Установка дымохода своими руками: инструкции и расчеты

Монтаж дымоходов: нюансы и алгоритм действия

Постройка дома — это сложная процедура, которая предусматривает выполнение работ с высокими и сложными конструкционными требованиями. Среди них особого внимания заслуживает такая процедура, как монтаж дымоходов печи, газового котла или камина.

Схематическое изображение монтажа дымохода

И если при установке камина или печи предъявляются высокие эксплуатационные требования, то монтаж дымоходов нередко ведут из подручных материалов, как говориться по остаточному принципу, что в корне неправильно. Это зачастую приводит к нарушению правил пожарной безопасности и может спровоцировать попадание угарного газа внутрь помещений.

Основные требования при строительстве дымоходов

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

  1. Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать, а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
  2. Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
  3. Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
  4. Наиболее эффективной формой сечения дымохода является круглая.
  5. Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Классический алгоритм монтажа модульного дымохода

монтаж дымохода в деревянном доме

Основные элементы дымохода

Общие указания

Независимо от того, как выполняется монтаж трубы дымохода – своими руками или при помощи услуг специалистов, начинают эту процедуру от теплоэнергетической установки, то есть печи, котла или камина. Если в доме предусмотрена установка нескольких теплогенерирующих агрегатов (к примеру, котла отопления на кухне и дровяного камина в гостиной), то для каждого из них создается свой отдельный дымоход.

Хотя в исключительных случаях допускается врезка нескольких отопительных агрегатов к одному дымоходу. Но при этом важно помнить, что каждое последующее подсоединение к дымоходу должно быть на разной высоте не менее 1 м. А также диаметр такого дымохода должен соответствовать суммарной мощности всех теплогенераторов, подсоединенных к нему.

1 этап — проектирование и расчет параметров дымохода

Кстати, первым этапом монтажа дымохода своими руками является подбор (расчет) диаметра дымохода (см. Расчет дымохода). Все расчеты основываются на рекомендациях производителей теплогенераторов и зависят от технических параметров устанавливаемых агрегатов.

Однако, несмотря на расчеты и рекомендации, диаметр дымохода:

  • Не может быть меньше от диаметра выходного патрубка теплогенератора.
  • На всем протяжении дымоход не должен иметь уменьшения диаметра меньше, чем величина диаметра выходного патрубка.
  • Согласно требований ГОСТ 9817–95, считается, что на каждый киловатт мощности теплового агрегата дымоход должен иметь величину сечения не менее 8 см². Такая площадь сечения позволяет обеспечить прохождение дымовых газов со скоростью в диапазоне 0,15–0,6 м/с. Именно какие значения приняты за норму, согласно НПБ 252–98.

2 этап — монтаж дымохода на теплогенерирующей установке

После того как определились с диаметром и выбрали дымоход соответствующего размера, можно приступать к подключению его к отопительному агрегату. Сразу отметим, что подключение своими руками выполняется, как правило, по 2-м стандартным схемам: «Лайт» и «Трим».

  • Схема монтажа дымохода «Лайт».«Лайт» подразумевает сборку дымохода из одноконтурных элементов. И соединение элементов производится при помощи элементов системы (колено, тройник, труба).
  • Схема «Трим».«Трим» представляет собой сборку состоящую из двухконтурных элементов. При этом при переходе от отопительного агрегата с одноконтурным выходным патрубком к системе дымохода соединение выполняется при помощи специального переходного узла. Несмотря на то, по какой схеме выполняется монтаж дымохода, все стыки и соединения обязательно стягиваются хомутами.

Теперь относительно набора для монтажа трубы дымохода своими руками. Различают 2 схемы монтажа, в зависимости от расположения выходного патрубка: боковое и верхнее.

    Сборка с боковым расположением патрубка. При боковом расположении патрубка после установки переходника или соединительного элемента выполняется набор и стыковка узлов горизонтальной части дымохода. При этом помните, что длина бокового соединительного патрубка не должна превышать расстояние 1 м. Иначе возможно значительное ухудшение тяги.Для изменения направления дымохода из горизонтального положения в вертикальное необходимо использовать специальные колена или тройник со встроенными элементами ревизии, которые обеспечивают удобное обслуживание дымохода при эксплуатации. При этом в обязательном порядке тройник должен опираться на кронштейн.

3 этап — сборка вертикальной части дымохода

Внимание: при наборе вертикальных звеньев дымохода своими руками в зависимости от типа сборки имеются кардинальные различия в стыковке элементов.

Так при монтаже трубы дымохода по системе «Лайт» все элементы стыкуют на предыдущие по дыму. То есть верхнее звено нижним концом насаживается сверху верхнего конца нижнего элемента. Это обеспечивает надежную герметичность системы без применения дополнительных уплотнительных элементов.

монтаж каминов и дымоходов

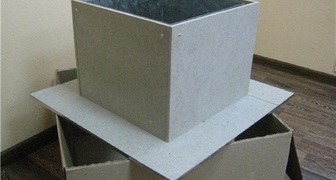

Установка труб дымохода через перекрытие в доме

При сборке по системе «Трим» монтаж выполняется иначе — по конденсату. То есть каждая внутренняя труба верхнего элемента входит внутрь внутренней трубы нижнего элемента. А наружная труба (кожух) надевается сверху.

Такая схема монтажа позволяет воспрепятствовать попаданию влаги внутрь дымохода, где находится утеплитель. Особенно хорошо показан такой монтаж дымохода на видео, где описаны и показаны мелкие нюансы сборки.

При монтаже своими руками все звенья вставляются плотно, не должно оставаться никаких зазоров. При этом нахлест элементов в местах стыковки должен быть не менее 0,5 диаметра трубы. Рекомендуется все места стыков дополнительно обжать при помощи хомутов.

Если есть необходимость поворота дымохода в другом направлении, то используют специальные отводы — колена. При сборке по системе «Трим» используются колена только на 45°. Поэтому при развороте на 90° придется использовать 2 колена. А для системы «Лайт» выпускаются колена на 45° и 90°.

4 этап — монтаж дымохода через перекрытия

При сборке дымохода камина или печи своими руками немало трудностей возникает при прохождении труб через перекрытия здания (см. Как вывести дымоход через стену). Для того чтобы обеспечить безопасную эксплуатацию дымоходов, в данных местах используют специальные элементы.

схема монтажа дымохода

Установка дымохода на крыше и его герметизация

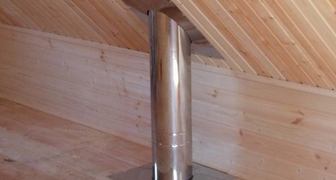

Так монтаж дымохода в деревянном доме через перекрытия подразумевает использование специальных проходных патрубков, которые изолируют деревянные конструкции от стенок дымохода. При этом проходные патрубки необходимо подбирать чуть большего диаметра, чем внешний диаметр трубы дымохода.

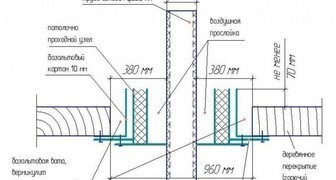

Отверстие в перекрытии должно быть немного больше, чем проходной патрубок. В образовавшиеся зазоры укладывается утеплитель. Зачастую для этих целей используют минеральную фольгированную изоляцию негорючего типа. Она укладывается фольгой к металлическим частям дымохода.

Очень важно так подобрать по высоте элементы дымохода, чтобы в месте прохождения через перекрытия не было их стыков.

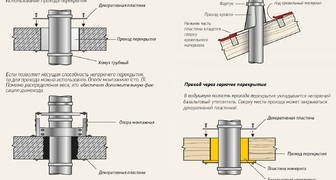

Обратите внимание: в местах прохода через деревянные перекрытия или перекрытия из других материалов труба должна быть обязательно цельной.

Если предусматривается, что труба будет на 2-ом и последующих этажах проходить через жилые помещения, то необходимо установить дополнительный защитный кожух с вентиляционными решетками (для отвода тепла от дымохода).

5 этап — монтаж дымохода через крышу

Данная процедура выполняется по стандартным схемам. Если перекрытие крыши представляет собой возгораемые материалы, то в месте прохождения монтируется проходной патрубок, аналогичный тем, которые устанавливались при прохождении перекрытий.

Однако для герметизации места стыка от атмосферных осадков необходимо дополнительно использовать крышные разделки. Для установки трубы на металлочерепице используется, так называемый, внутренний фартук. Планки примыкания к металлочерепице приобретаются одновременно с остальными комплектующими. Поэтому впоследствии на металлочерепице место прохода практически незаметно.

Но помните, что разводки для кровли отличаются друг от друга не только размером, но и углом наклона. Поэтому подбирать разделку для установки своими руками необходимо исходя из диаметра дымохода и угла наклона крыши.

Зачастую стандартные насадки выпускаются двух типов:

  1. С углом наклона 15-35°;
  2. С углом 35-55°.

Такая разделка устанавливается сверху на трубу дымохода. Точная регулировка угла наклона осуществляется при помощи конусной части разделки. Края разделки обязательно заводятся под конек крыши. Для повышения герметичности в месте стыковки трубы и крыши используют регулируемый фартук.

Не забудьте на верхнюю часть дымохода печи или камина установить зонт для предотвращения попадания внутрь атмосферных осадков. Монтаж дымоходов газовых котлов не предусматривает установку флюгарок, обратите на это внимание.

Монтаж сэндвич дымохода: как провести сборку и установку своими руками

Многие будущие владельцы загородного жилья хотели бы обзавестись своим уютным домашним очагом. Обустройство печи либо камина, обязательно требует монтаж трубы дымохода. Установка дымохода выполняется еще на момент строительства и возведения стен, однако бывают случаи, что заказчики уже построили дом, а заранее продумать такие вещи забыли. Поэтому сегодняшняя статья будет полезна не только тем, кто еще на этапе строительства, но и тем, у кого появилось желание соорудить небольшой камин уже после постройки дома. Как сделать это и на что обращать внимание, постараемся подробно ответить в изложенной статье.

Подготовительные работы

Перед тем, как приступать к монтажу, необходимо уточнить несколько основных факторов. Подбирая канал, нужно учитывать особенности высоты здания, диаметра будущего канала и прочие. Особую роль отдавайте месту установки и расположению отопительной аппаратуры. Установка сэндвич дымохода, как и любого другого может выполняться двумя основными способами:

К примеру, при внутреннем размещении монтаж сэндвич дымохода выполняется непосредственно в отапливаемом помещении, и дополнительная герметизации в таком случае не требуется. Но, нюанс есть, если чердачное помещение не отапливаемое, в таком случае, нелишним будет во время монтажа дополнительно утеплить трубу и провести герметизацию, чтобы исключить попадания отработанных газов в комнаты с вытекающими последствиями.
Кроме того, на начальном этапе обдумайте, как быть с теми материалами, стенами, рядом с которыми, соприкасаясь, будет проходить дымоход. Поверхности должны быть обработаны специальными антипиренами.

Что касается внешних систем, то сборка внешнего сэндвич дымохода должна выполняться с учетом обязательного утепления. Такие типы намного безопасней, так как сразу же при монтаже выводят трубу наружу, уменьшая вероятность попадания отработанных газов в помещения.

Какой тип и форму выбрать? Здесь стоит отдавать предпочтение не только эстетическим показателям, но и функциональным. Учитывайте особенность, что зафиксировать или закрепить квадратный дымоход просто, он достаточно легок в эксплуатации, не требует особых навыков при монтаже. Но, главный недостаток такой системы – это скопление конденсата и прочей не нужной грязи и пыли внутри.
Круглые элементы в этой части намного предпочтительней, учитывая свою форму, они намного меньше задерживают не только разнообразный мусор, который может попасть от порывов ветра, но и образовывают меньше конденсата, естественно с учетом правильного утепления. Единственно, такие системы сложные в монтаже и вам потребуется сноровка.
Кроме того, не забывайте подготовить необходимый инструмент для монтажа заранее. Итак, инструменты необходимые для устройства дымохода:

  • Дрель, болгарка.
  • Лобзик, шуруповерт.
  • Молоток.
  • Отвертки.
  • Защитная амуниция.
  • Шпатель и стамеска.

Основные этапы монтажа

Для того чтобы установить дымоход своими руками нужна пошаговая инструкция. Ниже приведем примерный план работ, которого рекомендуется придерживаться. Итак:

  • Первым делом проводите расчет канала, подгоняете размеры «на земле».
  • Устанавливаем образованную трубу дымохода из нержавеющей стали своими руками.
  • Подключаем систему, то есть устанавливаем источник (котел, печка) и конденсатор. Также рекомендуется на момент монтажа дымохода из нержавейки или монтажа дымохода из сэндвичпанелей, установка конденсата приемника и отводчика.
  • Проверка системы и монтаж «зонтика» (оголовок).

Особенность крепления для дымоходов подразумевает использование крепежных элементов независимо от типа системы, через каждые метр-полтора. Учитывая конструкции дымохода, проведите работы по утеплению и герметизации. При теплоизоляции особенно железных труб, рекомендуется использовать веками проверенный метод, а именно глину. Все современные способы не могут гарантировать стопроцентную защиту, поэтому обращайте внимание на это.

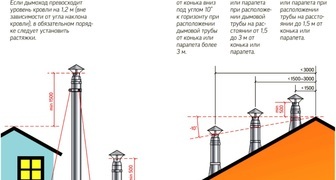

Расчет комплектующих элементов дымохода

Установка дымохода должна проходить после обязательного расчета всех элементов, учитывая некоторые правила, которые являются основополагающими. Итак, необходимый перечень правил:

  • Если предусмотрена плоская крыша строения, конек трубы должен выходить не меньше, чем на 0,5 метра.
  • Для скатных крыш, выход «зонтика» должен быть не менее 1,5 метра и на одном уровне с верхним коньком.
  • При обустройстве крыши из воспламеняемых элементов, любая труба должна возвышаться не менее, чем на 1,5 метра.
  • В местах стыков и проходов через перекрытия, нужно выполнять качественную термоизоляцию.

Учитывая эти не хитрые правила, детали для дымохода можно приобрести впритык, без переплат. Особое внимание уделяйте пожароопасным крышам, не стоит экономить на герметизации и теплоизоляции.

Что представляют собой сэндвич трубы?

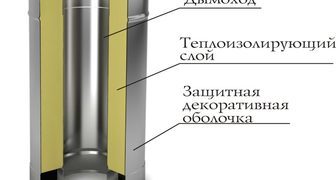

Что такое сэндвич труба? Сэндвич трубы дымохода представляют обычную, по сути, конструкцию, когда одна стальная труба, вставлена в другую. А образованный просвет, «залит» специальным теплозащитным материалом. Слой теплозащиты несет в себе всю нагрузку во время работы котла, поэтому температура внешней стороны не позволяет образовывать конденсат. Да и касательно пожарной безопасности – это очень хорошо. Нет прямого соприкосновения с перекрытиями и стенками, от чего предпочтительней устанавливать такие трубы именно в деревянных домах. В остальном, сэндвич из нержавеющей стали полностью идентичен, с классическим однослойным каналом.

Сборка сэндвич трубы

Руководство от производителя рекомендует использовать два типа сборки, каждый подходит под определенные условия. Собирая и устанавливая дымоход, нужно исходить из двух факторов:

  • Монтаж «по дыму».
  • Монтаж «по конденсату».

Первый вариант не совсем правильный с точки зрения организации качественного дымоотведения, так как образованный конденсат будет попадать в щели и зазоры средней прослойки. Происходит это из-за не плотного прилегания. Заметить это очень сложно, особенно при монтаже, но со временем проблема проявит себя. И при наступлении морозов, попавшая вода в теплоизолятор, попросту «разорвет» дымоход.

Второй тип сборки более предпочтительный и верный. При этом решении, вся влага свободно протекает через герметичный стык и попадает в конденсатоприемник. Так же дела будут обстоять и внешне, по швам капли будут стекать вниз, не попадая в теплоизолятор.

Монтаж сэндвич дымохода своими руками

Сам монтаж сэндвич нержавеющего дымохода никаких сложностей не вызовет. Проводя монтаж дымохода своими руками, запомните важное правило, делать это нужно только снизу вверх. То есть, сначала работаем с котлом, постепенно продвигаясь к крыше, таким образом, мы, как бы надеваем верхнюю трубу на нижнею. Проводя установку дымохода, сэндвич панелей своими руками, помните, что один из краев будет – зауженный. Как раз этот край и нужно вставлять в верхнюю трубу, чтобы шов получился сверху вниз, но не наоборот. Кстати, можно использовать при монтаже и тройник, он избавит от скапливающейся сажи и позволит конденсату стекать в специальный приемник.

В местах прохода через стены и перекрытия, места под кронштейны для дымохода из сэндвич труб нужно обязательно укреплять. Чтобы место перехода надежно держалось, и было не проницаемым, можно вырезать большего размера отверстие, перекрыв его плитой фанеры, сверху прикрутить асбестовый лист, а поверх него «оцинковку». После этого, прорезаем нужного диаметра отверстие и проводим монтаж.

Самый ответственный момент монтажа дымохода – это проход через крышу. Для этого потребуется изнутри приложить оцинкованный лист, через который провести трубу. Когда она полностью выведена, прикручиваем «оцинковку». Можно завести края под кровлю, дополнительно отделав её.

Не забываем, если кровля воспламеняемая, нужно установить дополнительный дефлектор, чтобы обезопасить от попадания искр на кровлю.

Когда полностью вывели трубу, можно проводить работы по укреплению стыков. Делать это разрешается с помощью обычных хомутов. Пример скрепления стыков: соединения между собой проводим обжимным хомутом с одной стороны, а стыки с другими элементами, будто тройники или переходники, с двух сторон теми же хомутами.

Финальным этапом, уже после того, как весь монтаж закончен, нужно обязательно снять защитную пленку (в местах прохода через перекрытия заранее). После рекомендуется провести герметизацию швов с помощью герметика, учитывайте при покупке жароустойчивость (не менее 1000).

Как правильно установить дымоход своими руками

Как правильно установить дымоход своими руками

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.

Как установить дымоход: монтаж дымохода своими руками – документы

Для систем дымоотведения предусмотрены следующие стандарты:

  • СНиП 2.04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
  • СНиП 41-01-2003 предоставляет сведения об отопительных системах;
  • НПБ 252-98 – устройства теплогенерации;
  • ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;
  • предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.

дымоход из нержавейкикерамический дымоход

К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.

У нас вы можете заказать

Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

  • длина дымоотвода должна составлять не менее пяти метров;
  • внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
  • каждый источник тепла оборудуется отдельным выводом дыма;
  • скорость потока воздуха внутри трубы – от 15 до 20 м/с;
  • толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;
  • для очистки и осмотра создаются карманы глубиной до 25 см;
  • допустимое количество поворотов – 3.

как собрать

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.

Как правильно собрать дымоход

  • Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
  • Учитываются все проходимые помещения и перекрытия.
  • В сборных системах каждый элемент вводят в предыдущий.
  • Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.
  • В частном деревянном доме применяются насадные или коронные трубы.
  • Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
  • Наружные крепления не должны входить внутрь трубы.

Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

kak-vyvodit-dymoxod

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.

Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

схема строения кирпичного дымохода

Структура такого дымоотведения выглядит следующим образом:

  • внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
  • распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;
  • выдра – утолщение, формируемое на стыке с перекрытием кровли;
  • внешний дымоход – расстояние от распушки до выдры;
  • шейка – расстояние, возвышающееся над кровлей;
  • оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

  • толщина стенок составляет 25 см – длина кирпича;
  • конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
  • кладка делается герметичной, не допускается наличие щелей и отверстий;
  • раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;
  • нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

  • для печи используют большое сечение 25х25 см, «шестерка»;
  • на камины используют прямоугольное сечение 50х25 см, «пятерка»;
  • для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

  • за дымоотвод берутся после монтажа печи или котла;
  • после каждого ряда проверяют вертикальность кладки посредством отвеса;
  • распушка выполняется утолщением стенок, сечение остается прежним;
  • между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;
  • по тем же правилам возводят внешний дымоход и выдру;
  • шейку кладут с применением цементного раствора;
  • отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
  • вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

keramicheskij-dymoxod

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

фото дымохода из керамики

  • возводится фундамент, его покрывают огнезащитным средством;
  • монтаж деталей ведут с цоколя к кровле;
  • если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
  • диаметр трубы делают больше, чем выход отопительного элемента;
  • в качестве теплоизоляции применяют минвату и штукатурку;
  • соединение трубы и кровли изолируют металлом;
  • если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.

керамический дымоход внутри

Стальной дымоход

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

stalnoj-dymoxod

Внешний дымоход из нержавейки монтируют по следующим шагам:

  • к элементу отопления крепят переходник;
  • в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
  • монтируют в стене проходной блок с теплоизоляцией;
  • устанавливают горизонтальный участок трубы от переходника к отверстию;
  • с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
  • монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
  • в верхней части оборудуют оголовок и конус.

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

stalnoj-dymoxod-sborka

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

stalnoj-dymoxod-sxema

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.

Установка дымохода своими руками

Дымоход при организации систем отопления играет три основных функции. Все они могут быть достигнуты при установка дымохода своими руками. Совсем не важно, от каких именно продуктов горения будет поступать дым, будет ли это дровяной или газовый котел, если сделать всё правильно — вы получите универсальную рабочую систему выведения дыма из жилых помещений. Описанный принцип абсолютно одинаково подходит к организации дымохода в доме, бане, на даче или в гараже.

установка дымохода своими руками

установка дымохода своими руками

Основные функции дымохода

  • Прежде всего, дымоход предназначен для удаления продуктов сгорания, которые крайне вредны, а зачастую и губительны для организма обитателей вашего жилища.
  • Кроме того, дымоход должен обладать и изолирующими свойствами и предохранять строительные конструкции перекрытий и крыши от возгорания.
  • И, наконец – красивый дымоход несет на себе и эстетическую функцию и украшает крышу вашего дома.

Вы вполне можете провести монтаж дымохода самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

  • болгарку для разрезания металла и дрель для сверления отверстий
  • шпатель, стамеску и кельму
  • шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
  • небольшой молоток и крестовую отвертку,
  • защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

  1. Сначала вы готовите канал под дымовую трубу.
  2. Затем вы собственно устанавливаете дымоход.
  3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымохода

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

  • Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
  • Разместите на наружной стене крепежные элементы в метре друг от друга.
  • Подсоедините входную часть дымохода к отопительному прибору.
  • Выведите изогнутое колено трубы из помещения.
  • Смонтируйте конденсатор.
  • Зафиксируйте трубу на стене.
  • Установите оголовок и защиту дымохода.

Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Дымоход для котла: нормы и требования + пошаговая инструкция по установке и обслуживанию дымохода своими руками

На территории РФ различные котлы очень распространены. Из-за чего возникает необходимость в подборе дымохода. Ключевые факторы: температура и копоть возникающая вследствие работы.

Но выбрав подходящий вы сможете повысить эффективность и срок службы вашего агрегата.

Содержимое обзора

Сечение дымохода для котла

Акцент делается на тип и диаметр. В первом учитываются углы, горизонтальные участки и сгибы, а от второго мало зависит скорость, он влияет на количество дыма который может пройти.

Но следует помнить что слишком большой канал может не добавить скорости, а наоборот снизить из-за нехватки завихрений дымовых остатков.

При отборе целесообразно учитывать ещё и зависимость высоты трубы и поперечник дымоотвода(в соответствии от ширины его стоит приподнять), соотношение поперечника канала и мощности котла(для поучения результата необходимо учесть как объём топочной камеры, так и пропускную способность).

Далее будут описаны различные виды труб дымопроводов.

Нержавеющая сталь

  • В сравнении с тем же кирпичным или керамическим аналогом его стоимость будет ниже.
  • Достаточно простая структура, что бы её мог установить один человек.
  • Практически всегда круглые или овальные, что обеспечит вам максимальное вытягивание.
  • Разнообразие. На рынке много комплектующих которые вам подойдут. Вы можете подобрать любую конфигурацию.

Бывают утеплённые или однослойные.

Утепленный сэндвич

У него два контура посреди которых находиться утеплитель (негорючий). Кислотоустойчивая нержавейка позволяет переносить воздействие агрессивной среды. Чаще всего применяются в устройствах длительного горения на угле или дровах.

Однослойные дымоходы

Их основная проблема — отсутствие теплоизоляции как следствие конденсата становится больше, и снижается время эксплуатации. Обычно применяется для патрубков.

Для большей продуктивности и уменьшения жара устанавливается внутрь трубы из кирпича.

Это приводит к упрощению ухода за системой из-за того что смоляных осадков станет меньше.

Коаксиальные дымоходы

У них особенное строение которое позволят отводить дым и подавать воздух. Имеет смысл применять для закрытых топок с принудительным отводом продуктов горения.

Хорошо сочетается с пеллетным пиролизным устройством так как для того что бы начать генерировать газ ему нужны две вещи: отличная тяга и подача кислорода.

Нержавеющая гофра

Не рекомендуется для сборки использовать только её. Она пригодна для частичного или полного ремонта оборудования, а также для подключения в помещении.

Керамика

Одно из хороших решений из-за своих теплотехнических показателей. С ними может сравниться разве что стекло, которое не прижилось из-за того что дорогое.

  • Модульные. Бывают одно и двухходовые. Имеет значение принять к сведению внушительный вес, и подготовить фундамент.
  • Комбинированные. Их уникальная черта в защите кожухом из нержавейки. Также вам потребуется монтажная площадка.

Кирпич

  • Конфигурация квадратная либо прямоугольная, что понижает продуктивность;
  • Даже в самом лучшем раскладе через 5-6 лет теряется герметичность швов;
  • Необходимость трусить сажу как минимум дважды в год;
  • Не совместим с некоторыми котлоагрегатами.

Асбестоцемент

Не подходит в большинстве случаев из-за неустойчивости к повышенному жару (> 300°С). Может использоваться для газогенераторного или пиролизного аппарата.

  • Сила тяги. Обратите внимание квадрат и прямоугольник менее эффективная форма нежели овал или круг из-за меньшего количества завихрений тепловых потоков.
  • Удержание тепла. Что бы уменьшить обилие осадков не обойтись без ускорения прогрева стен до «точки росы».
  • Пожарная безопасность. Что бы избежать возгорания температура той части которая проходит через помещение обязана не превышать 40-45°С.
  • Аппарат должен выдерживать сильный накал.

  • Засорение — появление смолянистых отложений это норма, но в некоторых ситуациях их становится намного больше нормы. К причинам относятся: чересчур высокий дымоход(сажа не успевает выйти и оседает обратно), нехватка притока воздуха, изгибы, качество топлива. Чистка производится раз в пол года.
  • Переизбыток конденсата. Появляется в следствии: неправильной термоизоляции, излишек высоты(из-за него не хватает силы тяги), великоватый диаметр. Главное найти и устранить причину.
  • Из-за существенной разницы в конструкции не рекомендуется проводить ремонт и чистку самостоятельно. Доверьте это квалифицированному специалисту.

Сортировка по виду котла

Если вы выбираете дымоходы для газовых котлов, то ваши варианты это: кирпичный, коаксиальный и утеплённый сэндвич. В случае надобности выбрать дымоход для коаксиального котла выбирайте коаксиальный.

Дымоходы для твердотопливных котлов это все вышеперечисленные кроме асбестоцементного и однослойного.

Установка

  • В первом случае ещё нужно сделать подходящее отверстие в крыше.
  • Нержавейка: после приобретения всех комплектующих установка происходит довольно просто из-за наличия адаптивных участков сопряжения.
  • Все стыки внутри жилого помещения нужно укрепить герметиком который должен выдерживать высокие температуры.
  • Коаксиальный: диаметр отверстия выходящего наружу должен быть больше чем для дымоотводов другого вида.
  • Собрать всю систему плотно зафиксировать болтами и хомутами, а после вывести трубу на улицу и проверить герметичность стыка.

Не забудьте надеть на трубу кожух. Кирпич: Сначала выкладка насадной трубы(5-6 кирпичей в высоту сразу над котлом) самая распространённая форма — прямоугольная.

Далее укладка утолщённой части, а после основная труба и шейка с колпаком или зонтом. Керамика: сначала возводиться ровное основание, после подключается тройник(стыки замазываются раствором).

Покупка

Где приобрести дымоход для котла?

Сейчас это можно сделать через интернет. Есть огромное множество сайтов по данной тематике. Где можно оформить полный спектр услуг от консультации до установки. Но стоит выбирать осторожно ориентируясь на крупные компании так как у них больше спектр предоставляемых услуг.

Дымоход своими руками типа сэндвич – расчеты и правила монтажа

Несложная конструкция позволяет установить дымоход своими руками, но следует учитывать, что от этого элемента отопительной системы зависит ваша безопасность. Мы расскажем, как правильно рассчитать длину и диаметр трубы, подобрать необходимую конструкцию и материалы, а также правильно выполнить монтаж современной дымоходной сэндвич-системы.

Дымоход своими руками типа сэндвич

Дымоход своими руками типа сэндвич

Самой большой проблемой дымохода традиционной конструкции является засорение канала. Поверхность, влажная от конденсата, словно магнит, притягивает к себе сажу, которая очень быстро сужает дымоходный канал, уменьшает тягу и даже может стать причиной пожара. Рассмотрим, как избежать многих проблем учитывая особенности конструкции и монтажа, но при этом быстро и без особых затрат возвести дымоход своими руками.

Выбираем материал и конструкцию дымоходной трубы

Конструкция дымоходной трубы напрямую связана с типом печи для обогрева помещения. Так, для каменной русской печи наиболее органично подходит кирпичная конструкция, которая опирается на саму печь, или возводится на собственном фундаменте. В многоэтажных домах прошлого века дымоходные каналы монтировали в толще стен.

Аналогичными дымоходами обычно оснащают все виды каменных печей и каминов. Установка дымоходов из кирпича должна обеспечить максимально гладкую поверхность внутреннего канала и идеальную вертикальность кладки.

В качестве компромисса в последние годы старые кирпичные трубы стали “гильзовать” – вставлять в кирпичный дымоход стальную трубу. Это было необходимо, чтобы снизить стоимость и, соответственно, количество материалов на каменный дымоход, монтаж которого мог обходиться дороже всей остальной печной конструкции.

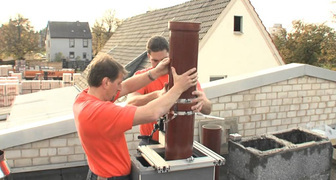

Гильзованные дымоходы фото

Гильзованные дымоходы фото

В более современных и технологичных металлических печах обычно применяют стальные или керамо-композитные трубы. Металлический дымоход значительно дешевле кирпичной трубы и гораздо проще в установке. Однако под действием появляющегося конденсата металл активно коррозирует и разрушается. К тому же, в местах соединения отдельных секций трудно обеспечить идеальную герметичность и дым может просачиваться в помещение.

Более надежно служат керамические дымоотводные трубы. Но, в отличие от стальных, они имеют значительный вес, требуют усиленного крепления, да и по своей стоимости сравнимы с кирпичными. Всех этих недостатков лишены системы новой конструкции, получившие название – дымоходы сэндвич.

Что такое сэндвич-дымоходы

Если трубу обложить утеплителем и вставить в другую трубу большего диаметра, то мы получим самодельный дымоход сэндвич. Утепление внутренней поверхности дымового канала не дает образовываться конденсату. Следовательно, внутренняя металлическая поверхность не ржавеет и очень долго сохраняет идеальную гладкость.

Отсутствие конденсата и ржавчины значительно уменьшает отложение сажи на внутренних стенках. Кроме того, утеплитель защищает наружную поверхность сэндвича от перегрева. Какое бы пламя ни бушевало в недрах печи – наружные стенки утепленного дымохода будет всего лишь слегка теплые. Отсюда еще одно большое преимущество такой конструкции – повышенная пожаробезопасность.

Дымоходы сэндвич из нержавеющей стали

Дымоходы сэндвич из нержавеющей стали

Сэндвич дымоход – наиболее безопасная конструкция. Но согласно действующим санитарным и строительным нормам все возгораемые части строения и крыши вблизи трубы требуют специальных мер защиты. Поэтому места прохождения дымохода через межэтажные перекрытия и стропильную систему должны быть защищены негорючим теплоизолятором.

Расчет диаметра и длины трубы

При расчете диаметра дымоходной трубы руководствуются такими правилами:

  1. Для печей с топками открытого типа (камины), или газовых котлов с открытой камерой сгорания – диаметр круглого дымоходного канала должен быть не менее 1/100 от значения объема камеры сгорания.
  2. Значение диаметра дымоходного канала для фабричных газовых нагревателей всегда указывается производителем в паспорте на изделие.
  3. В печах закрытого типа, где воздух в камеру сгорания поступает из поддувала, площадь внутреннего сечения выходной трубы должна всегда превышать площадь сечения поступления воздуха в рабочем режиме.
  4. Полученный диаметр внутреннего сечения дымохода всегда округляем в большую сторону.
  5. Превышение диаметра более чем в полтора раза от расчетного приводит к появлению завихрений внутри дымохода и, как следствие, к уменьшению тяги.
  6. В связи с повышенным динамическим сопротивлением площадь сечения прямоугольного или квадратного дымохода берется в 1,2-1,4 раза больше расчетного для круглого дымохода.

Высота дымохода влияет на силу тяги. Чем выше столб движущегося горячего дыма – тем сильнее тяга. Слишком сильная тяга приводит к уменьшению КПД печи. Кроме того, дымоход, слишком высоко поднятый над крышей, подвергается увеличенной ветровой нагрузке и должен быть укреплен растяжками или другими усиливающими механическими конструкциями.

Для определения высоты дымохода для наклонной крыши можно пользоваться следующей диаграммой.

Монтаж дымохода сэндвич. Расчет высоты в зависимости от места расположения

Монтаж дымохода сэндвич. Расчет высоты в зависимости от места расположения

В отличие от индивидуального строительства, расчет параметров дымохода для котельной многоэтажного здания или узлового обогревательного узла в обязательном порядке должен производиться по существующим методикам. Расчеты делаются в проектных организациях.

Правила сборки и установки дымохода

Несмотря на кажущуюся простоту, монтаж дымохода имеет несколько особенностей. Наиболее просто монтируется простая одинарная дымоходная труба из нержавейки. При этом условно разделяют два участка трубы: “теплый” и “холодный”. Соответственно их монтируют по дыму или по конденсату.

Теплый участок дымохода

В теплой части здания внутри стальной дымоходной трубы конденсат практически не образуется. Поэтому основной задачей на этом участке является обеспечить минимальную шероховатость внутренней поверхности. Чем меньше выступов будет по пути прохождения дыма – тем меньше сажи будет оседать на стенках. Поэтому каждую последующую трубу надевают на чуть суженный конец нижней трубы. Такой способ называется монтаж дымоходов “по дыму”.

Холодный участок

Там, где окружающий воздух может сильно охлаждать стенки дымохода, основной причиной накопления сажи является образующийся конденсат. Чтобы капельки росы свободно скатывались вниз, в теплую зону – выполняется установка дымохода “по конденсату”. При таком способе каждую последующую трубу вставляют в слегка расширенный конец нижней трубы. Получается некое подобие воронки, и влага нигде не задерживается.

Прохождение перекрытий

Поскольку дымоход является потенциальным источником пожара – на вопросе прохождения перекрытий и стропильной системы следует остановиться подробнее.

Правила прохождения перекрытий дымоходной трубой

Правила прохождения перекрытий дымоходной трубой

Основное правило – исключить любой непосредственный контакт горючих, небезопасных материалов с корпусом дымохода. Поэтому, для прохождения кровли рекомендуется использовать специальные проходные узлы заводского исполнения. Они обеспечивают достаточно плотное прилегание и исключают попадание воды от осадков.

Узлы заводкского изготовления для прохождения полочных перекрытий

Узлы заводкского изготовления для прохождения полочных перекрытий

Если заводские конструкции не устраивают, то узлы можно сделать самостоятельно. При этом важно соблюдать строительные нормы (380 мм согласно СНиП 41.03.2003) расчитывая отступы от горючих конструкций, а также использовать необходимые материалы. Несмотря на то кем изготовлен узел – вами, или заводом, деревянные конструкции прилегающие к нему должны быть пропитаны огнебиозащитой, которая должна периодически обновляться.

Прохождение сэндвич дымоходов через деревянные перекрытия и крышу с помощью заводских узлов

Прохождение сэндвич дымоходов через деревянные перекрытия и крышу с помощью заводских узлов

Чтобы сделать узел для прохождения перекрытий своими руками берут лист металла, вырезают в нем отверстие чуть больше внешнего диаметра трубы. Затем сэндвич для дымохода вставляют в это отверстие, устанавливают на нужное место и, уже тогда крепят лист по краям к стене, балкам перекрытия или к стропильным элементам.

Вокруг трубы на лист насыпают керамзит или другой негорючий теплоизолятор. В зазор между листом и дымоходом вставляют слой асбеста, асбокартона, или твердый теплоизолятор. Он нужен для свободного движения дымохода, которое образуется из-за теплового линейного расширения трубы.

Схема прохождения перекрытий дымоходом

Схема прохождения перекрытий дымоходом

Появление сэндвич-систем позволило в корне изменить методику возведения утепленных дымоходов. Хорошая технологичность сборки сильно упрощает монтаж дымоходной трубы и существенно уменьшает вероятность случайного пожара. А благодаря продуманной конструкции и большому ассортименту дополнительных элементов построить дымоход для камина своими руками довольно просто, и вполне доступно для обладающего некоторыми строительными навыками дачника.

Как сделать монтаж дымохода – простые инструкции для самостоятельного выполнения

Здравствуйте. В этой статье расскажу о том, как самостоятельно выполняется монтаж дымохода в частном доме. Уверен, что тема статьи будет не только интересна, но и полезна многим читателям, поскольку правильность строительства дымохода определяет параметры производительности, экономичности и эксплуатационной безопасности отопительной системы.

Раздельный дымоход для независимого подключения двух котлов

Раздельный дымоход для независимого подключения двух котлов

Основные разновидности и их особенности

Дымовая труба – это концевой элемент в конструкции отопительной системы, отвечающий за эффективность отведения отработанных газов от теплогенератора – котла, печи и т.п.

Дымоходы в соответствии с особенностями монтажа подразделяются на следующие модификации:

Независимо от того, какая из перечисленных модификаций будет вами применена при устройстве отопительной системы, набольшую эксплуатационную эффективность демонстрируют те дымоходы, большая часть которых находится внутри помещения.

Стандартное соотношение диаметров и длин

Стандартное соотношение диаметров и длин

В соответствии со способом присоединения к отопительному котлу, дымоходы подразделяются на следующие виды:

В соответствии с конструктивными особенностями различаются:

  • Обычные дымовые трубы с однослойными стенками – традиционное, но небезопасное решение;
  • Коаксиальные дымоходы (труба сэндвича) – отличаются лучшей термоизоляцией от прилегающих строительных конструкций.

Установка коаксиальной трубы в деревянном доме

Предлагаю ознакомиться с тем как правильно выполняется монтаж сэндвичдымохода от современной металлической печи с прохождением трубы через перекрытие и кровельную систему.

Так выглядит готовая к эксплуатации система внутри дома

Так выглядит готовая к эксплуатации система внутри дома

Монтажные работы, показанные в фотоотчете, были проведены в деревянной постройке, то есть, были предприняты необходимые меры по недопущению перегрева смежных конструкцией в процессе эксплуатации печи.

Так как дымоход планировалось устроить почти вплотную к деревянной стене, на стену своими руками закрепили металлические профили, между которых уложили базальтовую вату высокой плотности. Подготовленная таким образом теплоизоляция была обшита огнеупорным листом Минерит.

Инструкция выполнения монтажных работ состоит из следующих этапов:

  • В соответствии с запланированным расположением печи, на перекрытии разметили отверстие под прохождение трубы;
  • В соответствии с сделанной разметкой, в перекрытии вырезали отверстие;
  • Аналогичная работа была выполнена и на кровельном пироге, и в итоге получилось сквозное отверстие для прохождения вертикальной трубы для дымохода;

Современные дымоотводящие системы изготавливаются таким образом, чтобы между их поверхностью и прилегающими конструкциями не образовывались мостики тепла. Несмотря на это, отверстия под трубы надо вырезать так, чтобы они располагались как можно дальше от деревянных деталей перекрытия или кровельного пирога.

Расчёт высоты установки опорного элемента выполняется с учётом высоты расположения дымоотводящего патрубка на печи.

Посредством заглушки можно будет регулярно чистить внутренний объем дымохода. Кроме того, по центру заглушки предусмотрен сток для отвода конденсата. Конденсат – это следствие нормальной работы дымоотводящей системы, поэтому под стоком нужно приспособить подключение к дренажу.

  • Выводим трубу через перекрытие вверх через мансарду к кровельному пирогу, фиксируя соединения хомутами, которыми комплектуется данная модель дымохода;

Еще раз убедитесь в том, что расстояние между трубой и краями выреза в перекрытии не меньше 10 см. Абсолютно новый Бонус код Иззи казино позволит новым игрокам получить 50 фриспинов совершенно бесплатно . Если указанное расстояние меньше, чем нужно излишек нужно вырезать.

Установка внешнего приставного дымохода

Теперь рассмотрим, как установить трубу дымохода приставного типа с прохождением через кирпичную стену.

Инструкция устройства дымоотводящей системы следующая:

  • На начальном этапе монтажа выполняются замеры расположения трубы относительно отопительного оборудования и относительно пола;
  • По сделанным замерам расчерчивается окружность с диаметром на 30-50 мм больше диаметра внешнего контура трубы;
  • По периметру сделанной разметки стена бурится насквозь;

Учитывая большие диаметры дымоходов, рекомендую не тратить время на утомительное сверление и вырубку перфоратором. Закажите услугу алмазной резки бетона и необходимое отверстие будет сделано быстро, аккуратно и почти без пыли. Если думаете, что цена резки бетона высока, то это не совсем так. Число предложений этой услуги на рынке растет, что приводит к постепенному снижению цен.

Для центровки рекомендую нарезать равные по размеру куски пенопласта, соответствующие разнице диаметра отверстия и диаметра внешнего контура. Далее, подтыкая куски с разных сторон, можно выровнять трубу.

Учтите, что вес труб немалый, а потому работать на высоте с обычных лестниц неудобно и небезопасно. Рекомендую для таких работ запастись устойчивыми строительными лесами.

  • В завершение внешних работ монтируется дефлектор или обычный зонтик, в зависимости от комплектации выбранной системы;
  • В помещении проходная труба через переходник подключается к котлу;
  • Из зазора между трубой и краями отверстия вынимается раннее уложенный центровочный пенопласт;
  • Зазор заполняется базальтовой ватой;
  • Далее, поверх зазора устанавливаются металлические наличники, идущие в комплекте с выбранным дымоходом.
Личное мнение по выбору коаксиальных дымоходов
  1. Выбирая двухконтурные трубы, обратите внимание на заполнитель – желательно, чтобы он был белым, как на фото. Это силикатная термоизоляция, которая выдерживает температуру свыше +1000°С;
  2. Кроме того, обратите внимание на материалы, из которых изготовлен внутренний контур. Агрессивный конденсат непосредственно контактирует с внутренним контуром, поэтому эта часть дымохода сэндвич должна быть сделана из качественной нержавеющей стали;
  3. Еще один момент – убедитесь в том, что внутренний контур имеет выштамповку по всему периметру окружности. Такая выштамповка плотно обхватит внутренний контур смежной детали и предотвратит попадание конденсата к термоизоляции;
  4. Вы наверное заметили, что и в первой, и во второй инструкции я рассказал о монтаже систем двухконтурного типа. Это неудивительно, так как одноконтурная труба потенциально опасна и недолговечна.
    Выбор обычного одноконтурного дымохода может быть оправдан только его ценой. В то же время двухконтурные сэндвич дымоходы практически не имеют недостатков, кроме более высокой стоимости;
  5. Про кирпичные дымоходы специально не стал рассказывать, так как их строительство нельзя рассматривать в отрыве от инструкции постройки кирпичной печи.

Заключение

Из статьи вы узнали алгоритм монтажа дымоходов. Уверен, что теперь вы сможете самостоятельно обустроить его в своем доме. Рекомендую к просмотру видео в этой статье, а если остались вопросы – задавайте их в комментариях.

Читайте также:
Текущий ремонт квартиры
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
