Типы солнечных батарей

Виды солнечных батарей

В настоящее время большое внимание уделяется технологическим разработкам в области альтернативных источников электроэнергии. Среди них все более популярными становятся системы, использующие энергию солнца для генерации электрического тока. Они включают в себя набор компонентов, в том числе и различные виды солнечных батарей, отличающихся физическими свойствами и техническими характеристиками.

Основные виды и классификация солнечных батарей

Все солнечные батареи, известные в настоящее время, можно классифицировать следующим образом:

• Устройства малой мощности, предназначенные для питания и зарядки небольших приборов – смартфонов, планшетов и т.д. Их можно применять вне стационарных сетей.
• Универсальные батареи. Обеспечивают питание электронных устройств при отсутствии стационарной сети.
• Солнечная батарея (панель). Состоят из набора фотоэлементов, закрепленных на подложке. Получили наиболее широкое распространение и в свою очередь разделяются на отдельные категории.

Классификация и типы солнечных батарей (модулей):

• Фотоэлектрические преобразователи. Конструктивно являются полупроводниковыми устройствами для преобразования солнечной энергии напрямую в электрическую. Несколько элементов, соединенных между собой, становятся солнечной батареей, которая выглядит как панель. Принцип действия заключается в фотоэлектрическом эффекте, когда в неоднородных полупроводниковых структурах под действием солнечного света появляется электрический ток. Электрофизические характеристики полупроводников могут отличаться, что влияет и на эффективность самого преобразователя.
• Гелиоэлектростанции. Представляют собой солнечные установки, работающие от концентрированной энергии солнца, приводящей в движение паровые, газотурбинные и другие агрегаты. Принцип работы основан на использовании обычных линз или вогнутых зеркал, собирающих и концентрирующих солнечные лучи. В фокусе размещается нагревательный элемент, температура которого постепенно увеличивается. Зеркала считаются более эффективными, поскольку дают возможность получить более мощное излучение.
• Солнечные коллекторы. Относятся к низкотемпературным нагревательным установкам, обеспечивающим горячее водоснабжение в автономном режиме. Широко применяются и в других сферах. Мощность каждого устройства полностью зависит от его полезной площади. Они способны нагревать жидкости до температур в диапазоне 100-200 С.

Дополнительная классификация

Существует еще целый ряд признаков, позволяющих классифицировать солнечные батареи. Среди них большое значение имеет расположение атомов кремния в кристаллическом элементе.

В связи с этим, можно выделить следующие типы солнечных батарей:

• Монокристаллические. Для их изготовления применяется кремний высокой чистоты, получаемый промышленным способом. КПД таких батарей составляет 14-17%.
• Поликристаллические. Этот вид солнечных батарей изготавливается из кремниевого расплава, медленно охлаждаемого до нужного состояния. Данный способ значительно дешевле, а полученный кремний приобретает ярко синий цвет. КПД таких элементов ниже, в пределах 10-12%.
• Панели на основе аморфного кремния. Они относятся к категории тонкопленочных, поскольку кремний наносится на основу как очень тонкая пленка и покрывается защитным материалом. Данный метод изготовления считается наиболее дешевым и простым, но эффективность таких изделий ниже, чем в любом кристаллическом варианте. Компоненты панелей постепенно теряют свои качества. КПД находится на уровне 5-6%.

Основные виды солнечных панелей следует рассмотреть более подробно. Зная их параметры и технические характеристики, гораздо легче сделать правильный выбор.

Солнечные панели на основе кремния

Наибольшей популярностью пользуются элементы, основой которых является моно-кристаллический кремний. Производство осуществляется методом литья, а новые технологии дают возможность получать совершенно чистые кристаллы кремния. Твердение расплава происходит во взаимодействии с кристаллической затравкой.

В процессе охлаждения и застывания образуются цилиндрические монокристаллы, диаметр которых составляет от 13 до 20 см, а длина – 2 м. Стержни разрезаются на отдельные части. Толщина каждого кружка выдерживается в пределах 0,2-0,4 мм. Из этих кружочков образуются ячейки. Для одной панели их оптимальное количество составляет 36 единиц.

Наиболее качественные кристаллы позволяют увеличить КПД до 19%. В таких монокристаллах атомы сориентированы таким образом, что подвижность электронов заметно возрастает. Весь кремний пронизан металлической сеткой, выполняющей функцию электродов. Для установки панели предусмотрена алюминиевая рамка, после чего модуль закрывается противоударным защитным стеклом. Полученная поверхность бывает черного или темно синего цвета.

Монокристаллические кремниевые солнечные батареи отличаются надежностью и долговечностью. Расчетный срок эксплуатации составляет 50 лет. Отсутствие движущихся деталей существенно упрощает монтаж. Они используются в районах с большим количеством солнечных дней, где обычное энергоснабжение работает с перебоями. Высокая эффективность панелей определяется их высокой стоимостью. В большинстве случаев их использование экономически выгодно и целесообразно.

В более дешевых батареях используется мультикристаллический кремний, в состав которого входят различные монокристаллические решетки, собранные в случайном порядке. Срок эксплуатации таких устройств планируется не более 25 лет, а их КПД и стоимость гораздо ниже, чем у классических панелей.

Существует еще один вариант солнечных батарей, в которых использовались элементы поликристаллического кремния. Он также отличается низкой стоимостью, а его кристаллы находятся в агрегатном состоянии, обладают различной формой и ориентацией. В отличие от монокристаллов, они окрашены в собственный ярко синий цвет. Производство таких компонентов постоянно совершенствуется и в настоящее время их параметры лишь незначительно отличаются от лидирующих конструкций.

Производство поликристаллов осуществляется путем медленного охлаждения кремниевой субстанции. Процесс изготовления быстрый и дешевый, однако КПД таких панелей получается достаточно низким. Причина заключается в образовании внутренних поликристаллов, снижающих эффективность батарей.

Тонкопленочные технологии для солнечных панелей

Изобретение технологии с использованием тонкой пленки дало возможность постепенно вытеснить кристаллические солнечные панели, приближаясь к ним по своим техническим характеристикам. Основные преимущества таких изделий заключаются в их невысокой себестоимости, которая становится определяющим фактором в конкурентной борьбе. Модули нового типа отличаются гибкостью, легкостью и эластичностью, что дает возможность устанавливать их практически на любые поверхности.

Основными компонентами пленочных систем являются алюминий, аморфный кремний, теллурид кадмия и другие виды полупроводников, из которых состоит вся конструкция. Все элементы закрепляются на полимерной пленке и составляют единое целое. Количество вырабатываемой электроэнергии напрямую зависит от площади изделия.

В самом начале в тонкопленочных элементах применялся аморфный кремний, наносимый на подложку. Такая конструкция, где используются эти компоненты служила совсем недолго, а КПД составлял всего лишь 4-5%. С улучшением технологии эти показатели возросли, в том числе и КПД, который достиг 8%. Тонкопленочные солнечные батареи третьего поколения увеличили этот показатель до 12% и стали вполне конкурентоспособными по отношению к кремниевым панелям. Таких показателей удалось достичь за счет селенида меди-индия и теллурида кадмия, нашедших свое применение еще в первых портативных зарядных устройствах.

Теллурид кадмия считается более перспективным для дальнейшего использования в солнечных батареях с тонкой пленкой. Некоторое время шли споры о его токсичности, но исследования показали, что вредные выбросы минимальны и не представляют опасности для окружающих. При этом, его КПД достиг 11%, а цена за 1 Вт на 30% ниже, по сравнению с кремниевыми аналогами.

Селенид меди-индия считается еще более эффективным. В настоящее время индий в большинстве случаев заменяется галлием, поскольку он практически весь используется в других производствах. Однако, даже в этом случае пленочные солнечные батареи нового поколения выдают КПД, равный 20%.

Конструкция тонкопленочных панелей

Характерной особенностью таких конструкций является их высокая производительность даже при воздействии рассеянного света. В течение года суммарная мощность этих устройств на 15% превышает кремниевые аналоги. В этом заключаются их явные преимущества.

На определенном этапе, в зависимости от площади, тонкопленочные солнечные батареи начинают преобладать над другими типами модулей. При пасмурной погоде они будут работать значительно эффективнее, так же как и при высокой температуре в жаркую погоду, как и планировал изобретатель. Благодаря физическим свойствам эти изделия часто применяются в декоративной отделке фасадов зданий и в других дизайнерских решениях. Специалисты прогнозируют, что это солнечные батареи будущего.

Важным конструктивным решением является нанесение тонкой пленки на цилиндрические поверхности. В качестве такого цилиндра используется стеклянная трубка, которая после нанесения фотоэлемента помещается внутрь другой трубки. Вторая трубка имеет больший диаметр и к ней подведены электрические контакты.

Благодаря цилиндрическому исполнению, пленочные солнечные батареи поглощают большее количество света, а 40 деталей свободно размещаются на площади 2 м 2 . Они устойчивы к сильным порывам ветра и могут свободно устанавливаться на крышах.

В настоящее время плёночные конструкции оснащаются различными типами каскадных элементов, обладающих многослойной структурой. Вместо одного, в них имеется несколько р-п переходов, что в значительной степени увеличивает эффективность таких модулей. В результате, электрическая энергия, генерируемая панелями, снижает свою себестоимость в два раза относительно кремниевых элементов. На всей площади плёнки с тремя переходами КПД составляет 31%, а при пяти переходах это значение может достичь 43%.

Благодаря постоянному развитию технологий, тонкопленочные солнечные батареи в ближайшее время станут доступными для большинства населения. Они будут не только дешевыми, но и эффективными.

Виды солнечных батарей, особенности производства, различия

В Европе активно развивают альтернативную энергетику, понимая ее безопасность и перспективность такого источника электроэнергии, как солнечные батареи. Желая организовать отопление жилых зданий ил промышленных за счет энергии земного светила, постройки оснащают именно ими. Эти устройства год от года становятся более совершенными, увеличивается их КПД, они становятся готовыми к работе в темное время и в малосолнечных областях.

Чтобы не ошибиться с выбором солнечных батарей, нужно знать достоинства каждого вида и отличия, потом что для конкретных климатических зон применяются разные виды таких устройств.

Принцип функционирования

Большая часть этих экологических солнечных устройств в действительности не что иное, как фотоэлектрический преобразователь, у которого на границе p-n перехода возникает эффект электрогенерации.

Основой себестоимости солнечных батарей является стоимость кремниевые пластины. Но, для того, чтобы они служили круглые сутки источником электрической энергии, одних пластин кремниевых недостаточно – придется приобрести оборудование дополнительное и, прежде всего, достаточно дорогие аккумуляторные батареи.

Устройство

Составляют панель солнечную два кремниевых элемента, отличающиеся по своим свойствам. В одном из них возникает под воздействием света недостаток частиц с отрицательным зарядом –электронов, в другом они присутствуют в избытке.

На каждой из пластин имеются медные полоски, проводящие ток, которые соединяют с преобразователями напряжения.

У солнечной батареи, предназначенной для промышленного применения, есть много фотоэлектрических ячеек, прошедших стадию ламинирования. Они между собой скреплены и закреплены на подложке гибкой или жесткой.

Эффективность солнечных батарей определяется во многом стадией очистки кремния, который используется в производстве, и ориентацией кристаллов в нем. Эти характеристики и стремятся улучшать разработчики. Ежегодно значение КПД удается увеличивать (в разных видах на неодинаковую величину), благодаря миллиардным инвестициям, вкладываемым в исследования фотогальванических элементов. Тем не менее, эффективность остается недостаточной для массового применения солнечных батарей.

Сложности

Основной проблемой является очистка кремния, точнее стоимость этого процесса, а также ориентирование кристаллов в пределах панели в одном направлении.

Могут использоваться для изготовления преобразователей полупроводниковых помимо кремния иные элементы — индий, например. Их применение не сказывается на принципе функционирования — он не меняется.

Классификация промышленных панелей солнечных происходит по типу рабочего слоя и конструктивным особенностям. Различают панели жесткие и гибкие.

Последние занимают все более широкую нишу благодаря универсальной установке: он и легко устанавливаются на любые поверхности, в том числе на вертикальны – фасады зданий. При этом они совершенно не портят архитектуру, а напротив привносят в не некую изюминку.

Как правило, действительные параметры солнечных батарей несколько ниже заявленных производителем, поэтому, прежде чем выбирать, желательно увидеть воочию уже действующий проект.

По типу фотоэлектрического слоя их подразделяют на:

• кремниевые. К ним относятся поли — , монокристаллические и аморфные;
• теллурий-кадмиевые. Их собирают на основе индия, меди и галлия;
• полимерные;
• органические;
• с использованием арсенида галлия;
• комбинированные и многослойные.

Не все перечисленные виды интересны потребителю, а лишь кристаллические, несмотря на то, что их КПД ниже некоторых других (правда, более дорогих, отчего и менее распространенных).

Процесс изготовления кремниевых конструкций

Для получения солнечных панелей применяют кремний, получаемый при перемалывании кристаллов кварца, огромными запасами которого славится Урал и в Сибирь. Именно из-за безграничных запасов это направление считается очень перспективным. Сегодня за кристаллическими и аморфными панелями почти 80% рынка.

Кремниевые монокристаллические панели

Описание

Их легко узнать при визуальном осмотре. В углах элементов хорошо различимы квадратики белого цвета.

Для самих же пластин характерна поверхность однородного синего цвета. Кремний в этом случае требует высокой очистки. Понятно, что технологический процесс по очистке его отличается дороговизной. Затратным является и процесс, результатом которого является ориентирование кристаллов в одном направлении.

Важно: Характеристики рабочего слоя наибольший КПД обеспечивают лишь в случае, когда лучи падают на панели пол прямым углом.

КПД у них достаточно высокий, но и цена тоже самая большая, в сравнении с другими видами пластин.

Солнечным панелям монокристаллическим большой площади необходимы поворотные устройства. В таком виде они считаются идеальным решением для пустынь. Там их производительность наилучшая.

Работать монокристаллические панели не смогут без дополнительного оборудования, способного поворачивать конструкцию вслед за движущимся солнцем, стараясь, чтобы на лучи падали на пластину максимально близко к прямому углу.

Из выращенного в условиях производства кристалла, имеющего вид цилиндра, вырезаются слои. Вот почему у готовых блоков углы скруглены.

Преимущества

• Высокий КПД – от 17 до 25 процентов;
• Небольшая площадь для установки;
• Период эксплуатации достигает 25 и более лет.

Рекомендуем:

: достоинства и недостатки, цена, характеристики : виды, особенности монтажа, цена
• Достоинства, недостатки и перспектива аморфных солнечных батарей

Недостатки

Их немного:

• достаточно высокая цена;
• небыстрая окупаемость;
• поверхности панелей слишком чувствительны к различным загрязнениям. Поскольку свет хуже рассеивается на покрытой пылью панели, то и эффективность ее резко падает;
• необходимость в прямых лучах требует их размещения только на открытых местах и высоко от земли.

Чем область ближе расположена к экватору, тем большее там количество в году солнечных дней. И это вид панелей, использующих энергию солнца, наиболее предпочтительный.

Поликристаллические

Описание

Все кремниевые устройства слишком реагируют на перегрев. Температура, рекомендуемая для измерения электрогенерации, составляет 25 градусов. Даже при ее увеличении всего на градус производительность уменьшается на 0,5%.

Поликристаллические конструкции также легко определить визуально, поскольку окрас их неравномерный, что связано с разной ориентированностью кристаллов, обеспечивающей высокое КПД в рассеянном свете. Хотя значение его меньше, чем в панелях однонаправленных, в непогоду наибольшей эффективностью отличаются именно они.

Чистота кремния намного ниже, чем у рассмотренных выше, также допускается присутствие примесей и инородных включений. Это снижает себестоимость. Для этого вида панелей металл просто разливается в формы. Затем, используя специальные приемы, формируют кристаллы, направленность которых контролировать не нужно.

Остывший кремний режут на слои, обрабатывая их по специальному алгоритму.

Эти батареи не нуждаются в непрерывном ориентировании на солнце, следовательно, для их установки пригодны крыши зданий.

Достоинства аморфного кремния в полной мере раскрываются в тени и с наступлением облачных дней и практически незаметны в солнечную погоду.

Не нужны им и поворотные механизмы, поскольку крепятся они стационарно.

Стоит такая разновидность панелей меньше, чем ориентированные. Эффективность их падает на 20% после 20-летнего использования.

Недостатки

Они, понятно, есть:

• Более низкий КПД;
• Необходимо большая площадь для монтажа.

В последние годы, благодаря новым исследованиям и появляющимся технологиям, КПД неуклонно растет и у некоторых панелей достигает 20%.

Панели из аморфного кремния

Описание

Механизм их изготовления совершенно иной, чем у кристаллических фотоэлементов. Для них используется гидрид вместо чистого кремния. Его нагревают до парообразного состояния. Когда пары достигают подложки, они осаждаются на ней. Затраты на изготовления снижаются, а кристаллы не образуются (в понимании классическом).

Полученные фотоэлементы в основе имеют полимерную подложку гибкую либо жесткий стеклянный лист.

Разработано уже 3 поколения таких панелей, анализ характеристик которых дает право говорить о растущем КПД. Первые образцы отличались эффективностью, едва достигавшей 5%, у второго поколения это значение достигало 9, а у последних разработок это уже 12%. Их уже можно встретить в продаже, но цена на них пока остается высокой.

Благодаря особой структуре, подобные солнечные панели максимально поглощают энергию в слабом рассеянном свете, поэтому успешно применяются они в районах севера, где мало солнца и имеются огромные свободные площади.

Важно: на эффективности работы таких батарей не сказывается повышение температуры, хотя в сравнении с панелями на основе арсенида галлия, она ниже.

Преимущества

• гибкая основа, упрощающая монтаж и расширяющая область использования;
• в рассеянном свет высокий КПД;
• стабильность при высокой температуре;
• устойчивость к повреждениям механического характера;
• независимость от загрязнений.

При правильной эксплуатации они служат не менее 20 лет, за которые падение мощности составляет 15-20.

Недостатки

Единственным минусом считается потребность в большой площади.

Помимо кремниевых, производятся панели, в основе которых лежат редкие, значит, дорогостоящие металлы. КПД подобных конструкций превышает 30%, а цена в разы выше стоимости кремниевых. И, несмотря на это, свою нишу на рынке они успели занять.

Панели из редких металлов

Описание

КПД у них высокий. По этому показателю они впереди кремниевых. В основе устройств, способных к работе в условиях экстремальных, лежит теллурид кадмия. Применяются они для облицовки строений в экваториальных странах, где в дневное время поверхности нагреваться порой выше 80 градусов.

Также растет популярность селенид –индий – медно – галлиевых панелей и селенид- индий – медных.

Но, не забывая о токсичности кадмия, и о том, что галлий с индием достаточно редко встречающиеся металлы, невозможно даже предположить, что они будут использоваться для массового производства.

Их эффективность измеряется 35%, даже иногда 40%. Ранее применялись они в космической области, а сегодня – в тепловых электрических солнечных станциях (благодаря стабильности в диапазоне 130-150 градусов).

На панели маленькой площади концентрируются лучи сотен зеркал. Она генерирует ток и передает одновременно водяному теплообменнику тепло. Он нагревает воду до парообразного состояния. Пар приводит во вращение турбину, генерирующую энергию электрическую. То есть, с наибольшей эффективностью энергия солнца сразу двумя способами превращается в электрическую.

Органические аналоги и полимерные

Это самые новые разработки, появившиеся в последнее время – органические панели, которые отличаются абсолютной безопасностью для экологии и недорогим производственным процессом. Успехов в этом направлении удалось достичь больших.

Среди европейских компаний, успехом наибольшим похвастаться может фирма Heliatek, оснастившая своими пленочными конструкциями, у которых толщина всего миллиметр, ряд зданий. Их КПД находится в пределах 14-15%, цена же ниже в разы, чем у аналогов кристаллических.

Какой же панели отдать предпочтение?

Для загородных коттеджей не трудно выбрать батарею, если он находится на широте 45-60. И выбирать здесь нужно из кремниевых моно- и поликристаллических видов.

При недостаточности места рекомендуется выбрать первые, при отсутствии ограничений площади – вторые.

Производителя, мощность, способную решить все проблемы, оборудование дополнительное рекомендуется выбирать с менеджерами, занимающимися продажей и монтажом данного оборудования.

Видео: ABC-Solar — Виды солнечных панелей

Видео: Поликристаллическая солнечная панель против монокристаллической.

Виды солнечных батарей — какую выбрать?

Солнечные источники питания – комплекс соединенных между собой фотоэлементов, которые преобразуют энергию солнца в электрическую. Солнечные электростанции – это инженерные механизмы, которые преобразуют свет в электричество.

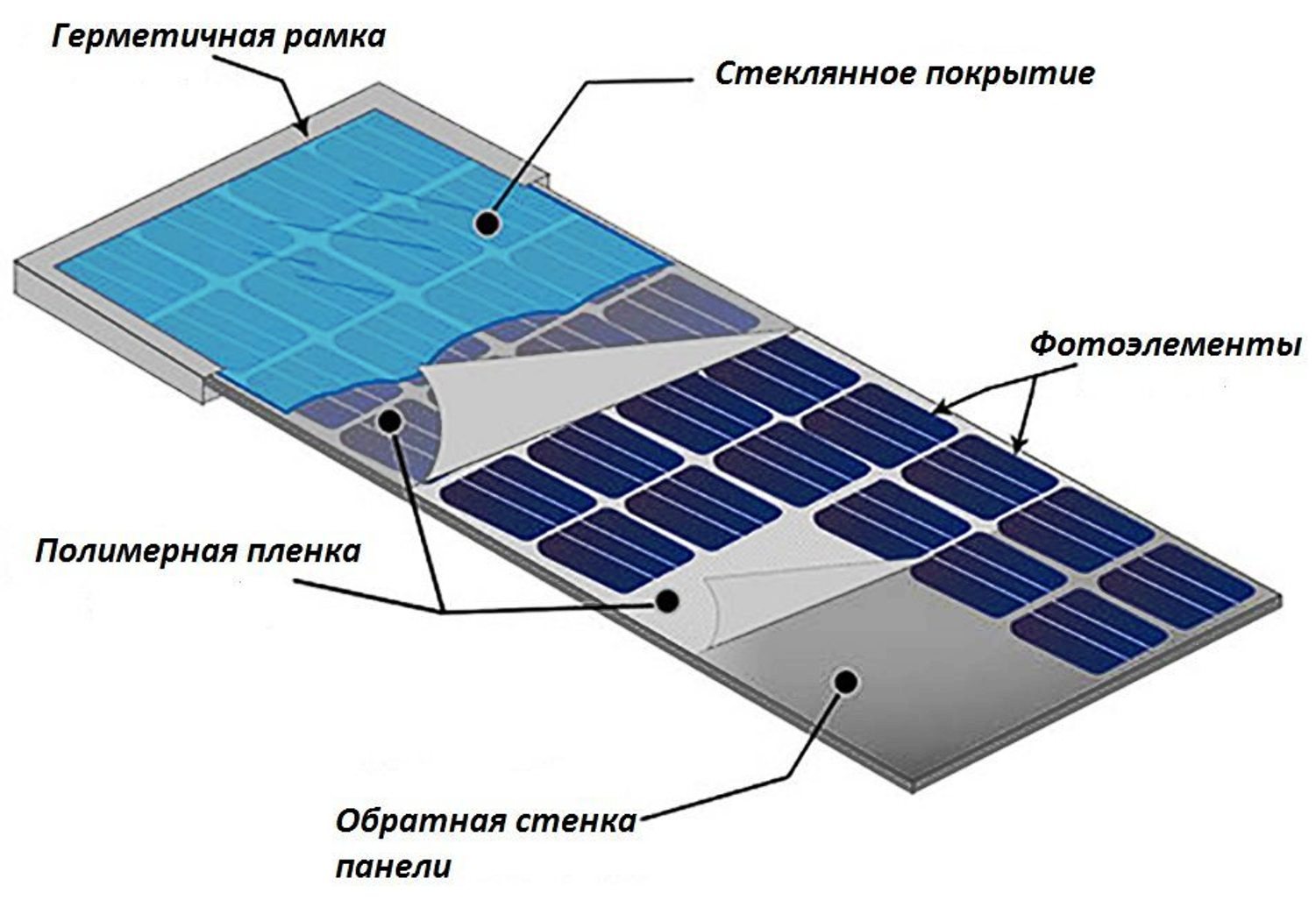

Устройство солнечной батареи

Батарея состоит из модулей, объединяющих последовательно соединенные полупроводниковые фотоэлементы. Большинство фотоэлементов производится из кремния.

Ячейки панелей используют фотогальванический эффект – ток образуется во время освещения полупроводника или диэлектрика. Либо ток образуется электродвижущей силой при разомкнутой цепи на освещаемом образце.

Фотогальванические элементы заключены в корпус. Верхняя часть батареи покрыта стеклом, через которое проникают фотоны света. Так же стекло защищает от вредных воздействий элементы батареи. Крышка с креплением из пластика надежно закрывает заднюю часть модуля батареи.

Чтобы достичь необходимого соотношения напряжения и силы тока соединение модулей производится последовательно и параллельно. Передача энергии от солнечных батарей конечному потребителю производится через инверторы напряжения. Преобразованная энергия хранится в батареях.

Механизм работы солнечных батарей

• Ударяющиеся о поверхность батареи фотоны поглощаются кремнием;
• Взаимодействуя с атомами кремния, фотоны выбивают электроны вещества. Появляется разница потенциалов. Свободные электроны для погашения разницы потенциалов приходят в движение, как итог – вырабатывается электрический ток. Являясь полупроводником, солнечная панель «направляет» в одном направлении электроны.
• Полученный ток преобразуется панелью в постоянный и запасается в аккумуляторах или отправляет потребителю напрямую.

Классификация солнечных батарей

Панели подразделяют на основании различий рабочего слоя, а также конструкции. Одни отличаются гибкостью, другие – жесткостью. Гибкие становятся все более популярными благодаря легкости установки даже на вертикальных поверхностях зданий. Тем самым добавляют к дизайну архитектуры любого здания тон хай-тека с его практичностью и духом неотехнологий.

• полимерные с КПД, равным 7%
• теллурий-кадмиевые с КПД до 15% (изготавливают из таких металлов, как галлий, медь, селен, индий)
• кремниевые (сюда причисляют аморфные (КПД – 7%), монокристаллические (КПД – 15%) и поликристаллические (КПД – 13%)
• с применением арсенида галлия;
• органические;
• состоящие из нескольких слоев или комбинации разных типов.

Конечного потребителя интересуют, в основном, кристаллические (хотя КПД хуже остальных). Остальные – дороже, поэтому менее популярны.

Моно- и поликристаллические панели

Отдельно кремниевые панели можно подразделить на монокристаллические и поликристаллические. Кремний очень распространен, и поэтому его получение не является трудной задачей. В основе изготовления солнечных панелей находится кварцевый порошок, им богаты Западная Сибирь и Урал.

Монокристаллические демонстрируют высокий КПД – 20-22%. Искусственно выращенный цельный кристалл кремния. Имеют однородную структуру. Форма кристалла – квадрат со срезанными углами. Выращивается в непрерывно вращающихся тиглях (печах). Кристаллографическая ориентация получается путем добавления затравки. Затравка и кристалл вращаются в разные стороны, в результате чего образуется большой кусок кремния. Слитки готовых монокристаллов нарезаются тонкими пластинами с помощью алмазных пил, после чего очищаются от суспензии.

У них темный цвет, и по этому признаку их легко отличить. Кремний в их составе проходит хорошую очистку. Цена на такие выше аналогичных моделей по причине сложности процесса очищения и ориентации монокристаллов. Но в таких случаях существуют лимиты касательно угла падения солнечного светового луча. Перпендикулярное положение обеспечит наибольшую производительность. С этим справляются сервоприводы, закрепленные на батареях. Панели следуют за движениями солнца благодаря специальным датчикам. Если сравнивать с поликристаллическими, то можно отметить более высокую мощность с учетом небольших площадей, а также высокий КПД до двадцать пяти процентов (и служат такие приборы до двадцати пяти лет).

Минусы таких солнечных панелей в том, что при попадании пыли и грязи производительность заметно уменьшается, и еще: период окупаемости будет долгим. Еще есть особые требования к установке: на приборы не должна лечь никакая тень, а значит место установки должно быть или высоким, или открытым.

Поликристаллические солнечные панели отличаются светло-синим цветом, и уже с пятнышками. Делаются посредством химического охлаждения расплавленного кремния, когда множество кристаллов затвердевают близко друг к другу в произвольном порядке. Имеют специфический блик на готовых поверхностях, напоминающий металлические хлопья. По форме квадратные. Дешевые в производстве.
Кремний уже не так хорошо очищен, что сказывается на КПД, который в основном окажется в двенадцать процентов. Но его можно подтянуть до восемнадцати. В условиях плохой погоды такие панели более эффективны. По сравнению с предыдущими, цена заметно ниже, что объясняется неоднородностью состава. Их можно устанавливать в любом месте в сторону солнца, они не просят переориентирования.

Панели из аморфного кремния

Если сравнивать с кристаллическими, то данные панели делают иным способом, механизм производства совершенно другой. На месте кремния применяют гидрид, у которого повышают температуру до состояния пара. Как только пар доходит до подложки, он на ней оседает. Таким путем, все расходы на производство значительно меньше. Существует уже несколько поколений подобных солнечных панелей, КПД которых, конечно же, растет. Обычно КПД находится на уровне 6 – 8%.

Представители первого поколения достигали эффективности только в пять процентов, следующего – в девять. Современные разработки уже говорят о двенадцати процентах, и это не предел. Такие образцы уже можно приобрести, они выходят на рынок, однако их стоимость высока. Их структура позволяет максимально впитывать энергию даже при слабых солнечных лучах, и по данной причине эти панели очень востребованы в северных районах, где много места и немного солнечного света.

• гибкость, что упрощает процесс монтажа и все больше применяется в различных областях
• относительно высокие показатели КПД при слабом рассеивании солнечного света
• работа при высокой температуре носит стабильный характер
• защищены от механических повреждений
• загрязнения не влияют на работу

Панели при должном обращении прослужат более двадцати лет, и за этот период мощность сократится примерно на пятнадцать – двадцать процентов.

Кремний не является единственным металлом, из которого производят панели. Также изготавливаются из редких, а значит – дорогих материалов. КПД таких панелей выше тридцати процентов, а стоимость в несколько раз выше кремниевых. Но покупатели этого товара есть, и рыночная ниша держится стабильно.

Панели из редких металлов

Как уже отмечено выше, КПД у них более высок по сравнению с кремниевыми. Экстремальные условия требуют устройств, произведенных на основе теллурида кадмия. Их используют для облицовки в очень жарких странах, где днем температура поверхности может достигать восьмидесяти градусов. Востребованными становятся панели из галлия, меди, индия, селенида и из меди, индия и селенида.

Галлий и индий являются настолько редкими металлами, что можно усомниться в возможности их массового применения в производстве. Эффективность этих элементов оценивается в тридцать пять процентов, а иногда и до сорока процентов. С момента развития космической промышленности они успешно применяются, а сейчас используются и в тепловых солнечных станциях, т.к. остаются стабильными в районе 150 градусов Цельсия.

Всего на одной небольшой панели сосредоточены лучи, отраженные множеством зеркал. Так генерируется ток, а затем передается тепло водному обменнику, который превращает воду в пар. Это парообразное состояние вращает турбину, и так появляется электричество. Так солнечная энергия максимально эффективно становится энергией электрической.

Полимерные и органические аналоги

Это результат последних разработок, отличающихся экологической безопасностью и дешевым процессом изготовления, и называются они органическими панелями. Известная европейская компания Heliatek создала пленку толщиной около одного миллиметра, которой обволакивают поверхность сооружений. КПД такой пленки не превышает пятнадцати процентов, а стоимость в несколько раз меньше, чем у кристаллических.

Ячеистые части панелей производят постоянный ток напряжением 12/24 В. Энергия подается напрямую, либо запасаться в аккумуляторах и обеспечивать постоянным током 220 В потребителей с помощью преобразователей напряжения.
Солнечные панели работают в связке с другими механизмами – инверторов или контроллеров. В батареях существуют: параллельные и последовательные подключения. Параллельны тип соединения увеличивает силу тока, а последовательное – напряжение тока. Возможно использование параллельно-последовательного соединения.

Преимущества использования солнечных батарей

• Автономность. Нет зависит от цен на энергоносители и экономической ситуации в стране. Установка электрических батарей незаменима там, где нет возможности подключится к электрической сети. Батарея не сможет отопить весь дом, но легко справится с задачей обеспечения энергией котла отопления.
• Экономичность. Использует нескончаемый источник энергии, не требует подготовки специальной площадки. Снижает стоимость услуг отопления. Батарея мощностью 800 вт способна «запитать» бытовые электроприборы. Срок службы до 25 лет. Окупается в среднем за 3 года.
• Просты в установке. Для установки не требуется разрешения гос. органов: газовой службы, БТИ и других структур.
• Экологическая безопасность. Не опасны для владельцев дома и природы. Источник чистого электричества, не выделяет вредных веществ.

Особенности работы солнечных батарей

Оптимальными по мощности источниками считаются батареи мощностью от 13,5 Квт – обеспечит бесперебойную работу оборудования. Северные регионы страны малоперспективны для применения панелей. Рационально их использовать в качестве второго (запасного) источника питания. Для солнечных регионов страны более подходят моно и поликристаллические элементы.

Эффективность батарей зависит от места установки – наиболее оптимально располагать под углом 30% с южной стороны дома. Также рекомендуется устанавливать вместе с панелью устройство слежения за движением солнца, чтобы максимально «ловить» фотоны.

Где купить солнечные батареи в Екатеринбурге

Звоните нам и мы не только максимально подробно проконсультируем вас и подберем нужный комплект солнечных батарей по мощности, но и при необходимости осуществим монтаж солнечных батарей на объекте.

3 основных типа солнечных панелей: что эффективнее и какой вариант подойдёт вам

Сейчас наиболее распространены такие типы солнечных панелей: монокристаллические, поликристаллические и тонкопленочные. Они имеют разный принцип производства, внешний вид, а самое главное — эффективность.

Основные типы солнечных панелей — сравнение

Рассмотрим преимущества и недостатки разных видов.

Тонкопленочные солнечные панели

В этом случае основой для производства служит аморфный кремний (a-Si) — некристаллическая версия кремния. Его соединение особым образом «напыляется» на гибкую основу, которая собирается в гибкую панель.

Сейчас в производстве тонкоплёночных моделей чаще всего используется теллурид кадмия (CdTe). Это поколение гибких панелей существенно отличается по эффективности от аморфных кремниевых предшественников.

Панели из селенида меди, индия, галлия (CIGS) также являются представителями тонкоплёночных технологий, но встречаются не так часто.

Эффективность тонкоплёночных солнечных панелей

Гибкие полимерные устройства ощутимо уступают по мощности кристаллическим аналогам. С учётом использования передовых полупроводников КПД достигает 11%.

Тонкоплёночные панели не имеют стандартизированных размеров, но сравнивая мощность кристаллических и тонкоплёночных систем на 1м 2 , можно сказать, что первые всегда обеспечат большим количеством электроэнергии.

Тонкопленочные солнечные панели — всё зависит от материала

Сколько вы заплатите за тонкопленочные элементы, во многом будет зависеть от материала, который был использован для их производства. Дешевле всего обойдутся панели из CdTe и аморфного кремния, в то время как вариант из CIGS будет ощутимо дороже.

Нужно учитывать, что общая стоимость установки гибких солнечных панелей может быть ниже, чем монтаж монокристаллических или поликристаллических систем. Они легче и практичнее, что упрощает монтажникам возможность доставлять панели на крышу и закреплять их на месте. Это позволяет снизить затраты на рабочую силу.

Так что же выбрать?

Монокристаллические, поликристаллические и тонкопленочные панели имеют свои преимущества и недостатки, и обычно решение о выборе того или иного варианта зависит от особенностей помещения и от уровня потребности домохозяйства в электроэнергии.

Владельцы недвижимости с большой площадью под солнечную электростанцию могут сэкономить, установив менее эффективные и недорогие поликристаллические панели. Если у вас ограниченное пространство, лучшим вариантом будет установка высокоэффективных монокристаллических модулей.

Тонкоплёночные панели обычно устанавливают на просторную крышу коммерческих/промышленных помещений, которые не могут выдержать дополнительный вес традиционного солнечного оборудования. Кроме того, тонкопленочные панели иногда могут быть идеальным решением для портативных солнечных систем, например, на жилых автофургонах или лодках.

Все типы солнечных панелей имеют свои особенности производства, что влияет на их итоговую эффективность. Лучший КПД у монокристаллических, но если у вас достаточно места под солнечную систему, можно установить поликристаллические и сэкономить на расходах. Тонкоплёночные имеют самую низкую производительность, но удобны при монтаже.

Рейтинг лучших солнечных панелей в 2022 году

С каждым годом интерес к возобновляемым источникам энергии увеличивается, а природных ресурсов становится все меньше и меньше. Тенденция к покупке солнечных станций отражает потребность любого человека сделать собственную жизнь комфортной, экологичной и энергонезависимой. Чем дальше, тем понятнее становится экономический смысл приобретения солнечных электростанций. Высокие темпы инфляции спровоцировали рост цен на традиционные источники энергии. Как следствие, высокие тарифы на электроэнергию во многих регионах страны стимулируют к переходу на альтернативные источники энергии.

Солнечная электростанция и ее компоненты

Солнечная электростанция (СЭС) – это современный тренд, который постепенно становится неотъемлемой частью жизни как частных домовладений, так и коммерческих зданий. Существует заблуждение, что солнечные станции – это «дорогая игрушка» для поддержания собственного имиджа, что, конечно, неверно. В России этот миф лет 5 как уже устарел. Солнечные станции эффективно работают в различных российских регионах, и приобрести солнечную электростанции может как домовладелец, так и собственник бизнеса благодаря снижению стоимости комплектующих и доступности различных инструментов финансирования (кредит, лизинг ).

В зависимости от типа подключения различают сетевые , автономные и гибридные СЭС . Все компоненты солнечной станции взаимосвязаны между собой и взаимодополняют друг друга. От исправной работы каждого звена зависит функционирование системы в целом. Одним из основных элементов солнечной станции являются солнечные (фотоэлектрические) модули (ФЭМ). Это они преобразует солнечную энергию в электрическую. Обычно в комплекте СЭС несколько ФЭМ, которые крепятся между собой специальными кабелями и коннекторами (MC4).

Какие типы солнечных батарей бывают и что лучше выбрать?

Все фотоэлектрические элементы изготавливаются на основе кремния. Наиболее распространенными вариантами на рынке являются поли- и монокристаллические панели, их доля на мировом рынке – 85%. Монокристаллические солнечные панели изготовлены из цельного выращенного монокристалла кремния без вторичных примесей и добавок. Поликристаллические солнечные панели представляют собой пластины из большого количества разрозненных кристаллов с примесями и добавками. Внешне поликристаллические панели можно различить по цвету – они обладают синим оттенком, монокристаллические же панели имеют черный оттенок. Эффективность (КПД) поликристаллических солнечных панелей заметно ниже (не более 17%) по сравнению с монокристаллическими (до 22%), которые могут выдавать больше энергии на единицу площади. Данные отличия влияют на стоимость солнечных панелей.

Монокристаллические солнечные батареи стоят дороже, а вот недостатки у них одинаковые. Во-первых, снижение работоспособности при высокой температуре. В итоге падение мощности может достигнуть 20% за 20 лет использования. Это может произойти даже в умеренном климате. Например, если солнечная панель подвержена прямому солнечному нагреву при безветренной погоде, она имеет температуру больше окружающего воздуха. Во-вторых, низкая эффективность при плохой освещенности и повышенная чувствительность к затенению. Во избежание вышеперечисленных недостатков производители стали использовать особую технологию PERC. Такие модули имеют более высокую стоимость, но и эффективность тоже выше. Солнечные ячейки, изготовленные по технологии PERC, имеют эффективность более 22%. Это обеспечивает им преимущество по сравнению со стандартными кремниевыми солнечными элементами, имеющими КПД около 19-22%. Эта разница в эффективности добавляет 3-5 Вт номинальной мощности для PERC модуля с 60 солнечными элементами.

Существуют и другие виды солнечных панелей, например, тонкопленочные солнечные батареи. Тонкопленочные солнечные батареи давно устарели, они больше подвержены деградации из-за чего, срок эксплуатации уменьшается. КПД у тонкопленочных солнечных панелей совсем невысокий (10-12%), следовательно, необходимо устанавливать больше модулей для получения достаточного количества электроэнергии.

На сегодняшний день самой совершенной технологией является гетероструктурная технология (HJT) , которая неоспоримо выигрывает по сравнению с другими. Это объединение двух сильных сторон распространенных технологий: тонкопленочной и кристаллической. В мировом производстве лидерами рынка по производству HJT технологии по праву являются компании Tongwei Solar, Akon, Risen, Huasun, HD Solar. На российском рынке – это компания Хевел, первый и единственный производитель гетероструктурных солнечных модулей в России. Гетероструктурные модули обладают всеми положительными преимуществами традиционных кремниевых технологий. Они работают одинаково эффективно как в пасмурную погоду, так и в условиях экстремальных перепадов температуры. Гетероструктурные ячейки характеризуются высоким КПД (до 24,5%), низкой степенью деградации 0,4-0,5% в год, но не более 15% за 25-30 лет, низким температурным коэффициентом (-0.28%/°C), что обеспечивает до 10% повышенной выработки на 1м2 площади в жарком климате по сравнению с классическими кремниевыми модулями.

Виды солнечных батарей: сравнительный обзор конструкций и советы по выбору панелей

Альтернативная энергетика максимально развивается в Европе, показывая результатами свою перспективность. Появляются новые виды солнечных батарей, повышается их КПД.

При желании обеспечить работу промышленного здания или жилого помещения за счет энергии солнца, необходимо предварительно узнать об отличиях оборудования, понять, какие солнечные панели подходят под климатические условия определенного региона.

Мы поможем разобраться в этом вопросе. В статье рассмотрен принцип работы фотоэлектрических преобразователей, приведен обзор разных видов солнечных батарей с указанием их характеристик, преимуществ и недостатков. Ознакомившись с материалом, вы сможете сделать правильный выбор для обустройства эффективной гелиосистемы.

Принцип работы солнечных панелей

Подавляющее большинство солнечных панелей являются в физическом смысле фотоэлектрическими преобразователями. Электрогенерирующий эффект возникает в месте полупроводникового p-n перехода.

Именно кремниевые пластины составляют основу себестоимости солнечных панелей, но при их использовании в качестве круглосуточного источника электроэнергии придется дополнительно купить дорогостоящие аккумуляторные батареи

Панель состоит из двух кремниевых пластин с различными свойствами. Под действием света в одной из них возникает недостаток электронов, а в другой – их избыток. Каждая пластина имеет токоотводящие полоски из меди, которые подсоединяются к преобразователям напряжения.

Промышленная солнечная панель состоит из множества ламинированных фотоэлектрических ячеек, скрепленных между собой и закрепленных на гибкой или жесткой подложке.

КПД оборудования зависит во многом от чистоты кремния и ориентации его кристаллов. Именно эти параметры пытаются улучшить инженеры последние десятилетия. Основной проблемой при этом является высокая стоимость процессов, которые лежат в основе очищения кремния и расположения кристаллов в одном направлении на всей панели.

Ежегодно максимальные КПД различных солнечных панелей изменяются в большую сторону, потому что в исследования новых фотогальванических материалов вкладываются миллиарды долларов (+)

Полупроводники фотоэлектрических преобразователей могут изготавливаться не только из кремния, но и из других материалов — принцип работы батареи при этом не изменяется.

Типы фотоэлектрических преобразователей

Классифицируют промышленные солнечные панели по их конструкционным особенностям и типу рабочего фотоэлектрического слоя.

Различают такие виды батарей по типу устройства:

Гибкие тонкопленочные панели постепенно занимают всё большую нишу на рынке благодаря своей монтажной универсальности, ведь установить их можно на большинстве поверхностей с разнообразными архитектурными формами.

Реальные характеристики солнечных панелей обычно ниже, чем указанные в инструкции. Поэтому перед их установкой дома желательно самому увидеть похожий реализованный проект

По типу рабочего фотоэлектрического слоя солнечные батареи разделяются на такие разновидности:

1. Кремниевые: монокристаллические, поликристаллические, аморфные.
2. Теллурий-кадмиевые.
3. На основе селенида индия- меди-галлия.
4. Полимерные.
5. Органические.
6. На основе арсенида галлия.
7. Комбинированные и многослойные.

Интерес для широкого потребителя представляют не все типы солнечных панелей, а только лишь первые два кристаллических подвида.

Хотя некоторые другие типы панелей и имеют большие КПД, но из-за высокой стоимости они не получили широкого распространения.

Поликристаллические панели рекомендуется ориентировать на восток и запад, а для южной стороны лучше приобрести монокристаллический модуль

Тонкопленочные солнечные панели популярны при изготовлении портативных туристических солнечных батарей

Мышьяк в солнечных батареях с арсенидом галлия становится токсичным только при прямом контакте с водой

Органические солнечные панели пока что недоступны для массового потребителя из-за недостаточной испытанности технологии

Кремниевые фотоэлектрические элементы довольно чувствительны к нагреву. Базовая температура для измерения электрогенерации составляет 25°C. При её повышении на один градус эффективность панелей снижается на 0,45-0,5%.

Далее будут подробно рассмотрены солнечные панели, которые представляют наибольший потребительский интерес.

Характеристики панелей на основе кремния

Кремний для солнечных батарей изготавливают из кварцевого порошка — размолотых кристаллов кварца. Богатейшие залежи сырья есть в Западной Сибири и Среднем Урале, поэтому перспективы данного направления солнечной энергетики практически безграничны.

Даже сейчас кристаллические и аморфные кремниевые панели занимают уже более 80% рынка. Поэтому стоит рассмотреть их более подробно.

Монокристаллические кремниевые панели

Современные монокристаллические кремниевые пластины (mono-Si) имеют равномерный темно-синий цвет по всей поверхности. Для их производства используется наиболее чистый кремний. Монокристаллические фотоэлементы среди всех кремниевых пластин имеют самую высокую цену, но обеспечивают и наилучший КПД.

Большие монокристаллические солнечные панели с поворотными механизмами идеально вписываются в пустынные пейзажи. Там обеспечиваются условия для максимальной производительности

Высокая стоимость производства обусловлена сложностью ориентации всех кристаллов кремния в одном направлении. Из-за таких физических свойств рабочего слоя максимальный КПД обеспечивается только лишь при перпендикулярном падении солнечных лучей на поверхность пластины.

Монокристаллические батареи требуют дополнительного оборудования, которое автоматически поворачивает их в течение дня, чтобы плоскость панелей была максимально перпендикулярна солнечным лучам.

Слои кремния с односторонне ориентированными кристаллами вырезаются из цилиндрического бруска металла, поэтому готовые фотоэлектрические блоки имеют вид закруглённого по углам квадрата.

К преимуществам монокристаллических кремниевых батарей относят:

1. Высокий КПД со значением 17-25%.
2. Компактность — меньшая площадь размещения оборудования из расчета на единицу мощности, в сравнении с поликристаллическими кремниевыми панелями.
3. Долговечность — достаточная эффективность генерации электроэнергии обеспечивается до 25 лет.

Недостатков у таких батарей всего два:

1. Высокая стоимость и длительная окупаемость.
2. Чувствительность к загрязнению. Пыль рассеивает свет, поэтому у покрытых ею солнечных панелей резко снижается КПД.

Из-за потребности в прямых солнечных лучах монокристаллические солнечные панели устанавливаются в основном на открытых площадках или на высоте. Чем ближе местность к экватору и чем больше в ней солнечных дней, тем более предпочтительна установка именно этого типа фотоэлектрических элементов.

Поликристаллические солнечные батареи

Поликристаллические кремниевые панели (multi-Si) имеют неравномерный по интенсивности синий окрас из-за разносторонней ориентированности кристаллов. Чистота кремния, используемого при их производстве, несколько ниже, чем у монокристаллических аналогов.

Разнонаправленность кристаллов обеспечивает высокий КПД при рассеянном свете – 12-18%. Он ниже, чем в однонаправленных кристаллах, но в условиях пасмурной погоды такие панели оказываются более эффективны.

Неоднородность материала приводит и к снижению себестоимости производства кремния. Очищенный металл для поликристаллических солнечных панелей без особых ухищрений заливается в формы.

На производстве используются специальные технические приемы для формирования кристаллов, однако их направленность не контролируется. После остывания кремний нарезают слоями и обрабатывают по специальному алгоритму.

Поликристаллические панели не требуют постоянной ориентации в сторону солнца, поэтому для их размещения активно используются крыши домов и промышленных зданий.

Днем при легкой облачности преимуществ солнечных панелей из аморфного кремния заметно не будет, их достоинства раскрываются только при плотных тучах или в тени (+)

К достоинствам солнечных батарей с разнонаправленными кристаллами относят:

1. Высокая эффективность в условиях рассеянного света.
2. Возможность стационарного монтажа на крышах зданий.
3. Меньшая стоимость по сравнению с монокристаллическими панелями.
4. Длительность эксплуатации — падение эффективности через 20 лет эксплуатации составляет всего 15-20%.

Недостатки у поликристаллических панелей также имеются:

1. Пониженный КПД со значением 12-18%.
2. Относительная громоздкость — требуется больше пространства для установки из расчета на единицу мощности в сравнении с монокристаллическими аналогами.

Поликристаллические солнечные панели завоевывают всё большую рыночную долю среди других кремниевых батарей. Это обеспечивается широкими потенциальными возможностями для удешевления стоимости их производства. Ежегодно увеличивается и КПД таких панелей, стремительно приближаясь к 20% у массовых продуктов.

Солнечные панели из аморфного кремния

Механизм производства солнечных панелей из аморфного кремния принципиально отличается от изготовления кристаллических фотоэлектрических элементов. Здесь используется не чистый неметалл, а его гидрид, горячие пары которого осаждаются на подложку.

В результате такой технологии классические кристаллы не образуются, а затраты на производство резко снижаются.

Фотоэлементы из осажденного аморфного кремния можно закреплять как на гибкой полимерной подложке, так и на жестком стеклянном листе

На данный момент существует уже три поколения панелей из аморфного кремния, в каждом из которых заметно повышается КПД. Если первые фотоэлектрические модули имели эффективность 4-5%, то сейчас на рынке массово продаются модели второго поколения с КПД 8-9%.

Аморфные панели последней разработки имеют эффективность до 12% и уже начинают появляться в продаже, но они пока ещё достаточно дорогие.

За счет особенностей данной производственной технологии, создать слой кремния можно как на жесткой, так и на гибкой подложке. Из-за этого модули из аморфного кремния активно используются в гибких тонкоплёночных солнечных модулях. Но варианты с эластичной подложкой стоят намного дороже.

Физико-химическая структура аморфного кремния позволяет максимально поглощать фотоны слабого рассеянного света для генерации электроэнергии. Поэтому такие панели удобны для применения в северных районах с большими свободными площадями.

Не снижается эффективность батарей на основе аморфного кремния и при высокой температуре, хотя они и уступают по этому параметру панелям из арсенида галлия.

При одинаковой стоимости оборудования солнечные панели из гидрида кремния показывают большую производительность, чем их моно- и поликристаллические аналоги (+)

Подытоживая, можно указать такие преимущества аморфных солнечных панелей:

1. Универсальность — возможность изготовления гибких и тонких панелей, монтаж батарей на любые архитектурные формы.
2. Высокий КПД при рассеянном свете.
3. Стабильная работа при высоких температурах.
4. Простота и надежность конструкции. Такие панели практически не ломаются.
5. Сохранение работоспособности в сложных условиях — меньшее падение производительности при запыленности поверхности, чем у кристаллических аналогов

Срок службы таких фотоэлектрических элементов, начиная со второго поколения, составляет 20-25 лет при падении мощности в 15-20%. К недостаткам панелей из аморфного кремния можно отнести лишь потребность в бо́льших площадях для размещения оборудования требуемой мощности.

Обзор бескремниевых устройств

Некоторые солнечные панели, изготовленные с применением редких и дорогостоящих металлов, имеют КПД более 30%. Они в разы дороже своих кремниевых аналогов, но всё-таки заняли высокотехнологичную торговую нишу, благодаря своим особенным характеристикам.

Солнечные панели из редких металлов

Существует несколько типов солнечных панелей из редких металлов, и не все они имеют КПД выше, чем у монокристаллических кремниевых модулей.

Однако способность работать в экстремальных условиях позволяет производителям таких солнечных панелей выпускать конкурентоспособную продукцию и проводить дальнейшие исследования.

Панели из теллурида кадмия активно используются при облицовке зданий в экваториальных и аравийских странах, где их поверхность нагревается днем до 70-80 градусов

Основными сплавами, применяемыми для изготовления фотоэлектрических элементов, являются теллурид кадмия (CdTe), селенид индия- меди-галлия (CIGS) и селенид индия-меди (CIS).

Кадмий – токсический металл, а индий, галлий и теллур являются довольно редкими и дорогостоящими, поэтому массовое производство солнечных панелей на их основе даже теоретически невозможно.

КПД таких панелей находится на уровне 25-35%, хотя в исключительных случаях может доходить до 40%. Ранее их применяли в основном в космической отрасли, а сейчас появилось новое перспективное направление.

Из-за стабильной работы фотоэлементов из редких металлов при температурах 130-150°C их используют в солнечных тепловых электростанциях. При этом лучи солнца от десятков или сотен зеркал концентрируются на небольшой панели, которая одновременно генерирует электроэнергию и обеспечивает передачу тепловой энергии водяному теплообменнику.

В результате нагрева воды образуется пар, который заставляет вращаться турбину и генерировать электроэнергию. Таким образом солнечная энергия преобразуется в электрическую одновременно двумя путями с максимальной эффективностью.

Полимерные и органические аналоги

Фотоэлектрические модули на основе органических и полимерных соединений начали разрабатывать только в последнем десятилетии, но исследователи уже добились значительных успехов. Наибольший прогресс демонстрирует европейская компания Heliatek, которая уже оснастила органическими солнечными панелями несколько высотных зданий.

Толщина её рулонной пленочной конструкции типа HeliaFilm составляет всего 1 мм.

При производстве полимерных панелей используются такие вещества, как углеродные фуллерены, фталоцианин меди, полифенилен и другие. КПД таких фотоэлементов уже достигает 14-15%, а стоимость производства в разы меньше, чем кристаллических солнечных панелей.

Остро стоит вопрос срока деградации органического рабочего слоя. Пока что достоверно подтвердить уровень его КПД через несколько лет эксплуатации не представляется возможным.

Преимуществами органических солнечных панелей являются:

• возможность экологически безопасной утилизации;
• дешевизна производства;
• гибкая конструкция.

К недостаткам таких фотоэлементов можно отнести относительно низкий КПД и отсутствие достоверной информации о сроках стабильной работы панелей. Возможно, что через 5-10 лет все минусы органических солнечных фотоэлементов исчезнут, и они станут серьезными конкурентами для кремниевых пластин.

Какую солнечную панель выбрать?

Выбор солнечных панелей для загородных домов на широте 45-60° не труден. Здесь стоит рассматривать лишь два варианта: поликристаллические и монокристаллические кремниевые панели.

При дефиците места предпочтение лучше отдать более эффективным моделям с односторонней ориентацией кристаллов, при неограниченной площади рекомендуется приобрести поликристаллические батареи.

Ориентироваться на прогнозы аналитических компаний развития рынка солнечных панелей не стоит, ведь лучшие их образцы, возможно, ещё не изобретены

Выбирать конкретного производителя, требуемую мощность и дополнительное оборудование лучше при участии менеджеров компаний, занимающихся продажей и установкой такого оборудования. Следует знать, что качество и цена фотоэлектрических модулей у крупнейших производителей отличаются мало.

Следует учитывать, что при заказе комплекта оборудования «под ключ», стоимость самих солнечных панелей будет составлять всего лишь 30-40% от общей суммы. Сроки окупаемости таких проектов составляют 5-10 лет, и зависят от уровня энергопотребления и возможности продажи излишков электроэнергии в городскую сеть.

Некоторые мастера предпочитают собирать солнечные батареи собственноручно. На нашем сайте есть статьи с подробным описанием технологии изготовления таких панелей, их подключению и обустройству отопительных гелиосистем .

Выводы и полезное видео по теме

Представленные видеоролики показывают работу различных солнечных панелей в реальных условиях. Также они помогут разобраться в вопросах выбора сопутствующего оборудования.

Правила выбора солнечных панелей и сопутствующего оборудования:

Виды солнечных панелей:

Тестирование монокристаллической и поликристаллической панелей:

Для населения и небольших промышленных объектов реальной альтернативы кристаллическим кремниевым панелям пока что нет. Но темпы разработки новых типов солнечных батарей позволяют надеяться, что скоро энергия солнца станет главным источником электроэнергии во многих загородных домах.

Всем заинтересованным в вопросе выбора и использования солнечных батарей предлагаем оставлять комментарии, задавать вопросы и участвовать в обсуждениях. Форма для связи расположена в нижнем блоке.

Виды солнечных батарей Комментировать

Солнечные батареи – это безопасный и перспективный источник энергии. Если вы планируете или уже решили установить солнечную электростанцию на своём доме, вам будет полезно узнать, какие типы солнечных панелей существуют.

Основные виды солнечных панелей и их характеристики

Различают моно-, поликристаллические, а также панели, созданные из аморфного кремния. Рассмотрим особенности каждого из 3 типов солнечных батарей.

Монокристаллические

Для изготовления панелей выращивается кремниевый кристалл по методу Чохральского. Далее он нарезается на тонкие пластины, которые используются для сборки панели. Монокристаллические солнечные панели имеют черный оттенок.
Учитывая, что элемент состоит из одного кристалла, электроны, создающие электрический ток, располагают большим «пространством» для маневра и перемещения и демонстрируют повышенную эффективность по сравнению с поликристаллическими панелями. Таким образом, КПД монокристаллов варьируется от 18 до 24%.

Поликристаллические

В качестве основы для изготовления панелей используется полупроводниковый элемент с поликристаллической структурой. Для производства используется сырье, которое осталось после изготовления монокристаллических батарей. Сначала кремниевое сырье расплавляют, а потом охлаждают.

Учитывая неоднородность кристаллов, не удается получить полностью однотонную поверхность. Цветовая гамма поликристаллических панелей – синяя. КПД варьируется от 12 до 18%.

Солнечные панели из аморфного кремния

Аморфный кремний представляет собой гидрогенизированную форму кремния, в состав которой входит водород, меняющий свойства материала и придающий ему свойства полупроводника. В качестве подложки для нанесения кремневодорода может быть использовано стекло, полимеры, керамика, однако наиболее распространенным материалом остается нержавеющая сталь.

Аморфному кремнию присуще оптическое поглощение, в 20 раз превышающее аналогичный показатель кристаллического кремния, вот почему достаточно толщины пленки всего 0,5-1,0 мкм. КПД панелей из аморфного кремния нового поколения постепенно повышается. Если эффективность первых модулей не превышала 5%, то сегодня производятся панели, КПД которых достигает 12%.Особенностью панелей из аморфного кремния является эффективное использование рассеянного солнечного света. Это свойство делает их оптимальным вариантом для использования в северных районах. Также стоит отметить, что их эффективность при повышении температуры воздуха не снижается. Однако стоимость такого вида солнечных батарей остается высокой.

Жесткие и гибкие солнечные панели

Традиционные моно- и поликристаллические панели имеют жесткую конструкцию. В результате готовый модуль имеет значительный вес, является совсем не эластичным и к тому же хрупким. Установить его на криволинейной поверхности нельзя.

В отличие от жестких гибкие солнечные панели, созданные на основе сверхтонких лент из стали, выглядят как пленка и отличаются эластичностью и легкостью. Гибкая стальная основа обеспечивает прочность и надежность. Такие панели можно легко устанавливать на неровных поверхностях.

Какие виды солнечных батарей выбрать для дачи?

Выбор вида солнечных батарей для дома или дачи зависит от имеющихся возможностей.

При одинаковых размерах, монокристаллические батареи способны преобразовать больше энергии, чем поликристаллические. Монокристалл окупается быстрее. При наличии финансовых возможностей можно порекомендовать монокристаллическую батарею. Кроме того, этот вариант будет единственным, если площадь поверхности, пригодной для установки панелей, не велика.

При наличии достаточного пространства можно приобрести поликристаллические панели. Их стоимость не высока, поэтому можно подобрать оптимальное количество, необходимое для получения нужного объема энергии. Кроме того, поликристалл станет хорошим решением, если вашей целью является получение энергии для питания лишь небольших приборов и устройств.

Гибкие солнечные панели идеально подходят для установки на криволинейных поверхностях, а также на катерах, яхтах, автодомах, кемперах и автомобилях.Выбирайте оборудование брендов, которые давно работают и хорошо зарекомендовали себя на рынке. Не стоит покупать дешевые батареи изготовителей, о которых никто не слышал.

Возможности компании REENERGO

Если у вас есть желание собрать солнечную электростанцию для дома, но нет времени разбираться в особенностях устройства и принципах работы солнечных батарей, смело обращайтесь к специалистам компании REENERGO, которые расскажут о нюансах и подберут оптимальный комплект оборудования!

Добавить комментарий Отменить ответ

Добро пожаловать в блог

Вы попали в блог компании REENERGO. Здесь мы стараемся регулярно публиковать полезные и интересные новости и статьи из области альтернативной энергетики.
