Типы систем рекуперации тепла в системах вентиляции

Рекуперация в системах вентиляции. Анализ систем рекуперации и экономическая целесообразность их применения.

В связи с ростом тарифов на первичные энергоресурсы рекуперация становиться как никогда актуальна. В приточно-вытяжных установках с рекуперацией обычно применяются следующие типы рекуператоров:

• пластинчатый или перекрестно-точный рекуператор;
• роторный рекуператор;
• рекуператоры с промежуточным теплоносителем;
• тепловой насос;
• рекуператор камерного типа;
• рекуператор с тепловыми трубами.

Принцип работы

Принцип работы любого рекуператор в приточно-вытяжных установках заключается в следующем. Он обеспечивает теплообмен (в некоторых моделях – и холодообмен, а также влагообмен) между потоками приточного и вытяжного воздуха. Процесс теплообмена может происходить непрерывно – через стенки теплообменника, с помощью хладона или промежуточного теплоносителя. Может теплообмен быть и периодическим, как в роторном и камерном рекуператоре. В результате выбрасываемый вытяжной воздух охлаждается, нагревая тем самым свежий приточный воздух. Процесс холодообмена в отдельных моделях рекуператоров проходит в теплое время года и позволяет снизить энергозатраты на системы кондиционирования воздуха за счет некоторого охлаждения подаваемого в помещение приточного воздуха. Влагообмен идет между потоками вытяжного и приточного воздуха, позволяя поддерживать в помещении комфортную для человека влажность круглогодично, без использования каких либо дополнительных устройств – увлажнителей и других.

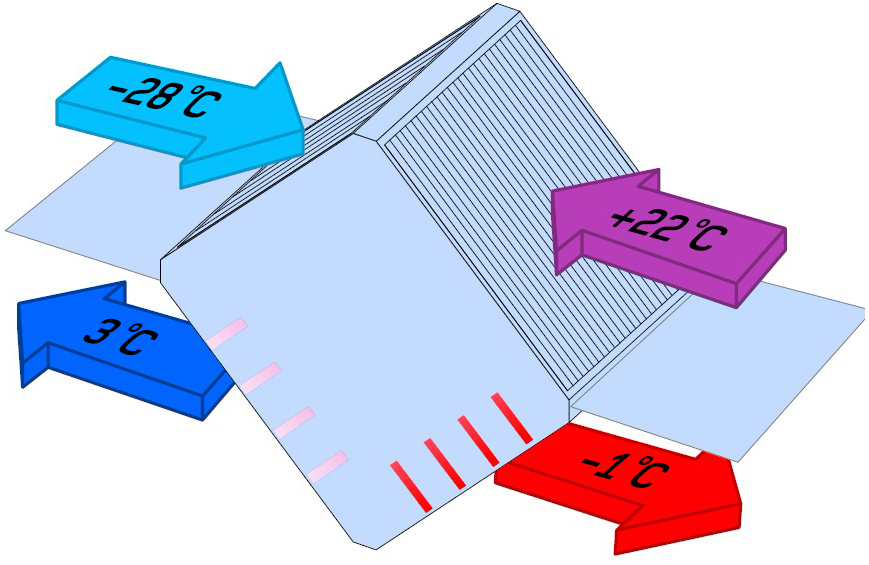

Пластинчатый или перекрестно-точный рекуператор.

Теплопроводящие пластины рекуперативной поверхности изготавливают из тонкой металлической (материал – алюминий, медь, нержавеющая сталь) фольги или из ультратонкого картона, пластика, гигроскопичной целлюлозы. Потоки приточного и вытяжного воздуха движутся по множеству небольших каналов, образованных этими теплопроводящими пластинами, по схеме противотока. Контакт и смешивание потоков, их загрязнение практически исключены. В конструкции рекуператора движущихся деталей нет. Коэффициент эффективности 50-80%. В рекуператора из металлической фольги из-за разницы температур потоков воздуха на поверхности пластин может конденсироваться влага. В теплое время года ее необходимо отвести в систему канализации здания по специально оборудованному дренажному трубопроводу. В холодное время есть опасность замерзания этой влаги в рекуператоре и его механического повреждения (разморозки). Кроме того, образовавшийся лед сильно снижает эффективность работы рекуператора. Поэтому рекуператоры с металлическими теплопроводящими пластинами требуют при эксплуатации в холодное время года периодической оттайки потоком теплого вытяжного воздуха или использования дополнительного водяного или электрического воздухонагревателя. При этом приточный воздух или совсем не подается, или подается в помещение в обход рекуператора через дополнительный клапан (байпас). Время оттайки составляет в среднем от 5 до 25 минут. Рекуператор с теплопроводящими пластинами из ультратонкого картона и пластика не подвержен обмерзанию, так как через эти материалы идет и влагообмен, но у него другой недостаток – его нельзя использовать для вентиляции помещений с высокой влажностью с целью их осушения. Пластинчатый рекуператор может устанавливаться в приточно-вытяжную систему как в вертикальном, так и в горизонтальном положении в зависимости от требований к размерам венткамеры. Пластинчатые рекуператоры самые распространенные из-за своей относительной простоты конструкции и дешевизны.

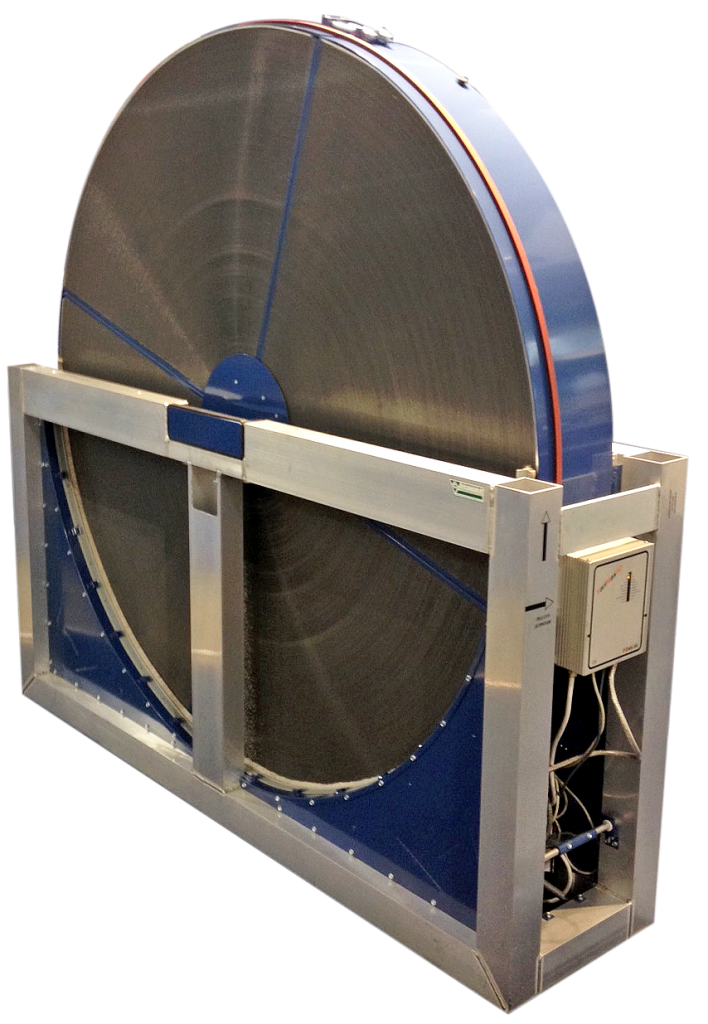

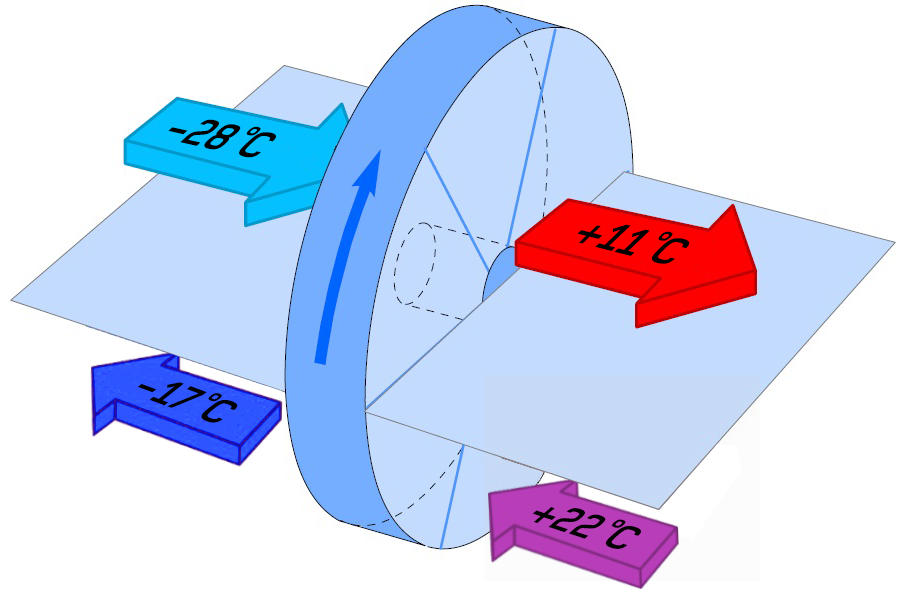

Роторный рекуператор.

Этот тип – второй по степени распространения после пластинчатого. Теплота от одного потока воздуха к другому передается через вращающийся между вытяжной и приточной секциями цилиндрический пустотелый барабан, называемый ротором. Внутренний объем ротора заполнен уложенной туда плотно металлической фольгой или проволокой, которая играет роль вращающейся теплопередающей поверхности. Материал фольги или проволоки тот же, что и у пластинчатого рекуператора – медь, алюминий или нержавеющая сталь. Ротор имеет горизонтальную ось вращения приводного вала, вращаемого электродвигателем с шаговым или инверторным регулированием. С помощью двигателя можно управлять процессом рекуперации. Коэффициент эффективности 75-90%. Эффективность рекуператора зависит от температур потоков, их скорости и частоты вращения ротора. Изменяя частоту вращения ротора, можно менять и эффективность работы. Замерзание влаги в роторе исключено, а вот смешивание потоков, их взаимное загрязнение и передачу запахов полностью исключить нельзя, так как потоки непосредственно контактируют друг с другом. Возможно смешивание до 3%. Роторные рекуператоры не требуют больших затрат электроэнергии, позволяют осушать воздух в помещениях с высокой влажностью. Конструкция роторных рекуператоров является более сложной, чем пластинчатых, а их стоимость и затраты на эксплуатацию более высокими. Тем не менее, приточно-вытяжные установки с роторными рекуператорами являются очень популярными благодаря их высокой эффективности.

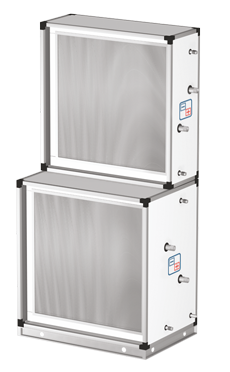

Рекуператоры с промежуточным теплоносителем.

Теплоноситель чаще всего вода или водные растворы гликолей. Такой рекуператор состоит из двух теплообменников, соединенных между собой трубопроводами с насосом для циркуляции и арматурой. Один из теплообменников помещен в канал с потоком вытяжного воздуха и получает теплоту от него. Теплота через теплоноситель с помощью насоса и труб переносится в другой теплообменник, расположенный в канале приточного воздуха. Приточный воздух воспринимает это тепло и нагревается. Смешивание потоков в этом случае полностью исключено, но из-за наличия промежуточного теплоносителя коэффициент эффективности этого типа рекуператоров относительно низок и составляет 45-55%. На эффективность можно влиять с помощью насоса, воздействуя на скорость движения теплоносителя. Основное преимущество и отличие рекуператора с промежуточным теплоносителем от рекуператора с тепловой трубой в том, что теплообменники в вытяжной и приточной установках можно располагать на расстоянии друг от друга. Положение для монтажа теплообменников, насоса и трубопроводов может быть как вертикальным, так и горизонтальным.

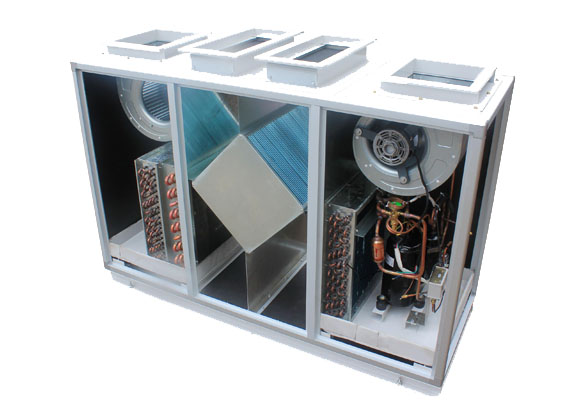

Тепловой насос.

Относительно недавно появилась интересная разновидность рекуператора с промежуточным теплоносителем – т.н. термодинамический рекуператор, в котором роль жидкостных теплообменников, труб и насоса играет холодильная машина, работающая в режиме теплового насоса. Это своеобразная комбинация рекуператора и теплового насоса. Она состоит из двух хладоновых теплообменников – испарителя-воздухоохладителя и конденсатора, трубопроводов, терморегулирующего вентиля, компрессора и 4-х ходового клапана. Теплообменники размещены в приточном и вытяжном воздуховоде, компрессор необходим для обеспечения циркуляции хладона, а клапан переключает потоки хладагента в зависимости от сезона и позволяет переносить теплоту из вытяжного воздуха в приточный и наоборот. При этом приточно-вытяжная система может состоять из нескольких приточных и одной вытяжной установки большей производительности, объединенных одним холодильным контуром. При этом возможности системы позволяют нескольким приточным установкам работать в разных режимах (нагрев/охлаждение) одновременно. Коэффициент преобразования теплового насоса СОР может достигать значений 4,5-6,5.

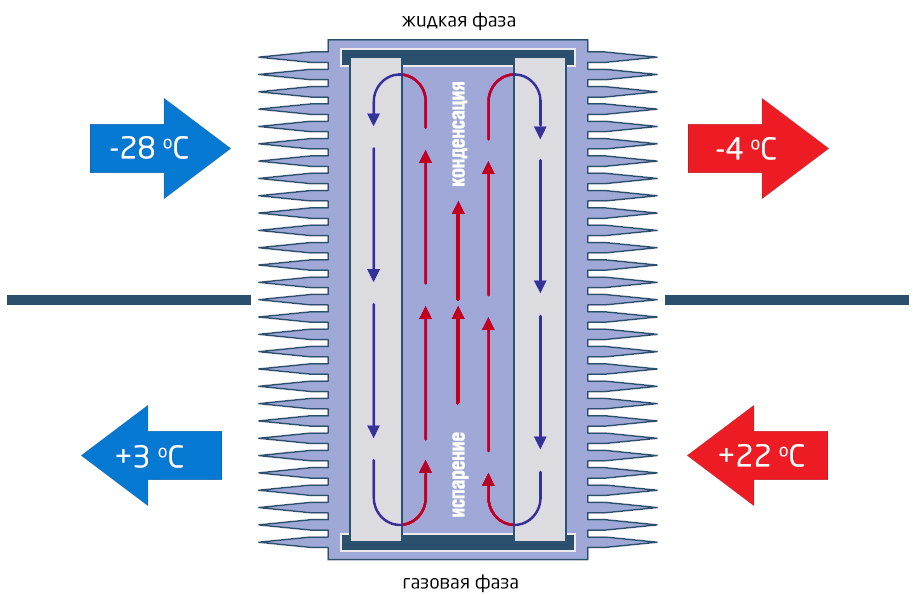

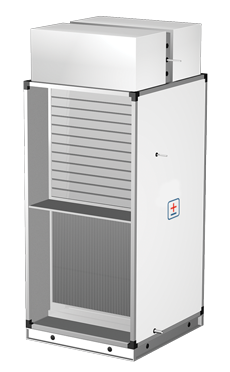

Рекуператор с тепловыми трубами.

По принципу работы рекуператор с тепловыми трубами похож на рекуператор с промежуточным теплоносителем. Разница лишь в том, что в потоки воздуха помещают не теплообменники, а так называемые тепловые трубы или точнее термосифоны. Конструктивно это герметично закрытые отрезки медной оребренной трубы, заполненные внутри специально подобранным легкокипящим хладоном. Один конец трубы в вытяжном потоке нагревается, хладон в этом месте кипит и передает воспринятое от воздуха тепло на другой конец трубы, обдуваемый потоком приточного воздуха. Здесь хладон внутри трубы конденсируется и передает тепло воздуху, который нагревается. Полностью исключены взаимное смешивание потоков, их загрязнение и передача запахов. Подвижных элементов нет, трубы в потоки помещают только вертикально либо под небольшим уклоном, чтобы хладон двигался внутри труб от холодного конца к горячему за счет силы тяжести. Коэффициент эффективности 50-70%. Важное условие для обеспечения работы его работы: воздуховоды, в которые установлены термосифоны, должны располагаться вертикально друг над другом.

Рекуператор камерного типа.

Внутренний объем (камера) такого рекуператора разделена заслонкой на две половины. Заслонка время от времени движется, меняя тем самым направление движения потоков вытяжного и приточного воздуха. Вытяжной воздух нагревает одну половину камеры, затем заслонка направляет сюда поток приточного воздуха и он нагревается от нагретых стенок камеры. Этот процесс периодически повторяется. Коэффициент эффективности достигает 70-80%. Но в конструкции есть подвижные детали, в связи с чем существует большая вероятность взаимного смешивания, загрязнения потоков и передачи запахов.

Расчет эффективности рекуператора.

В технических характеристиках рекуперативных вентиляционных установок многих фирм-производителей приводят, как правило, два значения коэффициента рекуперации – по температуре воздуха и его энтальпии. Расчет эффективности работы рекуператора может быть произведен по температуре или по энтальпии воздуха. Расчет по температуре учитывает явное теплосодержание воздуха, а по энтальпии – учитывается еще и влагосодержание воздуха (его относительную влажность). Расчет по энтальпии считается более точным. Для расчета необходимы исходные данные. Их получают путем замера температуры и влажности воздуха в трех местах: в помещении (где вентиляционная установка обеспечивает воздухообмен), на улице и в сечении приточной воздухораспределительной решетки (откуда в помещение попадает обработанный наружный воздух). Формула для расчета эффективности рекуперации по температуре следующая:

Kt = (T4 – T1) / (T2 – T1), где

• Kt – коэффициент эффективности рекуператора по температуре;
• T1 – температура наружного воздуха, oC;
• T2 – температура вытяжного воздуха (т.е. воздуха в помещении), оС;
• T4 – температура приточного воздуха, оС.

Энтальпия воздуха – это теплосодержание воздуха, т.е. количество теплоты, содержащейся в нем, отнесенное к 1 кг сухого воздуха. Энтальпию определяют с помощью i-d диаграммы состояния влажного воздуха, нанеся на нее точки, соответствующие замеренной температуре и влажности в помещении, на улице и приточного воздуха. Формула для расчета эффективности рекуперации по энтальпии следующая:

• Kh – коэффициент эффективности рекуператора по энтальпии;
• H1 – энтальпия наружного воздуха, кДж/кг;
• H2 –энтальпия вытяжного воздуха (т.е. воздуха в помещении), кДж/кг;
• H4 – энтальпия приточного воздуха, кДж/кг.

Экономическая целесообразность применения приточно-вытяжных установок с рекуперацией.

В качестве примера возьмем технико-экономическое обоснование применения вентиляционных установок с рекуперацией в системах приточно-вытяжной вентиляции помещений автосалона.

• объект – автосалон общей площадью 2000 м2;
• средняя высота помещений 3-6 м, состоит из двух выставочных залов, офисной зоны и станции технического обслуживания (СТО);
• для приточно-вытяжной вентиляции указанных помещений были выбраны вентиляционные установки канального типа: 1 единица с расходом воздуха 650 м3/час и потребляемой мощностью 0,4 кВт и 5 единиц с расходом воздуха 1500м3/час и потребляемой мощностью 0,83 кВт.
• гарантированный диапазон наружных температур воздуха для канальных установок составляет (-15…+40) оС.

Для сравнения энергопотребления произведем расчет мощности канального электрического воздухонагревателя, которая необходима для подогрева наружного воздуха в холодное время года в приточной установке традиционного типа (состоящей из обратного клапана, канального фильтра, вентилятора и электрического воздухонагревателя) с расходом воздуха 650 и 1500 м3/час соответственно. При этом стоимость электроэнергии принимаем 5 рублей за 1кВт*час.

• Qн – мощность воздухонагревателя, Вт;
• G – массовый расход воздуха через воздухонагреватель, кг/сек;
• Ср – удельная изобарная теплоемкость воздуха. Ср = 1000кДж/кг*К;
• Т – разность температур воздуха на выходе из воздухонагревателя и входе.

Таким образом, применение в холодное время года канальных установок с рекуперацией тепла вместо традиционных с использованием электрических воздухонагревателей позволяет уменьшить затраты электроэнергии при одном и том же количестве подаваемого воздуха более чем в 20 раз и тем самым позволяет снизить затраты и соответственно увеличить прибыль автосалона. Кроме этого, применение установок с рекуперацией позволяет уменьшить финансовые затраты потребителя на энергоносители на отопление помещений в холодное время года и на их кондиционирование в теплое время примерно на 50%.

Для большей наглядности произведем сравнительный финансовый анализ энергопотребления систем приточно-вытяжной вентиляции помещений автосалона, укомплектованных установками с рекуперацией тепла канального типа и традиционных установок с электрическими воздухонагревателями.

Система 1.

Система 2.

Традиционные канальные приточно-вытяжные вентиляционные установки -1ед. с расходом 650м3/час и 5ед. с расходом 1500м3/час.

• вентиляторы – 2*0,155 = 0,31 кВт*час;
• автоматика и приводы клапанов – 0,1кВт*час;
• электрический воздухонагреватель – 7,6 кВт*час;

• вентиляторы – 2*0,32 = 0,64кВт*час;
• автоматика и приводы клапанов – 0,1 кВт*час;
• электрический воздухонагреватель – 17,5 кВт*час.

Принимаем период использования подогрева в системах вентиляции 150 рабочих дней в год по 9 часов. Получаем 150*9 =1350 часов.

Эксплуатационные затраты составят: 5 руб.*6142,5 кВт = 30712,5 руб. или в относительном (к общей площади автосалона 2000 м2) выражении 30172,5 / 2000 = 15,1 руб./м2.

Энергопотребление традиционных систем составит: 99,21*1350 = 133933,5 кВт Эксплуатационные затраты составят: 5 руб.*133933,5 кВт = 669667,5 руб. или в относительном (к общей площади автосалона 2000 м2) выражении 669667,5 / 2000 = 334,8 руб./м2.

Можно рассчитать коэффициент экономии на эксплуатации вентиляционных систем с рекуперацией теплоты в режиме «нагрев» Кн = 334,8 / 15,1 = 22,2. Таким образом, в холодное время года эксплуатация установок с рекуперацией обходится дешевле эксплуатации традиционных вентиляционных установок более чем в 22 раза. Для сравнения энергопотребления произведем расчет холодопроизводительности канального воздухоохладителя для охлаждения наружного воздуха в теплое время года в приточной установке традиционного типа (состоящей из обратного клапана, канального фильтра, вентилятора и воздухоохладителя) с расходом воздуха 650 и 1500 м3/час соответственно. При этом стоимость электроэнергии принимаем 5 рублей за 1кВт*час.

Рекуператоры воздуха. Виды и принцип работы

С развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.

Основной функцией рекуператора является получение полезной энергии от удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом. В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.

В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».

Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.

При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)100/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.

• Роторный рекуператор
• Пластинчатый перекрестно-точный рекуператор
• Рекуператор с промежуточным теплоносителем
• Камерный рекуператор
• Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.

Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.

Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.

Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.

В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).

Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.

Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.

Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.

Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.

Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.

Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:

• ТП – температура приточного воздуха после рекуператора, °С,
• ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
• ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:

• IП – энтальпия приточного воздуха после рекуператора, °С,
• IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
• IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.

• Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
• Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
• Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
• Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

• Возможность совмещения приточной и вытяжной установки в одном корпусе
• Габариты установки
• Желаемая эффективность
• Возможность небольших перетечек
• Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

Рекуперация тепла в системах вентиляции: принцип работы и варианты исполнения

В процессе вентилирования из помещения утилизируется не только отработанный воздух, но и часть тепловой энергии. Зимой это приводит к увеличению счетов на энергоресурсы.

Сократить неоправданные расходы, не в ущерб воздухообмену, позволит рекуперация тепла в системах вентиляции централизованного и локального типа. Для регенерации тепловой энергии используются разные виды теплообменников – рекуператоры.

Понятие рекуперации: принцип работы теплообменника

В переводе с латинского, рекуперация означает возмещение или обратное получение. В отношении теплообменных реакций, рекуперация характеризуется как, частичный возврат энергии, затраченной на проведение технологического действия с целью применения в этом же процессе.

В вентиляционной системе принцип рекуперации используется для экономии тепловой энергии.

По аналогии происходит рекуперация охлаждения в жаркую погоду – теплые приточные массы нагревают выводимую «отработку» и их температура понижается.

Процесс регенерации энергии осуществляется в рекуперационном теплообменнике. Устройство предусматривает наличие теплообменного элемента и вентиляторов для прокачивания разнонаправленных воздухопотоков. Для управления процессом и контроля качества подачи воздуха используется система автоматики.

Конструкция разработана так, чтобы приточные и вытягиваемые потоки находились в отдельных отсеках и не смешивались – теплоутилизация осуществляется через стенки теплообменника.

Разобраться и понять, что такое вентиляция с рекуперацией поможет наглядная схема циркуляции воздуха.

Через вытяжки во влажных помещениях (туалет, ванная, кухня) происходит отток отработанного воздуха. До того, как удалиться наружу, он проходит сквозь рекуператор и оставляет часть тепла. Подаваемый воздух движется во встречном направлении, нагревается и поступает в жилые комнаты (+)

Целесообразность рекуператора в вентиляции

Говорить о целесообразности обустройства рекуперативной вентиляции можно, оценив эффективность системы и сопоставив ее достоинства с недостатками.

От отработанного вытягиваемого наружу воздуха забирается часть тепла и передается нагнетаемым свежим струям, направленным вовнутрь помещения. Это позволяет снизить теплопотери до 70% (+)

Необходимость использования рекуперации тепла наиболее актуальна в зданиях с принудительным выводом воздуха. Как правило, это малоинерционные строения, возведенные с использованием инновационных теплоизоляционных технологий (дома из сэндвич-панелей, газосиликатных плит, пеноблоков).

В таких постройках стены плохо аккумулируют тепло, а естественный воздухообмен малоэффективен.

Однако проблемы с циркуляцией воздуха характерны и для «традиционных» построек из кирпича и бетона. Наличие герметичных тепло-звукоизолирующих ПВХ-окон блокирует циркуляцию с естественным побуждением – приток свежего воздуха останавливается, а тяга в вентканале опрокидывается или стремится к нулю.

Решение проблемы «евроокон» — организация принудительной вентиляции. Система восстанавливает воздухообмен, но при этом теплопотери увеличиваются до 60%. И здесь уже не обойтись без тепловой рекуперации.

Эффективность обменного процесса выражается в процентах и показывает количество затраченного тепла от вытяжного воздуха на обогрев свежей «приточки»

Показатель КПД вентиляционной рекуперации тепла:

• 0% — открытое окно – теплый воздух удаляется в атмосферу, а холодный попадает вовнутрь, понижая температуру в помещение;
• 100% — приточный воздух разогревается до температуры «отработки» — технически реализовать невозможно;
• 30-90% — допустимый параметр, хорошей считается рекуперация с эффективностью 60% и более, КПД свыше 80% — отличный теплообмен.

Эффективность системы зависит от типа рекуператора, габаритов помещения и расхода воздуха. В любом случае, использование рекуперационной вентиляции даже с КПД в 30% выгоднее, чем ее отсутствие. Кроме существенной экономии на энергоресурсы, «регенерация» тепла улучшает общий микроклимат в помещении.

Недостатки использования теплообменника:

Высокие первоначальные инвестиции часто становятся главным аргументом против энергоэффективной вентиляции.

Целесообразно вкладывать деньги в ту систему, которая окупиться в течение 5-8 лет. Надо учесть, что для обслуживания комплекса придется нести дополнительные расходы, например, периодическая замена вентиляторов

Особенности разных видов теплообменников

Конструкция рекуператора определяет схему движения теплоносителя, эффективность вентиляционной системы, класс энергопотребления и стоимость оборудования. Применяется пять вариантов теплообменников: пластинчатый, роторный, тепловые трубки, камерные устройства и модели с промежуточным теплоносителем.

Пластинчатый рекуператор – простота конструкции

Основа теплообменника – герметичная камера с множеством параллельных воздуховодов. Каналы разделены перегородками – теплопроводящими пластинами, изготовленными из стали или алюминия.

Волнообразные пластины (60-70 штук) сгруппированы в одном блоке так, чтобы образованные каналы располагались перекрестно друг к другу – созданная турбулентность улучшает теплообмен (+)

Потоки газов движутся навстречу друг друга, пересекаются в кассете рекуператора, но не перемешиваются. Тепловой обмен осуществляется за счет единовременного охлаждения и нагрева пластинок с разных сторон.

Достоинства перекрестного теплообменника:

• простота монтажа и настройки оборудования;
• исключение контакта воздушных масс;
• доступная стоимость и компактные габариты;
• отсутствие трущихся и подвижных деталей.

Показатель эффективности варьируется в диапазоне 40-70%.

Основной недостаток пластинчатой модели – оседание конденсата в вытяжном канале и образование наледи зимой. Для размораживания агрегата входящая струя перенаправляется в обход теплообменника, а теплый выходящий поток растапливает лед на пластинах.

В режиме «разморозки» экономия энергии не происходит, для подогрева поступающего воздуха применяются калориферы мощностью до 5 кВт. Усредненное значение КПД падает на 20% (+)

Возможны два пути решения проблемы:

При выборе перекрестного теплообменника следует учесть эксплуатационные особенности пластин.

Их характеристики зависят от материала изготовления:

Гигроцеллюлозный рекуператор наиболее экономичен и оптимален для вентиляции жилых построек.

Роторный рекуператор – высокая эффективность системы

Теплообменник представлен в виде цилиндра, заполненного прослойками гофрированного металла. По мере вращения барабанной установки в каждый отсек поочередно поступают теплые или холодные струи воздуха.

Конструкция роторного рекуператора: вал вращения и два воздушных канала. Один участок ротора нагревается «отработкой», барабан прокручивается и тепло перенаправляется холодным массам, сосредоточенным в соседнем канале (+)

КПД теплообмена определяется скоростью вращения ротора, эффективность работы можно регулировать.

Аргументы «за» роторный рекуператор:

• возврат тепла до 65-90%;
• экономичность расхода электроэнергии;
• частичное возмещение влаги – можно обойтись без увлажнителя;
• период окупаемости – до 4-х лет.

Несмотря на высокую эффективность, теплообменник барабанного типа не стал лидером среди аналогичных установок.

Минусы вентиляционной системы:

Из-за громоздкости роторные установки используются преимущественно на промышленных предприятиях.

Для минимизации смешивания воздухопотоков роторные рекуператоры дополняются промежуточными секторами – здесь микроканалы продуваются свежим воздухом, который поступает обратно в вытяжку. Минус схемы – снижение КПД (+)

Связанные теплообменники – гликолевая модель

Рекуперационную установку с промежуточным теплоносителем из-за конструктивных особенностей часто называют связанными теплообменниками или глеколевым агрегатом. Это одна из самых гибких систем теплоутилизации. Один теплообменник врезается в приточный канал, а второй – в вытяжку.

В схеме обвязки присутствуют: циркуляционный насос, расширительный бак, воздушный клапан, контроллер, температурный датчик, предохранительный клапан, индикатор давления (+)

Принцип работы. Гликолиевый состав циркулирует между теплообменниками. Температура теплоносителя возрастает благодаря разогретому удаляемому потоку, а затем тепловая энергия передается свежему воздуху. Замкнутая система исключает смешивание встречных воздушных масс.

Особенности работы теплообменников с теплоносителем:

• КПД – 45-55%;
• регулировка эффективности с помощью насоса – выбирается скорость движения антифриза;
• возможность размещения приточно-вытяжных воздуховодов удаленно друг от друга (до 800 м);
• монтаж рекуператора осуществляется вертикально или горизонтально;
• в сильный мороз поверхность вытяжного теплообменника обмерзает – появляется лед; использование антифриза позволяет эксплуатировать рекуператор, не прибегая к разморозке;
• срок окупаемости системы – до 2-х лет;
• допустима комбинация 1 вытяжки и нескольких притоков или наоборот.

Объем удаляемого и поступаемого воздуха должен быть приблизительно равным. Такие рекуператоры обычно используются, если приток токсичен или сильно загрязнен, когда смешивание потоков недопустимо.

Камерный узел – универсальность применения

Конструктивно, камерный теплообменник – закрытый короб, разделенный внутри движущейся заслонкой. Открывающаяся перегородка определяет схему работы рекуператора.

Отток проходит вдоль одного канала, а приток поступает во вторую камеру. В теплообменнике теплые массы нагревают стенки первого отсека. Через время заслонка передвигается и воздухопоток изменяет направление

В результате – приток движется вдоль теплых стенок первого воздуховода, а «отработка» нагревает поверхность второй камеры. В определенный момент перегородка становится обратно и цикл повторяется.

Преимущества камерного теплообменного узла:

• КПД – 80-90%;
• в тандеме с качественной теплоизоляцией расходы на отопление сводятся к минимуму;
• простота монтажа – помощь специалистов понадобится при выборе параметров вентустановки;
• сохранение уровня влажности;
• исключено обмерзание системы.

Камерный рекуператор – отличный вариант для регионов, где в течение года длительный период наблюдается существенный дисбаланс между температурой внутри помещения и на улице.

К недостаткам узла регенерации тепла относятся:

• необходимость регулярного техобслуживания подвижных элементов;
• встречные воздушные струи частично смешиваются – запахи и примеси могут поступать обратно в здание.

Для сокращения подмеса система комплектуется фильтрующим элементом . Воздух становится чище, но эффективность рекуператора падает.

Тепловые трубки – закрытая система теплообмена

Рекуператор состоит из множества медных или алюминиевых трубок, заполненных легкоиспаряющимся веществом, например, фреоном. Принцип функционирования трубчатого теплообменника базируется на физических процессах – изменении состояния вещества при нагревании.

Термотрубка размещается вертикально – нижний конец теплообменника в вытяжном канале, а верх – в приточном воздуховоде. Исходящие потоки огибают конец трубки – фреон нагревается, вскипает и выпаривается (+)

Газ поднимается и отдает тепловую энергию притоку, после чего фреон конденсируется и стекает вниз рекуператора. Термический цикл повторяется по кругу.

Технико-эксплуатационные характеристики трубчатого теплообменника:

• эффективность устройства – до 65%;
• бесшумность работы благодаря отсутствию движущихся элементов;
• простота конструкции и неприхотливость в обслуживании;
• компактность — небольшие габариты и незначительный вес;
• энегронезависимость – теплоноситель циркулирует естественным путем;

Веское преимущество состоит в том, что воздушные потоки притока и обратки не перемешиваются.

Слабые стороны тепловых трубок:

• высокий уровень КПД достигается при узком температурном диапазоне – при резком перегреве весь фреон испаряется, а при недостаточном нагреве интенсивность парообразования замедляется;
• невысокая прочность трубок – изменение формы или разгерметизация снижает работоспособность оборудования.

Трубчатые рекуператоры применяются в частном строительстве, в административных, офисных зданиях и небольших промышленных площадях.

Способы организации рекуперативной вентиляции

Рекуперация обустраивается одним из способов: централизованно и децентрализовано. В первом случае через теплообменник проходят вентиляционные потоки со всего помещения, во втором – с одной комнаты.

Централизованный комплекс – приточно-вытяжная установка

Централизованная система обустраивается на этапе строительства или капитальной модернизации вентсистемы.

Подбирается принудительная приточно-вытяжная установка (ПВУ) с вмонтированным рекуператором. Основной критерий выбора – общая производительность комплекса из расчета на весь объем воздуха в сооружении (+)

ПВУ с рекуператором обеспечивает достаточный воздухообмен даже в домах с герметичными окнами. При этом воздухопотоки распределяются равномерно, не создавая сквозняков.

Комплексные приточно-вытяжные установки моноблочного типа укомплектованы:

• вентиляторами – круглосуточная подача чистого воздуха и выброс струй, насыщенных углекислым газом;
• нагревателями – предварительный подогрев притока;
• фильтрами – задерживают пыль и микрочастицы;
• рекуператором — могут использоваться разные типы установок.

Функционал некоторых ПВУ расширен таймером отсрочки работы, регулятором мощности, датчиками уровня влажности и тд.

Корпус моноблочных моделей покрыт шумопоглощающим материалом, благодаря чему работа ПВУ становится очень тихой. Возможны вертикальные, горизонтальные и подвесные варианты исполнения вентустановок

Хорошо зарекомендовали себя рекуперационные моноблочные ПВУ производства: «Вентс» (Украина), Dantherm (Дания), «Daikin» (Япония), «Dantex» (Англия).

Локальные агрегаты – дополнение к действующей вентсистеме

Для восстановления циркуляции воздушных масс в эксплуатируемом помещении подойдут децентрализованные приточники с рекуперацией тепла.

Они врезаются в фасад здания или монтируются через окно. Их основная задача — улучшение приточной вентиляции в доме.

В локальных рекуператорах предусмотрен вентилятор и пластинчатый теплообменник. «Рукав» приточника изолирован шумопоглощающим материалом. Блок управления компактных вентустановок размещается на внутренней стене

Особенности децентрализованных вентсистем с рекуперацией:

• КПД – 60-96%;
• невысокая производительность – устройства рассчитаны на обеспечения воздухообмена в помещениях до 20-35 кв.м;
• доступная стоимость и широкий выбор агрегатов, начиная от обычных стеновых клапанов до автоматизированных моделей с многоступенчатой системой фильтрации и возможностью регулировки влажности;
• простота монтажа – для ввода в эксплуатацию не требуется прокладка воздуховодов, установить стеновой клапан можно самостоятельно.

Популярные производители локальных рекуператоров: Prana (Украина), O.Erre (Италия), Blizzard (Германия), Вентс (Украина), Aerovital (Германия).

Важные критерии выбора стенового приточника: допустимая толщина стены, производительность, КПД рекуператора, диаметр воздушного канала и температура перекачиваемой среды

Принцип функционирования централизованного рекуператора, расчет КПД:

Устройство и порядок работы децентрализованного теплообменника на примере стенового клапана Prana:

Через вентсистему из помещения уходит порядка 25-35% тепла. Для сокращения потерь и эффективной теплоутилизации используются рекуператоры. Климатическое оборудование позволяет задействовать энергию отработанных масс для нагрева поступающего воздуха.

Типы систем рекуперации тепла в системах вентиляции

При постройке дома необходимо выбрать и установить систему для рекуперации тепла в системах вентиляции. Существует несколько модификаций вентиляционного оснащения, которое выбирают в зависимости от его производителя. Оборудование природного импульса включает в себя нагнетательные клапаны для стен и окон, обеспечивающие поступление свежего воздуха в комнаты. Для удаления запахов из туалетных и ванных комнат, а также из кухонь устанавливают вытяжные воздуховоды.

Преимущества и недостатки воздухообмена

Воздухообмен получается из-за разницы температур в комнате и за её пределами. В летнее время температуры выравниваются как внутри, так и снаружи комнат. То есть воздухообмен приостанавливается. В зимний период эффект проявляется более оперативно, но при этом потребуется больше энергозатрат для нагрева холодного уличного воздуха.

Составная вытяжка является системой с принудительной вентиляцией и с естественной циркуляцией воздуха. Недостатками являются:

• большая нагрузка на систему отопления;
• слабый воздухообмен в доме.

К преимуществам можно отнести невысокую цену и отсутствие внешних природных факторов. Но при этом по качеству и функциональности аэрация не может считаться полноценной вентиляцией.

Для обеспечения комфортных условий в новых жилых домах устанавливают универсальные системы вынужденной аэрации. Системы с рекуператором обеспечивают поступление свежего воздуха нормальной температуры с одновременным удалением отработанного воздуха из помещений. Вместе с этим происходит теплоотвод из нагнетательного потока.

Типы рекуператоров

В зависимости от типов рекуператоров и размеров помещений, в которых установлена вентиляция, происходит улучшение микроклимата более или менее эффективно. Но даже при установленной рекуперации при коэффициенте полезного действия всего лишь 30% экономия энергоресурсов будет значительной, а также происходит улучшение общего микроклимата в комнатах. Но имеются у теплообменников и недостатки:

• увеличение потребления электроэнергии;
• выделение конденсата, а зимой возникает обледенение, что может привести к поломке рекуператора;
• сильный шум при работе, доставляющий большие неудобства.

Теплообменные аппараты или теплоутилизаторы в системах вентиляции с усиленной теплошумоизоляцией работают очень тихо.

Рекуператоры направленного движения теплоносителей предполагают вентиляцию и утилизацию тёплого отработанного воздуха. Аппарат осуществляет перемещение воздуха в двух направлениях с одинаковой скоростью. С теплоутилизаторами повышается комфортность жизни в домах.

При этом значительно снижаются расходы на отопление и вентиляцию, соединяя оба серьёзных процесса в один. Такие аппараты можно использовать как в жилых, так и в производственных помещениях. Таким образом, экономия денежных средств составит приблизительно от тридцати до семидесяти процентов. Теплоутилизаторы можно разделить на две группы: теплообменники простого действия и тепловые насосы для увеличения запаса утилизируемой теплоты. Теплообменники можно использовать лишь в тех случаях, когда ресурсы источников больше ресурсов микроклимата, которому передаётся теплоэнергия.

Разветвлённая система утилизации тепла

Устройства, передающие тепло от источников к потребителям при помощи промежуточных рабочих тел, например, жидкостей, циркулирующих в замкнутых контурах, состоящих из циркуляционных насосов, трубопроводов и теплообменников, находящихся в нагреваемых и охлаждаемых камерах, называются рекуператорами с промежуточными теплоносителями. Такое оборудование широко применяется в разных теплообменниках и циркуляционных насосах при больших расстояниях между источником и потребителем тепла.

Этот принцип используется в разветвлённой системе утилизации тепла и энергопотребителей с разными характеристиками. Работа теплоутилизатора с промежуточным теплоносителем состоит в том, что процесс в нём протекает в диапазоне водяного пара с изменением агрегатного состояния при постоянной температуре, давлении и объёме. Эксплуатация утилизаторов с тепловыми насосами отличается тем, что движение рабочей жидкости в них производится компрессором.

Аппараты смешанного действия

Для утилизации тепла вытяжного воздуха и для согревания приточного воздуха применяют обменники рекуператорного или контактного типа. Могут также устанавливаться аппараты смешанного действия, то есть один — рекуператорного действия, а второй — контактного. Желательно устанавливать промежуточные теплоносители безвредные, недорогие, не вызывающие коррозию в трубопроводах и теплообменниках. До недавнего времени в роли промежуточных теплоносителей выступали только вода или водные гликоли.

В настоящий момент их функции успешно выполняет холодильный агрегат, который работает как тепловой насос в комбинации с рекуператором. Теплообменники располагаются в приточных и вытяжных воздуховодах, а при помощи компрессора осуществляется циркуляция фреона, потоки которого переносят тепло из вытяжного воздушного потока в приточный и обратно. Всё зависит от времени года. Такая система состоит из двух и более приточных и одной вытяжной установки, которые объединяет один холодильный контур, что обеспечивает синхронную работу установок в разных режимах.

Вторичное применение материалов и энергии

С подорожанием материалов или энергии всё актуальнее становится возвращение частей материалов и энергии для вторичного применения в этом же технологичном процессе. Из-за всё большего потребления энергии возникает необходимость в приобретении природного газа, каменного угля, мазута. Вентиляционные и охлаждающие системы используют тепло отводимого воздуха при нагревании нагнетательного микроклимата, что позволяет понизить вдвое расходование тепла системой вентиляции.

Особенности пластинчатой и роторной конструкций

Самая простая конструкция у пластинчатого рекуператора. Основой такого теплообменника является герметическая камера с параллельными воздуховодами. Его каналы разделяются стальными или алюминиевыми теплопроводными пластинками. Недостатком этой модели является образование конденсата в вытяжных каналах и появление ледяной корки в зимнее время. При размораживании оборудования поступающий воздух идёт на теплообменник, а тёплые исходящие воздушные массы способствуют растапливанию льда на пластинах. Для предотвращения подобных ситуаций предпочтительнее использовать пластины из алюминиевой фольги, пластика или целлюлозы.

Роторные рекуператоры являются самыми высокоэффективными аппаратами и представляют собой цилиндры с гофрированными металлическими прослойками. При вращении барабанной установки в каждую секцию входит тёплый или холодный поток воздуха. Так как коэффициент полезного действия обуславливается темпом вращения ротора, таким аппаратом возможно управлять.

К достоинствам можно отнести возвращение тепла приблизительно 90%, экономичное расходование электричества, увлажнение воздуха, кратчайшие сроки окупаемости. Чтобы рассчитать эффективность рекуператора, необходимо измерить температуру воздуха и вычислить энтальпию всей системы по формуле: H = U + PV (U — внутренняя энергия; P — давление в системе; V — объём системы).

Системы приточно-вытяжной вентиляции с рекуперацией и рециркуляцией тепла

Рециркуляция воздуха в системах вентиляции представляет собой смешение некоторого количества отработанного (вытяжного) воздуха, к приточному потоку. Благодаря этому достигается снижение затрат энергии на нагрев свежего воздуха в зимний период года.

Схема приточно-вытяжной вентиляции с рекуперацией и рециркуляцией,
где L – расход воздуха, T – температура.

Рекуперация тепла в вентиляции – это способ передачи тепловой энергии от потока отработанного воздуха, к потоку приточного. Рекуперация применяется при наличии разности температур между удаляемым и приточным воздухом, для повышения температуры свежего воздуха. Данный процесс не подразумевает смешения воздушных потоков, процесс передачи теплоты происходит через какой-либо материал.

Температура и движение воздуха в рекуператоре

Устройствами, которые осуществляют рекуперацию теплоты, носят название рекуператоры теплоты. Они бывают двух видов:

Теплообменники-рекуператоры – они передают тепловой поток через стенку. Они чаще всего встречаются в установках систем приточно-вытяжной вентиляции.

Теплоообименники – рекуператоры

Регенеративные рекуператоры – в первом цикле, которые нагреваются от уходящего воздуха, во втором охлаждаются, отдавая тепло приточному.

Система приточно-вытяжной вентиляции с рекуперацией является наиболее распространенным способом использования рекуперации теплоты. Основным элементом данной системы является приточно-вытяжная установка, в составе которой установлен рекуператор. Устройство приточной установки с рекуператором, позволяет передать нагреваемому воздуху до 80-90% теплоты, что значительно снижает мощность калорифера, в котором происходит подогрев приточного воздуха, в случае нехватки теплового потока от рекуператора.

Особенности применения рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствием подмешивания воздуха из помещения к наружному . Рекуперация тепла применима для большинства случаев, в то время как рециркуляция имеет ряд ограничений, которые указаны в нормативных документах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляция) в следующих ситуациях:

• В помещениях, расход воздуха в которых определяется из расчета выделяемых вредных веществ;
• В помещениях, в которых имеются болезнетворные бактерии и грибки в повышенных концентрациях;
• В помещениях, с наличием вредных веществ, возгоняемые при контакте с нагретыми поверхностями;
• В помещениях категории Б и А;
• В помещениях, в которых производятся работы с вредными или горючими газами, парами;
• В помещениях категории В1-В2, в которых могут выделяться горючи пыли и аэрозоли;
• Из систем, с наличием в них местных отсосов вредных веществ и взрывоопасных смесей с воздухом;
• Из тамбуров-шлюзов.

Рециркуляция:
Рециркуляция в приточно-вытяжных установках активно применяется чаще при большой производительности систем, когда воздухообмен может быть от 1000-1500 м 3 /ч до 10000-15000 м 3 /ч. Удаляемый воздух несет в себе большой запас тепловой энергии, подмешивание его в поток наружного, позволяет повысить температуру приточного воздуха, тем самым снизится требуемая мощность нагревательного элемента. Но в подобных случаях перед повторной подачей в помещение, воздух должен пройти систему фильтрации.

Вентиляция с рециркуляцией позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха поступает в систему вентиляции повторно.

Рекуперация:
Приточно-вытяжные установки с рекуперацией возможно устанавливать практически при любых расходах воздуха (от 200 м 3 /ч и до нескольких тысяч м 3 /ч), как при маленьких так и при больших. Рекуперация так же позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность энергии на нагревательном элементе.

Относительно небольшие установки применяют в системах вентиляции квартир, коттеджей. В практике приточно-вытяжные установки монтируют под потолком (например, между перекрытием и навесным потолком). Данное решение требует от установки некоторых специфических требований, а именно: незначительные габаритные размеры, низкий уровень шума, простое обслуживание.

Приточно-вытяжная установка с рекуперацией требует обслуживания, что обязывает сделать в потолке люк для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы приточно-вытяжных установок

Приточно-вытяжная установка с рекуперацией или с рециркуляцией, имеющая в своем арсенале и первый, и второй процесс, всегда сложный организм, требующий высокоорганизованного управления. Приточно-вытяжная установка скрывает за своим защитным коробом такие основные компоненты как:

• Два вентилятора различного типа, которые определяют производительность установки по расходу.
• Теплообменник рекуператор – нагревает приточный воздух путем передачи тепла от удаляемого воздуха.
• Электрический нагреватель – нагревает приточный воздух до нужных параметров, в случае нехватки теплового потока от вытяжного воздуха.
• Воздушный фильтр – благодаря нему производится контроль и очистка наружного воздуха, а также обработка вытяжного перед рекуператором, для защиты теплообменника.
• Воздушные клапана с электроприводами – могут быть установлены перед выходными воздуховодами для дополнительного регулирования воздушным потоком и перекрытия канала при выключенном оборудования.
• Байпас – благодаря которому воздушный поток можно направить мимо рекуператора в теплый период года, тем самым не нагревать приточный воздух, а подавать его напрямую в помещение.
• Камера рециркуляции – обеспечивающая подмес удаляемого воздуха в приточный, тем самым обеспечивая рециркуляцию воздушного потока.

Помимо основных составляющих приточно-вытяжной установки в нее также входит большое количество мелких комплектующих, таких как датчики, система автоматики для управления и защиты и т.д.

Датчик температуры приточного воздуха

Датчик температуры вытяжного воздуха

Воздушный клапан с электроприводом

Датчик температуры наружного воздуха

Датчик температуры удаляемого воздуха

Фильтр на притоке

Термостат защиты от перегрева

Фильтр на вытяжке

Датчик фильтра приточного воздуха

Датчик расхода приточного вентилятора

Датчик фильтра вытяжного воздуха

Термостат защиты от замораживания

Клапан вытяжного воздуха

Привод водяного клапана

Клапан приточного воздуха

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляцией

Несмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:
Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м 3 /ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность:
Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:
Ц ₁ =S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:
N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:
Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период)

Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:
S_{г.в .}= 1500 руб./гкал. Ккал=4,184 кДж

Для нагрева нам потребуется следующее количество тепла:
Q_(г.в.) = N * 214 * 24 * 3600 / (4,184 * 106)= 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 Гкал

В работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:
Ц₃ = S_(г.в.) * Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный
период года:

Электрический нагреватель	Электрический нагреватель + рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.

В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Особенности применения систем рекуперации тепла в системах вентиляции общественных зданий

Мысовских, П. В. Особенности применения систем рекуперации тепла в системах вентиляции общественных зданий / П. В. Мысовских, И. Н. Петриков. — Текст : непосредственный // Молодой ученый. — 2021. — № 9 (351). — С. 17-19. — URL: https://moluch.ru/archive/351/78910/ (дата обращения: 22.02.2023).

В рамках данной статьи рассматриваютсяособенности применения систем рекуперации тепла в системах вентиляции общественных зданий на примере торгового центра, а также отражаются современные тенденции в развитии систем вентиляции с точки зрения повышения эффективности мероприятий по энергосбережению в России.

Ключевые слова: рекуперация воздуха, вентиляция, энергосбережение общественных зданий.

В свете мирового роста цен на энергоносители и стремительному переходу всех стран мира на путь более эффективного использования энергетических ресурсов ученые, инженеры-проектировщики и производители инженерного оборудования стремятся создавать и реализовывать наиболее оптимизированные решения по использованию тепловой энергии в системах теплогазоснабжения и вентиляции зданий и сооружений.

Одним из таких примеров является применение приточно-вытяжных вентиляционных систем с механическим побуждением и утилизацией теплоты удаляемого воздуха при помощи встроенного рекуператора.

Рекуперация воздуха — это процесс теплообмена, при котором забирается тепловая энергия от удаляемого воздуха и передается свежему нагнетаемому воздуху. При этом современный рекуперационный теплообменник позволяет не допустить смешивания приточного и удаляемого воздуха.

Так, владельцу торгового центра данный тип оборудования предоставляет возможность не только обеспечивать нормируемый воздухообмен в помещениях, нагрев и очистку приточного воздуха, но и экономить денежные средства на эксплуатации системы путем использования части удаляемой теплоты для обогрева помещений, тем самым вносить вклад в мировую экономию энергоресурсов, а также способствовать сокращению выбросов тепла в атмосферу.

С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, применение системы вентиляции со встроенным узлом рекуперации позволяет сэкономить до 30 % электроэнергии [2].

Наиболее популярным решением по размещению данных установок выступает размещение на кровле здания за счет простоты и скорости монтажа, а также больших габаритов оборудования.

В отдельных случаях, воздухо-воздушные теплоутилизаторы допускается размещать в помещениях для вентиляционного оборудования, но при соблюдении всех правил размещения подобного оборудования, указанных в нормативной литературе и в том числе в СП «Отопление, вентиляция и кондиционирование воздуха» [4].

При этом необходимо учитывать низкие температуры наружного воздуха в холодный период года и вероятность обмерзания оборудования, а также допустимость смешивания удаляемого и поступающего воздуха. В связи с этим, среди множества типов оборудования наиболее подходящими могут стать приточно-вытяжные установки промышленного исполнения со встроенным модулем рекуперации с промежуточным теплоносителем. В данном случае такая система является примером центральной вентиляции.

Такой рекуператор состоит из двух теплообменников, один из которых располагается в приточном канале вентиляции, а другой в вытяжном. Между ними в замкнутой системе циркулирует антифриз, который в теплообменнике вытяжного канала аккумулирует тепло, а в теплообменнике приточного его отдаёт. Таким образом и происходит рекуперация тепла. Риск передачи запахов и загрязнений в такой системе отсутствует. Теплообмен можно регулировать, изменяя скорость протока антифриза и величину воздушного потока [3]. Использование в качестве теплоносителя антифриза вместо воды снижает вероятность замерзания оборудования при низких температурах.

Но несмотря на большое количество преимуществ, рекуперационные системы обладают и рядом минусов. Например, ограниченность температур использования в холодный период времени. В зависимости от выпускаемой модели и температуры наружного воздуха в регионах использования, в ряде рекуператоров используется предварительный подогрев входящего воздуха до температуры, исключающей образование наледи. Это приводит к снижению КПД рекуператора. Дополнительно следует учесть, что эффективность работы рекуператора зависит от температуры наружного воздуха, в связи с чем при понижении уличной температуры КПД оборудования может значительно снижаться. Помимо этого, ввиду усложнения конструкции, такие системы требуют большего ухода и качественного обслуживания квалифицированными рабочими в процессе эксплуатации. Также, в зависимости от типа рекуператора, возможны дополнительные ограничения на установку. Так, воздухо-воздушные теплоутилизаторы роторного типа из-за открытости камер рекуператора, несут возможный риск смешивания сред и проникновения внутрь помещения грязи и микробов, из-за чего имеют ряд дополнительных требований по размещению и применению, указанных в нормативной литературе.

По итогу обзора можно сделать вывод о том, что системы рекуперации тепла в системах вентиляции общественных зданий являются признаком более современного и эффективного подхода к разработке систем вентиляции зданий, но требуют профессионального подхода к проектированию, подбору, расчёту и обслуживанию подобных систем.

1. Федеральный закон от 23.11.2009 № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».
2. Вентиляция с рекуперацией тепла. — Текст: электронный // air-ventilation.ru: [сайт]. — URL: https://www.air-ventilation.ru/chto-takoe-rekuperatsiya.html (дата обращения: 24.02.2021).
3. Рекуперация тепла. — Текст: электронный // teplo-heat.ru: [сайт]. — URL: https://www.teplo-heat.ru/tekhnologii/2-rekuperatsiya-tepla (дата обращения: 26.02.2021).
4. СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха».

Основные термины (генерируются автоматически): наружный воздух, система вентиляции, удаляемый воздух, нормативная литература, рекуперация воздуха, система, система рекуперации тепла, температура, тепловая энергия, торговый центр.

Рекуперация тепла в системах вентиляции

При функционировании вентиляции в любом здании вместе со старым и загрязненным воздухом наружу выходит большое количество тепла. Чтобы не прогревать систему безостановочно и не тратить на это теплоноситель, рекомендуется предусмотреть возврат части тепла от покидающего помещение нагретого воздуха (рекуперацию).

Согласно экспертным подсчетам, при обычном, классическом устройстве системы вентиляции дом теряет с выходящим воздухом до 40% расходующейся на отопление энергии. Это означает, что примерно такая часть энергоносителей (газа, электроэнергии дизтоплива) тратится на обогрев окружающей атмосферы.

Система, в которой предусмотрена рекуперация тепла, обеспечивает возврат большей части теплого воздуха обратно в помещение и значительную экономию энергоресурсов. В результате отопление становится более экономичным.

Принцип работы системы

Прежде, чем выпустить из дома спертый и загрязненный запахами и выдыхаемой углекислотой, но нагретый отопительными приборами теплый воздух, его пропускают через теплообменник (рекуператор). В нем воздух отдает накопленное в помещении тепло, которое затем используется для подогрева потока, поступающего снаружи.

Такое решение позволяет не применять энергию нагревательных приборов (и расходовать энергоноситель) для подогрева воздуха от «забортной» до комфортной комнатной температуры. Фактически, эта дополнительная энергия дается владельцу бесплатно. И не стоит ни копейки (если не считать амортизации ранее приобретенного рекуператора).

Если учесть постоянно дорожающие во всем мире энергоресурсы (а также борьбу экологов за снижение их потребления и угрозу глобального потепления), рекуперация тепла в вентиляционных системах становится очень востребованным элементом, особенно в частных домах.

Разновидности установок для рекуперации

В настоящее время наибольшую популярность приобрели два типа устройств:

Рассмотрим особенности каждой из них и постараемся учесть их преимущества и возможные недостатки.

Пластинчатая рекуперация

Как становится видно из названия, основным элементом устройства являются теплообменные пластины. Выходящий воздух, проходя через них, отдает тепло и остывает перед выходом на улицу. Входящий же воздух при прохождении нагревается, и в помещение поступает значительно более теплым, чем температура снаружи.

КПД такого устройства достигает 60% при правильной установке. Воздушные потоки, направленные в разные стороны, не смешиваются, и экологичность составляет 100%. Среди основных преимуществ технологии – простота и низкая стоимость. Недостатком является образование конденсата, образующегося на пластинах при охлаждении прогретого влажного воздуха. Необходимо постоянно его удалять.

Роторная рекуперация

Основу роторных устройств составляет ротор – это вращающийся барабан из алюминия, который отбирает тепло у уходящего потока и передает его входящему. В таких системах КПД значительно выше и достигает 80%.

Преимуществом, в сравнении с пластинчатой системой, является то, что не требуется специально отводить избытки влажности – они используются на увлажнение входящего потока. Особенно актуально это в мороз, когда холодный наружный воздух отличается высокой сухостью.

Роторная система устроена несколько сложнее пластинчатой, поскольку в ее состав входит двигатель, используемый для работы барабана. Также в комплекте имеются:

• Воздушные фильтры
• Сигнализаторы наличия вредных примесей и влаги
• Устройство дистанционного контроля

Зачем устанавливать рекуперацию

Необходимость дополнительного монтажа систем теплообмена диктует экономика. Без рекуперации на обогрев частного дома затрачивается 6-10 кВт/ч, а при работе специального устройства этот показатель снижается на 60-80% и составляет всего 1-2 кВт/ч. Столь значительная экономия позволяет в разы уменьшить расход топлива или электроэнергии на отопление.

Использование такой схемы также уменьшает нагрузку на сеть. А владелец получает моральное удовлетворение от того, что улучшает экологию и заботится о сохранности невозобновляемых ресурсов планеты, снижая расход топлива и выброс в атмосферу отработанных газов.

Рекуперация пригодится не только зимой или в холодное время года, но и жарким летом. Выравнивая температуру прохладного внутреннего и жаркого исходящего потоков, она позволяет экономить затраты на работу кондиционера.

Планируя вентиляцию объекта на этапе составления проекта, стоит заранее позаботиться об экономии средств и энергоресурсов зимой, а также затрачиваемой на кондиционирование энергии летом. Подсчитайте сумму, которые отдают за энергоносители владельцы частных домов, и убедитесь, что установка недорогого рекуперационного устройства окупится уже за первый отопительный сезон.

А также стоит подумать о том, что правильно рассчитанная схема вентиляции поможет избавиться от пыли, плесени или грибка, что особенно актуально для утепленных снаружи частных домов.

Это же относится и к обычным квартирам в жилых многоэтажных зданиях. Особенно, если они снабжены счетчиком тепла или автономной системой отопления. Вентиляция с устройством для рекуперации не потребует для установки большого объема пространства. Ее можно разместить в санузле или спрятать в шкафу-купе.

Большой ассортимент оборудования дает возможность подобрать оптимальный тип устройства для квартиры, чтобы наслаждаться свежим, чистым воздухом в любую погоду, не беспокоясь о простудах или перерасходе тепла.

Похожие записи:

•

  Теплообменные аппараты понятия, классификация,…

•

  Циркуляционные насосы для отопления: разновидности,…

•

  Установка приточного клапана в стену своими руками

•

  Что такое теплообменник в системе отопления и для…

•

  Устройство принудительной вентиляции в квартире

•

  Циркуляционный насос Grundfos: модели, технические…
