Список всех инструментов для электромонтажных работ

Тема 1.2. Инструменты и принадлежности для производства электромонтажных работ.

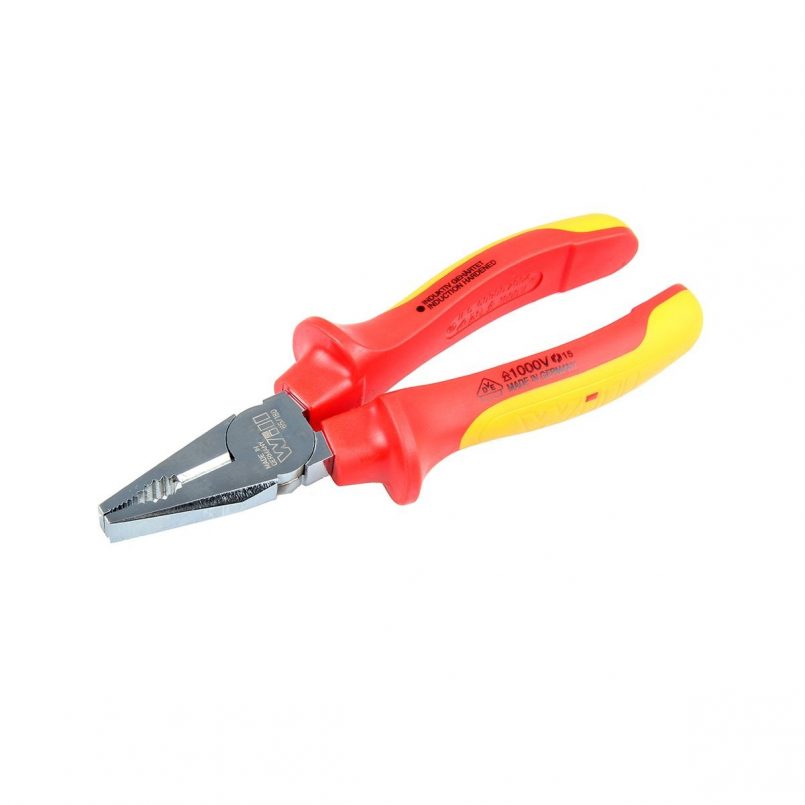

Комбинированные плоскогубцы, или пассатижи – это самая распространенная разновидность шарнирно-губцевого инструмента.

Инструмент для удаления изоляции,

Современные технологии электромонтажа обусловили появление принципиально новых инструментов, использование которых может говорить об уровне качества проведенных работ. Кроме нескольких десятков видов наборов для опрессовки кабелей, существует около ста видов отдельных инструментов для различных опрессовочных работ.

Набор отверток и шуруповерт будут необходимы при проведении любых электромонтажных работ.

Основные приёмы работы монтажными инструментами:

-Пресс-клещи предназначены для опрессовки алюминиевых и медно-алюминиевых наконечников и соединительных гильз на проводах и кабелях.

-Ручные механические предназначены для опрессовки алюминиевых и медных наконечников и соединительных гильз на проводах и кабелях, а также скругления секторных однопроволочных алюми­ниевых жил. Работают с использованием наборов инструментов НИСО и НИОМ.

– Ножницы кабельные (секторные предназначены для перерезания проводов и кабелей с медными и алюминиевыми жилами.

– Набор инструментов НКО предназначен для производства работ при монтаже линий вторичной коммутации на промышленных объектах.

-Инструмент типа МБ-1 и клещи КДИ-1 предназначены для снятия изоляции с концов круглых проводов и жил кабеля различных марок с резиновой и пласт­массовой изоляцией.

-Плоскогубцы комбинированные , плоскогубцы комбинированные с удлиненными губками, бокорезы-кусачки предназначены для слесарных и электромонтажных работ в действующих электроустановках до 1000 В. Инструмент имеет антикоррозийное покрытие и диэлектрические чехлы.

Тема 1.3. Монтажные работы с проводами.

Способы выполнения простейших монтажных соединений проводов и кабелей:

-Ответвленные сжимы к одному проводу.

Техника безопасности при проведении работ:

-Работая с электрическими приборами, не забывайте вынимать штекер из розетки;

-Инструмент, которым вы пользуетесь во время работы с электричеством, должен быть с изолированными ручками. На ручках должна стоять отметка «1000 В».

-На коробке с электрощитом повесьте предупреждающую табличку, что бы кто-нибудь случайно не включил предохранитель во время вашей работы.

– Перед началом работы с электричеством при помощи специальных приборов убедитесь, что напряжение в сети действительно отключено.

– Работу с распределительными устройствами, предохранителями, счетчиком, входным напряжением и заземлением, стоит доверить исключительно электрику-профессионалу.

– Поврежденные штекеры, соединительные муфты и кабели чинить нельзя. Их просто необходимо менять.

Тема 1.4. Контрольно-измерительные приборы для электромонтажных работ.

Назначение и порядок работы с измерительными приборами:

Основные измерительные приборы:

Комбинированные цифровые приборы

Генератор звуковой частоты

Любым прибором нужно уметь профессионально пользоваться, к тому же, измерительный инструмент перед работой необходимо точно настроить, а затем правильно считать его показания. Наиболее распространенными измерениями в радиоэлектронике являются измерения напряжения и тока. Применение электромеханических амперметров и вольтметров возможно только при измерениях в цепях постоянного тока и в цепях низких частот. Для проведения измерений напряжения в радиоэлектронных цепях применяются электронные вольтметры. Простейшим прибором для измерений тока является электромеханический амперметр, в котором измеряемая величина непосредственно преобразуется в соответствующее отклонение стрелки. Электронный осциллограф является основным и широко распространенным прибором для наблюдения электрических сигналов и измерения их параметров. Осциллограф позволяет «видеть» исследуемый сигнал в виде функции времени. Измерительные генераторы сигналов. Определение электрических характеристик почти любого радиоэлектронного устройства производится по его реакции на входной сигнал с заданными параметрами. Получение сигналов с заданными параметрами обеспечивает измерительный генератор – источник электрических сигналов, частота, напряжение (мощность), спектральный состав или степень модуляции сигналов которого может регулироваться в некоторых пределах и устанавливаться (или отсчитываться) с гарантированной для данного прибора точностью.

Проверка радиодеталей на их исправность:

Как найти обрыв

Для проверки электрической цепи или детали на обрыв используют отдельные омметры, омметры, входящие в состав комбинированных приборов (например, ТТ-1, ПР-5, Ц-435), и пробники. Омметры более предпочтительны, так как позволяют не только проверять токопрохождение в данной электрической цепи или целость детали (например, катушки индуктивности, резисторам, нити накала лампы и т. д.), но и измерять сопротивление цепи или детали.

Качество проволочного и непроволочного резистора переменного сопротивления определяют внешним осмотром, проверкой надежности контактирования и измерением величины сопротивления. При осмотре резистора обращают внимание на состояние всех его наружных деталей и проверяют плавность хода и величину усилия, которое нужно прикладывать для перемещения щетки. Если проводятся электрические испытания, то они включают в себя измерения минимальных и полного сопротивлений, начального скачка сопротивления, сопротивления изоляции и проверку плавности изменения сопротивления.

Одиночные конденсаторы и блоки конденсаторов переменной емкости с воздушным диэлектриком проверяют внешним осмотром и включением в сеть переменного тока последовательно с нормальной осветительной лампой. При осмотре конденсатора проверяют состояние пластин, соединительных гребенок (или планок), прокладок, токосъемника и других деталей конденсатора, а также плавность хода ротора, отсутствие в нем продольных и поперечных люфтов, равномерность промежутков между пластинами и отсутствие замыканий между ними.

Проверить отдельный, т. е. не связанный со схемой, транзистор на отсутствие коротких замыканий проще всего путем измерения сопротивлений между его электродами. Если омметр, присоединенный к базе-эмиттеру, затем к базе-коллектору и, наконец, к эмиттеру-коллектору, не показывает сопротивления, равного нулю, то транзистор считают исправным.

Как проверить обрыв выводов транзистора

Проверка отдельно взятого транзистора на отсутствие обрывов выводов его электродов не представляет труда, для этого достаточно измерить прямые и обратные сопротивления эмиттерного и коллекторного переходов. Если rобр превышает rпр в тысячи и десятки тысяч раз, то выводы электродов считают целыми. Если же результаты измерения прямого и обратного сопротивлении совпадают то наличие обрыва одного из выводов не вызывает сомнений.

Как проверить аккумулятор

Наиболее простой способ проверки аккумулятора заключается в его осмотре и измерении напряжения специальным -пробником или вольтметром. При внешнем осмотре кислотного аккумулятора проверяют состояние бака, крышки, укупорочной мастики и токоведущих соединений. Состояние пластин определяют по цвету электролита, Набирают его из аккумулятора резиновой грушей или чистой стеклянной трубкой внутренним диаметром 4 – 6 мм, При использовании для набора электролита стеклянной трубки ее опускают в аккумулятор, плотно закрывают верхний конец пальцем и извлекают из банки. Мутный с коричневым оттенком электролит свидетельствует о разрушении пластин.

Тема 1.5. Электрорадиоматериалы и компоненты в аппаратуре связи.

Основные проводниковые, полупроводниковые, диэлектрические и магнитные материалы, применяемые в технике связи.

Проводниковые: металлы, металлическиесплавыинекоторыемодификацииуглерода.

Полупроводниковые:твердые кристаллические вещества с электронной проводимостью, которые по удельному электрическому сопротивлению при нормальной температуре занимают промежуточное положение между проводниками и диэлектриками, например кремний, германий, селен.

Диэлектрические: вещества, которые не проводят электрический ток (резина, радиостеатит. полиэтилен, полистирол, кабельная бумага).

Магнитные материалы: электролитическое железо, карбонильное железо, низкоуглеродистая электротехническая сталь.

Содержание учебной информации:

Классификация электрорадиоматериалов.

Электрорадиоматериалы делятся на проводниковые, полупроводниковые, диэлектрические и магнитные. Полупроводниковые материалы подразделяют на простые полупроводники, полупроводниковые химические соединения и многофазные полупроводниковые материалы.

Основные свойства электрорадиоматериалов.

Основными электрическимипараметрамипроводниковыхматериаловявляютсяудельнаяпроводимость (илиобратнаяейвеличина удельное сопротивление) итемпературныйкоэффициентудельногосопротивления. Механическиесвойствапроводниковхарактеризуютсяпределомпрочностиприрастяжениииотносительнымудлинениемприразрыве. Общеизвестнытакиефизическиепараметры, как плотность, температураплавленияит. д.Электропроводностью полупроводников можно управлять с помощьютепла, света, электрическогополяилимеханическихусилий, начемоснованасоответственноработатерморезисторов, фоторезисторов, варисторов, тензорезисторов.Магнитные свойства материалов характеризуются магнитной проницаемостью. Для магнетиков она зависит от напряженности внешнего магнитного поля. Обычно магнитную проницаемость веществсравниваютсмагнитнойпроницаемостьювакуума. Относительнаямагнитнаяпроницаемостьпредставляетсобойотношениеиндукцииксоответствующей напряженности магнитного поля и магнитнойпостояннойвакуума.

Области применения.

Проводниковые, полупроводниковые и диэлектрические материалы применяются во всех электрических приборах (проводка, изоляция, полупроводниковые приборы, конденсаторы и др.). Магнитные материалы используются в трансформаторах, в устройствах для записи звука.

Связь с учебными дисциплинами:

Тема 1.6. Провода, шнуры, кабели.

Провод – одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки. Провода могут быть голыми или изолированными. Провода могут использоваться для линий электропередач, для изготовления обмоток электродвигателей, для соединений в радиоэлектронной аппаратуре и т. Провода подразделяются на защищенные или незащищенные. Защищенными называют изолированные провода, которые поверх электрической изоляции имеют защитную оболочку, предназначенную для защиты от внешних воздействий. Незащищенные провода не имеют поверх электрической изоляции защитной оболочки. Монтажные провода используют для фиксированного и гибкого монтажа в щитах, соединений в радиоэлектронной аппаратуре, токоведущие жилы изготовлены из медной проволоки.

Силовые и установочные провода используют для монтажа электропроводки. Эти провода применяют для соединения частей электроустановок и прокладке внутри помещений, на открытом воздухе и т.д.

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными. Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения подразделяются на следующие виды: Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки. Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм 2 . Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех. Кабели связи предназначены для передачи сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи. Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Шнур – провод, состоящий из двух и более изолированных гибких жил сечением до 1,5 мм, покрытых неметаллической оболочкой или другими защитными покровами. Шнур служит для подключения к сети электробытовых приборов (настольных ламп, пылесосов, стиральных машин). Жила шнура обязательно используется многопроволочная, кроме того, жилы соединены между собой скруткой или общей оплеткой.

Двухжильные шнуры применяют, если корпус прибора не требует защитного зануления, если зануление требуется, то используются трехжильные шнуры.

Провода и кабели маркируют буквами. 1. Материал жилы (А – алюминий, медь – буква опускается). 2. В обозначении провода – буква П – провод или ПП – плоский провод (2-х или 3-х жильный), в обозначении кабеля материал оболочки. 3. В обозначении провода и кабеля – материал изоляции жил: В – поливинилхлоридная (ПВХ), П – полиэтиленовая, Р – резиновая, Н – найритовая, Ф – фальцованная (металлическая) оболочка, Г – с гибкой жилой, Т – с несущим тросом. Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода. 4. В обозначении кабелей – конструкцию защитного покрова. Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра – число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение). В обозначении шнуров обязательно должна быть буква Ш.

Содержание учебной информации:

Элементы конструкции проводов, шнуров, кабелей.

Основными элементами всех типов кабелей, проводов и шнуров являются токопроводящие жилы,

изоляция, экраны, оболочка и наружные покровы. Неизолированные провода изоляции не имеют.

В зависимости от назначения и условий эксплуатации кабелей и проводов экран и наружные

Набор инструментов для домашнего электрика

Если вы планируете сами проложить проводку, установить и подключить розетки, вам потребуется приличное количество различного инструмента. Нужны будут приборы для измерений и некоторые электроинструменты, чтобы работа шла быстрее. Какой инструмент электрика необходим для домашнего мастера, каким он должен быть читайте дальше.

Ручной электроинструмент

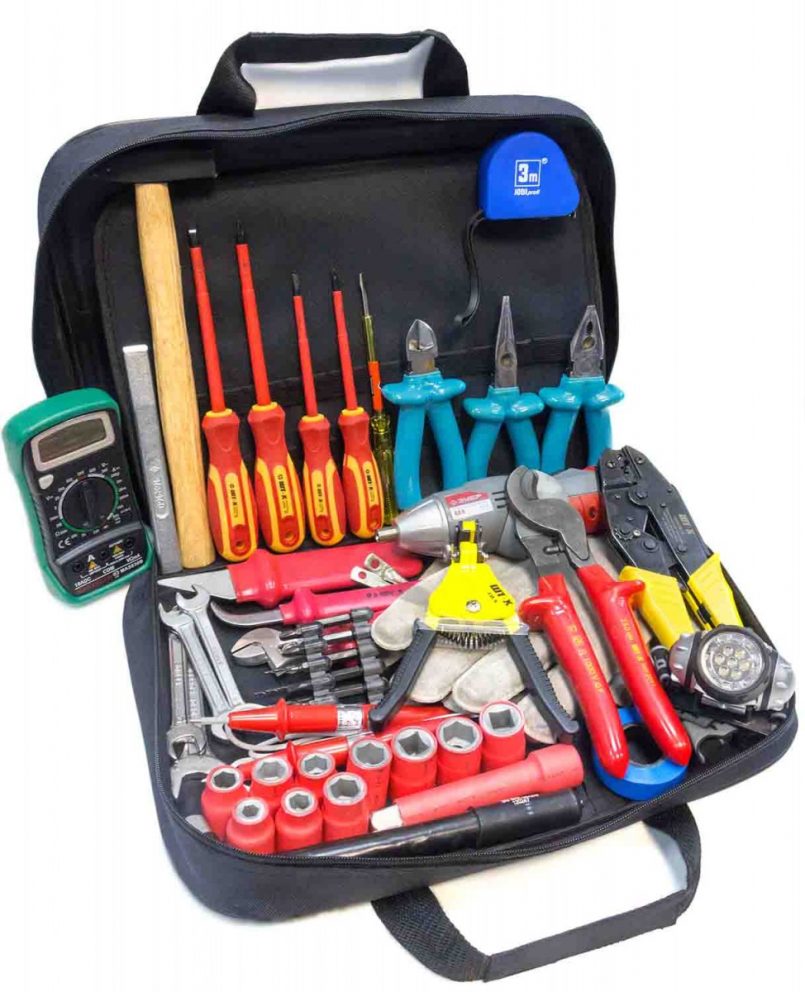

Весь ручной инструмент удобно держать в чемодане, то есть специальном пластиковом кейсе с держателями. Можно использовать небольшой чемодан или сумку с большим количеством отделов, но они не так удобны.

Несколько примеров того, как может храниться инструмент электрика

Есть готовые наборы электромонтажника, но хорошего качества инструмент стоит дорого, выложить сразу довольно крупную сумму, не всегда возможно. Потому многие предпочитают собирать его постепенно, покупая по мере необходимости отдельно, подбирая «под себя» производителя и возможности.

Общие требования предъявляющиеся к электромонтажным инструментам довольно обширны. Всех их перечислять не буду, вот некоторые из них касающиеся нашего инструмента:

• Рукоятка молотка должна быть без сучков, гладко обработана и надежно закреплена. К свободному концу должно быть утолщение.
• У электроинструмента должны отсутствовать повреждения корпуса, исправен шнур и вилка. Выключатель должен чётко работать, а при работе устройство не должно издавать шума, стука и вибрации. У вставного инструмента — сверла, ключи, отвертки, не должно быть трещин, выбоин, заусенцев.
• Ручной инструмент должен рассчитан на работу с напряжением до 1000 В. Быть без повреждений, трещин, вздутий и дефектов. Стержни отверток должны быть изолированы. Изоляция должна заканчиваться на расстоянии не более 10 мм от конца жала. У плоскогубцев, бокорезов и т.п., изолирующие ручки должны иметь упоры предотвращающие соскальзывание с высотой не менее 10 мм на правой и левой частях, и 5 мм на верхней и нижней.

Требования есть ко всем ручным инструментам и измерительным. Итак что должно быть в наборе.

Перчатки

При необходимости выполнить ряд работ под напряжением недостаточно иметь электроинструмент с диэлектрическими ручками и нужно одевать диэлектрические перчатки. Они обязательно должны входить в набор.

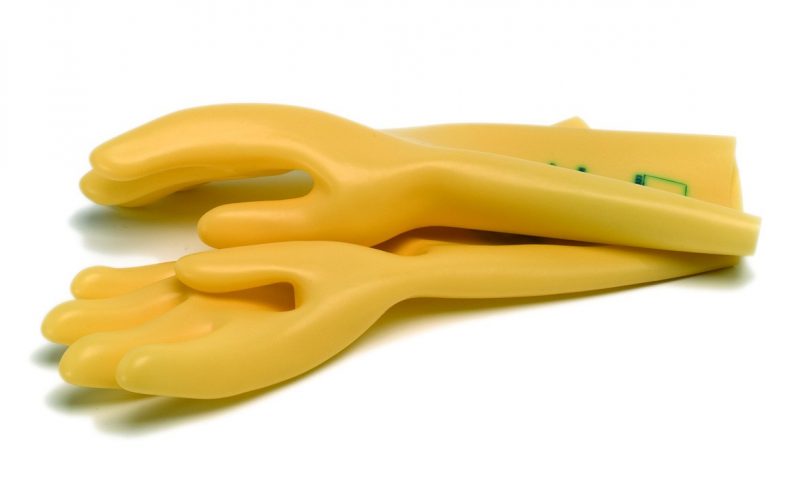

Диэлектрические перчатки

Они могут иметь различный допуск по напряжению, но нам нужен до 1000 вольт.

Перед началом работы проверьте их пригодность. На них не должно быть трещин, порезов и проколов. Для проверки дуньте в перчатку воздухом и зажмите раструб, утечка недопустима.

Отвёртки

Без отвёрток домашнему электрику никак не обойтись. Нужны они плоские и крестовидные, причём разных размеров. Это может быть набор отвёрток разного размера и формы или одна рукоятка со сменными накладками. Но так как это электроинструмент, ручка должна быть из диэлектрического материала с упором для пальцев.

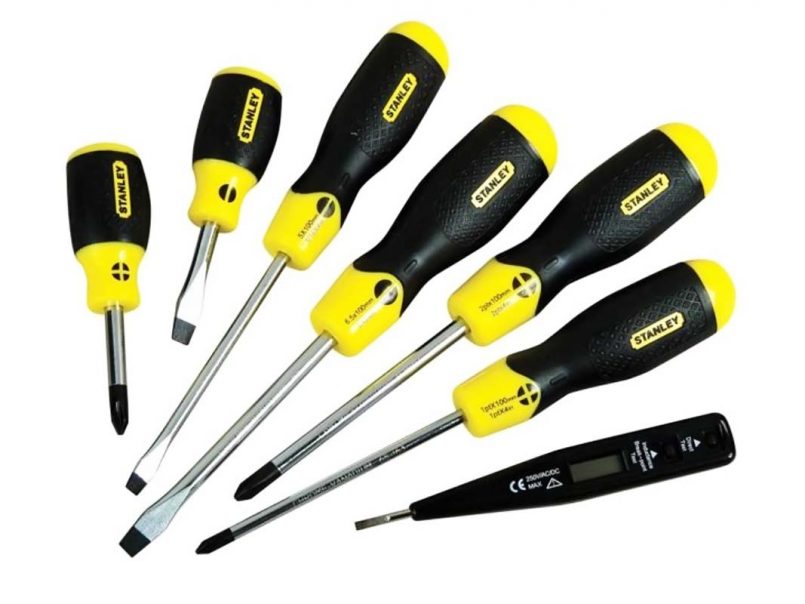

Отвёртки для электромонтажных работ

Фирменные отвёртки имеют заизолированный металлический стержень, открытой остаётся только небольшой кусок металла. Это уменьшает при работе шанс сделать короткое замыкание и поражение от электрического тока. Такие отвёртки — недешёвое удовольствие, но можно изолировать обычную отвёртку термоусадочной трубкой. Эффект ничуть не хуже.

Хорошо иметь динамометрическую отвёртку. Дело в том, что при подключении в щитке тех же автоматов, подключении проводов к клеммам или при подключении бытовой техники, требуется затягивать контакт с определённым усилием. Это усилие обычно прописывается в инструкции и выражается в нанометрах. Но так как обычной отвёрткой это усилие никак не измерить просто стараются затянуть контакт посильнее. Но чтобы не гадать и не крутить наугад, нужна динамометрическая отвёртка.

Динамометрическая отвёртка

Сделаны они в основном под биты, в ручке скрыт механизм, который позволяет создавать именно заданное усилие. Оно выставляется на шкале в верхней части рукоятки. Далее, работаете ей, как обычно, но при приложении силы больше заданной бита проскакивает с характерным звуком. Так и получается, что контакт вы затянули с требуемым усилием. Что ещё надо сказать, что чтобы закрутить под стандартное требование в 2 Нм — это надо очень прилично напрячься.

Рожковые ключи

Если электрикой собираетесь заниматься только в квартире, то ключи могут и не понадобиться. Но если есть гараж или дача, то без них точно никак.

Набор рожковых ключей тоже должен быть в наборе электрика

Размеры могут понадобиться самые разные, но в основном — малые и средние. Нужны будут от 6 мм до 17–19 мм. Так как обычно этим инструментом работают при отключённом напряжении, он идёт не изолированным.

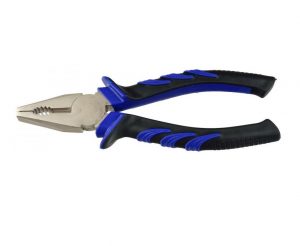

Плоскогубцы, пассатижи, кусачки

Все инструменты должны иметь заизолированные ручки, причём изоляция должна выдерживать напряжение до 1000 В, о чём, должно быть, написано на ручках. Этими приспособлениями приходится иногда работать без снятия напряжения, потому требования к изоляции высокие. Пусть даже вы непрофессиональный электрик. Поражение током имеет одинаковые последствия для всех. Потому тут лучше не экономить и купить инструмент с качественной изоляцией.

Какие инструменты нужны? Довольно большой перечень, но без некоторых можно обойтись:

Пассатижи. Нужны при работе с одножильными проводниками. Они хорошо удерживают толстую и перекусывают проволоку.

Это ручные инструменты для электромонтажника общего назначения, но есть ещё специальные.

Монтёрский нож

Снять изоляцию с кабеля или провода — для этого потребуется нож электрика, который ещё называют монтёрским. Он бывает со съёмным лезвием, которое ещё выдвигается. Это усовершенствованная и более надёжная вариация обойного ножа или ножа для бумаги.

Виды монтёрских ножей

Второй вариант — с откидным лезвием. Работает по принципу перочинного ножа, но снова-таки имеет особенности, лезвие более широкое и толстое, на конце может быть крючок, которым удобно разрезать изоляцию кабелей.

По идее, монтёрский нож тоже должен иметь ручку, которая выдерживает напряжение не менее 1000 В. Но им обычно работают со снятым напряжением, так что в данном случае требованием можно пренебречь.

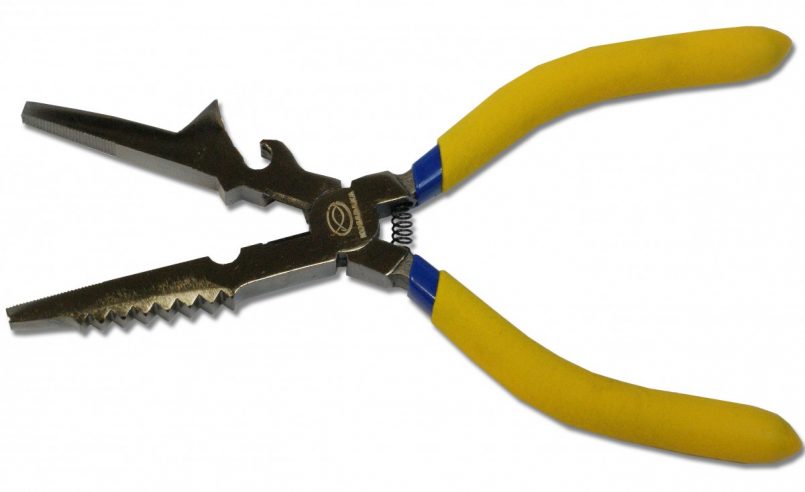

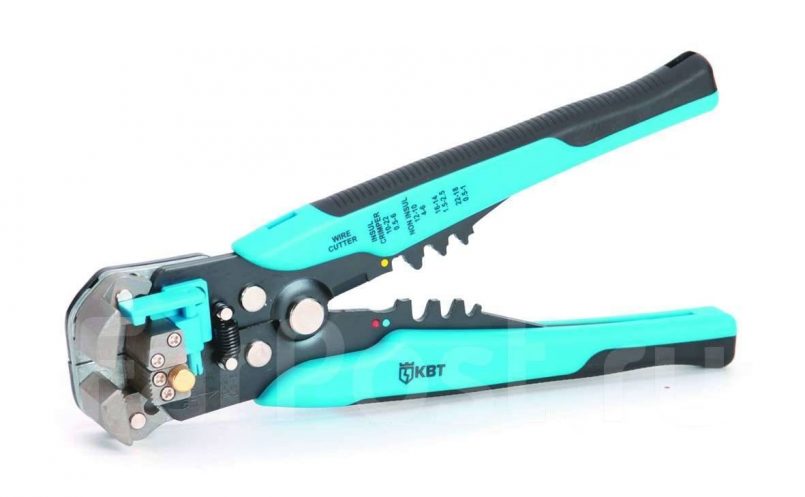

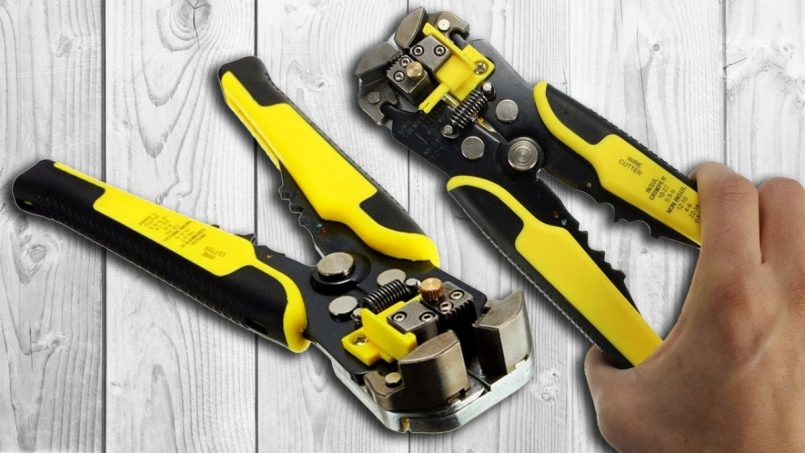

Стриппер — инструмент для снятия изоляции

При монтаже электропроводки, подключении бытовой техники необходимо снимать изоляцию. При наличии определённой сноровки можно обойтись бокорезами или кусачками, но пока вы научитесь делать это, изведёте уйму провода. Кроме того, даже при наличии солидного опыта с тонкими или многожильными проводниками бокорезами работать сложно — часто повреждается жилы. Потому желательно иметь в чемодане электрика ещё и инструмент для снятия изоляции или стриппер.

Не самый необходимый инструмент электрика, но иметь его желательно

Они есть самых разных конфигураций, которые имеют несколько отличающийся механизм работы, но они быстро удаляют изоляцию и оставляют в целостности провода.

Зубило и молоток

Без чего ещё не обойтись при прокладке проводки, так это без зубила и молотка. Ведь проводка укладывается в основном скрытно, а для этого необходимо проделать штробы. Если объём работ небольшой, можно справиться и ручным инструментом — зубилом с молотком, но лучше иметь под рукой хотя бы перфоратор.

Дедовский способ, но надёжный

Контрольно измерительные приборы

При любой неприятности с бытовой техникой или проблемах с проводкой необходимо производить измерения. Для этого в вашем наборе должен быть мультиметр. Для простого определения наличия фазы потребуется индикаторная отвёртка, а чтобы высчитать сечение проводника нужен будет штангенциркуль или микрометр. Это всё необходимые приборы для измерений, которые должны быть в наборе электрика.

В сумке с электроинструментами должны быть измерительные приборы

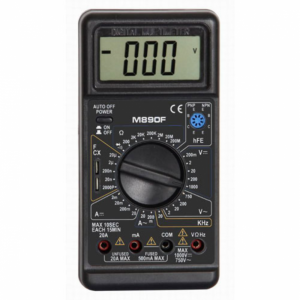

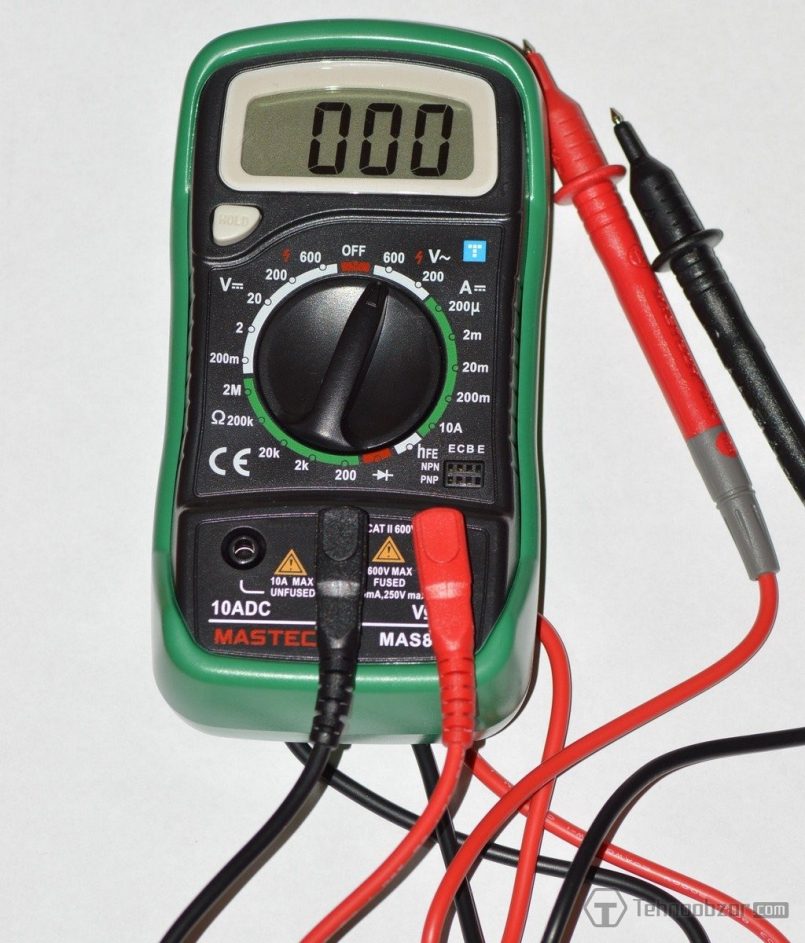

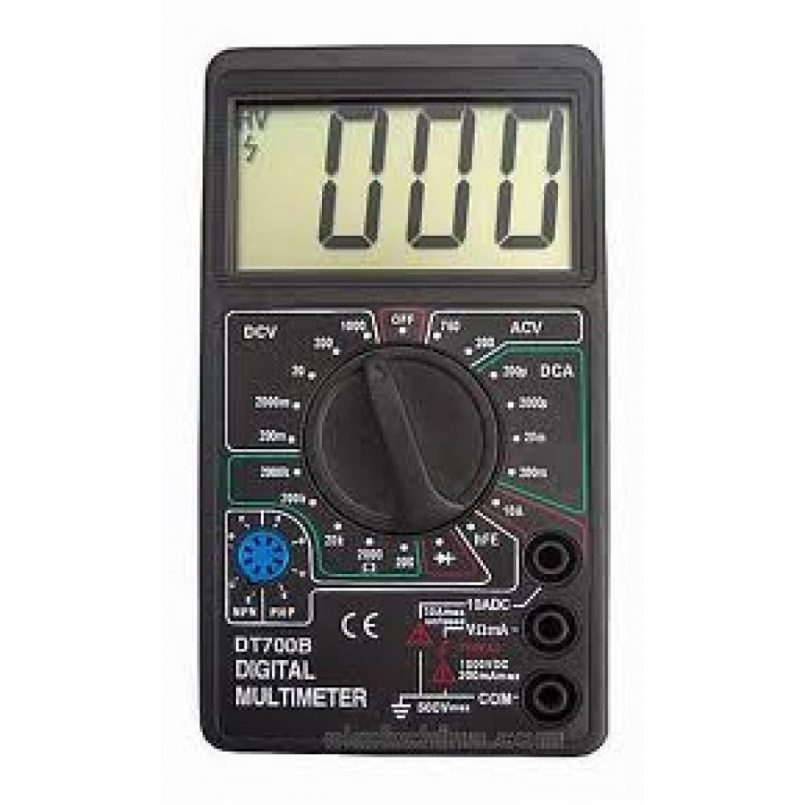

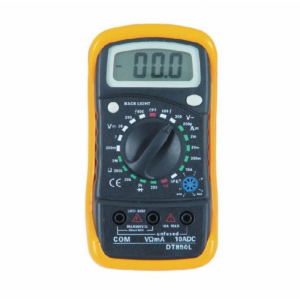

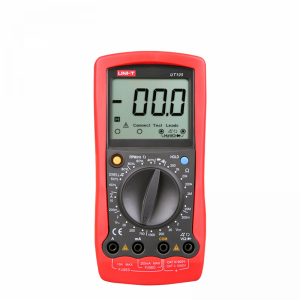

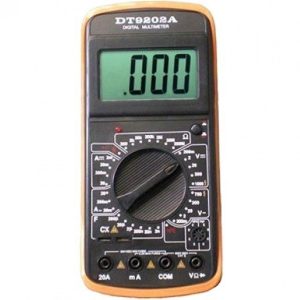

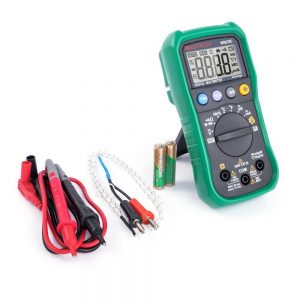

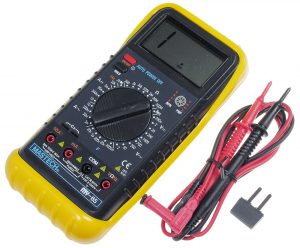

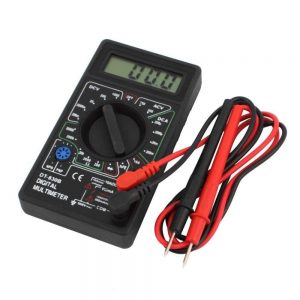

Мультиметр или тестер

Есть два вида электроизмерительных приборов бытового назначения — тестеры и мультиметры. В тестерах результаты измерений надо высчитывать по соответствующей шкале и отклонению стрелки, принимая во внимание делитель/множитель, который выставлен на момент измерений на переключателе. В общем, надо быть внимательным. Потому, наверное, у электриков чаще встречаются мультиметры, которые на цифровом дисплее сразу выдают результат, да ещё с единицами измерения.

Более популярны мултиметры — с ними проще снимать показания

На что важно обратить внимание при выборе мультиметра — это на класс точности и на пределы измерений. Чем выше класс точности, тем меньшую погрешность имеет прибор. Так, мультиметры с классом точности 2,5 дают погрешность в 10%. Даже если вам необходимо измерить напряжение в сети электропитания 220 В, плюс-минус 22 В это немало. Если говорить о более точных измерениях, такие отклонения недопустимы. Потому наиболее широко распространены мультиметры с классом точности 3,5, которые дают погрешность около 1%. Это уже более достоверные результаты, которых для домашнего мастера достаточно. Есть приборы с классом 5 и выше, но их стоимость высока.

Как проводить измерения мультиметром читайте тут.

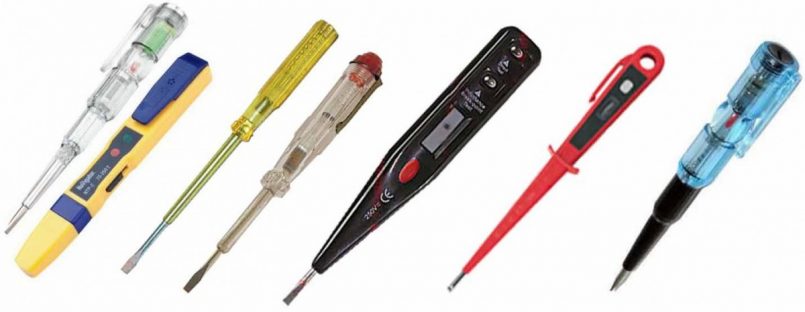

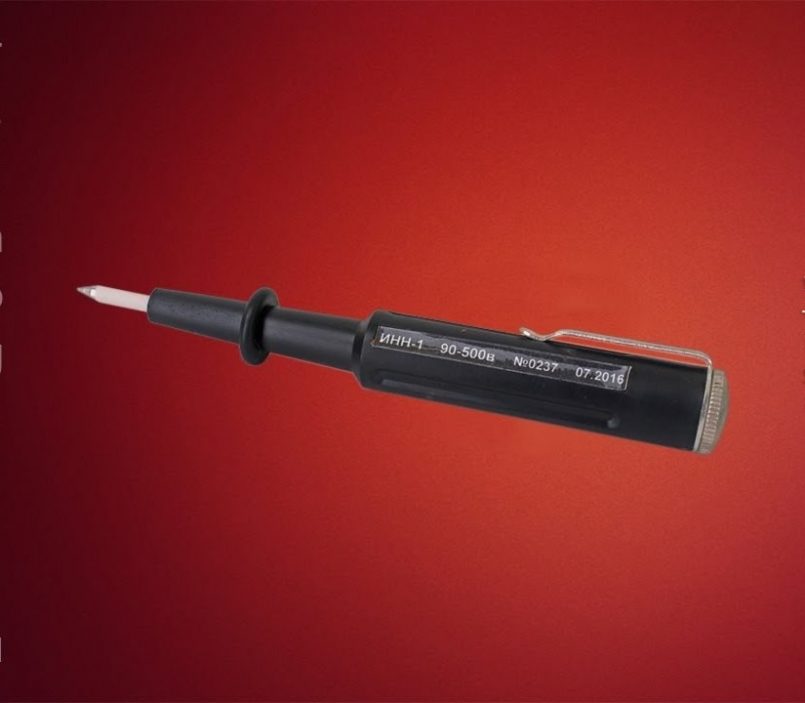

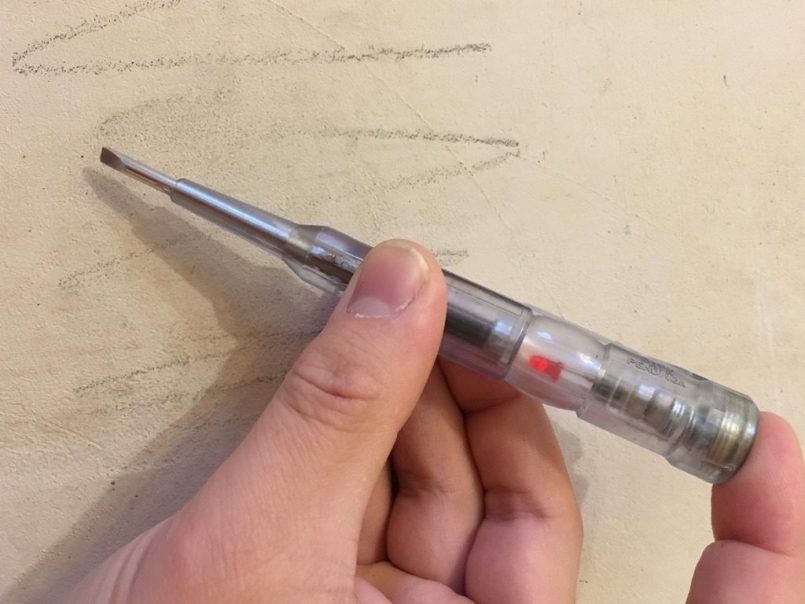

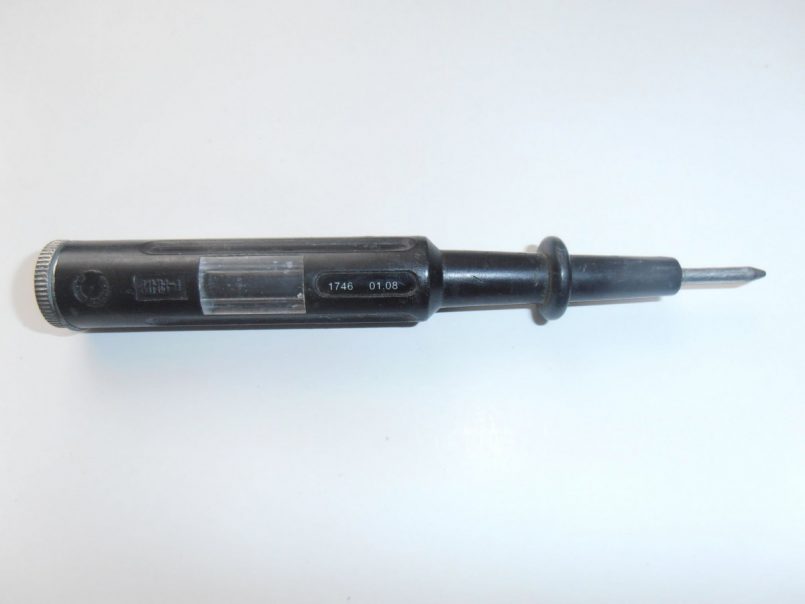

Индикаторная отвёртка

Второй необходимый инструмент — индикаторная отвёртка. Это небольшой прибор, который стоит совсем немного, но которым очень удобно работать. Наличие фазового напряжения на проводнике проверяется простым прикосновением кончика отвёртки к оголённому проводнику, токонесущей части или в розетку. Встроенный в ручку светодиод при этом зажигается.

Индикаторная отвертка должна быть в наборе электромонтажника

Это действительно очень нужная для электрика вещь, которым можно мгновенно протестировать наличие опасного фазного напряжения перед началом работы.

Штангенциркуль или микрометр

Как ни странно, но этот инструмент тоже должен быть у домашнего электрика. Он пригодится при покупке кабеля или провода. Всё дело в том, что реальное сечение проводников может значительно отличается от заявленных производителем параметров. А так как, от сечения провода зависит нагрузка, с которой он может работать, то такая разница может оказаться критической и привести к выходу проводки из строя и даже к пожару.

Штангенциркуль или микрометр необходимы для определения реального сечения провода

Потому перед покупкой любого кабеля или проводки стоит измерить диаметр провода, и определить его сечение. И по этим данным принимать решение о том, стоит ли приобретать эту продукцию. О том, как определять сечение кабеля по диаметру читайте тут.

Электроинструмент

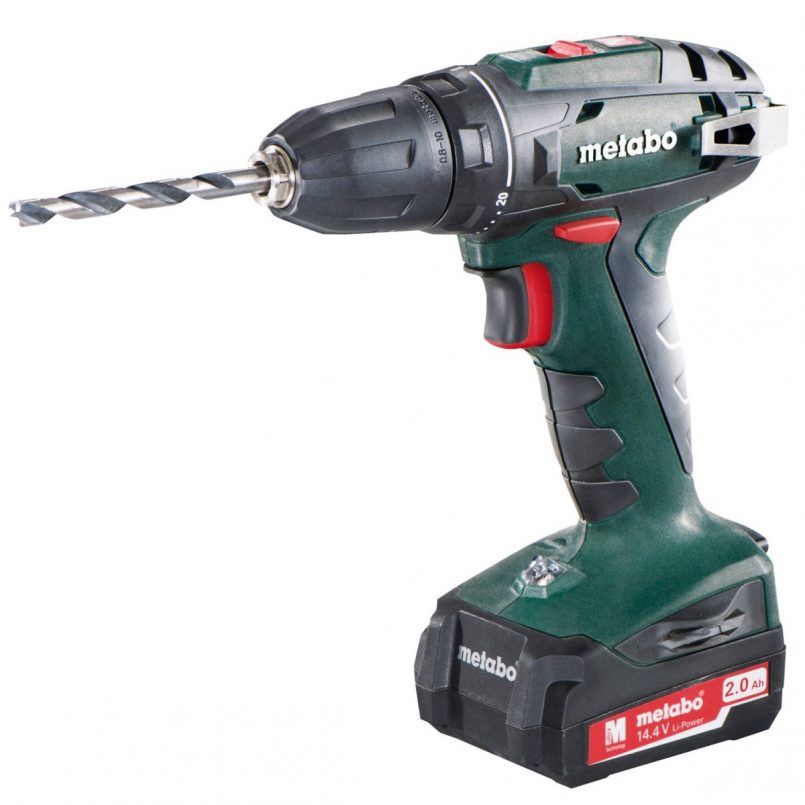

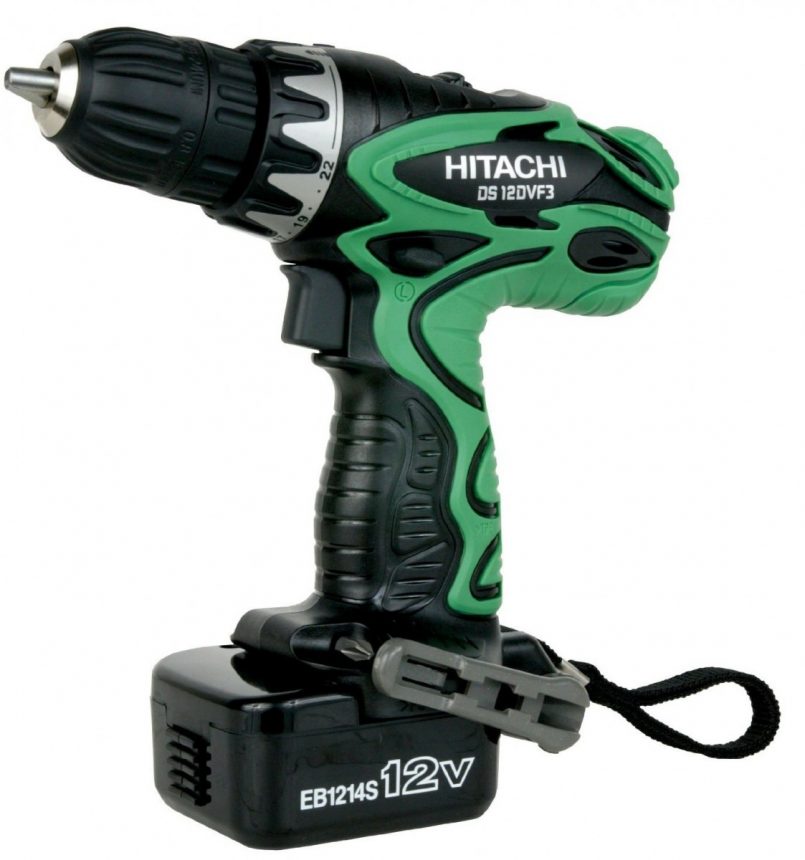

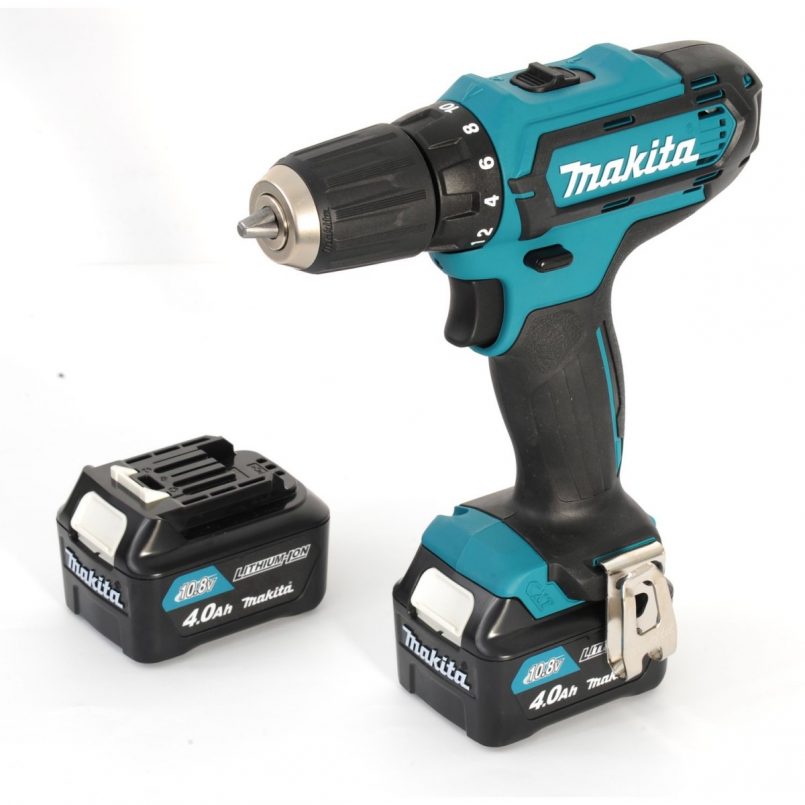

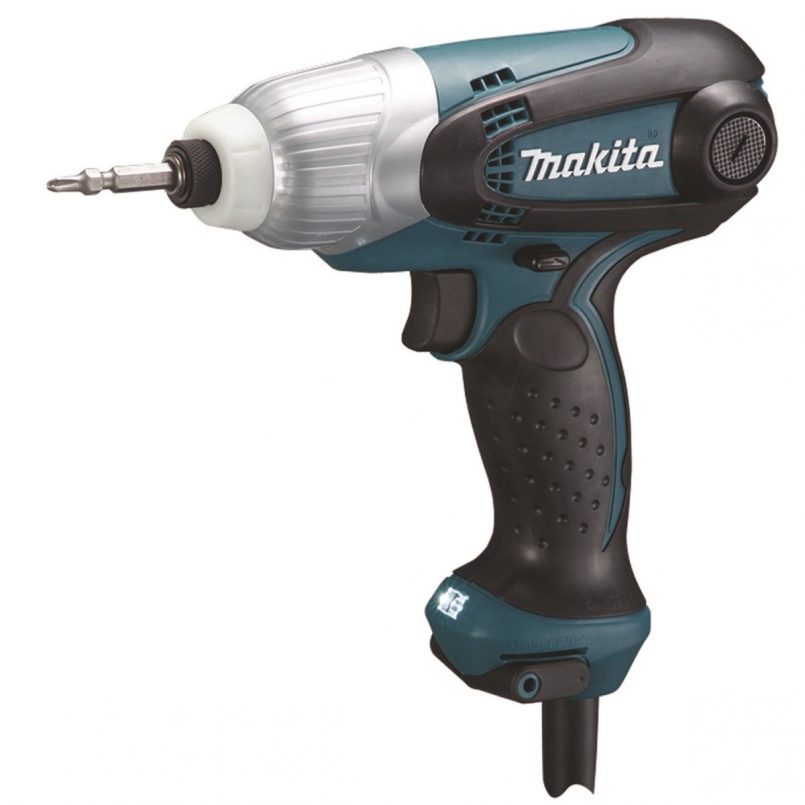

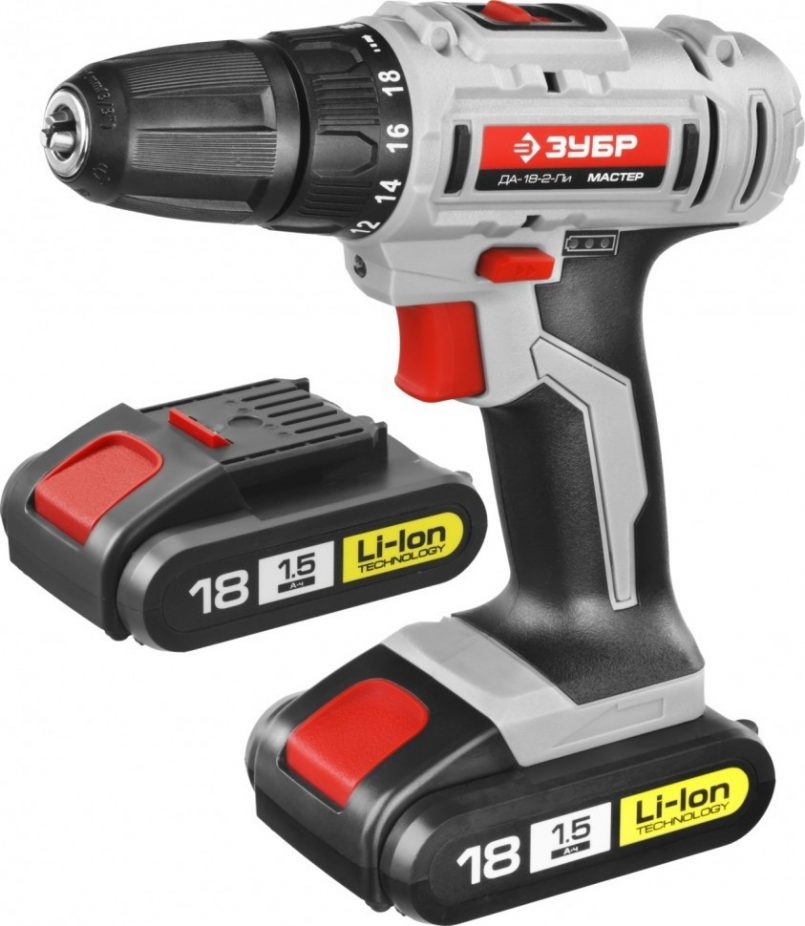

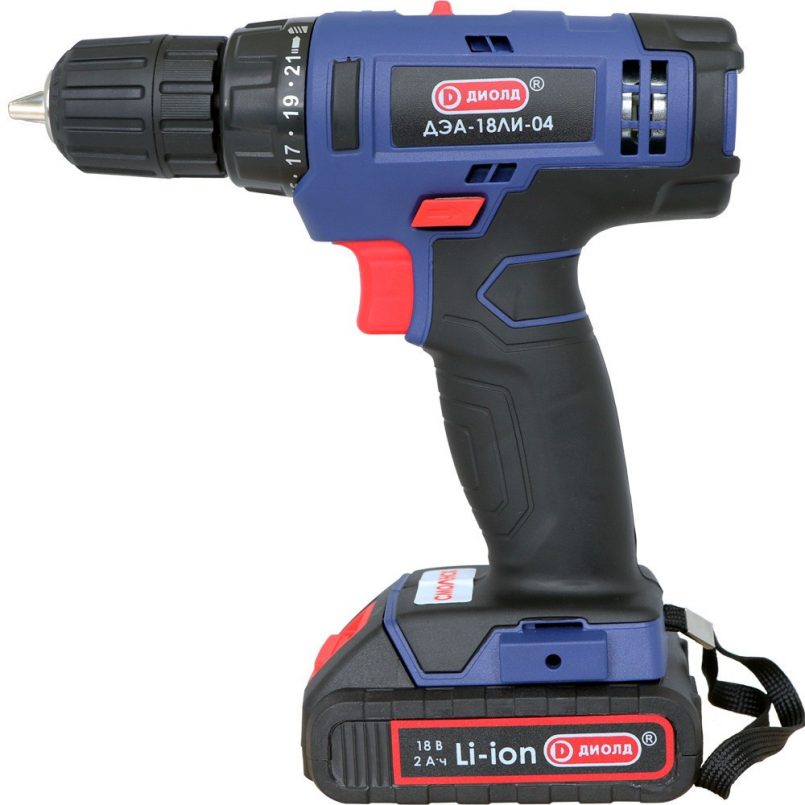

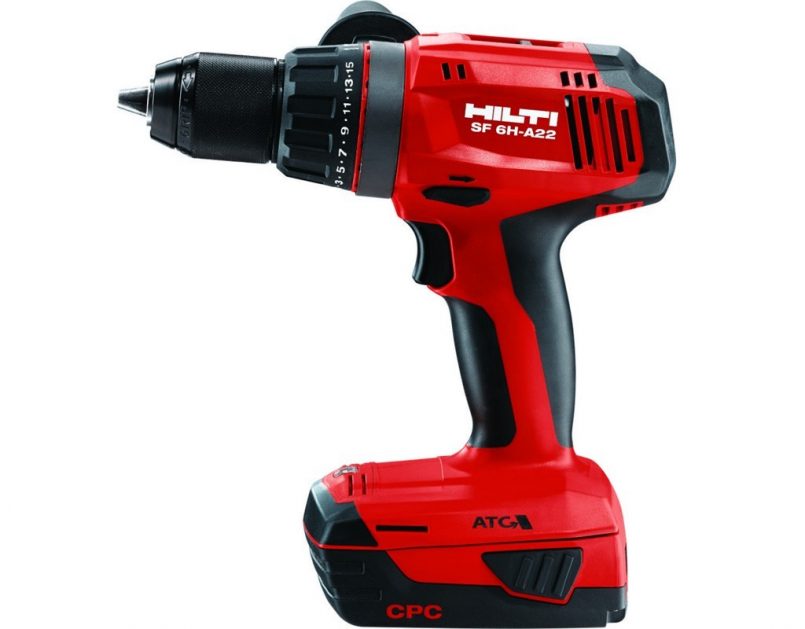

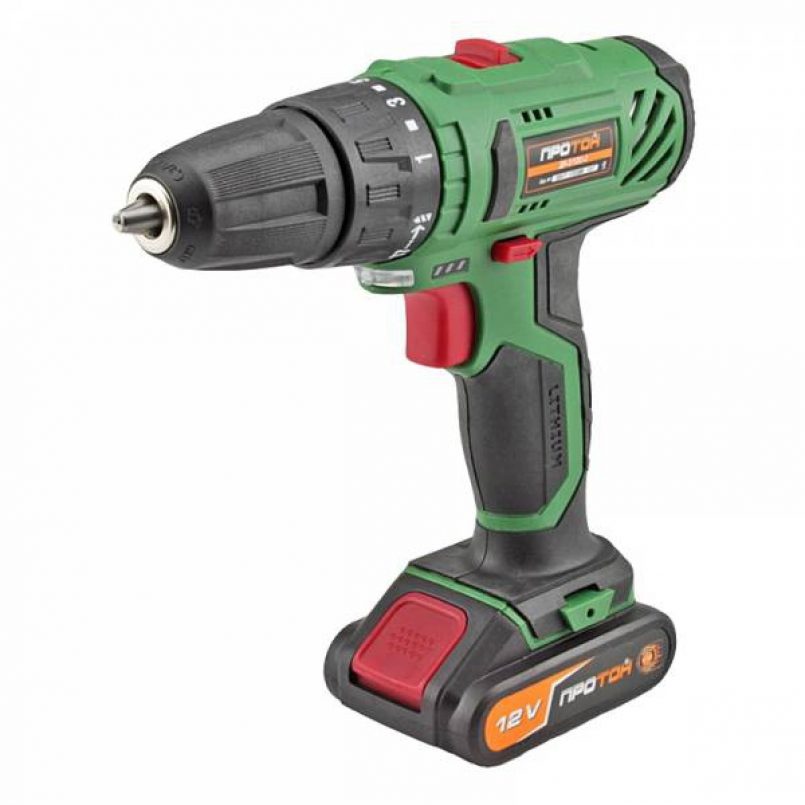

Шуруповёрт

Самым популярным инструментом у электриков в этой категории, пожалуй, шуруповёрт. При выполнении работ по креплению кабель-каналов, закручиванию шурупов и т. д. Обычно шуруповёрты имеют свой кейс, но если такового нет, то есть варианты, у которых размеры невелики (отвёртка-шуруповёрт) и они легко войдут в набор.

Шуруповёрт-отвёртка в кейсе

Наличие этой группы инструментов совсем не относится к обязательным, но значительно ускоряет самую неприятную работу — устройство штроб. Для этого подойдут самые разные инструменты с пильными дисками, но традиционно используется два: перфоратор с насадкой-лопаткой и штроборез. Перфоратор, вообще, вещь полезная и относительно недорогая, потому у многих он имеется. Вот с его помощью и можно относительно быстро проделывать канавки в стенах под укладку проводов — штробы.

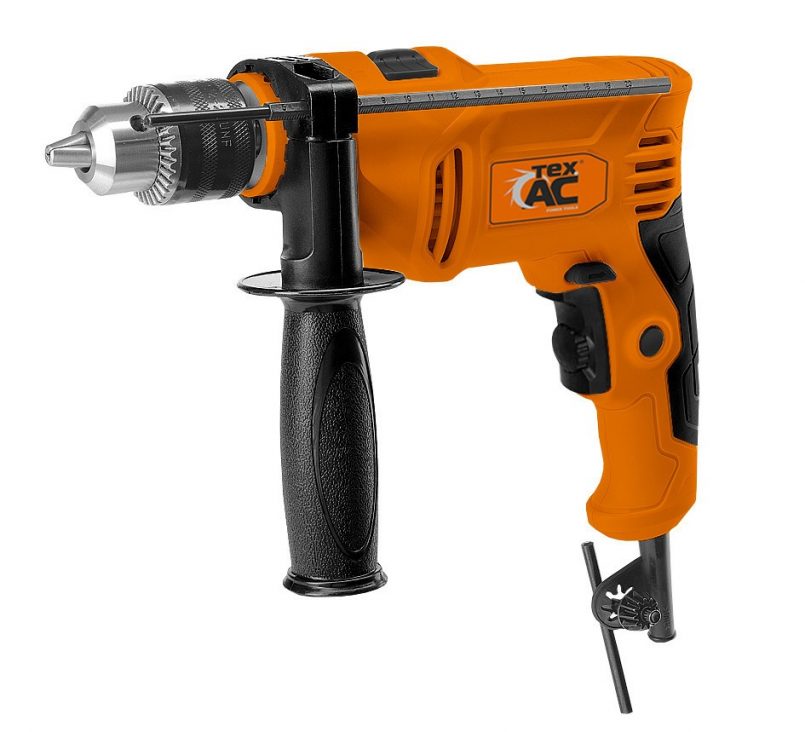

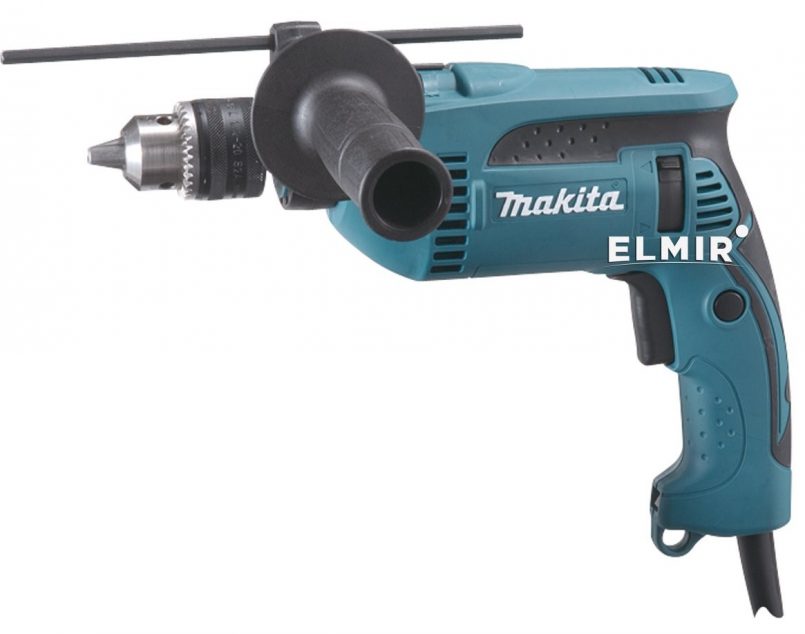

Перфоратор — из разряда инструментов, которые облегчают жизнь электрика

К перфоратору необходимо иметь ряд насадок облегчающих и ускоряющих работу, таких как: коронки для установки розеток и выключателей, набор победитовых свёрл, буры для сверления стен.

Профессионалы имеют в арсенале штроборез. Это специализированный инструмент с двумя параллельными пильными дисками, которые выставляются на нужное расстояние, задавая ширину и глубину штробы. Эти устройства подключаются к промышленному пылесосу, так что при работе пыли летит минимум. Но ценник на эту технику высокий и просто для домашнего пользования покупать недешёвое узкоспециальное оборудование вряд ли кто будет.

Это, пожалуй, весь инструмент необходимый электрику для домашнего применения. Будет полезны ещё многие инструменты, например, степлер, чтобы быстро фиксировать провода и т. д. Но основной перечень мы назвали.

Инструмент электрика: список, описание и фото инструмента

Какие инструменты использует электрик? Как выглядит инструмент электрика? Что нужно для электромонтажных работ ? На эти вопросы можно ответить, рассмотрев содержание конкретных задач.

Как правило мастер от места к месту свой электромонтажный инструмент переносит в кейсе или сумке. У каждого выдержан свой набор или комплект – применимо к выполняемой работе.

Профессиональный инструмент электрика

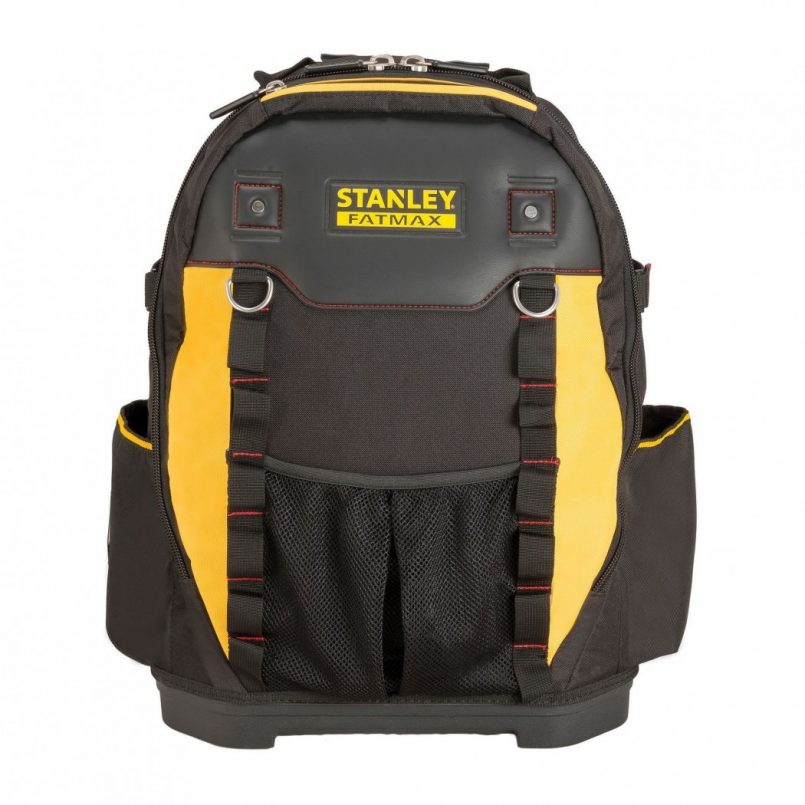

Оптимально переносить и хранить электромонтажный инструмент в чемодане . Ввиду большого количества небольших предметов, которыми пользуется мастер в процессе работы , все должно быть под рукой.

Эти инструменты могут как составлять комплект , так и быть одиночными предметами, обычными или профессиональными .

Может присутствовать специализация: например, для цеха или для электроники , для обычного электрика или электромонтера. В любом случае исполнение каждого предмета должно быть диэлектрическим.

Посмотреть, какой может быть инструмент, можно в интернете и даже в видео-обзорах.

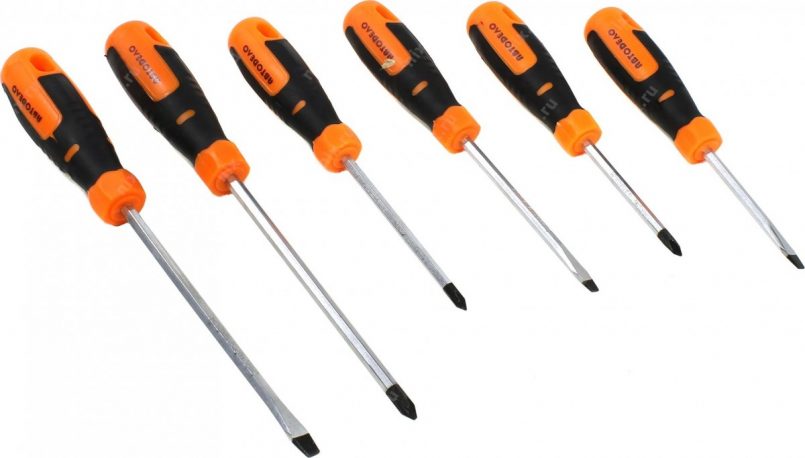

Инструмент электрика: отвертки

Электрику нужны отвертки нескольких видов. Этот часто используемый инструмент обычно есть в каждом чемоданчике мастера.

Инструмент электрика: отвертки

Основные функции отвертки электрика:

• установка и снятие крепежа (винты, саморезы );
• снятие оборудования;

• затягивание и ослабление клемм .

Обязательна изоляция. Хорошо иметь специальное покрытие рабочей части – для случайного контакта с запитанной поверхностью. В любом случае наиболее удобны имеющие длинные рукоятки и рабочие части.

Тип – как плоские, так и крестообразные. Наличие нескольких размеров поможет сэкономить усилия при работе.

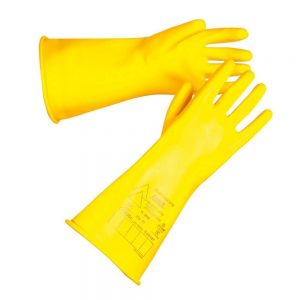

Диэлектрические перчатки

Обязательное оснащение любого электрика – нужны для защиты от контакта с токопроводящими частями.

Электропитание может быть не отключено — что , впрочем, строго запрещено при работе с сетью. Поэтому для доступа к прибору электрику следует защититься.

Диэлектрические перчатки

Существуют следующие типы перчаток для защиты от поражения электрическим током:

• трикотажные: из термостойкой ткани с добавками, для защиты от электродуги и ожогов;
• резиновые: в зависимости от маркировки – до или более 1000 В;
• профессиональные: сочетающие известные диэлектрические материалы.

Бывают пятипалые и двухпалые , со швами и бесшовные. Цвет и толщина – в широком спектре.

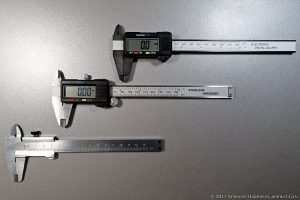

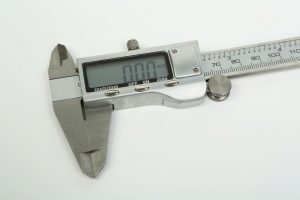

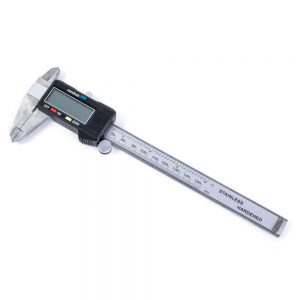

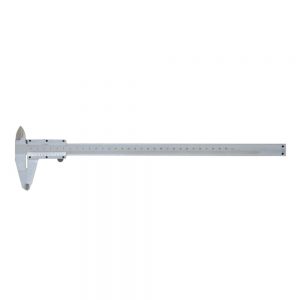

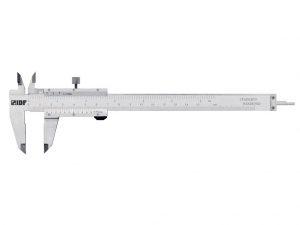

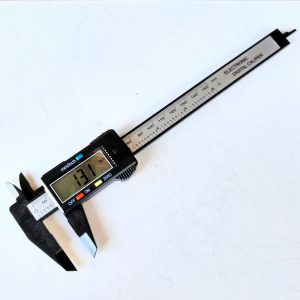

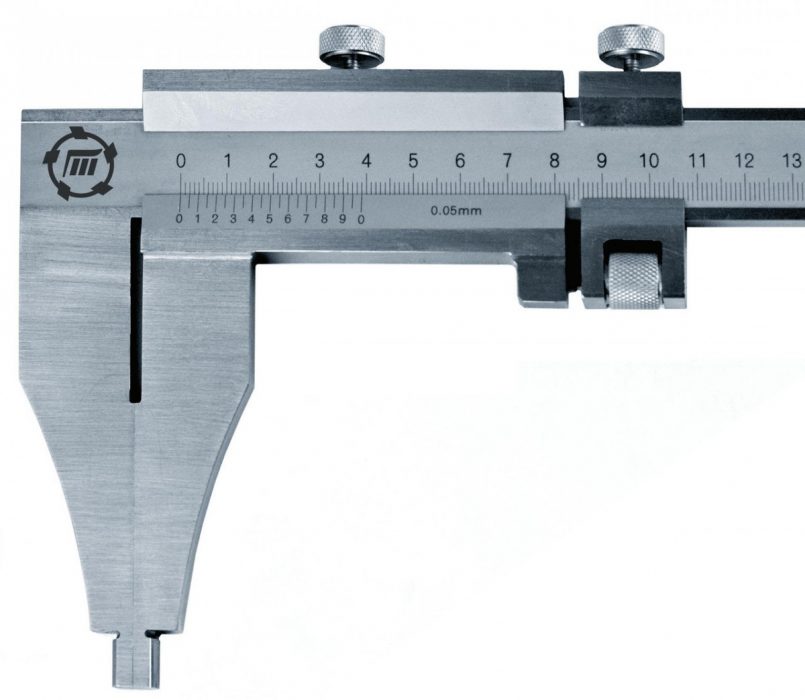

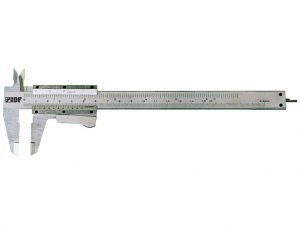

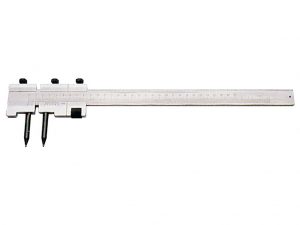

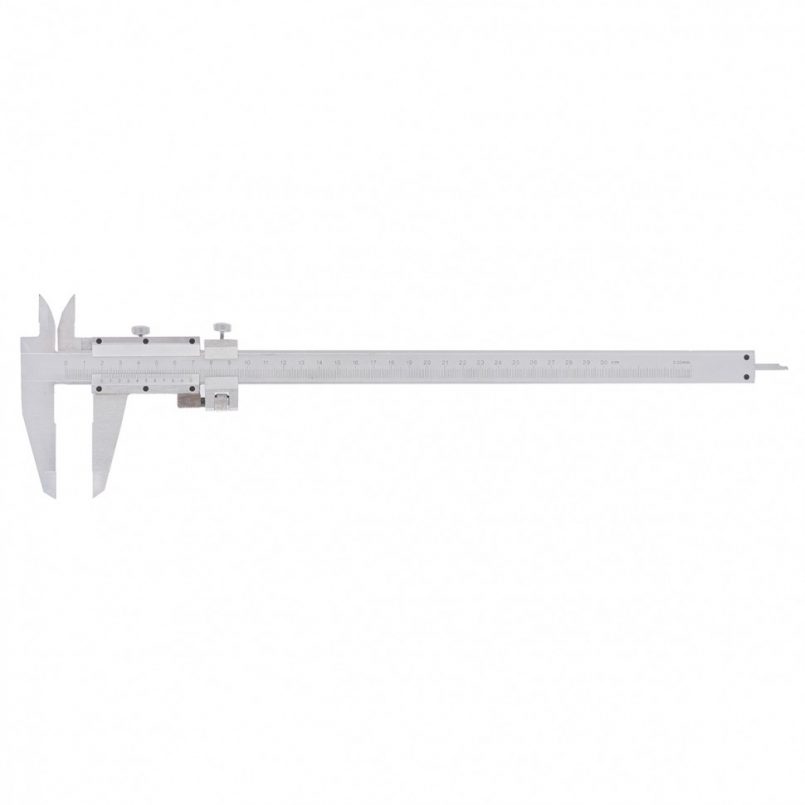

Инструмент электрика: штангенциркуль

Этот измерительный инструмент позволяет получить данные о внешних и внутренних размерах (диаметр, глубина). Бывает обычный, индикаторный и электронный штангенциркуль.

Инструмент электрика: штангенциркуль

Работа с ним не отличается крайней сложностью, следует только изучить систему считывания информации. Точность замеров – высокая, до сотых долей мм.

В зависимости от типоразмера существует несколько разновидностей инструмента. Для электриков будет достаточен обычный штангенциркуль.

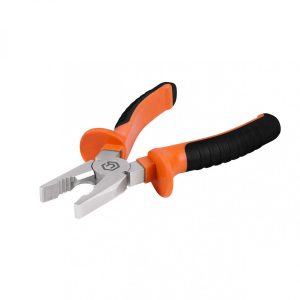

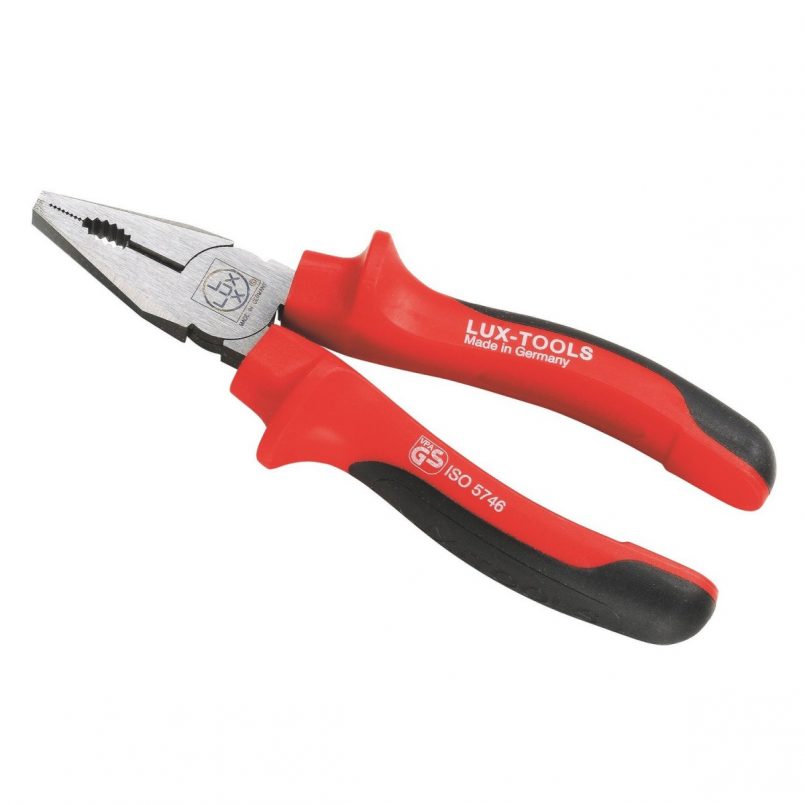

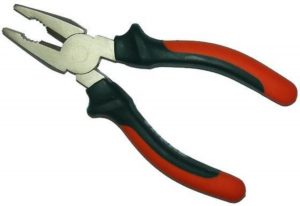

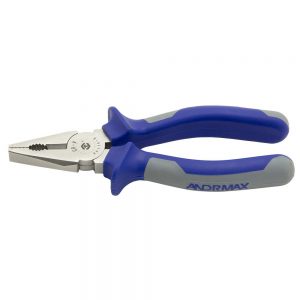

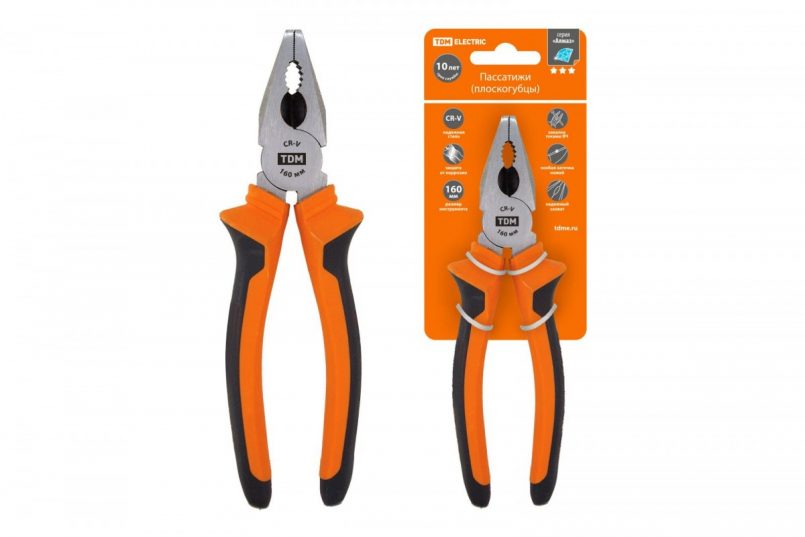

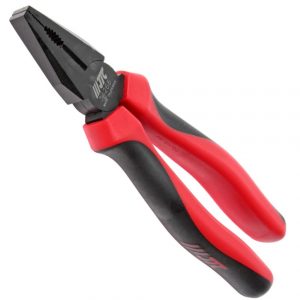

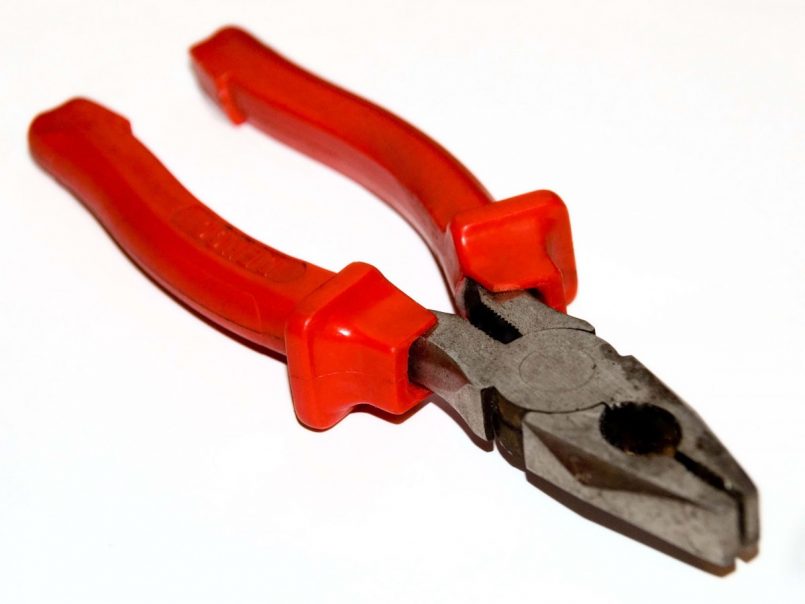

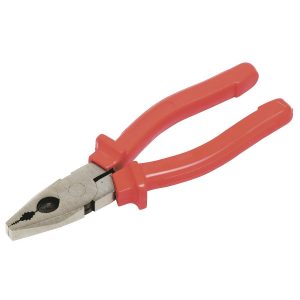

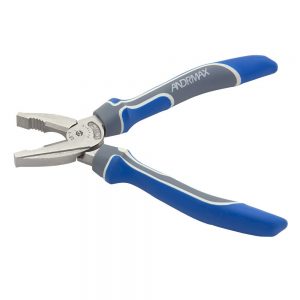

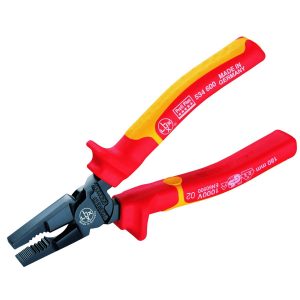

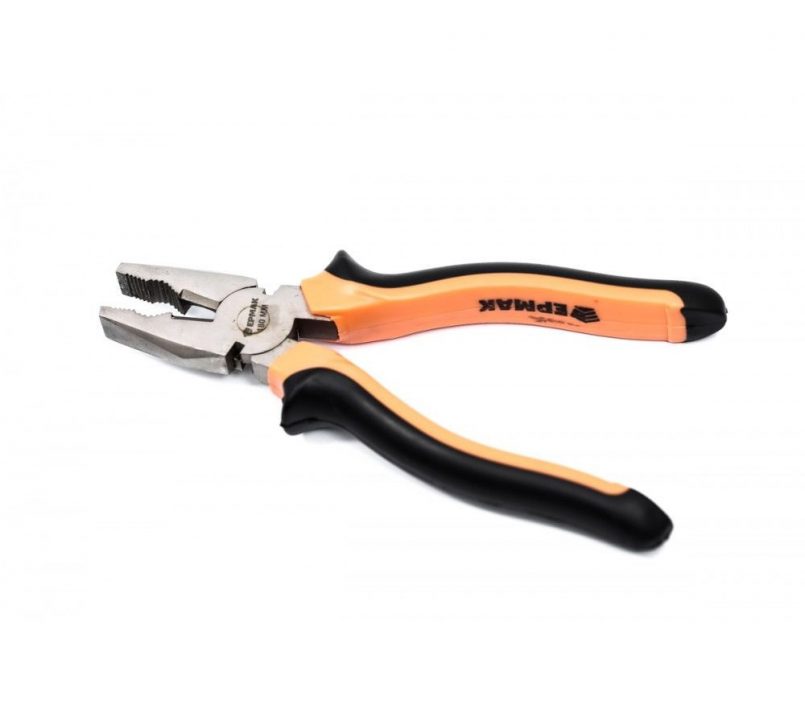

Инструмент электрика: пассатижи или плоскогубцы

Перечень оснащения электрика – не перечень без шарнирно- губцевого инструмента. Его п редназначение – захват и удерживание предметов, перекусывание провода.

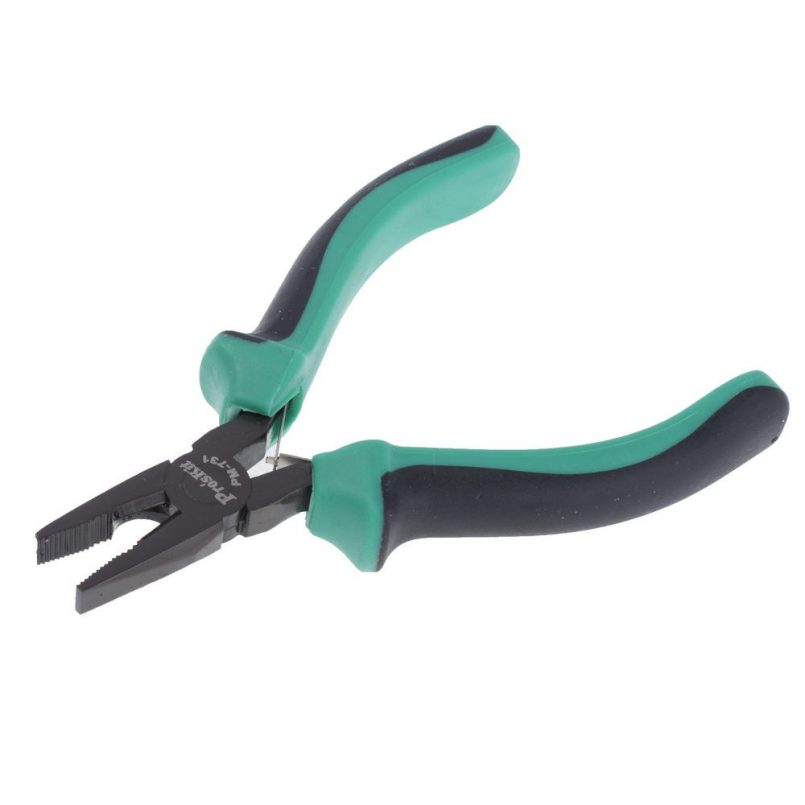

Инструмент электрика: пассатижи или плоскогубцы

Пассатажи имеют круглые части и оснащены резцами, которыми можно обрезать проволоку. Изготавливаются из более прочных сталей. Плоскогубцы имеют только части для удерживания.

Рукоятки – из диэлектрического материала. Рассчитан инструмент обычно до 1000 В.

Есть классические и переставные конструкции, способные обеспечить комфортную работу с разными диаметрами и толщинами материалов.

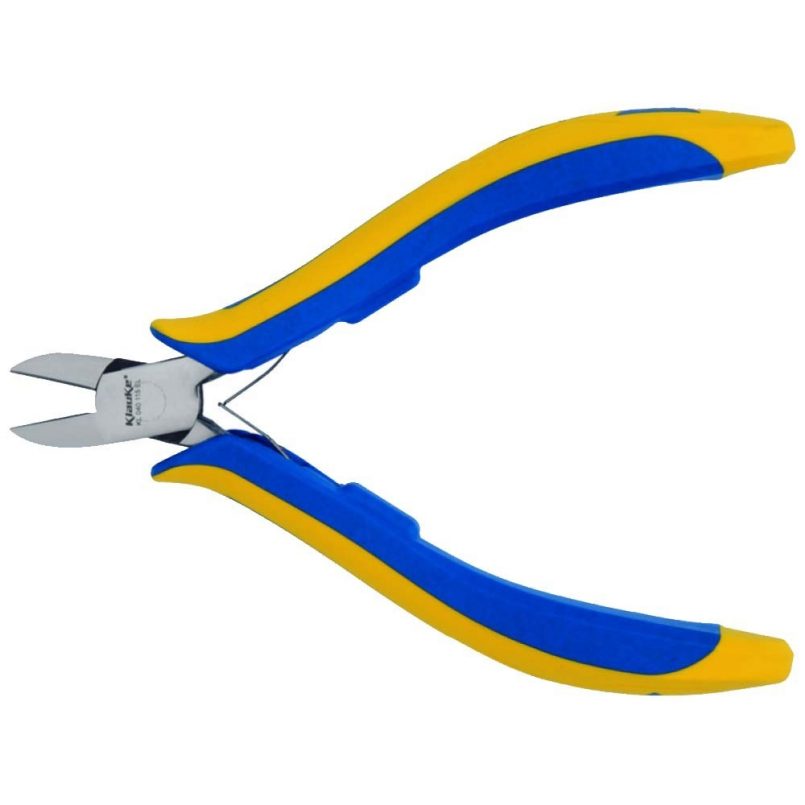

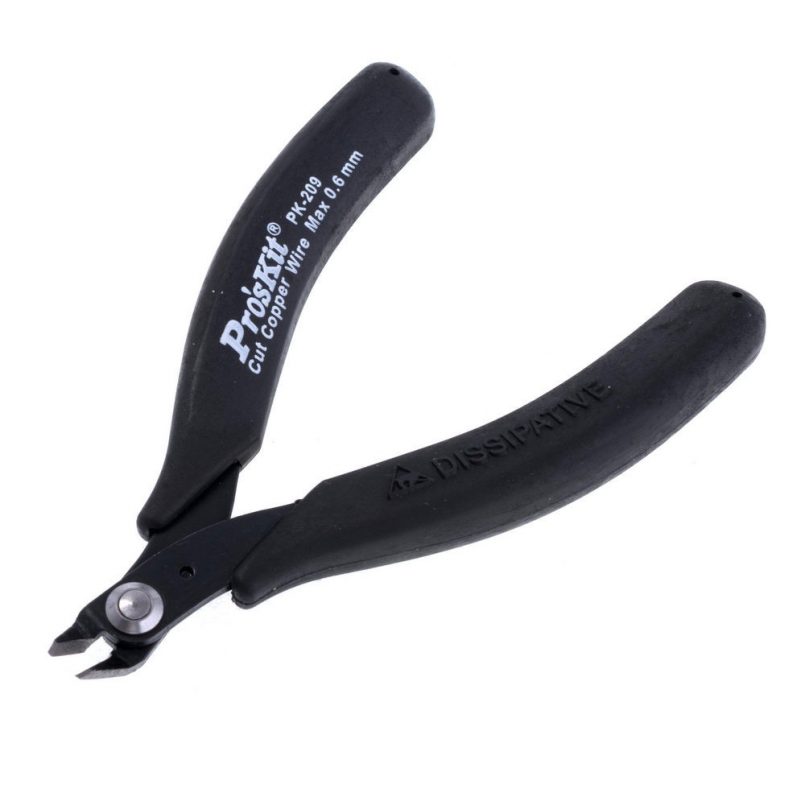

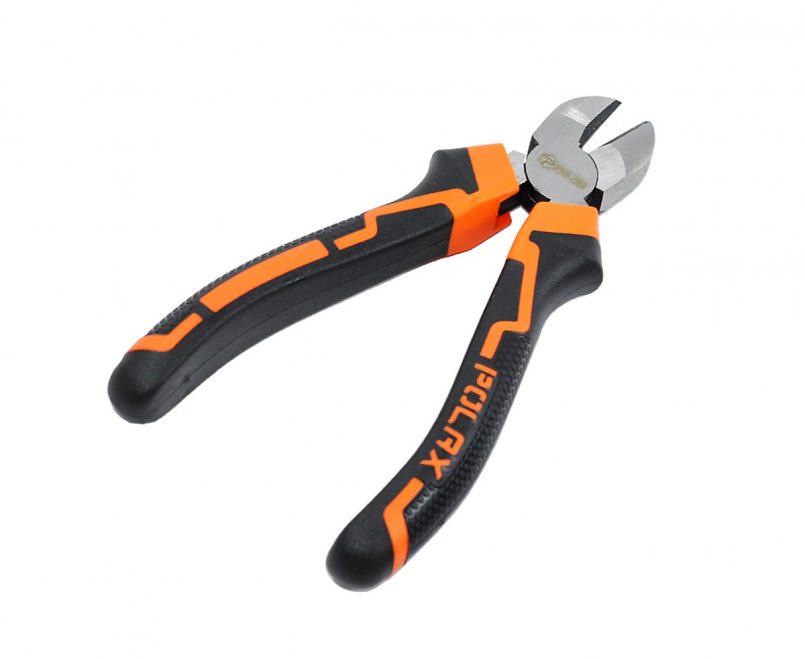

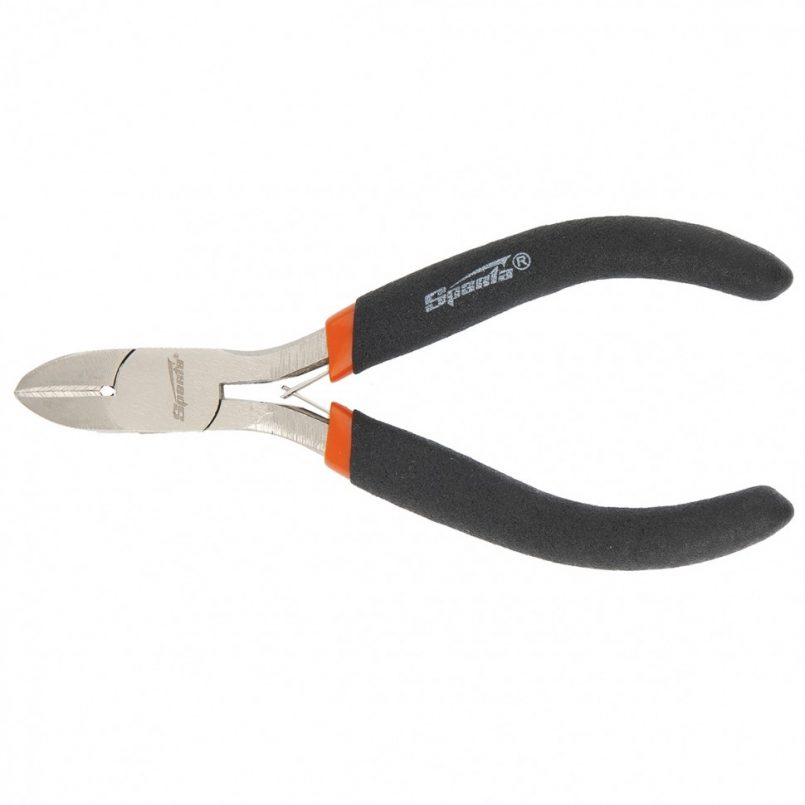

Инструмент электрика: бокорезы

Очень похожи на обычные кусачки: у бокорезов режущие кромки расположены параллельно рукояткам или под небольшим углом.

Инструмент электрика: бокорезы

Объект воздействия – провод, проволока, нетолстые пластмасса и металл.

Работа заключается в придании усилия сжатия и перемещении инструмента по материалу. Глубина и скорость реза определяется силой воздействия на рукоятки. Для перерезания большого диаметра следует разместить предмет ближе к шарниру.

Основные виды: обыкновенные, усиленные, высоковольтные, мини- бокорезы .

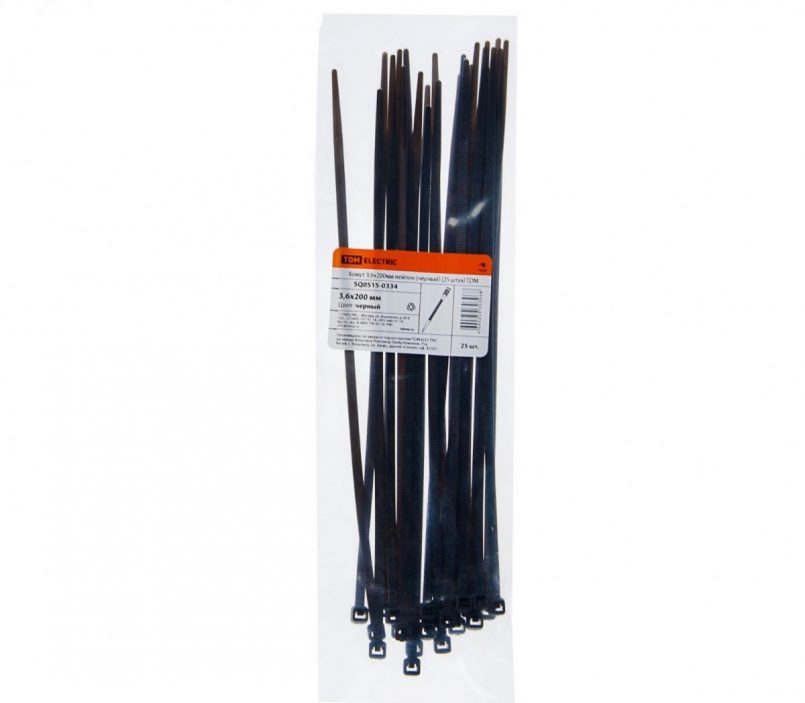

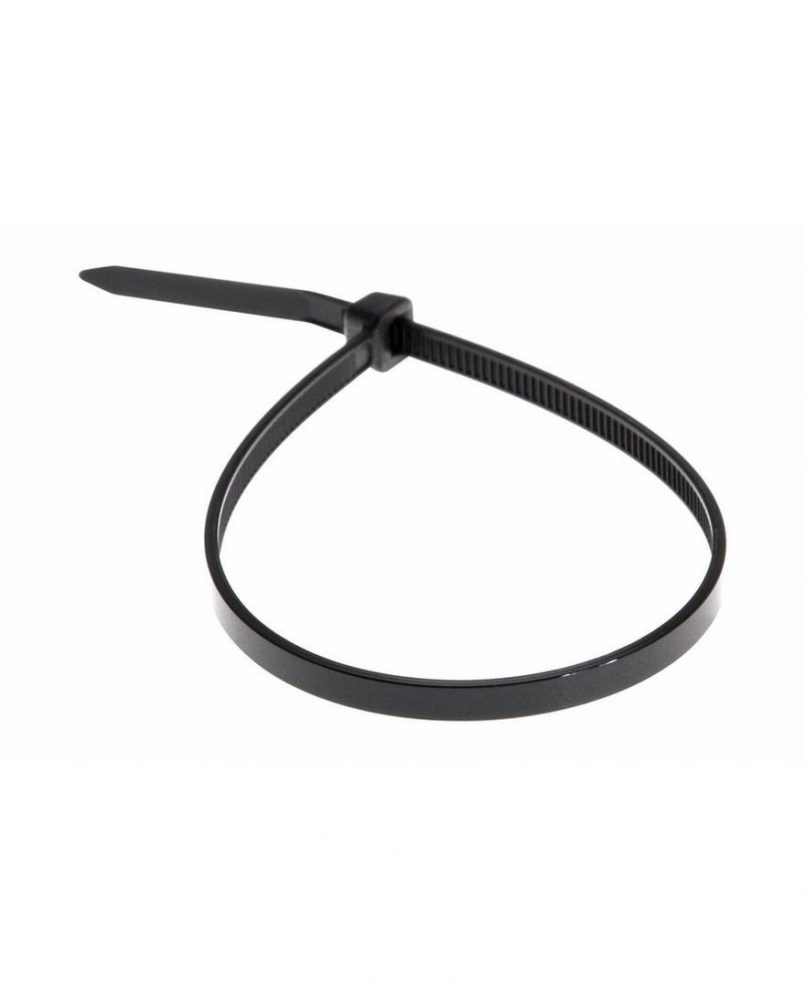

Нейлоновые стяжки

Список приспособлений электрика дополняют стяжки — п ростое в использовании изделие из нейлона.

Нейлоновые стяжки

Выпускается в нескольких размерах и любых цветах. Характеризуется длиной, шириной и прочностью на разрыв. Запорный механизм – замок (фиксатор-язычок). Главный нюанс – боится температурных перепадов.

• одноразовые;

• открывающиеся, многоразовые;
• морозостойкие, из специального материала;
• с табличкой для названия провода.

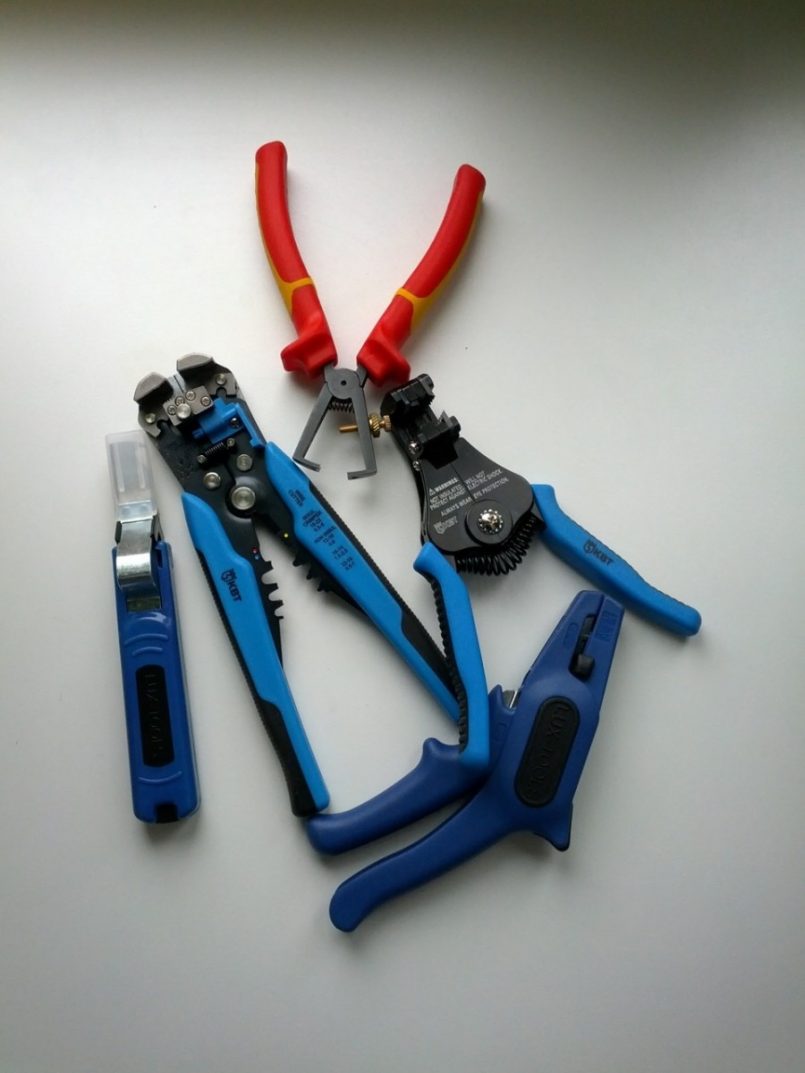

Инструменты для очистки проводов от изоляции

Набор инструментов электрика не обходится без инструмента для снятия изоляции провода для дальнейшей работы по монтажу. Условно подразделя е тся на бытов ой и профессиональн ый .

Инструменты для очистки проводов от изоляции

Бытовые – нож канцелярский или обычный, шарнирно- губцевый инструмент. Пассатижами или кусачками изоляция срезается легко, но нужно быть внимательным и не повредить провод.

Профессиональные: стриппер, съемник, щипцы, клещи, нож электрика. Есть разновидности ножей — с пяткой, клювом, крючком. Есть совмещенные ножи-отвертки .

Для любого инструмента обязательна электроизоляция рукояток.

Инструменты для соединения проводов

Если не учитывать скрутку (обязателен шарнирно- губцевый инструмент!), корректное соединение проводов выполняется клеммами.

инструменты для соединения проводов

Для максимальной безопасности следует применять так ие способы :

• клеммная (винтовая) колодка – металлическое соединение в изоляционном корпусе;

• пружинный зажим – мощное прижатие провода, но на короткий срок;
• болтовое соединение – для разных типов провода;
• гильзы и трубки;
• сварка и пайка – требуется специальное оборудование.

Защита концов проводов

Профессиональный инструмент электрика обязательно включает материалы для защиты концов провода. После отрезания или скручивания п ровод а следует заизолировать. Для этого есть ряд вариантов.

Защита концов проводов

Основные из них:

• изолента поливинилхлоридная со специальным клеем – применяется для любых токопроводящих частей;
• изолента хлопчатобумажная – не боится высоких температур;
• термоусадочная трубка – полимер, изменяющий размер при нагреве.

Инструмент электрика: индикаторные отвертки

Набор диэлектрического инструмента обязательно включает индикаторную отвертку. Ее н азначение: о пределить фазу и электропитани е в конкретной сети. Р абот а заключается в свечении лампочки индикации при касании запитанного провода (фаза). Если провод нулевой, без напряжения – лампа не горит.

Инструмент электрика: индикаторные отвертки

• корпус – изолированная рукоятка и стержень с жалом;
• резистор, обладающий высоким сопротивлением;
• индикаторная лампочка;
• пружина и контакт.

Особенность – лампа может быть не очень яркой. Н а улице или п ри отличном освещении ее свет можно не заметить.

Индикация низкого напряжения

Индикатор ИНН (или УНН) с остоит из 2 щупов, соединенных между собой, и сигнальной лампой на одном щупе.

Индикация низкого напряжения

Сфера применения – электроустановки напряжением до 1000 В. Бывают одно- и двухполюсные. Различие – в целевом напряжении и типе электрического тока.

Предназначен для выявления присутствия низкого напряжения в сети, оценки совпадения разных фаз.

Материалы изготовления – нержавеющая сталь, диэлектрики. Исполнение – универсальное .

Инструмент электрика: мультиметр

В набор инструментов для электрика всегда входит мультиметр . Он нужен д ля определения напряжения , силы тока и сопротивления . Это – измерительный инструмент с щупами-тестерами в комплекте. Питание – от батареек или аккумулятора.

Инструмент электрика: мультиметр

По своим возможностям они бывают простые и профессиональные – с приличным количеством опций. Замер выполняется контактн о, для чего нужны щ уп ы или токоизмерительны е клещ и.

Ввиду сложности конструкции и электросхемы рекомендуется изучить инструкцию перед пользованием, а также не пренебрегать электробезопасностью.

Для повышения безопасности можно использовать совместно с другим инструментом. Пара « мультиметр -дрель » обладает как обрабатывающей функцией, так и контролирующей.

Шуруповерт

Шуруповерт сродни дрели, но нужен электромонтеру для прокладывания кабелей через коробки и выполнения небольших отверстий. В монтаже шуруповерт — скорый помощник для небольших, казалось бы, дел.

Шуруповерт

Вместо него можно использовать электрическую отвертку , но шуруповерт лучше справится со сверлением небольшого диаметра.

Питание – беспроводное. Масса – минимальн ая, особенно для работ под потолком.

Основные возможности: регулирование оборотов, блокировка запуска и патрон под наибольшее количество насадок.

Гаечные ключи

При снятии и установке различного оборудования потребуются ключи. Их назначение – слесарная работа с крепежом в небольшом объеме.

Гаечные ключи

Наборы для электриков включают наиболее популярные типы – торцовый, шестигранный, накидной, комбинированный, разводной. Основные критерии выбора:

• материал изготовления – инструментальная сталь или специальный сплав;
• изоляция и ее мощность – под класс допуска по электробезопасности;
• тип и размер – под задачи в работе.

Дрель

Для выполнения отверстий и работы с крепежом необходима электродрель, желательно – с возможностями перфоратора . На случай снятия питания для электро монтаж а лучше с аккумуляторным питанием.

В комплекте хорошо иметь сверла и сменные насадки под популярные метизы.

Дрель шуруповерт

Оптимально наличие дополнительной рукоятки, ограничителя глубины сверления и подсветки рабочей зоны. Для работы в разных участках помещений и под потолком пригодится крючок для подвески на пояс. Масса – чем меньше, тем лучше.

Набор коронок

Перед установкой розеток и выключателей необходимо сделать глухие отверстия в стене. Для этой цели нужны коронки – специальные сверла большого диаметра.

Набор коронок

Обычно изготавливаются целыми комплектами – в несколько диаметров и разной твердости, с упаковкой в удобный кейс. Коронка устанавливается в обычный патрон дрели.

Характеристики: диаметр, твердость и прочность режущей части.

В зависимости от своего материала может сверлить пиломатериал, бетон, металл (латунь, чугун). Стоимость коронок по дереву существенно ниже оных для камня, поэтому следует знать, с каким материалом предстоит работать.

Штроборез

Инструмент электрика включает штроборез . Он нужен д ля прокладывания кабелей и линий в стенах и полу посредством выполнения углублени я – штроб ы . Он очень похож на обычную болгарку, но конструкция – на 2 диска. Это позволяет сразу получить канавку, выбить из которой штукатурку или бетон – дело техники.

Штроборез

Полный перечень инструментов электрика: описание профессионального инструмента для ремонта и электромонтажа проводки (70 фото)

Каждый профессиональный мастер не обходится без необходимого инструмента. Не исключение и такой профессионал, как электромонтёр. Наборы инструментов для электрика очень необходимы для любой работы, связанной с электричеством.

Какие именно инструменты нужны электрику для работы, рассмотрим далее.

Краткое содержимое статьи:

Перечень инструмента

• Дрель;
• Свёрла и насадки;
• Шуруповерт;
• Пассатижи;
• Кусачки;
• Нейлоновые стяжки;
• Штангенциркуль;
• Индикаторные отвертки;
• Гаечные ключи;
• Набор отверток;
• Набор коронок;
• Мультиметры;
• Резиновые перчатки.

И это далеко не весь список принадлежностей, используемых электриками.

Диэлектрические перчатки

При работе с элементами, которые находятся под электрическим напряжением пользуются резиновыми перчатками для изоляции.

Прежде чем начать использовать перчатки нужно убедиться в отсутствии изъянов на них.

Приобретая перчатки, нужно проверять их на качество и прочность, наполнив их воздухом и зажав отверстие, предназначенное для засовывания руки. Если воздух будет выходить, то от них нужно отказаться.

Отвёртки

• затягивания и ослабления контактных клемм;
• закручивания и откручивания болтов и саморезов;
• демонтажа вышедшего из строя оборудования и т.п.

Для произведения работ лучше приобретать изолированные отвертки с длинными рабочими частями.

Шуруповерт

Он используется для множества работ. Таким инструментом делать отверстия в щитках и коробках разветвления проводов.

Вместо него можно использовать отвёртку, работающую от аккумулятора. Лучшим вариантом станет приобрести его в комплекте с наибольшим количеством насадок, так в любой момент под рукой будет находиться необходимая принадлежность.

Пассатижи

С помощью этого инструмента перекусывают провода и подтягивают/ослабляют гайки. Пассатижи обязаны обладать изолированными ручками.

Помимо пассатижей при работе могут потребоваться круглогубцы.

Бокорезы

Для того чтобы ровно и легко перекусывать провода нужно такое приспособление, как кусачки.

Благодаря специальной заточке резцов инструмента, они перекусывают провод, не сплющивая его края.

Хомуты из нейлона

Нужны для соединения несколько проводов в один пучок, применяются стяжки различной длины и ширины. Необходимый размер хомута зависит от толщины жгута.

С помощью таких хомутов можно прикрепить провода к чему-либо.

Штангенциркуль

Чтобы измерить диаметра жилы проводки пользуются штангенциркулем, при его отсутствии можно воспользоваться простой линейкой.

Стрипперы

• нож;
• пассатижи;
• кусачки и т.п.

Но чтобы использовать такие предметы нужно иметь опыт.

Приспособления для соединения проводов

Винтовые клеммники — самые распространенный способ соединения проводов. Не так давно появились гильзы, также применяемые для той же цели. Использование гильз требует наличия обжимных клещей.

Лужение

Чтобы обеспечить защиту окончаний проводов производят лужение с помощью припоя. Для этого применяют паяльники. Они могут быть различной мощности.

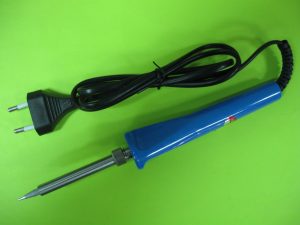

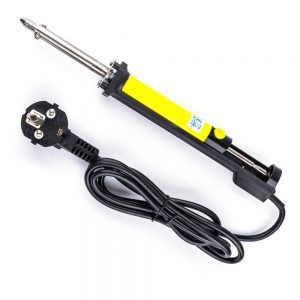

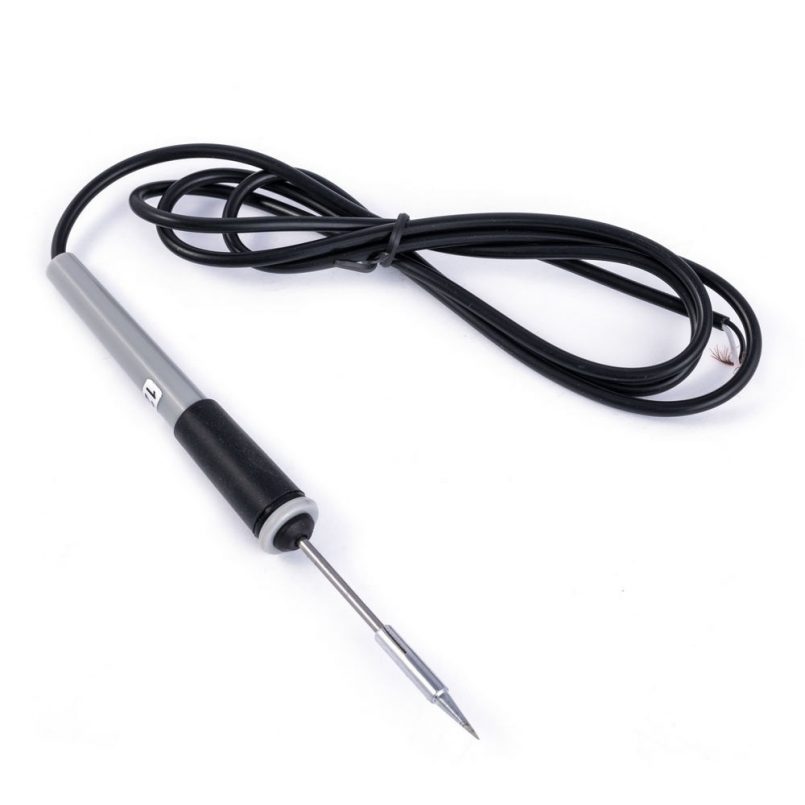

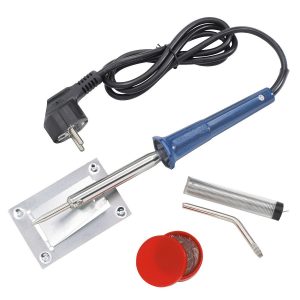

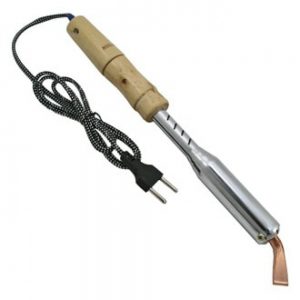

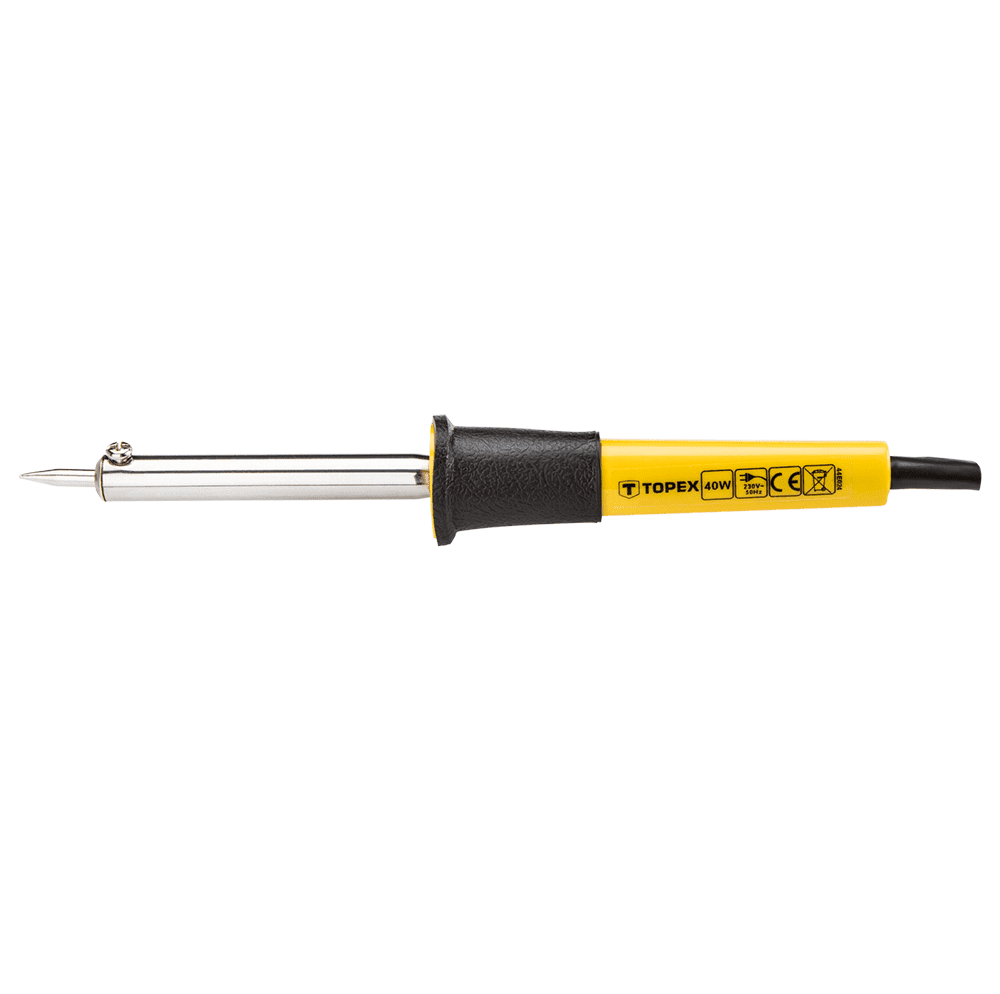

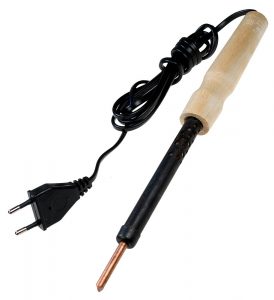

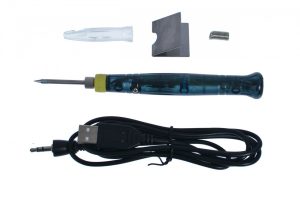

Паяльник

Такой прибор очень необходим для работы с электричеством, однако, чересчур толстые провода им обработать затруднительно.

Для таких целей применяют паяльную ванну, ее крайне редко можно приобрести, так как относится к категории профессионального оборудования.

Потому их используют лишь крупные организации и специалисты с большим опытом. На фото можно увидеть, как выглядит данный инструмент для электрика.

Индикаторные отвертки

Такие отвертки применяют для определения фазы и проверки наличия электропитания. Без этого приспособления не обходится любой, даже начинающий, электромонтер.

Работа его заключается в том, что при прикасании фазы лампа в индикаторе загорается, а при прикосновении нулевого провода — нет.

Для того, чтобы выяснить низкое напряжение в электросети, применяют этот прибор.

Он обладает двумя щупами, соединенные промеж собой проводом, один из щупов оснащен сигнализирующей лампочкой.

Мультиметр

Данный измерительный прибор считается самым надежным для определения напряжения.

• сопротивление;
• напряжение;
• силу тока.

Электрикам с малым опытом вполне достаточно будет недорогой модели, а профессионалам лучше обладать моделью с широкой функциональностью.

Электродрель

Она, можно сказать, универсальный инструмент для электрика. При работе с ней могут потребоваться различными насадки и сверла.

Желательно, чтобы она была оснащена перфоратором, это необходимо для выдалбливания отверстий в бетонных стенах под разветвляющие коробки, розетки, и выключатели.

Можно долго перечислять принадлежности электрика, но основными являются описанные выше.

Фото инструментов электрика

Прокоменнтируйте статью

Удлинители

Сертификация продукции по современным стандартам РФ

Где приобрести стандартный круглый люк дождеприемник

Copyright © 2023 electrikexpert.ru – Ваш эксперт в мире эелектричества! Наш портал предлагает большой выбор пошаговых инструкций по монтажу и подключению электрического оборудования любой сложности для начинающих и опытных электриков. Много фото, видео-уроков и рекомендаций опытных мастеров. Вы всегда можете получить консультацию нашего специалиста, или обсудить интересующий вопросы в комментария с посетителями портала. Большой выбор новинок электро-оборудования, инструментов, а также обзор современных методик в мире электричества. Мы всегда будем рады видеть вас в числе наших посетителей.
Карта сайта | Вопрос электрику | VK | FB | OD

Набор инструментов для электрика

Для выполнения электромонтажных работ в бытовых и производственных условиях мастеру необходимы специальные принадлежности и устройства, начиная от отверток и диэлектрических рукавиц и вплоть до измерительных приборов. Благодаря инструментам электрика можно быстро и качественно сделать проводку в доме, отремонтировать и подключить оборудование в цехе предприятия, устранить неполадки линий передач.

Электрику для работы необходимы специальные инструменты.

Требования к электромонтажным инструментам

Общие требования к электромонтажным инструментам:

• исправность принадлежностей;
• соответствие назначению;
• удобство пользования;
• соответствие размерам ремонтируемых частей, элементов оборудования.

Перед эксплуатацией каждая техническая единица проходит визуальный контроль и осмотр.

Универсальные изделия, такие как пассатижи, монтажные ножи, отвертки, применяемые на всех этапах электромонтажа, должны иметь изолированные рукоятки.

Кувалды, молотки изготавливаются со слегка выпуклой, несбитой поверхностью бойка, ручки – из твердого упругого деревянного материала. Рукоятки должны быть плотно и надежно прикреплены к корпусу. Принадлежности проверяют на наличие заусенцев, забоин, бугров, неровностей.

Любая неисправность может привести к травме монтажника

К электрическим инструментам предъявляют повышенные требования, т. к. они являются потенциальным источником поражения электрическим током.

Ручные принадлежности производят из электроизоляционного материала. Поверхность не должна иметь сколов, трещин.

При работе с измерительными приборами проверяют целостность корпуса.

При работе с электрическими устройствами и измерительными приборами обращают внимание на целостность корпуса и соединение шнура с источником электроэнергии и аппаратом. Трещины, проломы не допускаются. Питающий кабель проверяют на наличие следов подгорания, нагрева, перетирания.

Все приобретаемые единицы предварительно проходят испытания. Обязательна маркировка с указанием даты осмотра.

Согласно нормативным правилам, приборы для электромонтажа проходят поверку не реже 1 раза в год.

Список профессиональных инструментов электрика

Выбор электромонтажных инструментов зависит от разных факторов:

• профессиональных навыков работника;
• специализации мастера;
• места применения приспособлений и устройств (в домашних условиях, на выездном объекте или в цехе);
• поставленной задачи (монтаж/демонтаж проводки в квартире, подключение электрооборудования, проверка целостности цепи и т. д.).

Вне зависимости от опыта электрику понадобится комплект, в который должны входить нужные ему принадлежности.

Диэлектрические перчатки

Главное назначение рукавиц – защита человека от поражения электрическим током при прикасании к приборам, сборным узлам, отдельным элементам, находящимся под высоким напряжением. Изделие используют в качестве основного изоляционного средства безопасности при работе с электроустановками до 1 кВ и дополнительного – с оборудованием свыше 1 кВ, что согласно ГОСТ 12.4.103-83 соответствует маркировке «Эн» и «Эв».

Диэлектрические перчатки защищают от электрического тока.

Диэлектрические принадлежности бывают:

• бесшовными;
• с наличием шва;
• 5-палыми;
• 2-палыми.

Длина рукавицы по стандарту – не менее 35 см. Изделие изготавливают так, чтобы электромонтер мог беспрепятственно надеть перчатки поверх одежды.

Перед применением краги проверяют на наличие штампа о прохождении испытания, отсутствие проколов и иных механических повреждений. Трещины можно заметить при скручивании материала от края в сторону пальцев.

При эксплуатации средство защиты 1 раз в полгода подвергают испытаниям на прочность на специальных установках. Если материал пропускает ток, его бракуют и больше не используют, т. к. он не сможет защитить человека.

Проверку можно сделать самостоятельно: наполнить рукавицу воздухом, зажать руками – утечка недопустима.

Набор отверток

В арсенале мастера должны быть разные отвертки:

Каждый инструмент имеет свою функцию и соответствующую маркировку, где указаны длина стержня и номер, характеризующий диаметр крепежа.

Новичку лучше всего приобрести длинные принадлежности 2 или 3 размеров с плоским либо крестовым шлицем и диэлектрическим покрытием, защищающим от удара током.

Специалисту пригодится полный набор отверток. С помощью инструментов он сможет затянуть контактные клеммы, закрутить/открутить саморезы или болты, быстро демонтировать оборудование.

Штангенциркуль

Для измерения размера провода, особенно если на жиле отсутствует маркировка, применяют универсальный измерительный прибор – штангенциркуль. Он заменяет простую линейку, при этом выдает более точные показания.

Пассатижи

Не менее важный инструмент для проведения работ с одножильными проводниками – пассатижи. Они должны иметь изолированные ручки с маркировкой, указывающей на способность выдерживать напряжение до 1 кВ. Качественный инструмент легко захватывает, зажимает кабель, удерживает провод, способен перекусывать его.

Пассатижи — важный инструмент для работы с проводниками.

Начинающему электрику можно приобрести шарнирно-губцевые принадлежности:

Это разновидности пассатижей, но с некоторыми отличиями. Например, плоскогубцы имеют гладкую внутреннюю поверхность с насечками. Утики – миниатюрные приспособления с более тонкими, длинными, расплющенными сверху губками. Круглогубцы обладают круглыми в сечении концами, высеченным рельефом на рабочей части для снижения вероятности выскальзывания провода.

Бокорезы

Инструменты нужны как начинающему электромонтеру, так и профессиональному мастеру. С помощью кусачек можно ровно разрезать проволоку, провод, отдельные части кабеля небольшого диаметра.

Опытные электрики не тратят лишние деньги на покупку пассатижей, при ремонте электроники или монтаже оборудования стараются обойтись только бокорезами.

Нейлоновые стяжки

Крепежные изделия обеспечивают надежное соединение электропроводов и кабелей в единый пучок. Фиксация стяжек в ходе монтажных работ осуществляется за счет замочного механизма.

Нейлоновые стяжки нужны для соединения кабелей в пучок.

При выборе хомутов учитывают толщину жгута, нагрузку.

Ножи для зачистки проводов

Электромонтажные ножи предназначены для зачистки первичной изоляции. Ими пользуются специалисты, в т. ч. при работе на высоте. Новичкам не советуют применять острые предметы, которые могут порезать пальцы или навредить металлической жиле. Это может привести к потере работоспособности человека либо снизит надежность монтируемой конструкции.

Для начинающих электриков в магазинах имеется широкий выбор приспособлений с тупым лезвием или каплевидной пяткой на конце. Такой режущий инструмент удобен, прост в применении, ускоряет процесс разделки провода, позволяет избежать случайного нарушения материала токоведущей жилы в ходе работы. Для снятия изоляции с металлической основы подойдет стриппер.

Изоляционные материалы

В наборе электрика должны быть:

1. Изоленты – тканевые (лавсановые или х/б) с пропиткой специальным клеем или полиэтиленовые с клеящимся покрытием.
2. Термоусадки – трубки разных диаметров из изоляционного материала. Они сжимаются под воздействием высоких температур, легко прилипают к поверхности.

Изделия изолируют место прикасания человека к оголенным проводам, которые находятся под напряжением.

Индикаторные отвертки для определения напряжения

В специализированных магазинах можно купить отвертки-индикаторы со встроенными тестерами-пробниками для распознавания скрытой проводки, проверки присутствия электричества в розетке. При обнаружении источника напряжения устройства подают звуковой или световой сигнал.

Индикаторные отвертки проверяют присутствие электричества.

Благодаря инструменту можно легко найти место обрыва нулевого и фазового проводов.

Тестер с неоновой лампой помогает определить переменный ток фазы в цепи. Для бытовых целей электрики применяют индикаторную отвертку типа УНО – однополюсный указатель напряжения с ограничением до 500 В. Его используют при подключении предохранителей, установке электрических счетчиков, выключателей.

Некоторые модели оснащены LCD-экраном, что позволяет точно узнать напряжение и другие параметры.

Есть современные версии – электронные отвертки с жидкокристаллическим дисплеем, световым и звуковым сигналами. Инструмент делает необходимые замеры, выводит результат на цифровой экран, при этом срабатывает светодиод со звуковым зуммером. Основной недостаток продукции – высокая стоимость. Поэтому профессионалы чаще всего останавливают выбор на универсальных индикаторных устройствах с микросхемой внутри.

Ударная дрель

Профессиональному электрику и домашнему мастеру при электромонтаже понадобится инструмент для сверления отверстий. По внешнему виду и назначению изделие приравнивается к перфоратору, но уступает ему по техническим характеристикам. Устройство применяют при небольшом объеме работ. В качестве насадок используют сверла, разные по диаметру и эксплуатационным возможностям.

Ударная дрель — инструмент для сверления отверстий.

Гаечные ключи

В специализированных маркетах продают целые наборы гаечных ключей для установки или демонтажа электрооборудования. В комплект входят ключи:

• шестигранный;
• торцовый;
• накидной;
• комбинированный;
• разводной.

Продукцию выпускают из инструментальной стали или специальных сплавов высокого качества. Покупать набор следует с учетом материала изготовления, типоразмера инструмента, изоляции.

Для работы электромонтеру вместо комплекта достаточно купить только разводной ключ и пользоваться им

Мультиметр

Электрику понадобится измерительный прибор, определяющий напряжение в цепи.

Наиболее надежными и точными считаются цифровые аппараты, объединяющие в себе функции амперметра, вольтметра, омметра. С помощью тестера можно делать замеры:

Бюджетные варианты подходят для:

• проверки проводников со звуковым оповещением;
• прозвонки цепи;
• измерения уровня заряда в аккумуляторе;
• определения напряжения в розетке.

Более дорогие модели способны осуществлять тестирование транзисторов, диодов, измерять индуктивность, температуру, частоту.

Набор коронок

Для вырезания отверстий на деревянных, бетонных, каменных поверхностях предусмотрены специальные сверла большого диаметра. Их чаще всего поставляют комплектом. В набор входят насадки на дрель разных размеров, любой твердости. Изделия упакованы в удобный кейс.

Коронки по дереву стоят дешевле, чем по бетону или металлу. Поэтому при покупке следует учитывать, из чего сделан рабочий материал

Токовые клещи

Электромонтеры могут приобрести мультиметры в виде токоизмерительных клещей. Устройства используют в установках до 10 кВ. Они предназначены для измерения параметров цепи питания без нарушения ее функционирования и разрыва.

Токовые клещи предназначены для измерения цепи питания.

Мегаомметр

Прибор узкоспециализированного назначения. Аппарат помогает измерить большие значения сопротивления при подаче высокого напряжения, а также выявляет надежность обмотки проводника.

Ваттметр

Основные функции устройства:

• определение мощности электроприборов;
• тестирование отдельных участков цепи, всей электросети;
• испытания электроустановок;
• контроль работоспособности оборудования;
• учет расхода энергии.

Самыми простыми и дешевыми являются аналоговые модели, имеющие шкалу со стрелкой. Деления шкалы указывают на активную мощность участка электроцепи.

Цифровые версии удобны, надежны, многофункциональны, результативны. Автоматическая система замеряет активную и реактивную мощности, а также напряжение, постоянный/переменный ток, расход энергии по времени. Затем выводит данные на дисплей.

Результат можно переслать на компьютер пользователя или оператора удаленным способом.

Вольтметр

Если электрику нужно узнать ЭДС на участке цепи, т. е. напряжение между 2 точками, ему стоит позаботиться о покупке переносного вольтметра. Прибор автономен, для работы не требует внешнего питания, имеет небольшие размеры, дает возможность получать точные измерения без помех.

Вольтметр не требует внешнего питания.

Перфоратор

Электромонтер сталкивается с необходимостью укладки проводки внутри кирпичных или бетонных стен, каменных конструкций повышенной сложности. Без перфоратора ему не обойтись.

Инструмент многофункционален, высокопроизводителен. В зависимости от насадок он позволяет:

• высверливать отверстия;
• делать углубления;
• готовить растворы;
• очищать поверхности;
• шлифовать;
• совершать дополнительные операции.

При выборе учитывают:

1. Эксплуатационные возможности:
   • для бытовых целей;
   • с целью непрерывного использования на протяжении 8-часового рабочего дня;
   • длительная эксплуатация с учетом посменного применения электромонтерами.
2. Вид используемой энергии – бензиновые, пневматические или электрические. Электроинструмент может питаться от аккумуляторов либо стационарной сети.
3. Технические характеристики:
   • скорость вращения рабочего органа;
   • потребляемая мощность;
   • мощность механического удара по оси насадочной детали.
4. Расположение двигателя – горизонтальное или вертикальное.
5. Наличие дополнительной оснастки для расширения функционального назначения – буры, наконечники, пики, лопатки, прочие насадки.

У электриков наиболее популярны модели производителей Bosch, Hitachi, «Интерскол», Makita, Stern.

Штроборез

Устройство применяют для пробивания штроб, прокладывания кабелей в полу, стенах. Внешне инструмент похож на болгарку. Главное отличие – в конструкцию входят 2 диска. Использование актуально в случае проведения масштабных работ.

Шуруповерт

Бытовая модель рассчитана на периодическое использование, позволяет закручивать саморезы, шурупы в домашних условиях. Она менее мощная, но более легкая по весу, простая в обращении. Профессиональное устройство предназначено для серийного заворачивания крепежа. Крутящий момент у него выше. Изделие может непрерывно работать в течение рабочей смены без риска перегрева.

Каждый электрик самостоятельно решает, какой электроинструмент ему выбрать, чтобы качественно делать свою работу.

Какие инструменты нужны для выполнения электромонтажных работ

Для выполнения электромонтажных работ: демонтажа и монтажа электропроводки, монтажа и подключения различного оборудования, ремонта электропроводки, подготовки штроб, отверстий и углублений для прокладки электропроводки и т.д., понадобиться самый разнообразный инструмент – начиная от простых отверток, измерительных приборов, вплоть до штробореза или перфоратора.

Выбор инструментов для электромонтажных работ во многом завит от места использования (например, домашние работы, выездные работы, работы на предприятии), а также от профессиональных навыков электрика, электромонтажника. Следует учитывать, что от качества и функциональности инструмента напрямую будет зависеть скорость и качество выполняемой работы.

Рассмотрим самые распространённые инструменты, приспособления и материалы, необходимые для выполнения электромонтажных работ.

Отвертки или наборы отверток

Без данного инструмента никак не обойтись при установке розеток и выключателей, винтовых клемм и электрических аппаратов в распределительном щитке. Для работы понадобятся отвертки разного размера и типа – крестовые, плоские, шестигранные. Для монтажа и обслуживания некоторого оборудования потребуются отвертки со специализированными наконечниками.

При выполнении электромонтажных работ не лишним будет такой инструмент, как ударная отвертка. Это специальная отвертка, предназначенная для откручивания «прикипевших» винтов, шурупов, саморезов, которые не удается открутить обычной отверткой.

Индикаторы, указатели напряжения, электрозащитные средства

При выполнении электромонтажных работ наиболее важным вопросом является вопрос электробезопасности, поэтому в перечне инструмента каждого электрика должна быть индикаторная отвертка и указатель напряжения. Индикаторная отвертка поможет определить наличие или отсутствие фазы, но отсутствие напряжение в электропроводки нужно определять именно указателем напряжения.

Существуют универсальные указатели напряжения, индицирующие величину измеряемого напряжения, которые могут использоваться в качестве тестера для проверки целостности цепей, а также в качестве индикатора наличия фазы. В качестве альтернативы указателю напряжения в электропроводках до 1000 В может использоваться мультиметр.

Также незаменимым помощником электрика является индикатор скрытой проводки, который значительно ускоряет процесс ликвидации повреждения электропроводки.

Рассматривая вопрос электробезопасности, следует упомянуть, что у электрика должны быть необходимые средства защиты, перечень которых соответствует характеру и условиям выполняемой работы. Для защиты от поражения электрическим током применяют инструмент с изолирующими рукоятками, изолирующие штанги, изолирующие клещи, диэлектрические перчатки, диэлектрические подставки или резиновый коврик, диэлектрическая обувь.

Мультиметр и другие измерительные приборы

Мультиметр представляет собой многофункциональный прибор, предназначенный для измерения основных электрических величин. Это незаменимый прибор для электрика, он позволяет измерять напряжение в широком диапазоне, как постоянного, так и переменного тока, сопротивление, силу тока.

Наличие режима прозвонки позволяет определять целостность предохранителей и электропроводок, а также позволяет быстро разобраться в сложных цепях распределительных щитков.

Для удобства измерения нагрузки используются специальные токоизмерительные клещи, позволяющие измерять нагрузку без необходимости включения прибора в разрыв электрической цепи. Для электрика удобны в эксплуатации комбинированные измерительные приборы, совмещающие в себе функции токовых клещей и мультиметра.

Для точного определения состояния изоляции, переходного сопротивления замеры должны производиться мегомметром – еще один измерительный прибор в списке электромонтажника. Данный измерительный прибор используется при монтаже и обслуживании силового оборудования, крупных распределительных щитов, распределительных устройств.

Для точного замера сечения жил кабеля, проведения точных замеров при монтаже различных элементов используется такой измерительный прибор, как штангенциркуль.

Пассатижи, бокорезы, специализированный инструмент

Плоскогубцы – незаменимый инструмент при выполнении электромонтажных работ. Они применяются при заделке кабеля, для скручивания жил проводов, изгиба жил, скручивания болтовых соединений и др. работ. Бокорезы (кусачки) предназначены для перекусывания жил кабелей и проводов в процессе прокладки электрических цепей.

Существует комбинированный ручной инструмент – пассатижи, заменяющие два вышеприведенных инструмента.

При выполнении электромонтажных работ могут также использоваться плоскогубцы специальной формы – так называемые длинногубцы, тонкогубцы, утконосы, круглогубцы.

Для частых и регулярных работ для удобства снятия изоляции используется специальный инструмент – стриппер. Для одноразовых и нерегулярных работ приобретать данный инструмент нецелесообразно: снятие изоляции можно выполнить при помощи бокорезов или ножа.

Если в качестве способа соединения проводников выбрана опрессовка, то в данном случае необходимо иметь такой инструмент, как обжимные клещи (пресс-клещи).

Набор гаечных ключей понадобится при монтаже и подключении силового электрооборудования, сборки и подключении крупных распределительных щитов.

Набор ручных инструментов DEKO – 168 шт

Комплект ручных инструментов для ремонта и пластиковый ящик для хранения. У продавца имеется в наличии восемь различных вариаций с разным количеством инструментов.

Электроинструмент

Для подготовки штроб скрытой электропроводки используется штроборез. Данный электроинструмент приобретают для больших объемов работ.

Для нечастных работ можно использовать углошлифовальную машину либо обычный молоток с парой зубил. Углошлифовальная машина (болгарка) также нередко применяется при монтажных работах для отрезки металлических элементов, их шлифовки.

Электродрель или шуруповерт используется для монтажа различных элементов крепления, сверления отверстий под крепления либо под установку различных элементов электрических проводок.

Для выполнения монтажа на кирпичных или бетонных стенах возникает необходимость сверления отверстий – для этого необходим перфоратор или ударная дрель. Перфоратор может также использоваться в качестве альтернативы штроборезу при монтаже кабеля для скрытой проводки.

При необходимости пайки соединений используется паяльник, а также припой и флюсы для пайки. В качестве альтернативы электрическому паяльнику может использоваться газовая горелка или газовый паяльник.

Еще один способ соединения проводников – сварка, которая осуществляется специальным аппаратом для сварки скруток. При выполнении электромонтажных работ может возникнуть необходимость сварки металлических элементов электрооборудования – для этого применяют портативные сварочные аппараты инверторного типа.

При необходимости использования электроинструмента у электрика всегда должны быть индивидуальные средства защиты – респиратор, защитная каска, защитные очки, маски и т.д.

Помимо вышеперечисленного, в сумке электрика всегда должна находиться изоляционная лента, рулетка, карандаш (маркер), термоусадочные трубки, напильники, наждачная бумага, нож, набор сверл для работы по разным поверхностям, дюбели для быстрого монтажа, ножовка по металлу и др.

При выполнении электромонтажных работ может использоваться множество другого оборудования, инструмента, материалов. В данном случае зависит от конкретной специализации электрика и характера выполняемой работы.

Сожержимое ящика электрика на каждый день. Что добавить? Пишите в комментарии!

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Полезная информация по электромонтажу

Список необходимых инструментов электромонтажника

Первое правило для всех электриков – никогда не экономьте на инструментах. В то время как многие имеют строго ограниченный бюджет, это не тот случай, когда можно сократить расходы, покупая дешевые изделия. Они не будут служить долго, к тому же намного сложнее в использовании: даже простая резиновая ручка отвертки поможет Вам ощутить разницу с пластмассовой, если вы будете работать ей весь день; не говоря уже о том, что качественные инструменты могут попросту сохранить жизнь при работе с высоким напряжением. Вы будете проводить сложные работы на протяжении длинных смен в тяжёлых условиях: на высоте и в подвалах, в жару и холод, причём зачастую справляясь в одиночку, и последнее, что вам нужно, это некондиционный набор инструментов. Не делайте ошибку ложной экономией, убедитесь, что вашу сумку наполняют только высококачественные инструменты . Инвестиции в оборудование – это инвестиции в вашу карьеру и безопасность!

Представляем вам неполный п еречень необходимых инструментов , позволяющих выполнить основные электромонтажные операции.

Это инструмент электрика номер один. Щипцы приходят в широком спектре видов и размеров, и ваш набор должен содержать несколько разновидностей:

• пассатижи – режут, скручивают провода вместе, вытягивают их и производят массу других действий. Их даже частенько используют вместо молотка. Они имеют квадратную форму губ, которая отлично подходит для скручивания проводов, режущее лезвие для проволоки и область захвата, чтобы тянуть провод. Ищите инструменты, рассчитанные на 1000 вольт и имеющие удобные рифлёные ручки, которые не скользят;
• острогубцы, тонкогубцы, круглогубцы, длинногубцы – проверьте ассортимент и подберите себе что-то из этого списка, вы найдете их незаменимыми, особенно со встроенными кусачками;
• кримпер или обжимные клещи – для соединения, опрессовки, стыкового сращивания проводов.

• бокорезы, кусачки – для резки проволоки, гвоздей, скоб, MC кабеля и т.д. Убедитесь, что “челюсти” специально закалены для такого использования, а не просто предназначены для резки медной или алюминиевой проволоки. Есть некоторые модели, оснащенные средствами обнаружения провода под напряжением;
• кабельные ножницы – используются для резки толстых проводов или кабелей;
• устройство для зачистки проводов – ручной или автоматический стриппер, снимающий изоляцию без повреждения провода. Такие инструменты выпускаются в разнообразных вариантах и оснащаются разного размера режущими зубьями для различных сечений проводов.

Вам понад обится несколько различных видов отвёрток , имеющих различную длину и форму головок – широкие и узкие, тонкие и толстые, плоские и крестовые. Универсальные наборы со сменными головками и поворотной ручкой облегчат вашу работу, а ударно – поворотные варианты позволят справиться даже с прикипевшим крепежом.

Шестигранные ключи лучше приобретать набором, имеющим примерно от 5 до 16 ключей различного размера. Набор торцевых головок – альтернатива обычным накидным или рожковым ключам.

• мультиметр – измеряет силу тока, сопротивление и напряжение. Бывает аналоговым и цифровым. Вам нужен прибор, способный считывать до 600-1000 вольт. Он содержит в себе омметр, амперметр и вольтметр “в одном флаконе”. Вы можете использовать приборы по отдельности, но большинство электриков будет иметь и то и другое;
• бесконтактный детектор напряжения – он будет зажигать индикатор или жужжать, когда обнаружит рабочую сеть. Одни из этих устройств автоматические, а другие должны быть включены с помощью переключателя. Удобная карманная модель работает от батареек ААА.

• протяжка для кабеля – металлическая или стекловолоконная проволока с длинным гибким наконечником, используется для протягивания одно- или многожильного провода через металлический или пластиковый трубопровод;
• ножовка – для разрезания стоек, трубопровода и кабеля;
• рулетка – для измерения провода, кабельного лотка, расстояний при монтаже электропроводки и прочего. 10-метровой рулетки обычно достаточно для основных задач;
• уровень – для измерения отклонения от горизонтальной или вертикальной линии. Пластиковый корпус слабеет с течением времени и приводит к плохим показаниям: убедитесь, что ваш уровень металлический. Отлично, если прибор сделан с редкоземельными магнитами: эта вещь будет прилипать настолько прочно, что вам не придется беспокоиться о том, что он упадёт и сломается;
• разводной ключ – понадобится для затяжки фитингов при монтаже трубопровода и работе с жесткими трубами;
• дрель – аккумуляторное устройство является идеальным вариантом, позволяя работать в труднодоступных и удалённых от источников электроэнергии местах. К ней понадобится широкий ассортимент сверл разных размеров и для разных материалов. Большинство аккумуляторных дрелей поставляется с двумя аккумуляторами на тот случай, если один из них не вовремя сядет. Новые литиевые батареи – большой плюс, они намного превосходят старые никель – кадмиевые аналоги. Ударная дрель – очень хорошее дополнение к набору инструментов: электромонтажникам часто нужно пробиваться через кирпичную кладку или бетон;
• штроборез – пригодится для прокладывания борозд под кабель. Для этой цели можно использовать болгарку, но штроборез сделает канавку быстрее и аккуратнее;
• налобный фонарь – он потребуется в темных помещениях. Никогда не пытайтесь работать с электричеством без надлежащего освещения. В отличие от обычных фонариков головные лампы будут держать ваши руки свободными;
• пояс с инструментами – обязательный атрибут каждого мастера. У него есть много видов для разных профессий. Пояс электрика должен иметь несколько карманов на одной стороне для мелких деталей и расходных материалов, а также карманы по другую сторону для ручного инструмента. У него должны быть держатель для изоленты и петля для молотка.

Торговая сеть “Планета Электрика” обладает широким ассортиментом различного рода инструментов, с которым Вы можете более подробно ознакомиться в нашем каталоге .
