Самодельный фильтр для скважины

Главное предназначение фильтра — это очистка воды от механических примесей: песка, мелких частиц глины и известняка. От него зависит качество воды и долговечность скважины. Не для каждой скважины необходим фильтр. Нужен он или нет – зависит от состава породы водоносного горизонта. Вода может проходить по различным грунтам: ракушечник, песок, глина, мел, известняк и другие.

В устойчивых породах, как например известняк или гравий, фильтр можно не ставить, достаточно отверстий или тонких прорезей в обсадной трубе. А вот если водоносный слой залегает в песке или ракушнике, то без фильтра не обойтись.

Виды фильтров.

Существует два основных варианта фильтра для скважины: полипропиленовый и самодельный фильтр из нержавеющей сетки галунного плетения марки П48 или П52 ГОСТ 3187-76.

Такой фильтр имеет высокую механическую прочность и не подвержен коррозии, а также имеет хорошую скорость фильтрования. Этот фильтр подходит как для гравийно-галечниковых отложений, так и для песков. Он получил широкое применение в неглубоких скважинах для водоснабжения, где подземные воды имеют большую минерализацию и агрессивность. В мелкозернистых песках полипропиленовый фильтр используют с кварцевой или гравийной обсыпкой. Приобрести его можно в сантехнических магазинах.

Для его изготовления чаще всего используют сетку галунного плетения. Щели в ней имеют вид косых треугольников. Песчинки же имеют форму близкую к квадрату и закрыть ими отверстия в сетке у них не получится.

Иногда вместо нержавеющей сетки используют полимерную галунного плетения, например, польская SP12 или П52 российского производства. Такая сетка достаточно жёсткая и предназначена для фильтрации среднего песка. Но, как показала практика, она может порваться в момент обсаживания трубы в ствол скважины.

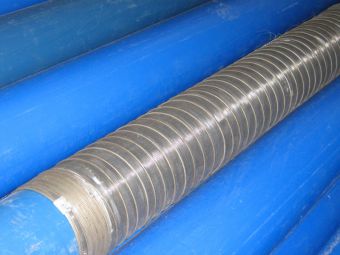

Фильтр для скважины.

  • Естественный фильтр скважины.

Чтобы улучшить очистку воды от механических примесей, рекомендуется произвести гравийную обсыпку обсадной трубы. Гравий мелкой фракции засыпается в пространство между стенками бурового ствола и обсадной трубы. Такая обсыпка будет выполнять роль дополнительного естественного фильтра, что хорошо скажется на пропускной способности сетчатого фильтра, так как он будет в некоторой степени защищен от забивания песком. Гравийная обсыпка в основном устраивается, если водоносный слой находится в мелкозернистой фракции породы.

Как сделать фильтр из нержавеющей сетки.

Для его изготовления применяется нержавеющая сетка галунного плетения марки П48 или П52. Чем меньше число, тем реже плетение и, следовательно, больше свободного пространства между проволоками. Чем меньше число, тем больше пропускная способность сетки и её сложнее забить глинистым шламом.

Сетка галунного плетения.

Сетка галунного плетения.

  1. Чтобы обернуть обсадную трубу диаметром 125 мм, понадобится сетка шириной 470мм. Поэтому первым делом отмечаем необходимую длину и отрезаем её.

Размечаем.

Отрезаем по разметке.

Края будут скрепляться между собой с помощью так называемого кровельного замка. Для создания такого замка необходимо края сетки подогнуть примерно на 2-3см. Это можно сделать руками без применения инструментов.

Края сгибаем для образования кровельного замка.

2. Сверлим отверстия в обсадной трубе. Диаметр отверстий примерно 16-20мм. Расстояние между отверстиями в одном ряду 100-120мм. Всего 5-6 рядов по диаметру трубы. Ряды отверстий необходимо сверлить со смещением, чтобы отверстия располагались в шахматном порядке. Здесь есть очень важный момент: отверстий не должно быть слишком много, иначе труба потеряет свою прочность, и не должно быть мало, иначе пропускная способность фильтра будет небольшая.

На обсадной трубе необходимо отступить 60см от края и от этого места начинать разметку отверстий. Неразмеченная часть трубы длиной 50cм будет выполнять роль отстойника. В отстойнике будут собираться механические примеси, которым удалось пройти через фильтрованную сетку. А еще 10 см будут заняты обмоткой фильтра.

Отверстия можно просверлить перьевым сверлом по дереву или ступенчатым сверлом для листового металла. Перед сверлением нужно обязательно проверить, чтобы отверстия не выходили за пределы рабочей поверхности сетки.

В результате отверстия должны быть просверлены вдоль трубы на длине не более 1940 мм. Два отреза сетки длиной по 1м должны полностью перекрыть собой отверстия в трубе.

Некоторые мастера вместо отверстий диаметром 16-20мм сверлят много отверстий диаметром 2-2.5мм. Такой вариант имеет право на жизнь, но тогда таких маленьких отверстий должно быть действительно очень много, так как их площадь очень маленькая. Приведу пример: площадь одного отверстия диаметром 16мм равна суммарной площади 63 отверстий диаметром 2мм.

Отверстия можно заменить на тонкие прорези. Их можно сделать с помощью УШМ (болгарки).

Сверлим отверстия в обсадной трубе.

После сверления трубу и все отверстия необходимо очистить от стружки.

3. Наматываем на обсадную трубу нержавеющую проволоку или леску диаметром от 1.7 до 2.3мм. Эта проволока создаст расстояние между сеткой и трубой. В результате вода будет фильтроваться через всю площадь сетки, а не только напротив отверстий в трубе.

намотка проволоки на трубу.

Наматываем проволоку или леску на трубу.

4. Устанавливаем нержавеющую сетку на трубу. Она оборачивается вокруг трубы, и её края сцепляются посредством кровельного замка (сгиб цепляется за сгиб). Имейте в виду один важный момент: её край должен полностью закрывать собой намотанную проволоку и выступать за неё примерно на 2 см. Впоследствии этот край сетки будет обматываться проволокой сверху.

Одеваем сетку на трубу и соединяем её края в кровельный замок.

Читайте также:
Спилы дерева в интерьере: декор для стен и пола

Обжимаем замок с помощью плоскогубцев. Обжимку нужно делать плавно, без рывков. Сетка должна плотно обтягивать трубу.

Первый зажим необходимо сделать примерно в двух сантиметрах от края сетки. Затем нужно обжать край и продолжить обжимать всю сетку. Такая последовательность обжимки необходима для того, чтобы сетка плотнее прилегала к трубе по своему краю.

Обжимаем замок.

Обжимаем замок.

После того как обжали замок, его необходимо обстучать молотком. Таким образом он прижимается к трубе.

Простукивание замка молотком.

Простукиваем сетки молотком.

Монтируем вторую часть сетки. Её необходимо уложить с перехлестом в 2см на первую часть. Шов нужно расположить с противоположной стороны от шва на первой сетке.

Устанавливаем вторую часть нержавеющей сетки.

Теперь обжимаем сетку. Делаем все тоже, что и с первой частью. Отступаем от края 2см и производим первый зажим, затем обжимаем край и дальше весь остальной шов. После обжимки сетка должна плотно прилегать к трубе, особенно это важно на её краях.

Обжимаем шов.

Обжимаем шов.

Опять простукиваем молотком шов, чтобы его прижать к трубе.

5. Теперь необходимо на края установить металлические скобки. Данные скобки изготавливаются из тонкого нержавеющего листа. Они необходимы для крепления проволоки, которой будет обматываться сетка.

Скоба из нержавеющего металлического листа.

Скоба из нержавеющего металлического листа.

Скобки крепим по краям фильтрованной сетки и в месте соединения двух частей. На каждом краю необходимо установить 2 скобки напротив друг друга. То же самое нужно сделать и в месте соединения частей фильтра. Крепить скобки можно с помощью мелких саморезов или алюминиевых заклепок. Саморезы должны быть из нержавеющей стали. Оцинкованные саморезы лучше не использовать, так как цинк вреден для человека. Саморезы обязательно должны быть короткие, если у вас есть только длинные, то их придется подрезать. В противном случае, они сильно будут торчать внутри трубы и тогда установить насос в такую трубу не получиться.

Скоба закрепленная на трубе.

Крепим скобу на обсадной трубе.

6.Последний этап в изготовлении фильтра для скважины – это его обмотка нержавеющей проволокой или леской. Это необходимо для того, чтобы хорошо зафиксировать нержавеющую сетку на трубе. Если этого не сделать, то она сползет с трубы в момент её установки в ствол скважины.

Некоторые люди используют вместо проволоки обычные пластиковые стяжки. А практика показывает, что такие стяжки слетают при обсадке трубы, если есть острые торчащие камни в стволе скважины. Использовать изоленту или термоусадку тоже не лучшая идея.

Сгибаем проволоку петлей и обжимаем петлю на металлической скобке.

Во время намотки проволоки очень важно намотать её как можно плотнее. Примерное расстояние между проволоками равно 6см. Первые несколько витков нужно намотать плотно друг к другу. Все эти витки проволоки должны уместиться внутри металлической скобы.

Наматывает проволоку.

Еще несколько плотных витков необходимо намотать на скобы расположенные посередине сетки.

После обмотки всего фильтра, проволоку необходимо согнуть вокруг скобы как показано на рисунке ниже.

Сгибаем проволоку вокруг скобы.

Загибаем скобки с помощью ударов молотка и отрезаем лишнюю проволоку.

Загибаем скобки.

Согнутая скобка удерживает проволоку.

На этом этапе работа по изготовлению фильтра для скважины окончена. Фильтр готов!

Самостоятельное изготовление скважинного фильтра: типы конструкций и пошаговые интструкции

Самостоятельное изготовление скважинного фильтра: типы конструкций и пошаговые интструкции

Фильтр для скважины своими руками изготовить несложно и выгодно. Для этого надо определить тип конструкции и приобрести необходимые материалы.

Для скважины фильтр сделать самостоятельно

Фильтр для скважины своими руками.

Устройство и назначение скважинного фильтра

Главное предназначение скважинного фильтра — очищать воду от механических примесей (песка, галечника, известняка, глины) на входе в источник. Количество и размеры частиц пород спрогнозировать сложно.

Но, если их не задерживать, произойдет следующее:

  • неустойчивые породы будут осыпаться, накапливаться, и в скважину перестанет поступать вода;
  • погружной насос быстро поломается, т.к. он не рассчитан на перемещение воды с крупными взвесями и примесями.

Фильтр скважины не подлежит замене, он устанавливается 1 раз. Поэтому важно, чтобы он выполнял свою функцию до тех пор, пока эксплуатируется скважина (20-30 и более лет). Конструкция устанавливается в рабочей части обсадной трубы, очищенная вода проходит дальше, а загрязнения скапливаются в отстойнике фильтра или остаются за пределами колонны.

Устройство (сверху вниз):

  • надфильтровый участок — служит соединительным элементом при закреплении устройства на обсадную трубу;
  • фильтрующий узел — представляет собой перфорированную перегородку, не позволяющую грязи проникать внутрь устройства;
  • отстойник — емкость для сбора крупных частиц, проникших внутрь обсадной трубы.

Каким требованиям должен соответствовать фильтр для скважины

Материал устройства не должен придавать привкус воде. Бурильщики могут предложить включенное в стоимость работ устройство с некоторыми элементами (например, каркасом, наружным креплением) из оцинкованной стали. Он прослужит не более 7 лет и постепенно начнет отдавать в водяной столб опасный для здоровья оксид цинка.

Лучший материал для каркаса фильтрующего устройства — нержавеющая сталь. Если из нее сделаны все элементы, ему обеспечены самые высокие характеристики по прочности и долговечности. Пластиковые, капроновые или полиэтиленовые каркасы и сетки хуже выдерживают механические нагрузки.

При желании изготовить устройство, комбинируя разные материалы, надо учесть, что сталь и пластик имеют разные свойства, поэтому в месте соединения фильтровой поверхности из нержавейки с полиэтиленовой трубой-основой со временем может образоваться зазор. Потеря герметичности соединения может привести к непригодности скважины.

Читайте также:
Темно зеленый диван, варианты расцветки и способы размещения

Фильтр для скважины

Виды фильтров для скважины.

Фильтры всех конструкций должны соответствовать таким требованиям:

  • экологическая безопасность;
  • устойчивость к коррозии;
  • хорошая пропускная способность;
  • доступная цена.

Конструкция должна обеспечить максимальный приток воды в скважину. При самодельном изготовлении необходимо обратить внимание на уровень сложности реализации проекта и рассчитать его себестоимость.

Чтобы работа фильтра была эффективной, надо верно подобрать его размеры, правильно сделать и установить.

Изготовление фильтра для скважины своими руками — инструкции

Конструкцию выбирают в зависимости от геологических характеристик водоносного горизонта, предполагаемой глубины бурения и сечения трубы скважины: диаметр трубы фильтра должен составлять примерно 2/3 ее диаметра.

Чтобы сделать фильтр понадобятся такие инструменты:

  • дрель;
  • молоток, ножницы по металлу;
  • скобы из нержавеющей стали;
  • шлицевая отвертка;
  • кусачки;
  • плоскогубцы;
  • шурупы (подрезанные, чтобы не выпирали);
  • шуруповерт;
  • перчатки.

Изготовление перфорированного сетчатого фильра

Сетчатый фильтр состоит из таких элементов:

  • полой трубы, в стенах которой просверлены отверстия;
  • сетки;
  • проволочной обмотки (2 слоя).

Перфорированный сетчатый фильр.

Сетку подбирают в зависимости от вида грунтовых пород:

  • на гравийных песках и крупнозернистых грунтах — с квадратными ячейками, многослойную;
  • в породах средней и мелкой зернистости — галунного плетения П48 или П52.

Отрезок сетки должен быть на 4-5 см шире диаметра трубы. Эти излишки загибают с 2 сторон, чтобы на трубе закрепить их надежным кровельным замком.

Фильтр делают так:

  1. В трубе диаметром 120 мм длиной 300 мм, отступив с обоих концов по 55-65 см, сверлят в шахматном порядке отверстия диаметром 22 мм. Всего их должно быть 90-95. Слишком большое количество отверстий ослабит конструкцию, если их мало, воды будет поступать недостаточно.
  2. Трубу обматывают проволокой диаметром 1,7-2,3 мм с расстоянием между витками 7-9 см. Чем тоньше проволока, тем чаще должны быть витки.
  3. Сетку соединяют в кровельный замок, зажимают плоскогубцами через каждые 2 см и оббивают молотком, при этом она натягивается и на поверхности проявляется рельеф проволоки. Следующий лист крепят внахлест на 3 см, так, чтобы продольное соединение находилось с противоположной стороны трубы относительно 1 листа.
  4. Скобы крепят поверх сетки в 3 местах: по краям и в центре трубы, всего понадобится 6 скоб.
  5. Конец проволоки диаметром 2 мм согнуть петлей, прикрепить к скобе и обернуть ее несколько раз вокруг трубы так, чтобы она легла плотными рядами внутри скобы, затем расстояние между витками увеличить до 7-10 см до следующей скобы, все повторить.

После того как все отверстия в трубе будут просверлены, их необходимо ошкурить, очистить от заусениц, чтобы в дальнейшим сор не мешал работе насоса.

Изготовление щелевого фильтра

Щелевого фильтра своими руками.

Изготовление щелевого фильтра отличается от создания перфорированного тем, что в трубе делают поперечные полосы с помощью газовой резки. В нижней части отступают на 10-15 см (это будет отстойник) и намечают положение прорезей — друг над другом или в шахматном порядке.

Длина разрезов — 2,5-7,5 см. Качественно сделанные отверстия не будут влиять на способность трубы выдерживать давление породы.

Трубу надо зафиксировать хомутами, тогда ее удобно будет поворачивать во время работы.

Как самому сделать фильтр для абиссинской скважины

Для фильтра абиссинской скважины необходима труба длиной 1-1,1 м и внутренним диаметром 25 мм. Отступив от краев по 10 см, сверлят в шахматном порядке отверстия диаметром 1-1,5 см. Площадь перфорации не должна превышать 25% от общей площади трубы. Рекомендуемый угол наклона сверла — 30-60°, направление — снизу вверх.

Дальнейшее крепление элементов происходит так же, как описано выше. Исключение составляет наконечник фильтра.

Если абиссинская скважина выполнена методом гидробурения, чаще всего используют пластиковую трубу и плоский наконечник.

Как изготовить фильтр иглу

Для забойной скважины применяют фильтр иглу с копьевидным наконечником, который хорошо проникает в грунт. Его диаметр в широкой части на 2-3 см больше диаметра фильтра, что уменьшает трение устройства и трубы при продвижении в почве. Иглу вкручивают в фильтр и приваривают. Изделие должно быть прочным, чтобы выдерживать нагрузки при забивании труб. Длина наконечника иглы — 10 см.

Фильтр игла для забойной скважины.

Его можно выточить из стали на станке или сделать из отрезка трубы с толщиной стен 50 мм следующим образом:

  1. На расстоянии 4 см от края трубы провести окружность и разделить ее на 4 равные части.Такие же разметки делают со смещением на 1/8 окружности.
  2. Вырезать 4 одинаковых треугольника высотой 70 мм и загнуть их внутрь так, чтобы они образовали конус.
  3. Проварить швы изнутри и снаружи.
  4. Обточить.
  5. С противоположной стороны приварить заглушку и муфту под резьбу на трубе фильтра.
  6. Накрутить на фильтр и затянуть.

Как прочистить самодельный фильтр

Фильтр можно почистить такими способами:

  1. Вибрационным насосом с насадкой. На водозаборник помпы крепят шланг, утяжеляют его и опускают на дно скважины, приподнимают на 10-15 см и включают. От вибраций вода взбалтывается и вместе с осадком подается наружу. Недостаток метода — из-за попадания крупных частиц отложений рабочий клапан помпы быстро изнашивается.
  2. Желонкой. Ее закрепляют на тросе, опускают на дно. Затем поднимают на 0,5-1 м и опять резко опускают, ил и другие отложения встраиваются и попадают внутрь желонки благодаря открытому клапану. При подъеме устройства клапан закрывается.
  3. Двумя насосами — поверхностным, который подает воду для промывки на дно скважины, поднимая ил и песок, и глубинным, выкачивающим грязь на поверхность (можно использовать рабочий, находящийся в скважине, не поднимая и не опуская его).
Читайте также:
Чертежи дачного стола своими руками из дерева: инструкция, уличные лавки и скамейки, фото и цена

Чтобы скважина не засорялась, она должна эксплуатироваться. Лучше, если забор воды происходит ежедневно, летом желательно включать насос на 1-1,5 часа, используя воду, например, для полива. Если нет такой возможности, надо обеспечить прокачку минимум 100 л воды в 2 месяца.

Фильтр для скважины своими руками: обзор лучших самодельных вариантов

В загородных домах чаще всего обустраиваются скважины «на песок». Вода в них забирается из песчаного водоносного слоя. Шахты этого типа обычно имеют не слишком большую глубину, а следовательно, и обходятся недорого. Однако, как известно, песок — материал сыпучий. Поэтому при обустройстве таких скважин, помимо обсадной трубы, часто используются фильтры для водоносного слоя.

Содержание статьи

Изготовление фильтра для скважины своими руками

  • Фильтр для скважины своими руками: обзор лучших самодельных вариантов
  • Как самому сделать скважину
  • Как сделать фильтр очистки воды

В продаже сегодня имеются и готовые фильтры, предназначенные для защиты скважин от засоров. Однако стоят такие приспособления довольно-таки дорого. Между тем при желании надежный фильтр для скважины можно изготовить и своими руками.

Виды самодельных фильтров

Технологий изготовления подобных устройств существует множество. Однако чаще всего владельцы загородных домов собирают своими руками скважинные фильтры:

  • дырчатые;
  • щелевые;
  • проволочные.

Именно такие приспособления изготовить самостоятельно проще всего. Также иногда в скважинах загородных домов обустраиваются и совсем простые гравиевые фильтры.

Защитные приспособления дырчатого типа

Фильтры этой разновидности у владельцев скважин пользуются наибольшей популярностью. Состоят они из следующих элементов:

  • запаянной с одного конца трубы со множеством круглых отверстий;
  • намотки;
  • сетки с мелкой ячейкой.

Еще недавно дырчатые фильтры своими руками изготавливались в основном с использованием труб из нержавеющей стали. Просверливание отверстий в таком материале было делом, конечно же, довольно-таки длительным и трудоемким. Намотка стальных фильтров изготавливалась из проволоки. Сетка же в таких устройствах использовалась металлическая с квадратной ячейкой. Крепить ее на трубу приходилось посредством сварки.

Сегодня владельцы скважин изготавливают для их защиты чаще всего все же не металлические дырчатые приспособления, а фильтры из пластиковых труб ПНД. При применении такого материала процесс сборки устройства значительно упрощается. В любом случае сварочный аппарат в данном случае использовать точно не приходится.

Как сделать пластиковый дырчатый фильтр для скважины

Выглядит процедура изготовления скважинного дырчатого пластикового фильтра следующим образом:

  1. В трубе ПНД высверливаются отверстия. Диаметр их может составлять 0.8-2.5 см. Чем меньше будут отверстия, тем чаще их придется располагать на трубе.
  2. На перфорированную таким образом трубу с шагом в 1-1.5 см наматывается толстая леска или капроновый шнур. Этот слой необходим для того, чтобы сетка в дальнейшем не прилегала к трубе плотно, а следовательно, и площадь фильтрующей поверхности была бы больше.
  3. От рулона пластиковой сетки отрезается полоса шириной 12 см и наматывается на трубу спиралью с нахлестом в 2-3 см. Концы полосы закрепляются на трубе с помощью изоленты.

Чтобы сетка в последующем не размоталась, ее можно дополнительно зафиксировать на трубе еще одним слоем намотки из лески или капронового шнура.

Щелевой фильтр для скважины: обзор, способ изготовления

Устройства этого типа используются владельцами скважин для их защиты также достаточно часто. Как и дырчатые, изготавливают их обычно из труб ПНД.

Отличаются щелевые фильтры от дырчатых в основном лишь формой фильтрующих отверстий. В данном случае их делают не круглыми, а продолговатыми. Располагают щели длиной до 15 см по поверхности трубы поперек с небольшим шагом.

Процесс сборки собственно самого фильтра этого типа ничем не отличается от монтажа дырчатого. В данном случае также обычно используется намотка из лески и сетка. Один из концов трубы на заключительном этапе запаивается или забивается заглушкой.

О чем стоит знать

И дырчатые и щелевые приспособления защищают скважины от попадания в шахту песка достаточно хорошо. Но выбор конкретной разновидности фильтра в данном случае зависит от типа грунта водоносного слоя.

Если пласт состоит из очень мелкого или пылевого песка, для скважины рекомендуется обустраивать дырчатое защитное приспособление. При этом для изготовления фильтра положено использовать очень мелкую комариную сетку «нулевку».

Для защиты скважин с водоносным пластом из гравия или крупного песка обычно обустраиваются щелевые устройства. При этом для обмотки используются комариные сетки «единички».

Иногда щелевые фильтры для скважин на гравии или крупном песке имеют и более простую конструкцию. Намотка и сетка в таких приспособлениях не используются. Представляет собой фильтр этого типа просто трубу ПНД с большим количеством щелей.

Проволочный фильтр: описание, изготовление

Защитные приспособления такой разновидности собираются из труб из оцинкованной стали. Их преимуществом, в сравнении с дырчатыми и щелевыми, является очень долгий срок службы. Однако изготовление такого фильтра — процедура достаточно трудоемкая и длительная по времени.

Элементами конструкции проволочных защитных скважинных устройств являются:

  • перфорированная труба из нержавеющей стали;
  • металлический каркас;
  • проволочная намотка.

Для изготовления каркаса под проволоку в таком фильтре используются пруты из нержавеющей стали диаметром 5 мм. При сборке защитного устройства их просто наваривают на трубу вдоль.

Читайте также:
Укладка различных видов террасной доски и области применения

Проволока в таких фильтрах наматывается на каркас с очень небольшим шагом. Именно этот слой в дальнейшем и будет выполнять функцию фильтрующего. Для того чтобы защитное приспособление в последующем прослужило дольше, его рекомендуется изготавливать с использованием проволоки из нержавейки толщиной 2.5 мм.

Иногда вместо проволоки для сборки фильтров этой разновидности применяются и специальные покупные насадки. Их использование позволяет сделать процесс изготовления защитного устройства несколько менее трудоемким.

Объясняется долговечность фильтров такой разновидности тем, что проволока в любом случае может прослужить гораздо дольше комариной сетки. Но конечно же, изготовление защитного устройства этого типа обойдется владельцу скважины несколько дороже дырчатого или щелевого.

Особенности изготовления фильтров из труб

При сборке дырчатых и щелевых защитных приспособлений своими руками, помимо всего прочего, стоит следовать и таким рекомендациям:

  • разметку труб под перфорацию производят в горизонтальном положении;
  • сама перфорация наносится на ¼ трубы с учетом ширины водоносного слоя;
  • отверстия и щели в трубе проделываются по направлению сверху вниз.

Можно ли изготавливать фильтры из обычной стали

Чаще всего, таким образом, для сборки защитных скважинных приспособлений используются трубы из оцинкованной стали или ПНД. При их применении фильтры получаются долговечными и экологически безопасными.

Однако, если на участке есть какие-нибудь старые, ни к чему не приспособленные трубы из обычного металла, можно использовать для изготовления защитного приспособления и их. Однако при этом следует иметь в виду то, что долго фильтр, собранный с применением обычной металлической трубы, не прослужит. В воде неоцинкованная сталь очень быстро заржавеет.

Помимо всего прочего, из-за коррозии такого фильтра вода в скважине в последующем может приобрести характерную желтоватую окраску. По мнению медиков, особого вреда растворенная ржавчина здоровью человека наносить не может. Однако, к примеру, для стирки такую воду использовать, скорее всего, уже будет нельзя.

Гравиевый фильтр для скважины

Фильтры этого типа могут применяться для защиты скважин загородных домов как в качестве самостоятельного приспособления, так и в комплексе с дырчатыми, щелевыми или проволочными. Используются они в шахтах на воду также достаточно часто.

Обустраивается гравиевый фильтр обычно уже на этапе бурения скважины. В данном случае в самом низу шахты с помощью специальной насадки делается расширение в форме трапеции. Далее в скважину засыпается гравий с фракцией, превышающий фракцию песка водоносного слоя в 5-10 раз.

Насыпают этот материал в шахту до тех пор, пока толщина фильтрующего слоя не достигнет 5 см. Производят загрузку при этом обычно с использованием мешка на длинных веревках.

Собственно сам принцип работы гравиевого скважинного фильтра предельно прост. Попадающий в шахту песок постепенно оседает на слое этого материала и «поглощается» им.

Как сделать фильтр для скважины своими руками — несколько вариантов

При индивидуальном водоснабжении частных домов наиболее часто используют водозабор из колодцев и скважин, качество воды в которых определяется глубиной залегания и структурой водоносного слоя. В распространенных песчаных скважинах обязательно присутствие фильтрующих элементов на конце обсадной колонны, которые идут в комплектации и изготавливаются в заводских условиях. Но в некоторых случаях практичнее сделать фильтр для скважины своими руками, наиболее подходящий конкретному водозаборному источнику и ни в чем не уступающий заводским образцам.

Для этого необходимо изучить существующие методы фильтрации скважинной воды и на их основе собрать собственную систему. Проведение данных работ не требует дорогостоящего специального инструмента и выполняется своими руками без больших затрат времени при наличии соответствующих комплектующих и знания технологии.

Фильтр для скважины своими руками

Рис.1 Разновидности фильтрующих обсадных труб

Что такое скважинный фильтр и его устройство

Очистка воды из скважины происходит в два этапа — скважинным фильтром и системами фильтрации на поверхности, вмонтированными в водопроводную магистраль. При этом скважинный фильтр имеет структуру, состоящую из трех основных элементов:

  • Надфильтровый участок. Часть, играющая роль фитингов при монтаже на колонну.
  • Фильтрующие элементы. Включают в себя отверстия в трубе нужного размера и наружные материалы, которые к ней крепятся.
  • Отстойник. Пространство для размещения частиц грунта, попавших внутрь источника или отсеянных фильтрующими элементами — нижняя часть фильтра без перфорации. Отстойник для воды из скважины имеет длину около 0,5 м.

Виды скважинных фильтров

Рис. 2 Конструкция фильтров

Для чего нужен скважинный фильтр

Необходимость в фильтрации внутри скважины вызвана следующими обстоятельствами:

  • Очищенная скважинная вода, в отличие от загрязненной, увеличивает срок эксплуатации погружных и поверхностных насосов для скважины — меньше истираются рабочие колеса, мембраны и другие подвижные узлы.
  • Фильтрованная вода при дальнейшем прохождении по трубопроводной магистрали меньше загрязняет фильтры в системах очистки воды, расположенные в водопроводе — это позволяет сберечь средства на покупку новых картриджей и увеличивает их долговечность.
  • Фильтрация увеличивает срок службы автоматических систем управления насосным оборудованием — реле давления и холостого хода, гидроаккумулятора.
  • Очищенная вода способствуют лучшей проходимости водопроводной магистрали, повышает срок работы сантехнических узлов (обратных клапанов, шаровых кранов, смесителей).
  • Дополнительная скважинная очистка способствует лучшему качеству питьевой воды, использующейся в домашнем хозяйстве.

Фильтр для скважины устройство

Рис. 3 Устройство фильтрующего элемента

Материалы для фильтрационного оборудования

От качества материала для фильтрации зависит эффективность очистки, в скважинах используется их ограниченное число, основными из которых являются:

  • Нержавеющая сталь. Помимо прочности, материал обладает гибкостью и отличной коррозионной стойкостью, долговечность нержавейки составляет десятки лет. Из нее изготавливают прочные сетки и проволоку, которые монтируют поверх труб. К недостаткам можно отнести высокую стоимость нержавеющих изделий.
  • Пластик. Пластмасса является еще одним распространенным материалом для изготовления фильтров в водных источниках, из нее производят более дешевые, в отличие от нержавейки, сетки и шнуры. Пластик коррозионно стоек и инертен к большинству химических веществ, легок в монтаже и имеет длительный эксплуатационный срок. К недостаткам пластмасс относится низкая физическая прочность, не позволяющая им выдерживать большие нагрузки на значительных глубинах.
  • Цветные металлы. Медь, латунь, бронза могут применяться при изготовлении водяных фильтров без каких-либо ограничений, они обладают высокой коррозионной стойкостью и большим сроком эксплуатации. Мягкие сплавы с высоким содержанием меди рекомендуется использовать на небольших глубинах во избежание их деформации от сильного водного давления. При изготовлении фильтрующих элементов используют латунную сетку и толстую проволоку из латуни или меди.
Читайте также:
Тепловой счетчик на отопление в квартире: цена, как поставить

Фильтр на обсадной трубе

Рис. 4 Фильтр для обсадной трубы – установка в скважину

  • Сталь . Фильтры из стали подвержены коррозии, могут использоваться как бюджетный вариант в водозаборных источниках, предназначенных для технических нужд. Повышенное содержание оксида железа в воде в результате коррозии железа более чем 0,3 мг. на литр оставляет желтый осадок на оборудовании водопроводной магистрали и сантехнических приборах. Оцинкованная сталь также со временем ржавеет с образованием оксидов цинка, вредных для здоровья человека — этот материал не рекомендуется использовать при устройстве водяных фильтрующих элементов.

Разновидности фильтров и их особенности

Скважинные фильтры можно разделить на две большие группы:

  • простые — с различного вида отверстиями в придонных обсадных трубах;
  • сложные — представляют собой отдельную конструкцию, помещаемую на место расположения придонной трубы или с фильтрующими элементами, смонтированными на обсадочной трубе.

В простых устройствах в трубной поверхности прорезаются круглые или щелевидные отверстия, в более сложных конструкциях наматывается проволока плотными рядами или закрепляется мелкоячеистая сетка.

Когда применяется фильтр для скважины

Рис. 5 Использование фильтрующих систем

Использование фильтров определенной конструкции определяется характеристиками водоносного слоя и видом скважины.

Артезианские источники залегают глубоко под землей с опорой обсадной колонны на прочный слой известковой породы, в котором отсутствуют мелкие фракции песка и глины. Попадание крупных частиц возможно при нестабильном грунте или смещении труб, поэтому для страховки в артезианских источниках применяют фильтрующие системы грубой очистки со щелями или дырами.

Абиссинские скважины расположены на малой глубине залегания, их водозаборная часть размещается в водоносном слое, не опираясь на илисто-песчаное дно. В водозаборный источник вряд ли попадут крупные фракции, для очистки от мелких частиц используются сетки или проволочные намотки.

Наибольшие проблемы при эксплуатации создают распространенные песчаные скважины — их обсадная колонна опирается на илистое песчаное дно. При эксплуатации обязательным элементом является сетка, которая будет отсеивать песок, предотвращая его попадание в водопроводную магистраль.

Гравийное фильтрационное сооружение

Рис. 6 Гравийное фильтрационное сооружение

Гравийная засыпка

Простой и эффективный метод фильтрации, осуществляемый на стадии буровых работ, производится следующим способом:

  1. a) При бурении скважинное отверстие делают с диаметром, превосходящим размеры обсадной колонны. После ее установки производится гравийная засыпка в пространство между грунтом и трубами — данная технология повсеместно применяется не только для фильтрации, но и укрепления колонн в земле. В некоторых случаях придонная часть еще более расширяется за счет использования специальной трапецеидальной насадки.
  2. b) Еще одна технология гравийной обсыпки — засыпка гравия внутрь источника. В этом случае бурят более глубокий скважинный канал, донная труба не доходит до дна на определенное расстояние (1 — 4 метра) — это пространство заполняется мелкозернистым гравием, после чего колонна опускается на гравийное дно.
  3. c) Для засыпки подбирается размер камней гравия, соответствующий песчаным частицам загрязнений, их стандартные размеры составляют 2 — 5 мм. или 5 — 10 мм. Для наружной обсыпки можно использовать более крупные фракции или для удешевления проводимых работ обсыпать обсадную колонну снаружи мелким гравием в придонной части, а затем более крупным камнем.

Внутренняя или наружная гравийная обсыпка в сочетании со скважинной фильтрацией является наилучшим вариантом фильтрации песчаных скважин, не только повышающим чистоту воды, но и увеличивающим срок их службы.

Фильтр для скважины щелевой

Рис. 7 Щелевой фильтр

Перфорированный

Дырчатый фильтр является самым простым вариантом фильтрации, представляет собой ряд отверстий необходимого диаметра в обсадной трубе, расположенных в определенном порядке. Обычно отверстия располагаются на большом расстоянии друг от друга, поэтому данная конструкция обладает повышенной прочностью и используется без дополнительных элементов на больших глубинах (артезианские скважины). К недостаткам можно отнести большое сопротивление водному потоку вследствие малой площади отверстий — это снижает пропускную способность источника.

Щелевые конструкции

Отверстия в виде узких щелей 0,3 – 0,5 мм. располагаются вдоль или поперек трубной поверхности, последний вариант встречается намного чаще и выпускается в заводских условиях. Обычное расстояние между прорезями в пластиковых конструкциях около 10 мм., а сегменты с участками перфорации размещаются на расстоянии в 20 мм. друг от друга — это создает пояса жесткости, предотвращающие их разрушение при высоком давлении воды. Конструкции со щелевидными прорезями обладают высокой пропускной способностью и достаточной прочностью для опускания на большие глубины, они способны отфильтровать мелкие фракции песка и находят применение в песочных скважинах.

Читайте также:
Что лучше – брус или клееный брус?

Сетчатый фильтр для скважины

Рис. 8 Металлические сетки

Сетчатый

Сетчатые системы фильтрации являются основным способом очистки воды в песчаных скважинах, стандартная конструкция представляет собой закрепленную на дырчатом фильтре обсадной трубы металлическую или пластиковую сетку. Сетчатая фильтрация чаще выполняется из сетки следующих видов:

  1. a) С квадратными ячейками. Используются для грунта с частицами крупнозернистого песка и гравия.
  2. b) Киперная многослойная. Применяется для фильтрации жидкостей с частицами песка среднего размера.
  3. c) Галунная. Плотные ячейки такого плетения отфильтровывают наиболее мелкие частицы примесей в воде.

Размер ячеек металлических сеток варьируются в диапазоне от 0,12 до 3 кв. мм., для их подбора необходимо исследовать песок из скважины на этапе бурения методом промывки сквозь разные образцы.

Помимо металлических, на практике хорошие результаты дает использование сеток из стеклоткани или карбоновых нитей. Они имеют меньшую стоимость по сравнению с нержавейкой, легко монтируются при самостоятельном изготовлении фильтров, отличаются длительным сроком службы.

Немаловажным преимуществом синтетических материалов является их устойчивость к минералам, содержащимся в воде (металлические ячейки в процессе эксплуатации забиваются солевыми отложениями).

Фильтр из сетки для скважины

Рис. 9 Скважинный фильтр из сетки

Проволочный

В проволочных фильтрующих конструкциях применяется специальная клиновидная проволока, которая наматывается плотными слоями на перфорированную основу. Размер отфильтрованных частиц при этом определяется расстоянием между проволочными витками (шаг).

Стандартная заводская конструкция состоит из трубной основы с диаметром отверстий около 20 мм., (при этом скважность должна составлять 20 — 30%) или щелевыми прорезями с аналогичными параметрами, стержневого каркаса диаметром около 5 мм. и намотанной поверх него проволоки. Клиновидная проволока удерживается на продольном вертикальном каркасе посредством сварки — это обеспечивает необходимое расстояние между витками и высокую прочность конструкции.

Проволочные фильтры всегда были и считаются наиболее прочными из всех видов, имеют большой срок эксплуатации и самую высокую стоимость.

Фильтр для скважины проволочный

Рис. 10 Проволочный фильтр

  • Возможно будет интересно: Как прокачать скважину после бурения

Фильтр для скважины своими руками — как сделать

Скважинные фильтры устанавливаются на донную трубу и опускаются в источник вместе с обсадной колонной, их самостоятельное изготовление бессмысленно, если вы не занимаетесь скважинным бурением. Задача актуальна для буровых организаций и индивидуальных буровиков, желающих сделать недорогой качественный фильтр с высокими характеристиками и параметрами, наиболее подходящими к конкретной скважине (глубина залегания, состав грунта).

Гравийный

Для устройства гравийного фильтра своими руками поступают следующим образом:

  1. Вначале подбирают размер гравийной засыпки с учетом гранулометрического состава водоносного песка. Для этого загрязненная вода извлекается на поверхность, и после ее фильтрации определяется размер песчаных частиц.
  2. Гравийная насыпка должна иметь размер гранул приблизительно в 8 раз превосходящий минимальный диаметр песчаных частиц или в 5 раз их максимальный диаметр. К примеру, если размерные параметры водоносного песка 0,5 — 1 мм., засыпка должна иметь размеры 4 — 5 мм., при песчинках 0,25 — 0,5 мм. размеры гравия составляют 2 — 2,5 мм.
  3. Подобранная по размерам гравийная фракция погружается на скважинное дно методом свободного падения в водном потоке, ее минимальная толщина составляет 50 мм.
  4. Допускается многослойная засыпка, начиная с более крупных фракций и переходом на мелкие частицы.

Обсыпка обсадной колонны

Рис. 11 Обсыпка обсадной колонны

Дырчатый фильтр для скважины с перфорацией

Перфорированный фильтр можно изготовить самостоятельно без особых усилий при наличии простого инструмента (дрель с подходящим сверлом). При устройстве перфорированного фильтра из 125 ПНД обсадной трубы поступают следующим образом:

  1. Производят разметку, отмечая расстояние от нижней заглушки до окончания отстойника около 50 см., длина фильтрующий части с перфорацией при этом составляет 110 см.
  2. Проводят вдоль трубы 4 равноудаленные линии, просверливают 4 ряда отверстий диаметром 20 — 22 мм. перьевым буром по дереву — их нужно выполнять в шахматном порядке. Расстояние между ними должно составлять около 10 см.
  3. Образовавшиеся в процессе сверления заусенцы зачищают наждачной бумагой, можно их опалить газовой горелкой.

Если глубина залегания источника небольшая, количество дыр можно увеличить до 8 рядов, а также сделать дырчатые отверстия практически на всю длину 3-х метровой трубы, их количество будет составлять около 20 – 25 штук в ряду.

Делаем скважинный фильтр своими руками

Рис. 12 Дырчатый фильтр своими руками

Щелевой

Изготовление щелевого фильтра редко проводят самостоятельно — процесс трудоемкий и отнимает много времени, при его устройстве поступают следующим образом:

  1. Делают разметку вдоль трубной поверхности, разделив ее на 8 равноразмерных секторов, проведя 8 линий и отступая от концов по 50 см.
  2. Для прорезки щелей берут болгарку с диском по металлу или бетону, при этом следует учитывать, что прорези от диска для металла будут иметь меньшую ширину.
  3. Нарезку производят с шагом в 10 мм. на ширину сектора между двумя линиями, чередуя свободные продольные участки с прорезанными. При этом между прорезями оставляют ребра жесткости шириной 20 мм. через 10 — 20 линий.
  4. После вырезания 4 продольных сегментов со щелевыми участками их поверхность очищают от заусенец наждачной бумагой.

Обсадная труба с щелями

Рис. 13 Пластиковая труба со щелями

Проволочные фильтровальные системы с сеткой

Изготовление проволочного фильтра в домашних условиях не представляется возможным — для обеспечения зазора между витками V-образной проволоки около 0,5 мм. требуется ее приваривание на жесткий каркас изнутри в тысячах точках.

Плотная навивка витков без сварки на продольный проволочный каркас бессмысленна, так как не будет пропускать воду.

В домашних условиях чаще всего изготавливают сетчатые фильтры, поступая следующим образом:

  1. Берут за основу обсадную трубу с круглыми дырами, сделанными по описанной выше технологии. Навивают на ее поверхность капроновый шнур или проволоку из нержавейки окружностью около 2 — 5 мм. с расстоянием между витками 50 — 100 мм. Концы обмотки закрепляют скобками, винтами или прикручивают клеящей лентой.
  2. Поверх обмотки одевают металлическую или синтетическую сетку, для ее фиксации применяют вторую наружную намотку проволокой или синтетическим шнуром.
Читайте также:
Тонкости подключения индукционной варочной панели

Щелевой фильтр своим руками

Рис. 14 Изготовление сетчатого фильтра

Изготовление скважинных фильтров своими руками является прерогативой специалистов, занимающихся буровыми работами — они устанавливаются на скважинное дно после бурения первыми в обсадной колонне. Наиболее популярными являются сетчатые конструкции для фильтрации воды в песчаных скважинах, представляющие собой комбинацию перфорированных отверстий в обсадной трубе, закрытых сверху металлической или искусственной сеткой.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Обустройство скважины на загородном участке обеспечит его владельцев водой. Но без должной подготовки ее нельзя будет использовать для приготовления пищи и питьевых целей. Для выполнения предварительной очистки можно сделать фильтр для скважины своими руками. Практичная самоделка стоить будет гораздо меньше торгового предложения. А это немало, согласны?

Ознакомиться с достойной внимания информацией, опирающейся на требования нормативов, вы сможете, читая представленную статью. Изложенные в ней сведения пригодятся как самостоятельным мастерам, так и заказчикам услуг буровиков. Знание конструкции фильтрующего устройства и специфики ухода за ним сослужит службу и в ходе эксплуатации.

В статье приведены разновидности скважинных фильтров, что поможет определиться с наилучшим вариантом. Скрупулезно разобрана технология сооружения, перечислены технические тонкости процесса изготовления и установки. Для лучшего восприятия внушительного информационного материала приведены фото, схемы и видео.

Устройство и назначение скважинного фильтра

Все фильтры для скважины имеют схожее строение. Они работают в одно и многоуровневых системах очистки воды. Отвечают за механическую очистку, не давая частицам почвы, песчинкам и другим относительно крупным загрязнениям попадать внутрь обсады.

Фильтры состоят из трех основных элементов, расположенных сверху вниз:

  • Надфильтровый участок. Деталь, выполняющая роль своеобразного фитинга при закреплении устройства на обсадную трубу.
  • Фильтрующий элемент. Перегородка с отверстиями, препятствующая частицам загрязнений проникать внутрь фильтра.
  • Отстойник. Емкость для сбора крупных частичек, сумевших проникнуть внутрь обсадной трубы.

Для улучшения очистки может использоваться многоуровневая система, предполагающая наличие дополнительных проточных фильтров, которые устанавливаются уже перед краном.

Сетчатый фильтр для скважины

Фильтр для скважины препятствует попаданию крупных минеральных частичек внутрь колонны. Благодаря этому на поверхность подается чистая вода, а скважинное оборудование защищено от перегрузок

Используемые для первичной очистки устройства делят на две группы:

  • С предварительной фильтрацией. Между внешней стенкой скважины и поверхностью обсадной трубы укладывается слой мраморной крошки или гравия, который «собирает» загрязнения и предотвращает быстрое заиливание фильтра.
  • Без предварительной фильтрации.

Фильтрующий элемент варианта без предварительной фильтрации контактирует непосредственно с водоносным слоем.

Устройство скважинного фильтра

Фильтрующая часть скважинного фильтра «охватывает» только водоносный горизонт, плюс по полметра выше него и ниже. По всей оставшейся высоте обсадки трубы не проницаемы, соединения звеньев герметичны

Основное предназначение скважинного фильтра заключается в очищении воды от ненужных примесей. Однако устройство убирает только крупные загрязнения, доочистка после него обязательна. Только так можно снизить минерализацию и уровень жесткости, уменьшить концентрацию фтора, марганца и железа.

Выбор типа системы дополнительной фильтрации зависит от химического состава воды поступающей из скважины. Помимо основной задачи фильтр для скважины выполняет второстепенные функции.

С аргументами в пользу применения скважинных фильтров ознакомит подборка фото:

Фильтры устанавливаются в ствол скважин на песок, потому что в процессе откачки в воду попадает много песчаной взвеси

При перекачке воды из песчаной скважины, не оборудованной фильтром, в десятки раз чаще приходится чистить насос, он меньше служит из-за увеличенной нагрузки на двигатель

Не прошедшая фильтрацию вода засоряет трубы, раньше обещанного производителем срока выводит из строя нагревательное оборудование

Он обеспечивает длительный срок службы скважины и погруженного в нее оборудования, поскольку защищает их от примесей, которые могут очень быстро заполнить ствол. В этом случае скважина заилится, станет неработоспособной и потребуется чистка.

Важно понимать, что насосное оборудование не предназначено для длительной работы с повышенной нагрузкой, что неизбежно при подъеме воды с растворенными в ней твердыми частицами загрязнений.

В таких условиях насос испытывает перегрузки и очень быстро выходит из строя. Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы.

Материалы для фильтрационного оборудования

В качестве материалов применяют нержавеющую сталь, пластмассу и черные металлы. Рассмотрим подробнее особенности и характеристики каждого из них.

Нюансы использования нержавейки

Лучшим материалом для изготовления скважинных фильтров является нержавеющая сталь. Она способна выдерживать высокие сминающие и изгибающие воздействия, а легирование делает ее невосприимчивой к окислению.

Трубы из нержавейки отличаются длительным сроком службы, однако стоимость их достаточно высока.

Все эксплуатационные характеристики нержавеющей стали характерны и для изготовленных из нее фильтровой сетки и проволоки, использующейся для навивки на деталь.

Читайте также:
Тепловой счетчик на отопление в квартире: цена, как поставить

Сетка для фильтра

Для изготовления скважинного фильтра используется специальная сетка из металла или из синтетических нитей

Особенности применения пластика

Пластмасса – еще один материал, который широко используется для производства фильтров. Пластик абсолютно инертен, поэтому не подвержен процессам окисления. Он очень прост в обработке и имеет длительный срок эксплуатации.

Стоимость деталей из пластмассы невелика, что очень привлекает владельцев скважин.

Скважинный фильтр из пластиковой трубы

Скважинные фильтры из пластиковых труб очень просты в обработке и стоят недорого. Однако их можно использовать только на небольших глубинах, что обусловлено небольшим запасом прочности

Основным недостатком пластика является низкая прочность. Вследствие этого он не способен выдерживать серьезные сдавливающие нагрузки, которые характерны для больших глубин.

Тонкости использования черных металлов

Черные металлы в качестве фильтров можно использовать только для скважин, дающих воду для технических целей. Это обусловлено тем, что они окисляются водой, в результате чего в ней появляется оксид железа. Медики не доказали, что он вреден для организма.

Однако при концентрации этого вещества больше, чем 0,3 мг/л вода будет оставлять неприятные желтые пятна на сантехнике, посуде и белье. Оцинкованные черные металлы тоже подвержены окислению.

Налет на сантехнике

Визуально вода с небольшим количеством примесей выглядит практически прозрачной. Но налет, образующийся на сантехнике, заставляет задуматься о вреде для здоровья при использовании такой воды в качестве питьевой

В результате чего в воде появляется не только оксид железа, но и оксид цинка. Последний раздражает слизистые оболочки и приводит к расстройству пищеварения.

Таким образом, специалисты настоятельно не рекомендуют использовать для изготовления фильтров для скважины черные металлы, в том числе и оцинкованные.

Это касается не только основы, но и фильтровой сетки, нижних секций обсадных труб, а так же проволоки, которая используется при креплении и изготовлении конструкции. В противном случае воду, полученную из скважины с таким фильтром, можно будет использовать только для технических целей.

Таким образом, для глубоких скважин следует лучше всего использовать детали из нержавеющей стали, а для небольших глубин или в случае использования дополнительной обсадной трубы оптимально монтировать пластиковые комплектующие.

Конструкционные разновидности фильтров

Существует несколько видов скважинных фильтров, каждый из которых предназначен для эксплуатации в определенных условиях. Выбор конструкции определяется геологическими характеристиками водоноса.

Артезианские скважины бурятся в стабильных и твердых известковых породах, что дает возможность эксплуатировать их без фильтра. Ствол просто оставляют открытым.

Хороший напор воды, который свойственен для таких скважин, позволяет устанавливать погружной насос на внушительном расстоянии от дна, поэтому подающаяся вода не нуждается в грубой очистке.

Мелкозернистых примесей в известняке почти нет, а попадание в нее крупных частиц породы практически исключено. Если скважина выполняется в нестабильных гравийных, дресвяных или галечных породах от крупных и мелкодисперсных включений обязательно нужен фильтр.

Соответственно и насос должен быть установлен достаточно близко к водозабору, что делает обязательным наличие фильтра. Чаще всего это дырчатый или щелевой фильтр, который рассчитан только на грубую очистку. При условии отсутствия песка в водоносном слое устройство будет эффективно работать и прослужит очень долго.

Самыми «капризными» считаются скважины, выполненные в песчаных грунтах. Именно они доставляют максимум хлопот своим владельцам и бурильщикам. Практика показывает, что они наиболее распространены, поскольку песчаные водоносы чаще всего располагаются ближе всего к поверхности.

Скважины на песок не могут эксплуатироваться без фильтра сетчатого типа. Причем от качества его изготовления и материала, из которого он выполнен, во многом зависит срок эксплуатации скважины. Рассмотрим подробно каждый из типов скважинных фильтров.

Разновидности фильтров для скважины

Существуют различные виды скважинных фильтров. На рисунке представлены несколько из них, применяемые в конструкции скважины-иглы

Вариант #1 — перфорированный фильтр

Конструкции с перфорацией еще называют дырчатыми, потому что они представляют собой трубу с отверстиями, расположенными в определенном порядке. Такие фильтры способны выдерживать довольно высокие нагрузки, поскольку кольцевая жесткость трубы не снижается.

Именно поэтому их разрешено использовать на больших глубинах, даже при высокой вероятности грунтовых подвижек. Специалисты рекомендуют устанавливать дырчатые фильтры на скважинах с небольшим напором.

Со временем производительность такого фильтра неизбежно снижается, поскольку отверстия в трубе заиливаются.

Дырчатый фильтр

Диаметр отверстий дырчатого фильтра должен быть меньше среднего размера частиц породы, в которой бурится скважина

Устройство можно изготовить самостоятельно. Для этого понадобится: дрель, шлифовальный материал, заглушка из влагостойкой древесины и труба нужного диаметра. Лучше, если она будет из нефтяного или геологоразведочного сортамента.

Если выбирается пластик, проследите, чтобы он был безопасен для человека. Размер отверстий зависит от вида породы, поэтому диаметр сверла подбираем исходя из ее гранулометрических показателей. Отверстия на теле трубы могут располагаться в линейном или в шахматном порядке.

Их количество подбирается в соотношении 1:4, то есть четвертая часть всей трубы должна иметь перфорацию. Отверстия размещаются с минимальным шагом в 2-3 см.

Операции по изготовлению дырчатого фильтра выполняются в следующей последовательности:

  1. Укладываем трубу на горизонтальную поверхность и приступаем к разметке. С одного конца отмечаем длину отстойника, примерно 50 см. Непосредственно за ним идет фильтровальная часть, на которой намечаем отверстия. Не забываем, что она занимает ¼ часть всей трубы.
  2. Сверлим первое отверстие. Располагаем режущий инструмент относительно поверхности трубы под углом от 30 до 60°. Сверлим в направлении снизу вверх относительно предполагаемого вертикального размещения. В результате получаются овальные отверстия большей площади.
  3. Аналогично выполняем все необходимые отверстия в соответствии с разметкой.
  4. При помощи шлифовального материала аккуратно зачищаем все полученные отверстия.
  5. Поднимаем трубу, устанавливаем ее вертикально. Тщательно освобождаем внутреннюю полость фильтра от стружек, которые могли в ней остаться и закрыть отверстия.
  6. Берем деревянную заглушку и закрываем ею нижнюю часть трубы.
Читайте также:
Укладывают ли теплые полы на втором этаже дома? Их виды, особенности, преимущества и недостатки

Самодельный дырчатый фильтр для скважины готов.

Вариант #2 — щелевые модели

Щелевые очень похожи на дырчатые фильтры, но вместо отверстий оснащаются прорезями.

Которые могут располагаться следующим образом:

  • Горизонтально в шахматном порядке. Выполняется сегмент с прорезями, следующий за ним блок прорезается с поворотом на 45°. Это дает возможность обеспечения необходимой прочности конструкции без выполнения специальных поясов жесткости.
  • Вертикально. Расстояние между прорезями должно быть не меньше 10 мм. Такие системы аналогичны проволочным фильтрам для скважины на песок.
  • Горизонтально с несколькими сегментами из прорезей. Расстояние между участками с перфорацией, которое называется пояс жесткости, не должно быть меньше 20 мм, иначе труба утратит необходимую прочность. Шаг прорезей – не менее 10 мм.

Щелевые фильтры используются в неустойчивом грунте, где высок процент содержания гальки, щебня или гравия. Их можно применять и в случае высокой угрозы обрушения породы. Отличительная особенность щелевого фильтра – более высокий дебет скважины.

Это обусловлено тем, что площадь прорези, расположенной на стержневом каркасе, превышает площадь отверстия дырчатого фильтра примерно в сто раз. Основной недостаток конструкции – высокая вероятность закупоривания щелей тонкозернистым песком.

Щелевой фильтр

Скважинные фильтры щелевого типа отличаются высокой производительностью. Их использование практически не сказывается на дебете скважины

Для самостоятельно изготовления фильтра щелевого типа понадобится: труба, металлическая или пластиковая, деревянная заглушка и инструмент для фрезерования либо газовый резак (горелку). Все зависит от того, каким способом будут выполняться прорези.

Операции выполняются в следующей последовательности:

  1. Укладываем трубу на горизонтальную поверхность и размечаем. Отступаем от одного края около 50 см, это будет отстойник. Затем намечаем место расположения прорезей, не забывая про пояс жесткости, если щели будут расположены горизонтально.
  2. На основании разметки любым подходящим способом выполняем прорези.
  3. Поднимаем трубу и освобождаем ее внутреннюю часть от стружки и загрязнений, которые могли попасть туда в процессе работы.
  4. Устанавливаем заглушку.

Фильтр готов к эксплуатации.

С порядком выполнения работ по сооружению скважинного фильтра представит фото-галерея:

Первым делом производится перфорация трубы. Диаметр отверстий 10 – 12 мм, расстояние между ними примерно 10 – 15 см

На предварительно перфорированную трубу наматывают алюминиевую проволоку. Между соседствующими витками 5 см

Для того чтобы установить фильтр в скважину и нарастить ствол внутренней трубы до требующейся длины нужен хомут, стопорящий колонну в стволе, или, к примеру, мешки с грунтом

Намного проще, но дороже использовать изделия для обустройства скважины, изготовленные на производстве. Их также выпускают с геотекстильной обмоткой, которую в примере заменила сетка

Как сделать фильтр для скважины своими руками — устройство 4-х самодельных конструкций

Как сделать фильтр для скважины своими руками — устройство 4-х самодельных конструкций

Вода – основа жизни на планете. Человеку, серьезно избалованному благами цивилизации, крайне сложно обойтись без нее. Те, кто собирается жить на дачном участке или построить дом за городом, стараются обустроить автономную водоподводящую систему. Достаточно распространенной проблемой для подобных сооружений становится засорение скважины, являющейся основой конструкции. Насущной необходимостью становится использовать фильтр для скважины: своими руками изготовить его достаточно просто.

Фильтром называют участок рабочей зоны обсадной колонны. Он должен предотвратить попадание достаточно крупных частиц внутрь сооружения, при этом чистая вода беспрепятственно проходит внутрь колонны. Кроме того фильтр является дополнительной защитой стенок ствола от возможного обрушения. Конструкция состоит из трех значимых частей: собственно фильтра, надфильтрового участка и отстойника, в котором скапливаются крупные частицы породы.

Дырчатые фильтры с перфорацией

Одной из самых распространенных систем считаются дырчатые фильтры. Они представляют собой обычную трубу с нанесенной на ее поверхность перфорацией. Несмотря на кажущуюся простоту конструкции, имеют довольно хорошие эксплуатационные характеристики. Поэтому многие из тех, кто задумывается, как сделать фильтр для скважины, выбирают именно этот вариант.

Одним из главных достоинств системы считается простота в изготовлении и невысокая стоимость. Используются такие конструкции для разных типов пород, наиболее часто устанавливаются в артезианских скважинах с невысоким напором и нестабильным водоносным горизонтом.

Самодельный фильтр для скважины: сверлим отверстия

Размер отверстий для фильтра выбирается исходя из характеристик грунта

Дырчатый фильтр можно изготовить самостоятельно. Для этого потребуется стальная труба нужного диаметра, лучше из геологоразведочного или нефтяного сортамента. Если выбирается пластик, что тоже возможно, нужно брать тот, который безопасен для организма человека. Далее под размеры отверстий подбирается диаметр сверла для перфорации. Величина отверстий зависит от гранулометрического состава породы.

Процесс изготовления проходит в несколько этапов:

  • Измеряется длина отстойника. Труба укладывается на горизонтальную поверхность и на нее наносится разметка. При этом нужно учитывать, что перфорированный участок должен составлять не менее 25% от длины всей трубы и располагаться впоследствии на водоприемном участке скважины.
  • Сверление отверстий. От края обычно отступается не менее 100 см, где и выполняется первый элемент. Интервал между ними должен составлять порядка 1-2 см, а располагаются отверстия в шахматном порядке. Желательно высверливать их под определенным углом, лучше всего 30-60°, в направлении снизу вверх. По окончании работ все острые края зачищаются, труба приподнимается и тщательно выстукивается, чтобы удалить всю стружку из отверстий.
  • Нижняя часть трубы закрывается обычной деревянной пробкой. Для лучшей защиты на конструкцию накладывается сетка для фильтра скважины, предохраняющая отверстия от засорения.
Читайте также:
Тонкости подключения индукционной варочной панели

Щелевые конструкции фильтров

Наряду с дырчатыми фильтрами в трещиноватых и склонных к обрушению породах используются щелевые системы. Они более предпочтительны по своей конструкции, поскольку имеют большую, чем дырчатые, пропускную способность. На их поверхности нет «глухих» зон, и площадь одной щели в сто раз превосходит площадь отверстия.

Главным недостатком сооружения считается меньшая прочность на изгиб, поэтому при изготовлении обязательно предусматриваются так называемые «пояса жесткости» – сплошные участки без перфорации.

Щелевой фильтр для скважины: основа - пластмассовая труба

Щелевой фильтр имеет большую, чем дырчатый пропускную способность

Чтобы самостоятельно изготовить щелевой фильтр для скважины понадобится подготовить трубу и инструмент для фрезерования или газовый резак, в зависимости от того, как будут выполняться отверстия. Размеры ширины щелей исходя из состава породы могут варьироваться от 3 и до 5 мм, длины – от 25 и до 75 мм. Располагают отверстия как в поясном так, и в шахматном порядке. Поверх может накладываться металлическая сетка.

Подобрать сетку довольно просто. Она может быть квадратного либо галунного плетения. Опыт показывает, что лучшая прочность и проницаемость у латунной сетки галунного плетения. Подобрать размер отверстий так же несложно. Для этого через несколько сеток просеивают сухой песок. Выбирают ту, которая пропускает, в среднем, примерно половину. Однако для особо мелких песков вполне подойдет и вариант, пропустивший порядка 70%, а для крупных фракций – 25%.

Виды сеток для фильтра

Виды сеток для фильтра: под буквой «а» галунное плетение, под «б» — квадратное

Грамотное изготовление фильтра для скважины предполагает и определение размеров песка, чтобы как можно более точно подобрать сетку. Сделать это можно самостоятельно, высыпав немного сухого песка на миллиметровую бумагу. Крупными считаются частички величиной от 0,5 до 1 мм, средними – от 0,25 до 0,5 мм и мелкими – от 0,1 до 0,25 мм. Сетки галунного плетения имеют особую маркировку в виде дроби. В числителе указано количество проволок в основе, в знаменателе – в утке, из расчета на квадрат размером 25х25 мм. Если фильтр будет работать с гравием, то сетку выбирают только с квадратным плетением.

Перед тем, как наложить сетку, на фильтр спирально наматывают стальную нержавеющую проволоку шагом 15-25 мм. Диаметр проволоки – 3 мм. Через каждые 0,5 м по длине каркаса ее точечно припаивают, обеспечивая максимальную прочность. Сетку внахлест надевают на трубу и стягивают проволокой по спирали. Шаг – 50-100 мм. Каждый виток после закручивания перегибают под стяжку пассатижами. Так же сетку можно припаять. Для этого сначала крепят один край, а затем внахлест на него – второй. Таким способом можно самостоятельно изготовить лучший фильтр для скважины на песок, каковым считается щелевая конструкция с сеткой.

Фильтровальные проволочные системы

Проволочный фильтр представляет собой специальную проволоку с особым профилем, намотанную на каркас. Такой вариант предпочтительней дырчатых и щелевых фильтров с сеткой, поскольку толщина проволоки намного больше, что обеспечивает конструкции более длительный срок службы. Качественный фильтр должен быть прихвачен сваркой во всех точках касания с каркасом. Его пропускная способность напрямую зависит от формы сечения и шага проволоки. Задумываясь, как изготовить фильтр для скважины самостоятельно, этот вариант вряд ли стоит рассматривать, поскольку это почти невыполнимая задача.

Изготовление фильтра для скважины: проволочная система

Проволочные фильтры — самые прочные, но достаточно сложны для самостоятельного изготовления

Впрочем, те, кто не боится трудностей, все же могут попробовать изготовить проволочный фильтр. Его каркасом служит щелевая конструкция, размер отверстий которой должен быть равен среднему диаметру породных частиц. Перед намоткой на каркас накладываются 10-12 продольных прутков, чей диаметр составляет не менее 5 мм.

Затем стальная нержавеющая проволока, диаметр 2-2,5 мм, навивается под натяжением на основу. Выполнять операцию лучше на токарном станке, но можно и вручную, тогда операция потребует особого терпения и аккуратности.

Гравийное фильтрационное сооружение

Гравийный фильтр – достаточно простая конструкция, позволяющая скважине качественно функционировать. Обустраивается сооружение в заглинизированных и мелких песках. Для создания гравийного фильтра бурится отверстие для скважины несколько большего, чем нужно диаметра. Гравий, который перед этим тщательно подбирается и даже калибруется, поскольку требуется именно одноразмерная фракция, с устья засыпается в скважину. Выбирая гравий, нужно учитывать средний размер частиц породы: они должны быть меньше в среднем в 5-10 раз. Толщина обсыпки – не менее чем 50 мм.

Таким образом, самодельный фильтр для скважины – это вполне реально. Главное грамотно рассчитать собственные силы и выбрать наиболее подходящий вариант. Тщательное следование инструкции и правильно подобранный материал позволят собрать хороший фильтр, не уступающий по качеству тем, которые можно купить в магазине.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
