Фахверковые колонны металлические: характеристики и состав
Фахверковые колонны, это то же самое, что и обычные стойки, но они не входят в число несущих основную нагрузку всей конструкции, служащей для перекрывания. Подобные стоечные устройства обычно устанавливаются в торцовых участках пролетов в качестве опорного крепежа стенового ограждения. В виде связующих элементов конструкции горизонтального расположения используются они в качестве устойчивого построения, противостоящего сильным ветрам, и другим динамическим нагрузкам. Необходимы для усиления жесткости сооружения.
Назначение фахверковой колонны
Колонны или фахверковые стойки имеют свое предназначение, в качестве производственного помещения могут иметь несколько направлений, это железобетонные, а также состоящий из профилей. В небольших зданиях в современном Фахверквом стиле подобные колонны изготавливают из деревянных брусков. Предназначаются они для воспринимания нагружения, исходящих от стен. В самой торцевой стороны промеж несущих колонн. Данные колонны размещаются с боковой части всей этой указанной конструкции.
Расстояние между всеми несущими деталями составляет примерно 12 метров, а стеновые железобетонные плиты обычно устанавливаются на расстоянии 6 метров. И именно между данными несущими монтируются фахверковые колонны согласно заранее заполненного проекта. Они же дополнительно скрепляются с несущими компонентами при помощи фахверковой связующих деталей.
Установка и характеристики
Данные колонны при строении в обязательном порядке устанавливаются на фундамент, и после их монтажа бетонируются. И здесь разрабатывается заделка в жестком варианте. К компонентам перекрытий, подобные колонны закрепляются при помощи шарнирного крепежа. При уникальном строительстве при помощи железобетонного построения, колонны используются в качестве тех самых железобетонных материалов, возможно применять качественный металлический материал, в виде двутавровых конструкций, а также швеллеров. При построении объекта из металлоконструкций, применяются только металлические виды фахверковых колонн. Тут же стоит отметить, что связующие между фахверковых колонн могут быть только металлическими.
К тому же подобные конструкции создаются из деревянных конструкций, частенько используются в строительстве загородных домов. В данном же построении, применяется фахверк, выступающий в качестве основного несущего компонента, который представлен в виде жестких плоскостей, изготовленных из вертикальных, наклонных, горизонтальных балок. Такие колонны используются в торцевые стороны стоечных оборудований, в том числе и в продольных стенах одноэтажного промышленного здания, имеющего несущие, возможно и не несущие стеновые конструкции из железобетонных панелей размером 6 или же 12 метров, также используются кирпичные несущие стеновые конструкции. Во внутренней части между панельных стен находится небольшой зазор размеров в 30 мм, относительно к наружной части стоек. Фахверковые стойки высотой от 4.2 и до 18 метров.
Основные характеристики колонн
- Указанные стойки обычно предназначаются для крепежа стеновой конструкции.
- Именно на них ложится вся основная нагрузка стеновых конструкционных сооружений, а также устойчив при ветровых нагрузках.
- Бывают как в железобетонном, так и в стальном варианте.
- Обычная привязка торцевой части стойки оказывается на нулевом уровне, так как привязка стоек фахверка может определиться только привязанным основанием каркасных колонн.
- Практически все железобетонные стойки наделены сечением от 300*300 и до 400*600 мм.
- Стойки общего кольцевого сечения наделены диаметров в 300 мм.
- Конструктивные колонны могли иметь постоянное сечение, а также переменное.
Верхняя часть подобных колонн находится в небольшом проеме, расположенный промеж торцевых стеновых конструкций, а также пристроенных балок перекрытия, где крепится к очередному пояску балок при помощи установочных, крепежных элементов. Нижняя часть стоек обычно закрепляется к фундаментному построению, при помощи шарнирного крепежа. Именно поэтому в верхней части фундаментного сооружения монтируется только строго по определенным осевым частям и по одному уровню металлический лист из надежной и устойчивой стали.
Установка производится при помощи болтов, а также цементного раствора. Стойка более свободно устанавливается на данный лист, в том числе используя сварочный аппарат приваривается к конструкции дополнительные закладные элементы. Все данные стойки армируются специальными сварными металлоконструкциями, изготовленных при помощи сварных каркасов. Разрабатываются из бетонной смеси модели М 200-М 400.
Состав металлической колонны
Арматура в данном деле является рабочим вариантом, который также изготовлен из горячекатаного стального материала из периодического профильного материала класса А-3. Металлические стойки торцевой колонны исполняются из нескольких сварных двутавров, которые имеют высоту в 0.5 метров, а также ширину полочек от 0.4 и до 0.55 метров. Согласно общим схематическим данным, то именно здесь предусматривается шарнирная опора, находящаяся в нижней части на самом фундаментном построении.
На верхней части установлены в торцах построенний ветровые балки, в том числе фермы. Ветровые конструкции монтируются в самих пролетах, где дополнительно используются мостовые краны в качестве опор, на одном уровне с крановыми путями применяются ремонтные строительные площадки. Ветровые виды ферм монтируются на верхней части в любых бескрановых пролетных участках в виде основных промежуточных опорных сооружений на расстоянии от 10 и до 12 метров по основной высоте построения.
Монтаж колонн:
Отрицательные стороны
Оголовки стоек находятся практически на одном уровне, что и сами оголовки всех основных колонн. Примерно 15 см отделяет их от пояса стропильных ферм. В определенной высоте стропильной конструкции фахверковые стойки могут быть наращенные при помощи сварных двутавров, высота которых составляет около 0.25 метров. Данные недостатки не могут доходить на 0.1 и 0.3 метров, доходящего до подкровельного настильного сооружения. И только в пределах одной высоты парапетов могут продолжиться насаживания из прокатных углов. Полочка углов насадок заносится в вертикальный шов, расположенный промеж парапетных панелей.
Благодаря чему, конструкции, расположенные с торцевой части, могут продолжить высоту основных торцевых стеновых сооружений, и неспособны пересечься с перекрытиями. Верхние части, идущие к любой стропильной ферме при помощи шарнирных креплений, были установлены при помощи изогнутой платины, то есть листового шарнира. Данный шарнир предоставляет возможность выдавать некоторые ветровые нагружения на основание, в дальнейшем устраняет все вертикальные покрывочные сооружения. Нижняя часть находятся на небольшой отметке в 0.150 метров.
Они устанавливаются на двух металлических монтажных прокладках и только после выверки крепятся несколькими анкерным болтиками. Фундаментное строение под данное устройство не устанавливается. Некоторые части данного элемента, имеют двутавровое сечение, разрабатываются и стального материала модели ВС3кп2, ВСт3пс6, которые также имеют коробчатый вид сечения из стального материала модели 09Г2С9.
Что такое фахверк металлоконструкции – конструктивные особенности и установка
Металлокаркас в качестве несущего каркаса является прочным и устойчивым остовом сооружения. Эта конструкция из линейных элементов называется металлическим фахверком. Каркас из металла бывает полным и неполным. В первом случае он воспринимает собственный вес здания и все действующие нагрузки, а во втором — усиливает основной каркас.
Особенности разновидностей
Неполный металлокаркас делается без колонн у наружных стен, а колонны входят в систему основного каркаса. На полный несущий фахверк из металла воздействует вес стен и ветровые нагрузки от них, а также другие вертикальные и горизонтальные нагрузки. И на несущий, и на вспомогательный металлокаркас крепят дверные и оконные проемы, профлист, сэндвич-панели. Для безопасных работ и эксплуатации здания потребуется профессиональный расчет и монтаж металлического каркаса.
Понятие «фахверк» пришло с немецкого языка, именно в Германии зародилась фахверковая технология строительства каркасников. В переводе на русский fachwerk означает решетчатая конструкция или ферма. Более всего востребован фахверк металлический при строительстве промышленных объектов. Строительные фахверк металлоконструкции считаются самыми прочными, надежными и долговечными.
Конструкция, классификация и преимущества фахверкового каркаса
Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:
- торцевой;
- продольный;
- фахверковые металлоконструкции перегородок и внутренних стен.
Вот что говорят специалисты по поводу плюсов материала:
- Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
- Надежность металлического фахверка не имеет альтернатив.
- Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
- Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
- Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.
Технология каркасной металлоконструкции для жилого дома
Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:
- когда наружные стены выносятся за стойки, проще проходит остекление;
- конструкция стены упрощается;
- панелей требуется меньше;
- фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.
Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:
- Если приобрести готовые секции, на площадке не останется отходов от обрезки;
- Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
- Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
- Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
- Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.
Установка фахверковой конструкции из металла
Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.
После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.
Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.
Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.
Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.
Фахверк металлоконструкции: что это такое, виды и преимущества
Металлические фахверковые строения имеют особую конструкцию. В ее основе лежит жесткий каркас, образованный системой стальных балок, между которыми располагается утеплитель. При дословном переводе – это сооружение из секций (решетчатая ферма). Отличительной особенностью данных зданий можно назвать положение металлических балок, которые всегда остаются на виду, и даже при финальной покраске их не затрагивают.
Индивидуальное изготовление металлоконструкций для фахверка позволяет получить легкий и при этом прочный каркас, который хорошо выдерживает нагрузки, как в вертикальном, так и горизонтальном направлении.
Разновидности фахверков
По типу сборки различают два вида каркаса:
- Неполный или вспомогательный. Колонны, расположенные у наружных стен являются частью основного каркаса, по периметру которого сооружается вспомогательная ферма, принимающая на себя ветровые нагрузки и вес утеплительных материалов;
- Полный (несущий). К изготовлению металлоконструкций для несущего типа предъявляются особые требования, так как данные изделия должны выдержать вес стен, ветровые и другие нагрузки.
Как полный, так и вспомогательный каркас из металла предназначены для крепления дверных проемов, окон, профилированных листов, сэндвич-панелей и т.д. Именно поэтому расчет, монтаж и изготовление металлоконструкции доверяют профессионалам.
Конструктивные особенности
В основе металлического фахверка лежит пространственная секция, состоящая из прочных стальных балок, закрепленных под разными углами. Классификация основывается на месторасположении конструкции. Различают:
- Торцевой;
- Продольный;
- Металлоконструкции перегородок и внутренних стен.
Основными элементами фахверка являются:
- Стойки (вертикальные элементы, изготовленные из профилированного металла или прокатного швеллера);
- Опорные балки. Устанавливаются в торцах сооружения с шагом 6 метров. В зданиях с тонкими стенами и небольшой нагрузкой допустимо расположение фахверка с шагом 12 метров. При это устанавливаются они без стойки и крепятся ригелем к колонне, которые, в свою очередь, закрепляют на фундаменте;
- Ригели (горизонтально расположенные элементы);
- Ветровая ферма;
- Соединительные элементы.
Опорные колонны закрепляют на фундаменте при помощи арматурных болтов. В зависимости от вида колон будет меняться и сама конструкция. Так, при монтаже торцевого фахверка привязка будет равна – 0 (нулевая привязка). В продольном фахверке она соотносится с привязкой колон несущего каркаса.
Длина, а также сечение балки варьируется в зависимости от назначения строительного объекта и его проектировочных особенностей. По высоте наиболее востребованы балки от 1,8 до 4 метров. При реализации разных проектировочных и эксплуатационных целей используют колоны с постоянным или переменным сечением. Этим обусловлена необходимость индивидуального изготовления металлоконструкций под определенные проекты.
Преимущества фахверковых сооружений
Основное преимущество конструкций данного типа заключается в том, что они позволяют выполнять сложные архитектурные и технологические решения, создавать любые геометрические формы. Благодаря каркасному строительству, проектировщики создают внушительные по габаритам и силуэтам здания, которые, в отличие от монолитных, практически не оказывают давления на грунт.
В числе основных преимуществ:
- Широкий спектр возможностей при проектировании и строительстве объектов;
- Хорошие эксплуатационные характеристики и надежность проверенная годами;
- Общая конструкция состоит из отдельных элементов, которые не меняя геометрии добавляют прочности и устойчивости, что особенно важно при возведении сооружений, требующими большого внутреннего пространства;
- Простота установки деталей и их последующего монтажа. Все секции скреплены между собой болтами.
Такие объекты отличаются повышенной устойчивостью и прочностью, могут использоваться на территориях со сложным рельефом и климатическими условиями. Благодаря секционной сборке и высокой прочности металла, здания выдерживают большие нагрузки. Можно проводить сегментированные ремонтные работы без остановки производства.
Сфера применения
Металлоконструкции для фахверка не имеют аналогов при возведении промышленных, торговых, производственных или выставочных павильонов (ангаров, цехов) большой площади. Незаменимы данные конструкции при строительстве объектов, предназначенных под работу мостового крана. Благодаря надежности и долговечности, металлические фахверки используют при сооружении промышленных, заводских объектов, но также могут применяться в качестве основы при строительстве частных домов, коттеджных поселков и т.д.
Что такое фахверк в строительстве металлоконструкций
Что такое фахверк металлоконструкции – конструктивные особенности и установка
Металлокаркас в качестве несущего каркаса является прочным и устойчивым остовом сооружения. Эта конструкция из линейных элементов называется металлическим фахверком. Каркас из металла бывает полным и неполным. В первом случае он воспринимает собственный вес здания и все действующие нагрузки, а во втором — усиливает основной каркас.
Особенности разновидностей
Неполный металлокаркас делается без колонн у наружных стен, а колонны входят в систему основного каркаса. На полный несущий фахверк из металла воздействует вес стен и ветровые нагрузки от них, а также другие вертикальные и горизонтальные нагрузки. И на несущий, и на вспомогательный металлокаркас крепят дверные и оконные проемы, профлист, сэндвич-панели. Для безопасных работ и эксплуатации здания потребуется профессиональный расчет и монтаж металлического каркаса.
Понятие «фахверк» пришло с немецкого языка, именно в Германии зародилась фахверковая технология строительства каркасников. В переводе на русский fachwerk означает решетчатая конструкция или ферма. Более всего востребован фахверк металлический при строительстве промышленных объектов. Строительные фахверк металлоконструкции считаются самыми прочными, надежными и долговечными.
Конструкция, классификация и преимущества фахверкового каркаса
Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:
- торцевой;
- продольный;
- фахверковые металлоконструкции перегородок и внутренних стен.
Вот что говорят специалисты по поводу плюсов материала:
- Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
- Надежность металлического фахверка не имеет альтернатив.
- Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
- Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
- Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.
Технология каркасной металлоконструкции для жилого дома
Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:
- когда наружные стены выносятся за стойки, проще проходит остекление;
- конструкция стены упрощается;
- панелей требуется меньше;
- фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.
Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:
- Если приобрести готовые секции, на площадке не останется отходов от обрезки;
- Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
- Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
- Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
- Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.
Установка фахверковой конструкции из металла
Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.
После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.
Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.
Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.
Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.
Фахверковые колонны металлические: характеристики и состав
Фахверковые колонны, это то же самое, что и обычные стойки, но они не входят в число несущих основную нагрузку всей конструкции, служащей для перекрывания. Подобные стоечные устройства обычно устанавливаются в торцовых участках пролетов в качестве опорного крепежа стенового ограждения. В виде связующих элементов конструкции горизонтального расположения используются они в качестве устойчивого построения, противостоящего сильным ветрам, и другим динамическим нагрузкам. Необходимы для усиления жесткости сооружения.
Назначение фахверковой колонны
Колонны или фахверковые стойки имеют свое предназначение, в качестве производственного помещения могут иметь несколько направлений, это железобетонные, а также состоящий из профилей. В небольших зданиях в современном Фахверквом стиле подобные колонны изготавливают из деревянных брусков. Предназначаются они для воспринимания нагружения, исходящих от стен. В самой торцевой стороны промеж несущих колонн. Данные колонны размещаются с боковой части всей этой указанной конструкции.
Расстояние между всеми несущими деталями составляет примерно 12 метров, а стеновые железобетонные плиты обычно устанавливаются на расстоянии 6 метров. И именно между данными несущими монтируются фахверковые колонны согласно заранее заполненного проекта. Они же дополнительно скрепляются с несущими компонентами при помощи фахверковой связующих деталей.
Установка и характеристики
Данные колонны при строении в обязательном порядке устанавливаются на фундамент, и после их монтажа бетонируются. И здесь разрабатывается заделка в жестком варианте. К компонентам перекрытий, подобные колонны закрепляются при помощи шарнирного крепежа. При уникальном строительстве при помощи железобетонного построения, колонны используются в качестве тех самых железобетонных материалов, возможно применять качественный металлический материал, в виде двутавровых конструкций, а также швеллеров. При построении объекта из металлоконструкций, применяются только металлические виды фахверковых колонн. Тут же стоит отметить, что связующие между фахверковых колонн могут быть только металлическими.
К тому же подобные конструкции создаются из деревянных конструкций, частенько используются в строительстве загородных домов. В данном же построении, применяется фахверк, выступающий в качестве основного несущего компонента, который представлен в виде жестких плоскостей, изготовленных из вертикальных, наклонных, горизонтальных балок. Такие колонны используются в торцевые стороны стоечных оборудований, в том числе и в продольных стенах одноэтажного промышленного здания, имеющего несущие, возможно и не несущие стеновые конструкции из железобетонных панелей размером 6 или же 12 метров, также используются кирпичные несущие стеновые конструкции. Во внутренней части между панельных стен находится небольшой зазор размеров в 30 мм, относительно к наружной части стоек. Фахверковые стойки высотой от 4.2 и до 18 метров.
Фахверк: общее понятие и внешний вид
Связи, прогоны, фахверк
Фахверк – вспомогательный металлический каркас, расположенный по периметру здания. Представляет собой секции из расположенных под углом балок, к которым крепятся вертикальные и горизонтальные связи, ригели и другие элементы. Металлические фахверки относятся к наружным металлоконструкциям. Каркас остается на виду, а пространство между опорами и фермами заполняется деревом, кирпичом, плитами, сэндвич-панелями и другими материалами.
Стальные фахверки выполняют следующие функции:
- связывают все строительные элементы здания в жесткую систему;
- принимают на себя вертикальные и горизонтальные нагрузки и передают их на строительный каркас, равномерно распределяя по всем направлениям;
- усиливают здание, делают его устойчивым к разрушающим атмосферным факторам – ураганному ветру, колебаниям почвы и т.д.
Сфера применения
Конструкции используются для возведения:
- зданий высотой более 30 метров;
- строений с временными торцевыми стенами, которые позже будут перенесены (использование металлических фахверков уменьшает цену и сложность повторных строительных работ);
- зданий со стеновыми ограждениями из облегченных или «мягких» материалов (из стальных листов, алюминиевых сплавов, асбестоцемента);
- многосекционных строений с перекрытиями – цехов, ангаров и т.д.
К плюсам использования стальных фахверков относится пластичность получаемого каркаса – ему можно придать любую форму. Также конструкция является очень стабильной: элементы объединяются в жесткую систему, и ее геометрия не меняется со временем. Наконец, еще одно достоинство металлических фахверков – простота монтажа: для изготовления каркаса достаточно соединить готовые части болтами.
ООО «ТехноСвар-ТМЗ» принимает заказы на производство фахверковых систем любой сложности. Каждая заявка выполняется комплексно и включает:
- подготовку проекта (с помощью современных компьютерных программ, что исключает риск ошибок в расчетах из-за человеческого фактора);
- обработку проката для стальных фахверков, сварочно-сборочные операции, на завершающем этапе производства – контроль сварочных швов неразрушающими методами.
На нашем заводе в Москве мы используем передовые технологии и создаем на заказ металлические фахверки эталонного качества. Быстро изготовим и установим металлоконструкции под любые задачи.
Фахверки металлические
10.3.2. Фахверк стенового ограждения
Фахверк подразделяют на торцевой и продольный.
Торцевой фахверк (рис. 10.7) состоит из стоек, располагаемых по всей длине торцевой стены и служащих опорами для ригелей каркаса стен. Опорами стоек сверху служат поперечные связевые фермы (сеч. 4 — 4, рис. 10.7). Опирание стойки фахверка производят через листовой шарнир, позволяющий передавать ветровую нагрузку с торцевой стены на стойку, но не препятствовать деформациям ригелей рам (рис. 10.8). При большой высоте здания, когда до низа ригелей рам более 15. 18 м, устраивают промежуточные опоры для фахверковой стойки в виде промежуточной ветровой фермы или балки (сеч. 3 — 3, рис. 10.7), совмещаемой обычно с уровнем подкрановой конструкции, что одновременно
обеспечивает проход по всему периметру здания на соответствующей отметке.
Разбивка стоек в плане зависит от количества и размеров проемов, проездов и конструктивного решения стены. При больших габаритах ворот часть стоек фахверка может оказаться в пределах габарита этого проема и в этом случае низ стойки опирают на горизонтальный надворотный ригель.
Другими элементами торцевого фахверка являются ригели 2 (см. рис. 10.7), которые устанавливают с шагом до 3. 4 м по длине стойки. Ригели делят на опорные, способные воспринимать вес стены или ее части и давление ветра; рядовые (промежуточные) ригели, воспринимающие только давление ветра, а при наличии оконного заполнения, служащие еще для крепления импостов окон.
Продольный фахверк устраивают в том случае, когда шаг колонн поперечных рам больше длины панелей стенового ограждения, а также в случае применения для стен асбестоцементных листов и стального профнастила. Он может состоять только из системы ригелей при шаге колонн не более 12 м; при большем шаге колонн, как правило, вводятся дополнительно промежуточные фахверковые стойки.
Верх стоек продольного фахверка крепят через листовые шарниры к продольным горизонтальным связевым фермам в плоскости нижних или верхних поясов ригелей поперечных рам. При длине стоек более 15. 18 м для них устраивают дополнительные опоры на уровне подкрановых конструкций.
Что такое фахверковые колонны (стойки)?
Фахверковые колонны (стойки) — это колонны (стойки) не несущие основную нагрузку от конструкции перекрытия.
Такие колонны (стойки) устанавливают в торцах пролётов для укрепления стеновых ограждений, для связи горизонтальных конструкций, для противостояния ветровой или динамической нагрузкам, чтобы усилить общую жёсткость постройки.
Фахверковые колонны (стойки)для производственных помещений бывают как железобетонные, так и из профилей проката.
В домах построенных в стиле Фахверк такие колонны (стойки) делают из деревянного бруса.
Фахверковые колонны — предназначены для восприятия нагрузок от стен и ветра. Не являются несущими элементами каркаса. Обычно, фахверковые колонны располагаются в торцевой части здания между несущими колоннами, но есть варианты их размещения и с боков, например, когда расстояние между несущими элементами 12 метров, а стеновые плиты по 6 метров. В этом случае, между несущими стойками устанавливаются по проекту фахверковые колонны, которые скрепляются с несущими элементами с помощью фахверковых связей.
Фахверковые колонны, устанавливаются на фундаментное основание и бетонируются. Создается жесткая заделка. К элементам перекрытий, такие колонны крепятся шарнирно.
На фото ниже, два варианта расположения фахверковых колонн в торцах:
При железобетонном строительстве, фахверковые колонны используют либо из того же железобетона, либо из металла, в виде двутавров и швеллеров. При строительстве их металлопроката, используют только металлические фахверковые колонны. Связи между фахверковыми колоннами — всегда металлические.
Также, такие элементы изготавливаются и из дерева, особенно в частном домостроении. В таком строительстве, используется фахверк, который выступает в виде несущего элемента, представляющего собой жесткую плоскость из вертикальных, горизонтальных и наклонных балок.
Колонны фахверков — это один из элементов строительной конструкции, предназначенный для придания зданию жесткости, но по сути не несущий основную нагрузку.
Фахверковые колонны устанавливаются не в каждом сооружении, а только там, где есть пролеты, которые нуждаются в укреплении. В современной архитектуре стойки применяются при возведении крупных промышленных зданий, торговых домов, складов, крупных жилых комплексах — всех тех сооружений, которые имеет большую площадь. В таких помещениях на стены и фундамент оказывается значительная нагрузка, им свойственна шаткость и ненадежность. Колонны факверхов и нужны для того, чтобы устранить эту проблему.
В современных зданиях — жилых домах или общественных местах, колонны фахверков маскируются и выглядят незаметно, располагаются в угловых комнатах или на балконах. В старину стойки нередко выступали наружу и украшались при помощи лепки.

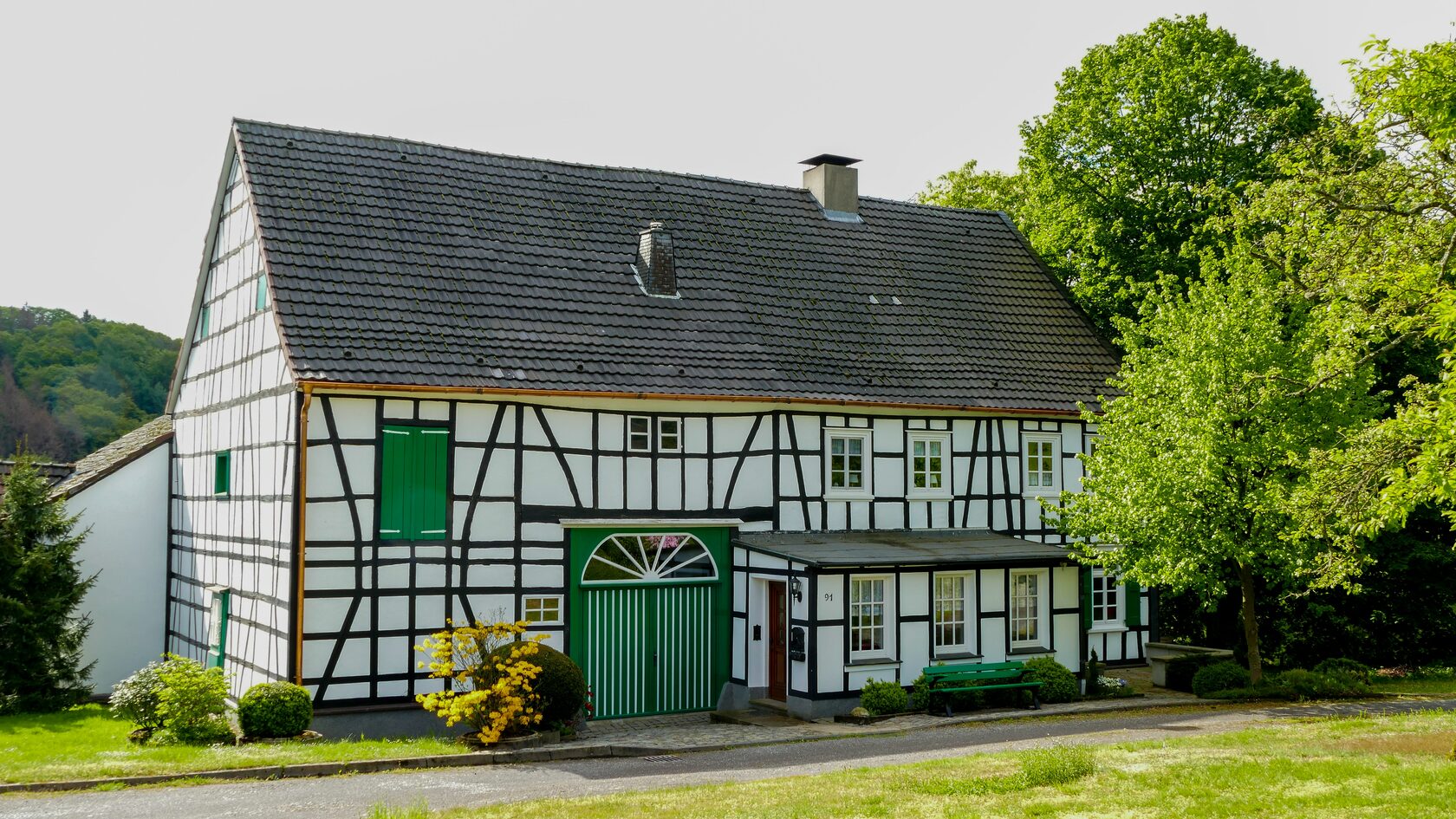

Пример старого здания с выступающими наружу колоннами фахверков:
Пример промышленного здания с наличием железобетонных факверковых колонн:
Конструкция, классификация и преимущества фахверкового каркаса
Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:
- торцевой;
- продольный;
- фахверковые металлоконструкции перегородок и внутренних стен.
Вот что говорят специалисты по поводу плюсов материала:
- Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
- Надежность металлического фахверка не имеет альтернатив.
- Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
- Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
- Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.
Полезное: Особенности сборки и установки готовых модульных домов
Фахверки в Москве по низким ценам
Преимущества
Загрузить проект для оценки
Наши специалисты обеспечивают полный комплекс работ своими силами
Из чего складывается цена:
Преимущества фахверка в промышленных зданиях
Универсальность. Надежный фахверк проект подходит для зданий разной площади и этажности. Для изготовления используются швеллер и профили.
Легкость. Благодаря небольшому весу конструкции быстро собираются. Элементы каркаса крепятся к колоннам болтами. Такой крепеж обеспечивает возможность сборки оригинальных архитектурных форм.
Фахверк
Фахверк для ограждающих конструкций
Фахверк – это вспомогательный металлический каркас, по периметру основного каркаса здания и предназначенный для крепления ограждающих конструкций. Фахверк воспринимает ветровые нагрузки от ограждающих конструкций здания и воспринимает вес ограждающих конструкций (сэндвич — панелей, оконных блоков, дверных проемов, ворот) и передает их на основной каркас.
Фахверк обычно включает в себя горизонтальные элементы, которые крепятся к колоннам здания и вертикальных элементов, которые крепятся к горизонтальным элементам. При шаге колонн больше 6 метров, для крепления фахверка устанавливают фахверковые колонны, которые ставят на фундамент, а в верхней части к фермам или балкам основного каркаса, при этом используют гнутые пластины в качестве листового шарнира. Схему расположения фахверка определяет габариты здания, шаг колонн, расположение дверных и оконных проемов.
Фахверк изготавливают из прокатных и гнутых профилей.
Рассмотрим следующие виды:
Фахверк для крепления сэндвич панелей.
Фахверк для крепления профлиста.
При проектировании фахверка могут быть полезны следующие серии:
Разнообразие фахверков
Усиливающие балки можно классифицировать по разным признакам. По конструкции и типу монтажа различают два типа:
- колонны (применение ограничено, так как не подходит для высоких сложных сооружений);
- колонны и ригели.
По месту расположения также есть два вида фахверков:
- продольные;
- торцевые.
Вспомогательные балки делают из гнутых или прокатных профилей. Для изготовления используют высокопрочную легированную сталь. Это позволяет элементам обеспечивать жесткость сооружения.
Колонны фахверков
Новый сервис — Строительные калькуляторы online
Колонны применяются в торцевых фахверках и фахверках продольных стен одноэтажных промышленных зданий, имеющих самонесущие или ненесущие стены из панелей 6 или 12 м или кирпичные самонесущие стены.
Внутренняя грань панельных стен располагается с зазором 30 мм по отношению к наружной грани колонн.
Фахверковые колонны высотой 4,2-18 метров.
Фахверковые колонны предназначены для крепления стен; они частично воспринимают массу стен и ветровые нагрузки.
Фахверковые колонны изготовляют железобетонные и стальные.
Привязка колонн торцевого фахверка нулевая, привязка колонн продольного фахверка определяется привязкой основных колонн каркаса.
Железобетонные колонны имеют сечение 300*300 до 400*600 мм; колонны кольцевого сечения имеют диаметр 300 мм.
Колонны могут быть как постоянного сечения, так и переменно сечения.
Верхний конец таких колонн располагается в зазоре между торцевой стеной и пристенной балкой покрытия и крепится к верхнему поясу балки с помощью монтажной детали.
Нижний конец колонн крепится к фундаменту шарнирно.
Для этого поверх фундамента устанавливается строго по осям и по уровню (при помощи анкерных болтов и цементной подливки) стальной лист.
Колонна свободно устанавливается на этот лист и приваривается к нему с помощью своих закладных деталей.
Колонны армируются пространственными сварными каркасами.
Установка фахверковой конструкции из металла
Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.
Полезное: Особенности и нюансы скандинавской технология строительства каркасного дома
После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.
Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.
Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.
Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.
Фахверковые дома – история, технология строительства
Строительство собственного дома – ответственный шаг. Фахверковые дома обретают популярность среди других каркасных технологий. Это обуславливается привлекательным видом, прочностью конструкции, экологичностью каркаса из древесины, скоростью возведения. Разберем, что собой представляет технология фахверк, что это такое в строительстве, какой интерьер подойдет для фахверка, на что обратить внимание в выборе проекта и компании-производителя клееного бруса.
Что такое дом-фахверк?
Фахверк – дом, построенный по каркасной технологии. Слово «фахверк» состоит из двух немецких слов: fach – «ящик», «секция», и werk – работа или строение. Эта технология строительства получила распространение в XIV веке в Германии и быстро стала популярна в Европе. Основу конструкции фахверка составляет прочный деревянный каркас. Первые дома такого типа начали строить в X–XI веках в Центральной и Северной Европе. Они стали доступным видом жилья там, где произрастало достаточно лесов, а камень был дорогим. При этом построить такой дом было не так затратно, как полностью деревянный. Ячейки между каркасом заполнялись смесью глины и растительности (саманом), реже кирпичом и камнем. Стены обычно оштукатуривали смесью извести и песка, что помогало защитить их от внешних воздействий. Отличительной чертой фахверковой технологии стало то, что стены заполняли заподлицо с деталями каркаса, оставляли их на виду. В Средние века схемы балок и распорок имели символическое значение – например, из них составляли знаки, символизирующие Андреевский крест и Древо жизни.
Промежуточные секции в современных фахверках заполняются разными материалами – клееным брусом, каркасными стеновыми панелями или панорамным остеклением с энергосберегающими стеклопакетами. Именно возможность установить панорамные окна является причиной, почему многие выбирают фахверковый дом.
Фахверковая архитектура в разных странах
Из Германии фахверковые дома распространились по Европе во Францию, Голландию, Польшу, Британию. Образцы старинной фахверковой архитектуры сохранились в городах Айнбекке, Моншау, Страсбурге, Люцерне, Оксфорде.
Технология строительства фахверковых домов различается в зависимости от страны. Например, в Великобритании каркасы обычно строили из дуба, а в Германии – из сосны.
Различается и внешний вид фахверковых домов в зависимости от региона, даже в рамках одной страны. В Германии известны несколько видов фахверков: во франконском стиле (отличаются симметрией формы и элементов), нижнесаксонском (с обилием декоративных элементов внешнего каркаса) и алеманском (с признаками готической архитектуры).
Французскую разновидность фахверка называют коломбаж. От немецкого он отличается строением каркаса, в котором много вертикальных тонких балок и почти не встречаются ригели.
В Англии постройки по типу фахверка сохранились в городе Оксфорд. Фахверк в Англии как часть крестьянской архитектуры развивался одновременно с каменным домостроением в стиле Тюдоров.
Во внешнем оформлении фахверков в разные периоды находили отражение архитектурные стили – готический, барокко, модерн и другие. Готические элементы отражались в остроконечных крышах и арочных окнах, а барокко с его любовью к витиеватым переплетениям – в замысловатых рисунках каркасов.
В России строительство домов по фахверковой каркасной технологии не было популярно. Недостатка древесины в стране не было, да и холодный климат при недостаточно развитой технологии каркасного домостроения не позволял повсеместно строить такие здания. Первые образцы начали появляться в Петровскую эпоху в Петербурге, но из-за климата и недостатков в обработке древесины не прижились.
В современной России фахверки набирают популярность в частном малоэтажном строительстве. По этой технологии также строятся небольшие гостиницы и дома отдыха, например в кемпингах. Современные типы фахверков представлены во множестве видов – с плоской и двускатной крышей, одно- и двухэтажные, с панорамным остеклением или фасадами из стеновых панелей.
Особенности технологии
Технология строительства фахверковых домов имеет несколько уникальных особенностей. Например, деревянный каркас способен обеспечить большую прочность конструкции, а стены – теплоизоляцию. Стойки в фахверке делают с большим сечением и большим шагом. Открытые вертикальные и горизонтальные балки составляют характерный внутренний и внешний архитектурный облик здания.
Фахверковый дом начинается с проекта. Это первый и один из самых важных этапов для успешного строительства дома. В его разработке должен принимать участие технический инженер-конструктор и архитектор. Инженер отвечает за техническую часть – рассчитывает нагрузку на перекрытия, оптимальные сечения балок, количество материала. Архитектор же занимается планировкой, компоновкой комнат, веранд, лестниц. При этом, выбирая специалистов, важно отдавать предпочтение исполнителям с опытом проектирования именно каркасных фахверковых домов.
Самое выигрышное решение – заказывать проект у компании, которая в дальнейшем изготовит каркас и возведет фахверковый дом под ключ. Так получится избежать недопонимания и спешных внесений изменений в проект. Компания Velesa отвечает и за проект, и за изготовление домокомплекта, возведение дома.
По готовому проекту изготавливается основа дома – каркас из клееного бруса. Его делают из ели, сосны, иногда кедра и лиственницы. Качество пиломатериала сказывается на прочности готового дома – часто в производстве каркаса для недорогих домов используют брус низкого качества. Его производят в кустарных условиях без соблюдения требований по хранению и обработке. Это приводит к появлению трещин, не соответствующих техническим условиям и допускам в готовом каркасе, гниению древесины. Поэтому экономить на брусе нежелательно.
Каркас по нужным размерам изготавливают на заводе, а собирают на участке. Фундамент под фахверковый дом выбирают исходя из вида грунта и характеристик здания (площади, этажности). Чаще это монолитный бетонный фундамент или монолитная железобетонная плита (этот вариант используют в компании Velesa). Само возведение фундамента и каркаса не занимает много времени, если задействованы профессиональные строители.
После сборки каркаса начинаются кровельные работы. Крыша может быть как плоской, так и двускатной.
Следующий этап – установка дверей, остекление. Стены фахверкового дома можно сделать почти полностью из стекла, заполнив им до 95 % площади. Это востребованный современный вариант фасада. Фахверковый дом с панорамным остеклением «живой», контактирует с внешней средой – когда на улице солнечно, дом тоже наполняется теплым светом. Когда вечереет, закатное солнце постепенно погружает внутреннее пространство в темноту. Благодаря мультифункциональному напылению на стекле дом не нагревается летом и сохраняет тепло зимой. Там, где нужна приватность, в оформлении фасада используют утепленные сэндвич-панели или клееный брус. Дома из клееного профилированного бруса не менее эстетически красивые, при этом имеют более «классический» облик. Тут можно посмотреть проекты домов от компании производителя Velesa и заказать дом из профилированного бруса под ключ.
Фахверковые дома (54 фото): стиль и надежность, проверенные столетиями
Связи, прогоны, фахверк
Фахверк – вспомогательный металлический каркас, расположенный по периметру здания. Представляет собой секции из расположенных под углом балок, к которым крепятся вертикальные и горизонтальные связи, ригели и другие элементы. Металлические фахверки относятся к наружным металлоконструкциям. Каркас остается на виду, а пространство между опорами и фермами заполняется деревом, кирпичом, плитами, сэндвич-панелями и другими материалами.
Стальные фахверки выполняют следующие функции:
- связывают все строительные элементы здания в жесткую систему;
- принимают на себя вертикальные и горизонтальные нагрузки и передают их на строительный каркас, равномерно распределяя по всем направлениям;
- усиливают здание, делают его устойчивым к разрушающим атмосферным факторам – ураганному ветру, колебаниям почвы и т.д.
Сфера применения
Конструкции используются для возведения:
- зданий высотой более 30 метров;
- строений с временными торцевыми стенами, которые позже будут перенесены (использование металлических фахверков уменьшает цену и сложность повторных строительных работ);
- зданий со стеновыми ограждениями из облегченных или «мягких» материалов (из стальных листов, алюминиевых сплавов, асбестоцемента);
- многосекционных строений с перекрытиями – цехов, ангаров и т.д.
К плюсам использования стальных фахверков относится пластичность получаемого каркаса – ему можно придать любую форму. Также конструкция является очень стабильной: элементы объединяются в жесткую систему, и ее геометрия не меняется со временем. Наконец, еще одно достоинство металлических фахверков – простота монтажа: для изготовления каркаса достаточно соединить готовые части болтами.
ООО «ТехноСвар-ТМЗ» принимает заказы на производство фахверковых систем любой сложности. Каждая заявка выполняется комплексно и включает:
- подготовку проекта (с помощью современных компьютерных программ, что исключает риск ошибок в расчетах из-за человеческого фактора);
- обработку проката для стальных фахверков, сварочно-сборочные операции, на завершающем этапе производства – контроль сварочных швов неразрушающими методами.
На нашем заводе в Москве мы используем передовые технологии и создаем на заказ металлические фахверки эталонного качества. Быстро изготовим и установим металлоконструкции под любые задачи.
Конструкция, классификация и преимущества фахверкового каркаса
Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:
- торцевой;
- продольный;
- фахверковые металлоконструкции перегородок и внутренних стен.
Вот что говорят специалисты по поводу плюсов материала:
- Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
- Надежность металлического фахверка не имеет альтернатив.
- Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
- Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
- Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.
Фахверки металлические
10.3.2. Фахверк стенового ограждения
Фахверк подразделяют на торцевой и продольный.
Торцевой фахверк (рис. 10.7) состоит из стоек, располагаемых по всей длине торцевой стены и служащих опорами для ригелей каркаса стен. Опорами стоек сверху служат поперечные связевые фермы (сеч. 4 — 4, рис. 10.7). Опирание стойки фахверка производят через листовой шарнир, позволяющий передавать ветровую нагрузку с торцевой стены на стойку, но не препятствовать деформациям ригелей рам (рис. 10.8). При большой высоте здания, когда до низа ригелей рам более 15. 18 м, устраивают промежуточные опоры для фахверковой стойки в виде промежуточной ветровой фермы или балки (сеч. 3 — 3, рис. 10.7), совмещаемой обычно с уровнем подкрановой конструкции, что одновременно
обеспечивает проход по всему периметру здания на соответствующей отметке.
Разбивка стоек в плане зависит от количества и размеров проемов, проездов и конструктивного решения стены. При больших габаритах ворот часть стоек фахверка может оказаться в пределах габарита этого проема и в этом случае низ стойки опирают на горизонтальный надворотный ригель.
Другими элементами торцевого фахверка являются ригели 2 (см. рис. 10.7), которые устанавливают с шагом до 3. 4 м по длине стойки. Ригели делят на опорные, способные воспринимать вес стены или ее части и давление ветра; рядовые (промежуточные) ригели, воспринимающие только давление ветра, а при наличии оконного заполнения, служащие еще для крепления импостов окон.
Продольный фахверк устраивают в том случае, когда шаг колонн поперечных рам больше длины панелей стенового ограждения, а также в случае применения для стен асбестоцементных листов и стального профнастила. Он может состоять только из системы ригелей при шаге колонн не более 12 м; при большем шаге колонн, как правило, вводятся дополнительно промежуточные фахверковые стойки.
Верх стоек продольного фахверка крепят через листовые шарниры к продольным горизонтальным связевым фермам в плоскости нижних или верхних поясов ригелей поперечных рам. При длине стоек более 15. 18 м для них устраивают дополнительные опоры на уровне подкрановых конструкций.
История происхождения технологии строительства фахверкового дома
Жилые дома с фахверковыми каркасами
Изначально здания возводились из набора балок, соединённых под разными углами. Полноценно технология появилась в Европе в 15 веке, однако деревянный каркас использовался ещё в древности.
Сперва это была простейшая конструкция из деревянных балок и глиняных стен. Такие постройки не могли долго служить, поскольку на них негативно воздействовала влага, что приводило к разрушению. Впоследствии для укрепления зданий начали применять каменную подложку, в которую вставлялись каркасные балки, а также укреплять стены соломой или ветками.
Следующим этапом развития технологии стало наклонение балок каркаса – такая конструкция оказалась устойчивее. В 15 веке стали применять каменный фундамент и лаги. Дома с фахверком стали популярны в европейских государствах, в том числе в скандинавских странах.
Читайте также: Как нарисовать дом карандашом поэтапно: мастер-класс, легкая схема рисования, идеи от мастеров
Такие здания были распространены в 15-16 веке – их можно было встретить на улицах многих европейских городов. В 18 веке фахверк терял популярность, уступая новым архитектурным стилям.
Что такое фахверковые колонны (стойки)?
Фахверковые колонны (стойки) — это колонны (стойки) не несущие основную нагрузку от конструкции перекрытия.
Такие колонны (стойки) устанавливают в торцах пролётов для укрепления стеновых ограждений, для связи горизонтальных конструкций, для противостояния ветровой или динамической нагрузкам, чтобы усилить общую жёсткость постройки.
Фахверковые колонны (стойки)для производственных помещений бывают как железобетонные, так и из профилей проката.
В домах построенных в стиле Фахверк такие колонны (стойки) делают из деревянного бруса.
Фахверковые колонны — предназначены для восприятия нагрузок от стен и ветра. Не являются несущими элементами каркаса. Обычно, фахверковые колонны располагаются в торцевой части здания между несущими колоннами, но есть варианты их размещения и с боков, например, когда расстояние между несущими элементами 12 метров, а стеновые плиты по 6 метров. В этом случае, между несущими стойками устанавливаются по проекту фахверковые колонны, которые скрепляются с несущими элементами с помощью фахверковых связей.
Фахверковые колонны, устанавливаются на фундаментное основание и бетонируются. Создается жесткая заделка. К элементам перекрытий, такие колонны крепятся шарнирно.
На фото ниже, два варианта расположения фахверковых колонн в торцах:
При железобетонном строительстве, фахверковые колонны используют либо из того же железобетона, либо из металла, в виде двутавров и швеллеров. При строительстве их металлопроката, используют только металлические фахверковые колонны. Связи между фахверковыми колоннами — всегда металлические.
Также, такие элементы изготавливаются и из дерева, особенно в частном домостроении. В таком строительстве, используется фахверк, который выступает в виде несущего элемента, представляющего собой жесткую плоскость из вертикальных, горизонтальных и наклонных балок.
Колонны фахверков — это один из элементов строительной конструкции, предназначенный для придания зданию жесткости, но по сути не несущий основную нагрузку.
Фахверковые колонны устанавливаются не в каждом сооружении, а только там, где есть пролеты, которые нуждаются в укреплении. В современной архитектуре стойки применяются при возведении крупных промышленных зданий, торговых домов, складов, крупных жилых комплексах — всех тех сооружений, которые имеет большую площадь. В таких помещениях на стены и фундамент оказывается значительная нагрузка, им свойственна шаткость и ненадежность. Колонны факверхов и нужны для того, чтобы устранить эту проблему.
В современных зданиях — жилых домах или общественных местах, колонны фахверков маскируются и выглядят незаметно, располагаются в угловых комнатах или на балконах. В старину стойки нередко выступали наружу и украшались при помощи лепки.
Читайте также: Дом 100 кв. м. — обзор лучших проектов, красивого дизайна и удачной планировки (140 фото новинок)
Пример старого здания с выступающими наружу колоннами фахверков:
Пример промышленного здания с наличием железобетонных факверковых колонн:
Что такое фахверк?
Строительство зародилось в Германии. Дома построенные по немецкой технологии фахверк, имеют свои отличительные признаки. На фасаде за счет сочетания балок и стропил образуются неповторимые каркасные конструкции. Во многих проектах применяется контрастная комбинация цветов, когда на белом фоне располагаются темные декоративные элементы. Приветствуется панорамное остекление, обеспечивающее естественный свет в большом количестве. В коттедже всегда присутствует домашний очаг.
На фото проект фахверкового дома из клееного бруса с панорамным остеклением.
Фахверки в Москве по низким ценам
Преимущества
Загрузить проект для оценки
Наши специалисты обеспечивают полный комплекс работ своими силами
Из чего складывается цена:
Преимущества фахверка в промышленных зданиях
Универсальность. Надежный фахверк проект подходит для зданий разной площади и этажности. Для изготовления используются швеллер и профили.
Легкость. Благодаря небольшому весу конструкции быстро собираются. Элементы каркаса крепятся к колоннам болтами. Такой крепеж обеспечивает возможность сборки оригинальных архитектурных форм.
Фахверк
Фахверк для ограждающих конструкций
Фахверк – это вспомогательный металлический каркас, по периметру основного каркаса здания и предназначенный для крепления ограждающих конструкций. Фахверк воспринимает ветровые нагрузки от ограждающих конструкций здания и воспринимает вес ограждающих конструкций (сэндвич — панелей, оконных блоков, дверных проемов, ворот) и передает их на основной каркас.
Фахверк обычно включает в себя горизонтальные элементы, которые крепятся к колоннам здания и вертикальных элементов, которые крепятся к горизонтальным элементам. При шаге колонн больше 6 метров, для крепления фахверка устанавливают фахверковые колонны, которые ставят на фундамент, а в верхней части к фермам или балкам основного каркаса, при этом используют гнутые пластины в качестве листового шарнира. Схему расположения фахверка определяет габариты здания, шаг колонн, расположение дверных и оконных проемов.
Фахверк изготавливают из прокатных и гнутых профилей.
Рассмотрим следующие виды:
Фахверк для крепления сэндвич панелей.
Фахверк для крепления профлиста.
При проектировании фахверка могут быть полезны следующие серии:
Колонны фахверков
Новый сервис — Строительные калькуляторы online
Колонны применяются в торцевых фахверках и фахверках продольных стен одноэтажных промышленных зданий, имеющих самонесущие или ненесущие стены из панелей 6 или 12 м или кирпичные самонесущие стены.
Внутренняя грань панельных стен располагается с зазором 30 мм по отношению к наружной грани колонн.
Фахверковые колонны высотой 4,2-18 метров.
Фахверковые колонны предназначены для крепления стен; они частично воспринимают массу стен и ветровые нагрузки.
Фахверковые колонны изготовляют железобетонные и стальные.
Привязка колонн торцевого фахверка нулевая, привязка колонн продольного фахверка определяется привязкой основных колонн каркаса.
Железобетонные колонны имеют сечение 300*300 до 400*600 мм; колонны кольцевого сечения имеют диаметр 300 мм.
Колонны могут быть как постоянного сечения, так и переменно сечения.
Верхний конец таких колонн располагается в зазоре между торцевой стеной и пристенной балкой покрытия и крепится к верхнему поясу балки с помощью монтажной детали.
Нижний конец колонн крепится к фундаменту шарнирно.
Для этого поверх фундамента устанавливается строго по осям и по уровню (при помощи анкерных болтов и цементной подливки) стальной лист.
Колонна свободно устанавливается на этот лист и приваривается к нему с помощью своих закладных деталей.
