Двускатная крыша: стропильная система под металлочерепицу

Стропильная система под металлочерепицу: шаг стропил и какие надо использовать

Правильное устройство стропильной системы под металлочерепицу определяет надежность и долговечность всей кровли. Несущая система распределяет и передает нагрузки от кровли на перекрытия и стены здания.

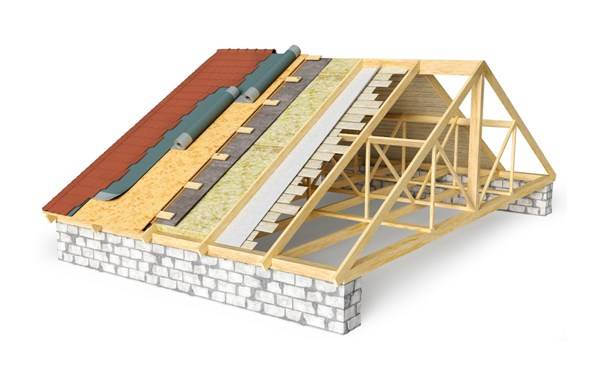

Профессиональные проектировщики используют сложные формулы и методики расчета стропил. В частном строительстве обычно обходятся приближенными оценками, обеспечивающими достаточный запас прочности.

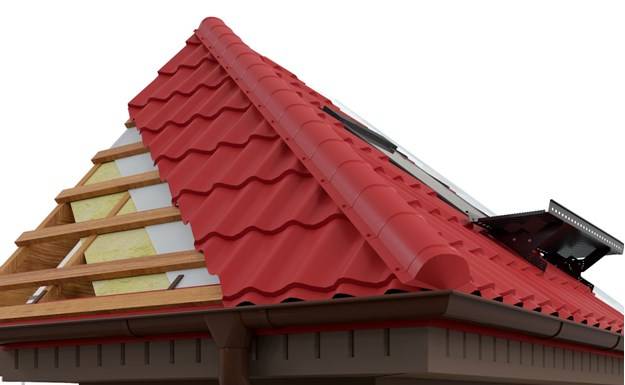

Какую задачу выполняют стропила

Основная задача стропильных элементов – распределение нагрузки от кровли и передача ее на несущие конструкции здания – стены и перекрытия. Кроме того, выполняются и вспомогательные функции:

определение формы кровли;
формирование стен, полов и перекрытий помещений мансардного этажа;
на них можно развешивать банные веники.

Чтобы опорная система для крыши из металлочерепицы выполняла свои функции, ее необходимо правильно спроектировать и точно рассчитать.

Размеры стропил

На практике для стропил используются деревянные доски толщиной 50 мм и шириной от 150 до 220 мм. Длина стропил меняется в зависимости от длины ската от 3 до 4.5 м.

При большей длине ската используются составные доски или брусья с промежуточными узлами крепления.

Расчетную прочность стропильная система приобретает после того, как стропильные пары связываются продольными досками обрешетки.

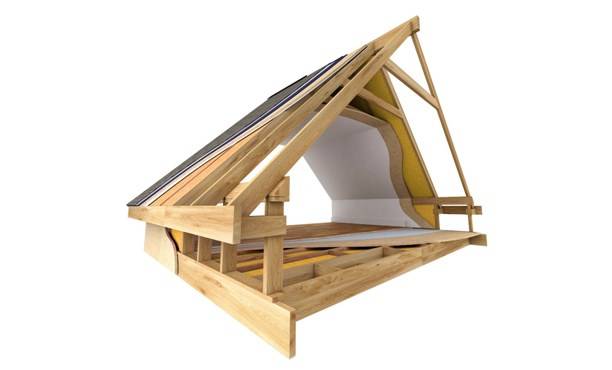

Шаг стропил под металлочерепицу

Какое расстояние нужно делать между стропилами? Правильное определение шага стропил под металлочерепицу весьма важно для построение надежной и экономичной кровли. При слишком большом шаге опорная система может не справиться с нагрузкой, что приведет к ее деформации, провисанию обрешетки и кровельного материала или даже разрушению.

Если сделать шаг слишком маленьким – это приведет к перерасходу стройматериалов и к утяжелению крыши.

Искусство строительного проектирования заключается в нахождении золотой середины между прочностью, стоимостью материалов и трудоемкостью работ. Шаг зависит также от максимальной снеговой и ветровой нагрузки для данной местности. Варьируется он и в зависимости от типа: двухскатной крыши, односкатной или вальмовой.

Для 1-скатной крыши

Односкатные крыши используют на хозяйственных постройках небольших размеров. Часто их оставляют неутепленными. Для такой кровли ввиду малого угла уклона ската характерна повышенная снеговая нагрузка. Стропила представляют собой брусья или доски, поставленные на ребро. Они опираются на переднюю и заднюю стены здания. Их толщина зависит от длины пролета. Расстояние между стропилами односкатной крыши обычно выбирают в пределах 50-140 см.

Для 2-скатной крыши

Стропильные элементы двускатной крыши под металлочерепицу связаны в треугольник. Это прочная и трудно деформируемая конструкция.

Для неутепленной крыши шаг стропил двускатной крыши выбирают в пределах 60-120 см.

Для утепленной при выборе расстояния между стропилами двухскатной кровли учитывают размер плит выбранного теплоизолирующего материала. Это позволяет минимизировать его отходы.

Для вальмовой крыши

Опорная система для вальмовой крыши является самой сложной для расчета и монтажа. Частному владельцу лучше заказать проект со схемой сборки системы или выбрать готовый.

Обычно для нее выбирают постоянный шаг в пределах 60-120 см, а ключевые и самые нагруженные диагональные элементы выполняют усиленными, из сдвоенных досок.

Для мансардной крыши

Мансардная крыша всегда утепляется. Поэтому при выборе шага стропил для металлочерепицы также исходят из ширины плит или рулонов теплоизоляционного материала.

Какие стропила надо использовать для крыши металлочерепицей

Стропила под металлочерепицу в частном строительстве делают из дерева хвойных или лиственных пород. Наиболее распространены сосновые доски, достаточно прочные и недорогие. Ель не подходит из-за своей хрупкости. Высокой прочностью и долговечностью отличается лиственница и кедр, однако стоимость их существенно выше.

Стропила под металлочерепицу из бука или дуба стоят еще дороже. Они также долговечны и мало подвержены гниению. Особенно хорошо они смотрятся в помещениях с открытой стропильной системой.

Алюминиевые сварные конструкции ввиду высокой стоимости и сложности монтажных работ получили малое распространение.

Установка опорной системы

Монтаж стропильной системы под металлочерепицу – чрезвычайно ответственная работа. Даже небольшое отклонение при установке элементов приводит к неровности обрешетки и потере внешнего вида металлочерепицы. Серьезные ошибки при устройстве стропил могут вызвать деформацию или даже обрушение кровли.

Монтаж односкатной кровли проводится в произвольном порядке. Главное – строго соблюдать расстояние между досками.

На двускатной крыше стропильную систему под металлочерепицу начинают монтировать с крайних (фронтонных) стропильных пар, тщательно выверяя углы и расстояния. Между ними натягивают разметочные шнуры. По шнурам выставляют остальные стропильные пары, соблюдая шаг стропильной системы. Обрешетку крепят, начиная с карниза, постепенно поднимаясь вверх.

Сборка опорной системы вальмовой крыши из металлочерепицы – сложный технологический процесс. Если нет достаточного опыта, лучше доверить его специалистам.

Устройство стропильной системы двускатной крыши под металлочерепицу

Металлочерепица – легкий, прочный, эффектный кровельный материал, идеально решающий задачи малоэтажного строительства. Ее стальная выносливость отлично сочетается с неоспоримыми технологическими плюсами. Укладка крупногабаритных листов производится в десятки раз быстрее в сравнении со штучными соперниками. Служит долго, не требует мощной основы.

Провести монтаж кровли и соорудить простой каркас для укладки можно своими руками. Затруднений в работе не будет, если знать, как устроена двускатная крыша — стропильная система под металлочерепицу и процесс укладки обязаны учитывать технические и технологические особенности покрытия.

Содержание

Металлочерепица – кровля с «железным» характером

Металлическая черепица относится к классу продуктов прокатного производства. По сути, это старая знакомая листовая сталь, профилированная в двух взаимно перпендикулярных направлениях. Образованные в результате профилирования продольные и поперечные волны придают листам схожесть с керамическим кровельным прототипом. Наружную сторону оснащают цветной полимерной пленкой, выполняющей защитную и декоративную функции.

Недостатки материала и способы их устранения

Возможность имитировать кровельную керамику не избавила материал от стандартных недостатков металла. Тонкие листы стремительно нагреваются под солнечными лучами и быстро прощаются с теплом при малейшем понижении окружающей температуры. Изоляции никакой: тепловые и звуковые волны запросто проникают через стальную кровлю внутрь и беспрепятственно выходят наружу. Перечень минусов веско дополняет способность собирать конденсат из-за разницы в теплотехнических качествах самого покрытия и контактирующих с ним элементов стропильного каркаса.

Низкие изоляционные показатели и конденсат – два «бича» металлической кровли. Избавиться от них можно, вооружившись сведениями о грамотном построении каркаса с правильно уложенным кровельным пирогом. Если устройство стропильной системы под металлочерепицу проведено в соответствии со всеми технологическими предписаниями, осложнения с укладкой материала и эксплуатацией сооружения не возникнут.

Для того чтобы традиционное поведение стальной кровли не беспокоило владельцев и не стало причиной преждевременного износа, необходимо правильно распределить слои кровельного пирога. Ответственность за распределение несет стропильная система, в списке обязанностей которой:

Удержание составляющих кровельного пирога, укладывают которые сверху, снизу и между стропильными ногами.
Формирование воздушных каналов, устраняющих конденсат, а зачастую и возможность его появления.
Подготовка ряда выставленных в одной плоскости опор для устройства будущих скатов путем укладки профилированных листов.

Если образно сравнить кровельную систему с живым организмом, то скажем так: жить и нормально функционировать «пациент» будет только со здоровым опорным аппаратом. В нашем случае со стропильным каркасом. Методика борьбы с недостатками стального покрытия как раз и заключается в выборе и точном соблюдении безукоризненно подходящей схемы монтажа стропильной системы под последующую укладку металлочерепицы.

Типы стропильных систем под металлическую кровлю

Крыши с металлочерепичным покрытием водружаются над объектами постоянного и временного проживания. Интересно смотрятся покрытые металлической «чешуей» беседки, веранды, бани. В зависимости от назначения сооружения и условий его эксплуатации крыши с металлочерепицей устраивают с утеплителем или без него. Наличие теплоизоляции тесно связано со структурой стропильного каркаса:

Для утепленных крыш сооружается система, включающая три изоляционных слоя и один или два вентиляционных контура.
Для холодных крыш устраивают систему с одним изоляционным слоем и одним вентиляционным контуром.

Утепленные кровельные конструкции возводят, если планируют круглый год активно пользоваться чердаком. Стропильные каркасы теплых крыш рассчитывают так, чтобы плиты утеплителя располагались в пространстве между стропилинами. Аналоги без утеплителя водружают на небольшие дачки и строения, предназначенные для временного пребывания.

Кровля без теплоизоляции сооружается также в случае утепления чердачного перекрытия. Например, над баней или жилым домом с невысоким, явно не предназначенным для эксплуатации чердачным пространством разумнее уложить утеплитель между потолочными балками либо над ними.

В строительстве стропильных каркасов под укладку профилированных листов применяют металлопрокат и пиломатериалы. Металлические изделия ближе по свойствам к покрытию, но под задачи частного строительства больше подходит древесина. С ней проще работать самостоятельному хозяину, принявшему решение своими руками построить и покрыть крышу.

Из пиломатериала несложно самому изготовить все элементы каркаса, собрать и соединить их в стропильную систему. Дерево теплее и привлекательней по экологическим аспектам.

Преимущества двухскатной конструкции

Самым простым вариантом строительства стропильной системы для укладки металлочерепицы по праву признана конструкция с двумя скатами. Ее прямоугольные плоскости идеальны для укладки аналогичных по форме листов. Гораздо больше усилий с усердием потребует вальмовая или ломаная мансардная крыша. Многих хозяев удручает повышенный расход крупнолистового материала на кровельные сооружения с полноценными и укороченными вальмами, не радует сложность раскроя.

Производители утверждают, что оптимальной для укладки металлочерепицы будет конструкция с углом наклона скатов от 12 до 15º. Сооружения меньшей крутизны необходимо оснащать усиленным гидроизоляционным ковром. На крышах по-круче увеличивается количество крепежа и уменьшается шаг его установки. В обеих ситуациях бюджет на обустройство будет увеличен за счет приобретения дополнительных изоляционных материалов и метизных изделий.

Читайте также:

Что хранят на балконе?

В зависимости от размеров металлочерепицы и габаритов обустраиваемой конструкции листы укладываются в один, два или более ряда. В приоритете укладка в один ряд, потому что поперечные швы снижают параметры изоляции и потенциально опасны на предмет протечек. Наилучшей длиной листа для обустройства крыш частных домов производители считают 4-4,5 м. Среди предложений большинства поставщиков металлочерепицы есть весьма популярная услуга по нарезке листов в размер, что невероятно удобно для укладки на скаты с индивидуальными размерами. Длина листа равняется сумме длины ската и длины свеса, составляющей 0,4-0,6 м в зависимости от архитектурного решения.

Монтируется металлическая черепица на обрешетку, которая крепится в свою очередь к стропильной системе. Линии всех конструктивных деталей двухскатной крыши строго вертикальные и горизонтальные, что ощутимо облегчает процесс укладки профилированных листов, имеющих аналогичные края. Если стропильная системы построена без изъянов, то с установкой обрешетки и кровли проблем не возникнет.

Устройство стропильной системы

Выяснили, что стропильная система работает в паре с кровельным пирогом. Схема устройства стропильного каркаса напрямую связана с количеством «пирожных» слоев. Разберем наиболее сложный утепленный вариант конструкции и выясним, какие составляющие нам не понадобятся для сооружения холодной крыши.

Стропильная конструкция двухскатной крыши представляет собой ряд поочередно установленных пар стропильных ног, конструктивные особенности которых зависят от архитектурных данных обустраиваемой коробки. Изготовление и монтаж стропильной системы двухскатной крыши производится согласно правилам, которые регламентирует:

Наслонная технология, требующая наличия двух конкретных опор для верха и низа каждой стропилиной ноги. Применяется, если у строения есть внутренняя несущая стена или вместо нее установлены достаточно мощные колонны. Использование наслонной методики допускается, если стойки под коньковый прогон можно установить на балки перекрытия с высокой несущей способностью или если перекрытие выполнено ж/б плитами.
Висячая технология, требующая опоры только для низа стропильных ног. Верх элементов висячей стропильной системы попарно упирается друг в дружку. Применяется, если у коробки нет внутренней несущей стены и возможности установить опоры под коньковый прогон.

Рекомендованный производителями металлочерепицы шаг установки ног стропильной системы от 60 до 90см.

Вариант #1 — стропильный каркас для теплой крыши

Использование утеплителя заставляет прибегать к технологическим ухищрениям, благодаря которым важный для конструкции слой сможет сохранить изоляционные качества. А они неизбежно сократятся при намокании, т.к. появившаяся в теле материала вода будет способствовать прохождению тепловых волн.

Вода в теплоизоляции появляется в трех ситуация, это:

Проникновение бытовых испарений, атакующих теплоизоляцию изнутри эксплуатируемого сооружения.
Образование конденсата из-за разницы температур за пределами строения и на чердаке.
Протечки, наблюдающиеся в период снеготаяния и обильного выпадения осадков, появившиеся в результате несоблюдения технологии и ошибок в работе.

Исключить перечисленные напасти просто обязан грамотно уложенный кровельный пирог, правильно распределенный и надежно зафиксированный стропильной системой. Кроме того в обязанности стропильной конструкции входит формирование вентиляционных каналов, по которым воздушные потоки омывают теплоизоляцию и внутреннюю поверхность металлической черепицы.

Созданные путем установки обрешетки и контробрешетки каналы-продухи создают условия для регулярного проветривания и выведения конденсата из пространства под кровлей, тем самым продлевая жизненный цикл самой кровли и деревянных деталей стропильной системы.

Если представить себе условный срез теплого кровельного пирога со стропильной системой изнутри отделанной уже конструкции, то последовательность слоев и вентиляционных каналов будет следующей:

Вагонка, панели гипсокартона или подобный материал, применяемый для внутренней отделки чердачного пространства.
Внутренняя обрешетка, предназначенная для фиксации пароизоляционного слоя к стропилам.
Пароизоляция, препятствующая проникновению в утеплитель бытовых испарений.
Стропила, между которыми укладывается утеплитель. Ширина стропильной ноги должна быть на 3-4см больше, чем толщина теплоизоляции. Иными словами, между верхней плоскостью, образованной соседними стропилинами, и наружной поверхностью утеплителя должен остаться указанный зазор для вентиляции. Если толщина утеплителя равна ширине стропилин, т.е. теплоизоляция лежит заподлицо с условной плоскостью ската, к стропильным ногам прибивают обрешетку из бруска со стороной 30 или 40мм. Она-то создаст требующийся зазор.
Гидроизоляция, которую стелют либо на стропильные ноги, если в установке контробрешетки не было необходимости, либо на контробрешетку. Классической полиэтиленовой гидроизоляционной пленке запрещено контактировать с утеплителем, чтобы в теле его не появилась влага. Гидроизоляционным материалам класса полимерных диффузных мембран разрешается лежать непосредственно на утеплителе, потому что они способны пропускать наружу излишек влаги, не впуская ее внутрь. Поэтому при использовании полимерных мембран создавать вентиляционный канал между гидро- и теплоизоляцией не нужно.
Наружная обрешетка, выполняющая одновременно три значимые функции. Она применяется для крепления гидроизоляции, для формирования очередной продухи между гидроизоляцией и металлическим покрытием и служит основой для установки листов металлочерепицы.
Финишное покрытие.

Читайте также:

Установка пандуса. Как сделать пандус

В качестве гидроизоляции кровельных систем под металлочерепицу и профнастил нельзя использовать битумные разновидности рулонных материалов. При нагревании изоляция и кровля будут выделять вещества, разрушающие структуру друг друга.

Подытожим. Стандартный кровельный пирог утепленной крыши имеет три слоя и два вентиляционных контура, если в строительстве использовалась классическая гидроизоляция. В пироге с полимерной диффузной гидроизоляцией три слоя и один вентиляционный канал. Все составляющие крепятся к стропильной системе, которая обязана стойко держать вес материалов и снеговую нагрузку. Для отечественной средней полосы величина суммарной нагрузки составляет примерно 200 кг/м².

Чаще всего стропильные ноги под металлические кровли изготавливают из доски сечением 50×100 либо 50×150мм, если рекомендованный производителем материала шаг установки стропилин был соблюден. Если расстояния между стропильными ногами больше рекомендованного значения, сечение наружной обрешетки следует увеличить.

Вариант #2 — стропильная конструкция для холодной крыши

Схема кровельной конструкции без утепления выразительно подтверждает, что именно теплоизоляционного слоя в ней нет. А это значит, что необходимость в укладке всех видов защиты утеплителя от намокания тоже отпадает. Однако гидроизоляция все же нужна в качестве защиты деревянной стропильной системы на случай протечек. И вентиляцию между водоотталкивающим материалом и металлическим покрытиям тоже следует соорудить.

Разрез холодного кровельного пирога под металлочерепицу выглядит так:

Стропильные ноги, сечение которых рассчитывается без учета веса утеплителя и сопутствующих компонентов.
Гидроизоляционный слой, уложенный поверх стропильных ног.
Обрешетка, предназначенная для обеспечения вентиляционного зазора, фиксации гидроизоляции и крепления листов металлической черепицы.

Обрешетка для обоих типов стропильных систем укладывается особым образом. Шаг ее установки определен расстоянием между соседними поперечными ступеньками металлочерепичного листа. Расстояние зависит от марки кровельного покрытия, в среднем составляет 300, 350 и 400мм.

У стартовой решетины размеры должны отличаться от последующих рядовых брусков. К примеру, если все рядовые решетины сделаны из бруска сечением 30×50мм, то для изготовления самого первого от линии карниза элемента нужно взять брусок 50×50мм. Расстояние между стартовым бруском и линией карниза всегда меньше шага между рядовыми решетинами. Так надо, чтобы первая поперечная ступенька листа точно легла на основу.

Видео-инструкция по монтажным работам

С процессом возведения стропильной системы и монтажа металлочерепицы наглядно ознакомит видео:

Разобранные «по полочкам» схемы устройства стропильных систем с утепленными и холодными кровельными пирогами представляют собой общее руководство к действию самостоятельного кровельщика. На деле конструкции модернизируются и адаптируются к реальным условиям конкретного объекта. Однако основой для собственной разработки они вполне могут послужить.

Стропильная система двускатной крыши под металлочерепицу: преимущества, устройство и виды конструкции

Система стропил – изготовленная из массива дерева конструкция, которая служит для поддержки кровельного полотна. Выдерживает повышенные механические нагрузки: не боится сильных порывов ветра и веса снежного покрова, обеспечивает полноценную вентиляцию чердака. Способствует распределению нагрузки одинаковой силы на периметр стен и фундамент.

Включает в себя:

• мауэрлат – Горизонтально проложенный по верхней окружности стен брус. Принимает и равномерно распределяет по стенам и фундаменту нагрузку от веса стропил;
• лежень – Лежащий по продольному периметру кровли брус;
• стойки – Имеющие вертикальное положения брусья. Монтируются на торцах лежня;
• коньковый прогон – Закрепленная на верхушках стоек в горизонтальном положении доска. Устанавливается ребром для создания опоры стропильных ног;
• прогон – Используемый на кровлях с 2 лежнями лежачий брус. Крепится на краях стоек, разделяет конструкцию на несколько ярусов;
• стропильные ноги – Соединенные парами доски, установленные под определенным углом. Опираются на мауэрлат. Крепление конструкции осуществляется к коньковому прогону;
• ригель – Специальные планки, которые соединяют ноги стропил. Согласно правилам, устанавливаются перпендикулярно прогонам;
• подкосы – Обеспечивающие неподвижность отдельных элементов стропил планки, монтируемые под определенным углом наклона;
• обрешетка – Установленные рядами горизонтальные планки. Выступают связующим звеном стропильных ног. Являются опорой кровли.
Сухость стен и фундамента обеспечивает карнизный свес – нижняя часть ног стропил, которая выходит за пределы мауэрлата. Опершись на него, стропила заканчиваются. Завершают конструкцию кобылки. Они не подвергаются механическим нагрузкам, которые приходятся на систему в целом и крепятся встык к ней.

Основные задачи стропильной системы

Качество и долговечность стальной кровли зависит от правильности распределения поэтапно уложенных на кровельную систему слоев «пирога». Качественная система стропил, отвечает за:
1. Удержание уложенных под, над и между стропильными ногами составляющих «пирога».
2. Формирование воздушных каналов, предотвращающих появлению конденсата и устраняющих его.
3. Подготовку находящихся в одной плоскости опор для обустройства скатов при помощи монтажа профнастила.

Правильно выбранная схема монтажа конструкции поможет полностью устранить недостатки металлочерепичного покрытия.

Какие бывают стропильных системы?

Эстетичные и долговечные покрытие из металлочерепицы устанавливается на жилые и хозяйственные постройки: веранды, коттеджи, дачные домики, бани, ротонды, беседки и прочие строения. Установленная на них кровельная система делится на:
• утепленную. Состоит из 3 слоев изоляции и одного или нескольких вентиляционных контуров. Монтируется на домах для постоянного проживания;
• холодную. Имеет одинарный слой изоляционного материала и контур для вентиляции. Устанавливается на постройки для сезонного и регулярного проживания.
Конструкция теплых крыш предполагает теплоизоляционных материалов в межстропильное пространство.

Как создаются стропила?

Для создания двускатной крыши с использованием данной системы используются 2 основные технологии:
1. Наслонная. Состоит из 2, размещенных в верхней и нижней части конструкции опор Последние предназначены для установки стропильных ног. Технология используется при наличии внутренней несущей стены или мощной колонной системы. Использование технологии допускается при возможности монтажа стоек под размещенный под коньком прогон непосредственно на балки перекрытия или на его железобетонный аналог.
2. Висячая. Требует установки опор под нижнюю часть стропильных ног. Верхняя часть элементов упирается друг в друга и устанавливается попарно. Применяется при невозможности установки опор под коньковый прогон или отсутствии несущей стены.
Специалисты «Металл Профиль» рекомендуют использовать металлочерепицу с шагом установки ног стропильной системы 60-90 см.

Преимущества и недостатки конструкции с двумя скатами

Двускатная крыша – простейшая стропильная конструкция. Значительно облегчает качественную укладку металлочерепицы. Прямогонные плоскости кровли делают монтаж листов быстрым и легким, сводя к минимуму затраты на покупку материала. Кроме того, такая крыша:
• легко и быстро монтируется;
• равномерно распределяет нагрузку на несущие стены и коньковый брус;
• не требует замены и ремонта на протяжении 30-40 лет после монтажа;
• обеспечивает быстрый сток воды и снега;
• проста в обслуживании и ремонта.
Среди недостатков стоит выделить малое чердачное пространство и отсутствие возможности установки на жилых домах большой площади.

Монтаж стропильной системы двускатной крыши под металлочерепицу

Тук-тук. Ну вот мы закончили монтаж стропильной системы двускатной крыши с потолочными балками, настало время написать статью и разобрать каждый элемент.

Надо понимать что монтаж кровли – это такая работа, где у каждой бригады своё мнение на каждый узел стропильной системы и поэтому нет абсолютно верной и правильной позиции. Так же многое зависит от “хотелки” каждого заказчика.

Дано: одноэтажный дом 6х10 м.

Монтаж стропильной системы делится на:

Монтаж мауэрлатов
Монтаж балок перекрытия, в нашем случае они есть.
Монтаж конькового прогона (конька)
Монтаж стропильных ног и мембраны.
Монтаж контробрешётки и обрешётки

В нашем случае заказчик захотел обрабатывать древесину.

Поэтому сначала приступаем к обработке древесины, обрабатывать будем “Сенеж ОГНЕБИО Проф”

Об целесообразности использования огнезащитных составов я уже писал в статье: Огнезащитная пропитка для дерева. Нужна или нет? Проверяем! Спойлер: она нужна)

Монтаж мауэрлатов.

Мауэрлаты укладываются на бетонный армопояс с заранее установленными шпильками и расстеленным рубероидом. Шпильки М16 с шагом 1 м. гайка на шпильку под ключ 24 размера и широкая плотницкая шайба. Рубероид используется как гидроизоляция, на “голый” армопояс укладывать мауэрлаты нельзя!

Так же надо понимать что диаметр шпильки рассчитывается для каждой крыши отдельно, если у вас “тяжелая” крыша, соответственно диаметр шпильки необходимо увеличить.

Есть варианты укладки мауэрлаты с закреплением их анкерами для бетона, в таком случае шаг анкером должен быть чаще.

Расстояние мауэрлата от края наружной стены должно быть не менее 7 см. Укладывать мауэрлат по краю стены запрещено!

Сращивать мауэрлаты обязательно в “пол дерева”. Между собой можно закрепить различным конструкционным крепежом, если вам повезло и вы попали на шпильки, то просто отлично! Благо сейчас море различного крепежа на любой вкус.

Закручиваем и окончательно закрепляем мауэрлат и в принципе первый этап монтажа кровли – пройден.

Монтаж балок перекрытия

Балки перекрытия нужны для того чтобы сформировать потолок помещения, а так же служат для формирования чердака/мансарды если они есть.

Балки перекрытия раскладываются с шагом 59 см. для того чтобы дальнейшее утеплепление было качественным, т.к. ширина утеплителя 60 см. Про утепление кровли читайте здесь.

Примыкание балок к стене делается на расстоянии 5 см. чтобы пространство между стеной и балкой можно было утеплить минеральной ватой уложенной на бок.

Балки закрепляются к мауэрлату при помощи уголков 50х90 мм. закрепляем пока что с одной стороны, потому что в дальнейшем мы шпилькой свяжем стропильную ногу и балку и второй уголок установим непосредственно к стропильной ноге.

Монтаж конькового прогона (конька)

В данном случае фронтоны сделаны из газосиликатных блоков, поэтому коньковый прогон будем опирать непосредственно на стену.

В случае если фронтона нет и вы будете делать его из дерева, то конек необходимо ставить на стойки и фиксировать временными раскосинами.

Лазерным уровнем или гидроуровнем отбиваем виртуальную плоскость, при этом абсолютно не важно на каком уровне будем виртуальная плоскость, главное чтобы она была ровная.

Теперь в газосиликатных блоках делаем паз на высоту коньковой доски и мерим рулеткой высоту от верха конька до нашей виртуальной плоскость. Расстояние от верха конька до наших меток которые мы поставили должно быть одинаковым. Если расстояние одинаковое, то получается что края конькового прогона у нас в уровне.

Теперь корректируем центр. По краю конька натягиваем шнурок и центральную часть конька выставляем (высоту) по шнурку. Можно высоту стойки рассчитать сразу, но мы даем поправки на то что доска может быть кривой.

Как сделать двускатную крышу из металлочерепицы

Двускатная крыша из металлочерепицы является популярным вариантом в малоэтажном строительстве. Простая форма скатов упрощает монтаж и подгонку листов, а большой объем подкровельного пространства позволяет сделать полноценный чердак или утепленную мансарду.

depositphotos

Стропильная система

Возведение крыши начинается с монтажа стропильной системы, которая бывает двух видов: наслонная и висячая.

У наслонных систем стропила опираются на мауэрлат или верхнюю обвязку деревянного дома. А вверху они попарно сходятся и крепятся друг к другу или на коньковый прогон, стоящий на бабках с опорой на лежне (брусе обвязки на внутренней несущей стене). Первый вариант верхнего крепления называется распорным, второй — безраспорным.

У висячих систем каждую пару стропил собирают в треугольную ферму, в основании которой лежит брус нижней затяжки. Фермы опираются на мауэрлат или брус (бревно) обвязки.

Сечение стропильных ног должно быть не менее 150х50 мм. При длине более 6 м минимальная ширина увеличивается до 200 мм.
Оптимальный шаг стропил — 600 мм. Конкретная величина зависит от совокупных постоянных и временных нагрузок, угла уклона и особенностей здания.

На время монтажа собственная влажность древесины не должна быть выше 18%. Для увеличения срока службы все деревянные элементы стропильной системы и обрешетки обрабатывают антисептиками и антипиренами (или универсальными огнебиозащитными средствами). Обработку проводят два раза по чистой и сухой поверхности.

Для мауэрлата, стропильных ног и кобылок недопустим прямой контакт с кирпичом или бетоном — между ними должен быть слой гидроизоляции.

Гидроизоляция под металлочерепицу

После установки стропильной системы и перед началом кровельных работ за пределы кровли выводят все проходы дымоходов и вентиляционных каналов.

Укладку гидроизоляционного слоя под металлочерепицу проводят независимо от наличия утеплителя в кровельном пироге. Он защищает несущую стропильную систему и чердачное помещение от конденсата.

В качестве гидроизоляции используют многослойные полимерные пленки или паропроницаемые мембраны. Первые дешевле, вторые проще монтировать. Что лучше выбрать читайте в обзоре.

Пленку укладывают на стропила снизу вверх с перехлестом по горизонтальным швам на 150 мм. При наращивании в длину нахлест делают не менее 100 мм. По торцам скатов и вдоль карнизов материал должен выходить не менее чем на 20 см за пределы стен.

Первоначальное крепление мембраны к стропилам осуществляют степлером, окончательно фиксируют брусом контробрешетки, который задает зазор для вентиляции подкровельного пространства.

На утепленных крышах при использовании гидроизоляционной пленки применяется схема с двойным вентиляционным зазором.

Крепление гидроизоляции у конька зависит от характера эксплуатации чердака:

Для полностью утепленной или комбинированной кровли, с размещением утеплителя до конька, мембрану стелют непрерывным слоем. В том числе при прохождении конькового узла.
Для неутепленной кровли укладку мембраны на скате заканчивают не доходя до конька. «Разрыв» гидроизоляции обеспечивает вентиляцию холодного чердака. В комбинированной кровле, с размещением утеплителя до верхней обвязки (ригеля), разрыв устраивают, если уровень потолка мансарды ниже конька на 1.5 м и более.

Обрешетка

Обрешетку под металлочерепицу делают из обрезной доски размером не менее 100х25 мм (для шага стропил 600 мм), 100х32 мм (для шага стропил 900 мм и более).

Первую доску прибивают по карнизному свесу. Толщина этой доски должна быть приблизительно на 10 мм больше остальных. Эта разница компенсирует несовпадение на поверхности ската уровней точек крепления к карнизу первого ряда металлочерепицы и опирания на них второго ряда.

Расстояние от края первой доски до осевой линии второй доски на 50 мм меньше, чем расстояния между осевыми линиями всех остальных досок обрешетки. Конкретные размеры зависят от модели металлочерепицы.

Если последние по скатам доски обрешетки не «попадают» на коньковый узел, для крепления коньковой планки устанавливают дополнительные доски.

Торцевые доски скатов по фронтону крепят с возвышением над уровнем обрешетки. Размер превышения равен высоте волны профиля.

depositphotos

Монтаж кровли

При неорганизованном водостоке монтаж кровли начинают с крепления карнизной планки. Если предусмотрена установка водосточных желобов, то монтаж начинают с крепления кронштейнов для них. Расположение кронштейнов должно обеспечивать необходимый угол уклона к водосточной трубе, и их устанавливают с таким расчетом, чтобы карнизная планка заходила в желоб.

После монтажа карнизной планки, к ней с помощью самоклеющейся ленты крепят нижний край гидроизоляции.

Укладку металлочерепицы ведут с торца ската, который определен изготовителем для этой модели как начало монтажа. Схема укладки, порядок крепления листов к обрешетке и между собой, наращивание по длине оговаривается в инструкции изготовителя.

По окончанию укладки кровельного покрытия, монтируют торцевые и коньковые планки.

Теплоизоляция крыши

В холодном чердаке утепляют только перекрытие. При обустройстве мансарды есть два варианта утепления кровли:

Если весь объем чердака двускатной крыши отводят под жилое помещение, то утепляют оба ската от карниза до конька.
У комбинированной кровли утепляют только ограждающие поверхности мансарды — стены и часть крыши (теплый контур).

Пароизоляцию для защиты утеплителя монтируют по стропилам и обрешетке стен со стороны помещения.

Порядок укладки металлочерепицы на двухскатную крышу: как рассчитать и накрыть кровлю

Рассматривая сегмент современных кровельных материалов, нельзя обойти вниманием металлочерепицу.

Она сочетает в себе широкий спектр преимуществ достигаемых за счёт использования передовых технологий производства и благородную эстетику традиционных материалов.

При условии правильного выбора и соблюдения ключевых монтажных правил, такая крыша способна выполнять функции десятками лет. О том, что собой представляет металлочерепица, на что обратить внимание при выборе, а также в чём заключаются особенности монтажа такой двухскатной кровли и пойдёт речь далее.

Плюсы и минусы материала

Как и любой другой материал, металлочерепица обладает набором преимуществ и недостатков, которые необходимо принять во внимание ещё на этапе выбора кровли. Однако перед их рассмотрением важно понять, что собой представляет этот вариант покрытия. Металлочерепица – это разновидность листового материала, производимого методом профилирования металлического листа толщиной 0.3-0.6мм.

Для защиты сердцевины от негативного воздействия внешних факторов окружающей среды, после формования листы покрываются несколькими слоями защитных покрытий. Для этих целей последовательно наносится слой цинка, пассивирующий слой, грунтовка и декоративный слой на основе полимеров.

В результате получается стойкое к широкому спектру внешних воздействий покрытие, которое при соблюдении правил монтажа исключает образование коррозии в течение длительного времени.

Итак, среди преимуществ металлочерепицы можно выделить:

Презентабельный внешний вид – листы формуются с целью имитации натуральной черепицы и в достаточной степени её повторяют, при этом широкая палитра доступных цветов формирует практически неограниченную вариативность применения.
Сравнительно невысокий вес – в зависимости от толщины сердцевины и габаритов листа, его вес может составлять 3-6 кг, что можно считать отличным показателем, как в сравнении с натуральным аналогом, так и другими вариантами жёсткого кровельного покрытия.
Механическая прочность – применение технологии формования позволило не только улучшить внешний вид покрытия, но и увеличить металлическую жёсткость листа, что положительно сказалось на способности кровли к сопротивлению снеговым и ветровым нагрузкам.
Долговечность – применение нескольких слоёв защитного покрытия обеспечивает металлической черепице высокий уровень защиты от появления коррозии и увеличивает потенциальный срок службы покрытия.
Универсальность – за время присутствия на рынке материал получил широкое распространение, и производители насытили сегмент не только основными типами листов, но и предоставили широкий выбор доборных элементов, которые позволяют воплотить любые дизайнерские замыслы.

Здесь же можно отметить высокую скорость монтажа, устойчивость к перепадам температуры и влажности, а также негорючесть материала, что делает его одним из лучших вариантов для частного дома.

К числу недостатков металлочерепицы можно отнести:

Несмотря на наличие полимерного покрытия, металлический лист сохраняет отличную звукопроводимость, а потому кровельный пирог необходимо оснастить дополнительным слоем защиты от звука, особенно в случае использования мансардного пространства в качестве жилого.
Черепица поставляется в виде достаточно больших листов, поэтому при раскрое и подгонке элементов остаётся большое количество обрезков.
Использование защитного покрытия и специфическая форма внешней поверхности требует строгого соблюдения условий монтажа покрытия, в особенности это касается угла наклона скатов, чтобы не допускать излишнего снегозадержания на поверхности.

Условным недостатком также можно считать и достаточно высокую вероятность повреждения покрытия при транспортировке и монтаже, что требует повышенной осторожности на всех этапах работ.

Средняя стоимость

Отдельно следует затронуть вопрос стоимости материала. Во многих компаниях цена на металлочерепицу отличается в зависимости от объёмов приобретения, также есть региональные, сезонные и другие факторы.

Сравнение цен производится на базе предложения одного из строительных гипермаркетов в московском регионе.

Металлочерепица ~ от 530р/м2.
Гибкая черепица ~ от 850р/м2.
Керамическая черепица ~ от 1500р/м2.

Рассмотрены наиболее близкие по внешнему виду аналоги.

Устройство кровли

Рассматривая конструкционные особенности крыши из металлочерепицы, можно выделить два основных типа таких кровельных пирогов. Условно их можно назвать холодная кровля и утеплённая кровля.

Принципиально они между собой не отличаются, однако присутствует ряд особенностей, которые важно учитывать во время монтажа и изначального планирования проведения работ.

Холодная

Под определением холодной кровли следует понимать конструкцию кровельного пирога, не предусматривающую укладку утепляющего слоя.

Этот вариант прост в реализации, а потому быстрее делается, однако его можно выбрать только в случае, если чердачное пространство будет использоваться исключительно для технических нужд. Конструкционно холодная кровля представляет собой следующую последовательность:

Сначала монтируется стропильная система.
Поверх стропил укладывается и закрепляется согласно технологическим нормам рулонный гидроизоляционный материал.
Поверх гидроизоляции и по стропилам набивается дополнительная контробрешётка.
На контробрешётку монтируется основная обрешётка.
На обрешётку укладываются листы металлочерепицы.

Использование контробрешётки является обязательным моментом, так как во время перепадов температуры и влажности на внутренней поверхности кровельного материала неизбежно будет образовываться конденсат, для испарения которого нужен технологический зазор.

Именно для возможности проветривания пространства под кровельными листами и монтируется дополнительная обрешётка.

О том, нужно ли укладывать гидроизоляцию под металлочерепицу читайте здесь, а какой материал лучше использовать мы писали тут.

Тёплая

В случае утеплённого варианта организации кровельного пирога алгоритм монтажа будет примерно следующий:

С внутренней стороны стропил натягивается рулонная пароизоляция, необходимая для предотвращения попадания поднимающегося тёплого воздуха на утеплитель, что может привести к его намоканию.
Для дополнительного укрепления пароизоляции может набиваться внутренняя обрешётка, которая в дальнейшем используется при монтаже отделки чердачного пространства.
С внешней стороны в пространство между стропилами укладывается утеплитель.
Поверх стропил укладывается рулонная гидроизоляция.
Далее набивается контробрешётка и обрешётка.
Затем следует этап монтажа кровельного материала.

Важно отметить, что между внешней поверхностью утеплителя и гидроизоляцией должно быть расстояние не менее 5 см и примерно такое же расстояние нужно оставить между гидроизоляцией и металлочерепицей. Это нужно для нормальной вентиляции кровельного пирога, но увеличивает толщину всей конструкции, что нужно принять во внимание на этапе планирования.

Как правильно уложить?

Перед тем, как приступить к монтажу металлочерепицы, важно соблюсти ряд обязательных условий, без которых качественная укладка покрытия невозможна.

Стропильная система и подкровельные слои ещё раз проверяются на качество. Необходимо обратить внимание на точность закрепления элементов по вертикальным и горизонтальным осям, а также друг относительно друга. Стыки листов изолирующих материалов должны быть дополнительно проклеены монтажной лентой.
Ещё на этапе формирования стропильной системы важно проследить за тем, чтобы угол наклона скатов находился в диапазоне 14°-45°, при этом наиболее «универсальным» можно считать угол в 22° относительно плоскости.

Учитывая хорошую устойчивость металлочерепицы к перепадам температуры, работы по укладке можно производить в любое время года, но следует выбирать день с минимальным ветром и отсутствием осадков.

Подготовительные работы

Перед тем, как переходить к непосредственной укладке металлочерепицы, следует провести ряд подготовительных этапов, которые упростят дальнейшие работы.

Инструменты и материалы

Для работ потребуется следующий набор инструментов и расходных материалов:

Разметка – линейки, рулетки, отвесы, малярные нити, строительные уровни и пр.
Монтаж – шуруповёрт, отвёртки, ножницы по металлу, молоток.

В качестве крепёжных элементов при монтаже используются специальные саморезы с уплотнительной шайбой, которая закрывает монтажное отверстие от попадания влаги.

Определение площади

В рассматриваемом случае речь идёт о монтаже покрытия на простую двухскатную крышу, которая представляет собой два сопряжённых под углом друг к другу прямоугольника.

Для определения площади крыши необходимо определить площадь одного из них и полученное число умножить на два. Высота одного из скатов определяется расстоянием от конька до карниза, а ширина от одного края карниза, до другого.

Расчёт материала

Для определения нужного количества черепицы необходимо учитывать наличие выступающих элементов (печные, вентиляционные трубы и пр.). Как правило, на простых дву[скатных крышах таких затруднительных мест образуется немного, и все они располагаются на одном из скатов.

По факту это означает, что количество квадратных метров кровельного материала будет примерно равным площади крыши. К этому значению следует добавить 15-25% на случай подгонки элементов, а также непредвиденной деформации, повреждения покрытия и других последствий транспортировки и монтажа.

Монтаж своими руками — пошаговая инструкция

Работы начинаются с расчета и доставки материалов, составления схемы крепежа листов, подготовки лесов и приспособлений для подъема черепицы и пиломатериалов наверх. Далее пошагово:

Стропильная система таких крыш выполняется вентилируемой, для улучшения показателей воздухообмена производители советуют сверить в стропилах небольшие отверстия с Ø в 20-25 мм.

В случае проведения работ по покрытию крыши металлочерепицей самостоятельно предстоит провести ряд последовательных этапов работ.

Обустройство гидроизоляции – рулонный материал укладывается горизонтально на стропила, снизу вверх, при этом каждая следующая полоса накладывается на предыдущую внахлёст ~25см. Стыки проклеиваются монтажной лентой. Для крепления полотна к стропилам используется скобозабивной степлер.
Контробрешётка – набивается поверх изоляции к стропилам и нужна для формирования нужного для вентиляции подкровельного пространства.
Обрешётка – монтируется перпендикулярно контробрешётке и служит основой для закрепления кровельного материала.

Первая доска обрешётки (50/100мм) закрепляется параллельно карнизу, вторая доска (25-30мм/100мм) устанавливается на расстоянии 300мм от первого элемента.

В отдельном материале можно ознакомиться с инструкциями по строительству металлочерепичных крыш: вальмовой и односкатной.

Схема укладки черепицы

Отдельно следует рассмотреть монтаж листов металлочерепицы. В случае с простой двухскатной крышей следует выбирать длину листов, соответствующих длине ската +30см для формирования свеса. В этом случае алгоритм действий следующий:

Справа налево монтируется первый лист, при этом его необходимо максимально выровнять по всем сторонам (карниз, фронтон).
Второй лист укладывается внахлёст к первому и также выравнивается.
Последующие элементы укладываются по той же аналогии, после чего скрепляются между собой саморезами.
Получившееся единое полотно окончательно выравнивается, после чего притягивается к обрешётке окончательно.

Если используется материал с длиной вполовину ската, то предварительная укладка элементов производится по принципу первый и второй снизу, третий и четвёртый сверху. Получившийся широкий элемент покрытия также выравнивается и крепится к несущему каркасу. Последующая укладка производится такими широкими пластами.

По завершению работ производится установка торцовых и коньковой планки. Их также закрепляют с помощью саморезов 4,8х70 мм. Установка отдельных частей производится снизу вверх с нахлёстом 50мм.

Коньковая планка в случае двухскатной крыши используется плоская, поэтому не требует дополнительного монтажа заглушек и других вспомогательных элементов. Части коньковой планки выравниваются и притягиваются к несущему каркасу теми же винтами.

Частые вопросы

Вопрос	Ответ
Сколько и каких нужно саморезов для монтажа?	Винты кровельные 4,8х28 мм, 4,8х35 мм. Расход ~7 шт/м2 материала.
Какой длины выбрать листы?	Оптимальный вариант длина высота от конька до карниза +300мм на формирование свеса. Длина листа при этом не должна превышать 4.5м.
Какой брус нужен для контробрешётки?	Не менее 50/50мм, что необходимо для формирования вентиляционного зазора.
В каком порядке вкручиваются саморезы?	Предпочтителен шахматный порядок крепёжных элементов, при этом низ листа закрепляется «в строчку».
Как понять, что саморез затянут достаточно?	Используемые кровельные винты снабжены резиновым уплотнителем. При нормальной затяжке диаметр уплотнителя равномерно превышает диаметр металлической шайбы на 0.5-1мм без прогиба листа.
Пригодная ли металлочерепичная кровля для технического обслуживания?	Наступать на такую кровлю нельзя, чистка снега не предусматривается.

Заключение

По совокупности эксплуатационных характеристик, сравнительной простоте монтажа и стоимости металлочерепица является одним из лучших предложений своего сегмента рынка.

При условии выбора качественного материала и соблюдении правил монтажа, такое кровельное покрытие характеризуется функциональностью, надёжностью и привлекательным внешним видом в течение нескольких десятков лет.

Как рассчитать шаг стропильную систему двухскатной крыши из металлочерепицы

Стропильная система является основным опорным элементом скатной крыши, без обустройства которой невозможно завершить строительство частного дома. Она состоит из разных элементов, каждый из которых несет собой ту или иную функцию. Обустраивают ее независимо от типа внешнего покрытия – металлочерепица, профнастил, шифер или мягкая битумная черепица. В статье предлагаем ознакомиться с конструкцией и узнать, как строится стропильная система двускатной крыши под металлочерепицу.

Стропильная система кровли под металлическую черепицу и ее функции

Стропильная система – это элементов из досок и балок, которые жестко соединены между собой. Она опирается на несущие стены здания и служит отправной точной для сооружения кровельного пирога.

Основные функции стропильной системы следующие:

В каких кровлях нужна стропильная система?

При сооружении кровель с плоской кровлей несущим основанием у них является плита перекрытия. У скатных крыш такой точки опоры нет, поэтому стропильная система должна устанавливаться в обязательном порядке для любого их типа. Среди таких наиболее популярные являются следующие виды конструкций:

Односкатные. Простые крыши с упрощенной конструкцией стропил. Опирание несущих балок выполняется по двум противоположным стенам разной высоты.
Двускатные. Простые конструкции, которые формируют две наклонные плоскости. Соединение плоскостей в центре здания формирует коньковое ребро – верхняя точка стропильной системы.
Четырехскатные и их разновидности – шатровые, вальмовые, полувальмовая, пирамидальные и прочие.
Щипцовые. Имеют т 6-8 наклонных плоскостей, за счет чего являются самыми сложными в плане конфигурации и строительства.

Любая стропильная система скатной крыши формирует внутренней пространство – чердак. Иногда его используют в качестве мансарды – жилой комнаты. В таком случае к стропильной системы выставляют повышенные требования к прочности.

Двухскатная кровля из металлочерепицы и ее стропильная система

Ввиду простоты конструкции и строительства, двухскатные кровля являются самыми популярными и широко востребованными в частном домостроении. Стропильная система таких моделей крыш является несложной, что позволяет выполнить чертеж, сконструировать и возвести их своими руками.

Металлочерепица же относится к декоративному и недорогому кровельному покрытию. Она обладает строгой геометрией: шириной и длиной. Лист имеет форму прямоугольника. При укладке металлочерепицы на стропильную систему двухскатной кровли нет необходимости выполнять специальные и профессиональные расчеты количества материала. Также монтаж не нуждается в подрезке листов под конфигурацию сложной формы крыши. Поэтому двухскатная кровля и ее стропильная система являются идеальным вариантом для монтажа металлочерепицы.

Кроме простоты выполнения чертежа с расчетами и отсутствия необходимости обрезки листов, стропильная система двускатной крыши под металлическую черепицу обладает рядом других преимуществ. Среди них:

Стропильная система и ее конструктивные элементы

Стропильная система собирается из бруса или доски. Обычно для этих целей используют пиломатериал из хвойных пород в целях экономичности. Если вопрос стоимости не стоит остро, то для изготовления деталей могут применяться брусья из более дорогих, плотных и стабильных пород дерева.

В конструкции стропильной системы могут присутствовать следующие элементы:

О шаге стропил при строительстве крыши

Шаг стропил двускатной крыши под металлочерепицу – это расстояние между двумя соседними стропильными ногами в каркасной конструкции. За счет расстояния элементов друг от друга конструкция приобретает решетчатую структуру. Это позволяет экономно расходовать пиломатериал, выбирать оптимальную дистанцию исходя из разных факторов.

К факторам, которые влияют на выбор расстояния между стропилами, относятся:

Как выполняют расчет стропил кровли?

Рассчитать, какой нужно делать шаг стропил можно тремя способами:

Заказать просчет у профессионалов. Это дорогой, но наиболее оптимальный вариант. Несмотря на стоимость услуг по расчету стропильной системы, в итоге вы гарантированно получаете чертеж, технические условия с обоснованием расчетом по всем параметрам и нагрузкам. Это обеспечит не только правильность последующего строительства, но и повысит долговечность будущей кровли из металлочерепицы.
Использовать онлайн-калькулятор. Сейчас можно легко найти онлайн-калькуляторы, которые позволяют получить быстрый расчет шага стропил по заданным исходным параметрам. Выбирая такой метод, вся ответственность за расчет ложится на ваши собственные плечи. Чтобы воспользоваться специализированными программами, потребуется иметь некоторые вводные данные, без которых получить итоговый результат невозможно.
Выполнение расчета шага стропильной системы вручную. Это кропотливый способ, который предполагает сопоставление различных параметров и выбор оптимального решения на основе проведенного анализа.

Основные методики расчета шага стропил

Есть разные факторы, по которым выполняют расчет шага стропил. Если делать правильно, то рекомендуется изучить все их. При выборе руководствоваться несколькими критериями, а не одним из них. Рассмотрим каждый из методов подробнее.

Длина опорной стены

Один из самых популярных способов получения количества стропил – это расчет шага по общей длине стены, на которую будут опираться концы стропильных ног. В данном случае многие мастера принимают во внимание пропорциональное деление длины стены на одинаковые участки. Ориентиром является удаленность элементов в 1 метр друг от друга.

Для примера, расчет количества стропильных ног для ската длиной 8 метров при условии шага в 1 метр будет равняться 9 штукам. Так как две ноги обязательно располагаются над поперечными стенами и формируют торцевую балку. То при расчете деление выполняют за вычетом одного стропила. Для стены с длиной 8,45 метра 9 элементов нужно разместить на удалении 8,45/8 = 1,05 метра.

Снеговые нагрузки при определении шага стропильных ног

Расположение частного дома в регионе со значительным уровнем выпадения снега всегда требует усиления стропильной системы. Чем выше нагрузки, тем меньше шаг нужно делать. Это связано с тем, что существенное внешнее давление может спровоцировать деформацию металлочерепицы, обрешетки под ней, а также стать причиной искривления самих стропильных ног.

При строительстве двускатной крыши из металлочерепицы в самых заснеженных районах значение шага между стропильными ногами принимают в диапазоне от 0,6 до 0,8 метров. В другом случае потребуется установка дополнительных упоров под стропилами внутри мансардного этажа или чердака. Но подобное исполнение снизит эффективность использования полезного внутреннего пространства.

Ветровая нагрузка и выбор шага

Расположение дома в ветреной местности требует немного другого подхода к выбору шага. Здесь важно учитывать не только нагрузки, но и угол уклона ската. Дело в том, что крутые кровли с наклоном более 45 градусов менее подвержены весовым нагрузкам от снега. На них действует другая сила – вырывающая нагрузка ветра. При попадании потока воздуха в подкровельное пространство, он изнутри воздействует на листы металлочерепицы, подрывая их из обрешетки.

Если шаг стропил под металлочерепицей будет небольшим, то затрудняется прохождение воздуха в вентилируемом зазоре и свободны его выход через вентилируемый конек. В данном случае специалисты рекомендуют принимать расстояние между стропильными ногами с большим значением от 1,2 до 1,4 метров. При таком расположении ветер будет создавать меньшее внутреннее давление на металлочерепицу. Это снизит риск вырывания листа с обрешетки.

Если крыша имеет нормальный уклон, то ветер по крыше проходит по касательной. Создаваемые нагрузки со стороны подкровельного пространства невелики. Поэтому в данном случае ориентируются на климатические и другие факторы, принимая шаг от 0,8 до 1 метра.

Наличие утеплителя и выбор шага между стропил

Теплоизоляция является важным элементом кровли жилого дома. Она не только уменьшает теплопотери, но и снижает уровень шума от дождя, града, ветра. Поэтому при определении шага стропил кровли теплого типа для мансардного чердака важно учитывать размер используемого утеплителя.

В качестве теплоизоляции крыши самым популярным вариантом является монтаж минеральной ваты. Она выпускается в плитах или рулонах типовыми размерами. Оптимально укладывать рулон сплошным слоем между стропилами от карнизного свеса до конька. Отсутствие стыков обеспечивает и отсутствие мостиков холода.

Тип пиломатериала и шаг между стропилами

Порода и качество используемой древесины напрямую влияет на выбор расстояния между стропилами под металлочерепицу. Чем прочнее, плотнее древесина, тем меньше она подвержена деформирующим нагрузкам. Если проще, то плотные и твердые древесные породы выдерживают повышенные нагрузки без изменения формы. Следовательно, такие материалы позволяют делать шаг большим.

Особенность отечественного жилого строительства заключается в оптимизации и рационализации процесса. Поэтому материалы выбирают по экономической составляющей и это один из главных критериев.

В основном при строительстве стропильной системы выбирают пиломатериал из:

Есть уже давно разработанные нормативные документы по выбору шага исходя из породы пиломатериала и сечения. Нужно просто сопоставить данные и получить по этим таблицам оптимальный вариант. Дальше можно равномерно распределить расстояние с учетом длины ската, разбив их на примерно равные участки.

Критическая нагрузка и шаг стропильной системы

На крышу из металлочерепицы постоянно воздействуют нагрузки. По характеру они могут быть двух типов:

Каждая такая нагрузка воздействует на стропильную систему сама по себе. Но могут случаться ситуации, когда все они в один момент станут воздействовать на стропила. Такая совокупная нагрузка называется критической.

Для определения критической нагрузки необходимо проводить ряд сложных расчетов. В них учитывается каждый фактор. По результату полученного подсчета выполняют выбор не только расстояния между стропильными ногами, но и тип пиломатериала – его сечение, подбор породы и сортности.

Данный способ расчет дистанции между стропилами является самым точным. Выполнить его самостоятельно очень непросто. Этот процесс требует определенных знаний и использования специальных таблиц из нормативных документов. Именно такие расчеты заказывают чаще всего у специализирующихся строительных организаций.

Итоги по расчету стропильной системы на крыше под металлочерепицу

Во многих случаях при строительстве кровель ориентировочным шагом стропильной системы является значение 0,8-1 метр. Но данный параметр является не всегда обоснованными, и его реализация может провоцировать последующее неприятности в виде деформации и разрушений.

Более правильный подход нуждается в квалифицированном и обоснованном расчете стропильной системы. При выполнении такого процесса учитываются целый ряд факторов. Именно так можно исключить неприятности в дальнейшей эксплуатации крыши и сделать ее максимально надежной и долговечной.
