Устройство механической газонокосилки своими руками и принцип ее работы: Инструкция +Фото и Видео

Ручная газонокосилка, механическая, шпиндельная и барабанная – какая лучше для травы

Газонокосилка – незаменимый помощник владельца дачного, садового или просторного приусадебного участка. На современном рынке представлен огромный ассортимент такой техники от производителей со всего мира.

Доступные модели различаются по своим конструкционным особенностям, мощности, производительности и прочим значимым параметрам. И если в отношении традиционных бензиновых и электрических газонокосилок, хорошо известных практически каждому дачнику и садоводу, обычно не возникает никаких существенных вопросов, то с таким устройством как механическая (ручная, шпиндельная) газонокосилка ситуация обстоит более интересным образом.

Ознакомившись с нижеизложенной информацией, вы узнаете об основных особенностях механических газонокосилок, рассмотрите характеристики самых популярных моделей и получите полезные рекомендации по работе с такими агрегатами.

Принцип работы

Ключевая особенность, отличающая механические газонокосилки от других агрегатов, представленных на рынке, заключается в отсутствии двигателя. Работает ручная газонокосилка механическая по следующему принципу:

• пользователь толкает устройство вперед;
• во время движения на ножевой блок поступает вращательное движение;
• в процессе вращения ножи захватывают траву и отправляют ее к нижнему ножу;
• при контакте нижнего горизонтального ножа и лезвия шпиндельного барабана трава срезается по типу ножниц.

Механические газонокосилки классифицируются на бесконтактные и контактные. При бесконтактном срезе между ножом шпинделя и нижним горизонтальным ножом остается незначительный (порядка 0,05 мм) зазор. Эти модели издают меньше шума и в целом являются более удобными в эксплуатации по сравнению с контактными ручными газонокосилками.

В контактных моделях, в свою очередь, происходит непосредственное соприкосновение ножа шпинделя с нижним ножом. Такие газонокосилки в большинстве случаев имеют наиболее примитивное устройство и продаются по самой доступной стоимости.

Возможно погрузчик на гусеничном ходу покажется вам довольно нескладным изобретением, но не стоит недооценивать этого железного помощника.

Эта статья предназначена для тех, кто после долгожданной покупки сталкивается с проблемой: “Не заводится новая бензопила”.

Если вы хотите увидеть фото трактора Бобкат и найти детальную информацию о его технических характеристиках, тогда вам сюда //machinspec.com/selskoxozyajstvennaya/traktor/bobkat.html.

Что касается устройства ручной механической газонокосилки, она состоит из нескольких элементов:

• ручки управления;
• ножевого блока с сопутствующими комплектующими;
• колесного блока.

Внешне механическая газонокосилка напоминает тележку, укомплектованную парой колес и большим неподвижным лезвием. В барабане находятся спиралевидные ножи для газонокосилки, соединенные с колесами посредством шестеренок. От количества ножей напрямую зависит качество обработки газона: чем больше первых, тем выше второе.

В большинстве моделей установлено 4 ножа. Как отмечалось, принцип обработки газона таким устройством во многом похож на подстригание травы с помощью больших ножниц.

Во время толкания косилки по газону, скорость вращения ножей в среднем в 4-5 раз превышает скорость вращения колес. Спиралевидные лезвия в процессе вращения прижимают растительность к нижнему ножу, и происходит срез.

Режущие элементы механической газонокосилки затачиваются под прямым углом. Для работы с высокой травой, листьями и стеблями подобная заточка вполне хорошо подходит, а риск порезов, при этом, существенно уменьшается. Однако, если вы имеете дело с запущенной территорией, то предлагаем вам присмотреться к специальным газонокосилкам для неровных участков и дикой растительности.

После обработки газона механической косилкой трава не будет желтеть, как это часто происходит в случае применения электрических высокооборотных механизмов. При условии правильного обращения с механической газонокосилкой, за один прием будет срезано порядка 30-35% высоты травы, благодаря чему получится опрятная красивая лужайка.

Также важным преимуществом ручной косилки является отсутствие вредных бензиновых испарений и риска получения электрического удара. Ручная газонокосилка издает минимум шума во время работы, т.к. у нее нет мотора, и не мешает окружающим.

Особенности механических газонокосилок на видео.

При этом перемещение устройства по газону не требует особых усилий – весят устройства в среднем 6-8 кг. Единственный минус – косить придется чаще, чем другими установками. Но, если вы всё таки хотите узнать о том, какая газонокосилка лучше бензиновая электрическая, тогда вам сюда.

Многие владельцы хорошо отзываются о механических газонокосилках: даже единичный проход по газону позволяет получать ровную полосу средней шириной на уровне 35 см. Высота травы, которую можно стричь данным агрегатом, в большинстве случаев не выходит за пределы 10-45 мм. Однако, возможно вас заинтересует механическая косилка для высокой травы, информацию о которой вы найдёте здесь. В остальном данные характеристики могут меняться в зависимости от особенностей конкретной модели.

Далее вам предлагается ознакомиться с описанием самых популярных механических газонокосилок.

Характеристики и цены популярных моделей

Цены механических газонокосилок гораздо более скромные по сравнению со стоимостью большинства электрических и бензиновых аналогов. Так например, эта статья расскажет о ценах на бензиновые ручные газонокосилки, которые довольно компактны и не требуют частого использования, в отличии от механических. А если вы хотите ознакомиться с рейтингом надёжности электрических газонокосилок, тогда вам сюда.

В рассматриваемом сегменте рынка закрепились свои лидеры. С особенностями их продукции вам и предлагается ознакомиться далее.

Компания предлагает довольно большой выбор высококачественных, надежных и удобных в использовании ручных барабанных газонокосилок для удовлетворения самого широкого круга потребностей. Большинство моделей рассчитано на обработку просторных участков площадью до 250 м2.

Рабочая ширина среза составляет до 30-35 см, высота – до 4-4,5 см, а вес агрегатов традиционно не выходит за 8-10-килограммовый показатель. При этом стоят устройства от данного производителя гораздо дешевле аналогов.

К примеру, популярную модель с мягким травосборником на 20 л можно купить всего лишь за 3 тысячи рублей. В остальном цены варьируются в зависимости от характеристик и возможностей агрегата.

Husqvarna

Косилки традиционно занимают лидирующие позиции на рынке техники и оборудования для сада. Среди наиболее популярных моделей ручных газонокосилок от этого производителя следует выделить Husqvarna 54 NovoCut (укомплектована 5 ножами, способна быстро скашивать траву на высоту 13-38 мм, ширина среза, при этом, составляет 4 см) средней стоимостью 9-10 тысяч рублей и 64 NovoCut – максимальная высота среза здесь увеличена до 55 мм, средняя стоимость составляет 10-12 тысяч, в остальном характеристики идентичны. Однако, посмотрим правде в глаза, не все владельцы участков располагают такими финансами, тогда предлагаем вам сконструировать механическую газонокосилку своими руками.

Техника от всемирно известного производителя Boschдавно заслужила славу высококачественной, надежной и долговечной продукции. Среди механических газонокосилок, выпускающихся под этим брендом, следует отметить модель AHM 30.

При средней стоимости в 6 тысяч рублей, этот легкий и маневренный агрегат может эффективно обрабатывать участок площадью до 100 м2, обеспечивая 30-сантиметровую ширину и 12-40-миллиметровую высоту среза.

Здесь упомянем электрическую газонокосилку Бош, качество работы которой оправдывает её на первый взгляд завышенную цену.

Инструкция по эксплуатации

В отличие от своих электрических и бензиновых аналогов, ручная газонокосилка сразу же готова к использованию – не нужно ломать голову над ее заправкой топливом, подключением к электросети и т.д.

Принцип действия ручных косилок предельно прост: как отмечалось, пользователю нужно попросту толкать устройство в направлении от себя, обеспечивая равномерную и качественную стрижку газона. Однако чтобы обработка была именно качественной и равномерной, во время стрижки нужно соблюдать несколько несложных правил.

Во-первых, передвигайтесь по участку уверенно, размеренными и по возможности равномерными шагами. В процессе разворота старайтесь не прекращать движение шпиндельных ножей, поддерживая их работу хотя бы на одном из установленных колес.

Во-вторых, прежде чем приступать к обработке основной части участка, проверьте работу газонокосилки на менее заметной территории, научитесь «чувствовать» инструмент и правильно им управлять.

В-третьих, регулярно обрабатывайте свой участок. Если трава вырастет чересчур высоко, вам станет слишком сложно либо даже полностью невозможно толкать газонокосилку. Оптимальный вариант – еженедельная стрижка.

В-четвертых, не бойтесь экспериментировать с высотой стрижки. Попробуйте срезать траву сильнее или, наоборот, оставьте газон чуть более «заросшим». В результате вы поймете, как проще косить, и сможете определить самое привлекательное внешнее состояние газона.

В-пятых, не переживайте из-за ошибок. Трава вырастает очень быстро. Если во время стрижки вы пропустили несколько травинок, не стоит расстраиваться – уберете все в следующий раз.

Итоги

Таким образом, механическая газонокосилка – прекрасный инструмент для ухода за сравнительно небольшим участком. В отличие от своих бензиновых и электрических аналогов, такая установка не выделяет вредных веществ, не бьется током, производит гораздо меньше шума, продается по заметно более доступной стоимости и имеет ряд других преимуществ.

Вы ознакомились с информацией о принципе действия механической газонокосилки, изучили рейтинг самых популярных моделей и получили полезные рекомендации по работе с такими установками. Следуйте полученным советам, и ваш газон всегда будет оставаться красивым и ухоженным.

Механическая газонокосилка своими руками: Устройство механической газонокосилки своими руками и принцип ее работы: Инструкция +Фото и Видео

Механическая газонокосилка своими руками: Устройство механической газонокосилки своими руками и принцип ее работы: Инструкция +Фото и Видео

Механическая газонокосилка своими руками: проблемы изготовления

Поскольку мы хотим рассказать вам о том, как сделать газонокосилку своими руками, считаем необходимым в первую очередь обратить внимание на вопросы, связанные с безопасностью при работе на таких самодельных механизмах.

Если у вас завалялся электродвигатель средней мощности, то с его помощью можно сделать самодельную газонокосилку, сэкономив при этом немалое количество денег.

Если речь идет о том, как сделать газонокосилку на основе электродвигателя, то следует иметь в виду, что в инструкциях подобных агрегатов на электробезопасность в процессе работы обращают особое внимание.

Об электробезопасности газонокосилки

Работать с газонокосилкой, независимо, бензиновая это или электрическая модель, рекомендуют в обуви, хорошо защищающей от возможного поражения вылетающими из-под нее камешками. В частности, рекомендуют работать в резиновых сапогах. Бензиновая косилка не имеет ограничений для работы по погодным условиям.

Такая газонокосилка не создает опасность, которая всегда присутствует в аналогах, использующих электромоторы, – возможность поражения электрическим током. Бензиновая может работать и утром, когда еще не сошла роса, и в сырую погоду, что не рекомендуется делать с аналогами, оснащенными электроприводом. И это при том, что на производстве выполняют все требования нормативных документов по обеспечению электробезопасности.

Схема устройства газонокосилки.

Если решено сделать газонокосилку на основе электродвигателя, безопасность можно обеспечить двумя способами:

1. Созданием усиленной изоляции между токоведущими частями и металлическими поверхностями, которых может коснуться человек в процессе работы;
2. Надежным заземлением всех указанных выше частей.

Если делать газонокосилку своими руками, то первый вариант не подойдет. Как бы вы ни изолировали части друг от друга, нет никакой гарантии, что прочность изоляции будет соответствовать требованиям безопасности.

Для проверки фактической прочности изоляции необходимо испытать ее высоким напряжением, на порядок превышающим рабочее (обычно это 220 В ± 10%). Такие испытания проводят в специальных лабораториях и, периодически, в процессе эксплуатации и тоже весьма дорогостоящими приборами.

В домашних условиях реально можно воспользоваться вторым способом защиты. Однако и здесь имеются определенные сложности. Обязательно придется пользоваться 3-жильным кабелем и специальными розетками, имеющими заземляющие контакты.

Система сбора травы.

Но проблема не в кабеле и розетках. Проблема в том, что для защитного заземления достаточно жесткие требования к величине омического сопротивления заземляющего устройства. Оно зависит от физических свойств грунта и колеблется от 4 до 10 Ом. Поэтому обеспечить это требование не так просто. Если же не обеспечить указанную величину сопротивления, то в случае пробоя изоляции при касании человеком металлической части напряжение на ней может достичь опасного для жизни значения. Проверить фактическую величину сопротивления изоляции можно обычным тестером, который имеется в продаже.

Эти предупреждения сделаны только для того, чтобы решение изготовить газонокосилку своими руками было осознанным. Необходимо понимать, что не любой двигатель, который остался от прежней бытовой техники (пылесоса, стиральной машины) и неизвестно сколько пролежавший в неотапливаемом помещении, можно установить на газонокосилку.

Вернуться к оглавлению

Какие газонокосилки можно сделать своими руками?

Виды устройств для кошения травы: газонокосилка, триммер.

Типов газонокосилок много. Обратим внимание только на две из них, которые действительно реально сделать своими руками: электрическую и бензиновую. О проблемах самостоятельного изготовления механического аналога написано ниже.

1. Бензиновая газонокосилка. Четыре колеса создают меньшую нагрузку на оператора при работе, но бензиновая косилка менее маневренна, чем косилка, изготовленная на 3-х или 2-х колесах своими руками. Лучше всего получается бензиновая газонокосилка своими руками из двигателей мопеда или бензопилы. Более подходящими будут двигатели отечественной бензопилы “Дружба”, мощность которой составляет 4 л.с., что соответствует 2,8 кВт.
2. Электрическая косилка. Исходя из ранее сказанного относительно опасности поражения электрическим током, на наш взгляд, для изготовления такого агрегата своими руками могут подойти, например, электродвигатели от выпускавшихся ранее промышленностью центрифуг для отжима белья, у которых полностью готова система управления.
3. Механическая газонокосилка, существенным преимуществом которой является ее бесшумность и маневренность. Эта косилка имеет несколько вращающихся и один горизонтальный неподвижный нож и срезает траву по принципу “ножниц”. Естественно, что трудность изготовления такого агрегата своими руками состоит в подгонке ножей, которыми оснащена механическая газонокосилка.

Вернуться к оглавлению

Механическая газонокосилка: проблемы изготовления

Схема устройства мотокосы.

Прежде чем решиться своими руками изготовить такую, на первый взгляд, несложную конструкцию, целесообразно уяснить, какие проблемы при этом возникнут. Конструкция действительно несложная: имеется неподвижный нож с четко обозначенными гранями, расположенными под прямым углом, относительно которого перемещаются подвижные ножи, закрепленные на вращающемся барабане. При этом возникают две проблемы:

1. Каким образом обеспечить требуемую скорость вращения барабана с ножами?
2. Как обеспечить срезание травы по принципу ножниц?

Первая проблема решается путем подбора соответствующих шестеренок, установленных на колесах агрегата и барабане с ножами, что обеспечивает необходимое передаточное отношение.

Сложность решения второй задачи состоит в том, что такие параметры, как ширина захвата, диаметр барабана и количество ножей, взаимосвязаны. Естественно, эта задача имеет строгое математическое решение, но ведь мы работаем с тем, что у нас “под рукой”.

Так, диаметр барабана зависит от размеров колес и диаметра шестерни, закрепленной на одном из них. Если колеса посажены на одну ось, то радиус барабана будет меньше, чем радиус колеса. Следующая проблема состоит в том, что необходимо, как и у ножниц, обеспечить последовательное соприкосновение режущих кромок, между которыми находится трава; при этом ножи должны быть изогнуты так, чтобы резка травы осуществлялась непрерывно. Эти проблемы можно решить с помощью макета из фанеры и имитации ножей из мягкого алюминия.

Вернуться к оглавлению

Несколько слов о заточке ножей

Установленные на барабане ножи должны быть всегда острыми. Затачивать ножи – весьма трудоемкая операция, да и время, в течение которого ножи будут эффективно работать, не так велико.

Существует метод заточки, который позволяет сделать у ножей самозатачивающуюся кромку. Этот метод состоит в образовании микропилы, наподобие той пилы, что есть у ножей из дамасской стали. Только создается она на ножах из обычной стали с помощью обработки кромки ножа лазером и последующей ее закалки.

Ручные механические газонокосилки: принцип работы на видео

В наши дни, когда становиться все больше различных электрических газонокосилок, механические устройства для стрижки травы все равно не сдают своих позиций. Про них по-прежнему можно услышать много положительных отзывов, так как они самые экологически безопасные и достаточно простые в обращении. В этой статье мы постараемся рассказать все про ручные механические газонокосилки.

Выбираем ручную газонокосилку

Механизм работы

Как можно судить по названию, у косилок нет электрического двигателя. Их принцип работы заключается в том, что человек толкает механическую газонокосилку, а колеса, вращаясь, приводят в действия ножи. Во время кошения трава мягко прихватывается и прижимается к лезвию, которое расположено внизу устройства.

Ручная газонокосилка хороша тем, что ее не нужно подключать к электричеству или заправлять бензином. Она полностью механическая и работает за счет физической силы человека, как видно на фото. Стоимость подобных косилок, как правило, значительно ниже, чем электрических. Но не следует забывать, что за каждым агрегатом нужно следить и ухаживать. Механизмы необходимо периодически чистить, а ножи затачивать.

Основные характеристики

Внешне ручная газонокосилка похожа на тележку с двумя колесами, внизу которой находиться большое неподвижное лезвие. Внутри барабана расположены ножи спиральной формы, которые соединяться с колесами при помощи шестеренок. Чем больше лезвий, тем качественнее будет подстрижен газон, чаще всего их в барабане приблизительно четыре. Принцип работы механической косилки похож на подстригание травы большими ножницами.

Во время того, как устройство толкают по траве, ножи вращаются в 5 раз быстрее, нежели колеса. Похожие на спираль лезвия, вращаясь, прижимают траву к большому нижнему ножу, срезая ее. Заточка режущих элементов косилки происходит под углом в 90 градусов. Для высокой травы, стеблей и листьев этого более чем хватит, а возможность порезов значительно снижаться. Многие садоводы оставляют в основном положительные отзывы про технические характеристики газонокосилок, у которых механический принцип работы. Даже после одного прохода по газону косилка выстригает ровную полосу шириной от 30 до 38 сантиметров. По высоте траву можно подстричь в диапазоне 1,2 – 4,3 сантиметра.

Плюсы

Принцип работы ручных газонокосилок таков, что они очень аккуратно срезают траву и позволяют достичь очень высокого качества. Именно по этой причине их часто используют для ухода за «партерными» газонами. В ручных косилках установлен режущий механизм шпиндельного типа, который подходит даже для высокой травы и цепких сорняков. Свои положительные отзывы механические газонокосилки еще заслужили и тем, что после стрижи на газоне остаются очень красивые ровные полосы. Для экономии времени и удобства можете приобрести аппарат, оснащенный специальный травосборником, как видно на фото.

Основные преимущества механических газонокосилок не заканчиваются только на одной экономии средств. После стрижки газона именно таким устройством трава не желтеет, как это часто случается после использования электрических механизмов, которые работают на больших оборотах. Если ручную косилку использоваться верно, то скашивается приблизительно треть высоты и получается очень опрятная лужайка.

Еще один большой плюс использования именно механической косилки в том, что вам не придется дышать испарениями бензина или опасаться возможности получить разряд тока. Ручные газонокосилки достаточно тихие и не будут мешать отдыху вашей семье громким шумом мотора. Перемещать устройство можно очень легко и это не требует особых физических усилий. Правда, нужно стараться косить регулярно.

Полезные советы

Для получения максимально идеального результата кошения механической газонокосилкой следует придерживаться таких рекомендаций:

Во время стрижки газона нельзя двигаться слишком медленно иначе трава будет застревать в барабане, мешая правильной работе косилки.

• Не бойтесь менять направления движения косилки. Иногда проведя газонокосилкой в другую сторону можно получить отличный результат;
• Старайтесь следить, чтоб газон не сильно зарастал. Высокая трава будет мешать передвигать косилку по участку. Оптимальным считается подстригание каждую неделю;
• Экспериментируйте с высотой стрижки. Это позволит вам понять как будет легче косить и определить, в каком случаем лужайка выглядит аккуратней;
• Главное не бойтесь ошибиться, трава имеет свойство отрастать. Не переживайте, если пропустите пару растений, вы сможете все поправить в следующий раз.

Подведем итоги

Каждый владелец участка хочет, чтобы его газон выглядел идеально. Добиться этого поможет ручная механическая газонокосилка. Она не только дешевле своих электрических «собратьев», но и безопасней, и экологически чище. Особенно незаменимы такие косилки для ухода за молодым газоном.

Создаем механическую газонокосилку своими руками в домашних условиях? Пошаговый обзор +Видео

Газоны на загородном участке требуют постоянного ухода, и для поддержания эстетичного внешнего вида используют газонокосилки. Они бывают разных видов, в зависимости от способов изготовления и комплектации. К примеру, механическую газонокосилку своими руками можно изготовить из материалов, которые есть в хозяйстве под рукой. У каждого дачника в загашнике найдется элемент, который просто лежит без дела и просто ждет своей очереди.

Главным толчком, побуждающим решиться на изготовление газонокосилки самостоятельно, является дешевизна конечного результата. Детали можно взять от приборов отработавших свое, например от стиральной машинки.

Общие сведения

То, насколько качественно будет работать собранная вами газонокосилка, напрямую зависит от мощи двигателя и остроты резаков. Желательно применять в работе только качественную сталь, иначе надолго вам такого агрегата не хватит. Заточку стальных ножей необходимо по принципу: острее на концах, тупее в местах крепления. Это позволит избежать наматывания травы на винтовую часть агрегата и замусоривания движка.

Если сравнивать заводские модели газонокосилок с изготовленными собственноручно то, понятное дело, первые выигрывают по все параметрам. Они имеют повышенный функционал, в который входит переключение скоростей, регулировка положения ножей, меньшая шумность тоже не может не радовать. И главное – сертификат качества и гарантийный талон, с которым вы сможете обратиться в сервисный центр при возникновении неполадки.

Механическую газонокосилку изготовленную собственноручно можно усовершенствовать при желании и необходимости. К агрегату можно приделать ручку с регулировкой длины, страховочный бампер, емкость для сбора скошенной травы, установку для изменения высоты ножей.

Некоторые «очумелые ручки» умудряются совместить агрегат с велосипедом. В этом деле главное фантазия и правильно растущие руки, тогда все получится.

Комплектация газонокосилки

Чтобы изготовить электрическую газонокосилку можно взять мотор от любого прибора, которым вы уже не пользуетесь в силу разных причин. Двигатели небольших аппаратов, которыми вы пользовались в быту, не могут выдерживать большие нагрузки, а они будут при кошении травы. Они быстро перегреваются и выходят из строя, а чинить их уже не имеет смысла. Может показаться, что моторы от пылесосов способны справляться с такой работой, но на деле это не так, они тоже слабоваты для этого. Чтобы обеспечить бесперебойную длительную работу газонокосилки вам понадобится мотор мощью 1 кВт/ч.

Нож для агрегата по скашиванию травы обязательно должны быть выточены их прочной и толстой стали. Можно сделать единым элементом или в виде нескольких закрепленных по центру. Также, для работы подойдет диск заточенный собственноручно. Это самый безопасный и долговечный вариант.

Ручку для газонокосилки можно взять от старой коляски или тачки. Также, для упрощения задачи, можно взять каркас от детской коляски или тележки, важно чтобы детали были целыми без следов коррозии. Если у вас под рукой не найдется чего-то подобного, каркас можно изготовить из металлических труб.

Кроме того, для того чтобы смастерить агрегат вам понадобится шнур электропитания, желательно длинный. Колеса должны быть небольшого диаметра, с высотой до середины не меньше 10 см, для того чтобы можно было беспрепятственно передвигаться по участку.

Для ножей обязателен защитный чехол, который фиксируют вокруг резаков. Его можно смастерить их металлического листа либо подобрать уже готовый по размеру. Установка чехла обязательна с целью соблюдения техники безопасности человека управляющего газонокосилкой, а также для защиты самых резаков от камней.

Примечание. Подбирайте детали для сборки газонокосилки своими руками в хорошем состоянии, с учетом дальнейших высоких нагрузок.

Механическая газонокосилка своими руками

Агрегат такого типа характеризуется значительной меньшей шумностью по сравнению с моторными видами. Для ее изготовления нет необходимости использовать шнур электропитания, и соответственно, такой момент сразу удешевляет процесс. Механическую косилку травы можно использовать даже в дождь. А затрат физического труда и финансов потребуется минимальное количество. Основная проблема состоит в затруднительном подборе ножей, шестеренок и колес.

Ручная газонокосилка механическая имеет два типа ножей:

• Подвижного типа для сбора травы;
• Неподвижного типа для срезания травы.

Чтобы механическая косилка могла выдавать хороший уровень производимости, необходимо обеспечить высокую скорость оборота резаков. А это, в свою очередь зависит от передаточного движения шестеренок к колесам. Ножи нужно затачивать настолько остро, насколько это возможно, и защищать чехлом в обязательном порядке.

Примечание. Процесс изготовления ручной газонокосилки механической своими руками считается затруднительным, и требует от создателя выдержки и внимательности. Недочеты исправляются в данном случае путем проб и ошибок.

Важно соблюдать технику безопасного использования агрегата и ухода за ним. Первым делом необходимо очистить участок от камней и других предметов, который могут попасться на пути. Если ножи попадут на камень, они могут деформироваться и разлететься в разные стороны, а это явно не безопасно. После завершения работы механической газонокосилки ножи нужно очищать, это позволит пролить срок их эксплуатации.

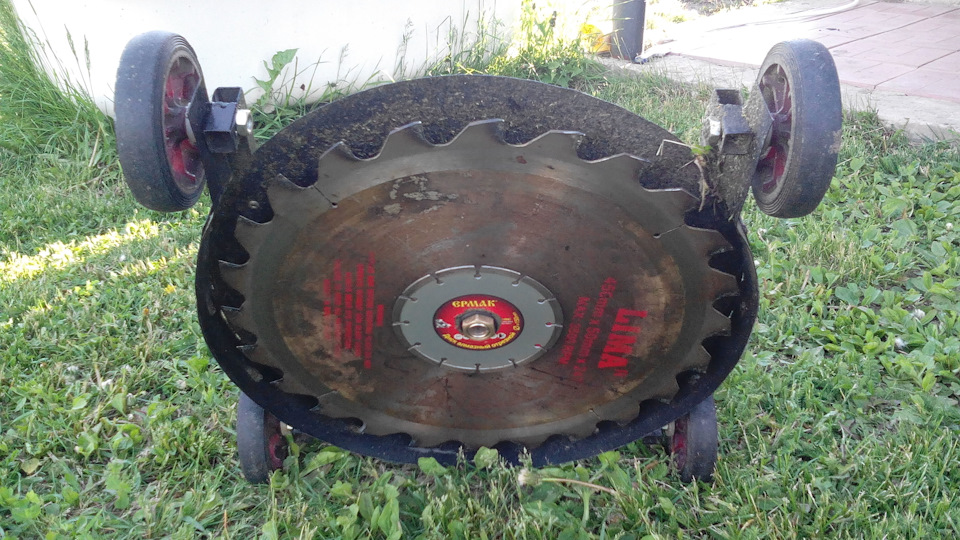

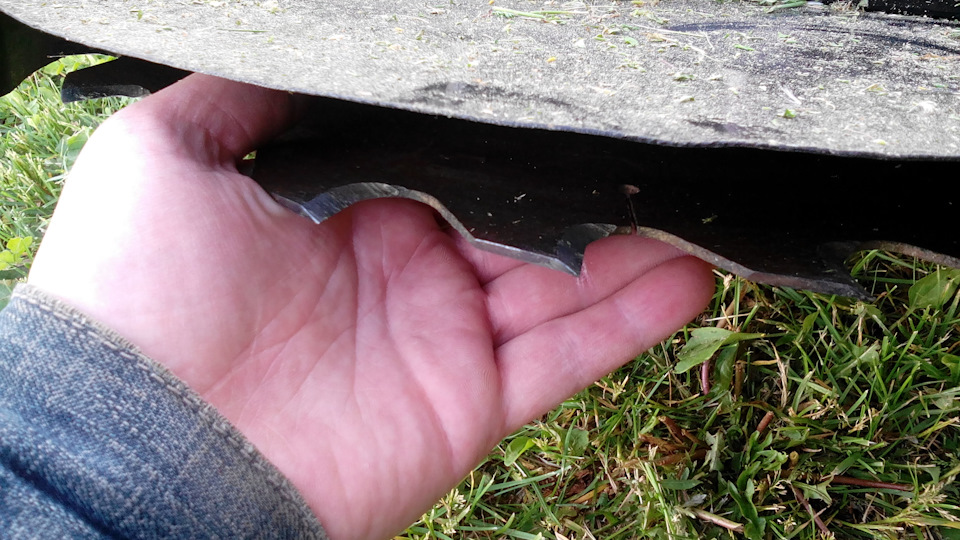

Ножи для газонокосилки. Виды

Это одна из самых главных деталей, которая влияет на качество работы агрегата и процесса работы в целом. Ножи бывают двух видов – составные и цельные.

Цельные ножи

Такой нож представляет собой стальную пластину заточенной рабочей поверхностью по всей длине, по центру есть дырка. Нож, состоящий из двух лопастей необходимо сбалансировать, для предотвращения разрушения вала силовой установки во время вибрации. Для предупреждения быстрого затупливания, угол затачивания должен составлять не мене 60º.

Для того чтобы трава равномерно укладывалась во время покоса, обратную сторону ножа необходимо загнуть на подобии пропеллера. Для обработки стали применяют горелку на газу. По центру ножа фиксируют защитный чехол. Работа такого ножа будет происходить плавно и без сбоев до первого попадания на камень или кочку. Ножи со складными лезвиями отличаются более долговечной работой.

Составные ножи

Для того чтобы изготовить ножи такого вида допустимо использовать сталь классом прочности ниже, чем для цельных видов. Заточку осуществляют на площади лезвия 5 см. во время удара, резак из качественного материала лишь загнется под углом 90º, но полностью не сломается.

По форме ножи могут быть изогнутыми, трапециевидными, фигурными. Это позволяет предотвратить наматывание травы на резак в процессе покоса механической газонокосилкой. Длина лезвия должна быть не более полуметра. Заточку производят с двух сторон лезвия. Также можно использовать в работе диск цельный, который отличается высокой прочностью и надежностью работы.

Ручка для механической газонокосилки и щит для покоса

Щит косильный одновременно выступает в роли крышки для резаков и рамы. Основная его функция в защите ножей и самого газонокосильщика. Вы можете взять для этой цели дно от кастрюли, металлической миски и прочее.

Ручка для газонокосилки не простая деталь для удерживания агрегата во время покоса травы, но и элемент управления, позволяющий задавать траекторию движения. Если у вас в руках агрегат, работающий на двигатели, обязательно нужно оснастить ручку кнопкой безопасного отключения.

Механическая газонокосилка с травосборником из триммера

Данный самодельный агрегат позволит без труда ухаживать за газоном возле дома, поскольку ширина захвата у него большая. Трава собирается в емкости, специальном травосборнике, который без проблем можно соорудить самостоятельно либо купить в магазине. Инструкцию по изготовлению и наглядные видео без проблем можно найти на YouTube.

Как сделать механическую газонокосилку своими руками

Владельцы дач и любители красивых газонов, парков, спортивных площадок в летний период постоянно сталкиваются с проблемой их зарастания травой. Чтобы быстро справится с этой задачей, требующей значительных затрат труда и времени, часто пользуются газонокосилками различных моделей. С их помощью поддерживают оптимальную с эстетической точки зрения высоту травяного покрова. Ассортимент оборудования, представленный на современном рынке, позволяет без особых проблем подобрать подходящую по цене и своим эксплуатационным характеристикам модель. Также не составит труда выбрать запчасти для газонокосилки при необходимости проведения ремонта. Но при этом следует учитывать определенные нюансы.

Плюсы и минусы самодельной конструкции

Чтобы создать газонокосилку самостоятельно, нужно обладать минимальными навыками в строительстве, а также понимать что-то в сборке механизмов. У самодельной газонокосилки есть множество готовых схем, поэтому импровизировать в этом случае точно не придётся. Главным плюсом газонокосилки своими руками будет её низкая стоимость. Все нужные детали владелец берёт из старых и неисправных устройств.

Качество работы газонокосилки будет напрямую зависеть от показателя мощности мотора, а также остроты ножей. Применять для создания самодельной модели газонокосилки дешёвую сталь не следует, так как она может испортить всю работу. Мастера советуют применять для этого высококачественную сталь. Точить её следует неравномерно: остро к концам, а к месту крепления оставлять тупой. Таким образом не будет наматываться растительность на винт и не произойдёт засорение двигателя.

По удобству в использовании и функциональности готовая газонокосилка из магазина будет лучше, чем косилка своими руками. В заводской модели есть сразу несколько скоростей, можно самостоятельно регулировать высоту расположения ножей, от неё исходит меньше шума.

Улучшить готовую самодельную конструкцию можно. Опытные механики советуют создавать газонокосилки с регулируемой длинной ручки, травосборником, страховыми бамперами, возможностью смотреть за высотой кошения, в некоторых случаях такая модель даже совмещается с велосипедом.

Решив создать газонокосилку своими усилиями, нужно рассмотреть все основные достоинства и недостатки конструкции, ведь самостоятельно создать такое изделие по силам не всем.

Итоги

Таким образом, механическая газонокосилка – прекрасный инструмент для ухода за сравнительно небольшим участком. В отличие от своих бензиновых и электрических аналогов, такая установка не выделяет вредных веществ, не бьется током, производит гораздо меньше шума, продается по заметно более доступной стоимости и имеет ряд других преимуществ.

Вы ознакомились с информацией о принципе действия механической газонокосилки, изучили рейтинг самых популярных моделей и получили полезные рекомендации по работе с такими установками. Следуйте полученным советам, и ваш газон всегда будет оставаться красивым и ухоженным.

Необходимые комплектующие

Простейший вариант газонокосилки включает в себя следующие детали:

• ножи;
• двигатель;
• колёса;
• ручки для управления конструкцией;
• защитный кожух;
• каркас, на который будут крепиться все узлы косилки;

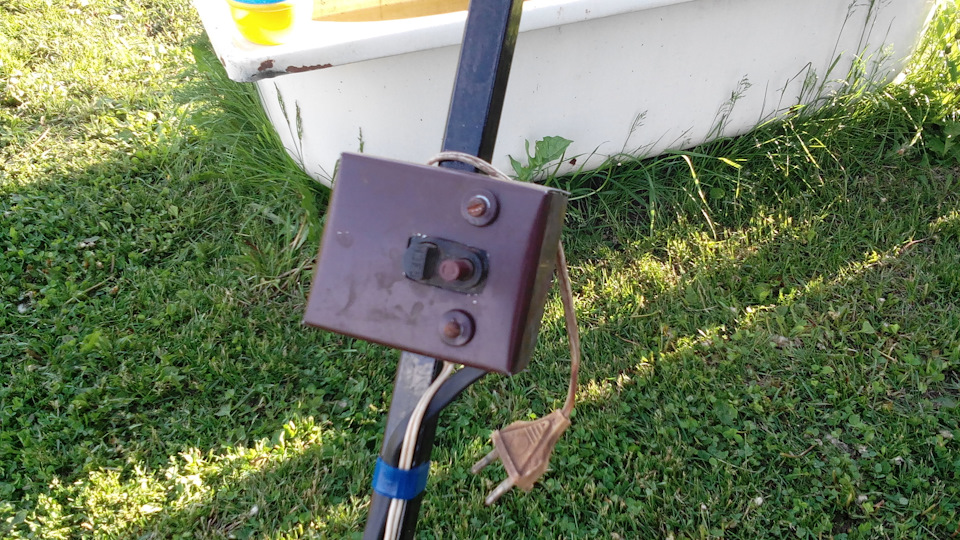

• детали для управления системой: УЗО, включатель, кабель и вилка для подключения электричества.

Каркас самой лёгкой модели будет включать в себя металлический лист с толщиной от 2 до 3 миллиметров с отверстием в середине для прохода вала двигателя. Лист совмещается с рамой из металлических углов. К листу сверху крепится двигатель, снизу устанавливается кожух с защитой, по бокам оси монтируются колёса, а также ручки для управления устройством.

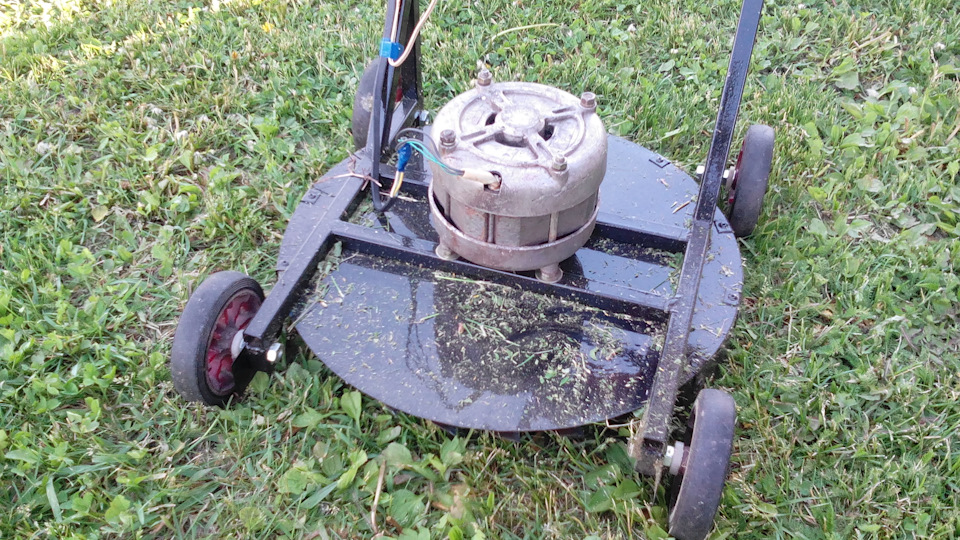

Если в изделии используется фланцевый двигатель, то его можно крепить к самому листу, просверлив в последнем отверстия, которые будут идентичны отверстиям во фланце. Если двигатель классического типа, то к листу нужно обязательно приварить либо прикрутить несколько перпендикулярных стоек из угла так, чтобы они совпадали с лапами двигателя.

В уголках делаются специальные отверстия для крепления двигателя. Если отверстия создавать в качестве пазов, то это поможет совместить при креплении двигатель с каркасом. Такая сборка будет очень полезна для подбора оптимальной высоты резания травы. Проще всего будет создать отверстия для разного расположения двигателя по высоте.

Центральным местом газонокосилки будет узел, который будет состоять из оправки с закреплёнными на её поверхности короткими ножиками (также может использоваться одно длинное лезвие).

Инструкция по эксплуатации

В отличие от своих электрических и бензиновых аналогов, ручная газонокосилка сразу же готова к использованию – не нужно ломать голову над ее заправкой топливом, подключением к электросети и т.д.

Принцип действия ручных косилок предельно прост: как отмечалось, пользователю нужно попросту толкать устройство в направлении от себя, обеспечивая равномерную и качественную стрижку газона. Однако чтобы обработка была именно качественной и равномерной, во время стрижки нужно соблюдать несколько несложных правил.

Во-первых, передвигайтесь по участку уверенно, размеренными и по возможности равномерными шагами. В процессе разворота старайтесь не прекращать движение шпиндельных ножей, поддерживая их работу хотя бы на одном из установленных колес.

Правила использования

Во-вторых, прежде чем приступать к обработке основной части участка, проверьте работу газонокосилки на менее заметной территории, научитесь «чувствовать» инструмент и правильно им управлять.

В-третьих, регулярно обрабатывайте свой участок. Если трава вырастет чересчур высоко, вам станет слишком сложно либо даже полностью невозможно толкать газонокосилку. Оптимальный вариант – еженедельная стрижка.

В-четвертых, не бойтесь экспериментировать с высотой стрижки. Попробуйте срезать траву сильнее или, наоборот, оставьте газон чуть более «заросшим». В результате вы поймете, как проще косить, и сможете определить самое привлекательное внешнее состояние газона.

В-пятых, не переживайте из-за ошибок. Трава вырастает очень быстро. Если во время стрижки вы пропустили несколько травинок, не стоит расстраиваться – уберете все в следующий раз.

Выбор двигателя

Наилучшим вариантом в этом случае станет асинхронный электродвигатель с мощностью от 500 до 600 Вт и выше. Количество оборотов при такой работе достигает 3000 в минуту. Большим достоинством асинхронной модели двигателя считается его тихая работа. Чем выше показатель оборотов двигателя, тем качественнее и ровнее происходит стрижка травы.

Вообще, качество кошения будет определено не скоростью вращения ножей, а линейной скоростью движения режущей кромки относительно растительности. При одном и том же количестве оборотов в минуту линейная скорость резцов становится выше, исходя из величины захвата (диаметр окружности, по которой совершает вращение режущая кромка).

Поэтому при большом хвате (больше сорока сантиметров) число оборотов устройства может значительно снижаться. Но в этом случае показатель мощности мотора должен быть больше, чтобы преодолеть увеличивающееся сопротивление. Практика показала, что работоспособной является такая конфигурация: захват — 50 сантиметров, мощность двигателя — 1кВт, количество оборотов за одну минуту — 1500. Но косить траву, хотя и хуже, будет и двигатель с мощностью 500 Вт и частотой вращения 1500 оборотов в минуту. При небольшой мощности мотора нужно регулярно подтачивать ножики.

Для подключения трехфазного двигателя к однофазной системе нужно использовать принцип с рабочим и пусковым конденсатором. Информацию о таком подключении можно легко найти в интернете. Также легко будет найти формулу расчёта нужной ёмкости для конденсаторов. Чаще всего в конструировании используют около 200 мкФ для двигателя с мощностью 2 кВт. Для мощности 500−600 Вт хватит всего 60−80 мкФ.

Создавая для двигателя специальный кожух, нужно обязательно помнить про отверстия для осуществления охлаждения устройства.

Создать газонокосилку своими усилиями можно, применяя для этого простую электрическую дрель с числом оборотом до 3000 в минуту. Придумать метод установки дрели к каркасу будет просто. Но для этого нужно понимать, что по надёжности и продолжительности работы дрель нельзя сравнивать с асинхронным двигателем, именно поэтому если придётся косить большую площадь участка с травой, то лучше всего подумать в приобретении мощного двигателя.

Дрель лучше всего подойдёт для создания отдельного самостоятельного триммера. В дрель будет очень легко установить ножи. Нож с отверстием по центру зажимается специальной гайкой на болте, а болт зажимается в патроне дрели.

Электрическая газонокосилка применение

И все же это помогает сделать газон опрятным, который не только ухожен и привлекает внимание соседей, но и говорит о статусе его владельца. Найти электрическую косилку, которая соответствует вашим предпочтениям, в наши дни не проблема.

Однако это удовольствие будет стоить дороже, поэтому для многих более привлекательным вариантом является самодельная электрическая косилка. Чтобы собрать столь необходимый домашний электрический дизайн, вам нужно всего несколько вечеров, чтобы легко найти двигатель средней мощности в доме: от бензопилы, пылесоса, дрели, даже стиральной машины.

Создание оправки

Самая простая конструкции оправки выглядит как диск либо полоса с фланцем, в которой есть специальное отверстие, равное диаметру вала двигателя. Процесс создания оправки такой:

1. Фланец надевается на вал и стопорится на нём, к полосе либо диску крепятся ножки. Общий диаметр листка будет напрямую зависеть от нужной ширины захвата и длины ножей. Для готовой оправки можно применять шкив с посадочным диаметром, подходящим к валу с двигателем. Это поможет избавиться сразу от двух трудностей — центровки оправки и её установки. Но шкив при этом должен быть надёжным и крепким.
2. Оправку нужно закрепить на вал двигателя. Чаще всего это делается болтами, которые вворачиваются во фланец перпендикулярно оси вала.
3. В виде оправки можно применять камнедержатель для точила. Чтобы на вал не наматывалась лишняя трава и не портила его, можно закрыть его с помощью консервной банки.

Если нужного шкива либо остальных подходящих деталей не будет, то придётся заказать создание детали у токаря либо сделать её своими руками из трубы нужного диаметра и приваренных к ней кругов и полос. В этом случае есть три трудности: поиск подходящей по длине трубы, обеспечение перпендикулярности привариваемой полосы или же круга к трубе и центровка оправки после создания. При приложении некоторых усилий все трудности можно будет легко решить.

Косилка электрическая из дрели

Рамка изогнутая. Примером является домашнее устройство, выполненное из дрели, где вместо дрели установлен широкий нож. Сверло закреплено на рукоятке рамы.

Преимущества такого устройства включают в себя:

• Нет подключения шнура питания в качестве бурового механизма;
• Возможность обрезки травы возле бордюров и под деревьями.

Нетрудно придумать раму сеялки, но самодельная газонокосилка на ее основе будет уступать по продолжительности и надежности асинхронным двигателям, которые часто используются для этой цели. Поэтому для ухода за большими площадями они предпочитают последнее.

Крепление ножек и колес

Ножками для такого прибора могут служить полоски инструментальной стали с общей толщиной 2−3 миллиметра и шириной от 20 до 50 миллиметров. Чем меньше будут ножки, тем лучше будет резать. Но толстый нож намного прочнее. Учитывая встречающиеся во время кошения кочки и другие препятствия в виде камней и посторонних предметов, прочность играет большое значение. Конструирование ножек выглядит следующим образом:

1. Ножи к изделию могут крепиться двух видов. Первый — это нож в виде длинный полосы, который устанавливается на оправку симметрично оси. Длина ножика при этом должна совпадать с шириной захвата — 30−50 сантиметров. Заточенные концы полос играют роль резцов. Оправка и нож могут представлять собой цельную неразъёмную деталь, к которой крепится либо приваривается фланец с отверстием под посадку.
2. Второй тип — два коротких ножа с длиной 50−80 миллиметров, которые устанавливаются по краям под углом 180 градусов. Они могут быть расположены прямо или же с небольшим наклоном. Крепить ножи можно двумя либо одним болтом. Первый метод считается более надёжным, но крепление одним болтом даёт ножу складываться и не ломаться при столкновении с камнем либо бугром. Крепления складных ножей нужно обязательно осматривать, так как со временем они могут перетереть винты.
3. Сталь у ножей должна быть прочной, ни в коем случае не хрупкой, в противном случае их придётся очень скоро заменять. Такая конструкция может даже нанести вред человеку, в случае если один из ножей отлетит в сторон. Опыт мастеров показал, что для этой цели подойдет полотно ножовок по дереву с толщиной в два миллиметра.
4. Для изготовления ножа на полотне отмечаются две заготовки в виде полос, которые вырезаются болгаркой. В заготовке высверливаются отверстия для последующего крепления. Далее остаётся лишь заточить нож, установить его на оправу и отцентрировать.

Если сверлить отверстия довольно трудно, тогда разрешено положить полотно на металлическую поверхность с отверстием большего диаметра, чем отверстие в полотне, после ударить пробойником. Выступ, которые возник после удара, снимается напильником (если металл довольно мягок) либо на точиле. Если отверстие не подходит по диаметру, то процесс повторяется ещё раз.

Вариантов создания функционирующих ножек довольно много, как и материалов для их создания. Очень важно хорошо наточить их, отцентрировать (чтобы не возникало никакой вибрации) и надёжно скрепить. При креплении ножей к оправке нужно применять шайбы-ровер и контргайки. Без этого болты крепления начнут откручиваться из-за вибрации.

Режущие кромки лучше всего создать немного загнутыми вниз, как у заводских моделей газонокосилок. Это намного замедлит процесс наматывания травы на вал двигателя устройства. Также можно создать специальный диск, который закроет вал. Если мощность двигателя близка к мощности фирменных изделий, можно приобрести специальный качественный нож для газонокосилки.

Диаметр и расположение колёс нужно подбирать так, чтобы ножи находились на общем расстоянии от 5 до 6 сантиметров от поверхности грунта. Такая высота кошения считается оптимальной для газона. Если растительность будет срезаться на большой высоте, то она будет сгибаться, пропуская над собой ножи и оставаться несрезанной. Более низкая стрижка очень трудна с таким устройством по причине неровности земли.

Собираем газонокосилку

Следующие инструменты необходимы для создания:

• Сварочный аппарат;
• Ножовка по металлу.

Готовый кожух надевают на вал, затем устанавливают заостренный нож, завинчивая весь механизм. Когда это сделано, колеса прикрепляются к раме, для чего следует сваривать углы с предварительно просверленными отверстиями.

Размер колес подбирается таким образом, чтобы нож над землей проходил на высоте 5-7 см. В меньшем месте он с большей вероятностью соприкасается с почвой, а в более высоком положении сорняки измельчаются ( не обрезать).

Как сделать механическую газонокосилку своими руками

Газоны на загородном участке требуют постоянного ухода, и для поддержания эстетичного внешнего вида используют газонокосилки. Они бывают разных видов, в зависимости от способов изготовления и комплектации. К примеру, механическую газонокосилку своими руками можно изготовить из материалов, которые есть в хозяйстве под рукой. У каждого дачника в загашнике найдется элемент, который просто лежит без дела и просто ждет своей очереди.
Главным толчком, побуждающим решиться на изготовление газонокосилки самостоятельно, является дешевизна конечного результата. Детали можно взять от приборов отработавших свое, например от стиральной машинки.

Конструктивные особенности

Газонокосилка является сезонным инструментом, не является необходимым повседневным устройством. Тем не менее, без нее не обойтись, когда травою зарастает обширная площадь и нужно привести газон в порядок.

Многих волнует вопрос – как сделать удобную, надежную газонокосилку своими руками? Для этого нужно сначала определиться, какие детали входят в ее конструкцию и постараться их раздобыть.

Простая газонокосилка состоит из:

• Двигателя или редуктора;
• Вращающихся ножей;
• Каркаса;
• Ходовой части;
• Удобной ручки.

Когда она планируется быть электрической – понадобится длинный питающий кабель, аккумуляторной – батарея с хорошей емкостью, чтобы ее хватило на длительное время работы. Механический вариант газонокосилки своими руками потребует хорошего знания физики, чтобы удачно совместить механизмы, заставить их вращаться.

В этом случае понадобится редуктор (его можно взять из насоса), который будет вращать ножи в процессе перемещения устройства. Такая конструкция будет тяжела, потребует изрядной силы и сноровки, чтобы удачно скосить траву на большой площади.

Косилка из бензопилы Дружба своими руками

Чтобы получить качественное и долговечное оборудование для скашивания травы, нужно строго придерживаться правильного алгоритма действий. Стандартная самоходная газонокосилка собирается в следующем порядке:

1. Вначале трубу нужно вставить в желоб используемого подшипника, а также неподвижно разместить внутри шестерню;
2. К концу, который остался свободным, необходимо приварить 2-сантиметровые «ушки». После этого в «ушках» нужно просверлить отверстия;
3. Для изготовления ножей потребуется разрезать полотно от ножовки. Его необходимо нарезать на несколько равных частей;
4. Чтобы закрепить ножи на роторном диске или на подготовленной планке, необходимо использовать заклепки. Диаметр готовой конструкции должен составить около 40 см;
5. После этого потребуется сварить жесткий каркас, используя для этого металлический уголок. Рама должна быть усилена стальными распорками, которые не дадут ей сломаться при ударе газонокосилки о дерево или скамейку. Размеры опорной рамы должны соответствовать габаритам бензопилы;
6. Внутри остова нужно установить подставку прямоугольной формы – на нее будет опираться корпус косилки. Чтобы оборудование получилось максимально сбалансированным, все его соединения должны размещаться строго под прямым углом и быть достаточно жесткими;
7. К готовому каркасу необходимо приварить крепления, которые помогут зафиксировать колеса, рукоятки и отдельные металлические крюки, требуемые для опоры всего устройства;
8. После этого нужно установить колеса;
9. Далее потребуется закрепить бензопилу, заранее сняв с нее пильную гарнитуру. Инструмент должен неподвижно фиксироваться на каркасе;
10. Затем по контуру готового корпуса потребуется вырезать стальную пластину. Ее необходимо установить над бензопилой. В результате получится надежный металлический кожух, который защитит пилу от влаги и травы;
11. На следующем этапе к ведущей звездочке бензопилы изготовителю следует прикрутить трубу с режущими ножами самодельной косилки;
12. В конце останется установить рукоятки, на которые нужно вынести рычаги и кнопки управления газонокосилки.

По этой схеме изготавливается не только роторная, но и сегментно-пальцевая или цеповая газонокосилка. Разница между ними заключается только в устройстве и принципе действия режущего органа.

Подбор деталей

Когда решено остановиться на электрическом обеспечении газонокосилки, нужно подобрать двигатель подходящей мощности. Критерий тут таков – чем больше у него оборотов, тем лучше. Для обработки большой площади понадобится двигатель мощностью не менее 1000 Вт.

Изъять электромотор можно из любого неиспользуемого инструмента:

• Болгарки;
• Дрели;
• Стиральной машины;
• Бензопилы;
• Перфоратора;
• Пылесоса.

Также нам понадобится:

• Режущая часть ( в виде пластины или диска);
• Стальная труба;
• Кабель и прочая электрическая начинка (кнопки, пускатели, штепсельные вилки и т.д);
• Платформа (каркас), на которой будут собираться в кучу все детали;
• Ходовая часть (можно использовать старую коляску, кравчучку или повозку. Главное – наличие исправных колес)

Нож для газонокосилки своими руками, независимо от его формы, нужно тщательно заточить.

Как сделать косилку из бензопилы своими руками?

Самый простой вариант изготовления – это самодельная косилка на базе бензопилы. В конструкции цепного садового инструмента уже есть почти все необходимое для работы. Изготовителю остается доукомплектовать устройство недостающими узлами.

Перед началом сборки газонокосилки из бензопилы потребуется изучить чертежи. Во время их подготовки необходимо указать размеры всех используемых деталей и порядок их установки непосредственно на косилку.

После изучения схем нужно подготовить материалы, которые понадобятся во время работы:

• металлический уголок – необходим для сборки жесткого опорного каркаса;
• стальная пластина – требуется для установки и крепления двигателя;
• 2 пары колес от садовой тележки или детской коляски;
• крепежная рейка или пара роторных дисков;
• 5-сантиметровый кусок трубы;
• шестерня и подшипник для соединения с трубой;
• ножи из стального полотна, которые можно снять с хозяйственной ножовки по дереву;
• болты, гайки, скобы и другая крепежная фурнитура.

Из инструментов конструктору потребуется сварочный аппарат, дрель с набором сверл по металлу, а также болгарка с комплектом дисков разного диаметра.

Техника безопасного использования

Самое первое, что нужно усвоить – косить мокрую траву нельзя! Тем более, заниматься этим во время дождя.

Перед непосредственным использованием агрегата, нужно убедиться, что:

• Он – исправен;
• Питающий кабель не поврежден;
• Ходовая часть нигде не заклинена (колеса свободног вращаются);
• Болты – не расшатаны;
• Сам движок – не шатается на крепеже.

Сильные вибрации в процессе работы — обычное явление. Поэтому нужно перед включением в сеть убедиться, что ничто не разболтано, не выпадет в процессе работы. При необходимости, подтянуть крепежные болты.

Важно убедиться, что в траве не валяются камни бутылки и прочее, что может повредить ножи.

Чистить ножи от травы только при отключенной от электросети газонокосилки.

Читайте также: Теплоотдача 1 метра стальной трубы таблица – Теплоотдача стальной трубы таблица — Отопление

Следить за тем, чтобы кабель не терся об асфальт, бордюры и прочую жесткую поверхность.

Комбайн Енисей: технические характеристики, обслуживание, ремонтопригодность, надежность и эффективность (115 фото)

Самодельный комбайн: как и из чего построить миникомбайн для уборки урожая. 130 фото и видео инструкция постройки машины

Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)

Тщательно соблюдая эти нехитрые правила, можно уберечь себя от неприятностей и спокойно покосить траву, сделать свой газон – идеальным.

Газонокосилка из болгарки – как сделать своими руками?

Простая механическая газонокосилка собирается из болгарки и небольшой тележки для перевозки воды. Готовую конструкцию лучше всего сделать разборной. Для этого бытовой инструмент нужно крепить при помощи болтов и стяжек.

Во время сборки косилки потребуется:

1. Зафиксировать болгарку на тележке, используя для этого гайки и болты, которые будут вкручиваться в кронштейны;
2. Сделать нож – для этого потребуется кусок металлической пластины толщиной не менее 5 мм. Нож может быть круглым или 3-лопастным. Первый вариант подходит для скашивания густой поросли, а второй – для борьбы с крупными сорняками. Также можно использовать стальной тросик, который нужно обмотать вокруг металлической шайбы, высотой примерно 3 см. Такой нож сможет справиться с любым типом растительности;
3. После этого поверх болгарки потребуется установить стальной или пластиковый короб, который защитит ее от влаги и травы.

Готовая конструкция выделяется простотой в эксплуатации и не требует регулярного обслуживания. Все, что нужно от оператора – это следить за температурой болгарки и своевременно очищать нож от остатков растительности.

Культиватор

Для моторизованной обработки почвы производят культиватор из триммера своими руками. Мощность мотора должна составлять не менее 2 л. с. При использовании электротриммера надо запастись удлинителем, чтобы производственный процесс происходил по всему участку.

Главная деталь мотокультиватора — насадка. В качестве нее подходят прутья садовых вил длиной 10-15 см.

Изготовление детали происходит так:

• сначала необходимо расплющить зубья на ширину 1 см;
• на наждачном круге заточить режущие лезвия для фрез;
• из металлического листа электролобзиком вырезать кольцо диаметром 10 см;
• заготовку отшлифовать;
• приварить 3 фрезы к стальному кругу на равном расстоянии друг от друга.

При наличии обратной резьбы насадку накручивают, предварительно сварив трубу с гайкой.

Мототяпка

А также, помимо самодельной насадки для культивации, которая в паре с мотокосой вполне может заменить легкий мотоблок; можно триммер превратить в мототяпку для прополки сорной травы.

1. Для изготовления насадки потребуется толстый лист нержавейки, из которого выпиливается круг.
2. В центре круга делаем отверстие для стыковки его с триммером, а также необходимо просверлить небольшие отверстия (подбираются по диаметру болтов, которые понадобятся позже) по всей плоскости круга.
3. В отверстия закрепляем гайками болты.

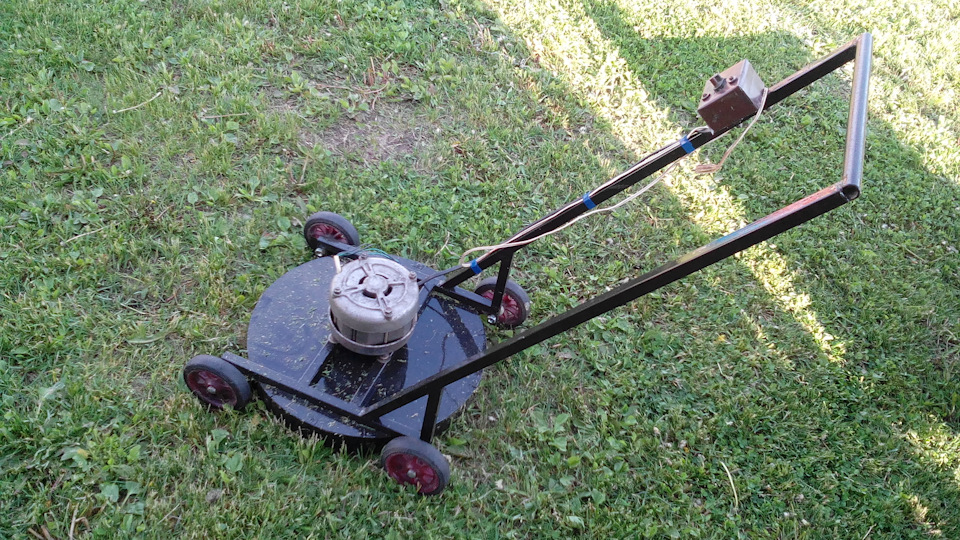

Мой вариант газонокосилки своими руками.

Все те у кого есть деньги на заводскую газонокосилку пожалуйста мимо! Это для тех кому жалко денег на газонокосилку и для тех, кто любит мастерить. Вот мой вариант газонокосилки из стиралки.

Итак. Имеется двор, покрытый не плиткой, не брусчаткой а травой и летом она разрастается и становится неприглядно. Взяв триммер и скосив траву, но то ли я косить не умею или еще что то, но не то. В интернете увидел газонокосилку своими руками из мотора от стиралки – дешево и сердито! Для меня самое то. Собрав данное чудо из средств металлолома пришел к восторгу, все работает и косит ровно, вот результат который я хотел. И главное вещь не убиваемая. Вот мой первый вариант, так сказать на пробу.

Мотор от стиралки, на шкив нагрев фитинг полипропиленовый надел и просверлил насквозь отверстие хотел болт насадить, но и так крепко вышло, там паз есть на шкиве и пластмасса и туда зашла застопорив. Нож из простой железки шириной 3-4 см и в диаметре 35 см. Нож от пола на высоте 4,5 см. Мотора хватает на нормальную траву, на очень густой траве он останавливается. Но после того как первый раз прошел, второй раз уже ни разу нигде не тормозил. Мотор греется, после прохода 70 м2 даем мотору остыть, дабы не сгорел. Косил 1 раз в неделю. При покосе траву разбивает всю и получается как мульчирование, даже убирать не надо. А да по поводу камней на участке нет, поэтому все нормально.

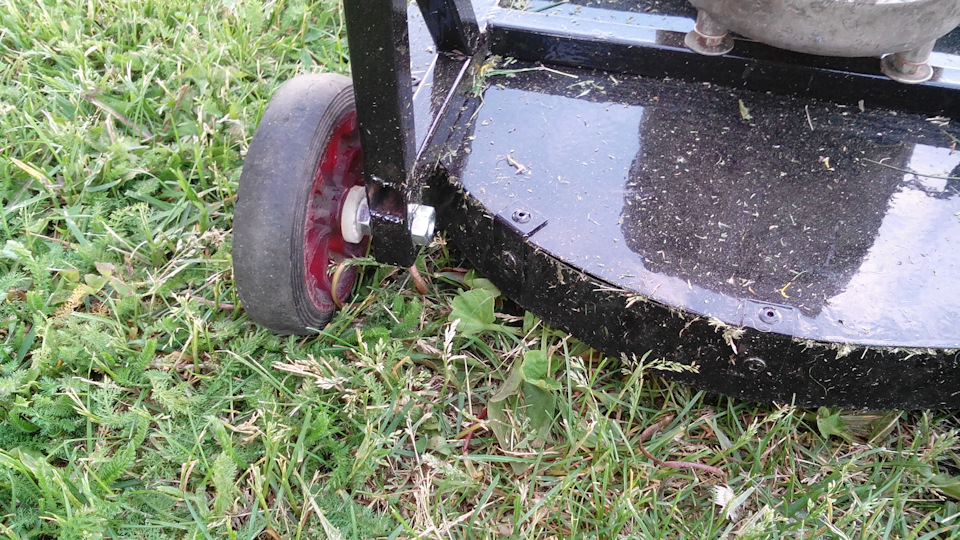

И вот настало время это все облагородить и сделать нормальную косилку, так как на деревянной разболтались все деревянные колеса. Собрав все детали на металлоприемке- мотор от стиралки, кнопку пусковую, колеса от коляски, пила дисковая 470*50 мм, крышку от железной бочки и полоску железа и из имеющихся профиля 20*20 мм и куска трубы диам. 16 мм соорудил следующее чудо.

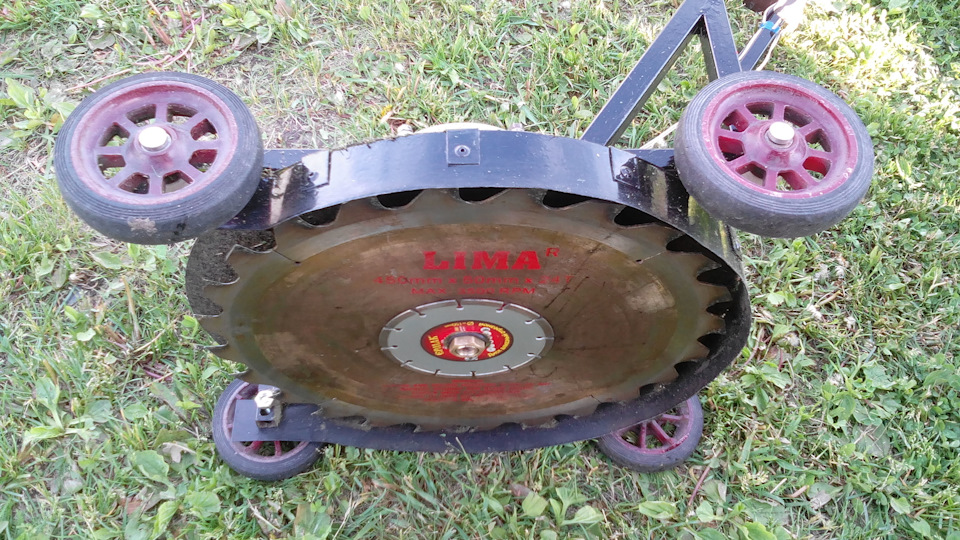

На шкиф одел все также паяльником нагрев фитинг полипропиленовый и надел на шкиф, просверлив насквозь отверстие болтиком застопорил, так как диск как маховик крутит будь здоров. Диск пильный надел через проставку на 50 мм. По диаметру биения почти нет, а вот верх-вниз получился разброс в 7 мм, ну не критично, токарного то нет. Высоту скоса травы оставил также 4,5 см. Проход увеличился, ну и масса тоже – 16-17 кг. За счет пилы циркулярной, она работает как маховик, даже при густой траве диск притормаживает но не останавливается за счет инерции. С этим мотором прошел все 180 м2 и не нагрелся сильно – можно проходить без передышки.

Итог таков, я доволен, так как денег потрачено ну максимум 500 руб. Работает без нареканий и с поставленными задачами справляется на ура. Сломаться чему то просто не реально.

21.06.2017
Поработав газонокосилкой не понимал почему то не так красиво получается как старой своей косилкой. В итоге подумал попробовать сделать нож наподобие как на старой. Сделал из полотна ножовки по дереву. После покоса результат меня обрадовал, но не понятно почему пильный диск не дает такого результата, не понятно. В итоге сейчас пользуюсь ножом как на картинке и результат отличен, раскручивается за доли секунды, но на большой траве все таки останавливается, так как нет инерции как на диске.

Газонокосилка из дрели собственными руками: пошаговая инструкция с чертежами и фото

Чтобы создать газонокосилку самостоятельно, нужно обладать минимальными навыками в строительстве, а также понимать что-то в сборке механизмов. У самодельной газонокосилки есть множество готовых схем, поэтому импровизировать в этом случае точно не придётся. Главным плюсом газонокосилки своими руками будет её низкая стоимость. Все нужные детали владелец берёт из старых и неисправных устройств.

Качество работы газонокосилки будет напрямую зависеть от показателя мощности мотора, а также остроты ножей. Применять для создания самодельной модели газонокосилки дешёвую сталь не следует, так как она может испортить всю работу. Мастера советуют применять для этого высококачественную сталь. Точить её следует неравномерно: остро к концам, а к месту крепления оставлять тупой. Таким образом не будет наматываться растительность на винт и не произойдёт засорение двигателя.

По удобству в использовании и функциональности готовая газонокосилка из магазина будет лучше, чем косилка своими руками. В заводской модели есть сразу несколько скоростей, можно самостоятельно регулировать высоту расположения ножей, от неё исходит меньше шума.

Улучшить готовую самодельную конструкцию можно. Опытные механики советуют создавать газонокосилки с регулируемой длинной ручки, травосборником, страховыми бамперами, возможностью смотреть за высотой кошения, в некоторых случаях такая модель даже совмещается с велосипедом.

Решив создать газонокосилку своими усилиями, нужно рассмотреть все основные достоинства и недостатки конструкции, ведь самостоятельно создать такое изделие по силам не всем.

Колесики для газонокосилки.

На шарикоподшипниках крепим три деревянных колеса. Не думаем, что будет большой ошибкой использовать колесики из других материалов, например от старого детского велосипеда или коляски.

Итогом наших стараний становится вот такая конструкция. Теперь наступает, пожалуй, самый ответственный момент – крепление электродрели.

Необходимые комплектующие

Простейший вариант газонокосилки включает в себя следующие детали:

• ножи;
• двигатель;
• колёса;
• ручки для управления конструкцией;
• защитный кожух;
• каркас, на который будут крепиться все узлы косилки;
• детали для управления системой: УЗО, включатель, кабель и вилка для подключения электричества.

Каркас самой лёгкой модели будет включать в себя металлический лист с толщиной от 2 до 3 миллиметров с отверстием в середине для прохода вала двигателя. Лист совмещается с рамой из металлических углов. К листу сверху крепится двигатель, снизу устанавливается кожух с защитой, по бокам оси монтируются колёса, а также ручки для управления устройством.

Если в изделии используется фланцевый двигатель, то его можно крепить к самому листу, просверлив в последнем отверстия, которые будут идентичны отверстиям во фланце. Если двигатель классического типа, то к листу нужно обязательно приварить либо прикрутить несколько перпендикулярных стоек из угла так, чтобы они совпадали с лапами двигателя.

В уголках делаются специальные отверстия для крепления двигателя. Если отверстия создавать в качестве пазов, то это поможет совместить при креплении двигатель с каркасом. Такая сборка будет очень полезна для подбора оптимальной высоты резания травы. Проще всего будет создать отверстия для разного расположения двигателя по высоте.

Центральным местом газонокосилки будет узел, который будет состоять из оправки с закреплёнными на её поверхности короткими ножиками (также может использоваться одно длинное лезвие).

Техника безопасности

Вероятность аварии для самодельной газонокосилки выше, чем для фирменной, поэтому рекомендуется придерживаться таких правил:

1. Нельзя стричь мокрый газон и оставлять устройство на улице во время дождя. Защита от влаги в нем не предусмотрена, поэтому вероятны короткое замыкание и удар током.
2. В радиусе 30-ти м от работающей косилки не должно быть детей и животных: из-под устройства может вылететь камень либо оторвавшийся нож.
3. Пользователю следует надеть длинные брюки и закрытую обувь.
4. В случае заклинивания ножа или иной поломки заниматься ремонтом можно только после обесточивания устройства.
5. Нельзя отходить от косилки, не выключив ее.

Перед стрижкой осматривайте газон на предмет камней, игрушек и других предметов.

Выбор двигателя

Наилучшим вариантом в этом случае станет асинхронный электродвигатель с мощностью от 500 до 600 Вт и выше. Количество оборотов при такой работе достигает 3000 в минуту. Большим достоинством асинхронной модели двигателя считается его тихая работа. Чем выше показатель оборотов двигателя, тем качественнее и ровнее происходит стрижка травы.

Вообще, качество кошения будет определено не скоростью вращения ножей, а линейной скоростью движения режущей кромки относительно растительности. При одном и том же количестве оборотов в минуту линейная скорость резцов становится выше, исходя из величины захвата (диаметр окружности, по которой совершает вращение режущая кромка).

Поэтому при большом хвате (больше сорока сантиметров) число оборотов устройства может значительно снижаться. Но в этом случае показатель мощности мотора должен быть больше, чтобы преодолеть увеличивающееся сопротивление. Практика показала, что работоспособной является такая конфигурация: захват — 50 сантиметров, мощность двигателя — 1кВт, количество оборотов за одну минуту — 1500. Но косить траву, хотя и хуже, будет и двигатель с мощностью 500 Вт и частотой вращения 1500 оборотов в минуту. При небольшой мощности мотора нужно регулярно подтачивать ножики.

Для подключения трехфазного двигателя к однофазной системе нужно использовать принцип с рабочим и пусковым конденсатором. Информацию о таком подключении можно легко найти в интернете. Также легко будет найти формулу расчёта нужной ёмкости для конденсаторов. Чаще всего в конструировании используют около 200 мкФ для двигателя с мощностью 2 кВт. Для мощности 500−600 Вт хватит всего 60−80 мкФ.

Создавая для двигателя специальный кожух, нужно обязательно помнить про отверстия для осуществления охлаждения устройства.

Создать газонокосилку своими усилиями можно, применяя для этого простую электрическую дрель с числом оборотом до 3000 в минуту. Придумать метод установки дрели к каркасу будет просто. Но для этого нужно понимать, что по надёжности и продолжительности работы дрель нельзя сравнивать с асинхронным двигателем, именно поэтому если придётся косить большую площадь участка с травой, то лучше всего подумать в приобретении мощного двигателя.

Дрель лучше всего подойдёт для создания отдельного самостоятельного триммера. В дрель будет очень легко установить ножи. Нож с отверстием по центру зажимается специальной гайкой на болте, а болт зажимается в патроне дрели.

Создание оправки

Самая простая конструкции оправки выглядит как диск либо полоса с фланцем, в которой есть специальное отверстие, равное диаметру вала двигателя. Процесс создания оправки такой:

1. Фланец надевается на вал и стопорится на нём, к полосе либо диску крепятся ножки. Общий диаметр листка будет напрямую зависеть от нужной ширины захвата и длины ножей. Для готовой оправки можно применять шкив с посадочным диаметром, подходящим к валу с двигателем. Это поможет избавиться сразу от двух трудностей — центровки оправки и её установки. Но шкив при этом должен быть надёжным и крепким.
2. Оправку нужно закрепить на вал двигателя. Чаще всего это делается болтами, которые вворачиваются во фланец перпендикулярно оси вала.
3. В виде оправки можно применять камнедержатель для точила. Чтобы на вал не наматывалась лишняя трава и не портила его, можно закрыть его с помощью консервной банки.

Если нужного шкива либо остальных подходящих деталей не будет, то придётся заказать создание детали у токаря либо сделать её своими руками из трубы нужного диаметра и приваренных к ней кругов и полос. В этом случае есть три трудности: поиск подходящей по длине трубы, обеспечение перпендикулярности привариваемой полосы или же круга к трубе и центровка оправки после создания. При приложении некоторых усилий все трудности можно будет легко решить.

Ручка

В этом качестве можно использовать один из следующих элементов:

• ручку от коляски;
• пластиковую водопроводную трубу;
• черенок от сельскохозяйственного инструмента.

Из этих элементов собирается П-образная конструкция.

Оптимальная длина для пользователя со средним ростом — 90 см.

На металлическую ручку в зоне хвата рук с целью электроизоляции надевают резиновый шланг. Вверху в непосредственной близости от рук пользователя крепится аварийная кнопка для экстренного останова мотора.

Крепление ножек и колес

Ножками для такого прибора могут служить полоски инструментальной стали с общей толщиной 2−3 миллиметра и шириной от 20 до 50 миллиметров. Чем меньше будут ножки, тем лучше будет резать. Но толстый нож намного прочнее. Учитывая встречающиеся во время кошения кочки и другие препятствия в виде камней и посторонних предметов, прочность играет большое значение. Конструирование ножек выглядит следующим образом:

1. Ножи к изделию могут крепиться двух видов. Первый — это нож в виде длинный полосы, который устанавливается на оправку симметрично оси. Длина ножика при этом должна совпадать с шириной захвата — 30−50 сантиметров. Заточенные концы полос играют роль резцов. Оправка и нож могут представлять собой цельную неразъёмную деталь, к которой крепится либо приваривается фланец с отверстием под посадку.
2. Второй тип — два коротких ножа с длиной 50−80 миллиметров, которые устанавливаются по краям под углом 180 градусов. Они могут быть расположены прямо или же с небольшим наклоном. Крепить ножи можно двумя либо одним болтом. Первый метод считается более надёжным, но крепление одним болтом даёт ножу складываться и не ломаться при столкновении с камнем либо бугром. Крепления складных ножей нужно обязательно осматривать, так как со временем они могут перетереть винты.
3. Сталь у ножей должна быть прочной, ни в коем случае не хрупкой, в противном случае их придётся очень скоро заменять. Такая конструкция может даже нанести вред человеку, в случае если один из ножей отлетит в сторон. Опыт мастеров показал, что для этой цели подойдет полотно ножовок по дереву с толщиной в два миллиметра.
4. Для изготовления ножа на полотне отмечаются две заготовки в виде полос, которые вырезаются болгаркой. В заготовке высверливаются отверстия для последующего крепления. Далее остаётся лишь заточить нож, установить его на оправу и отцентрировать.

Если сверлить отверстия довольно трудно, тогда разрешено положить полотно на металлическую поверхность с отверстием большего диаметра, чем отверстие в полотне, после ударить пробойником. Выступ, которые возник после удара, снимается напильником (если металл довольно мягок) либо на точиле. Если отверстие не подходит по диаметру, то процесс повторяется ещё раз.

Вариантов создания функционирующих ножек довольно много, как и материалов для их создания. Очень важно хорошо наточить их, отцентрировать (чтобы не возникало никакой вибрации) и надёжно скрепить. При креплении ножей к оправке нужно применять шайбы-ровер и контргайки. Без этого болты крепления начнут откручиваться из-за вибрации.

Режущие кромки лучше всего создать немного загнутыми вниз, как у заводских моделей газонокосилок. Это намного замедлит процесс наматывания травы на вал двигателя устройства. Также можно создать специальный диск, который закроет вал. Если мощность двигателя близка к мощности фирменных изделий, можно приобрести специальный качественный нож для газонокосилки.

Диаметр и расположение колёс нужно подбирать так, чтобы ножи находились на общем расстоянии от 5 до 6 сантиметров от поверхности грунта. Такая высота кошения считается оптимальной для газона. Если растительность будет срезаться на большой высоте, то она будет сгибаться, пропуская над собой ножи и оставаться несрезанной. Более низкая стрижка очень трудна с таким устройством по причине неровности земли.

Электродрель — сердце электрической газонокосилки.

Электродрель – это, собственно, двигатель газонокосилки, на котором устанавливается нож. Инструмент можно брать любой мощности, так как на срезание травы не требуется много усилий. Мощность нашего инструмента составляет 250 Вт. Еще он должен быть оснащен длинным электрошнуром или же можно взять хороший удлинитель.

Нож сначала насаживается на болт, соответствующего отверстию диаметра, и плотно затягивается гайкой. Не забываем подложить шайбу.

Закрепляем выступающую часть болта в дрели. Дрель устанавливаем в держатель строго вертикально вниз, плотно затягиваем болты. При включении инструмента в сеть, нож должен вращаться, наподобие пропеллера. Высоту ножа регулируем непосредственно на газоне, для этого поднимаем или опускаем держатель для дрели в пазах боковых стоек.

Перед работой газонокосилки необходимо убедиться, что все болты очень хорошо затянуты. Перемещать газонокосилку по лужайке и маневрировать ею можно наподобие санок – при помощи веревки, привязанной к верхней горизонтальной планке, ближе к углам соединения с вертикальными стойками. Или же в дополнение приделать ручку и катить ее как детскую коляску перед собой, контролируя траекторию движения.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение
