Устройство крыши под металлочерепицу

Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель.
Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь.
Специальная насадка на дрель ― «сверчок». Она тоже пригодится для резки кровельного материала.
Нож, чтобы резать утеплитель.
Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием.
Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде.
Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала).
Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.


«Тёплая» кровля	«Холодная» кровля

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

мембран (их монтируют без провиса, вплотную на теплоизоляцию);
плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

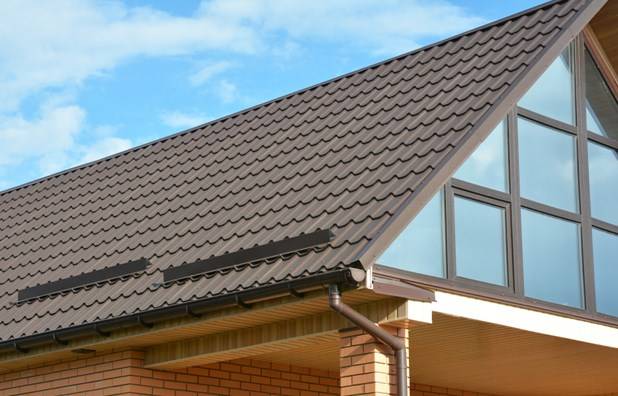

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

усиливает конструкцию скатов;
является основой, на которую крепят кровельный материал;
равномерно распределяет нагрузку на стропильную систему.

Монтаж обрешётки подробно описан в статье ….

Этап 6. Кровля из металлочерепицы: как монтировать кровельный материал и доборные элементы

Когда тепло-, гидро-, пароизоляция и обрешётка готовы, можно монтировать металлочерепицу и стандартные элементы отделки. Рассмотрим, какие элементы монтируют до установки кровельного материала, а какие ― после.

Монтаж доборных элементов (до установки металлочерепицы)

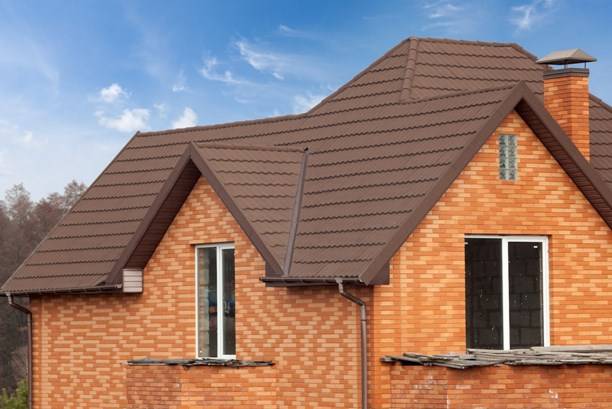

Как монтировать карнизные планки?

Карнизные планки выполняют следующие функции:

Защищают карнизные свесы от осадков.
Придают кровле законченный и эстетичный вид.

Карнизные планки монтируют после того, как установят держатели жёлоба и сам жёлоб.
Этот элемент укладывают на обрешётку, нахлёст одной планки на другую должен составлять 50–100 мм.
Уложенные планки фиксируют на обрешётке с помощью саморезов через каждые 300 мм.

Внимание: нижний край планки должен закрывать верхний край водосточного жёлоба.

Как монтировать планки ендовы?

Ендова ― конструктивный элемент кровли, который состоит из нижней и верхней планок. Нижнюю планку монтируют до установки металлочерепицы, верхнюю ― после.

Подробная информация о монтаже планок ендовы ― в статье ….

Как монтировать планки примыкания?

Планки примыкания обеспечивают герметичность в местах прилегания металлочерепицы к стенам и дымоходным трубам. Благодаря этим элементам в подкровельное пространство не попадают пыль или осадки.

С помощью планок примыкания монтируют внутренний и внешний фартук. Внутренний фартук устанавливают до монтажа металлочерепицы, внешний ― после.

Если вам нужна подробная информация о монтаже этих элементов, просьба перейти по ссылке ….

Монтаж металлочерепицы

Порядок установки листов металлочерепицы на обрешётку

В зависимости от длины листов и скатов, последовательность укладки листов различается.

Вариант 1. Листы соответствуют длине скатов

Мы рекомендуем заказывать листы металлочерепицы той же длины, что и скаты. Вам не придётся тратить время на подрезку материала. Также будет меньше избытков, а значит, меньше затрат.

Вариант 2. Листы короче, чем скаты

В этом случае листы укладывают в следующем порядке:

Сначала монтируют листы 1–4.
Стыкуют листы между собой.
Закрепляют саморезами.
Получившийся Г-образный фрагмент кровли выравнивают. Кромки листов должны быть параллельны торцу.

Фиксация металлочерепицы на обрешётке

Когда листы уложены и выровнены, необходимо закрепить металлочерепицу саморезами. Но для этого следует знать основные правила монтажа. Рассмотрим их ниже.

Какие выбрать саморезы?

Выбирайте кровельные саморезы. Они изготовлены из оцинкованной стали, устойчивы к коррозии. У них есть шайба с EPDM-прокладкой, которая позволяет распределять давление и герметизировать место крепления.

Какого размера должны быть саморезы для основного крепления металлочерепицы?

Оптимальный вариант ― 4,8х28 (35) мм.


Кровельный саморез 4,8х28 мм	Кровельный саморез 4,8х35 мм

Сколько саморезов использовать?

Рекомендуемое количество ― от 6 до 8 шт. на 1 кв. м металлочерепицы.

В какую часть металлочерепицы вкручивать саморезы?

В подошву волны. Это место, где металлочерепица находится максимально близко к обрешётке.

Под каким углом ввинчивать саморезы?

Саморезы вкручивают под углом 90 градусов.

Если саморез вкрутить под другим углом, каковы последствия?

Наиболее распространённые варианты:

в месте крепления на металлочерепице будет вмятина;
элементы кровли не будут прочно зафиксированы.

Как понять, до какого момента вкручивать саморезы?

EPDM-прокладка должна сплющиться примерно наполовину и выйти из-под шайбы на 1 мм.

Внимание: не перетягивайте саморезы, иначе вы повредите EPDM-прокладку. Она не будет выполнять свои функции ― герметизировать место крепления. Вода сможет попасть в резьбовую часть соединения и проникнуть в подкровельное пространство.

Саморезы вкручивают в хаотичном порядке?

Нет. При монтаже основного крепления следует соблюдать шахматный порядок.

Нужно ли вкручивать саморезы в каждый прогиб?

Нет, можно вкручивать их через волну. Крепление будет достаточно прочным.

Как фиксируют нижний ряд волн и горизонтальный нахлёст у профилей ЛАМОНТЕРРА, ЛАМОНТЕРРА X, МАКСИ, КАСКАД, МАКСИКАСКАД?

Для фиксации нижнего ряда волн и горизонтального нахлёста саморезы вкручивают перпендикулярно обрешётке в «подошву» через волну.

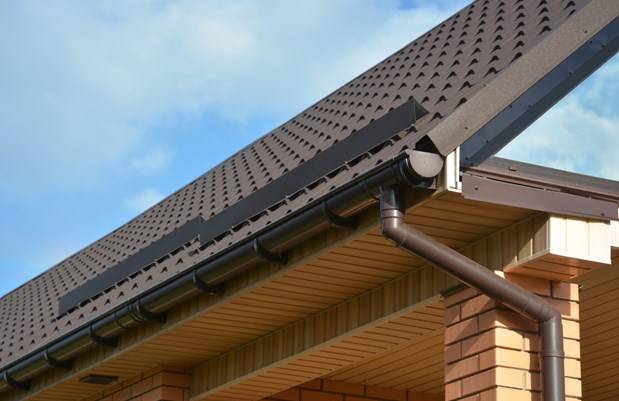

Монтаж доборных элементов (после установки металлочерепицы)

Когда кровельный материал уложен и зафиксирован, необходимо установить торцевые и коньковые планки.

Как монтировать торцевые планки?

Торцевые планки подходят для любых профилей металлочерепицы. С помощью этих элементов можно сделать торцы кровли более эстетичными ― кромки кровельного материала будут закрыты декоративными планками.

Какие саморезы понадобятся:

4,8х70 (80) мм ― для вертикальной фиксации.
4,8х28 (35) мм ― для боковой фиксации.

Последовательность монтажа:

Монтаж начинают с карниза и постепенно двигаются в сторону конька.
Торцевые планки монтируют одну на другую. Нахлёст составляет 50 мм.
Нижнюю кромку планок выравнивают по одной линии.
Уложенные планки прикрепляют саморезами к обрешётке с боковой и верхней сторон.
Саморезы должны располагаться на расстоянии 500–600 мм друг от друга.

Как монтировать сегментные торцевые планки?

Если вы выбрали новый профиль металлочерепицы (МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА), для оформления торцов кровли используйте сегментные торцевые планки. Эти доборные элементы повторяют очертания профиля.

От обычных торцевых планок отличаются:

Внешним видом (они не плоские, а ступенчатые).
Способом монтажа (их можно фиксировать сбоку и сверху либо сбоку и в торец).

Какие саморезы понадобятся:

4,8х70 (80) мм ― для фиксации сверху или в торец.
4,8х28 (35) мм ― для фиксации сбоку.

Порядок монтажа аналогичен монтажу стандартных торцевых планок.

Направление монтажа ― снизу вверх.
При укладке следите, чтобы нижние кромки планок образовывали ровную линию.
Планки укладывают внахлёст друг на друга.
Уложенные и выровненные планки необходимо закрепить с помощью саморезов сбоку, затем ― сверху (либо в торцевую часть профиля).

Как монтировать коньковые планки?

Коньковые планки обеспечивают вентиляцию и одновременно защищают подкровельное пространство от дождя, снега, пыли.

Эти доборные элементы подразделяют на два вида:

Круглые. Для монтажа таких планок потребуются заглушки. Тип заглушек зависит от вида кровли
- конусные используют, если кровля шатровая или вальмовая;
- простые применяют для всех видов кровель, кроме двух вышеуказанных.
Заглушки прикрепляют на торец планки посредством заклёпок или саморезов.

Планка конька плоская

Порядок монтажа одинаков для обоих видов планок:
1. Сначала в месте, где скаты примыкают друг к другу, устанавливают уплотнитель или коньковую вентиляционную ленту.
Уплотнитель бывает разным:
- универсальный;
- фигурный (перед монтажом нужно освободить вентиляционные отверстия, чтобы воздух свободно циркулировал).
1. После этого монтируют коньковые планки. Следите, чтобы нахлёст между ними составлял 100 мм.
1. Уложенные планки прикручивают саморезами 4,8х70 (80) мм к обрешётке. Как и в случае с металлочерепицей, саморезы ввинчивают не в каждую волну, а через одну.
Этап 7. Монтаж сопутствующих элементов

Не забывайте о сопутствующих элементах ― они необходимы для исправного функционирования «кровельного пирога», для защиты стен от осадков, для вентиляции подкровельного пространства и др. Подробная информация об их монтаже ― в следующих статьях: …

Как вы убедились, технология монтажа металлочерепицы довольно простая. Чтобы смонтировать кровлю, не обязательно быть профессионалом с внушительным опытом работы. Просто руководствуйтесь указанными выше правилами ― и всё получится!

Как купить квартиру по военной ипотеке 22 февраля 2023

Как сделать правильно устройство крыши под металлочерепицу

Качественно выполненные кровельные работы обеспечивают не только комфортные условия внутри помещения, но и защищают строительные конструкции от воздействия внешней среды, гарантирую надежную работу всех конструкций в течении всего срока эксплуатации здания.
В последние годы, ведущее место при строительстве коттеджей и малоэтажных домов занимают кровли из металлочерепицы.

Их применение обусловлено достоинствами такой крыши:
- надежность покрытия, обусловленная прочностью и долговечностью металлочерепицы;
- высокая художественная выразительность и возможность воплощения сложных дизайнерских решений;
- небольшой вес;
- экономичность;
- пожаробезопасность.
К недостаткам следует отнести низкую шумо и теплоизоляцию. Надежность крыши из металлочерепицы обеспечивает качественное выполнение всего комплекса работ при устройстве основания.

Подготовительные работы
1. Выполняются проектные работы в полном объеме с привязкой к строительной площадке.
2. Завозятся строительные материалы в нужном количестве и требуемого качества.
3. Демонтируется старая кровля, если в этом есть необходимость.
4. Проверяются геометрические размеры здания и делается корректировка, если это требуется.
Устройство крыш

Материал

Материал — брус и доска из дерева хвойных или лиственных пород, который прошел сушку в естественных условиях или в сушильной камере и имеет влажность не более 20%. Размер бруса определяется выбранной стропильной системой, расчетной нагрузкой и его назначением.
Важно, чтобы деревянные элементы были обработаны антисептиком и огнезащитным составом не только при их изготовлении, но и все свежие пропилы и стесы так же покрывались соответствующими составами.
Сечение элементов:
- стропила — 50 × 100, 50 × 150, 50 × 200;
- мауэрлат — 50 × 150, 50 × 200;
- карнизный свес — 40 мм.;
- лобовая доска — 40 мм.
- бруски-поперечины — 40×40.
- контробрешетка — 40×40
- обрешетка — 100×32, 100×40.
Мауэрлат

Это деревянный брус, который укладывается по периметру здания и служит для восприятия нагрузки от крыши и равномерному распределению ее на несущие стены. Укладывается он на железобетонный пояс или на армированную часть кирпичной кладки.

Под мауэрлат укладывается слой гидроизоляции, которой может служить рубероид. Крепление производится при помощи анкерных болтов.

Изготовление шаблона
- брусья, которые будут опорными ногами, обрезается так, чтобы один конец устойчиво стоял на мауэрлате, а второй находился в верхней точке крыши;
- нижние концы опорных ног закрепляются гвоздями;
- верхнюю часть соединяют внахлест;
- поперечину, если она предусмотрена проектом, соединяют с опорными ногами внахлест;
- демонтируется, разбирается и опускается на землю;
- по этому шаблону изготавливаются все стропила.
Стропила
- крайние, устанавливаются на мауэрлат и закрепляются гвоздями;
- используя отвес, их выставляют вертикально и закрепляют при помощи подпорок;
- между ними натягивается шнур так, чтобы было не меньше чем две нитки на каждом скате;
- каждую последующую стропильную конструкцию проверяют на положение в плане, на вертикальность и на совпадение плоскостей (по шнуру);
- следующие стропила закрепляют к ранее установленным при помощи распорок, которыми могут служить элементы будущей обрешетки;
- окончательное крепление между собой производится обрешеткой, а к мауэрлату — при помощи металлических уголков.
Карнизный свес

Предназначен для отвода воды во время дождя и снега зимой от стены здания. Вылет карнизного свеса (расстояние от стены до крайней точки) может быть от 0,4 м. до 1,5 м. Для его устройства кобылку (доску толщиной 40 мм) прибивают гвоздями к стропильной ноге так, чтобы она была ее продолжением.
Можно использовать для этой цели удлиненную стропильную ногу, но это усложняет конструкцию и приводит к неоправданному перерасходу бруса.

Лобовая доска

Она обеспечивает жесткость конструкции свеса. На торцы кобылки прибивается лобовая доска. По периметру здания к наружной стене прибивается брусок так, чтобы его низ был на одном уровне с низом лобовой доски и они соединяются брусом-поперечиной.
Брус-поперечина служит для предания прочности конструкции и для устройства подшивки, которая должна обеспечить, хороший внешний вид, циркуляцию воздуха и предотвратить попадание в структуру металлочерепичной крыши птиц.

Пароизоляция

Устраивается для защиты утеплителя от влажного воздуха чердачного помещения.
Выполняется из пароизолирующей пленки, которая состоит из трех или из четырех слоев.
- Трехслойная паронепроницаемая подкровельная пленка, например «Паробарьер» отличается тем, что средний слой у нее армированный и это увеличивает ее прочность.
- Четырехслойная (Антиконденсат) имеет то достоинство, что нижний слой выполнен из нетканого текстиля и способен задерживать в себе влагу, которая постепенно испаряется.
Выбор способа защиты от влаги зависит от условий эксплуатации и делается на стадии проектирования.
Закрепляется пароизоляционная пленка на нижней (внутренней) плоскости стропил. Укладка ее начинается с низа и ведется параллельно коньку таким образом, чтобы пленка имела прогиб между стропилами в 2 см. Такой прогиб предотвратить возможное повреждение пленки при изменении температуры воздуха. Каждый последующий слой перекрывает предыдущий от 10 до 20 см. Нахлест в 15 см обозначен на лицевой стороне пленки, что значительно упрощает ее укладку. Монтажное крепление пленки осуществляется степлером или нержавеющими гвоздями с широкой шляпкой. Проектная фиксация — элементами внутренней отделки чердачного помещения.

Утеплитель

Позволяет не только снизить теплопроводность крыши, но и устранить главный из ее недостатков: низкая звукоизоляция. Для утепления целесообразно использовать минераловатные плиты или стекловату. Они изготовлены из натуральных материалов (экологически чистые), имеют отличные теплоизоляционные характеристики, не горючие и дышат, т.е. воздухопроницаемые.
Укладывают утеплитель на пароизоляцию между стропилами, используя плиты или полосы, которые на 3-4 см. шире, чем расстояние между несущими конструкциями. Это позволяет качественно заполнить все пространство, предназначенное для утепления. Толщина определяется теплотехническим расчетом, но она должна быть на 3-5 см. меньше, чем высота стропил, что обеспечит хорошую вентиляцию металлочерепичной крыши.

В последнее время все чаще используют жидкий пенопласт. Его достоинства: простая технология и хорошее заполнение всего пространства.

Но надо учитывать и то, что воздухопроницаемость этого материала низкая и изготовлен он на основе полимеров. Его укладка сводится к тому, что жидкий пенопласт наносится слоем, нужной толщины.

Гидроизоляция

Предназначена для защиты утеплителя от:
- конденсата, который образуется на нижней плоскости металлочерепицы при высокой влажности и низкой температуре наружного воздуха;
- дождевой или талой воды, которая может попасть через дефекты, образовавшиеся при укладке металлочерепицы;
- пыли и грязи.
Устройство гидроизоляции выполняется такими пленками:
- обычная, армированная, состоящая из двух или трех слоев;
- супердиффузионные мембраны, обладающие хорошей паропроницаемостью, что позволяет отказаться от двух уровней вентиляции и укладывать металлочерепицу на гидроизоляцию без устройства зазора;
- антиконденсатные, способные удерживать большое количество влаги, которая испаряется при изменении параметров внешней среды или условий вентиляции.
Технология устройства гидроизоляции такая же, как у пароизоляции и отличается только следующим:
- пленка укладывается по верхней плоскости стропил с обязательным устройством прогиба не менее 2 см.;
- зазор от гидроизоляции до слоя утеплителя — 3-5см.;
- без зазора укладываются супердиффузионные мембраны;
- в подшивке свеса и в коньковой зоне обеспечивается вентиляционные щели.
Контробрешетка

Устраивается для создания вентиляционного зазора в подчерепичном пространстве и фиксации гидроизоляционной пленки.
Контробрешетка выполняется из бруса хвойной породы сечением 40×40, который прибивается к стропильной ноге по всей длине ската.

Обрешетка

Служит основанием для крепления металлочерепицы. Выполняется обрешетка из доски хвойной породы 100×32 в том случае, если расстояние между стропилами не превышает 90 см. При большем шаге, толщина доски должна быть не меньше 40 мм.

Монтаж обрешетки начинается с первой доски, которая толще, чем остальные на 15 мм. и прибивается внизу ската крыши. Каждая следующая доска крепиться с шагом, равным длине черепицы.
В местах, где конфигурация крыши сложная (ендова, слуховые окна, вентиляционные трубы), обрешетка выполняется всплошную.
Строгое соблюдение технологии выполнения перечисленных работ обеспечит надежное функционирование крыши, а значит и комфортные условия во всех помещениях здания.
И в дополнение небольшое видео о порядке монтажа.

Устройство теплой и холодной крыши под металлочерепицу их особенности

Кровля из металлочерепицы сочетает в себе доступную стоимость, простоту монтажа и надежную защиту от осадков. Совокупность перечисленных факторов делает данный вариант обустройства жилых домов одним из наиболее популярных. К важному преимуществу крыши с такой конструкцией является возможность проведения монтажа с минимальным количеством трудозатрат. Главное знать, каким может быть устройство крыши из металлочерепицы и какие особенности ждут на разных этапах выполнения работ.

Требования к конструкции кровли под металлочерепицу

Согласно рекомендациям производителей, металлочерепицу лучше монтировать на простые скатные кровли. Важным параметром является угол наклона ската. Допускается монтаж металлочерепичных листов на крыши с уклоном не меньше 14 градусов.

Под укладку металлочерепичных листов обязательно выполняется установка каркасной конструкции – обрешетки. В зависимости от угла наклона и конфигурации, устройство крыши под металлочерепицу может быть следующим:
- Угол кровли от 14 до 20 градусов. Может применяться исключительно сплошная обрешетка из щитовых или дощатых материалов.
- Угол кровли от 21 градуса и более – допускается использование сплошной и разреженной обрешетки.
- На изломах ската, в местах стыка кровельного материала с выступающими элементами здания (вентиляционные, дымоходные трубы, ендовы, коньки, люки, мансардные окна) должна устанавливаться усиленная обрешетка.
- На малоскатных кровлях (скатах с малой площадью) производится установка сплошной опорной каркасной конструкции.
Схема устройства крыши из металлочерепицы зависит, предусматривается ли в конструкции утеплитель. Это влияет на конструкцию кровельного пирога, расчет стропильной системы, выбор кровельных материалов, сложность и стоимость монтажных работ.

Конструкция теплой кровли из металлочерепицы

Строительство теплой крыши позволяет сократить теплопотери чердака, повысить шумоизоляцию дома и улучшить условия проживания в жилом доме. Устройство крыши с утеплением из металлочерепицы предполагает обязательное присутствие в кровельном пироге следующих слоев:
- Пароизоляционная мембрана. Монтируется под утеплителем для его защиты от попадания влажного воздуха в структуру.
- Утеплитель. Является барьером для выхода тепла из помещения наружу.
- Каркасная конструкция. Состоит из стропильной системы и обрешетки. Необходима для опирания остальных слоев кровельного пирога, восприятия нагрузок и передачи их на стены здания и его фундамент.
- Гидроизоляция. Предотвращает попадание внутрь теплоизоляционного материала конденсата и дождевой воды при возможных протечках.
- Контробрешетка. Элемент, который необходим для формирования вентиляционного зазора между гидроизоляционной мембраной и внешним кровельным покрытием.
- Обрешетка. Каркасная конструкция, на которую опирается стальной металлочерепичный лист.
- Металлочерепица – внешний слой крыши, предназначенный для защиты подкровельного пространства от дождевой и талой воды, ультрафиолета, прочих атмосферных и механических воздействий. Внешнее декоративное полимерное покрытие делает здание красивым и аккуратным.
Холодная крыша из металлической черепицы и ее устройство

Для укрытия зданий технического, производственного, хозяйственного значения может использоваться более простой вариант – монтаж холодной кровли. В данном случае, в кровельном пироге отсутствует слой теплоизоляции и пароизоляции. Это упрощает строительство, сокращает время выполнения кровельных работ и их стоимость.

Крыша из металлочерепицы без утепления имеет следующие типовое устройство:

Устройство кровли из металлической черепицы – инструкция по монтажу

Строительство и теплой, и холодной крыши выполняется пошагово. При возведении конструкции с утеплителем, сначала делается устройство кровли под металлочерепицу для холодного чердака. Дальше крепят слой утеплителя, устанавливают пароизоляцию, производят внутреннюю подшивку.

Особенности монтажа стропильных ног

Стропильные ноги являются несущим элементом для крепления остальных деталей кровельного пирога. По этой причине, важно выполнить правильный расчет нагрузок, которые будут они воспринимать. В расчете учитывается вес всех кровельных материалов, площадь ската, снеговая и ветровая нагрузка. Исходя из этого выбирается сечение бруса под стропильные ноги. В большинстве случаев оно составляет 50х150 мм. параметр может увеличиваться:

Если выполняется устройство теплой крыши из металлочерепицы, то обязательно учитывается ширина используемой теплоизоляции. Поскольку она монтируется между стропильными ногами враспор, то шаг между брусом должен быть на 15-20% меньше ширины утеплителя.

Особенности укладки слоя гидроизоляции

Поверх стропильных ног укладывается гидроизоляционный слой. Его монтаж выполняется как параллельно коньку, так и перпендикулярно ему. При параллельном монтаже начинают стелить гидроизоляцию от карниза, при перпендикулярном – от торцевой доски. Полотна укладывают с нахлестом в 15-20 см. Обязательно нужно проклеить стыки, во избежание протечек.

Рекомендации по выбору гидроизоляции при устройстве кровель из металлочерепицы следующие:

Особенности монтажа контробрешетки

Контробрешетка устанавливается с целью получения зазора между гидроизоляционной мембраной и металлочерепицей. Она является обязательным элементом как в устройстве холодной крыши из металлочерепицы, так и в теплой конструкции. В зазоре циркулирует воздух, который предотвращает образование конденсата и выводит пар наружу.

Особенности контробрешетки следующие:

Особенности установки карниза на кровле

Устройство карниза крыши из металлочерепицы выполняется между этапами строительства обрешетки и до момента монтажа внешнего покрытия.

Особенности обрешетки в устройстве кровель из металлочерепицы

Для разреженной обрешетки под крепление металлочерепицы используют доску сечением 100х25 мм или 150х25 мм, для щитовой – плиты ОСП или другого типа. Деревянные элементы прибивают параллельно коньку, начиная от лобовой доски.

К особенностям устройства обрешетки под металлочерепичную кровлю относятся:

Особенности монтажа утеплителя в устройстве теплой кровли

Утеплять кровлю из металлочерепицы лучше всего минеральной ватой. Данный теплоизоляционный материал имеет низкую теплопроводность, существенно снижая потери тепла. Его волокнистая структура позволяет отводить пар и не формироваться конденсату внутри кровельного пирога.

Особенности крепления кровельных доборов

Если выполняется устройство простой двухскатной крыши из металлочерепицы,, то после крепления листов монтируют:

Доборные элементы устанавливают внахлест, чтобы обеспечить отсутствие протечек. Крепление выполняют исключительно с помощью кровельных саморезов с уплотнительной прокладкой.

При строительстве сложных крыш дополнительно может потребоваться монтаж других типов кровельных доборов. Это могут быть ендовы, планки примыкания и прочее. В местах крепления кровельных доборов обязательно обустраивается усиленная сплошная обрешетка. Также она нужна под устройство снегозадержателей, переходных мостиков.

Что надо знать про обустройство кровли из металлочерепицы: выбор материалов и этапы работ

Кровля из металлочерепицы – это современное и популярное решение, простота укладки и доступные цены. Материал имеет хорошие эксплуатационные характеристики и может использоваться на крышах различных конфигураций. Соблюдение технологии укладки позволяет создавать долговечную кровлю, обеспечивающую высокий уровень защиты подкровельного пространства и помещений от ветра, холода и осадков. Укладкой металлочерепицы должны заниматься квалифицированные специалисты, чтобы обеспечить самый лучший результат. Процесс укладки этого материала имеет некоторые отличительные особенности. При обустройстве такой кровли надо заранее определиться с типом материала и утеплением.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли различных типов, воспользуйтесь следующим калькулятором:

Холодная или теплая кровля

Существует два типа кровли с использованием этого материала, которые отличаются своими характеристиками. В холодной кровле не используется утеплитель, подходит для тех случаев, когда утеплитель можно проложить в перекрытии чердака. Теплая кровля делается в тех случаях, когда жилое пространство располагается непосредственно под крышей.

Используется два слоя материалов – гидроизоляция (для защиты внутреннего помещения от возможного конденсата) и металлочерепица. Оба слоя отделяются друг от друга контробрешеткой и обрешеткой, делается вентиляция в месте стыка скатов. Для гидроизоляции используется ПВХ или толстая пленка, нельзя допускать полное натяжение материала, пленка должна провисать примерно на 25 мм, что улучшает стекание влаги. Гидроизоляционный слой крепится к стропилам и фиксируется под обрешеткой.
- Теплая кровля.
Основа конструкции такого типа утеплитель, выполняющий дополнительно функцию звукоизоляции. Для этого могут использоваться различные типы утеплителя. Толщина утеплителя зависит от особенностей здания и климата региона, в основном его слой не меньше 15 см. Еще один важный показатель утеплителя – огнеупорность. Теплоизоляция располагается в пространстве между стропил, используется пароизоляционный слой ниже теплоизоляции и гидроизоляция. Между слоями делаются небольшие зазоры для обеспечения вентиляции. Все слои одновременно должны быть достаточно плотными (чтобы не было пустот, где накапливается влага) и не толстыми (чтобы не мешать вентилированию).

При закупке материалов надо выдерживать сечение досок, чтобы в скором будущем не пришлось проводить ремонт. Для обустройства кровли закупается металлочерепица на крышу, доборные элементы, доска, саморезы и другие расходные материалы. Цена конструкции будет зависеть от вида выбранного покрытия, утеплителя, размера и формы крыши. Средняя стоимость одного метра крыши составляет 1-1,5 тыс. руб. Подсчет количества материалов необходимо оставить квалифицированным мастерам.

Подготовительные работы и расчет материалов

На первом этапе проводится промер всех стен и осуществляется устранение расхождений – максимально ровный короб избавляет от необходимости подгонки стропил. Пиломатериалы обязательно хорошо просушиваются. Далее проводится замер материалов и составляет план кровли:
- необходима точная длина стен, что позволит определить площадь скатов;
- определяется место размещения мансардных окон, вентиляции, дымохода и так далее.
После этого осуществляется расчет бруса и листов, количество данного материала определяется из площади кровли, а также установленного угла скатов. В большинстве случаев делают двускатную, уклон 35 градусов. Доски для стропильных ног определяется шагом их установки, размеров запланированной кровли и ее высоты. В основном расстояние между стропилами 100 см. Количество требуемых стропил определяется исходя из длины стены деленной на шаг, добавляется один и округляется к большему. Крыша из металлочерепицы может делаться без дополнительного укрепления под стропила. Далее надо высчитать материал на обрешетку, которая монтируется с расстоянием между собой от 35 до 40 см.

Основное назначение обрешетки заключается в поддержании каркаса, который формируется при помощи стропил. Также на обрешетку крепится металлочерепица, гидроизоляция, создает естественную вентиляцию.

Обрешетка может быть:
- разреженной – между досками делается определенное расстояние, шаг между монтируемыми досками определяется интервалом волн черепицы;
- сплошной – доски крепятся без зазоров друг к другу, увеличивается прочность каркаса, но требуется больше денежных затрат на приобретение материалов.
В основном применяется разреженная обрешетка, поскольку металлочерепица сама по себе прочная, для нее не надо укреплять каркас.

Стропильная система, гидро- и теплоизоляция, обрешетка и угол наклона

Монтаж кровли из металлочерепицы начинается с установки стропильной системы.

Процесс осуществляется по следующей технологии:
1. на анкерные болты или шпильки крепится мауэрлат;
2. устанавливаются стропила на опорном брусе, фиксируются уголками, сверху они срезаются под углом и соединяются попарно поперечинами и стальными планками.
Если крыша высокая или имеет большую площадь, тогда устанавливается коньковый брус, стропила крепятся над ним и все вместе стягивается уголками.

Практически всегда кровля утепляется специальными материалами, что увеличивает ее эксплуатационные характеристики и функциональность. Опорой для утеплителя служит обрешетка, сверху он закрывается гидроизоляцией. Для обрешетки применяются широкие доски, расстояние между первыми нижними полосками до 15 см. крепление к стропилам при помощи двух гвоздей для создания максимально надежной основы под металлочерепицу.

Устройство кровли из металлочерепицы осуществляется с допустимыми нормами угла наклона. При этом угол наклона определяет другие показатели кровли, такие как вид металлочерепицы, конструкцию каркаса, вес кровельного пирога. Чем больше угол уклона, тем больше потребуется материалов из-за увеличенной площади ската, при этом увеличивается парусность конструкции. Оптимальным считается угол в 22 градуса, минимальным – 14 градусов, если сделать меньше, тогда невозможно пользоваться пространством чердака и не обеспечивается необходимая прочность всей конструкции.

Монтаж металлочерепицы

Металлочерепица крепится к обрешетке специальными кровельными шурупами, которые имеют мягкую прокладку, их вкручивают во впадины волн. Некоторые виды черепицы имеют скрытые крепления, в таком случае используются саморезы с пресс-шайбой. Сила вкручивания должна быть оптимальной: при недостаточной силе вкручивания влага будет попадать под саморез и приведет к появлению коррозии, если вкручивать слишком сильно, тогда произойдет деформация прокладки и нарушится ее герметичность.

Видео описание

Как должен проходить монтаж металлочерепицы покажет видео:

Доборные элементы и вентиляция

Устройство кровли из металлочерепицы по деревянной обрешетке подразумевает использование различных доборных элементов. Это специальные изделия, которые скрепляют разные части кровли, делая ее максимально безопасной и удобной в эксплуатации.

Чтобы крыша выглядела завершенной, и не боялась влаги, ее дополняют защитными материалами Источник bta.ru

К ним относятся следующие элементы:
- карнизная планка – делается из материала, что и листы металлочерепицы, используется для защиты лобовых досок от возможного намокания во время осадков;
- снегодержатели – защищают от падения снежных масс с кровли;
- планка примыканий – используется для укрепления стыков листов с поверхностями шахт вентиляции и печи, парапетов, стен;
- торцевая планка – защита крайних деталей от влаги, предупреждает поломки от больших ветровых нагрузок;
- конек – представляет собой согнутый лист, который соединяет металлочерепицу на переломах скатов.
Учитывая особенности конструкции, ей требуется обустройство хорошей вентиляции внутреннего пространства. Тип вентиляции зависит от вида выбранной кровли – холодной или теплой. Установив теплую кровлю, стоит приготовиться к тому, что с воздухообменном могут быть некоторые проблемы. Воздух будет выходить по волнам через установленные коньки. В данном случае воздухообмен может остановиться в результате образования ледяной корки в морозы. Она появляется во внутреннем пространстве из-за сильных перепадов температур. Поэтому такой вариант считается не самым лучшим.

Видео описание

Подготовка крыши к монтажу металлочерепицы начинается с обрешетки:

Заключение

Устройство крыши из металлочерепицы имеет свои особенности и преимущества. Материал долговечный, легкий и выносливый. Но ее монтаж требует наличие опыта и знаний, соблюдение технологии и определенных требований. Очень важно придерживаться всех норм и стандартов, что позволит добиться высококачественного результата. Для большей безопасности и удобства на кровлю монтируются специальные доборные элементы.

Как подготовить крышу под металлочерепицу?

Металлочерепица — материал долговечен, обладает красивым внешним видом и стоит относительно недорого. Но приобрести кровельный материал, даже такой надежный как металлочерепица – это только полдела. Очень важно его смонтировать строго в соответствии с технологией. И тут большую помощь может оказать правильная подготовительная работа. А как готовится крыша под металлочерепицу? Какие существуют нюансы такой работы?

Крыша под металлочерепицу: подготовительный этап

Устройство крыши довольно сложное, поэтому требует тщательной подготовки. Особенно это касается проведения расчетов. Крыша под металлочерепицу ничем особым не отличается от конструкций под другой вид кровельного материала, поэтому этапы ее создания идентичны. В первую очередь необходимо рассчитать стропильную систему, ведь именно она будет нести на себя все основные нагрузки.

Подготовительный этап: стропильная система под металлочерепицу

При проведении этих расчетов следует учитывать следующие факторы:
- необходимый уклон ската;
- размеры самого дома;
- нагрузки, которые необходимо выдерживать стропильной системе.
Первый показатель может зависеть от разных обстоятельств. В первую очередь стоит учитывать рекомендации производителей кровельного материала. Для укладки металлочерепицы минимальное значение уклона ската – это 12-11 градусов. Но такая крыша слишком пологая, что будет усложнять эксплуатацию в зимний период. На такой кровле будет скапливаться много снега, который придется счищать вручную. Оптимальное значение угла наклона ската лежит в пределах от 20 до 45 градусов.

От размера дома также зависит характеристики крыши под металлочерепицу, а точнее ее стропильной системы. Чем он больше, тем длиннее будут стропила, а значит, необходимо учитывать и установку дополнительных подпорок и других элементов.

Но наиболее важный показатель – это нагрузка, которой будет подвергаться крыша. Здесь учитываются несколько ее разновидностей. В первую очередь – это постоянная нагрузка. Сюда включается вес самого кровельного «пирога», а также всего дополнительного оборудования и устройств, которые будут помещены на крыше.

Существует еще такое понятие, как временная нагрузка. Здесь учитывается масса снега в зимний период, давления ветра и так далее. Кроме этого, стоит учитывать и редкие природные явления, которые случаются в вашем регионе. Если, например, ураганные ветры в вашем районе это не редкость, то стропильная система должна быть усилена.

В плане нагрузки использования металлочерепицы выглядит очень выгодно. Дело в том, что данный кровельный материал выполнен из тонкого листа оцинкованной стали, толщина которого менее одного миллиметра. Такая особенность позволяет снизить нагрузку на стропильную систему. Крыша под металлочерепицу должна выдерживать всего 5-7 кг на квадратный метр.

Это тоже важно знать: Всё что нужно знать о металлическом шифере для крыши: виды, описание, область применения

Но не стоит использовать слишком тонкие и непрочные элементы. По кровле будут ходить люди во время монтажа и при эксплуатации. Кроме того, стропильная система должна выдержать еще и вес утеплителя, гидроизоляции, обрешетки и различных дополнительных устройств (элементы системы вентиляции, телевизионную антенну и многое другое).

Узнав все необходимые параметры можно приступить к расчетам. Лучше всего это дело поручить специалисту. Но можно обойтись и без него. В интернете есть специальные программы, которые позволяют сделать все необходимые расчеты.

Любое строительство начинается с составления чертежей и расчетов. Без этого не обходится и подготовка крыши под металлочерепицу. Первым делом рассчитывается все параметры стропильной системы. При этом нужно учитывать множество факторов. Здесь важны и угол наклона ската, и размеры дома, и оказываемые на крышу нагрузки. Только получив все эти сведения, приступают к расчетам и составления схем. Лучше всего доверить это профессионалам, ведь даже небольшой просчет может привести к серьезным проблемам во время эксплуатации.

Основные этапы подготовки крыши под металлочерепицу

После расчета и монтажа стропильной системы не стоит сразу приступать к креплению листов кровельного материала. Делать это непосредственно на стропила – это прямой путь к «дырявой» крыше. Требуется провести еще некоторые работы по подготовке крыши под металлочерепицу.

Обрешетка под металлочерепицу

В первую очередь необходимо уложить гидроизоляционный слой. Конечно, сам кровельный материал может надежно защитить ваш дом от атмосферных осадков. Но гидроизоляция просто необходима, если вы будете утеплять чердачное помещение. Да и дополнительный защитный слой никогда не помешает.

В качестве материала для гидроизоляции можно использовать:
1. Мембранная пленка – современный дорогой материал, способный пропускать водяные пары только в одну сторону.
2. Антиконденсатная пленка – еще один вариант гидроизоляции предохраняющий от возникновения конденсата.
3. Толстая полиэтиленовая пленка – это самый дешевый способ сделать гидроизоляцию. Его часто используют в том случае, если нет необходимости утеплять чердачное помещение.
Не стоит применять гидроизоляционный материал содержащий битум. Дело в том, что при его соприкосновении с внешним слоем металлочерепицы, последний может прийти в негодность. В результате ваша кровля быстрее «прохудится».

Гидроизоляционная пленка крепится сверху непосредственно к стропилам. При этом нельзя допускать чрезмерное натягивание. Пленка должна немного провисать между стропилами. Крепление производится с использованием строительного степлера.

Далее желательно сделать контробрешетку. Некоторые специалисты не настаивают на этом. Контрообрешетка создает вентиляционный слой, что продлевает срок службы всего кровельного «пирога». Для этой конструкции используются деревянные бруски шириной такой же, что и стропила. Высота контробрешетки должна быть в пределах 1-3 сантиметров.

Следующим этапом будет создание обрешетки. Именно этот элемент крыши будет равномерно распределять все нагрузки на стропильную систему. Доски обрешетки (размерами 20-30 на 100 мм) монтируются вдоль ската. Шаг обрешетки выбирается в соответствии с шагом металлочерепицы (он указывается производителем на упаковке). Монтаж производится при помощи гвоздей, длина которых должна быть в два раза больше, чем толщина досок.

Только после этого можно считать, что крыша под металлочерепицу готова. Можно приступать к монтажу кровельного материала. Конечно, до этого нужно подготовить инструмент. Вам понадобится шуруповерт для саморезов, ножницы и ножовка по металлу, уровень и так далее. Лучше все подготовить заранее, чтобы процесс монтажа не прерывался.

Расчет и постройка стропильной системы – это еще не вся подготовка крыши под монтаж металлочерепицы. Первым делом укладывается гидроизоляционный слой. Следующим шагом будет монтаж контробрешетки. Не стоит пренебрегать этой конструкцией. Контробрешетка улучшит вентиляцию кровельного «пирога», и продлит срок его эксплуатации. Далее монтируется обрешетка, которая выполняется из деревянных досок шириной в 10 см. Только после этого можно укладывать и крепить металлочерепицу. Если все выполнить правильно, то ваша крыша надежно защитит жилище от непогоды долгие годы.

Как сделать крышу из металлочерепицы

Выбор кровельного материала — непростая задача. Надо чтобы крыша была надежной, красивой, долговечной, да еще, желательно, — недорогой. Всем этим запросам отвечает кровля из металлочерепицы. К плюсам ее надо добавить, не самый сложный монтаж, с которым может справиться своими руками даже человек без опыта кровельных работ.

Кровля из металлочерепицы — красива, надежна, долговечна и недорога

Виды металлочерепицы

Металлочерепица формуется из листового металла толщиной 0,35-0,7 мм, на который наносят защитные и декоративные составы. Получается многослойный пирог. Основа этого строительного материала — чаще всего стальная, но есть варианты из меди и алюминия. Так как алюминий и медь намного дороже стали, то и изделия из них имеют высокую цену. По этой причине медная или алюминиевая металлочерепицы практически не встречается, но при желании ее могут доставить под заказ.

Есть в продаже как металлочерепица импортного производства, так и отечественного. Европейский вариант идет строго из стали 0,5 мм толщины — это прописано в стандарте. В нашем ГОСТе допускается от 0,45 до 0,5 мм.

Состав металлочерепицы

Кроме разных материалов основы, наносится разное защитное покрытие. В первую очередь есть два типа защиты стали от окисления — цинковое и алюмоцинковое. Второй вариант появился не так давно, но именно он дает более качественную защиту, хоть и стоит такая обработка немного дороже.

Больше разных составов есть для финишного покрытия, то, которое наряду с защитой от атмосферных воздействий придает материалу тот или другой цвет.

Типы защитно-декоративных внешних покрытий

Внешнее покрытие металлочерепицы выполняет одновременно две функции. Оно защищает металл основы от коррозии, и придает материалу привлекательный вид. Есть следующие типы этого покрытия:
Понятное дело, что при строительстве дома не хочется тратить лишних денег. Наверное, по этой причине большинство застройщиков выбирает самый дешевый вариант — металлочерепицу с покрытием из полиэстера. Но это — не самое лучшее решение. Давайте прикинем. Срок службы металлочерепицы с полиэстером — не более 5-10 лет, средняя стоимость — при толщине металла 0,45 мм — около 260 руб/м 2 , при толщине стали 0,5 мм — 440 руб/м 2 . Даже если кровельный материал прослужит 10 лет, цена квадрата на год будет 26 руб и 44 руб. Теперь возьмем очень хороший вариант — с покрытием пурал. При толщине металла 0,5 мм стоимость от 510 руб/м 2 до 635 руб/м 2 (в зависимости от производителя). Срок службы — 30 лет. За год службы это будет 12-17 руб/м 2 . Разница очевидна. И это без учета работ по перекрытию кровли, а это тоже время и деньги.

Виды профиля

При укладке металлочерепицы важны ее геометрические размеры а также параметры волны — под них рассчитывается и монтируется обрешетка. Также высота волны определяет степень жесткости листа — при высоких ветровых нагрузках необходим материал с высокой волной (более 50 мм) — самый жесткий, в нормальных условиях подходит металлочерепица с малой волной (менее 50 мм).

Форма волны бывает симметричной и асимметричной, более округлой или с прямыми линиями. Есть довольно большое количество разных профилей. В таблице приведены геометрические размеры (полезная ширина листа металлочерепицы, величина нахлеста, параметры волны), которые пригодятся при расчете количества.

Размеры металлочерепицы различных профилей

Кровля из металлочерепицы в 70% случаев сделана из профиля Монтеррей. Он имеет округлую, слегка асимметричную форму волны. Есть 7 подвидов с разными параметрами волны.

Так выглядит Монтеррей на крыше

Следующий по популярности профиль — Каскад. Из него сделано около 15% кровель из металлочерепицы. Он образован ровными линиями, имеет четкую геометрию. Очень интересно смотрится на крышах сложных форм с большим количеством ломанных линий.

Так смотрится металлочерепица Каскад на крыше дома

Этот профиль используется больше в регионах со средними ветровыми и снеговыми нагрузками — высота волны небольшая, нагрузки выдерживает средние.

Размеры профиля Каскад

Еще около 10% рынка занимает металлочерепица Андалусия. Она больше всех остальных похожа на классическую полукруглую черепицу. Профиль имеет симметричный, с ярко выраженными перепадами.

Внешний вид кровли с металлочерепицей Андалузия

Профиль сконструирован так, что стык находится на стенке волны, его практически не видно. Создается впечатление монолитного кровельного покрытия.

Размеры листа и параметры волны металлочерепицы Андалусия

Если говорить о цвете, то в зависимости от типа покрытия оттенков обычно от 20 до 40 штук. Выбираете тот, который вам больше по вкусу. От цвета срок службы или другие характеристики не зависят, хотя, есть мнение, что темные цвета быстрее выгорают. На самом деле скорость выцветания зависит от качества покрытия и пигмента, но не от цвета.

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

На что и как крепить

Крепят металлочерепицу специальными саморезами с резиновыми шайбами. Так же как и основной материал они сделаны и оцинкованной стали, а сверху окрашены в тон с его покрытием. При установке саморез должен вкручиваться строго перпендикулярно к поверхности кровли, наклон его не допускается.

Как правильно закручивать саморезы в металлочерепицу

При закреплении металлочерепицы надо следить и ха тем, насколько плотно крепеж прилегает к поверхности. Нельзя слишком затягивать, прогибая металл, но и неплотного прилегания допустить нельзя — соединение не будет герметичным.

Обрешетка под металлочерепицу

Металлочерепица — достаточно жесткий материал, потому под нее делают разреженную обрешетку, которая состоит из планок, которые расположены вдоль свеса крыши.

Из какого материала

Если кровля из металлочерепицы имеет простую конструкцию, на обрешетку идет дюймовая обрезная доска(24-25 мм толщиной) шириной 100 мм. На кровлю сложной формы или в регионах с большими снеговыми нагрузками лучше использовать доску 32 мм толщины или брус 50-50 мм. Брус используют и при большом расстоянии между стропилами (более 80 см).

Шаг обрешетки

Монтаж металлочерепицы на кровлю имеет одну важную особенность. В профиле есть самое прочное место — под ступенькой волны в ложбинке. Именно сюда и надо закручивать саморез. Обрешетку надо сделать так, чтобы середина планки находилась как раз под этим местом. Именно это и вызывает трудности: профили имеют разные размеры, следовательно, под каждый из них требуется свой шаг установки планок обрешетки. Эту величину можно определить, измерив уже имеющийся материал, но, обычно, этот параметр указывается в инструкции к металлочерепице.

Пример обрешетки под металлочерепицу

Есть несколько важных моментов устройства обрешетки под металлочерепицу. Обратите внимание, что первая планка вдоль свеса имеет большую толщину, чем все остальные — к выбранной толщине планки добавляют высоту ступеньки для данного профиля. Кроме того эта планка делается шире, чем все остальные — к ней будет крепиться капельник, который закрывает срез, защищая древесину от осадков.

Также обратите внимание, что вторая планка набивается не со стандартным, а с укороченным шагом, иначе далее в волну вы не попадете. Отличается и шаг при установке последней планки возле конька — он получается по факту, также как и высота планки. Напоминаем, что в районе конька должны быть достаточно большие щели — и обрешетка и кровельный материал не должны стыковаться. Это необходимо для нормальной вентиляции чердака.

Порядок и особенности монтажа

Перед тем как перекрыть крышу металлочерепицей своими руками, надо ознакомиться с правилами работы с материалом:
- Прежде всего надо позаботиться о правильном хранении — в проветриваемых штабелях, переложенных брусками.
- При нарезке, не использовать УШМ (болгарку), а резать только лобзиком или ножницами по металлу. Болгарка перегревает металл, из-за чего испаряется цинк, в местах реза материал начнет ржаветь.
- Укладку листов начинать с нижнего правого угла (схема монтажа листов металлочерепицы есть на фото ниже).
- При монтаже надевать мягкую, хорошо сидящую обувь, наступать только в нижнюю часть волны.
Далее речь пойдет об устройстве. Кровля из металлочерепицы бывает в двух вариантах: с холодным или утепленным чердаком. В зависимости от выбранного типа изменяется порядок работ — при обустройстве теплого чердака, добавляется еще два слоя — утеплитель и пароизоляцонная мембрана со стороны помещения.

Холодная кровля из металлочерепицы

Этот вид кровли подходит если чердачное помещение планируется нежилым. Тогда все утепление сосредотачивается в перекрытии, а функция крыши — только защищать от осадков и ветра. Порядок работ такой:
- Вдоль свеса устанавливается первая планка обрешетки (более высокая).
- На нее крепится капельная планка.
- На стропильные ноги расстилается гидроизоляционная мембрана. Монтаж начинается снизу, пленку раскатывают вдоль свеса. Нижний край пленки заходит на капельную планку, заканчиваясь после линии перегиба. Крепят пленку планками толщиной 30-35 мм к каждой стропильной ноге, не в натяжку, а обязательным провисанием 2-2,5 см. Второй ряд пленки перекрывает первый не менее чем на 15 см, стык проклеивается специальной клеящей лентой (продается там же, где и мембрана). К капельной планке мембрана крепится саморезами (оцинкованными или нержавеющими).
На этом можно считать, что холодная кровля из металлочерепицы готова.

Теплая кровля

При устройстве утепленной кровли из металлочерепицы в кровельном пироге добавляется еще теплоизоляционный материал, который крепят между стропилами, и пароизоляционная пленка, которая набивается на стропила со стороны чердака. Далее весь процесс монтажа аналогичен.

Схема устройства теплой крыши из металлочерепицы

Как крепить листы

Когда мы кроем крышу металлочерепицей, надо правильно располагать саморезы. Есть несколько правил, которые необходимо соблюдать:
- Саморезы устанавливаются в нижнюю часть волны, на 2 см ниже ступеньки.
- Нижний ряд, вдоль свеса, крепится в каждую волну. Также устанавливается крепеж и в местах горизонтальных и вертикальных стыков.
- В волны между горизонтальными стыками крепятся через одну в шахматном порядке.
Наглядно эти правила отображены на схеме. В графическом изображении некоторые вещи понять проще.

Схема крепления металлочерепицы саморезами

Устройство крыши под металлочерепицу

Металлочерепица широко применяется для создания кровли простых двускатных крыш. Материал получил распространение благодаря простоте укладки и небольшой цене. Покрытие выполняется из профилированных листов оцинкованной стали, сверху на них наносится полимерное покрытие, которые защищает кровлю от воздействия влаги, ультрафиолета и механических повреждений.

Подробнее про особенности металлочерепицы читайте в статье «Как выбрать металлочерепицу» . В этой публикации мы расскажем о монтаже этого кровельного материала.

Инструменты для монтажа

При работе с кровлей понадобиться перечень необходимых инструментов.
- Электроножницы – инструмент для резки металла, по форме этим устройства похожи на болгарку. Режущий элемент представлен одним подвижным элементом и другим – неподвижным. Для резки металлочерепицы используются высечные электроножницы, так как рез ими можно начать из любого места и они не гнут профильные элементы.
Высечные электроножницы ускоряют работы по раскройке листового материала.
- Ножницы по металлу бывают прямыми, с правым или левым наклоном. Эти инструменты обладают меньшей производительностью, чем электрический инструмент. Они удобны, когда необходимо обрезать небольшой кровельный элемент.
Ножницы по металлу.
- Насадка на дрель для резки металла может существенно ускорить работы по раскройке листового материала.
- Шуруповерт используется для закручивания саморезов. Оснащается муфтой для регуляции скорости вращения, также некоторые модели имеют функцию реверса для раскручивания креплений.
- Измерительные приборы – рулетки, линейки. Для разметки используется маркеры или карандаши. Для измерения шага обрешетки используется шаблон для обрешетки.
- Полосогиб – инструмент для изменения изгиба листов металла, применяется для загибания различных крепежных элементов. Например, держателей для водостока.
Устройство для загибания толстых металлических деталей – полосогиб.

Подготовительные работы

Перед непосредственной укладкой кровельного материала необходимо произвести ряд подготовительных работ. В первую очередь надо закрепить слой пароизоляционной пленки на стропильной системе. Пленка закрепляется на стропильных ногах с помощью скоб, которые устанавливаются строительным степлером, или гвоздями. С внутренней стороны крыши пленка фиксируется брусками, которые прибиваются поперек стропил. При установке пароизоляции не надо сильно натягивать покрытие, провисание должно составлять 12-21 мм. Для соединения двух листов используют двухсторонний скотч. Нахлест на пленке должен составлять не менее 155 мм.

После монтажа пароизоляции укладывается утеплитель, сверху он закрывается гидроизоляцией, на которую уже ставится обрешетка. По обрешетке уже производится разметка листов. Удобно, если металлочерепица будет целиком вписываться в крышу без раскройки.

Транспортировка и хранение

Особое внимание следует обратить на правильность перевозки черепицы. От геометрии листа сильно зависит простота работы с материалом и удобство укладки. Перевозить металлическую черепицу необходимо на ровном горизонтальном основании без перегибов. Чтобы снять металлочерепицу с настила, потребуется не менее двух человек. Переноску следует осуществлять аккуратно, избегая перегибов, в горизонтальном положении.

Правильный способ переноски листов без перегибов.

Укладываются листы в равномерный штабель, высота которого не должна превышать 70 см. Чтобы листы плотно не прилегали друг к другу, между ними с помощью реек или досок делаются зазоры. В разных точках механическая нагрузка на лист должна быть одинаковой. При этом желательно сделать небольшой уклон, чтобы предохранить поверхность от влаги.

Хранение листов металлочерепицы.

Металлическая черепица может храниться в штабелированном состоянии до месяца. Для складирования материала лучше отвести сухое, проветриваемое помещение.

Создание обрешетки

Металлочерепица укладывается на обрешетку. Контробрешетка изготавливается из деревянных брусков сечением 50х50 мм. Располагают эти бруски вертикально от конька к скату. Сверху укладываются доски толщиной 25 мм и 100 мм шириной при шаге стропил 600 мм. Если шаг стропил составляет 900 или 1200 мм, то используются доски 30х100 мм.

Доски и бруски должны иметь влажность не более 20%, в противном случае материал может сильно изменить свою геометрию. Для укладки кровельной системы используются хвойные древесные породы. Подробнее о выборе деревянных брусков и досок читайте в статьях «Как выбрать брусок» и «Как выбрать доску».

Обрешетка и контробрешетка позволяют сформировать под кровлей вентилируемый зазор, который отделяет слои гидроизоляции и утеплителя от внешнего кровельного материала. Благодаря вентилируемому зазору избытки влаги удаляются из «кровельного пирога» и выходят из конька-аэратора или КТВ (кровельная точечная вентиляция).

Сочетание различных слоев в кровле называется «кровельным пирогом». Это особая последовательность материалов с различными свойствами. В понятие часто включают самые разнообразные элементы, при этом есть слои, которые присутствуют в большинстве случаев: пароизоляция, утеплитель, гидроизоляция, вентиляционный зазор, обрешетка, внешний кровельный материал. Об устройстве «кровельного пирога» читайте в статье «Устройство кровли».
- Расстояние между досками обрешетки делается равным шагу металлочерепицы. Измерения необходимо производить от центральной части доски, чтобы крепежный элемент, который будет фиксировать лист на кровле, не пришелся в край доски.
Контроль шага обрешетки может производиться с помощью
специального устройства – шаблона для обрешетки.

Перед монтажом пиломатериалы необходимо покрыть антисептическими составами, чтобы защитить их от развития гнили и плесени.
- Если длины доски не хватает для все поверхности крыши, то стыковка производится на брусках. Шов не должен провисать. При этом требуется производить монтаж досок вразбежку, чтобы не образовывался один вертикальный шов.
- Для закрепления контробрешетки используются кровельные ершеные гвозди. Также дополнительно можно использовать крепление на саморезы.
Вентиляционный зазор не герметизируется и остается открытым для циркуляции воздуха внутри «кровельного пирога». При этом отверстие нужно закрыть с помощью специальной сетки, чтобы внутрь не проникали птицы, а также не попадала листва, пыль и другой мусор.
- На коньках необходимо закрепить дополнительную доску обрешетки на каждом скате. При этом, если гидроизоляция хорошо пропускает пар, то на коньке делается нахлест гидроизолирующей пленки. Если гидроизолирующий материал обладает низкой паропропускной способностью, в коньке остается щель под последующий монтаж аэратора.
Раскройка листов металлочерепицы

При укладке листового материала не избежать процедур по резке. Для этих работ подойдет оборудование для резки металла: ножницы по металлу, ручная дисковая пила, электроножницы и др. Не рекомендуется использовать болгарку, так как она создает рваный край, на котором истощается полимерное покрытие и сгорает слой цинка. В будущем эти места становятся уязвимыми для коррозии, также использование такого способа раскройки может привести к потере гарантии.

Вырезание отверстий под вентиляцию в листах металлочерепицы.

Угловые срезы проще производить по направляющей, в качестве которой можно использовать ровную доску. После раскройки весь мусор и стальная стружка удаляются с поверхности листа с помощью щетки. Место среза покрывается эмалевой краской. Также эта краска подойдет для ремонта небольших потертостей или царапин, которые могли появиться на покрытии материала после транспортировки.

Установка металлических планок

Планки, которые закрывают карнизы, фронтоны и примыкания, являются важными элементами кровли. Они защищают стропильную систему от намокания и обеспечивают герметичную стыковку листов между собой.
- Планки ендовы – элемент, закрывающий ендовы от воздействия влаги. На ендовах устраивается сплошная обрешетка, поверх нее укладывается нижняя планка ендовы, после укладки листов металлочерепицы сверху укладывается слой планки ендовы верхней.
Планка ендовы на крыше.
- Монтаж планок примыканий – наиболее ответственная работа, так как эти места часто протекают. Примыкания выполняются в тех местах, где кровля соприкасается с вертикальными плоскостями (со стеной другого этажа, дымоходной или вентиляционной трубой, декоративной башенкой и др.). Планки примыканий, как планки ендовы, тоже состоят из верхних и нижних элементов. Установка нижних планок осуществляется до монтажа листов металлочерепицы. Под нижнюю подводится специальная плоский элемент для стекания воды (галстук). Его направляют в ендову или к карнизу. На краях у планок примыкания имеются специальные выступы, которые вставляются в штрабу на вертикальной плоскости, затем этот элемент покрывают герметиком. После монтажа металлочерепицы укладываются верхние планки.
Оформление примыканий к дымоходной трубе.

Планки примыкания вокруг трубы устанавливаются в следующем порядке: нижняя, боковые, а потом – задняя.

Монтаж карнизной планки – перед этой операцией необходимо произвести разметку и установку крючьев-держателей для водосточного желоба. Держатели прикладывают к свесу и отмечают примерное место будущего сгиба. Чтобы вода не застаивалась в водосточном канале, желоб должен иметь уклон (3 мм на 1 м). При этом шаг держателей делают от 0,6м до 0,9м. Загиб производится с помощью полосогиба. Крючки крепят к доске обрешетки с помощью саморезов. Желоб монтируется с нахлестом на держателях. Под шов между двумя желобами устанавливают специальный соединительный элемент с гидроизолирующей прокладкой. Карнизная планка своим нижним краем должна заходить в желоб, чтобы вся вода стекала по ней в водосток. Второй край планки закрепляют на обрешетки с помощью саморезов. Край гидроизоляционной пленки крыши выводят из-под обрешетки и закрепляют на планке с помощью двухстороннего скотча.

Размещение карнизной планки и желоба водостока.
- Установка планки конька производится после укладки листов. Конек бывает плоским, прямоугольным и полукруглым. На полукруглый дополнительно устанавливается заглушка для предотвращения попадания внутрь кровли птиц, мусора и воды. Конек крепится с помощью саморезов через одну волну. Под планку кладется уплотнитель. Нахлест коньковых планок должен составлять не менее 100 мм.
- Фронтальная планка закрепляется на торцевой доске. Крепление осуществляется на саморезы 4,8х76 мм. Фронтальные планки тоже укладываются внахлест.
Укладка металлочерепицы

Монтаж листов металлочерепицы, начинают от края ската крыши. При использовании длинного материала, который сразу покрывает всю длину ската, горизонтальные стыки не потребуются. Карнизный свес должен составлять не менее 45 мм.

Сложности может вызвать подъем листов на крышу. На большую высоту подъем осуществляют с помощью ремней. Если от крыши до земли расстояние небольшое, то черепицу поднимают по лагам или бревнам. Подъем листов следует осуществлять вдвоем.

Подъем металлической черепицы по направляющим.
- Металлочерепицу прикрепляют к деревянной обрешетке на саморезы. Саморез должен иметь резиновую прокладку, чтобы вода не стекала по резьбе на обрешетку. Шляпку самореза окрашивают под цвет покрытия.
- Крепление осуществляют в прогиб волны, при этом метизы закручивают через одну-две волны в шахматном порядке.
- Монтаж листов начинают с левого или правого ската. При укладке с левого края, соседний лист кладется краем под предыдущий. Если монтаж производится справа, то каждый последующий лист кладется с нахлестом на предыдущий.
- Если длина листа меньше ската, то сначала укладывается три листа нижнего ряда, затем три листа верхнего ряда.
- Для установки элементов вытяжек и вентиляционных отверстий, в кровельном покрытии по шаблону вырезаются соответствующие отверстия. Рез производится ножницами по металлу или электроножницами. В отверстие устанавливается гидроизоляционная прокладка, она смазывается слоем герметика и закрепляется саморезами на обрешетке.
- После завершения монтажа всех листов металлочерепицы и вентиляционных отверстий на поверхности кровли можно закрепить снегозадерживающие элементы. Их крепят к обрешетке болт-шурупами, под которые предварительно просверливаются отверстия. Между кронштейном и черепицей должен находится резиновый уплотнитель.
Вывод

Монтаж металлочерепицы отличается простотой, но в одиночку его выполнить сложно. Для подъема и транспортировки листов потребуется помощник. Бережное хранение, транспортировка и раскройка позволят сохранить ровную геометрию черепицы.
Похожие записи:
