Установка светодиодной ленты на кухне

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Если вы любите готовить, подсветка на кухне над рабочей зоной — обязательный атрибут кухонного гарнитура. Разберемся, какие бывают варианты и как произвести монтаж светодиодной ленты самостоятельно.

Плюсы и минусы подсветки

Подсветка шкафов на кухне имеет свои преимущества и недостатки:

• Яркий свет в рабочей зоне делает процесс приготовления пищи более комфортным.
• Дополнительный источник света способствует визуальному расширению пространства.
• Светодиодная лента заменяет ночник, что удобно в темное время суток.
• Большой выбор светильников со светодиодами позволяет найти подходящую модель под любой вкус, стиль и цвет.

• Если яркость выбрана неверно, светодиодной подсветки может быть недостаточно или, наоборот, она будет слепить.
• Необходимость прятать блок питания вынуждает прибегать к архитектурным хитростям.
• Светодиодная лента на кухне требует удобно расположенного выключателя, что также усложняет монтаж (разбираем подробно ниже).

Какие варианты подсветки есть?

Диодные лампы для кухонных шкафов бывают 3 видов.

Посмотрите нашу статью про организацию освещения на кухне.

Точечные светильники

Круглые, квадратные, прямоугольные — они могут как встраиваться в дно ящика, так и крепиться поверх него. Точечные светильники удачно смотрятся как под шкафами, так и под открытыми полками. Чтобы света было достаточно, выберите подходящую яркость и расположите источники на подходящем расстоянии друг от друга.

LED панели

Чтобы добиться мягкого рассеянного однородного света лучше варианта не придумать. В отличие от лент или спотов, панели обычно занимают всю нижнюю поверхность шкафов, гарантируя равномерный поток люменов. Панели не нагреваются, безопасны для глаз, служат около 50 000 рабочих часов (~15 лет). Просты в монтаже и уходе. Единственный недостаток — относительно высокая стоимость.

Важно! Любые диодные лампы — ленты или панели, отличаются энергосберегательными свойствами. Они потребляют гораздо меньше энергии, в сравнении с обычными лампами накаливания и даже энергосберегающими лампами.

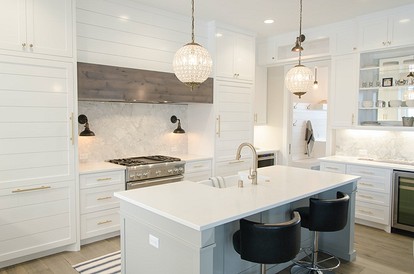

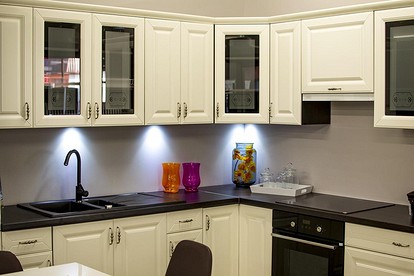

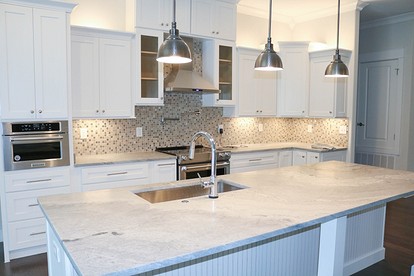

На фото подсветка точечными светильниками

Светодиодная лента

Доступный вариант с низкой ценой. Также, как панели, ленты не выделяют тепло, служат долгие годы. Их можно устанавливать в любом месте:

• угол между фартуком и дном,
• в центре днища,
• около переднего бортика.

При этом монтаж подсветки на кухне под шкафами можно провести самостоятельно, без помощи специалистов. Единственный минус лент — последовательное подключение . То есть, если сгорит один светодиод, работать перестанут все — а значит ленту придется менять полностью.

Важно! На любых лампах для подсветки рабочей зоны должно быть обозначение IP65 и выше. Эта маркировка подтверждает возможность использования оборудования во влажных помещениях.

Где лучше расположить?

Подсветка шкафов на кухне, в зависимости от расположения, выполняет различные функции.

Над рабочей зоной

В этом случае светильники крепят в центре шкафов (встроенные) или ближе к их передней стороне (накладные). Тогда свет будет падать вниз, создавая правильный эффект и способствуя концентрации зрения на подготовке продуктов: нарезке, очистке и т.п.

Совет! Чтобы не нарушать внешний вид, закажите вместе со шкафами специальный «порожек», который скроет корпуса ламп.

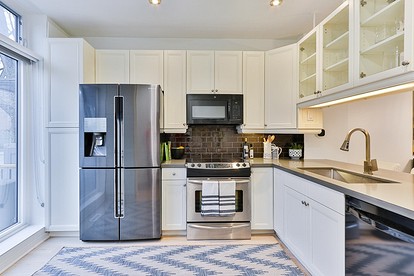

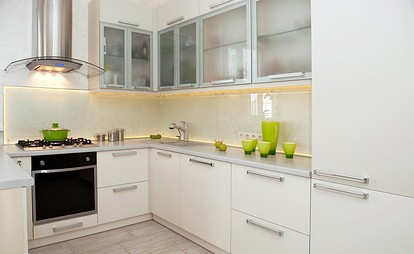

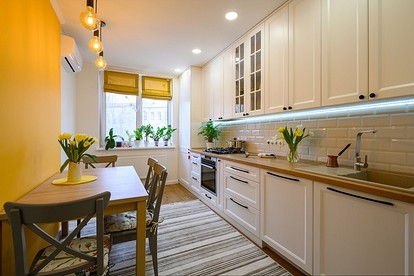

На фото подсветка в углу под шкафами

По фартуку

Т.к. главная задача подобного освещения все-таки декоративная, то и фартук должен быть подходящим. Подходят:

• скинали с рисунками;
• однотонная плитка;
• фактурные поверхности.

Безусловно, часть потока будет попадать на столешницу, поэтому подсвечивать фартук можно и в случае небольшого недостатка света на кухне.

Ленты крепят обычно сверху, но можно добавить снизу и по бокам.

В плинтусе

Не самый удачный способ добавить освещение, потому что:

1. Подсветка снизу вверх будет слепить.
2. Рабочая зона не станет светлее.
3. Нижнее расположение подчеркнет любой мусор, пыль и другие недостатки столешницы.

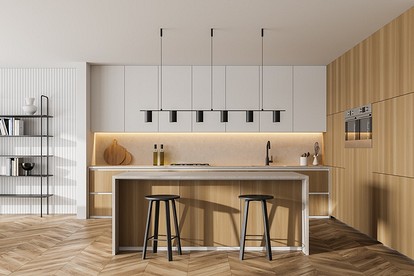

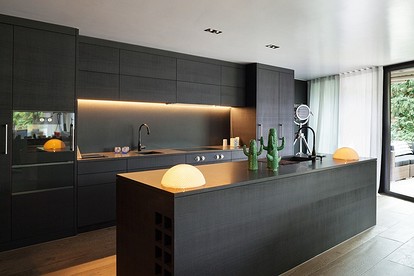

На фото подсветка темного фартука

Какой выключатель будет удобнее?

Начнем с того, от какого варианта лучше отказаться. Самыми непрактичными выключателями для подсветки в кухне над рабочей зоной считаются конструкции с датчиками движения. По задумке они должны быть максимально удобны и включать свет всякий раз, как в помещение кто-то заходит.

На деле каждый раз включать освещение не требуется, да и аппаратура работает с перебоями и может отключаться в то время, когда вы что-то готовите и практически не шевелитесь (например, стоите на месте, занимаясь нарезкой).

Из остальных способов в целом подходят все, но перед установкой проверьте будет ли вам удобно по несколько раз в день включать и выключать подсветку именно в этом месте . К примеру, расположение под дном навесного ящика, удобно не всегда, особенно если по низу идет выступающий декоративный порожек.

Выключатели могут монтироваться на шкаф, на фартук, на стену рядом или быть врезными в столешницу. Последний способ наиболее спорный, потому что подвести провод к столу не всегда просто. Плюс ко всему вставку придется герметизировать, а это дополнительная работа.

Совет! Обратите внимание на выключатели с диммером — они требуют больше места для установки, зато вы сможете регулировать яркость подсветки в разное время.

На фото выключатель на фартуке

Кнопка на фартуке практичнее всего : выключателю ничего не угрожает, его удобно нажимать, он не мешает во время работы. Одно «но»: подведение провода. Если провести его под стеклянной или МДФ панелью несложно, то с кафелем или мозаикой возникнут трудности — скорее всего придется прокладывать снаружи и прятать в кабель-канал, что нельзя назвать верхом эстетики.

Чтобы не тянуть провод, разместите кнопку прямо на шкафу : снизу, сбоку (если боковина не упирается в стену или другую мебель), спереди (на том же декоративном порожке).

Совет! Сенсорные выключатели выглядят современно и стильно, но они могут не срабатывать на прикосновения мокрыми руками, что не редкость для кухни. Поэтому надежнее будут обычные кнопочные модели.

На фото выключатель на торце мебели

Как сделать своими руками?

Закрепить светодиодную подсветку несложно, главное иметь все нужные инструменты и следовать инструкции.

Инструменты и материалы

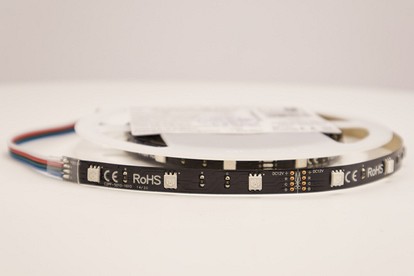

Главное, без чего не обойдется монтаж — сама светодиодная лента. При выборе обратите внимание на следующие параметры:

• Цвет. LED ленты светятся в модели RGB. Диоды бывают белые, красные, синие, зеленые. Остальные оттенки получаются при включении нескольких основных оттенков сразу. Бывают RGB ленты — они цветные, либо WRGB — с цветными и белыми диодами. Однако самые подходящие для кухни — обычные белые , которые в свою очередь делятся на теплые и холодные.
• Поток. Яркость измеряется в люменах — чем их больше, тем светлее будет при включении ленты. Этот параметр зависит от типа светодиодов и их количества, а также плотности расположения. Основных видов 2: SMD3528 (без RGB) и SMD5060 (5050). Первые мельче и располагают чаще, вторые крупнее, ставятся реже. Для подсветки подойдет стандартная лента SMD5060 или SMD3528 двойной плотности.
• Защита. Еще раз напомним, что для длительного срока службы на кухне, необходимы модели с маркировкой IP65, 67, 68 .

Кроме ленты с диодами понадобится блок питания (адаптер), выключатель, провод для соединения с запасом (сечение ~2,5 мм), вилка в розетку (или выведенный кабель из стены), изолента, двухсторонний скотч или другое крепление. Из инструментов потребуются ножницы, отвертка, пассатижи, паяльник.

Важно! Светодиоды работают от напряжения 12 вт, а не 220, поэтому потребуется установка трансформатора.

Пошаговая инструкция

6 шагов для успешной установки светодиодной ленты:

1. Отрезать необходимую длину . Делать это нужно исключительно по обозначенному на самой ленте месту. Обычно оранжевые отметки располагаются через 3-4 светодиода, часто на них рисуют ножницы.
2. Присоединить кабель и блок питания . Надежнее всего оголить контакты на ленте и припаять провод, но можно использовать и коннекторы.
3. Изолировать . Обязательный шаг для кухни, чтобы защитить соединение от лишней влаги. Воспользуйтесь изолентой или специальными трубками.
4. Прикрепить на место по уровню . Способ зависит от конкретной модели, на некоторых алюминиевых профилях есть клейкая сторона. Если нет — воспользуйтесь двусторонним скотчем.
5. Подключить электричество . Вставьте вилку в розетку или соедините ленту с выходящем из стены проводом, включите.
6. Завершить установку . На этом этапе следует прикрепить выключатель, закрепить и спрятать адаптер, надеть прозрачный или матовый рассеиватель на профиль.

Важно! Не забудьте про технику безопасности: производите монтаж при отключенном питании, соблюдайте полярность, изолируйте все оголенные провода сразу же.

Видео

Чтобы разобраться со схемой подключения светодиодной ленты подробнее, смотрите видео с использование розетки для вытяжки:

Идеи дизайна

Чтобы подсветка для кухонных ящиков не выглядела тускло, поиграйте с цветом: выберите WRGB ленту с белыми и цветными диодами, с возможностью настройки нужного оттенка. Когда готовить не требуется, включайте цветной свет, подходящий по тону к акцентам в интерьере.

Если хотите, чтобы даже не самая яркая подсветка стала ярче, объедините ее с глянцевым фартуком из стекла или плитки. Эти материалы отражают потоки, увеличивая общую мощность свечения.

Одна линия подсветки кажется скучной? Проложите дополнительную подсветку по верхней части шкафов или полок, либо установите систему в цоколе кухни.

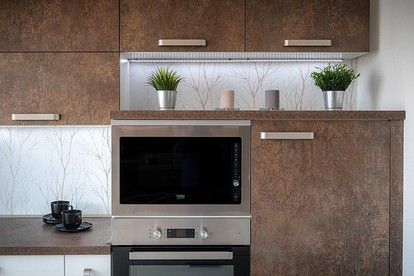

На фото декоративный бортик для подсветки

Подсветка кухни светодиодами — эффективное и эстетичное решение, которое монтируется буквально за 1 час и поможет создать комфортную атмосферу для готовки.

Светодиодная подсветка кухни под шкафами

В этой статье поговорим про функциональное освещение для кухни, а именно – создание LED подсветки рабочей зоны на кухне под шкафами. Рассмотрим различные по яркости, функционалу и цене варианты создания такой подсветки.

Современный дизайн, как правило, не предполагает основное освещение как единственный источник света в комнате. Особенно, это актуально для кухни, где часто возникает дилемма: если осветить всю кухню слишком ярко, то в ней будет так же уютно как в хирургическом кабинете, а если сделать уютную декоративную подсветку, то готовить блюда становится неудобно, т.к. слишком темно. Чтобы решить эту проблему обычно прибегают к зонированию света, то есть использованию местного освещения там, где это необходимо, без акцента на единственную люстру в комнате.

Сегодня поговорим про такое функциональное освещение для кухни, а именно – создание светодиодной подсветки рабочей зоны на кухне под шкафами. Сейчас достаточно много предложений кухни с готовой подсветкой в том же Леруа или Икее, однако она, как правило, намного удорожает кухню, да и качество такой подсветки зачастую оставляет желать лучшего. К тому же, многие думают сделать подсветку для уже существующей кухни, так что готовые варианты подходят далеко не всегда. Для начала расскажем о том, как вообще сделать подсветку для кухни своими руками, без вызова специалиста. Затем – рассмотрим различные варианты наборов светодиодной ленты и комплектующих.

Чтобы сделать подсветку своими руками нужно определиться с длиной предполагаемой подсветки. Предположим, вы это уже сделали. Подсветка рабочей зоны кухни состоит из нескольких частей:

1.Сама светодиодная лента (варианты рассмотрим ниже).

2.Алюминиевый профиль с рассеивателем (чтобы убрать в него ленту). Алюминий отводит тепло, а рассеиватель делает линию света более плотной, без темных пятен.

3.Блок питания с вилкой. Преобразует напряжение из 220v от розетки в нужное для питание ленты (12v). Рассчитывается в зависимости от длины подсветки.

4.Управление подсветкой от выключения до изменения яркости и цвета подсветки. Это не обязательный пункт, так как большую часть рассматриваемых видов лент можно просто включать вставляя вилку от блока в розетку.

Профиль поставляется в палках по 2 метра. В комплекте к нему идут заглушки и крепления для монтажа. Сначала определяемся с местом установки подсветки, размечаем места, куда необходимо установить крепеж. Прикручиваем крепеж саморезами над столешницей и вставляем профиль.

Внутрь профиля клеится светодиодная лента (на ее обратной стороне есть самоклеющийся слой, так что тут не будет ничего сложного). Лишнюю ленту отрезаем, ориентируясь на метки на ленте (это медные дорожки, их видно). Обычно кратность резки от 1 до 3 светодиодов.

Блок питания устанавливается туда, где на него не будет попадать влага. Классическое решение – просверлить незаметное отверстие под провода в одном из шкафчиков и спрятать блок туда. Либо, как вариант, убрать блок наверх шкафчиков. К блоку подводится провод от ленты (возможно вам потребуется его нарастить, т.к. от ленты обычно идет провод длиной 10-20 см). Чтобы нарастить провод вы можете приобрести универсальные клеммы WAGO, с защелками, или скрутить провода и заизолировать термоусадкой/изолентой. К тому же блоку подводится питание 220v от розетки.

Диммер/контроллер/сенсорный выключатель устанавливается между блоком питания и лентой, т.к. рабочее напряжение у них тоже 12 вольт. Это значит, что если у вас будет, например, диммер, вы подключаете ленту к нему, а от него – провода к блоку питания. Обращайте внимание на схему подключения, которая идет в комплекте, либо обозначения на самом устройстве, чтобы не перепутать что куда подключать.

1. Перепутать провода + и -. На всех лентах есть обозначения + и – (либо RGBW+ на разноцветной ленте). Обращайте внимание на обозначения на ленте, диммере и блоке питания, чтобы ничего не перепутать. Если перепутать + и – лента работать не будет, начнет сильно греться и может даже прийти в негодность.

2. Установить блок питания в неправильном месте. Кухня – место где потенциально может присутствовать вода, а блок питания мы будем использовать не герметичный. Поэтому он должен быть установлен там, где на него не попадут капли и брызги от раковины, мокрой посуды и тд. Идеальные два варианта – на шкафы сверху, или в один из шкафчиков.

Для начала определимся с яркостью будущей подсветки, то есть с тем, какая светодиодная лента будет использоваться, затем выберем профиль с рассеивателем для того, чтобы продлить срок службы ленты и спрятать не очень красивые диоды, а также – рассмотрим варианты включения-выключения и управления подсветкой кухни.

Во-первых лента должна быть достаточно яркая. Думаю, тут особо нечего комментировать, ведь нам нужна подсветка рабочей зоны, так что рассматривать ленту мощностью меньше 12 ватт/м мы не будем.

Во-вторых, у нашей ленты должно быть достаточно много светодиодов на метр, чтобы обеспечить плотный поток света без темных пятен на поверхности рассеивателя и на самой зоне готовки.

В-третьих, мы предполагаем, что если лента будет использоваться не в декоративных целях, то нам нужна лента с белым цветом, нам незачем рассматривать цветные варианты вроде синего и красного, а также – RGB без белого. (Рассмотрим RGB+W).Итак, поехали.

• Не слишком ярко, но и совсем не тускло, 12 ватт на метр.
• 120 диодов на метр, внутри профиля с рассеивателем будет смотреться как ровная линия света.
• Надежный синий скотч, устойчивый к нагреву.
• Средняя стоимость.

Итого: Лента 2835 120led – наверное, самый распространенный вариант для подсветки кухни. Идеальный кандидат, если не хотите ничего больше добавлять, вывести ленту через выключатель или в виде вилки для розетки и начать использовать. Посмотреть в каталоге.

• По яркости примерно такая же, как 2835 120led стандарт, хотя потребляет чуть больше.
• Всего 60 диодов на метр, даже внутри профиля с рассеивателем будут точки.
• Надежный крупный светодиод 5050, который способен служить годы, и даже десятки лет.
• Стоимость ниже всех остальных вариантов.

Итого: Лента 5050 60led не очень подходит для подсветки рабочей зоны на кухне, т.к. будет видно точки, однако это надежный и недорогой вариант. Посмотреть в каталоге.

• Обе ленты очень яркие. Это один из самых мощных вариантов для подсветки кухни.
• 240 диодов на метр дают идеально ровную линию света.
• Обе ленты серии люкс, на них действует гарантия 3 года.
• Стоимость достаточно высокая.

Итого: Для подсветки кухни под шкафами подходит идеально, НО такая высокая яркость будет слепить, если смотреть на источник света, так что лучше использовать с накладным профилем (об этом дальше) и, возможно, стоит взять диммер, чтобы регулировать яркость. Посмотреть в каталоге: 3014 240led, 2835 240led

• Это самая яркая светодиодная лента в нашем магазине.
• 120 крупных и очень надежных диодов 5050 дадут плотную засветку и очень высокую яркость, а также прослужат вам долгие годы.
• Эта лента также из серии люкс, и на нее действует гарантия 3 года.
• Стоимость достаточно высокая.

Итого: Как и предыдущий вариант, весьма хорошо подходит для подсветки рабочей зоны, однако требует профиль для охлаждения и эту ленту желательно использовать с диммером, чтобы настроить яркость под себя. Посмотреть в каталоге.

• Самая большая плотность светодиодов, 384 штуки на метр.
• Особая технология крепления диодов прямо на плату, за счет чего их практически не видно, то есть можно использовать ленту без профиля с рассеивателем.
• Высокая стоимость.
• Не очень высокая яркость.

Итого: Плохо подходит для подсветки под шкафчиками из-за невысокой яркости, хотя и имеет определенные плюсы (очень большая плотность светодиодов). Посмотреть в каталоге.

• Умеет светить любым цветом, в том числе – чистым белым.
• Достаточно высокая яркость.
• Высокая стоимость.
• Можно управлять с помощью пульта или приложения на смартфоне.

Итого: Необычный вариант умной подсветки для кухни, при котором можно будет использовать ее не только как прикладное освещение во время готовки, но и декоративное (выбрать синий, оранжевый, розовый и т.д. когда готовка окончена, во время вечеринки, или как ночной вариант подсветки). При этом все цвета могут настраиваться по яркости. Для работы обязательно требуется контроллер. Пожалуй, самый дорогой, но и самый функциональный вариант подсветки для кухни. Посмотреть в каталоге.

Тут все проще, чем с лентой. Варианта всего четыре:

1.Накладной п-образный профиль.Ширина под одну полосу светодиодной ленты. Схематично выглядит, как вы догадались, как буква П. Универсальный вариант на все случаи жизни. Стоит дешевле всех, создает направленный узкий угол света. Идеально подходит для всех видов лент, описанных выше. Устанавливать лучше посередине шкафчиков над столешницей. Светлый металлический цвет корпуса подходит практически под любой интерьер и не привлекает внимания. Рекомендуется использовать самые яркие варианты ленты (третий и четвертый варианты) именно с п-образным профилем, чтобы яркость не вызывала дискомфорт окружающих.

2. Угловой профиль 90 градусов. Схематично в разрезе выглядит как треугольник, рассеиватель немного выпирает. В отличие от п-образного профиля, направляет подсветку под 45 градусов, дополнительно распространяя свет за счет выпуклого рассеивателя. Угловой профиль позволяет не только подсветить рабочую зону, но и все помещение. Устанавливается обычно в угол между шкафчиками и стеной. На практике, если взять такой профиль в небольшой по площади кухне и яркую ленту, то этого освещения будет в целом хватать на всю комнату (но потолок будет казаться темным), кроме того такой профиль при использовании самой мощной ленты будет слепить окружающих и человека, который готовит пищу. В целом, подходит для вариантов 1, 2, 5 и 6. Для последнего варианта RGBW подходит лучше всего, т.к. предполагается использование ленты не только в качестве прикладного источника света.

3. Врезной профиль. Направляет подсветку так же как п-образный профиль, но для установки требуется подходящий по размеру канал, куда будет убираться корпус профиля. Такой канал сделать в мебели не всегда представляется возможным и целесообразным, поэтому подходит в узком списке случаев.

4. Широкий накладной профиль. Увеличенная в ширину копия первого варианта. Ширина позволяет установить две линии ленты рядом друг с другом. Для подсветки кухни такая яркость обычно не нужна, поэтому, в целом не подходит.

Условно разделим все варианты управления подсветкой на выключатели, диммеры и контроллеры:

• Выключатели – включают и отключают подсветку.
• Диммеры – регулируют яркость одноцветной ленты, а также – включают и отключают ее.
• Контроллеры – регулируют яркость и цвет разноцветной ленты, а также – включают и отключают ее. (подходит только для варианта №6, т.е. ленты RGBW)

1.Самый правильный вариант – если вы планируете подсветку кухни – вывести отдельный настенный выключатель на питание подсветки. Это самый удобный, надежный и логичный вариант, однако актуален он только для тех случаев, когда на кухне еще не завершена разводка электрики.

2.Выключатель – кнопка для бра. Это простой и надежный вариант для включения и выключения подсветки. Теоретически его можно приспособить на кухонном шкафчике для удобства. В целом не сильно отличается от использования обычной вилки с розеткой.

1.Сенсорный диммер-выключатель для алюминиевого профиля. Устанавливается внутрь профиля, может использоваться со всеми выключателями, перечисленными выше. Одно короткое нажатие – включение и выключение, длинные нажатие – увеличение и уменьшение яркости. Хороший и функциональный вариант для управления подсветкой кухни. К сожалению, есть ограничение в виде максимальной мощности. То есть для самой яркой ленты такой диммер выдержит 2,5-3 метра подсветки максимум.

2. Диммер с радиопультом 360w. Состоит из двух частей: блока управления и маленького пульта к нему. Блок управления обычно прячется где-нибудь в шкафчике, а лента питается через него. На пульте есть всего три кнопки: увеличение и уменьшение яркости, а также – кнопка питания. Хороший и долговечный вариант управления одноцветной лентой.

Контроллеры (подходят только для варианта №6, то есть ленты RGBW):

1. Контроллер Bluetooth mini 196w. Управление происходит через приложение по Bluetooth. Оно позволяет выбрать любой цвет, выбрать режим смены цветов, включать-выключать подсветку, гибко регулировать яркость. Также имеет музыкальные режимы (когда лента меняет цвет и яркость в темп музыке), настройку включения и отключения в определенное время дня и объединения нескольких контроллеров в одну группу. Весьма функциональная система управления подсветкой, которая может превратить подсветку рабочей зоны в декоративный уютный свет за два клика.

2. Сенсорный контроллер с пультом. Состоит из двух частей: блока управления и сенсорного пульта. К блоку управления подключается лента, а с помощью пульта ей можно управлять. Поддерживает выбор цвета, различных режимов смены цветом, настойку яркости. Для пульта требуются батарейки ААА.

В целом мы рассмотрели несколько вариантов и теперь перечислим возможные наборы подсветки, которые на мой взгляд подходят больше всего: 1. Комплект ленты 5050 60led + профиль + питание

2. Комплект ленты 2835 120led + профиль + питание

3. Комплект ленты 3014/2835 + профиль + диммер + питание

4. Комплект ленты 5050 120led + профиль + диммер + питание

5. Комплект ленты RGBW + угловой профиль + контроллер + питание

О том как рассчитать питание мы писали в отдельной статье. Кроме того, вы можете обратиться к нам в Giant4 и мы подберем нужный блок питания.

Подсветка на кухню. Часть первая: Магия бесконтактного включения. ⁠ ⁠

Загорелся я тут сделать домашним приятное – подсветку рабочей зоны на кухне. Ну и сделал, а тех кому этот вопрос актуален или интересен – прошу под кат.

В этой части остановимся на используемых комплектующих и подсветке рабочей зоны. Во второй части будет “нижняя” подсветка в цоколе кухни.

1. С начала по случаю была заказана LED лента.

Посчитал что достаточно будет яркости светодиодов типа 3528. А поскольку на моей кухне много оранжевого цвета, выбрал холодный белый, чтобы не сгущать краски жёлтого спектра.

2. Затем был найден бесконтактный ИК выключатель работающий от взмаха руки перед ним.

3. Гулять так гулять, решено сделать подсветку не только рабочей зоны но и декоративную нижнюю подсветку спрятав её в цоколь кухни.

А чтобы включались и выключались они раздельно выбираем другой выключатель. Бесконтактный для этих целей уже не особо нужен, по этому подобран радиовыключатель

4. Блок питания для двух лент в целях экономии заказан из Китая, но можно выбрать и доставку из России. Тут закралась первая ошибка подбора комплектующих, из-за особенностей выключателя из пункта 2 необходимо использовать два БП для независимой работы LED лент. Второй БП докупил офлайн.

5. Просто приклеить ленту не наш выход по двум причинам: 1 – эстетическая, 2 – особенности конструкции шкафа прямо над мойкой.

Покупаем офлайн угловой профиль для светодиодной ленты для подсветки рабочей зоны и прямоугольный для нижнего света.

У меня они шли в комплекте с рассеивателем и креплением. Цена примерно 400-500 рублей за 2 метра профиля.

Приступаем к подготовительным работам

Соединяем выключатель и БП. В последствии контакты 220В на БП залил клеем из клеевого пистолета.

Подключаем к выключателю шнур с вилкой

В последнюю очередь подключаем к БП светодиодную ленту

Включаем в розетку и проверяем работу датчика

Всё работает можно переходить к установке на местности.

Сам процесс установки я не снимал, трудно снимать когда нужно часто лазить под потолок… Поэтому фото результата и словесное описание процесса установки.

Получилось так. Профиль с подсветкой установлен не по всей длине кухни, дальше есть подсветка от вытяжки, но если будет необходимость то продлить совсем просто.

Включаем подсветку поднеся руку к датчику. Касаться его не обязательно, срабатывание происходит на расстоянии до 5-8 см.

Точно так же выключаем

Как устанавливал

Собственно задача стояла не сложная но и не особо тривиальная. Если первая подготовительная часть (подготовить провода нужной длины, наклеить ленту в профиль, собрать схему) заняла около 30-40 минут, то сама установка заняла около 3 часов.

В самом начале освободил и частично разобрал шкаф в котором будет монтироваться выключатель. Разборка заключалась в откручивании нескольких шурупов и снятии пластиковых держателей посудницы. Затем, сверлом по дереву 12 мм просверлил 2 отверстия в нижнем торце стенки шкафа и перпендикулярное ему в стенке шкафа чтобы вытащить провод датчика.

Сверлить торец ЛДСП совсем не сложно, главное центр сверления расположить точно по центру детали и стараться сверлить ровно в вертикальной плоскости. Если сомневаетесь потренируйтесь на отдельном ненужном куске ДСП 16 мм, это стандартная толщина мебельного ДСП. Если тренироваться не на чем, можно сверлить в месте соединения боковых стенок двух шкафов, так вы точно не сломаете тонкую перегородку если отклонитесь от вертикали.

Провод спрятал за пластиковым держателем. Расположение датчика и примерный путь провода на этом фото.

В дальнейшем провод датчика вывел наверх и провёл в сторону вытяжки. Шкаф в который встроена вытяжка сверху примерно вполовину уже остальных и ближе к стене у него своеобразная полость для вентканала. Туда и спрятал блок выключателя и БП прилепив их на двухсторонний скотч. Кабель от БП протянул по верху шкафов к правому краю ленты. В этом месте его было проще спустить вниз не снимая шкафов, т.к. есть скрытый просвет между стеной и боковой стенкой крайнего шкафа.

Итог первой части

Результатом я вполне доволен. Света на рабочей поверхности теперь вполне достаточно. Светорассеиватель даёт довольно ровный свет на поверхности без выраженных пятен яркости от светодиодов, хотя если посмотреть на сам светорассеиватель то яркие пятна светодиодов конечно видны, но это скорее из-за того что использована лента с всего 60 светодиодами на каждый метр ленты. Думаю лента 90/120 светодиодов будет светить равномернее. Кол-во светодиодов больше 120 на метр будет не целесообразным.

Кому интересны использованные комплектующие и их детальный обзор – смотрим полную версию статьи тут

Как сделать подсветку рабочей зоны на кухне

Для организации дополнительного освещения чаще всего используют споты, точечные светильники и светодиодные ленты. Два первых варианта хороши как декоративная подсветка, но для рабочей зоны они не годятся.

Самыми удобными и практичными для этих целей являются светодиодные ленты, которые дают равномерный и мощный свет, легко монтируются и стоят относительно недорого. Мы рекомендуем использовать их, и именно о таком варианте пойдёт речь в нашей инструкции.

Как выбрать светодиодную ленту

Светодиодные ленты продаются бухтами по 5 м, их можно резать на кусочки кратно определённому размеру, который колеблется в диапазоне от 25 до 100 мм. Это делается в специально обозначенных местах простыми ножницами, а фрагменты при необходимости соединяются между собой.

Данные изделия имеют несколько ключевых параметров, которые следует учитывать при покупке:

• Напряжение питания. Бывает 12 и 24 В постоянного тока. По возможности стоит предпочесть последний вариант. Такие ленты безопаснее и потребляют меньший ток, что позволит использовать менее мощный блок питания.
• Мощность. Измеряется в ваттах на метр. Чем выше, тем больше света будет. Для подсветки рабочей зоны на кухне лучше всего подходят ленты мощностью от 10 Вт/м.
• Цветовая температура. Измеряется в кельвинах. По сути, это цвет свечения от тёплого жёлтого (2 500 К) до холодного голубоватого (7 500 К и выше). Для качественного освещения рабочего места нужен как минимум нейтральный белый (4 500–5 000 К), а лучше — более холодный (около 6 000 К).
• Коэффициент CRI, или индекс цветопередачи. Он показывает, насколько естественными будут оттенки цветов освещённых предметов. Бывает от 65 до 98 — чем больше, тем лучше (100 у солнца). От ленты с CRI ниже 80 устают глаза, поэтому такую лучше не брать.

На что крепить подсветку

Во время работы светодиоды сильно нагреваются, поэтому им требуется радиатор, в качестве которого выступает алюминиевый профиль. Лента клеится к нему изнутри, и он же служит защитным корпусом и прикрывается сверху рассеивателем светового потока. На профиле обычно указывается количество тепла, которое он способен отвести — важно, чтобы этот параметр соответствовал мощности ленты, а ещё лучше имел запас.

Кадр: 5watt / YouTube

Профили бывают накладные (прямые), угловые и врезные. Последние полностью прячутся в шкафы кухни, их не видно и они никак не мешают. Если вы не предусмотрели подсветку на этапе ремонта, то ваш выбор — прямой или угловой профиль. Лучше остановиться на первом, поскольку второй будет затруднять уборку и может ослеплять светом сидящих за столом.

Какой способ крепления выбрать

Саму ленту нужно обязательно крепить с помощью клейкого слоя с обратной стороны к профилю для эффективного рассеивания тепла. А вот алюминиевую деталь можно фиксировать на шкафах по‑разному: с помощью комплектных кронштейнов, шурупами через просверленные отверстия или на двусторонний скотч.

Последний вариант самый простой и быстрый, но при этом и самый ненадёжный. Лучше всего использовать комплектные защёлки, которые прикручиваются к шкафу шурупами — это не сложно и всегда легко снять профиль при необходимости.

Если по эстетическим или другим причинам вариант с клипсами вам не подходит, то можно просверлить в детали отверстия и прикрутить направляющие напрямую к шкафам. Главное, не забыть слегка рассверлить отверстие большим сверлом, чтобы в него спряталась шляпка шурупа, иначе лента не будет плотно прилегать к профилю и торчащие светодиоды быстро перегорят. Также стоит учитывать, что в таком варианте светодиоды клеятся поверх крепежа и снять профиль в случае чего будет проблематично.

Как расположить подсветку

С прямыми кухнями всё просто — лента в профиле растягивается вдоль стены. Но если у вас угловая, то не обойтись без поворота подсветки.

Ленту нельзя просто так повернуть под прямым углом, но есть несколько других вариантов. Самый простой — дважды сложить, как показано в видео выше. Этот способ подойдёт для недорогих тонких изделий без защитной оболочки.

Кадр: Женя Сидоров / YouTube

Если у вас менее податливая лента, то можно воспользоваться специальным коннектором‑уголком. Он соединяет куски изделия, защёлкиваясь на контактных площадках обоих фрагментов. Из‑за габаритов уголки оставляют неосвещённые зоны и могут не поместиться в профиль.

Ну и, конечно, всегда можно просто соединить две ленты, спаяв их короткими кусочками провода: плюс к плюсу, минус к минусу.

Что ещё понадобится для подключения

Блок питания

Для работы светодиодной ленты нужен блок питания (БП) с соответствующим напряжением. Они бывают в закрытом и открытом корпусах. Первый необходим для установки в местах, где есть влага, а второй — для сухих. БП подключается к розетке и выдаёт 12 или 24 В постоянного тока.

Его мощность должна быть с запасом на 20–25%. Для расчёта необходимо измерить длину ленты, умножить на её мощность в ваттах и прибавить сверху ещё 20–25%. Например, для отрезка изделия мощностью 11,5 Вт/м и длиной 3,2 м потребуется блок питания на 44 Вт или на 50 Вт как ближайший к этой величине:

3,2 × 11,5 = 36,8; 36,8 × 0,2 = 7,36; 36,8 + 7,36 = 44, 16

Иногда на БП указывают ток, а не мощность. В этом случае следует разделить общую мощность ленты на напряжение, чтобы узнать потребляемый ею ток и сравнить с таковым на блоке питания. В примере выше это будет 3,68 А при напряжении 12 В. Таким образом, нужен БП на 4 А:

Выключатель

Для управления подсветкой нужен выключатель, и здесь тоже есть из чего выбрать. Если планируете освещение на этапе ремонта, то можно установить обычный клавишный вариант рядом с блоком розеток над столешницей.

В готовую кухню проще встроить компактный выключатель на шнурке, подобный тем, что используются в настенных бра. А ещё лучше установить деталь с ИК‑датчиком, который будет срабатывать от взмаха руки.

Важный момент: любой выключатель следует ставить перед блоком питания, а не после. Так трансформатор не будет работать постоянно и прослужит дольше.

2. Приготовьте всё необходимое

• Светодиодная лента;
• профиль с рассеивателем и заглушками;
• блок питания;
• кабель с вилкой;
• выключатель;
• монтажный уголок (если нужно);
• многожильный медный кабель 0,75–1,5 мм²;
• сетевой кабель с вилкой 220 В;
• угловые соединители (если нужно);
• обезжириватель;
• двусторонний скотч (если нужно);
• малярная лента;
• изолента;
• паяльник и припой (если нужно);
• шуруповёрт;
• свёрла;
• ножницы;
• нож;
• ножовка по металлу, УШМ или торцовочная пила;
• рулетка.

3. Подготовьте ленту

Рулеткой измерьте длину кухонных шкафов над рабочей поверхностью и ножницами отрежьте необходимое количество ленты по специальным отметкам. Они помечены пунктиром или значком ножниц и пересекают две медные контактные площадки пополам.

Кадр: Журнал «Как сделать все самому» / YouTube

Если используете всю ленту целиком, то можно подключиться к штатным проводам. Для отрезанных фрагментов припаяйте медные многожильные провода сечением не менее 0,75 мм², а лучше — 1,5 мм².

Иллюстрация: Артём Козориз / Лайфхакер

При длине зоны подсветки свыше 5 м никогда не соединяйте ленты последовательно, одну к другой! В таких случаях используйте отдельные кабели от блока питания или один от БП, а от него разветвляйте питание на каждую ленту.

4. Сделайте тестовую сборку и примерку

Чтобы избежать ошибок после установки и не переделывать потом всю конструкцию, лучше сначала собрать все компоненты воедино и убедиться в их работоспособности.

Иллюстрация: Артём Козориз / Лайфхакер

Если выбрали бесконтактный выключатель — соедините всё по схеме выше. Кабели от светодиодной ленты подключите к блоку питания: красный к клемме +V, чёрный — к COM. Далее соедините клеммы L и N на БП с выходными клеммами OUT на ИК‑выключателе (неважно, в какой последовательности). Затем подсоедините к входным клеммам IN детали кабель с вилкой и вставьте в розетку. Останется подключить датчик, провести рядом с ним рукой и убедиться, что подсветка работает.

Иллюстрация: Артём Козориз / Лайфхакер

Если используете обычный выключатель (клавишный или со шнурком), то всё ещё проще. В этом случае один из проводов от вилки следует подключить к БП напрямую, а второй разрезать, зачистить концы и подсоединить их к клеммам выключателя.

На этом же этапе продумайте расположение проводов, подыщите место для блока питания, а также прикиньте, в каких местах нужно просверлить шкафчики, чтобы пропустить через отверстия провода.

5. Отпилите профиль

Отмерьте и отрежьте нужное количество профиля. Не забывайте учитывать размер заглушек — если этого не сделать, деталь будет торчать за шкафчик. Для распила подойдёт ножовка по металлу, УШМ или торцовочная пила.

Резать удобнее сразу с установленным рассеивателем. А чтобы последний не ёрзал и не скалывался, намотайте по месту разреза два‑три витка малярной ленты.

6. Прикрепите профиль на место

Закрепите профиль на шкафчике. Если используете комплектные клипсы — прикрутите их шурупами, отступив от краёв направляющей по 10–15 см, и защёлкните в них деталь.

Кадр: Журнал «Как сделать все самому» / YouTube

При креплении профиля прямо к мебели сделайте в его основании отверстия через каждый метр или только по краям, если длина небольшая: сначала сверлом 4 мм для шурупов, а затем слегка рассверлите их инструментом 8 мм, чтобы образовать фаску, куда спрячется шляпка самореза. После этого прикрутите профиль к шкафу.

Кадр: Руслан Викторович / YouTube

Если не хотите возиться, используйте качественный двусторонний скотч. Обязательно обезжирьте поверхности шкафов и профиля, приклейте скотч и установите металлическую деталь на место, хорошо прижав.

7. Приклейте ленту к профилю

Тщательно обезжирьте внутреннюю поверхность профиля, а затем приклейте к ней светодиодную ленту, постепенно снимая защитную плёнку с её обратной стороны. Чтобы деталь крепко держалась, а профиль рассеивал тепло, хорошо прижмите её по всей длине, надавливая на каждый из элементов.

8. Установите рассеиватель

Снимите с рассеивателя защитную плёнку и вставьте его в профиль. Будьте аккуратны, чтобы не сломать эту пластиковую деталь. После этого наденьте на концы профиля заглушки.

9. Разместите выключатель

Если вы планировали стационарный выключатель ещё на этапе ремонта, то он уже должен быть установлен. В случае с переключателем на шнурке встройте его в дно шкафчика, предварительно просверлив отверстие. Либо воспользуйтесь монтажной пластиной: прикрепите её к карнизу кухни или в другом удобном месте, а затем в пластину вставьте выключатель.

Кадр: Мебельная фурнитура Westline / YouTube

При использовании бесконтактного выключателя спрячьте его в одном из шкафчиков, а ИК‑датчик выведите в подходящее место, просверлив отверстие нужного диаметра в дне или стенке короба.

10. Соберите электрическую схему

Подключите всё по схеме из пункта 4. Разместите блок питания, кабели и остальные элементы на их постоянные места. Электрические соединения изолируйте с помощью изоленты, закройте все крышки на корпусах и позаботьтесь о том, чтобы во время работы на элементы подсветки не попадала вода.

Подсветка под шкафы на кухне из светодиодной ленты: выбор элементов, схемы, монтаж своими руками

Светодиодная подсветка под шкафами на кухне — это эргономично, красиво и современно. В статье мы расскажем о том, как правильно выбрать элементы системы, какие схемы соединения бывают, как установить ленту в качестве самостоятельного элемента и в специальном коробе (профиле).

Выбор светодиодной ленты для подсветки под шкафы — интересное, эффектное и не слишком сложное для домашнего мастера решение. Такое дополнительное освещение, несомненно, выполняет и эстетические задачи — выделяет отдельные функциональные зоны, акцентирует цветом декоративные элементы, задаёт модный, современный тон дизайну кухни.

Выбор светодиодной ленты

Важной характеристикой светодиодной ленты для монтажа под шкафы на кухне является устойчивость к парам воды. Недостаточная влагозащищённость может привести к короткому замыканию, а, значит, и к риску возникновения пожара. При покупке ленты нужно обращать внимание на степень защиты оболочки, которая маркируется двузначным числом после латинских букв IР. Первая цифра указывает на защиту от пыли и грязи, механических повреждений. Вторая цифра — защита от влаги. Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам.

По герметичности (влаго- и пылезащищённости) светодиодные лампы и ленты могут иметь маркировку:

• IР33 — открытый тип токопровода, для кухонь не рекомендуется;
• IР65 — односторонняя герметичность той стороны, на которой размещены электронные элементы, допускается для монтажа во влажной среде кухонного пространства;
• IР67, IP68 — двухсторонняя, полная герметичность ленты — рекомендуется для монтажа на кухне.

Если у выбранной лампы или ленты со светодиодами недостаточная защищённость, необходимо использовать защитный плафон или специальные профили, чтобы в совокупности обеспечить должный уровень безопасности.

Чтобы светодиодная лента давала достаточно света, важно правильно выбрать удельную мощность, которая характеризуется количеством светодиодов на погонный метр. Каждый тип ленты может иметь различное число светодиодов. Это можно определить и визуально, и ознакомившись с характеристикой изделия.

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Чтобы полноценно осветить рабочую поверхность, лучше выбрать ленту со 120 или 240 диодами.

Подсчитывая освещённость, нужно учитывать потребляемую лентой мощность, помня, что по сравнению с лампами накаливания, световой поток светодиодов выше примерно в 5 раз.

Таблица. Расчёт мощности ленты

Тип светодиода	Количество диодов, шт./1 пог. м	Потребляемая мощность, Вт/1 пог. м
SMD-3528	60	4,8
SMD-3528	120	9,6
SMD-3528	240	19,2
SMD-5050	30	7,2
SMD-5050	60	15
SMD-5050	120	25

Цифры в маркировке ленты обозначают размер одного светодиода:

• SMD-3528 — диоды размером 3,5х2,8 мм;
• SMD-5050 — диоды размером 5,0х5,0 мм.

Для монохромных лент с указанными характеристиками световой поток, измеряемый в люменах и являющийся ещё одной характеристикой светодиодов, будет максимальным. Для полихромных лент RGB, цвет которых задаётся в зависимости от установок регулятора или контроллера управления, общее количество кристаллов в каждом диоде соответствует комбинации базовых цветов, включающихся не одновременно. Следовательно, при работе только части кристаллов, дающих определённый цвет, световой поток будет ниже.

Цвета монохромных диодов с собственным свечением кристалла бывают:

• красный;
• оранжевый;
• жёлтый;
• зелёный;
• синий;
• фиолетовый.

Цвет монохромных диодов характеризуется узким спектром свечения, что стоит учитывать при выборе подсветки. Цвет предметов и, главное, продуктов существенно искажается, они могут выглядеть не так как под естественным светом или освещенные люминесцентными лампами.

Белый монохромный светодиод представляет собой полупроводник, излучающий ультрафиолет с покрытием люминофором. Принцип действия аналогичен привычным для большинства люминесцентным лампам. Оттенок так же может быть от «тёплого» до «холодного» и указывается в виде соответствующей температуры свечения, измеряемой в Кельвинах как у привычных светодиодных ламп.

Цвет поверхности печатной платы, на которой расположены светодиоды, обычно белый, однако можно подобрать и другие цвета: коричневый, жёлтый, чёрный, которые будут лучше смотреться на мебели при открытой установке. Для удобства монтажа лента снабжена клейкой лентой на обратной стороне.

Выбор блока питания и дополнительных устройств

Включать светодиодную ленту в бытовую розетку нельзя — сразу же сгорит. Рассчитана она на работу при постоянном токе с напряжением 24 или 12 В, полученный через соответствующий импульсный преобразователь (блок питания). Мощность устройства должна соответствовать совокупной потребляемой мощности всех подключённых лент. Например, нужно подключить три бобины по 5 м SMD-5050, мощностью 7,2 Вт/пог. м. Совокупная мощность составляет:

5 м · 7,2 Вт/пог. м = 36 Вт

Блок питания выбирают с запасом в 20%, следовательно, понадобится устройство мощностью не менее 45 Вт.

Конструкция блока может быть разной:

1. Герметичный, компактный блок в пластиковом корпусе.
2. Герметичный блок питания в алюминиевом корпусе. Дорогой, климатоустойчивый, часто используется в наружном, уличном освещении.
3. Открытый блок в перфорированном корпусе. Наиболее габаритный, недорогой, требует дополнительной защиты от прямого попадания влаги. Есть мощные модели — достаточно одного блока для всей подсветки.
4. Сетевой блок питания. Небольшая мощность, до 60 Вт, не требует монтажа. Для нескольких лент потребуются отдельные блоки питания.

Блок питания для кухни должен быть влагоустойчивым или устанавливаться в месте, защищённом от влаги. Желательно, чтобы драйвер содержал защиту от перепадов напряжения, что продлевает срок службы светодиодов.

Светодиодные ленты не рекомендуется соединять последовательно, иначе износ будет высокой, а светимость неравномерной. При подключении нескольких лент правильно использовать усилитель, обеспечивающий равномерную токоподачу на различные участки электрической цепи.

При желании, подсветка может подключаться через диммер — устройство, плавно понижающее мощность и светимость осветительных приборов. Так можно поддерживать подсветку в режимах «работа» и «отдых».

Для управления светодиодной лентой используются ШИМ-контроллеры, способные обеспечить правильную форму пульсирующего тока для регулировки яркости светодиодов

Усилители и диммеры подбираются к системе подсветки по силе тока.

Схемы подключения светодиодной подсветки

Основные правила соединения элементов подсветки в схему и монтажа:

• соблюдайте полярность;
• питайте через блок питания с напряжением 12 или 24 В в соответствии с типом ленты и маркировкой, размещая его как можно ближе к ленте (максимальное удаление — 10 м);
• ленту не стоит круто изгибать, перекручивать. Лучше разрезать и выполнить угол пайкой (с осторожностью, заизолировав затем токопроводящие дорожки термоусадочной трубкой) или специальным коннектором. Пайка, по мнению мастеров, обеспечивает контакт без электрических потерь;
• чем меньше соединений и чем толще сечение провода, тем меньше потерь электрического тока;
• ленту высокой мощности лучше монтировать в профиль (короб);
• отрезки лент длиннее 5 м соединять только параллельно;
• блок питания располагайте в вентилируемом месте, защищая его от перегрева.

Места, в которых светодиодную ленту можно разрезать, обычно показаны на самом изделии.

Ниже приведены основные схемы соединения для монохромных и RGB-лент.

Схема прямого подключения светодиодной ленты. Несоклько лент подключаются параллельно к одному источнику тока

Подключение светодиодной ленты с использованием диммера для регулировки яркости

Несоклько светодиодных лент, включенные с использованием диммера или ШИМ-контроллера, должны подключаться с помощью усилителя

Схема подключения светодиодных лент RGB

RGB-ленты подключают к контроллеру четырьмя проводами, три из которых отвечают за один из цветов, четвёртый является общим. Маркировка: R — red (красный цвет), G — green (зелёный), В — blue (голубой). Провод «V-плюс» — общий. Подключение проще всего выполнить с помощью коннектора, но можно и аккуратно припаять. Для автономного подключения контроллера и усилителя иногда в схеме соединения используют два блока питания.

Инструменты и материалы для монтажа светодиодных лент

Для самостоятельной установки светодиодной ленты под кухонные шкафы потребуется:

• соединение элементов можно выполнить различными способами, при этом потребуются: паяльник, припой, канифоль и термоусадочная трубка, или наконечники для проводов и обжим для наконечников, или коннекторы;
• ножницы;
• изоляционная лента, двухсторонний скотч, элементы крепежа;
• инструмент для выпиливания отверстий в мебели для прокладки проводов, например — электролобзик;
• выбранные светодиодные ленты;
• блок питания и другие элементы электросхемы, при необходимости — диммер, усилители, контроллер;
• короб (профиль) — при выполнении соответствующего монтажа;
• кабель.

Важно понимать, что светодиоды все равно выделяют тепло во время свечения. Направлено оно в подложку, основу диода. Чтобы не допустить перегрева полупроводников, из-за чего существенно снижается их срок службы, желательно приклеивать ленту на специальный алюминиевый профиль или подложку с высокой теплопроводностью.

Выбор сечения кабеля

Как правило, для установки подсветки на кухне используют кабель сечением 0,5-2,5 мм 2 .

Сечение кабеля можно точно рассчитать по формуле:

• I — сила тока, I = P/U или I = U/R (P — мощность, U — напряжение, R — сопротивление);
• ρ — удельное сопротивление, для медного кабеля ρ = 0,0175 Oм·мм 2 /м;
• L — длина кабеля;
• ΔU — максимально допустимый перепад напряжения между блоком питания (БП) и нагрузкой (лентами), ΔU = U_БП–UΣ_лент, если напряжение БП — 12 В и лент — 12 В, то ΔU принимают в 5–10%, т. е. 0,6–1,2 В.

Сечение кабеля зависит и от длины проводки, чем длиннее провод, тем меньше мощности подведётся к источнику света, что видно из следующей таблицы:

Длина проводов, м	Мощность, выделяемая на нагрузке, Вт
	Сечение провода
	1,5 мм 2	2,5 мм 2	4 мм 2	6 мм 2
	50,0	50,0	50,0	50
2	45,5	47,2	48,2	48,8
4	41,5	44,6	46,5	47,7
6	38,1	42,3	44,9	46,5
8	35,0	40,1	43,4	45,5
10	32,4	38,1	42,0	44,4

Монтаж светодиодной ленты под кухонные шкафы

Основой хорошо проведённой установки является продуманное планирование — как выбрать, где и какие элементы схемы расположить.

Светодиод даёт направленный пучок света, чаще всего это сектор 120° строго по центральной оси полупроводника. Реже встречаются варианты на 90°, 60° и 30°. Закрепив ленту снизу подвесного шкафчика и отступив от стенки, на вертикальной поверхности образуется весьма четкая полоса, притом волнистая между светом и тенью, что может пагубно сказаться на общей картине.

Нужно распределять источник света так, чтобы разделительная полоса света и тени от подсветки приходилась на естественную границу, например, между окантовкой рабочей поверхности и облицовкой стены. В самом простом случае ленту монтируют впритык к стене, чтобы осветить её полностью. Подбирая различные варианты, можно с выгодой для общего дизайна поработать с визуальной «глубиной» рабочей поверхности.

Ленты с диодами, имеющие узкий сектор освещения, можно крепить на самом краю под шкафом, чтобы стена вовсе не освещалась. Универсальным способом по распределению света является использование алюминиевых профилей со светорассеивающими защитными плёнками. Даже высотой бортиков профиля при желании можно сформировать требуемую форму пятна освещённости.

Сам монтаж, при некотором навыке работы с инструментом, не представляет большой сложности.

1. Пропускаем кабель к месту соединения, как можно незаметнее, высверливая на тыльной стороне шкафа отверстие небольшого диаметра.
2. Светодиодную ленту небольшой мощности можно крепить непосредственно на подготовленную и обезжиренную поверхность нижней части кухонных шкафчиков. Ленты отмеренной длины, имеющие клеящий слой, просто прикладывают к выбранному месту и прижимают, снимая защитную пленку непосредственно перед монтажом. Если такого слоя нет — понадобится двусторонний скотч. Чтобы замаскировать ленту, можно оградить её профилем в тон шкафа.
3. Закрепляем блок питания, делаем электрическую разводку, аккуратно закрепляя провода с помощью клипс или двустороннего скотча.
4. Соединяем все элементы в схему, обязательно проверяем тестером проводку на короткое замыкание между питающими проводами и только после этого подключаем к сети. Подсветка готова.

Если ввиду повышенной мощности или из эстетических соображений планируется установка ленты в профиль, то сначала проще уложить светодиодную ленту в профиль и подключить выводы питания. После этого с помощью двустороннего скотча профиль закрепляется на шкафчиках. Придётся менять последовательность только в том случае, если профиль крепится с помощью саморезов, вкрученных с его внутренней стороны впотай.

На следующем видео тот же мастер, что и в предыдущем ролике, даёт советы о монтаже ленты в короб.

Где поместить подсветку на кухне и как собрать ее своими руками: инструкция и 30 фото

Рассказываем, как организовать светодиодную подсветку рабочей поверхности кухни, даем полезные советы по выбору освещения и инструкцию по их монтажу.

Для освещения пространства кухни используют не только люстры. Гораздо удобнее и практичнее выделять несколько зон освещения и размещать в них светильники разных типов. Такая подсветка на кухне функциональна и красива. Она обеспечивает каждую зону достаточным количеством света и украшает интерьер. Предлагаем несколько интересных вариантов размещения светодиодной подсветки и инструкцию по ее установке.

Все о подсветке на кухне

Виды подсветки

Чаще всего для обустройства подсветки выбирают светодиоды. Это яркие долговечные осветительные приборы, которые выпускаются в разных вариантах. Кратко охарактеризуем каждый из них.

Лента

Представляет собой тонкую длинную основу, на которой закреплены мелкие светильники. Их диаметр и расстояние между ними может быть разным. Лента дает безбликовое равномерное освещение, которое может быть разных цветов. Монохромные изделия светят только одним цветом, многоцветные могут изменять оттенок. По степени защищенности различают несколько видов лент .

• Открытые. Ничем не защищены от попадания жира или влаги. Их ставят в самых удаленных от мойки или плиты местах.
• Односторонние. Герметично запаяны только со стороны светодиодов. Подойдут для удаленных от мойки участков фасадов или верхней части шкафов.
• Двусторонние. Полностью герметичны. Могут располагаться в любом месте кухни.

Светильники

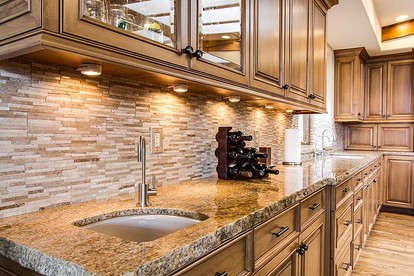

Светодиодные споты различаются конструкцией и способом крепления. Кратко охарактеризуем каждый вид.

Накладные для мебели

Монтируются на деревянную решетку или металлическую планку, которую закрепляют на мебель. Их можно поворачивать, тем самым направляя свет. Легко демонтировать и установить на новом месте.

Панель

LED-панель представляет собой нескольких светодиодов, закрепленных на планке. Сверху она накрывается рассеивателем. Такие панели накладываются на выбранное место и фиксируются саморезами. Дают рассеянный мягкий свет, служат долго. На фото — пример такого светильника.

Наружные на подвесах

Крепят на специальных подвесах. Хороши для кухонь с высокими потолками и массивными шкафами. Могут закрепляться на потолочной поверхности.

Врезные

Их еще называют встраиваемыми спотами. Монтируются не только в потолок, но и в кухонные шкафчики. Фиксируются в специальных платформах с помощью подпружиненных проволокой корпусов. Бывают разной формы, устанавливаются в дверцы или крышки шкафов, ниши около мебели, потолок

Преимущества и недостатки светодиодов

LED-лампы, как их еще называют, особенно востребованы при обустройстве освещения. Это не случайно, ведь они имеют целый ряд значимых преимуществ. Перечислим их.

Плюсы

• Широкий выбор типов светильников, отличающихся по форме, конструкции, дизайну, цвету свечения. Среди них есть влаго- и пылезащищенные модели.
• Длительный срок эксплуатации. Он составляет минимум 15 лет даже при ежедневном использовании.
• Безопасность для мебели, поскольку корпус лампочек не нагревается.
• Высокая яркость.
• Экономичность за счет малого потребления электроэнергии.
• Возможность использовать одно- и многоцветные решения.
• Экологичность. Светодиоды не токсичны и не выделяют при работе опасных веществ.
• Простой монтаж, возможность установки своими руками.

Минусы

• Деградация кристалла. Она заключается в постепенной потере яркости.
• Относительно высокая стоимость, которая окупается длительным сроком эксплуатации.

Способы размещения светодиодной подсветки для кухни

Вариантов размещения дополнительных источников света может быть много. Перечислим некоторые из них.

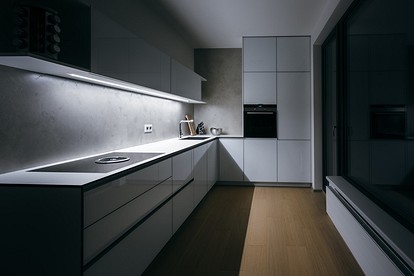

• На дне верхних шкафов со смещением вперед.
• По периметру фартука.
• На потолке, в том числе в многоярусных потолочных конструкциях.
• На фасадах шкафов.
• На стенках или цоколе шкафчиков.

Реализованы эти решения могут быть разными способами. Разберем идеи, как обустроить на кухне подсветку рабочей зоны и шкафов для нового и уже использующегося гарнитура.

Для нового гарнитура

На стадии проектирования гарнитура проще решить задачу дополнительного освещения. Хорошим вариантом станет встроенная система, под которую несложно обустроить посадочные места в процессе изготовления мебели. Причем лучше всего выбирать не споты, а ленту. Светильники хороши для потолка, поскольку излучают «пучок» света. На большом расстоянии от поверхности он успевает рассеяться. Если же расстояние, например, до столешницы, невелико, свет будет слишком резким, неприятным для глаз.

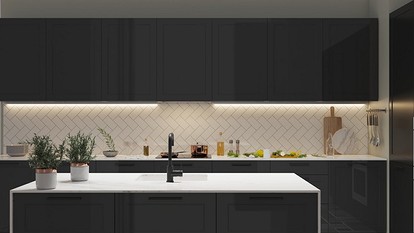

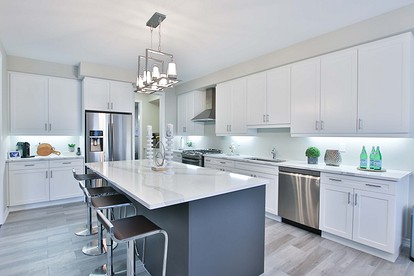

Освещение на дне шкафов тоже лучше делать встроенным. Выбрать, какая подсветка лучше для кухни под шкафы, несложно. Врезанные споты смотрятся яркими точками, световой поток от них резкий, не самый приятный для глаз. Лента в этом случае предпочтительнее. Она направлена строго вниз, светит мягко. Визуально смотрится непрерывной линией. Для освещения столешницы осветительные приборы закрепляют по центру дна шкафа или ближе к дверкам. Можно закрепить их и на участке стыка мебели и стены или в углу, но тогда освещенность столешницы будет ниже.

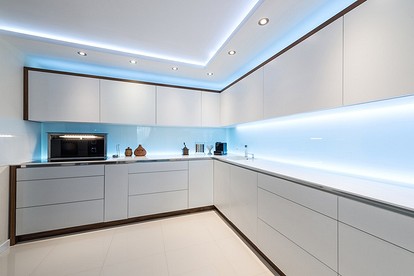

Интересная и практичная идея — кухонный фартук-светильник. Для этого по периметру стеклянного фартука на специальный металлический профиль монтируют светодиодную ленту. При включении световой поток направляется внутрь стеклянной пластины, и фартук становится ярким светильником. Его достаточно для нормального освещения столешницы.

Для действующей кухни

Если мебель уже собрана и даже какое-то время ею пользовались, светодиодную подсветку для кухни под шкафы или над рабочей зоной тоже можно установить. Только делают это немного иначе. Хорошим решением станет накладная подсветка. Например, LED-панели нужной длины. Их монтируют на несколько саморезов, подключают в розетку. Есть модели, предназначенные для монтажа вплотную. Их собирают в общую линию, подключают только крайний светильник.

Для оформления низа шкафчиков, их внутренней части, полок, углов и т.п. хорошо подойдет самоклеящаяся светодиодная лента. Она гибкая, укладывается на элементы любой формы. Компактная система смотрится почти как встроенная. Важный момент: для участков, расположенных около плиты или мойки, выбирают только герметичные изделия с высокой степенью защиты.

Как выбрать осветительные приборы

Важно, чтобы освещение было комфортным, приятным для глаз. Особенно это актуально для светодиодной подсветки рабочей зоны для кухни. Излишняя яркость ни к чему, но и недостаток света не нужен. Не должно быть резкого контраста с мало освещенными участками, иначе глазам будет очень некомфортно. Выбирают осветительные приборы, ориентируясь на несколько критериев.

• Мощность. Определяется в Ваттах. Показывает световую эффективность лампы. Для светодиода обычно достаточно 4-5 Вт на кв. метр.
• Сила свечения. Измеряется в Люменах. Показывает, насколько сильный световой поток отдает лампа.
• Температура свечения. Измеряется в Кельвинах. При высоких показателях лампа светится холодным белым светом, при средних — нейтральным, при низких дает теплое белое свечение.
• Степень защиты. Показывает, насколько прибор защищен от вредных воздействий, в частности от влаги и пыли.

Кроме того, нужно выбрать, как будет включаться светильник. Можно поставить обычный выключатель или предусмотреть активацию системы от пульта ДУ или от датчика движения.

Как сделать подсветку на кухне

Собрать кухонную подсветку своими руками не так уж и сложно. Разберем возможные варианты.

Монтаж самоклеящейся светодиодной ленты

Мы подготовили полезную инструкцию по монтажу диодной ленты на дно шкафа.

1. Отмерьте нужное количество ленты. Отрежьте фрагмент точно по нанесенным на изделие меткам, показывающим разрешенный участок для разреза.
2. Зачистите край отрезка на полтора сантиметра от силикона.
3. К зачищенному концу диодного отрезка припаяйте два монтажных провода: один плюсовой, другой минусовой. Свободные концы проводков обожмите наконечниками НШВИ.
4. Изолируйте участок пайки термоусадочной трубкой или изолентой.
5. Очистите и обезжирьте участок, на который будет монтироваться лента.
6. Снимите с оборотной стороны диодного изделия защитную пленку, наклейте фрагмент на подготовленное место.
7. Установите блок питания в шкафчик или в другое защищенное от влаги место. Подключите к нему диодную ленту: плюсовой провод к клемме «плюс», минусовой — к «минусу».
8. Подведите кабель от выключателя к блоку питания и подключите его.

Подсветка готова, ею можно пользоваться. Аналогично монтируют диодную ленту на других участках: по верху или низу кухонных шкафчиков, в нишах, в углах, т.п.

Светодиодная подсветка для кухни от А до Я

Правильное освещение – это одна из составляющих эффектного дизайна любого помещения. Особенно важно оно на кухне, где корректное распределение светового потока превращает приготовление пищи в приятный и комфортный процесс. Все, что для этого нужно – проект и расчет освещения. Одним из самых интересных вариантов в современных интерьерах, осуществить который можно своими руками, является подсветка светодиодной лентой.

Cветодиоды – это особые полупроводники, излучающие свет при прохождении электрической энергии. Светодиоды могут иметь различный химсостав, из-за чего отличается яркость генерируемого им света. Есть и еще один нюанс – монтаж светодиодной подсветки никогда не ведется напрямую, поскольку так лента может перегреться и сломаться. Обязательным условием подключения светодиодов является наличие стабилизатора.

Преимущества светодиодного освещения

Светодиодная подсветка – это ряд очевидных преимуществ:

• Стойкость к механическим внешним повреждениям;
• Долговечность – кухонная лента освещения способна проработать 14 и более лет даже при работе более 15 часов в сутки;
• Разнообразная цветовая гамма – подсветка на кухню под шкафы может быть выполнена в белом, красном и оранжевом, зеленом и синем, пурпурном и желтом цветах. Также можно выбрать светодиоды, работающие в инфракрасном и ультрафиолетовом спектре;
• Отличная яркость освещения, причем устройство не требует времени для разогрева;

• Доступность в цене (благодаря распространению и популяризации);
• Возможность использовать ленту с различным углом излучения;
• Безопасность;
• Экологичность;
• Нетребовательность к температуре помещения.

Способы и места для интерьерного освещения на кухне

Количество кристаллов напрямую влияет на количество цветов в ленте. В целом же, светодиодные ленты могут обеспечить 15 000 000 оттенков – если в них соединить кристаллы различной яркости.

Сделать светодиодную подсветку можно для следующих целей:

• Комбинированное освещение для зонирования, выделение шкафов, ниш;
• Подсвечивание картин или других декоративных элементов интерьера;
• Подсвечивание кухонного фартука, особенно эффектно смотрится подсветка, если фартук сделан из стекла;

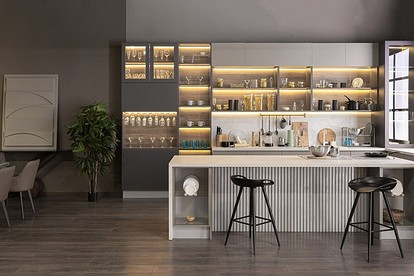

• Освещение внутри ящиков и шкафов;

• Выделение витражных стекол или полок из прозрачного стекла;

• Установив подсветку внизу тумбочек, то есть под шкафы, можно создать эффект «парящей мебели»;

• Освещение нескольких уровней потолка;

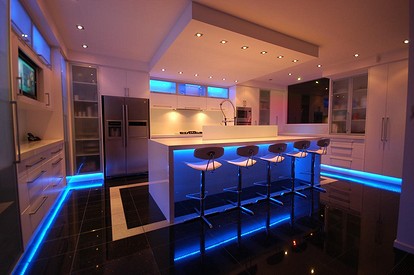

• Освещение барной стойки LED-подсветкой создает атмосферу и стиль настоящего бара.

Монтаж светодиодов теплого спектра производится для классических интерьеров, а в высокотехнологичном стиле будет более уместным холодный свет.

Выбираем подходящую светодиодную ленту – классификация и сравнение

Чаще всего монтаж светодиодной подсветки выполняется из SMD-светодиодов. Они классифицируются по ряду признаков:

• Числу кристаллов – от 1 до 4;
• Типу свечения – полноцвет либо монохром;
• Размерам – в диапазоне 1,06х0,8 до 5,0х5,0 мм.

Перед тем, как купить светодиодную ленту, нужно определиться с тем, какой тип освещения вы хотите сделать. Здесь существуют следующие рекомендации:

1. Лента SMD 50х50 с трехкристальными светодиодами прекрасно подойдет для освещения рабочей и обеденной зоны и сможет обеспечить равномерный яркий свет.
2. Для декоративной подсветки подойдет однокристальная лента SMD 35х28.

Светодиодная лента (LED) представляет собой несколько небольших светодиодов, расположенных в пределах одной плоскости. Она также может иметь несколько разновидностей в зависимости от плотности расположения светодиодов:

• 30 шт./метр;
• 60 шт./метр;
• 120 шт./метр;
• 240 шт./метр.

От количества светодиодов зависит мощность потребления и уровень яркости генерируемого освещения.

Делятся ленты на группы и по степени влагозащиты:

• IP20 – не подходит для кухни, поскольку не выдерживает высокую влажность;
• IP65 – средний уровень влагозащиты, может использоваться в кухне;
• IP68 – полная влагоустойчивость – такой лентой можно подсвечивать даже бассейн.

Как выбрать блок питания

Блоки питания бывают разной мощности, а значит и размера. Нам нужно определить оптимальный вариант, чтобы мощности трансформатора хватало с запасом, но при этом, чтобы он не был слишком большим.

Рассчитать оптимальную мощность блока питания для пятиметровой ленты SMD 5050 мощностью 12 Вт можно по следующему принципу:

12 Вт умножаем на 5 м (длину ленты), итого выходит 60 Вт. Но так как нам необходим запас, учтем и коэффициент равный 1,25 – получается 1,25 × 60 = 75, следовательно, нам нужно купить трансформатор на 75 ВТ.

Как подсветить светодиодами столешницу, обеденную зону

Для рабочей зоны подойдет устройство со средней степенью влагозащиты – на нем имеется специальный защитный слой, предохраняющий от паров и загрязнений, воды и прочих жидкостей. Это значит, что при необходимости влажной уборки вы сможете протирать шкафы вместе с лампами.

Монтаж ленты к столу подразумевает крепление особого профиля из алюминия. Он необходим для сокрытия проводов и придания освещению эстетичности. Можно также сделать подсветку и из самоклеящихся лент. Кстати, путем установки дополнительных приспособлений можно создать подсветку, которая будет менять яркость и/или цвет.

Совет! Для рабочего стола оптимально подойдет теплый белый цвет LED-ленты, поскольку он не станет изменять природные цвета еды.

Из светодиодных лент в рабочей зоне можно сделать дополнительное освещение. Здесь также нужны конструкции с высокой защитой от влаги. Ленты здесь устанавливаются двухсторонним скотчем. Можно использовать несколько лент, что позволит создать выразительный декоративный эффект.

Что нам потребуется для монтажа

Самостоятельный монтаж светодиодной подсветки потребует использования следующих инструментов и комплектующих:

• Собственно комплект: катушка ленты (12Вт), электрокабель с сечением 0,74 мм кв.;
• Трансформатор — блок питания 12Вт и диммер с пультом управления (если он есть);
• Припой с канифолью;
• Паяльник;
• Ножницы;
• Двусторонний скотч;
• Изолирующая лента (или термоусадочная трубка со строительным феном);
• Уголок ПВХ и или алюминиевый профиль для крепления LED – при необходимости;
• Дрель – при необходимости;
• Электрические установочные скобы – при необходимости.

Производим монтаж

Итак, все инструменты и материалы готовы, можно приступать к монтажу диодной подсветки своими руками.

Монтаж производится в такой последовательности:

1. В катушке лента чаще всего длиной 5 м. Скорее всего, вам нужно меньше, поэтому отрезаем лишнее. Нужная длина отмеряется рулеткой и отрезается в строго определенном месте, после чего крайние контакты нужно аккуратно оголить от силиконового покрытия примерно на 1,5 см.

1. К контактам припаивают 2 кабеля (желательно) или соединяют их с помощью коннекторов (не рекомендуется).

1. Затем выполняют изоляцию (лентой либо трубкой). Чтобы изолировать провода термоусадочной трубкой, нужно отрезать небольшой кусок длиной 2 см, посадить в место спайки проводов и закрепить строительным феном. Что выбрать — ленту или трубку — решать вам, но лучше трубкой, так как она надежнее и выглядит лучше.

1. На уголке либо профиле прикрепляют скотч извне, а с противоположной части закрепляют ленту после снятия защитной пленки.

1. Вблизи подсветки обязательно монтируется трансформатор. Это место нужно продумать заранее. К нему со стороны с низким напряжением припаиваются очищенные провода отрезанной ленты. С противоположной стороны крепятся вилка с электрическим кабелем. Светодиодную ленту крепят на заранее очищенную и обезжиренную поверхность.

Совет! Чтобы приклеить ленту ровно лучше не прижимать ее сразу, а сначала просто аккуратно приклеить всю ленту, а потом при необходимости подровнять.
