Установка откатных ворот для дачи. Откатные ворота своими руками: особенности монтажа, установки и правильной эксплуатации

Монтаж откатных ворот

Монтаж откатных ворот — это сложная работа, требующая знаний, навыков и опыта. Все стадии установки требуют четкого соблюдения правил и положений размещенной ниже инструкции. В противном случае конструкция прослужит недолго, а затраты на ремонт значительно превысят сумму, которую можно было потратить на профессиональный монтаж.

Итак, профильные трубы для каркаса, материалы для его заполнения и все остальное (крепеж, электродвигатель, направляющие, подвижные механизмы, блоки управления и т. д.) у вас уже есть. Идем дальше.

Инструменты и материалы

При возведении откатных ворот не обойтись без:

  • сварочного аппарата;
  • емкости для смешивания бетона;
  • лопаты;
  • дрели;
  • трамбовки;
  • шуруповерта;
  • набора гаечных ключей и отверток;
  • болгарки.
  • швеллер (2*0,16 м) и арматура (диаметр — 10 мм) для каркаса под фундамент;
  • песок;
  • цемент;
  • щебень.

Есть все вышеперечисленные инструменты и материалы, можно приступать установке автоматических откатных ворот.

Сооружение фундамента

Монтаж откатных ворот на сваях — не выход. Установка надежной конструкции не обходится без заливки фундамента. Он представлен на схеме ниже.

masterovit.ru_04_Схема фундамента откатных ворот.jpg

Изображение №2: схема фундамента откатных ворот

Со стороны проема, в которую будет откатываться створка, выройте прямоугольную яму. Она должна начинаться от внешнего края опорного столба и плотно прилегать к нему. Размеры ямы для стандартного фундамента (при ширине полотна в 3,5 или 4 м) — 2*0,6 м. Утрамбуйте дно ямы и уложите песчано-гравийную подушку (30 см).

Важно! Глубину выбирают в зависимости от климатических условий конкретной местности. В средней полосе России грунт промерзает примерно на 1,8 м. А, к примеру, в Сибири роют котлованы глубиной 2,5–3 м.

Изготовьте каркас. Нарежьте 8 прутьев арматуры и приварите их к швеллеру (по 4 шт. с каждой стороны). На расстоянии в 40-50 см от свободных концов «свяжите» конструкцию поперечными перекладинами. В итоге должен получиться вот такой каркас.

masterovit.ru_02_Каркас для фундамента.jpg

Фотография №1: каркас для фундамента

Установите каркас в котлован и позаботьтесь о том, чтобы он был направлен строго вдоль линии движения ворот и плотно примыкал к столбу. Отрегулируйте положение швеллера при помощи уровня. Если у вас металлические опоры, можете даже приварить конструкцию для надежности.

После размещения каркаса заложите необходимые провода. Для защиты используйте гофрированные трубы.

masterovit.ru_04_Типовая схема проводки.jpg

Изображение №3: схема проводки для откатных ворот

Пучок кабелей должен выходить из швеллера в том месте, куда вы будете устанавливать электропривод.

Монтаж проводки окончен — замесите бетон и залейте им отверстие.

Обратите внимание на важную особенность. Швеллер должен располагаться строго горизонтально. Даже небольшое отклонение приведет к серьезным проблемам. К заливке отверстия бетоном приступайте только после того, как будете уверены в правильном размещении каркаса.

Строительство откатных ворот продолжится только после затвердевания бетона. К следующим стадиям установки приступайте через 28 дней. Можете использовать быстротвердеющий цемент, но конструкция будет менее прочной.

Изготовление каркаса полотна

Пока бетон твердеет, можете не спеша заняться изготовлением каркаса створки. На раму пойдут трубы 6*4 см, а на ребра жесткости — 4*2 см. Для сооружения каркаса используйте размещенный ниже чертеж.

masterovit.ru_04_Схема каркаса полотна откатных ворот.jpg

Изображение №4: схема каркаса откатных ворот

Идеальное расстояние между вертикальными ребрами жесткости — 1 м.

Поэтапный монтаж откатных ворот

Итак, каркас готов, бетон застыл — можно приступать к монтажу. Сначала прикрепите к столбам металлические опоры, на которых будут размешены уловители. Удостоверьтесь в том, что закладные расположены строго вертикально.

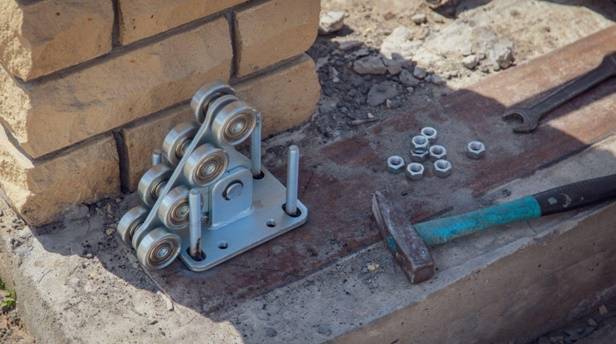

Крепление роликовых опор

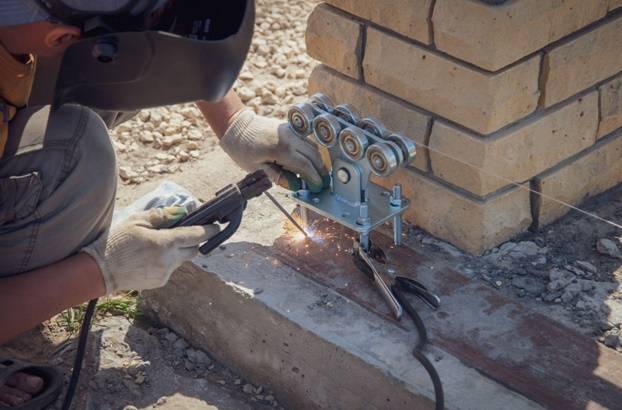

Установка опор — самый главный этап монтажа откатных ворот. Приварите ролики к швеллеру и удостоверьтесь, что устройства размещены так, как показано на схеме ниже.

masterovit.ru_04_Приавильный монтаж роликовых опор.jpg

Изображение №5: схема правильной установки роликовых опор

Удостоверьтесь, что металлические откатные ворота будут свободно перемещается и надежно фиксироваться устройствами, входящими в комплект поставки.

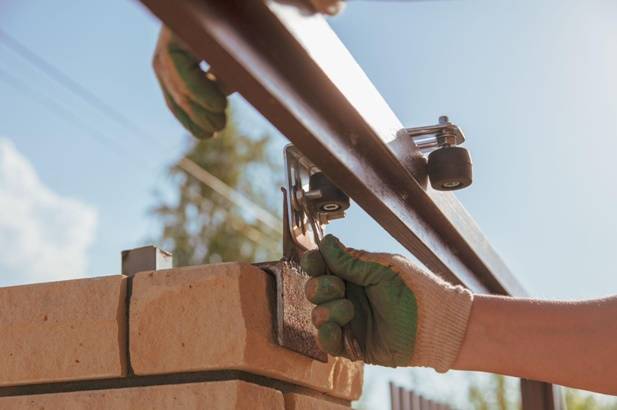

Монтаж верхнего ограничителя

К закладной, расположенной с той стороны, в которую ворота будут открываться, прикрепите верхний ограничитель. Он нужен для того, чтобы полотно не раскачивалось от ветра, не съезжало с направляющей и останавливалось.

masterovit.ru_04_Установка верхнего ограничителя.jpg

Изображение №6: установка верхнего ограничителя

Важно. Не забудьте отрегулировать прижим роликов. Полотно должно перемещаться легко и беспрепятственно. Кроме того, регулировка минимизирует расшатывание конструкции.

Крепление концевого ролика

Зафиксируйте концевой ролик на направляющем брусе. Механизм нужен для того, чтобы полотно ворот накатывалось на нижний уловитель и получало дополнительную точку опоры.

masterovit.ru_04_Концевой ролик и нижний уловитель.jpg

Изображение №7: установка концевого ролика

Оденьте на торцевой срез заглушку. Она защитит конструкцию от попадания мусора и снега.

Монтаж уловителей

Зафиксируйте уловители на опорном столбе в нужных местах. Это можно сделать при помощи болтов или сварки.

Верхний уловитель будет смягчать контакт полотна с опорой и ограничивать расшатывание конструкции от сильного ветра. К верхнему углу каркаса приварите скобу нужного размера. В результате обе поверхности будут защищены от коррозии.

Читайте также:
Стеновая панель под кирпич для кухни: варианты отделки

Нижний уловитель нужен для надежной фиксации закрытой створки. Разместите модуль на одном уровне с направляющей.

Перед следующими стадиями монтажа откройте и закройте ворота несколько раз и удостоверьтесь в том, что все сделали правильно.

Обшивка каркаса

Прикрепите к каркасу ворот имеющиеся материалы. Для обшивки идеально подойдут оцинкованные саморезы.

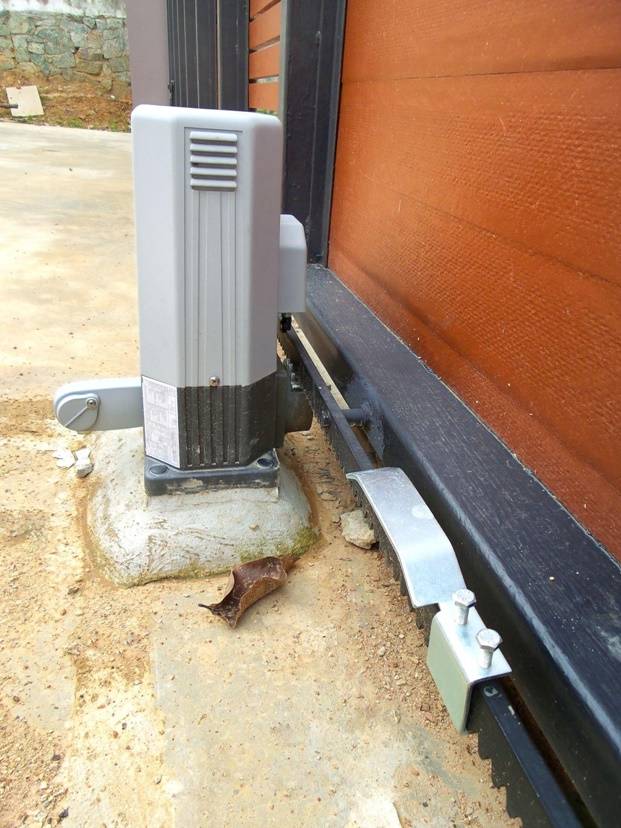

Установка автоматики

Установка откатных ворот с электроприводом даст гарантию того, что большую часть времени конструкция будет эксплуатироваться в бережном режиме. Неукоснительно следуйте инструкции, входящей в комплект поставки оборудования.

Разместите привод, блок управления и сигнальную лампу в нужных местах. Установите зубчатую рейку, подключите систему к электросети и удостоверьтесь в том, что все устройства и механизмы работают правильно.

На этом монтаж окончен. Откатные ворота на дачу готовы к эксплуатации.

Установка откатных ворот своими руками — актуально или нет?

Установка откатных ворот своими руками актуальна только в том случае, если у вас есть свободное время и необходимый опыт. По статистике, многие владельцы недвижимости допускают ошибки при монтаже. Причем к быстрой поломке конструкций приводят даже малейшие недочеты.

Если в наличии необходимые инструменты и вы уверены в своих силах — установите выкатные ворота самостоятельно. В противном случае закажите изготовление и монтаж в надежной строительной компании. Вы получите гарантию на установленную конструкцию и обретете уверенность в том, что она прослужит положенный срок. Тратить время на монтажные работы не придется.

Цена монтажа откатных ворот

Цена монтажа откатных ворот в надежной строительной компании полностью оправдает себя. Вам не придется приобретать нужные инструменты, материалы и оборудование. Стоимость необходимой техники, песка, цемента и щебня значительно превысит затраты на профессиональную установку.

“МАСТЕРОВИТ” уже более 20 лет производит откатные ворота с установкой под ключ . Ознакомиться с ними можно в этом разделе сайта. Здесь вы найдете всю необходимую информацию по доставке, оплате и монтажу, а также сможете обратиться к консультанту, если возникнут какие-то вопросы.

Откатные ворота. Пошаговая инструкция для самостоятельного монтажа

Установка откатных ворот – процедура, с которой можно справиться собственными силами. Данная конструкция сегодня находится на пике популярности. Если раньше её составляющие части отличались высокой стоимостью, то, сегодня они стали доступнее, не потеряв при этом своей долговечности и практичности. Некоторые специалисты считают, что процесс монтажа должны проводить только квалифицированные работники. Однако, при наличии небольшого строительного опыта и строгого следования инструкции, с работами можно справиться самостоятельно.

Элементы и комплектующие ворот

Створки работают по следующему принципу: полотно движется на тележках, располагающихся на роликах. Последние двигаются по швеллерам, которые были предварительно забетонированы в полу. Чтобы поверхность ворот не перекашивалась, не падала, её придерживают верхние ролики.

Когда полотно закрыто, чтобы снять нагрузку с опор, направляющая оснащается концевым роликом. Он заезжает в нижний улавливатель, когда ворота закрываются. Верхний элемент, выполняющий ту же функцию, дает еще более надежную фиксацию, когда заграждение находится в закрытом состоянии.

Полный размер такой конструкции составляет 150% от ширины всего проема. К примеру, при его ширине в 4 метра, полная ширина створок будет составлять 6 метров, поэтому и поверхность для отката должна составлять не менее данной величины. Этот момент можно назвать главным недостатком конструкции, иногда, заставляющий хозяина искать другие варианты оснащения въездной группы.

К созданию задвижных ворот предъявляются такие требования:

  • жесткость конструкции, чтобы она выдерживала нагрузки со стороны ветра и веса полотна;
  • крепление направляющей балки на раму посредством создания сварных швов;
  • воротное полотно не должно прогибаться под собственным весом, поэтому каркас, его удерживающий, должен обладать достаточной надежностью;
  • все комплектующие части подбираются строго с весовой нагрузкой, которую имеет полотно. Важно учитывать ширину проема, который будет перекрыт, а также высоту створки;
  • для отката воротной плоскости должно быть достаточно места с внутренней стороны ограды.

До начала проведения монтажных работ, важно учесть индивидуальные особенности местности проведения строительства. В частности, важны данные о глубине промерзания почвы, которые помогут определить параметры заглубления фундамента.

Чтобы установить конструкцию, понадобится приобретение:

  • полного набора фурнитуры;
  • материал, которым будут обшивать каркас;
  • электрический привод;
  • средства сигнализации;
  • роликовая тележка;
  • зубчатая рейка;
  • уловителя для нижнего и верхнего расположения;
  • пластины, что будут фиксировать тележку;
  • концевой ролик (съемный);
  • направляющие;
  • верхние фиксаторы.

Нужно выбирать качественную фурнитуру, которую производят проверенные производители, не первый год занимающиеся данным сырьем. Следует учитывать, что низкая стоимость не может гарантировать достаточного качества изделий. Лучше всего приобретать уже готовый комплект, который нужно будет только нужным образом собрать и установить в нужном месте. Как правило, он уже содержит инструкцию, облегчающую этот процесс для новичков.

Преимущества и недостатки

Выдвижные конструкции обладают рядом важных преимуществ:

  • сохранение внутри теплого воздуха (при условии обшивки внутренней части помещения сэндвич панелями);
  • плавность и тишина хода створок;
  • отсутствие необходимости в зимний период проводить уборку выпавших осадков;
  • конструкции, при наличии высокого качества составляющих элементов, отличаются длительным сроком службы, прочностью;
  • управление системой может быть ручным, либо пультовым;
  • справиться с процессом управления створками сможет любой человек;
  • ворота легко переносят любые изменения погодных условий, а также воздействия механического характера;
  • безопасность движения створок, обеспечиваемая наличием сигнальных ламп и других средств оснащения.
Читайте также:
Технология кирпичной кладки: принципы работ по возведению стен

Недостатки тоже имеются, хотя их и совсем немного:

  • необходимость бетонирования конструкции, столбиков, направляющих;
  • важно организовать отдельное свободное пространство для того, чтобы не закрывать движение калитки;
  • роликовая система должна своевременно очищаться от снега, опавшей листвы.

Материал

Чаще всего материалом изготовления откатной системы выступает металл или древесина. Каждый из них обладает характерными особенностями, плюсами и минусами.

Металлический профнастил обладает такими достоинствами:

  • прочность;
  • жесткость, которой не помешают любые механические воздействия;
  • дешевизна;
  • отсутствие рисунка, что позволяет легко собрать конструкцию, без необходимости подбора узора на её поверхности;
  • простота проведения монтажных работ;
  • устойчивость к воздействию коррозии, возможная благодаря покрытию ворот специальными составами, защищающими их от коррозии;
  • широкая палитра оттенков;
  • долговечность эксплуатационного периода, достигающая двадцати лет.

Свойства деревянных конструкций:

  • стоимость, пропорциональная качеству;
  • необходимость подготовки минимального набора инструментов для установки такой системы;
  • презентабельный, солидный внешний вид.

Недостатки деревянных ворот:

  • не слишком длительный срок эксплуатации;
  • низкая прочность;
  • вероятность возгорания;
  • низкая безопасность.

Декор

Украшать такие конструкции можно разнообразными декоративными элементами. Даже, без них ворота будут выглядеть презентабельно, солидно, без разницы, из какого материала они будут возведены.

Украсить откатную систему можно, используя:

  • кованые элементы с разными формами, размерами;
  • узоры, выполненные в стиле ковки или кованые решетки;
  • украшения по углам или на всей площади створки;
  • декорации, вырезанные из профиля;
  • узорами, украсившими столбы или профиль рамы.

План работы

Установка откатных ворот идет по следующему плану:

  • Вырыть траншею.
  • Соорудить фундамент, чтобы обеспечить бесперебойную работу тяжелого механизма.
  • Проведение электрической проводки, когда принято решение ставить устройство, работающее от автоматического привода.
  • Установка роликовых составляющих.
  • Посадка полотна на прокат, здесь можно крепить к механизму всю конструкцию без предварительной её регулировки.
  • Крепление фурнитуры.
  • Финальная регулировка конструкции.
  • Подключение автоматической системы.

Важно! Чтобы конструкция долго прослужила, работала без поломок, нужно тщательно соблюдать все этапы её обустройства, не отходя от инструкции ни на шаг.

После определения подходящего места, где будут идти все монтажные работы, нужно приготовить инструмент, который может быть полезен в ходе выполнения поставленной задачи.

Как установить откатные ворота

Система откатных ворот – наиболее простая, прочная и удобная самонесущая конструкция открывания ворот. Работает за счёт сдвигания воротного полотна на крутящихся роликах по протяжению ограды. Открывать и закрывать ворота можно вручную или с помощью автоматики, используя электропривод. Понять, как установить откатные ворота своими руками без подготовки сложно, но возможно, если соблюдать определённую технологию.

Откатные ворота экономят место на придомовой территории и не мешают проезду высокой техники, так как проём у них без верхней балки.

Условия для монтажа откатных ворот

Одно из условий – чтобы вдоль ограды хватало места для отката. Встроенная калитка не мешает открыванию ворот, так как монтируется так, чтобы онаоткрывалась внутрь двора. Либо её устанавливают рядом с воротами.

Разновидности конструкции в зависимости от принципа действия

Откатные ворота подразделяются на рельсовые или роликовые. Наиболее надёжный и популярный – роликовый механизм. Его легко собрать самостоятельно: все комплектующие в свободной продаже.

Роликовые ворота бывают двух видов:

  • моноширма – воротное полотно на едином каркасе;
  • синхронные ворота из двух частей.

Что представляет собой моноширма

Это одна створка, двигающаяся в одном направлении по роликовым кареткам.

Синхронные двойные ворота, где они нужны

Двойные откатные ворота из двух створок, откатываемых в разные стороны. Для их устройства нужно строить два фундаментных основания и сооружать балку для направления движения. Вариант используется для арочных ангаров, высоких гаражей, складских сооружений.

Для частного домовладения наиболее характерно применение одинарных ворот.

Комплектующие для установки откатных воротсвоими руками

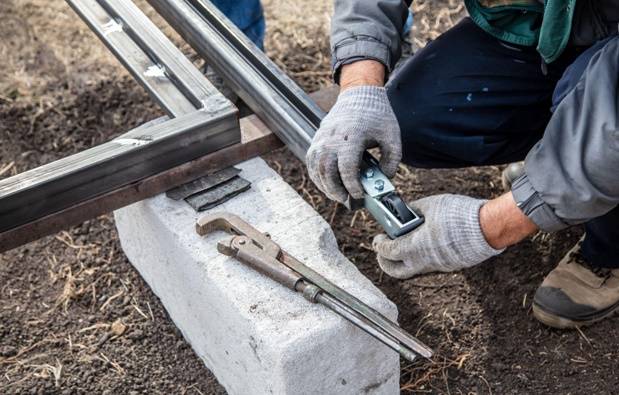

Несущая балка. Направляющая – это главный элемент, который также относится к фурнитуре.

Стоимость зависит от марки стали: чем лучше качество, тем выше цена. Толщина – 3,6 мм. Нет смысла покупать оцинкованную балку. При проведении сварочных работ цинк обгорит и всё равно придётся красить.

Фурнитура, улавливатели

П-образный кронштейн-уловитель снизу и сверху конструкции. Устанавливается на улавливающей опоре, она еще называется притворный столбик. Так происходит фиксация ворот в закрытом положении. Притворный столбик можно приварить на выведенные закладные. Если их нет, то закрепить дюбелями. Если кирпич полнотелый, то лучше использовать анкерные болты. В случае с пустотелым кирпичом используются пластиковые дюбеля.

Читайте также:
Уличные светильники для частного дома, дачи, двора

Верхний уловитель предупреждает заваливание воротины вбок, а нижний снижает механическую нагрузку на опорные ролики.

Рис. Установка верхнего улавливателя

Поддерживающая скоба или ограничитель движения роликов. Монтируется вверху основной опоры, дополнительно фиксирует створку. Толщина металла – 4 мм. Лучшие ролики для установки на скобу – резиновые, они не портят и не царапают металлопрофиль. Для свободного вращения ролика, чтобы он легко крутился, его не нужно зажимать гайкой.

Опорный концевой ролик – крепится с торца направляющей, выполняет роль: заглушки, смягчающего удар демпфера, опорной детали. Принимает на себя большую часть массы воротного полотна.

Для герметизации профильных труб, стоек, их снабжают заглушками, предупреждающими попадание внутрь воды и снега.

Рис. Опорный ролик

Материал для зашивки ворот. Профнастил с небольшим весом, легко устанавливаемый на саморезы либо заклепки.

Поэтапная инструкция по правильному монтажу откатных ворот

Шаг 1 Проектирование

Чтобы разобраться как сделать откатные ворота своими руками надо получить представление о процессе работы. Для этого определяют размеры створки с учетом габаритов, планируемых для въезда автомобилей. Делают чертёж. Принимают во внимание зазор между воротным столбом и габаритами машины:

для грузового транспорта требуется проем не менее – 3,5 м.

для легкового авто – 3 м.

При угловом въезде проём надо увеличить в 1,5 раза.

Самая удобная ширина проёма – 4,5 м его достаточно в любом случае.

Размер полотна должен быть шире проема на 200 мм, чтобы исключить видимость территории внутри участка.

Установка откатных ворот: основные ошибки, чертежи с размерами и поэтапная схема с инструкцией, как сделать монтаж ворот

Откатные ворота — это достаточно сложный в исполнении механизм ворот, который начал применяться относительно недавно. Если не обращать внимания на сложности в установке, то данная конструкция считается очень популярной, в основном за счет своей надежности и простоты в использовании.

В настоящее время откатные ворота с ручным и автоматическим приводом устанавливаются не только на предприятиях, но на частных домовладениях.

Для установки таких ворот обычно нанимаются специальные мастера по монтажу. Но если вы хотите существенно сэкономить денежные средства, то установку ворот можно выполнить самостоятельно, только перед этим стоит ознакомиться с нюансами этой работы.

Сейчас мы вам подробно расскажем о том, как выполняется монтаж откатных ворот своими руками.

Содержание

Виды откатных ворот

Для начала стоит ознакомиться с существующими разновидностями ворот, так как у всех у них разный тип конструкции. А это непосредственно влияет не только на срок службы, но и на надежность и корректность работы, в частности с автоматическим приводом.

Подвесные откатные ворота

Эти ворота очень часто применяются для обустройства въезда на производственные или другие охраняемые объекты.

Главной отличительной особенностью этой конструкции считается то, что над проезжей частью надежно монтируется стальная балка, по которой в дальнейшем и будет перемещаться заграждающее полотно.

Недостатком этих откатных ворот считается то, что металлическая перекладина ограничивает высоту, а значит проехать смогут не все автомобили. Поэтому такие ворота часто устанавливаются очень высокими, по этой причине они не так часто монтируются в частных домах.

Откатные ворота по рельсу

Эта конструкция считается более простой в исполнении, так как полотно перемещается по рельсу, который встраивается в дорожное полотно. Если регулярно очищать дорожки на прилежащей территории, то даже зимой не возникает трудностей в работе ворот.

Консольные откатные ворота

На данный момент это самый распространенный тип конструкции, даже несмотря на сложность в монтаже. В нижней части располагается направляющая балка, по которой будет перемещаться створка ворот.

Можно ли самому установить откатные ворота?

Перед началом работы нужно внимательно изучить все нюансы установки, а также понять, есть ли возможность у вас собрать ворота на выбранном месте на участке.

Если площадь не позволяет установить опоры и дополнительные элементы ворот, то никакие денежные средства вам не помогут исправить такие положение вещей.

При детальном разборе возможности следует обратить внимание на такие аспекты:

  • Для начала стоит предусмотреть необходимое место для размещения полотна с консолью.
  • Перемещение откатных ворот должно производиться по прямому участку, поэтому забор должен быть ровным. Делается это для того, чтобы ворота после монтажа не выпадали из общего вида ограждения.
  • Если прилежащий участок дороги неровный, то придется в любом случае установить направляющую, так как ход полотна должен быть ровным.
  • Калитка с хорошей дверью должна монтироваться с противоположной стороны от ворот. Использовать основные ворота для прохода людей недопустимо, так как рабочая часть конструкции быстро придет в негодность. Поэтому полностью открыть ворота для проезда вы потом не сможете, так как как они будут застревать на определенном месте.
Читайте также:
Хромирование деталеи?: виды покрытий и технологии

Если вы учтете все нюансы и тонкости установки, то после монтажа ворота будут вам исправно служить долгие годы.

Установка откатных ворот (пошаговая инструкция)

Разметочные работы. Первый шаг любого строительства — нанесение разметки. Определите на своем участке точку нулевой отметки, это уровень, на котором располагается дорожное полотно на въезде во двор.

  • Эта точка обознается на одной из несущих опор, а затем она переносится на второй опорный столб, после этого между ними натягивается шнур.
  • Для удобства выполнения данный работы, рекомендуем воспользоваться лазерным уровнем.
  • В дальнейшем в нулевую точку можно будет вносить изменения при необходимости.

Внимание! Сделайте простой, но при этом точный чертеж будущих ворот. В таком случае вы будете придерживаться четкого плана работы, а значит допустите намного меньше ошибок или они будут совсем незначительными.

Фундамент для откатных ворот

Всю нагрузку конструкции принимает на себя фундамент, поэтому он должен быть качественно сделан. Верхушку для перемещения роликовых узлов лучше изготовиться из двутаврового профиля, для этих целей он лучшей подходит, так как способен держать огромные нагрузки без деформации.

  • На конце профиля следует приварить кусок швеллера для монтажа автоматического привода, Для заливки бетонного основания выкапывается траншея шириновой в полметра, глубина его должна быть ниже точки промерзания, потому идеальный вариант — 1,5 метра.
  • При этом важно не забыть про обустройство песчаной и щебенчатой подушки. Такой глубины фундамента должна хватить, чтобы защитить ворота от сезонного смещения грунта. Для армирования бетона подходит любая арматура диаметров от 15 мм.

При выполнении фундамента важно учитывать следующие детали:

  • Двутавровый профиль размещается вплотную к опорной части, при этом он должен быть строго параллелен перемещению ворот. Отклонение от этого ориентира недопустимо, поэтому старайтесь просчитать этот момент внимательно и точно, желательно работать с помощником, в таком случае вероятность ошибки сокращается вдвое.
  • Стенки траншеи рекомендуется проложить пленкой, в таком случае фундамент не наберет влаги из земли, а потому просохнет равномерно не растрескавшись.

Полотно для откатных ворот своими руками

Изготовление полотна предполагает использование сварки. Когда опыта выполнения подобных работах нет стоит обратиться за помощью к квалифицированным специалистам.

характеризуются большими размерами полотна.

  • При сборке потребуется обеспечить большое пространство с идеально ровной поверхностью.
  • Каркас предпочтительнее монтировать, используя профтрубу 60*40 мм.
  • Ребрами жесткости могут выступать трубы 20*40 мм.
  • Потребуется приобрести комплектующие откатных ворот.
  • Подобную фурнитуру без затруднений можно приобрести в специализированном магазине.

Имея чертеж будущих ворот нарезаются все заготовки. Их потребуется проверить на наличие пятен ржавчины, при необходимости все удалить. Все элементы свариваются между собой согласно схеме.

Открытые концы труб необходимо обязательно закрыть заглушками чтобы предотвратить проникновение влаги. Завершающим этапом можно назвать покраску с предварительной грунтовкой.

Монтаж откатных ворот (пошагово)

Установка конструкции допустима только через семь дней после заливки фундамента. За этот промежуток времени бетон набирает необходимую прочность.

Монтаж выполняется по следующей схеме:

  • Роликовые тележки насаживаются на монтажную подготовленную пластину. Гайки, расположенные сверху затягивать полностью не надо.
  • Если опоры потребуется дополнительно усилить используется труба профильного типа, ее потребуется приварить к металлическим закладным.
  • Каретки на этом этапе располагаются в несущую балку. Их потребуется временно сдвинуть к средине ворот. Полотно может быть поднято и расположено вертикально. Ролики разводятся на одинаковые расстояния. Натянутый шнур разметки должен помочь в определении ровности.
  • Если ровность линий соблюдена каретки прихватываются к полотну сваркой.
  • В таком виде проверяется работа полотна, его движения и параллельность всех линий. Если все работы выполнены правильно сварка проводиться конкретно по всем местам соединений. Если же были какие-либо недочеты потребуется провести корректировку.
  • На завершающем этапе проводиться крепления верхнего-нижнего ловителя кареток. Дополнением является устройство автоматического привода.

Конструкция может быть оборудована электрическим приводом, позволяющим управлять открытием-закрытием полотна на расстоянии. Автоматическое управление позволит открыть полотно, не выходя из машины либо дома.

Выполняя работы обязательно контролировать каждый этап, чтобы предотвратить какие-либо переделки. Качественно проведенный монтаж гарантирует бесперебойную работу и долгий срок эксплуатации.

Мы уверены, что материал был для вас полезным, теперь вы сможете без особых проблем установить откатные ворота. Желаем вам успехов в работе!

Откатные ворота своими руками: особенности монтажа, установки и правильной эксплуатации

раздвижные ворота

Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка. При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.

Читайте также:
Чем отделать арку в дверном проеме?

Главные особенности откатных ворот

Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

Откатные одностворчатые ворота из металлопрофиля

Откатные одностворчатые ворота из металлопрофиля

Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:

Степень автоматизации открытия и закрытия ворот

По этому параметру различают два типа конструкций:

  1. Механические;
  2. Автоматические.

Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.

Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.

Классические одностворчатые ворота откатного типа с автоматическим управлением

Классические одностворчатые ворота откатного типа с автоматическим управлением

Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.

Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.

Автоматика для откатных ворот

Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:

Кнопка «пуск»

Включение устройства осуществляется путем нажатия соответствующей кнопки. Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.

Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги

Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги

Пульт дистанционного управления (ПДУ)

Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.

Ворота на пульте ДУ

Ворота на пульте ДУ

Модуль GSM

Он представляет собой наиболее прогрессивный способ управления откатными воротами. Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.

Ворота с использованием GSM технологии

Ворота с использованием GSM технологии

Устройство и конструкция ворот откатного типа

По этому критерию раздвижные ворота раздвижного делятся на три разновидности:

  1. Рельсовые;
  2. Подвесные;
  3. Консольные.
  • Рельсовые ворота — являются самым простым вариантом в изготовлении. Щит вместе с рамой посредством роликов перемещается по специальному направляющему рельсу, закрепленному на основании. Данный тип конструкции можно использовать на различных проемах, но наиболее востребованным является проем — минимальная ширина и высота которого составляет 7 м и 2.4 м (соответственно).

Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку. Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.

Подвесное воротное устройство рельсового типа

Подвесное воротное устройство рельсового типа

  • Подвесные ворота — очень похожи на их рельсовые аналоги, за исключением того, что направляющий рельс размещается в верхней части конструкции, а щит вместе с рамой подвешен к нему посредством роликов. Таким образом, подобные конструкции, устанавливают определенные ограничения на высоту проезжающего транспорта, которая зависит от уровня расположения направляющего рельса.

Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.

Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.

Монтаж подвесных ворот выполняется очень быстро и просто

Монтаж подвесных ворот выполняется очень быстро и просто

  • Консольные ворота — не имеют каких-либо ограничений в плане высоты проема. Также нет необходимости в обустройстве фундамента по длине конструкции, это объясняется — отсутствием направляющего рельса.

Большим недостатком ворот консольного типа — является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).

Консольные (сдвижные) въездные ворота на даче

Консольные (сдвижные) въездные ворота на даче

Количество откатных створок

Здесь можно выделить два типа откатных ворот:

  1. Одностворчатые;
  2. Двухстворчатые.

Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.

Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров

Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров

Раздвижные ворота своими руками (чертежи, схемы)

Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.

Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:

  • аппарат для сварки;
  • столярные струбцины;
  • болгарка с отрезными и шлифовальными дисками;
  • мерная лента или рулетка длиной от 7м;
  • мел или карандаш;
Читайте также:
Спальни в стиле барокко своими руками

Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.

Устройство раздвижных ворот (схема): 1 - Поддерживающая скоба, 2 - стальная рама, 3 - нижний уловитель, 4,5 - несущие каретки (ролики), 6 - электрический привод

Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод

Изготовление и сборка каркаса

В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.

  • Чтобы изготовить надежные и прочные раздвижные ворота, которые прослужат вам не один десяток лет, выбирайте стальные трубы с толщиной стенки не менее 2 мм. Оптимальным вариантом является труба с прямоугольным сечением 60×40.
Сварочные работы
  1. Отрежьте по размерам и уложите на землю боковые стойки ворот. Между ними уложите верхнюю и нижнюю планку таким образом, чтобы у вас получился ровный прямоугольник. Обратите внимание, что нижняя планка ворот должна быть длиннее верхней, так как к ней будет крепиться укос.
  2. Чтобы внутренние углы рамы были прямые и имели ∠90°, сверьте обе диагонали, они должны иметь одинаковую длину. Таким образом вам удасться избежать перекоса конструкции.
  3. Каждый угол прихватите сварочной точкой и снова проверьте диагонали. Если ничего не изменилось, можно приступать к окончательной сварке каркаса.

1,3 - верхняя и нижняя планка, 2,5 - боковые стойки, 4 - направляющая шина, 6 - косая подпорка

1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка

Бетонные работы

Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться. Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.

Силовая рама из армированного каркаса и швеллера

Силовая рама из армированного каркаса и швеллера

  1. Используя арматуру диаметром 8-10 мм, специальный крючок и вязальную проволоку изготавливается каркас напоминающий русскую букву «П»;
  2. Сверху каркаса приваривается швеллер;
  3. Готовая конструкция опускается в котлован и бетонируется таким образом, чтобы её верхняя часть выступала над уровнем земли на 5-10 см.

Установка основания в землю

Установка основания в землю

Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.

Слесарные работы

Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.

  1. Первым делом к швеллеру привариваются роликовые каретки по которым будет ходить направляющая балка;
  2. Затем к опорным столбам крепятся трубы: одиночная 60×40, и П-образный профиль, сваренный из труб того же размера;
  3. Далее к одиночной трубе сверху и снизу привариваются уловители, а к П-образному профилю — поддерживающие ролики;

Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.

Крепление трубы к кирпичной опоре

Крепление трубы к кирпичной опоре

Крепление П-образного профиля к кирпичной опоре

Крепление П-образного профиля к кирпичной опоре

  1. В направляющую балку вставляется концевой ролик и надежно закрепляется болтами. Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.
  2. Осталось смазать все механизмы и установить створку ворот на место. Если все сделано верно, открытие и закрытие ворот должно происходить плавно и легко, без вибрации и каких-либо рывков.

Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.

Схема установки нижнего уловителя на трубе

Схема установки нижнего уловителя на трубе

Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства

Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства

Автоматика и фурнитура

При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.

При выборе автоматики следует обратить внимание на следующие параметры:

  • Вес и тип конструкции створки;
  • Условие и частота эксплуатации ворот;
  • Рабочий интервал температур и мощность двигателя.

Совет! Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.

Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей

Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей

Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.

Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

Комплект фурнитуры для откатных ворот: 1 - верхний уловитель, 2 - поддерживающий элемент, 3 - зубчатая нижняя планка, 4 - нижний уловитель, 5 - концевой ролик, 6 - направляющая балка, 7 - роликовая опора, 8 - ролики, 9 - электрический привод

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод

Читайте также:
Стеклообои под покраску: как поклеить и чем покрасить
Вывод из прочитанного

Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше. Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.

Установка откатных ворот своими руками

Установка откатных ворот

Откатные ворота можно назвать самым популярным видом ворот на сегодняшний день. Раньше приобрести такую конструкцию мог не каждый из-за дороговизны как фурнитуры, так и других элементов таких ворот. Сегодня же их цена гораздо доступнее. Достоинства таких ворот – практичность и долговечность. Но так как это сложная техническая конструкция, установку ворот лучше предоставить профессионалам. Если вы уверены в своих силах, имеете некоторые строительные навыки и инструменты, то установка откатных ворот своими руками не будет сопряжена со многими трудностями. Более того, вы можете сэкономить на найме специалистов. Главное, что нужно, – учет технических требований, подбор комплектующих, соблюдение нормативных нагрузок и следование инструкции. Давайте подробно рассмотрим процесс монтажа.

Элементы и комплектующие ворот

Элементы и комплектующие

Элементы и комплектующие

По сути, имея все необходимое для выполнения работ, вам будет нетрудно установить ворота. Особо глубоких знаний в строительстве вам не потребуется, достаточно базовых знаний, материала и следования рекомендациям специалистов.

Для работ вам понадобятся расходные материалы, но основная и важная часть элементов – фурнитура, отвечающая за движение ворот. Она состоит из:

  • роликовой тележки или каретки (2 шт.);
  • нижнего и верхнего уловителя;
  • направляющей П-образной балки;
  • зубчатой рейки;
  • съемного концевого ролика;
  • верхнего фиксатора с роликами;
  • пластины для фиксации роликовой тележки.

Обращайте внимание на качество

Обращайте внимание на качество

При выборе качественной фурнитуры обращайте внимание на проверенных производителей, учитывая цену и качество изделий. Также можно обратиться за помощью к профессионалам, которые помогут выбрать наилучший вариант.

Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место. В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы.

План работы

План фундамента

План фундамента

Дальше вы сможете узнать все нюансы по монтажу откатных ворот по порядку. Первым делом нужно определить фронт работ, среди которых:

  1. Рытье траншеи и устройство фундамента. Ворота откатного типа достаточно тяжелые, поэтому для бесперебойной и правильной работы вам нужно будет сделать фундамент.
  2. Монтаж проводов, если вы хотите, чтобы ваши ворота открывались самостоятельно от привода, или если планируете установить на них видеокамеру.
  3. Монтаж роликовых элементов.
  4. Установка ворот на прокатный механизм. На этом этапе нужно навесить ворота без регулировки.
  5. Закрепление фурнитуры, которая ловит створ ворот.
  6. Окончательная регулировка ворот.
  7. Подключение автоматики, если она предусмотрена.

Все тщательно распланируйте

Все тщательно распланируйте

Если вы хотите, чтобы ваши ворота служили долго и без перебоев, вам нужно четко придерживаться плана и следовать инструкции, тщательно выполняя каждый шаг.

Рытье траншеи и подготовка фундамента

Процесс подготовки фундамента

Процесс подготовки фундамента

Первым делом вам нужно выполнить подготовительные работы для устройства фундамента. Начните с планирования траншеи. Для этого придерживайтесь следующих советов:

  1. От границы воротного проема отступите расстояние, которое равно половине ширины всего проезда. К примеру, ширина вашего проезда 4 м, тогда длина фундамента будет составлять 2 м от границы.
  2. Ширина траншеи зависит от ширины конструкции самих ворот. К примеру, ширина ваших ворот 20 см, тогда траншею нужно рыть шириной на 10–15 см больше в две стороны, то есть 40–50 см.
  3. Глубина является предметом споров для специалистов. Одни говорят, что важно углублять траншею ниже уровня промерзания, другие – что этот фактор совсем не влияет на будущий фундамент. По мнению первых, фундамент должен уходить вглубь на 1–1,5 м, по мнению вторых – 0,5–0,7 м будет достаточно. Какую глубину выберете вы, сугубо ваше решение. Рекомендуем делать его не больше 1 м.

После того как вы определились с размерами, при помощи лопаты выройте траншею в нужном месте. У вас должно получиться так, как на картинке ниже.

Подготавливаем закладной элемент

Закладная

Закладная

Для того чтобы сделать закладной элемент, вам понадобятся:

  • швеллер шириной 18–20 см (его можно заменить уголком тех же размеров);
  • арматура Ø 12–15 мм; .

Установка закладной

Установка закладной

Закладочный элемент – это конструкция из швеллера и арматуры, которая в будущем устанавливается в траншею и будет забетонирована. Возьмите металлический швеллер и обрежьте его на длину всей траншеи. Если она 2 м, то швеллер должен быть длиной 2 м. После чего к нему надо приварить арматуру, чтобы образовался металлический каркас. Длина прутьев арматуры должна быть больше глубины траншеи на 5–10 см, чтобы ее можно было утопить в грунт. Как именно вы будете приваривать арматуру, зависит от вас, каких-то ограничений здесь нет, ее можно проваривать с шагом в 15 см. Главное, чтобы каркас был прочным, имел вертикальное основание, которое соединяется перемычками.

Вместо арматуры вы можете взять другой вид изделий из металла, к примеру, уголки.

После того как каркас готов, его можно устанавливать в траншею. Но перед этим дно траншеи следует засыпать песком или мелким щебнем и утрамбовать его, сделав подушку для фундамента высотой 5 см. Утопите арматуру так, чтобы поверхность швеллера была заподлицо с дорожным покрытием. При помощи строительного уровня выставите каркас идеально ровно. Если с какой-либо стороны образуется сильный перекос, выньте каркас и досыпьте в то место песка. Если закладная будет выставлена неровно, это будет препятствовать правильному передвижению ворот.

Читайте также:
Шлифовка стен и потолков - какой инструмент применяется?

На одном уровне с дорогой

На одном уровне с дорогой

Фундамент должен быть на одном уровне с дорогой. Дорожный просвет может составлять не больше 5 см, чтобы в зимний период у вас не возникали проблемы с использованием.

Проводка электричества

Проводится электричество

Проводится электричество

Если ваши ворота будут оборудованы системой автоматического открывания и закрывания ворот, или к ним нужно установить видеонаблюдение, вам необходимо позаботиться о прокладке электрических кабелей. Проводить их нужно непосредственно перед заливкой фундамента. Кабель помещается в специальный гофрированный шланг и прокладывается в конструкции фундамента. Заранее нужно определиться с местом, где будет установлен привод, и провести провода туда. Свободные концы проводов нужно вывести выше уровня фундамента на 1–1,5 м. Для того чтобы сделать все своими руками, посмотрите на схемы и чертежи электропроводки для откатных ворот.

Заливка фундамента

Устанавливают опалубку и заливают

Устанавливают опалубку и заливают

Как только вы проложили проводку, закладной элемент можно заливать бетонной смесью. Для этого вам понадобится цемент марки М400, песок и щебень. Пропорции следующие: на 1 кг цемента нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

Итого получается 4 л воды на 1 кг цемента, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею. Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Сборка воротного полотна

Сборка ворот

Сборка ворот

Чтобы сделать раму для ворот, вам необходимо иметь навыки работы со сварочным аппаратом, так как все элементы нужно соединять сваркой. Если у вас нет опыта сварочных работ, вы можете обратиться за помощью к знакомым или в специальную мастерскую, где по вашим чертежам сделают раму ворот.

Схема сборки каркаса полотна

Схема сборки каркаса полотна

Чтобы изготовить воротную раму, вам нужно приобрести профильные трубы. Их размер будет соответствовать желаемому размеру ворот. Есть множество вариантов конструкций, которые вы можете сделать. Главное, выбрать подходящий для вас, нарезать трубы нужного размера и произвести сварочные работы. Профессионалы советуют варить раму так, чтобы горизонтальные поперечины были поверх вертикальных труб. Благодаря этому вы предотвратите коррозию, нужно только заглушить горизонтальные трубы. Когда конструкция будет готова, места соединения необходимо зачистить, а раму покрыть защитной краской.

Если ваши ворота имеют размер больше 1,5 м, чтобы усилить конструкцию и предотвратить провисание, нужно приварить поперечины с шагом в 50 см.

На этом же этапе к нижней трубе следует приварить направляющую П-образную балку, благодаря которой будет осуществляться движение ворот. После чего каркас обшивают профильным листом.

Один из вариантов, как сделать воротную раму, представлен ниже.

Монтаж роликовых тележек к швеллеру

Монтаж роликовых тележек

Монтаж роликовых тележек

Роликовые тележки можно назвать самым важным механизмом, так как они должны выдерживать нагрузку всей конструкции, поэтому крепить их к швеллеру следует максимально надежно. Пластины для крепления роликов необходимо приварить к швеллеру. Все делают максимально ровно и в одной плоскости, чтобы ворота свободно двигались. Чтобы ровно их выставить, вы можете воспользоваться лазерным указателем или натянутым шнуром. Другой вариант – провести параллельную линию на фундаменте, которая будет касательной линией к краю пластины. Приваривать пластины следует посередине швеллера. Для этого отступите 15 см от края, ближе к проему и зафиксируйте первую пластину. Вторая пластина крепится на 10 см от противоположенного края.

Установленная роликовая опора

Установленная роликовая опора

Теперь нужно закрепить роликовые тележки на пластине. Обычно они соединяются при помощи болтов и гайки. Затянуть их нужно надежно и установить ворота. Проверьте плавность хода, проведите контрольные замеры и отрегулируйте положение роликовых опор, чтобы выставить ворота идеально ровно. Для этого можете воспользоваться шнуром, который необходимо натянуть вдоль линии открытия ворот, на расстоянии 20 см от поверхности и 3 см от второго столба. Шнур будет служить ориентиром, который поможет выставить ворота идеально ровно.

Читайте также:
Чем отделать арку в дверном проеме?

Установка верхнего фиксатора

Верхний фиксатор

Верхний фиксатор

Чтобы при движении ворот они не съехали, сверху на столбе устанавливают фиксатор или направляющий. Он будет останавливать ворота и не давать им раскачиваться при сильном ветре. Для этого на опорном столбе следует отметить отверстия под крепления. Измеряйте все правильно, чтобы верхняя рама без препятствий могла заходить в фиксатор.

На столб надо установить кронштейн для крепления направляющей. Если вы будете закреплять его в бетоне или кирпиче, используйте анкера, диаметр шпильки которых 10 мм. Если же вы крепите его к металлу, то подойдут специальные саморезы. В случае когда применяется сварка, ролики нужно снять.

После закрепления фиксатора проверьте его. Ворота должны плавно ходить, сохранять вертикальность, а ролики должны их плотно охватить.

Фиксаторы есть разные, роликовые или в виде обычной скобы. Какое устройство выбирать – ваше решение.

Концевой ролик и заглушки

Концевой ролик

Концевой ролик

Снизу на окончание направляющего П-образного бруса, в его передней части, нужно зафиксировать съемный концевой ролик, который вставляется внутрь профиля. Крепится он легко, при помощи болтового соединения. С противоположенной стороны надо установить пробку (заглушку) или такой же ролик.

Такой ролик нужен для того, чтобы при закрытии ворот направляющая накатывалась на улавливатель, находящийся снизу, который будет установлен на столбе с другой стороны. Таким образом, вы сможете уменьшить нагрузку на опорные пластины, которые держат ролики на фундаменте. Заглушки или пробки служат препятствием для снега, дождя, грязи и мусора, который может проникать в направляющий брус. Если их нет, то роликовые тележки могут быстро выйти из строя, а ворота не будут плавно и легко открываться.

Крепление верхнего и нижнего уловителя

Уловитель

Уловитель

Чтобы закрепить нижний и верхний уловитель, вам нужно закрыть ворота до упора. На столбе отметьте места, где кончается рама ваших ворот. В этом месте, сверху и снизу, нужно закрепить закладные, к которым и будут крепиться уловители. В зависимости от закладных, крепить их можно при помощи сварки или болтовых креплений.

Уловители будут смягчать контакт рамы ворот с опорными роликами, а также сводить до минимума расшатывание конструкции при сильном ветре. Нижний уловитель еще служит для уменьшения провисания рамы, которое может появиться после долгой эксплуатации ворот. В конце проверьте правильность установки ваших ворот. Откройте и закройте их несколько раз, убедитесь в плавности и ровности хода.

Установка и подключение автоматики

Схема установки автоматики

Схема установки автоматики

Если вы хотите, чтобы ваши ворота автоматически закрывались и открывались, вам нужно приобрести специальное оборудование и установить его.

Первым делом к швеллеру следует приварить установочную пластину, к которой будет подсоединен привод. Обычно такая пластина идет в комплекте. Для сварки можно воспользоваться профильными трубами, которые привариваются к швеллеру, а потом к ним приваривается пластина. После этого на основание устанавливается сам двигатель и закрепляется при помощи болтов, которые тоже есть в комплекте. На нем имеются регулировочные винты, благодаря которым двигатель можно регулировать положением вверх-вниз, влево-вправо.

Осталось только приварить зубчатые рейки к П-образной раме. Тут понадобятся терпение и точность, так как рейки следует приварить так, чтобы они были как единое целое. Тогда при движении вы не будете слышать никаких посторонних стуков ворот. После чего отрегулируйте привод, чтобы он легко приводил ворота в действие. Осталось только настроить механизм согласно инструкции производителя.

Вот и все, после всех манипуляций ваши ворота готовы к эксплуатации. Вы можете гордиться собой, так как сами смогли сделать такую грандиозную работу. Правильно установленные ворота будут достаточно надежными, а срок их эксплуатации вас порадует.

Пошаговая инструкция по установке откатных ворот

rак установить откатные ворота - пошаговое руководство

Установка откатных ворот является одним из хороших вариантов оформления въезда на территорию участка дома или дачи. В отличие от распашных конструкций, такие системы позволяют производить открывание створки более компактно. При установке приводного механизма и автоматики, выполнять действия можно удаленно, не выходя из транспорта. Какие особенности установки таких конструкций и как выполняется монтаж пошагово – разбираемся подробнее.

Конструкция откатных ворот

откатные ворота из евроштакетника - современный внешний вид

Откатные ворота представляют собой рамную конструкцию с роликовым механизмом, в которой прикреплен заполнитель. Крепиться в качестве заполнителя может полотно, используемое при монтаже секционных ворот, профнастил с малой высотой волны или любой другой, подходящий материал.

простые откатные ворота с заполнителем из секционных створок

Простой вариант сборки рамы заключается в сваривании трубы квадратного сечения. Рамка формируется при помощи труб с сечением 60х40 мм. Длина должна соответствовать проему ворот, высота – габаритам заборной конструкции.

Трубный профиль вырезают по нужным размерам и прикрепляют между собой под прямым углом сваркой. Так формируется несущее основания для полотна откатных ворот. Чтобы избежать деформаций от различных нагрузок, к каркасу приваривают по диагонали квадратную трубу меньшего сечения 40х20 мм. Они формируют раскосы, укрепляют конструкцию. Также они служат точками опоры для полотна, не позволяя ему прогибаться от ветровых нагрузок.

Читайте также:
Технология кирпичной кладки: принципы работ по возведению стен

сварка рамы для изготовления откатных ворот

Более современным материалом для изготовления рамной конструкции откатных ворот является профильная труба с Т-образным сечением. Такой тип профиля позволяет закреплять обшивку полотна максимально плотно и герметично. За счет отсутствия зазоров, влага не будет попадать в место установки секции. Таким образом предотвращается процесс ржавления металла. Также повышается срок эксплуатации откатных ворот.

Какие комплектующие нужны для монтажа откатных ворот

консольная балка, рама, ролики - конструкция откатных ворот

Чтобы после установки створки правильно функционировали, к полотну ворот нужно крепить некоторые аксессуары. К подобным комплектующим относятся следующие элементы:

Консольная балка. Это металлический длинномерный рельс, в котором закрепляются ролики. Данный элемент является опорной конструкцией, которая обеспечивает смещение ворот в сторону при их открывании. Консоль выбирают с учетом габарита проема. Обычно, длину балки принимают как 1,5 х расстояние между опорными столбами. Фактически, балка должна быть в полтора раза больше ширины заезда на территорию.

Также для монтажа фундамента под ворота потребуется приобрести арматуру, трубы для опорных вертикальных столбов сечением от 60х60 мм, швеллер, устанавливаемый для смещения полотна за проемом.

Подготовка проема под откатные ворота

На подготовительном этапе нужно сделать основание для кареток, также устанавливают опорные столбы. Заборные столбы для ворот и со стороны калитки лучше устанавливать с большой несущей способностью. Как и при установке распашных ворот, они будут воспринимать повышенные нагрузки. Для их изготовления можно использовать винтовые сваи диаметром от 76 мм. Также подойдут бетонные, стойки из кирпича, профильная труба с сечением более 60х60 мм и толщиной стенки не менее 2,5 мм.

откатные ворота на кирпичных столбах

Для обеспечения надежности функционирования откатных ворот, столбы опирания следует монтировать только способом полного бетонирования. При выполнении установки столбов, руководствоваться нужно следующими правилами:

Аналогичную опору нужно установить и для калитки. Для повышения декоративности, может использоваться кирпичная кладка вокруг столбов. При таком варианте в стенке кирпичным столбам ворот крепят по три уголка. К ним приваривают фальш-столбы.

Делаем основание под откатные ворота

открытая створка откатных ворот, смонтированных с основанием из швеллера

Для перемещения полотна на роликах, в почве делают основание. Это швеллер, установленный в почву вниз полками. К его верхней поверхности крепятся каретки. Есть два варианта установки данной конструкции:

  • Только за опорным столбом. Устанавливается опора под ворота за забором, в направлении которого планируется производить открывание створки. Длина этого участка составляет половину ширины проема ворот.
  • По всей длине въездной группы. Закладной швеллер устанавливается на всем участке от столба с калиткой и с заходом за противоположный столб. По его поверхности будет перемещаться концевой ролик.

Второй вариант является более дорогим и трудоемким. Если грунт между столбами ровный и прочный, то стоит делать монтаж основания по первому варианту. Так более экономично.

Траншею копать нужно шириной, чтобы швеллер легко помещался в яме. В подготовленном канале укладывается горизонтально каркасная арматура из обвязанного арматурного прута. Через каждые два метра производится бурение скважины на глубину 1-1,5 м под закладку вертикальной каркасной арматуры.

Когда армирующие элементы установлены, траншея заливается бетонным раствором и в нее помещается швеллер. Следует произвести выравнивание основания строго по горизонтальному уровню.

Как крепить откатные ворота

После обустройства фундамента приступают к изготовлению створки ворот. Производится сварка рамы, аналогично, как и при монтаже распашных ворот. В нижней части приваривается консольная балка. Дальше конструкцию окрашивают защитно-декоративной краской.

установка каретки с роликами для откатных ворот

На опорном швеллере закрепляются роликовые каретки. Это делается так, чтобы правая и левая каретка были максимально удалены друг от друга. Монтаж выполняют на болтовое крепление, либо при помощи сварки. Последний способ является более надежным.

крепление роликовой каретки откатных ворот при помощи сварки

Дальше нужно установить ворота. В паз консоли рамы заводятся опорные нижние ролики. Проверяется правильность открывания откатных ворот. Если движению створки ворот ничего не мешает, каретки закрепляются (привариваются) максимально прочно.

установка верхней пластины с роликами для фиксации откатных ворот в вертикальном положении

На металлической трубе или фальш-столбе кирпичных стоек закрепляются пластинка с верхними роликами. С их помощью крепят ворота к столбам в верхней части. Они подстраиваются по высоте таким образом, чтобы каркас створки был надежно зафиксирован в вертикальном положении.

автоматика - блок управления откатными воротами

Следующий этап монтажа – установка улавливателей вверху и внизу. Также выполняется крепление заглушек. Когда ворота готовы можно закрепить автоматику с блоком управления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
