Установка распашных ворот своими руками: пошаговая инструкция монтажа

Этапы установки распашных ворот

Строитель с 30-летним стажем. Окончил Рязанский государственный агротехнологический университет имени П. А. Костычева. Построил себе дом мечты своими руками.

Ворота распашные являются классикой. Именно этот вид ворот чаще всего ставят на ограждения частных домов и дач. Существует множество вариантов распашных входных групп. Разнятся они по материалу, конструктивно и по иным характеристикам. Каждые из них имеют свои достоинства, недостатки и особенности монтажа. Но любые распашные системы должны нести две существенные функции: обеспечивать частность и безопасность участка, а также являться его украшением.

Конструкция распашных ворот

Современное строительство – это новые материалы, виды отделки и способы дизайна. Но как бы ни выглядели ворота, принцип их обустройства не поменялся. Конструктивно они выполняются из:

стоек. В принципе, столбы не являются частью ворот, но крепление полотна без них невозможно;
рамы. Данная часть конструкции может быть металлической или деревянной. Чаще выбирают именно раму из металла, чтобы она имела большую жесткость и прослужила дольше;
материала обшивки;
фурнитуры: навесов, замков, задвижек.

Данные элементы являются неизменными для любого сооружения. При этом, в зависимости от типа ворот, их форма и функциональность несколько отличаются. Именно потому определиться с типом конструкции необходимо перед началом работ. Какие лучше выбрать ворота зависит от того, насколько часто и в каких условиях они будут эксплуатироваться.

Одностворчатые

По сути, одностворчатые конструкции являются одним сплошным полотном. Не так часто хозяева участков выбирают этот вариант, поскольку для их хорошего функционирования требуется чрезвычайно надежное укрепление столба, а это затратно как финансово, так и по времени. Если такие ворота будут гаражными, то рама их должна быть очень мощной, металлической, а петли – укрепленными. Ставить их можно только при условии наличия достаточного пространства для закрытия/открытия.

Двустворчатые

Двустворчатые конструкции – самые популярные: их устанавливают чаще всего, пользоваться ими удобно, и они надежны. Сделать и поставить такие ворота самому совсем не сложно. Конструктивно – это два идентичных полотна, двухрамный каркас и обшивка в виде листового материала. Чтобы открыть створки, потребуется намного меньше пространства, нежели в случае с одностворчатыми.

Двустворчатые с калиткой

Если воротами планируется пользоваться ежедневно и часто, то лучше устанавливать двустворчатую модификацию с калиткой. Принцип изготовления и установки их идентичен простым двустворчатым, но удобство эксплуатации – на порядок выше. Отличие конструкции – в наличии на одной из створок балки и опоры для навешивания калитки. Для двустворчатых сооружений, возводимых для гаража, калитка делается врезной. Для этого в створке вырезается отверстие соответствующего размера, и ставится дверца. Подобные конструкции могут быть кованными, тогда они действительно станут украшением ограждения и, собственно, участка.

Как сделать распашные ворота своими руками

Перед тем, как приступать к проектированию и непосредственно строительству ворот, важно принять решение относительно материала, из которого они будут сделаны. Как уже говорилось ранее, здесь все зависит от вкуса и финансовых возможностей владельца. Для полотна подойдут древесина, стальные и профилированные листы, металлический штакетник, поликарбонат, даже кованые изделия.

Чтобы самостоятельно правильно и аккуратно смастерить распашные ворота, необходимо подготовить чертеж. На этом этапе важно четко определиться с габаритами проектируемой группы. Такое решение обуславливает, в конечном итоге, ее общую массу и расстояние, которое будет требоваться впоследствии для распахивания створок. За основу лучше брать стандартные габариты, где высота и длина створок составляют от двух до двух с половиной метров. А при расчете свободного пространства следует учитывать, что оно должно быть ориентировочно в полтора раза больше, чем ширина выделенного проема.

На этапе проектирования следует сразу учитывать наличие усиления и ребер жесткости. Это обеспечит длительность срока эксплуатации.

Ниже представлены некоторые варианты чертежей.

Инструмент и материал

Когда чертеж будущих ворот готов, пора приниматься за строительство.

Для изготовления конструкции обязательно наличие следующего инструмента:

болгарки и дисков – нарезных, шлифовальных;
сварочного аппарата и комплекта электродов;
рулетки;
уровня;
уголка;
молотка;
лопаты и мастерка.

Также нелишним будет вспомогательный инструмент: компрессор, кисти для краски или краскопульт, дрель и клепатель с заклепками.

Ниже перечислено необходимое количество материалов для возведения распашных ворот.

Чтобы изготовить раму, понадобится профильная труба. В зависимости от вида выбранного отделочного материала и с учетом ветровой нагрузки, габариты ее могут быть 60×40×1,5 мм или 40×20×1,5 мм.

Подобная труба необходима на стойки. Выбирать ее следует, учитывая вес конструкции. Если он не превышает ста пятидесяти килограмм, то трубу можно брать 80×80×4 мм, для ворот до трехсот килограмм – 100×100×5 мм, ворота свыше этого веса требуют стойки из трубы габаритами 140×104×5 мм.

Роль стойки может выполнять бетонный или кирпичный столб, основное – это способность материала выдержать соответствующую нагрузку.

Регулируемые или нерегулируемые петли.
Механические или электромеханические запорные системы.
Лакокрасочные составы для покрытия стоек, обшивки.
Любой вид обшивки.
Автоматика. Элементы системы могут быть установлены сразу или по истечении некоторого времени.

Установка столбов

Для организации опорных стоек обычно используют профильные трубы. Популярны также такие варианты, как заливка бетонного раствора, деревянные брусья, швеллеры, кирпичная кладка.

Этапы организации опорных столбов выглядят стандартно.

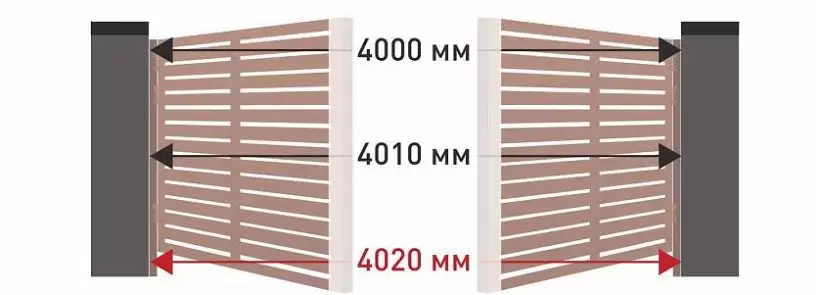

Чтобы правильно выбрать место установки опор, необходимо измерить входной проем между обоими концами забора и поставить метки.
Выкопать яму под столбы глубиной около метра и диаметром на сто миллиметров больше диаметра стойки и установить столбы. Если заглубить стойки в землю менее, чем на метр, то в зимнее время года велика вероятность их смещения вдоль вертикальной оси, что связано с промерзанием грунта и воздействием силы пучения. Результат – нарушение не только устойчивости опор, но и деформация всей воротной конструкции.
Опору следует отрегулировать по уровню, но перед тем – засыпать щебень на дно.
Когда столбы установлены ровно и по уровню, забетонировать их, но предварительно обложить их основания в яме кирпичом.

Основные этапы изготовления створок для ворот

При выполнении работ следует постоянно обращать внимание на чертежи и схемы распашных ворот, подготовленные заранее. Тогда точно не получится ошибиться с размерами, не потратятся лишние стройматериалы и время на переделку. Изготавливая раму, необходимо четко вымерять ее размеры, они должны соответствовать величинам листов обшивки. Для гаражных ворот лучше изготовить две рамы – для внешнего и внутреннего проемов, соединить их сваркой.

Поэтапное изготовление створок происходит в следующем порядке.

Уголки и профильную трубу необходимо сварить между собой по схеме, предварительно выложив их на ровной поверхности.
Чтобы конструкция была прочнее, створки укрепляются диагональными балками.
Каркас готов, и можно приступать к обшивке. Подойдет для этого двухмиллиметровый металлический лист профнастила. Более толстые листы требуют усиления опор. Обшивка также может быть выполнена из дерева.
Очень важно уделить большое внимание установке петель.
В конце работы врезается запорный механизм, и устанавливается калитка. Чертеж калитки и процесс изготовления имеют тот же принцип, что и для основной рамы.
Покрытие лаком или краской выполняется еще до установки ворот или уже в подвешенном состоянии.
Последний этап – установка автоматизированной системы.

Сварка воротных петель

Особо тщательно следует подходить к выбору петель и их сварке. Несмотря на небольшой размер этого элемента, важность его слишком велика. Именно петли и держат всю конструкцию. Не стоит экономить на их покупке. Выбирать лучше качественные. Приваривается петля одной стороной к раме, а второй – к опоре. Работу надо выполнить добросовестно, в противном случае существует риск получить очень ненадежную конструкцию. Если стойка кирпичная, то петли привариваются к швеллеру, закрепленному дюбелем.

Обшивка каркаса

Чтобы выполнить обшивку, профилированные листы укладываются сверху на каркасную раму. Крепится лист к раме заклепками или саморезами. Десяти креплений на квадратный метр вполне достаточно.

После того, как обшивка выполнена, можно навешивать створки.

Обшивка может изготавливаться также из дерева, металлического листа, стальной сетки, быть кованой, из рабицы и комбинированной.

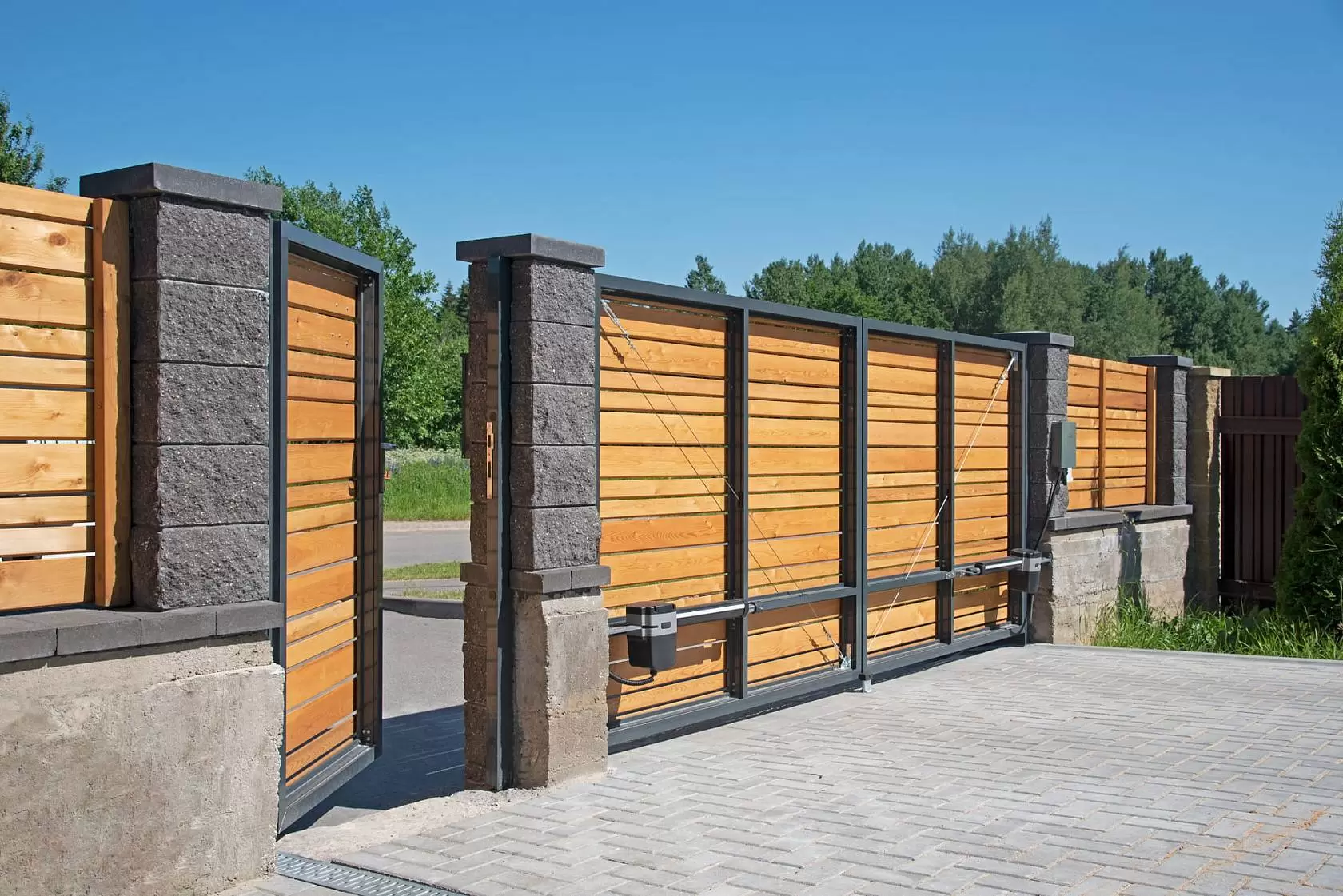

Преимущества автоматических распашных ворот

Для удобства эксплуатации можно установить систему автоматического открывания ворот.

Автоматические гаражные распашные ворота упрощают и делают более безопасным въезд в гараж или во двор автомашины. Преимущества их очевидны. Благодаря приводу автоматических распашных ворот закрыть и открыть двери створки можно, не выходя из дома или салона автомобиля. Особенно бесценно такое удобство в зимнее время и в непогоду.

Установка автоматики своими руками

Автоматика для распашных ворот при желании может быть сделана своими руками. Это не так просто, желательно иметь некоторый опыт выполнения подобных работ. Ошибка в такой ситуации чревата серьезными расходами, ведь требуемое оборудование стоит недешево. Зато в случае успеха хозяин может рассчитывать в среднем на 50-тысячный цикл открытия и закрытия створок.

Оборудование автоматикой применимо для разных типов воротных конструкций: откатных, распашных, гаражных и так далее. С учетом специфики каждого из них наиболее приемлемым вариантом является монтаж таких систем именно на распашные ворота. Главные достоинства входной группы такого вида – простота и удобство открытия/закрытия, а также отсутствие потребности в большом пространстве. Именно перечисленные факты и обуславливают популярность их автоматизации.

Автоматические приводы бывают линейные и рычажные. В зависимости от того, каков интервал между полотном и внешним краем столба, выбирают тот или иной тип. На схеме автоматики для распашных ворот расстояние обозначено М.

Если обозначенный размер не превышает 150 мм, то можно ставить линейную систему, если больше – рычажную.

Для оснащения воротной группы автоматическим приводом понадобятся следующие комплектующие:

велосипедный подшипниковый узел;
заглушка для «глухого» закрытия отверстий;
профиль, который будет играть роль направляющей;
накатные ролики;
мотор (можно использовать запчасти от ненужной стиральной машины);
домкрат;
уловители.

На распашные ворота любая по типу привода автоматика устанавливается на П-образные кронштейны, которые привариваются на столбы. Такие кронштейны – это обеспечение подвижного соединения.

Осью вращения должны быть восьми- или десятимиллиметровые каленые болты.

Установка осуществляется в следующем порядке.

В первую очередь следует проследить, чтобы электромотор и рычаг были установлены вниз по верхнему краю полотна.
Механизм сначала крепится к опоре, а уже после – к створкам.
Когда система вмонтирована, надо открыть вручную и отрегулировать концевые выключатели.
К электросети система подключается в состоянии блокировки привода.
В конце необходимо проверить плавность открывания и безотказность срабатывания системы.

Изготовить и установить распашные ворота своими руками – совсем не сложно. Основное – наличие необходимого инструмента и материалов. Кроме того, понадобятся терпение, внимательность и не менее недели времени. Зато красивые и надежные ворота будут служить владельцу много лет.

Как самостоятельно установить распашные ворота

Распашные конструкции – наиболее простой вариант ворот, используемый владельцами жилых домов, гаражей и дач. Они появились раньше других типов ограждений и их легко устанавливать своими руками. Установка распашных ворот часто привлекает домовладельцев благодаря простоте ремонта конструкции.

Устройство распашных ворот

Распашные ворота состоят из пары стоек и такого же количества несущих каркасов, на которые монтируется облицовочный материал. Последний можно подобрать так, чтобы он гармонировал с дизайном ограждения и самого жилища. Проще всего монтируется профнастил с полимерным покрытием. Можно использовать и сэндвич-панели, выпускаемые в разных дизайнерских исполнениях, подходящих для кирпичного, деревянного и иных типов заборов.

Каркас обычно делается из металлопрофиля и уголка. В створку иногда устанавливают калитку.

В утепленной конструкции для гаража пара опор заменяется замыкающимся контуром, а просветы заделываются с помощью нащельников и уплотнений из резины. Такие ворота легко сделать самостоятельно, но при отсутствии навыков можно воспользоваться услугами компаний, которые поставляют и монтируют готовые изделия. Конструкция может быть оснащена автоматикой.

Преимущества и недостатки

Монтаж распашных ворот привлекает многих домовладельцев своей простотой. Для установки такой конструкции необязательно обладать сложными строительными навыками. К другим плюсам стоит отнести:

прочность и надежность конструкции;
возможность монтажа калитки;
небольшие финансовые затраты;
высокую ремонтопригодность – если полотно просело или выбраны недостаточно крепкие петли, систему легко привести в надлежащее состояние;
возможность установки в проеме любых габаритов.

В зимнее время приходится очищать прилегающее пространство от снеговых масс, чтобы створки могли свободно двигаться. Также конструкция может вызывать затруднения при движении на узкой улице.

Отличия распашных ворот от откатных

Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.

Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.

Как установить ворота самостоятельно

Перед тем как установить ворота, необходимо подготовить чертеж, где будут показаны основные элементы конструкции (в том числе петли, замочная конструкция, калитка) с указанием габаритов. Кроме того, нужно составить смету проекта.

Установка опорных столбов

Для опор подходят стальные трубы диаметром 10 см. Заглубление основания зависит от особенностей почвы и веса конструкции. Минимальный показатель – 1,5 м. Чем тяжелее полотна и нестабильнее грунт, тем на большей глубине подготавливают фундамент. Он должен хорошо переносить динамические нагрузки, создаваемые движением полотен и ветровыми порывами. Также важно, чтобы основание выдерживало воздействие сезонных процессов (заморозки и таяние) на характеристики почвы.

Пошаговая инструкция по установке столбов:

Готовятся ямы глубины, определенной при расчетах. При этом их диаметр должен быть хотя бы на 0,1 м больше, чем у труб, используемых для создания столбов.
На дне подготавливают подушку из гравия или мелких камушков.
В ямы ставят опоры, фиксируя их в строго вертикальном положении специальными подпорками.
Затем производится бетонирование столбов. Если планируется повесить тяжелые полотна, опоры необходимо армировать.

Прежде чем устанавливать створки, нужно выдержать месяц, пока бетон застынет. В этот период необходимо предохранять конструкцию от воздействия солнца и периодически поливать водой.

Сборка створок ворот

Каркасы выполняются из уголка либо прямоугольного профиля. Для покрытия подойдет профлист толщиной минимум 2 мм или сетка. Лучше всего, если створки смогут открываться на 180 градусов – тогда они не будут мешать въезду машины. Чтобы не съедалось полезное место на участке, стоит сделать полотна открывающимися наружу. Общая их ширина должна быть на 3-3,5 см меньше, чем у проема, а расстояние между створками – около 1 см. Когда полотна собраны, их примеривают к месту установки и отмечают, где должны располагаться петли. Последние затем будут привариваться к столбам. Если створки достаточно тяжелы, их стоит установить на 6 петель.

Монтаж створок на столбах

Нижнюю часть петельного шарнира вставляют в верхнюю и конструкция прихватывается к столбу. Так поступают со всеми петлями створок. Проверив ровность конструкции, обваривают шовные соединения. Сдвигать полотна можно, когда швы полностью остынут. Области сварки затем подвергают шлифовке.

Распашные ворота с электрическим приводом и автоматикой

Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.

Нюансы подключения и настройки

Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).

К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.

Если планируется прокладка провода под проезжей частью, подойдут прочные водопроводные трубы из пластика.

Монтаж распашных ворот своими руками: пошаговое руководство

Успешное оформление въезда на придомовую территорию своими руками возможно только в том случае, если будет соблюдаться при строительстве некий установившийся с годами регламент работ. Распашные ворота — это простота и классика, и монтаж распашных ворот своими руками доступен и понятен практически всем.

Гарантией успеха будут качественные материалы для установки опорных конструкций, и изготовленные правильно и по точным размерам ворота.

Установка обычных двустворных ворот

Можно сказать, что оформление проезда во двор начинается с обдумывания будущего строительства и выбора материалов, из которых будет производиться стройка. Начните с того, что выберете материал для опорных воротных столбов. При выборе примите в расчёт, что на них при работе придётся вся существующая рабочая нагрузка.

Изготавливаются опоры из разных материалов. Столбы бывают из дерева, профильных или круглых металлических труб, и железобетонными столбами. Каменные, кирпичные, и из декоративных блоков опоры внутри все-таки имеют металлическую трубу, которая и несёт на себе основную нагрузку.

Дачные двустворные ворота

Ворота с деревянными стойками

Если деревянные створки легкие, и вес их от 10-30 кг, опорными стойками могут служить деревянные брусья 10×10 см или брёвна D-16 см. Древесину обрабатывают специальными составам, чтобы избавить её от гниения и разрушения. При установке и бетонировании ту часть столба, что будет находиться в земле или бетоне, от влаги изолируют пропиткой, покраской и обмоткой рубероидом. А правильный уход за столбами поможет им выстоять до 20 лет.

Распашные ворота с коваными створками

Для створок весом более 50 кг опорные столбы лучше устанавливать из бетона с закладными элементами, а также трубы D-12 см и толщиной стенок равной 4 мм, деревянный брус сечением 14×14 см или бревна от 20 см диаметром. Для тяжелых ворот приобретают трубы диаметром более 14 см с толщиной стенок 0,5 см или швеллер, имеющий размеры от 10×10 см и выше.

Инструкция по установке и монтажу ворот

Инструкция говорит, что длина бетонируемой части столба должна быть больше 1/3 его высоты для лёгких створок, для тяжелых ворот подземная часть может достигать половины общего размера столбов ворот. Дополнительно устойчивость столбов с тяжелыми створками регулируют величиной лунок.

Установка столба с бетонированием основания

Последовательность монтажа распашных ворот

Установку распахивающихся ворот начинают с бетонирования опорных стоек, а потом навешивают на них створки. Для удобства проведения работ, навесы или воротные петли крепят или приваривают на стойках и створках, разместив их лежа на земле, затем створки снимают, и устанавливают столбы.

При установке тяжелых ворот на кирпичные или каменные опоры не следует жестко соединять между собой закладную трубу и кладку. Это позволит избежать динамических и вибрационных нагрузок, действующих при движении створок, а также возникающих от воздействия ветра или человека. Нагрузки со стоек будут попадать на кладку, которая от этого постепенно разрушится.

Читайте также:

Чем мыть ванну из искусственного камня

Элементы самостоятельной установки ворот

После установки опор для подвешивания воротных створок, приступают к изготовлению рам воротных панелей. Для того чтобы воротные панели двигались плавно, без рывков, скрипа и на одном расстоянии над поверхностью земли, следует каркас ворот сделать достаточно жестким, такими чтобы все углы рам створок были прямыми, и находились при любой погоде в одной плоскости.

Опорные воротные столбы из любого материала должны быть покрыты сверху крышками или колпаками, для того чтобы природные осадки не попадали во внутреннее пространство столбов.

Важно знать, что вода, скопившаяся в металлическом стояке, при замерзании расширяется и стояк лопается, что приводит к разрушению столба.

Кованые обшитые поликарбонатом двустворные ворота

Обшивкой воротным панелям служат дерево, профнастил или поликарбонат. Бывают ворота, изготовленные из железа: оцинкованного листов, листов с различной перфорацией и металлической сетки с ячейками разных размеров и прочности. Кроме того, остаются непревзойдёнными по красоте прочности и долговечности кованые кузнецами воротные створы.

Для изготовления распахивающихся ворот самостоятельно понадобится некоторое количество инструментов:

Болгарка с дисками для резки и шлифования металла.
Оборудование для покраски ворот (компрессор, краскопульт). Можно покрасить конечно и обычной кисточкой, качество конечно будет не то, но красить надо обязательно, это избавит металл от появления коррозии.
Сварочный аппарат любой конструкции с достаточным запасом электродов для сварочных работ.
Дрель для крепления материала обшивки.
Рулетка, угломер, молоток, наждачная бумага, клепатель и заклепки.

Этого набора инструментов должно быть достаточно для создания распахивающихся ворот.

Для изготовления створок потребуются следующие материалы:

Основным материалом будет профильная труба.
Краску каждый выбирает себе сам, часто используют ту краску, которая у вас есть в наличии.
Петли для ворот подбирают с расчетом под свои ворота.
Обшивка выбирается по вкусу, подходящая к материалу установленной ограды. Это может быть профнастил, прокатный металлический лист, дерево, поликарбонат.
Приобретается фурнитура, подходящая по цвету и структуре материала, вобранного для обшивки, и запорные устройства, такие как задвижки, стопоры и замки.

В набор материалов может войти комплект автоматики, в случае, если в ваши планы входит автоматизация ваших будущих распашных ворот.

Сборка створок ворот

Работы начинаются с уточнения размеров высоты и ширины проезда. По уточненным размерам составляют чертёж своих будущих ворот. Предлагаем обсудить создание приведённой ниже схемы.

Схема каркаса двустворных ворот

По своим замерам отрезать 3 трубы, равные ширине ворот, и четыре отрезка, равных по высоте воротам, кроме того потребуются четыре отрезка, приваренные по диагонали, которые являются рёбрами жесткости. Затем следует подготовить места сварки, т.е. очистить от масла и ржавчины. От коррозии избавляются при помощи болгарки с шлифовальным кругом или наждачной бумаги, а от масла — бензином или растворителем.

При сваривании каркаса требуется соблюсти прямые углы в прямоугольнике рам створок. Предлагаем вам сварить вначале прямоугольник, величиной равной проёму ворот. Посередине приваривают поперечину для жесткости. После этого посередине, оставив промежуток 1-1,5 см, прихватывают вертикальные боковины створок. Затем разрезают каркас на две одинаковые створки. После этого завершают сварку каркасов по схеме прочными швами. Посередине на одной из створок приваривают полосу металла для упора створок при закрывании. Кроме того, на этом этапе приваривают запорные элементы, требующиеся для их установки.

Обработанный угол воротной рамы

Завершив сварные работы, обрабатывают сварные швы, доводя поверхность до абсолютной гладкости при помощи шлифовального диска, устраняя шлак и выпуклости в местах сварки.

Защита ворот от воздействия внешней среды

Каркас должен быть очищен и обезжирен, с него следует удалить пыль, только после этого приступают к окраске. Качественнее получится нанесение краски компрессором или краскопультом, особенно в труднодоступных местах. Каркас покрывают грунтовкой и двумя слоями краски, при этом каждый слой должен поочерёдно высохнуть, тогда качество покраски будет высоким.

Обшивку производят в двух вариантах, рамы створок могут быть одетыми на петли, а могут находиться в положении, удобном для исполнителя. После обшивки и навешивания воротных панелей на место закрепляют задвижки, стопоры, и устанавливают замки. Правильно установленные створки двигаются легко, плавно, и без скрипа. В последствии такие распашные ворота несложно будет автоматизировать.

Монтаж ворот и калитки

Схожие по теме

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу. В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Инструкция по установке автоматических ворот своими руками

Инструкция по установке автоматических ворот: пошаговые советы, фото, видео.

Раздвижные ворота для дачи своими руками

Пошаговая инструкция по установке раздвижных ворот.

Установка роллетных ворот: виды монтажа, комплектация, процесс

Как устанавливают роллетные ворота своими руками.

Монтаж секционных ворот Doorhan: основные моменты

Секционные ворота Doorhan рассчитаны на длительный срок эксплуатации, эстетичны, безопасны и герметичны. Схема и метод монтажа конструкции зависит от типа подъема.

Раздвижные ворота своими руками

Безопасность вашего автомобиля зависит от качества ворот установленных в вашем гараже.

Часто задаваемые вопросы и ответы

На сегодняшний день кадастровые работы и их результат является документ, представляющий собой электронный вид, утвержденной формы (Xml-cхемы). Любой результат кадастровых работ можно подписать электронной цифровой подписью (ЭЦП) заявителя, что позволит правообладателю не тратить время на посещение МФЦ для передачи пакета документов для осуществления кадастрового учета или регистрации права на объект недвижимости, а направить электронный документ посредством интернета в Росреестр. Для изготовления ЭЦП необходимо обратиться в любой удостоверяющий центр, занимающийся изготовлением квалифицированных сертификатов ключей проверки электронной подписи (КСКП ЭП), согласно Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» для Росреестра. При изготовлении КСКП ЭП для физических и юридических лиц применяется специальный алгоритм шифрования информации, исключающий изменение документа, подписанного такой электронной подписью.

Процедура согласования границ земельного участка установлена 221-ФЗ от 24.07.2007г. и является обязательной если проводятся кадастровые работы, в результате которых уточняется местоположение границ(ы) земельного участка, в отношении которого осуществлялись работы, или смежных с ним земельных участков, сведения о которых внесены в Единый государственный реестр недвижимости:

Читайте также:

Шпаклевка углов гипсокартона

1) собственности;
2) пожизненного наследуемого владения;
3) постоянного (бессрочного) пользования;
4) аренды (если такие смежные земельные участки находятся в государственной или муниципальной собственности и соответствующий договор аренды заключен на срок более чем пять
Порядок согласования границ включает в себя: 1) Извещение всех заинтересованных лиц; 2) проведение согласования границ и составление акта согласования.
Извещение правообладателей смежных земельных участков может проводится как в индивидуальном порядке, так и путем проведением собрания о согласовании местоположения границ и посредством опубликования в СМИ в порядке, установленном для официального опубликования муниципальных правовых актов. Опубликование извещения о проведении согласования границ осуществляется при отсутствии информации в ЕГРН о контактных адресах заинтересованных лиц.
Более развернуто вы можете прочитать в этой статье по ссылке.

С 01.01.2017г. произошло объединение процедур кадастрового учета и регистрации прав объектов недвижимости в соответствии с вступившим в силу ФЗ-218 от 13.07.2015г. “О государственной регистрации недвижимости”. Оформить объект недвижимости теперь будет возможно в один этап передачи правообладателем пакета документов в уполномоченные федеральные органы для проведения комплекса процедур и получения в результате выписки из ЕГРН о зарегистрированном праве. На сегодняшний день данная процедура, к сожалению технически не реализована Росреестром, но по информации, предоставляемой Минэкономразвитием, возможность осуществления одновременного кадастрового учета и регистрации права планируется к 01.07.2017г.

В случае образования земельного участка из земель, находящихся в государственной или муниципальной собственности, в соответствии с Земельным кодексом участок предоставляется на основании схемы расположения земельного участка на кадастровом плане территории. Схема расположения на КПТ имеет утвержденную форму в соответствии с приказами Минэкономразвития и могут готовится как в электронном виде, так и в бумажном виде. Электронный вид представляет собой формат Xml-схемы и подписывается электронной подписью уполномоченного органа местного самоуправления. Предоставление земельного участка на основании схемы расположения на КПТ осуществляется для участков, предоставляемых для садоводства, личного подсобного хозяйства, индивидуального жилищного строительства.

После оформления документов (подготовки технического плана или межевания), пакет документов направляется в Росреестр через МФЦ. Регистратор проверяет наличие документов, их соответствие установленным формам, правильность указанных сведений. В случае, если он находит препятствия для регистрации, то выносит решение о приостановке, о чем сообщает заявителю. Для разъяснения причины приостановки, и расшифровки бюрократических фраз, которыми обычно пестрит приостановка, стоит обратиться к кадастровому инженеру, формировавшему документы. На внесение изменений обычно предоставляется три месяца. Более подробно о приостановках и причинах их получения можно почитать тут.

Невозможность считывания диска, заверенного электронной подписью кадастрового инженера, на устройстве МФЦ или регистратора Росреестра – это одна из причин приостановки кадастрового учета. Однако, проблема зачастую не в дефекте диска или считывающего устройства, а в других нюансах, которые более подробно отражены здесь. Для решения данной проблемы следует повторно обратиться к кадастровому инженеру, который готовил пакет документов, и он перезапишет вам диск.

Да, можно, для этого необходимо иметь электронно-цифровую подпись. Всё можно сделать через личный кабинет на Госуслугах. Если у вас нет ЭЦП, то мы можем её вам выпустить и помочь отправить все документы не выходя из нашего офиса.

Как сделать монтаж распашных ворот своими руками? Обзор Привода и автоматика- Инструкция +Видео

Как сделать монтаж и установку распашных ворот может производиться разными способами. В первую очередь, различия будут касаться метода установки и монтажа столбов. От определенного выбора способа установки будет зависеть срок использования въездной группы. Стоит отметить, что столбы для распашных ворот имеют разные характеристики и показатели.

[contents]

В настоящее время на рынке больше всего востребованы распашные ворота с обшивкой профнастилом. Данные ворота устанавливают на дачных, садовых и загородных участках. Монтаж и установка их производится на металлические столбы с определенным сечением, например, 60×60 либо 80×80. Так как распашные ворота имеют малый вес, прочности металлических столбов вполне хватает, но при желании вы сможете легко заменить их столбами больших габаритов.

Установка и монтаж распашных ворот с забиванием металлических столбов

Такой способ установки имеет несколько основных плюсов, ниже перечислим их:

экономически, монтаж получается очень выгодным;
скорость установки увеличивается в несколько раз;
появляется возможность замены или ремонта;
самостоятельная установка.

Пошаговая инструкция установки распашных ворот

Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.

В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.

Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше 200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича.

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.

Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;
отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
возможность установить автоматику.

Недостатки:

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

болгарка. Предназначена для резки и шлифовки металлических заготовок;
нарезные диски;
шлифовальные диски;
сварочный аппарат;
электроды;
рулетка;
строительный уровень;
уголок;
молоток;
лопата;
мастерок.

компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
дрель. Если понадобится для крепления обшивки ворот;
клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Читайте также:

Установка инфракрасного теплого пола

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

этап – установка стоек для навешивания ворот.
этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

бетонный столб – приобретенный или залитый на месте;

кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот – забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов – бетонирование с армированием и без Опорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

Читайте также:

Химические источники тока

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример) Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на ворота Как приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных ворот Виды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота – фото разных вариантов устройства

Металлические распашные ворота – кованые с деревянными вставками Распашные ворота комбинированные – ковка + поликарбонат Железные распашные ворота с коваными накладками Простые распашные ворота для дачи

Классика, проверенная временем: как правильно установить распашные ворота

Распашные ворота — классика, которая не выходит из моды. Миллионы людей по всему миру на протяжении многих лет выбирают их для обустройства территории, оценив простоту и надежность конструкции. Однако на этом преимущества ворот данного типа не заканчиваются. Об их плюсах и разновидностях, а также о том, как установить распашные ворота для дачи и дома своими руками, разберемся в статье.

Какими бывают распашные ворота

Особенность распашных ворот заключается в том, что конструктивно они остались практически такими же, какими были много лет назад. На опорных столбах с помощью петель крепятся створки. Тем не менее со временем появилось несколько модификаций:

Двустворчатые — стандартная модель, состоящая из двух рам с заполнением. Створки могут открываться внутрь участка, наружу либо в обе стороны.
Одностворчатые — напоминают привычную входную дверь. Недостатком такой конструкции является то, что для движения створки нужно много свободного пространства. К тому же из-за ее внушительного веса необходимо укреплять опоры, а это требует дополнительных финансовых затрат.
Складные — при открытии таких ворот створки складываются гармошкой в одну или разные стороны. Данный тип распашных ворот подходит даже для очень широких проемов.

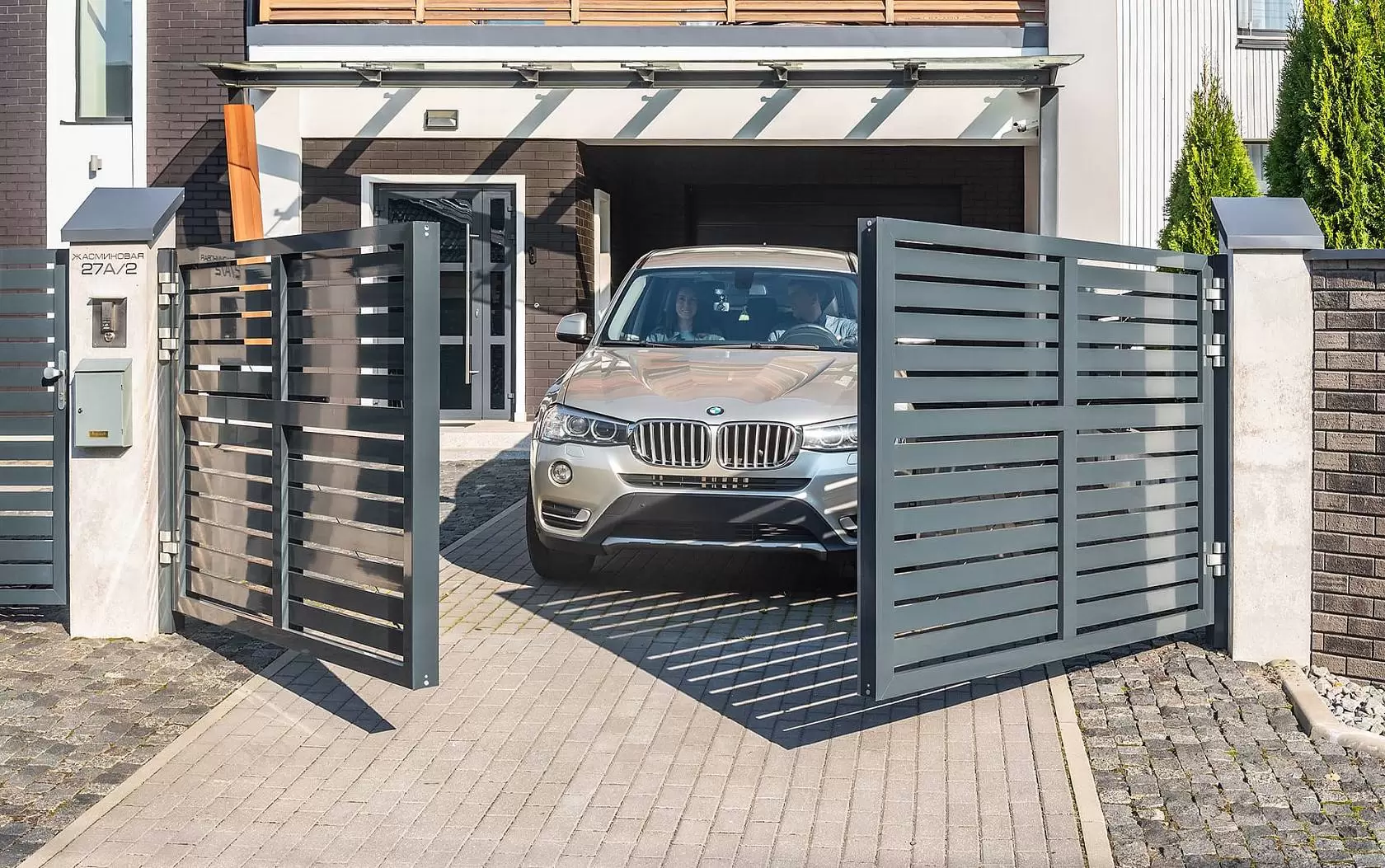

Конструкция распашных ворот

Обязательными составляющими классических распашных ворот являются две створки, опоры для крепления (стойки), петли и замки (задвижки). Каркас ворот может быть изготовлен из дерева или металла. Однако первый вариант не обеспечивает необходимую жесткость конструкции. Если вы хотите, чтобы ворота исправно прослужили долгие годы, обратите внимание на алюминий. За счет своей легкости и прочности он позволяет снизить физический износ подвижных частей ворот и уменьшает нагрузку на несущие столбы.

Заполнение створок может быть любым, что позволяет подобрать вариант и по вкусу, и по карману. Кто-то предпочитает экономить на этом этапе, самостоятельно заполняя ворота досками или профлистом. Хотя более надежный (но и более затратный) вариант — заказать у проверенного производителя конструкции с заводским заполнением. К примеру, «АЛЮТЕХ» предлагает следующие решения:

Читайте также:

Укладка массивной паркетной доски

Алюминиевый профиль

Экструдированный профиль, 37 мм

Экструдированный профиль, 82 мм

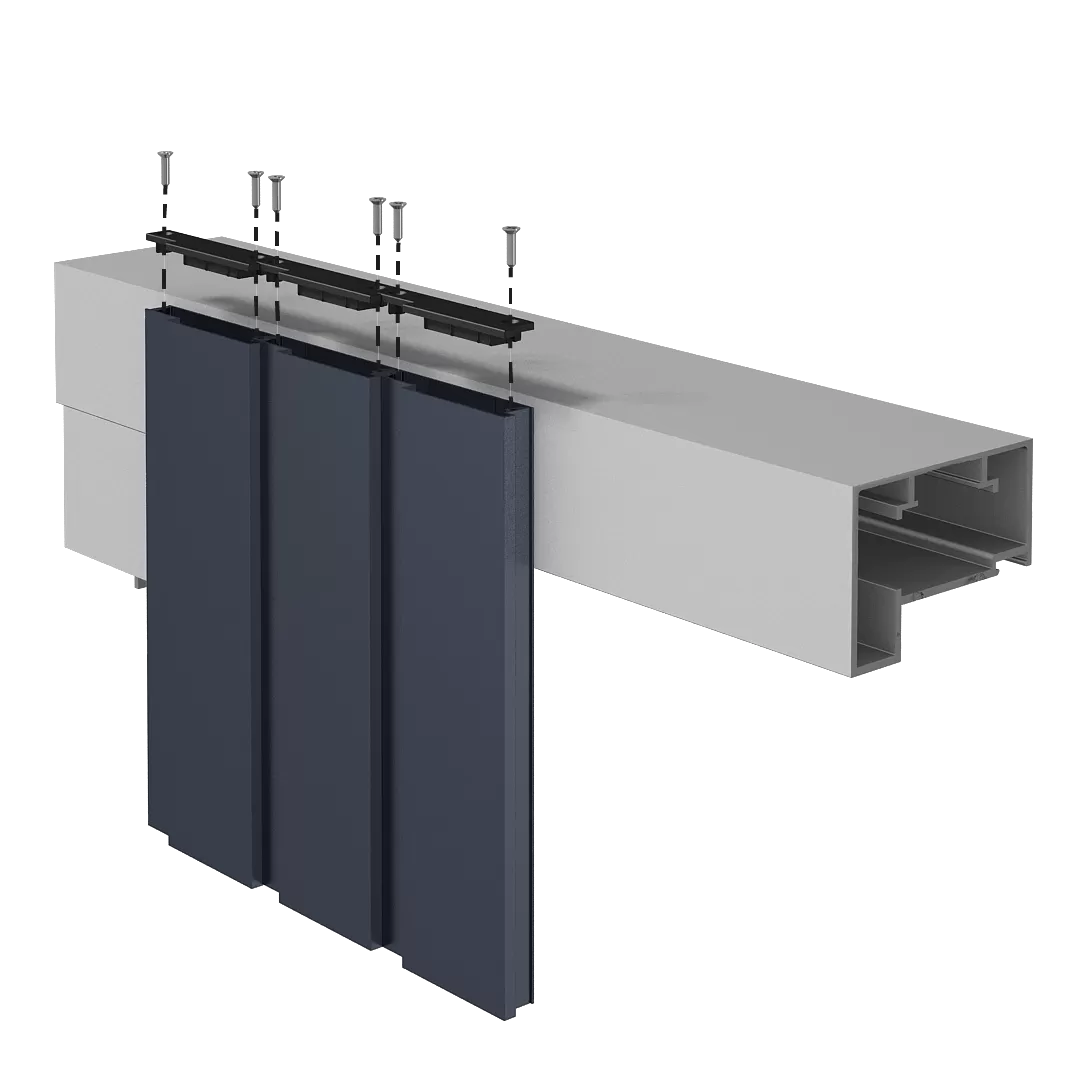

Экструдированный профиль, 87 мм

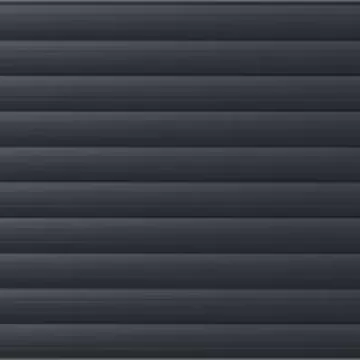

Роллетный профиль за счет равномерного пенозаполнения устойчив к ударным и ветровым нагрузкам. При этом специальное покрытие отлично защищает поверхность профиля от коррозии и мелких повреждений. Для окрашивания также доступно большое количество оттенков.

Кстати, перечисленные материалы можно комбинировать, создавая уникальные решения.

Плюсы и минусы распашных ворот

Кроме простоты конструкции, у распашных ворот есть ряд других преимуществ:

не занимают полезное пространство вдоль забора — можно высадить кустарники или поставить беседку,
долговечны за счет отсутствия сложных механизмов,
могут открываться внутрь или наружу с учетом особенностей территории и пожеланий хозяев.

А если выбрать для своего участка сборные ворота, можно быть уверенным также в том, что конструкции будут просты в установке и ремонте. Поврежденный элемент можно заменить прямо на участке, не разбирая ворота полностью.

Что касается минусов распашных конструкций, то самый основной — это то, что для их открывания требуется достаточно много места либо непосредственно на участке, либо на подъезде к нему (в зависимости о того, в какую сторону открываются створки).

Размеры ворот: 3500×2000 мм

Рама 68 мм. Заполнение: комбинированное сэндвич-панель S-гофр + разреженный профиль 37 мм. цвета «Серый Антрацит» (RAL 7016). Привод ALUTECH Scopio

Размеры ворот: 4000×2000 мм

Рама 96 мм. Заполнение: разреженный горизонтальный профиль 82 мм. цвета «Шоколад» (RAL 8017). Привод ALUTECH Scopio

Размеры ворот: 4000×2000 мм

Рама 68 мм. Заполнение: разреженный горизонтальный профиль 82 мм. цвета «Серый Антрацит» (RAL 7016). Привод ALUTECH Ambo

Размеры ворот: 4400×2000 мм

Рама 96 мм. Заполнение: сэндвич-панель Филенка цвета «Серый антрацит» (RAL 7016).

Размеры ворот: 4500×2000 мм

Рама 96 мм. Заполнение: сэндвич-панель Микроволна цвета «Серый антрацит» (RAL 7016).

Размеры ворот: 4000×2000 мм

Рама: 68 мм. Заполнение: разреженный профиль, 37 мм. цвета «Шоколад» (RAL 8017). Привод ALUTECH Ambo

Размеры ворот: 4000×2000 мм

Рама: 68 мм. Заполнение: разреженный профиль цвета «Антрацит» (ADS703). Привод ALUTECH Ambo

Размеры ворот: 4000×2000 мм

Рама: 68 мм. Заполнение: сэндвич-панель S-гофр цвета «Шоколад» (RAL 8017). Привод ALUTECH Ambo

Размеры ворот: 4000×2000 мм

Рама: 68 мм. Заполнение: сэндвич-панель S-гофр цвета «Антрацит» (ADS703). Привод ALUTECH Ambo

Размеры ворот: 4000×2000 мм

Рама 96 мм. Заполнение: сэндвич-панель S-гофр цвета «Шоколад» (RAL 8017). Встроенная калитка

Размеры ворот: 3500×2000 мм

Рама 96 мм. Заполнение: сэндвич-панель S-гофр цвета «Серый Антрацит» (RAL 7016). Встроенная калитка

Размеры ворот: 4000×2000 мм

Рама 96 мм. Заполнение: сэндвич-панель S-гофр цвета «Серебристый металлик» (RAL 9006). Встроенная калитка

Размеры ворот: 4000×2000 мм

Рама 96 мм. Заполнение: сэндвич-панель Филенка цвета «Шоколад» (RAL 8017).

Монтаж распашных ворот своими руками

Несмотря на то, что конструкция распашных ворот сравнительно простая, их установку лучше доверить профессионалам. Так вы будете уверены в качестве выполненных работ и к тому же сохраните гарантию на изделие.

Например, у официальных представителей «АЛЮТЕХ» в каждом регионе есть квалифицированные специалисты, которые выполнят монтаж оперативно и по всем правилам. Однако если вы хотите сэкономить и уверены в своих силах, можете заняться самостоятельной установкой. Разберем схему монтажа распашных ворот подробнее.

Для начала необходимо грамотно замерить проем, потому что даже незначительная ошибка может впоследствии привести к перекосу всей конструкции. Способ проведения замеров будет зависеть от наличия столбов. Если они имеются, то ориентируемся на 3 точки: верх столба, центр и низ:

Для изготовления ворот следует выбирать наибольшее из 3 полученных значений.

Если же опорные столбы пока не установлены, следует исходить из следующих показателей:

ширина проема — от 2 до 5 м,
высота ворот — от 1,2 до 3,2 м.

Учитывайте, что для свободного проезда легковых автомобилей ширина воротного проема должна составлять не менее 3,5 м, для грузовых — не менее 4 м.

После того, как замеры произведены, можно переходить к подготовке фундамента под установку опор распашных ворот.

Глубина, на которой закладывается фундамент, должна быть не менее чем 1,3 м от уровня земли. Перед заливкой бетона необходимо сформировать песчано-гравийную подушку толщиной 0,3-0,4 м, которая армируется стальным прутом диаметром 8-12 мм или сеткой. Однако следует помнить, что уровень закладки фундамента будет различаться в зависимости от действующих в вашем регионе строительных норм и правил.

Вместе с заливкой основания следует также проложить металлическую трубу, через которую будут проходить электрокабели для автоматизации распашных ворот. Внутренний диаметр элемента не должен превышать 30 мм, а сварные швы и места сгиба — мешать свободному прохождению проводки. Закладывается труба на глубине минимум 30 см в зоне проезда так, чтобы один ее конец на 5 см выступал над поверхностью земли. При этом оба конца необходимо тщательно загерметизировать, чтобы предотвратить попадание влаги.

Теперь можно переходить непосредственно к монтажу столбов. Лучше, чтобы конструкции были изготовлены из кирпича, бетона или стали. Если применялся пустотелый кирпич, газобетонные блоки и т.п., потребуется усиление проема арматурой. Опорные столбы не должны быть выше ворот, а их ширина должна составлять более 200 мм. При этом сами опоры между собой необходимо соединить ленточным основанием.

Учитывайте, что перед монтажом ворот необходимо дать фундаменту и опорам время на то, чтобы они стали прочными (приблизительно 28 дней после окончания заливки). По истечению данного срока следует выровнять поверхность грунта между столбами.

Затем переходим к выбору типа монтажа, от этого будет зависеть разворот петель.

Рис.1. Распашные ворота со встроенным типом монтажа, открывание внутрь с накладным вертикальным разреженным заполнением алюминиевыми профилями: а) вид со стороны двора, б) вид со стороны улицы; 1- столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема

Рис.2. Распашные ворота со встроенным типом монтажа, открывание наружу с комбинированным заполнением — нижняя ячейка из заполнения сэндвич-панелью, верхняя из заполнения «широким» профилем: а) вид со стороны двора, б) вид со стороны улицы; 1 — столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема

Рис.3. Распашные ворота с накладным типом монтажа, открывание внутрь со встроенным заполнением из профилированного листа: а) вид со стороны двора, б) вид со стороны улицы; 1 — столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема, 11 — кронштейн для крепления столба створки при накладном монтаже ворот

Учитывайте, что чем тяжелее створки, тем прочнее должны быть петли. «АЛЮТЕХ» предлагает надежные трехсекционные петли, которые регулируются по трем направлениям, позволяя откорректировать оптимальную величину зазора и предотвратить провисание створок. К тому же данные элементы защищены от попадания песка и снега специальными вставками.

После установки петель собираем рамы, их угловые соединения, а также монтируем импост. Все это важно делать на ровной поверхности так, чтобы детали находились в одной плоскости. Затем размечаем места крепления кронштейнов, устанавливаем заполнение и тросовую растяжку.

К несущим столбам прикладываем створки ворот так, чтобы расстояние между их нижним краем и землей составляло 2 см. Размечаем места соединения, просверливаем необходимые отверстия и устанавливаем створки.

Если ворота планируется автоматизировать — самое время перейти к этому этапу. Рекомендации по подготовке к монтажу читайте по ссылке.

При выборе электропривода для распашных ворот следует ориентироваться на вес и размеры конструкции. Для тяжелых створок весом до 500 кг и длиной до 5 м подойдет мощная автоматика от «АЛЮТЕХ» — Ambo. Если масса не превышает 350 кг, а длина — 3 м, обратите внимание на Scopio, а для конструкций до 400 кг и до 4 м отличным вариантом станет Twisto.

Что касается установки автоматики на распашные ворота, то, если вы хотите сделать это самостоятельно, четко следуйте инструкции, идущей с ней комплекте. Иначе может потребоваться дорогостоящий ремонт как самих конструкций, так и привода. После завершения всех монтажных работ проверьте, как двигаются створки. Ход должен быть плавным, не допустимы посторонние шумы, по всей траектории должно сохраняться одинаковое расстояние до земли.

Сэкономить ресурс распашных конструкций позволит установка калитки. Она может быть как встроенной в полотно ворот, так и размещаться сбоку. «АЛЮТЕХ» предлагает выполнить ворота с калиткой и даже забор в едином стиле (цвет, материал, дизайн заполнения).

Таким образом, благодаря данной статье вы сможете определить, подходят ли распашные ворота для вашего участка, разберетесь в их особенностях, а также решите, как лучше их устанавливать, — самостоятельно или все-таки обратиться к профессионалам.

Как сделать распашные ворота своими руками

Въездные ворота на дачном участке – конструкция несложная. Многие стараются изготовить их самостоятельно, но делают при этом ошибки, снижая качество конечного результата. Поэтому вопрос, как сделать ворота своими руками, сегодня очень актуальный. Чтобы разобраться в нем, мы обратились к специалистам компании «АЛЮТЕХ», которая является одним из ведущих производителей распашных ворот в СНГ.

Распашные ворота – как их сделать

Распашную конструкцию можно отнести к категории традиционных, потому что основная масса загородных застройщиков используют именно ее. Есть у таких ворот и свои преимущества, и свои недостатки, но выбирают ее часто из-за того, что установка такого сооружения не требует особых затрат. Как установить ворота распашного типа, рассмотрим обязательно ниже. А сейчас переходим непосредственно к процессу изготовления.

В первую очередь необходимо определиться с калиткой. То есть она будет встроена в полотно ворот, или будет отдельно стоящим элементом, а значит, устанавливаться рядом с воротами. В последнем случае придется устанавливать в землю не два опорных столба, а три.

Второе – обозначим принципиальную схему воротного сооружения:

Воротные полотна навешиваются на петли, которые привариваются к опорным столбам. Приварить можно снаружи или изнутри стоек. От этого будет зависеть, в какую сторону ворота будут открываться: наружу или внутрь двора.
Створки ворот обычно изготавливают из каркаса, который собой представляет конструкцию, собранную или из стального уголка, или из профильной трубы. Сегодня все чаще используют второй материал, который по прочности и несущей способности не уступит уголку, но по весу он намного меньше.
Каркас впоследствии обшивают плоским материалом, который крепится саморезами по металлу. Для обшивки часто используют доски, профнастил или листовое железо.
Старый вариант распашных ворот – сделанные из дерева. Для этого применяют брусы в качестве элементов каркаса и доски для обшивки.

Внимание! Необходимо помнить, что полотна ворот не должны быть тяжелыми. Это обязательно приведен к их перекосу, за счет наклона опор. Как следствие – сооружение перестанет закрываться.

Как сделать распашную конструкцию из профилированной трубы

Перед тем как сделать ворота на даче, необходимо точно определиться с шириною воротного пролета. Стандартное значение – 3-4 м. Что касается высоты, то оптимальный размер – 2 м. Хотя вариации могут быть разными.

Для изготовления воротной конструкции потребуется профильная труба сечением 60х30 и 30х20, плюс профнастил. А также пригодиться ваше умение пользоваться сварочным аппаратом, болгаркой и некоторым измерительным инструментом.

Итак, если известна ширина проема (возьмем для примера 3 м), то размер створок будет равен ее половине. То есть ширина каждой створки будет равна 1,5 м. Между ними всегда должен оставаться небольшой зазор, в пределах 1 см, который выставиться, когда к столбам будут крепиться петли.

Высота известная, ширина тоже, можно приступать к подготовке элементов створок. То есть трубу 60х30 мм подрезают на отрезки: 4 элемента по 2 м, 4 по 1,5 м.

Для сборки створок необходима ровная поверхность. Такую найти на загородном участке сложно, поэтому ее создают с помощью кирпичей или бетонных блоков. То есть:

по разметкам на грунте одной створки, а это прямоугольник 1,5х2 м, необходимо по углам установить кирпичи или блоки;
на них укладывают отрезанные куски профилированной трубы по соответствующим размерам;
далее выставляют каждый элемент по горизонтали, подкладывая под кирпичи или блоки деревяшки, куски металлического листа или любой другой плоский строительный материал.

Ровная горизонтальная плоскость создана, элементы уложены, теперь их надо выровнять. То есть создать плоскую фигуру с прямыми углами, для чего лучше всего использовать строительный угол. Чтобы в точности убедиться, что собираемая конструкция соответствует форме прямоугольника, можно измерить его диагонали. Они должны быть равны между собой.

Теперь необходимо проварить сплошным швом стыки элементов каркаса створок. Далее полотно переворачивается, и сварка проводится по остальным швам.

Полученный прямоугольник не соответствует требованию повышенной жесткости. Поэтому его надо усилить трубой 30х20 мм. Здесь множество вариантов, как это сделать. К примеру, установить их внутри створки вертикально, горизонтально, в виде прямоугольных ячеек или с укосинами. Поэтому перед тем как начать делать ворота, рекомендуется на листе бумаги набросать эскиз.

Замеряя размеры этих элементов непосредственно на собранном каркасе полотна, их переносят на профильную трубу 30х20 и режут на отрезки болгаркой. После чего готовые куски приваривают по месту требования. Каркас одной створки готов, точно также делают и вторую. После чего их дорабатывают:

выравнивают сварочные швы шлифмашинкой;
убирают подтеки металла, окалины и ржавчину.

И еще два момента:

Промежуточные элементы устанавливают так, чтобы обшивочный материал не выпирал за пределы общего каркаса с лицевой стороны ворот. Это делается с учетом толщины выбранного отделочного материала: толщина доски, в нашем случае высота профиля профнастила.
Под каждый профилированный лист нужно установить минимум три промежуточные трубы: две по краям, одна посередине. Два соседних профлиста стыкуются на промежуточном элементе внахлест в одну волну.

Монтаж распашных ворот

Переходим к вопросу, как правильно установить ворота. Во-первых, это надо делать до проведения отделочных работ, потому что створки легче будет поднимать.

Первый этап – это монтаж опорных столбов. Их обычно делают из трубы диаметром не менее 100 мм или профильного материала сечением 100х100 мм. Длина рассчитывается так: высота ворот плюс длина подземной части. Последняя выбирается из расчета тяжести воротного сооружения. Но чаще в пределах 80-100 см.

Установка опорных столбов

Как установить столбы для ворот:

Под них выкапываются ямы глубиною 1 м круглого или прямоугольного сечения с размером в пределах полметра.
На дно укладывается прочная основа. Это может быть даже залитый слой бетонного раствора, который хорошо просохнет. Нередко к самим трубам приваривают прямоугольный кусок стального листа размерами 30х30 см.
Столбы устанавливаются в подготовленные ямы.
А затем их верхние торцы проверяются на соответствие совпадения по горизонтали. То есть на них укладывается хотя бы та же профильная труба, поверх которой укладывается строительный уровень. Он покажет, в горизонтальной ли плоскости лежит эта труба. Если нет, то надо провести выравнивает способом подкладки под стойку, которая расположена ниже, плоской подкладки.
Теперь опоры проверяются по вертикали.
Если все нормально, можно приступать к заливке столбов бетонным раствором.
Чтобы их не держать при монтаже, уложенную сверху стоек трубу можно к ним временно приварить. А также можно приварить и парочку укосин. Это к вопросу, как поставить столбы для ворот, чтобы не вело.

Внимание! Если решено облицевать опоры кирпичом, то к ним необходимо приварить закладные детали, к которым впоследствии будут крепиться петли.

Монтаж створок

Перед тем как поставить ворота, необходимо к полотнам приварить одну из частей петель. Это должна быть «девочка», то есть часть с глухим отверстием с торца. Их приваривают по две на каждой створке от краев каркаса (снизу и сверху) в пределах 20-30 см. Приваривать надо сплошным швом, потому что именно он будет держать на себе вес конструкции.

Далее створки поднимают и устанавливают к воротам, подставив под них кирпичи или бетонные блоки. То есть таким способом они выставляются по высоте, чтобы не держать руками. Полотно выставляются на одном горизонтальном уровне и по вертикали.

На одну петлю, а точнее, на «девочку» снизу надевается «мальчик», и он же ту же приваривается к опорной стойке. Тоже самое проделывается и с тремя остальными петлями. Получается, что створки навешаны, и они готовы к облицовке.

Но предварительно собранный каркас ворот надо покрасить.

Видео описание

В видео показаны варианты монтажа опорных столбов и процесс навешивания створок:

Монтаж профнастила

Здесь все достаточно просто. Необходимо в первую очередь подрезать листы обшивки по размерам створок ворот. Рекомендуется использовать для этого ножницы по металлу, а не болгарку с алмазным диском. Все дело в том, что вращающийся отрезной инструмент при соприкосновении с металлом образует на месте стыка высокую температуру. Последняя расплавляет собой цинковый слой, который нанесен поверх стали. Он выполняет защитные функции от коррозии, то есть увеличивает срок эксплуатации материала. Если цинковый слой нарушен, открылось место для ржавчины, которая появится после первого дождя.

Как было уже сказано выше, профилированные листы укладываются внахлест относительно друг друга со смещением в одну волну. При этом они своими краями должны ложиться на промежуточные элементы каркаса створок. Крепление листов производится саморезами по металлу. Под последние не надо сверлить отверстия, они сами металл небольшой толщины (до 2 мм) просверлят. Вкручивать крепеж надо в нижнюю волну, плотно прижимая листы к каркасу. Количество крепежа выбирается произвольно: через волну или две, через каждые 10-15 см.
