Особенности теплого пола Valtec

На сегодняшний день теплый пол перешел из разряда элитного атрибута в необходимый элемент ремонта, создающего комфортные условия в доме. Из многообразия продукции, представленной на строительном рынке, водяной пол для обогрева Valtec завоевал наибольшую популярность. Компания Valtec занимается производством инженерной сантехники, идеально подходящей для отечественных систем тепло- и водоснабжений, она имеет положительные отзывы. Демократичность цен, высокие эксплуатационные свойства и гарантия производителя – далеко не весь список ключевых достоинств, благодаря которым покупатели останавливают свой выбор именно на этой продукции.

О продукции

Бренд, основанный в 2002 году в Италии, успел занять активную позицию в своем сегменте. Продукция соответствует отечественным условиям эксплуатации, российским и европейским стандартам качества. Торговая марка занимается производством системы теплый пол водяного типа. Водяные тепловые полы работают от бойлера или радиаторов. Этот вид пола идеален для установки разных по площади помещений. Его отличает сложный монтаж и несложная инструкция. Возможность использования различных источников питания делает данный вид пола универсальным и удобным в процессе эксплуатации.

Этапы проектировки

Чтобы теплый водяной пол компании долго радовал своими эксплуатационными характеристиками, необходимо ответственно подойти к процессу его установки. Сначала важно произвести определенные расчеты, по результатам которых появится возможность подобрать необходимые материалы и разработать схему монтажа. Она представляет собой чертеж помещения с обозначенными сроками прокладки магистралей, участки, в которых будет осуществлен монтаж управляющих, распределительные элементы и участки подключения к отопительной системе.

Основное правило, которое необходимо соблюдать в процессе расчетов, состоит в том, что теплопотери помещения должны соответствовать теплоотдаче полов.

Комплектация

Совокупность всех комплектующих образует единую систему, которая обеспечивает бесперебойную работу и превосходный результат.

В комплект водяного пола Valtec входят:

• трубы;
• монтажные элементы;
• коллекторный блок;
• управляющая автоматика.

Трубы

Особенностью входящих в систему труб является их одноименное производство. Они выдерживают перепады температуры, не меняя свою структуру. Имеющие несколько слоев, каждый из которых выполнен из сшитого полиэтилена с проложенной между каждым слоем алюминиевой фольгой, трубы отличаются исключительной надежностью. Внутрь конструкции не попадает воздух, что обеспечивает сохранение контура трубы. Прочное соединение каждого слоя и теплоизоляция обеспечивается посредством специального клеевого состава.

Трубы марки имеют несколько особенностей:

• их длительность эксплуатации составляет более 50 лет;
• коэффициент теплового линейного удлинения стремится к минимуму;
• они устойчивы к воздействию цемента.

Трубы, выполненные из сшитого полиэтилена, рекомендованы специалистами, они различаются диаметром среза (16 и 20 мм). Слой поливинилэтилена, выполняющий защитную функцию, которым покрыта поверхность труб, обеспечивает полную воздухоизоляцию, что необходимо для правильного функционирования системы обогрева.

Трубы изготавливают в двух вариантах:

• металлопластиковые;
• сшитые полимерные.

Первый вариант предназначен для установки в радиаторном, питьевом, потолочном отоплении. Монтаж осуществляется обжимным методом. Такие трубы отличаются исключительной гибкостью, они находятся в более высокой ценовой категории и отличаются длительной эксплуатацией. Во втором случае элемент устойчив к воздействию цемента, срок эксплуатации длителен и составляет более 50 лет. Устойчивость к возникновению коррозии, перепадам температуры и механическим повреждениям, способность хорошо держать форму делают трубы данного вида практичными и долговечными.

Компания Valtec является единственным производителем металлопластиковых труб.

Монтажные элементы

К данным составляющим относятся теплораспределительные пластины, теплоизолирующие подложки и маты с фиксаторами. Монтаж пола осуществляется путем установки теплоизоляционного материала на бетон, сверху располагают нагревательные элементы. Коэффициент полезного действия теплого пола увеличивается за счет отражающей способности верхнего покрытия подложки. А ее небольшая толщина позволит несущественно увеличить толщину пола.

Коллекторный блок

Этот элемент служит местом, где располагаются термостаты, узлы смешивания и терморегуляторы (составляющие, благодаря которым осуществляется управление системой). Благодаря коллекторам, осуществляется подключение труб к общей системе. Если в доме имеется несколько этажей, коллекторные элементы лучше располагать на каждом из них.

Управляющая автоматика

Данный элемент позволяет управлять системой дистанционно, учитывая температуру воздуха в комнате.

Он позволяет контролировать мощность тепловых потоков и состоит из двух составляющих:

• сероприводов;
• выносного терморегулятора.

Сероприводы располагаются на клапанах входного коллектора, их подключают к терморегулятору. Благодаря этому, есть возможность регулировать мощность нагрева отдельных участков и всей поверхности в целом. Функцией выносных терморегуляторов является управление различными элементами функционирования системы, исключая ручную регулировку элементов системы.

Методы подключения

Существует несколько вариантов подключения водяного пола Valtec:

• непосредственно от источника тепла;
• через клапан;
• через насосно-смесительный узел.

Первый способ больше подходит для помещений, площадь которых составляет около 40 кв. м. Во втором случае площадь обогреваемого помещения может быть в два раза больше, что подходит для комбинированного варианта обогрева (водяного пола совместно с радиаторами). Последний вариант идеален для помещений площадью до 200 кв. м., имеется возможность ручной и автоматической регулировки.

Преимущества

Данный пол отличается универсальностью, его можно использовать для нагрева паркетных и плиточных напольных покрытий. Для безопасной и эффективной эксплуатации системы необходимо выполнять важное правило: толщина верхней стяжки должна составлять 20 мм, ее наличие обязательно. Это обеспечивает равномерность распределения тепла по всему периметру напольного покрытия. Данные полы идеальны для больших по площади пространств, такие системы обогрева широко используют в современных коттеджах. Их отличает экономичность и практичность. Около 15% электроэнергии можно сэкономить, используя данную систему обогрева пола.

В процессе эксплуатации такого пола не возникают электромагнитные поля. Все перечисленные преимущества делают теплые водяные полы Valtec оптимальным решением для установки в городских квартирах, коттеджах и частных домах (вне зависимости от площади помещения). Благодаря эффективности, практичности и экономичности, эта продукция завоевывает все большую популярность на рынке. Аллергикам стоит обратить внимание на полы Valtec. Тепловые потоки не вызывают циркуляцию пыли. Система обогрева не влияет на влажность в помещении и не препятствует комфортному микроклимату в доме.

Все необходимые комплектующие свободно представлены в продаже, что позволяет без труда приобрести недостающий элемент.

Отдавая предпочтение водяным полам Valtec, потребителям будет полезно узнать то, чем эта продукция выгодно отличается от остального ассортимента, представленного на рынке. Эффект саморегулирования является отличительной чертой систем обогрева пола. Изменение температуры воздуха пропорционально тепловому потоку. Семилетняя гарантия делает данные полы качественным долгосрочным приобретением. Водяные теплые полы Valtec отличаются оптимальным соотношением цены, качества. Покупатели отмечают, что продукция торговой марки достойна покупки, она отличается долговечностью и делает напольное покрытие теплым.

Подробнее про теплый пол Valtec вы узнаете из следующего видео.

Тёплый водяной пол Valtec – советы по выбору и поэтапному монтажу систем Валтек

Главная страница » Статьи » Тёплый водяной пол Valtec – советы по выбору и поэтапному монтажу систем Валтек

Тёплый водяной пол Valtec – советы по выбору и поэтапному монтажу систем Валтек

По сравнению с европейскими гигантами Rehau или Nexans, производитель Valtec является относительно молодым, развивающимся предприятием. Но как показывает статистика, отопительные системы, запорная и регулирующая арматура, производимая компанией Валтек, имеет повышенный спрос у отечественного потребителя. Почему тёплый водяной пол Valtec пользуется такой популярностью?

Содержание:

Историческая справка о марке Valtec

Хотя в большом количестве источников можно найти информацию, что компания Валтек является итальянской, это не совсем так. Идея создания предприятия наравне принадлежит российским и итальянским специалистам.

Изначально, основным направлением компании является производство запорной и регулирующей арматуры, систем водоснабжения и отопления, оптимально соответствующих отечественным условиям эксплуатации.

На сегодняшний день, оборудование Valtec для систем водяного напольного отопления, а также большинство комплектующих, попадающих на рынок отопительного оборудования, изготавливаются в Китае. Представители компании тщательно следят за качеством продукции, проверяя её на соответствие европейским и российским нормам и стандартам.

Трубы для водяных полов Valtec

Труба для теплого пола Валтек изготавливается в двух базовых вариантах:

Монтаж труб выполняется с помощью пресс – фитингов, разработанных на базе компании Валтек. Уникальный метод соединения облегчает укладку и обеспечивает высокие прочностные характеристики соединений.

Коллекторы для тёплого пола Валтек

Насосно-смесительный узел для теплого пола Valtec состоит из нескольких важных узлов, к которым относится:

Подключение водяного теплого пола через коллектор Valtec позволяет отапливать помещение, используя в качестве теплоносителя воду и гликолевый антифриз.

Какие технические особенности отличают Валтек?

Обвязка коллектора выполняется согласно приложенной инструкции производителя. Особенно важно соблюдать указания относительно расположения циркуляционного насоса, установки сервопривода и т.д.

Подложка для теплого пола Valtec

Эффективность, высокие теплоизоляционные и эксплуатационные характеристики подложки для пола Valtec обеспечивает использование мультифольги. Толщина материала всего 3 мм. Вместе с тем, уникальное устройство подложки обеспечивает надежную тепло и пароизоляцию.

Труба фиксируется соединениями гарпунного типа. Вспененная теплоизоляция Валтек имеет нанесенную на фольгированный слой разметку, что облегчает монтаж и раскладку трубопровода.

При использовании сухого метода укладки, широко применяются стальные тепло распределительные панели Valtec. Пластины равномерно распределяют тепло и обеспечивают лучший прогрев напольного покрытия.

Чем продукция Valtec лучше конкурентов рынка

Изначально компания была создана, чтобы удовлетворить запросы отечественного потребителя. В результате были разработаны системы отопления, оптимально соответствующие техническим параметрам и особенностям эксплуатации на территории РФ и близлежащих стран. Полы могут работать на антифризе, что позволяет их использование в автосервисах, гаражах и т.д.

Автоматика Valtec дает возможность свести участие человека в процессе отопления к минимуму. Запорная арматура и труба устойчива к воздействию агрессивной среды, что позволяет ее длительную эксплуатацию даже при использовании «жесткой» воды. Стоимость системы отопления намного ниже, чем у других производителей, что также добавляет популярности.

Продукция компании Валтек оптимально подходит для частного дома, помещений с повышенной влажностью и большой вероятностью промерзания пола.

Что такое водяной теплый пол? Это капитальная жидкостная система отопления, в которой обогрев воздуха в помещении происходит благодаря использованию…

Теплый водяной пол под плитку — данный вид теплого пола позволяет равномерно распределять температуру в комнате, без создания зон перегрева и…

Один из вариантов обогрева частного дома заключается в обустройстве теплых полов. Ключевое достоинство такой системы отопления – прогрев жилых помещений…

Как настроить теплый водяной пол с расходомерами? Способы регулировки

Многие интернет-источники пишут, что родина бренда Валтек – Италия, но это далеко не так. Идея разработки и выпуска этой марки принадлежит в равной степени как российским, так и итальянским специалистам.

Вначале компания поставляла на рынок лишь запорную и регулирующую арматуру, водоснабжающие и отапливающие системы, которые максимально соответствовали российским условиям эксплуатации.

В настоящее время техника и почти все комплектующие Валтек для систем водяного напольного обогрева, поставляемые на рынок, изготавливаются на китайской территории. Специалисты компании внимательно следят за качеством производимого оборудования, проверяют её на соответствие отечественным и европейским нормам и стандартам качества.

Плюсы системы Valtec

Продукция бренда отличается:

1. Высокой надёжностью. Материалы высокого качества и крепёжные элементы, комплектация системы фирменными блоками и модулями сводят к нулю вероятность ошибок при выполнении расчётов и проектировании, что уже может свидетельствовать о стабильности и эффективности работы без риска протечек.
2. Ассортиментный ряд производителя включает всё, что требуется для монтажа отопительной системы, в том числе сопутствующие материалы, для его совмещения с будущим финальным покрытием, наладки тепловой и гидроизоляции. То есть всего того, что даёт возможность обеспечить наибольшую энергоэффективность применяемого обогревательного пола.
3. Валтек ориентируется в производстве на единые стандарты, обеспечивающие полную совместимость различных узлов техники, а также материалов.

Принцип работы напольного обогрева

Отопительная система Valtec состоит из двух секций. Первая выглядит как уложенные особым образом на полу трубы, произведённые по уникальной технологии. Отопление данных труб происходит за счёт второй секции, которая состоит из насосно-смесительного узла.

На рисунке вы можете увидеть схему универсального подключения водяного тёплого пола Валтек через котёл.

Схема подключения теплого пола Валтек через котел

Трубы, которые предлагает производитель, представлены базовыми моделями:

1. Металлопластиковой трубой. Она предназначена специально для организации питьевого, потолочного и радиаторного отопления. Труба в диаметре равна 16-40 мм. Её легко можно согнуть, причём верхний слой защиты не будет повреждён. Крепёж производится зажимами.
2. Красной трубой из сшитого полиэтилена. Выпускается для организации тёплого пола и обогрева помещения. Поверхность изнутри гладкая, а это исключает риск образования пробок из грязи. Трубам не страшны температурные перепады, они не подвержены коррозии, механическим воздействиям, их нельзя смять или сплющить. Наружная оболочка является отличной защитой от цементного воздействия. Исправно прослужит более полувека.

Чтобы соединить трубы используют пресс-фитинги – тоже уникальная разработка фирмы Valtec. Трубы укладывают либо по спирали, либо по кругу. Насосно-смесительный узел включает в себя насосно-коллекторный блок, регулировочные и запорные краны, а также специальные настенные крепления и гнёзда для установки вспомогательной техники. Тепловой носитель приготавливается из воды и гликолевого антифриза.

Как выбрать котел для теплого водяного пола?

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
2. В клапаны подключаются поплавковое устройство для отведения воздуха.
3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как уложить тёплый пол под линолеум?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Коллекторы «Валтек» для тёплого пола устанавливают при жидкостной системе обогрева. В качестве теплоносителя может быть вода, антифриз, гликолевые наполнители, которые не замерзают при низких температурах. Если система отопления не используется, то теплоноситель сливать не требуется.

Количество контуров на распределительном блоке 3-12 шт. При необходимости к ним можно подсоединить дополнительное оборудование, чтобы увеличить проходную способность теплоносителя ко всем помещениям в доме.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Как устроена гребёнка для тёплого пола?

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Похожие записи
• Как работает расходомер для коллектора тёплого пола?
• Каковы характеристики трубы Рехау для тёплого пола?
• Как собрать коллектор для тёплого пола?
• Как рассчитывается длина трубы тёплого пола?
• Использовать ли пеноплекс для тёплого пола?
• Как составить проект тёплого пола?

Комплектация

Комплектуется тёплый водяной пол Валтек:

• трубами: возможно использовать металлополимерные изделия либо каналы из сшитого полиэтилена высокого давления;
• элементами для монтажа: сюда входят распределяющие тепло пластины, маты с фиксаторами и изолирующие подложки;
• системой управляется при помощи термостатов и смесительных узлов. Все элементы монтируются на коллекторном блоке, являющимся основным управляющим узлом;
• автоматикой: нужна для регулировки температуры на расстоянии с учётом данных нагрева пола воздуха в комнате.

Все вышеперечисленные компоненты присутствуют в ассортиментном ряде фирмы.

Калькулятор расчёта метража трубы теплого водяного пола.

Преимущества продукции Valtec

Основной целью создания компании было удовлетворение запросов российского потребителя. Модели систем отопления подходят для эксплуатации в условиях непростого температурного режима на территории России. Возможность добавления в теплоноситель антифриза обеспечивает работу таких тёплых полов в неотапливаемых помещениях (гаражи, автосервисы и т.д.).

Схема конструкции системы Valtec

Точная автоматика работает почти автономно, участие человека минимально. Требуется качественная начальная настройка, дальше процесс отопления идёт самостоятельно. Система энергоэкономична: теплоноситель нагревается до температуры 35-50 градусов. Этого вполне достаточно, чтобы создать комфортные условия в помещении.

Система тёплого пола эстетична, так как вся конструкция скрыта под покрытием пола. Это позволяет создавать современный панорамный интерьер. Кроме того, при отсутствии циркуляции в помещении (как при традиционной организации отопления) пыль и микроорганизмы не принесут неудобств людям с заболеваниями дыхательной системы, а также маленьким детям.

Диаграмма удлинения 100мм трубы при повышении температуры на 50С в системе теплого пола

Читайте также: Обзор защитных средств: чем покрывают деревянные полы в доме, выбор оптимального варианта

Все комплектующие такой системы отопления очень прочные, способны выдержать длительную эксплуатацию даже с учётом наличия в системе жёсткой воды. Гарантийный срок службы системы – 7 лет. Тёплый водяной пол подходит практически для любого помещения: офисов, жилых домов, частных строений, где особенно повышенная влажность и возможность промерзания полового покрытия.

Установка обогревательного пола Валтек

Сразу стоит сказать, что вся работа по монтажу такого водяного пола обязана осуществляться квалифицированными мастерами. Лишь в таком случае есть гарантия качественной и правильной сборки и, как следствие, успешное завершение укладки.

Инструкция по монтажу тёплого водяного пола Валтек:

1. Вначале монтируется коллекторный шкаф.
2. В нём устанавливается насосно-смесительный узел и коллекторный блок.
3. Выравнивают в комнате поверхность пола.
4. Раскладывают демпферную ленту по краям помещения.
5. Делают паро- и гидроизоляцию.
6. Настилают утеплитель.
7. Укладывают трубы, применяя какой-либо из вариантов.
8. Подключают трубы к коллектору. Проводят гидравлические испытания.
9. Подсоединяют всю автоматику.
10. После всего заливают пол стяжкой из бетона.

Нужно сказать, что водяной тёплый пол Valtec – универсальный, т.е. на него можно укладывать и финишное плиточное покрытие, и паркетное. Единственным важным условием остаётся лишь верхний слой стяжки толщиной, как минимум в 2 см, что обеспечивает равномерное тепловое распределение по поверхности пола.

Основные технические особенности конструкции

Смесительный узел тёплого пола «Валтек» настраивается так, чтобы он прогревал теплоноситель до 40 градусов. Этого достаточно, чтобы система держала необходимую температуру помещения, постоянно подмешивая остывшую порцию к уже нагретой.

Принцип работы смесительного узла теплого пола

Равномерный обогрев обеспечивается делением помещения на зоны, где укладывается водяной контур с использованием гребёнки на 2-12 отводов для подключения труб. Она также позволяет создать оптимальное давление в отопительной системе. Поступление теплоносителя в нужном объёме в контур водяного отопления обеспечивается расходомером. Это арматура, которая регулирует нужное давление в трубе в зависимости от её длины.

Теплый пол Valtec

При монтаже тёплого пола «Валтек» используется подложка, обеспечивающая надёжность паро- и теплоизоляции. Это мультифольга толщиной 3 мм, качественный теплоизоляционный и стойкий в эксплуатации материал. На верхний слой нанесена разметка, облегчающая раскладку и монтаж труб.

Подложка для теплого пола

Специалистами компании разработаны модели разного уровня автоматизации. Это спецификации «Эконом», «Премиум», «Комфорт», предназначенные для помещений с разной площадью (от 20 до 120 кв. м.).

Водяной теплый пол Valtec: от проектирования до управления

Современные нормы и требования, предъявляемые к зданиям, направлены на снижение теплопотерь, повышение энергоэффективности систем отопления. Это является предпосылкой к дальнейшему развитию и внедрению систем встроенного обогрева, прежде всего – водяного теплого пола (напольного отопления).

Благодаря энергетической эффективности и способности создавать максимально комфортный для человека температурный режим в помещениях водяной теплый пол прочно вошел в арсенал инженерного оборудования жилого дома. В настоящее время отопление на основе водяного теплого пола предусматривают во многих строящихся и реконструируемых жилых зданиях.

Жидкостная система «тёплый пол»

Напольное водяное отопление считается более экономичным, чем обогрев дома посредством радиаторов. Тёплый воздух, который идёт от пола, поднимается снизу вверх. При этом создаётся комфортный микроклимат в комнате. Остывая, воздушный поток устремляется к стенам и возвращается вновь к полу или покидает помещение вследствие вентиляции.

На полу и на уровне головы взрослого человека воздух прогревается до комфортной температуры. Температурный режим программируется для каждой комнаты отдельно или для всей системы в целом.

При радиаторном обогреве тёплый поток воздуха сразу устремляется вверх от приборов, к потолку. Охлаждаясь, он начинает опускаться вниз, к полу. В этом случае напольное покрытие остаётся холодным, а потолок тёплый, что не всегда удобно для домочадцев. Кроме того радиаторы могут быть несовместимы с дизайном помещения. При водяном обогреве все трубы спрятаны под полом. Как работает система «тёплый пол»?

• Изначально потребуется организовать источник отопления, печь или котёл. Для печи на дровах или на жидком топливе рекомендуют оборудовать котельную.
• Для электрического или газового котла небольшой мощности отдельного помещения не предусматривают. Котлы устанавливают на полу в доме или укрепляют на стенах.
• Внутри печи или котла имеется водяной контур, теплообменник. Его изначально наполняют водой.
• Теплообменник нагревается в топке, заставляя воду циркулировать по трубопроводу.
• Горячая жидкость поступает в трубы.
• Отдавая тепло, она возвращается обратно в котёл.

Рекомендуем: Каковы достоинства тёплых полов Heat plus?

К системе подключают автоматическое управление, чтобы иметь возможность регулировать режим работы отопительного оборудования. В контуре устанавливают соединительные узлы, которые позволяют отвести лишнюю жидкость в накопительную ёмкость, отключать напольный обогрев по мере его необходимости, переключать отопление на систему радиаторов.

Тёплый пол «Валтек» имеет свои преимущества перед электрическим напольным обогревом. На пол можно укладывать любую облицовку, устанавливать без ограничения предметы интерьера. «Запирание» системы не произойдёт, магистраль перегреваться не будет.

Водяной теплый пол VALTEC

Бренд VALTEC был одним из тех, кто оказал серьезное влияние на популяризацию и развитие систем встроенного обогрева в России и других странах Ближнего Зарубежья. В нашем ассортименте вы найдете всё необходимое для создания максимально комфортной и надежной системы напольного или комбинированного отопления.

Читайте также: Шумит циркуляционный насос отопления: почему гудит водяной насос в системе отопления, стучит в котле

Преимущества теплого пола VALTEC:

Модули как принцип

Использование готовых узлов и модулей VALTEC, сконструированных специально для систем напольного отопления, позволяет быстро решить задачи, возникающие при создании водяного теплого пола.

Применение в системах водяного теплого пола насосно-смесительных узлов и коллекторных блоков VALTEC – это экономия средств и времени, возможность свести к минимуму вероятность проектных и монтажных ошибок. Оборудование компактно, надежно, просто в эксплуатации, его установка не предъявляет чрезмерно высоких требований к квалификации монтажника.

При этом мы предлагаем модули различной функциональности, ценовой категории и не исключаем иных решений (в частности, на основе смесительных клапанов и терморегулирующих комплектов) – там, где они более уместны.

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

• на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
• к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
• на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
• подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
• на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
• из коллекторов выводят трубопровод 26*3 мм;
• на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
• затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
• выводят трубу с горячей водой к котлу;
• отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
• прокладывают трубы с охлаждённой водой от коллектора к котлу;
• лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
• на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
• проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Выбор – клиенту

В отличие от многих других производителей систем напольного отопления, наша компания предоставляет клиентам возможность гибкого подхода при выборе оборудования и материалов. Это касается всех групп предлагаемой продукции.

Возможность маневра в комплектовании водяного теплого пола VALTEC позволяет заказчику обеспечить требуемый ему уровень комфорта, не переплачивая за систему, а также выбирать материалы в зависимости от приоритетной техники монтажа.

В частности, принимая за базовый вариант использование металлополимерных труб VALTEC PEX-AL-PEX, мы предусмотрели в ассортименте и другие виды труб для систем встроенного обогрева (трубы для водяного теплого пола).

Современные технологии

Водяной теплый пол VALTEC – возможность получить в пользование систему, оснащенную всеми современными функциями, такими как погодозависимое регулирование или управление отоплением по заданной временной программе и/или по заданной температуре воздуха в помещении. Уровень автоматизации системы определяется пожеланиями заказчика (см. раздел «Автоматика для управления водяным теплым полом»).

Комплектация

Комплектуется тёплый водяной пол Валтек:

• трубами : возможно использовать металлополимерные изделия либо каналы из сшитого полиэтилена высокого давления;
• элементами для монтажа : сюда входят распределяющие тепло пластины, маты с фиксаторами и изолирующие подложки;
• системой управляется при помощи термостатов и смесительных узлов . Все элементы монтируются на коллекторном блоке, являющимся основным управляющим узлом;
• автоматикой : нужна для регулировки температуры на расстоянии с учётом данных нагрева пола воздуха в комнате.

Все вышеперечисленные компоненты присутствуют в ассортиментном ряде фирмы.

От инструмента до фитинга

Один из основных принципов компании VALTEC – предлагать не отдельные компоненты инженерных систем, а комплекс продукции для их создания. Применительно к водяному теплому полу это означает наличие в нашем ассортименте как основного оборудования, так и строительных материалов, соединительных деталей и крепежа, монтажного инструмента («Комплектующие для водяного теплого пола», «Строительные материалы для теплого пола», «Инструмент для монтажа труб»). Помимо продукции собственной торговой марки мы продаем товары для теплого пола от наших партнеров; они представлены в разделе каталога «VALTEC рекомендует». Получить все необходимое из «одних рук» – выгодно во всех отношениях.

Инструкция по проведению расчета

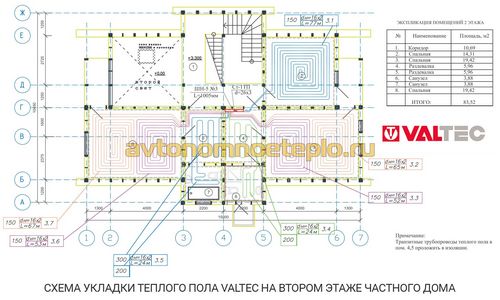

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на средние их величины.

Монтаж водяного тёплого пола своими руками

Приходится учитывать разнообразные факторы, включая роль водяного пола как основного вида обогрева или же использование его в качестве дополнительного источника тепла. Поскольку детальный расчет для самостоятельного выполнения является сложным процессом, на практике используются усредненные параметры.

Схема подключения смесительного узла Valtec

• Номинальная мощность имеет пределы 90 – 150 Вт/м2. Более высокие значения подбираются для помещений с повышенным уровнем влажности.
• Выполняя расчет шага укладки, необходимо ориентироваться на диапазон 15–30 см. С этим показателем в обратной пропорциональной зависимости находится удельная мощность подогрева. То есть, чем больше шаг, тем меньше мощность.

Тепломеханическая схема насосно-смесительного узла

После определения ключевых параметров может разрабатываться схема, на которой в точном масштабе определяется наиболее рациональная укладка труб. После этого делается расчет их общей длины. Одновременно продумывается, где будет размещаться насосно-смесительный узел и элементы управления.

Техническая поддержка

Специалисты VALTEC оказывают клиентам техническую поддержку на всех этапах создания и эксплуатации систем водяного теплого пола.

В вашем распоряжении:
• бесплатная программа VALTEC.PRG и обучающий видеокурс по расчету водяного теплого пола;
• огромное количество справочных и учебных материалов (статьи, технические пособия и т.д.);
• бесплатное обучение в формате семинаров и вебинаров;
• видеоматериалы на канале VALTEC в YouTube.

Вы можете получить исчерпывающую информацию по продукции VALTEC, ее подбору, монтажу и настройке связавшись со специалистами VALTEC по телефону либо воспользовавшись формой обратной связи на сайте.

Из истории компании

Многие интернет-источники пишут, что родина бренда Валтек – Италия, но это далеко не так. Идея разработки и выпуска этой марки принадлежит в равной степени как российским, так и итальянским специалистам.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Вначале компания поставляла на рынок лишь запорную и регулирующую арматуру, водоснабжающие и отапливающие системы, которые максимально соответствовали российским условиям эксплуатации.

В настоящее время техника и почти все комплектующие Валтек для систем водяного напольного обогрева, поставляемые на рынок, изготавливаются на китайской территории. Специалисты компании внимательно следят за качеством производимого оборудования, проверяют её на соответствие отечественным и европейским нормам и стандартам качества.

Выбираем и пошагово укладываем тёплый водяной пол Valtec

По сравнению с европейскими гигантами Rehau или Nexans, производитель Valtec является относительно молодым, развивающимся предприятием. Но как показывает статистика, отопительные системы, запорная и регулирующая арматура, производимая компанией Валтек, имеет повышенный спрос у отечественного потребителя. Почему тёплый водяной пол Valtec пользуется такой популярностью?

Историческая справка о марке Valtec

Хотя в большом количестве источников можно найти информацию, что компания Валтек является итальянской, это не совсем так. Идея создания предприятия наравне принадлежит российским и итальянским специалистам.

Изначально, основным направлением компании является производство запорной и регулирующей арматуры, систем водоснабжения и отопления, оптимально соответствующих отечественным условиям эксплуатации.

На сегодняшний день, оборудование Valtec для систем водяного напольного отопления, а также большинство комплектующих, попадающих на рынок отопительного оборудования, изготавливаются в Китае. Представители компании тщательно следят за качеством продукции, проверяя её на соответствие европейским и российским нормам и стандартам.

Трубы для водяных полов Valtec

Труба для теплого пола Валтек изготавливается в двух базовых вариантах:

• Сшитая красная полиэтиленовая труба Valtec для укладки теплого водяного пола. Внутренний просвет не зарастает. Трубы не подвержены коррозии, устойчивы к изменению температуры и механическим повреждениям, хорошо держат форму. Главное достоинство сшитого ПВХ состоит в том, что оболочка трубопровода устойчива к агрессивному воздействию цементного раствора. Срок эксплуатации не менее 50 лет.

Монтаж труб выполняется с помощью пресс – фитингов, разработанных на базе компании Валтек. Уникальный метод соединения облегчает укладку и обеспечивает высокие прочностные характеристики соединений.

Коллекторы для тёплого пола Валтек

Насосно-смесительный узел для теплого пола Valtec состоит из нескольких важных узлов, к которым относится:

• Насосно-коллекторный блок.
• Регулировочные краны.
• Запорные клапаны.
• Кронштейны для крепления.
• Дополнительные резьбовые гнезда, дающие возможность при необходимости подключить клапан удаления воздуха из системы, байпас и т.д.

Подключение водяного теплого пола через коллектор Valtec позволяет отапливать помещение, используя в качестве теплоносителя воду и гликолевый антифриз.

Какие технические особенности отличают Валтек?

• Расходомеры – механическая регулирующая арматура, основной задачей которой является обеспечения равномерного поступления теплоносителя в водяной контур отопления. Регулировка расходомеров Валтек осуществляется вручную. Выставляется необходимое давление, в зависимости от длины уложенной трубы.

Обвязка коллектора выполняется согласно приложенной инструкции производителя. Особенно важно соблюдать указания относительно расположения циркуляционного насоса, установки сервопривода и т.д.

Подложка для теплого пола Valtec

Эффективность, высокие теплоизоляционные и эксплуатационные характеристики подложки для пола Valtec обеспечивает использование мультифольги. Толщина материала всего 3 мм. Вместе с тем, уникальное устройство подложки обеспечивает надежную тепло и пароизоляцию.

Труба фиксируется соединениями гарпунного типа. Вспененная теплоизоляция Валтек имеет нанесенную на фольгированный слой разметку, что облегчает монтаж и раскладку трубопровода.
При использовании сухого метода укладки, широко применяются стальные тепло распределительные панели Valtec. Пластины равномерно распределяют тепло и обеспечивают лучший прогрев напольного покрытия.

Чем продукция Valtec лучше конкурентов рынка

Изначально компания была создана, чтобы удовлетворить запросы отечественного потребителя. В результате были разработаны системы отопления, оптимально соответствующие техническим параметрам и особенностям эксплуатации на территории РФ и близлежащих стран. Полы могут работать на антифризе, что позволяет их использование в автосервисах, гаражах и т.д.

Автоматика Valtec дает возможность свести участие человека в процессе отопления к минимуму. Запорная арматура и труба устойчива к воздействию агрессивной среды, что позволяет ее длительную эксплуатацию даже при использовании «жесткой» воды. Стоимость системы отопления намного ниже, чем у других производителей, что также добавляет популярности.

Продукция компании Валтек оптимально подходит для частного дома, помещений с повышенной влажностью и большой вероятностью промерзания пола.

Теплый пол Valtec: преимущества и недостатки

Теплый пол в помещении – один из наиболее востребованных видов отопительных систем на сегодняшний день. Он позволяет экономить место, не портит внешний вид комнаты и создает уютную комфортную обстановку.

При этом наиболее популярной является продукция фирмы Valtec, которая является детищем российских и итальянских специалистов.

Особенности и преимущества

Водяной теплый пол от Valtec используется:

• в качестве дополнительной обогревательной системы к основным видам отопления;
• как альтернатива классической радиаторной системе;
• в частном жилом секторе;
• в больших торговых и спортивных помещениях.

При этом, где бы она не монтировалась, изготовленное по итальянским технологиям оборудование гарантирует высокое качество и повышенный комфорт использования.

Высокое качество работы системы обеспечивают особенности ее производства:

• применение высококачественных материалов;
• использование автоматизированного оборудования;
• проведение жестких тестовых испытаний готовой продукции (высокое давление, воздействие кислот, щелочей и другие).

Все это позволяет производителю устанавливать гарантийный срок на свою продукцию до 7 лет (на деле теплый пол способен прослужить гораздо дольше).

Конструкция

Система напольного отопления Valtec состоит из:

• Труб, которые могут быть сделаны из металлополимерного материала, либо из полиэтилена повышенного давления.

1. Первые чаще всего используются для установки питьевого, потолочного или радиаторного отопления. При параметре в 16-40 мм они свободно гнутся, не образуя изломов.
2. Вторые предназначаются именно для напольного отопления. Их внутренние стенки полностью гладкие, что не позволяет грязи застаиваться, и образовывать пробки. При этом трубы способны выдержать даже сильные перепады температур, не подвержены коррозии, а также устойчивы к механическим воздействиям.

• Установочных деталей, к которым относятся теплораспределительные пластины, фиксирующие маты и теплоизолирующие подложки;
• Различных соединителей и дополнительных элементов. В качестве соединительных деталей, например, используются пресс-фитинги особой конструкции;
• Терморегулятора и модуля смешивания, которые устанавливаются в коллекторном блоке. Последний вместе с кранами и крепежными гнездами составляют основную рабочую секцию – насосно-смесительный узел.

При этом теплый пол от Valtec имеет свои особенности, которые выделяют его из ряда аналогичных отопительных систем.

Основные из них:

• смесительный узел нагревает теплоноситель до 40°С. Именно такая температура считается наиболее оптимальной для прогрева помещения. В процессе работы нагретая вода постоянно перемешивается с остывающей;
• равномерность обогрева осуществляется за счет деления помещения на зоны и использования гребенки, имеющей от 2 до 12 отводов;

• за то, чтобы теплоноситель поступал в контур в необходимом объеме отвечает расходомер – арматура, регулирующая давление в зависимости от длины трубы;
• система укладывается на подложку, в качестве которой используется 3 мм мультифольга, обеспечивающую паро- и теплоизоляцию. На поверхности фольги нанесена разметка, которая помогает правильно разложить и соединить трубы.

Кроме того, разработчики создали несколько моделей автоматики. Их выбор зависит от площади помещения, в котором будет использоваться фирменный теплый пол (размер комнаты или зала может варьироваться от 20 до 120 кв м). Автоматика самостоятельно регулирует работу системы в зависимости от изменений температурного режима в комнате.

Плюсы и минусы

Благодаря использованию инновационных технологий и особенностей оборудования, у теплого пола Valtec есть немало преимуществ:

• Возможность установки в неотапливаемых помещениях, например, в гаражах, автосервисах и других объектах. Для того, чтобы система не перемерзла в теплоноситель достаточно добавить антифриз;
• Энергоэкономность. Это становится возможным благодаря тому, что вода не нагревается до больших температур;

• Долговечность. Весь комплект оборудования, входящего в систему, отличается повышенной прочностью и может работать длительное время даже при повышенной жесткости воды;
• Автоматизация. Для правильного функционирования необходимо лишь изначально верно выставить настройки. После этого вмешательство человека практически не требуется. «Умная» система сама создаст в помещении благоприятный микроклимат.

Кроме того, как и все аналогичные системы, она не портит внешний вид комнаты и не занимает полезную площадь. Еще одним большим плюсом считается ее полная комплектация, не требующая использование дополнительных деталей при монтаже. Помимо основных элементов, в ассортименте компании есть все, что необходимо для организации тепло- и гидроизоляции теплого пола, а также для совмещения с наружным напольным покрытием.

Что касается минусов системы Valtec, то к ним можно отнести невозможность установки в многоэтажных зданиях.

Инструкция по установке

Профессиональная инструкция по установке начинается с измерений и проектирования. При расчетах учитывается не только площадь помещения, но и то, насколько оно утеплено, а также наличие (отсутствие) других источников тепла. В среднем, мощность системы «теплый пол» для хорошо утепленного помещения может составлять от 90 до 150 Вт/кв м. При этом меньшая мощность может использоваться для жилых комнат, а для помещений с повышенной влажностью потребуются более мощное оборудование.

Процесс монтажа осуществляется в следующей последовательности:

• формирование бетонного основания;
• теплоизоляция, уложенная поверх чернового пола;
• укладка труб системы;
• заливка стяжки;
• финишное покрытие.

В качестве последнего может быть использован любой материал. Не менее ответственным этапом установки системы является настройка и регулировка смесительного узла и автоматики. Еще до заливки стяжки все элементы должны быть подключены между собой, после чего необходимо провести испытания.

Приступать к дальнейшим работам можно только в случае, когда система работает без сбоев и нарушений.

Отзывы

Многочисленные отзывы о компании Valtec и ее продукции свидетельствуют о высоком качестве производимых систем. Покупатели, установившие теплые полы от данного производителя, отмечают, что в доме стало намного теплее и при этом не ощущается спертости и пересыхания воздуха, как при использовании радиаторов.

Кроме того, система, надежно скрытая под полом, позволяет расставлять и переставлять мебель в комнатах, как угодно (с большинством отопительных систем сделать это невозможно). Но больше всего положительных отзывов можно услышать по поводу высокого качества системы «теплый пол», ее простой эксплуатации и бесперебойной работы в течение долгих лет.

О том, как укладывать теплый пол Valtec, вы можете узнать, посмотрев видео немного ниже.

Водяной теплый пол valtec: от проектирования до управления

Прежде чем начинать монтаж и подбирать смесительный узел для теплого пола Valtec, необходимо проанализировать плюсы этого вида водяного контура.

• Благодаря качественным материалам, прочным крепежным элементам, обеспечивается надежность функционирования.
• Разработанные в виде модулей комплектующие детали точно состыкуются, исключая риск протечек.
• Производитель предусмотрел выпуск сопутствующих материалов, необходимых для оборудования тепло- и гидроизоляции.

Инструкция по проведению расчета

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на средние их величины.

https://youtu.be/6-2WpJLprhU
Монтаж водяного тёплого пола своими руками

Приходится учитывать разнообразные факторы, включая роль водяного пола как основного вида обогрева или же использование его в качестве дополнительного источника тепла. Поскольку детальный расчет для самостоятельного выполнения является сложным процессом, на практике используются усредненные параметры.

Схема подключения смесительного узла Valtec

• Номинальная мощность имеет пределы 90 – 150 Вт/м2. Более высокие значения подбираются для помещений с повышенным уровнем влажности.
• Выполняя расчет шага укладки, необходимо ориентироваться на диапазон 15–30 см. С этим показателем в обратной пропорциональной зависимости находится удельная мощность подогрева. То есть, чем больше шаг, тем меньше мощность.

Тепломеханическая схема насосно-смесительного узла

После определения ключевых параметров может разрабатываться схема, на которой в точном масштабе определяется наиболее рациональная укладка труб. После этого делается расчет их общей длины. Одновременно продумывается, где будет размещаться насосно-смесительный узел и элементы управления.

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
2. В клапаны подключаются поплавковое устройство для отведения воздуха.
3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как сделать тёплый пол от полотенцесушителя?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Коллекторы «Валтек» для тёплого пола устанавливают при жидкостной системе обогрева. В качестве теплоносителя может быть вода, антифриз, гликолевые наполнители, которые не замерзают при низких температурах. Если система отопления не используется, то теплоноситель сливать не требуется.

Количество контуров на распределительном блоке 3-12 шт. При необходимости к ним можно подсоединить дополнительное оборудование, чтобы увеличить проходную способность теплоносителя ко всем помещениям в доме.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Сколько потребляет тёплый пол?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Похожие записи
• Как правильно сделать обвязку тёплого пола?
• Как уложить тёплый пол на доски?
• Как уложить тёплый пол Еastec?
• Как включить тёплый пол?
• Каков расход трубы на тёплый пол на м2?
• Как подключить смесительный клапан для тёплого пола?

Ключевые характеристики смесительного узла

Чтобы устанавливаемый водяной контур функционировал эффективно, необходимо грамотно произвести расчет всей системы и правильно установить смесительный узел для теплого пола Valtec в соответствии с положениями, которые отражает прилагаемая к комплекту инструкция.

Схема подключения смесительного узла к разным видам отопления

Параметры насосно-смесительного узла:

• сечение труб составляет ¾ дюйма, коллекторов – 1 дюйм;
• в конструкции находятся патрубки в количестве 12 штук;
• насосная система имеет длину 18 см;
• температурный режим нагретой воды в системе поддерживается до 90°С;
• максимальное значение давления – 10 бар;
• пропускная способность – 2,75 м3/ч.

Спецификация насосно-смесительного узла Valtec

Трубы имеют внешнюю резьбу с соединением «евроконус».

https://youtu.be/eBhq0nPUhJA
Насосно-смесительный узел для теплого пола

Трубы PEX-EVOH

Во многих случаях профессионалы компании советуют применять PEX-трубы большого давления. Сейчас в ассортименте есть 2 модели с диаметрами 16 и 20 мм. В качестве элементов для профилей применяется система соединителей, сделанных из сплава латуни.

Так как полиэтилен сшитый способен пропускать молекулы кислорода, поверхность трубопроводов покрывается слоем защиты из поливинилэтилена. Если же установить обычные садовые шланги, которые снаружи очень похожи с PEX-EVOH, то изобилие кислородом воды приводит к быстрому ржавлению стальных элементов.

Функциональные возможности

Основное предназначение насосно-смесительного узла – это стабилизация температуры теплоносителя при поступлении в водяной контур посредством использования для подмешивания воды из обратной линии. Таким образом, происходит оптимальное функционирование теплого пола без перегрева.

В конструкцию узла Combi входят следующие сервисные элементы:

• сливные клапаны;
• воздухоотводчики;
• термометры.

Принцип работы узла Combi

Для осуществления регулировки узла служат следующие органы:

К узлу VALTEC COMBIMIX допустимо подключать неограниченное количество веток тёплого пола суммарной мощностью не более 20 кВт

• балансировочный клапан на вторичном контуре, обеспечивающий смешивание в нужной пропорции теплоносителей из подающего и обратного трубопровода для обеспечения нормативной температуры;
• балансировочно-запорный клапан на первичном контуре, отвечающий за подачу в узел необходимого количества горячей воды. Он позволяет при необходимости полностью перекрыть поток;
• перепускной клапан, позволяющий открывать дополнительный байпас для обеспечения работы насоса в ситуации, когда все регулирующие клапаны закрыты.

Схема подключения разработана с учетом возможности подсоединения к насосно-смесительному узлу необходимого количества ответвлений отопления пола с суммарным расходом воды, не превышающим 1,7 м3/ч. Расчет показывает, что подобная величина расхода теплоносителя при разности температур в 5°С соответствует мощности 10 кВт.

В случае подключения к смесительному узлу нескольких веток целесообразно подбирать коллекторные блоки из линейки Valtec с обозначением VTс.594, а также VTс.596.

Комплектация

Теплый гидравлический пол Валтек состоит из таких деталей:

1. Трубы. Можно использовать металлополимерные изделия или магистрали из полиэтилена сшитого типа большого давления.
2. Компоненты монтажа. К ним можно отнести теплораспределительные пластины, маты с фиксаторами и подложки из теплоизоляционного материала.
3. Управление
   работой системы выполняется при помощи термостатов, узла смешивания и термостатических клапанов. Они все ставятся на коллекторном блоке, он является основным узлом управления.
4. Автоматика. Нужна для дистанционного регулирования режима температур с учетом показаний нагрева пола воздуха в помещении.

Все перечисленные выше комплектующие есть в ассортименте товаров компании. Для правильности подбора следует рассмотреть каждую группу по отдельности.

Алгоритм монтажа

После того как предварительный расчет всех составляющих выполнен, начинается непосредственно монтаж теплого пола, предполагающий прохождение нескольких этапов.

Схема водяного отопления полов

• Установка на предварительно выбранном месте коллекторного шкафа. В нем располагается модуль из коллекторного блока и насосно-смесительного узла с шаровыми кранами, посредством которых будет выполняться подключение к высокотемпературному контуру.
• Подготовка плоскости пола. При наличии значительных неровностей принимаются меры по их устранению. Самым действенным вариантом является черновая стяжка.

Схема подключения насосно-смесительного узла к теплому полу

Настройка

Для подключения труб к распределительным коллекторам используется труборез для отрезания нужной длины, калибратор, снимающий фаски и обжимной фитинг. Проводить детальный расчет в домашних условиях сложно, поэтому обязательно изучается инструкция, где подробно отражена настройка насосно-смесительного узла в определенной последовательности.

• Снимается термоголовка.
• Для балансировочного клапана на вторичном контуре производится расчет пропускной способности по формуле.

Два варианта смесительного узла

где kνt – коэффициент = 0,9 пропускной способности клапана;

t1 – температура воды первичного контура на подаче, °С;

t11 – температура вторичного контура на подаче теплоносителя, °С;

t12 – температура воды обратного трубопровода, °С.

Рассчитанную величину kνb нужно выставить на клапане.

• Настройка нужного режима функционирования перепускного клапана при выставлении максимального значения перепада давлений в 0,6 бар.
• Чтобы теплый пол функционировал эффективно, настраивается требуемая скорость насоса. Для этого необходимо определить значение расхода теплоносителя в системе вторичного контура, а также потери давления, появляющиеся в контурах, расположенных после узла.

Оборудование для смесительного узла Valtec

Расход G2 (кг/с) определяется по формуле:

G2 = Q / [4187 • (t11 – t12)],

где Q – суммарная тепловая мощность водяного контура, присоединенного к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Читайте также: Правильная пароизоляция, или как избежать капели с потолка и из стен каркасно-щитового дома

Для расчета потерь давления используется специальная программа гидравлического расчета. Чтобы определить скорость насоса, которая устанавливается при помощи переключателя, по рассчитанным показателям, используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

Схема подключение контуров теплого пола

• Производятся операции по настройке балансировочного клапана на первичном контуре.
• На терморегуляторе устанавливается необходимая для комфортного обогрева температура.
• Производится пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить половое покрытие.

Автоматика

Монтаж автоматизированных приборов управления существенно облегчает регулировку мощности водяного тёплого

пола. В действительности это реализовывается путем установки таких элементов.

• Сервоприводы для термостатов. Это электронное приспособление, устанавливаемое на клапан входного коллектора. Оно подсоединяется к внешнему водяному термостату и при получении сигнала от него снижает или повышает степень выдвижения штока в клапане. Этим самым изменяется мощность нагрева индивидуальных контуров и всей системы в общем.

• Выносной термостат. Необходим для управления элементами работы системы нагрева без ручного регулирования элементов коллектора. Будет лучше приобрести универсальное электронное приспособление с хорошим управлением. Текущие показания будут отображаться на ЖК дисплее, а температурную регулировку можно будет сделать нажатием соответствующих кнопок.

Внимание Какой бы ни была установочная схема важные правила укладки, например минимальный шаг между нитками трубопровода, отсутствие мебели и стационарного оборудования в участках нагрева и прочие, остаются постоянными.

Стоит отметить, что теплый гидравлический пол Валтек – многофункциональный, другими словами на него можно ложить как завершальное покрытие из плитки, так и из паркета. Постоянным требованием остается лишь лицевой слой стяжки толщиной, как минимум, в 2 см, что обеспечит одинаковое теплораспределение по напольные поверхности.
