Травление металла

Удаление части поверхностного слоя металлического изделия с помощью химической реакции называют травлением. Эта технология известна человеку уже несколько тысячелетий, наряду с чеканкой и чернением ее применяли для отделки металлических деталей оружия и домашней утвари, украшений и ритуальных предметов.

В наши дни травление металлов применяется в художественных промыслах, для нанесения гальванических покрытий, для создания изображений и надписей на металлических изделиях.

Суть метода

Перед проведением травления на те участки поверхности металла, которые не должны быть вытравлены, наносится защитное покрытие, устойчивое к травящему веществу (протраве). Далее деталь подвергают воздействию кислой среды или погружают в емкость с электролитической жидкостью. Чем дольше деталь подвергается обработке, тем больший слой металла разъедается агрессивной средой. Травление металла может осуществляться в несколько приемов, это так называемое многослойное протравливание.

Способы травления металла

Исходя из применяемых для разъедания слоя металла материалов, различают такие способы травления металлов, как:

Химический (жидкий). Применяются кислые растворы. Не требует сложного оборудования и дорогостоящих материалов. В ходе работы образуются вредные для здоровья испарения.
Электрохимический. Применяется раствор электролита и пропускаемый через него электрический ток. Характеризуется большей скоростью процесса, более точным исполнением деталей рисунка, экономным расходованием рабочей жидкости. Не образует вредных испарений
Ионно-плазменный (сухой). Поверхностный слой испаряется пучком ионизированной плазмы. Применяется при производстве микроэлектронных компонентов.

Ионно-плазменный метод требует высокоточного и дорогостоящего оборудования и применяется только в условиях промышленного производства. Жидкий метод, электрохимическое травление металла и даже электрохимическая гравировка доступны и в домашних условиях.

С помощью гальванического травления можно самостоятельно сделать печатную плату, практически не уступающую промышленной.

Гальваническое травление металла

Гальванический способ травления выгодно отличается от жидкого отсутствие необходимости использования кислот, дающих вредные испарения. В зависимости от материала заготовки используются разные электролитические растворы:

Сталь и железо – нашатырь и железный купорос
Медь и ее сплавы (бронза, латунь)- медный купорос
Цинк – цинковый купорос.

Для проведения процесса в домашних условиях потребуется:

Гальваническая ванна из непроводящего материала.
Блок питания на 5 вольт постоянного тока.
Металлический катод (из того же металла, что и заготовка.)
Проволочные подвесы для заготовки и катода. Заготовка не должна касаться стенок или дна ванны.
Две проводящие штанги, превосходящие по длине ванну.

Одну штангу присоединяют к отрицательному выводу блока питания и вешают на нее катод. Другую штангу – к положительному выводу и подвешивают на нее изделие, которое будет служить анодом. При подаче напряжения начинается процесс электролитического переноса металла с изделия на катод. Он будет происходить с участков поверхности, не покрытых защитным лаком.

Художественное травление металла

Художественное травление металла проводят как гальваническим, так и жидким методом.

Мастера народных промыслов и просто домашние умельцы получают с его помощью высокохудожественные изображения на холодном и огнестрельном оружии, всевозможной кованой и литой утвари. Для мастеров, делающих авторские охотничьи и бытовые ножи, травление стало практически обязательным элементом отделки. Особенно популярны охотничьи сцены, арабские, рунические или абстрактно – геометрические орнаменты. Многие мастера комбинируют травление металла с его воронением, придавая рисунку синеваты, черный или желтоватый оттенок.

Для переноса изображений используют как способ покрытия детали лаком, так и глянцевую бумагу. Применяют также еще один способ – оклеивание детали скотчем. Горячей иглой процарапывают линии рисунка, после чего пинцетом аккуратно удаляют скотч с участков, подлежащих протравливанию. Остатки клеевой массы нужно смыть растворителем.

Подготовка поверхности металла

Перед началом травления поверхность следует подготовить. Это позволит обеспечить:

Высокую скорость процесса
удаление металла ровным слоем.

В ходе обработки поверхности с нее удаляются все механические и химические загрязнения. Для нее применяют теплый мыльный раствор, подойдет и любое моющее средство. После высыхания поверхности ее надо протереть ветошью, пропитанной растворителем или обезжиривателем. Это позволит удалить остатки жидкости и масляные пленки.

Химическую обработку хорошо сочетать с механической:

полировка до зеркального состояния
шлифовка наждачкой. Применяется при недоступности полировки. Следует проследить, чтобы шкурка все время двигалась в одном направлении и следы от нее были строго параллельны

Нанесение рисунка

Для этой операции применяется несколько способов. Все их объединяет общий принцип: защита части поверхности от разъедающего действия протравы, а различает вещество, используемое для нанесения рисунка.

Лак для ногтей

Популярный и доступный способ. Обладает некоторыми недостатками:

Высокая вязкость лака не дает возможности для прорисовки мелких деталей и тонких линий.
Требуется твердая рука и навык рисования.
Весьма сложно исправить ошибочно нанесенные детали.

Грунтовка или битумный лак

Используется грунтовка ГФ 021, ХВ 062 или битумный лак. Сначала веществом покрывается все протравливаемое изделие. Далее тонкой ручкой или маркером переносят контуры рисунка. Из тонкой проволоки или прутка из мягких сплавов следует изготовить иглу, заострив конец проволоки.

Те участки изображения, которые должны быть вытравлены, процарапываются до металла. Следует следить за тем, чтобы грунтовка не скалывалась.

Глянцевая бумага

Кроме глянцевой бумаги (ее можно купить в магазинах товаров для творчества, а можно просто вырезать лист из журнала), потребуется лазерный принтер, приложение для работы с изображениями и утюг. Изображение рисунка следует сделать зеркальным и распечатать в натуральную величину. Изображение прикладывают к поверхности и проглаживают несколько раз. После остывания заготовки бумагу смывают теплой водой, а тонер остается на поверхности детали. Тыльную и боковые поверхности, не подлежащие протравке, нужно защитить лаком или пластилином.

Основной недостаток – работать таким образом можно только с плоскими или цилиндрическими заготовками. Способ весьма популярен при изготовлении печатных плат.

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная. Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность. Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Протравы, используемые для стали

Большой популярностью среди домашних мастеров – травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной. Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно.

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву – глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Травление цветных металлов

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла. При травлении меди в домашних условиях следует соблюдать осторожность. Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода. Титан стоит еще большим особняком – на первом этапе предварительного протравливания применяют щелочь, а на основном – уже кислоту. Для титана применяю самые сильные кислоты – плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Для протравливания таких металлов, как никель или вольфрам, используют водный раствор перекиси водорода и муравьиной кислоты.

Травление печатных плат

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
Азотной кислотой.
Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40 °С, иначе протравливание растянется на многие часы.
Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Процесс травления для других материалов

Кроме металлов, операции травления подвергают и другие материалы. Наиболее часто встречается протравливание стекла с декоративными целями. Травление осуществляют в парах плавиковой кислоты, единственной, способной растворить стекло. На этапах подготовки проводится предварительная кислотная полировка поверхности изделия, потом на нее переводится контур будущего изображения. Защитные покрытия для стекла делают из смеси воска, канифоли и парафинов. После нанесения защитного покрытия заготовку окунают в травильную емкость.

Применение плавиковой кислоты создает на поверхности красивую матовую структуру. Чтобы получить гладкую, прозрачную поверхность, в протравочную смесь добавляют концентрированную серную кислоту. Для получения рельефного, глубокого узора операцию повторяют.

Техника безопасности при травлении

В травлении металлов используются чрезвычайно активные в химическом отношении вещества-сильные кислоты, щелочи и их растворы. При неправильном обращении они могут причинить серьезный вред здоровью и нанести значительный материальный ущерб.

Поэтому при работе с ними нужно соблюдать особые меры предосторожности и строго выполнять правила техники безопасности при проведении работ:

Работы проводят только при наличии хорошей вентиляции, предпочтительно – вытяжного шкафа.
Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда – воду в кислоту.
При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью – слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
Иметь под рукой исправный огнетушитель.

В случае попадания травильного раствора на кожу следует немедленно промыть пораженный участок соответствующим нейтрализующим раствором. Если брызги кислоты или щелочи попали на одежду – ее следует немедленно снять.

Если травильный раствор попал на слизистые оболочки – следует немедленно обратиться за медицинской помощью. Промедление в таких случаях может стоить здоровья или даже жизни.

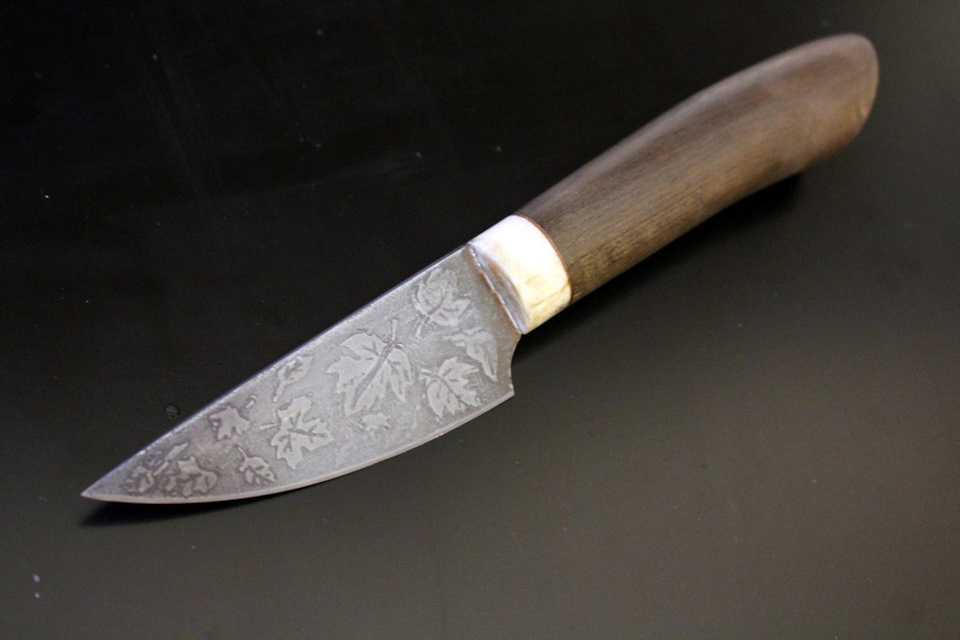

Травление рисунка на ноже в домашних условиях

Процесс травления металла известен людям ещё с 16 века. Наиболее известные мастера жили в Италии и Германии. Сегодня травление ножа в домашних условиях, по силам любому человеку в мире. Доступность реагентов, и множество способов – позволяет заняться этим, не имея специального опыта. Но изучить тему травления ножа – стоит обязательно.

Суть метода

Ключевое значение имеет – воздействие кислотных сред на металл. Благодаря взаимодействию агрессивной среды и изделия происходит химический процесс, называемый – травление. Для нанесения узора на клинок, участки поверхности непредназначенные для протравки, покрывают защитным слоем.

Он обязан быть устойчив к травящему веществу. Глубина растворения металла зависит от времени воздействия на него. Со времён 16 века, выявлено несколько эффективных способов травления ножей. О них пойдёт речь ниже.

Способы травления металла

Кислоты в технике травления применяются в зависимости от вида металла. Определённый сплав, требует своих агрессивных веществ. От этого зависит – быстрота и качество процесса. Способов существует несколько:

процесс с применением электролита, с пропускаемым через него ток. Называют – электрохимическим. Особенностями его являются: точный рисунок, экономия времени и раствора рабочей жидкости. Нет вредных испарений;
процесс, не требующий сложного оборудования и безумно прост – химический. Но применение жидких кислых растворов, характерно выбросами вредных для здоровья человека в воздух испарений;
производственный метод, требующий дорогостоящего оборудования – ионно-плазменный метод. Применяется в сухой среде в области микроэлектроники.

Первые два метода широко распространены для травления ножей в домашних условиях. Компоненты доступны в продаже и не требуют сложных манипуляций.

Подготовка металла к нанесению рисунка

Необходимо подготовить клинок к нанесению рисунка и к самому процессу травления. Если нож разборный, обязательно разберите его. Освободив клинок, проще будет работать. В цельном изделии обязательно следует изолировать рукоять.

Неважно, из какого она материала, кислая среда навредит любому. Изолента в роли изолятора, подойдёт прекрасно. Обрабатываемую поверхность клинка, необходимо тщательно протереть ацетоном. Задуманный рисунок хорошо ляжет на обезжиренную поверхность. Пальцами заготовки стараемся не касаться.

Методы нанесения рисунка

Рисунок из различных материалов, служит защитным слоем, протравливаться будет металл не покрытый им. Присутствует схожесть с негативом фотоплёнки, при проявлении фотографии. В качестве защиты вариантов предостаточно: изолента, наклейка, лак для ногтей, винил, маркер по металлу и многие другие полимеры.

Лак для ногтей

Распространённый материал среди любителей. Но и профессионалы им не брезгуют. Хорошая сопротивляемость агрессивным средам, делают его лидером в использовании. Нанеся его на изделие и дав подсохнуть, есть доступность подкорректировать рисунок острыми режущими предметами. Достигая чёткого рисунка и плавности линий.

Грунтовка или битумный лак

Изделие полностью покрывается, затем переносятся поверх слоя контуры рисунка, маркером или кистью. Заострив тонкую проволоку, необходимо процарапать до металла эскиз. Грунтовку используют ГФ 021 или ХВ 062. При процедуре процарапывания эскиза есть риск откалывания засохшего грунта или битумного лака. Является минусом этого метода.

Глянцевая бумага

Набирающий обороты среди мастеров, неплохой метод, имеющий немало положительных сторон. На глянцевой бумаге лазерным принтером распечатывают необходимый эскиз в реальную величину. Приложив к поверхности клинка стороной с рисунком, необходимо утюгом прогладить бумагу.

После остывания изделия, его помещают в воду. Доведя бумагу до размякшего состояния, она отслаивается, а тонер с принтера остаётся на изделии. Следует лишь вокруг рисунка обработать поверхность лаком для ногтей. Метод позволяет переносить мельчайшие подробности изображения.

Принцип травления при помощи электролиза

Для металлических изделий применяют два способа: кислотный (жидкий) и электрохимический. Используют их для снятия окалины и оксидных пленок. Соблюдение правил протравки: время выдержки и концентрация раствора, залог успешного процесса.

Немаловажно тщательное обезжиривание детали. Небольшое жирное пятно, приведёт в непригодность все труды мастера. При работе с лаками необходимо соблюдать осторожность, они легко воспламеняемы. К этому относится и сам процесс. В любом виде – он небезопасен. Относится к нему необходимо с осторожностью и внимательностью.

Растворы, используемые для травления стали

Процесс для различных сплавов, требует различные протравливающие вещества. Исходя из атомарной структуры решётки металла, подбирается определённый раствор:

щелочные растворы хорошо травят алюминий и сплавы из него;
азотная, серная, соляная и фосфорная кислоты применяются при травлении меди и её сплавов. Для увеличения скорости реакции добавляют хром и азот;
для прочного титана применяется двойной способ протравки. Изначально обрабатывают в щелочных растворах, затем в кислотных высокой концентрации;
водный раствор перекиси водорода и муравьиной кислоты идеально подходит для никеля и вольфрама;
для иных твёрдых металлических соединений используют смеси азотной и уксусной кислот;
несильный раствор серной кислоты хорошо справляется с чугуном.

Излюбленной, для травления ножа в домашних условиях – является азотная кислота. Иногда добавляют соляную. Они имеют высокую активность, и работать с ними необходимо осторожно.

Травление ножа в Кока Коле

Способ неординарен своим раствором. По утверждению некоторых специалистов, подходят питьевые растворы: Кока Кола, Спрайт и Пепси. Перечисленные напитки содержат в себе ортофосфорную кислоту. Резонный вопрос – почему не найти её в чистом виде?

Если вы занимаетесь травлением клинков – вопрос не встанет. Продают её канистрами по 16 килограмм. Ортофосфорная кислота отличное средство для борьбы со ржавчиной. Обработанные металлические поверхности надолго защищены от повреждений.

Процесс травления ножа в кока коле, звучит немного не корректно, а воронение ножа в кока коле – более точно. В процессе на поверхности клинка образуется слой оксидов железа, которые придают изделию тёмный оттенок и защищают его от коррозии.

Концентрация кислоты в Кока-Коле невелика. Напиток проще купить в небольших объёмах. Контроль процесса будет проще, нежели с сильным концентратом. Выглядит процесс воронения ножа в кока коле следующим образом:

Необходимо хорошо обезжирить клинок ножа. Иначе будет происходить неравномерное травление.
Кока-Колу выливаем в ёмкость размерами, подходящими для погружения клинка.
Напиток следует нагреть и хорошенько выгнать весь углекислый газ. Налипшие пузырьки на клинок, оставят непротравленный след.
Погружение клинка рекомендуется каждые 2-3 часа. При изымании его из раствора следует промывать изделие проточной водой, смывая образующуюся окись. Процедура необходима для равномерности покрытия.

Весь процесс занимает порядка суток. Если, достаточно светло-серого оттенка клинка, хватит 3-4 часов замачивания в напитке. Следует предупредить читателя, что получившийся слой воронения, недостаточно силён, как при других способах. Но всё же, преимущества есть: клинок меньше боится воды, повышенной влажности и присутствуют прочие приятные мелочи.

Инструкция по жидкому травлению ножа

Химический способ проще, не нужно использовать элементы питания. Необходима сильная агрессивная среда. Уже озвучивалось, что способ опасен своими газообразными выделениями. Раскрыть окно или обзавестись хорошей вытяжкой просто необходимо. Снаряжение для безопасности:

резиновые перчатки;
респиратор;
защитные очки;
рабочий халат.

Избегать попадания на слизистые оболочки тела. Промывкой водичкой не обойдётся. Химический ожог – страшная вещь. С экипировкой разобрались, теперь дело за материалами:

изоляционная лента;
лак для ногтей, маркер;
шлифовальный станок;
дистиллированная вода в ёмкости;
пластиковый контейнер;
растворитель, ацетон;
запас хлорида железа;
ватные палочки и диски, зубочистка;
наждачка различного зерна.

Нож необходимо подготовить заранее. На цельном изделии защитить рукоять изолентой, разборное – разобрать и работать с клинком отдельно.

Создание защитного слоя

Узор необходимый перенести на изделие, требуется обвести защитным слоем. Учитывая, что на участке с покрытием – реакция проходить не будет, и металл останется светлым. Изначально набросок сделать маркером, а затем покрыть лаком для ногтей. Это наилучший вариант. Лак затем можно скорректировать для ровности линий и самого узора.

Не стоит стесняться фантазировать, уникальность проведённой работы зависит и от личностных качеств мастера. Используйте лаки различных оттенков, они хорошо видны на поверхности изделия. Рисунки и эскизы для травления на ножах, в свободном доступе на тематических интернет ресурсах, или используйте узор с картинки выше.

Приготовление раствора

В обязательном порядке используем средства индивидуальной защиты. При работе с кислотой необходим под рукой раствор соды, она пригодится при попадании агрессивного вещества на кожу. Правило всех химиков – кислоту льём в воду, ни в коем случае не в обратном порядке:

Соотношение хлорного железа и воды, необходимо получить 50/50. Это оптимальный вариант, но для ускорения реакции дозволено применить и другие пропорции.
Пластиковый контейнер не следует наполнять целиком, учтите помещение туда изделия. Налив немного дистиллированной воды – столько же наливаем хлорного железа.
Пометьте контейнер словами «Кислота», будьте с ним осторожны. Металлическая ёмкость – не подойдёт, есть вероятность вступления в реакцию с раствором.

Учтите, что разведённая жидкость послужит не один раз, десяток клинков реально в ней обработать. По окончании разведения раствора следует перейти к следующему этапу.

Процесс травления

Для получения качественного результата рекомендуется при погружении клинка, производить движения в жидкости. Процесс будет выглядеть, как аккуратное полоскание изделия в растворе. Прикасаться к клинку строго запрещено. Оставлять на длительное время в нём, также не рекомендуется.

Профессионалы травления утверждают, что необходимо многократное, недлительное погружение изделия в агрессивную среду. Выглядит это так:

следует погрузить клинок на 20 секунд;
вынуть на воздух, на то же время, что и было погружение;
быстрая промывка под водой из водопроводного крана;
держим на воздухе 20 секунд;
и затем опять погружаем в раствор на прежний промежуток времени.

Так добивается постоянный контроль протравки, круговой процесс необходимо выполнить несколько раз. Общее время проведения клинка в кислоте не должно превышать 10 минут. Не следует забывать, что все временные интервалы зависят от стали и состава раствора.

В заключении процесса необходимо хорошо промыть изделие проточной водой, снять защитный слой с помощью ацетона или растворителя. Пройтись наждачной бумагой по клинку начиная от крупного зерна 400 ед. и заканчивая 2000 или 2500. Довести до блеска поможет войлочный круг на шлифстанке.

Декоративное травление металла

Как известно, металл довольно трудно обрабатывать в домашних условиях без специальных навыков и инструментов, тем более, если это такой твёрдый металл, как сталь. Тем не менее, можно призвать на помощь химию: существует такой химический процесс – электролиз. Он протекает на электродах при прохождении электрического тока через растворы электролитов. Т.е. если в качестве электрода взять металлическую заготовку, в качестве электролита использовать обычную солёную воду, то при прохождении через неё тока металл начнёт стравливаться, проще говоря, атомы с поверхности металла начнут «улетать». Таким образом, для обработки металла не всегда нужны какие-то особые навыки и инструменты, ведь за нас всё может сделать электричество.

Пластиковая или стеклянная ёмкость.
Поваренная соль.
Металлическая пластинка.
Источник питания 5 – 12 вольт.
Соединительные провода.

Электрохимическая гравировка на металле

Шаг 1. Из металлической пластинки вырежем прямоугольный кусочек, который на котором и будет в дальнейшем вытравлена надпись. Достать металлическую пластинку толщиной 1-2 мм можно в любом строительном магазине, я купил самую дешёвую стальную проушину.

Шаг 2. Тщательно зашкуриваем поверхности заготовки, сначала крупной наждачной бумагой, затем мелкой. Поверхность должна стать блестящей, покрытой множеством мелких царапин. Также нужно пройтись наждачной бумагой по краям и рёбрам пластинки. После зашкуривания металл необходимо обезжирить спиртом, растворителем или просто тщательно промыть горячей водой с мылом. После этого прикасаться к поверхностям жирными руками нельзя.

Шаг 3. На лазерном принтере распечатываем рисунок, который будет увековечен на металле и переносим на металл с помощью лазерно-утюжной технологии, которая не раз описывалась в интернете. Распечатывать нужно в зеркальном отображении. Если под рукой нет лазерного принтера, с тем же успехом можно нарисовать рисунок лаком для ногтей или несмываемым маркером. Закрашенная область останется нетронутой, а голый металл подвергнется электролизу, т.е. попросту стравится.

Шаг 4. Теперь, когда заготовка полностью готова к травлению, нужно взять неметаллическую ёмкость, налить в неё воды и насыпать соли. От концентрации соли сильно зависит скорость травления, чем больше соли – тем быстрее идёт процесс. При слишком большой скорости травления есть риск повреждения защитного слоя лака или тонера от принтера, рисунок получится не качественным. Оптимальное соотношение – столовая ложка соли на стакан воды.
В ёмкости нужно закрепить анод, т.е. саму металлическую заготовку и катод – простой кусок металла. Чем больше его площадь, тем выше будет скорость травления. Наглядно установка для травления показана на картинке ниже:

Плюс от источника питания (анод) подключается к заготовке, а минус (катод) в раствор. При этом желательно установить несколько минусовых контактов со всех сторон от заготовки, тогда травление пройдёт равномерно со всех сторон.

Несколько слов об источнике питания. Я использую компьютерный блок питания, а точнее его 12-ти вольтовую линию. Чем больше напряжение – тем выше скорость травления. Можно использовать и обычное зарядное для сотового телефона, на его выходе 5 вольт, этого напряжения будет вполне достаточно. Не стоит повышать напряжение более 12-ти вольт, иначе процесс будет идти слишком активно, защитный слой лака отпадёт, а раствор перегреется.
Правильно подключив все провода, включаем блок питания. От минусового контакта (катода) сразу же начнут идти пузыри, это означает, что процесс идёт. Если пузыри стали идти от заготовки, значит нужно поменять полярность питания.

После нескольких минут травления на поверхности раствора образуется пенка противного жёлто-зелёного цвета.

Минут через 30-40 заготовку можно доставать из раствора, предварительно отключив питание. Она будет вся покрыта чёрным налётом, это нормально.

Шаг 5. Теперь остаётся лишь очистить металл от налёта, стереть тонер или лак, по желанию ещё раз зашкурить поверхность. Чёрный налёт легко удаляется под струёй обычной воды, лак или тонер смывается ацетоном либо жидкостью для снятия лака. Теперь чётко видно, что буквы на металле стали рельефными, сама металлическая поверхность после травления стала матовой.

Травление

Здравствуйте уважаемые драйвовчане, хочу поделиться простым способом травления металла. В своей записи о топорах я упоминал вкратце как делал травление на большом топоре, теперь есть возможность описать подробнее. Этот способ наверно самый простой, не требует кислот, электролитов и собственно электричества.
Для начала выбранную деталь обезжириваем и покрываем грунтовкой, желательно матовой, светлых тонов, чтобы переводимая картинка лучше держалась.

Изначально пытался сделать рисунок дремелем, но объём очень большой, с терм обработанной рессорной дремель справлялся с трудом

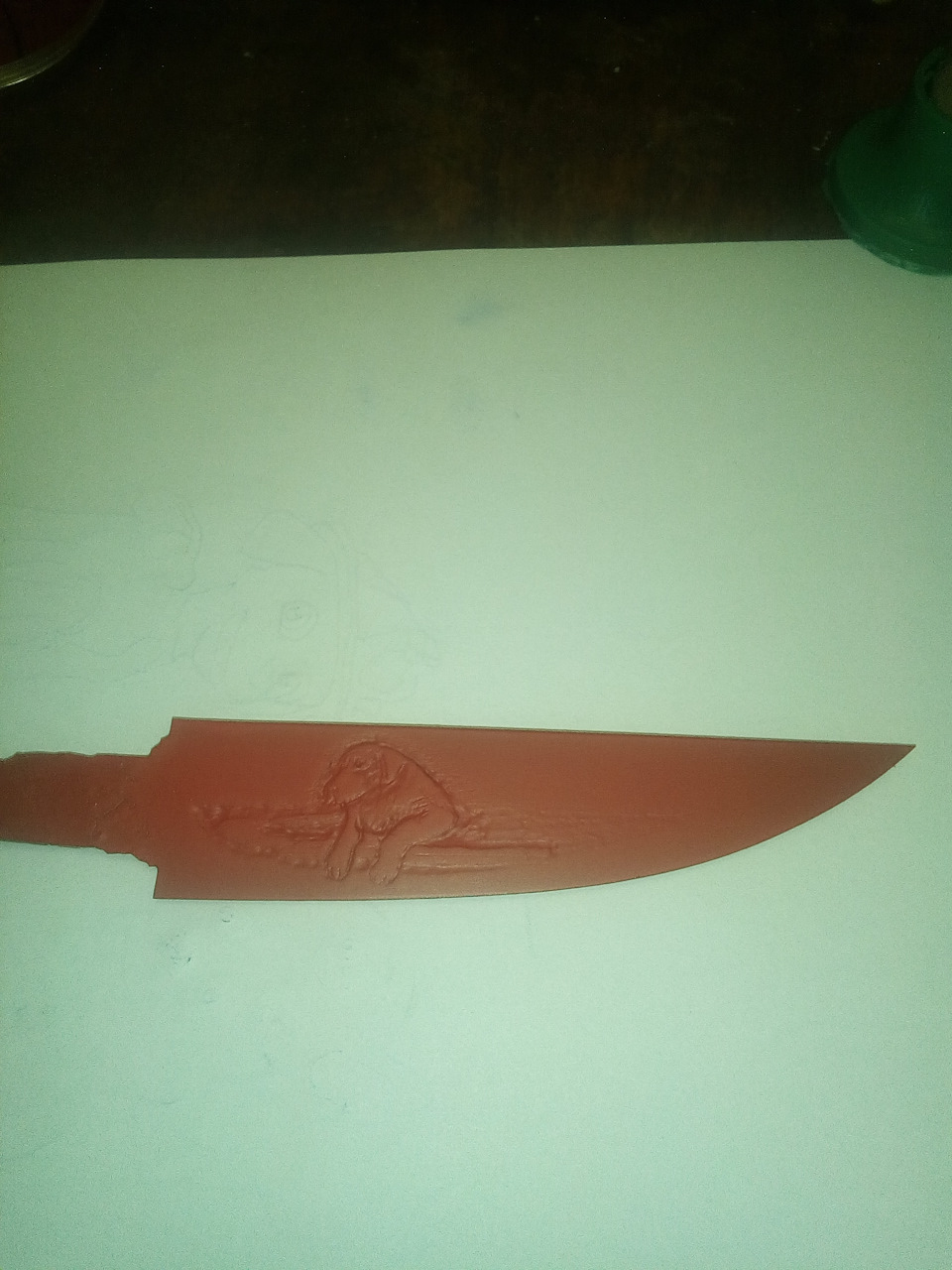

Переводим понравившуюся картинку на деталь, и острым кончиком ножа или иголкой начинаем выцарапывать грунтовку. Если рисунок предполагается объёмный, то сперва удаляем грунтовку там где нужно протравить глубже всего.

Готовим раствор, я применяю либо медный купорос, либо хлорное железо, в цене разница небольшая,

В данном случае я применил раствор купороса.
Разводимых в ёмкость поваренную соль не жалея и медный купорос, опускаем деталь в раствор минут на десять, чтобы определить скорость травления и качество покрытия грунтовкой, у меня на кончике клинка проявился маленький непрокрас, закрыл его пластилином.

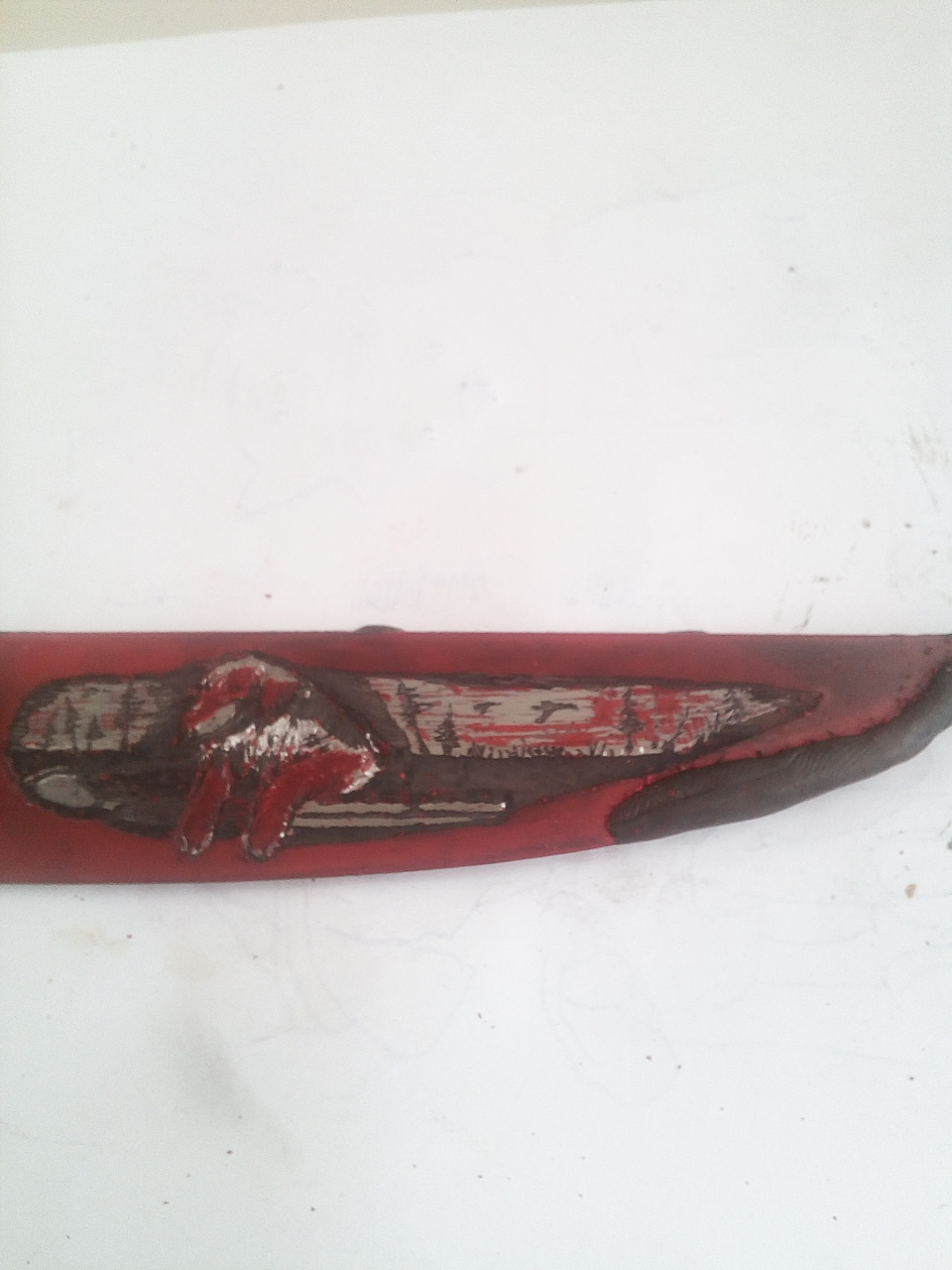

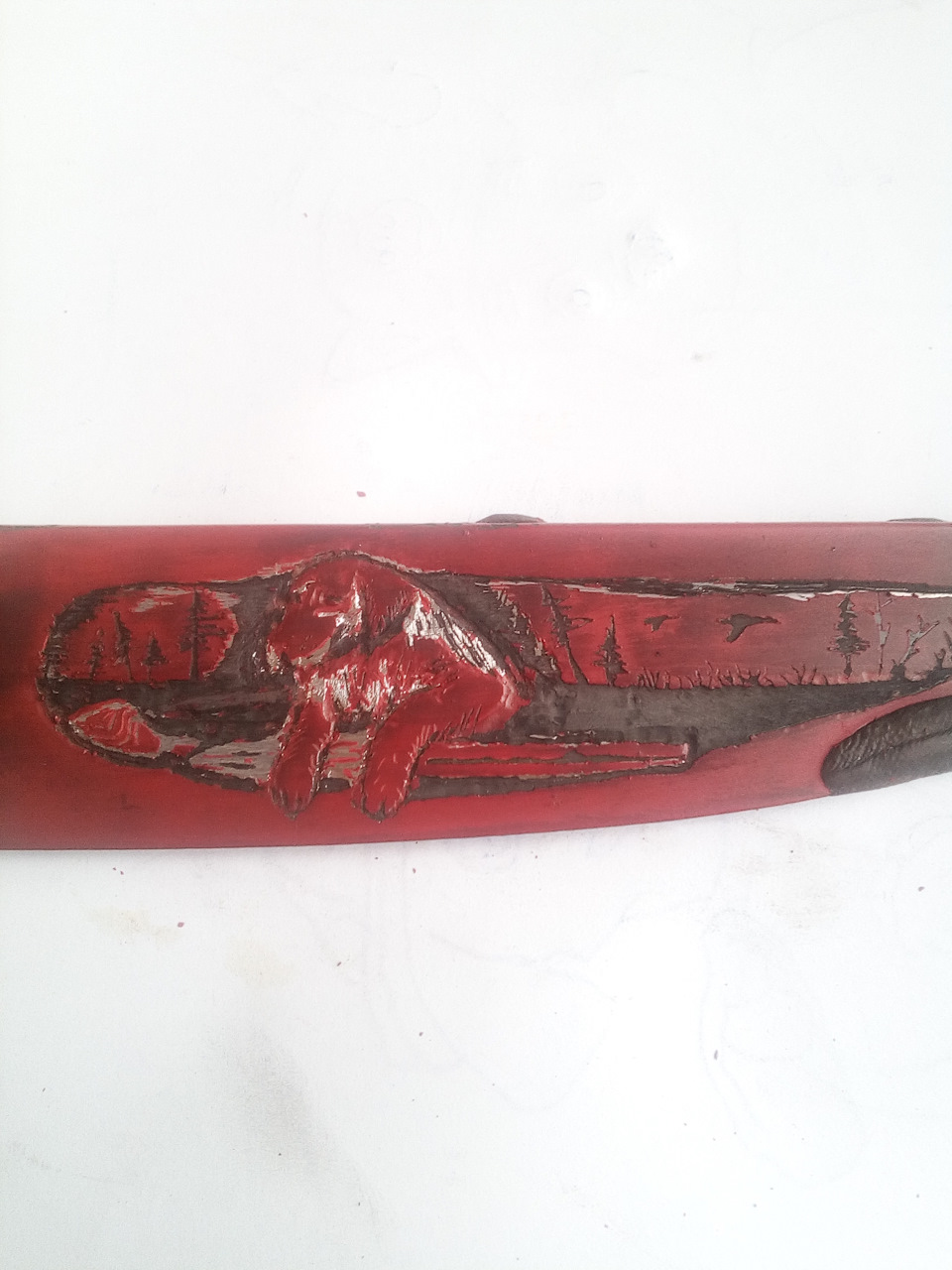

Далее по мере травления убираем следующие части на рисунке

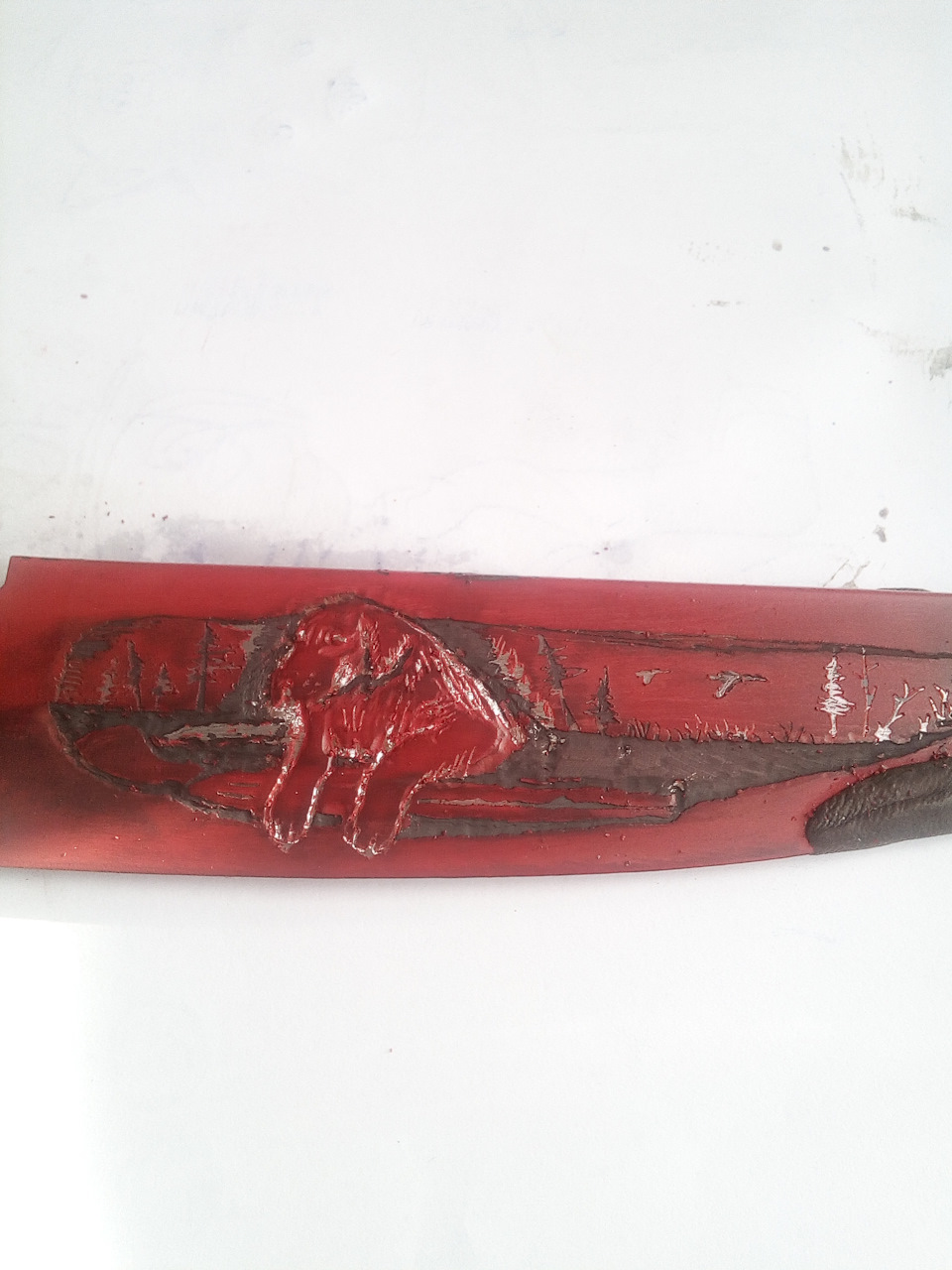

Процесс довольно длительный, в конечном итоге должен освободиться весь рисунок

Далее доводим “деталь” до готового ” изделия”

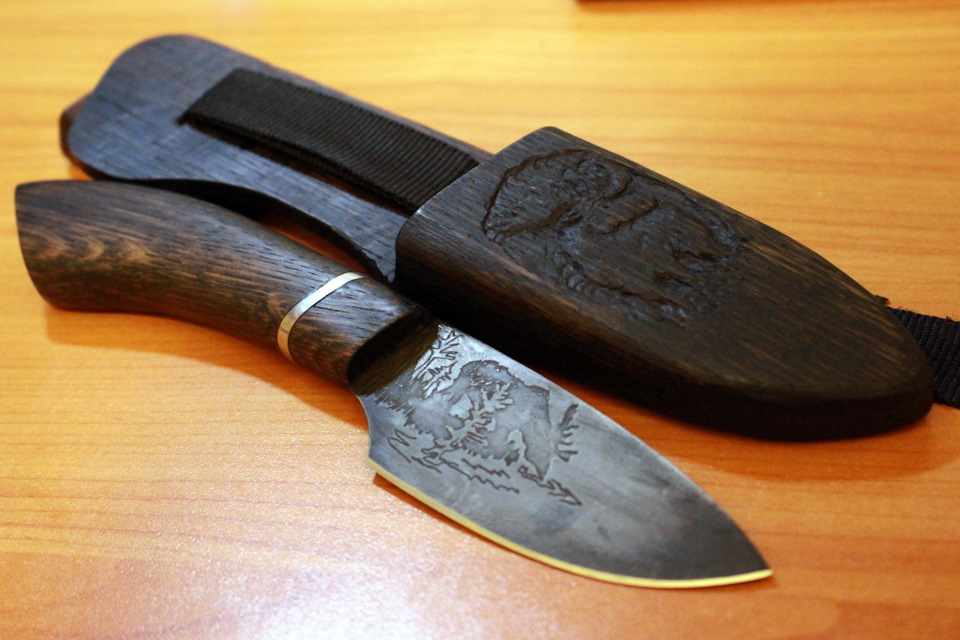

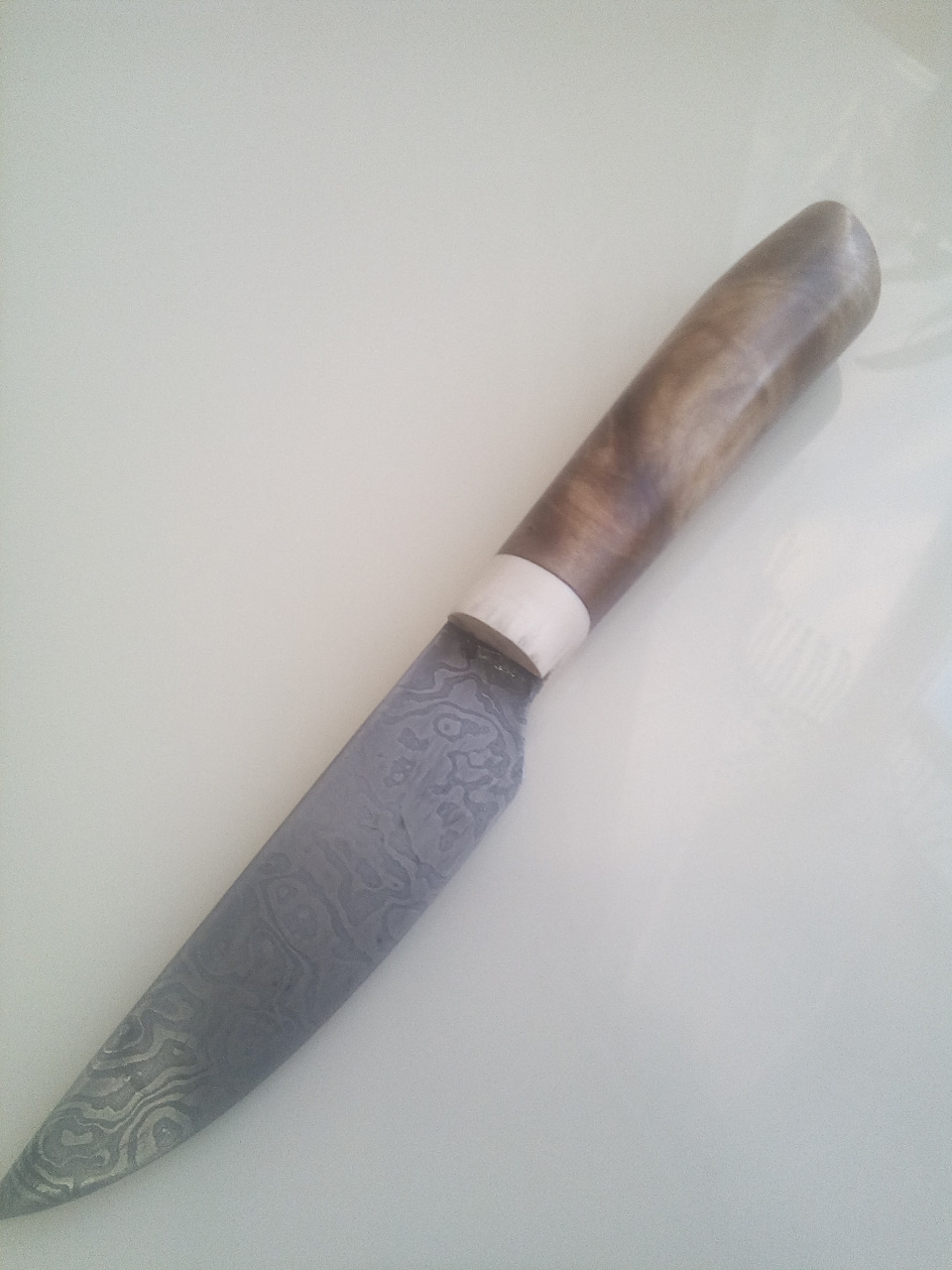

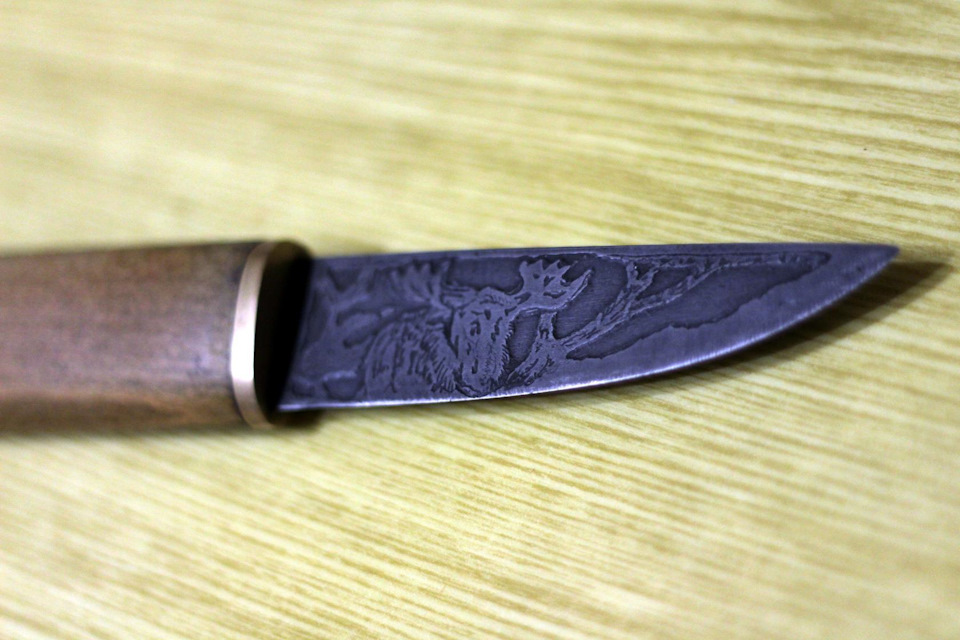

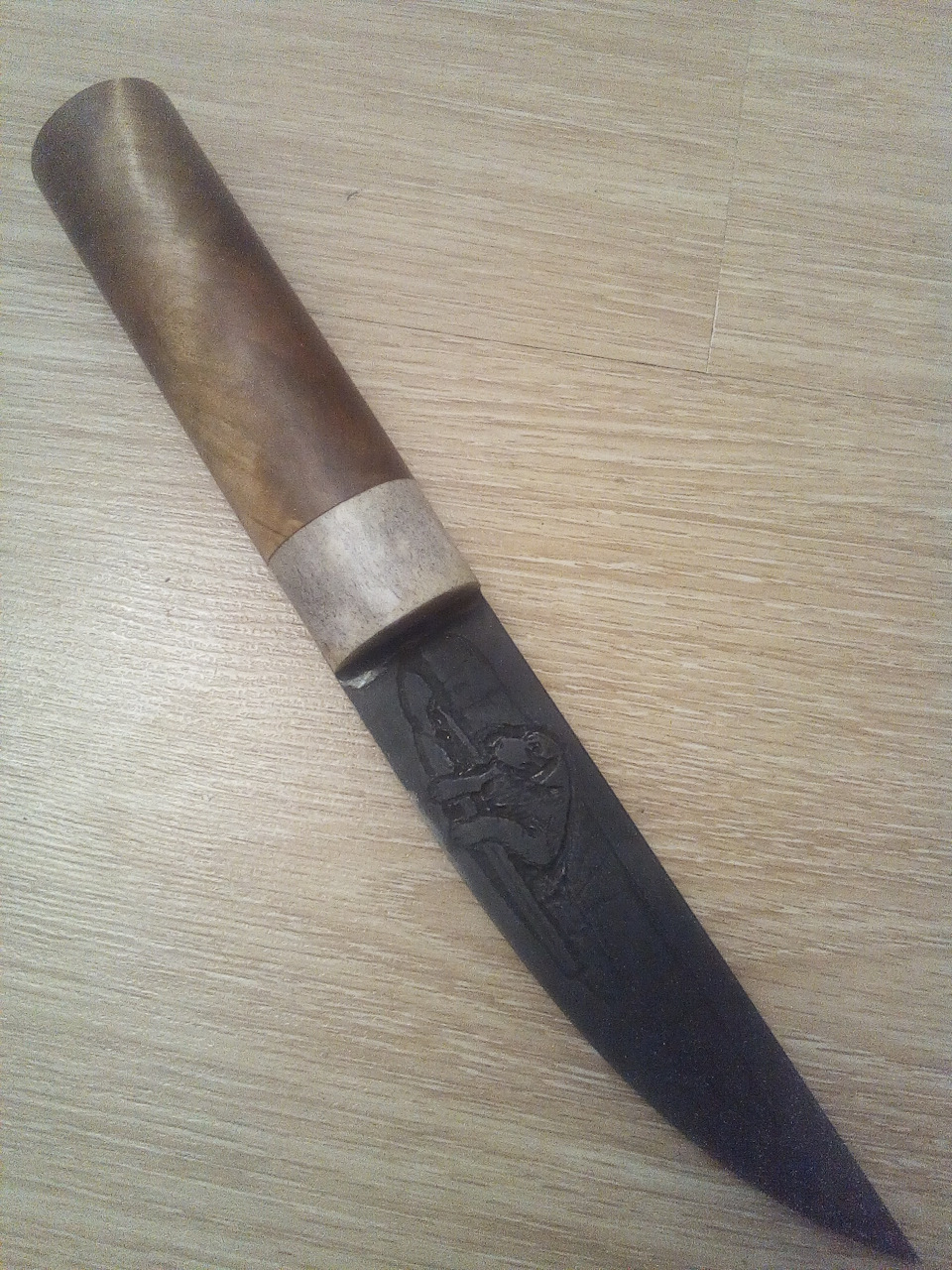

Напоследок ещё несколько ножей.

Здесь за отсутствием в магазинах черной морилки по дереву, я применил самодельную морилку из уксуса и гвоздей

В планах сделать рисунок волка на фоне луны и уток на фоне красного заходящего солнца, прийдется освоить покрытие металлами буду признателен всем советам как это лучше сделать.

Комментарии 73

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

А хлорное железо как с травит? Раньше им только медь травил тут надо табличку сделать мелкую, планирую надпись перенести при помощи лазерного принтера как на платы переносил печатные, а вот как будет железо травиться хорным железом не знаю, слышал что греть можно и погуще его разводить, может подскажите если есть какие либо нюансы? Спасибо!

Все зависит от концетрации, я глубокие рисунки травлю медным купоросом, хж контрастней рисунок на дамаске проявляет. С при нтером неглубокий, но четкий рисунок хорошо получается.

Медный купорос в магазинах с удобрениями продается, если не ошибаюсь.

Да, в хозяйственных.

А ножни как делал?

Из двух половинок, в следующей записи подробнее опишу

Сразу не вставил в текст

Здорово! Только вот морда лося, например, мне кажется, близко к РК. Несколько заточек, и зацепишь. Жалко будет такую красоту.

Да, это был первый опыт, увы этот якут уже утонул на зимней рыбалке

Alexander4x4

Это уже с учетом

у меня принцип нанесения рисунка тот же, но гравирую зарядкой от телефона. рюмка воды с солью, вата и шуруп. за 5 минут всё получается, где надо поглубже -подержал по-дольше, а то развели тут некоторые урок по химии.

Отец у меня травил солью, с подключением к выпрямителю(только процесс нужно контролировать, силу тока регулировать)

Сальцо таким ножиком резать одно наслаждение наверное

Все ножи в работе, отдал друзьям охотникам рыбакам. Тут наслаждение скорее когда на дневке достаешь его и начинаешь рассказывать что его закаливали в жирном рабе, ковал старый японский мастер который унес секрет с собой а ручку сделали из цельного столетнего дуба

ЛУТ (лазерно утюжная технология) И будет ровно и красиво.

Не сомневаюсь что будет ровно и красиво, но суть записи показать метод травления при минимуме оснащения

Прикольно. Молодец.
По существу вопроса…
Часть картинки в медный купорос, по мере осаждения меди — смывать ее, оставлять только устоявшиеся кристаллы, итак кругов 5-6. Просушить. Имеем черный металл — омедненный. Берём цинкарь — цинк и картинку в него, — бутерброд — черный металл — медь — цинк. Вот и все;) Останется нагреть картинку. Произойдет диффузия цинка с медью — латунирование на коленке;)) Дерзайте.
P.S. Ну про обезжиривание молчу — итак понятно. Лучше обезжиривать такие вещи ацетоном, он жадный на влагу. С поверхности кристаллической решетки металла соберёт ее и испарит.
Поищите тему иодирования — лиловый цвет и т.д. Это все из доступной химии. Про всякие азиды титана промолчу — не гаражный метод, себя только убивать. Удачи.
Почитал тексты … Добавлю.
Есть пленка Оракал, есть клеющиеся обои в виде пленки, как правило рисунок под дереве, не суть. И первый и второй вариант на подложке — бумага. Если снять пленку с первого и второго варианта станет понятно, что бумага глянцевая. Этот глянец не простой. Режем эту подложку под размер бумаги формата А4 или какой другой, подклеиваем на обычную бумагу глянцем вверх и только точками или с одной стороны листа, что бы можно было потом отделить. Выбираем картинку типа трафарета на компе и печатаем на глянцевой стороне. Принтер лазерный — печать порошком, это важно. Достали картинку, оторвали несущий лист, обезжирить металл, приложили картинкой на металл и сверху поставили утюг на пару минут. Дали остыть и аккуратно убрали бумагу. Вся картинка переведется на металл в виде наклейки. Тот глянец есть хитрый химический состав в виде клея. Он и припечатает картинку к металлу под температурой. Вот и все. Все протравится за исключением металла, что под картинкой. Плюсы этого метода — точные линии.

Спасибо, буду пробовать

Ты мой день сделал, а я голову ломаю где глянцевую бумагу взять, с работы журнал стащил глянцевый у баб)))))

Травление металла в домашних условиях с использованием подручных материалов

Один из способов получения на металлических изделиях выпуклого или вдавленного рисунка, появившийся сравнительно недавно, получил название травление. Принцип действия этого метода основан на использовании электрохимических процессов в жидком электролите. При наличии художественных способностей, даже в домашних условиях можно получить узор высокого качества при минимуме требуемых материалов и оборудования.

При самостоятельном выполнении травления в домашних условиях потребуются следующие расходные вещества и приспособления:

изделие, предназначенное для украшения – различные столовые приборы, охотничьи или походные ножи или простые мыльницы, на которых можно выполнить простейшие узоры;
емкость достаточного объема и удобной формы из неметаллических материалов, подходящая для помещения в нее всего обрабатываемого изделия или украшаемой его части. Наиболее удобно использовать с этой целью стеклянные емкости, позволяющие визуально контролировать процесс обработки.
достаточное количество обыкновенной поваренной соли;
лак для ногтей любого цвета;
средство для снятия лака, предназначенное для очистки обработанного изделия;
источник постоянного электрического тока небольшого напряжения. В этом качестве может быть использовано зарядное устройство для зарядки автомобильных или телефонных аккумуляторов.

Нанесение рисунка

Начинаем с подготовки обрабатываемого изделия. Его необходимо качественно очистить от жира и грязи, промыть горячей водой и просушить. После этого с помощью кисточки нанесите лак на обрабатываемую поверхность предмета (в нашем случае это столовые ложки).

Не давая покрытию полностью высохнуть, выполните нанесение узора или надписи.

В зависимости от варианта рисунка, желаемого декоративного эффекта, при травлении металлов может быть получен как вдавленный в материал изделия узор, так и выступающий на его поверхности. Этого можно добиться при удалении защитного лакового слоя. Именно чистый металл без красивой пленки и будет подвержен химическому вытравливанию.

В том случае, если вы хотите получить выпуклое изображение, оставьте лак именно на нем, а с фона удалите.

В противном случае — снимите лаковую пленку именно в виде желаемого узора – он и будет «вдавлен» в материал изделия. Для получения тонкого узора удалять лак с поверхности удобно остро заточенной деревянной палочкой или зубочисткой. Старайтесь получить максимально гладкие линии без подтеков, которые могут значительно испортить всю работу по травлению рисунка на изделии.

Приготовление электролита

Убедившись, что весь необходимый лак удален, приступаем к подготовке рабочего раствора. Защитный слой за это время успеет полностью просохнуть. В качестве вещества, в котором и осуществляется травление стальных изделий, чаще всего в домашних условиях используют раствор поваренной соли. Для его приготовления необходимо растворить в чистой воде кристаллы в соотношении на 0,5 литра жидкости две столовых ложки соли.

Вместо хлорида натрия можно применять и другое вполне доступное химическое вещество, имеющее название медный купорос. Его не сложно приобрести в любом хозяйственном или садовом магазине.

Травление изделия из металла

Для активации процесса в раствор электролита необходимо поместить любой стальной предмет и подключить к нему отрицательный провод от источника тока. Положительный провод в этом случае присоединяется к обрабатываемому изделию. Схематично процесс травления выглядит так:

При отсутствии качественного преобразователя (выпрямителя) можно воспользоваться зарядным устройством для телефона, срезав с него контакт для соответствующего гнезда.

Процесс травления под действием электрического тока происходит достаточно бурно.

Это необходимо учитывать при выборе стеклянной емкости. Уровень электролита в ней должен предотвращать его возможное выплескивание в процессе травления.

Контроль углубления рисунка при электрохимической обработке можно осуществлять визуально, периодически доставая обрабатываемое изделие из раствора. При соблюдении всех необходимых параметров процесс может продолжаться до нескольких минут, в зависимости от желаемой глубины травления узора на металлической детали.

Получив желаемый результат, отключите электрический ток. После этого с извлеченного образца тщательно удалите лаковую пленку. Для этого удобно воспользоваться средством для снятия лака и плотной тканью. Промойте готовый рисунок теплой водой с мылом.

Получение цветного рисунка

Для придания полученному узору, рисунку или надписи дополнительного декоративного эффекта предлагаем воспользоваться несложным способом, доступным каждому. Для этого на обработанный участок нанесите небольшое количество любой нитроэмали, добившись полного заполнения углубления. Этот лакокрасочный материал достаточно быстро сохнет, поэтому к дальнейшей работе можно возвратиться уже по истечении часа. Убедившись, что эмаль полностью высохла, удалите лишний материал, попавший на поверхность протравленного изделия с помощью мелкой наждачной бумаги. Применение растворителя в данном случае может испортить всю работу, так как он размазывает краску по поверхности, полностью не удаляя ее, и может придать узору некрасивую матовость.

Окончательно придать окрашенному протравленному рисунку выразительность позволит механическое полирование готового изделия на войлочном круге с пастой ГОИ.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение

Эксклюзив своими руками: нанесение рисунка на нож с последующим травлением металла

В редакцию Homius приходят не только статьи наших читателей о различных способах ремонта. Некоторые обзоры поражают своей простотой выполнения необычных работ, на первый взгляд, невозможных для производства в домашних условиях. И сегодня представляем вашему вниманию одну из таких статей, которая была прислана в рубрику «Истории» Касатоновым Сергеем Борисовичем из города Якутск. В ней он рассказывает о простейшем способе переноса рисунка на лезвие ножа и травлении металла без каких-либо химикатов.

Недавно я увлёкся таким занятием, как травление различных рисунков на металле. Ведь даже кухонный нож можно сделать эксклюзивным, если приложить совсем немного усилий. Однако, если требуется травление высокохудожественного рисунка, не помешает опыт рисования и твёрдая рука. Первоначальное его нанесение проблем не составит, а вот подготовка к гравировке посредством электролиза для некоторых людей будет довольно проблематичным. Но, чтобы не пугать заранее тех, кто хочет понять всю технологию, начну свой отчёт о проделанной работе.

Что понадобится для нанесения рисунка на металл

Здесь всё довольно просто. Кроме самого ножа, достаточно иметь в квартире обычный лазерный принтер и некоторые другие инструменты и материалы, а именно:

небольшое количество спирта;
ледяную воду в тазу;
утюг.

Естественно, клинок кухонного ножа следует тщательно вымыть и высушить. Для охлаждения воды лучше всего использовать лёд.

Приступаем к нанесению рисунка на стальное лезвие кухонного ножа

Для начала нужно найти в сети интернет рисунок, который можно разместить на клинке. В любом графическом редакторе его следует уменьшить до такого размера, чтобы он поместился на лезвии и распечатать. При помощи ножниц необходимо вырезать изображение.

Далее в блюдце наливается небольшое количество спирта, достаточное для того, чтобы распечатанная картинка полностью погрузилась в него. В спирте рисунок должен лежать до тех пор, пока бумага не пропитается. Это будет заметно по изображению, которое проступит на обратной стороне листка. Не стоит бояться передержать его в спирте – ничего плохого с рисунком не произойдёт, даже если он пролежит в блюдце сутки, он не потечёт и не расплывётся.

Рисунок нужно хорошенько вымочить в спирте, прежде чем приступать к его переносу на клинок

Использование утюга: здесь потребуется аккуратность

Ту часть клинка, на которое планируется перенести изображение, нужно обильно полить спиртом. После этого аккуратно берём бумажку с изображением и размещаем её на лезвии ножа распечатанным рисунком вниз. В это время его ещё можно поправить, не боясь смазать. Здесь следует учитывать то, что, начав работать нагревательным прибором, ничего подправить уже не удастся.

Размещаем рисунок в нужном месте клинка, поправляем его положение

Когда рисунок уложен так, как нужно, начинаем прогревать его утюгом, включённым на максимальную температуру. При выполнении этой работы следует быть предельно аккуратным, чтобы не сдвинуть листок. Дело в том, что даже чуть нагревшаяся бумага, если её пошевелить, смажет изображение, испортив его.

Читайте также:

Типы систем отопления

Прогрев производится в течение 3-4 минут, пока листок не высохнет полностью. При этом лучше переусердствовать, дольше прогревая клинок, чем прекратить работу утюгом, когда бумага ещё полусырая.

Прогреваем рисунок утюгом до полного высыхания спирта

Охлаждение клинка и удаление уже ненужной бумаги

Когда спирт полностью испарился, а клинок разогрелся, необходимо как можно быстрее его остудить. Именно для этого у меня и был припасён таз с водой, которая была охлаждена при помощи льда. Клинок ножа опускается в ледяную воду на 20-30 секунд. Необходимо следить за бумагой, ожидая, когда она полностью пропитается, теперь уже обычной водой. После того, как это произошло, начинаем медленно двигать по ней пальцем. Бумага скатывается и отслаивается.

Торопиться в этом случае не стоит – велика вероятность того, что клинок остыл не полностью, и рисунок будет повреждён.

Клинок охлаждается в ледяной воде, после чего с него аккуратно удаляется бумага

Что получится в итоге: насколько качественным будет рисунок

Если всё было сделано правильно, рисунок ничем не будет отличаться от того, который был на бумаге. При этом качество изображения не зависит от его сложности и количества мелких деталей. Если травление не принципиально, то можно оставить рисунок таким, каким он получился. Конечно, такое изображение не слишком устойчиво к агрессивным чистящим средствам и высоким температурам, но при отсутствии таких факторов он может продержаться до полугода. Это изображение тигра я решил оставить в виде простого рисунка.

Рисунок получился идеальным, и я решил оставить его именно в таком виде, не прибегая к травлению

Что касается травления, то для первых опытов с металлом лучше выбрать нечто более простое, особенно, если нет художественного образования или опыта гравировки по металлу. Но статья была бы неполной, если бы я не рассказал в ней о том, как произвести травление на металле, чтобы рисунок уже не стёрся никогда. Об этом я расскажу на примере другого кухонного ножа и более простого изображения – с художественным образованием у меня отношения не сложились, в отличие от технических и точных наук.

Что потребуется для травления рисунка на металле

Чтобы протравить любое изображение на металле потребуется:

вода с растворённой в ней поваренной солью (3-4 столовых ложки на 0,5 л) в стеклянной банке;
блок питания (зарядное устройство) от любого телефона или иного гаджета;
2 отрезка провода;
лак для ногтей, желательно бесцветный;
обычный болт или металлическая пластина, которая поместится в банке.

Необходимо отметить, что от выходного тока зарядного устройства будет зависеть скорость электролиза, а значит и проявления рисунка на металле. Чем выше ток адаптера, тем меньшее время для работы потребуется.

Подготовка металла к нанесению рельефного рисунка

Сначала весь клинок нужно покрыть лаком. Это необязательно должен быть лак для ногтей, вполне подойдёт состав для покрытия древесины. Но здесь стоит вспомнить, что женская химия высыхает практически моментально. Учитывая то, что покрыть металл потребуется в 2 слоя, это серьёзный повод для использования быстросохнущего состава.

Рисунок, если он не слишком сложен, можно нанести после того, как лак высохнет. Но, при необходимости травления изображения, подобного тому, что я нанёс на предыдущий нож, лучше использовать метод перевода при помощи утюга и спирта, а уже после покрывать сталь бесцветным лаком.

Для травления на одном из кухонных ножей, я выбрал не слишком сложную арабскую вязь. Она была нанесена уже после высыхания лака, после чего покрытие по линиям было удалено. Иными словами, я его просто процарапал иголкой. Отмечу, что края полос нужно аккуратно подравнять – при травлении электролиз выест незащищённые места, а значит, все неровности останутся на металле без возможности последующего исправления.

Арабская вязь нанесена, лаковое покрытие процарапано по ней иголкой, можно приступать к травлению

Подключение питания: принцип травления при помощи электролиза

Питание на элементы подаётся следующим образом. В солёную воду опускается провод с болтом на конце, который подключается к минусовому выходу зарядного устройства. На сам клинок подаётся плюсовой заряд. Принцип электролиза заключается в следующем. Лаковое покрытие не пропускает электричество, а вот область металла, где оно отсутствует, под воздействием напряжения вступает в реакцию с солёной водой. В результате металл разъедается именно там, где лака нет.

Болт приматывается к проводу и опускается в воду

Многим будет интересно узнать, что подобным образом можно даже нанести рисунок медью. Для этого производится аналогичная подготовка клинка. Отличием является то, что полярность подключения будет обратной – плюс на болт, а минус на нож. Вместо соли в воде нужно растворить медный купорос. Подобным образом можно как нанести изображение, так и полностью покрыть деталь медью.

Всё подготовлено, можно подать напряжение, включив адаптер в сеть

Травление: некоторые нюансы, которые следует учесть

Когда на провода будет подано питание, станет отчётливо видно, как происходит электролиз. Из незащищённых лаком областей клинка начнут выделяться пузырьки газа. Именно этот процесс и «выгрызает» частицы металла. Необходимо внимательно следить за температурой зарядного устройства – она может резко повыситься. Во избежание выхода адаптера из строя, не стоит держать его включённым более 15-20 секунд, давая передышку не менее 10 минут. Таким образом, работа растянется, но при этом вы сохраните работоспособность зарядного устройства. В общей сложности на травление небольшого рисунка уходит около минуты постоянной работы. Получается, что за 3 захода изображение будет готово.

На фотопримере видно, как проступает надпись на металле под действием реакции электролиза. После того, как работа будет окончена, останется лишь очистить уже ненужное лаковое покрытие и отполировать клинок.

Процесс пошёл – его можно наблюдать невооружённым взглядом

В процессе работы на поверхности банки будет образовываться слой окисла грязно-бурого цвета. Это не должно вас пугать, процесс предусматривает подобные отложения.

Завершающая стадия процесса, очистка и полировка клинка

По завершении процесса, питание отключается, а провод отцепляется с ножа. Для удаления лакового покрытия можно использовать канцелярский нож или обычный ацетон, который с лёгкостью выполнит эту работу. Полировка осуществляется на заточном станке с войлочным кругом. Конечно, эту работу можно выполнить и вручную, но времени в таком случае уйдёт намного больше.

Что касается неровности штрихов рисунка, то они не всегда мешают. К примеру, при нанесении арабской вязи, как в моём случае, они даже придают некий шарм надписи, будто она сделана несколько веков назад. Но если изображение требует точности, вроде ранее перенесённого на нож тигра, следует процарапывать каждую линию предельно аккуратно. Конечно, эту работу простой назвать не получится, требуется внимательность к мелочам и усидчивость, зато владелец будет уверен, что рисунок с клинка не сотрётся, независимо от агрессивности чистящих средств или температуры.

Заключительная часть

Подобная гравировка, выполненная своими руками, придаст необычности кухонным ножам. Из обычного ширпотреба они превратятся в эксклюзивные изделия, которые удивят ваших друзей и знакомых. А учитывая то, что на выполнение подобной работы не будет затрачено ни копейки, удовлетворение от рисунков, нанесённых методом электролиза, владельцу обеспечено.

Хотелось бы надеяться, что читатели возьмут на вооружение описанные мною способы работы с металлом. Если что-то из изложенного осталось непонятным, я с удовольствием объясню. Нужно лишь написать об этом в комментариях к статье. Там же можно и высказать своё мнение о прочитанном. Буду рад любому – к критике отношусь вполне адекватно, конечно, если она обоснована. Буду стараться отвечать на каждый отзыв максимально быстро.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Как травить металл в домашних условиях – пошаговый процесс электрохимического травления

Можно травить металл хлорным железом, электролиз — это техника, которую люди используют очень давно. Узнайте, как создать металлическую табличку с глубоким электро-травлением с использованием предметов домашнего обихода или при помощи купленных в магазине предметов.

При травлении металла в домашних условиях нет опасных химических веществ (кроме диоксида водорода и солей натрия и хлора), нет опасных напряжений и токсичных химических веществ, которые нужно утилизировать. Имейте в виду, что металл, который исчезает из вашего травленого металла, действительно попадает в воду, поэтому вам следует обратить внимание на все местные законы об утилизации металлических частиц.

Это отличная техника, которая позволяет легко перейти от виртуальных иллюстраций любого типа к трехмерной поверхности. Дальше вы можете использовать свою заготовку для тиснения бумаги, создания формованных изделий, изготовления штампов, табличек с данными в стиле Steam Punk или чего-либо еще, где вам нужно получить 3D-графику из 2D-графики.

В этом проекте я буду создавать доску из 3 мм латунного прямоугольника, как показано на втором фото.

Шаг 1: Что вам понадобится

Для электрохимического травления вам понадобятся следующие предметы и принадлежности:

Кусок латуни, бронзы, алюминия, стали или нержавеющей стали или любого другого металла
Программа векторной графики или другая программа для создания рисунка для винилового резака с ЧПУ
Виниловый резак с ЧПУ
Самоклеящийся виниловый лист для винилового резака любого цвета
Ванна достаточно большая, чтобы вместить ваш кусок металла
Поваренная соль
Вода
Зарядное устройство или заряженный автомобильный аккумулятор (или другой аналогичный источник питания постоянного тока от 5 до 10 ампер или более)
Провода для подключения блока питания к куску металла
Жертвенный кусок металла (желательно из нержавеющей стали, но любой металл подойдет)
Электроизоляционная лента

Шаг 2: Создайте шаблон

Используйте вашу любимую программу векторной графики для создания художественных работ. Я использовал Adobe Illustrator, но вы можете использовать любое программное обеспечение для векторного проектирования, включая Autodesk Inventor, Autodesk 123D, Inkscape или другие.

Любые формы, которые вы создадите, приведут к поднятым областям на вашей готовой табличке, а области, где нет рисунков, — это области, которые будут вытравлены. Старайтесь не делать детали слишком маленькими, потому что виниловый нож не справляется с мелкими надрезами.

Вам может потребоваться выполнить операцию для преобразования любого живого текста в векторные контуры. Результирующая работа этого процесса показана на втором фото.

Здесь показана работа с моего первого прохода по этому проекту. Поскольку под логотипом TechShop был очень маленький слоган («СОЗДАВАЙТЕ СВОИ МЕЧТЫ ЗДЕСЬ») и «ТМ» над буквой «p» в логотипе TechShop можно было снять отдельно от остальных букв, я снял их с обложки.

Шаг 3: Вырежьте маску на виниловом резаке

Используйте виниловый резак с ЧПУ для создания виниловой маски. Точная процедура будет зависеть от вашего конкретного винилового резака. После того, как вы порежете винил, «зачистите» ненужные области от разреза, оставив только те части художественного произведения, которые будут представлять не протравленные области или высокие области на вашей пластине. После того, как нежелательные области будут удалены, поместите защитный лист поверх лицевой виниловой маски и снимите оригинальный виниловый защитный лист.

Шаг 4: нанесите виниловую маску на металл

Очистите металл полностью и убедитесь, что он сухой. Нанесите виниловую маску на металл, пройдитесь по всем кусочкам и снимите подложку.

Шаг 5: Подготовьте метал к травлению

Подсоедините кусок провода к задней части металла. Вы можете сделать это с помощью припоя, зажима-аллигатора, или приклеить зачищенный и растянутый провод к задней части заготовки изолентой (как я делаю здесь) или любым другим способом, который вы можете придумать. После того, как провод надежно прикреплен, обмотайте заднюю часть металла изолентой или дополнительным куском винилового листа. Покройте все области на задней части и сторонах, которые вы не хотите травить. Любой металл, который не закрыт, будет вытравлен.

Шаг 6: Подготовьте кусок жертвенного металла

Подключите другой провод к выбранному вами куску жертвенного металла. На этой фотографии я использую оцинкованную сталь для металла, но лучше всего использовать нержавеющую сталь, потому что она не разрушается и сохраняет чистоту соленой воды. Вам не нужно ничего маскировать на этом куске металла, так как он не будет выгравирован.

Вместо жертвенного куска металла вы можете использовать кастрюлю из нержавеющей стали и поставить отрицательный (-) зажим аллигатора прямо на её край. Затем вы положите заготовку в кастрюлю вместе с соленой водой и вытравите прямо в кастрюле. Вам просто нужно убедиться, что заготовка не контактирует с кастрюлей электрически.

Шаг 7: Подготовьте резервуар для вытравки и солёную воду

Отмерьте достаточно воды, чтобы покрыть кусочки металла примерно на 3-5 см, и добавьте в воду много соли. Чем больше соли, тем лучше она будет проводить электричество и тем лучше будет травиться ваш металл.

Шаг 8: Подготовьтесь в электро-гравировке

Положите кусочки металла в ванну с соленой водой. Подключите провод от куска металла, который вы хотите травить, к положительной (+) клемме источника питания, и подключите провод от жертвенного куска металла к отрицательной клемме (-) на вашем источнике питания. Затем поместите кусочки металла в ванну с соленой водой и расположите их как можно дальше друг от друга. Убедитесь, что сторона таблички, которую вы хотите травить, направлена вверх.

Шаг 9: Вытравливаем металлическую плашку

Включите источник питания, и вы увидите, как пузырьки начинают выходить с поверхности вашей плашки. Оставьте её пузыриться так долго, как вы хотите. Чем дольше вы оставляете пластину пузырящейся, тем глубже она будет травиться.

Если через некоторое время соленая вода станет очень темной, вы можете отключить электропитание, заменить воду новой соленой водой и продолжить. Будьте осторожны, если вы дадите пластине слишком долго травиться, то метал начнёт вытравливаться и из под виниловой маски.

На фото вы увидите разделитель, разделяющий правую и левую половинки контейнера. Разделитель — это лишь палочка для еды, она находится на поверхности соленой воды и служит для удержания красной накипи на левой стороне ванны, чтобы я мог видеть налет.

Шаг 10: Оцените ваше творение

Когда вы будете удовлетворены глубиной травления, выключите электропитание и удалите налет из ванны. Смойте и удалите винил и ленту. Снимите провод. Ваша пластина завершена!

После того, как я вытравил эту пластинку, я перенес ее в камеру пескоструйной обработки и обработал всю поверхность, затем я использовал орбитальный шлифовальный станок, чтобы сгладить поверхность выступающих элементов, и получил результат, который вы видите.

После того, как я закончил, я заметил, что медные / цинковые химикаты в соленой воде окрасили мои ногти в красивый бирюзовый оттенок. Это был нежелательный эффект. Я предлагаю вам надеть резиновые перчатки, когда вы работаете с резервуаром!

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
