Для чего нужна термоусадочная трубка?

Главное предназначение термоусадочной трубки ( далее ТУТ ) заключается в изоляции токоведущих жил. Благодаря электроизоляционным свойствам и простому монтажу можно успешно заменять обычные изоляционные ленты.

В данное время легко можно приобрести в магазинах электротоваров термоусадочные трубки, которые используют для защиты соединения проводов . Популярность данного изделия в качестве изоляционного материала заключается в способности уменьшать свой диаметр благодаря высокой температуре. Необходимая температура усадки доходит до 120°С. Однако для того, чтобы это сделать нужно знать, как нагревать термоусаживаемую трубку. Благодаря нагреванию термоусадка очень плотно и надежно охватывает изолируемый предмет, обеспечивая хорошую изоляцию, а также предоставляя механическую защиту для проводов.

Изготовители выпускают трубки разных размеров, а также они имеют цветную маркировку. Благодаря этому их используют не просто для хорошего изолирования, но и для дальнейшего определения назначения изолированного провода.

Например, для маркировки проводков постоянного тока применяют красный цвет для плюса и черный для минуса. А для маркировки пятижильных электрических кабелей применяют коричневый, белый, черный, которые обозначают фазные жилы, ноль обозначают синим цветом, заземление — желто-зеленым.

Применение ТУТ для маркировки кабеля достаточно удобно, ведь термоусадочную трубку не нужно натягивать на всю длину провода. Нужно только небольшой кусок термоусадки натянуть поверх изоляции на конец провода, как показано на фото выше. Такая маркировка очень надежна, и не боится внешнего воздействия, а также перепада температур. Срок ее службы составляет больше двадцати лет. Это изделие долговечное, недорогое и очень простое в использовании.

Преимущества и недостатки

Если сравнивать термоусадку с другими видами изоляции, она имеет, как минимум, четыре преимущества.

Во-первых, так как термоусадочная трубка прилегает очень плотно, она не смещается из-за разных механических воздействий. Во-вторых, установка является простым и быстрым процессом, но все же необходимо знать некоторые правила пользования. В-третьих, после усадки материал изоляции становится более прочным, поэтому провод становится еще больше устойчивым к механическим повреждениям и приобретает дополнительную жесткость в месте соединения. А срок службы значительно больше чем у обычной изоленты. Четвертый плюс – широкая область применения.

Из недостатков трубки можно отметить следующее:

Невозможно повторно использовать, ведь при нагреве она меняет свой диаметр, поэтому при снятии обязательно повредится.
Цена термоусаживаемой трубки больше, чем цена на изоленту, однако не настолько, чтобы это стало решающим фактором при выборе защитного и изолирующего материала.

Где применяется трубка ТУТ

Хотя основная задача термоусаживаемой трубки заключается в изоляции контактов, есть и другие способы ее использования:

Изоляция водопроводных и металлических труб от агрессивной среды.
Усадка на комель металлической либо деревянной опоры ЛЭП для того, чтобы защитить от коррозии и гниения древесины в земле.
Продольная герметизация кабельных пучков. Несмотря на внешнюю изоляцию можно использовать специальную ленту, которая полностью заполняет, а также изолирует пространство между жилами провода.
Для улучшения эргономики рукояток спортивного инвентаря и строительного инструмента благодаря использованию рифленых и ребристых поверхностей трубок.
Преобразование простых инструментов, например, отверток в диэлектрические с помощью изолирования ТУТ.
Защита провода от высокой температуры. Существуют изделия, рабочий температурный интервал которых варьируется от -65°С до +260°С. Эта защита помогает проводу переносить такие условия работы, даже если вблизи находится источник жара и огня. Такие виды термоусаживаемой трубки называются фторопластовыми либо тефлоновыми.

Характеристики термоусадочной трубки

Для начала нужно знать из чего сделана термоусадка для проводов. Изготавливают ее из полимера, благодаря этому она может меняться и сжиматься. Размер трубки ТУТ может уменьшатся вдвое и даже вшестеро. Коэффициент усадки изделия варьируется в диапазоне от 2:1 до 6:1.

Также термоусадки бывают с клеевым слоем, они используются, когда соединения нужно очень надежно герметизировать для защиты от влаги и коррозии. Клеевым слоем достигается дополнительная прочность соединений.

Отличаются термоусаживаемые трубки составом полимера. Некоторые изготавливают из ПВХ, эластомеров, полиолефинов и разных других материалов. Важно, чтобы изделие было устойчиво к возгоранию, действиям ультрафиолетовых лучей, а также, чтобы имело хорошие механические свойства.

Также важно рассказать про размеры термоусаживаемых трубок. Все изготовители ставят на изделии обозначение, которое будет указывать на его размеры. Диаметр указан как до усадки, так и после. Первые цифры указывают на внутренний размер до усадки, а следующие – или диаметр, или коэффициент, благодаря которому можно его вычислить. Основной или стандартный коэффициент составляет 2:1. Максимальный диаметр трубки ТУТ составляет 120 мм, а минимальный размер – 2 мм до усадки.

Читайте также:

Чем отделать стены в небольшом туалете?

Наиболее распространенные размеры термоусадки предоставлены в таблице:

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Термоусаживаемые трубки

Тип: Термоусадочная трубка 5.0 / 2.5 мм черная 1 штука.

Тип: Термоусадочная трубка 1 штука.

Тип: Термоусадочная трубка 6,0 / 3,0 мм красная 1 штука.

Тип: Термоусадочная трубка 1 штука.

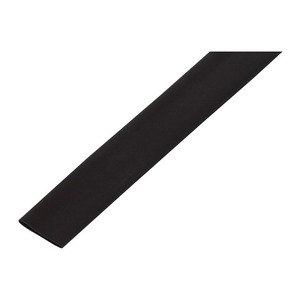

Тип: Термоусадочная трубка 13,0 / 6,5 мм 1 штука.

Тип: Термоусадочная трубка 1 штука.

Тип: Термоусадочная трубка 5.0 / 2.5 мм черная 1 штука.

Тип: Термоусадочная трубка 1 штука.

Тип: Термоусадочная трубка 6,0 / 3,0 мм красная 1 штука.

Тип: Термоусадочная трубка 1 штука.

Тип: Термоусадочная трубка 13,0 / 6,5 мм 1 штука.

Тип: Термоусадочная трубка 1 штука.

Modal header

Оформление заказа в 1 клик

Вы оформляете заказ в 1 клик. Как только мы его обработаем, свяжемся с Вами для уточнения условий оплаты и способа доставки. Пожалуйста будьте на связи!

Уважаемые посетители и покупатели, обращаем ваше внимание на то, что данный интернет-сайт, а также вся информация о товарах и ценах, предоставленная на нём, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджеру магазина с помощью электронной почты info@allcables.ru или по бесплатному телефону 8 (800) 775-10-40.

Разработка дизайна

Термоусадка для проводов: разновидности, критерии выбора, процесс установки

Первооткрывателем эффекта термоусадки считается инженер-химик Пол Кук. Впервые термоусадочные полимерные изоляционные материалы начали выпускаться компанией Raychem Corporation, начиная с 50-х годов XX века. В СССР выпуск такой продукции начался в 1977 году заводом «Загорский опытный завод пластмасс». Из-за высокой стоимости они долгое время являлись спецсредствами, используемыми в электромонтажных работах аэрокосмической и военной промышленности. На данный момент термоусадка для проводов получила широкое распространение как альтернатива обычной ПВХ изоленте и благодаря своим высоким эксплуатационным характеристикам практически вытеснила традиционные изоляционные материалы.

Читайте в статье

Что такое термоусадка: принцип действия

Принцип действия термоусадки основан на эффекте памяти формы. В процессе производства полимер подвергают воздействию потока заряженных электронов, благодаря чему молекулы материала получают дополнительные соединения в поперечном направлении изделия (технология поперечной сшивки).

Исходное положение полимерных цепочек в материале.
Облучение полимера и отрыв атомов водорода.
Объединение атомов углерода и образование поперечных соединений.

Таким образом, в процессе воздействия температуры полимер возвращает свой первоначальный размер, изменяясь при этом не в линейном (продольном), а в радиальном (поперечном) направлении. Такая трубка имеет длительный срок хранения без снижения своих основных эксплуатационных характеристик.

Важно! На рынке электротоваров это изделие может быть известно под различными названиями: термокембрик, термотрубка, термоусадочная (усаживаемая) изоляция.

Назначение и области применения термоусаживаемой трубки

На данный момент термоусадка чаще всего используется в электромонтажных работах. Для соответствия действующим стандартам ПУЭ, рекомендуется использовать термоусаживаемые трубки, соответствующие ГОСТ 17675-87 и ГОСТ 19034-82 (нормативы актуальны по состоянию на 30.12.2018г). Применяются термоусадочные материалы в следующих электромонтажных работах:

изоляция контактов и проводов при стандартных условиях эксплуатации;
изоляция соединений, подвергающихся повышенному негативному воздействию внешней среды;
высокая влажность;
перепады температур в диапазоне -65°С…+260°С;
динамические воздействия – движущиеся механизмы, вибрация;
защита участков кабелей, подвергающихся воздействиям высоких температур и (ограниченно) открытого пламени. В маркировке или описании таких изделий присутствуют слова тефлоновые и/или фторопластовые;
защита контактов от коррозии, химического и механического воздействия, маркировка контактов (термокембрики).

Защита кабельного соединения с рельефом

Полезная информация! Помимо электротехники термоусадочные материалы в виде трубок или лент начали применяться в качестве замены лакокрасочных изделий для защиты деревянных и металлических конструкций (водопроводных труб, подземной части опор ЛЭП и т.п.) от внешних воздействий. Можно купить термоусадочные трубки с ребристой или рифленой поверхностью для улучшения эргономики рукояток ручного инструмента.

Термоусадка для проводов: достоинства и недостатки

Анализируя достоинства и недостатки термоусадочных изоляционных материалов, их справедливо сравнивают с классической ПВХ изолентой.

Виды термоусадочной трубки для проводов

Термоусадочные трубки характеризуются по трём основным параметрам:

Материал изготовления.
Наличие внутри клеевого слоя.
Толщина стенки после усадки.

Термоусадочная трубка с большим коэффициентом усадки ТТ-6 (Х) -88,9/17,1

По материалу изготовления

Полиолефин – наиболее распространенный материал для изготовления термоусадки. Состоит из полиэтилена, подвергшегося химической или радиационной обработке (сшитый). Также в состав входят красители и ингибиторы горения. Рекомендуемая температура эксплуатации –50°С…+125°С/+150°С. Устойчив к воздействию бензола и окислителей. Продолжительный контакт с ГСМ может разрушить структуру.

РЕТ (полиэстер) – тонкостенные и сверхтонкостенные термоусадочные трубки большого диаметра. Обладают высокой химической стойкостью и механической прочностью.

Синтетический каучук (эластомеры) – устойчивость к воздействию ГСМ и высоким температурам (до 175°С). Имеют довольно высокую цену.

PVC (термопластичный ПВХ) – хорошие изоляционные свойства. Небольшой диапазон рабочих температур: -20°С…+80°С. Материал горючий, при горении выделяет канцерогенные вещества.

Силикон – гибкие, нетоксичные, химически инертные, отличаются высокой прочностью. Разлагаются под воздействием органических растворителей.

Силиконовая прозрачная термоусадочная трубка

Фторопластовая термоусадочная трубка – отличается уникальными эксплуатационными характеристиками, но из-за сложности в технологии изготовления имеет высокую стоимость.

По принципу монтажа

Бесклеевые – обеспечивают надёжность и герметичность соединения только за счёт давления и плотности обхвата.

С клеем – тесмоусаживаемая трубка, на внутреннюю поверхность которой наносится слой термореактивного клея, обеспечивающего дополнительную прочность соединения.

У термоусадки с клеевым слоем клей слегка выдавливается наружу, обеспечивая дополнительную герметичность

С дополнительной продольной герметизацией – имеют в своей структуре ленту из бутилкаучуковой мастики (к примеру Deray® Duomelt 105).

Под воздействием температуры лента расширяется и заполняет всё пространство между кабелями.

По толщине стенок

тонкостенные;
среднестенные;
толстостеные

Толстостеная термоусадочная трубка

Термоусаживаемая трубка ТУТ: основные и дополнительные характеристики

Существует целый ряд эксплуатационных параметров, из которых можно выделить следующие:

коэффициент усадки – выражается в процентном или пропорциональном отношении и составляет от 2:1 до 6:1;
диаметр до и после температурного воздействия;
устойчивость к внешним воздействиям:

химическим;
электрическим;
гсм;
ультрафиолетовому излучению;
открытому пламени.

Устойчивость к возгоранию

Как маркируют трубки

В маркировке, в той или иной степени, присутствует информация о размере изделия и коэффициенте усадки. Это может быть прямое указание диаметра до и после температурного воздействия, а может быть первоначальный диаметр и показатель коэффициента усадки. Размеры термоусадки для проводов указывают через косую линию, коэффициенты – через двоеточие.

Кроме того, может быть указана информация о дополнительных характеристиках: флуоресцентные, с рифленой поверхностью, повышенной плотности (до 1000В), негорючие и т.п.

Как выбрать термоусадочную трубку – рекомендации нашей редакции

Если нет особых требований по устойчивости к внешним воздействиям и коэффициенту усадки, то термоусадочную трубку выбирают по диаметру. Часто можно услышать правило выбора «минус 10, плюс 20» или «80:20». Что это означает?

Схема минимального и максимального размера трубки

Размер изолируемого соединения должен быть больше минимального размера трубки после термоусадки в кратности 20 (20%, 40%, 60%), но не меньше 10%.

Трубки с коэффициентом усадки 2:1 могут быть усажены не меньше чем на 20% и не больше чем на 80% от своего первоначального диаметра.

Важно! Если в соединении наблюдается резкий переход габаритов, то рекомендуется купить термоусадку для проводов с коэффициентом 6:1 и более.

Как пользоваться термоусадочной трубкой

Если предстоит много работать с термоусадкой, то целесообразно приобрести строительный фен с возможностью выставить температуру. Хотя на большинство термоусадочных изделий допускается воздействие открытым пламенем – зажигалка, спичка. Процесс изоляции проводов термоусадкой выполняется в такой последовательности.

Термопистолет со специальной насадкой, распределяющей тепловой поток

Подготовительный этап

На этапе подготовки термоусадочные трубки разрезаются на куски необходимой величины. С каждой стороны изолируемого участка должно быть не менее 1,5-2 см трубки поверх старой изоляции. Разрезать трубку нужно аккуратно, чтобы не было разрывов и заусенцев, так как в процессе усадки они могут разорвать оболочку.
Трубки большого диаметра или толстостенные рекомендуется предварительно нагреть, ориентировочно до половины температуры реакции. Это позволит осуществить усадку более равномерно.

Процесс монтажа клеевой термоусаживаемой трубки

Установка термоусадочной трубки своими руками

Трубка надевается на один из кабелей и сдвигается в сторону.
Выполняется соединение проводов в соответствии с требованиями электромонтажных работ.
Термоусадка двигается в обратном направлении, чтобы её центр совпадал с центром соединения.
Производится нагрев потоком горячего воздуха, направляемого от центра соединения к краям.

Термоусадочная трубка с припоем

Примерная стоимость термоусадочной трубки

На данный момент термоусадочные трубки можно купить в любом строительном магазине или заказать по интернету. Наиболее популярными производителями являются DSG-Canusa, Raychem, Zeus, 3M, Sumitomo, LG. Однако брендовая продукция является весьма дорогостоящей.

К примеру, 1 пог. м DERAY HB — 6.4/3.2 мм стоит 78 руб. (в ценах по состоянию на январь 2019 г.)

А у китайского бренда Woer, довольно популярного производителя, выпускающего качественные изделия, ISKE2- (2X) G D:6.4/3.2 стоит всего 30 руб./пог. м.

Наиболее популярными российскими производителями термоусадочных изделий являются фирмы:

Выводы

Термоусадка для проводов завоевала широкую популярность благодаря своей надёжности и простоте использования. В дальнейшем её стоимость будет снижаться из-за большой конкуренции в этом сегменте, а номенклатура продукции расширяться.

Термоусадка для проводов — незаменимый помощник домашнего мастера

При прокладывании проводки или соединении проводов очень важно соблюдать безопасность, чтобы избежать поражения электрическим током. До недавнего времени в качестве единственного способа защиты применялась простая изолента. Но прогресс не стоит на месте, появляются новые материалы. Одной из таких новинок является термоусадочная трубка, купить которую можно в магазине электрики. Сегодняшний наш материал расскажет, где может пригодиться термоусадка для проводов и какие разновидности бывают.

Что такое термоусадка

Физический смысл данного метода состоит в изоляции проводов термоусадкой. Сама по себе термоусаживаемая трубка представляет собой изделие, выполненное из поливинилхлорида (ПВХ), который, как известно, обладает изолирующими свойствами. Чаще всего при изготовлении этой детали применяется пластик, обладающий высокой степенью пластичности, что позволяет получить большую свободу при прокладывании проводов.

Принцип работы с данным материалом заложен в его названии. При нагревании фторопластовая термоусадочная трубка становится практически жидкой. Она очень хорошо тянется и способна принимать форму объекта, на который помещена. После остывания происходит затвердевание и полная изоляция места соединения.

Особенностью использования термоусадки является простота монтажа. Для создания необходимого температурного режима используется строительный фен или горелка. Применение открытого пламени допускается при отсутствии запретов со стороны правил техники безопасности при выполнении определённого вида работ.

ФОТО: i6.photo.2gis.com
В магазин продукт поставляется в бобинах, на которых может быть несколько метров ТУТ

Область применения термоусаживаемой трубки (ТУТ)

Свойства данного материала, в числе которых высокая эластичность, возможность вытягивания в нагретом состоянии, устойчивость к воздействию внешних негативных факторов, в том числе и химических, повышенная прочность при натяжении, определили основные области его применения:

изоляция токоведущих проводов и иных частей работающего оборудования, находящихся под напряжением, во избежание получения электротравмы;
создание надёжной защиты в местах соединения кабельных линий или проводников;
установка соединительных наконечников и муфт на токоведущем кабеле;
маркировка проводов;
формирование продольной герметизации пучков кабелей, что достигается применением специальной термоусадочной ленты, способной заполнять пространство между жилами;
предотвращение повреждение провода от температуры. Некоторые термоусадочные трубки большого диаметра обладают повышенным коэффициентом термозащиты, что обеспечивает сохранение свойств при температурных режимах от -65ºС до +260ºС;
улучшение эргономики различных рукояток, например, строительного или спортивного инвентаря благодаря шероховатой поверхности трубки.

ФОТО: i.postimg.cc
Одной из областей применения данного типа изоляции является обмотка ручек спортивного инвентаря

Термоусадочная трубка для проводов – преимущества и недостатки

Прежде чем купить термоусадку для проводов, следует определиться, какими положительными и отрицательными качествами обладает данный тип материала. К числу положительных моментов относятся следующие свойства изделий:

плотное прилегание после остывания, что обеспечивает отсутствие смещения под воздействием механических факторов;
простота монтажа;
скорость проведения работ по насаживанию трубки;
повышение прочности после усадки;
увеличенный срок эксплуатации, в сравнении с обычной изолентой;
широта областей применения.

ФОТО: bpgroup.lv
Нагрев можно проводить даже открытым пламенем при соблюдении требований безопасности

Но, несмотря на множество положительных качеств, термоусадка имеет некоторые недостатки, среди которых выделяют:

более высокая цена, по сравнению с обычной изолентой;
одноразовость изделия, поскольку после нагревания трубка принимает форму объекта, на который монтируется, что не позволяет использовать её повторно.

ФОТО: electrikmaster.ru
Удалить изоляцию можно только разрезав её, что не позволяет повторно использовать изделие

Виды термоусаживаемой трубки (по ГОСТ)

Существует несколько разновидностей классификации изоляции. Выделяют варианты по материалу изготовления, способу монтажа и толщине стенок.

Материал

На рынке представлены трубки, классифицирующиеся по типу пластика, который используется при их изготовлении. Наибольшее распространение имеют следующие разновидности:

ПВХ или поливинилхлорид;
полиэстер;
фторкаучук;
полиэтилен;
поливинилиден;
полиэтилентерефталат;
материалы, содержащие в составе полиолефин.

ФОТО: i1.photo.2gis.com
ПВХ – простой и дешёвый материал, имеющий существенные недостатки

Трубки из ПВХ

В их основе содержится термопластичный поливинилхлорид. Этот материал отличается своими высокими изоляционные свойствами. При этом, его существенным недостатком является малый диапазон рабочих температур, которые могут варьироваться от -20ºС до +80ºС.

К сведению! Ещё одним большим минусом является выделение едких и токсичных соединений при возгорании, что сказывается на востребованности именно этого типа.

ФОТО: plastirub.be
Полиэстер превосходит ПВХ по всем параметрам

Усадка из полиэстера

Материал, ставший развитием обычного поливинилхлорида. По сравнению с последним обладает более высокой физической прочностью и устойчивостью к химическому воздействию. Часто применяется при производстве тонкостенных и толстостенных термоусаживаемых трубок.

ФОТО: sc01.alicdn.com
Фотополимер имеет высокую себестоимость производства

Фотополимеры

Ещё одна группа материалов, обладающих очень высокими эксплуатационными характеристиками, что делает их использование незаменимым при создании надёжной защиты от физического и химического воздействия. Недостатком считается высокая стоимость из-за сложности производства.

ФОТО: home.premiumfull.ru
Полиолефиновые усадки – наиболее современный и качественный вариант изоляции

Полиолефиновые трубки

Материал, который получают путём химической обработки полиэтилена с добавлением в готовое изделие красителей, пластификаторов и присадок, препятствующих горению. Отличается широким диапазоном рабочих температур (от -50ºС до +125ºС). Также имеет высокую устойчивость к воздействию сильных окислителей, но постепенно разрушается при длительном контакте.

К сведению! Использование дополнительных специальных присадок позволяет расширить диапазон температур вплоть до 150ºС, что позволяет расширить область использования.

ФОТО: build-experts.ru
Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМ

Трубки из эластомеров

Основу данного материала составляет синтетический каучук. Этот вариант, в силу первоначальных качеств базового состава, обладает высокой устойчивостью к воздействию высоких температур, но при этом практически не выдерживает попадания ГСМ. Также существенным недостатком является высокая себестоимость производства, что определяет и низкий спрос.

ФОТО: a.d-cd.net
Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителей

Силиконовые изделия

Трубки, сделанные на основе силикона, обладают гибкостью и практически нетоксичны. Ещё одним положительным качеством силиконовых изделий является химическая инертность и электрическая прочность. Минусом считается отсутствие устойчивости к воздействию растворителей на органической основе.

Тип монтажа

Следующей градацией представленных на рынке трубок является разделение по способу монтажа, зависящего от особенностей конкретного изделия. Различают два типа:

термоусаживаемые трубки с клеем. Нанесение клеевой основы на внутреннюю поверхность усадки обеспечивает более плотное прилегание и лучшую герметизацию;
трубки без клеевого состава. При использовании данной разновидности прочность и герметичность после усадки обеспечивается только за счёт плотности обхвата.

ФОТО: kross-kontakt.ru
Наличие клеевого слоя повышает герметичность при монтаже

К сведению! Дополнительно к клеевым термоусаживаемым трубкам и моделям без клеящего состава производители предлагают плавкую ленту, которая используется для внутренней герметизации кабеля и улучшения эксплуатационных характеристик.

Толщина стенок

Ещё одним показателем, который определяет деление приспособлений для изоляции на типы, является толщина стенок. По этому параметру все представленные на рынке модели можно разделить на три вида:

толстостенные термоусадочные трубки;
тонкостенные модели;
изделия, имеющие среднюю толщину.

ФОТО: barnspb.ru
На этикетке указывается размерность до и после усадки, а также толщина стенок

Характеристики термоусадочных трубок

Основной характеристикой, определяющей качество и область применения изделия, считается коэффициент усадки, варьирующийся от 200 до 600%, в зависимости от материала изготовления. Характерной особенностью данного типа изоляции является повышенное поперечное сжатие относительно продольного, то есть, при значительном изменении диаметра, практически не меняется длина.

ФОТО: snabline.com
Каждый производитель выбирает, какие параметры, раскрывающие технические характеристики, указывать на сайте или в каталоге продукции

Следующим важным показателем, который требуется учитывать при выборе, является устойчивость к воздействию той или иной агрессивной среды. По этому параметру можно выделить:

маслостойкие;
химически инертные;
бензостойкие;
выдерживающие высокое напряжение;
негорючие;
не подверженные воздействию ультрафиолета.

К числу характеристик можно отнести форму термоусадки с клеевым слоем. Она может быть круглой, овальной, плоской. Это никак не сказывается на эксплуатационных характеристиках и используется исключительно для удобства транспортировки.

ФОТО: tmark.ru
В качестве дополнительного обозначения указываются свойства трубки

Маркировка трубки термоусадочной (ТУТ) и размеры

При покупке важно обращать внимание на маркировку, которую указывает производитель. Основной характеристикой в данном случае является изменение диаметра. На этикетке будет указываться толщина изоляции до и после усадки. Эти показатели отображаются через черту дроби, например, 4,5/2,5 мм.

К сведению! Для изделий, которые произведены в Европе или США, размер указывается в дюймах.

Иногда встречается обозначение не конкретных значений, которые получаются до и после нагрева трубки, а начальный диаметр изделия и усадочный коэффициент. Это будет означать количество миллиметров, пропорционально которому от первичной величины изменится толщина.

ФОТО: go3.imgsmail.ru
Клеевые трубки продаются в нарезанном виде, чтобы избежать изломов

Также при выборе очень важно обращать внимание на размеры термоусадочных трубок для проводов. Ведущие производители представляют на своих сайтах полную линейку усадок с указанием не только диаметров до и после проведения работы, но также толщину стенки, коэффициент продольной усадки, оптимальный диапазон и метраж материала в стандартной бухте.

К сведению! Для клеевых термоусадочных трубок, также толстостенных изделий действует правило. Их нельзя сгибать во избежание появления изломов. Поэтому данный тип продаётся в виде нарезанных готовых кусков.

Дополнительно производитель может наносить на этикетку пометки, характеризующие свойства представленной изоляции, например, знак «нг» будет означать негорючая.

ФОТО: nexo.com.tr
При незначительном диаметре для нагрева подойдёт простой фен

Как пользоваться термоусадочной трубкой

Отличительной особенностью данного формата изоляции является простота монтажа. Перед началом работы рекомендуется выбрать трубку нужного диаметра и длины и приготовить инструмент для нагрева. Это может быть строительный фен, газовая горелка или иной нагревательный прибор. Сам процесс монтажа осуществляется следующим образом:

поверхность провода зачищается от грязи и мусора;
отрезается нужная длина трубки;
изоляция надевается на место установки;
усадка нагревается по всей длине.

К сведению! Если требуется установить длинное изделие большого размера, рекомендуется проводить нагрев от центра к краям с выполнением предварительной осадки по окружности.

ФОТО: nexo.com.tr
Для внутренней герметизации проводов используется специальная лента, обладающая способностью к термоусадке

Как сделать простую термоусадочную трубку своими руками

Принцип, лежащий в основе применения температуры для усадки материала, может использоваться не только для изоляции проводников, но также в решении иных бытовых проблем. В интернете можно найти видео, как проводить ремонт различных шлангов посредством пластиковых бутылок.

Материал, из которого они изготавливаются, обладает некоторой памятью, пытаясь вернуться в начальное положение при принудительном изменении его формы. Это можно использовать для проведения ремонтных работ. В представленном видео показывается, как отремонтировать трубку от пылесоса при помощи пластиковой бутылки.

Размеры термоусадки. Материалы и цветовая маркировка

Для защиты соединений проводов в быту используют обычную изоляционную ленту. Но её сложно наматывать, особенно при компактных размерах электротехнических изделий. Поэтому в ход идёт термоусадка: размеры начинаются от 1,0×0,5×0,28 мм. Это диаметры до и после усадки, толщина стенки соответственно.

Размеры

Термоусаживаемые трубки (ТУТ) изготавливают в виде набора отрезков или сворачивают в целые бухты. Поэтому длина — не принципиальный параметр. В строительном магазине можно приобрести хоть 50 мм, хоть 5000 мм. При выборе определяющими размерами будут внутренние диаметры:

Ещё одна характеристика, которую стоит принимать во внимание — толщина стенки. Провод после изоляции может не влезть в узкий короб. На упаковках попадаются записи вида:

Значит до усадки диаметр трубки будет равен 4 мм, а после — 2 мм. Это нужно учитывать при выборе. Такие размеры подойдут для провода с внешним диаметром не меньше 2 мм. На более тонком участке изоляция будет болтаться.

ТУТнг

Предназначены для обеспечения изоляции и защиты электрических соединений от коррозии. Служат укрепляющим элементом для проводов и кабелей. Индекс нг — негорючие.

Размеры трубок регламентирует ГОСТ 17675-87. Документ начал действовать ещё с 1 января 1990 года. Соберём все характеристики термоусадки ТУТнг в таблицу:

Обозначение	Внутренний диаметр*, мм		Минимальная толщина стенки после усадки, мм	Стандартная упаковка
Обозначение	До усадки, min	После усадки, max	Минимальная толщина стенки после усадки, мм	Бухта, м
Ø 1.0 / 0.5	1.5 ± 0.2	0.65	0.28	200
Ø 1.5 / 0.75	1.9 ± 0.2	0.75	0.32	200
Ø 2.0 / 1.0	2.5 ± 0.2	1.0	0.35	200
Ø 2.5 / 1.25	3.0 ± 0.2	1.25	0.38	200
Ø 3.0 / 1.5	3.5 ± 0.2	1.5	0.40	200
Ø 3.5 / 1.75	4.0 ± 0.2	1.75	0.42	200
Ø 4.0 / 2.0	4.5 ± 0.2	2.0	0.45	200
Ø 4.5 / 2.25	5.0 ± 0.2	2.25	0.50	200
Ø 5.0 / 2.5	5.5 ± 0.2	2.5	0.55	100
Ø 6.0 / 3.0	6.5 ± 0.2	3.0	0.55	100
Ø 7.0 / 3.5	7.5 ± 0.3	3.5	0.55	100
Ø 8.0 / 4.0	8.5 ± 0.3	4.0	0.60	100
Ø 10 / 5	10.5 ± 0.3	5.0	0.60	100
Ø 12 / 6	12.5 ± 0.3	6.0	0.60	100
Ø 13 / 6.5	13.5 ± 0.3	6.5	0.60	100
Ø 15 / 7.5	15.5 ± 0.3	7.5	0.70	100
Ø 16 / 8	16.5 ± 0.4	8.0	0.70	100
Ø 18 / 9	18.5 ± 0.4	9.0	0.70	100
Ø 20 / 10	21.0 ± 0.5	10.0	0.80	100
Ø 22 / 11	23.0 ± 0.5	11.0	0.80	100
Ø 25 / 12.5	26.0 ± 0,5	12.5	0.90	50
Ø 28 / 14	29.0 ± 0,5	14.0	0.90	50
Ø 30 / 15	31.5 ± 1.0	15.0	0.95	50
Ø 35 / 17.5	36.5 ± 1.0	17.5	1.00	50
Ø 40 / 20	41.5 ± 1.0	20.0	1.00	50
Ø 50 / 25	51.0 ± 1.0	25.0	1.00	25
Ø 60 / 30	> 60	30.0	1.30	25
Ø 70 / 35	> 70	35.0	1.30	25
Ø 75 / 37.5	> 75	37.5	1.30	25
Ø 80 / 40	> 80	40.0	1.46	25
Ø 90 / 45	> 90	45.0	1.46	25
Ø 100 / 50	> 100	50.0	1.46	25
Ø 120 / 60	> 120	60.0	1.56	25
Ø 150 / 75	> 150	75.0	1.56	25
Ø 180 / 90	> 180	90.0	1.56	25
Ø 250 / 125	> 250	125.0	1.56	25

* Лучше выбирать диаметр до усадки на 15 % больше, чем у провода, и диаметр после «сжатия» на 10 % меньше.

Из таблицы становится понятно, что коэффициент сжатия примерно равен 2:1.

Толстостенные. Используются при ремонте повреждённой изоляции силовых кабелей. Максимальное напряжение — до 1 кВ. Размеры:

Наименование	Диапазон усадки, мм	Ø до усадки, мм	Ø после усадки, мм	Толщина стенки после
ТСТ-24/8-1000	21,6-1	24	8	1,8
ТСТ-30/10-1000	27-12	30	10	2,1
ТСТ-44/14-1000	39,6-17	44	14	2,5
ТСТ-55/18-1000	49,5-22	55	18	2,5

Коэффициент усадки — 3:1.

Ремонтные манжеты. Выполнены в форме пластины. По её краям расположен рельсовый профиль для надвижного металлического замка. Трубки применяют для ремонта поврежденной кабельной изоляции, для защиты контактных соединений. Размеры таковы:

Наименование	Ø до усадки, мм	Ø после усадки, мм
ТРМ 43/8-1000	43	8
ТРМ 55/12-1000	55	12
ТРМ 75/15-1000	75	15
ТРМ 100/25-1000	100	25
ТРМ 135/35-1000	135	35
ТРМ 164/42-1000	164	42
ТРМ 200/50-1000	200	50

Коэффициент усадки — от 4:1 до 5:1. Максимальное напряжение — 1 кВ.

Трубки с клеевым слоем. Их используют для герметизации, защиты от коррозии, изоляции телекоммуникационных и электрических сетей. Размеры:

Наименование	Ø до усадки, мм	Ø после усадки. мм	Толщина стенки, мм	Толщина клеевого слоя после «сжатия», мм
ТТК-4/1	4	1	1	0,5
ТТК-6/1,5	6	1,5	1	0,5
ТТК-8/2	8	2	1	0,5
ТТК-12/3	12	3	1,4	0,6
ТТК-16/4	16	4	1,6	0,8
ТТК-24/6	24	6	2,1	0,8
ТТК-32/8	32	8	2,4	1
ТТК-52/13	52	13	2,4	1

Коэффициент усадки — 4:1.

При работе с ТУТ в промышленных масштабах, следует помнить о таком параметре, как продольная усадка. Эта характеристика указывает, насколько трубка должна уменьшиться по длине после усадки. Хороший показатель — от 8 до 10 %. То есть, от 200 мм в лучшем случае останется 180 мм.

Материалы для изготовления

Понятно, что главная характеристика материалов — термопластичность. Трубки должны быстро размягчаться и практически мгновенно затвердевать. Производители применяют следующее сырьё:

Фторполимеры. Это фторэтиленпропилен, политетрафторэтилен. Выдерживают воздействие горюче-смазочных материалов, спиртов и кислот. Устойчивы к механическим нагрузкам. Сохраняют эксплуатационные характеристики в диапазоне температур от –60°C до +270°C.

Поливинилхлориды. Они же ПВХ. Обладают устойчивостью к разрушающим свойствам щелочей и других химикатов. Материалы не боятся влаги. Из них делают термоусадку с тонкими стенками для защиты низковольтных проводов и нанесения маркировки.

Силиконы. Стойко переносят влияние кислот. Но могут разрушиться при попадании бензина, масла и высших спиртов. Трубки обычно прозрачные. Это плюс и минус одновременно. Сквозь стенки можно оценить состояние соединений, но скрутки — не слишком эстетичное зрелище.

Эластомеры. Это синтетические каучуки. По сути резина. Обладают хорошей эластичностью и вязкостью. Не «плавятся» от ГСМ. Выдерживают жару до +170°C. Сырьё дорогое из-за сложности производства. Это отражается на цене готовой термоусадки.

Полиолефины. Получаются при сшивании полиэтилена. Для соединения материалов используют радиационные или химические методы. Для улучшения свойств в состав добавляют красители, пластификаторы. Плюс антипирены уменьшают горючесть. Температуры: от –50°C до +125°C.

Составим таблицу основных характеристик:

Материал	Ключевое свойство
Фторполимер	Термостойкость, химическая инертность
Полиолефин	Маслостойкость
Поливинилхлорид	Минимальная горючесть
Силикон	Устойчивость к ультрафиолету
Эластомер	Максимальная эластичность

Для производства высоковольтных термоусадочных трубок используют полиолефин.

Цвета

Главная функция окраски ТУТ — маркировка проводов. Как понять, где фаза, если поверхность скрывает жёлтая оболочка? В таких случаях можно использовать прозрачные силиконовые трубки. Они позволяют увидеть изоляцию своими глазами. Второй вариант — взять термоусадку с ключевыми оттенками:

Жёлтый: фаза «A».

Зелёный: фаза «B».

Красный: фаза «C», плюсовой провод постоянного тока.

Синий: нулевой рабочий N, минус постоянного тока.

Жёлто-зелёный: нулевой защитный PE.

Жёлто-зелёный с синими метками: совмещённый нулевой PEN.

Для фазных проводов используют чёрную, коричневую, красную, серую, фиолетовую, розовую, белую, оранжевую и бирюзовую цветовую маркировку.

Производители выпускают трубки «под дерево». Они предназначены только для декоративных целей.

Мы рассказали об основных размерах термоусадок. Дали характеристику материалов и цветового исполнения. Для нагрева трубок советуем использовать строительный фен. Открытое пламя может повредить материал.

Что такое термоусадочная трубка и как ею пользоваться

Главное требование, предъявляемое к электропроводке, — безопасность. Перегрев проводов способен привести к нарушению контактов и даже возгоранию. В особенности уязвимы участки соединения проводников. Избежать аварийных ситуаций позволяет изолирование проводов. Одним из способов изоляции является термоусадка для проводов.

Общая информация и сферы применения

Термоусаживаемая трубка представляет собой пластиковую конструкцию, применяемую для изоляции электрических соединений. Термоусадку используют для восстановления поврежденного изоляционного слоя кабелей, а также предотвращения их механических повреждений в будущем.

Трубки производят из нейлона или полиолефинов, то есть термополимеров, изменяющих размеры вследствие нагревания. Полимер нагревается с помощью горячей воды, воздуха или под открытым пламенем.

Термоусадка выступает в качестве обжимного элемента конструкции. В связи с особенностью технологии, между натянутой изоляцией и неровностями обжимаемого объекта возникают каналы, делающие соединения недостаточно герметичными. Чтобы достичь качественного изолирования, используют трубки с клеем. Во время нагревания клей, переходя в жидкое состояние, нивелирует все неровности.

Для термоусадочных трубок характерен более высокий показатель поперечного коэффициента сжатия в сравнении с продольным коэффициентом. В результате диаметр трубки может сокращаться в несколько раз, а длина — только на 20 %. Качественные термоусадки сокращаются в длину еще меньше — не более чем на 10 %.

Вследствие температурного воздействия увеличивается только нагреваемая часть трубки. Другой ее конец сохраняет изначальные размеры. При уменьшении диаметра термоусадки толщина ее стенок пропорционально возрастает, что и придает изделию изолирующие качества.

Термоусадочные трубки помогают добиться выполнения следующих задач:

Создают надежный изолирующий слой, защищающий от ударов током.
Защищают соединения от механических повреждений.
Термотрубки используют в качестве кембриков (при распайке соединителей), что позволяет маркировать кабели и провода.
Термоизоляция предотвращает развитие коррозии.
Выступают в качестве барьера между соединениями и агрессивными средами.
В автомобилестроении термоусадки применяют для защиты тормозных шлангов и топливных путей.

Разновидности трубок

Термоусадки принято классифицировать по ряду признаков. Прежде всего трубки разделяют по виду материала, из которого они изготовлены:

Полиолефиновые. В основе этого материала — полиэтилен, сшиваемый по химической или радиационной технологии. В состав продукта также входят красители, пластификаторы, ингибиторы горения и ряд других веществ. Полиолефиновые трубки функционируют в диапазоне температур от 50 градусов ниже нуля до 125 градусов выше нуля. Некоторые модификации с особыми добавками способны сохранять рабочие качества при 150 градусах. Полиолефин отличается высокой стойкостью к воздействию бензола и сильных окисляющих препаратов. Полиолефиновые трубки неустойчивы к длительному контакту с горюче-смазочными материалами.
Эластомеры из синтетического каучука. Главная особенность материала — способность сохранять функциональность при повышенных температурах (до 175 градусов). Эластомеры используют при необходимости постоянного взаимодействия с горюче-смазочными материалами. Главный недостаток эластомеров — высокая стоимость. В связи с этим эластомеры применяют редко и только в тех случаях, когда термоусадки из этого материала нечем заменить.
Поливинилхлорид. Для производства термоусадок применяют термопластичный ПВХ. Материал отличается высокими изоляционными характеристиками. Его главный недостаток — незначительный температурный диапазон (от 20 градусов ниже нуля до 80 градусов выше нуля). К тому же, поливинилхлорид токсичен при горении.
Полиэстер. Считается более удачным материалом в сравнении с поливинилхлоридом. Обладает большей прочностью и устойчивостью к агрессивным химическим средам.
Фторополимеры. Современные разработки в области материаловедения позволили создать термоусадки с отличными характеристиками. Речь идет прежде всего о способности фторополимеров сохранять рабочие характеристики при экстремальных температурных режимах. Широкому распространению фторополимеров мешает их высокая стоимость.
Силикон. Термоусадки из силикона отличаются пластичностью и отсутствием токсичных выбросов. Материал характеризуется высокой химической инертностью и электрической прочностью. Недостаток силикона состоит в его невысокой стойкости к разрушительному воздействию органических растворителей. Поэтому такие термоусадки не подходят для контактов с ГСМ.

Термоусадочные трубки классифицируют и по другим характеристикам:

Способ установки. В соответствии с этим показателем трубки подразделяют на клеевые и бесклеевые. Первые содержат слой клея, выступающего в качестве герметика, и после усадки сокращаются в диаметре примерно втрое.
Толщина стенок. Этот показатель определяется материалом, использованным для производства трубки. Термоусадки с толстыми стенками предлагаются без клеевой обработки. Их просто использовать, и они доступны по цене. Также производятся тонкостенные трубки и изделия со стенками средней толщины.
Диаметр. Показатель диаметра (определяется ГОСТом) должен соответствовать аналогичному параметру кабеля. Диаметры могут разниться от 2 до 120 мм.
Коэффициент усадки. Он может колебаться в пределах 200–600 %. В результате усадки меняется диаметр изделия, что нужно учитывать при его установке. Пользоваться трубкой будет проще, если обратить внимание на маркировку: она содержит данные о диаметре изделия до и после усадки.

Для специальных потребностей предлагаются термоусадки с дополнительными возможностями. Например, имеются термоусадочные трубки увеличенных диаметров, с рифленым покрытием, флуоресцентными дополнениями, повышенной электрической плотностью.

Важный параметр термоусадки — ее способность противостоять внешним воздействиям. В соответствии с этим показателем принято выделять следующие свойства термоусадок:

маслостойкость;
инертность к химическим средам;
высоковольтность (некоторые трубки выдерживают напряжение до 1000 В);
светостабилизирующие качества (устойчивость к солнечному излучению);
термостойкость (отсутствие горючести).

По форме термоусадочные трубки бывают круглыми, овальными и сплющенными. Данный параметр никак не сказывается на эксплуатационных качествах термоусадок. Форма трубки влияет лишь на способ ее транспортировки.

Маркировка и размеры

Термоусаживаемые трубки имеют сопроводительную маркировку. Например, маркировка ТУТнг — 3/1 0,4 означает следующее:

ТУТ — сокращение от «термоусадочная трубка»;
цифры до и сразу после дроби указывают на диаметр изделия до и после усадки;
последняя цифра означает толщину стенки трубки;
нг — негорючий материал.

В качестве примера приведем таблицу размеров термоусадок.

Достоинства и недостатки

К достоинствам относят следующие характеристики:

универсальность использования;
простота применения;
плотность прилегания к поверхности после остывания;
повышение механической прочности соединения;
длительный срок эксплуатации.

одноразовое использование;
высокая стоимость по сравнению с обычной изоляционной лентой.

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

Подбирают подходящий типоразмер и марку термоусадочной трубки.
Определяются с количеством материала.
Изучают имеющиеся предложения на рынке.
Подготавливают рабочий инструмент.

Обратите внимание! Выбор инструмента особенно важен, поскольку для разных марок термоусадок разница в рабочей температуре может составлять более сотни градусов.

Для установки трубки можно использовать следующий инструментарий:

Монтаж термоусадки проводится в такой последовательности:

С проводников удаляют грязь, пыль и любые посторонние частицы.
Термоусадку нарезают на отрезки нужной длины.
Далее подготовленный участок термоусадки нужно надеть на целый провод.
С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Операция по нагреву и установке осуществляется по следующему алгоритму:

Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
Трубку слегка растягивают и надевают ее на нужный участок.
Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
На покрываемой поверхности не должно быть острых граней.
Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

Выбор термоусадки

При выборе термоусадочной трубки существенными считаются такие параметры:

изначальный диаметр и эта же характеристика после усадки;
разновидность материала, его устойчивость к воздействию химических сред, а также горючесть;
усадочный коэффициент;
толщина стенки;
наличие или отсутствие клеящего слоя;
цвет термоусадки или прозрачное исполнение.

Особое внимание рекомендуется обращать на возможность взаимодействия термоусадки с горюче-смазочными материалами. Если такой контакт планируется, изделие должно быть масло- и бензостойким.

Изоляция высоковольтных кабелей должна осуществляться специально приспособленными для этого трубками. Они способны выполнять свои функции при напряжении до 1000 В.

При выборе диаметра термоусадки следует исходить из принципа «10.20». Данное правило означает, что минимум усадки не должен быть меньше 10 % от изначального диаметра, а максимум — не более 20 %. Пример исполнения данного правила показан на рисунке ниже.

Обратите внимание! Термоусадочная трубка дает продольную усадку.

Предложения на рынке

В продаже представлено большое разнообразие термоусадочных трубок для любых потребностей. Приобрести термоусадку можно в магазинах светотехнических и электротехнических товаров, у специализированных дистрибьюторов, в интернет-магазинах, а также в электроснабжающих организациях. Трубки предлагают в бухтах, роллах или боксах. Измеряется данный товар в погонных метрах.

В таблице приведены цены на отдельные типоразмеры термоусадок в интернет-магазинах по состоянию на первую половину 2018 года.

Термоусадочные трубки — оптимальный вариант защиты электрических соединений. Они незаменимы, когда нужно обеспечить особую надежность и безопасность изоляции.

Как пользоваться термоусадочной трубкой?

Термоусадочной трубкой (ТУТ) называется деталь, которая под воздействием высоких температур сужается и плотно обхватывает деталь. Такое свойство обеспечивают технические характеристики полимеров, которые служат основным материалом для изготовления трубок для усадки.

Технические характеристики

При выборе термоусадочной трубки нужно ориентироваться на следующие показатели:

усадочная способность (от 1:2 до 1:6);
наличие слоя клея на внутренней поверхности;
материал, из которого изготовлена ТУТ;
цвет.

Если планируется пользоваться деталью после усадки в экстремальных условиях, необходимо учесть ее восприимчивость к высоким и низким температурам, воздействию химических веществ и прямых солнечных лучей.

Термоусадочные трубки обладают следующими преимуществами:

не загораются или сразу же затухают самостоятельно;
служат достаточно долго;
не требуют специальных навыков для применения;
хорошо сопротивляются неблагоприятным воздействиям.

Сравнивая изоляционную ленту и термоусадку, стоит отметить, что изолента со временем может размотаться и оставить на изолируемом материале слой клея. Трубы выглядят более эстетично и их проще снять, просто разрезав вдоль.

Производители изготавливают трубочки разной формы, с толстыми и тонкими стенками, подходящие для эксплуатации в разных условиях.

Как пользоваться термоусадочной трубкой

На термоусаживаемых трубках указываются две цифры через дробь, важно знать, что они значат. Первая – это диаметр до усадки, вторая – после. Рядом могут быть указаны размеры самой трубки и ее цвет.

Для правильного выбора нужно руководствоваться следующим правилом: диаметр покупаемой трубки должен быть шире, чем у провода или детали, на которую она будет надеваться, а диаметр после усадки – уже. Только так можно обеспечить качественную изоляцию.

Если требуется термоусадка со слоем клея внутри, важно тщательно обезжирить провод или деталь перед применением, иначе трубка не приклеится. Поверхность необходимо избавить от острых краев, которые повредят ТУТ. Не стоит использовать термоусаживаемые трубки, на которых есть отверстия или заусенцы.

Прежде чем задаться вопросом, как пользоваться термоусадкой, в первую очередь нужно приготовить инструменты, которые подогреют полимерную поверхность. Температура не должна быть ниже +70, иначе термоусаживаемая трубка не сядет плотно и равномерно. Можно применять:

строительный фен;
газовые горелки;
зажигалки и т.д.

Необходимая для усадки температура указывается на маркировке.

Специалисты, рассказывая, как работать с термоусадочной трубкой, рекомендуют ориентироваться на следующие этапы:

Трубка надевается на провод и смещается в сторону от места соединения проводов. Их нужно предварительно скрутить между собой, затем можно устанавливать трубочку так, чтобы стык проводков находился в середине ее длины.
Прогревание и усадка. Как только термоусадка установлена, можно начинать ее греть. Прогревание начинается с середины, затем можно постепенно двигаться к краям. Нельзя допускать превышения температуры на каких-либо участках, иначе трубка сядет неравномерно. Если внутри был слой клея, то при нагревании он вытечет с краев.
Остужение. Пока термоусадка не остыла, ее нельзя трогать.

Сферы применения

Для чего нужна термоусадочная трубка? Термоусадка необходима для качественной изоляции мест соединения электрических проводов и частей проводников. Кроме проводов, ее используют для защиты от ржавчины и гидроизоляции. С этой целью на внутреннюю часть термоусадок наносится специальный слой клея, позволяющий ей крепиться к металлу или дереву.

Широкий цветовой диапазон позволяет применять термоусадочные трубки не только для защиты или изоляции, но и в качестве пометки для электрокабелей или проводов. Принято следующее обозначение для компонентов трехфазной сети:
