Стабилизатор напряжения для газового котла: функции, типы, критерии выбора

Так ли нужен стабилизатор напряжения для газового котла?

Производители отопительного оборудования жестких требований в вопросе: нужен ли стабилизатор напряжения для газового котла, не ставят. Не откажут вам и в гарантийных обязательствах при поломке газового котла без стабилизатора из-за скачка напряжения. Значительная часть современных моделей не требует от входного напряжения особых условий. Режим работы некоторых моделей позволяет безотказно работать автоматике даже с отклонениями напряжения на 30% от номинального 220V. Но часть отопительного газового оборудования по-прежнему остается чувствительной к характеристикам электрических сетей. Такие котлы электрики или специалисты в обслуживании газового технического оборудования рекомендуют подключать только через «стабик».

Опыт эксплуатации российских котлоагрегатов Лемакс, европейских: Ferroli, отдельных моделей Baxi, Lamborghini, Sime, даже стабильно качественных немецких Vaillant или Viessmann, в условиях с нестабильным электроснабжением приводит к частичной или полной поломке автоматики (выхода из строя электронных модулей, платы управления).

Поэтому решение об использовании стабилизатора к газовому котлу зависит от модели устройства, а именно, степени уязвимости автоматики электромодулей насоса, обеспечивающего циркуляцию теплоносителя, от перепадов сетевого напряжения. Следует также учитывать ориентированность европейских производителей на собственные, более качественные и стабильные электрические сети.

Какой стабилизатор напряжения выбрать для газового котла

Газовые котлы бытового типа рассчитаны на источник питания 220В, 50Гц. Здесь применяется однофазный стабилизатор напряжения.

Основными же критериями выбора должны быть:

разновидность стабилизатора, влияющая на установку его в помещении, где размещено газовое оборудование;

технические и эксплуатационные условия (КПД, шумность, надежность);

Релейные

Простыми по принципу действия и недорогими являются релейные стабилизаторы. Главный элемент в них — трансформатор. После прохождения первичной обмотки входное напряжение автоматом переключается на вторичную обмотку для получения питания около 220V. Переключение обеспечивает реле, которое скрыто герметичным корпусом для исключения искрения.

Таким «стабам» характерны хорошая скорость реакции, устойчивость к перегрузкам, широкий диапазон входного напряжения.

Электромеханические

Эти устройства запрещено эксплуатировать совместно с газовым отопительным оборудованием. Принцип их действия аналогичен релейным, но переключение здесь осуществляется вращающимся токосъемником без изоляции, из-за чего может возникнуть искрение. В случае утечки газа эксплуатация электромеханического «стаба» может привести к взрыву.

Электронные

Переключение в стабилизаторах этого типа обеспечивается работой симисторов или тиристоров. Благодаря небольшим размерам симисторов, по сравнению с реле, их можно установить больше. Так увеличится число ступеней переключения, в конечном итоге точность выходного напряжения будет большей. Электронные модели быстро, бесшумно переключаются, они надежны и долговечны.

Инверторные

Стабилизаторы инверторного типа (с двойным преобразованием) — лучший вариант при подключении газового оборудования к электросети. Такие модели выдают на выходе ток с правильной синусоидой, максимально точное напряжение.

Об оптимальной мощности стабилизатора при установке газового оборудования

Чем выше номинальная мощность любого «стаба», тем больше его цена. Поэтому вариант покупки устройства с максимальной мощностью не рационален. Максимальное значение потребляемой мощности (Вт) указана в инструкции вашего газового отопительного оборудования. Важно не спутать эту характеристику с показателем тепловой мощности газоагрегата, которая выражается в кВт.

Пусковая мощность учитывается во время розжига котла, запуска циркуляционного насоса. При пуске она способна увеличить значение номинальной мощности на 100 Вт. Заложите запасы мощности (специалисты рекомендуют 25-45%) и вычислите оптимально достаточную мощность покупаемой модели стабилизатора.

С учетом того, что мощность газовых котлов 100-180 Вт, вполне достаточен стабилизатор на 400 Вт.

Стабилизатор напряжения для газового котла: виды, критерии выбора и расчет мощности

kotelnaya

В качестве источника теплоснабжения в малоэтажном строительстве часто применяются газовые котлы. Это удобно, достаточно экономично и безопасно. Двухконтурный газовый котёл кроме отопительных функций обеспечивает проживающих в доме горячей водой.

Некоторые газовые отопительные системы требуют подключения к электрической сети, что необходимо для работы блока контроля, управления и автоматики котла. Кроме того, большинство моделей газовых котлов оборудовано циркуляционным насосом с электродвигателем. В продаже имеется большой выбор дорогостоящих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла является важнейшей частью отопительного оборудования.

Содержание:

Необходимость использования стабилизатора

Отопительный газовый котёл представляет собой высокотехнологичное и сложное устройство. Электронные системы этого агрегата очень чувствительны к перепадам напряжения. Статистика показывает, что примерно треть всех неисправностей связана с бросками напряжения в питающей электрической сети. Причём для питания систем управления и автоматики требуется переменное напряжение синусоидальной формы, отличающееся от 220В не более чем на 5-6 %.

stabilizaciya

Такие параметры может обеспечить только качественный и надёжный стабилизатор. Причем, если в отопительной системе используется котёл большой мощности и имеется один или два циркуляционных насоса, то для их питания желательна установка раздельных стабилизаторов.

Типы стабилизаторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радиотехнических и электротехнических устройств используется уже давно. Самым простым устройством такого типа является автотрансформатор со ступенчатой или плавной регулировкой выходного напряжения.

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет.ру.

В настоящее время применяются следующие автоматические системы стабилизации напряжения:

  • Релейный стабилизатор;
  • Стабилизатор с сервоприводом;
  • Тиристорный стабилизатор;
  • Инверторный.
Читайте также:
Чехол для нетбука своими руками

Существуют современные стабилизаторы для дома, использующие принцип широтно-импульсной модуляции, но в системах газового теплоснабжения они используются достаточно редко.

Релейные стабилизаторы

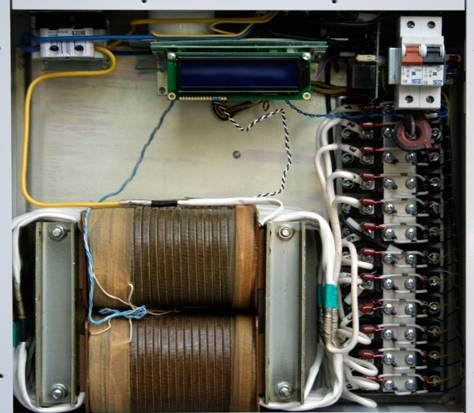

Принцип работы релейного устройства аналогичен работе автотрансформатора. Катушка вольтодобавки, подключаемая к сети, разделена на секции, с которых можно снимать повышенное или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе, включает соответствующее реле.

ustrojstvo-relejnogo-stabilizatora-2

Своими контактами реле подключает к выходу устройства какую-либо из секций. Поскольку релейное устройство работает в дискретном режиме, величина напряжения на выходе может отличаться от 220В в большую или меньшую сторону на 5-8%.

Прибор надёжен в работе, не требует технического обслуживания, и имеет следующие параметры:

  • Регулировка напряжения – ступенчатая;
  • Точность установки – 5-8%;
  • Номинальное входное напряжение – от 190 до 250 В.

Сервоприводные стабилизаторы

Стабилизатор с сервоприводом является электромеханическим устройством. Элементом, регулирующим напряжение, служит металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплён на оси серводвигателя.

Плата управления контролирует входное напряжение и в случае его изменения подаёт сигнал на электромотор. Ротор двигателя поворачивается на определённый угол, изменяя тем самым напряжение на выходе устройства.

Тиристорные

Тиристорный стабилизатор представляет собой полностью электронное устройство. Принцип его работы аналогичен релейному прибору, только секции обмотки трансформатора переключаются не контактами реле, а полупроводниковыми ключами.

Ключи, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор исключительно надёжным. Прибор обеспечивает регулировку напряжения в дискретном режиме, но обладает высокой скоростью срабатывания.

Стабилизатор инверторного типа

Самым прогрессивным стабилизатором считается прибор инверторного типа или стабилизатор двойного преобразования. В нём отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом определённая энергия запасается в конденсаторе. Затем осуществляется обратное преобразование постоянного тока в переменный.

invertornye-stabilizatory

Принцип работы инверторного стабилизатора

Каждый тип стабилизатора имеет свои достоинства и недостатки:

stabilizatory-tipy

  • Релейное устройство отличается низкой стоимостью и хорошей надёжностью, но за счёт ступенчатого переключения, точность установки выходного напряжения невысока;
  • Сервоприводный стабилизатор выдаёт очень точную величину напряжения, но имеет низкую скорость срабатывания и требует постоянного технического обслуживания ввиду быстрого износа элементов, он не рекомендуется для использования с газовым оборудованием, т. к. при износе контакты могут искрить;
  • Тиристорный регулятор обладает мгновенной скоростью срабатывания, но стоит намного дороже релейного стабилизатора;
  • Устройство с двойным преобразованием выдаёт идеальное напряжение, отличается высокой скоростью, точностью и бесшумно в работе.

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла необходимо знать его основные характеристики. Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

  1. Мощность;
  2. Скорость срабатывания;
  3. Точность напряжения на выходе;
  4. Диапазон напряжения на входе.

Кроме этих параметров для потенциального пользователя могут иметь значение стоимость устройства, его надёжность и дополнительные факторы, такие как шум и нагрев.

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет.ру.

  • Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключают нагрузку при значительном превышении входного напряжения. Мощность стабилизатора определяется мощностью газового котла, а если система отопления оборудована циркуляционным насосом, то и мощностью насоса;
  • Скорость срабатывания определяет, насколько быстро стабилизатор отреагирует на изменившееся входное напряжение. В этом смысле самым медленным является прибор с серводвигателем, затем идёт релейный стабилизатор. Электронные устройства осуществляют практически мгновенную коммутацию напряжения так, что риск выхода из строя газового оборудования в этом случае минимален;
  • Газовые котлы зарубежного производства, как правило, рассчитаны на небольшие колебания питающей сети. Эта величина указывается в паспорте на устройство и может являться определяющей при выборе стабилизатора напряжения;
  • Самую высокую точность обеспечивают инверторные и сервоприводные стабилизаторы. В релейных и тиристорных устройствах уровни выходного напряжения коммутируются ступенями через определённые интервалы, что обеспечивает точность установки порядка 5-6%. В большинстве случаев такой точности бывает достаточно для нормальной работы системы контроля и автоматики газового котла;

stabilizatory-dlya-kotlov

  • Важным параметром любого стабилизатора является допустимый диапазон входного напряжения. В зависимости от конструкции, стабилизирующие устройства могут поддерживать постоянное напряжение на выходе лишь при определённых пределах входного напряжения;
  • Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указывается в паспорте на изделие и может немного отличаться. Если сетевое напряжение значительно отклонилось от допустимого, электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;
  • По стоимости, различные по конструкции стабилизаторы могут значительно отличаться. Мощные тиристорные или инверторные стабилизаторы стоят в несколько раз дороже релейных, но это окупается их высокой надёжностью и полным отсутствием шума при работе;
  • Для удобства пользователей большинство моделей стабилизаторов оборудуются светодиодными индикаторами режимов работы и дисплеем, где индицируются некоторые цифровые параметры.
Читайте также:
Что нам стоит дом построить: фундамент из блоков своими руками

Расчёт мощности

Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.

В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).

stabilizatory-dlya-kotlov-otopleniya

Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.

Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса×3) × 1,3

  • Цифра «3» предполагает бросок пускового тока электродвигателя;
  • «1,3» – это поправочный коэффициент.

Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет.ру.

Какой стабилизатор подойдет для газового котла?

Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

  • 20% резерв по мощности;
  • Защиту от превышения напряжения, короткого замыкания и перегрузки;
  • Форму выходного напряжения близкую к синусоидальной;
  • Функцию автоматического перезапуска;
  • Индикацию параметров и режимов работы.

Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.

Где продаются такие стабилизаторы?

apc-2000

На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.

Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.

Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!

Какой лучше стабилизатор напряжения для газового котла: критерии выбора

Узнайте, нужен ли стабилизатор напряжения для стабильной работы газового котла и как правильно его подобрать.

Большинство современных газовых котлов оборудованы встроенной системой автоматики, которая контролирует работу важных узлов агрегата, а также позволяет грамотно расходовать газ. Однако, для автоматизации процессов отопительного оборудования необходимо электроснабжение, которое в наших условиях не всегда отличается стабильностью.

Чтобы обеспечить грамотную эксплуатацию электроники теплогенератора и, в первую очередь, конденсационного газового котла применяется стабилизатор напряжения сети.

О том, как правильно выбрать стабилизирующее устройство, расскажем в этом материале. Также проведем обзор производителей популярных марок стабилизаторов напряжения.

Основные критерии выбора стабилизатора напряжения

Выбирая устройство стабилизации напряжения сети, стоит обратить внимание на ряд технических характеристик оборудования.

Мощность прибора

Стабилизаторы напряжения

Данный показатель определяет суммарную мощность всех подключенных к стабилизатору электроприборов и общую нагрузку на стабилизирующее устройство. Эта характеристика рассчитывается в ВА (Вольт-Амперах), т.к. к стабилизатору может подключаться техника с разным коэффициентом мощности.

Чтобы определить этот показатель и рассчитать необходимую мощность преобразователя входного напряжения, необходимо суммировать номинальную электрическую мощностью оборудования (указывается в паспорте прибора): газового котла, подключенных циркуляционных насосов, если есть таковые, и др. Чтобы перевести Ватты (Вт) в Вольт-Амперы (ВА), полученную цифру умножают на 0,7-0,9 (в зависимости от типа техники).

Также к расчетной мощности стабилизатора рекомендуется прибавлять небольшой запас (30%), т.к. при запуске газового котла или насоса наблюдается кратковременное увеличение пусковой мощности оборудования.

Пример*:

Агрегат ARISTON GENUS ONE SYSTEM 24 кВт вместе 2-мя подключенными циркуляционными насосами Unipump LPA 20-40 B 130 потребляют суммарно 80+22*2=124 Вт. Значит, для обеспечения оптимальной работы оборудования необходим стабилизатор напряжения 124*1,3*0,7=113 ВА.

Читайте также:
Утепление железного гаража изнутри своими руками

*Данный расчет носит информативный характер. Чтобы рассчитать необходимую мощностью оборудования, рекомендуем обратиться к специалистам компании «Прогреем».

Диапазон входного напряжения

При выборе стабилизатора необходимо определить возможные изменения в подаче электричества. Какая может быть амплитуда скачков давления, можно выяснить при помощи обычного вольтметра.

Если нет возможности определить диапазон отклонения в электросети, то рекомендуется приобретать стабилизатор напряжения с максимально широким диапазоном входного сигнала. Как правило, он может снижаться до 145-105 В. А также могут наблюдаться скачки напряжения вплоть до 265-280В.

Время отклика стабилизатора

На сколько быстро устройство определит возможные изменения сигнала электросети и выровняет выходное напряжение, зависит от скорости срабатывания прибора. Оно может быть в пределах 2-20 мс. Тем не менее не для всех газовых котлов важна данная характеристика. Большинство теплогенераторов со встроенной системой самодиагностики срабатывают на изменения входного сигнала электросети только в течение 8-10 мс.

Точность стабилизации

В зависимости от типа стабилизатора напряжения данный показатель может варьироваться в пределах 5-10%, что является допустимым для многих газовых агрегатов. Тем не менее рекомендуется выбирать устройства стабилизации входного сигнала с погрешностью не более 5%. Это позволит обеспечить эффективную работу отопительного оборудования без потери качества отопления.

Обратите внимание, что при полном отсутствии электричества стабилизатор уже не поможет. Для таких ситуаций дополнительно приобретается источник бесперебойного питания (ИБП).

Чтобы не ошибиться в выборе, рекомендуем ознакомиться с «Основными критериями подбора ИБП».

Какой тип стабилизатора напряжения лучше?

Стабилизатор с газовым котлом

Бюджетные устройства отличаются простотой конструкции, которая включает трансформатор и релейные переключатели, реагирующие на изменения входного сигнала сети. Стабилизаторы отличаются широким диапазоном входного напряжения, характеризуются долговечностью и износостойкостью. Однако, погрешность стабилизации таких приборов очень большая.

Электромеханический.

Так называемые «сервоприводные» устройства, за изменение напряжения в которых отвечает сервомотор. Он изменяет положение угольных щеток на витках трансформатора и тем самым отвечает за плавное срабатывание прибора на изменения в электросети. Тем не менее, при резких скачках напряжения время срабатывания такого устройства снижается. К тому же такой тип стабилизатора не рекомендуется устанавливать в непосредственной близости с газовыми котлами, т.к. при утечке газа возрастает вероятность его воспламенения.

Инверторный.

Стабилизаторы двойного преобразования характеризуются чистой синусоидой на выходе и высокой точностью стабилизации. Такие устройства преобразуют входной переменный ток в постоянный и изменяют на переменный ток необходимой мощности на выходе. Главным недостатком такого прибора является его высокая стоимость.

Обратите внимание, только инверторный тип стабилизатора напряжения может преобразовать частоту входного напряжения в чистую синусоиду на выходе. В качестве альтернативы можно установить онлайн-ИБП.

Какой фирмы стабилизатор напряжения лучше выбрать?

Энергия

Устройства стабилизации напряжения

Стабилизаторы российского производителя представлены широкой линейкой приборов бытового и промышленного назначения. Устройства отличаются неограниченным рабочим ресурсом, низким уровнем шума, устойчивостью к перегрузкам. Модели Voltron позволяют подключить как газовый котел, так и другую бытовую технику в доме. Приборы автоматически отключаются при выходе напряжения за пределы рабочих диапазонов.

Бастион (Teplocom)

Устройства стабилизации напряжения сети российского производства. Приборы подходят для подключения газовых котлов как в частных домах, так и на промышленных, складских и иных производственных участках. На рынке стабилизаторы представлены релейными, инверторными устройствами. Все модели имеют защитное отключение при авариях в сети и выходе сигнала электросети за пределы рабочего диапазона с автоматическим восстановлением.

Rucelf

Оборудование российского производителя характеризуется широким диапазоном стабилизации и высокой скоростью срабатывания. Стабилизаторы напряжения Руселф подходят к белорусским условиям эксплуатации газовых агрегатов и значительно продлевают срок службы теплогенераторов.

Штиль

Устройства стабилизации популярного бренда отличаются широким диапазоном входного напряжения и высокой точностью. Приборы обеспечивают идеальную синусоиду выходного сигнала, а также эффективную работу как одного теплогенератора, так и группы приборов. Отличительные черты оборудования: низкий уровень шума, фильтрация помех, автоматическое восстановление работоспособности после аварий.

На качество электроснабжения могут также влиять надежность электропроводки и плохое соединение контактов. Поэтому прежде чем выбирать стабилизатор напряжения, рекомендуем проконсультироваться с опытными специалистами компании «Прогреем». У нас большой опыт работы: вы знаем все о том, что продаем.

А вы используете стабилизаторы напряжения для защиты вашего оборудования и техники? Делитесь мнением в комментариях, важны и нужны ли такие устройства.

Стабилизатор напряжения для газового котла: нюансы выбора оборудования

Нестабильная работа системы электроснабжения часто становится причиной преждевременного выхода из строя отопительного оборудования. Приобретая стабилизатор напряжения для газового котла, можно защитить технику от неблагоприятных факторов. Предлагаем разобраться с назначением и существующими разновидностями подобных устройств.

Защитить газовый котёл от скачков напряжения довольно просто

Читайте в статье

Назначение стабилизатора напряжения для газового котла

Любой современный газовый котёл сложно представить без автоматики и электроники, поддерживающей его работоспособность и гарантирующей изменение параметров работы в строго заданном диапазоне. Чтобы такое оборудование работало стабильно, следует обеспечить постоянное напряжение на входе. К сожалению, в российских реалиях это достаточно сложно сделать. Скачкообразное изменение выходных параметров может стать причиной выхода из строя газового котла.

Читайте также:
Строим фундамент на глине

Значение выходного напряжения варьируется в узком диапазоне

Исправить подобную ситуацию поможет установка стабилизатора напряжения. Данный преобразователь корректирует входные параметры системы, приводя их к показателям, соответствующим требованиям газового котла. В результате, даже при существенном изменении параметров, на вход отопительного оборудования подаётся напряжение 220 В с идеальной синусоидой.

Газовый котёл сохраняет работоспособность при значительных скачках напряжения

Газовый котёл сохраняет работоспособность при значительных скачках напряжения

Как работают стабилизаторы напряжения различного вида: конструкция и отличительные особенности

Принцип работы стабилизатора, способ управления входными и выходными параметрам напрямую зависит от конструкции прибора. Предлагаем разобраться в существующих разновидностях и их отличительных особенностях.

Конструктивное исполнение устройства влияет на принцип его работы

Конструктивное исполнение устройства влияет на принцип его работы

Релейный

В состав стабилизаторов этого типа входит специальное реле, обеспечивающее переключение между обмотками трансформатора. Такое конструктивное исполнение позволяет отказаться от движущихся частей, обеспечив достаточную надёжность устройства. Характеристики релейного стабилизатора определяются количеством ступеней автотрансформатора. Выбирая подходящую модель, следует соотнести её чувствительность и диапазон регулировок с характеристиками котла.

Специальное реле позволит переключиться между обмотками трансформатора

Специальное реле позволит переключиться между обмотками трансформатора

Электромеханический

Принцип работа стабилизаторов данного типа заключается в перемещении по контактам вольтодобавочного трансформатора токосъёмной щётки. Её движение осуществляется через сервопривод. Такое конструктивное исполнение позволяет регулировать напряжение в широких пределах. Но эксплуатация подобных устройств возможна исключительно в тёплом помещении. Кроме того, в процессе эксплуатации необходимо периодически менять щётки и выполнять чистку устройства, так как оно достаточно чувствительно к наличию пыли.

Эксплуатация стабилизатора возможна только при положительной температуре

Эксплуатация стабилизатора возможна только при положительной температуре

Симисторный

Для изменения силы тока в симисторных устройствах используются полупроводниковые приборы – тиристоры. Подобные изделия иногда называют тиристорными. Благодаря такой конструкции, удаётся добиться высокой точности стабилизатора. Он срабатывает намного быстрее, работает безотказно и бесшумно. Он не столь чувствителен к условиям эксплуатации, но имеет высокую стоимость.

Симисторный отличается быстрой реакцией

Симисторный отличается быстрой реакцией

Двойного преобразования

У подобных стабилизаторов нет массивного трансформатора. Ток, подаваемый от сети, выпрямляется. Его значение поднимается или опускается до требуемого уровня. Затем выполняется обратное преобразование. Благодаря дополнительному накоплению энергии, удаётся улучшить характеристики стабилизатора.

Устройство отличается компактными размерами

Устройство отличается компактными размерами

Выбираем стабилизатор напряжения для газового котла: основные критерии

Чтобы стабилизатор напряжения полностью отвечал предъявляемым к нему требованиям, к его выбору следует подойти со всей ответственностью. Существует ряд критериев, которые следует обязательно учитывать при этом. Предлагаем с ними познакомиться.

Выбор модели зависит от характеристик газового котла и места установки

Выбор модели зависит от характеристик газового котла и места установки

По техническим параметрам

Характеристики стабилизатора имеют важное значение для выбора подходящей модели. Определившись с видом, следует обратить внимание на следующие параметры:

  • фазность. Как правило, речь идет об однофазных устройствах. Но бывают исключения. Если стабилизатор планируется установить в мастерской или гараже, может потребоваться трёхфазная модель;
  • диапазон входного и выходного напряжения. Данный параметр зависит от будущего месторасположения устройства. Зачастую, необходимый диапазон можно определить самостоятельно, делая замеры напряжения на протяжении нескольких суток;
  • быстродействие. Внимание заслуживает скорость и время срабатывания;
  • форма выходного напряжения;
  • мощность. Параметр зависит от аналогичного параметра газового котла и сопутствующего напряжения.

Наиболее востребованы однофазные модели

Напряжение может меняться в широком диапазоне

Выходное напряжение должно иметь различную форму

Выходное напряжение должно иметь различную форму

Внимание! Зная суммарное значение мощности, чтобы получить оптимальное, следует увеличить его на 30%.

По защитным функциям

Длительность эксплуатации стабилизатора в системе отопления зависит от наличия функции защиты от перегрузки. В этом случае можно не опасаться, что при слабом входном напряжении, когда устройство будет работать на пределе своих возможностей, стабилизатор не перегорит. Также защита должна срабатывать и при перегреве устройства.

Выходная мощность зависит от подключаемого оборудования

Выходная мощность зависит от подключаемого оборудования

Ведущие производители

Качественные и надёжные модели, отвечающие современным требованиям, можно найти в каталоге многих производителей. Внимание заслуживают стабилизаторы, выпущенные под товарным знаком:

  • «Штиль». Отечественные производители предлагают качественные модели, однако их стоимость сложно назвать оптимальной;
  • «Ресанта». В каталоге производителя представлено востребованное оборудование по приемлемой цене с оптимальными техническими характеристиками.

Следует знать! Под товарным знаком «Ресанта» выпускается продукция латвийского и китайского производителя. Последняя отличается низким качеством изготовления.

  • «POWERCOM». Высокоточные электронные приборы обеспечивают эффективную стабилизацию тока, имеющую погрешность всего 5%;
  • «Sven». Финская компания предлагает качественнее релейные стабилизаторы. Компактные модели обеспечивают регулировку в широком диапазоне;
  • «Teplocom». Эту продукцию предлагает отечественный производитель «Бастион». Выбор может быть сделан в пользу устройств, подходящих для внутренней и внешней установки. Погрешность стабилизаторов составляет 8%. Предусматривается защита от молний.

«Теплоком» – представитель отечественной продукции

«Теплоком» – представитель отечественной продукции

Популярные модели

Даже зная основные критерии выбора, бывает сложно отдать предпочтение конкретной модели. Предлагаем познакомиться со стабилизаторами, пользующимися особой популярностью у пользователей.

Ресанта ACH-500/1-Ц: рейтинг 4,1/5

Китайский стабилизатор релейного типа с мощностью 0,5 кВт. Четырёхступенчатое регулирование. На выходе напряжение 160–240 В. Время срабатывания – 7 мс. Предусмотрена защита от перегрева, короткого замыкания, скачка напряжения и помех. Подключение через вилку евростандарта, имеющую заземление. Низкая стоимость делает модель востребованной у многих потребителей. Однако, из-за использования некачественных комплектующих и материалов, некоторые устройства имеют ограниченный срок службы и часто демонстрируют нестабильную работу.

Читайте также:
Трубная резьба: виды, размеры, ГОСТы, таблицы резбь

Стабилизатор напряжения для газового котла: нюансы выбора оборудования

Отзыв о модели Ресанта ACH-500/1-Ц:

Подробнее на Отзовик: https://otzovik.com/review_613608.html

Штиль ИнСтаб IS550 Рейтинг 4,8/5

Стабилизатор двойного преобразования, формирующий на выходе напряжение 90–310 В, что делает возможной её эксплуатацию в регионах с нестабильным электроснабжением. Допускает эксплуатацию при температуре 5º–40ºС. Имеет мощность 0,4 кВт. Мгновенная реакция. Производителем гарантирована точность стабилизации в пределах 2%. Подключение осуществляется через евророзетку. Бесшумная работа за счёт отсутствия вентилятора. Предусмотрен встроенный сетевой фильтр.

Стабилизатор напряжения для газового котла: нюансы выбора оборудования

Отзыв о модели Штиль ИнСтаб IS550:

Подробнее на Отзовик: https://otzovik.com/review_7216997.html

Энергия APC 500: рейтинг 4,5/5

Релейное устройство мощностью 0,35 кВт, рассчитанное на входное напряжение 85–270 В. Четырёхступенчатая регулировка. Допускает эксплуатацию при температуре 5º–40ºС. Реакция устройства составляет 10 мс. Две розетки CEE 7/4. Стабилизатор отечественного производителя изготавливается в металлическом корпусе. Обладает достаточным уровнем пожаробезопасности. Качественная, аккуратная сборка.

На передней панели устройства предусмотрены два цифровых вольтметра, позволяющих отследить входные и выходные параметры. Тем самым, газовый котёл защищается от неблагоприятных условий эксплуатации.

Стабилизатор напряжения для газового котла: нюансы выбора оборудования

Отзыв о модели Энергия АРС-500:

Подробнее на ЯндексМаркет: https://market.yandex.by/product–stabilizator-napriazheniia-energiia-apc-500/12717037/reviews?track=tabs

Rucelf Котёл-600: рейтинг 5/5

Релейный стабилизатор мощностью 0,6 кВт актуален при входном напряжении 150–250 В. Допускает эксплуатацию при температуре 0º–45ºС. Реагирует через 20 мс. Четырёхступенчатая регулировка. Подключение через евророзетку. Сборка изделий российского производителя осуществляется в Китае, но, при этом, обеспечиваются оптимальные характеристики. Металлический корпус. Монтируется на стену. Подходит для всех типов газовых котлов.

На лицевой панели предусмотрен цифровой вольтметр, отображающий либо входное, либо выходное напряжение. Для переключения режима отображения используется специальная красная кнопка. Стабилизатор работает тихо.

Предлагаем посмотреть следующее видео, чтобы оценить дизайн и конструктивные особенности представленной модели:

Стабилизатор напряжения для газового котла: цели использования, типы и их характерситики

stabilizator dlya gazovogo kotla

Одним из самых нужных бытовых устройств в загородном доме является система отопления, состоящая из газового котла с электронным блоком управления и, возможно, циркуляционного насоса для ротации теплоносителя.

Система отопления является весьма требовательной к качеству напряжения, поэтому стабилизатор напряжения для газового котла должен отвечать достаточно жёстким требованиям.

Для чего нужен стабилизатор в системе отопления?

В частных домах обычно устанавливаются отопительные котлы зарубежного производства, которые могут очень легко отказать в том случае, если напряжение сети будет значительно отличаться от номинала. В загородной местности такие отклонения случаются постоянно, но даже если дом расположен в черте города, никакая техника не застрахована от сильных отклонений сети. Чаще всего броски напряжения происходят в вечернее время, когда закрывается большинство учреждений и предприятий, не имеющих ночной смены.

Стабилизаторы для котлов

Блок управления импортного газового котла очень чувствителен даже к небольшим изменениям напряжения. Там имеется система автоматики, которая при бросках напряжения сети может заблокировать работу котла отопления, а его разблокировка и перезапуск могут выполнить только мастера из сервисного центра.

Циркуляционный насос, который является составной частью отопительных систем, так же нуждается в стабильном напряжении сети, поэтому использование автономной системы обогрева без стабилизатора напряжения вообще недопустимо в принципе. Чтобы понять, какой стабилизатор напряжения лучше для газового котла, нужно ознакомиться с характеристиками разных типов устройств.

Схема подключения стабилизатора в системе отопления

Виды современных стабилизаторов

Некоторые типы стабилизаторов, которые еще недавно пользовались большим спросом, в современной практике не применяются как устаревшие. Промышленностью выпускаются стабилизаторы трёх основных типов. Основным элементом у них является силовой трансформатор, а вся разница заключается в механизме коррекции напряжения сети:

  • Стабилизаторы релейного типа;
  • Электронные стабилизаторы;
  • Электродинамические стабилизаторы.

Релейные стабилизаторы

В стабилизаторах релейного типа изменение напряжения сети осуществляется за счёт коммутации обмоток трансформатора с помощью реле. Количество реле определяет число ступеней регулировки, которое у качественных моделей может достигать девяти.

Релейный стабилизатор принцип работы

Качественные релейные стабилизаторы, например, от российской компании «Энергия», обеспечивают на выходе форму сигнала близкую к классической синусоиде, что позволяет использовать такие устройства для питания циркуляционных насосов. Скорость коммутации обычно не превышает 10 мс, а точность находится в интервале 8-10 %, что соответствует параметрам нормальной электросети.

Стабилизаторы электронного типа

Электронный стабилизатор конструктивно отличается от релейного стабилизатора только системой отвечающей за коррекцию напряжения. Коммутация обмоток и, соответственно, изменение напряжения на выходе устройства обеспечивается не электромеханическими реле, а полупроводниковыми ключами.

Скорость срабатывания и реакция на изменение напряжения на входе выполняется за более короткий промежуток времени, чем у релейного стабилизатора. Эта величина может находиться в интервале от 4 до 6 мс.

Электронный стабилизатор выполняет не плавную, а дискретную стабилизацию, поэтому точность установки обычно не превышает 6-8 %. Некоторые модели могут выдавать гладкую синусоиду, но недорогие стабилизаторы сильно искажают форму выходного сигнала, что ограничивает их применение в системах отопления.

Сервоприводный стабилизатор

Электродинамический или сервоприводный стабилизатор регулирует величину напряжения на выходе с помощью серводвигателя. На его роторе установлена графитовая щётка, которая может перемещаться по неизолированной обмотке тороидального трансформатора, увеличивая или уменьшая напряжение на выходе. Управление работой двигателя осуществляется блоком контроля напряжения.

Сервоприводный

Такой стабилизатор обеспечивает плавную и точную коррекцию напряжения. Отклонение от номинала может не превышать 1-2%. Главным недостатком такого устройства является низкая скорость нормализации напряжения. Сервоприводные стабилизаторы, в отличие от других моделей, не имеют ограничения по нагрузке и могут работать с очень мощными потребителями.

Читайте также:
Установка панелей мдф своими руками. Монтаж стеновых панелей мдф для внутренней отделки своими руками, как

Выбирая стабилизатор для газового котла, следует учитывать требования к параметрам напряжения сети, которые можно найти в технической документации на устройство. Некоторые модели очень критично реагируют даже на небольшие перебои в энергоснабжении. При пропадании напряжения микроконтроллер газового котла может отключить всю систему. Для перезапуска блока автоматики потребуется вмешательство специалистов.

Если электронная система управления котлом допускает пропадание фазы на 10-40 мс, то оптимальным вариантом для такого оборудования будет применение релейного стабилизатора. Если требования более жёсткие, придётся выбирать качественный электронный стабилизатор на тиристорах, что будет несколько дороже.

Критерии выбора стабилизатора

Стабилизатор ля котла отопления

Стабилизаторы напряжения кроме достоинств и недостатков, свойственных каждому типу имеют общие технические характеристики:

  • Число фаз;
  • Допустимая мощность нагрузки;
  • Скорость нормализации напряжения;
  • Точность установки;
  • Входной диапазон напряжения;
  • Форма выходного напряжения;
  • Интервал рабочих температур.

Индивидуальные системы отопления обычно рассчитаны для питания от однофазной сети. Мощность нагрузки – это важнейшая характеристика любого стабилизатора. Этот параметр определяет, какие по мощности нагрузки можно будет подключить к блоку стабилизации.

Определение требуемой мощности стабилизатора

Для определения требуемой мощности стабилизатора нужно отдельно подсчитать активную и реактивную нагрузки. В данном случае схема управления это активная нагрузка, а вентилятор и циркуляционный насос – реактивная. Мощность компактного отопительного котла обычно варьируется от 50 до 200 ватт, а циркуляционный насос может иметь мощность 100-150 ватт. Часто в документации указывается тепловая мощность насоса.

Чтобы узнать полную мощность, нужно тепловую мощность разделить на косинус фи, а если он не указан, то на коэффициент 0,7 (Р тепловая/Cos ϕ или на 0,7). В момент включения насоса потребляемый ток возрастает примерно в три раза. Это продолжается не более пяти секунд, но учитывать пусковой ток нужно обязательно, поэтому результат умножается на три.

После подсчёта всех мощностей данные суммируются и умножаются на поправочный коэффициент 1,3. В результате формула будет выглядеть следующим образом:

Мощность стабилизатора = Мощность блока автоматики + (мощность насоса*3 + мощность вентилятора*3)*1,3.

Какой стабилизатор выбрать для газового котла отопления

Самым быстрым стабилизатором является электронное устройство на тиристорах, а самым медленным – электромеханический прибор с серводвигателем. Сервоприводный стабилизатор не успеет отработать мгновенное изменение напряжения сети, и блок управления котла выйдет из строя.

Точность установки напряжения не является важным параметром, поскольку даже дешёвый стабилизатор для газового котла обеспечивает точность ± 10 %, а эта величина соответствует отечественному стандарту.

Современные стабилизаторы могут нормально работать в диапазоне от 105-110 вольт до 250-265 вольт, что вполне достаточно даже для неблагополучной сельской местности. Форма выходного напряжения играет важнейшую роль при работе с реактивной нагрузкой. Искажённая синусоида вызывает перегрев электродвигателя и полный его отказ.

Самым неприхотливым стабилизатором по отношению к температуре, является электронный прибор с тиристорным управлением. Его можно эксплуатировать в диапазоне от -40 до +50 градусов.

Заключение

Подводя итоги, можно сделать однозначный вывод – лучший стабилизатор для газового котла — это тиристорный прибор с микропроцессорным управлением, который обеспечивает на выходе ровную синусоиду.

В большом доме со сложной системой отопления, обычно имеется несколько насосов для перемещения теплоносителя, поэтому специалисты рекомендуют в таких случаях, установить два стабилизатора, один из которых будет обеспечивать качественным напряжением автоматику котла отопления, а другой работать только на циркуляционные насосы. Это намного повысит надёжность системы.

Стабилизатор напряжения для газового котла: какой купить для дома?

Электроника современных газовых котлов очень чувствительна к перепадам напряжения в сети. Для ее защиты необходим хороший стабилизатор напряжения. Какой стабилизатор напряжения выбрать для газового котла? CHIP расскажет, на что стоит обратить внимание при выборе.

Стабилизатор напряжения для газового котла: какой купить для дома?

Многие современные газовые котлы имеют электронику, которая способна регулировать время включения/отключения котла и температуру в разных контурах, благодаря чему тепло подается в нужное время в нужном месте. Однако сама по себе электроника очень чувствительная к перепадам напряжения, и при резком скачке может выйти из строя. Чтобы обезопасить электронику газового котла и не ремонтировать ее потом, нужно установить хороший стабилизатор напряжения. Какой стабилизатор напряжения лучше для газового котла взять домой? CHIP расскажет, на что стоит обратить внимание при выборе.

Тип стабилизатора

Сам по себе прибор предназначен для стабилизации входного напряжения и выдачи его в сеть в виде 220 или 380 В (выходное напряжение). Выбор стабилизатора напряжения для газового котла начинается с подбора типа (конструктивного исполнения) устройства:

  • Релейный. Релейные стабилизаторы имеют трансформатор с группой контактов, каждый из которых отвечает за определенное входное напряжение. То есть переключение между контактами осуществляется ступенчато. Само же переключение выполняет собственно реле. Релейные приборы имеют широкий диапазон значений входного напряжения и довольно быстро срабатывают на скачки напряжений. Однако погрешность у них немаленькая, поэтому для слишком больших и частых скачков лучше не использовать. Если стабилизатор будет стоять только для котла, тогда все отлично, а если часто пользуетесь сварочником, тогда лучше взять другой тип. Также они довольно шумные, поэтому лучше их ставить в отдельное помещение (котельную). Подавляющее большинство устройств имеют именно релейное исполнение. Штиль R 600 является примером хорошего стабилизатора, причем на две розетки.
  • Тиристорные и семисторные. Здесь переключение контактов выполняют полупроводники — тиристоры и семисторы. Они способны, как соединять цепь, так и размыкать ее. Благодаря этому можно подключать к прибору мощные потребители. В отличие от релейных моделей, тиристорные менее шумные при переключении контактов и имеют высокую точность срабатывания. Однако для них требуется дополнительное охлаждение, так как они сильно греются. Из-за такого дополнительного охлаждения устройства получаются более дорогими и громоздкими.
  • Инверторные. Инверторные или «двойного преобразования» стабилизаторы являются лучшими в качестве передаваемого выходного напряжения. При помощи выпрямителя ток преобразуется из переменного в постоянный, а затем благодаря инвертору, обратно в переменный. Это позволяет получить высокоточный сигнал на выходе при плохом непостоянном сигнале на входе. Инверторные стабилизаторы отлично подходят не только для газовых котлов, но и для электроники и бытовых приборов. Главным их недостатком есть немаленькая стоимость, но этот момент не критичен, если нужно сохранить жизнеспособность котла и электроники. Из хороших и относительно недорогих можем посоветовать Бастион Teplocom ST-400 Invertor — хорошо работает с котлами разных производителей.
  • Электромеханические. Регулировка напряжения здесь осуществляется сервомотором, который двигает угольную щетку по обмоткам трансформатора. Такое конструктивное решение обеспечивает плавность переключения. Однако есть взаимосвязь между силой скачка и скоростью срабатывания: чем сильнее скакнуло напряжение, тем больше витков щетке нужно пройти по обмотке. То есть при больших скачках увеличивается время отклика. Если в вашей сети небольшие и нечастые скачки, тогда электромеханический агрегат вам подойдет. Например, можно купить Ресанта АСН-500/1-ЭМ. В противном же случае возьмите релейный или инверторный аппарат.
  • Комбинированные (гибридные). Это смесь релейных и электромеханических агрегатов. Небольшие скачки устраняет сервомотор, а от высоких защищает реле. Такие аппараты значительно лучше, чем чисто релейные или электромеханические. Однако стоят больше обоих. В наш рейтинг стабилизаторов напряжения для газового котла обязательно войдут комбинированные модели.
Читайте также:
Фундамент после заливки

Также существуют еще феррорезонансные устройства. Однако они уже устарели и довольно редко используются в работе, поэтому на них останавливаться мы не будем.

Мощность стабилизатора напряжения

На каждом приборе указывается характеристика мощности. По сути она показывает, какую общую нагрузку может выдержать устройство. Однако заметьте, что мощность указывается не в привычных ваттах, а в вольт-амперах, так как учитывается, как активная, так и реактивная мощность.

Пирометры для дистанционного замера температуры: лучшие модели с высокой точностью

Рассчитать мощность стабилизатора просто: достаточно взять сложить мощности котла и насоса в ваттах, а затем умножить сумму на коэффициент запаса 1,3. То есть, например, для котла с потреблением 200 Вт и насоса на 70 Вт мощность стабилизатора должна быть такой:

(200 + 70) * 1,3 = 351 ВА.

Точность выходного напряжения

Различные приборы выдают выходное напряжение разной точности. Лучше всего с этим справляются инверторные агрегаты, у которых погрешность в среднем составляет 2 — 4 %. Электромеханические и комбинированные также весьма точны. Для газового котла лучше всего брать прибор с точностью выходного напряжения от 1 до 5 %. Даже при 5 % отклонение от 220 В в любую из сторон будет составлять 11 В — не так критично для котла. Стоит правда отметить, что найти в продаже стабилизатор с погрешностью всего 1 % будет проблематично, так как это обычно дорогие устройства для трехфазных потребителей.

Время отклика

Время отклика или скорость срабатывания системы – это важный показатель, которым наделен каждый стабилизатор напряжения для газового котла. Как выбрать прибор по времени отклика? Отметим, что скорость срабатывания влияет на время, за которое стабилизатор изменит входное напряжение (скачок) под 220 или 380 В.
Помните, что не для всех приборов требуется минимальное время срабатывания, поэтому не стоит гнаться за этим показателем. Для котла нормальным будет время отклика от 20 до 60 мс. Поэтому можно брать устройство в этом диапазоне.

Дополнительные функции и возможности стабилизаторов

Помимо главного назначения устройств по нормализации напряжения, у них есть дополнительные функции и возможности, которые могут повлиять на то, какой стабилизатор выбрать для газового котла. Вот основные:

  • Розетки. Помимо обычных розеток без заземления, бывает, что прибор оснащается розеткой с заземляющим проводником для холодильников, стиральных машин и другой техники требующей заземления. Есть модели, которые оборудованы розеткой для компьютерной техники формата IEC 320 C13. Большинство пользователей конечно же не будут подключать к одному стабилизатору и котел, и компьютер. Однако, если вдруг такая необходимость возникнет, тогда стоит купить модель с двумя розетками разного типа.
  • Защита от перегрева. Защита представляет собой термодатчик, который отключает прибор при достижении им критической температуры. В более продвинутых моделях есть дополнительный сигнализатор, который начинает пищать на подходе устройством к критической температуре, то есть еще до фактического отключения. В особенности важно, чтобы такая защита была в устройствах тиристорного и семисторного типа.
  • Защита от высокочастотных помех. В таких моделях стоит специальный фильтр, который задерживает высокочастотные помехи, возникающие в сети. Для котлов такие помехи не страшны, поэтому если покупаете стабилизатор только для отопления, тогда защита от ВЧП вам не нужна. А вот для компьютерной техники советуем брать модель с таким фильтром. Похвастаться такой защитой может простой недорогой стабилизатор SVEN VR-L1500.
  • Защита от короткого замыкания. Она отключит полностью прибор при возникновении КЗ на линии. Это не просто всплеск напряжения, а высокое КЗ, которое невозможно стабилизировать, и которое может навредить оборудованию. Чаще всего КЗ возникает на воздушной ЛЭП, поэтому жителям частных домов полезно иметь как раз-таки прибор с защитой от КЗ.
  • Настенный монтаж. Обычно в комплекте идут дополнительные крепежи, с помощью которых можно подвесить прибор на стену. Это значительно экономит место на полу и упрощает его эксплуатацию, так как не нужно нагибаться, чтоб посмотреть показания напряжения или что-то переключить. Не все модели могут крепиться на стену, поэтому этот параметр стоит уточнять у конкретного продавца.
Читайте также:
Фахверковые дома – фото

  • Ручки и колесики для транспортировки. Легкие приборы редко оснащаются рукоятками, так как их и так несложно переносить. А вот тяжелые оснащаются ручками для переноса. Совсем уж очень габаритные оборудуются колесиками, позволяющими катить стабилизатор. Однако стоит отметить, что модели с колесиками — это обычно огромные устройства для трехфазных потребителей, используемых на производстве, поэтому если хотите купить для своего газового котла, то вряд ли найдете небольшую модель с колесиками.

Помните, что любой дополнительный параметр в стабилизаторе напряжения – это увеличение его стоимости. Поэтому перед покупкой четко продумайте, нужен ли он вам, и откажитесь от ненужных.

Как выбрать стабилизатор напряжения для газового котла: его виды и функциональность

Как выбрать Cтабилизатор напряжения для газового котла: его виды и функциональность

Газовые котлы

Стабилизатор напряжения – это устройство, предназначенное для поддержания выходного напряжения в узком, соответствующем нормам, пределе, вне зависимости от параметров входного напряжения.

Простыми словами, стабилизатор пропускает через себя входящее напряжение из бытовой электросети и дает на выходе требуемое для нормальной работы газового котла напряжение, близкое к 220 или 230 В с ровной синусоидой частотой 50 Гц.

Однако для газового котла стабилизаторы напряжения оправданы не всегда.

Эта статья поможет разобраться как выбрать стабилизатор напряжения для газового котла.

Почему важна стабилизация напряжения для газового котла

Современные газовые котлы представляют собой целый комплекс оборудования в одном корпусе, который призван не просто подогревать теплоноситель, но и пристально следить за качеством работы и безопасности.

Для этого в котлы внедряют электронные блоки с микропроцессорами и ЖК-дисплеями. Бытовые приборы оснащаются датчиками, клапанами, вентиляторами и насосами. Электроника оборудования контролирует работу всех блоков и вносит своевременные корректировки.

Среди таких систем и функций возможны следующие:

  • Автоматическое выключение котла при падении тяги, затрудненном удалении продуктов горения, понижающемся давлении газа в магистрали, затухании пламени, заторе или пробое в контуре отопления. Срабатывает и при других внештатных ситуациях.
  • Модулирование пламени автоматикой с установкой количества задействованных горелок и высоты огня в каждой из них.
  • Препятствие замерзанию системы при длительном отключении. Самостоятельный кратковременный запуск для прогонки носителя, открытии клапанов, прокачке насоса, предотвращающий порчу внутренних элементов.
  • Плавный розжиг и понижение интенсивности пламени при подходе к установленному показателю температуры, что обеспечивает щадящую работу и снижает количество перезапусков.
  • Поддержание разной температуры в нескольких контурах с сохранением в памяти занесенных установок. Программирование может быть связано с временем суток, днями недели.
  • Продолжение циркуляции насоса после отключения пламени, обеспечивающее ровный нагрев во всех участках контура.
  • Анализ внешних погодных данных искусственным интеллектом газового котла и подбор соответствующего режима работы для создания максимально комфортного микроклимата. Функция помогает экономить ресурсы

Как выбрать Cтабилизатор напряжения для газового котла: его виды и функциональность

Чтобы понять нужен ли стабилизатор напряжения для газового котла стоит рассмотреть что происходит в его работе на практике. Газовые котлы для бытового использования рассчитаны на питание от сети 220-230 В с небольшой погрешностью +-10-15%. При просадке напряжения на 20 В. котел продолжит полноценно функционировать.

Но падение тока в сети может быть куда большим, до 140-180 В. Это особенно наблюдается в частном секторе, куда заведомо протянуты слабые линии. В такой ситуации оборудование будет работать нестабильно, возможно отключение некоторых вышеописанных функций или просто остановка до возобновления полноценного питания.

В более серьезных случаях происходит не падение, а скачки напряжения. Ток в сети может кратковременно достигнуть показателя 250-300 В, что приведет к повреждению платы программного блока, перегоранию электронных схем или полному выходу из строя печатных плат. Тогда потребуется дорогой ремонт или даже замена котла.

Читайте также:
Установка панелей мдф своими руками. Монтаж стеновых панелей мдф для внутренней отделки своими руками, как

Падение напряжения или его скачки вполне возможны из-за следующих факторов:

  • возрастающая нагрузка на линию ввиду роста количества потребляющих приборов у населения;
  • вмешательство в щитовую подъезда или распределительную коробку на улице неквалифицированного человека, приведшее к замыканию проводов;
  • накидывание токоведущих частей линии друг на друга в следствие погодных катаклизмов (намерзание льда на проводах, сильный ветер).

Учитывая эти факторы стоит обязательно обзавестись стабилизатором тока для газового котла, что обеспечит его длительную работу. Но какие бывают стабилизаторы и как выбрать подходящий?

Как выбрать Cтабилизатор напряжения для газового котла: его виды и функциональность

Устройство и принцип работы

Основной критерий выбора стабилизатора – это его тип, от этого зависит принцип работы и характеристики устройства, его надежность, возможность установки в котельной, шумность и стоимость.

Релейные

Самые простые и недорогие приборы. Основной элемент в них – трансформатор, на первичную обмотку которого подается входящее питание. Вторичная обмотка имеет от 5 до нескольких десятков контуров (от их количества зависит точность стабилизации). В зависимости от входного напряжения, прибор автоматически переключает питание на контур вторичной обмотки, которая выдаст напряжение, максимально приближенное к 220 В.

Роль переключателя выполняют реле (электромеханические переключатели), заключенные в герметичный корпус, исключающий открытое искрение. Релейные стабилизаторы имеют отличную скорость реакции, устойчивы к перегрузкам, имеют широкий диапазон входящего напряжения, в виду простоты конструкции – износоустойчивы и долговечны, не требующие внимания и замены рабочих элементов.

Однако даже при наличии более 10 контуров вторичной обмотки, для них характерны большие отклонения, в пределах 7-10%, что в случае с газовыми котлами не является критичным, ведь даже уязвимые модели спокойно переносят отклонения напряжения до 10-15% от 220 В.

Электромеханические

Также называют сервоприводные или «латерные» (работающие по принципу ЛАТРа), для газового котла отопления они не подходят. Дело в том, что переключение в них происходит «в открытую», без изоляции: трансформатор торообразной формы имеет множество витков, в центре расположен сервопривод, вращающий токосъемник по кольцевому коллектору, изменяя количество витков вторичной обмотки трансформатора, а значит и напряжение на выходе. При открытом контакте токосъемных щеток с витками обмотки часто происходит искрение, поэтому, например, при утечке газа, работа прибора может привести ко взрыву.

Несмотря на множество преимуществ электромеханических стабилизаторов, устанавливать их в одном помещении с газовым котлом небезопасно. Единственный вариант – вынести прибор в другое помещение.

Как выбрать Cтабилизатор напряжения для газового котла: его виды и функциональность

Электронные

Также называют симисторными или тиристорными, в роли ключей для переключения в них используются симисторы или тиристоры. В случае с использованием реле – их количество упирается в габариты прибора, невозможно в компактном корпусе установить большое количество реле, в то время как компактных симисторов или тиристоров – можно. В итоге получается прибор с большим количеством ступеней переключения, а значит и более точным выходным напряжением.

Также полупроводниковые ключи подразумевают более быстрое, бесшумное переключение, надежность и долговечность. Однако цена электронных стабилизаторов довольно высокая и использовать прибор стоимостью от 6 тыс. руб., функционал которого направлен только на стабилизацию – решение спорное. Учитывая, что практически для любого газового котла будет достаточно обычного релейного стабилизатора, который обойдется как минимум на 1-1,5 тыс. руб. дешевле.

Инверторные

Наилучший вариант для любого применения, в том числе и для подключения газового котла. Инверторные стабилизаторы (они же двойного преобразования) отличаются максимальной точностью, чистой синусоидой, отфильтрованной от помех.

Не вдаваясь в ненужные нам подробности, принцип работы инверторных стабилизаторов напряжения прост:

  • На входе переменный ток бытовой электрической сети преобразовывается в постоянный.
  • На выходе постоянный ток проходит через инвертор и преобразовывается в переменный, с напряжением 220 В и с чистым синусом частотой 50 Гц.

Благодаря двойному преобразованию, на выходе имеем всегда стабильные и желаемые показатели, вне зависимости от параметров напряжения и помех в электросети дома. Отклонения в стабилизации напряжения в инверторных приборах достигает 1% и менее, что является лучшим на сегодня результатом.

Еще несколько лет назад инверторные стабилизаторы стоили немалых денег, на уровне более функциональных ИБП, но сегодня можно купить очень достойные модели уже начиная с бюджета 3-4 тыс. руб., их мы еще рассмотрим в рейтинге лучших далее. Но сначала необходимо определить и другие немаловажные критерии выбора.

Как выбрать Cтабилизатор напряжения для газового котла: его виды и функциональность

Какой стабилизатор напряжения лучше выбрать для газового котла

Мощность

Одним из важнейших критериев выбора стабилизатора напряжения для газового котла является мощность. Сперва нужно узнать какой показатель прописан в паспорте оборудования. У котлов указывается два значения: максимальная полезная тепловая мощность (варьирует от 6000 до 24000 кВт) и потребляемая мощность (100-200 Вт или 0,1-0,2 кВт). Но во время пуска котла это значение может увеличиваться на несколько секунд, поэтому показатель стабилизатора должен превосходить данные котла. На сколько? Это станет понятно после того, как узнаем остальные составляющие расчета.

Второй составляющей является — ВА. Это вольт-амперы, которыми обозначается мощность стабилизаторов. Они отличаются от кВт (киловатты) или Вт (ватты) тем, что представляют полную мощность, а последние только полезную. В итоге, прибор мощностью 500 ВА будет иметь показатель 350 Вт.

Читайте также:
Чем обшить комбинированный частный дом с гаражем

Мощность стабилизатора должна покрывать не только потребление котла, но и сопутствующего оборудования, установленного внутри или параллельно. Это может быть циркуляционный насос, у которого есть свой показатель мощности.

Чтобы стабилизатор напряжения полностью соответствовал котлу и насосу его показатель должен учитывать возрастающие пусковые токи и иметь запас от максимальной мощности суммы всех приборов на 30%.

Диапазон рабочего напряжения

Оптимальными являются значения в пределах 140-260 В на входе. Конечно, чем шире этот диапазон, тем при более проблемной электросети будет работать стабилизатор.

Если напряжение в электросети выйдет за пределы рабочих параметров стабилизатора, произойдет обесточивание нагрузки. И тут есть важный момент: модели, не оснащенные аварийной защитой, при скачке напряжения свыше их предела могут выйти из строя и хорошо, если они «примут удар» только на себя. Модели, оснащенные защитой без каких-либо последствий прервут питание, а некоторые из них (например, известные стабилизаторы «Штиль») способны восстановить электроснабжение в автоматическом режиме.

Как выбрать Cтабилизатор напряжения для газового котла: его виды и функциональность

Время реакции

Скорость принятия решения современных стабилизаторов находится в пределах 4-20 мс. На практике большинство котлов никак не реагируют на нестабильность в течение даже 20 мс, а некоторые модели и вовсе на кратковременное включение-выключение с розетки вручную, поэтому параметр быстродействия не является критически важным.

Однако существуют более чувствительные модели, для которых впрочем даже 8 мс реакции будет более, чем достаточно. К слову, инверторные стабилизаторы вообще не имеют времени реакции, поскольку их выходное напряжение абсолютно стабильное и не зависит от параметров входного.

Точность стабилизации

Несмотря на то, что на электронном табло практически все стабилизаторы показывают ровно 220 В, реальное напряжение может иметь погрешность. Связан такой «обман» скорее с тем, чтобы рядовой, не разбирающийся пользователь не волновался при показателях, например, 240 В.

Ведь по современным стандартам ГОСТ 29322-2014, нормальным считается напряжение в пределах 207 — 253 В. И на практике газовые котлы действительно нормально работают в таком пределе, да и у большинства даже в инструкции прописано о допустимых отклонениях в пределах +-10% от 230 В.

Исключением, как и в случае с предыдущим пунктом, могут быть только сверх чувствительные модели, для которых лучше подобрать стабилизатор точностью 5% и менее. В остальных случаях, современные, даже самые дешевые, стабилизаторы допускают отклонения на выходе не более 7-8%.

В каком случае целесообразно использовать ИБП вместо стабилизатора

Кроме стабилизаторов напряжения существуют еще и источники бесперебойного питания (ИПБ), которые выдают постоянное значение вольт и могут обеспечивать напряжением котельное оборудование. Их разница заключается в наличие аккумуляторов, предоставляющих резервный ток даже когда полностью отключили электроэнергию в доме. Длительность подачи питания зависит от емкости батареи, а последнее напрямую связано с размерами оборудования и стоимостью.

ИПБ не целесообразно покупать когда отсутствуют длительные отключения света. Если в многоквартирном доме или поселке иногда пропадает напряжение (обрывы на линии, падение ниже 100 В от нагрузок пользователей), то стабилизатор отключит котел и будет ждать возобновления питания.

Поскольку отопление имеет большой запас температуры, то система не размерзнется за 5-6 часов простоя даже в самые сильные морозы. Как только уровень напряжения восстановится до минимально допустимого по паспорту стабилизатора, он его пропустит и автоматика котла снова вступит в работу.

Но если отключения напряжения происходят на длительное время (свет пропал вечером и появился лишь на следующий день в обед), и такое случается раз в месяц, то стоит задуматься о приобретении ИПБ. За счет аккумуляторов прибор сможет обеспечить питанием котел и насос, что не даст остыть теплоносителю.

Его принцип действия заключается в накоплении энергии в батареи, пока в сети есть напряжение, и отдаче тока к потребителям, в случае общего отключения. Переход с внешнего напряжения на собственное происходит мгновенно, поэтому аппаратура продолжает работать. К недостаткам ИБП можно отнести более сложное обслуживание, увеличенные размеры корпуса, высокую стоимость.

Как выбрать Cтабилизатор напряжения для газового котла: его виды и функциональность

ТОП-5 лучших стабилизаторов напряжения для газового котла по цене/качеству на 2022-2023 год

Ресанта АСН-10000Н/1-Ц Lux

Как выбрать Cтабилизатор напряжения для газового котла: его виды и функциональность

Российский прибор оптимально подойдёт для квартир и домов, где требуется подключить несколько чувствительных к перепадам напряжения электроприборов.

Он поддерживает суммарную нагрузку до 8 кВт.

Производитель заявляет КПД в 97 %.

По факту при нагрузке, близкой к 90 %, стабилизатор проработает не дольше гарантийного срока.

Прибор поддерживает широкий диапазон входного напряжения и достаточно быстро, для своего типа, реагирует на его скачки.

Благодаря этому, он надёжно защитит как от длительных перепадов, так и кратковременных импульсных скачков.

Стабилизатор «Ресанта» — недорогой прибор для работы с небольшой нагрузкой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
