Термоэлектрический генератор своими руками

Термоэлектрический генератор своими руками

Многих электриков интересует один очень популярный вопрос – как автономно и бесплатно получить небольшое количество электроэнергии. Очень часто, к примеру, при выезде на природу или походе катастрофически не хватает розетки для подзарядки телефона либо включения светильника. В этом случае Вам поможет самодельный термоэлектрический модуль, собранный на базе элемента Пельтье. С помощью такого устройства можно генерировать ток, напряжением до 5 Вольт, чего вполне хватит для зарядки девайса и подключения лампы в экстренной ситуации. Далее мы расскажем, как сделать термоэлектрический генератор своими руками, предоставив простой мастер-класс в картинках и с видео примерами!

Кратко о принципе действия

Чтобы в дальнейшем Вы понимали, для чего нужны те или иные запчасти при сборке самодельного термоэлектрического генератора, сначала поговорим об устройстве элемента Пельтье и о том, как он работает. Данный модуль состоит из последовательно соединенных полупроводников – pn переходов, находящихся между керамическими пластинами, как показано на картинке ниже.

Когда через такую цепь проходит электрический ток, происходит так называемый эффект Пельтье — одна сторона модуля нагревается, а вторая – охлаждается. Для чего это нам нужно? Все очень просто, данный эффект работает и в обратном направлении: если одну сторону пластины нагреть, а второю охладить, то можно получить электроэнергию небольшого напряжения и силы тока. Огромное преимущество данного метода в том, что можно использовать любой источник тепла, будь то костер, или горячая кружка с кипятком, остывающая плита и так далее. Для охлаждения можно применять воздух или для более мощных вариантов – обыкновенную воду, которая обязательно найдется даже в условиях похода. Далее переходим к мастер-классам, которые наглядно покажут из чего и как сделать термоэлектрический генератор своими руками.

Мастер-класс по сборке

У нас есть очень подробная и в то же время простая инструкция по сборке самодельного генератора электроэнергии на базе мини-печи и элемента Пельтье. Она пригодится каждому путешественнику в походе. Для начала Вам необходимо подготовить следующие материалы:

• Непосредственно сам элемент Пельтье с параметрами: максимальный ток 10 А, напряжение 15 Вольт, размеры 40*40*3,4 мм. Маркировка – TEC 1-12710.
• Старый нерабочий блок питания от компьютера (с него нужен только металлический корпус).
• Стабилизатор напряжения, со следующими техническими характеристиками: входное напряжение 1-5 Вольт, на выходе – 5 Вольт. В данной инструкции по сборке термоэлектрического генератора используется модуль с USB выходом, что упростит и сделает безопасным процесс подзарядки современного телефона либо планшета. Эту деталь можно приобрести в магазине радиокомпонентов или в интернете.
• Радиатор. Можно взять от процессора сразу с кулером (вентилятором), как показано на фото.
• Термопаста, продается в компьютерном магазине.

Подготовив все материалы, можно переходить к изготовлению устройства своими руками. Итак, чтобы Вам было понятнее, как самому сделать генератор, предоставляем пошаговый мастер-класс с картинками и подробным объяснением:

1. Разберите старый блок питания и оставьте только корпус. Он будет использоваться, как место розжига огня (так называемая печь). Будьте внимательны, даже на старых блоках питания в высоковольтной части на конденсаторах может остаться опасное для жизни напряжение. Поэтому перед работой оденьте диэлектрические перчатки, убедитесь в отсутствии потенциала на конденсаторе, для уверенности замкните его контакты, и будьте предельно осторожны во время разборки!
2. На радиатор нанесите термопасту тонким, однородным слоем и прислоните элемент Пельтье. Устанавливать нужно маркировкой к радиатору, это будет холодная сторона. Если Вы перепутаете стороны местами, в дальнейшем нужно будет поменять полярность проводов, чтобы термоэлектрический генератор работал правильно и не испортил преобразователь. Вместо термопасты вы можете использовать специальный теплопроводный клей, это будет даже лучше: не придется дополнительно крепить радиатор к корпусу.
3. К обратной стороне модуля прислоните корпус блока питания, как показано на фото ниже.
4. Прикрепите радиатор к корпусу с помощью металлической проволоки.
5. К выводам элемента припаяйте стабилизатор напряжения с выходом USB. Кстати, для этого можно сделать паяльник сделать своими руками.
6. Аккуратно поместите 5-вольтовый преобразователь в радиаторе и переходите к испытаниям самодельного термоэлектрического генератора. Не забудьте заизолировать преобразователь с помощью изоленты.

Работает термоэлектрический генератор следующим образом: внутрь печи Вы засыпаете дрова, мелкие щепки, поджигаете их и ждете несколько минут, пока одна из сторон термоэлемента не нагреется. Параллельно можно вскипятить воду на решетке. Для подзарядки телефона нужно, чтобы разница между температурами разных сторон была около 100 о С. Если охлаждающая часть (радиатор) будет нагреваться, его нужно будет остужать – аккуратно поливать водой, поставить на него кружку с жидкостью, льдом и т.д. Лучше крепить радиатор так, чтобы его ребра были расположены вертикально, это улучшает отдачу тепла воздуху.

А вот и видео, на котором наглядно показывается, как работает самодельный электрогенератор на дровах:

Также можно установить на холодную сторону устройства вентилятор от компьютера, что несколько изменит его конструкцию. Давайте рассмотрим этот вариант по подробнее:

В этом случае кулер будет затрачивать небольшую долю мощности генераторной установки, но в итоге система будет работать с более высоким КПД. Помимо телефонной зарядки модуль Пельтье можно использовать в качестве источника электроэнергии для фонарика, что не менее полезный вариант применения генератора. Еще одна особенность данной конструкции — это способность регулировать высоту над огнем. Для этого автор использует деталь от CD-ROMа (на одном из фото хорошо видно, как самому можно изготовить конструкцию).

Если сделать термоэлектрический генератор своими руками по такой методике, на выходе у Вас может быть до 8 Вольт напряжения, поэтому для подзарядки телефона, нужно подключить понижающий преобразователь, который сделает на выходе стабильные 5 В.

Ну и последний вариант самодельного источника электроэнергии для дома может быть представлен такой схемой: элемент между двух алюминиевых «кирпичиков», медная трубка (водяное охлаждение) и конфорка. Как результат – эффективный генератор, позволяющий получить бесплатное электричество в домашних условиях! Например, при остывании конфорки, когда ей никто не пользуется. Или очень часто люди используют печь для обогрева, так вот часть этой энергии может пойти на зарядку вашего гаджета.

Вот мы и предоставили три простых варианта самодельного аппарата, который можно собрать из подручных средств. Теперь Вы знаете как сделать термоэлектрический генератор своими руками, на чем основан принцип работы элемента Пельтье и для чего его можно использовать!

Будет интересным к прочтению:

Опубликовано 16.05.2015 Обновлено 05.09.2019 Пользователем Александр (администратор)

Эксперимент по постройке термоэлектрического генератора на основе элементов Пельтье

Здравствуйте, меня зовут Данил, и я параноик. Паранойя моя заключается в том, что я убежден в неминуемом приходе Большого Песца. В каком обличье этот самый песец придет, не важно – если останемся в живых, то, скорее всего, придется начинать жить с нуля. А жить гораздо веселее, когда у тебя есть, от чего зарядить аккумуляторы в фонарике и дозиметре. Тех, кто считает так же (а также и всех любопытствующих), прошу под кат (осторожно, тяжелые фотки).

Исследовательская часть

Собственно, почему элемент Пельтье? Гораздо логичнее приобрести фонарик с мышечным приводом («жужелицу»), солнечными батареями, или, на худой конец, построить ветряк. Раньше я тоже думал, что вполне можно обойтись «жужелицей». Но в ней очень много движущихся деталей, которые сделаны дядюшкой Ляо из дешевого пластика. Первая поломка в условиях Большого Песца – и ты остаешься без электричества.

Хорошо, спросите вы, почему не солнечные батареи? Там нет движущихся частей. Согласен, отвечу я, но в условиях ядерной или вулканической зимы или под двухметровым бетонным перекрытием убежища солнышко не так-то легко поймать.

Ветряк? А какой площади должны быть его лопасти для того, чтобы он мог крутиться даже от слабого ветра? Движущиеся детали, опять же. Ветряк годится для стационарной установки при оборудовании долговременного укрытия.

Обмозговав эти доводы, я приуныл. Но вскоре случайно наткнулся на сайт nepropadu.ru (никакой рекламы, исключительно ссылка на исходный материал). Я просидел на нем безвылазно двое суток, и в процессе наткнулся на прелюбопытную статью про печку-щепочницу из корпуса от компьютерного БП с элементом Пельтье на боку (ссылка в конце поста). В комментариях было много скептики, но автор писал, что спокойно заряжал телефон от подключенного китайского DC-DC преобразователя… Я загорелся.

Конструкторская часть

Для начала я заказал у китайцев на e-Bay такой же элемент Пельтье (на эксперименты хватит). Обошелся он мне в 320 рублей. Что порадовало, так это ускоренная, с отслеживанием, но бесплатная доставка. Плюс товар отправили буквально через час после оплаты (а дело было в воскресенье).

Пока элемент Пельтье ехал, я продумал конструкцию будущего термоэлектрического генератора, нашел подходящий радиатор с вентилятором (прекрасно подошел древний процессорный радиатор), а также откопал на просторах Интернета схему DC-DC преобразователя с максимальным выходным током 1 ампер при напряжении 5 вольт.

Делать печку-щепочницу по примеру из той статьи я посчитал не целесообразным. Металл, из которого делают компьютерное железо, очень мягкий, от воздействия высоких температур его «поведет», да и прогорит он быстро. Поэтому было решено сделать «съемный вариант» генератора, который можно было бы закрепить на боку стационарной печки или прислонить к стоящему на костре котелку. А чтобы в таких условиях не поджарить элемент Пельтье на открытом огне, нужна была термостойкая, но теплопроводящая прокладка. Для этого мне удалось раздобыть кусок толстой алюминиевой пластины размерами 100х120х5 миллиметров.

Чтобы прижать элемент Пельтье к алюминиевой подложке, а к нему, в свою очередь, прижать радиатор, я решил использовать детский металлический конструктор, который я когда-то покупал для нужд робототехники.

Но вот элемент Пельтье приехал, и настало время для сборки.

Технологическая часть

У нас был радиатор, алюминиевая пластина, элемент Пельтье, горстка радиодеталей, кусок фольгированного текстолита и самые разные винтики и гайки. Дальше не помню.

Итак, все компоненты собраны, можно приступать к сборке.

Прошу прощения за размеченную и просверленную в двух местах пластину – до меня только после дошло, что неплохо бы фотографировать весь процесс сборки с самого начала.

Первая неприятность, которая меня подстерегала – это 12-вольтовый штатный вентилятор на радиаторе. Так как я собираюсь добывать всего 5 вольт, да еще и при довольно небольшом максимальном токе, то это могло создать проблему.

Сначала я закинул удочки во все радио- и компьютерные магазины Перми, однако нигде не нашлось вентилятора 80х80 миллиметров на 5 вольт. А если и были, то меньших размеров и на ток более 200 мА, что было слишком много.

Затем я покопался на Ибее и обнаружил, что нужный мне вентилятор стоит от 300 рублей. Но надеяться на скорую доставку было бессмысленно, и поэтому я оставил этот вариант как резервный.

И только после всех поисков я догадался включить штатный 12-вольтовый вентилятор к 5-вольтовому источнику напряжения. Оказалось, что он вполне неплохо дует, и при этом потребляет не очень большой ток. Поэтому я решил пока оставить его, а после проведения испытаний при необходимости заказать вентилятор на Ибее.

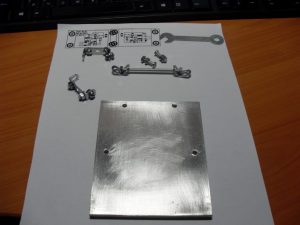

Я разметил алюминиевую пластину и просверлил в ней два отверстия для крепления радиатора и два – для платы преобразователя напряжения. Отверстия я сделал диаметром 4 миллиметра (под винты из конструктора), а с внешней стороны расширил их до 7,5 миллиметров, чтобы скрыть шляпки винтов. После этого я скруглил напильником острые углы и прошелся крупной наждачкой по всем поверхностям пластины, и мелкой – по месту прижатия элемента Пельтье.

На этом обработку подложки я посчитал завершенной и приступил к изготовлению преобразователя напряжения.
Импульсный повышающий преобразователь напряжения собран на ИМС L6920, которая начинает работать при входном напряжении 0,8 вольт и позволяет снять со своего выхода фиксированное напряжение 3,3 или 5 вольт, или изменяемое от 1,8 до 5,5 вольт.

Принципиальная схема преобразователя является типовой и взята из даташита.

Для получения 5 вольт на выходе схемы ножка 1 соединена с общим проводом. Также настроена выдача низкого уровня на ножке 3 при падении входного напряжения ниже 1,5 вольт.

Для схемы была разведена печатная плата, на которой предусмотрено крепление к основанию-подложке с помощью все тех же деталей от детского конструктора. За перегрев платы я не беспокоюсь, так как она имеет принудительное охлаждение потоком воздуха, выдуваемым из радиатора.

Пришлось повозиться с макросом корпуса, в котором была купленная мной микросхема. На сайте магазина значилось, что она в корпусе SSOP-8. Как оказалось, в стандартном наборе макросов Sprint Layout нет такого корпуса. Я нашел чертеж корпуса SSOP-8 и сделал макрос, после чего развел плату. После пробной печати выяснилось, что микросхема несколько шире, и на свои контактные площадки не помещается. Гугление конкретной модели микросхемы (L6920D) привело меня на сайт Чип-Дипа, где я узнал, что ИМС с индексом D изготавливается в корпусе TSSOP-8. Почесав затылок, я нашел чертеж этого корпуса, создал макрос и переразвел плату. Теперь все оказалось правильно.

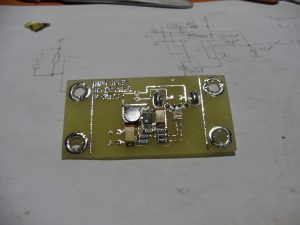

Плата изготовлена при помощи ЛУТа и собрана. Оказалось, что корпус TSSOP-8 паять без фена очень неудобно. Но мы люди тертые, FTDI-микросхемы с шагом ножек 0,4 миллиметра паяли.

Теперь можно заняться установкой элемента Пельтье и радиатора. Подложку и радиатор в местах контакта с элементом я намазал термопастой. Затем стянул получившийся «бутерброд» гайками.

Оказалось, что плата преобразователя не влезает, упирается входным разъемом в радиатор, слегка не рассчитал. Перевернул крепежные скобы, плату вывесил наружу, а для защиты элементов от механических повреждений добавил еще две скобы. Вот что в итоге получилось:

Теперь можно проверить работоспособность генератора. Я нагревал его на газовой горелке. Вентилятор решил пока не ставить.

Для начала оказалось, что я перепутал полярность подключения элемента к преобразователю. Хотя вроде бы все было правильно – черный провод – к минусу, красный – к плюсу. Однако работать генератор не хотел. Тогда я изменил полярность подключения элемента.

Генератор заработал – сначала загорелись оба светодиода, сигнализируя о наличии 5 вольт на выходе и низком напряжении на входе, затем красный светодиод погас – напряжение поднялось выше полутора вольт.

К моему неудовольствию оказалось, что без вентилятора через пару минут работы системы радиатор ощутимо нагрелся. Так дело не пойдет.

На следующий день я прогулялся по металлорынку и нескольким компьютерным барахолкам, но на мой вопрос о 5-вольтовых вентиляторах везде разводили руками и советовали сходить «еще вон в то место», в котором я уже был пару минут назад. В итоге я поехал домой не солоно хлебавши.

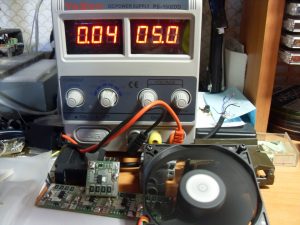

Дома я провел эксперимент по запитке штатного 12-вольтового вентилятора от выходных 5 вольт преобразователя. Результаты меня не порадовали – преобразователь с явной неохотой погасил красный светодиод, а вентилятор несколько секунд слабо подергивался, пытаясь запуститься. Воздушного потока от работающего в полсилы вентилятора оказалось недостаточно для нормального охлаждения – радиатор так же быстро нагрелся, хоть и не обжигал теперь пальцы. В итоге вентилятор я решил все же заказать с Ибея.

Результат

Несмотря на низкий КПД элемента Пельтье в режиме генерации, промежуточный результат я все же получил – при подключении к выходу преобразователя портативного аккумулятора с заявленным током заряда 1000 мА генератор смог дать ток около 600 мА. Думаю, для зарядки большинства гаджетов в условиях Большого Песца этого тока вполне хватит.

По приезду вентилятора (Ибей обещает середину марта-начало апреля) проверю охлаждение. Плюс нужно будет протестировать работу генератора в «боевых» условиях – на костре.

За качество фотографий извиняюсь — фотограф из меня никакой. Ссылка на вдохновившую меня статью: тыц.

Термоэлектрический генератор своими руками: схемы, проекты, принцип работы и сборка самодельного устройства (155 фото и видео)

Большинство начинающих электриков интересуется о возможности создания не затратного и автономного источника электроэнергии. Зачастую, например, выехав на пикник, рыбалку либо просто отдохнуть на свежем воздухе, критически не хватает электричества для зарядки какого-либо прибора или освещения в темное время суток.

В таких случаях может помочь самостоятельно сделанный термоэлектрический генератор, для дома такой прибор не подойдет, если только в крайних случаях.

При помощи его можно вырабатывать электрического напряжение до пяти вольт, этого будет достаточно для зарядки гаджетов и подключения лампочки.

Для визуального ознакомления с ТЭГ нужно лишь посмотреть в любых источниках фото термоэлектрического генератора.

Краткое содержимое статьи:

Что такое ТЭГ

Данное устройство, дает возможность выработать электроэнергию из энергии тепла.

• молекул;
• атомов;
• иных частиц, которые входят в состав вещества.

Отличие ТЭГ от ТЭС

На ТЭС применяют топливо для выделения из жидкости пара, вращающий турбину электрогенератора.

С помощью теплоэлектрического генератора электроэнергия генерируется без посреднических преобразований.

Принцип работы

В девятнадцатом веке одним ученым обнаружилось возникновение электродвижущей силы в замкнутой цепи, при изменениях температуры в среде контактировании сурьмы с проводником.

Нагревая один из контактов, возникает магнитное поле, что вызывает ЭДС. При нагревании второго контакта, поток ЭДС противоположно изменяется.

Разорвав цепь, фиксируется противоположность потенциалов на ее краях. Это и является основным принципом работы термоэлектрических генераторов.

Спустя двенадцать 12 лет другой физик выявил противоположный эффект. Пропустив ток по цепи термопары, в контактах создается перепады температур.

В принципе эти оба эффекта разные стороны одного и того же явления, дающего возможность непосредственно получить электричество из тепла.

Перспективы

В данное время продолжают ставить опыты, подбирая оптимальные термопары, позволяющие повысить коэффициент полезного действия.

• нанотехнологий;
• ям квантования и т.п.

Вполне возможен вариант изобретения совсем другого принципа, с применением нестандартных материалов.

Были попытки соединения микроскопических проводников из золота искусственно синтезированной молекулой. Этот опыт в дальнейшем вполне может добиться успеха.

Сфера применения и виды

• там, где отсутствуют иные источники электрической энергии;
• в местах, обладающими избытком тепла.

Как сделать собственноручно

Далее вкратце повествуем, как сделать генератор своими руками, который можно использовать в природных условиях или обесточенных местах.

Конечно, мощность этих приборов не сравнится с радиоизотопным экземпляром, но из-за трудной доступности плутония и его вредным качествам для человеческого организма, приходится радоваться и этому.

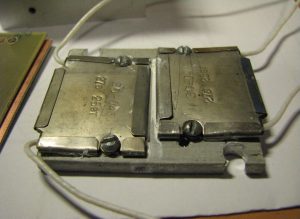

Потребуется элемент термоэлектричества. Лучше их использовать не в единственном экземпляре, подключив параллельно, это увеличит мощность.

Однако есть большая проблема, необходимо подбирать элементы с похожими параметрами, что достаточно затруднительно либо дорого обходится, легче приобрести готовый прибор.

Используя один элемент, мощности может не хватить даже зарядить самый простой гаджет.

Еще нужен будет корпус из металла, к примеру, бывшего в употреблении и уже ненужного блока питания от персонального компьютера и элемент охлаждения процессора.

Главные нюансы сборки

Изначально нужно нанести на основание термопасту там, где предназначена фиксация основного элемента, прислонить его и прижать охлаждающей деталью. В итоге получается конструктивное изделие.

Сухой спирт, пожалуй, станет лучшим топливом для этого приспособления. Далее нужно подсоединить к сделанному прибору устройство стабилизирующие напряжение.

Схему возможно посмотреть на сайтах в интернете либо в иных источниках предлагающих эту тему.

Изделие готово, теперь осталось только произвести испытание.

Заключение

В заключении можно сказать, что изготовление данного устройства лучше доверить специалистам либо приобрести его. Попытка создать его самостоятельно может привести к неудаче.

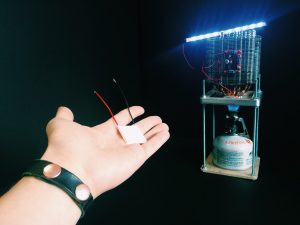

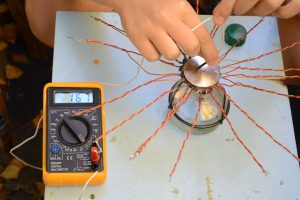

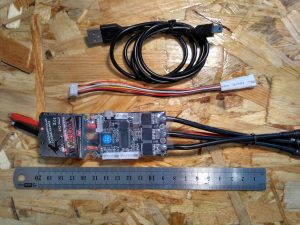

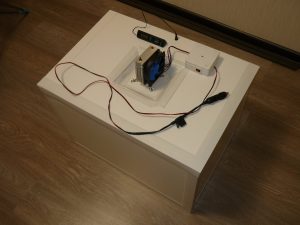

Фото термоэлектрического генератора своими руками

Термогенератор своими руками: инструкция по изготовлению преобразователя тепловой энергии в электрическую

Количество цифровых гаджетов постоянно увеличивается. К сотовому телефону добавились мобильная радиостанция, GPS-навигатор и фотоаппарат.

Таскать с собой полный котелок запасных аккумуляторов для всей этой электронной братии тяжело, а в холодное время года еще и бессмысленно — их емкость и мощность при низких температурах сильно сокращаются.

Поэтому каждый путешественник хотел бы обзавестись устройством, преобразующим в электричество доступную в походе энергию.

Весьма практичными оказались термогенераторы – источники, для работы которых необходимо тепло. На чем основан принцип их работы и как можно сделать термогенераторы электричества своими руками – об этом пойдет речь в этой статье.

Как определить термоЭДС металла?

Термоэлектродвижущая сила возникает в замкнутом контуре при соблюдении двух условий:

1. Если он состоит хотя бы из двух проводников, изготовленных из различных материалов.
2. Если все входящие в состав контура разнородные участки имеют различную температуру (хотя бы в области соединения).

В физике данное явление называют эффектом Зеебека.

Величина термоЭДС зависит от вида материалов и разности их температур.

Определяют ее по формуле:

Е = к (Т1 – Т2),

• Где Т1 и Т2 – температура проводников;
• К – коэффициент Зеебека.

Наибольшей производительностью обладают контуры, состоящие из разнородных полупроводников (обладающих р- и n-проводимостью). В металлах эффект Зеебека проявляется незначительно, за исключением некоторых переходных металлов и их сплавов, например, палладия (Pd) и серебра (Ag).

Теплообменники широко применяются в быту. Довольно легко можно сделать теплообменник своими руками — инструкция по сборке представлена в статье.

Пошаговая инструкция по облицовке камина своими руками представлена тут.

Знаете ли вы, что напряжение всего в 12 Вольт может служить источником тепла? По ссылке https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/12-volt-svoimi-rukami.html инструкция по изготовления обогревателя 12 Вольт своими руками.

Принцип работы

Решать задачу по производству электричества из тепловой энергии приходится, как принято говорить в науке, от обратного. Противоположным эффекту Зеебека является эффект Пельтье, который состоит в изменении температур двух объединенных в замкнутый контур разнородных полупроводников при пропускании через них постоянного тока: один из них нагревается, второй – остывает.

Если направление тока изменить, изменится и направление теплового потока: первый полупроводник будет остывать, а второй – нагреваться. В качестве полупроводников чаще всего применяют твердую смесь кремния с германием и теллурид висмута.

Эффект, открытый Жаном Пельтье, получил широкое применение в различных сферах человеческой жизнедеятельности, где требуются холодильные машины, но нет возможности применить компрессорный тепловой насос на фреоне. Поэтому именно его именем назвали выпускаемые для этой цели устройства – элементы Пельтье.

Но если на такой элемент или, как его еще называют, термоэлектрический охладитель оказать воздействие с противоположной стороны, то есть создать на его полупроводниках разность температур, то мы получим эффект Зеебека: элемент Пельтье превратится в источник постоянного тока.

Конструкция термогенератора

Итак, идея термогенератора довольно проста: необходимо взять элемент Пельтье и сильно нагреть одну из его поверхностей. В генераторах заводского изготовления для этого применяются газовые горелки. Но создать такой прибор в домашних условиях довольно сложно – трудно обеспечить стабильное горение пламени в течение длительного времени.

Поэтому народные умельцы отдают предпочтение более простой версии термогенератора, о которой мы сейчас и расскажем.

Изготовление своими руками

Схематично устройство самодельной термоэлектростанции можно представить так:

1. Элемент Пельтье положим на дно глубокой посудины – миски или кружки.
2. Далее в эту посудину вставим еще одну: если используются миски, то понадобится такая же; если ваш выбор пал на кружки, то вторая должна быть чуть меньше первой.
3. К выведенным от элемента Пельтье проводам присоединим преобразователь напряжения.
4. Внутреннюю посудину заполним снегом или холодной водой, после чего всю конструкцию поставим на огонь.

Через какое-то время снег растает, превратится в воду и закипит. Производительность генератора при этом понизится, но зато турист получит возможность выпить горячего чайку. После чаепития можно будет заправить генератор новой порцией снега.

Чем больше термоэлементов (их еще называют ветвями) будет у приобретенного вами элемента Пельтье, тем лучше. Можно применить прибор марки TEC1-127120-50 — их у него 127. Данный элемент рассчитан на токи до 12А.

Порядок работ

Теперь рассмотрим процесс создания самодельного термогенератора в деталях:

1. Поверхность каждой посудины в месте контакта с элементом Пельтье следует выровнять и зачистить, что обеспечит максимальный теплообмен. Для идеального прилегания можно отполировать донышки смазанным пастой ГОИ куском войлока, закрепленным в шпинделе электродрели.
2. Присоединяем к контактам элемента Пельтье провода от электроплиты, снабженные термостойкой изоляцией. За неимением таковых можно применить, к примеру, провод МГТФЭ-0,35, обернув его термостойкой тканью.
3. Смазав дно одной из посудин термопроводящей пастой, например, КПТ-8, укладываем на него элемент Пельтье. Подсоединенные к нему провода следует расположить так, чтобы их концы оказались вне емкости.
4. Сверху элемент Пельтье снова смазываем термопастой и вставляем в нашу кружку или миску вторую емкость подходящего размера (у кружки нужно будет отрезать ручку).
5. Пространство между емкостями необходимо заполнить термоустойчивым герметиком (можно купить в автомагазине состав для ремонта выхлопных труб). Он послужит теплоизоляцией между горячей и холодной сторонами генератора и дополнительной защитой для проводов.

Походный генератор электричества

Изготовление преобразователя

В ходе эксперимента установленный на электроплитку термогенератор при наличии снега во внутренней емкости обеспечил ЭДС в 3В и ток в 1,5А. После превращения снега в воду и ее закипания мощность генератора упала в три раза (напряжение составило 1,2В).

Чтобы использовать такой прибор в качестве зарядного устройства для телефона или другого гаджета, которому требуется стабильное напряжение в 5 В или 6,5 В, его необходимо оснастить преобразователем напряжения.

Рассмотрим два варианта.

Вариант 1

Проще всего применить в качестве преобразователя микросхему КР1446ПН1, снабженную DIP-корпусом.

Производится она в России и ее легко можно найти в магазине радиодеталей или на радиорынке.

Воспользоваться не возбраняется и более мощными аналогами, но все они выпускаются в миниатюрных корпусах для поверхностного монтажа, так что придется помучиться с распайкой.

На вход микросхемы подается напряжение с элемента Пельтье, а сама она включается в режиме «5 Вольт» (штатный). Параллельно с элементом Пельтье на вход преобразователя напряжения следует припаять достаточно мощный шунтирующий диод. Он предотвратит движение тока в обратном направлении, если на генератор будет оказано противоположное температурное воздействие.

К примеру, будучи заполненным горячей водой он может быть по неосторожности установлен на какую-нибудь холодную поверхность.

К выходу преобразователя нужно припаять кабель от старого зарядного устройства, подходящего для нашей модели телефона или фотоаппарата, а также светодиодный индикатор на 5 В.

Недостаток этого варианта: предложенная в качестве преобразователя микросхема ограничивает мощность генератора, поскольку ток на ее выходе не превышает 100 мА. Таким образом, элемент Пельтье используется приблизительно на 20%, чего будет достаточно только для телефонов устаревших моделей.

Чтобы иметь возможность заряжать более мощные устройства, необходимо применить усложненную версию преобразователя напряжения.

Вариант 2

Более мощный преобразователь можно собрать по двухкаскадной схеме с применением пары микросхем MAX 756. Чтобы при отключении потребителя генерируемый ток не пропадал зря, оснастим преобразователь встроенными аккумуляторами. Соединенные последовательно, они включены в нагрузку первого каскада через выключатель, диод и токоограничивающий резистор. Сам каскад настроен на режим выхода «3,3 Вольт».

К выходу каскада №1 подключаем каскад №2, настроенный на режим выхода «5 Вольт». Оба каскада реализованы согласно схеме, приведенной в документации на микросхему MAX 756 (опубликована в Сети). Единственное отличие – цепь обратной связи каскада №2 (между выходом каскада и ногой №6 его микросхемы) дополняется последовательностью из 3-х кремниевых диодов, расположенных анодом к выходу.

Простейший походный термогенератор

Такое усовершенствование позволит получать на холостом ходу напряжение величиной 6,5 В (требуется для зарядки некоторых электронных устройств).

Чтобы упростить схему, можно применить микросхему MAX 757, которая снабжена отдельным выходом обратной связи.

Интерфейс этого преобразователя соответствует типу USB Type A. Но если к нему предполагается подключать USB-устройство, то последовательность диодов из цепи обратной связи 2-го каскада лучше убрать, чтобы выходное напряжение вернулось на уровень 5 В.

Вариация на тему…

Элемент Пельтье можно просто прикрепить к колышку, втыкаемому в землю поблизости от костра.

Чтобы создать достаточный температурный градиент, обе его поверхности нужно оснастить ребристыми радиаторами.

На поверхности со стороны пламени радиатор должен иметь увеличенную площадь, а его ребра устанавливаются горизонтально.

На противоположной стороне элемента установлен меньший радиатор, а его оребрение – вертикальное.

Батареи отопления могут устанавливаться по-разному в зависимости от типа отопительной системы — однотрубной или двухтрубной. Схемы подключения радиаторов отопления и советы по месту их установке — читайте внимательно.

Как отремонтировать циркуляционный насос своими руками? Основные типы поломок и методы их устранения представлены в этой статье.

Видео на тему

Партизанский котелок – электричество от костра. Описание для сборки своими руками и заводские модели

В статье Термоэлектрический генератор своими руками. Бесплатное электричество от печи был показан термоэлектрический генератор “ТГК-3”, который выпускала советская промышленность в послевоенные годы для питания радиоприемников в сельской местности (где еще не было электросетей).

Принцип работы заключался в получении электричества от тепла керосиновой лампы – при разности температур в зоне огня и вокруг в термопарах (эффект Зеебека).

Оказывается, у этого генератора был предшественник, котелок, который использовали в партизанских отрядах в годы второй мировой войны для подзарядки аккумуляторов радиостанций. Название – термоэлектрический генератор ТГ-1. Было выпущено более 2000 шт. Выпускали в блокадном Ленинграде.

Военных фотографий этого котелка не нашел. Это фотография и характеристики реконструкции того прибора. Марка: ГТУ-12-12.

Этот котелок хоть и предназначен как и ТГ-1 для получения электричества на костре, но имеет иные элементы. Он уже работает на элементах Пельтье, которые более распространены и доступны. И КПД имеют более высокий, в отличии от термопар.

Мощность ГТУ-12-12 – 12 Вт. На сайте по ссылке под фотографией увидел термоэлектрические установки мощностью до 150 Вт.

Кстати, ОАО «Газпром автоматизация» выпускает нечто подобное, установку ГТГ-150Н:

Работает установка от газа. Предназначена для тех районов, где ведутся работы по добыче природного газа, но нет автономного энергоснабжения. Но это я отвлекся, вернемся к теме нашего котелка.

Сейчас это простое устройство, термоэлектрический генератор-котелок можно сделать самому. Для этого приобретаем элементы Пельтье:

Можно приобрести в магазине радиотоваров или на aliexpress – там выбор больше и цены ниже. Эти 3-4 элемента будут установлены в толстой пластине (большей толщины чем толщина элементов Пельтье), прикрепленной ко дну походного котелка. Внутри пластины нужны будут углубления под размер элементов. Пластину нужно будет отлить из алюминия или заказать фрезеровку в токарной мастерской.

Провода на элементах Пельтье нужно заменить на термостойкие. Элементы должны лежать ровно по уровню верхней грани пластины – для максимального контакта с дном котелка. Выводим провода сбоку котелка, повыше от огня. Пластину с элементами нужно приварить в нескольких местах к котелку (аргоновой сваркой, если все алюминиевое или из нержавейки).

Чтобы напряжение от элементов не скакало (при нагреве и охлаждении) – нужен стабилизатор напряжения. На aliexpressих тоже большой выбор.

Согласитесь, вроде простое устройство, но требующее некоторых решений. Оказывается, такой котелок уже выпускают на западе, причем несколько производителей.

Котелок-зарядка PowerPot

Стоимость его около 150$. Материал – анодированный алюминий. Диаметр – 114 мм, высота – 139 мм. Масса котелка – 343 гр. Напряжение – 5В, ток – 1А. У всех проводов – термостойкие оболочки. Есть светодиодный фонарик в комплекте. Обязательное условие работы – вода в котелке. Иначе элементы Пельтье перегреются и выйдут из строя.

Это продукция какого-то стартапа. Даже китайские производители не додумались в 2012г. выпускать нечто подобное.

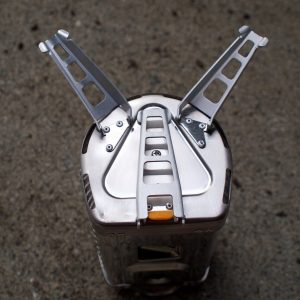

Второе устройство и тоже от стартапа (nCamp) – печь с зарядкой BioLite CampStove 2 :

Не котелок, а самостоятельный прибор с закладкой органического топлива, хвороста, сухих щепок, прутьев. Но вода тоже необходима. Вес около 1 кг. Мощность – 2 Вт. В пиковом режиме – до 4Вт. 1 лводы вскипает за 5 минут. Корпус из анодированного алюминия. Мощности хватает и для зарядки телефонов и для светодиодного светильника (идет в комплекте – на гибком проводе). Цены:

BioLite CampStove 2 – это второе поколение этого устройства, которое вырабатывает на 50% большей мощности электроэнергии. Есть АКБ емкостью 2600 mAh, LED панель для индикации уровня заряда. Размещен вентилятор, поддув для пламени и регулирования его интенсивности (как в кузнечном горне).

К устройству можно приобрести аксессуары, либо печь сразу в комплекте со всеми аксессуарами:

Термоэлектрический генератор своими руками

Начнем с наших гаджетов – это пригодится именно для них. Ни для кого не секрет, что в виду своей нафаршированности различными программами и приложениями заряда аккумулятора надолго не хватает и особенно это заметно, когда мы находимся вдали от дома. Но, скорее всего, вы уже слышали о возможности сделать термоэлектрический генератор своими руками, который послужит своеобразной палочкой-выручалочкой для батареи ваших смарт-часов, телефона или планшета, когда вы выедете на природу.

Подберем нужные элементы

Для сборки термоэлектрического генератора своими руками, в первую очередь, нужно приобрести несколько деталей, которые есть в продаже в магазинах либо в мастерских по ремонту компьютеров. Во всяком случае, интернет магазины всегда смогут обеспечить вас всем необходимым.

Приготовьте следующие детали:

• элемент Пельтье;
• два алюминиевых радиатора для ПК разного размера;
• силовой модуль dc-преобразователь до 5 V;
• термопаста и клей типа «Секунда»;
• спирт для источника тепла.

Прежде чем приступить к сборке, убедитесь в том, что вы подготовили все необходимые детали. Я, к примеру, пошел самым легким путем: сходил к знакомому, занимающемуся ремонтом компьютерной техники, попросил почти все детали из этого списка, и рассказал, что хочу с ними сделать. А когда хотел оплатить то, что получил, то он ответил, что я уже рассчитался своим рассказом о конструкции генератора, который ему тоже пригодится.

Приступаем к сборке

Сразу хочу сказать, что делая термогенераторы электричества своими руками, можно использовать другие детали, например, вместо радиаторов от ПК напаять алюминиевые или медные полоски на пластинки из однородного металла. Можно, конечно, использовать только одни пластины, но не забывайте о том, что ребра здесь будут усиливать эффект от нагрева металла. Также можно обойтись без термопасты, хотя это понизит качество создаваемого прибора, но вот без элемента Пельтье и dc-преобразователя сделать такое устройство невозможно.

Будем руководствоваться эскизом, приведенным выше – так мы очень быстро соберем рабочий термогенератор своими руками. Для начала возьмите элемент Пельтье, намажьте на него равномерный слой термопасты, а по краям налейте клей из тюбика. Приклейте прибор к гладкой поверхности большего радиатора, чтобы он оказался в центре, и слегка прижмите рукой – этого будет достаточно. Затем намажьте пастой и клеем радиатор меньших размеров, и тоже прижмите его к элементу. Собранная вами конструкция, благодаря китайскому клею, застынет за несколько секунд. К проводкам элемента Пельтье припаяйте повышающий dc-преобразователь на 5 V (ампераж подберете самостоятельно из того, что будет), который одновременно послужит точкой для подключения вашего гаджета через USB-порт.

В принципе, термогенератор электричества уже готов, осталось только придумать для него подставку. Сначала я хотел найти старые алюминиевые кронштейны для карнизов в виде труб, которые широко использовались во времена СССР, так как у меня когда-то такие были. Из одного держателя можно было бы выгнуть красивую и удобную подставку, но оказалось, что жена их выбросила. Для подставки очень кстати пришлась бы широкая алюминиевая полоса, но и такой ленты дома тоже не оказалось.

Тогда я пошел в ближайший строительный магазин и купил там парочку (про запас) перфорированных ленточных подвесов, которые используют для каркасов гипсокартонных конструкций (их также называют «П-эшки»). С одного такого элемента очень легко сделать литеру «П», а потом разогнуть края вертикалей, как у печатной омеги «Ω», только перевернутой вверх ногами. Если вас беспокоит устойчивость, то кронштейн можно прикрутить перекладиной буквы «П» к какой-либо подставке из фанеры или ОСП (OSB).

Примечание: собранное вами устройство нужно установить на подставку малым радиатором вниз, но так, чтобы и радиатор, и элемент оказались внутри, между ножек литеры «П».

Заключение

Если вы выезжаете на природу, то удобнее всего в качестве топлива для зарядного устройства использовать сухой спирт. Но также подойдёт и медицинский бутылочный – его можно купить в аптеке. Пробочка от бутылки там металлическая и как нельзя лучше подойдет в качестве топки. Налейте в нее спирт, установите в центре подставки под вашим генератором и подожгите. Гаджет начнет заряжаться, как только радиатор нагреется, а на это уйдёт всего несколько секунд. Пользуйтесь на здоровье!

Как получить электричество из тепла — использование элемента Пельтье для выработки энергии, сборка термогенератора

Я расскажу как получить электричество из тепла и как построить своими руками термоэлектрогенератор средних размеров, который можно использовать в походах и на открытой природе, а также просто так, для зарядки электронных устройств, посредством зарядки перезаряжаемых батарей от любого источника огня. При использовании ракетной печи или походной печки и газа для более быстрого сгорания, сгенерируется больше энергии.

Термоэлектрический генератор идеально подходит для выживания в случае стихийных бедствий, поскольку позволяет производить электроэнергию из легкодоступного источника — огня. Солнечную энергию можно получить только днем, а сбор лунного света неэффективен и требует создания дорогой линзы, энергию ветра возможно получить не в любой день. Огонь — это мощный и опасный источник энергии, поэтому будьте осторожны при использовании устройства и остерегайтесь горячей части радиатора и т.д.

Шаг 1: Необходимые детали

1. 1х Элемент Пельтье (термоэлектрический преобразователь)
2. Алюминиевый радиатор среднего размера (я достал свой из старого ПК)
3. Толстый электрический кабель двух цветов (опционально)
4. Входные и выходные разъемы/гнезда, предварительно купленные или изготовленные (для ввода и вывода энергии) (опционально)
5. Проектный корпус, частично теплозащищенный, если возможно. Используйте изоляционный материал, металл, фольгу и т.д. (опционально)
6. Термопаста (опционально), алюминиевая фольга (желательно)
7. Резак для резки тонких металлов
8. Ножницы по металлу
9. Разные отвертки (для закручивания винтов корпуса и входов/выходов)
10. Разные винты и болты (для крепления металлических пластин и радиатора)
11. Паяльник и припой (опционально) для надежного крепления
12. Аккумуляторная батарея низкой или средней мощности (для подзарядки)
13. Термоусадочные трубки для защиты проводов от тепла (необходимо)
14. 1х блокирующий диод, чтобы предотвратить обратную зарядку.
15. 2 алюминиевые банки (металлическая пластина)
16. Толстая медная проволока
17. Цифровой мультиметр

Все, что отмечено как опциональное, не обязательно к сборке термогенератора, но будет полезным, например корпус для аккумулятора и блокирующий диод.

Шаг 2: Конструирование

Построить корпус и тепловой генератор электричества довольно просто.

Во-первых, отрежьте от алюминиевых банок дно и крышку и разрежьте получившиеся куски пополам. Сложите 4 куска вместе и, прижав, вырежьте отверстия в углах для гаек. Прижмите листы гайками. Основа для устройства готова.

Если имеется термопаста, намажьте её на радиатор и основу, используя старую кредитку. Вам нужен квадрат размером с элемент Пельтье для выработки электричества. Поместите элемент Пельтье холодной стороной к радиатору, а горячей к алюминию. Проверить стороны можно подключив модуль к двум батареям 1.5v и потрогав каждую из сторон.

Нужно положить модуль между радиатором и алюминиевыми листами и немного вдавить в термопасту. Теперь, используя плоскогубцы, нужно обернуть медную проволоку вокруг выпирающих частей радиатора и под болтами на алюминиевой основе. Это соединит радиатор, основу и элемент Пельтье друг с другом. Основной блок сделан.

Шаг 3: Тестирование теплогенератора

Я использовал для теста термоэлектрического генераторного модуля одну маленькую свечку внутри оловянной банки, покрытой изоляционной лентой и подставку из металлического корпуса компьютерного вентилятора. В зависимости от количества тепла, мощность будет медленно подниматься и продолжать расти до заданного напряжения.

Также на эффективность влияет охлаждение радиатора, в холодный день радиатор будет остывать быстрее. К устройству могут быть подключены топливная или ракетная печь, этим можно заряжать аккумуляторы или электронные устройства.

На самом деле эта вещь не подходит для повседневного использования, поскольку элемент Пельтье рано или поздно сломается и сделает устройство неэффективным. В любом случае, оно может использоваться для получения электроэнергии в походе, при экстренных случаях и т.д.

Смотрите видео для тестов и показаний напряжения и скорости его подъема. Тест дома с питанием от свечки. Второй тест с маленькой печкой, в котором видно, что если непрерывно подавать топливо, то за 3-4 минуты можно зарядить батарею или две.

Шаг 4: Улучшения

Возможные следующие модернизации устройства:

1. Добавьте еще одну ячейку Пельтье чтобы удвоить выход напряжения.
2. Подключите Joule Thief или несколько для небольшого увеличения напряжения.
3. Используйте более качественные теплопроводные материалы, больший радиатор и более толстую алюминиевую или медную плиту в качестве основы.
4. Можно качественнее закрепить ячейку Пельтье при помощи медной проволоки или термопасты, что улучшит перенос тепла.
5. Используйте ракетную печь вместо открытых источников огня. Жар ракетных печей локализован, что будет эффективнее заряжать устройства.
6. Используйте несколько связанных друг с другом устройств, соединив их последовательно над источником огня, чтобы увеличить выход напряжения.
7. Можно улучшить термоизоляцию на проводах, фольге и изоляционной ленте (ракетные печи, как правило, немного плавят провода)
8. Сделать запас компонентов и деталей (если что-то сломается или прогорит, всегда можно будет починить устройство)

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
