Стойка для дрели своими руками: инструкция по изготовлению

Стойка для дрели два в одном: сверлильный и шлифовальный станок

Приобрести сверлильный станок в гараж для любительского использования позволить себе может не каждый, потому для самоделкиных предлагаю свою пошаговую инструкцию изготовления деревянной стойки для дрели, бонусом идет возможность обработки с помощью шлифовального барабана.

Необходимые материалы:

• Брус деревянный – 90х45 и 50х50 мм.
• Куски фанеры толщиной 10 мм.
• Мебельные шариковые направляющие полного выдвижения 300 мм – 2 шт.
• Пружина (подходящую пружину приобрел в автомагазине, для набора длины пришлось использовать две пружины).
• Крепеж.

Пошаговая инструкция изготовления деревянной стойки для дрели

1. Размечаем и закрепляем на брусе 90х45 подвижные элементы шариковых направляющих.
Длина бруса должна соответствовать длине направляющих (в моем случае – это 30 см).

2. Для стоек применим брус аналогичного сечения – понадобится два отрезка по 70 см каждый. На стойках закрепим ответные части направляющих при помощи саморезов по дереву.

4. К нижним торцам стоек закрепляем основание из фанеры размерами 290х500 мм. Для жесткости с задней стороны будущего сверлильного станка прикрепляем брус 50х50 мм.

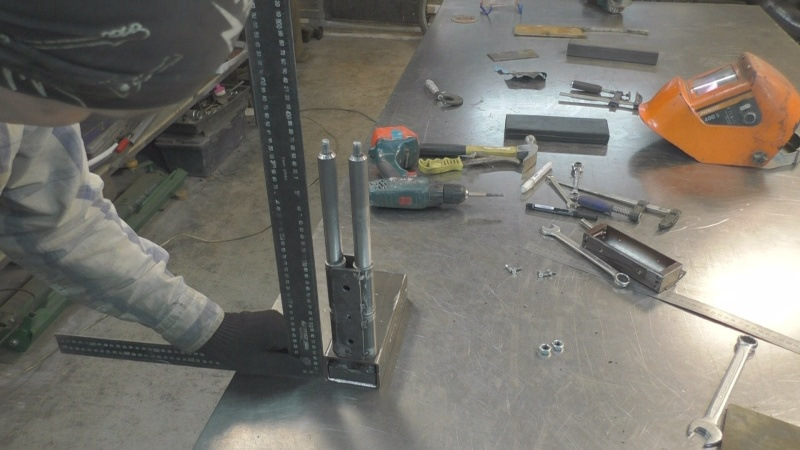

5. Проверяем перпендикулярность основания и стоек с помощью угольника.
Не стоит игнорировать этот этап – чем точнее на каждом шаге будет сборка, тем проще будет регулировать перпендикулярность оси сверла основанию на последнем этапе.
6. Усиливаем верхнюю часть стойки накладкой из фанеры 10 мм, размер накладки – 90х204 мм.

7. Для закрепления дрели на ползуне я использовал старую рукоятку, которую нашел от другой дрели (вы можете использовать штатную рукоятку, если ей не пользуетесь).
Размечаем контур. Отпиливаем лишнее (что не повлияет на жесткость и будет только мешать работе). Выполняем отверстие для дрели диаметром на несколько миллиметров больше отверстия в рукоятке.

9. Для фиксации ползуна в верхнем положении используем пружины – при помощи двух крюков и двух пружин получаем надежное возвращение ползуна в исходное состояние даже с тяжелой дрелью.

При необходимости, регулируем угол закрепления элементов ползуна между собой.
12. Изготовляем подвижный стол с возможностью регулировки высоты стола.
Необходимые материалы для стола:

Для монтажа я использовал тот крепеж, который был под рукой –болты М6, М10, сантехническую шпильку М8, шайбы и гайки в ним.

Смотрите видео

Процесс изготовления барабана, а также стойку для дрели в действии можете увидеть в видео:

Магнитная стойка для дрели из металлолома своими руками!

Сейчас занят изготовлением большого складного сварочно-монтажного стола в свою мастерскую и в связи с этим появилась необходимость просверлить около 200-250 отверстий в столе под быстросъёмные струбцины.

Кроме количества, смутила и необходимая точность – отверстия должны быть строго вертикальными, иначе мои струбцины будут стоять вкривь и вкось. А это значит, что дрель мне не совсем подходит – насверлим, но вот чтобы ровно – это вопрос )).
Решил делать с помощью магнитной дрели или стойки под дрель. Посмотрел на цены и офигел – самая «дешёвая» из нормальных, но не брендовых стоек – 43000 р. Уровня Бош и Макита – от 100000 р!

Это если без самой сверлилки. А с ней – от 150000р.
Можно и так, но:

Короче, решил сделать сам. Ну и из доступных вещей.
Первая мысль была прикрутить к основанию обычной стойки электромагнит от двери, развернуть стойку назад и сверлить. Тут несколько проблем – если не портить стойку, то основание поднимется сильно выше и дрель может не доходить до конца (хотя это при длинном сверле не так важно). Ещё проблема в её хлипкости. В общем, не понравилось.
Но я так бы и сделал, если бы не увидел в одном из интернет-магазинов зубчатую пару рейка/шестерня за 500-700 руб. И тут заработала инженерная мысль, подгоняемая некоторым перфекционизмом. Может, немного переусердствовал, но получилось вот так.
Из ништяков – сделал лазерный указатель, который включается маленькой кнопкой на рукоятке при выставлении стойки «по месту». Далее она примагничивается небольшим зелёным выключателем рядом с рукояткой. Он же замыкает цепь на основной выключатель – то есть пока не примагнитил, сверлить не начнёшь. Основной выключатель – электромагнитный, от станков. Его плюс – если пропало напряжение, он в любом случае отключится и при появлении напряжения вновь станок останется выключенным.

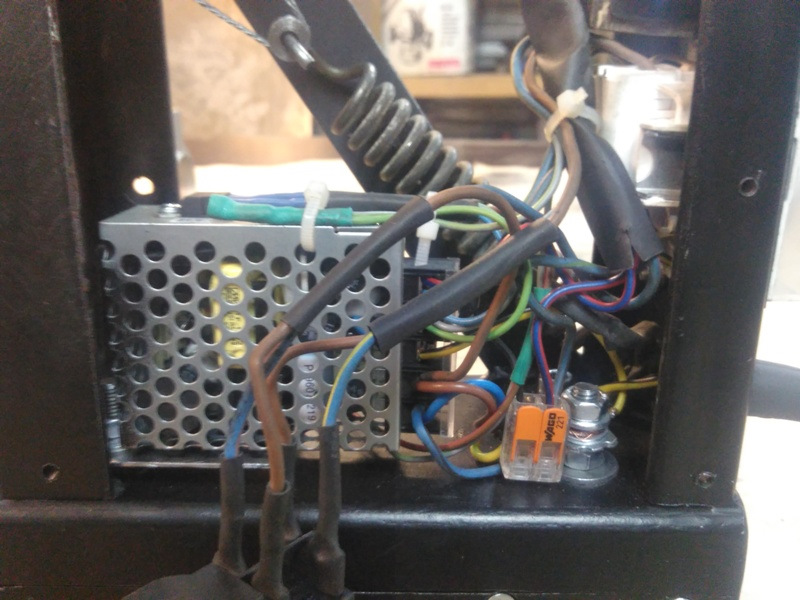

Питание магнита – от блока 12В (постоянных), питание лазерного модуля – от КРЕН 5а (5 В).
Прокатился по местным автосервисам и собрал комплект для рукоделия – пара старых передних стоек, пара стоек стабилизатора и рулевая тяга. Ещё заскочил на приём лома за черметом.

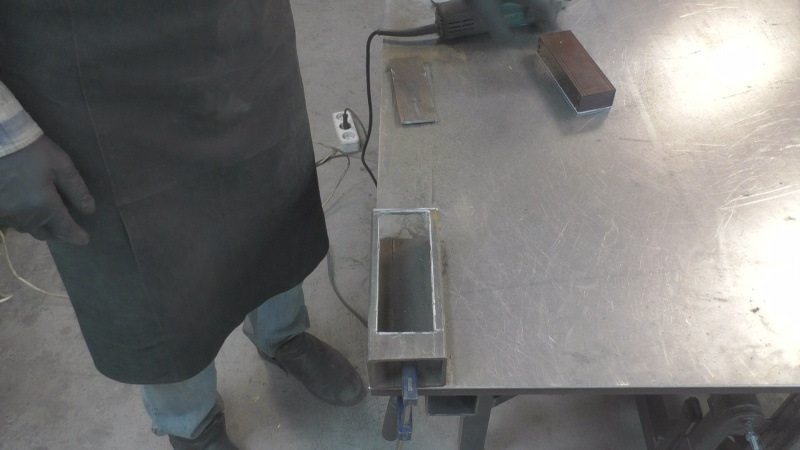

В основе конструкции – корпус из трубы 60х80х4 мм и штоки передних стоек.

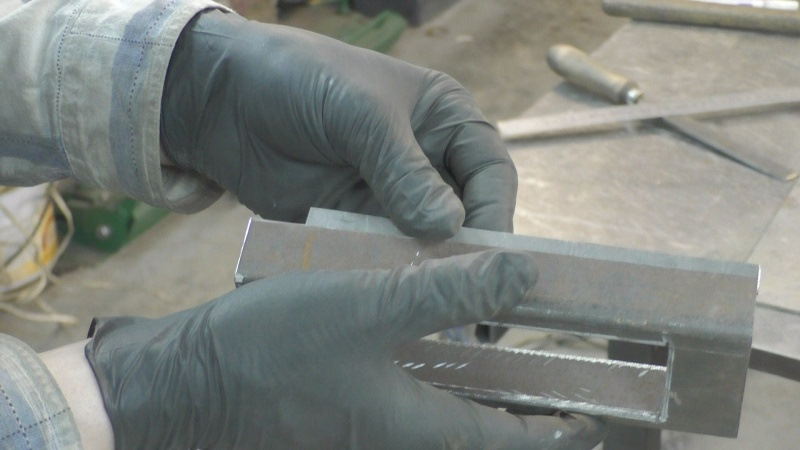

Выпиливаем местечко под магнит:

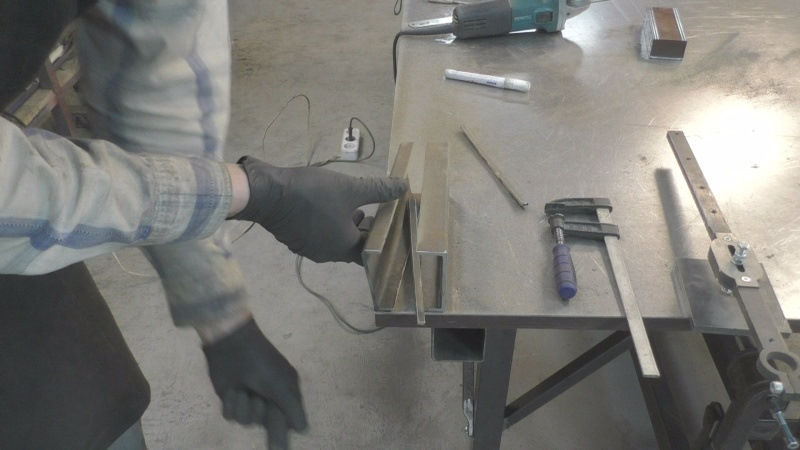

Половиним трубу и привариваем полосы для крепежа – винтов М4:

Для магнита сделан крепёж из куска трубы 60х60х2 – подошёл по размеру:

Его крепим к верхней части корпуса болтами через проставочные шайбы:

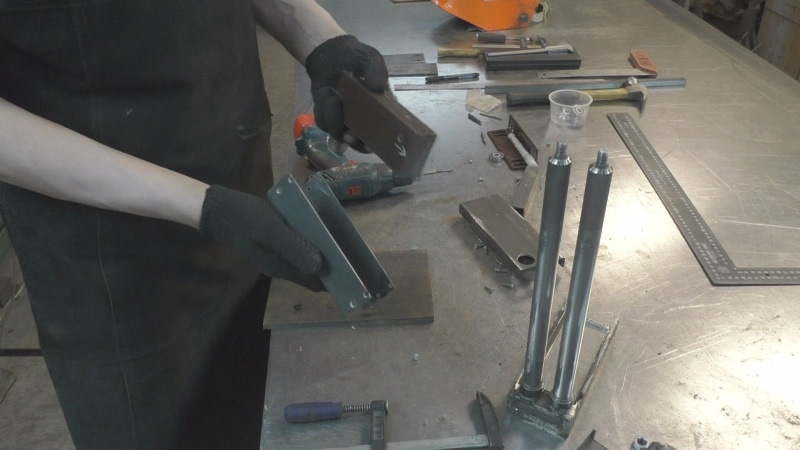

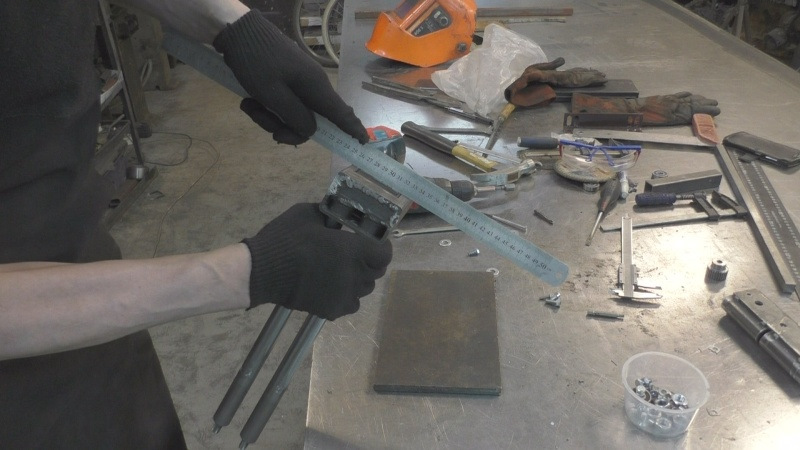

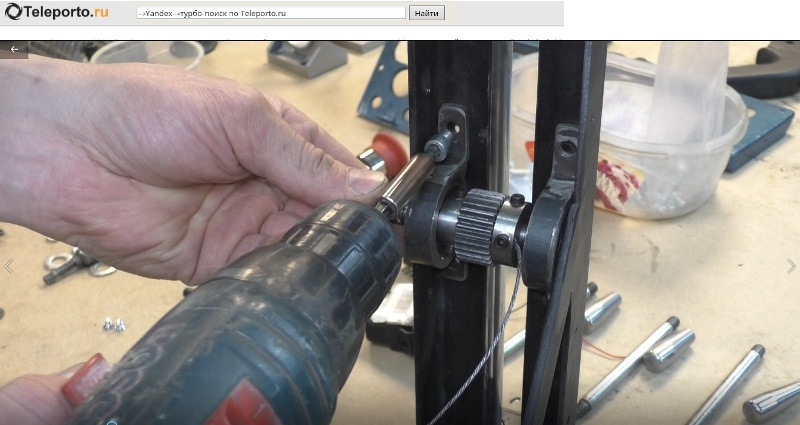

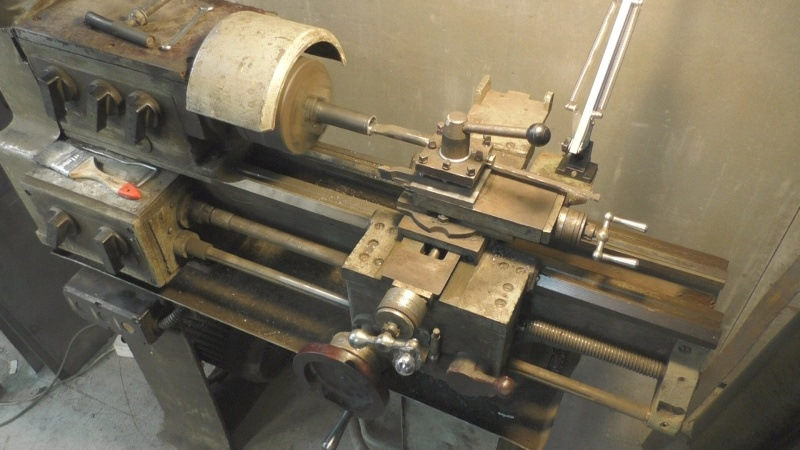

Протачиваем обрезки трубы под диаметр штоков – это будет подвижная часть

Из рулевой тяги делаем вал под шестерню.

Крепим в подшипниках.

Натяжение через микро-блок, так как места для большой пружины нет. Она маленькая, но жёсткая. Трос наматывается на вал:

Корпус согнул из листов 1.5 мм для маленьких деталей и 1 мм – для боковин.

И ещё немного фоток внизу.
Кому интересно, более подробно можно посмотреть в видео. Правда, пока только первая часть. Слеплю вторую – выложу, и заодно расскажу о реальном опыте эксплуатации – надеюсь, со столом закончу. В общем, пошёл сверлить…

Делаем стойку для дрели своими руками: инструкция, чертежи, видео

Значительно расширить функционал ручного инструмента позволяет стойка для дрели, своими руками сделать которую совсем несложно. Размещение дрели на такой стойке (ее можно сделать и поворотной), позволяет превратить обычный ручной инструмент в эффективный сверлильный станок, который удастся с успехом использовать для выполнения различных технологических операций.

Самодельная стойка для дрели из деревянных элементов

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Cтойка для дрели из дерева: вариант №1

Вариант стойки с довольно подробной инструкцией по сборке в формате фотоподборки, иллюстрирующей этапы изготовления. Для создания данной модели вам понадобятся доски толщиной как минимум 20 мм, небольшой ящик с мебельными направляющими и стержень с резьбой для подвижной части стойки, пара десятков коротких и десятка три длинных шурупов, столярный клей плюс стандартный в таких случаях инструмент, как то пила, струбцина, отвертка, дрель и наждачная бумага для финишной отделки.

Стойка из дерева в сборе: общий вид

Cтойка для дрели из металла: вариант №2

Если нет времени на изучение чертежей и различных вариантов конструкций стоек, то предлагаем вам посмотреть содержательное видео о создании весьма функционального механизма, способного удовлетворить потребности большинства домашних мастеров.

Результатом трудов станет вот такая стойка с оригинальным тросовым приводом каретки

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков. Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали. Такие стойки для дрели состоят из следующих конструктивных частей:

• несущей станины, на которой крепятся все необходимые элементы станка;
• стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
• ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
• дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Станина устройства

Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа. Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании. Можно воспользоваться следующими рекомендациями по выбору габаритов станин:

• станки для выполнения вертикального сверления — 500х500 мм;
• оборудование для выполнения различных технологических операций — 1000х500 мм.

Металлическая станина – это толстая пластина с приваренными уголками

Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта.

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Ниже на видео можно ознакомиться с подробностями изготовления такого варианта стойки для дрели. Автор детально рассказывает о процессе создания своего самодельного сверлильного оборудования.

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Механизм для перемещения дрели в вертикальном направлении

Самодельный станок для сверления необходимо оснастить механизмом, который будет обеспечивать перемещение дрели в вертикальном направлении. Конструктивными элементами такого узла являются:

• рукоятка, при помощи которой каретку с закрепленной на ней дрелью подводят к поверхности обрабатываемой детали;
• пружина, необходимая для того, чтобы возвращать каретку с дрелью в исходное положение.

Пружинный механизм перемещения дрели

Сделать такой механизм можно, используя две конструктивные схемы:

• пружину соединяют непосредственно с ручкой станка;
• пружины располагают в нижней части каретки — в специальных пазах.

По первому варианту конструкцию выполняют по следующей схеме:

• на стойке станка при помощи винтов фиксируют две металлические пластины, между которыми устанавливают ось, где и будет размещена ручка установки;
• на другой стороне стойки также устанавливают пластины и ось, на которой фиксируют один конец пружины, а второй ее конец соединяют с рукояткой;
• штифт, при помощи которого рукоятка соединяется с кареткой установки, располагают в продольном пазу, выполненным в ней.

Основой послужила старая стойка от фотоувеличителя «Крокус» производства Польши

Если пружины находятся в нижней части механизма возврата, то рукоятка устройства также фиксируется при помощи двух пластин и оси, обеспечивающей ее движение. Пружины при такой конструктивной схеме располагаются в нижней части пазов направляющих, которые дорабатываются при помощи металлических уголков, ограничивающих их перемещение.

Принцип работы станка для сверления, в котором пружины расположены в нижней части каретки, достаточно прост: опускаясь вниз в процессе сверления, каретка с закрепленной на ней дрелью давит на пружины, сжимая их; после того, как механическое воздействие на пружины прекращается, они разжимаются, поднимая каретку и дрель в исходное положение.

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге. На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов. Порядок изготовления такого механизма выглядит следующим образом:

• в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
• затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
• используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
• на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.

Самодельный станок, изготовленный на базе ручной дрели, является достаточно универсальным устройством, но по причине невозможности использования на нем режущего инструмента большого диаметра обработка крупногабаритных деталей на таком оборудовании невозможна.

Стойка для дрели своими руками: как сделать станину и советы по выбору приспособления для дрелей (125 фото и видео)

Наверное, каждый мужчина в своем домашнем арсенале имеет такой прекрасный инструмент, как дрель. Очень полезная вещь в бытовых условиях, но в данной статье речь зайдет не об этом.

Сегодня Вы узнаете о том, как сделать самодельную стойку для дрели своими руками.

Плюсы

Экономия средств. Безусловно, сделать что-то самостоятельно, как правило, обходится куда дешевле, нежели покупать вещь в магазине. Именно поэтому многие люди стремятся сделать все своими руками.

Данное сооружение не требует каких-то особых навыков в этом деле и особенных материалов. Все делается из подручных средств своими силами.

Если посмотреть чертежи стойки для дрели, то становится ясно, что конструкция достаточно проста в изготовлении.

На просторах интернета полно вариаций по возведению сверлильных стоек своими руками. Это говорит, что даже самый неопытный пользователь сможет найти себе подходящую инструкцию и чертежи.

Недостатки

Для создания некоторых элементов конструкции требуются специальные приборы, которые значительно повышают стоимость изготавливаемого сооружения.

Обычно, самодельные стойки для дрели своими руками ограничены своим функционалом. К примеру, такие конструкции не позволяют проделывать отверстия, поставленные под углом.

Исходя из достоинств и недостатков можно сделать вывод, что самодельная конструкция имеет больше количество плюсов, то есть при попытке самостоятельно возвести подобную конструкцию Вы не рискуете ничем, кроме своего времени.

Более того, для ее создания не нужно даже выходить из дома, потому что, как было упомянуто, стойка делается из подручных предметов, которые лежат дома у каждого мужчины.

Что понадобится

• Деревянная доска или доска ДСП, желательно широкая. Допускается использования полотна из металла
• Направляющие
• Пружина
• Ручка-рычаг
• Лобзик, болгарка и дрель
• Угольники и крепления

Инструкция по изготовлению

Первом делом нужно позаботиться о качественном чертеже. Как уже было сказано выше, найти его в интернете не составит особого труда.

После того, как чертеж найден, можно приступать к работе. Первым делом следует соорудить подставку. Она послужит основой изготовляемой вещи.

Чтобы ее сделать, нужно взять подготовленную заранее деревянную доску или металлическое полотно, а затем вырезать пластину на свой выбор. Не рекомендуется делать ее слишком большой или слишком маленькой.

Следующим шагом будет возведение штативной стойки. Изготавливается она из той же материи, что и подставка. Здесь уже размеры нужно подбирать исходя из размеров дрели.

Нужно закрепить подпорку на станину, а к ней приделать основу. С помощью балки нужно усилить изготовленное приспособление. Уже на готовую конструкцию надо приварить направляющие.

Далее нужно возвести каретку, а она, в свою очередь, будет прикреплена к направляющим. При помощи хомутов надо приделать дрель к этой самой каретке.

Последним действием надо сделать механизм, который позволит перемещаться. Для этого надо взять рычаг-рукоять и расположить его меж пластин, которые прикручены к станине. Пружины же размещаются в дупле направляющих.

Если Вы соблюдали все шаги инструкции точно, то у Вас получилась замечательная стойка для дрели своими руками. Как было упомянуто ранее, конструкция несложна в изготовлении и ее возведение не занимает особого количества времени.

Вывод

Исходя из всего вышесказанного можно смело сказать, что если Вам нужна стойка для дрели, то не нужно торопиться в магазин для того, чтобы купить ее и потратить деньги.

Можно для начала порыться в интернете, поискать чертежи, изучить их, ознакомиться с инструкциями, а уже только потом, исходя из оценки своих сил и способностей, делать вывод, стоит ли покупать ее, или лучше все-таки сделать своими руками.

Безусловно, каждый должен решить этот вопрос самостоятельно, но все-таки рекомендуется попробовать свои силы и отточить свои навыки, ведь конструкция сооружается из подручных материалов, которые, как правило, лежат дома у каждого мужчины. Желаем Вам успехов при изготовлении подобной стойки!

Фото стойки для дрели своими руками

Сбор стойки для дрели своими руками с чертежами

Выделяют следующие преимущества самодельных приборов:

• Самодельный станок очень дешевый.
• При конструировании прибора можно применять детали оставшиеся от старой техники.
• Найти все чертежи и подробные алгоритмы изготовления можно в свободном доступе.
• Можно сделать очень качественную и технологичную модель. У вас есть возможность изготовить действительно качественный прибор.

Однако существуют и недостатки:

• Для изготовления деталей потребуется специальное оборудование.
• Если направляющая будет плохого качества, то это сильно повлияет на точность сверления.
• Очень сложно сделать механизм превосходящий по качеству и функционалу заводской.

Станина — одна из самых главных частей станка для дрели. Она может сооружаться из металла или дерева. Толщина и размеры станины зависят от веса конструкции и инструмента. Размер станины также зависит от типа производимых на станке операций:

• Размеры 50 на 50 миллиметров используется для сверления.
• 100 на 50 для осуществления более сложных операций.

К станине крепиться стойка, которая может быть присоединена при помощи винтов, важно понимать что оно должно быть достаточно прочным

Стойка также может изготовлена из дерева или металла. Она состоит из направляющих (рельс для движения инструмента) и зажима для фиксации инструмента на одном уровне. Её изготовление происходит следующим образом:

• Зафиксировать стойку на станине.
• Прикрепление направляющий к стойке.
• Установите каретку, которая должна располагаться на направляющих.

Инструмент может крепиться на стойке при помощи хомутов или специальной колодки

Как сделать станок для дрели своими руками.

Для изготовления станка под дрель нам понадобятся следующие материалы:

• Пластиковая бутылка.
• Пластиковая крышка.
• Сверло.
• Канцелярский нож.
• Маркер или фломастер для разметки.
• Универсальный клей.

Стойка направляющей самодельного приспособления

Как сделать сверлильный станок

Подставку для дрели для вертикального сверления сделать не сложно. Больше усилий понадобится при сооружении станка для сверления. Это приспособление обладает большими габаритами. Но при следовании рекомендациям, можно сделать усовершенствованное компактное устройство.

Чтобы самостоятельно изготовить сверлильный станок необходимо использовать подставку, создание которой было описано в прошлом пункте. Далее нужно выполнить следующие пункты:

1. Разобрать сверлильный инструмент и вынуть из него двигатель и пусковое устройство.
2. Зафиксировать движок на подставке с помощью хомутов.
3. Подготовить отдельную коробку, в которую необходимо установить пусковое устройство.
4. Увеличить длину проводов от пускового устройства и установить коробку на основании подставки.
5. Прочно закрепить патрон, предварительно расположив его на валу.

Сверлильный станок небольших размеров готов. Можно не разбирать инструмент, но тогда станок получится громоздким. Или же возможно использование движков от любой бытовой техники. В таком случае потребуется дополнительно приобрести патрон.

Сверлильный станок устройство

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

• доски из дерева, толщина которых достигает двадцати миллиметров;
• деревянный ящик среднего размера;
• направляющие для мебели;
• стержень с резьбой, отвечающий за возможность движения в конструкции;
• приблизительно двадцать шурупчиков и тридцать саморезов;
• столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Оцените сложность работ по чертежам, которые мы даём в этой статье.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

Чертёж сверлильного станка с двигателем

Детали и материалы для изготовления станка приведены в таблице:

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80 мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка	см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Четырёхручьевый блок ведущих приводных шкивов

Блок ведомых шкивов

Ограничительный стержень возвратной пружины

Консоль шпиндельной головки

Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.

Чертёж шпиндельной головки

Детали и материалы для изготовления шпиндельной головки приведены в таблице:

Поз.	Деталь	Характеристика
1	Шпиндель	Стальной круг Ø 12 мм
2	Ходовая втулка	Стальная труба Ø 28х3 мм
3	Подшипник 2 шт.	Радиальный подшипник качения № 1000900
4	Винт	М6
5	Шайбы-прокладки	Бронза
6	Рычаг	Стальной лист δ 4 мм
7	Стопор ходовой втулки	Специальный винт М6 с рифлёной кнопкой
8	Гайка	Низкая гайка М12
9	Стационарная втулка	Стальной круг Ø 50 мм или труба Ø 50х11 мм
10	Подшипник	Радиальноупорный
11	Разрезное стопорное кольцо
12	Концевая переходная втулка	Стальной круг Ø 20 мм

Шпиндель

Ходовая втулка

Стопор ходовой втулки

Концевая переходная втулка

Сверлильная головка в собранном виде

Сверлильный станок собран

Электрическая схема зависит от вида двигателя.

Простая электрическая схема для заводского станка 2М112

Как сделать станок для дрели

Для начала берем небольшую часть металлической квадратной трубы и присвариваем по краям две втулки. Затем берём небольшое круглое кольцо( можно также сделать из части круглой трубы) и привариваем две гайки. В гайки вкручиваем болт. Из трёх металлический пластин делаем П образное основание. Дальше берём два металлических штыря и привариваем их к основанию. У нас получиться стойки с направляющими. На стойки нужно надеть пружины. Далее надеваем прямоугольную трубу со втулками на стержни с пружинами.

Также можете посмотреть видео по созданию металлических станков.

#лучшедома. Как сделать стойку для дрели своими руками: два варианта подъёмника

Помимо инструментов в мастерской совершенно необходимы и различные стойки, которые облегчают работу и дают дополнительные возможности использования привычных орудий труда. Особую роль при этом играют разнообразные рабочие столы и стойки для электрического инструмента. Болгарки, пилы, дрели – всё это может получить обновлённый функционал именно за счёт дополнительных приспособлений. К примеру, механизация управления дрелью позволяет снизить нагрузку на руки и выполнять точную работу, как на сверлильном станке. В продаже вы встретите разнообразные варианты подобных стоек по цене от 2 000 руб. и выше. Но в принципе можно выполнить такую конструкцию и своими руками, это не так сложно и к тому же позволяет подогнать инструмент под свои нужды и физические параметры. Автор YouTube-канала Grumbler’s Workshop предложил два варианта исполнения такой конструкции, возможно, какой-то из них подойдёт именно вам.

Читайте в статье

Немного о необходимых материалах и инструментах

Самый выгодный вариант – это использовать подручные материалы, так что не торопитесь закупаться, возможно, большинство деталей вы найдёте в своих закромах. В первую очередь вам потребуется профильная труба 20×20 или 25×25. В среднем хватит отрезка длиной 120 см.

Помимо трубы нужна пара металлических уголков. Если нет готовых, можно сделать их самостоятельно. Ещё потребуются две перфорированные пластины, болты для крепления, металлический тросик, ручка рычага из металлической платины и кусок тросика.

Из инструмента приготовьте пилку по металлу, дрель и гаечный ключ. Прелесть этой модели в том, что не требуются сварочные работы.

Как собрать основу стойки

Что важно в стойке для дрели? Прочность, подвижность и нужная высота. Прочность ей обеспечит профильная труба, а вот подвижность будет за счёт особой конструкции и механизма подъёма и опускания.

ФОТО: YouTube.com Основная деталь стойки – кусок трубы длиной примерно 60-70 сантиметров. Срезы должны быть ровными и отшлифованными

ФОТО: YouTube.com Конструкция стойки такова, что рукав с дрелью должен двигаться по направляющей вверх и вниз. Для этого отпилите два куска профильной трубы длиной 10 см и закрепите их на пластине так, чтобы они плотно прилегали к основной направляющей. Саму же направляющую на пластине не фиксируйте

ФОТО: YouTube.com Накройте эту конструкцию второй пластиной и стяните её болтами. Проверьте: две пластины должны перемещаться оносительно основной части, не перекашиваясь в сторону и без особых усилий

ФОТО: YouTube.com Теперь можно закрепить между пластинами рукав. Он расположен под углом в 90° от основной стойки и закреплён на подвижной части парой болтов

Фиксация стойки на платформе

Ваша конструкция должна устойчиво находиться на верстаке. Обеспечит эту устойчивость широкая платформа, которую лучше сделать из цельного дерева. Имейте ввиду: вместе с дрелью стойка будет немало весить, так что платформа должна быть не меньше, чем 20×30 см.

ФОТО: YouTube.com Стойка ставится в угол платформы, чтобы центр тяжести, которым станет дрель, находился по её центру

ФОТО: YouTube.com Прикрепите стойку на уголки. Автор сделал их из куска профильной трубы большего размера, но можно использовать и готовые детали, которые легко найти в продаже

Механизм управления стойкой

Как уже было сказано, автор предложил два способа управления стойкой. Оба они довольно эффективны, но на практике показали себя по-разному.

ФОТО: YouTube.com Первый вариант механизма движения рукава с дрелью – лифтовый. Он состоит из вращающегося болта с намотанным на него тросиком, один конец которого закреплён на вершине стойки

ФОТО: YouTube.com Управление лифтом осуществляется с помощью ручки, которую нужно крутить в одну или другую сторону для движения вверх или вниз

Что показала практика: такой механизм удобен в управлении, но не даёт нужного давления на сверло, стойка движется рывками. Это не самый лучший вариант из существующих, хотя можно к нему приноровиться. Гораздо удобнее на практике оказался второй вариант устройства.

ФОТО: YouTube.com Второй вариант предусматривает подвижный рычаг, который возвращает дрель в исходное положение с помощью пружины

ФОТО: YouTube.com Длину рычага следует подбирать индивидуально. Сама дрель крепится на плече стойки с помощью скобы. Положение дрели при этом будет сбоку от стойки, это главное отличие конструкции от заводских моделей. Но такое положение никак не влияет на эффективность работы инструментом

Практика работы с самодельной стойкой

Работать с такой стойкой очень просто.

ФОТО: YouTube.com Крепите дрель к плечу стойки скобой и включаете её в сеть, фиксируя кнопку. Потом просто управляете механизмом подъёма, подкладывая нужные детали

ФОТО: YouTube.com Дрель с лифтовым механизмом легко справляется с деревом, но гораздо медленнее – с металлом. А вот рычаг с пружиной без проблем освоит любые материалы

Устройство примитивно простое, собирается без сварки, что очень удобно. Самое сложное во всей работе ─ распилить профиль на нужные отрезки. Всё остальное займёт считаные минуты.

А вот ещё одна не сложная в исполнении и доступная по материалам стойка в видео-мастер-классе:

Как сделать стойку для дрели своими руками

С помощью специальной стойки можно значительно расширить функционал дрели. Сделать такое приспособление несложно будет своими руками. Стойку для дрели можно изготовить из дерева, металла, фанеры.

Зачем нужна стойка для дрели

Работать дрелью вручную зачастую бывает достаточно сложно. К примеру, удержать сверло при необходимости сделать отверстие в трубе небольшого диаметра практически невозможно. С помощью стойки для дрели подобную операцию можно выполнить без труда. Помимо облегчения процесса сверления, в особенности в самом начале, стойка позволяет проделывать отверстия под точным углом сверления.

Изготовив такое приспособление своими руками, можно получить дома настоящий сверлильный станок. При этом, в сравнение с промышленным станком, стойка будет иметь два немаловажных преимущества — мобильность и компактность.

Плюсы и минусы самодельных стоек для дрели

Помимо облегчения работы и возможности сверления отверстий под нужным углом использование стойки для дрели дает такие преимущества, как:

• точное просверливание на заданную глубину;
• возможность снятия фасок и зенкования;
• возможность нарезания резьбы.

Стойка для дрели — приспособление удобное. Однако в плане несущей способности заводскому оборудованию она все же уступает. Поэтому сверлить слишком твердый материал, прилагая большие усилия, с ее помощью не рекомендуется.

Стойка для дрели своими руками: как сделать, чертежи, пошаговая инструкция

Своими руками могут изготавливаться стойки разных конструкций. Проще всего сделать такое приспособление из дерева или фанеры. При наличии же сварочного аппарата можно изготовить стойку и из металла.

Комментарий эксперта. Федор, слесарь: «Для изготовления стойки для сверления дрелью своими руками можно использовать и старые амортизаторы от машины. Так можно сэкономить на материале, упростить себе работу и при этом сделать максимально удобный сверлильный станок».

Стойка для дрели из дерева своими руками

Проще всего сделать стойку для дрели в домашних условиях из дерева. Древесина — материал прочный и при этом очень простой в обработке. Для изготовления стойки будут нужны доски толщиной не менее 20 мм. Также понадобятся две мебельных направляющих. Собирают деревянную стойку по простой технологии.

Вкручивая или выкручивая их, можно менять диаметр отверстия держателя.

Стойка для дрели из металла

Можно сделать стойку для дрели и из металла. Для этого:

1. Берут листовую сталь и вырезают основание. К основанию перпендикулярно приваривают стойку из трубы 32 мм.
2. Отрезают кусок от трубы 40 мм. Эта часть в последующем будет ходить по стойке. Приваривают к ней под углом 90° отрезок трубы прямоугольного сечения.
3. От трубы 50 мм отрезают колечко. Просверливают его и вваривают в отверстие под болт М8 гайку.
4. Приваривают кольцо к профильной трубе.
5. Надевают на стойку пружину. Поверх кладут шайбу.
6. На стальную полосу длиной, равной длине трубки, наваривают цепь ГРМ.
7. Приваривают деталь к трубке.
8. Делают механизм управления. К металлической полосе прикручивают звездочку ГРМ и приваривают стойку к подошве.
9. К звездочке приваривают втулку из трубы. Приваривают к ней рычаг управления дрелью.
10. Устанавливают дрель в крепление и поджимают болтом.

Стойка для дрели из трубы получается надежной и долговечной.

Как собрать своими руками стойку для дрели из амортизаторов

Из старых амортизаторов можно сделать удобную стойку под дрель.

Стойка для дрели из фанеры

Простую стойку можно сделать и из фанеры. В данном случае технология также будет относительно несложной. Делают стойку для дрели из фанеры в три этапа.

1. Собирают станину из основания и вертикальной части.
2. Делают регулируемую по наклону поверхность.
3. Собирают крепление для дрели.

Простейшая вертикальная стойка для дрели своими руками

Самую простую стойку можно сделать из фанеры и двух металлических прутов.

1. Склеивают дощечки клеем.
2. Высверливают в основании два глухих отверстия.
3. Проверяют углы уголком.
4. Заливают в отверстия эпоксидную смолу.
5. Вставляют под прямым углом стальные прутки и фиксируют их струбциной. Убирают излишки клея.
6. Скругляют углы основания.
7. Склеивают подвижную часть из двух брусочков и также скругляют ее углы.
8. Сверлят отверстия в подвижной части основания.
9. Высверливают отверстия под втулки скольжения коронкой.
10. Продолжая делать стойку для дрели, высверливают глухие отверстия по центру под подшипники. Выковыривают излишки отверткой.
11. Замешивают эпоксидку. Устанавливают подвижную часть на направляющие.
12. Вставляют на место первую пару. Затем ставят вторую.
13. Берут стальную трубку нужного диаметра.
14. Вкручивают переходник, разжав губки патрона. Фиксируют все болтиком.
15. Приклеивают к хвостовику стальную трубку.
16. Проверяют соосность, перемещая подвижную часть.
17. Надевают на хвостовик подшипник.
18. Вклеивают внешнюю часть эпоксидкой.
19. Так же поступают с верхним подшипником.
20. Проверяют прямой угол.
21. Убирают настроечную трубку.
22. Устанавливают пружины на направляющие.
23. Обрабатывают древесину маслом.
24. Ставят пластиковые заглушки.

Заключение

Сделать самодельную стойку для дрели в домашних условиях относительно несложно. Главное — это выполнять все операции внимательно и аккуратно и точно следовать инструкции. Тогда готовое приспособление получится надежным и в последующем прослужит верой и правдой долгие годы.
