Стильная и функциональная тележка для сварочного аппарата

Тележка для сварочного аппарата.

За качество фото извиняюсь !

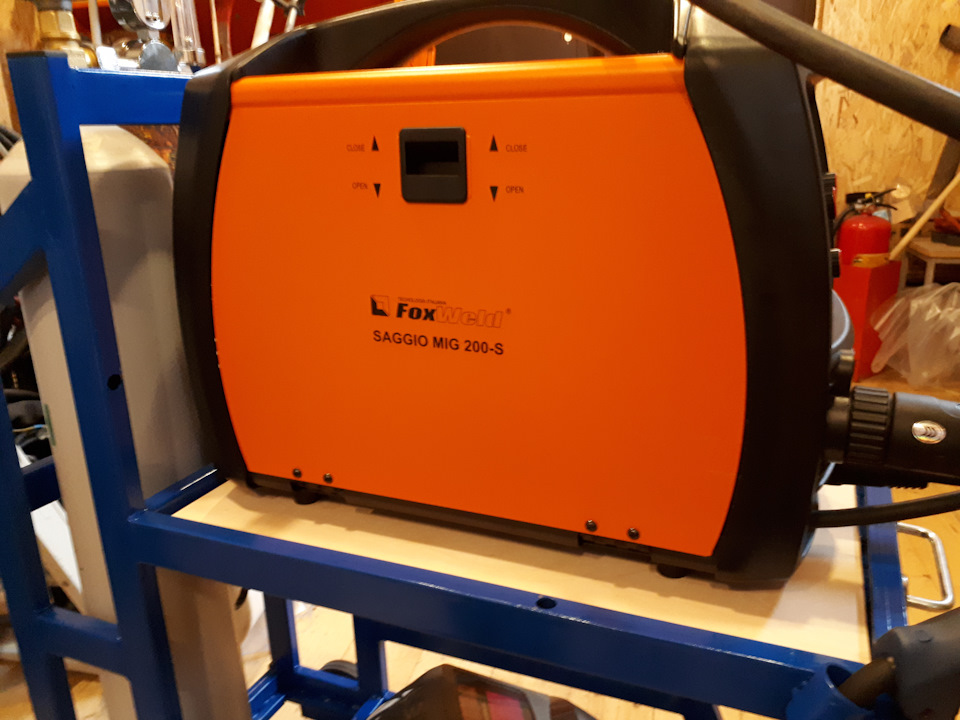

Ну, вот и решил я опробовать свой новый сварочный аппарат, а заодно совместить приятное с полезным.
После приобретения задумался над тем, как я его буду переносить. В просторах интернета я нашел видео о том, как делают тележки для сварочного аппарата. Из всего просмотренного больше всего понравилось тележка (Чезганов).

Взяв за основу его чертежи, было принято решение начинать изготовление. Закупка материала была быстрой, все находилось поблизости.
Приобрел:
1. 12 метров профиля 20/40 толщина стенок 2 мм
2. 4 метра 15/15
3. 2 поворотных колеса 65 мм. с тормозами

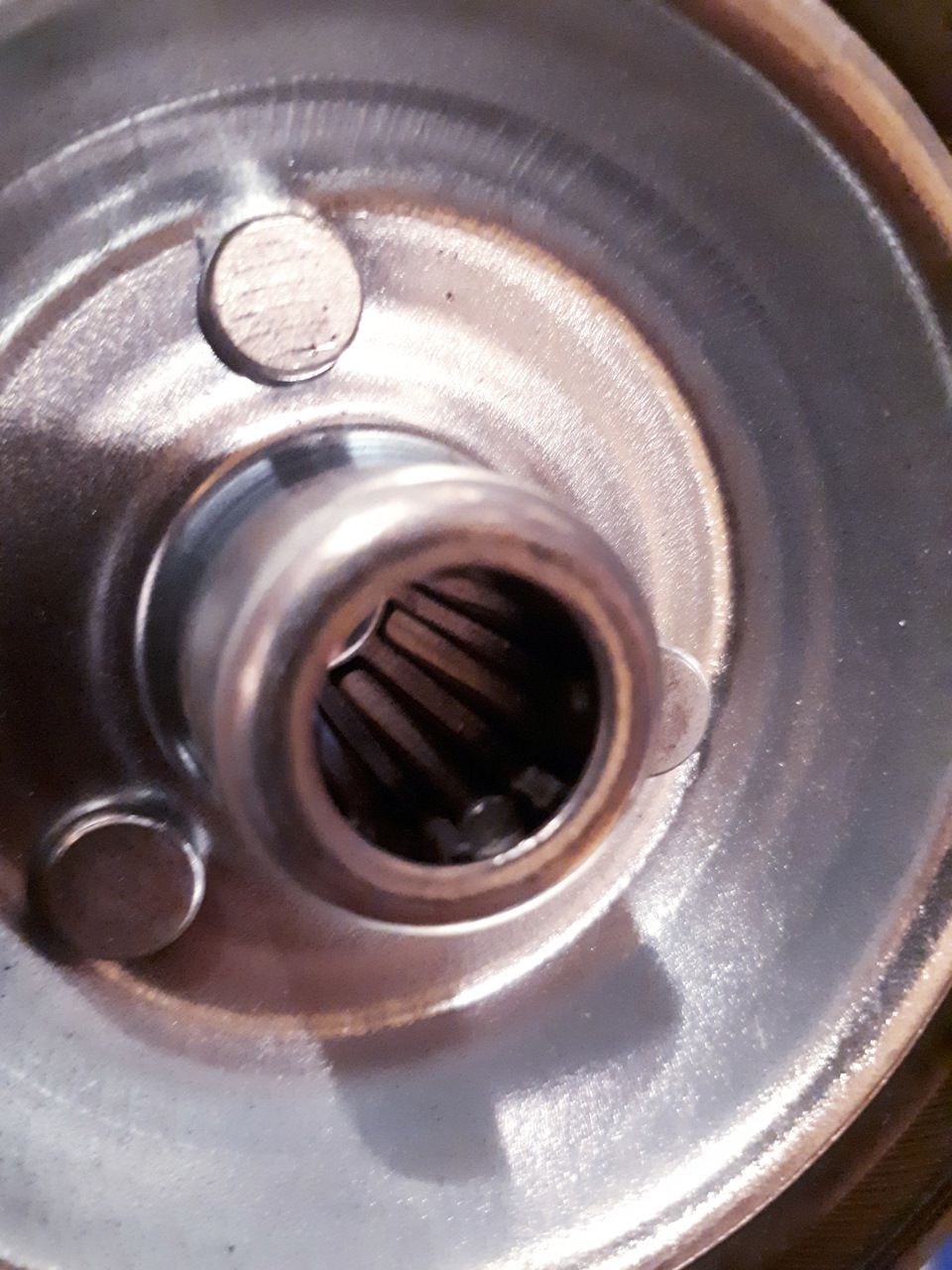

4. 2 колеса 125 мм. обычные с игольчатыми подшипниками внутри

5. 2 заглушки под профиль15/15
6. 14 заглушек под профиль 20/40
7. 2 болта 12/80
8. 2 гайки с пластиковыми втулками на 12

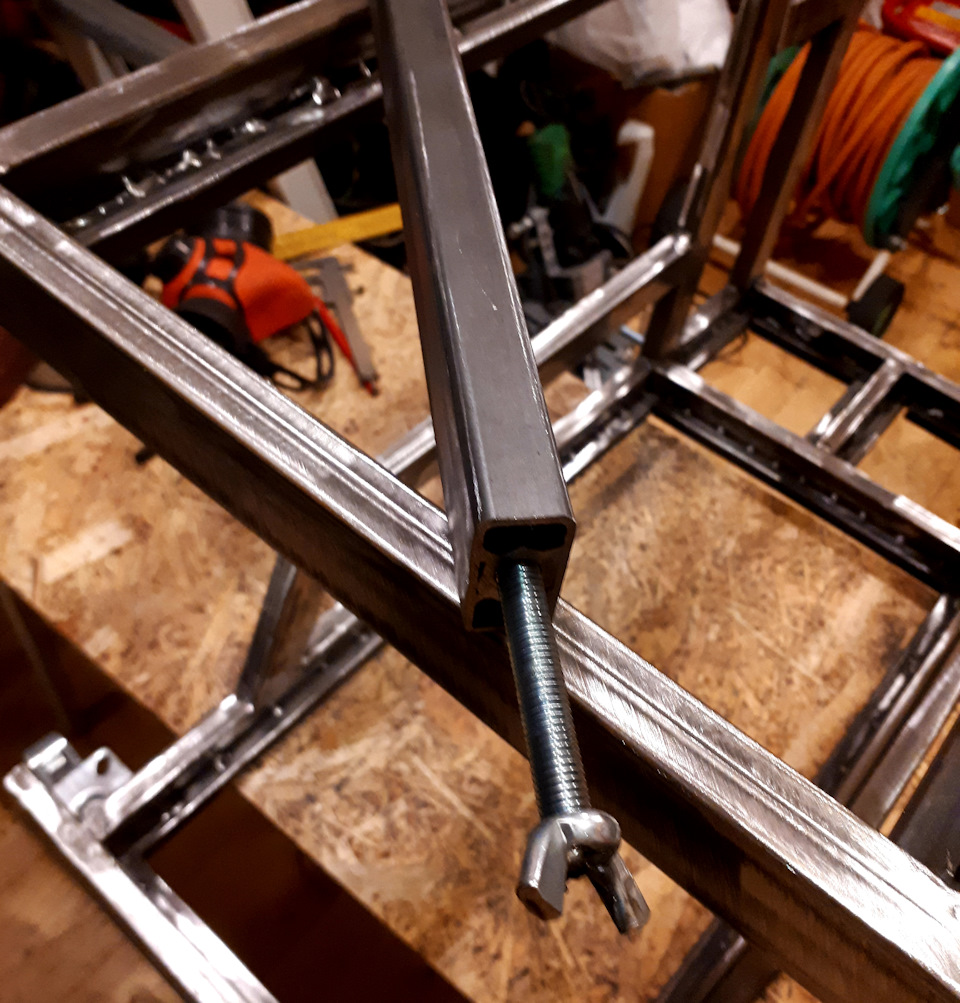

9. 3 гайки (барашек) на 10
10. Шпилька на 10 метровая
11. 3 удлиненных гайки на 10

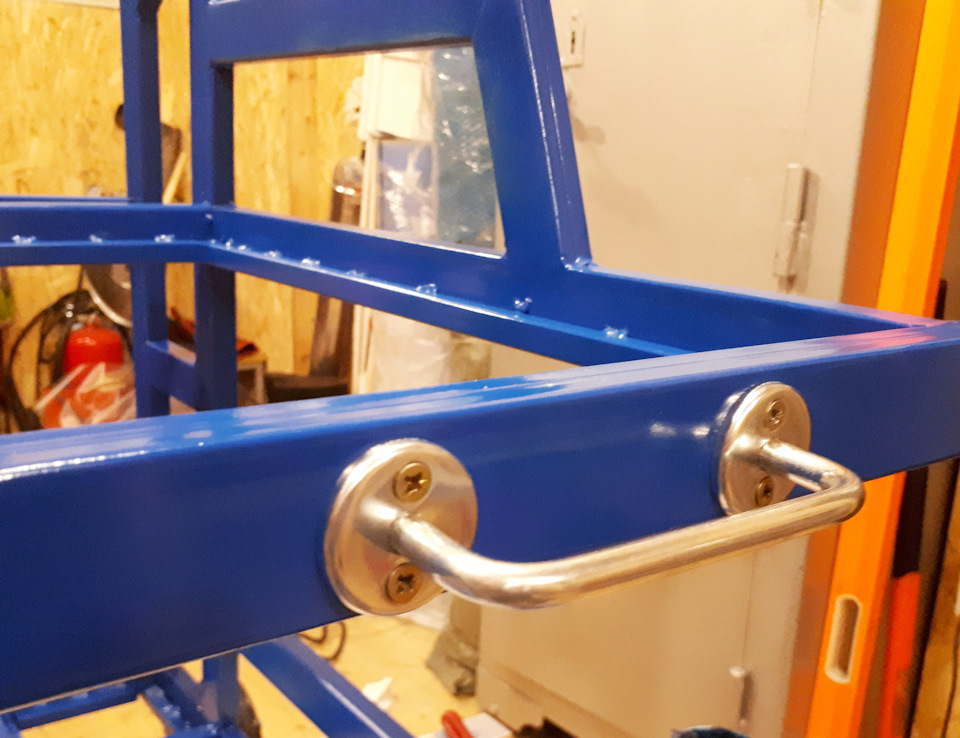

12. Ручка металлическая

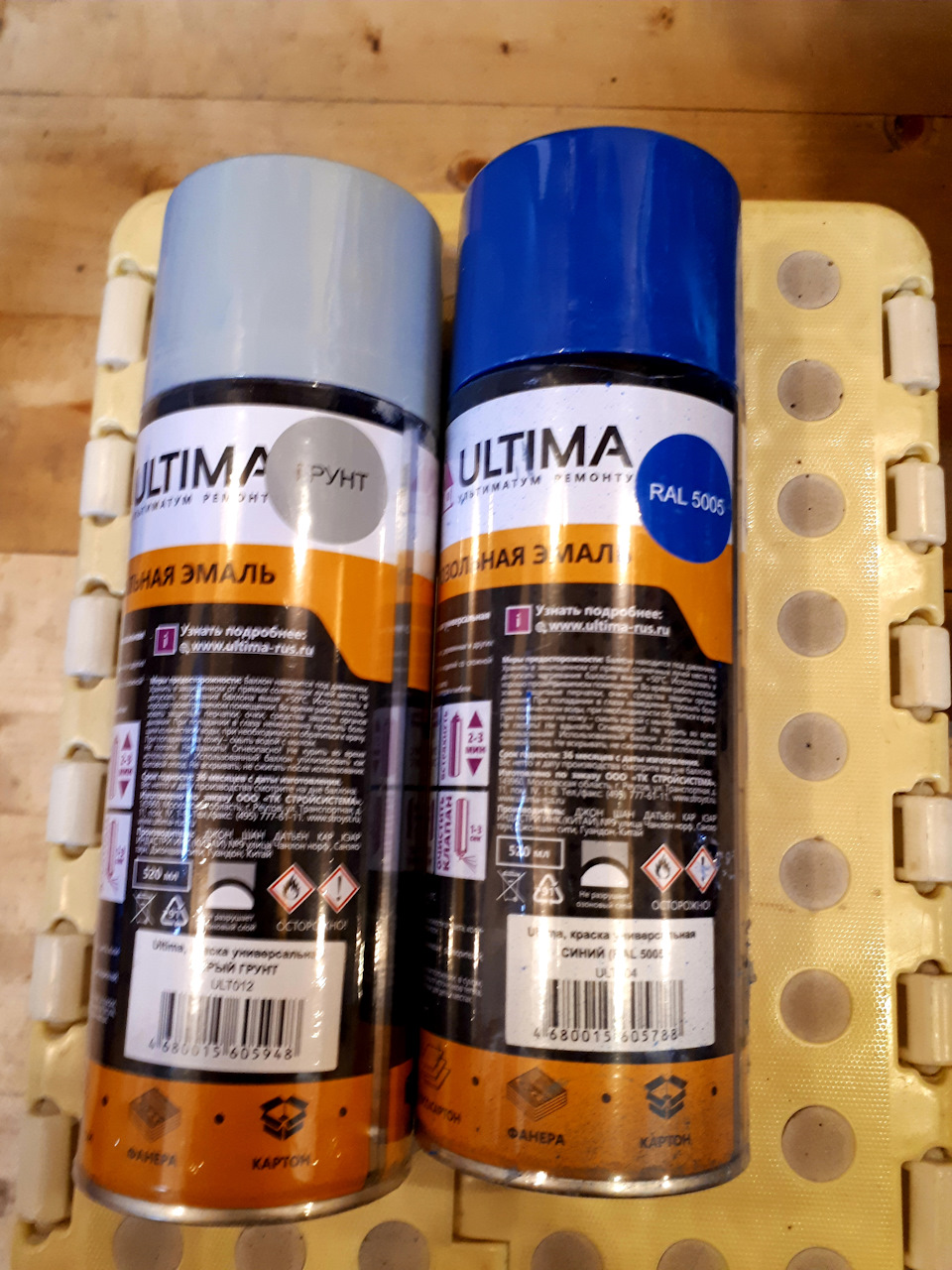

13. 1 банка грунтовки (лучше брать 2)

14. 2 банки краски синего цвета
Вроде все.

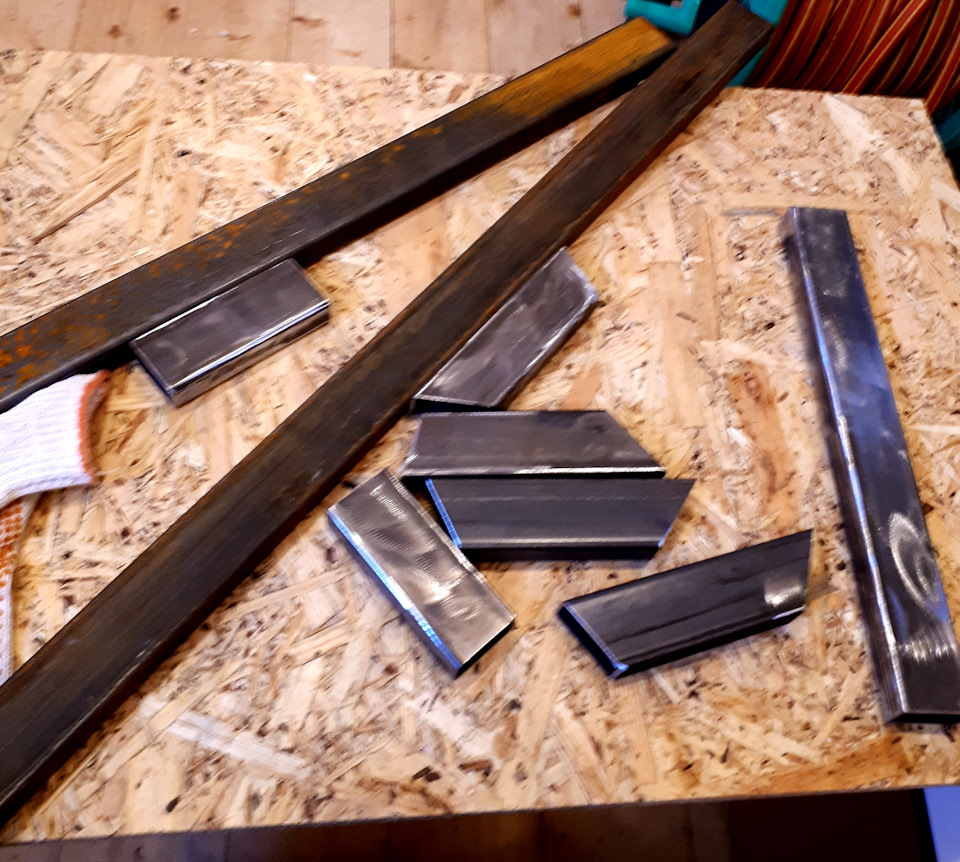

Первым делом разметил и нарезал профиль.

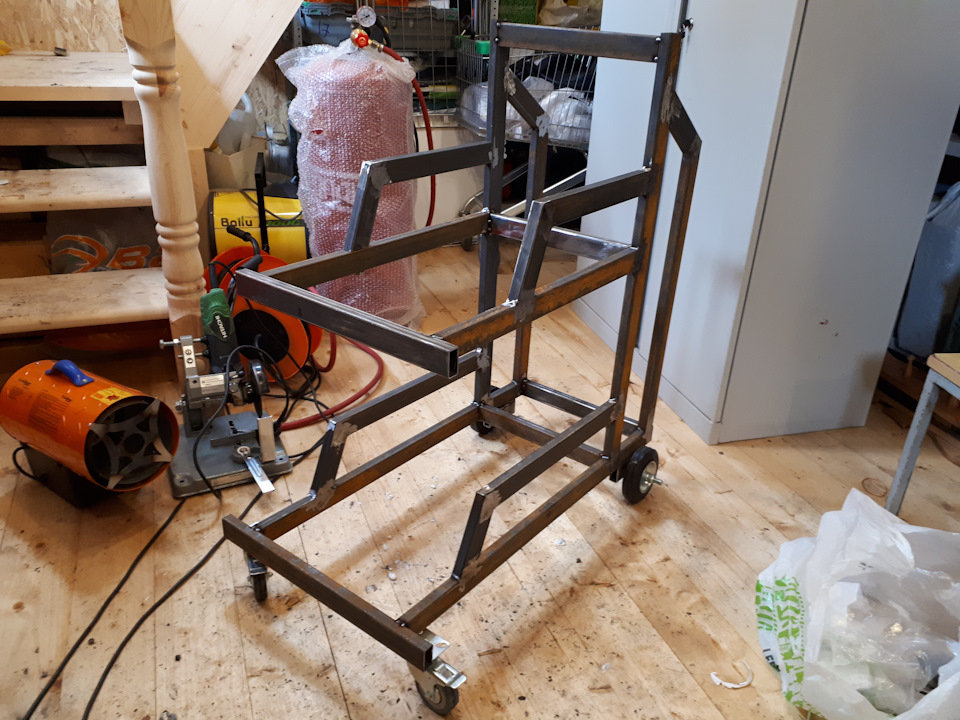

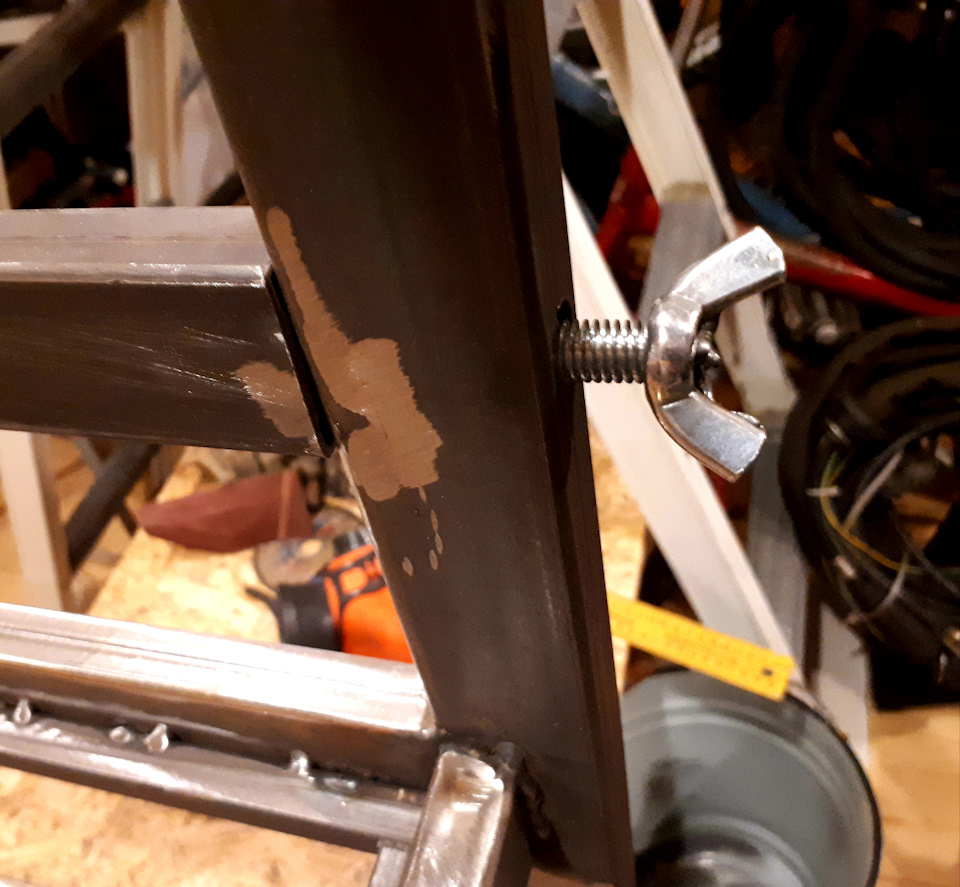

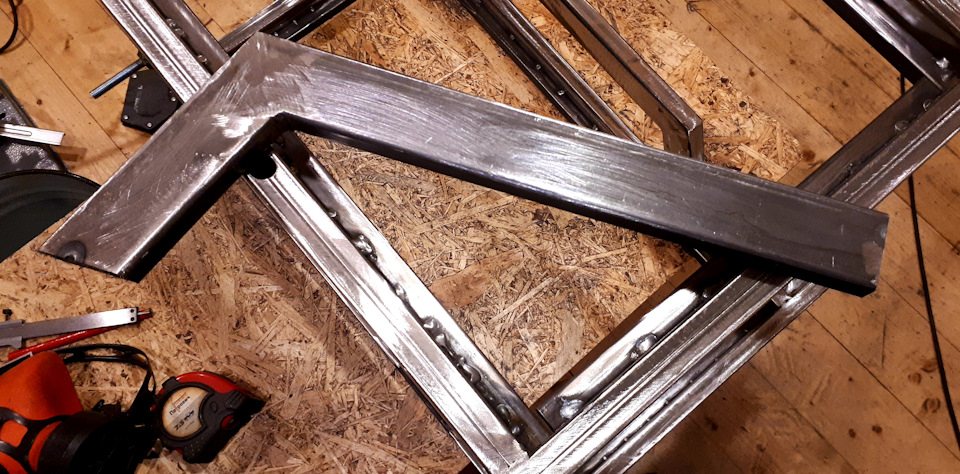

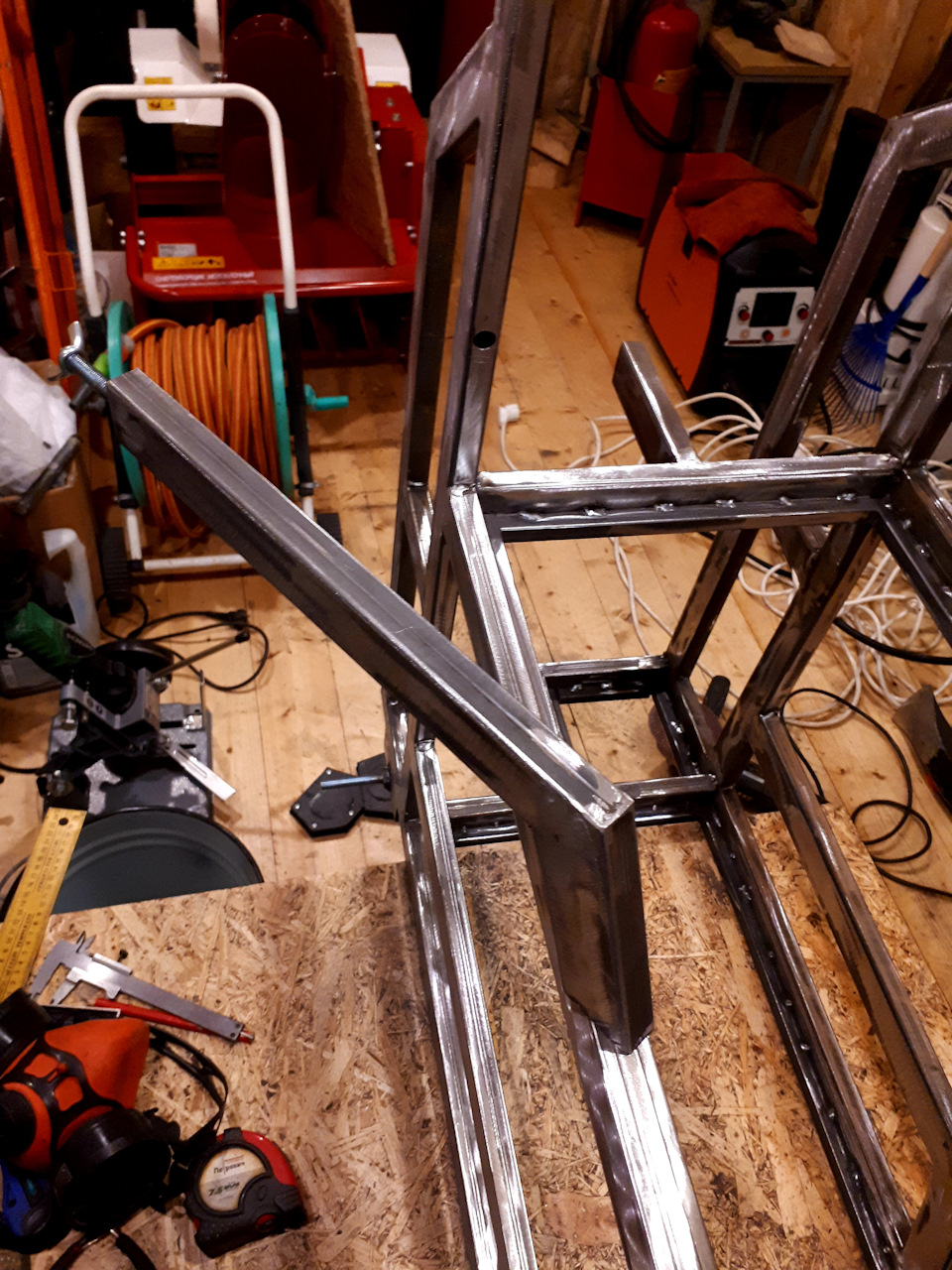

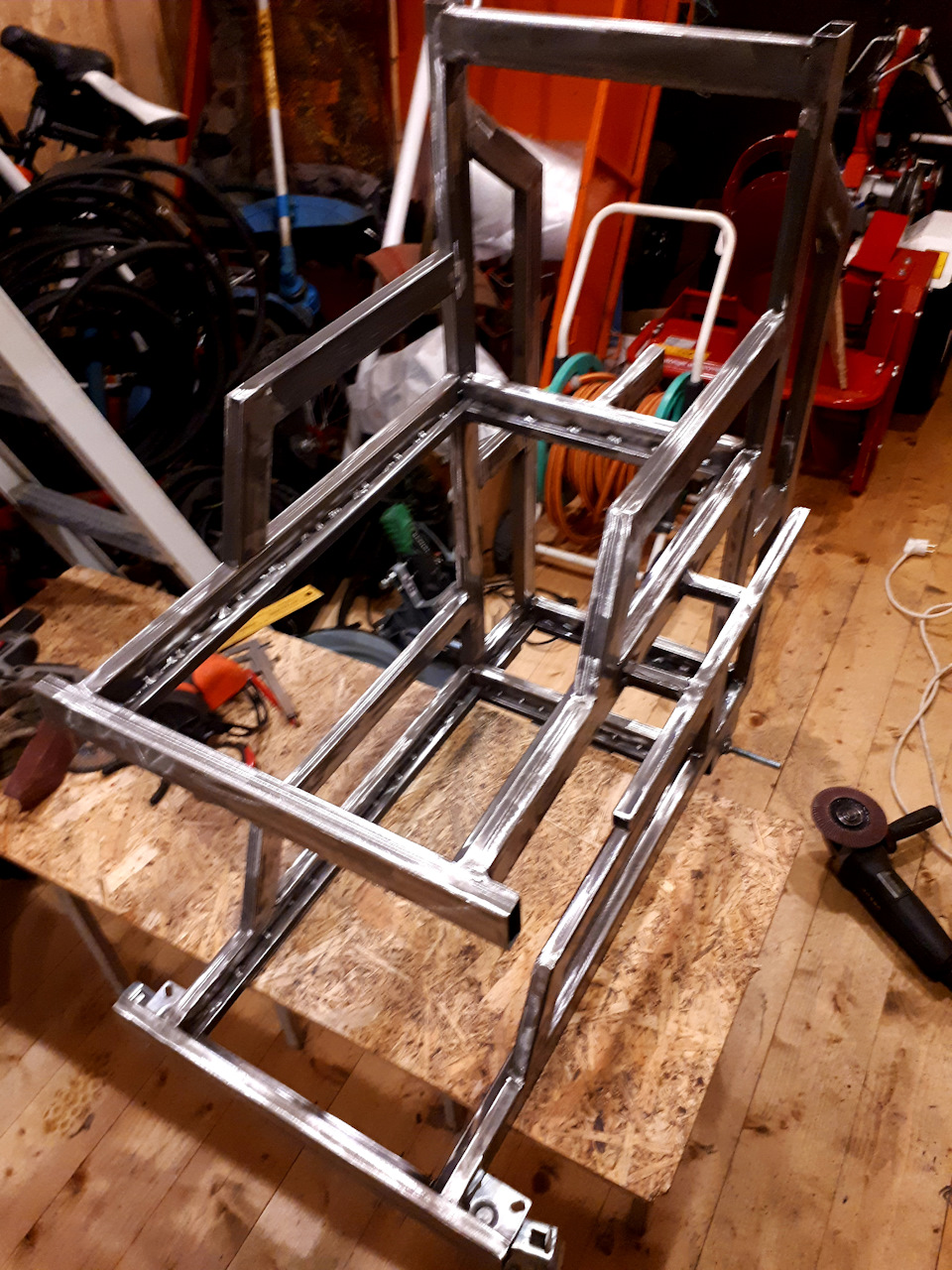

После чего начал сваривать конструкцию.

Аппарат варит на твердую пятерку. Я доволен как слон. Еще бы стол ровный тогда вообще супер было бы. А так на коленках делал. Благо магниты были, они мне пригодились.

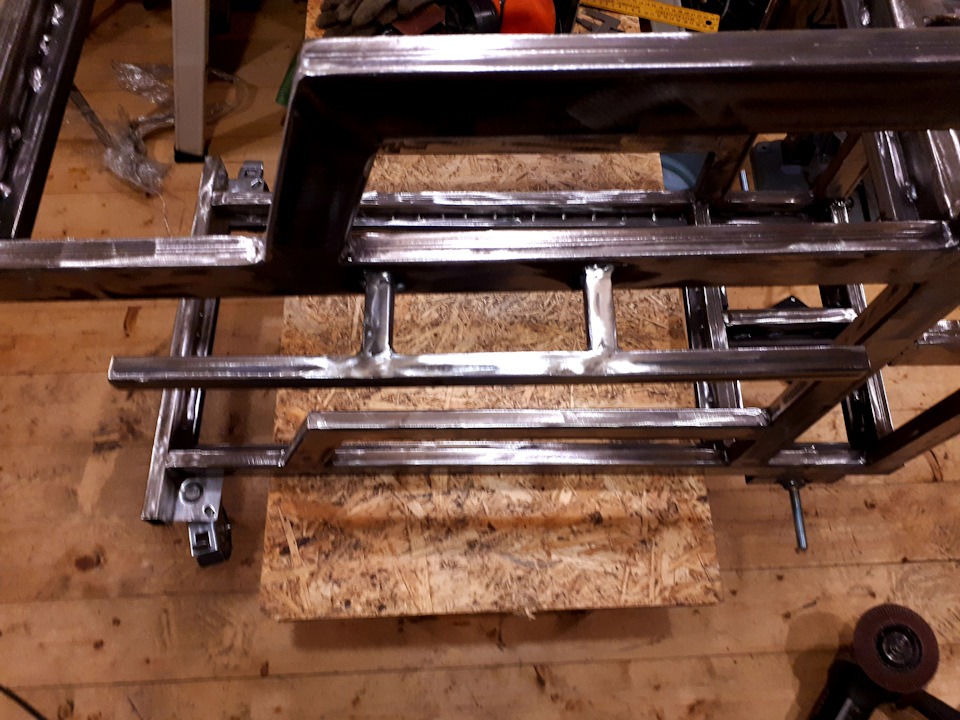

Рёбра жесткости для полок расположены не совсем удобно для замены проволоки. Для этих целей со стороны крышки я сделал ребро съемное.

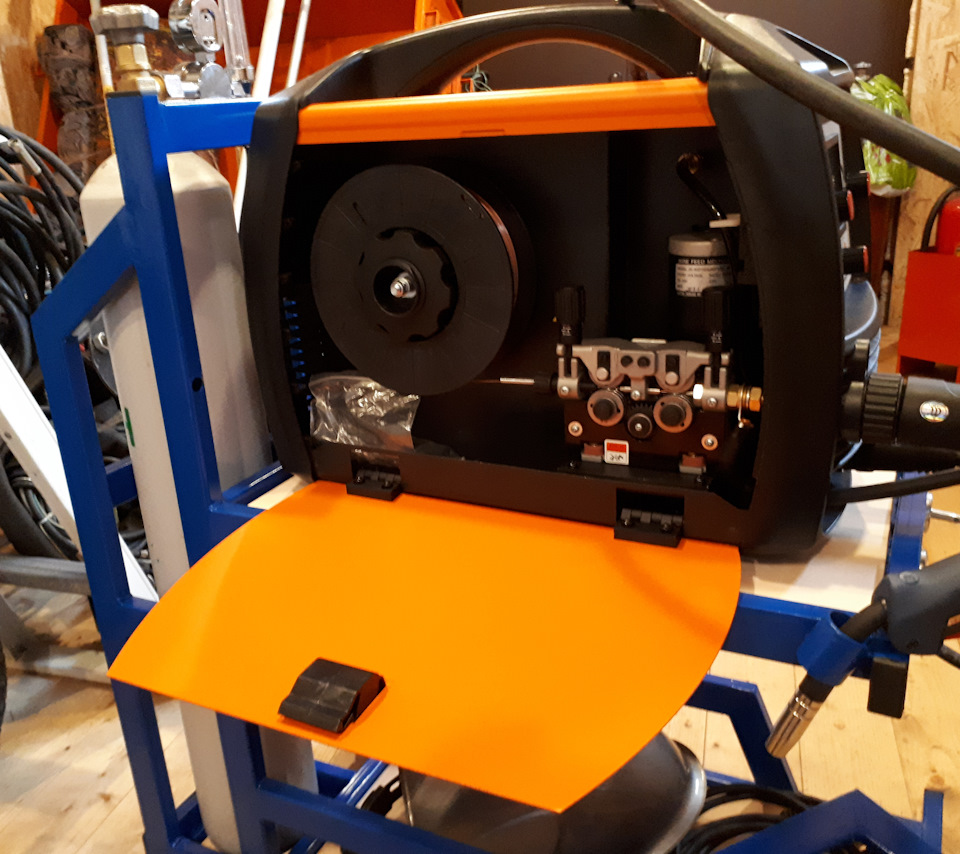

Что позволяет обслуживать аппарат, не снимая его с тележки.

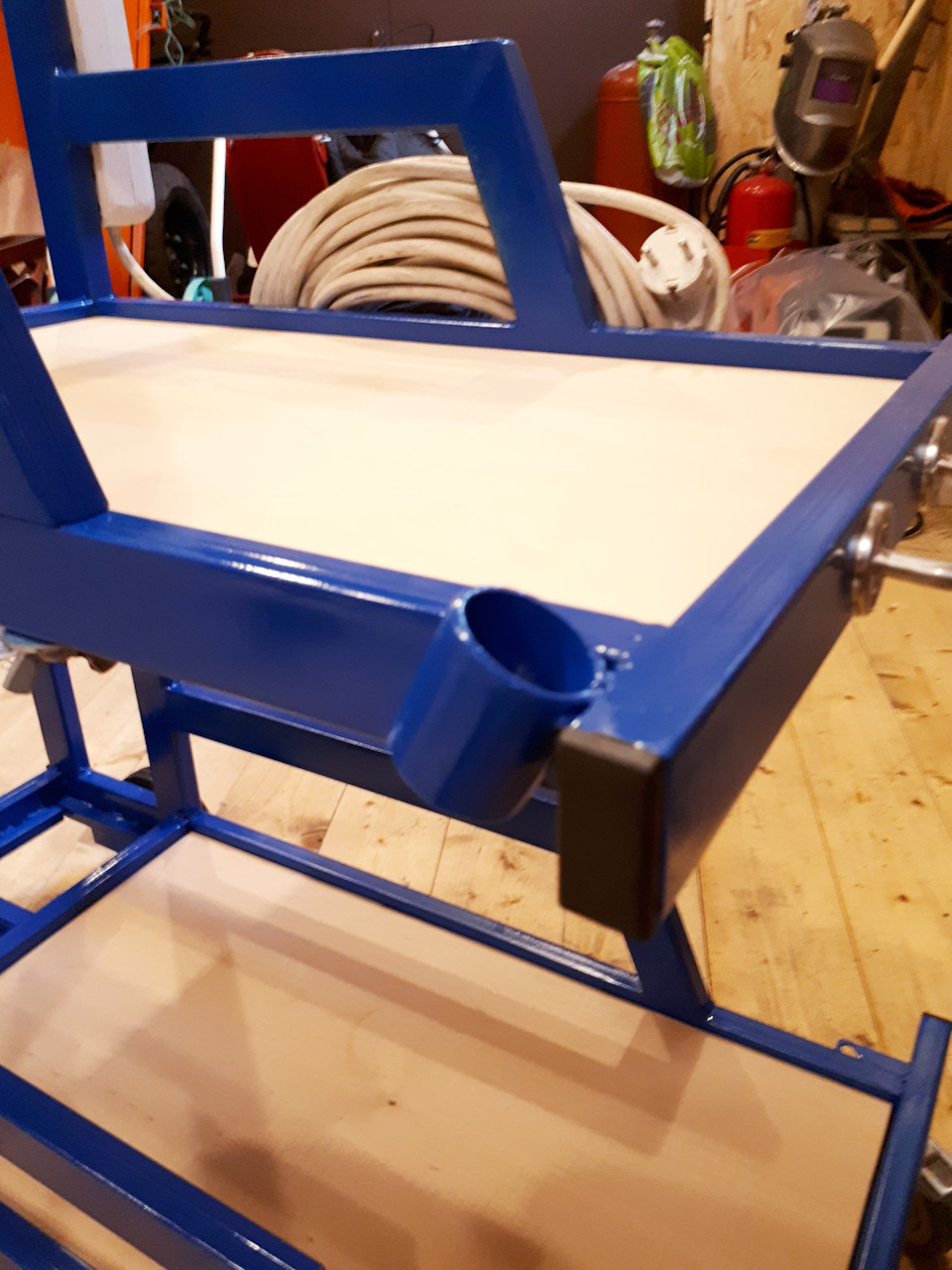

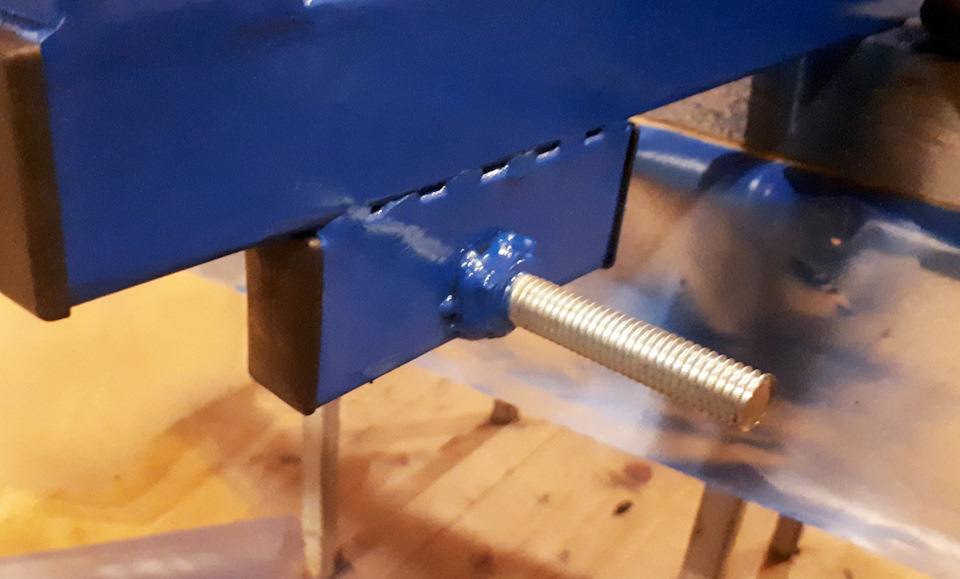

Так же сделал кронштейн для намотки удлинителя и кронштейн для горелки, что бы в момент ненадобности не валялась на полу.

После сварки зачистил швы и подготовил к покраске.

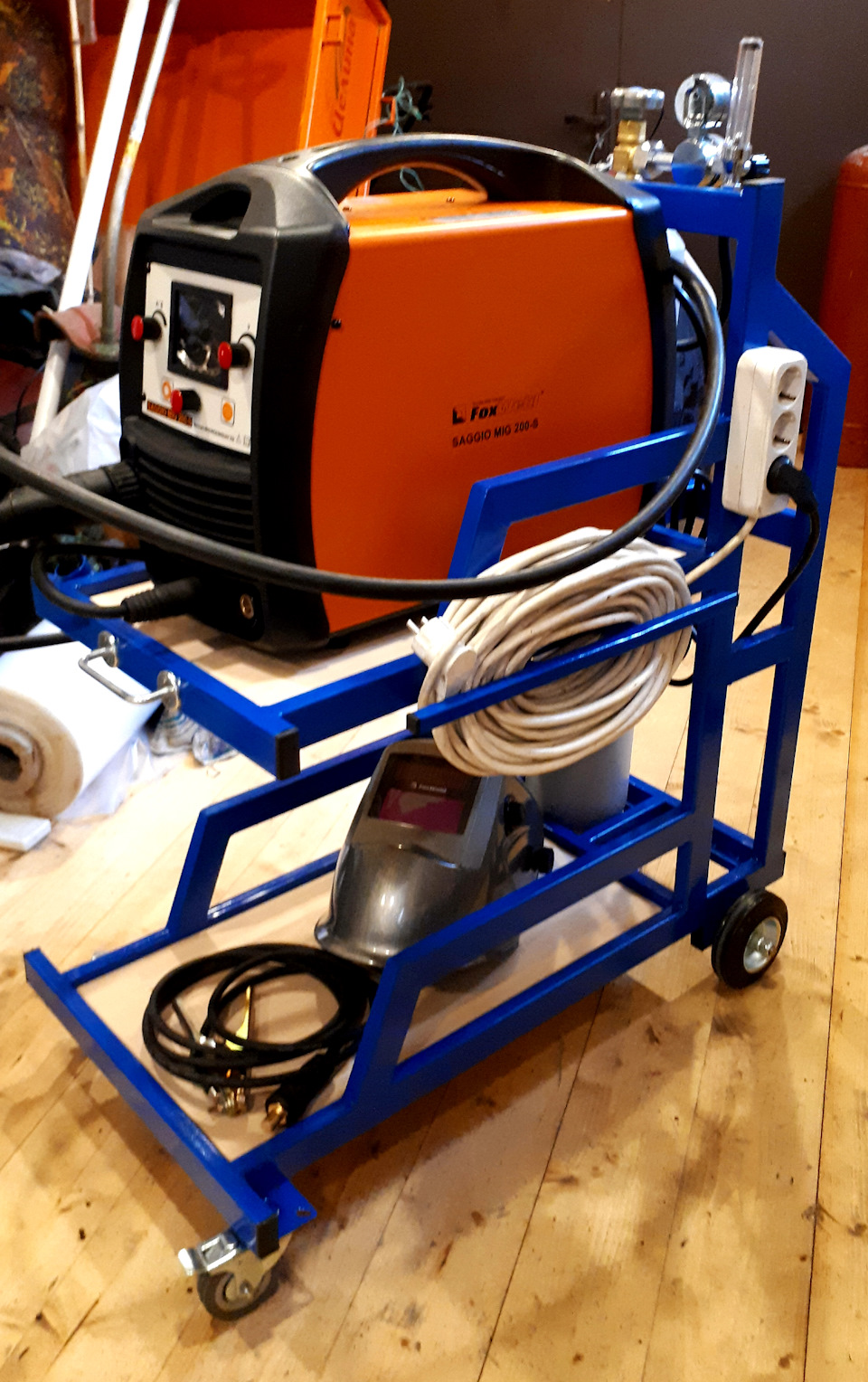

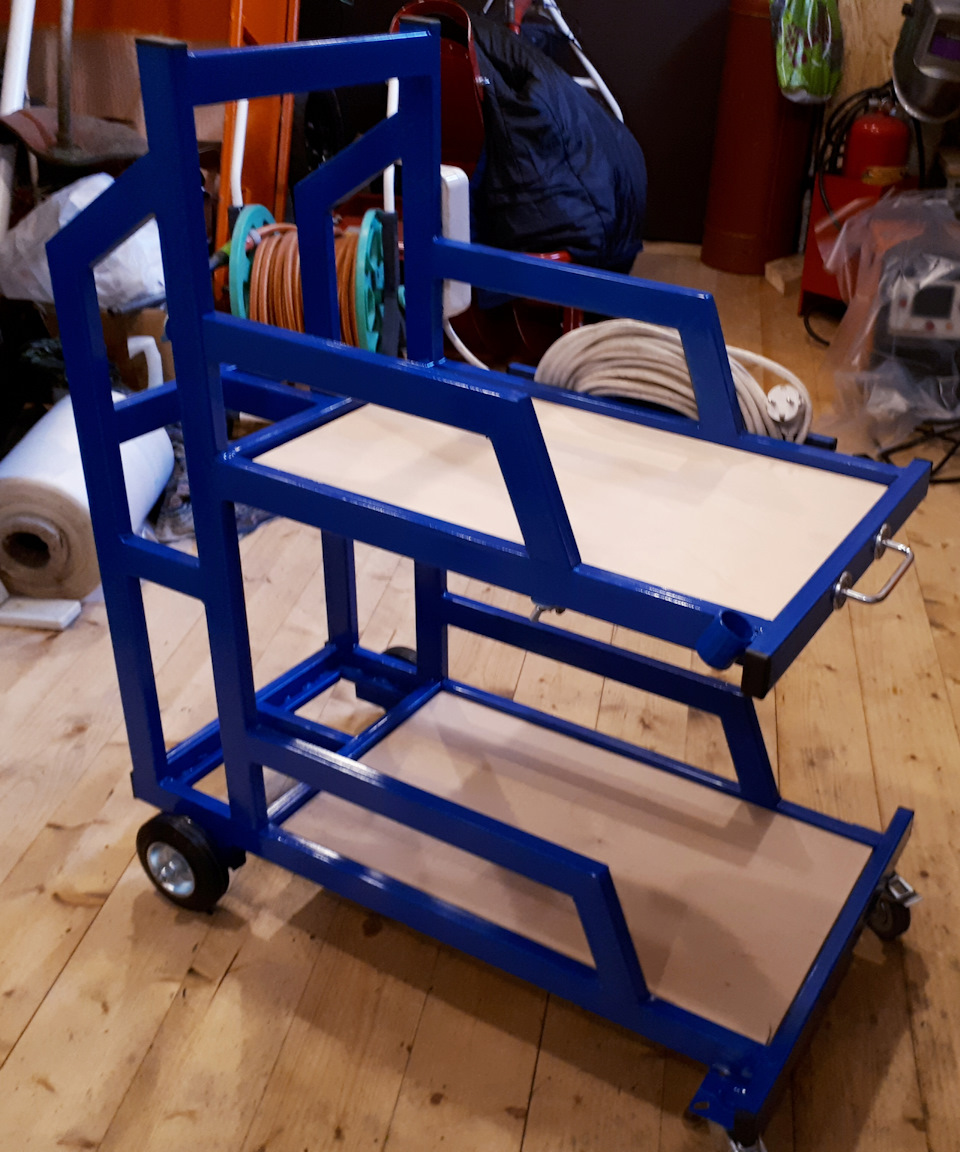

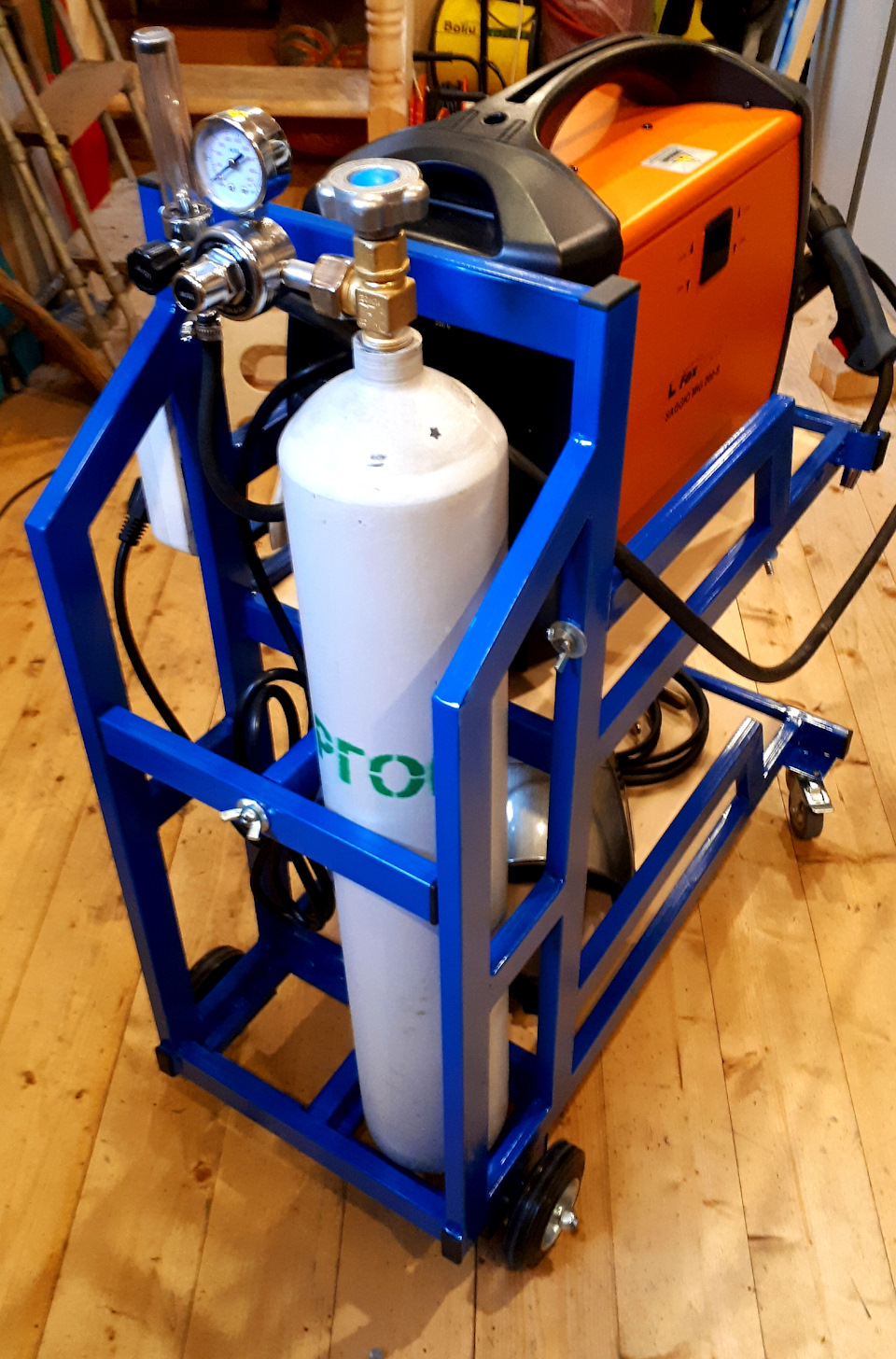

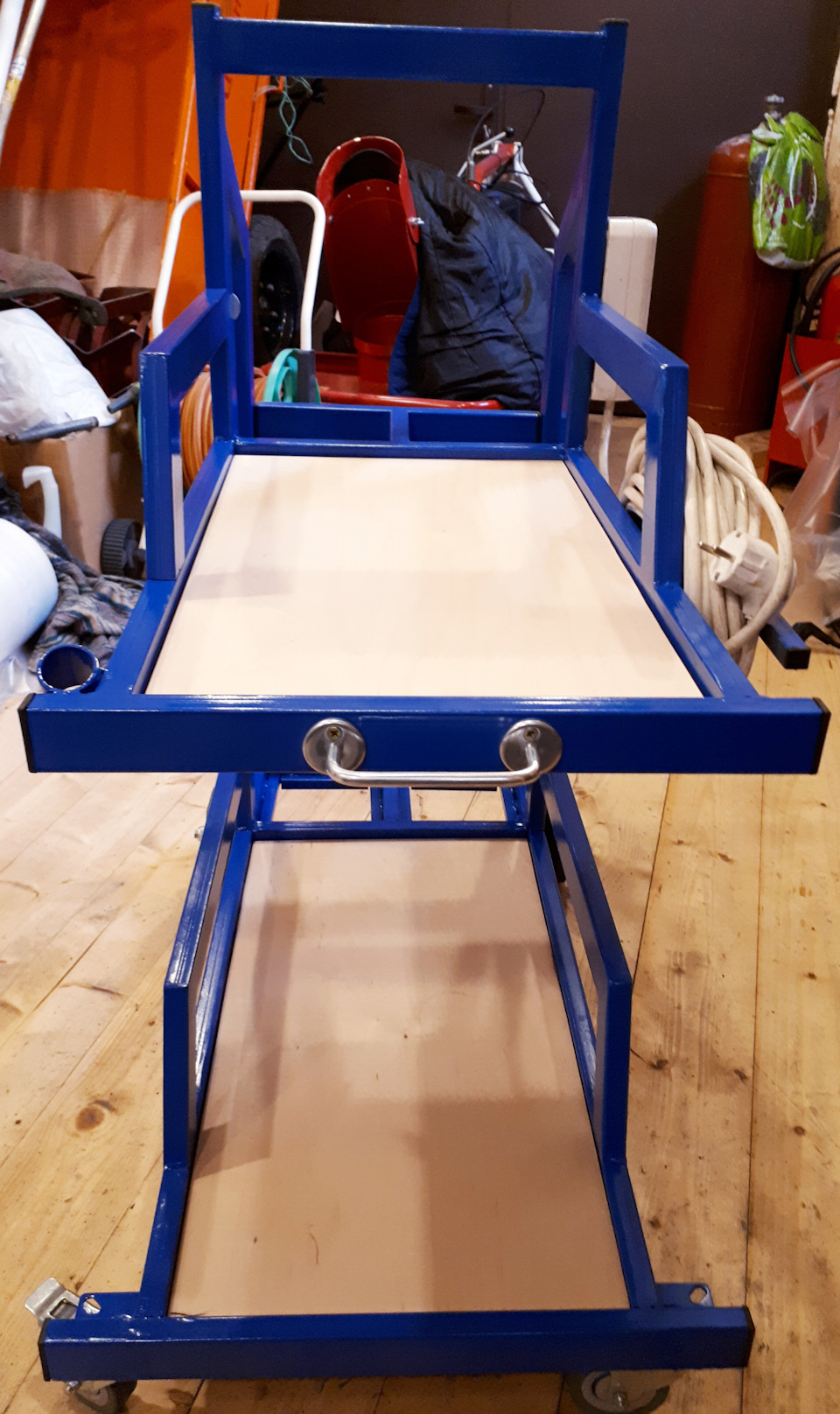

Ну и вот что получилось.

Комментарии 13

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Почитал ваш пост, спасибо за идею с поворотным упором. Сделаю себе что то похожее.
Сейчас закончил варить тележку, понял что у меня в гараже с ней ездить не где. Буду делать маленькую без балона, та как он стоит в уголке и не мешает. А свою сварннную ребята с соседнего бокса купили.

Когда решился купить себе полуавтомат сразу вопрос.
1)какой размер тележки
2)какой размер балона брать
Итог нужна была тележка универсальная, чтобы в случае чего можно было возить ее в машине, не очень много места занимала в гараже и просто мобильная набрал обрезков с уголка и понеслось и вот, что вышло .
Дешево сердито и быстро а главное надёжно если интересно, что где пишите могу в разных ракурсах скинуть ее.

Тележки для сварочных полуавтоматов

Такая конструкция, как тачка для сварочного полуавтомата, выполняет простую функцию – она необходима для перемещения оборудования с места на место. Тележка обеспечивает удобную транспортировку оборудования для сварки без каких-либо усилий. Ниже пойдет речь о строении устройств, видах, лучших моделях, а также критериях выбора.

Описание

Тележка для полуавтомата оснащена устойчивой конструкцией. Основание надежно приварено, поэтому когда баллон с тачкой находятся в вертикальном положении, колеса не отрываются от пола. Максимальная грузоподъемность устройства — 250 кг.

У некоторых моделей часть основания изготовлена в виде совка без бортика, благодаря чему баллон легко устанавливается, его не нужно поднимать.

При перемещении сварочного полуавтомата необходимо только наклонить конструкцию. Таким образом, тележка превращается в легкое транспортное средство.

Существуют конструкции, которые имеют место под хранение и транспортировку проводов, отсека для кабелей и проволоки. Тележки оснащены полками и лотками.

Читайте также:
Электрические тепловентиляторы - как выбрать, обзор лучших моделей и производителей, цены и отзывы, где купить

Нижнее и верхнее отделения тачек снабжены фиксаторами для баллона. Фиксаторы – это цепи и хомуты. Рекомендуется выбирать тачки с хомутами. Они обеспечат более жесткую фиксацию.

Некоторые модели оснащены полкой, которая расположена над преобразователем. Она имеет цельную конструкцию, чтобы различные предметы не попали под корпус.

Колеса тележки диаметром в 20 см выполнены из литой резины. Благодаря этому устройство без труда обходит преграды на неровном покрытии.

Разновидности

Среди телег для сварочных полуавтоматов выделяют 3 вида: для перемещения баллона, инвертора и агрегата с баллоном.

Первый вид имеет простую конструкцию с двумя колесами и креплениями, которые надежно фиксируют баллон. Телега используется для перемещения баллона отдельно от агрегата. Транспортировка баллона происходит в вертикальном положении.

Тележка для перемещения полуавтомата с инвертором имеет вертикальный корпус и несколько полок, где можно разместить преобразователи. Телега достаточно вместительная, поэтому можно дополнительно расположить ящики для рабочих инструментов.

Тачка для перевозки полуавтомата с баллоном считается самой популярной у сварщиков. Основание конструкции позволяет разместить аппарат и баллон с углекислотой рядом друг с другом. Этот тип тачек имеет высокую грузоподъемность и хорошую вместительность. Тележки оснащены дополнительными полками и фиксаторами. Конструкции бывают 2-, 3- и 4-колесными.

Популярные производители

Рейтинг производителей открывает модель для транспортировки Aurora Pro 14768. Тачка предназначена для перемещения сварочного полуавтомата с баллоном.

Телега имеет высокое основание. Агрегат располагается высоко, поэтому для настройки инвертора не нужно к нему наклоняться. Конструкция оснащена поворотными колесами спереди, что улучшает маневренность.

Также тележка имеет полки для хранения и перевозки рабочего инвентаря.

Размеры полок:

  • верхняя — 28х44 см;
  • средняя — 28х38 см;
  • нижняя — 29х41 см;
  • под баллон — 29х26 см.

Модель Ferrline CH-46 имеет надежную и прочную конструкцию, которая способна выдержать нагрузку до 46 кг. Имеет полки для преобразователя, проводов и размещения дополнительных сварочных инструментов. Цепи выступают в качестве фиксаторов для баллона. Как и предыдущая модель, телега имеет высокое основание. Это значительно облегчает настройку аппарата. Передние поворотные колеса изготовлены из цельной резины, что увеличивает маневренность на неровных поверхностях.

Тележка СТ-1. Предназначается для перевозки сварочных полуавтоматов с баллоном. Прочная конструкция весит 29 кг. Удобна для транспортировки оборудования в условиях цеха, производства и в гаражах.

Тачка имеет четыре колеса с цельными шинами. Поэтому её можно использовать даже на неровных поверхностях.

Транспортная тачка от компании Kemppi PM-500. Финская модель тележки отличается прочностью и мобильностью. Удобные ручки позволяют с легкостью управлять устройством, не прилагая больших усилий. Основание 4-колесное. Два колеса поворотные. Тележка используется для перемещения полуавтоматов в условиях производства с ровным полом.

Kemppi ST-7. Тачка двухколесная. Задняя часть имеет площадку в виде совка для размещения баллона. Конструкция очень устойчива благодаря прочному материалу и вертикальному основанию. Небольшой вес (12 кг) позволяет перевозить оборудование в условиях производства на неровном покрытии.

Тачка RedHotDot 033931. Модель тележки имеет стальную, прочную конструкцию с лотком под баллон. Поворотные передние колеса выполнены из цельной резины, что обеспечивает удобную перевозку и улучшенную маневренность. Тачка позволяет транспортировать сварочное оборудование даже на неровной поверхности. Вес телеги — 82 кг, что считается немалым.

Однако вертикальное основание грамотно распределяет нагрузку. Вес оборудования и самой тележки практически незаметен.

Тачка EWM Trolly 55-5. Стальная 4-колесная конструкция имеет надежное основание и удобные ручки. Предназначена для перемещения полуавтомата для сварки с баллоном. Предполагается использование тележки на неровном полу. Вес телеги — 35 кг. Длина — 1 метр 13 см, ширина — 50 см, высота — 1 метр 10 см.

Читайте также:
Фундамент и перекрытия для дома из шлакоблока

Модель Eastwood MigTig Plasma Welding Cart 350. Качественное и надежное изделие для транспортировки сварочного полуавтомата с баллоном. Имеет 3 полки для перевозки нескольких инверторов и дополнительных инструментов сварщика. Надежную фиксацию обеспечивает специальный фиксатор Tig Rod. Корпус имеет усиленные, прорезиненные, литые колеса. Открытая задняя часть обеспечивает доступ к проводам. Также имеются специальные крючки для кабелей.

Тележка для перемещения оборудования Welding Cart Welder Plasma Cutter Cart-3. Тачка отлично подойдет для транспортировки сварочного агрегата в условиях домашнего гаража и мастерских. Корпус телеги изготовлен из высококачественной стали. Надежная стальная конструкция оснащена жесткими передними колесами, которые увеличивают маневренность. Задние прорезиненные колеса обеспечивают дополнительную устойчивость. Несколько полок предусматривают размещение инвертора и инструментов.

Тележка имеет крючки для проводов, а также надежные цепи для фиксации баллона.

Компания «Энергия-Сварка» выпустила универсальную модель ТУ. Тачка предназначена для перемещения не только полуавтомата, но и другого сварочного инвентаря. Стальной и прочный корпус имеет основание с передними колесами улучшенной маневренности. Большие задние колеса повышают устойчивость всей конструкции. Максимальная нагрузка — 150 кг.

Критерии выбора

Перед покупкой тележки необходимо знать размеры сварочного полуавтомата и баллона.

Нужно определить их общий вес вместе с дополнительными инструментами: проводами, инвертором, шлангами, электродами.

Имея эти данные, можно отправляться за тележкой.

При выборе стоит уделять внимание следующим аспектам.

  1. Высокий показатель грузоподъемности. Рекомендуется брать устройства с запасом веса.
  2. Габариты. Выбор зависит от габаритов помещения, где будет использоваться тачка. Транспортная тачка должна свободно проезжать в проемах шириной до 70 см и поворачиваться под прямым углом.
  3. Конструкция и качество покрытия. Устройство тележки включает в себя несколько полок и ящик для размещения инвентаря, надежные крепления, открывает свободный доступ к шлангам и инвертору. Высокие телеги более удобны в том плане, что для настройки инвертора не нужно наклоняться. Качество покрытия тоже играет немаловажную роль. Лучше, чтобы тележка имела покрытие из порошковой краски.
  4. Колеса. Средний диаметр колес — 20 см. Колеса должны иметь цельные прорезиненные шины. В этом случае тележка будет легко преодолевать препятствия на неровном покрытии. Если транспортировка сварочного полуавтомата предполагается на открытой местности или на грунте, рекомендуется выбирать устройства с колесами диаметром в 25 см.
  5. Наличие специальных крючков. Для удобства использования производители оснащают свои конструкции барабанами и крючками для того, чтобы наматывать на них провода.
  6. Вместительность. Лотки и полки для хранения должны вмещать дополнительный инвентарь и оборудование. Мелкие предметы не должны скатываться и выпадать из тележки.
  7. Устойчивость. Вертикальные конструкции более устойчивы. Нагрузка на конструкцию распределяется равномерно. При выборе других моделей необходимо убедиться, что устройство тачки исключает её опрокидывание.

Для транспортировки баллона большого объема лучше приобрести 2-колесную тачку. Баллон располагается вертикально, а лоток под агрегат — параллельно над осью.

При перевозках оборудования малого и среднего объема выбирают 3- или 4-колесную телегу. Размер зависит от габаритов лотка для оборудования. Баллоны располагают под этим лотком.

Тележки для сварочного полуавтомата — удобное транспортное средство, которое позволяет перемещать оборудование в различных условиях. Выбор конструкции зависит от многих факторов. Данная информация и советы по выбору помогут подобрать качественную и прочную тележку.

О том, как сделать тележку для сварочного автомата, смотрите далее.

Тележки для сварочного оборудования в Москве

Тележка для сварочных аппаратов – надежная транспортировка комплекта сварочного оборудования для профессиональной работы. Преимущества Жесткость конструкции Использование Применяется для перемещения профессионального сварочного оборудования по производственным помещения.

Читайте также:
Что важно учесть при выборе дверей в квартиру

Самовывоз, Почта РФ, Курьером, Логистическая компания

Тележка для сварочных аппаратов, универсальная. Профи. ЗУБР 38915

Тележка для сварочных аппаратов – надежная транспортировка комплекта сварочного оборудования для профессиональной работы. Преимущества Жесткость конструкции Использование Применяется для перемещения профессионального сварочного оборудования по производственным помещениям

от 6 300 руб.

предложения от 1 магазина

Тележка для удобного перемещения споттера по цеху. Передние поворотные колёса имеют стопора для надёжной фиксации тележки. Две полки для свободного хранения аксессуаров для споттера

Самовывоз, Почта РФ, Курьером, Логистическая компания

Передвижная тележка для сварочных аппаратов WDK-1331

Тележка для удобного перемещения споттера по цеху. Передние поворотные колёса имеют стопора для надёжной фиксации тележки. Две полки для свободного хранения аксессуаров для споттера

от 12 223 руб.

предложения от 1 магазина

Тележка для сварочного оборудования AuroraPRO задумана инженерами компании для облегчения перемещения аппаратов в комплекте с баллонами по цехам, гаражам и другим производственным помещениям. Высокое расположение аппарата на тележке позволяет настраивать инвертор не нак.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Тележка для сварочного оборудования AuroraPRO задумана инженерами компании для облегчения перемещения аппаратов в комплекте с баллонами по цехам, гаражам и другим производственным помещениям. Высокое расположение аппарата на тележке позволяет настраивать инвертор не наклоняясь к нему. Передние повор.

от 9 997 руб.

Доставка 3-4 дня

предложения от 1 магазина

Бур по бетону Барс арт. 70577 используется в качестве оснастки с перфораторами SDS Plus. Он подходит для бурения отверстий в бетоне, кирпиче, натуральном и искусственном камне. Бур может применяться на стройках, во время ремонтных, монтажных/демонтажных и иных работ как.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Тележка Сибртех 68944

Бур по бетону Барс арт. 70577 используется в качестве оснастки с перфораторами SDS Plus. Он подходит для бурения отверстий в бетоне, кирпиче, натуральном и искусственном камне. Бур может применяться на стройках, во время ремонтных, монтажных/демонтажных и иных работ как любителями, так и профессиона.

от 6 053 руб.

предложения от 1 магазина

Тележка для сварочного оборудования AuroraPRO задумана инженерами компании для облегчения перемещения аппаратов в комплекте с баллонами по цехам, гаражам и другим производственным помещениям. Высокое расположение аппарата на тележке позволяет настраивать инвертор не нак.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Тележка для сварочного оборудования AuroraPRO задумана инженерами компании для облегчения перемещения аппаратов в комплекте с баллонами по цехам, гаражам и другим производственным помещениям. Высокое расположение аппарата на тележке позволяет настраивать инвертор не наклоняясь к нему. Передние повор.

от 9 997 руб.

Доставка 3-4 дня

предложения от 1 магазина

Пост газосварочный предназначен для ручной сварки и пайки металлов, резки углеродистых и легированных сталей и других видов газопламенной обработки металлов с применением пропан-бутан-кислородного пламени. Комплект ПГУ-10П представляет собой автономное устройство для ве.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Тележка для баллонов ПГУ-10 П

Пост газосварочный предназначен для ручной сварки и пайки металлов, резки углеродистых и легированных сталей и других видов газопламенной обработки металлов с применением пропан-бутан-кислородного пламени. Комплект ПГУ-10П представляет собой автономное устройство для ведения газосварочных работ на л.

от 5 799 руб.

Доставка 3-4 дня

предложения от 1 магазина

Ручная 2-колесная тележка Сибртех 68949 грузоподъемностью 130 кг, с платформой размером 355 х 230 мм, применяется для перемещения грузов массой до 130 кг. Толщина стали, из которой изготовлена рама, составляет 1,3 мм, что придает прочность конструкции. Тележка установле.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Тележка ручная СИБРТЕХ 68949 г/п 130 кг, платформа 355 х 230

Ручная 2-колесная тележка Сибртех 68949 грузоподъемностью 130 кг, с платформой размером 355 х 230 мм, применяется для перемещения грузов массой до 130 кг. Толщина стали, из которой изготовлена рама, составляет 1,3 мм, что придает прочность конструкции. Тележка установлена на 2 колеса с литыми шинами.

Читайте также:
Стеновые панели МДФ для кухни: варианты оригинальной отделки

от 4 636 руб.

предложения от 1 магазина

Тип: Тележка; Назначение: грузовая; Максимальная нагрузка: 150; Материал изготовления: сталь; Количество колес: 2; Диаметр колес: 260; Прочие особенности и свойства: Предназначена для перевозки различных грузов. Рама окрашена порошковой эмалью.Рукоять тележки имеет дуго.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Сибртех Тележка ручная 2-х колесная НТ1805, г/п 150кг, п/н колеса d260мм, платформа 350х235// Сибртех

Тип: Тележка; Назначение: грузовая; Максимальная нагрузка: 150; Материал изготовления: сталь; Количество колес: 2; Диаметр колес: 260; Прочие особенности и свойства: Предназначена для перевозки различных грузов. Рама окрашена порошковой эмалью.Рукоять тележки имеет дугообразную опору, которая позвол.

Тележка для сварочного аппарата — характеристики, варианты исполнения

Современные сварочные агрегаты стали меньше и легче, некоторые модели можно даже повесить на плечо и забрать на высоту, чтобы произвести сварочные работы. Но эти утверждения справедливы относительно маломощных инверторов, которые приобретаются начинающими или домашними сварщиками. А что делать, если к месту сварки нужно доставить баллон с защитным газом, шланг горелку, провода, маску, запас сварочной проволоки, других расходных материалов. Для этого пригодится тележка для полуавтомата. На ней удобно размещается все, что необходимо для работы. В статье мастер сантехник расскажет, как сделать тележку для сварочного аппарата.

Характеристики и требования

Назначение такого оборудования- обеспечить мобильность и удобство работы сварщика, сократить потери времени на подготовку к сварке, перетаскивание десятков килограммов аппаратуры, инструмента, материалов. С помощью тележки создается полноценный передвижной сварочный пост, на котором размещено все, что нужно для выполнения сварочного шва в любом месте цеха, мастерской или стройплощадки.

Основные характеристики таких тележек следующие:

  • Грузоподъемность. Конструкция должна выдержать вес сварочного аппарата, баллона, шланга, проводов, расходных материалов, вспомогательного инструмента. В сумме легко набирается центнер, а то и больше.
  • Устойчивость. Устройство тележки должно исключать ее опрокидывание, даже если заденет проходящий мимо помощник или сварщик сильно потянет за шланг.
  • Вместительность. Кроме сварочного аппарата и газового баллона, в удобных лотках, ящиках или на подвесах требуется разместить большое количество крупно- и мелкогабаритных предметов. Они не должны раскачиваться или выпадать во время движения.
  • Габариты и маневренность. Тележка для сварочного полуавтомата с баллоном должна занимать мало места, габариты транспортного средства должны позволять ему проезжать в проходах до 70 см и поворачивать практически под прямым углом.

Кроме того, устройство должно иметь легкий ход и удобную рукоятку.

Тележку для полуавтомата можно изготовить самостоятельно. Для этого потребуется подготовить ряд инструментов, изучить чертежи и поэтапный план изготовления. Первым делом нужно найти чертёж, в соответствии с которым будет изготавливаться самоделка.

Существует немало вариантов исполнения тележек для полуавтоматических сварочных аппаратов.

Часть из них предназначена для перевозки только аппарата, но и все остальные предметы, необходимые для сварки.

Двухколесные варианты, изготовленные на основе тележки для перевозки баллонов, отличаются наибольшей грузоподъемностью и маневренностью, благодаря большому объему газовых баллоном они обеспечивают большую автономность. Они отличаются также большей маневренностью и проходимостью.

Трех- и четырехколесные образцы способны двигаться только по ровному полу или асфальту, даже 10-сантиметровый ухаб или высокая ступенька может стать для них труднопреодолимой преградой. Для повышения маневренности переднее колесо (или колеса) делают поворотными. Основное преимущество таких конструкций- их высокая устойчивость, удобство работы и доступа к содержимому.

Особенности двухколесной конструкции

Площадка, поддерживающая баллон снизу, сделана таким образом, что превращается в подставку и опору для всей конструкции, когда баллон ставят вертикально. Она же выполняет роль надежного тормоза.

Читайте также:
Установка фильтров очистки. Фильтры грубой очистки воды для квартиры или дома: выбор, монтаж и правила эксплуатации

Двухколесная тележка для перевозки полуавтомата имеет два положения:

  • Рабочее, когда основание стоит на земле;
  • Транспортное, когда баллон наклонен, основание отрывается от земли, конструкция может катиться на колесах.

На раму в удобном месте навешивается кронштейн для крепления полуавтомата

Кронштейн для полуавтомата приваривается к ручке. Поскольку при транспортировке тележка наклоняется на угол до 45 градусов, аппарат крепят к кронштейну ремнями

К ручке приваривают дополнительные кронштейны для ящиков с инструментом и оборудованием, подвесы для смотанных проводов и другие детали.

Трех- и четырехколесная модель

Трехколесная тележка для полуавтомата с креплением для баллона намного удобнее в работе, чем двухколесная. Обеспечивается свободный доступ к аппарату, другому оборудованию и сварочным материалам, их не надо крепить на время перевозки.

Вместимость ее существенно выше, чем у двухколесной версии. Есть возможность смонтировать выдвижные ящики, дополнительные полки, шкафчики, съемные контейнеры и многое другое.

На таком устройстве можно перевезти все необходимое для работы в дальний угол цеха и не возвращаться за каждой понадобившейся мелочью. Удобная ручка позволяет как тянуть устройство за собой, так и толкать его вперед. Поворотные колеса обеспечивают достаточную маневренность.

Что стоит предусмотреть при изготовлении конструкции

Большинство мастеров изготавливают такую тележку из подручных средств. Но это не значит, что тележка не должна соответствовать ряду требований. Как правило, в этот список входит:

  • Сечение труб должно быть не менее 40х20, а толщина стенки не менее 1 мм;
  • Толщина стенок уголка должна быть не менее 1 мм;
  • Толщина листового металла должна быть не менее 1,5 мм;
  • Полки стола, а также дополнительное оснащение изготавливается из рифлёного алюминия, либо листа стали и фанеры. При этом сверху должно быть резиновое покрытие. При этом важно помнить, что толщина алюминиевого листа должна быть не менее 2 мм, а толщина фанеры не менее 5 мм;
  • Также пользователь должен сразу обозначить количество транспортируемых баллонов, ведь от этого напрямую зависит размер тележки;
  • Оснащение крепкими креплениями в виде хомутов;
  • Диаметр колёс не должен быть менее 20 см, и они должны быть оснащены шинами из литой резины. Размер ступицы должен быть не менее 18 мм;
  • Если тележка оснащается 4 колёсами, то одна пара должна быть поворотного типа. Это обеспечит маневренность тележки;
  • Полка под инвертором должна изготавливаться из плотного материала, это поможет предотвратить падение мелких и посторонних предметов.

Многие пользователи приспосабливают к таким тележкам дополнительные ящики и полки для установки дополнительных конструкций.

Необходимые инструменты и материалы

  • Профильная труба;
  • Надежные колесики; ;
  • Рифленый листовой алюминий;
  • Два колеса от тележек; ;; ; ; ; ;
  • Маркер.

Процесс изготовления тележки для полуавтомата

После подготовки всех необходимых материалов можно приступить к процессу сборки. Для удобства стоит разобрать каждый шаг более подробно:

  • Шаг №1. На первом этапе осуществляется сборка основания. Для этого нарезаются все необходимые для сборки основания элементы. Важно, чтобы всё делалось под конкретный баллон и оборудование.
  • Шаг №2. К получившемуся основанию привариваются оси для будущих колес. Для этого используются длинные болты, которые в последующем привариваются к раме. Стоит помнить, что колёса должны быть достаточного диаметра, не менее 20 мм. Это нужно для того, чтоб тележка легко передвигалась по земле.
  • Шаг №3. Для того, чтоб баллон крепился к конструкции, нужно сварить из трубы вилку. В дальнейшем баллон будет крепиться при помощи плотных хомутов.
  • Шаг №4. На этом этапе из труб свариваются все необходимые полочки. В качестве обшивки лучше всего использовать рифленый алюминий, который не только имеет высокие показатели прочности, но и отличный внешний вид.
  • Шаг №5. При помощи тисков арматура сгибается в дуги, которые в дальнейшем будут использоваться для укрепления полок.
  • Шаг №6. На оси ставятся колёса, при необходимости можно оснащать конструкцию маневренными колесиками, которые будут поворачиваться на 360 градусов. Лучше всего использовать колёса, как для садовых тележек.
Читайте также:
Стандартный размер шифера 8 волнового

По окончанию сборки можно покрасить тележку и придать ей более эстетичный внешний вид.

Стоит ли делать тележку для сварочного аппарата самостоятельно или проще ее купить

Сварочные аппараты нашего времени намного удобнее в эксплуатации, что позволяет пользоваться ими не только на земле, но и на высоте. Но, такая мобильность возможно только с небольшими маломощными ресиверами, которые используют, в основном, в бытовых условиях или по неопытности. Для того чтобы работать с полуавтоматической сваркой и легко перемещаться с места на место потребуется смекалка и транспорт.

Транспорт для аппарата

Оптимальным решением этой задачи станет тележка для оборудования. Удобная конструкция позволит легко перемещать агрегат по рабочему объекту, а также с ее помощью появится возможность работы на выезде.

Вопрос выбора

Сама по себе тележка для сварочного инвентаря не очень отличается от обычных телег. Представляет она собой вертикальное приспособление для перевозки сварочного оборудования: инвертора, баллона, либо аппарата с баллоном и дополнительным инструментом для работы.

Если все же возникла потребность в такой тележке, то стоит обратить внимание на некоторые моменты и учесть их в дальнейшем:

  • Грузоподъемность. Если планируется транспортировка полуавтомата с баллоном, то минимальная вместимость тележки должна быть не менее 250 кг.
  • Место хранения. Продумать наличие ящиков, полок и креплений для рабочего инвентаря. Каждый дополнительный элемент утяжеляет конструкцию.
  • Колеса. Обязательно надо учесть количество, материал и диаметр ступиц каждого колеса. От этого зависит плавность хода, несущая способность и маневренность тележки.
  • Габариты. Этот аспект следует учитывать тем, кто имеет дело с полуавтоматической сваркой и планирует работать на выезде.

Тележка для сварочного инвентаря

Помимо этого есть и другие нюансы, например тип сварочной тележки, но у каждого свои требования к инструменту.

Разновидности

Из разнообразия моделей стоит выделить три основных вида по типу вместимости: для баллона, для инвертора, для полуавтомата с баллоном. Теперь подробнее о каждом из них.

Для баллона

  1. Для баллона. При транспортировке баллона отдельно от сварочного агрегата, в основном, используется двухколесная вертикальная тачка незатейливой конструкции с наличием на ней дополнительных креплений для баллона.
  2. Для преобразователя. Для перевозки сварочного аппарата также чаще всего применяют тележки вертикальной направленности, так как их полезная вместимость больше, чем у горизонтальных, а по основанию занимают мало места. На них можно соорудить полки и транспортировать один или несколько инверторов одновременно. Также легко добавить ящики и крепления для хранения рабочего инвентаря.
  3. Для аппарата с баллоном. Из всех разновидностей тележка для полуавтомата с баллоном является самой востребованной. Все потому, что сварочный аппарат и углекислотный баллон расположены рядом и удобны для перемещения и работы. Такие тачки бывают как двух, трех, так и четырехколесными. У них внушительная грузоподъемность (от 250кг и больше), часто несколько полок, а также есть место хранения рабочего инвентаря.

Для аппарата с баллоном

Покупать или мастерить

При возникновении потребности в сварочной тележке практически всегда всплывает вопрос: «Купить или сделать своими руками?». У обоих вариантов есть как плюсы, так и минусы, а теперь о каждом из них.

Читайте также:
Укладка плит перекрытия на керамзитобетонные блоки

Тачка из магазина

При наличии определенной суммы денег купить телегу требуемой комплектации несложно. Но стоит ли она этого? Да, ассортимент завораживает, а широкий ценовой диапазон порадует любого желающего, но перед покупкой стоит обратить внимание на:

  • Изготовителя. Нежелательно приобретать продукцию китайского производства. Такие тележки весьма хрупкие, так как изготовлены из тонкостенных труб.
  • Грузоподъемность. Она должна соответствовать заявленной производителем.
  • Качество сварных швов. Зачищенные для красоты швы часто становятся причиной ненадежности всей конструкции.
  • Соответствие цены и качества.

Тачка из магазина

Тележка-самоделка

Но не всегда получается найти тележку нужного размера и комплектации. Если все же решено сэкономить и смастерить тележку своими руками, то для начала стоит определиться с комплектацией и выполнить необходимые замеры. Дополнительно можно выполнить чертеж будущего приспособления, либо взять его в открытом доступе в интернете.

Следующим этапом будет сбор материалов. Для этого подойдут обрезки любых металлических труб, уголков, пластин и пр., которые часто остаются после работы со сваркой. Такие обрезки легко приобрести в магазинах за символическую цену или найти на свалке (бывает и такое).

Схема для изготовления

После этого все детали тщательно вымеряют, нарезают и при необходимости шлифуют. Затем начинается сам процесс сварки, который желательно начать с каркаса, чтобы обеспечить прочность всей конструкции. После того как каркас готов, можно спокойно заняться полками, колесами и прочим наполнением.

Не забудьте, что при работе с присадочной проволокой ее состав и состав металла тележки должны быть одинаковым, что обеспечит создание прочных сварных швов. В последствии допускается незначительная шлифовка швов для красоты изделия.

После сборки основной конструкции необходимо обеспечить доступ ко дну, чтобы приварить колеса, а способ крепления необходимо выбрать в соответствии с весом и грузоподъемностью телеги.

Самодельная сварочная тележка готова, она получилась надежной и экономичной. При возникновении желания покрасить конструкцию, рекомендуется использовать краску из баллончиков.

Своими руками

Тележка для сварочного аппарата — укомплектованная мобильная станция для рабочего инструмента сварщика. Можно приобрести готовую в магазине, сэкономив время, а можно из остатков труб и пластин смастерить своими руками и стать обладателем уникальной конструкции. Главное, подойти к этому вопросу со всей тщательностью, а также не нагружать тележку сверх ее полезной вместимости.

Как сделать тележку для сварочного полуавтомата

У сварочного полуавтомата масса достоинств, однако, когда нужно его переместить, то вместе с аппаратом придётся нести и баллон с углекислым газом вместе со шлангами и редуктором. Его вес даже в пустом состоянии больше 50 кг, а если полностью заправленный — до 80 кг. Баллоны с малым объёмом использовать нецелесообразно, так как их придётся часто заправлять. Поэтому даже если случаи переноса оборудования не часты, есть резон купить или сделать тележку для сварочного полуавтомата с баллоном.

Тележка для сварочного полуавтомата своими руками

Тележка в четырехколесном исполнении с горизонтальным расположением баллона

Тележка в четырехколесном исполнении с горизонтальным расположением баллона

Поэтому тележки под полуавтомат с вертикальным расположением баллона более популярны. Обычно у них имеется полка над сварочным аппаратом, на которой лежат инструменты. При замене двух поворотных колёс одним управляться с тележкой будет легче, но ухудшится устойчивость.

Двухколёсные конструкции, сделанные по принципу тачки, компактные, маневренные, для их изготовления требуется минимум материалов. Площадка под ёмкость для газа, расположенная на земле, является дополнительной точкой опоры. С установкой на неё баллона справится один человек методом кантования.

Двухколесные конструкции с вертикальным расположением баллона более компактные и маневренные

Двухколесные конструкции с вертикальным расположением баллона более компактные и маневренные

Особенности конструкции и требования, предъявляемые к тележкам

В отличие от тележки под сварочный аппарат, конструкция для полуавтомата оборудована местом для установки баллона. Соответственно предусматривается крепление для шлангов, ящик для хранения присадочной проволоки. Поскольку совокупный вес оборудования увеличивается, конструкция делается более прочной. Оптимальной считается грузоподъёмность 250 кг.

Читайте также:
Стабилизатор напряжения 220В – оптимальное решение для дома или дачи

Тележка для полуавтомата должна соответствовать следующим требованиям:

  1. Баллон крепится внизу и вверху. Вместо цепей лучше использовать хомуты, так как они обеспечивают жёсткую фиксацию.
  2. Полка над инвертором делается цельной, чтобы мелкие предметы не попадали в корпус аппарата.
  3. Колёса диаметром не меньше 20 см. Иначе будет трудно преодолевать препятствия на неровной поверхности.
  4. Шины должны быть цельными из литой резины.
  5. Диаметр ступиц колёс не менее 18 мм. Ось меньшего размера может согнуться и даже сломаться.

Читайте также: Сварочная маска с подачей воздуха

На что обратить внимание при покупке

Прежде чем отправляться в магазин нужно измерить габариты сварочного аппарата и баллона, определить их вес вместе с вспомогательным оборудованием (шланг, редуктор, кабель, электроды и т. д.). Располагая этими данными, особое внимание при покупке уделяется:

  1. Грузоподъёмности. Её лучше выбирать с запасом.
  2. Габаритам. Слишком большую тележку будет неудобно перемещать в небольшом помещении.
  3. Качеству покрытия. Предпочтение следует отдавать моделям, окрашенных порошковой краской.
  4. Колёсам. Если предполагается перемещение оборудования по открытому грунту, например на даче, их диаметр выбирается от 25 см.

Желательно наличие барабанов для намотки кабеля и шланга. Не лишними будут полка и ящик для инструментов.

От китайских моделей лучше отказаться, так как они изготавливаются из тонкостенных материалов, поэтому металл в точках большой нагрузки лопается.

Прежде чем отправляться в магазин нужно измерить габариты сварочного аппарата и баллона

Прежде чем отправляться в магазин нужно измерить габариты сварочного аппарата и баллона

Тележка своими руками

Она делается из отрезков круглых или профильных труб, металлических пластин и уголков. В общем из того что есть под рукой. Чаще всего в самодельных конструкциях для каркаса используется профильная труба сечением 40×25 мм, для остальных элементов — 20×20. Заимствовать чертежи тележки из свободного доступа в качестве руководства не стоит. Лучше использовать их как образец при составлении своего эскиза с размерами, соответствующими имеющемуся оборудованию.

Изготовление тележки начинается с нарезания заготовок с помощью болгарки или ножовки по металлу. На концах удаляются заусенцы. В первую очередь сваривается каркас, а затем кронштейны крепления инвертора, площадка для баллона, полка. Если швы выполняются с применением присадочной проволоки, она должна соответствовать составу свариваемого металла.

Готовая конструкция кладётся набок и к днищу привариваются подготовленные пластины с колёсами. Если каркас достаточно прочен, то колёса можно приварить непосредственно к нему. Все швы зачищаются шлифовальной машинкой или насадкой на болгарку. Конструкция покрывается грунтовкой и, после её высыхания, окрашивается эмалью. Если сварочные работы предстоит выполнять на значительном расстоянии от электросети, тележку следует оснастить барабанным удлинителем, который несложно изготовить своими руками.

Читайте также: Как настроить маску Хамелеон для сварки

Заключение

Иногда начинающие домашние мастера, узнав как сделать тележку самостоятельно, злоупотребляют установкой дополнительных полок и ящичков, якобы нужных для того, чтобы всё необходимое было под рукой. Некоторые народные умельцы ухитряются даже приделать откидной столик со складывающимися ножками. В результате получаются тележки, для перемещения которых требуется посторонняя помощь.

Как сделать тележку для сварочного полуавтомата с баллоном?

Полуавтоматический сварочный аппарат средней мощности сам по себе весит немало. Кроме того, к месту сварки нужно доставить баллон с защитным газом, шланг горелку, провода, маску. Занимает место и немало весит также инструмент для подготовки зоны сварки, зачистки швов, запас сварочной проволоки, других расходных материалов.

Для этого пригодится тележка для полуавтомата. На ней удобно размещается все, что необходимо для работы. Такие изделия выпускаются серийно, имеют два, три или четыре колеса. Опытные мастера не удовлетворяются промышленными образцами, конструируют и самостоятельно делают тележки «под себя».

Читайте также:
Чем склеить силиконовые изделия

Характеристики

Назначение такого оборудования- обеспечить мобильность и удобство работы сварщика, сократить потери времени на подготовку к сварке, перетаскивание десятков килограммов аппаратуры, инструмента, материалов. С помощью тележки создается полноценный передвижной сварочный пост, на котором размещено все, что нужно для выполнения сварочного шва в любом месте цеха, мастерской или стройплощадки.

Основные характеристики таких тележек следующие:

  • Грузоподъемность. Конструкция должна выдержать вес сварочного аппарата, баллона, шланга, проводов, расходных материалов, вспомогательного инструмента. В сумме легко набирается центнер, а то и больше.
  • Устойчивость. Устройство тележки должно исключать ее опрокидывание, даже если заденет проходящий мимо помощник или сварщик сильно потянет за шланг.
  • Вместительность. Кроме сварочного аппарата и газового баллона, в удобных лотках, ящиках или на подвесах требуется разместить большое количество крупно- и мелкогабаритных предметов. Они не должны раскачиваться или выпадать во время движения.
  • Габариты и маневренность. Тележка для сварочного полуавтомата с баллоном должна занимать мало места, габариты транспортного средства должны позволять ему проезжать в проходах до 70 см и поворачивать практически под прямым углом.

Кроме того, устройство должно иметь легкий ход и удобную рукоятку.

Технические данные

Заводы- изготовители продвигают на рынке несколько основных типов сварочных тележек. Их основные габариты определяются размерами сварочного аппарата и газового баллона.

Типовые параметры выглядят так:

  • вес: 12-15 кг;
  • габаритные размеры: 1,25х0,35х0,71 м
  • размер площадки под аппарат: 0,28х,45 м.

Эти параметры уточняются, исходя из емкости и количества баллонов, которыми необходимо оснастить передвижной пост, а также выбранной компоновки.

Наиболее популярны две из них:

  • двухколесная компоновка, баллон большой емкости размещается вертикально, площадка под аппарат расположена над осью и параллельно ей;
  • трех- или четырехколесная компоновка, габариты определяются размерами площадки для сварочника, баллоны малой или средней емкости размещаются под площадкой.

Двухколесные варианты создаются на основе стандартной тележки для перевозки 40- и 50-литровых газовых баллонов, на их вертикальную рукоятку наваривается кронштейн, держащий площадку для аппарата

Трех-и четырехколесные модели создаются на основе передвижных шкафов- стеллажей для инструмента, к которым сбоку или снизу добавляются крепления для баллонов.

Чтобы повысить удобство и улучшить условия труда сварщика, тележку оборудуют отсеками для размещения мелких инструментов, катушками для сматывания и хранения шлангов и проводов и т.п.

Технологические компоненты

Для изготовления тележек используют металлический профиль круглого или прямоугольного сечения. Для площадки используются стальные листы, просечная металлическая сетка или поперечный набор из уголков. Заготовки свариваются вместе, затем зачищаются и красятся порошковыми красками, защищающими элементы конструкции от коррозии.

[stextbox устройство используется в закрытых помещениях с ровным полом, колеса обычно используют литые, небольшого диаметра. Если же планируются выходы на улицу – выбирают пневматические катки большего диаметра, способные осилить ухабы и другие препятствия.[/stextbox]

Тележка обязательно оснащается приспособлением, препятствующим ее самостоятельному движению. Для двухколесных- это пятка- опора, для трех- или четырехколесных используют колеса со встроенным прижимным тормозом.

Дополнительные требования

В зависимости от особенностей технологического процесса, который будет обеспечиваться с помощью тележки, могут выдвигаться дополнительные требования к ее конструкции, например:

  • дополнительная полка для размещения аппарата водяного охлаждения;
  • дополнительные места для баллонов;
  • подвесы для сменных горелок;
  • влагозащищенные стаканы для хранения стрежневых электродов;
  • масло- и кислотостойкие колеса.

[stextbox работы на улице может добавляться кожух, защищающий оборудование от атмосферных явлений.[/stextbox]

Читайте также:
Что такое камины с водяным отоплением

5. Варианты исполнения

Существует немало вариантов исполнения тележек для полуавтоматических сварочных аппаратов.

Часть из них предназначена для перевозки только аппарата, но более популярны модели, перемещающие заодно и газовый баллон или баллоны, и все остальные предметы, необходимые для сварки.

Двухколесные варианты, изготовленные на основе тележки для перевозки баллонов, отличаются наибольшей грузоподъемностью и маневренностью, благодаря большому объему газовых баллоном они обеспечивают большую автономность. Они отличаются также большей маневренностью и проходимостью.

Трех- и четырехколесные образцы способны двигаться только по ровному полу или асфальту, даже 10-сантиметровый ухаб или высокая ступенька может стать для них труднопреодолимой преградой. Для повышения маневренности переднее колесо (или колеса) делают поворотными. Основное преимущество таких конструкций- их высокая устойчивость, удобство работы и доступа к содержимому.

Особенности двухколесной конструкции

Площадка, поддерживающая баллон снизу, сделана таким образом, что превращается в подставку и опору для всей конструкции, когда баллон ставят вертикально. Она же выполняет роль надежного тормоза.

Двухколесная тележка для перевозки полуавтомата имеет два положения-

  • рабочее, когда основание стоит на земле;
  • транспортное, когда баллон наклонен, основание отрывается от земли, конструкция может катиться на колесах.

Чертеж рамы двухколесной конструкции. На раму в удобном месте навешивается кронштейн для крепления полуавтомата

Кронштейн для полуавтомата приваривается к ручке. Поскольку при транспортировке тележка наклоняется на угол до 45 о , аппарат крепят к кронштейну ремнями

К ручке приваривают дополнительные кронштейны для ящиков с инструментом и оборудованием, подвесы для смотанных проводов и другие детали.

Трехколесная модель

Трехколесная тележка для полуавтомата с креплением для баллона намного удобнее в работе, чем двухколесная. Обеспечивается свободный доступ к аппарату, другому оборудованию и сварочным материалам, их не надо крепить на время перевозки.

Вместимость ее существенно выше, чем у двухколесной версии. Есть возможность смонтировать выдвижные ящики, дополнительные полки, шкафчики, съемные контейнеры и многое другое.

Чертеж трехколесной конструкции

На таком устройстве можно перевезти все необходимое для работы в дальний угол цеха и не возвращаться за каждой понадобившейся мелочью. Удобная ручка позволяет как тянуть устройство за собой, так и толкать его вперед. Поворотные колеса обеспечивают достаточную маневренность.

Самодельная тележка для сварочного полуавтомата

Упрощенная конструкция из подручных материалов позволит перевозить по мастерской сварочный полуавтомат, а на полке второго яруса разместить инструмент и все мелочи, которые могут понадобиться сварщику. С торца предусмотрено крепление для пятилитрового баллона, газовых шлангов и сварочных проводов.

Собранная своими руками тележка не имеет промышленного лоска готовых изделий, но полностью функциональна и позволяет организовать передвижное рабочее место сварщика «со всеми удобствами».

Из материалов понадобится:

  • профиль стальной 20*20, обрезки по 1 м, — 6 шт.;
  • сетка металлическая просечная – 0, 5 м 2 ;
  • каркас старого металлического стула;
  • колеса литые диаметром 8-15 см -2 шт.

Последовательность работ следующая:

  • разрезать каркас стула, подготовить: 2 U-образные ножки, две L- образные половинки от спинки;
  • сварить прямоугольный каркас для основания из металлического профиля;
  • приварить ножки друг к другу под прямым углом;
  • приварить L- образные элементы,
  • приварить сетку к каркасу;
  • усилить конструкцию укосами;
  • приварить снизу площадку под баллон;
  • приварить или зафиксировать на болтах площадки крепления колес.

Все сварочные швы необходимо зачистить и обезжирить, а поверхность тележки покрасить порошковой эмалью

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
