Станок для резки пенопласта

Станки для фигурной резки пенопласта

Станки для фигурной резки пенопласта с ЧПУ обладают широкими возможностями для изготовления различных объёмных изделий. При помощи таких станков возможно изготавливать: элементы фасадов зданий, утеплители для трубопроводов, профильного листа, объёмные буквы, уличную рекламу и многое другое.

Компания Пенопласт–Техно предлагает станки для производства трёхмерных изделий из пенопласта от разных производителей.

СРП–114 «ЭКСПЕРТ»

Станок комбинированной обработки пенопластов.

Предназначен для ЧПУ резки изделий из пенопластов комбинированным способом (струной и фрезой), что значительно ускоряет процесс 3D-обработки материалов.

Отличительные особенности станка:

• В станке реализован полноценный фрезерный и фрезерно-токарный модуль

• Впервые реализована система сближения порталов

• Фрезеровка на столе в плоскости

• Жесткая стальная рама порталов

• Промышленные рельсовые (линейные) направляющие TBI

• Изменяемая длина струны от 1000 до 3000мм в зависимости от поставленной задачи

• Контроль обрыва струны (автоматическая остановка с продолжением после замены)

• Независимое перемещение концов струны (асинхронное движение координат Х+Х, Y+Y).

• Высокая скорость холостого хода – до 120мм/с

• Мобильность при перевозке с объекта на объект, а так же возможность установки практически в любом помещении.

Вы получаете возможность выполнения различных проектов в рамках одного оборудования.

Пример выполненной на станке работы

СРП–212 «ВЕКТОР»

Станок для резки пенопласта (пенополистирола) с ЧПУ с независимым перемещением.

Отличительные особенности станка:

• Жесткая стальная рама порталов

• Промышленные рельсовые (линейные) направляющие TBI

• Изменяемая длина струны от 1000 до 3000мм в зависимости от поставленной задачи

• Контроль обрыва струны (автоматическая остановка с продолжением после замены)

• Независимое перемещение концов струны (асинхронное движение координат Х+Х, Y+Y).

• Высокая скорость холостого хода – до 120мм/с

• Мобильность при перевозке с объекта на объект, а так же возможность установки практически в любом помещении.

Станок подходит как для 2D, так и 3D резки пенопласта. Отличительная особенность СРП-212 «ВЕКТОР» с независимым перемещением струны – возможность вырезать конусные элементы.

СРП–112 «БАЗИС»

Станок для резки пенопласта (пенополистирола) с ЧПУ с независимым перемещением.

Отличительные особенности станка:

• Жесткая стальная рама порталов

• Промышленные рельсовые (линейные) направляющие TBI

• Изменяемая длина струны от 1000 до 3000мм в зависимости от поставленной задачи

• Контроль обрыва струны (автоматическая остановка с продолжением после замены)

• Независимое перемещение концов струны (асинхронное движение координат Х+Х, Y+Y).

• Высокая скорость холостого хода – до 120мм/с

• Мобильность при перевозке с объекта на объект, а так же возможность установки практически в любом помещении.

Станок подходит как для 2D, так и 3D резки пенопласта. Отличительная особенность СРП-112 “Базис” с независимым перемещением струны – возможность вырезать конусные элементы.

Станок может комплектоваться фрезерно-токарным модулем СРП-ФМ, что превращает его в универсальный фрезеровально-гравировальный и пенополистирольный станок.

Насадка предназначена для производства сложных, объемных изделий с высокой детализацией

• Комбинированная обработка – струна + фреза

• Выполнение различных проектов в рамках одного комплекта оборудования

• Собственная система управления и программное обеспечение

• Поддержка формата STL без дополнительных конвертеров

• Легкий и быстрый монтаж/демонтаж

• Высокое качество комплектующих, в т.ч. собственного производства

• Ощутимое увеличение возможностей производства, в особенности рекламно-производственных компаний, макетных мастерских

Пример выполненной на станке работы

Технические характеристики модуля СРП-ФМ:

СРП–3220 «Макси»

Станок «Макси» предназначен для фигурной резки пенополистирола нагретой струной, в 2D и 3D формате. СРП–3220 разработан как вариант с повышенной производительностью для производства погонажных изделий: плинтуса, утеплителя для труб типа «скорлупа», элементов фасадной отделки, упаковки и т.п. За счет применения длинных струн (2200 мм) и возможности установить до 6 режущих струн одновременно производительность увеличена в 12 раз по сравнению с предыдущей моделью СРП–200.

По желанию заказчика станок комплектуется поворотным столом диаметром — 760 мм. Поворотный стол расширяет возможности станка в плане создания трехмерных фигур. Специально разработанные зажимы позволяют прочно закрепить заготовку на поворотном столе. Поворот осуществляется автоматически по программе. Для резки 3D фигур решающим фактором является точность поворота. Зубчатая передача, примененная на наших поворотных столах, позволила достичь высочайшей точности — 0,015 градуса на один шаг двигателя.

СРП–3221 «Макси Универсал»

Станок «Макси Универсал» предназначен для фигурной резки пенополистирола нагретой струной, в 2D и 3D формате. СРП–3221 разработан как вариант с повышенной производительностью для изготовления погонажных изделий: плинтуса, утеплителя для труб типа «скорлупа», элементов фасадной отделки, упаковки и т.п., но с увеличенным рабочим полем до 2200х1100 мм (X–Y), что позволяет производить изделия большого формата.

На всех моделях станков серии СРП можно установить до 6 режущих струн одновременно для увеличения производительности. С учетом длины струн 1,5 метра, за один цикл реза получается 9 погонных метров изделий.

СРП–3222 «Супер Макси»

Станок «Супер Макси» предназначен для фигурной резки пенополистирола нагретой струной, в 2D и 3D формате. СРП–3222 разработан как вариант с увеличенной площадью стола для изготовления и погонажных изделий: плинтуса, утеплителя для труб типа «скорлупа», элементов фасадной отделки, упаковки и т.п. и с возможностью производить изделия большого формата.

На всех моделях станков серии СРП можно установить до 6 режущих струн одновременно для увеличения производительности. С учетом длины струн 2,2 метра, за один цикл реза получается 12 погонных метров изделий. Это самая производительная модель, сочетающая в себе все положительные качества своих предшественников. Только на стол модели СРП–3222 можно установить сразу 4 пенополистирольных блока размером 2х1х0,5 метра. Рабочий объем — 4 кубических метра.

При современном развитии производства отделочных материалов и новыми технологиями утепления фасадов пенополистиролом, особый интерес представляют возможности станка СРП–3222 вырезать под заказ в соответствии с замыслом дизайнера дополнительные элементы отделки с фасонной поверхностью. Это применимо и к вновь строящимся современным домам или коттеджам, так и к реконструируемым «старым» зданиям.

СРП–125 «ДекАрт»

СРП-125 «ДекАрт» – малогабаритный ЧПУ станок для фигурной резки пенопласта. Предназначен для изготовления 2D изделий (буквы, рекламные вывески, логотипы).

Рабочее поля специально создано для стандартных листов экструдированного пенополистирола (XPS) размерами 600*1200 мм, толщиной от 20 до 100 мм. Идеально подойдет для рекламных и творческих мастерских.

СРП–3223 «Мини»

Станок «Мини» предназначен для фигурной резки пенополистирола нагретой струной, в 2D и 3D формате. СРП–3223 разработан, как вариант настольного станка для небольших рекламных мастерских, для скульпторов и литейного производства. За счет компактного размера, станок можно разместить на обычном письменном столе. Потребляемая мощность (300 Вт) меньше, чем у чайника! Для вентиляции достаточно приоткрыть окно.

Небольшое рабочее поля позволяет без труда оформить стенд для выставки, информационные плакаты. Изготовить мелкие детали с меньшей затратой электроэнергии. Высокая точность реза, позволяет изготовить оригинальные макеты и скульптуры небольшого размера.

СРП–4612 «Зодчий» (фрезерный станок)

Станок «Зодчий» разработан для 4-х координатной обработки фрезерной головкой: пенопласта, а также раскроя ЛДСП, ДСП, полиуретана, ПВХ, акрила, стеклотекстолита.

Большое перемещение по вертикальной оси!

Программное обеспечение СРП-4612 оригинальное. В комплект поставки входит ноутбук с установленным и настроенным ПО для управления станком.

СРП–3420 «Лист»

Станок «Лист» предназначен для резки экструдированного и блочного пенополистирола на тонкие листы. СРП–3420 «Лист» разработан для резки плит из блочного и экструдированного пенополистирола на тонкие листы от 6 мм для производства сэндвич–панелей. Станок проходного типа — это значит, что плиты можно подавать непрерывно (подача осуществляется с одной стороны станка, а готовые листы выходят с другой стороны), что значительно увеличивает производительность.

Станок имеет микропроцессорное управление с кварцевой стабилизацией скорости подачи. Постоянство скорости очень важно для получения качественного реза. Погрешность по толщине на пробных резах составила 0,05 мм. Ширина плиты пенополистирола максимальная — 800 мм (под заказ — 1000 мм). Толщина листа максимальная — 120 мм. Длина листа — не ограничена. Количество режущих струн — до 12 шт. Опыт эксплуатации более 60 единиц оборудования показал их высокую надежность и высокое качество реза.

СРП–3450 «Арка»

Станок предназначен для резки профиля в арочных и S–образных элементах из пенополистирола. СРП–3450 «АРКА» разработан в 2011 г. для производства декоративных арочных элементов. Профиль арки формируется нагретой проволокой из толстого нихрома. Подача заготовки в зону реза осуществляется автоматически.

Возможно производить арки с любыми радиусами, в том числе с переменным радиусом или арки S–образной формы. Отличительной особенностью станка СРП–3450 является наличие двух приводных валов, покрытых мягким полиуретаном для идеального сцепления с поверхностью заготовки. Прижим с двумя роликами обеспечивает точную ориентацию заготовки любой криволинейной или прямолинейной формы.

Фирменный блок управления СРП с микропроцессорным управлением. Предназначен для управления станком СРП–3450 «Арка» и входит в стоимость станка. Назначение — управление приводом подачи с поддержанием постоянной скорости для качественного реза. Регулировка скорости осуществляется ручкой энкодера. Цифровая индикация скорости реза. Есть функция запоминание скорости.

Кроме этого, в блок встроен регулятор мощности для нагрева режущих струн. Гальваническая развязка от питающей сети 220 В 50 Гц обеспечивает высокий уровень безопасности работы, что характерно для всех станков серии СРП. Высокое качество изготовления всех элементов конструкции позволяет производить арки с высокой точностью.

СРП–3440 «ТОПАЗ»

СРП–3440 «ТОПАЗ» разработан в 2011 г. для выжигания Т–образных пазов в стенках блоков несъёмной опалубки. Рабочие инструменты устанавливаются в специальные держатели, которые двигаются синхронно и симметрично относительно центра станка.

Рабочий инструмент установлен в шахматном порядке (4:5). Бесконтактный концевой выключатель позволяет позиционировать рабочий инструмент с высокой точностью. Станок предназначен для прожигания Т–образных пазов в блоках несъёмной опалубки.

СРП–K «Контур»

Станок СРП–K «Контур» с ручным управлением для фигурной резки пенополистирола по копиру (контурная резка).

Станок разработан для изготовления элементов фасадной отделки для строительства и реставрации зданий, наружной рекламы, несъемной опалубки для строительства, элементов оформления для витрин, выставок и ярмарок, оформления интерьеров кафе, клубов и ресторанов, изготовления опалубки для литья из бетона, полимербетона и других льющихся материалов (мемориальные доски, строительные конструкции и т.п.), изготовления упаковки сложной формы и изделий для архитектурного моделирования, изготовления декораций для театра, кино, телевидения и шоу на открытых и закрытых площадках и т.п.

СРП–C «СКАТ»

Станок «СКАТ» с ручным управлением для резки пенополистирола. Станок разработан для производства элементов утепления и отделки при строительстве и реставрации зданий, например, при производстве кровельных работ, утеплении фасадов зданий и т.п.

У СРП–С «СКАТ» есть три режима работы:

1. Режим «Гильотина». Раскрой листового пенополистирола по требуемым размерам. Рез осуществляется перемещением струны вертикально вниз (или вверх) с включенным нагревом. В комплекте есть настраиваемые упоры.

2. Режим «Роспуск на листы». Струна фиксируется на нужной высоте над уровнем стола и лист (блок) пенополистирола вручную перемещается по поверхности стола перпендикулярно натянутой нагретой режущей струне.

3. Режим «Роспуск на листы переменной толщины». Струна фиксируется под наклоном к поверхности стола и лист (блок) пенополистирола вручную перемещается по поверхности стола перпендикулярно натянутой нагретой режущей струне. Получается «клин» для устройства уклонов при утеплении кровли.

Станки для армирования пенопласта

Протяжный станок ТРП АРМ

Армированием пенопласта называется процесс по нанесению защитного (укрепляющего) слоя на изделия из пенопласта. Армирование необходимо для защиты пенопласта от воздействия атмосферных осадков и солнечного излучения. Нанесение эластичной штукатурки на изделия из пенопласта позволяет значительно продлить срок службы данных элементов.

Принцип нанесения армирующего состава гравитационный, армирующий состав под действием силы тяжести адгезирует с заготовкой, а профиль формируется при помощи выходной матрицы.

Работой станка ТРП АРМ управляет блок питания и управления, с возможностью регулирования скорости подачи заготовки, реверса и аварийной остановки. Продвижение заготовок через бункер, с одновременным нанесением армирующего состава, осуществляется автоматически при помощи цепного привода.

Протяжный станок СРП-3462 «РЕЛЬЕФ»

Армированием пенопласта называется процесс по нанесению защитного (укрепляющего) слоя на изделия из пенопласта. Армирование необходимо для защиты пенопласта от воздействия атмосферных осадков и солнечного излучения. Нанесение эластичной штукатурки на изделия из пенопласта позволяет значительно продлить срок службы данных элементов.

Принцип нанесения армирующего состава гравитационный, армирующий состав под действием силы тяжести адгезирует с заготовкой, а профиль формируется при помощи выходной матрицы.

Протяжный станок СРП-3462 «РЕЛЬЕФ МАКС»

Армированием пенопласта называется процесс по нанесению защитного (укрепляющего) слоя на изделия из пенопласта. Армирование необходимо для защиты пенопласта от воздействия атмосферных осадков и солнечного излучения. Нанесение эластичной штукатурки на изделия из пенопласта позволяет значительно продлить срок службы данных элементов.

Отличительные особенности модели:
Приемный стол с роликами;
Пневматические (надувные) прижимные колеса;
Транспортировочные колеса на ножках, для перемещения станка по цеху.
Протяжный механизм – лента

Протяжный станок ТРП «ПАНЕЛЬ»

Протяжный станок ТРП «ПАНЕЛЬ» предназначен для нанесения армирующего покрытия с сеткой на панели из экструзионного пенопласта.

Полиминеральный состав, армированный сеткой создает покрытие, которое при нанесении с двух сторон создает сендвич-панель, которую можно использовать для утепления бань, хамам, саун. Станок обслуживается двумя рабочими.

Внимание! Б/у станки, ремонт, реализация.

Наша компания покупает станки серии СРП бывшие в употреблении. Если Вы хотите продать свой станок, то Вам необходимо связаться с нашим специалистом по тел.
+7(903) 159-19-61, +7 (903) 104-94-05
или написать на почту e-mail: info@penoplast-techno.ru.

После оценки стоимости станка мы готовы взять его на предпродажную подготовку, ремонт и последующую реализацию.

Желающие приобрести б/у оборудование могут обратиться по тем же телефонам для уточнения информации о том, какие станки есть в наличии в настоящее время.

Станки для резки пенопласта

Рама, стальная. Рабочее поле X, Y, 2200х1400 мм. Длина режущих струн, 1000 – 3000 мм.

Станок подходит как для новичков, только решивших заняться фигурной резкой пенопласта, так и для профессионалов своего дела. Станок для фигурной резки пенопласта позволяет обрабатывать как вспененный пенополистирол (пенопласт) плотностью 15-50 кг/м3, так и экструдированный пенопласт любой плотности. На станок можно установить до 6 режущих струн одновременно. Рабочее поле станка для резки пенопласта СРП-3222 позволяет установить 4 блока пенополистирола одновременно.

СРП-3223 – станок подходит как для новичков, только решивших заняться фигурной резкой пенопласта, так и для профессионалов своего дела. Станок для фигурной резки пенопласта позволяет обрабатывать как вспененный пенополистирол (пенопласт) плотностью 15-50 кг/м3, так и экструдированный пенопласт любой плотности. Станок фигурной резки пенопласта СРП-3223 – оптимальный вариант для небольших рекламных мастерских и литейных производств. Небольшие габариты станка позволяют установить его практически на письменном столе.

СРП-3220 – эта модель подходит как для новичков, только решивших заняться фигурной резкой пенопласта, так и для профессионалов своего дела. Позволяет обрабатывать вспененный пенополистирол плотностью 15-50 кг/м3, и экструдированный пенопласт любой плотности. Возможна установка до 6 режущих струн одновременно. Рабочее поле позволяет установить блок пенопласта размером 1000х1200х2000мм, обеспечивая резку до 12 погонных метров изделия за один проход (при установке 6 режущих струн одновременно).

Спектр применения станка с ручным управлением СРП-С подойдет для производства элементов утепления и отделки при строительстве и реставрации зданий (кровельные работы, фасады зданий и т.п.).

СРП-3221 – станок подходит как для новичков, только решивших заняться фигурной резкой пенопласта, так и для профессионалов своего дела. Станок для фигурной резки пенопласта позволяет обрабатывать как вспененный пенополистирол (пенопласт) плотностью 15-50 кг/м3, так и экструдированный пенопласт любой плотности.

Спектр применения станка с ручным управлением СРП-К позволяет использовать его в разных отраслях промышленности от строительства до рекламы, от упаковки до теплоизоляции труб, причем все это можно производить непосредственно у заказчика на объекте.

Рама, стальная. Рабочее поле X, Y, 1400х1400 мм. Длина режущих струн, 1000. 3000 мм.

Длина заготовки на токарной оси, 270-1200 мм. Диаметр заготовки на токарной оси, до 700 мм. Размеры заготовки при работе на фрезерном столе, 1200х600х1000 мм.

Рама – сталь, алюминий. Рабочее поле X, Y – 650х1250 мм. Длина режущих струн – 120 мм. Количество режущих струн – 1.

Станок для резки пенопласта (пенополистирола) на листы СРП-3420 “Лист” — разработан для резки плит из блочного и экструдированного пенополистирола на тонкие листы от 6мм для производства сэндвич-панелей.

Выжигатели устанавливаются в специальные держатели, которые двигаются синхронно и симметрично относительно центра станка. Рабочий инструмент установлен в шахматном порядке (4:5). Бесконтактный концевой выключатель обеспечивает очень точное позиционирование. Подойдет для выжигания Т-образных пазов в стенках несъемной опалубки.

СРП-3450 разработан для производства декоративных арочных элементов. Профиль арки формируется нагретой проволокой из толстого нихрома. Подача заготовки в зону реза осуществляется автоматически. Возможно производить арки с любыми радиусами, в том числе с переменным радиусом, арки S-образной формы и даже прямолинейные элементы.

Станок для нанесения армирующего слоя СРП-3462 “Рельеф” — разработан специально для нанесения армирующего слоя на погонажные изделия из пенопласта (пенополистирола).

Станок для нанесения армирующего слоя СРП-3462 “Рельеф” МАКС — разработан специально для нанесения армирующего слоя на погонажные изделия из пенопласта (пенополистирола).

Как собрать ЧПУ станок для резки пенопласта, самодельная пенарезка ⁠ ⁠

Вы все уже слышали о 3D принтерах, лазерных и фрезерных станках. О них написано столько, что трудно найти что-то новое и интересное в сети. По этому я решил познакомить вас с ЧПУ пенарезкой.

Вначале пару слов о том, что это такое. Пенарезка, это устройство преднозначенное для резки полистеролов (пенопласта и пеноплекса разной плотности). Пенарезки бывают ручные и автоматические и различаются принципом резания. Одни режут материал горячей струной, другие протягиванием через материал абразивной струны. Так как второй вариант достаточно сложен в изготовлении, ввиду множества механических деталей, остановимся на первом варианте и рассмотрим его внимательно. Самый простой вариант это ручная пенарезка, она представляет собой нихромовую струну натянутую на упругом каркасе и с виду напоминает обычный лук. На струну подается напряжение, она разогревается и режет пенопласт как горячий нож масло.

Но мы с вами не ищем легких путей, по этому будем создавать нечто монументальное!

Создание новой конструкции всегда начинается с разработки проекта, как минимум нужен чертеж, хотя-бы на бумаге, но на дворе 21 век и благодаря компьютерам мы можем создать 3D модель в программе “КОМПАС 3D”

Для тех кому захочется ознакомится с проектом подробнее в конце статьи будет видео, под ним вы найдете ссылки на архив с чертежами.

Проект задумывался как 3D пенарезка, но я пока не установил поворотный столик и в проекте его нет, но сами башни независимы и для того что-бы станок мог резать полноценные объемные фигуры необходимо добавить модуль поворотного стола. Вся конструкция представляет из себя две независимые рамы по которым двигаются башни с натянутой между ними струной. В сложенном виде она не занимает много места, что позволяет её хранить где-нибудь в углу мастерской, а в рабочем состоянии она может занимать пространство 1.5 на 2 метра.

В проекте применяется алюминиевый конструкционный профиль и стальная профильная труба 50х50. Едем в магазин, закупаемся всем необходимым, не забываем про различные болтики и разные расходники. Но как ты не планируй, поездки в магазин за какой-нибудь мелочью никогда не закончатся.

Трубу разрезаем в размер по чертежам и свариваем четыре элемента в виде буквы “Т” (на схеме изображены в виде желтых элементов). Всё шкурим, красим и скручиваем вместе. В общем работа не сильно сложная, но я сварщик-рукажоп, так, что у меня ушел день на сварку и зачистку, ещё день на покраску и кучу времени на сборку.

Да, чуть не забыл, в проекте есть несколько деталей вырезанных на станке лазерной резки. Всё это можно было сделать и вручную, но я тот ещё эстет по этому нашел контору которая режет метал и оформил заказ. В результате я потратил денег, но сберёг свои нервы и время.

После покраски это всё, конечно, смотрится лучше. Я особо не заморачивался и взял молотковую эмаль 3 в 1 и нанес распылителем. На фото видны резьбовые заклепки, я их применил для крепления навесного оборудования чтобы не нарезать резьбу, весьма полезное изобретение для пустотелых конструкций.

По раме двигаются башни которые показаны на фото ниже. Двигается всё на пластиковых роликах, привод по всем осям ременной. Вся конструкция, если она продумана хорошо, собирается не сложнее, чем конструктор lego за пару часов. Практически все комплектующие были заказаны в Китае, смешно признаться, но даже болты мне было дешевле заказать там, так как у нас, то нет в наличии, то по космическим ценам.

Конструкция натяжителя струны показана на фото ниже, в принципе всё понятно, чтобы не перегружать вас технической информацией более подробно будет рассказано в видео.

Блок электроники практически не отличается от блока управления ЧПУ фрезера, который я собирал пару лет назад, кому интересно найдете в моих статьях. Тут установлена всё та-же бюджетная плата mach3 и драйвера шаговых двигателей чуть проще чем на фрезере, так как требования по проще. В общем берем металлический ящик и пичкаем его всем необходимым соединяя всё разноцветными проводочками, красота! Если хотите больше технической информации, заходите в группу “ВКонтакте EASYCNC”. Кому будет интересно ссылку оставлю в конце статьи.

Для разогрева струны был применен трансформатор от старого компьютерного бесперебойника, а для регулировки температуры модуль ШИМ – регулятор из поднебесной. Для разогрева нихромовой струны 0.4 мм. при длине 60-70 см. необходимо напряжение 30-35 в. и ток 1 – 1.2, а. Такая связка вполне рабочая, но ШИМ регулятор не стабилизирует ток и бывает, что температура струны плывет и это дает не равномерный прожиг. По этому нужно либо ставить стабилизатор, либо применить стабилизированный ИБП.

В законченном видео пенарезка выглядит не хуже заводского исполнения. Размеры достаточные чтобы резать листы материала стандартного размера, разве что по высоте не хватает сантиметров 20.

И теперь самый главный вопрос, зачем всё это нужно. Применений для пенарезки очень много. Я конечно делал её для того чтобы резать на ней крылья и фюзеляжи самолетов по технологии “тетрис”. такой как на фото ниже (фото не мои взял из интернета для образца) но когда я начал, не смог остановиться. Я попробовал резать всё, что только можно.

Пенорезка у меня уже больше года и я резал на ней много интересных вещей, начиная от декора интерьера, заканчивая рекламными вывесками. Так же ко мне обращались “цветочники” и я резал стилизованные кашпо для цветов.

Свадебным оформителям резал декоративные колонны и арки, люди заказывали декоративные надписи и монограммы. Вообще пенопласт интересный материал и хорошо поддается обработке, всё ограничивается лишь вашей фантазией.

Так выглядят декоративные свадебные надписи для фотосессий. Я их красил по желанию в различные цвета, работа грязная но выглядит конечно красиво.

Один минус, нужно много места для хранения материала и достаточно много отходов которые тоже желательно перерабатывать. Существуют так называемые дробилки которые перемалывают пенопласт в крошку которую можно применить как наполнитель или сыпучий утеплитель.

Резка пенопласта

Для утепления перекрытий понадобилось мне резать пенопласт в большом количестве. Резать его ножом или пилой очень не хотелось и для облегчения жизни я собрал станок для резки пенопласта.

Для начала немного теории. Для резки пенопласта главную роль имеет мощность, выделяемая с каждого сантиметра проволоки. Она должна быть в пределах 1.5-2.5 Вт/см. Чем длинее проволока, тем большая мощность потребуется от блока питания.

Я выбрал длину проволоки в 50см (о выборе длины — ниже). Таким образом мне понадобится блок питания мощностью не менее 100 Вт. Такой блок питания у меня есть — автомобильный зарядник Кулон 715D. Для этой цели он также удобен тем, что позволяет регулировать напряжение и ток. Это очень удобная функция, но при ее отсутствии (например, при использовании компьютерного БП) можно обойтись без нее. Регулировка может осуществляться другим способом (см. ниже).

Для расчетов понадобится номинальное напряжение блока питания. Я взял 12В. Кулон позволяет изменять напряжение в диапазоне 6-15В, поэтому у меня остается запас в обе стороны для подстройки мощности.

Теперь нам надо правильно подобрать нихромовую проволоку. Диаметр проволоки определяет ее погонное сопротивление (обозначу как r). Полное сопротивление режущего участка определяется как R = r*l (l — длина проволоки).

Из школьной физики вспомним, что мощность, выделяемая на участке цепи равна P = U^2 / R. Откуда R = U^2 / P = (12В)^2 / 100Вт = 1.44 Ом.

Таким образом, чтобы все работало правильно нам необходимо, чтобы сопротивление проволоки длинной 0.5м было равно 1.44Ом, то есть погонное сопротивление должно составлять 2.88Ом/м.

Из таблицы сопротивления проволоки выбираем ближайшее:
мм — Ом/м
0.1 — 137,00
0.2 — 34,60
0.3 — 15,71
0.4 — 8,75
0.5 — 5,60
0.6 — 3,93
0.7 — 2,89
0.8 — 2,20
0.9 — 1,70
1.0 — 1,40
1.1 — 1,16
1.2 — 0,97
1.3 — 0,83
1.5 — 0,62
2.0 — 0,35
2.2 — 0,31
2.5 — 0,22
3.0 — 0,16
3.5 — 0,11
4.0 — 0,087

Для нашего примера сопротивлению 2.88Ом/м соответствует проволока диаметром 0.7мм.

Итоговая формула для подбора проволоки (диаметр определяется из погонного сопротивления по таблице):
r = U^2 / (p * l^2)
где:
r — погонное сопротивление проволоки (Ом/м)
U — напряжение питания (В)
l — длина проволоки (м)
p — погонная мощность (150-250 Вт/м)

Если БП не позволяет регулировать напряжение/ток, то для регулировки можно использовать идеи из этого видео. Можно просто подключать питание на разной высоте. Пусть у нас есть БП на 12В достаточной мощности (например, компьютерный). Для получения мощности 1 Вт/см (заведомо меньше необходимого) на участке 50см нам понадобится проволока диаметром 0.5мм. Подключив питание на расстоянии примерно 29см мы получим мощность прмерно 3Вт/см, что заведомо достаточно для резки. Таким образом меняя точку подключения в пределах 30-50см можно регулировать степень нагрева проволоки в необходимых пределах.

Следует отметить, что тонкая проволока (тоньше 0.5мм) будет часто рваться. Для увеличения диаметра можно увеличить длину проволоки, что, однако, потребует увеличения мощности БП. Либо понизить питающее напряжение если у вас есть подходящий БП. Поэтому я не стал делать короткий режущий участок, хотя максимальная толщина пенопласта, который надо было резать всего 10см.

Проволоку покупал здесь (СПб).

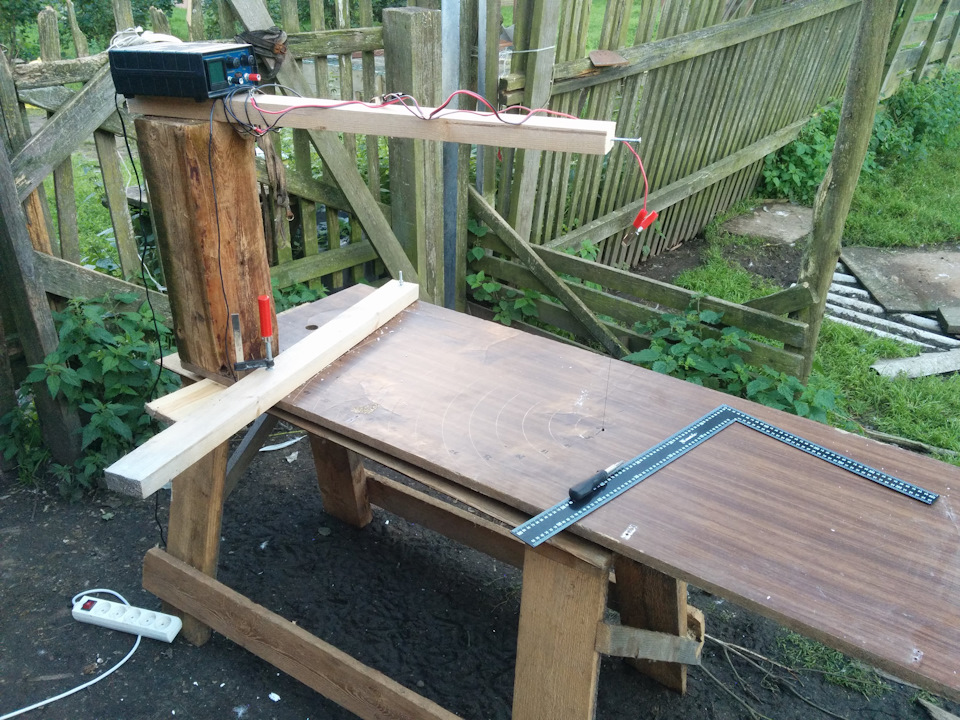

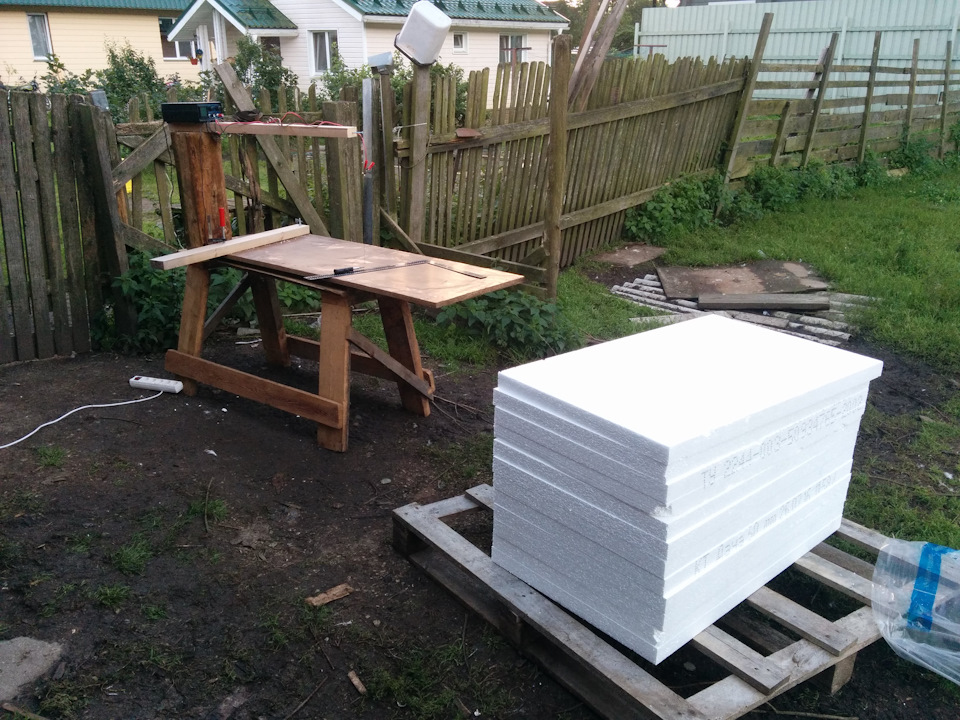

Из нашедшегося под рукой материала соорудил конструкцию:

Обычный лист пенопласта имеет длину 120см. Резать его надо максимум напополам, поэтому от проволоки до края основы должно быть не меньше 60см. Для выставления ширины реза сделал направляющую и разметку:

Направляющая с одного конца закреплена болтом, а с другой — фиксируется струбциной. Т.о. можно быстро и удобно менять ширину реза.

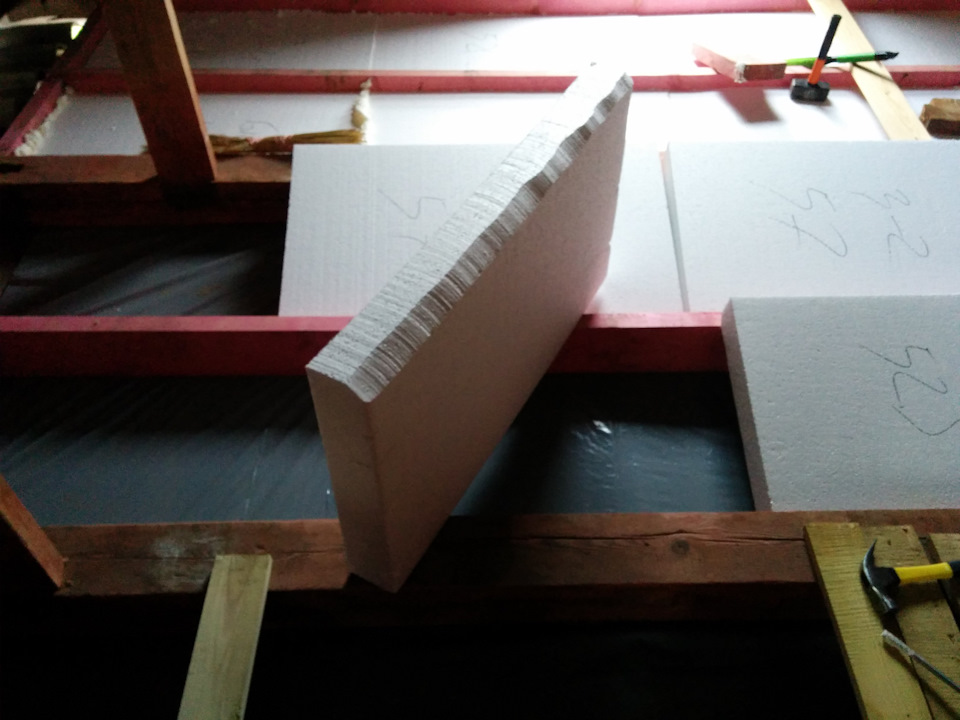

Укладка производилась в распор. Для этого пенопласт был нарезан на 2см шире расстояния между лаг (точнее — лаги были установлены с расстоянием в 58см в чистоте, чтобы пенопласт резать ровно пополам). Просто так лист пенопласта толщиной 10см ужать сложно, поэтому на листе пенопласта я делал фаску.

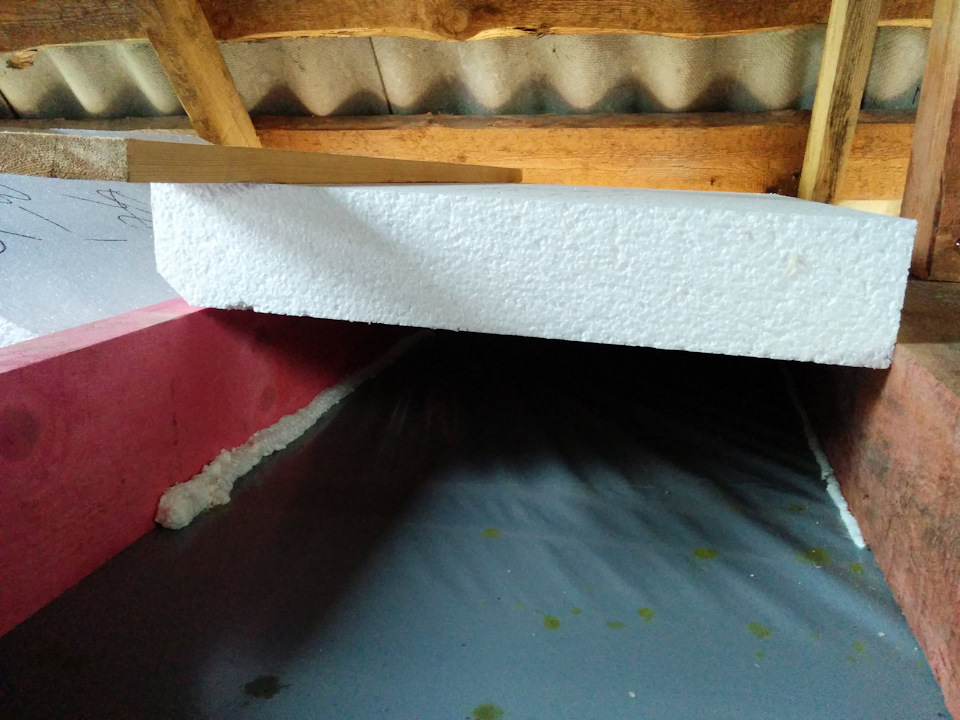

Лист укладывается на место, а сверху — поджимается доской:

Нажимая на доску коленями, пальцами надо подоткнуть фаску в щель, после чего лист аккуратно садится на место. Вторая сторона (без фаски) также поджимается доской и проталкивается на место. Лист на предыдущем фото сел на место хорошо, но иногда фаска может подломиться:

Щели я пенил, листы укладывал в два слоя и вразбежку, поэтому такие случаи считал мелкими недочетами и не переделывал. Даже в таком виде лист сжат и хорошо сидит на месте.

Конструкционные особенности станка для резки пенопласта с ЧПУ

На современном рынке строительных материалов широкую популярность приобрели изделия из пенопласта, пенополистирола и других полимерных веществ. Обладая прекрасными теплоизоляционными и декоративными качествами, подобные материалы имеют характерные особенности изготовления и обработки.

Особенности обработки полимерных материалов

Резка полимерных материалов обладает следующими особенностями:

• полимерные вещества обладают высокими упругими свойствами;
• полимерные вещества имеют низкий коэффициент пластичности;
• процесс механического разрушения происходит без пластического течения и носит кускообразный характер;
• процесс обработки полимерного материала требует воздействия небольшой по величине силы резания.

Высокие упругие характеристики таких веществ вызывают обратимую деформацию слоя, лежащего в пределах поверхности резания. Это приводит к взаимному контактированию режущего инструмента с материалом и, как следствие, увеличению сил трения между ними. По этой причине обработку пенопласта рекомендуется вести только острозаточенным и смазанным машинным маслом инструментом.

Величина прилагаемого усилия влияет на точность и качество обработки. Правильный расчет этого усилия позволяет назначить оптимальные параметры оборудования и оценить величину погрешности обработки.

Виды станков с ЧПУ для резки пенопласта

Станки с ЧПУ, используемые для обработки полимерной продукции, классифицируют по нескольким признакам.

В зависимости от конструкции, оборудование с ЧПУ может быть:

• портативное;
• стационарное.

Портативное. Эти модели характеризуются простотой конструкции и возможностью их беспрепятственного перемещения. Кроме того, их можно собирать своими руками. Подобные агрегаты используются для выполнения небольшого количества задач и выпуска небольших партий товара.

Стационарное. Устанавливаются на длительное время и характеризуются большим весом, габаритами, сложностью устройства и многофункциональностью. Часто такие станки оснащены числовым программным управлением (ЧПУ), используемым для автоматизации процесса резки больших объемов продукции.

По способу обработки станки с ЧПУ бывают:

• С продольным и/или поперечным способом 2D-резания. В станках этого типа движение режущего механизма осуществляется в одной из пространственных осей.
• Для получения сложных объемных фигурных изделий (3Д-резание).

В станках этого типа режущий механизм двигается по осям X и Y пространственной системы координат при помощи механизмов, управляемых компьютерным программным управлением.

Классификация по режущему инструменту

В зависимости от вида режущего инструмента, станки с ЧПУ могут быть:

• ножовочные (в качестве режущего элемента используется остро заточенное ножовочное полотно);
• фрезерные станки (основной режущий орган – твердосплавные фрезы);
• дисковые (резка осуществляется твердосплавными дисками с зубьями);
• проволочные (струнные); (резка материала выполняется с помощью лазерного излучения).

Проволочное оборудование с ЧПУ пенорезкой имеет наибольшее распространение. В качестве режущего инструмента используются тонкие нихромовые нити, обладающие повышенной токопроводимостью и прочностью при натяжении.

Для сведения. Изготовление 3d-изделий круглой формы в комплект каждого оборудования с ЧПУ может быть включен поворотный стол.

Обзор популярных моделей

В современных условиях промышленной обработки полимерных материалов используются станки с ЧПУ как отечественного, так и зарубежного производства. К наиболее популярным отечественным разработкам относят станки с ЧПУ для резки пенопласта фирм Apparatus, СРП, Киберстек, Antum.

Наиболее популярные модели станков с ЧПУ пенорезкой отечественных производителей представлены в таблице.

Из зарубежных производителей станков с ЧПУ хорошо зарекомендовала себя продукция фирм:

• Proxxon (Германия);
• FUBAG (Германия);
• SPARKY (Болгария);
• Megaplot (Польша).

В последнее время на российском рынке появились образцы станочного оборудования с ЧПУ китайского производства, например, фирмы Limac.

Изготовление станка в домашних условиях

Ввиду высокой стоимости станков с ЧПУ заводского исполнения, некоторыми умельцами придуманы способы изготовление такого оборудования своими руками.

Создание станка для 2D-резки пенопласта в домашних условиях потребует применения следующих материалов:

• верстак (рабочий стол);
• понижающий трансформатор 220/12В;
• реостат или ЛАТР (лабораторный автотрансформатор регулируемый);
• проволока из нихрома длиной 0,5 м;
• металлические пружины.

В качестве опорной конструкции для оборудования могут быть использованы лист фанеры, ДВП, ДСП, текстолитовая площадка толщиной 10–20 мм и размерами, соответствующими размерам планируемой к выпуску продукции.

По центру верстака укладывается опорный лист, по краям которого устанавливаются стойки для нити накаливания. На требуемой высоте одной из стоек крепится режущая проволока. Ко второй стойке крепится второй конец режущей проволоки с пружиной, соединенной с противовесом. Пружина в данном случае предназначена для натяжения нити во время ее нагревания.

Посредством последовательного соединения концов первичной обмотки трансформатора к сети электропитания 220 В, а выходных концов трансформатора через реостат (ЛАТР) к концам нихромовой нити накаливания, производят ее нагрев. С помощью реостата (ЛАТРа) производится регулировка температуры нагрева нити и осуществляется подбор оптимальной скорости подачи материала.

Конструирование станка для 3D-резки пенопласта своими руками потребует увеличить количество нихромовых нитей с соответствующим усложнением электрической схемы.

Изготовление станка для обработки полимерных материалов своими руками поможет сэкономить значительную часть средств, которые можно направить на приобретение расходных материалов.

Видео по теме: Как собрать ЧПУ станок по резке пенопласта

Станки для резки пенопласта делаем своими руками

Невзирая на огромное количество утепляющих материалов (которое, к слову, постоянно растет), а также возрастающую популярность минваты, пенопласт по-прежнему занимает лидирующие позиции и не планирует их сдавать. Если планируется утепления пола в квартире или подвальном помещении, то с резкой пенополистирола вполне справляются с помощью подручных инструментов, но если речь идет о значительных объемах или необычных задачах, то необходим особый прибор – станок для резки пенопласта.

Станок для резки пенопласта

Классификация станков

На современном рынке такие станки представлены в достаточно большом разнообразии. В данном случае можно приобрести особый агрегат для лазерной резки или, как вариант, попытаться изготовить нечто подобное собственноручно.

К слову, все станки условно делятся на следующие категории:

• портативные агрегаты (отдаленно напоминают нож);
• агрегаты с ЧПУ;
• для нарезки поперек или по горизонтали.

Конструктивные особенности и принцип действия

Даже несмотря на то, что станки существуют в самых различных модификациях, принцип действия у всех них в общих чертах один и тот же. Накаленная до высокой температуры кромка проходит через слой пенопласта в требуемом направлении наподобие горячего ножа через масло. В качестве такой кромки в большинстве случаев используется леска. В самых простых моделях имеется всего одна такая нагревающаяся нить, в то время как в более продвинутых приборов их может быть сразу несколько (до шести струн).

Обратите внимание! Если планируется нарезка погонажных элементов, то особое внимание следует уделить тому, изделия какой длины могут обрабатываться.

В качестве примера: станок СРП, который также используется для резки описываемого материала, оснащается струнами длиной свыше 2-х метров, а за один заход сможет разрезать порядка 12 пог. метров материала.

Специализированные станки и цены на них

Нередко пенопласт используется не для утепления или звукоизоляции сооружений, а для изготовления реклам либо же в дизайне интерьера. Это возможно благодаря применению специальных станков, предназначающихся для фигурной нарезки. Что характерно, при помощи такого оборудования можно обрабатывать материал одновременно в 2-х или даже в 3-х проекциях. При желании можно производить самые сложные элементы, такие как шестерни, шахматы, миниатюрные модели машин, различные фигурки, любые декоративные орнаменты.

Ниже приведены популярнейшие на отечественном рынке приборы, а также среднерыночная цена на них.

ФРП-01

Огромной популярностью данный агрегат обязан простоте своей конструкции и многофункциональности. Есть возможность производства погонажных элементов, фигур и букв для вывесок, утепляющих плит и так далее. Контроль работы прибора осуществляется посредством компьютерной программы, идущей в комплекте.

Примерная стоимость агрегата составляет 110-115 тысяч рублей.

Станок ФРП-01 для резки пенопласта

СРП-К «Контур»

Еще одна замечательная модель, позволяющая изготавливать различные детали фасадной отделки и опалубки для заливки растворов. Управление в данном случае ручное, зато потребляемая мощность относительно низкая (порядка 150В), да и транспортировать его весьма удобно.

Среднерыночная стоимость составляет где-то 42,5 тысячи рублей.

Самостоятельное изготовление станка для резки

Существует ряд способов того, как соорудить станок для резки пенопласта – от самого простого (ручные инструменты) до крайне сложного в исполнении. Рассмотрим вкратце каждый из них.

Способ первый. Ручная резка пенополистирола

1. Самый простой и вместе с тем доступный метод – это нарезка материала ножом. Важно, чтобы используемый для этого нож имел зазубрины и был смазан автомобильным маслом еще до начала работы (это снизит шумопроизводительность и оптимизирует саму процедуру). Также стоит заметить, что это самый медленный из способов, поэтому целесообразен лишь в случае небольшого объема материала.
2. Еще пенопласт можно резать горячей струной. Для этого следует забить пару гвоздей, натянуть между ними проволоку из нихрома и подключить к ней электропитание. Основное преимущество такого метода – это высокая скорость (один метр нарезается за 7-8 секунд) и аккуратный разрез. Но есть и существенный минус: такая процедура вредит человеческому здоровью.
3. Третий способ известен как резка «холодной струной». В данном случае струна из стали используется так же, как полотно двуручной пилы. Данный способ достаточно продуктивен.
4. Аналогичным образом можно резать пенопласт при помощи обычной ножовки.
5. Наконец, существует и профессиональный ручной инструмент, отделано напоминающий упомянутую выше горячую струну, только более усовершенствованный. При наличии такого инструмента работа выполняется качественно и быстро, есть возможность использовании фигурных насадок.

Видео – Резка пенополистирола нихромом

Способ второй. Самодельный станок на столе

Как бы то ни было, порезать пенополистирол вручную, даже при помощи одного из указанных выше инструментов, достаточно сложно. Материал может лопаться или крошиться, с этим ничего не поделаешь. Горячая струна частично решает проблему, но как быть, если объемы работы слишком большие? Выход есть – вы можете соорудить дома стационарный станок для резки.

Вначале подготавливается все необходимое. При создании такого аппарата потребуется:

• большой стол (в идеале каждая из сторон должна равняться как минимум 2-м метрам);
• струна, отличающаяся повышенным сопротивлением (при наличии старого электрообогревателя ее можно снять с него);
• железные пружины, которые характеризуются низкой проводимостью электротока;
• лабораторный трансформатор (ЛАТР), который превращает 220-вольтный ток в 24-вольный.

Помимо этого, вам понадобится еще и контроллер высоты струны. Им может быть, допустим, пара балок, и именно между ними будет двигаться режущая струна вместе с держателем.

Обратите внимание! Далеко не всегда требуется трансформатор. Зависит данный момент исключительно от того, какой материал использован при изготовлении нити. И если та хромирована, то вполне может использоваться и ток в 220 вольт. Хотя отметим, что, работая с такой мощностью, нужно строго придерживаться правил техники безопасности, в противном случае последствия могут быть самыми печальными.

Если же станок для резки пенопласта будет работать всего от 24-х вольт, то никакой опасности для организма быть не может. Такой ток вы попросту не почувствуете, а после случайного поражения потребуется всего лишь промыть пострадавший участок кожи водой.

Также напомним, что если пенопласт будет резаться раскаленным металлом, то неизбежно будут выделяться токсичные вещества. По этой причине работу нужно выполнять исключительно в специальной маске, да и помещение нужно хорошенько проветривать; иначе можно отравиться. Хотя предпочтительнее проводить резку на улице, пусть это можно сделать лишь в том случае если у вас имеется свой двор.

Чтобы вам было удобнее собирать конструкцию из подготовленных деталей, мы привели ниже детальную схему будущего станка.

Оборудование необходимое для производства пенопласта Ранее мы рассказывали оборудовании которое необходимо для производства пенопласта, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Способ третий. Самодельный станок (в отсутствие подходящего стола)

Если у вас нет стола подходящих габаритов, то можете выполнить основание под агрегат из фанеры, обычной доски или же ДСП. Алгоритм действий в данном случае должен быть следующим.

Подготовка всего необходимого

Принцип действия описанного выше станка также основывается на применении раскаленного металла. Если проводить по материалу горячей проволокой, то он будет легко резаться, а срезы при этом будут идеально ровными. В рабочем процессе вам в данном случае потребуется:

лабораторный трансформатор (хотя можно использовать и аккумулятор от автомобиля);

Режущим элементом послужит нихромовая спираль. Как уже отмечалось, ее можно либо приобрести, либо вынуть из старого обогревателя. Что характерно, толщина данной спирали может варьироваться в пределах 0,5-1 миллиметра, хотя будет лучше, если она составит 0,7 миллиметра. Что же касается длины, то она зависит от габаритов материала, который будет подвержен резке.

Обратите внимание! Важным элементом является лабораторный трансформатор. Если таковой отсутствует, можете сделать нечто похожее из старого трансформатора и устройства для зарядки автомобильных аккумуляторов.

Есть еще один вариант – можно взять блок питания от ПК, где к спирали подключаются провода на 12 вольт (черный с желтым).

Для самодельного станка достаточно выходного напряжения в 7-12 вольт. Еще один важный момент: толщина/длина нити накаливания должна быть отрегулирована таким образом, чтобы соответствовать напряжению. При чересчур сильном накале нить может даже лопнуть. В то же время если прогрев будет слабым, то процедура резки заметно замедлится.

Наконец, источником питания может послужить сам аккумулятор от автомобиля. Это целесообразно в тех случаях, когда отсутствует электричество.

Непосредственно сборка

Ниже приведена пошаговая инструкция сборки агрегата.

Шаг первый. Берем нить из нихрома и крепим ее к пружинам. Сами пружины надеваем на винты М-4, а те, соответственно, вкручиваем в подготовленные стойки.

Шаг второй. Железные стойки заранее запрессовываем в ДСП-лист, столешницу, фанеру (либо другую поверхность, которая послужит основанием под станок для резки пенопласта). Толщина основы, равно как и высота стоек, должна определяться тем, каковы потребности пользователя. При толщине основы в 18 миллиметров и высоте опор в 28 миллиметров винт, будучи целиком вкрученным, не сможет пройти в основание насквозь; и напротив, будучи целиком выкрученным, он сможет резать материал толщиной в 50 миллиметров.

Обратите внимание! Если в дальнейшем потребуется резка толстых листов, то мы удалим небольшие винты и вкрутим вместо них более длинные.

Шаг третий. Проделываем отверстия в основании с целью запрессовки. Важно, чтобы диаметр этих отверстий был приблизительно на 0,5 миллиметра меньшим, чем диаметр самой стойки. Далее при помощи молотка вбиваем стойки в отверстия, но предварительно обрабатываем наждачной бумагой острые торцевые края (это существенно упростит данную процедуру).

Шаг четвертый. До того как вкручивать в стойку винт, берем какой-либо подходящий инструмент и выпиливаем под его (винта) шляпкой небольшую канавку. Чтобы выполнить это, зажимаем один конец при помощи шуруповерта, под шляпку прикладываем напильник и инициируем вращение. Для чего требуется эта канавка? В первую очередь, дабы закрепить проволоку неподвижно, в противном случае в процессе регулировки она может смещаться.

Шаг пятый. Фиксируем проволоку: вначале к пружинам, а только потом – к самим винтам. Это нужно чтобы она не провисала, нагревшись и, соответственно, несколько удлинившись.

Шаг шестой. Закончив со всеми крепежными элементами, берем нихромовую проволоку и фиксируем ее. Способ крепления, который мы здесь используем, называется «скрутка с обжатием»: он позволяет создать максимально надежный контакт между кабелем, проводящим ток, и проволокой. Также важно, чтобы сечение медного кабеля составляло как минимум 1,45 мм?.

Шаг седьмой. Счищаем изоляционный слой с концов кабелей приблизительно на 2 сантиметра. Накручиваем проводники из меди на проволоку там, где та уже закреплена на пружинах. Один ее конец, используя пассатижи, крепко придерживаем и обматываем им проводник. Такая обмотка позволяет добиться максимальной площади контакта провода с проволокой, а когда станок, наконец, начнет работать, соединения не будут перегреваться.

Шаг восьмой. Далее делаем отвод проводников, проводящих электрический ток, в виде петли, дабы в дальнейшем появилась возможность регулировать процедуру резки пенопласта. Кроме того, мы проделываем в основе отверстия и проводим через них провода, дабы те не путались при эксплуатации. После этого крепим их с другой стороны, используя скобы.

Обратите внимание! Специалисты советуют уложить кабели вместе и перекрутить их, образуя не слишком тугой жгут. В таком случае они уж точно не запутаются.

Шаг девятый. К окончаниям проводов припаиваем клеммы, которые будут подключены к используемому источнику энергии.

Итак, станок для резки пенопласта практически готов. Отметим, что конструкции, созданной по приведенной выше схеме, вполне хватит для условий домашнего использования. Более того, при желании ее можно использовать еще и как приспособление для фигурной резки пенополистирола.

Резка пенопласта

В строительных и отделочных работах по праву занимает достойное место пенопласт. Его теплоизоляционные и шумопоглощающие характеристики позволяют применять в отделке фасадов, дачных строений, промышленных предприятий.

Конструкция материала состоит из вспененных частиц, которые заполняют газовую полость при формовке. Стоимость материала не высока, позволяет применять его в любых сферах деятельности, объемные буквы на рекламе, информационные щиты и т.д.

Основные методы резки пенопласта

Наиболее лучшим вариантом теплоизоляции строения является пенопласт. Обычно для этих целей выбирают не плотную структуру, ввиду низкой стоимости. Это доставляет неудобства при резке, структура ячеек сыпется, а при небольшом усилии можно сломать конструкцию руками. Инструмент для резки пенопласта имеет различные модификации, продаются готовые варианты, также можно изготовить конструкцию своими руками.

Важно понимать, что структура пенопласта категорично относится на воздействие некоторых жидкостей. Ацетон или бензин разрушает структуру пенопласта, изделие придется изготавливать заново. Режимы температурной эксплуатации составляют не более 50°. Резка пенопласта в домашних условиях выполняется многими подручными инструментами. К примеру, при работе с маленькими заготовками самым простым способом является использование канцелярского ножа. Процесс происходит неточно, т.к. лезвие быстро тупится, для более качественной обработки нож возможно подогреть. Каждое из приспособлений имеет преимущества и недостатки, перед резкой своими руками важно отметить характеристики пенопласта, подобрать инструмент для резки пенопласта по размеру.

1. В хозяйственных магазинах можно приобрести специальный инструмент – нож с нагревающимся лезвием. Работы данным приспособлением производятся от себя, во избежание соскальзывания и травматизма. Основные недостатки режущего ножа, что им можно обрезать материал определенной толщины, для ровной работы нужно грамотно разметить изделие, потратить на это время.
2. Разновидностью нагревающегося ножа может быть паяльник со специальной насадкой. Отличается более высокой температурой нагрева, при работах необходимо быть осторожным, расплавленная капля при попадании на кожный покров не доставляет радостных ощущений.
3. Сапожный нож для резки пенопласта используется с длинным лезвием до 40 см. Кончик ножа остается тупым, а широкое лезвие должно быть идеально заточено. Корректировку и заточку производят каждые 2 метра отрезанного изделия. Процесс будет сопровождаться визгом, можно исключить неприятные звуки применением наушников.
4. Более толстые изделия можно разрезать ножовкой по дереву с мелкими зубчиками. Чем меньше уровень зубьев, тем лучше качество выходной детали, однако задиры и скосы все равно будут присутствовать. Способ не требует приложения особых изделий, зачастую применяется при длинных прямолинейных разрезах пенопласта.
5. Наиболее популярным способом является резка пенопласта струной. Производительность данного метода приравнивается к промышленному оборудованию, достаточно соорудить небольшую конструкцию. Струна применяется при работе с пенопластом различной зернистости и плотности.

Некоторые случаи, за неимением ни одного из вышеперечисленных из режущих инструментов требует вмешательства электротехники. Болгарка используется с диском минимальной толщины. Работа подразумевает наличие повышенного шума, мусора от частиц пенопласта по всей территории.

Процессы работ утепления одного жилого помещения могут быть выполнены инструментом ручного типа. Проволока для воздействия на пенопласт используется на специальном стенде, предварительно подготовленным. Конструкция состоит из нихромовой проволоки, легко изготавливается своими руками. Схема подключения состоит из двух креплений, груза для натяжения и питания к сети. В тех случаях, когда объемы производства повышены используются специальные станки для обработки пенопласта.

Классификация станков

Конструктивные особенности агрегатов не отличаются друг от друга. В каждом из них резка происходит за счет накаленной проволоки, закреплённой в определенном положении. Некоторые из модификаций имеют до шести регулируемых струн, это позволяет производить более массовые работы. Станки для резки пенопласта могут быть с поворотным столом, стационарно закрепленным режущим элементом.

Аппараты делятся на несколько категорий:

• оборудование с программным управлением, позволяющей вырезать фигуры повышенной сложности;
• портативные режущие элементы;
• поперечные или горизонтальные типы резки.

Самые сложные станки по конструкции позволяют производить работу сразу над несколькими плоскостями изделия. Производительность аппаратов для резки пенопласта рассчитана на промышленные цели, за один подход некоторые модели могут обрабатывать свыше 10 метров.

Приспособления для резки пенопласта своими руками

Материалы домашнего утеплителя всегда доступны в продаже. Клеить пенопласт лучше всего на ровную стену, но при обнаружении выступов придется корректировать форму пенопласта. Резка пенопласта выполняется как покупным оборудованием, так и изготовленным самостоятельно.

Для построения конструкции важно подобрать параметры и чертежи. Тип работ также зависит на конструкцию и ее размеры. Резка пенопласта в домашних условиях осуществляется из подручных средств, главное грамотно подобрать материалы. Важно соблюдать требования техники безопасности, при резке возможно проскальзывание изделия, повреждение конечностей.

В процессе нагрева пенопласта происходит выброс испарений, при вдыхании они могут повредить слизистую систему работника.

Самодельный термический нож для резки

Корректировать форму изделий утеплителя, вырезать небольшие изделия и заготовки возможно термическим ножом. Для резки пенопласта понадобятся:

• Батарея типа «крона» с выходным напряжением 9 вольт, или совокупность пальчиковых изделий.
• Нихромовая леска растягивается между пластинами, длина не более 10 см.
• Несколькими проводами подключатся концы проводов к батарее.

Простейший резак возможно собрать из подручных средств, он поможет снимать фаски углов, выполнять необходимую подгонку деталей из полипропилена. Необходимо установить кнопку питания, которая будет активировать устройство, это делается для удобной, безопасной работы.

Нихромовый резак своими руками

Изготовление своими руками подразумевает наличие определенных средств. Для того, чтобы качественно собрать инструмент для резки пенопласта, понадобятся:

• нихромовая проволока, ее можно приобрести в магазинах радиодеталей необходимого размера;
• понижающий трансформатор на 12 вольт, в качестве него выступает компьютерный блок питания или зарядное устройство АКБ автомобиля;
• длинная спица;
• реостат, дающий возможность регулировать силу тока;
• электрические провода подходящей для соединения длинны.

Устройство может быть мобильным или закреплено на столе. Каркас изготавливается из дерева, проволока устанавливается на высоту 10-15 см, на регулировочные винты. Винты, которые осуществляют крепление нихромовой проволоки должны иметь подходящую длину, чтобы регулировать высоту на необходимый уровень. С одной стороны винта подвешивается груз, чтобы натянуть проволоку для прямого уровня отреза. Воздействие тока приводит к раскалыванию проволоки, пенопласт легко подвергается температурным воздействиям. Края запаиваются, это препятствует распаду структуры материала. Резка пенопласта начинается после появления красного оттенка на проволоке, нет необходимости доводить накаливание до высокого уровня, в этих случаях ширина разреза будет слишком велика.

При выполнении процедуры следует использовать средства индивидуальной защиты, маску, перчатки. В процессе обработки плавлением происходит выделение токсичных паров.

Конструктивные особенности и принцип действия

Струна при нагреве расширяется, прибавляет в длине до 3%, резка провисшим резаком не будет качественной, поэтому к конструкции прибавляется специальный механизм. При действиях с малой частотой возможно применить пружину, она постепенно будет натягивать проволоку до нужного состояния. Массовое использование подразумевает быстрое растягивания, поэтому лучше использовать подвешенный грузик к одной стороне струны.

Устройство для резки пенопласта питается от источников энергии с выходным напряжением от 12 до 36 вольт. Наиболее удачным вариантом можно выделить лабораторный трансформатор. Устройство способно выдерживать высокие нагрузки, производить плавную регулировку выходного напряжения.

Специализированные станки и цены на них

Изготовленные станки поставляются на массовые производства. Существуют модификации с шестью режущими элементами, что позволяет быстро разрезать большой объем пенопласта за один прогон. Лазерные станки выполняют работы в архитектурных целях, способны вырезать различные формы, материалы по толщине.

Станки имеют отличные характеристики, могут иметь функции одновременной обработки многих элементов, обладают высокой производительностью. Цена на устройства высока, необходимо точно знать, в каких целях используется резак.

Фрп 01

Простая конструкция позволяет модифицировать устройство под различные формы и размеры заготовок пенопласта. Приспособления для резки пенопласта различного типа позволяют проводить ряд действий. Реализована возможность обреза погонных деталей, фигурных элементов, плит утепления и вывесок.

Резка выполняется станком посредством подключения к ЧПУ. Программа резки поставляется в комплекте, имеет различные настройки. Цена такого устройства начинается от 110 тысяч рублей, важно проверь перед покупкой функционал, надежность конструкции.

Срп “Контур”

Существуют модификации станков для производства элементов различной формы. Станок для резки пенополистирола управляется в ручную, имеет простую конструкцию, богатый функционал. Потребляемая мощность не высока, составляющие детали разборные, что позволяет не беспокоится за транспортировку.

Стоимость оборудования начинается от 40 тысяч рублей. Основное отличие рыночных моделей от изготовленных вручную, это проведенные испытания на безопасность, надёжность деталей.

Самостоятельное изготовление станка для резки

Полноценный станок возможно изготовить в домашних условиях. Для изготовления станка подбирается столешница и каркас нужной ширины, а также другие детали. Изготавливается станок для резки пенопласта своими руками из подручных средств, по аналогии к наименьшей нихромовой модификации. Имеется несколько модификаций и строений станков, реализуемых в соответствие с условиями деталей.

Ручная резка пенополистирола

Из всех вышеперечисленных способов, ручная резка пенопласта не такая затратная, обилие способов позволяет воздействовать на пенопластовые изделия в соответствие с поставленными задачами.

1. Наиболее простой и без затратный способ, это резка большим заточенным ножам. Кончик ножа оставляется тупым, по ширине ножа должно быть распределено масло для смазки, скорость такого способа не велика, используется резка небольших объемов.
2. Горячая руна позволяет быстро производить работы, но вредит здоровью.
3. Резка холодной струной подобна воздействием пилы, необходимо только изготовить продуктивную конструкцию.
4. Резка при помощи ножовки полотном.

Профессиональные методы подразумевают использование готового инструмента. Качественная и быстрая резка выполняется путем использования подходящих устройства.

Самодельный станок на столе

Если имеется большой стол и рабочее место, это значительно сэкономит время и силы, ведь при применении ручных способов материал крошится, портиться. Самодельный станок и его конструкция резки пенопласта выполняется путем использования нихромовой струны.

Источник питания используется подходящий, который выдает от 12 до 36 вольт. Доступно использование напряжение штатной сети, но только есть проволока покрыта никелем, такой способ вызывает удар током, который значительно ощущается человеком.

Станок для фигурной резки пенопласта

Сложные геометрические фигуры можно обрабатывать специальным станком. Устройство позволяет производить своими руками фигурную резку пенопласта. Конструкция выполняется по тем же принципам, только нихромовая проволока натянута вертикально. Крепежный механизм подходит с одной стороны, что делает доступным перемещение изделия на столешнице.
