Сливной механизм для унитаза: устройство, принцип работы, обзор конструкций

Устройство бачка унитаза – как работает и из чего состоит

Комфортное жилье просто немыслимо без хорошо обустроенной туалетной комнаты, центральное место которой отведено под унитаз. Ответственным элементом этого сантехнического прибора есть сливной бачок, который время от времени кроме того запрятан в стенке, но, в то время, когда он выходит их строя, его значимость делается ясна. Потом мы рассмотрим, как устроен бачок унитаза, что может пригодиться для устранения всевозможных неисправностей.

Принцип работы бачка

Система слива делает очень важную функцию – опорожняет унитаз. Без нее данный сантехнический прибор превратился бы в ночную вазу, исходя из этого как раз слив снабжает комфортное применение данной сантехники.

Схема работы слива достаточно несложная:

По гибкому шлангу вода из водопровода поступает в емкость, оборудованную наливным и сливным механизмом. Наливной механизм перекрывает воду, в то время, когда она набирается до определенного уровня.
При нажатии на кнопку либо подъеме тяги, срабатывает сливная арматура, в следствии чего вода из емкости попадает в унитаз и так осуществляется смыв содержимого, которое отправляется в канализацию.

В целом принцип работы слива достаточно простой и содержится в поочередной работе механизмов, расположенных в емкости, каковые называются запорной арматурой. Потом попытаемся детально рассмотреть запорное устройство для сливного бачка унитаза, на которое мы в большинстве случаев не обращаем внимания в повседневной жизни.

Составляющие сливной арматуры

Зная, как устроен сливной бачок унитаза, будет очень просто его отремонтировать либо заменить вышедшие из строя детали. Само собой разумеется, конструкция различных моделей может различаться, но, фундаментальные элементы и принцип их работы у всех типов запорной арматуры однообразный.

Наливной механизм

Как уже было сказано выше, задача наливного механизма содержится в обеспечении доступа воды в емкость и ее перекрытии, в то время, когда это нужно. Состоит это механизм из следующих элементов:

Запорный клапан	Находится в корпусе, расположенном на «входе» в бачок. Задача клапана сливного бачка унитаза содержится в перекрытии воды.
Поплавок с рычагом	Задача детали содержится в регулировании положения клапана. В то время, когда поплавок опускается, клапан раскрывается. В то время, когда поплавок вверху – клапан всецело перекрывает воду.

Нужно заявить, что современная запорная арматура выглядит мало по-другому, в частности поплавок перемещается лишь в вертикальной плоскости, а сам клапан расположен снизу, а не сбоку. Но, принцип действия механизма остался тем же.

Такое устройство унитазного бачка разрешило обеспечить не постепенное перекрытие воды, а полное в самом конце комплекта. Именно поэтому емкость набирается существенно стремительнее.

Обратите внимание! Для обычной работы слива нужно отрегулировать положение поплавка. В другом случае в емкость будет набираться недостаточное количество воды либо напротив, вода через слив будет неизменно стекать в унитаз.

Механизм слива и перелива

Самым несложным и первым механизмом слива была система с грушей. Работала она предельно просто – в размешалась резиновая груша, герметично перекрывающая сливное отверстие. Стоило поднять рычажок либо потянуть ручку на цепочке, как вода с шумом устремлялась в унитаз.

В настоящее время устройство сливного бачка для унитаза изменилось. Данный арматурный узел складывается из двух основных элементов:

Перелив	Предотвращает переполнение емкости. В случае если уровень воды достигает максимально допустимого уровня, вода начинает стекать в унитаз.
Слива	Начинает функционировать при нажатии на кнопку, расположенную на крышке бачка. В современных моделях унитаза имеется две кнопки – для частичного и полного слива, что разрешает экономить воду.

Не обращая внимания на более сложную конструкцию, принцип работа слива остался тем же – сливное отверстие герметично закрывает сливной клапан, который при нажатии на кнопку приподымается.

Совет! Наиболее качественной, по словам экспертов, есть германская арматура, но, цена ее довольно высокая. В случае если у вас нет возможности купить германскую арматуру, возможно приобрести польскую, которая так же имеет хорошее уровень качества, но стоит наряду с этим намного меньше.

направляться подчернуть, что по типу размещения бачки бывают двух видов:

Подвесные – в этом случае емкость с унитазом соединяется при помощи трубы, по которой поступает вода.

Устанавливаемые на полочку унитаза – в этом случае сливное отверстие емкости напрямую совмещается с отверстием в унитазе. Для герметичности соединения труб употребляется резиновый уплотнитель.
Монтируемые в стенке – в отличие от двух вышеописанных вариантов, такая емкость устанавливается в стенке. По принципу соединения с унитазом конструкция напоминает подвесные емкости.

Читайте также:

Технология покраски порошковой краской

Сейчас зная, как устроен унитазный бачок, вы сможете самостоятельно определить причину неисправности устройства и самостоятельно ее устранить.

Классификация бачков

Как уже было сказано выше, различные модели бачков смогут иметь кое-какие конструкционные отличия. Исходя из этого потом ознакомимся с наиболее распространенными их типами.

Классифицируются бачки по нескольким группам.

Прежде всего условно их возможно поделить по размещению бачка либо кнопки:

Боковое – в большинстве случаев, используется у подвесных бачков для унитаза, каковые расположены на определенной высоте. В этом случае дабы слить воду, нужно дернуть за цепочку. Устройство слива, в большинстве случаев, реализовано в виде приподнимающейся груши.
Верхнее – кнопка либо рычажок расположен сверху, в центре крышки. Арматура слива в аналогичных бачках более сложная.

Помимо этого, емкости различаются материалом, из которого выполнены.

В настоящее время видятся следующие виды изделий:

Фарфоровые – из этого материала выполнены наиболее дорогие модели, исходя из этого видятся относительно редко.
Фаянсовые – в настоящее время являются наиболее распространенным вариантом. Они и монтируются на полочку унитаза. Емкости из фаянса смогут иметь самый различный дизайн.
Пластиковые – эти емкости встраиваются в стенке и имеют плоскую форму. Снаружи они отличаются от классических бачков, поскольку напоминают больше канистру, но, принцип работы у них такой же. Помимо этого, существуют подвесные пластиковые бачки советского примера, в последнее время они видятся все реже.

направляться подчернуть, что в некоторых квартирах возможно заметить кроме того чугунные бачки, каковые являются уже раритетом.

Наиболее распространенные неисправности

Так как устройство сливного бачка унитаза достаточно простое, вне зависимости от типа конструкции, вариантов поломок не так уж большое количество. Потом рассмотрим кое-какие из них, каковые значительно чаще видятся:

Прежде всего необходимо убедиться, что верно настроен поплавок, быть может, что вода набирается свыше допустимого уровня и стекает через слив.
Кроме этого нужно убедиться в исправности запорного клапана, для этого нужно немного поднять поплавок до упора. В случае если вода продолжает стекать через клапан, значит, его необходимо почистить либо заменить.
В случае если в работе запорного механизма неприятностей нет, нужно почистить либо заменить клапан сливного механизма.

Обратите внимание! Перед тем как приступить к ремонту бачка придется своими руками снять его крышку. Данную работу нужно делать бережно, дабы не разбить эту деталь.

Вот, фактически, и все вероятные неисправности. Инструкция по их устранению предельно несложная, исходя из этого совладать с ней сможет любой домашний умелец.

Вывод

Не обращая внимания на то, что современные сливные бачки стали значительно более идеальными, их устройство все равно остается достаточно несложным. Исходя из этого в правилах работы механизмов не сложно разобраться и, при необходимости, выполнить их ремонт.

Из видео в данной статье возможно подчерпнуть некоторую дополнительную данные по данной теме.

Сливной механизм для унитаза: устройство, принцип работы, обзор различных конструкций

Без унитаза в санузле назвать коттедж или квартиру благоустроенными язык не поворачивается. Согласитесь, это утверждение сложно опровергнуть. Существует огромное количество моделей этой сантехники. Но особой сложностью внутреннего устройства они не отличаются, принцип работы у всех модификаций един.

Если произошла поломка с подачей воды, то ремонтировать, скорее всего, придется сливной механизм для унитаза – именно система слива чаще всего выходит из строя у этого сантехнического прибора. Мы готовы помочь вам быстро справиться с этой проблемой.

В этом материале мы собрали и обобщили сведения об основных видах унитазных бачков, поломках, которые могут возникнуть, и способах их устранения. Для наглядности материалы сопровождаются тематическими фото и видео.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Независимо от конструкции унитаза, сливной бачок в нем должен присутствовать обязательно, так как прямая подача воды из трубопровода ХВС не позволяет обеспечить должное качество и чистоту смыва

Сливные бачки по материалу изготовления делятся на три типа:

Керамические (фаянсовые) – надежная и дешевая классика.
Металлические – не слишком эстетичный внешне, но долговечный вариант.
Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

низкорасположенные – устанавливаются прямо на чашу унитаза;
высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

кран (поплавковый клапан); ;
рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Нижнее подключение считается более бесшумным, нежели боковое – вода в этом случае не падает сверху, а поступает сбоку, что исключает плеск

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Оказавшись внизу, он открывает клапан арматуры на водопроводе, а по мере наполнения бака вновь поднимается и перекрывает водоподачу.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

еханизмы наполнения и слива не связаны конструктивно между собой, каждый из них функционирует самостоятельно, но запускаются/останавливаются эти приспособления в связке одновременно

В действие сливное устройство приводится:

нажатием на кнопку;
нажимом на рычаг;
дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

В другой нашей статье содержится информация об устройстве водосливного приспособления — арматуры сливного бачка.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

Переливная труба всегда открыта, ее верхний край находится над установленным уровнем воды – если бак начинает переполняться, то жидкость просто перетекает прямиком в канализационную систему

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Самые распространенные поломки сливного бачка рассмотрены в нашей статье: Ремонт сливного бачка унитаза своими руками

Все устроено таким образом, что вылиться из бака она не сможет по определению. При срабатывании подобное переливание приведет к увеличению показаний счетчика ХВС, но позволит избежать потопа.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Принцип работы двухрежимного слива

Современные модели сливных бачков оснащаются сдвоенной кнопкой слива. Это дань моде на экономию воды.

Такие устройства рассчитаны на два режима работы:

стандартный – на сброс в чашу всего бака (4 или 6 литров);
половинный – на выливание только части объема (2 либо 3 литра).

Подобная система более экономична в плане расхода воды. Но она и более капризна с точки зрения настройки и починки. Количество внутренних элементов в ней увеличено, а значит, повышается и риск поломки этого устройства.

Двухрежимный сливной бачок с парой кнопок позволяет существенно экономить воду, так как в отдельных случаях используют только часть ее, а не всю полностью

Помимо сдвоенного варианта кнопка для двухрежимного механизма слива может быть и одной. В этом случае спускаемый объем воды зависит от силы давления человека на рычаг.

Пока кнопка нажата, сливное отверстие остается открытым, а после отпускания она возвращается вверх и одновременно с этим перекрывается водосток.

Выбор и ремонт механизмов бачка

Выбирая унитазный бачок, приходится идти на компромисс между ценой сливного устройства и его качеством. Конструкция из металлических элементов более долговечна, но и стоит дороже, нежели полностью выполненная из пластика.

Подвод воды снизу менее шумен бокового, однако за него придется немало переплатить. Устанавливаемый сбоку механизм проще конструктивно и более дешев.

Советская поплавковая конструкция с пластиковым бочонком на плече из проволоки пусть и выглядит не очень презентабельно, но это самый недорогой и простой в регулировке вариант

Поплавок выполняется в виде полого герметичного цилиндра или перевернутого стакана. Первый вариант более надежен, но при появлении дырок в пластиковых стенках о герметичности можно будет забыть. Просачивающаяся сквозь прорехи вода неизбежно приведет к выходу поплавка из строя.

Принцип его работы основан на наличии внутри воздуха. При появлении в пластике проколов он подлежит немедленной замене.

«Стакан» изначально негерметичен, неприятностей с поломками у него на порядок меньше – но если он накопит внутри отложения из-за высокой жесткости воды, то станет слишком тяжелым и перестанет исправно работать

Проблема с протеканием слива может быть связана с загрязнением спускного клапана. Просто между резиновым элементом и седлом накопилась грязь в виде ржавчины из старых труб или ила.

Менять в этом случае ничего не придется, достаточно снять крышку, приподнять манжету и прочистить тряпкой все под нею. Но если резина истерлась или состарилась, то ее обязательно потребуется заменить.

Вам также может быть интересна информация о том, как заменить прокладку между бачком и унитазом, рассмотренная в нашей статье.

Прежде чем устанавливать клапана внутри бака, его необходимо закрепить на чаше. Устройство и компоновка сливного бачка унитаза таковы, что после монтажа внутренних механизмов дотянуться до стяжных болтов будет проблематично.

Сначала следует произвести установку и крепление керамического резервуара на краю унитазной чаши, а только потом монтировать в нем все приспособления для подачи/спуска воды.

Ремонт крана-поплавка производится в следующем порядке:

Нарушения в работе крана-поплавка смывного бачка чаще всего связаны с повреждением мембраны или клапана. Для того чтобы заменить испорченный элемент, откручиваем устройство

Если мембрана порвана, придется менять. идем с ней в магазин, чтобы купить точно такую же. Бывает, что нарушения в работе крана связаны лишь с появлением осадка на деталях, тогда ничего не меняем, просто чистим смоченной в уксусе щеткой

Вместо испорченной головки крана-поплавка устанавливаем новый элемент с мембраной. Ставим устройство на штатное место, при необходимости выставляем уровень

Устройство унитаза: сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Устройство унитаза: сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы.

Содержание:

Не хочется представлять комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Импортная арматура для сливного бачка

Такие системы есть разные:

с одной кнопкой
- вода сливается пока кнопка нажата;
- слив начинается при нажатии, прекращается при повторном нажатии;
Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Стандартная схема сливного бачка унитаза: элементы, детали, принцип действия

Сантехнический бытовой прибор – унитаз — представлен конструкцией технически несложной. Во всяком случае, такими виделись конструкции старого образца. Однако, как и все иные приспособления и устройства, делающие комфортным быт человека, унитазы также совершенствуются со временем. В результате появляются изделия, к примеру, обладающие электронной системой управления, какие уже никак нельзя считать простыми. Однако это уже эксклюзив. Тогда как большинство пользователей интересуются обычными вариантами исполнения.

Стандартный сливной механизм для унитаза

Работа сливного стандартного механизма для унитаза выполняется благодаря следующим элементам:
- системе рычагов
- поплавковому элементу
- запорному клапану
- клапану слива
- соединительным шлангам и муфтам
Собранный в единое целое, такой механизм обеспечивает:
- подачу воды из системы центрального водоснабжения
- набор необходимого количества жидкости
- полуавтоматическую работу запорного клапана
- сброс жидкости в рабочую чашу
- вывод продуктов смыва в центральную канализацию
Как правило, сливной механизм для унитаза находится внутри накопительного бака. Но также встречаются изделия, где реализован несколько иной вариант размещения устройства смыва. Правда, таких приборов немного. В основном – это унитазы, которые делаются на заказ.

Традиционная схема работы сливного бачка унитаза

Расписать схему устройства можно следующим образом:

Система набора воды

Холодная вода под давлением подается из централизованной сети внутрь накопительного бака. Для этого используется либо соединительный шланг, либо стационарно подведенный отрезок трубы. Соединение осуществляется через запорный клапан посредством муфты или гайки. Один конец клапана соединяется с линией, второй остается свободным – здесь через отверстие вода попадает в накопительный бак. Механизм запорного клапана через систему рычагов также соединен с поплавком. На данном участке схема сливного бачка унитаза функционирует достаточно просто.

Если накопительный бак пуст, поплавок находится на дне бака, поэтому система рычагов переводит запорный клапан в открытое состояние. Холодная вода под давлением устремляется через открытый клапан внутрь и начинает заполнять накопительный бак, поднимая одновременно поплавок. Подъём поплавка сопровождается движением системы рычагов, которая постепенно закрывает запорный клапан. Процесс продолжается до момента, пока вода не заполнит бак до необходимого уровня. В этом положении поплавок достигает того положения, когда рычаг полностью закрывает запорный клапан. Подача воды прекращается, а унитаз переходит в состояние готовности смыва.

Система слива воды (режим смыва)

Кроме механизма набора рабочей жидкости, накопительная емкость содержит ещё одно устройство – механизм смыва. Применительно к этому механизму, схема сливного бачка стандартного унитаза также отличается простым техническим решением. В данном случае опять же используется принцип гидравлического затвора, где главную роль исполняет резиновый клапан в виде груши. Перемещение клапана (подъем/опускание) осуществляется с помощью штока и рукоятки, закрепленной на штоке, или при помощи нажимных кнопок, установленных обычно в области верхней крышки сливного бачка. Клапан закрывает или открывает специальное отверстие, сделанное в нижней части сливного бака и объединенное внутренним ходом с рабочей чашей унитаза. Через это отверстие поток воды направляется для смыва, когда гидравлический затвор открывается за счёт действий человека, пользующегося сантехническим прибором.

Дополнительные элементы схемы

Несмотря на всю простоту технического решения конструкции унитаза, в частности, достаточно простой схемы набора и слива, устройство имеет защитные функции. Такие функции обеспечивает ещё одна часть схемы накопительного сливного бачка стандартного унитаза – переливная линия.

Технологически здесь всё просто. Внутри сливного бачка смонтирована специальная вертикальная трубка, закрепленная на дне накопителя и связанная сквозным переходом с чашей унитаза. Высота трубки имеет размер, несколько превышающий ограничительную линию верхнего уровня набора воды. Таким образом, если, к примеру, по каким-то причинам не сработает запорный клапан на подаче воды и жидкость превысит допустимый уровень, затопление пользователям не грозит. За счёт перелива по аварийной трубке, вся лишняя жидкость попросту будет сливаться в канализацию до тех пор, пока не будет восстановлена нормальная работа запорного клапана.

Некоторые детали схемного совершенства

Конструкции унитазов прошлых лет отличались одной особенностью – практически все элементы схемы сливного устройства выполнялись из металла (меди, латуни, бронзы). Исключение составляли только запорные детали клапанов, которые также делались из резины. Сегодня металлические элементы практически не встречаются. Металл полностью заменили другие материалы – пластик, капрон, фторопласт.

В первую очередь присутствие этих современных материалов положительно сказалось на цене приборов. Однако сроки службы деталей схемы при этом сократились и довольно существенно. Правда, рынок насыщен комплектующими для любых марок унитазов, и в случае выхода из строя той или иной детали, всегда есть возможность приобрести на замену новую.

Пластиковое производство деталей для схем сливных устройств унитазов отметилось также теми преимуществами, какие сделали возможным создавать более совершенные запорные и сливные механизмы. Если из металла все необходимые элементы приходилось вытачивать и обрабатывать на станках, затрачивая массу рабочего времени, пластиковые детали любой формы просто отливаются с использованием форм. К тому же этот материал намного лучше поддается обработке. Пластик не окисляется под действием влаги, не подвергается коррозии, а по эксплуатационным параметрам почти ни чем не уступает деталям, которые изготавливались из металла.

Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным клапанами), которую ставят в сливной бачок. Далее и поговорим о том, как самостоятельно, своими руками устанавливать ее, менять, регулировать и ремонтировать.

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

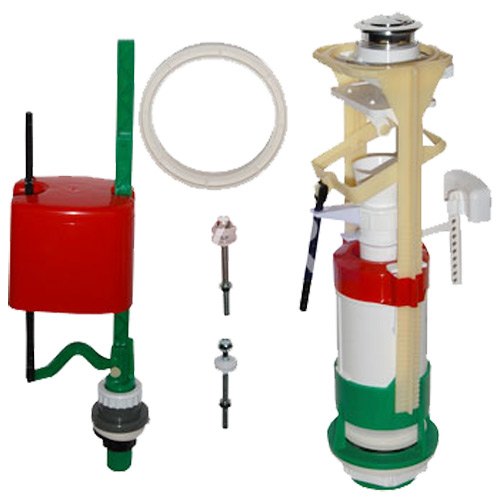

Импортная арматура для сливного бачка

Такие системы есть разные:
- с одной кнопкой
  - вода сливается пока кнопка нажата;
  - слив начинается при нажатии, прекращается при повторном нажатии;
  Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

  Монтаж и замена арматуры сливного бачка

  Значительная часть проблем с унитазом решается путем регулировки или замены арматуры бачка. В любом случае надо знать, как разобрать и собрать внутренности бачка. Этот навык вам точно пригодится. При замене сначала надо демонтировать старое устройство, а потом установить новое. Опишем в деталях весь процесс, в том числе, монтаж новой арматуры.

  Как снять крышку с бачка

  Если ремонтируется сливной бачок с кнопкой, не всегда сразу понятно, как снять крышку. Сделать это несложно: нажимаете на кнопку, проворачиваете кольцо.

  Как снять крышку с бачка с кнопкой

  Если пальцами не получается, вдавив кнопку, рассматриваем ее внутренний ободок. Там есть две специальные прорези. Можно взять отвертку с нешироким концом, ею провернуть немного кольцо. Потом уже можно и пальцами выкрутить.

  После этого вынимаете кнопку, потянув ее вверх. Все, крышку можно поднимать.

  Демонтаж бачка

  Чтобы заменить старую арматуру спускного бачка, его надо снять с чаши унитаза. Первым делом перекрываем подачу воды, затем сливаем воду с бачка. Потом при помощи ключей снимаем подводящий воду шланг (он крепится сбоку или снизу).

  При нижнем расположении подвода воды он находится рядом с крепежными шпильками

  Далее надо отсоединить бачок от чаши унитаза. Если заглянуть под него снизу, можно увидеть болты, которые затянуты гайками. Вот их и откручиваем, используя набор рожковых ключей или разводной. Перед этим возле унитаза поставьте емкость или постелите тряпку — некоторое количество воды в бачке остается всегда, при откручивании гаек она и будет сливаться.

  Открутив две гайки — справа и слева, снимаем бачок. На чаше обычно остается прокладка. Если она деформировалась или пересохла, ее тоже желательно заменить.

  Сливной бачок снимаем с чаши

  Бачок укладываем на ровную поверхность. В нижней его части есть большая пластиковая гайка. Она удерживает сливной механизм, ее откручиваем. Иногда первые витки приходится делать при помощи разводного ключа, но не слишком пережимайте его — пластик может быть хрупким.

  Откручиваем гайку, удерживающую сливной механизм

  Теперь механизм слива воды легко вынимается.

  Так выглядит арматура сливного бачка после нескольких лет работы

  Аналогичным образом снимаем механизм подачи воды. При нижней подаче гайка крепления также находится снизу (справа или слева от центра).

  Гайка крепления механизма подачи воды

  Это сняли устройство подачи воды в бачок

  После этого заглядываем внутрь сливного бачка. Обычно на дне скапливается ржавый осадок, мелкие частицы металла, песок и т.п. Все это надо удалить, по возможности, промыть. Внутренность должна быть чистой — попавшие под прокладки мусоринки могут стать причиной появления течи. После этого начинаем монтаж новой арматуры.

  Монтаж арматуры сливного бачка

  Происходит все в обратном порядке. Сначала устанавливаем новую стойку сливного механизма. Откручиваем с него пластиковую гайку, надеваем на патрубок резиновую прокладку. Она может быть белого (как на фото) или черного цвета.

  На резьбу надеваем прокладку из резины

  Устройство заводим внутрь емкости, с наружной стороны накручиваем пластиковую гайку. Ее закручиваем, пока возможно, пальцами, затем немного подтягиваем ключом. Перетягивать нельзя — лопнет.

  Устанавливаем и закручиваем гайку

  Герметизация

  Теперь на чаше унитаза заменяем уплотнительное кольцо, герметизирующее ее соединение со сливным бачком. В этом месте часто скапливается грязь и ржавчина — ее предварительно вытираем, посадочное место должно быть сухим и чистым.

  Укладываем уплотнительное кольцо

  Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Берем шайбу, гайку и накручиваем их на винты.

  Затягиваем крепление

  Когда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.

  Ставим выпускной клапан

  В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места. На выходной патрубок также надеваем прокладку, потом устанавливаем внутрь, закрепляем при помощи гайки.

  Закручиваем гайку крепления впускного клапана

  Следующий шаг — к тому же патрубку подключаем воду. Перед подключением гибкого шланга для воды на некоторое время открываем воду, давая возможность удалить окалину, которая скапливается каждый раз после закрывания крана даже на непродолжительное время. Спустив некоторое количество воды (подставьте ведро, чтобы не мочить пол), шланг подключаем к штуцеру (воду снова отключаем).

  Подсоединяем воду к бачку для унитаза

  Хоть штуцер и металлический, сильно затягивать это соединение тоже не нужно — сначала пальцами, затем на один оборот ключом. Если при включении воды обнаружится капель, можно подтянуть ее еще на пол оборота. После этого проверяем правильно ли работает система. Если все верно, устанавливаем крышку, прикручиваем кнопку. Можно еще раз протестировать. На этом монтаж арматуры сливного бачка закончен. Как видите, все можно сделать своими руками.

  Регулировка и ремонт

  При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

  Регулировка уровня воды

  Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:
  - Отключаем подачу воды, сливаем воду.
  - Откручиваем кнопку.
  - Снимаем крышку.
  Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

  При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

  Изгибая рычаг поплавка меняем уровень воды в сливном бачке

  Течет бачок унитаза

  Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.
  - Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
    - отключить воду, спустить ее,
    - снять спускной механизм, открутив снизу пластиковую гайку;
    - вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
    - установить на место, все подключить и проверить работу.
    Не набирается вода

    Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.

    Стандартная схема сливного бачка унитаза — элементы, детали, принцип действия

    Сантехнический бытовой прибор – унитаз — представлен конструкцией технически несложной. Во всяком случае, такими виделись конструкции старого образца. Однако, как и все иные приспособления и устройства, делающие комфортным быт человека, унитазы также совершенствуются со временем. В результате появляются изделия, к примеру, обладающие электронной системой управления, какие уже никак нельзя считать простыми. Однако это уже эксклюзив. Тогда как большинство пользователей интересуются обычными вариантами исполнения, о них и расскажет мастер сантехник в этой статье.
    - системе рычагов
    - поплавковому элементу
    - запорному клапану
    - клапану слива
    - соединительным шлангам и муфтам
    - подачу воды из системы центрального водоснабжения
    - набор необходимого количества жидкости
    - полуавтоматическую работу запорного клапана
    - сброс жидкости в рабочую чашу
    - вывод продуктов смыва в центральную канализацию
    Как правило, сливной механизм для унитаза находится внутри накопительного бака. Но также встречаются изделия, где реализован несколько иной вариант размещения устройства смыва. Правда, таких приборов немного. В основном – это унитазы, которые делаются на заказ.

    Холодная вода под давлением подается из централизованной сети внутрь накопительного бака. Для этого используется либо соединительный шланг, либо стационарно подведенный отрезок трубы. Соединение осуществляется через запорный клапан посредством муфты или гайки. Один конец клапана соединяется с линией, второй остается свободным – здесь через отверстие вода попадает в накопительный бак. Механизм запорного клапана через систему рычагов также соединен с поплавком. На данном участке схема сливного бачка унитаза функционирует достаточно просто.

    Если накопительный бак пуст, поплавок находится на дне бака, поэтому система рычагов переводит запорный клапан в открытое состояние. Холодная вода под давлением устремляется через открытый клапан внутрь и начинает заполнять накопительный бак, поднимая одновременно поплавок. Подъём поплавка сопровождается движением системы рычагов, которая постепенно закрывает запорный клапан. Процесс продолжается до момента, пока вода не заполнит бак до необходимого уровня. В этом положении поплавок достигает того положения, когда рычаг полностью закрывает запорный клапан. Подача воды прекращается, а унитаз переходит в состояние готовности смыва.

    Кроме механизма набора рабочей жидкости, накопительная емкость содержит ещё одно устройство – механизм смыва. Применительно к этому механизму, схема сливного бачка стандартного унитаза также отличается простым техническим решением. В данном случае опять же используется принцип гидравлического затвора, где главную роль исполняет резиновый клапан в виде груши. Перемещение клапана (подъем/опускание) осуществляется с помощью штока и рукоятки, закрепленной на штоке, или при помощи нажимных кнопок, установленных обычно в области верхней крышки сливного бачка. Клапан закрывает или открывает специальное отверстие, сделанное в нижней части сливного бака и объединенное внутренним ходом с рабочей чашей унитаза. Через это отверстие поток воды направляется для смыва, когда гидравлический затвор открывается за счёт действий человека, пользующегося сантехническим прибором.

    Несмотря на всю простоту технического решения конструкции унитаза, в частности, достаточно простой схемы набора и слива, устройство имеет защитные функции. Такие функции обеспечивает ещё одна часть схемы накопительного сливного бачка стандартного унитаза – переливная линия.

    Технологически здесь всё просто. Внутри сливного бачка смонтирована специальная вертикальная трубка, закрепленная на дне накопителя и связанная сквозным переходом с чашей унитаза. Высота трубки имеет размер, несколько превышающий ограничительную линию верхнего уровня набора воды. Таким образом, если, к примеру, по каким-то причинам не сработает запорный клапан на подаче воды и жидкость превысит допустимый уровень, затопление пользователям не грозит. За счёт перелива по аварийной трубке, вся лишняя жидкость попросту будет сливаться в канализацию до тех пор, пока не будет восстановлена нормальная работа запорного клапана.

    Конструкции унитазов прошлых лет отличались одной особенностью – практически все элементы схемы сливного устройства выполнялись из металла (меди, латуни, бронзы). Исключение составляли только запорные детали клапанов, которые также делались из резины. Сегодня металлические элементы практически не встречаются. Металл полностью заменили другие материалы – пластик, капрон, фторопласт.

    В первую очередь присутствие этих современных материалов положительно сказалось на цене приборов. Однако сроки службы деталей схемы при этом сократились и довольно существенно. Правда, рынок насыщен комплектующими для любых марок унитазов, и в случае выхода из строя той или иной детали, всегда есть возможность приобрести на замену новую.

    Пластиковое производство деталей для схем сливных устройств унитазов отметилось также теми преимуществами, какие сделали возможным создавать более совершенные запорные и сливные механизмы. Если из металла все необходимые элементы приходилось вытачивать и обрабатывать на станках, затрачивая массу рабочего времени, пластиковые детали любой формы просто отливаются с использованием форм. К тому же этот материал намного лучше поддается обработке. Пластик не окисляется под действием влаги, не подвергается коррозии, а по эксплуатационным параметрам почти ни чем не уступает деталям, которые изготавливались из металла.

    Сливной механизм бачка унитаза: варианты систем подачи воды + описание принципов работы двухрежимного слива

    Устройство сливного бачка не отличается сложностью, поэтому и его ремонт достаточно прост. Часто, поломка находится внутри бачка и риска затопить соседей нет, такая угроза несёт только затраты. А тем, у кого установлены счётчики воды, такую проблему нужно устранить быстрее.

    Как работает и устроен сливной бачок

    Большинство моделей чинятся своими руками, иногда трудности возникают только с самыми новыми улучшенными вариантами. Главные отличия в основном имеются в монтаже:
    - Подвесной бачек с использованием трубки крепится к конструкции унитаза.
    - Система компакт имеет крепление непосредственно на сам унитаз.
    - Встраиваемый бачок крепится внутри стены и идет в комплекте с навесными унитазами.
    Боковая подача более привычна для использования в отечественных унитазах и отличается более низкой ценой всего изделия. Подача воды снизу распространена у современных, как наших так и импортных вариантах, как правило, они немного дороже.

    Конструкция слива может реализовываться с помощью рычажка, кнопки, штока или цепочки. Кнопка – часто встречаемый вариант, располагается сверху, а при скрытом бачке, на стене. Автоматической, называется система, которая сливает весь бачок после нажатия, зато механическая, та, которая сливает пока держишь палец на кнопке, является более экономной.

    Кнопка бывает с одним или с двумя режимами, для слива полного бака, либо части его. Также, есть модели, внутри которых предусмотрено шнек, вращающий в воду при спуске, для лучшего омывания чаши унитаза.

    Регулировка воды для разных подводов воды

    Регулировка объёма воды может понадобиться, если воды недостаточно для качественного смыва. Разберёмся подробнее в устройствах с разными подводами:
    - Вариант с боковой подачей имеет соединяющий поплавок с клапаном рычаг, который необходимо согнуть, чтобы поплавок опустился. Более современные пластиковые системы, на этот случай, оборудованы специальным винтом, который необходимо вращать для снижения уровня воды. Может крепиться с помощью защёлки, которую необходимо отжать и переместить поплавок ближе по отношению к клапану. Манипуляция, в результате уменьшения длины рычага, увеличит количество воды в бачке.
    - Вариант с нижней подачи проще в регулировке, так как там уже встроен ограничитель воды, который при удлинении либо укорачивании меняет уровень наполняемости бачка. Поплавок и ограничитель соединены резьбой. Количество воды регулируется путём изменения высоты поплавка с помощью вращения пластиковой гайки.
    Диагностика неполадок

    Поломки бачка обычно бывают трех типов: когда вода льется внутри бака, когда вода протекает снаружи и когда бак не наполняется. От этого не застрахован ни новые модели унитазов, ни старые.

    Наружные протечки бывают такими маленькими, что обнаружить их можно только через время, по появившимся рыжим пятнам. При правильной работе клапана, груша должна полностью перекрывать поток воды, начинающей поступать в бачек, если нажать на спусковой механизм. Внутри груши должен держаться воздух, если её конструкция нарушена, то механизм будет работать со сбоями.

    Груша, которая со временем стала неэластичной либо на ней появились трещины, скорее всего, является причиной для протечки, так как резина не в состоянии перекрывать воду. Восстановлению здесь не поможет, а только замена. Если груша находится в нормальном состоянии, то, скорее всего, причиной протечки является попавшая под неё грязь. Если же причиной поломки является не груша, то нужно искать дальше:
    - Вода не идет внутрь бачка тогда, когда поломан впускающий шланг либо впускной клапан, находящаяся за поплавком, износился.
    - Вода течёт по внешней стороне бачка, если износились прокладки, находящиеся снизу бачка.
    - Вода течёт внутри, когда неисправен клапан, необходимо отрегулировать перелив либо сломался поплавок.
    Вода не хочет идти в бачок

    Первым делом, необходимо отсоединить шланг подачи и проверить льётся ли из него вода. Если он чем-либо забит, то как правило помогает замена на новый.

    Нередко проблема в мусоре внутри клапана. В этом случае, нужно выпустить воду из бака, открутить конструкцию из клапана, рычага и поплавка. При этом отверстие, которое служит для впуска воды в бачек, станет доступным и его можно будет почистить тонкой проволокой или иглой. Для лучшей очистки снимите вентиль на входящем патрубке и напором воды удалите оставшуюся грязь.

    Течь снаружи бачка

    Течь снаружи бака часто является результатом не плотного контакта уплотнителя между чашей и бачком или износом резинок под болтами.

    Большая прокладка должна быть снята с бачка, проверена на жёсткость и наличие трещин, при необходимости заменена. Нередко, причиной течи бывает неправильная установка, в этом случае поможет правильная установка. При течи из-под соединительных винтов, бачек даже не нужно будет демонтировать, достаточно поменять резинки под винтами. В таких случаях рекомендовано применять уплотнители, имеющие форму конуса, так как они гораздо лучше прилегают к плоскости. Закручивание винтов необходимо производить постепенно для исключения образования перекоса, который может послужить поводом для новой поломки.

    Ремонт такой проблемы начинается с проверки корректной настройки трубки переливы. Приподняв её, необходимо посмотреть переливается ли вода. Если переливается, то нужно чинить клапан поплавка, а если нет, то достаточно провести корректировку рычага. Часто проблемой является соринка, попавшая в клапан под резинку. Может износиться резинка, ее можно для начала поменять сторонами, однако лучше думать о замене на новую. Если суть проблемы в неправильной работе клапана, то его нужно заменить новым.

    Шумное заполнение бачка водой

    Шум от набирания воды, это не поломка, а процесс вызывающий раздражение. Проявляется чаще в момент начала набора воды, уменьшаясь по мере заполнения бачка. Чтобы его уменьшить, нужно на патрубок механизма запорной арматуры надеть трубку из пластика или резины, которая должна будет доставать до дна бака. Это не уберёт весь шум, но заполнение будет происходить гораздо тише.
    Похожие записи:
