Терморегулятор холодильника: что такое, принцип работы, регулировка, самостоятельная замена
Трудно представить себе современный дом без такого бытового прибора, как холодильник. Технически оборудование состоит из нескольких узлов, терморегулятора, пускового реле, компрессора. Термостат холодильника отвечает за регулировку температуры внутри камеры. От стабильности его работы зависит насколько долго будут сохраняться продукты. В данной статье выясним, как правильно выполнить регулировку термостата холодильника.
Что такое терморегулятор и зачем он нужен
Терморегулятор холодильника является прибором манометрического типа. Фактически это реле, отвечающее за включение и отключение двигателя в зависимости от изменений температуры. У прибора рычажная система с набором контактов. Трубка, отвечающая за температурный режим, воздействует через пружину на электронную (механическую) систему, которая включает или отключает холодильник.
Выделяют 2 типа термостатов:
Механические, с рычагом в виде колесика, чаще всего расположены на стене, потолке камеры. Они медленнее реагируют на переключение, зато более устойчивые к перепадам напряжения. Переключение термореле холодильника сопровождается щелчком, который издает биметаллическая пластина после сжатия и расширения.
Электронные, с цифровым табло на дверце или верхней панели. Работает тихо и плавно. Очень точно фиксирует показатели температуры внутри. В большинстве моделей, одно нажатие на кнопку соответствует 1 градусу (плюс или минус).
При поворачивании рычага механического терморегулятора в направлении часовой стрелки уменьшаются градусы, против — увеличиваются. На самом регуляторе написана не температура, а лишь номер положения. Шкала обычно от 1 до 7, где самая высокая температура соответствует 1. При выставлении значений от 5 до 7 идет сильная нагрузка на компрессор и фактически холодильник работает на износ и сильно расходует электрическую энергию.
Устройство и принцип работы термостата
Принцип работы термостата простой и состоит из нескольких последовательных действий:
фреон, находящийся в сильфонной трубке при снижении температуры в камере переходит в жидкое состояние;
давление в реле падает;
замыкаются контакты, и холодильник прекращает работу;
при повышении температуры в камере, фреон переходит в состояние пара;
давление в сильфоне резко увеличивается;
контакты размыкаются, и двигатель холодильника начинает работать.
И так все время по кругу. Если включение и отключение двигателя не происходит, то, скорее всего, потребуется замена терморегулятора.
Где находится терморегулятор холодильника
Независимо от модели холодильника найти терморегулятор несложно. Он всегда расположен под ручкой или кнопкой регулировки температуры.
Внутри
Внутреннее расположение терморегулятора характерно для более старых и простых моделей холодильников, например, «Атлант», «Бирюса». При открытии дверцы холодильной камеры заметна пластиковая коробка с ручкой – это и есть корпус терморегулятора. Для демонтажа надо снять аккуратно ручку, накладку и отвинтить винты на коробке, снять ее.
Снаружи
В современных моделях терморегулятор располагается за пределами холодильной камеры, над дверью или на ней самой. Принцип действия и порядок демонтажа такой же, как и с механическим терморегулятором.
Признаки поломки температурного реле
Замена терморегулятора в холодильнике может потребоваться при наличии следующих проблем:
беспрерывная работа электрического двигателя;
после отключения двигателя длительная задержка без перезапуска;
хаотичное отключение и включение компрессора, при этом без изменения температуры внутри;
продукты слишком заморожены или не замораживаются, не охлаждаются;
в морозильной камере огромное количество льда, на задней стенке холодильника иней.
двигатель самостоятельно не отключается или/и не включается.
Признаков поломки намного больше, но именно эти чаще всего сигнализируют о наличии проблемы. Проблема может возникнуть на фоне того что забита капиллярная трубка.
Самый быстрый и простой способ проверки терморегулятора на работоспособность — слегка подергать пластину, которая находится около штыря переключателя. Если щелчков нет, деталь не смещается, значит, придется его менять.
Холодильник не отключается самостоятельно
Чтобы определиться, действительно ли терморегулятор является причиной того, что холодильник самостоятельно не отключается, необходимо провести ряд мероприятий:
отключить холодильник от розетки;
полностью опустошить от продуктов;
убрать всю наледь, разморозить морозильную камеру;
выставить регулятор на максимальное значение (повернуть ручку по часовой стрелке), а если есть функция быстрой заморозки, то включить ее;
положить термометр в камеру холодильника, но не морозилки.
Через несколько часов необходимо проверить значения на термометре. Они должны быть на уровне +5 о С…+7 о С. Если есть температурные отклонения, то потребуется замена термодатчика для холодильника.
Отключился и молчит
Помимо поломки самого регулятора температуры из строя может выйти пускозащитный механизм. Для определения причины необходимо придерживаться следующего алгоритма действий:
обесточить холодильник;
снять крышку терморегулятора;
отсоединить электрические провода и подсоединить их к другим дополнительным;
замкнуть цепь, если компрессор работает, то причина поломки именно в терморегуляторе.
В новых моделях холодильников термореле входит в блок электрических контактов, к которому подведено 4 провода, разных цветов:
Красный или черный — мотор.
Коричневый — штепсель.
Зеленый, белый или желтый — лампочка.
Желто-зеленый — заземление.
Для проверки потребуется соединить первых 3 провода. Если двигатель не запустится, значит надо искать проблему не в механизме терморегулятора.
Проверку можно провести при помощи мультиметра. Однако для этого потребуется полностью демонтировать датчик. Если на приборе стрелка задержится на цифре “1” либо будет зашкаливать — терморегулятор неисправен.
Снежная шуба в холодильной камере
Если в холодильнике оптимальная температура, на уровне +5 о С…+7 о С, то потребуется отрегулировать температурный режим. Вначале необходимо специально остановить компрессор при помощи поворота регулятора в левую сторону. Если работа двигателя остановится, значит, поломки нет.
Затем рекомендуется убрать все из холодильника, включить и оставить на 6 часов. За это время необходимо провести мониторинг, то есть в какой промежуток времени происходит включение мотора. Оптимальное время — 40 минут. Если чаще, то можно снизить температуру.
Способы обнаружения проблемы
Самый простой способ определить наличие проблемы — засечь время между включением двигателя. Если на это уходит 40 минут, то все в порядке. Если нет, то вначале потребуется регулировка термостата холодильника.
Диагностика при помощи термометра
Еще один действенный способ проверки в домашних условиях — измерение температуры внутри агрегата термометром. Для этого термометр погружают в стакан воды и ставят на среднюю полку, оставляют на ночь.
Если температура внутри на уровне +5 о С…+7 о С, то все хорошо. Если ниже, то надо повернуть ручку регулятора в сторону увеличения температуры и наоборот, проведя еще раз эксперимент с термометром. Если компрессор не отключится, придется менять терморегулятор.
Аналогичным способом проверяют работу терморегулятора в морозильной камере. Только градусник размещают между продуктами питания. Если температура ниже -24оС, то регулятор поворачивают в сторону увеличения температуры и наоборот. Нормальная температура для камеры -18 о С.
Визуальный осмотр
При подозрении на неисправность холодильника, можно понаблюдать за морозильной камерой. Вначале вытащить все продукты и разморозить холодильник. затем включить, не заполняя. Если сразу же начала появляться изморозь и/или лед, то терморегулятор подлежит замене.
Правила безопасности при осуществлении ремонтных работ
Если точно уверены, что можете и знаете, как заменить терморегулятор, то обязательно придерживайтесь правил техники безопасности. Холодильник обязательно надо отсоединить от электрической сети.
Все инструменты для работы должны быть с изолированными ручками, включая пассатижи, отвертки. Перед тем как подключить электричество, все соединенные между собой провода должны быть изолированы.
Самостоятельная замена терморегулятора
Если речь идет о самой простейшее модели, то ремонт термостата холодильника собственными руками не составит труда. Начать надо с отключения оборудования от электрической сети. Затем:
демонтировать заглушку на терморегуляторе;
отвинтить болты или вывернуть шестигранный винт на коробке (обычно именно он выступает в качестве крепления);
снять ручку;
выкрутить саморезы, на которых держится коробка на кронштейне.
установить в обратном порядке новый терморегулятор;
поставить обратно дверцу.
Вместо болтов и саморезов могут быть специальные защелки. Если термостату установлен на потолке камеры, то, скорее всего, придется снять дверцу. После установки нового термостата цикл работы продлится от 2 до 4 часов – это нормально.
Замена электронного терморегулятора производится аналогичным способом. В зависимости от его расположения, может потребоваться частичная разборка холодильника. Чаще всего это касается дверцы, которую придется разобрать. Надо отсоединить контакты от модуля, вытянуть провод, который проходит через всю дверцу (стенку). Установить новый терморегулятор, протянув назад новый провод, подсоединив (припаяв) контактные провода на старое место. Все подсоединения и места пайки необходимо тщательно изолировать. Собрать дверцу и установить на корпус холодильника.
Не возникнет проблем с ремонтом агрегата с системой ноу фрост, устройство терморегулятора такого холодильника аналогичное.
Регулировка термодатчика холодильника
Оптимальная температура для холодильной камеры от +4оС до +6оС., для морозилки -18 о С. В современных моделях независимо от типа терморегулятора совершенно не сложно его настроить.
Регулировка самых распространенных моделей холодильников:
Термостат имеет 3 положения ручки терморегулятора: “Минимум” — “Эко” — “Максимум”. Лучше всего выбирать среднее “Эко”.
На терморегуляторе 7-балльная шкала, где 7 самая низкая температура. “0” — компрессор полностью выключен.
Индезит. Оснащен 5-балльной шкалой, где 1 — соответствует самой высокой температуре. На некоторых моделях нет шкалы, но по температуре поступающего воздуха всегда можно определить, ручка повернута в сторону охлаждения или наоборот. Современные модели уже работают на базе электронного терморегулятора, с возможностью регулировки температуры по отделениям камеры.
Старые модели холодильников работают на механическом терморегуляторе с 5-балльной шкалой. Более современные уже оснащены электронным управлением. Однако понижение температуры в камере также произойдет и в морозильной камере.
Daewoo. Эти холодильники оснащены электронным управлением с 4-ступенчатым переключением. Для регулировки надо нажать клавишу “Temp” и выбрать нужный режим. Присутствует полезная “фишка” под названием “Fuzzy Control”. При ее включении, внутри происходит автоматическая настройка нужного микроклимата. Во всех холодильниках в морозильной камере есть отдельный регулятор температуры, также с 4 режимами. Рекомендованный оптимальный режим “Med”.
Холодильники с электронным управлением оснащены дополнительными функциями, например, “Cool Plus” защищает компрессор от температурных перепадов. Есть режим сверхбыстрой заморозки. Механические терморегулятора оснащены 3-ступенчатой шкалой регулировки.
Аристон. Оснащен регулятором с 7-ступенями. Рекомендуема температура +4 о С.
Механический термостат для двухкамерного холодильника работает на 5-балльной шкале. Для каждой камеры предусмотрен отдельный терморегулятор. Присутствует функция суперохлаждения.
Бирюса. Работает на базе механического терморегулятора с 6-ступенчатым рычагом. Оптимальный температурный режим рекомендуется устанавливать на значении “3”. В них широко используются терморегуляторы серии К-59.
Paracels Pozis выпускается с механическими и электронными терморегуляторами.
Самсунг. Оснащен отдельными регуляторами: для камеры и морозилки. Для регулировки требуется нажать кнопку “Fridge” и выбрать нужную температуру. В старых моделях стоят механические датчики с дисковым регулятором.
Саратов. Выпускается с механической и электронной системой.
Настройка любого холодильника зависит от его конструктивных особенностей, но в целом все терморегуляторы работают по аналогичной схеме.
Помните, что на температуру внутри холодильной камеры сильно влияет окружающая среда. Чем жарче снаружи, тем сложнее поддерживать прохладу внутри. Большинство моделей работают без каких либо замечаний при атмосферной температуре от +16 о С до +32 о С. Но, если проживаете в очень жарком регионе, то необходимо обращать внимание на климатический класс техники. При работе на максимальных показателях, холодильник будет слишком много потреблять электричества.
В старых холодильниках потребуется сделать вращение юстировочных винтов, а чтобы к ним добраться придется снять термостат, который зачастую располагается на задней стенке корпуса. Настройка термостата холодильника в этом случае потребует определенных навыков, но зато не нужно менять сам термостат, нужна лишь повторная юстировка.
Как правильно осуществить первый запуск холодильника
Первое, что не нужно делать сразу после покупки и доставки домой холодильника — спешить его включать. Тем более не стоит спешить, если на улице мороз или сильная жара, температурные перепады только вредят, в особенности бытовым приборам.
Если холодильник транспортировали в горизонтальном положении, то первый пуск можно сделать только спустя 6-8 часов. При вертикальной — от 2 до 4 часов. Горизонтальная транспортировка не рекомендована, так как велик риск, что смешается фреон и машинное масло.
При любых обстоятельствах, зимой можно его включить не ранее как через 6-8 часов, после того как он был доставлен в квартиру или дом. Если слишком низкая температура, то потребуется еще больше времени.
При установке не забывайте, что от задней стенки до стены должно быть свободное место для циркуляции воздуха — минимум 5 см. Запрещено ставить холодильник около отопительных и обогревательных приборов. Отрегулируйте ножки по высоте, чтобы дверца сама закрывалась. желательно подключать любую крупную бытовую технику к сетевым фильтрам с защитой от перепадов напряжения.
Для стабилизации температуры внутри камер, вначале холодильник запускают на холостом ходу (без продуктов) на 2-4 часа. Только спустя это время можно положить продукты в камеры.
Перед включением необходимо освободить технику от всей упаковки и хорошо помыть, протереть влажной тряпкой все полки и поверхности. При наличии сильного производственного запаха (пластик, резина), допускается обработка слабым раствором уксуса.
Как происходит регулировка термостата холодильника
Благодаря бесперебойной работе и правильной настройке термостата холодильника в камерах поддерживается заданная температура. Если в агрегате тепло, в пище начинают размножаться бактерии, и она быстро портится. Когда терморегулятор выкручен слишком сильно, продукты замерзают, теряя полезные свойства.
Что такое терморегулятор и для чего он необходим
Терморегулятор, или термостат, — это прибор, который обеспечивает нормальное функционирование холодильника, поддерживая в нем оптимальную температуру. Он фиксирует показания датчиков внутри агрегата.
Если в камере тепло, термостат подает сигнал на пусковое реле компрессора, и тот начинает работать. Когда воздух охлаждается до заданного уровня, мотор отключается.
Как устроен и работает терморегулятор
Терморегулятор представляет собой механизм с рычагом и контактами. Это небольшая коробочка с ручкой. С одной стороны у нее находится сильфонная трубка, которая заполнена хладагентом (фреоном), с другой — контакты для подключения к электрический цепи (от 2 до 6 штук). Длина герметичной трубки варьируется от 0,8 до 2,5 м. Обычно она закручена в спираль, что обеспечивает плотное прилегание к стенке испарителя.
Конец капиллярной трубки регулятора холодильника расположен в зоне охлаждения и прикреплен к испарителю. Когда температура снижается, внутри нее понижается давление. Под воздействием пружины гофры сильфона сжимаются, силовой рычаг поворачивается по своей оси и контакты размыкаются. Если температура повышается, давление увеличивается. При этом гофры сильфона расширяются, преодолевая сопротивление пружины, рычаг поворачивается в обратном направлении, контакты замыкаются.
Заданный температурный режим зависит от усилия пружины. При большом усилии контакты замыкаются, и температура будет высокой, при малом — низкой. Усилие зависит от ручки, при ее повороте меняется степень натяжения пружины.
Принцип работы в холодильниках с электронными регуляторами примерно такой же. Капиллярная трубка фиксирует фактические показатели, устанавливается заданный уровень температуры. Электронный модуль управляет данными с нескольких датчиков.
Справка. Ремонт или замена такого термостата требуют наличия особого оборудования и знаний в области электроники. Самостоятельно это осуществить сложно.
Типы терморегуляторов для холодильников
Терморегуляторы бывают двух видов:
механические;
электронные.
Электронный термостат представляет собой электронное плато, на дисплей которого выводятся все данные. Это наиболее прогрессивное устройство, оно с большей точностью фиксирует изменения температурного режима. Но техника с электронным модулем управления отличается высокой стоимостью, поэтому чаще применяют механические терморегуляторы.
Справка. Механический терморегулятор можно заменить на электронный.
На рынке представлены три основных вида механических регуляторов:
Их применяют в холодильном оборудовании “Минск”, “Орск”, Beko, Candy, Indesit, Bosch, Ardo, Samsung и др.
К наиболее распространенным термостатам относятся:
ТАМ-112, ТАМ-113 — применяют в однокамерных агрегатах, аналог К-50;
ТАМ-125 — устанавливают в морозильниках 2-камерной 2-компрессорной техники, аналог К-57;
ТАМ-133 — используют в холодильных камерах 2-камерных агрегатах, аналог К-59, Danfoss 077В6;
ТАМ-145 — 3-контактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления).
Местоположение терморегулятора
Местоположение регулятора зависит от модели холодильника. Информация об его устройстве и расположении содержится в инструкции по эксплуатации к бытовому прибору. Обычно он находится рядом с ручкой установки температурного режима. В старых бытовых приборах термостат устанавливают внутри камеры, под лампочкой освещения, и закрывают защитным корпусом. Чтобы извлечь деталь, ручку снимают, потянув ее на себя. Затем откручивают саморезы и демонтируют корпус.
В современных моделях термостат располагают снаружи, обычно над дверью. Если его необходимо достать, сначала также снимают ручку регулировки. Затем откручивают болты и снимают панель с лампочкой, после чего извлекают регулятор.
Как правильно отрегулировать терморегулятор холодильника
Терморегулятор имеет ручное управление, а термостат — автоматическое. В моделях с электронным управлением оптимальную температуру устанавливают в градусах. В холодильной камере — от +4 до +6 °С, в морозильной — -18 °С. В агрегатах с механическим управлением ручку устанавливают в положение от 2 до 3,5, которое соответствует оптимальному режиму.
Случается, что необходима индивидуальная настройка термостата. Когда, например, агрегат работает много лет, температура на испарителе повышается из-за ряда причин (износа компрессора, старения теплоизоляции и др.). В результате увеличивается коэффициент рабочего времени техники. Либо после замены терморегулятора холодильник недостаточно морозит. Настраивать устройство самостоятельно не рекомендуется, регулировку лучше доверить специалистам, так как это долгий и сложный процесс. Так, процедура в 2-камерном агрегате занимает около суток, в 1-камерном — в 2 раза меньше.
Разберемся, как настроить терморегулятор холодильника. На корпусе устройства есть два регулировочных винта.
Они отвечают за диапазон включения и отключения по температуре и за перепад срабатывания. Регулировка одного винта смещает температурный диапазон. Так, если при заводских настройках термостат срабатывает при -10°С и +3,5°С, то при вращении они сдвигаются, например, в положение -5°С и + 8,5°С. После регулировки второго винта восстановление заводских настроек практически невозможно. Самостоятельная настройка терморегулятора может привести к поломке детали.
Рассмотрим, как отрегулировать термостат 2-камерного холодильника на примере Danfoss 25Т65. Сначала ручку управления ставят в среднее положение. Если закрутить центральный регулировочный болт, техника отключится. Если его немного открутить, длительность работы агрегата увеличится. Болт, расположенный снаружи, регулирует время простоя бытового прибора. Если его открутить, холодильник будет дольше стоять, если закрутить — меньше.
Важно! Так как болты находятся под напряжением, отвертка для регулировки должна иметь хорошую изоляцию.
Признаки поломки реле температурного режима
О том, что вышел из строя терморегулятор, свидетельствуют следующие признаки:
компрессор работает с небольшими перерывами или без них;
температура в камере понизилась до 0°С;
агрегат не включается после отключения;
в камере тепло;
лужа под бытовой техникой.
Такие признаки могут говорить и о поломках других деталей агрегата, но термостат проверяют в первую очередь.
Если мотор холодильника работает безостановочно, исправность детали проверяют с помощью термометра. Для этого агрегат отключают от сети, вынимают все продукты, производят разморозку. После этого прибор включают и устанавливают максимально низкую температуру. В центр камеры помещают термометр и оставляют на 2 часа. Затем проверяют показания. Снижение температуры до +6°С говорит об исправности детали. Если в холодильнике теплее или холоднее, значит, термостат нуждается в замене.
Если внутри камеры образовалась наледь, диагностику проводят иначе. Во время работы компрессора регулировочную ручку поворачивают в сторону увеличения температуры внутри камеры. Исправная деталь зафиксирует нужный уровень и остановит мотор. Если этого не произойдет, терморегулятор придется поменять.
Когда холодильник не включается, для проверки находят два провода, которые входят в термостат. Их отсоединяют и замыкают. Если агрегат заработал, значит, реле неисправно.
Важно! Провода находятся под напряжением. Перед проверкой следует отключить агрегат от сети.
Специалисты для диагностики термостата применяют мультиметр. Для этого деталь демонтируют. На тестере выставляют режим «сопротивление». Сильфонную трубку опускают в холодную воду и держат 2-3 минуты. Затем проводят проверку. Если на экране тестера при режиме «прозвон цепи» появилась цифра 1, значит, деталь сломана. Если ноль — она рабочая.
Замер температуры в холодильнике
Чтобы настроить оптимальную температуру в холодильнике, ее измеряют с помощью термометра. Если специального или встроенного прибора нет, используют градусник, которым замеряют температуру жидкости для купания детей. Его помещают в стакан с водой и ставят на среднюю полку камеры на ночь. Затем проверяют показания. Если они выше +4°С, регулировочную ручку поворачивают в сторону охлаждения. Если ниже +2°С, температуру повышают.
Для замера температурного режима в морозильной камере используют уличный термометр. Его помещают между продуктами и оставляют на ночь. Если температура выше -18°С, ручку поворачивают на ее снижение. Если ниже -24°С — повышают.
Оптимальная температура в холодильнике
Оптимальная температура в холодильной камере составляет от +4 до +6°С. Так как агрегат имеет большой объем, тепло в нем распространяется неравномерно. Чем ближе к компрессору, тем холоднее.
Так, на верхней и нижней полках (в зависимости от расположения морозильника) поддерживается температура от +8 до +9°С, на центральной — от +2 до +6°С, в дверце — до +10°С.
В морозильной камере поддерживается температура от -6 до -24°С, оптимальная составляет -18°С.
Заключение
Терморегулятор поддерживает оптимальную температуру в холодильнике. Отрегулировать его работу можно с помощью термометра. От правильно настроенного термостата зависят сохранность и вкусовые качества продуктов, а также срок эксплуатации бытовой техники.
Особенности работы термореле холодильника
Любая модель современного холодильника насчитывает в себе два термореле, отличающиеся между собой принципом работы и функциональными возможностями. Первое реле холодильника отвечает за перегрев компрессора, а термостат для холодильника следит за температурным диапазоном самого испарителя. Регуляторы температуры бывают: механические и электрические.
На протяжении многих лет, невзирая на технический прогресс и новые достижения использование термостата для холодильника по-прежнему остаётся неизменным. Простота и надёжность – вот главные причины использования регулятора температуры для современного холодильника.
Функции терморегулятора
Терморегулятор внутри холодильника – это своего рода звонок, с сигналом которого запускается весь сложный технологический процесс в работу. Если звонок не звучит, механизм не срабатывает, выработка холода не начинается!
Смотрите также:
Принцип работы термостата
Достоверно известно, что средняя продолжительность работы качественного сильфона составляет 5 лет. Поэтому о десятилетней работе оборудования говорить нет смысла. Как известно, работа холодильника состоит из 4 фазовых состояний фреона, а именно:
Сжатия.
Конденсации.
Расширения.
Испарения.
Для того чтобы понять как фреон помогает получить низкую температуру рассмотрим процесс его преобразования более подробно.
Внутри испарителя, контура понижения температур фреон переходит в газообразное состояние, которое он с лёгкостью меняет в капиллярной трубке термореле. Как только изменится тепловое показание, температура станет меньше порога срабатывания, фреон, находящийся под давлением, изменяется на жидкость. Такое изменение состояний способствует резкому уменьшению давления, а, следовательно, распрямлению сильфона.
На этом этапе происходит замыкание контактов, аннуляция управляющего напряжения с термореле работы двигателя. Холодильник прекращает вырабатывать холод ровно пока не сработает реле температуры на активацию.
На этом этапе фреон преобразуется в пар, давление на сильфон резко увеличивается, что приводит к замыканию контактов на запуск двигателя бытовой техники.
Несмотря на продолжительность фреоновой трубки, изменение агрегатного состояния вещества происходит исключительно на конце, прилегающего к испарителю. Таким образом, на качество работы реле температуры холодильника влияет плотность соприкосновения. А она обеспечивается посредством герметика, специального клея.
Если температурное реле вышло из строя, то заменить его для мастера не составит труда. Для этого рекомендуется осуществлять замену элемента на ту же модель и тип. В противном случае, тепловое состояние холодильного оборудования будет разительно отличаться, а результат работы оборудования не сильно радовать.
Опытные мастера знают, что тепловое состояние реле можно подстроить. Таким образом, с достоинством выходят из положения, настраивая работу регулятора охладителя под пользователя.
Ручка управления, которую вращают для регулирования температуры, оказывает прямое воздействие на пружину термореле, а соответственно и на тепловое состояние агрегата.
Однако, данный метод работы устройства нельзя использовать для электронных приборов.
Смотрите также – Как заправить холодильник фреоном в домашних условиях
Где находится термореле

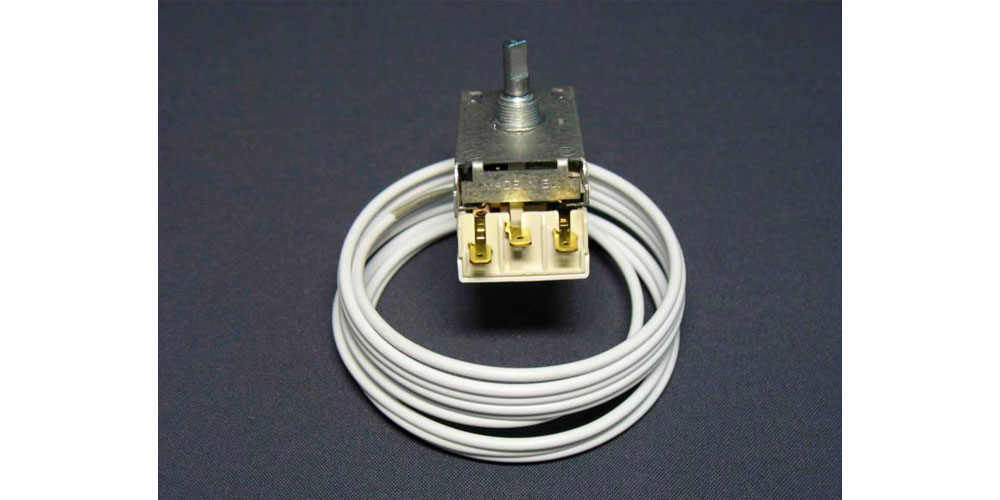

Владельцы холодильного оборудования с механическим термореле, знакомы с ним заочно. В большинстве случаем во время установки, переездов, перестановки мебели для облегчения процесса, хозяева брались руками за температурное реле, даже не подозревая об этом. Трогали ручку регулятора температуры для переключения температурного режима или поворотный механизм самого реле.
Сегодня оно состоит из двух основных элементов, внешний вид которых подсказывает о предназначении и функциональных возможностях:
Короб, состоящий из управляющих, исполнительных механизмов.
Продолговатый, тонкий капилляр.
Итак, разберёмся в тонкостях работы регулятора температуры по порядку.
Короб состоит из герметично упакованного сильфона, который представляет собой металлическую гармошку цилиндрической формы, реагирующей на температурные перепады окружающей среды, смену давления посредством собственных линейных размеров.
Для общего представления можно отметить, что внешний вид гармошки схож с металлической гофрированной трубой (зачастую используемой в оборудовании бытовых приборов). Однако полная изоляция его от внешнего мира свидетельствует о герметичности и точному определению показателей.
При повышении давления окружающей среды гармошка сжимается, а при понижении соответственно растягивается. В конструкцию также входит пружина, которая изменяет реакцию сильфона в соответствии с настоящим давлением.
Производство сильфонов, вне зависимости от размеров и дальнейшего использования одинаковое. Для изготовления используется только высококачественная сталь, которая вытягивается в цилиндрическую форму. Однако самый интересный процесс изготовления детали происходит далее.
Полученный металлический цилиндр устанавливается внутрь специального станка, в котором под прессом происходит сдавливания и распрямление металлического листа под точно определённым усилием. Таким образом, происходит формирование гармошки, индивидуально не обладающей упругими свойствами, к примеру, как пружина. Готовая гармошка легко поддаётся деформации: растягиванию, сжатию, деформации.
Для уравновешивания наружного давления на сильфон, возможности использования в измерительной технике, внутрь его закачивают газ. Таким образом, любое воздействие на сильфон могут удлинять или растягивать, изменять его форму.
Однако очевидно, что температурное реле с чувствительным элементом сработает при любой температуре. Это не гарантирует удобства. На много приятней, когда прибор с установленным регулятором меняет порог срабатывания в зависимости от температуры внутри камеры холодильника.
Для реализации этой задачи поверх сильфона накручивается пружина. Она спирально обхватывает его, зафиксировав концы на том же месте, что и сильфон. Поэтому натяжение пружины оказывает влияние на порог начала работы чувствительного элемента.
Сегодня существуют модели с одной или несколькими пружинами, использование которых зависит от того где она применяется: в морозильных камерах, непосредственно для холодильника.
Электронные реле температуры для холодильников
Термореле электронного типа дают возможность более гибко осуществлять регулирования работы всей системы. Чувствительным элементом в этом случае выступает специальный резистор или тиристор. Главным недостатком использования электронных реле в холодильниках с высокими показателями потребления энергии является срок работы.
Особой популярностью электронные реле температуры пользуются для холодильников с линейными компрессорами, в которых тепловое показание достигается наряду с низким потреблением энергии, уровнем шума, габаритами.
Именно поэтому, сегодня для производства охладительного оборудования используются линейные компрессоры, которые непрерывно работают, точно поддерживают заданную температуру.
Как видим механические и электронные термореле отличаются между собой чувствительностью, сроком эксплуатации, надёжностью. Поэтому выбирая бытовую технику для покупки, стоит особое внимание обратить на вид реле температуры.
Смотрите также:
Главный редактор сайта. Понимаю тему техники, 10 лет опыта работы в крупных торговых сетях. О команде и экспертности материалов написано на странице Команда ТехРевизора. На сайте много сторонних авторов, но я отвечаю за достоверность информации в подборках.
Зачем нужен термостат для работы холодильника
Термостат — это устройство, которое осуществляет контроль температуры в холодильной камере. Прибор сигнализирует компрессору о необходимости включиться или выключиться, исходя из уровня охлаждения.
Конструктивные особенности
Терморегулятор — это реле, на одном конце которого находится непроницаемая трубка, заполненная фреоном. Обратная сторона при помощи электроконтактов связана с компрессором. Число контактов варьируется от двух до шести. Трубка с газом имеет длину от 80 см до 2.5 м. Это зависит от набора задач, поставленных перед термореле.
Тип используемых термостатов зависит от конструкции холодильника — однокамерный, двухкамерный, двухмоторный двухкамерный или морозильная камера. Терморегуляторы различаются температурными показателями, а также конструктивно. Одни термостаты для холодильников имеют специальную планку для фиксации, а другие нет. Различным может быть диаметр стержня рукоятки и сильфонной трубки.
Принцип действия механизма
Принцип работы терморегулятора простой. Одна сторона трубки расположена в пределах зоны охлаждения и прикреплена к испарителю. Охлаждаясь, рычаг работающего термореле размыкает контакты. Когда температура внутри камеры повышается, термостат, используемый для холодильника, замыкает электроцепь. За перемещение контактов отвечает маленькая пружина, к которой прикреплена рукоятка корректировки температуры. Смена положения рычага регулирует уровень натяжения пружины. Это отражается на величине давления в трубке с фреоном и реакции электроконтактов.
Электронный термостат для холодильника работает по-другому, хотя принцип действия тот же. Необходимые температурные показатели достигаются за счет нагрева или охлаждения капиллярной трубки. Современные рефрижераторы оснащены электромодулями, которые одномоментно отдают команды группе датчиков. Схема прибора представлена на картинке ниже.
Местоположение термореле
Терморегулятор для холодильника соединен с переключателем температуры. В модификациях прежних поколений термоиндикатор устанавливался под верхней панелью внутри агрегата. Для доступа к реле в таких моделях потребуется демонтировать рукоятку регулировки температур и снять защитный короб.
Где находится терморегулятор в современных рефрижераторах, можно узнать в инструкции по эксплуатации. Часто устройство расположено над дверью. Чтобы его найти, надо открутить ручку корректировки температуры и защитный пластик. В ряде моделей термостат холодильника можно обнаружить лишь после демонтажа дверки бытового прибора.
Неисправности
Термостаты сигнализируют о поломке следующими признаками:
Морозильный отсек либо зона холодильника не замораживает или переохлаждает продукты.
Включение компрессора происходит в беспорядочном режиме. За этим следует сбой в температурных показателях. Если холодильник оснащен аварийным сигналом, он проинформирует пользователя о неисправности.
Не работает одна или все камеры. В холодильниках, оборудованных несколькими регуляторами, остановится функционирование того отсека, термодатчик которого вышел из строя. Если в холодильнике одно термореле, то нарушится работоспособность всего агрегата, при этом подсветка будет активна. Бытовой прибор с электроуправлением выдаст на экран ошибку.
Компрессор рефрижератора не включается или не отключается. В таком случае холодильник не набирает нужные температурные показатели. При переходе в «спящий режим» агрегат больше не запускается. Если деактивация компрессора не происходит, морозильный отсек покрывается коркой из льда, а задняя поверхность камеры — толщей инея.
При наличии хотя бы одного из выше перечисленных признаков потребуется замена терморегулятора.
Тестирование работоспособности термостата
Алгоритм действий при решении вопроса, как проверить терморегулятор холодильника в домашних условиях, зависит от вида неисправности.
Двигатель бытового прибора работает без остановки
Проверка терморегулятора в холодильнике осуществляется без его извлечения из агрегата. Для этого следует:
Обесточить холодильник.
Достать продукты.
Повернуть ручку в сторону максимального значения. Активировать быструю заморозку, если такая имеется.
Посреди холодильного отсека (не в морозильнике) положить термометр, градуированный положительными и отрицательными температурами.
Запустить пустой холодильник.
Спустя несколько часов достать термометр. На шкале должно быть +6–7 градусов. Отклонение температуры в ту или иную сторону свидетельствует о неисправности терморегулятора холодильника.
Проверку термореле можно выполнить еще одним способом. Следует подергать пластину, расположенную рядом со штырем, на который надет переключатель температуры. Если в этот момент не слышны щелчки или деталь не поддается смещению, терморегулятор неисправен и его надо поменять.
У холодильника не запускается мотор
Поводом может служить не только поломка термостата холодильника, но и пускозащитного механизма или самого мотора. Первым делом надо разобраться, как проверить термостат. Алгоритм действий следующий:
В старых холодильниках к клеммам термостата подведена пара электрических проводов, которые нужно отключить и соединить друг с другом дополнительным кабелем.
Если при замыкании цепи компрессор запустится, то термоиндикатор вышел из строя. В противном случае прибор не имеет отношения к поломке.
В недавно выпущенных рефрижераторах к термореле подсоединено 4 провода разной окраски:
от мотора компрессора — оранжевый, красный либо черный;
от штепселя — коричневый;
от лампочки — белый, желтый либо зеленый;
кабель заземления — желто-зеленый.
Соединить следует первую тройку. Дальнейшие действия аналогичны описанным выше.
Специалисты выполняют диагностику, используя мультиметр. С этой целью термодатчик демонтируют. О его неисправности судят по зашкаливающей стрелке либо цифре 1 на экране электронного прибора.
Нарастание слоя льда на стенках камеры охлаждения
В такой ситуации подойдет перечень мероприятий, описанных в разделе для холодильника, который не уходит в «спящий режим». Если термометр показывает 5–7 градусов, переключатель температурных режимов надо повернуть влево, чтобы принудительно остановить компрессор. Прекращение работы будет подтверждением того, что термоиндикатор работоспособен. Далее пустой холодильник надо оставить включенным на 5–6 часов, фиксируя временной интервал между стартом и остановкой компрессора. В норме он должен составлять порядка 40 мин. Если запуск происходит чаще, следует снизить температуру в камере. В случае неудачного исхода придется заменить термостат.
Правила безопасности при осуществлении ремонтных работ
Холодильник — агрегат, для функционирования которого необходимо высокое напряжение. Поэтому нужно четко оценивать опасность, сопряженную с выполнением любых работ с электроприбором:
поражение электрическим током посредством контакта с клеммами термореле;
поражение током при коротком замыкании электропроводки холодильника;
обморожение хладагентом.
Приняв решение ремонтировать термостат холодильника своими руками, следует всерьез задуматься о мерах безопасности. Обслуживание работающего устройства запрещено.
Самостоятельная замена терморегулятора
Конечно, специалисты хорошо знают, как заменить терморегулятор в холодильнике быстро и качественно. Но иногда хозяину агрегата хочется сделать это самостоятельно. Ему можно порекомендовать изучить принцип работы термостата и придерживаться такой последовательности:
Вскрыть корпус рефрижератора. В приборах с электромеханическим управлением термодатчик располагается внутри устройства в области верхней стенки. В электронных холодильных установках получить доступ к термодатчику можно как изнутри, так и снаружи.
Извлечь неисправное устройство. В электромеханических модификациях потребуется разъединить контактную цепь, затем достать термостат. В электронном холодильнике датчик следует отсоединить от механизма, управляющего прибором. После этого вытащить кабель с терморегулятором.
Выполнить монтаж исправного термоиндикатора. В электромеханическом агрегате нужно подключить контакты к новому термореле. Затем вставить термопару сквозь технологическое отверстие в углубление испарителя. Загерметизировать проем. В электронном холодильнике пропустить кабель с термосенсором через заднюю стенку. Далее припаять провод к блоку управления. Герметично изолировать участок, на котором осуществлялась работа. Делается это с целью предотвращения попадания влаги.
Произвести сборку бытового прибора. Предварительно проконтролировать сопротивление терморегулятора холодильника. Показатель должен быть равнозначным заводским параметрам. В электромеханических агрегатах процесс установки работоспособного устройства может закончиться тем, что длина трубки нового термодатчика превысит нормативный показатель. В этой ситуации излишек следует аккуратно скрутить и поместить в углубление под крышкой холодильной установки, отведенное для реле.
Проверить работу холодильника путем включения в электросеть. В течение ближайшей пары дней контролировать функционирование устройства. Если все параметры в рамках нормы — замена увенчалась успехом.
Независимо от модели, замена механического термостата в холодильнике должна выполняться с соблюдением такой последовательности:
Демонтировать крышку.
Разъединить трубку и испаритель.
Отсоединить проводку от терморегулятора, извлечь фиксирующие винты и гайки.
Монтаж нового термоиндикатора следует начинать с присоединения трубки и крепления прибора к испарителю.
Подключить электропроводку и зафиксировать термореле.
Запустить агрегат.
Приступая к ремонту, во избежание дальнейшей путаницы, рекомендуется сфотографировать последовательность подключения проводов.
Выбирая термодатчик, нужно учесть следующие характеристики:
Длину трубки термостата холодильника. При установке изделия меньше или больше оригинального режим работы двигателя может пострадать.
Посадочное место терморегулятора у холодильных установок отличается.
Количество клемм на термореле.
Заменить термостат несложно, но ошибочные действия могут усугубить положение. При отсутствии навыков следует доверить ремонт профессионалу.
При замене термоиндикатора на новый допускается возникновение незначительных недостатков в функционировании холодильника. Например, камерам может недоставать холода. Чтобы устранить причину, понадобится регулировка термостата.
Регулировка термодатчика холодильника
Перед тем как отрегулировать термостат, следует изучить:
вектор вращения рукоятки, чтобы прибавить либо снизить температурные показатели;
взаимосвязь между оборотами переключателя и сменой уровня охлаждения на полке испарителя.
Настройка терморегуляторов осуществляется путем замеров температуры на полке испарителя морозильного отделения. Сначала нужно запустить двигатель компрессора, а рукоятку термодатчика повернуть в среднюю позицию. Спустя 3–4 часа функционирования мотора в таком режиме сделать замер температуры. Показатель сопоставить с желаемым. При несоответствии данных термореле надо настроить, предварительно отключив подачу электропитания на холодильник.
Регулировка термостата в ранее выпущенных модификациях требует демонтажа крышки со стороны противоположной клеммам. Для снижения температурных показателей отладочный болт надо повернуть отверткой против часовой стрелки. Если стоит цель повысить температурные показатели, болт следует вращать по часовой стрелке. Поворот корректирующего винта на 180 градусов в любом направлении добавляет или убавляет 2 градуса.
В недавно произведенных моделях, в отличие от холодильников советских времен, процесс установки нужной температуры более простой. Можно отдельно отрегулировать холодильный отсек или морозильную камеру. Ниже описана последовательность действий на примере наиболее популярных брендов:
«Горенье». Настройка температурных параметров в холодильниках этой марки выполняется при помощи вращения специальной рукоятки термодатчика. Пользователь лишь выбирает нужные данные между максимальными и минимальными. Производитель рекомендует выбирать вариант эко.
«Либхерр». В данном случае корректировка термодатчиков проводится с использованием системы электронного управления. Этот бытовой прибор превосходит другие за счет того, что температурные показатели в холодильном отсеке и морозильной камере не зависят от температуры в помещении, где находится рефрижератор.
«Атлант» — одна из востребованных марок. Регулировка термореле выполняется при помощи рукоятки. Доступный диапазон корректировки измеряется семибалльной шкалой.
Таблица моделей терморегуляторов, рекомендуемых к использованию в холодильниках разных конструкций представлена ниже.
Советы пользователю при первом запуске холодильника
екорректная эксплуатация агрегата, результатом которой является длительное пребывание компрессора в активном состоянии, становится причиной последующих поломок. Запуская новый холодильник или устройство после разморозки, следует соблюдать простые, но важные правила:
Рукоятку термостата следует повернуть против часовой стрелки до характерного щелчка, чтобы установить минимальный режим.
Морозильную секцию и охлаждающий отсек не заполнять продуктами. Иначе мотор будет работать без остановки до тех пор, пока продукты не охладятся.
Дождаться автоматического отключения двигателя. Двухкамерные агрегаты, запущенные впервые, выключаются в течение 1.5–3-х часов.
Когда холодильник перешел в «спящий режим», следует подождать еще несколько часов. Затем загружать продукты. Процесс выполнять поступательно, начиная с морозильного отсека. Сначала заполнить один ящик, а не все сразу. Дверь морозилки закрыть и подождать, когда холодильник снова отключится.
Аналогичным образом заполнить оставшиеся полки в морозилке. И только после этого выложить продукты в охлаждающую секцию. Здесь надо действовать по такому же алгоритму, загружая холодильник постепенно.
Следуя этим нехитрым требованиям, пользователь может рассчитывать на холодильник в долгосрочной перспективе. Устройство, работая в оптимальном режиме, прослужит многие годы.
Терморегулятор для холодильника: характеристики, применение, диагностика и замены
В некоторых руководствах терморегулятор называют термостатом или термореле, поэтому в дальнейшем тексте считаем, что терморегулятор = термостат = термореле.
Зачем нужен терморегулятор
Поддерживание подходящей температуры в холодильной или морозильной камеры холодильника осуществляется при помощи термостата. В некоторых моделях присутствует дополнительный термостат для защиты компрессора от перегрева. Устройство различается по строению и функциям в зависимости от разновидности холодильного оборудования.
Какие терморегуляторы бывают в холодильниках
На данный момент применяется несколько видов термостатов: электронные и механические.
Электронные представляют собой электронную плату. Они более удобны, так как выводят на дисплей все данные. Из-за низкой себестоимости чаще используют все же механические. Они работают за счет изменения давления газа (хладагента) внутри сильфонной трубки. Эта трубка – датчик, прижимается к пластине испарителя и контролирует температурный режим холодильника. В обычном состоянии термостат всегда замкнут, но как только температура достигает нижней границы, то давление газа уменьшается и контакты размыкаются.
Механические терморегуляторы чаще всего представлены самыми ходовыми видами на рынке: итальянские фирмы Ranco K-50, K-52, K-54, K-55, K-56, K-57, K-58, K-59; фирма ATEA, отечественные – серия ТАМ (Орловский завод) и Danfoss (Дания). Механический терморегулятор можно заменить на электронный. Купить терморегуляторы в интернет-магазине.
Подробнее про механические терморегуляторы
Терморегулятор представляет собой рычажный механизм с контактной системой. Визуально устройство состоит из герметичной трубки, ручки переключения и контактов. Капиллярная трубка у разных терморегуляторов, может отличаться, из-за уровня жидкой фазы фреона в ней. Чаще всего встречается завитая в спираль. Это необходимо для того, чтобы обеспечить при такой длине (с малым внутренним диаметром) плотное прилегание трубки к стенке испарителя. Термостат расположен, чаще всего наверху, где есть доступ к ручкам и кнопкам регулировки.
Принцип работы терморегулятора заключается в следующем.
При снижении температуры внутри капиллярной трубки понизится давление. Под воздействием основной пружины гофры сильфона будут сжиматься, и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление увеличивается. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся. То есть задаваемая температура зависит от усилия пружины, при малом усилии контакты будут размыкаться и температура будет низкой, при большом усилии, температура будет высокой. Усилие зависит от ручки, при повороте которой изменяется натяжение пружины.
Сильфон — капиллярная трубка
Тонкостенный металлический гофрированный цилиндр, являющийся частью герметичной системы «Сильфон — капиллярная трубка». Данная система заполнена рабочим телом (газообразным при комнатной температуре) и выполняет роль термочувствительного датчика. В терморегуляторе сильфон воспринимает давление системы рабочих пружин и рычагов, являясь их антагонистом. Благодаря гофрированию, сильфон способен изменять свою длину в широких пределах.
Капиллярная трубка терморегуляторов представляет собой медную луженую тонкостенную трубку, имеющую внешний диаметр около 2 мм (3 мм при использовании пластиковой оболочки, см ниже). На конце капиллярной трубки находится технологическое утолщение, в этом месте максимальный диаметр трубки составляет 3 мм. Трубка легко гнется пальцами, что упрощает монтаж терморегулятора. Однако, неосторожное обращение может привести к ее повреждению, что влечет за собой безвозвратный выход терморегулятора из строя.
В качестве рабочего тела в данной системе используется газообразное (при комнатной температуре) вещество. С технической точки зрения, в качестве рабочего тела удобно использовать холодильные агенты. Но некоторые из них считаются токсичными и их применимость строго регламентируется законодательством. В разные годы использовались различные хладагенты: R12, R134a, R600a, R290. Марка хладагента, использующегося в терморегуляторе в качестве рабочего тела, указывается на корпусе прибора.
Оболочка капиллярной трубки терморегуляторов
Некоторые исполнения терморегуляторов предполагают покрытие капиллярной трубки пластиковой оболочкой белого цвета толщиной 0.5 мм. Назначение покрытия – придание капиллярной трубке более эстетичного внешнего вида (т.к. в некоторых холодильниках отрезок капиллярной трубки хорошо заметен в холодильной камере). Пластиковая оболочка увеличивает внешний диаметр капиллярной трубки с 2 до 3 мм.
Длина капиллярной трубки терморегуляторов
В зависимости от конструктивных особенностей конкретной модели холодильника, длина трассы от места расположения терморегулятора до плачущего испарителя может составлять от нескольких десятков сантиметров до нескольких метров. Поэтому терморегуляторы выпускаются с различной длиной капиллярной трубки.
Значения дистанционности терморегуляторов
Под дистанционностью терморегулятора понимается максимально возможное расстояние между местом установки прибора и местом крепления конца капиллярной трубки к испарителю холодильного агрегата. Не следует путать дистанционность терморегулятора с длиной его капиллярной трубки. Дистанционность терморегулятора меньше длины капиллярной трубки т.к. 10..20 сантиметров длины капилляра «расходуется» на организацию надежного теплового контакта конца капиллярной трубки с поверхностью испарителя холодильного агрегата. К сожалению, на практике, производители терморегуляторов иногда в качестве значения дистанционности указывают длину капиллярной трубки прибора. Поэтому, чтобы избежать недоразумений, при заказе следует выбирать такое исполнение прибора, дистанционность которого (по документам) покрывает ваши потребности с некоторым запасом.
Признаки поломки терморегулятора
Определить необходимость замены термостата не составит трудностей. На это укажут следующие признаки:
холодильник работает без остановок либо напротив не включается, несмотря на верную индикацию и программу;
неверная температура в камерах хранения продуктов: температура в холодильной камере приняла отрицательные значения (обледенение основного отделения) или высокая температура в морозильной камере;
оборудование произвольно выключается и не включается обратно продолжительное время (или совсем);
Терморегулятор необходимо менять, ремонту такой прибор не подлежит. Замену регулятора следует выполнять после обнаружения первых признаков поломки, иначе неправильный температурный режим ускорит порчу продуктов.
Основные причины выхода из строя терморегулятора холодильника:
Износ капиллярной трубки. В среднем они служат от 5 до 10 лет, в зависимости от завода-производителя.
Уплотнитель холодильника часто пропускает воздух, в связи с этим поддерживать оптимальную температуру нужно чаще, поэтому нагрузка на термостат увеличивается.
Как выбрать терморегулятор для холодильника
Заменить терморегулятор следует на аналогичную деталь или подходящее изделие именно под эту модель холодильника. Возможности модернизации крайне ограничены. Лучше купить аналогичный компонент, рекомендованный производителем.
Основные разновидности
Терморегуляторы делятся на несколько больших групп, основными из них являются три. Все они имеют схожее внешнее строение, но различаются по температуре, при которой производят размыкание цепи. Регулировка этого значения происходит в заводских условия, самостоятельно проводить корректировку не рекомендуется, такое воздействие на прибор приведёт только к неправильной работе.
Термостаты для однокамерных холодильников
На холодильники с одной камерой монтируются терморегуляторы Т-110, Т-111, Т-112. Термостат Т-112 может иметь обозначение ТАМ-112, или ТАМ-112-1М. По температурным показателям все устройства одинаковы, выключение производится при температуре -14 градусов по Цельсию, включение при -12 градусов.
Модели термостатов этой группы несколько различаются по внешним характеристикам. В первую очередь это касается размеров, стержень ручки и сильфонная трубка могут иметь различный диаметр. В некоторых моделях присутствует поперечная планка для удобного крепления. Длина сильфонной трубки указывается на корпусе термостата и имеет вид двух цифр, разделённых запятой. Пример: а) 0,6 — длина трубки — 60 см.; б)1.3 — длина трубки — 1 метр 30 см.
В некоторых случаях изделия имеют взаимозаменяемость. Для установки термостатов новой модели ТАМ-112 вместо Т-110 предусмотрен установочный комплект, состоящий из планки-перекладины, гайки и капронового переходника, увеличивающего диаметр регулировочного стержня.
Ranco K50-L3392 с длинной капиллярной трубки 0.8 метра, является аналогом отечественного терморегулятора ТАМ-112-1М, подходит на большинство отечественных однокамерных холодильников.
Для однокамерных холодильников Liebherr подходит терморегулятор Ranco K57-S5588.
Термостаты для двухкамерных холодильников
Чаще всего для холодильников с двумя камерами используются терморегуляторы, обозначаемые символами Т-130, Т-132, Т-133, ТАМ-133, ТАМ-133-1М. Температурные параметры одинаковы. Различаются внешним видом, диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата.
Все устройства этой группы включаются при +4 градусах по Цельсию, выключаются при -14 градусах. Стержень рукоятки и сильфонная трубка могут иметь различный диаметр, поэтому подбор модели осуществляется по документации оборудования.
Аналогом терморегулятора ТАМ-133 (1.6) являются Ranco K59-L2172 или Ranco K59-S1887.
Аналогом ТАМ-133 (1.3) является Ranco K59-P1686, который подходит на все 2-х камерные холодильники отечественного (кроме ОКА-6) и импортного производства с длиной капиллярной трубки 1-1,3 м.
Аналогом ТАМ-133 (2.5) являются DANFOSS 077B6496, ATEA A13 0646, Ranco K59-L1275, которые подходят на все 2-х, 3-х камерные холодильники отечественного и импортного производства с длиной капиллярной трубки 2-2,5 м.
Термостаты для морозильных шкафов
Для монтажа в морозильные шкафы применяются терморегуляторы Т-144 и Т-145. Термостат Т-144 отличается от большинства моделей тем, что производитель не оставил возможности для самостоятельного регулирования температурного режима. Обычно для этого имеется специальный стержень. Термостат включается при температуре -20 градусов по Цельсию, выключается при -24 градусах.
На корпусе терморегулятора с боковой стороны имеется четыре клеммы, две из них являются сдвоенными, это «земля». Клеммы под номерами 3 и 4 представляют собой контакты, через них осуществляется подача электроэнергии в компрессор. Особенную функцию выполняет контакт под номером 6, он включает лампу, сигнализирующую о превышении в камере допустимых температурных норм. Активация этого контакта выполняется при -15 градусах по Цельсию.
Выделение терморегуляторов для холодильников этой марки обусловлено тем, что для них могут применяться устройства различных моделей. Это не только произведённые в нашей стране ТАМ-133-1М и ТАМ-145-1М, применяются также регуляторы К-57 и К-59 от производителя RANCO.
Важным отличием терморегуляторов для холодильников «Стинол» от других моделей является покрытие сильфонной трубки оболочкой из винила. Компрессор подключается через контакт под номером 6. Температурный диапазон различных термостатов зависит от модели холодильника и самого прибора.
Как заменить терморегулятор
Для замены терморегулятора необходимо в первую очередь добраться до места его нахождения. В разных моделях холодильниках термостат может находиться в разных местах. Например, в большинстве моделей оборудования «Атлант» он находится под дверью холодильного отсека. Также часто термостат устанавливается в испаритель камеры или в саму холодильную камеру.
В каком бы месте не был установлен терморегулятор, нужно придерживаться следующего алгоритма действий:
Добраться до местонахождения термостата;
Отсоединить капиллярную трубку;
Аккуратно достать трубку из корпуса;
Отключить от цепи и достать термостат;
Аккуратно подсоединить новую сильфонную трубку, убедиться в надёжности её крепления;
Подсоединить все необходимые провода для подключения к сети;
Установить термостат на соответствующее место.
Профессионалы без проблем справятся с этими действиями. В большинстве случаев для выполнения работы не требуется каких-то особых инструментов, достаточно наличия крестовой отвёртки. Чуть сложнее операции по замене современных электронных терморегуляторов, но в целом эта работа выполняется по той же схеме.
Если вы выполняете замену детали в холодильнике, с которой ещё не сталкивались, рекомендуется фиксировать действия на фото. Это позволит избежать ошибок при обратной сборке.
Во время работы по замене терморегулятора следует соблюдать аккуратность, отдельные детали чувствительны к неосторожным действиям. Нанесение повреждений способно испортить термостат, и он не сможет регулировать температурный режим. Не стоит забывать, что при внешней простоте замена детали обладает своими особенностями и спецификой.
Температурные характеристики терморегуляторов серии ТАМ133-1М
Следует помнить, что контроль температуры воздуха холодильной камеры при помощи приборов серии ТАМ133-1М осуществляется косвенным методом — посредством контроля температуры поверхности плачущего испарителя. Соответственно, значения температуры размыкания контактов относятся не к температуре воздуха внутри холодильной камеры, а к температуре поверхности плачущего испарителя на том его участке, к которому прижат отрезок капиллярной трубки терморегулятора.
Для всех приборов серии ТАМ133-1М за исключением модификации ТАМ133-1М-50 значения допустимых отклонений температуры срабатывания на режимах «Тепло» и «Холод» указаны в последней строке таблицы. Для прибора ТАМ133-1М-50 дополнительно гарантируется, что в режиме «Холод» контакты 3 и 4 размыкаются при температуре не выше указанной в таблице.
Приведенные в таблице значения температуры замыкания и размыкания контактов 3 и 4 обеспечиваются при атмосферном давлении 101.3 кПа (соответствует 760 мм ртутного столба). При отклонении давления окружающего прибор газа от 101.3 кПа или при использовании прибора в вакууме возможно отклонение реальных температур срабатывания от значений, приведенных в таблице. Это связано с тем, что терморегуляторы серии ТАМ133-1М являются приборами манометрического типа, в которых в качестве термочувствительного датчика используется герметичная газонаполненная система «сильфон – капиллярная трубка», воспринимающая своими внешними поверхностями давление окружающего прибор газа.
Модификации терморегулятора выполненные в трехклеммном исполнении без резистора подогрева: ТАМ133-1М-2, ТАМ133-1М-4, ТАМ133-1М-5, ТАМ133-1М-14, ТАМ133-1М-47, ТАМ133-1М-56, ТАМ133-1М-57, ТАМ133-1М-71, ТАМ133-1М-72, ТАМ133-1М-75, ТАМ133-1М-75С, ТАМ133-1М-91, ТАМ133-1М-91С, ТАМ133-1М-104.
Модификации терморегулятора выполненные в трехклеммном исполнении с резистором подогрева: ТАМ133-1М-16, ТАМ133-1М-19, ТАМ133-1М-21, ТАМ133-1М-28, ТАМ133-1М-50, ТАМ133-1М-55.
Резистор подогрева (в некоторых источниках он называется резистором обогрева) устанавливается в районе блока электрических контактов терморегулятора и предназначен для некоторого (относительно небольшого) нагрева составных частей механизма терморегулятора с целью исключения конденсирования на них влаги. Типичное значение сопротивления резистора обогрева составляет 82 кОм, а выделяющаяся на нем мощность (при напряжении 220 Вольт) составляет около 0.6 Ватт.
Подобные меры борьбы с образованием конденсата имеют смысл в случае размещения терморегулятора внутри холодильной камеры. Дело в том, что из-за цикличной работы плачущего испарителя внутри холодильной камеры происходят колебания значений температуры и влажности воздуха, что создает благоприятные условия для конденсирования влаги на элементах конструкции терморегулятора.
Температурные характеристики терморегуляторов серии Ranco K59
В таблице представлены температурные характеристики конкретных модификаций приборов семейства K59, изготавливаемых по заказу группы компаний Электролюкс (Electrolux, Rosenlew, Zanussi и т.д.). Данная информация может оказаться полезной специалистам по ремонту холодильников Стинол, например, в случае необходимости подбора замены оригинальному прибору.
Термореле для холодильника
Холодильник содержит чаще два термореле (терморегулятора), устроены по-разному, функции выполняют неодинаковые. Первое отслеживает перегрев компрессора, второе — температуру испарителя. Почему применяются непременно реле? Просты, надежны. Сегодня видим механические, электрические разновидности. Термореле для холодильника выполняет роль звонка, запускающего сложный механизм. Не прозвучит сигнал, система останется мертвой, мороз забудьте!
Где искать термореле холодильника
Хозяева холодильников с механическими регуляторами за термореле брались рукой. Не каждый догадывался. Ручка, которой устанавливается температура, переключатель режимов, насаживается на поворотный механизм термореле. Сформировано двумя основными деталями, благодаря которым сложно перепутать комплектующую:
Длинный тонкий капилляр (металлическая трубка внутренним диаметром 0,5 мм).
Внутри короба в герметичном кожухе находится сильфон. Металлическая гармошка цилиндрической формы, отслеживающая изменение окружающего давления изменением линейных размеров. Чтобы лучше представить форму, вообразите металлический гофрированный шланг небольшой длины. Отличие сильфона измерительного: запаян с обоих концов, следовательно, герметичен. При повышении давления снаружи чувствительный элемент сжимается. Конструкция содержит пружину, изменяющую реакцию сильфона на прилагаемое давление.
Чтобы лучше понять назначение, сделаем краткий экскурс в производственные процессы. Сильфоны считаются измерительными элементами холодильников. Элементу найдено множество применений. В трубопроводах сильфон служит демпфирующим элементом. Температура окружающей среды поднимается, линия перекачки нефти начинает расширяться по длине. Разрыв опасен возгоранием. Выгнет линию дугой. На помощь приходит сегмент-сильфон. Гармошка сжимается, ничего особенного при повышении температуры с трубопроводом не происходит. Ситуация повторяется, почуяв мороз.
Изготавливаются гигантские сильфоны (единицы метров диаметром) из высококачественной стали. Сначала протягивается цилиндрический сегмент. Интересное происходит потом. Цилиндр вставляется в специальный станок внушительных размеров, пресс, снабженный захватом, несколько раз сдавливает гармошку, распрямляет выверенным усилием. Платформа поднимается, подиум выставляет сильфон, не обладающий выраженными упругими свойствами, как пружина. Можно растянуть, сжать, как делал пресс, деформировать.
Чтобы уравновесить внешнюю силу давления, приложенную к сильфону, для использования в измерительной технике внутрь закачивается газ. Наружное, внешнее воздействия считаются факторами, удлиняющими, сжимающими сильфон. Очевидно, термореле, снабженное чувствительным элементом, будет срабатывать при одной температуре. В холодильниках тоже применяются простыми моделями. Но гораздо удобнее видеть прибор с регулятором, изменяющим порог срабатывания, делающим температуру в камерах холодильника соответствующей программе.
На сцене появляется пружина. Спиралью охватывает сильфон, крепится за оба запаянных конца. Натяг пружины определяет порог срабатывания чувствительного элемента. Некоторые сильфоны снабжены одним фиксированным моментом срабатывания, иные рассчитаны обеспечить два диапазона (камеры). Понятно, для морозильного и холодильного отсека применяются неодинаковые модели.
Работа термореле холодильника
Подробно рассмотрели принцип действия сильфона неспроста. Несмотря на засилье электроники, термореле продолжают оснащаться проверенным элементом. Отсутствует необходимость установки блоков питания, формирующих пониженные напряжения.
Ремонт термореле холодильника Стинол приходится делать примерно через 5 лет после покупки оборудования. Столько составляет ресурс чувствительного элемента, производимого одной немецкой фирмой.
Долговечность выходит сомнительная, быть может, дело определено точностью, надежностью. Считаем, ответ касается области унификации. Холодильник работает, формируя четыре фазовых состояния фреона:
Сжатие;
Конденсация;
Расширение;
Испарение.
Помогает получить низкие температуры. Устройство термореле холодильника предусматривает использование фреона. Почему? Раз фреон становится газом внутри испарителя контура охлаждения, легко изменит агрегатное состояние внутри капиллярной трубки термореле, которое, упоминали, сформировано двумя компонентами (см. выше). Повременили указать, система заполнена хладагентом, полностью герметична. Трубка запаяна со свободного конца, внутри находится фреон под давлением, позволяющим становиться жидкостью, только температура испарителя упадет ниже порога срабатывания. Вызывает ударное понижение давление системы, сильфон распрямляется.
Замыкаются нужные контакты, снимается управляющее напряжение реле запуска двигателя компрессора. В результате холодильник останавливается, температура перестает понижаться. Состояние сохраняется, пока не будет пройден порог срабатывания термореле на включение. Фреон внутри становится паром, давление на сильфон повышается, гофр сжимается, замыкаются контакты управляющей обмотки устройства запуска двигателя компрессора. Холодильник включается, работает, пока не будут достигнуты заданные параметры.
Теперь пара замечаний о работе термореле. Выше упоминалось, измеряется температура испарителя. Как это происходит? Мы поражены длиной чувствительной трубки. Неимоверная протяженность, при необходимости достает до пола. Весь фреон задействован процессом? Изменение агрегатного состояния происходит на самом кончике с захватом относительно небольшого участка, непосредственно прилегающего к испарителю. Обеспечивается надежный контакт. Обычно используется клей, сверху заделывается герметиком. Лишние витки герметичной трубки укладываются в междустенное пространство. Ведется установка нового термореле холодильника – взамен сломавшегося.
Замена термореле для холодильника под силу большинству мастеров, замечен нюанс. Новое термореле для холодильника аналогично старому типу. В противном случае результат сильно отличается от ожидаемого. Отдельные термореле для холодильников предоставляют возможность подстройки. Опытным мастерам удается решить ситуацию с честью. На поломку термореле нередко указывает факт: температура холодильника близко не соответствует заданной. Вывернув ручку регулятора в положение Выключено, напрасно ждем услышать характерный щелчок, издаваемый исправным термореле. Однако фактор нехарактерен полностью электронным устройствам, рассмотренным ниже.
Управляющая ручка, которую крутим-перещелкиваем для регулировки температуры, непосредственно воздействует на пружину термореле холодильника. Недостаток механических сильфонов в сложности обеспечения тонкой регуляции. Выставление режимов производится ступенями. Например, отечественные термореле для холодильников марки ТАМ поддерживают один-два режима. Вызвано сложностями подстройки пружины.
Электронные термореле
Упоминали сложность настройки сильфонных термореле для холодильников. Старые проверенные наработки достаточно хорошо послужили не одному поколению. Электронное термореле холодильников позволит гибко отслеживать поведение конструкции, предоставляет широкие возможности регулировки режимов.
Чувствительным элементом выступает специальный резистор, тиристор. Ключи сформированы силовыми транзисторами, присутствует возможность применять обыкновенные реле. Недостаток электронных термореле для холодильников ограничен непомерным энергопотреблением, однако считаем, долговечность важнее намного.
Удобны электронные термореле в холодильниках, снабженных линейными (поршневыми) компрессорами. Это не отдельный вид двигателей, скорее способ управления. Давно идет погоня за вторичными параметрами холодильников:
Энергопотребление.
Уровень шума.
Габариты.
Новые модели стали оснащаться вначале инверторными компрессорами, потом ввели линейные. Работают без перерыва, поддерживая температуру на заданном уровне. Теоретически режим выходим шумным, на практике получается: компрессор работает вполсилы, ведет себя несравненно тише.
Регулировка термореле в холодильнике тонкая, датчик — чуткий, чтобы работал линейный компрессор. Электроника предоставляет такие возможности.
Устройство и принцип работы терморегулятора холодильника
В каждом бытовом холодильнике есть небольшой прибор, который называется терморегулятор. Его значение для нормальной работы рефрижератора очень велико. Если бы термореле время от времени не прерывало работу компрессора, температурные показатели в морозильной и холодильной камерах не позволяли бы хранить там большинство продуктов в подходящем для них режиме, и совершенно невозможно было бы установить желаемый диапазон градусов.
Именно поэтому, если внутри холодильника слишком тепло или слишком холодно, одним из самых вероятных виновников данной проблемы считается регулятор температуры. Рассмотрим принцип действия и строение этого прибора, а если у Вас возникли проблемы с термореле, Вам на помощь всегда придёт наш мастер по ремонту холодильников!
Механические терморегуляторы
Хотя в некоторых холодильниках (такие как Веко, LG, Самсунг) применяются электронные варианты регуляторов температуры, производители других (таких как Стинол, Атлант, Индезит) до сих пор отдают предпочтение механическим устройствам. Такие механизмы можно встретить даже в суперсовременной бытовой технике для хранения продуктов.
Принцип действия подобных приборов основывается на изменении давления фреона при изменении его температуры. В общем виде аппарат состоит из небольшого металлического гофрированного сильфона, наполненного этим газом, длинной трубки, конец которой контактирует с испарителем, пружины, ручки регулятора, пластины, контактов, корпуса.
На конце капиллярной трубки, являющейся частью механизма, фреон находится в жидком виде. Часто она имеет изогнутую форму. Когда температура в испарителе, с которым она непосредственно контактирует, опускается, давление в сильфоне падает, он перестаёт давить на пластину, и контакты размыкаются. В результате компрессор делает перерыв в работе. При увеличении температуры в испарителе давление газа повышается, сильфон начинает давить на пластину, контакты замыкаются и компрессор включается вновь.
Необходимая температура внутри холодильника задаётся вращением ручки регулятора, в результате чего достигается требуемая степень сжатия пружины. Чем меньше она сжата, тем меньшее давление внутри сильфона необходимо для замыкания контактов (то есть это будет происходить при более низкой температуре), и наоборот.
Где находится термостат?
Найти этот прибор очень просто. Механизм находится за ручкой, с помощью которой Вы устанавливаете необходимый температурный режим. Она может находиться как снаружи, так и внутри холодильника. Часто термореле располагается в небольшой пластиковой коробочке, прикреплённой к одной из стенок рефрижератора (как в марке Позис).
Если по каким-то причинам возникает сомнение в правильной работе термостата, его отсоединяют от холодильника и проверяют контакты с помощью мультиметра. Также стоит прислушаться, есть ли щелчок при передвижении небольшой пластинки, конец которой виден на корпусе прибора. Передвинуть её можно пальцем или подходящим инструментом. Щелчок является признаком работоспособности термостата.
Причины выхода из строя терморегулятора
В основном эти приборы перестают нормально работать после нескольких лет службы из-за физического износа. Наиболее вероятные причины поломки:
Нарушение герметичности корпуса сильфона, в результате чего вышла наружу часть фреона. Из-за этого невозможно обеспечить необходимые показатели давления.
Прогорание контактов.
Потеря герметичности соединения капиллярной трубки термостата с испарителем. Оно обычно обеспечивается с помощью клея или специального состава.
В любом из этих трёх случаев ремонт прибора нецелесообразен — слишком много мелких деталей. Легче просто его заменить. Такие механизмы продаются в специализированных магазинах. Иногда стоит отдать предпочтение более современному электронному варианту, чувствительным элементом в котором является резистор. Такие приборы позволяют более точно установить желаемую температуру.
Если у Вас возникли проблемы с терморегулятором, а также любые другие неполадки в работе холодильника — наша мастерская всегда готова осуществить недорогой и качественный ремонт у Вас дома в кратчайшие сроки! Всегда в наличии необходимые детали!
Олег Васильев — специалист по ремонту квартир и домов с большим портфелем реализованных проектов. Он разбирается в планировках, инженерных системах и современных материалах. На сайте делится практическими рекомендациями для качественного ремонта.
