Шлифовальный блок своими руками из доступных материалов

Самодельный ручной шлифовальный блок

Время от времени я игнорирую свои интуитивные инстинкты и покупаю что-то, что оказывается дерьмом. Это случается не часто, так как я не один для того, чтобы каждый новый гаджет на рынке был «разработан», чтобы либо экономить время, либо облегчать работу. Так что, хотя я чувствую себя немного обожженным после недавней покупки коробки с шлифовальными дисками, я не могу быть слишком жесткой для себя.

Шлифовальные диски на самом деле являются сетчатым экраном с липучкой на одной стороне и зернистостью на другой:

Как вы можете видеть, этот разорван на одном краю. Это первое, что я использовал, и я использовал его всего за 2 или 3 минуты, прежде чем он зацепился за край панели и разорвал его, делая его бесполезным.

На бумаге сетчатый диск, по-видимому, является идеальным решением для случайного орбитального шлифовального станка в плане сбора пыли. Однако эти диски слишком хрупкие и их легко порвать, поэтому они совсем не подходят для использования на машине, на которую они рассчитаны. Когда я впервые увидел их (я заказал их онлайн вместе с некоторыми другими расходными материалами), я предположил, что сетка была более толстой и жесткой, чтобы она не поддавалась скручиванию и зацеплению краев шлифуемой вещи.
Кроме того, хотя я уверен, что при использовании дисков такого типа действие по сбору пыли несколько улучшается, эта же пыль попадает в липучку на шлифовальной машине. Пыль забивает его и уменьшает сцепление с диском, что еще более усугубляет проблему разрыва. Диски на бумажной основе не имеют этой проблемы — у них есть отверстия для сбора пыли, которые совпадают с отверстиями в шлифовальной машине, и липучка остается чистой. Я считаю, что использование такого типа дисков существенно сократит срок службы липучки, сделав замену необходимой.

Во всяком случае, я мог бы отправить коробку обратно для возврата:

Но я считаю, что это, как правило, больше хлопот, чем стоит. Кроме того, в аналогичном порядке от этого же поставщика несколько лет назад они отправили коробку со 100 — 5 ″ дисками, когда я заказал 6 ″ диски. Когда я связался с их службой поддержки, они просто отослали новую коробку с 6-дюймовыми дисками, не возвращая 5-дюймовые. Так что, возможно, это карма.

Чтобы сократить свои потери, я подумал, что смогу сделать для них новый шлифовальный блок. И в качестве дополнительного бонуса, это также будет работать с шлифовальными дисками на бумажной основе, которые у меня есть — хорошие.
Начав с обрезки фанеры 1/2 ″ и обрезав ее до ширины 3-1 / 4 ″, я использовал сам шлифовальный диск в качестве шаблона, чтобы нарисовать кривые на концах и вырезать их на ленточной пиле . Я просверлил в середине отверстие диаметром 1/4 дюйма и утопил его для головки 2-дюймового винта с плоской головкой:

Затем я отрезал кусок фанеры 1/4 ″ длиной 5 ″ и шириной 3-1 / 4 ″, чтобы прижать края шлифовального диска, когда он наматывается на основание:

В середине также было просверлено отверстие 1/4 ″ для прохода зажимного винта.

Для ручки у меня был кусок ели 1-1 / 2 ″ x 1-1 / 2 ″, который я вырезал до 5 ″ в длину и просверлил частично с помощью бита форстнера 1-3 / 8 ″:

Я использовал торцовочную пилу, установленную на 45 градусов, чтобы сделать поперечные разрезы, чтобы удалить древесину около отверстия для доступа пальцами:

Обратите внимание на поддержку, чтобы поддержать короткий кусок для этого разреза. Эти порезы можно было бы сделать так же легко с помощью ручной пилы.

Придумав это, я установил на столе настольную направляющую для быстрой резки, чтобы вырезать канавки для пальцев по бокам ручки:

С этими вырезанными частями я мог склеить их. Я использовал эпоксидную смолу, чтобы приклеить болт к основанию (подробно показано на видео в нижней части этой страницы) и использовал то, что осталось, чтобы приклеить ручку к защитнику 1/4 ″:

Я также добавил блоки к концам, которые будут округлены позже. Это удерживает покровителя от скручивания:

Я оставил эпоксидную смолу, чтобы вылечить быстро и закончил шлифование и формирование следующим утром:

Я также сделал простую ручку с вдавленной в нее гайкой 1/4 ″:

Обычно я не рисую такой проект, но решил, что сделаю исключение для этого. Я установил на открытом воздухе и распылил часть ручки синий, а остальное серебро. После того, как краска высохла, я покрыл ее парой прозрачных слоев:

Собран, загружен с диска и готов попробовать:

И … это было не в восторге. Не сам шлифовальный станок — это было круто, а шлифовальный диск. После очень короткого использования он начал морщиться и растягиваться:

Не удовлетворенный! НО, снимая его, чтобы сориентировать его по-другому, я заметил, что липучки на задней стенке застряли на другом диске довольно хорошо, поэтому я решил попробовать кое-что.

Я вырезал двухстороннюю ленту и приклеил ее к основанию:

И вырежьте тот самый первый диск и приклейте его на ленту стороной с песком:

Попробовав это на этот раз, мы увидели огромное улучшение:

Еще лучше было бы слой настоящей липучки, но это, кажется, работает просто отлично.
Поскольку 5-дюймовые диски встречаются гораздо чаще, для создания такого размера все, что вам нужно сделать, это уменьшить размер деталей на 1 ″.

Самодельный шлифовальный станок по дереву своими руками

Заводской шлифовальный станок
Изготовление следует начать с изучения особенностей конструкции этого вида оборудования. Шлифовальный станок барабанного типа предназначен для обработки деревянных поверхностей, их выравнивания и удаления заусенец.

Устройство относится к виду плоскошлифовальных машин по дереву, которые выполняют функцию калибровки. Существует множество моделей и типов оборудования. Но главной задачей перед изготовлением агрегата своими руками является выбор оптимальной конструкции. Оптимальным вариантом является детальное ознакомление с заводскими аналогами и составление схемы изготовления на основе полученных данных.

Конструктивно станок должен состоять из следующих компонентов:

• корпус. К нему крепятся основные детали оборудования;
• силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
• шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
• устройство для изменения частоты работы вала двигателя;
• рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Дополнительно в барабанном шлифовальном оборудовании можно предусмотреть наличие механизма для удаления пыли и стружки из зоны обработки. Также рекомендуется делать рабочий стол с изменяемой высотой относительно рабочего барабана. Это позволит обрабатывать часть торца деревянной заготовки.

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Самодельный барабанный шлифстанок

Такой барабанный станок по дереву имеет специфическое, очень прикладное предназначение. Он не универсален и его, достаточно редкое, применение в обычных хозяйствах не способствует росту популярности. Относительно большая стоимость, габариты и сложность в предварительной настройке делают подобную технику бедной падчерицей среди «болгарок», дрелей и вибрационных машинок.

Иногда есть смысл сделать аналогичный настольный, шлифовальный станок своими руками, взяв за основу лёгкую серию барабанного оборудования Jet. Конструкция подобного самодельного, барабанного механизма не является сложной:

• станина и корпус основной, режущей части делается из многослойной фанеры или хорошего дерева толщиной от 10 до 20 мм;
• хорошо подходит для этих целей и двигатель от старой стиральной машины, разобранной своими руками; шкив остаётся на месте;

шлифовальный барабан самодельного станка изготавливается из пластиковой толстостенной трубы подходящего диаметра (как у Jet модели 10-20 Plus);

подающий, сделанный своими руками стол, со стороны подачи, крепят на рояльных петлях;

Так будет выглядеть самодельный, выполненный своими руками, шлифовальный станок по дереву рассмотренного в статье типа. Хотя, если честно признать, всё же опасно иметь дело с такими самоделками.

Виды шлифовальных барабанных станков

Барабанный станок по дереву с горизонтальной обработкой

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

• плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
• круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
• планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Как склеить шлифовальную втулку на шлифовальный барабан

Мастер-класс по изготовлению своими руками шлифовальных втулок на металлический или прорезиненный шпиндель шлифовальных барабанов для осцилляционно-шпиндельного шлифовального станка.

Шлифовальные втулки являются востребованным расходным материалом. Прекрасно, когда вы научитесь изготавливать их самостоятельно и перестанете зависеть от наличия втулок нужного диаметра и зернистости в магазинах.

В мастерской по производству деревянных игрушек шлифование заготовок занимает особую часть процесса производства.

Это очень ответственный и важный этап превращения заготовки в безопасную деревянную игрушку.

Нужно тщательно избавиться от всех острых краев, сгладить углы деталей, чтобы игрушка стала безопасной для ребенка и ее было приятно держать в руках.

Видео процесса можно посмотреть тут:

Пошаговый мастер-класс с фото.

Шлифовальные барабаны бывают различных диаметров, с обрезиненными или металлическими шпинделями, муфтовые и безмуфтовые.

Чем шлифовальные барабаны отличаются — это тема следующего мастер-класса.

Процесс изготовления шлифовальной втулки на шлифовальный барабан с металлическим шпинделем начинается с обклеивания самого шпинделя мягким пластиком.

Обычно, барабаны крупного и большого диаметра идут с обрезиненным шпинделем, а барабаны маленького диаметра имеют просто металлический шпиндель.

Обрезинивание способствует более «мягкой» шлифовке, лучше прижимается деталь и шлифоваальный материал.

В процесс обрезиненная поверхность.

Поэтому можно самостоятельно «обрезинить» металлический шпиндель для более комфортного шлифования заготовок.

Для этого нам понадобится мягкий пластик для детского творчества и двусторонний скотч:

1. Оборачиваем металлический шпиндель двусторонним скотчем, обрезаем излишки канцелярским ножом.

2. Снимаем защитную желтую оболочку.

3. Накатываем на мягкий пластик.

4. Обрезаем лишнее.

5. Прокатываем шпиндель с пластиком по ровной твердой поверхности.

Самостоятельное изготовление шлифовального станка

Самодельный барабан для шлифовки

Самая простая модель станка своими руками представляет собой дрель, которая монтируется на станине. Шлифовальные цилиндры вытачиваются из дерева и на их поверхности крепится наждачная бумага с требуемым показателем зернистости.

Но подобная конструкция имеет небольшой функционал. Для обработки средних объемов рекомендуется сделать оборудование по дереву по другому принципу. В первую очередь необходимо правильно подобрать силовой агрегат. Чаще всего применяют электродвигатель мощностью до 2 кВт и частотой оборотов до 1500 об/мин. Этим требованиям отвечают асинхронные модели, которые можно взять из старых бытовых приборов – стиральной машины или пылесоса.

Порядок изготовления самодельного станка.

1. Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
2. Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
3. Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
4. Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
5. Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

Самодельный станок

Во время работы оборудования неизбежно будет формироваться стружка и деревянная пыль. Можно усовершенствовать конструкцию, установив в зону обработки патрубок бытового пылесоса.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Процесс изготовления:

1. Изготавливаем из фанеры толщиной от 10 мм. площадку (станину) станка. 2. Высверливаем в площадке отверстия нужных размеров и по отметкам (показано в видео инструкции). 3. На станине фиксируем площадку под опорно центровочный подшипник. 4. Рассверливаем в площадке под подшипник отверстие (показано в видео инструкции). 5. Устанавливаем подшипник и фиксируем его прижимной планкой. 6. Изготавливаем из шайб фиксирующие втулки и устанавливаем их на станину. 7. Вырезаем из ЛДСП, с помощью корончатого сверла, диски для изготовления абразивного барабана. 8. Склеиваем диски, ждем полного схватывания клея, в нашем случае столярный клей, время до полного схватывания 24 часа. 9. Обрабатываем барабан, до получения ровной поверхности. 10. С помощью клея фиксируем на барабане шлифовальную шкурку. 11. Одеваем барабан на шпильку и фиксируем шпильку при помощи шайб и гаек. 12. Устанавливаем барабан на штатное место (фиксируем в подшипнике). 13. Устанавливаем наш агрегат в сверлильный станок (Показано в видео). 14. Производим тестовые испытания нашего шлифовального станка.

Предназначение станка, особенности эксплуатации

Подобные станки предназначены для основных и вспомогательных операций по шлифовке поверхностей изделий из дерева, пластиков и цветных металлов на производстве и в быту. А говоря простым языком — барабан (с закрепленной на нем шлифовальной шкуркой) крутится, и подводя и поворачивая к нему заготовку, можно получить именно то, что требуется. Наличие стола (опара для рук и заготовки) позволяет снимать хоть по 0,05 — 0,1 мм за проход. Или, если нужен большой съем — надавливаешь посильнее — снимаем вплоть до 0,6 — 1 мм за проход (на примере дерева типа дуба, клена). Величина подачи так же важна. По эксплуатации — проще попробовать самому, нежели описать словами. В сравнении с другим деревообрабатывающим оборудованием данный тип станков достаточно безопасен (фрезер, циркулярная пила): все движения легко контролируются, есть опора под заготовку, съем относительно небольшой, острых вращающихся частей нет.

Не пропустите: Лучшие УШМ 125 мм с регулировкой оборотов и плавным пуском для дома

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

Дисковый

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

• Опорную площадку с подставкой для электродвигателя.
• Подставку или рабочий стол.
• Диск под установку абразива с возможностью крепления на вал двигателя.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

1. Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
2. Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
3. Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
4. Изготовить устройство для перемещения «утюжка».
5. Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
6. Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Шлифовальный блок своими руками из доступных материалов

Видео: Шлифовальный блок своими руками – 22.02.2023

Шлифовальный блок своими руками из брусков и мебельной петли.

Последние новости – это нужно видеть

шлифовальный блок своими руками | бомж пародия на подошву rupes

Расточка блока своими руками.

Шлифовальный брусок своими руками DIY Sanding Block

Гаражный плоско шлифовальный станокКак просто “фрезернуть” головку своими рукамиГБЦ

Шлифовка головки блока цилиндров “своими руками” ГБЦ двигателя Z16SE Opel Astra G. 3А722 в деле!

Как шлифовать без пыли гипсовую шпаклевку. Терка для шлифования стен с пылеудалением своими руками.

Профильный шлифовальный брусок для торцов и кромок

Как отшлифовать Головку ГБЦ своими руками. ВСЯ ПРАВДА

Шлифовальный блок своими руками

Кузовной шлифок своими руками Sanding machine

ремонт двигателя Лучший способ ! шлифовка гбц головки блока цилиндров своими руками

Сделайте этот очень простой шлифовальный блок своими руками со встроенным пылесборником

ШЛИФОВАЛЬНЫЙ ЦИЛИНДР СВОИМИ РУКАМИ | Крутая самоделка

Шлифовка блока цилиндров своими руками. Шлифовальным кругом.

Шлифовальный блок с пылеотводом

Лучший шлифовальный блок?

Шлифовальный брусок своими руками

Шлифовальный блок. Сделать своими руками.

Ручной гибкий шлифовальный рубанок за 1$

Как сделать – Шлифки или бруски ручные для авторемонта своими руками

Видео о кладах и находках

ВСКРЫЛИ ПОЛ В ИЗБЕ 1800-Х ГОДОВ! ПОЛОН НАХОДОК. Поиск золота с металлоискателем / Russian Digger

Хозяева бросили дома, не подозревая что в их огородах. Коп поиск монет 2023

Обычный человек не поймет, ради чего все это#коп #поискмонет #копатели #металлоискатель #xp #deus

Шароконечный крест.

#КОП ПО ВОЙНЕ #ОНИ СБРОСИЛИ ЭТО В ХАЙЛИГЕНБАЙЛЬСКОМ Котле #копповойне #новинка #коп2023 #поиск #топ

Недавние находки

Заброшенные оборонительные сооружения – времен ВОВ

Такой сохранившийся объект – это настоящий свидетель далеких военных событий. Сегодня можно было бы этот бункер использовать для военно-патриотичес.

Раскопки старинных монет (видео)

Странные чувства испытываешь, когда смотришь видео про раскопки старины. С одной стороны, ну что тут. Читать >>>

Как Зинаида Михайловна попала на фрон и спасла 321 человека

Расскажу историю своей прабабушки, она прошла Великую Отечественную войну, при жизни ее застать не смог. Читать >>>

Находки времен второй мировой (видео от черных копателей)

Танк найденные в болоте и другие находки Черных копателей Читать >>>

Случайные находки

Портал посвященный находкам и артефактам. Фото и видео подборки.

© VooVo.ru 2018 | Вся информация взята из открытых источников!
Для РКН | Правообладателям

Самодельный шлифовальный станок по дереву своими руками

Заводской шлифовальный станок
Изготовление следует начать с изучения особенностей конструкции этого вида оборудования. Шлифовальный станок барабанного типа предназначен для обработки деревянных поверхностей, их выравнивания и удаления заусенец.

Устройство относится к виду плоскошлифовальных машин по дереву, которые выполняют функцию калибровки. Существует множество моделей и типов оборудования. Но главной задачей перед изготовлением агрегата своими руками является выбор оптимальной конструкции. Оптимальным вариантом является детальное ознакомление с заводскими аналогами и составление схемы изготовления на основе полученных данных.

Конструктивно станок должен состоять из следующих компонентов:

• корпус. К нему крепятся основные детали оборудования;
• силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
• шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
• устройство для изменения частоты работы вала двигателя;
• рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Дополнительно в барабанном шлифовальном оборудовании можно предусмотреть наличие механизма для удаления пыли и стружки из зоны обработки. Также рекомендуется делать рабочий стол с изменяемой высотой относительно рабочего барабана. Это позволит обрабатывать часть торца деревянной заготовки.

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Самодельный барабанный шлифстанок

Такой барабанный станок по дереву имеет специфическое, очень прикладное предназначение. Он не универсален и его, достаточно редкое, применение в обычных хозяйствах не способствует росту популярности. Относительно большая стоимость, габариты и сложность в предварительной настройке делают подобную технику бедной падчерицей среди «болгарок», дрелей и вибрационных машинок.

Иногда есть смысл сделать аналогичный настольный, шлифовальный станок своими руками, взяв за основу лёгкую серию барабанного оборудования Jet. Конструкция подобного самодельного, барабанного механизма не является сложной:

• станина и корпус основной, режущей части делается из многослойной фанеры или хорошего дерева толщиной от 10 до 20 мм;
• хорошо подходит для этих целей и двигатель от старой стиральной машины, разобранной своими руками; шкив остаётся на месте;

шлифовальный барабан самодельного станка изготавливается из пластиковой толстостенной трубы подходящего диаметра (как у Jet модели 10-20 Plus);

подающий, сделанный своими руками стол, со стороны подачи, крепят на рояльных петлях;

Так будет выглядеть самодельный, выполненный своими руками, шлифовальный станок по дереву рассмотренного в статье типа. Хотя, если честно признать, всё же опасно иметь дело с такими самоделками.

Виды шлифовальных барабанных станков

Барабанный станок по дереву с горизонтальной обработкой

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

• плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
• круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
• планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Как склеить шлифовальную втулку на шлифовальный барабан

Мастер-класс по изготовлению своими руками шлифовальных втулок на металлический или прорезиненный шпиндель шлифовальных барабанов для осцилляционно-шпиндельного шлифовального станка.

Шлифовальные втулки являются востребованным расходным материалом. Прекрасно, когда вы научитесь изготавливать их самостоятельно и перестанете зависеть от наличия втулок нужного диаметра и зернистости в магазинах.

В мастерской по производству деревянных игрушек шлифование заготовок занимает особую часть процесса производства.

Это очень ответственный и важный этап превращения заготовки в безопасную деревянную игрушку.

Нужно тщательно избавиться от всех острых краев, сгладить углы деталей, чтобы игрушка стала безопасной для ребенка и ее было приятно держать в руках.

Видео процесса можно посмотреть тут:

Пошаговый мастер-класс с фото.

Шлифовальные барабаны бывают различных диаметров, с обрезиненными или металлическими шпинделями, муфтовые и безмуфтовые.

Чем шлифовальные барабаны отличаются — это тема следующего мастер-класса.

Процесс изготовления шлифовальной втулки на шлифовальный барабан с металлическим шпинделем начинается с обклеивания самого шпинделя мягким пластиком.

Обычно, барабаны крупного и большого диаметра идут с обрезиненным шпинделем, а барабаны маленького диаметра имеют просто металлический шпиндель.

Обрезинивание способствует более «мягкой» шлифовке, лучше прижимается деталь и шлифоваальный материал.

В процесс обрезиненная поверхность.

Поэтому можно самостоятельно «обрезинить» металлический шпиндель для более комфортного шлифования заготовок.

Для этого нам понадобится мягкий пластик для детского творчества и двусторонний скотч:

1. Оборачиваем металлический шпиндель двусторонним скотчем, обрезаем излишки канцелярским ножом.

Читайте также: Выбор присадочного прутка и особенности аргонодуговой сварки (TIG) черной стали, нержавейки, алюминия, меди и ее сплавов, магния

2. Снимаем защитную желтую оболочку.

3. Накатываем на мягкий пластик.

4. Обрезаем лишнее.

5. Прокатываем шпиндель с пластиком по ровной твердой поверхности.

Самостоятельное изготовление шлифовального станка

Самодельный барабан для шлифовки

Самая простая модель станка своими руками представляет собой дрель, которая монтируется на станине. Шлифовальные цилиндры вытачиваются из дерева и на их поверхности крепится наждачная бумага с требуемым показателем зернистости.

Но подобная конструкция имеет небольшой функционал. Для обработки средних объемов рекомендуется сделать оборудование по дереву по другому принципу. В первую очередь необходимо правильно подобрать силовой агрегат. Чаще всего применяют электродвигатель мощностью до 2 кВт и частотой оборотов до 1500 об/мин. Этим требованиям отвечают асинхронные модели, которые можно взять из старых бытовых приборов – стиральной машины или пылесоса.

Порядок изготовления самодельного станка.

1. Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
2. Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
3. Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
4. Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
5. Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

Самодельный станок

Во время работы оборудования неизбежно будет формироваться стружка и деревянная пыль. Можно усовершенствовать конструкцию, установив в зону обработки патрубок бытового пылесоса.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Предназначение станка, особенности эксплуатации

Подобные станки предназначены для основных и вспомогательных операций по шлифовке поверхностей изделий из дерева, пластиков и цветных металлов на производстве и в быту. А говоря простым языком — барабан (с закрепленной на нем шлифовальной шкуркой) крутится, и подводя и поворачивая к нему заготовку, можно получить именно то, что требуется. Наличие стола (опара для рук и заготовки) позволяет снимать хоть по 0,05 — 0,1 мм за проход. Или, если нужен большой съем — надавливаешь посильнее — снимаем вплоть до 0,6 — 1 мм за проход (на примере дерева типа дуба, клена). Величина подачи так же важна. По эксплуатации — проще попробовать самому, нежели описать словами. В сравнении с другим деревообрабатывающим оборудованием данный тип станков достаточно безопасен (фрезер, циркулярная пила): все движения легко контролируются, есть опора под заготовку, съем относительно небольшой, острых вращающихся частей нет.

Не пропустите: Шлифовальные машины: описание и рекомендации по выбору

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

Дисковый

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

• Опорную площадку с подставкой для электродвигателя.
• Подставку или рабочий стол.
• Диск под установку абразива с возможностью крепления на вал двигателя.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

1. Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
2. Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
3. Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
4. Изготовить устройство для перемещения «утюжка».
5. Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
6. Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Шлифовальный станок своими руками

Данный станок задумывался как станок для обработки деталей из древесины, пластика и подобных мягких материалов, но, в итоге, данный шлифовальный станок отлично подходит для обработки металлических деталей.

Изготовление станка для шлифовки я начал с приобретения двигателя и конденсатора к нему. Двигатель нашел по объявлению – двигатель повышенной надежности на 2750 оборотов и 380 вт. Читайте далее как я собирал шлифовальный станок своими руками.

Какой конденсатор выбрать для шлифовального станка?

Конденсатор для него по расчетам должен быть порядка 25-30мкф, но практика показала, что с тяжелой насадкой на валу, двигатель не каждый раз стартует без пинка Поэтому позже я приобрел к нему второй конденсатор на 20мкф, т.е. суммарная емкость получилась 45 мкф. Этой емкости оказалось достаточно для легкого старта без моей помощи.

Какой емкости нужен конденсатор читайте в статье – расчет емкости конденсатора.

Далее я собрал электрику. Я удалил распределительную коробку двигателя и установил пластиковую коробку из магазина электрики – в нее поместились:

2 тумблера (второй на задней стенке для реверса вращения), клеммная колодка, и 1 конденсатор (второй притянул к коробке стяжкой снаружи). Обмотки двигателя соединил на 220В треугольником, как и полагается. Для получения реверса второй тумблер просто меняет местами 2 провода от двигателя.

Насадка на вал двигателя

Далее я заказал насадку на вал двигателя у токаря (забыл ее сфотографировать), она представляет собой цилиндр, надеваемый на вал электродвигателя с приваренной к ней квадратной пластиной из стали 3мм. В пластине просверлено 4 отверстия для крепления кругов с наждаком. Крепится насадка затягиванием болта в цилиндре, который заходит в шпоночный паз на валу двигателя.

Следующим этапом изготовления шлифовального станка своими руками было изготовление насадок – кругов из фанеры. Я использовал фанеру толщиной 15 мм. Круги диаметром 25 см вырезал простым электролобзиком, а затем уже ровнял на самом станке. В каждом кругу сверлил 4 отверстия для крепежных винтов, шляпки винтов утапливаются в фанеру так, чтобы можно было наклеить наждачку сверху, с другой стороны отверстия также немного рассверливаются более толстым сверлом так, чтобы шайба и гайка утапливались в фанеру и круг плотно прилегал к пластине насадки на валу двигателя. Круг крепится к пластине на валу за счет этих винтов – гайками с гроверными шайбами. Я изготовил 4 таких круга – на 3 наклеил наждак разной зернистости, а на 4-й – войлок для полировки. Наждак приклеил с помощью обычного клея ПВА. Замена наждачки производится путем отрывания старой наждачки от круга, что довольно непросто, в следующий раз попробую сделать это с нагревом. Но менять наждак приходится нечасто – примерно 1 раз в 3 месяца, все зависит от обрабатываемых материалов и количества работы, т.е. если вы будете постоянно обрабатывать сталь, то наждак придется менять часто, а если дерево, то когда круг засоряется, достаточно прочистить его – прикосновением железной щетки на включенном станке.

Как балансировать шлифовальный станок?

Далее круги нужно балансировать, иначе станок довольно сильно вибрирует при работе, я для балансировки использовал саморезы с прессшайбой с подложенными несколькими шайбами, балансировка осуществлялась определением самой тяжелой точки круга – если слегка крутануть круг на валу, круг остановится самой тяжелой точкой вниз – это значит что на самой верхней точке круга нужно крепить грузик (как в шиномонтаже :)). Вес груза добавляется до тех пор, пока круг не начнет останавливаться в любом другом положении.

А далее, если круг останавливается в одном и том же другом положении, значит нужно добавлять еще один груз, но это бывает редко – у меня такое было только у одного круга из 4-х, в остальных 3-х кругах было достаточно по одному грузу на круг. В случае правильной балансировки круг можно поместить в любой положение и он будет оставаться на месте. Заморез с балансирующими шайбами лучше смазать клеем, чтобы он не раскрутился и не вылетел со временем.

После балансировки кругов станок стал работать очень тихо – слышен только звук работы двигателя и свист воздуха, вибрация минимальная.

Далее была изготовлена полка-столик для деталей из стали 4мм шириной 8см. Крепление полки к верстаку осуществляется с помощью деталей из уголка 36х36 мм. Все крепления на болтах – подвижные с целью регулировки – есть возможность регулировать расстояние от круга – я оставил примерно 1мм, угол наклона столика к кругу – обычно использую 90 градусов, но можно и изменить угол, для этого нужно снять нижний кожух, но нужно это бывает редко.

На полку был изготовлен уголок, который устанавливается под углом 90 градусов к поверхности круга, что очень удобно для придания ровных граней заготовке. Этот уголок легко снимается, т.к. крепится к столику двумя болами-“барашками”.

Ну и позднее были изготовлены кожухи – кожух вокруг круга и вала двигателя из стали 1мм и кожух под рабочий столик, а также пропилено “окно” в верстаке, т.к. в будущем планируется еще изготовить третий кожух на “окно” под верстак для подключения пылесоса.

Ленточно-шлифовальный станок: изучаем и делаем своими руками

Ленточный шлифовальный станок используют в тех случаях, когда необходимо выполнить чистовую обработку деталей, то есть в качестве оборудования для осуществления финишных технологических операций. Чаще всего такие станки применяются в мебельной промышленности, с их помощью выполняют обработку деталей, изготовленных из древесины различных пород. Но использовать ленточно-шлифовальный станок можно и для обработки металлических деталей, для чего применяется лента с соответствующим абразивным материалом.

Области применения станка

Основными задачами, которые выполняет ленточный станок шлифовальной группы, являются: финишное выравнивание обрабатываемой поверхности, доведение уровня шероховатости поверхности до требуемого, доведение обрабатываемых поверхностей до уровня гладкости перед их покрытием лаком и другими отделочными материалами. Также ленточный станок применяется для устранения незначительных дефектов обрабатываемой поверхности: углублений, возвышений и заусенцев, обработки финишного покрытия: удаления наплывов грунтовки и лака, грата, шлифовки внутренних поверхностей, обработки закруглений на поверхности детали.

Вариант заводского производства, чертежи которого вполне можно использовать для создания аналогичного самодельного устройства.

Ленточный станок может быть использован для обработки деталей, изготовленных из различных материалов: древесины, простой и легированной стали, цветных металлов. Что удобно, обрабатывать при помощи ленточного станка можно детали, которые имеют различную форму: четырехугольную, круглую и плоскую. При помощи такого оборудования можно обрабатывать круглые и трубные детали, отличающиеся большим диаметром своего поперечного сечения.

Конструктивные особенности станка

Рабочим инструментом любого ленточного плоскошлифовального станка является лента, на поверхность которой нанесен абразивный порошок. Она выполнена в виде кольца и размещена между двумя вращающимися барабанами, один из которых является ведущим, а второй ведомым.

Рекомендации по направлению вращения ленты станка

Вращение на ведущий вал ленточного станка передается от электродвигателя, который соединен с ним при помощи ременной передачи. Скорость движения ленточного механизма можно регулировать, тем самым изменяя режимы обработки деталей. Лента плоскошлифовального станка может располагаться горизонтально или вертикально, а также под определенным углом, что допускают некоторые модели оборудования данной категории.

Выбирая модель ленточного шлифовального станка для обработки той или иной детали, важно учитывать длину поверхности, которую необходимо подвергнуть шлифовке. Намного удобнее обрабатывать на таких станках детали, длина поверхности которых меньше, чем длина абразивной ленты и рабочего стола. При соблюдении таких условий и качество обработки будет намного выше.

Самодельную версию станка не так уж и сложно реализовать в условиях домашней мастерской

Ленточный шлифовальный станок может иметь различное конструктивное исполнение: с подвижным и неподвижным рабочим столом, со свободной лентой. К отдельной категории относится широколенточное оборудование, особенность которого заключается в том, что их рабочий стол, являющийся одновременно и элементом подачи, изготовлен в форме гусеницы. В тех моделях оборудования, в конструкции которых предусмотрен рабочий стол, абразивная лента расположена в горизонтальной плоскости, а в оборудовании со свободной лентой, в котором рабочего стола не предусмотрено, она может иметь различное пространственное положение.

Обязательным конструктивным элементом любого ленточного шлифовального станка, в том числе и настольного, является вытяжное устройство, которое необходимо для удаления пыли, в большом количестве образующейся в процессе обработки. Как профессиональный, так и любой самодельный шлифовальный станок, использующийся в домашней мастерской или гараже, приводится в действие от электрического двигателя.

Принцип работы

К основным параметрам работы ленточного шлифовального станка относятся скорость подачи и усилие, с которым лента прижимается к обрабатываемой детали. Такие параметры, как степень зернистости абразивной ленты, следует выбирать в зависимости от того, из какого материала изготовлена обрабатываемая деталь, а также от степени шероховатости, которой должна обладать поверхность обработанного изделия.

Характеристики обрабатываемого материала, в частности, его твердость, в первую очередь влияют на то, с какой зернистостью следует выбирать абразивную ленту. Режимами обработки, которые напрямую связаны между собой, являются скорость подачи и усилие прижима ленты. Так, если проводить шлифование на большой скорости, но с незначительным усилием прижима абразивной ленты, то некоторые участки поверхности детали могут оказаться необработанными. Если же, наоборот, увеличить усилие прижима и снизить скорость подачи, то можно столкнуться с тем, что на отдельных участках обрабатываемой поверхности могут появиться прожоги и почернение материала.

Еще одна вариация станка — вид со стороны рабочей поверхности ленты

На результаты шлифовки оказывает влияние и то, насколько качественно склеена абразивная лента. Чтобы получить высокое качество обработки и не столкнуться со сбоями в работе ленточного станка, не следует использовать абразивные ленты, которые склеены неправильно или имеют надорванные края. При надевании ленты на валы оборудования следует располагать ее так, чтобы конец шва, лежащий внахлест, не задирался об поверхность обрабатываемой детали, а проскальзывал по ней. Подробнее о склеивании ленты в видео ниже.

Любой, в том числе ручной шлифовальный станок должен предусматривать возможность регулировки натяжения ленты, что обеспечивается за счет перемещения подвижного вала, который не является приводным. Натяжение ленты — очень важный параметр, при выборе которого следует руководствоваться правилом «золотой середины». Если ленту шлифовального станка натянуть слишком сильно, то это может привести к ее разрыву в процессе работы, а слишком слабое ее натяжение является причиной проскальзывания и, как следствие, ее чрезмерного нагрева. Основной характеристикой для определения степени натяжения ленты является стрела ее прогиба, которую замеряют при легком нажатии на ее поверхность в натянутом состоянии.

Ручной ленточный станок шлифовальной группы может обслуживаться одним оператором, который перемещает рабочий стол с обрабатываемой деталью и проворачивает его так, чтобы подвести под абразивную ленту все участки ее поверхности.

Как сделать ленточно-шлифовальный станок

Многие домашние мастера и профессионалы задаются вопросом, как изготовить шлифовальный станок своими руками. Причина возникновения такого вопроса достаточно проста: высокая стоимость серийного шлифовального оборудования, окупить которое при нерегулярном использовании не всем под силу. Для того чтобы сделать такое оборудование, понадобится несколько основных составляющих: электродвигатель, катки и надежная станина. Естественно, не будут лишними чертежи такого устройства или его фото. Также в конце статьи можно посмотреть ролики по сборке ленточного станка своими силами.

Двигатель для ленточного шлифовального оборудования найти несложно, его можно снять с отслужившей свой срок стиральной машинки. Станину придется сделать самостоятельно, для этого можно использовать лист металла с размерами 500х180х20 мм. Одну сторону станины следует обрезать очень ровно, так как к ней необходимо будет крепить площадку, на которой будет смонтирован электродвигатель. Площадку для электродвигателя также следует сделать из листа металла с размерами 180х160х10 мм. Такую площадку нужно закрепить к станине очень надежно при помощи нескольких болтов.

Еще один вариант исполнения станины

Эффективность ленточного шлифовального станка напрямую зависит от характеристики электродвигателя, который на нем установлен. Если вы собрались сделать шлифовальный станок своими руками, то вам вполне подойдет электродвигатель с мощностью 2,5–3 кВт, развивающий порядка 1500 оборотов в минуту. Для того чтобы при использовании такого двигателя шлифовальная лента перемещалась со скоростью 20 м/с, барабаны должны иметь диаметр порядка 200 мм. Что удобно, если подобрать двигатель с такими характеристиками, то вам не потребуется делать редуктор для своего шлифовального станка.

Ведущий вал соединяется с валом электродвигателя напрямую, а второй — ведомый — должен свободно вращаться на оси, которую устанавливают в подшипниковые узлы. Чтобы абразивная лента более плавно касалась поверхности обрабатываемой детали, участок станины, на котором устанавливается ведомый вал, следует выполнить с небольшим скосом.

Сделать валы для ленточного шлифовального станка с минимальными финансовыми затратами можно из плиты ДСП. Просто нарезаете из такой плиты квадратные заготовки размером 200х200 мм, сверлите в них центральные отверстия и пакетом с суммарной толщиной 240 мм насаживаете их на ось. После этого вам останется только проточить полученный пакет и сделать из него круглый вал с диаметром порядка 200 мм.

Чертежи и подробный разбор некоторых деталей станка, выполненного из дерева.

Ленточно-шлифовальный станок из дерева (нажмите, чтобы увеличить)

Механизм регулировки наклона стола Блок пластины Натяжитель ленты Станок в сборе

Чтобы лента располагалась строго посередине вала, диаметр его центральной части должен быть на 2–3 мм больше, чем по краям. А чтобы исключить проскальзывание ленты на барабане, необходимо намотать на него слой тонкой резины, для чего можно использовать старую шину от велосипедного колеса, предварительно разрезав ее вдоль всей ее длины.

Шлифовальная лента для такого станка, оптимальная ширина которой должна соответствовать 200 мм, делается из обычного наждачного полотна. Стандартное полотно разрезается на полосы требуемой ширины, а из них уже клеится абразивная лента. Следует иметь в виду, что материал клеится встык, для этого с обратной стороны подкладывается плотная материя, которая и укрепит полученный шов. На свойства такого шва большое влияние оказывает клей, он должен быть очень качественным, тогда материал не порвется по шву после недолгого использования.

Еще несколько вариантов изготовления ленточно-шлифовальных станков можно увидеть на видео ниже.

На самодельном ленточном шлифовальном станке можно не только обрабатывать изделия из древесины, но и использовать его для заточки различного инструмента: стамесок, секаторов, ножей, топоров и др. Кроме этого, на таких станках можно обрабатывать детали, которые имеют криволинейную поверхность.

Разбор мотора и ремонт ГБЦ.Часть 6. Ручная шлифовка Блока Цилиндров.

Предисловие.
Всем привет!Хотелось бы сказать большое спасибо тем-кто спрашивает меня о том восстановил ли я мотор?Всё ли впорядке?Куда пропал?! И большое спасибо всем, что зашли в мой БЖ просто почитать

С момента последней записи (№5) прошло больше 1,5 месяцев, многие думают, что за этот период-можно всё установить и ездить-но я не ищу лёгких путей!

Пообщавшись с людьми, мне посоветовали проверить блок цилиндров на плоскость: “Всё равно же разобрал!Нужно всё проверить !” Сказано-сделано.Чистим поверхность Блока от заводского герметика и нагара.
Я использовал очиститель для карбюратора.

Смотрим, поверхность блока-фрезерованная(грубовато)
Смотрим четвёртый цилиндр

Риска на “хоне” цилиндра-абсолютно не торчит, не задирает поверхность-видимо сказывается перегрев год назад.(Масло-не жрало)
Смотрим чуть выше-последние отверстия- не нравятся тёмные пятна вокруг них-явный след ОЖ.
Пробуем проверить поверхность линейкой и щупом ( 0,05)-проходит. Я первый раз проверял-не совсем правильно. Правильно поставить линейку на ребро и проверить зазор.Зазор всё равно есть! 0,05мм-проходит, но с трудом.
Шлифовать надо- а это разбор полный! А это минимум сборка только летом!
Поискал в интернете-ручная шлифовка-это наш метод.
Остальные манипуляции я провожу на свой страх и риск и не советую так делать-но учиться как-то надо.
Закупка
— Шлифовальный круг на 200мм-его вполне хватит в отличие от 400мм-он стоит всего 350р, против 2000!Лучше 2шт купить.
— Штифты установочные гбц змз 406 (2шт) (406.1003085)
— Тряпки и картон плотный
— Краска маркер
— Литол
Подготовка к шлифовке
— Удаляем втулки(установочные штифты) с блока
— Защищаем цилиндры от пыли и грязи + хорошо бы защитить цепь грм и отверстия для болтов

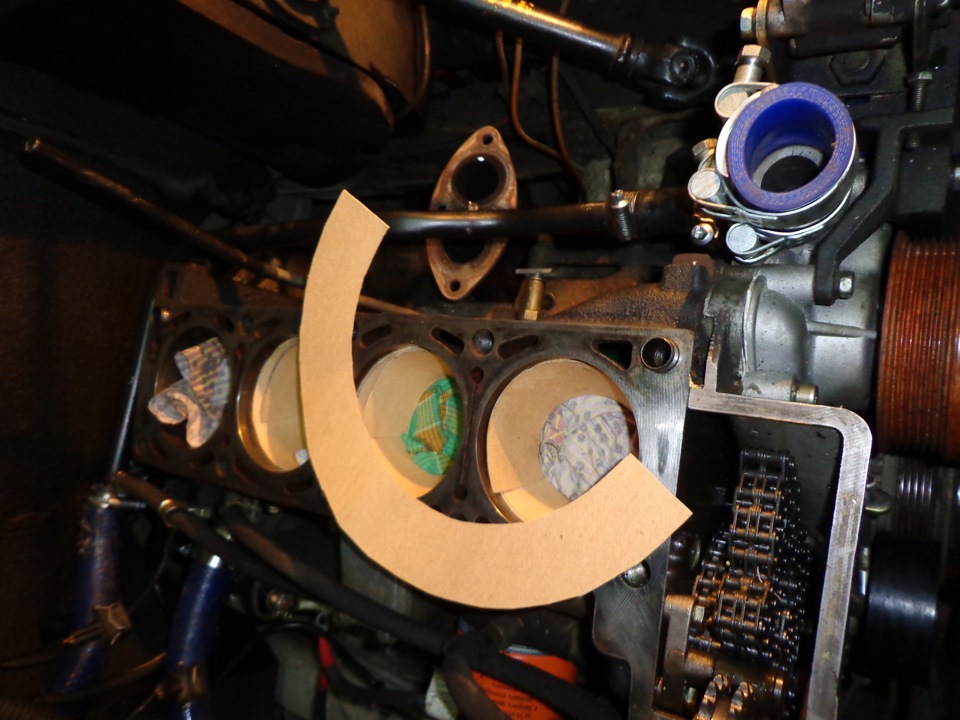

Кладём вниз тряпку(чистую) или чистящую салфетку.Далее режем картон полукольцами и вставляем в виде усечённого конуса в отверстия.

Между картоном и цилиндрами есть небольшой промежуток-очень нужно защитить его от попадания пыли-смазываем его литолом

Шлифуем кругом, совершая круговые и поступательные движения вперёд и назад. Крутить круг нужно, чтобы была ровная поверхность как на круге, так и на блоке.Торопиться не нужно, давить нужно слегка, но усердно.

Так это продолжается 3 часа(с небольшими перекурами минут 5-10)…Переодически проверяем поверхность линейкой.
Ещё 1 час…
Есть ещё один способ проверки поверхности и выявления неровностей. Мажем краска-маркером и быстро размазываем краску на поверхности, подходящей картонкой, как шпателем.Слой должен быть не толстым!Иначе забьется круг!

Обратите внимание на почти уже шлифованную поверхность в отличие от заводского. И песок от камня внизу на тряпке.
Красим ещё раз-проверяем кругом. Ещё раз красим-проверяем.Явных провалов-нет. Проверяем линейкой-щуп не лезет!

Шлифуем…В районе четвёртого цилиндра был небольшой провал-продолжалась такая “экзекуция” около 5 часов( в общей сложности)

Аккуратно удаляем чистыми тряпками почти чёрный литол… снимаем картон…убираем тряпку.Вытираем поверхность цилиндра и убираем всю грязь.Надеемся что песчинки не попали во внутрь.
Смазываем чистым маслом цилиндр. Прокручиваем коленвал и смотрим на поведение цилиндров-если всё в порядке — радуемся.

За 5 часов у меня получилось убрать сильные провалы.Даже те места где ОЖ пробила путь.Поверхность гладкая и ровная на 98-99 %

P.S. Я не призываю к действию, чтобы так делал кто-то. Да я усложняю “элементарный процесс”.Но я хочу быть уверен в себе и в своем авто.
Для меня это своего рода эксперимент над машиной и над собою. Согласитесь, фрезерованная поверхность блока, непонятно какого качества литьё ГБЦ и вообще само заводское качество и качество “лучшего сервиса города”-где “косячат” за ваши же деньги-заставляет задуматься о том сколько движок протянет и так ли плох “дедовский метод”.

Скоро будет обзор-сравнение: металлической прокладки ГБЦ (Евро-3), метало-паронитовой(“бутерброд”) прокладки (Esra) и обычной.
