Фильтры для системы отопления частного дома, какой лучше купить?

Обзор фильтров для отопления: конструкция, виды и установка

Доступный, легкий в установке и нетребовательный в обслуживании фильтр для отопления улучшает функционал всей системы, существенно увеличивает безаварийный период эксплуатации, уменьшает расходы, сопутствующие обогреву жилья.

Зачем нужны фильтры для системы отопления?

В качестве теплоносителя используется либо чистая вода, ибо имеющая химические присадки. Жидкая среда становится причиной коррозии металлических компонентов тепловых трасс – разводок, арматуры, радиаторов. Частички ржавчины попадают в поток, циркулируя вместе с теплоносителем. В зонах узких проходов, изменения направления, неровностей неизбежно образуются пробки – скопления мелких загрязнителей.

В результате можно заметить неравномерный нагрев радиаторов, из-за неполноценного обмена среды приходится увеличивать мощность котла. Мигрирующая грязь негативно сказывается на работе центробежного насоса, приводит к выходу его из строя. Также опасны засоры, возникающие в теплообменнике котла.

Фильтрующие устройства представляют собой точки сбора, задерживающие грязь и мусор, позволяющие оперативно и без дополнительных материальных затрат вывести из теплоносителя все инородные компоненты. Преимущества применения рассматриваемых узлов:

защита дорогостоящего котла и насоса от преждевременного износа,
исключение необходимости в частой замене теплоносителя,
избавление от процедуры промывки системы,
обеспечение максимальной теплоотдачи радиаторов,
уменьшение гидравлического сопротивления в регулировочной арматуре, фитингах, трубах, соединительных узлах.

В результате рационализируется работа насоса и котла, снижается их энергопотребление.

Конструктивные особенности оборудования

В фильтрах для системы отопления применяются следующие методы отделения примесей:

устройства-отстойники базируются на гравитационных силах – при уменьшении скорости потока наблюдается оседание твердых частиц,
в сетчатых вариациях вода проходит через ячейки заданного размера. Все, что крупнее этих отверстий, остается в фильтре,
в магнитных моделях действующий элемент притягивает к себе металлическую окалину и аналогичные по составу частицы.

Самые простые грязевики-отстойники представляют собой цилиндрический корпус с двумя патрубками, снизу находится фланцевая заглушка. В полости находятся перемычки, которые меняют направление потока воды. Магнитные модели уменьшают интенсивность образования накипи на внутренних поверхностях.

Современные фильтры для очистки воды в системе отопления сочетают в себе 2 или все принципы обработки среды.

Разновидности фильтров для системы отопления

Самой обширной классификацией является выделение двух категорий:

Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.

На фото фильтр тонкой очистки для системы отопления

Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.

Латунные сетчатые косые устройства

Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.

Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.

Чугунные косые магнитные модели

Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.

На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50

Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.

Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

Фланцевые магнитные фильтры для системы отопления

Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.

При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки.

Абонентские грязеуловители

Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.

На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.

Установка фильтра в систему отопления

Трубопроводы среднего и малого диаметра (именно их принято использовать при обустройстве автономного теплоснабжения) оснащаются муфтовыми фильтрами. Такие изделия имеют с обеих сторон зоны с резьбой. На корпусе имеются шестигранники, используемые для заведения ключа при сборке или демонтаже – рожкового, газового, разводного.

Способы установки фильтра в систему

Если эксплуатируются трубы большого диаметра, здесь подразумевается фланцевое соединение с применением уплотнительного кольца, которое обтягивается болтами. Монтаж достаточно трудоемкий, но снять этот компонент легко – не придется разбирать целый участок разводки.

Фильтры, устанавливаемые «наглухо», имеют с обеих сторон патрубки с фаской, предназначенной для выполнения сварного шва. Они имеют несъемное исполнение, встречаются все реже ввиду непрактичности и сложности замены.

Особенности обслуживания и очистки

Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.

Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.

Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.

Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.

Очистка теплоносителя продлевает срок службы котла. Специализированное оборудование предотвращает образование накипи, засорение протоков. Обзор предложений в соответствующем сегменте рынка поможет купить фильтр для системы отопления частного дома без ошибок. Тщательная подготовка проекта уменьшит затраты при покупке и в процессе эксплуатации.

Выбираем фильтр для очистки воды в системе отопления частного дома

Специальной обработкой жидкости блокируют формирование кальциевых отложений. Эта предосторожность предотвращает засорение:

· каналов первичного и вторичного теплообменника;

· крыльчатки циркуляционного насоса;

Самые большие неприятности сопровождаются накоплением накипи в рабочей зоне. Пористый слой замедляет нагрев жидкости, препятствует передаче тепла. В таких условиях чрезмерная температура может разрушить функциональный узел. Нарушение параметров технологического цикла сопровождается увеличением расхода газа. Частая работа электромагнитного клапана ускоряет износ.

Промывку производители рекомендуют выполнять за весь срок службы котла не более 3-4 раз. Кислота разъедает металлические детали, активизирует коррозийные процессы. Установка защитного оборудования намного дешевле по сравнению с очисткой и ремонтами.

В процессе эксплуатации частицы накипи, ржавчина и другие нерастворимые примеси засоряют систему. Поэтому дополнительно устанавливают грязевые фильтры.

Грубой очистки

Для удаления крупных частиц (>100 мкм) применяют сетчатую преграду перед насосом или в обратной магистрали. При выборе места установки обращают внимание на удобство обслуживания.

Если конструкцией фильтра предусмотрена промывка без разборки, выходной клапан можно подсоединить к сливу в канализацию.

Половолоконный

Магистральный фильтр грубой очистки не задерживает мелкие примеси. Электромагнитный преобразователь блокирует образование накипи, однако не очищает воду. Проблему тонкой фильтрации со степенью от 0,01 мкм решают с помощью половолоконной мембраны Акварис.

Под этим брендом выпускают установки с производительностью от 1000 л/час. Этой скорости обработки достаточно для удаления вредных примесей в системе отопления крупного объекта недвижимости. Задержанные загрязнения удаляют периодической промывкой вручную за 5 минут. Производитель установил продленный до 48 месяцев срок службы мембран и ресурс – до 500 000 литров. Все изделия оснащают прочным корпусом из нержавеющей стали с патрубками для подсоединения к магистральным трубопроводам и к сливу в канализацию.

Электромагнитный

Изделия этой категории выбирают с учетом рекомендаций производителя, отзывов опытных специалистов. Некоторые модели малой мощности надо устанавливать, как можно ближе к зоне нагрева. Следует соблюдать ограничения по допустимому уровню жесткости на входе.

Электромагнитный фильтр преобразователь (типа АкваЩит) действует эффективно, если генератор создает сигнал в широком диапазоне частот. Сформированное поле в этом случае оказывает влияние на крупные и мельчайшие частицы. При увеличении мощности происходит разрушение старых отложений в трубопроводе. Такие модели дополняют фильтром грязевиком, чтобы задержать механические примеси.

Высокочастотное поле с большой амплитудой сигнала увеличивает внутриклеточное давление, уничтожает микроорганизмы. Эту особенность можно использовать для обеззараживания жидкости.

При выборе аппарата следует проверить конструктивные особенности, гарантии производителя. Надежную технику выпускают с хорошей защитой от влаги (пыли) по стандарту IP68. В таком исполнении преобразователь работает без поломок более 20 лет при постоянном включении.

Фильтры для воды для газового котла отопления

Минимальная цена локального средства защиты увеличивает привлекательность покупки. Однако в этом случае накипь будет повреждать запорную арматуру, другую подключенную технику. Общая подготовка жидкости стоит дороже. Но после умягчения воду можно использовать без опасений.

Полифосфатный

В этой технологии пользуются свойством солевых соединений полифосфорных кислот и металлов связывать ионы кальция и магния. После преобразования вредные примеси не способны формировать накипь. Реагенты засыпают в прозрачную колбу с крышкой – аналог типового магистрального фильтра. Самые дешевые модели полифосфатного фильтра создают из пластика. В отдельных изделиях устанавливают металлические вставки с резьбой для подключения к магистрали.

Полифосфатный фильтр воды для газового котла отопления устанавливают на расстоянии 40-50 см перед защищаемой зоной. Рекомендуется выполнять регулярный осмотр для своевременного пополнения загрузки. Даже за один день работы питание жесткой водой создает тонкий слой накипи на стенках теплообменника. Впоследствии к шероховатой поверхности прочно присоединяются загрязнения.

Ионообменный

Для реализации проекта с применением этой технологии покупают:

· основную колонну (80-100 л);

· емкость для регенерационного раствора;

· управляющий блок с электромагнитными клапанами;

· соединительную и запорную арматуру;

· катионит, таблетированнyю соль натрия.

Можно собрать оборудование из отдельных блоков либо приобрести готовый комплект. Производители выпускают компактные модели в кабинетном исполнении, которые стоят на 50-100% дороже по сравнению с типовым набором.

Для работы с этой технологией надо выполнить предварительную подготовку воды. Удаляют сульфиды, нефтепродукты, песок и другие вредные для ионообменных смол примеси.

Фильтр на обратку отопления

Модель для этой части системы выбирают с учетом температуры теплоносителя. При корректной настройке этот параметр не превышает +40°C.

Тонкой очистки

Для задержания мелких примесей выбирают устройство с фильтрационной способностью 5-100 мкм. Применяют объемные наполнители, специализированные засыпки. При выборе фильтра тонкой очистки на отопление на обратку следует учесть отмеченные температурные ограничения.

Читайте также:

Укладка ламината на старый линолеум

Аналогичным образом проверяют соответствие загрузки.

Грязевик

Простой фильтр грубой очистки системы отопления стоит недорого. В типовом исполнении сетка пропускает фракции с размерами от 400 до 1000 мкм. При засорении давление на выходе уменьшается. Для восстановления рабочего состояния выполняют разборку с промывкой. Серийные изделия этой категории рассчитаны на температуру до +125°C.

Фильтр для циркуляционного насоса отопления

Специальную защиту от накипи (механических примесей) следует предусмотреть, если насос устанавливают отдельно от котла. Фильтр для очистки воды в системе отопления выбирают с учетом размеров резьбовых соединений. При регулярной очистке такие изделия не оказывают сильное влияние на давление.

Магнитный

Рабочие элементы этой конструкции создают из нескольких постоянных магнитов (от 3 до 6 пар), которые размещают последовательно с противоположным направлением полюсов. Задержание ржавчины и других частиц металла является вторичной функцией. Основное назначение – защита от накипи.

Магнитный фильтр менее эффективен по сравнению с преобразователем, который оснащен генератором. Он предотвращает образование накипи при жесткости до 6 мг-экв/л. Такое защитное устройство устанавливают на небольшом расстоянии от камеры сгорания котла. Дальность действия в официальных инструкциях не указана. Специалисты рекомендуют дистанцию не более 1-1,5 м.

Фильтр отстойник

В конструкции этих устройств есть отвод, который предназначен для накопления отделенных из потока механических примесей. Для упрощения обслуживания фильтр перед насосом покупают с ручным клапаном. Присоединение этого выхода к сливу в канализацию позволяет выполнять промывку без разборки. Процедуру можно автоматизировать, если добавить в комплект оборудования клапан и электромагнитный привод.

Какой лучше купить и установить?

При выборе фильтра для очистки воды в системе отопления внимательно изучают официальные данные на сайте производителя или в сопроводительной документации. Кроме размеров следует учесть количество механических примесей в нормативном объеме воды.

Некоторые взвеси (коллоиды) проходят через сетку, поэтому для их отделения следует применить соответствующую преграду. Мельчайшие частицы можно укрупнить с применением реагентной или электромагнитной флокуляции. После такой обработки применяют стандартный фильтр грязевик.

По исходному уровню загрязненности выбирают оборудования для умягчения или защиты от накипи. Действенность устройств определяется особенностями технологии. Следующие данные по сохранению эффективности помогут сделать правильный выбор (максимальная концентрация солей жесткости в мг-экв/л):

· постоянные магниты – 6;

· полифосфатная обработка – 5;

· ионный обмен – 14;

· электромагнитное преобразование – 21.

Фильтр тонкой очистки для системы отопления не способен задержать растворенные соединения кальция и магния.

Фильтр на отопление.

Нужен совет. В частном доме, закрытая система отопления, циркуляция насосом. Радиаторы чугунные. С них понемногу летит ржавчина и попадает в насос, сначало он шумит, потом клинит. Если воду в системе сменить, на год хватает, но операция трудоемкая. Хочу поставить фильтр перед насосом, но нет знаний какой нужен, какие модели и прочее. Если кто сталкивался, то буду рад любой информации. Вычитал в инете что ставят и очень помогает, но конкретики ни какой.

Комментарии 111

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

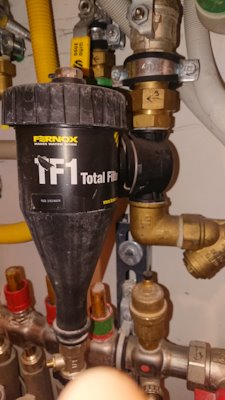

Такой стоит у меня. На магнитах. Погугли по модели, будет всё ясно.

Красный с красной колбой выдержит горячую воду, а синий, белый и прозрачный не выдержит, радует сделаны они из разных материалов.

Если всё-таки решите заморочится с антифризом имейте в виду в большинстве своем вся эта жижа подлежит замене каждые 5 лет. Данный фильтр установлен в системе из пластиковых труб и алюминиевых радиаторов.

Есть у компании Valtec фильтр грубой очистки VT.384.N.04 в своей конструкции он имеет магнит данное устройство решит вашу проблему, также имеются самопромывные фильтра VT.389.N.05 для очистки фильтрующего элемента не требуется инструмент. Если решите заморочится по феньшую перед установкой фильтров промойте систему ОЭДФ кислотой Оксиэтилидендифосфоновая кислота используется: в качестве ингибитора солеотложений в нефтедобывающей промышленности; а также
в качестве ингибитора солеотложений для систем горячего водоснабжения с открытым водозабором
в качестве комплексообразующего реагента, ингибитора солеотложений в водооборотных системах охлаждения промышленных предприятий и тепловых электростанций, в замкнутых системах теплоснабжения, в системах горячего водоснабжения, а также в качестве реагента для отмывки солеотложения на различных промышленных объектах.

Есть идея… Видел на просторах Ютуба видос где к банке с ржавой водой прикладывают окуенный ниодиевый магнит … После чего вода становится чистой.
Воду менять не советую т.к. знаю наверняка что свежая вода наделает много проблем из за содержания кислорода в ней. Видел не раз в модных домах Лондона и парижу установки которые отделяют из воды отопления кислород.
Так что вонючая вода это есть хорошо. А с магнитом проведите эксперимент

Поддерживаю. Дом в частном секторе, отапливаем котлом с естественной циркуляцией. уже лет 20 не меняли, только доливаем в начале сезона. Металл весь целый.
А живу в поселке в котором забор воды берется из питьевого озера, горячая вода в квартирах берется из батарей отопления (грязная ржавая), в свою очередь никаких удалений кислорода ни до котельных ни после нет и не было. Так вот металлические трубы прогнивают с периодичностью в два три года. латают их кусочками, что в квартирах, что магистрали. в общем есть работа для сварщиков. и много. Кислород в воде это зло.

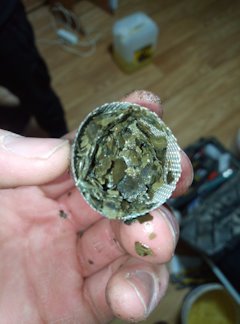

много лет перед насосом стоит обычный (как на картинке) раз в год чищу, проблем нет

Я не сантехник, но по моему тут несколько вопростов, во первых воду стоит залить или дисцилят или договорится с кем то у кого есть осмос и набрать у него.
Еще лучше посмотреть подходящие под конкретную систему антифризы и хотя бы разбавить его в какой то пропорции, они так же борятся с ржавчиной.
А что касаемо фильтра, есть предназначеные для горячей воды, как правило они красные/черные или металические.
И фильтры зля них тоже специальные, либо сетки либо нитка либо полипропилен, но не те что для холодной воды.
А лучше конечно обсудить это все с профи.

Да, вы не сантехник. Обычно заливают воду 1 раз, и через какое-то о время в ней всё что может прореагировать реагирует и дальше ничего особенно не меняется.

По антифризам там много проблем. Антифриз химическт активный, разъедает резинки, более активный с металлом. Его применяют когда уже точно надо замораживать.

Дистиллят/осмос, это да, вреда не будет… Но есть 1000 систем работают на обычной воде.

Понятно что можно и на воде.
Но по моему проще все же один раз сделать как надо, чтоб подом не переделывать.
Антифризы вроде в массе своей нацелены наборьбу с ржавчиной и окислением, там идут присадки, только одни типа покрывают все пленкой, которая все защищает, другие наоборот реагируют с ржавчиной.
Это что касаемо авто по крайней мере.
В сантехнике повторюсь не асс.
Слышал что некоторые котлы прямо запрещают использование антифризов.
Но вроде и в тех что для отопления идут присадки от корозии, накипи и тп.
У сестры дом, там стоит газовый котел и залит антифриз, 15 лет полет нормальный.
Знаю что у нас в в центральном отоплении тоже какая то жижа залита, зеленая, похожа антифриз.
Так когда менял батареи в доме 73 года постройки, трубы внутри как вчера с завода выглядят.

Вот описание первого попавшегося

Содержит сбалансированный набор ингибиторов коррозии и пакет высококачественных многофункциональных присадок для защиты стали, чугуна, меди, латуни, дюралюминия;
Не содержит нитритов, аминов и фосфатов;
Не замерзает при температурах до -20˚С;
Предохраняет от коррозии отопительное оборудование;
Не портит уплотнения;
Устраняет образование накипи и отложений на поверхностях отопительного оборудования;
Температура кипения +120˚С;

Когда в системе залита вода, то отсутствует кислород и корозия не развивается. Уже 30 лет стстема работает на воде и нет никаких проблем.

Вот описание первого попавшегося

Хотел кинуть ссылку на видео, но не могу его найти. Точно помню канал “будни сантехника”. Там Виталян рассказывал/показывал рассохшиеся уплотнительные резинки и протекающие радиаторы от антифриза.

Обзор фильтров для систем отопления: грязевых, магнитных, отстойников

Перепады температур и давления в системе отопления являются основными факторами ржавления труб и стальных элементов. Это приводит к засорению воды, что ухудшает состояние радиаторов, теплообменника котла и т.д. Во избежание этого необходимы фильтры для системы отопления: грязевые, магнитные, отстойники и подобные им компоненты.

Актуальность установки фильтров отопления

Что еще является причиной изменения состава теплоносителя? Во-первых — подключение узла подпитки к центральному водопроводу. В этом случае грязевые фильтры для отопления будут задерживать большую часть примесей.

Помимо этого существует другой фактор появления инородных элементов в воде. Даже в тщательно дистиллированном теплоносителе есть определенный % минеральных добавок. Во время повышения температуры он выпадает в осадок, формируя известковый налет на трубах. При достаточно интенсивной циркуляции часть его попадает в воду в виде частиц достаточно большой фракции. Установленный фильтр для системы отопления будет задерживать их, тем самым оставляя параметры системы на должном уровне.

Из каких фильтрующих элементов должна состоять автономная система отопления?

Предварительная грубая очистка. В обязательном порядке устанавливается при подключении к центральному водопроводу для подпитки системы. Оптимальная модель — фильтр отстойник в отоплении, в колбу которого собираются все инородные компоненты;
Тонкая очистка. С ее помощью можно задерживать продвижение небольших частиц, размер которых менее 100 мкм;
Дополнительные магнитные фильтры для отопления. На их стенках, изготовленных из ферримагнитного сплава, остаются металлизированные частицы – ржавчина, сколы от труб и т.д.

Выбор наиболее подходящих для отопления моделей фильтров необходимо начать с тщательного анализа каждого вида.

Установка фильтра-грязевика обязательна, так как даже в автономной системе с хорошо обработанным теплоносителем в воду может попадать ржавчина от труб и теплообменника котла.

Грубая очистка воды фильтрами отопления

Основным компонентом системы для задержания достаточно больших загрязнителей является фильтр грубой очистки для отопления. В зависимости от схемы и вида отопления обязателен его монтаж на нескольких участках. Существуют несколько моделей фильтров грубой очистки, которые отличаются не только конструктивно, но и материалом изготовления.

Фильтр-грязевик

Самая простая конструкция представляет собой элемент, устанавливаемый на определенный участок системы. В нем присутствует сетчатый уловитель, расположенный в ответвляющем патрубке конструкции.

Он монтируется на подключении к центральной отопительной системе. Для автономных схем его установка обязательна в точках разветвления, на обратной трубе перед ее подсоединением к котлу и на байпасах.

Читайте также:

Цемент для фундамента дома

В зависимости от конструкции и материала изготовления фильтр-грязевик для системы отопления может быть следующих видов:

По способу подсоединения – резьбовой, приварочный или фланцевый;
По расположению – вертикальный или горизонтальный.

Самые распространенный латунные модели рассчитаны на максимальную температуру до 150°С при давлении свыше 2,5 МПа. Такими же показателями обладают стальные виды, но они более подвержены коррозии. Для пластиковых трубопроводов существует полимерный фильтр для системы отопления. Однако их температурный режим работы намного ниже, чем для остальных – предельная температура теплоносителя находится на отметке +90°С.

Для того чтобы фильтр для отопления исправно выполнял свою функцию необходим правильный монтаж. На корпусе устройства обязательно указывается направление движения теплоносителя. Если же установить его наоборот, то помимо отсутствия фильтрации возникнет дополнительное гидравлическое сопротивление.

Также необходимо периодически проводить очистку сетки от накопившейся грязи и мусора. Для этого на отводящем патрубке есть винтовая крышка, которую можно снять. Но предварительно следует перекрыть движение теплоносителя на этом участке трубопровода.

Фильтр с сеткой для системы отопления защитит циркуляционный насос от попадания в лопасти мусора. Если его не установить, то вероятность выхода крыльчатки и двигателя из строя возрастает в разы.

Фильтр отстойник

Это усовершенствованная модель, позволяющая долгое время не проводить профилактические работы. Специфика конструкции грязевого фильтра для отопления с отстойником заключается в наличии колбы, расположенной внизу. Инородные компоненты, задерживаясь на металлической сетке под действием силы тяжести, опускаются на его дно. Колба изготавливается из термостойкого прозрачного пластика, что позволяет визуально контролировать степень загрязнения элемента.

Нередко для уменьшения содержания кислорода в воде, в одном корпусе с фильтром для системы отопления устанавливают сепаратор. При прохождении теплоносителя через фильтр происходит выделение воздуха, который концентрируется в верхней части конструкции. При достижении определенного значения давления открывается спускной клапан.

Преимущества и особенности установки подобной модели фильтра грубой очистки для отопления заключаются в следующем:

Возможность визуально контролировать степень заполнения колбы. Для слива загрязненной жидкости снизу установлен кран;
Уменьшение содержания воздуха в воде ведет к минимизации коррозийных процессов на стальных элементах системы;
Монтаж осуществляется практически сразу после котла отопления. Именно в этой части трубопровода значение температуры и давления теплоносителя максимальны, что способствует лучшей работе сепаратора.

Но нужно учитывать большую разницу в стоимости. Средняя цена фильтра-грязевика для системы отопления составляет около 140 руб. В то же время комбинированная модель с воздушным сепаратором обойдет гораздо дороже — до 7 тыс. рублей.

Обязательно проверяйте материал изготовления колбы у фильтра-отстойника. Это должен быть термостойкий пластик, который не потеряет своей формы под воздействием высокой температуры.

Фильтр тонкой очистки

В автономных системах предпочтительно устанавливать дополнительный фильтр тонкой очистки. Он отличается от вышерассмотренных видов тем, что в качестве основного компонента используется кассета. В зависимости от конструкции она может иметь либо цилиндрическую, либо квадратную форму. Последняя большая редкость, так как производство таких видов связано с определенными трудностями.

При выборе нужно обратить внимание, чтобы модель фильтра для системы отопления была рассчитана для достаточно высоких температур. Если установить аналог для водопровода – корпус или фильтрующий элемент могут повредиться под воздействием горячей воды. Еще одним фактором является пропускная способность — она не должна быть меньше рассчитанного напора в системе. Обычно это 7,2 м³/час.

Какие еще параметры важны для фильтра тонкой очистки, предназначенного для установки в систему отопления?

Возможность крепления к стене. Это важно для пластиковых трубопроводов, у которых не допускается увеличение нагрузки вследствие заполнения колбы водой;
Материал изготовления фильтрующего элемента. Для отопления лучше всего приобретать сетчатые модели из металла;
Максимальные значения температуры и давления.

Насколько актуален монтаж фильтров для отопления тонкой очистки. Если была проведена предварительная обработка теплоносителя – можно обойтись и без них. К тому же при использовании антифризов установка фильтра тонкой очистки запрещена. Плотность теплоносителя будет намного выше, чем у воды. Это затруднит его протекание через фильтрующий элемент. Средняя стоимость этого компонента для отопления составляет от 2,2 до 4 тыс. руб.

Небольшое увеличение бюджет на обустройство или модернизацию отопления с фильтрами (грязевыми, магнитными, отстойниками) снизит вероятность появления аварийной ситуации.

Магнитные модели фильтров отопления

Изначально разработка фильтров для системы отопления с магнитом была рассчитана только для водоснабжения. Однако их уникальные эксплуатационные качества способствовали применению в отоплении.

Конструкция состоит из двух постоянных магнитов с различными полюсами, расположенными друг напротив друга. Металлические элементы в воде имеют небольшой размер, поэтому, попав в поле действия магнитного фильтра для отопления, остаются на его поверхности. Но как его потом очистить? На самом деле даже после 10 лет эксплуатации уровень загрязнения стенок будет предельно низкий. Это не повлияет на пропускную способность на этом участке системы.

Помимо магнитов в состав могут входить грязевые фильтры отопления. Но главным критерием выбора является конструкция. Она может быть двух видов:

Съемная. Представляет собой две пластины, устанавливаемые на трубу отопления. Характеризуется простым монтажом и возможностью быстрой замены;
Несъемная. Это труба, изготовленная из ферримагнитных сплавов. В отличие от вышеописанной модели, монолитные магнитные фильтры для систем отопления имеют больший ресурс работы, а также характеризуются высокими показателями магнитного поля.

Стоимость зависит от модели, а в частности – ее вида и размеров магнитной части. Самый простой фильтр с магнитами для отопления стоит около 600 руб. Но конструкция с оптимальными эксплуатационными параметрами обойдется в 4-5 тыс. руб.

Стоит ли устанавливать все описанные виды или достаточно обойтись фильтром грубой очистки в отоплении? Многое определяет предварительная подготовка теплоносителя и материал изготовления труб. Для автономной системы с пластиковыми магистралями, заполненной дистиллированной водой, достаточно наличие фильтра с отстойником. При подключении к центральному отоплению лучше всего установить все три вида, так как вода в большинстве случаев содержит большое количество примесей и загрязняющих компонентов.

С дополнительными нюансами установки и выбора фильтра грубой очистки можно ознакомиться в представленном видеоматериале.

Вода в системе будет кристально чистой! Особенности фильтров для отопления

Фильтры для системы отопления обеспечивают качество теплоносителя внутри контура.

Это предотвращает образование ржавчины на стальных элементах конструкции, что продлевает ее срок службы.

Подразделяются на фильтры грубой очистки, тонкой очистки и магнитные устройства.

Что собой представляют фильтры для систем отопления дома?

Такие устройства имеют другое название — грязевики. Внешне они представляют собой узел расширения трубопровода с изменением направления потока жидкости и со специальной сеткой.

Она препятствует дальнейшему продвижению по трубопроводу взвешенных частиц. Приборы устанавливаются таким образом, чтобы легко осуществлять техническое обслуживание.

Виды устройств

По степени очистки грязевики классифицируют на несколько видов.

Грубой очистки. Что такое фильтр-отстойник?

Устройство грубого очищения представляет собой угловой сетчатый фильтр с сеткой до 300 мкм-микрон. Прибор также оснащен отводом, в котором скапливается грязь. Такое изделие предназначено для очищения теплоносителя от фракций большого и мелкого размера.

Конструкция

В зависимости от конструкции выделяют несколько видов грязевиков грубого очищения:

По способу соединения устройства с трубой. Различают фланцевый, приварочный и резьбовой прибор.
По расположению на конструкции. Это горизонтальное и вертикальное устройство.

Грязевик изготавливают из латуни, стали и пластика. Повышенную температуру выдержит первый вариант. Прибор из стали быстро изнашивается. Изделие из пластика выносит только относительно низкий температурный режим до +90 градусов по Цельсию.

Один из видов грязевика грубой очистки — фильтр-отстойник. Это усовершенствованная конструкция, оснащенная колбой. Она находится внизу устройства. Когда на сетке скапливается большое количество грязи, то под силой тяжести она опускается вниз. Благодаря этому такой мусор скапливается в колбе, а не попадает в радиаторы.

Фото 1. Фильтр-отстойник грубой очистки для систем отопления. Загрязнения из труб попадают в специальную колбу.

Конструкцию также совершенствуют сепаратором. В нем скапливается воздух, который попадает внутрь контура. Когда его уровень достигает предела, сверху прибора открывается клапан. После этого воздух покидает систему, что препятствует образованию воздушных пробок.

Принцип действия

Внутри фильтра находится сетка. Этот элемент перекрывает входное отверстие, по которому движется теплоноситель. Во время прохождения жидкости через грязевик отсекаются фракции средних и крупных размеров. После этого они перемещаются к отводу. Благодаря этому к радиаторам поступает относительно чистый теплоноситель.

Преимущества

Достоинствами обладают усовершенствованные конструкции:

Благодаря колбе нет необходимости снимать прибор, чтобы оценить степень его наполненности. Оценка осуществляется визуально.
Снизу устройства зафиксирован кран. Через него сливают грязную воду.
Фильтр выводит воздух из системы, что препятствует возникновению ржавчины. Это продлевает срок службы контура.

Место и особенности установки

Место установки устройства зависит от того, для какой системы отопления он используется. Для автономных контуров он монтируется в точках разветвления, на обратке перед соединением с котлом и на байпасах.

Нормальное функционирование устройства гарантирует правильный монтаж. Перед установкой любого прибора контур очищается от загрязнений и ржавчины.

На грязевике есть специальные обозначения, которые указывают движение жидкости по трубам.

Изделие устанавливают только в соответствии с этим указателем.

Если механизм зафиксировать неправильно, то внутри конструкции возникнет гидравлическое сопротивление.

Внимание! Грязевик обеспечивает циркулярному насосу защиту от проникновения мусора к лопастям. Если отказаться от его использования или вмонтировать неправильно, то возрастет вероятность поломки двигателя и крыльчатки.

Фильтр для системы отопления – необходимый элемент для бесперебойного обогрева дома

Заполнение системы отопления в домах с индивидуальным обогревом может быть водяным и синтетическим. Первый теплоноситель доступнее и дешевле, второй – практичнее и может применяться в системах с непостоянным использованием. Со временем в жидком теплоносителе, независимо от его состава, накапливаются ржавчина, металлическая стружка и окислы. На трубы и нагревательные элементы котла оседает известковый налёт. Это вызывает необходимость использовать фильтр для системы отопления, иначе эффективность циркуляции и, как следствие, теплоотдачи, снизится.

Разновидности фильтров для системы отопления

Фильтры механической очистки – они физически отделяют и удерживает частицы разного состава;
Фильтры магнитной очистки – удаляют железосодержащие частицы при помощи магнитного поля;
Фильтры химической очистки – растворяют и/или связывают растворённые в воде соли и окислы, предотвращая их дальнейшее оседание в системе.

Фильтры механической очистки

Фильтр грубой очистки – удаление примесей размером более 0,3 мкм;
Фильтр тонкой очистки – удаление примесей размером более 0,1 – 0,05 мкм.

Фильтр-«грязевик» потокового типа

Устанавливается в определённом расположении относительно движения теплоносителя. Взвесь задерживается в сетке фильтра и остаётся в специальном отделе, расположенным под углом 45-60 градусов к потоку. По мере засорения «грязевик» нужно прочищать, отвинтив заглушку с сеткой фильтра и промыв её под водой. К плюсам фильтра-грязевика для отопления можно отнести доступную стоимость, простоту монтажа, лёгкость очистки. Из недостатков выделяют небольшой объём грязесборника, необходимость часто чистить такой фильтр для отопления, ограниченность вариантов установки. «Грязевик» – наиболее универсальный фильтр для крупных примесей.

Фильтр-отстойник

Фильтрация осуществляется также с помощью сетки. Разница с «грязевиком» заключается в размере отделения для отфильтрованной грязи и его расположении. У отстойников большой стакан расположен под прямым углом. Зачастую колба отстойника изготавливается из прозрачного пластика, что позволяет отслеживать необходимость очистки. Пластиковое исполнение фильтра-отстойника применимо только в системах отопления, заполненных водой. Помимо удержания механических примесей, отстойник также удаляет пузырьки газа и воздуха из теплоносителя, уменьшая окисление металлических деталей системы отопления. Плюсы фильтров-отстойников для отопления: большая вместимость и возможность контроля наполненности. Недостатки: крупный стакан фильтра для отопления нуждается в большем, по сравнению с «грязевиком», пространстве для установки; также он должен устанавливаться строго вертикально под потоком, что ограничивает свободу его монтажа. Стоимость фильтра-отстойника несколько выше аналогичного по рабочим характеристикам фильтра-«грязевика».

Механический фильтр тонкой очистки

Наполнитель из полипропиленовых нитей. Удерживает частицы до 0,1 мкм. Эффективен даже в мощном потоке при рабочей температуре до +85 градусов Цельсия. Требует менее частой промывки в сравнении с картриджем из вспененного полипропилена.
Картридж из вспененного полипропилена. Основное преимущество такого элемента – он обладает хорошими фильтрующими свойствами, удерживая загрязнения до 0,05 мкм. Такой фильтр можно использовать только вне отопительного контура в слаботочной системе отопления, так как он обладает невысокой пропускной способностью и рабочей температурой не выше +35 градусов Цельсия.

Фильтры магнитной очистки

По названию понятно, что магнитный фильтр для очистки воды в системе отопления очищает теплоноситель в системе отопления за счёт воздействия на него магнитного поля. В большей степени магнитные фильтры эффективны при использовании в системе отопления воды. Теплоноситель проходит между двумя разнополюсными магнитами. Магнит может быть как постоянный, так и намагничивающийся за счёт электричества. Последний вариант более мощный.

Во время работы в систему отопления попадают микроскопические частицы железа, которые удаляются магнитным фильтром. На поверхности магнитов остаётся попавшая в воду металлическая стружка, ржавчина, окалина и прочие металлосодержащие загрязнения. Магнитный фильтр в системе отопления даёт также дополнительный эффект, кроме непосредственного удержания металлических примесей. Воздействуя на растворённые в воде соли, магнитное поле ускоряет процессы кристаллообразования. Основное вещество, создающего накипь – карбонат кальция. Микрокрупинки его, формируясь в объёме воды под воздействием магнитного поля, увеличиваются в размерах и выпадают в виде песка. Эти примеси уже легко удерживаются фильтрами механической очистки. Если же магнитный фильтр не применяется, то соли из воды оседают накипью на внутренних поверхностях и нагревательных элементах системы отопления. Достоинства фильтра для системы отопления магнитной очистки: эффективность, удобство монтажа и обслуживания. К недостаткам можно отнести недостаточную эффективность фильтрации, что не позволяет использовать магнитный фильтр в качестве единственного. Как выбрать фильтр и чем они различаются, смотрите в этом видео:

Фильтры для систем отопления. Какие необходимы?

Водяное отопление

Когда наступает время задуматься о системе отопления в доме, появляется массу технических вопросов. Безусловно, хочется все сделать правильно, основательно и недорого. Но не достаточно просто правильно спланировать саму систему, нужно еще позаботиться о воде, протекающей в жилах вашего дома. Излишняя жесткость воды и абразивные примеси в ней способны сократить жизнь вашей системы на десятилетия. На сегодняшний день существует множество способов очистки воды. И скупиться на них точно не стоит. Экономия здесь повлечет за собой большие траты в дальнейшем, вплоть до замены техники и оборудования. Используя воду из колодца или водоема для защиты теплоносителя необходимо применять несколько фильтров. Основными и обязательными к применению являются четыре:

фильтр ионно-обменной смолы
фильтр механической очистки промывной каскадный
фильтр универсальный сетка
фильтр грубой очистки

У непосвященного пользователя, разумеется, возникнут закономерные вопросы. Для чего нужны фильтра для отопления, есть ли от них польза, нужно ли использовать все сразу и на каком этапе? Вопросы закономерны и требуют детального ответа. Планировать установку фильтров стоит ещё на этапе проектирования вашего дома. Под них необходимо выделить место с учётом установки и обслуживания. Предусмотреть систему соединения. Если момент был упущен, фильтры можно врезать и позднее, но это повлечет за собой дополнительные трудозатраты. Поэтому если вы еще на этапе планирования, самое время изучить каждый фильтр подробно.

Фильтр механической очистки промывной каскадный

Промывной фильтр для систем отопления необходим для механической очистки воды подаваемой в систему отопления с температурой рабочей среды до ста десяти градусов. Фильтр очищает воду от взвесей, грязевых и илистых отложений, песка и тд. Каскадный фильтр более компактный, нежели сходные по своему функционалу другие фильтры. Добиться уменьшения объема удалось благодаря новейшей системе вложенного фильтра. Два фильтроэлемента разного размера вложены один в один, и вертикально направленная вода закручивается в спираль, эффективно очищается от механических примесей. Устройство устанавливается строго вертикально. Промыть фильтроэлементы довольно просто, извлекать сетчатые вставки нет необходимости. Корпус и колба чаще всего никелированные. Фильтроэлементы из нержавеющей стали. Фильтр много места не занимает. Прост и надежен в эксплуатации.

Фильтр универсальный сетка

Самый простой сетчатый фильтр для отопления. Состоит из корпуса (металл), и цилиндрической сетки, расположенной внутри колбы. Корпус закрыт заглушкой или краном, в зависимости от вида фильтра. Система соединения – фланец. Различают промывные и непромывные фильтры. Непромывные подлежат замене по истечению срока эксплуатации. Промывные служат долго, благодаря очистке. Нужно остановить циркуляцию воды, произвести демонтаж крышки, извлечь и промыть сетку, произвести монтаж. Кроме сравнительно низкой цены, сетка привлекательна простой конструкцией, легким обслуживанием и дешевыми комплектующими. Устанавливают этот фильтр перед системой тонкой очистки. Это предпоследняя ступень защиты. Служит для очистки воды от окалины или твердых включений. Поврежденная окалиной арматура труб или насосы будут стоить в десятки раз дороже, нежели дешевый фильтр. Фильтр не занимает много места.

Фильтр грубой очистки

Фильтр устанавливается при подключении системы отопления к центральному водоснабжению. Представляет собой колбу с фильтроэлементом внутри . Соединение может быть фланцевое или муфтовое, в зависимости от диаметра труб водоснабжения. Необходим для фильтрации крупных загрязнений. Эффективно задерживает грязь, песок, крупные абразивные примеси. Он надежно защитит систему отопления от крупных элементов, но пропустит мелкие. Так же не способен на химическую очистку или умягчение воды. Самостоятельно не может очистить воду до нужного состояния. Занимает не особо много места. Фильтр грубой очистки – это первая линия обороны водоснабжения вашего дома.

Фильтр ионно-обменной смолы

Главный компонент данного фильтра для систем отопления – насыщенная ионами натрия гранулированная смола. Устанавливается непосредственно за фильтром грубой очистки. Необходим для снижения жесткости воды. Доподлинно известно, что жесткая вода является большой проблемой и непосредственной угрозой всех бытовых приборов. Система теплоснабжения не является исключением.

Умягчение воды существенно продлит срок эксплуатации,
Снизит образование накипи или совсем остановит этот процесс.
Кроме накипи, фильтр способен бороться с примесями хлора, окислением, железом, солями.

Такая система занимает довольно много места, требует частого обслуживания. При установке, убедитесь, что места хватит не только для монтажа, но и для планового обслуживания. Несомненно, такая система необходима в каждом доме.

В этом видео мы подробно рассказываем про применения фильтра ионно-обменной смолы (смотреть с 14:15):

Для замены загрузки фильтра можно вызвать специалиста, либо заняться этим самостоятельно. Когда система очистки перестанет работать должным образом, необходимо демонтировать систему и при помощи большого напора воды вымыть наполнитель, затем загрузить гравий или поваренную соль. Засыпать наполнитель. Предварительно перекрыть подачу воды в систему отопления и слить остатки.

Правильно выбрать фильтр ионно-обменной смолы можно лишь после анализа воды. Только сдав пробу специалистам и узнав состав, можно подобрать подходящий по характеристикам фильтр. Обратитесь к профессионалам.

Каждый из фильтров занимает свое место в цепочке, дополняя друг друга и создавая совместными усилиями единый фронт очистки. Обеспечивают защиту дорогостоящего оборудования, повышают срок службы и экономят ваши средства на обслуживании . Подобную систему фильтрации рекомендуют использовать не только в системе теплоснабжения. Обработанную таким образом воду можно пить, она существенно продлевает срок эксплуатации стиральной машины, посудомойки, смесителей и прочей техники, связанной с водой. Оснащайте свой дом правильно, что бы получить максимум выгоды и пользы от современных технологий.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
