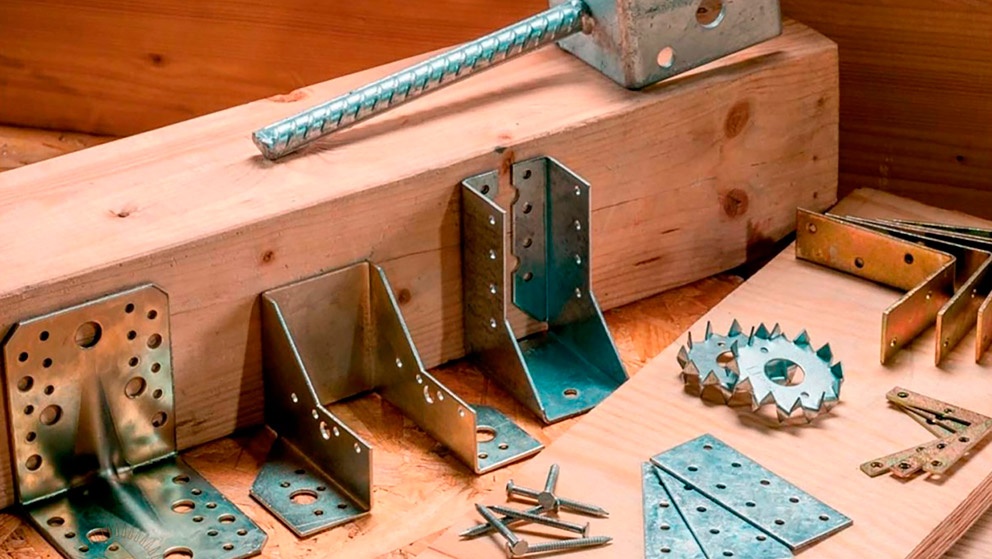

Элементы крепежа для деревянных конструкций

Как выгодней подбирать и заказывать перфорированный крепеж для деревянных конструкций: каталог для опта и розницы

Перфорированный крепёж для деревянных конструкций – надёжное крепление элементов, доступное каждому, умеющему держать в руках отвёртку.

При работе с деревом создание соединений шип-паз, ласточкин хвост и т.п. требует постоянной практики, незаурядных навыков владения столярным и плотницким инструментом. Точная обработка сопрягаемых поверхностей с соблюдением размеров и допусков – сложные и трудоёмкие технологические операции.

Применение крепёжных изделий для деревянных конструкций не требует такого мастерства. Для работы с ними хватает начального квалификационного уровня.

Где используют металлический крепеж для дерева?

Для деревянных деталей разработано несколько видов соединений. Все они связаны с предварительной точной обработкой со снятием и уходом в стружку части материала. Крепеж для деревянных конструкций позволяет избежать сложной обработки. В большинстве случаев достаточно отрезать элемент в месте стыка под прямым или острым углом. Подготовленные детали соединяются металлическим крепежом для деревянных конструкций с помощью шурупов или саморезов. При аккуратной сборке готовый узел по прочности и долговечности не уступит сделанному традиционным сложным способом.

При сборке кровли, занимаясь монтажом различных стропильных систем, других несущих конструкций, нужного выдерживать требуемый проектом уровень жесткости за счет перфорированного крепежа, чтобы конструкции были долговечны, безопасны. Приходится устанавливать и скользящие соединения (крепежный уголок), работая в нижней части стропил с мауэрлатом.

Заказывая перфорированный крепеж для деревянных конструкций, цена на который представлена обновляемым прайс-листом, уточните требуемое количество на складе поставщика. Выгоднее заказывать товар оптом, изучив конструкционные особенности узких усиленных и плоских креплений, а также с Т-образным и Z-образным сечением.

Пластины, монтажные ленты, углы с элементами перфорации, как и основательный крепеж для балок, консолей – все это представлено в ассортименте. Обновляемый выбор позволяет подобрать специальные детали из категории WBZ (для внутреннего монтажа), чтобы реализовать сложные инженерные решения.

Разнообразие перфорированного крепежа для дерева в Русконнект

В нашем каталоге представлен крепёж для наиболее часто встречающихся вариантов фиксации деревянных конструкций. Накладные планки – линейные и прямоугольные, уголки для крепления бруса, обоймы для разных размеров сечения доски. Найдётся всё – от мелких деталей до крепежа для деревянного дома.

В некоторых случаях применение дополнительных элементов только усложняет процесс. У нас есть крепёжные элементы для деревянных конструкций, позволяющие производить соединение без применения гвоздей и винтов – гвоздевые пластины и шипованные диски. Их заменяют специальные шипы на их поверхности. Деталь накладывается на место стыка и забивается молотком.

Для чего нужен перфорированный крепёж для дерева

При соединении деревянных деталей важно выдерживать определённое расстояние между соседними гвоздями или шурупами. При несоблюдении этого правила появляется опасность появления трещин или расслоений. Соседние отверстия в предлагаемых метизах сделаны с учётом требований к конструкциям деревянных узлов. При использовании перфорированного крепежа для дерева позиционные ошибки исключены. Гвозди или шурупы расположатся в заранее просчитанных местах.

Преимущества Rusconnect

Кроме гарантированного качества продукции (поставки от проверенных производителей, наличие протоколов испытаний) и выгодных цен компания предоставляет сервисный комплект:

• Выбор нужного ассортимента;

• Комплектация и оплата на странице сайта;

• Заказ доставки в любой город России.

В случае затруднений к услугам клиентов страница с полезной информацией и консультация специалистов по телефону.

Rusconnect – крепежные изделия для деревянных конструкций на все случаи жизни и строительства.

Элементы крепежа для деревянных конструкций

Древесина является одним из самых востребованных строительных материалов. Ее легко обрабатывать, у нее красивая фактура, единственный существенный минус – небольшая прочность, особенно в местах стыков.

Чтобы избавиться от этого недостатка, точки сочленения заготовок усиливают, используя крепеж для деревянных конструкций. Правильно выбранные элементы крепежа обеспечат должную надежность стыка и долговечность изделия в целом.

Не забудь поделиться с друзьями!

Назначение деталей крепежа

К крепежам относятся изделия разной конфигурации, предназначенные для придания большей жесткости деревянным деталям. Для изготовления подобных элементов используют прочные и долговечные материалы, к примеру, сталь оцинкованную (ГОСТ 14918-80) или современные композитные сплавы. Различают детали, предназначенные для усиления стыков деревянных заготовок и для создания соединений дерева с рядом других материалов (кирпич, камень, бетон, металлические балки).

Крепежные элементы обеспечивают:

• простоту работы;
• быстрое и надежное соединение нескольких заготовок разной геометрии;
• равномерное распределение нагрузки, как следствие, долговечность каркаса;
• снижение цены готового изделия, поскольку работа выполняется простым инструментом;
• обилие вариантов для сопряжения под разными углами;
• значительную экономию времени.

Крепежные детали отличаются, они подбираются в зависимости от проекта. Можно выделить три основные разновидности металлического крепежа:

• перфорированные элементы;
• детали для скрытой фиксации;
• декоративные накладки.

Выбор напрямую зависит от конкретной задачи. Если для изготовления каркасного сарая можно ограничиться перфорированной лентой и уголками, то для декорирования интерьера предпочтительнее скрытый крепеж или декоративные детали.

Перфорированные элементы

Основа перфорированного крепежа для дерева – листовая оцинкованная сталь толщиной не менее 1 мм. В зависимости от типа и предназначения детали она целиком или частично перфорирована. Чтобы надежно закрепить соединяемые заготовки, достаточно установить накладную деталь на стыке и зафиксировать саморезами или шурупами.

Использование крепежа с перфорацией делает сборку простой, а изделие надежным и долговечным. Все подобные элементы универсальные, благодаря большому количеству отверстий несложно регулировать углы сочленения, количество метизов, обеспечив долговечность и надежность крепления.

Важно! Перфорированный крепеж можно использовать только с резьбовыми метизами (болтами, шурупами или саморезами). Применение гладких гвоздей крайне нежелательно, под воздействием естественного дыхания древесины скоро появится люфт.

Уголок

Задача перфорированного уголка – обеспечить надежность стыков под фиксированным углом. Это одна из наиболее распространенных разновидностей перфорированного крепежа.

• симметричный и с разной геометрией сторон;
• с регулируемым и постоянным углом;
• раскрытый и гнутый;
• универсальный и специальный.

По степени нагрузки можно выделить стандартные и усиленные элементы. Вторая модификация имеет одно или несколько ребер жесткости, что увеличивает надежность, но не позволяет изгибать деталь, они имеют фиксированный угол.

Подобные элементы широко применяют на всех производствах, где необходимо скрепить заготовки из дерева. В мебельной промышленности используют конструкционные детали небольшого размера из металла или пластика, на стройке не обойтись без стропильных уголков разной конфигурации.

Лента

Металлическая лента с перфорацией предназначена для усиления угловых сочленений деревянных заготовок и фиксации «наращенной» доски. Удобство использования данного типа крепежа вызвано универсальностью, ленту несложно изогнуть под нужным углом, используя метизы, надежно зафиксировать соединение.

С помощью ленты несложно скрепить несколько заготовок, которые сходятся в одной точке, ею можно усилить (стянуть) элементы конструкции объемного изделия. В продажу поступает материал разной ширины с разным диаметром и шагом отверстий. Можно купить отрезки стандартной длины или нерезаный рулон.

Пластины

Крепежные пластины для дерева предназначены в первую очередь для усиления Т-образных соединений, глухих стыков под разными углами или соединений крест-накрест.

В отличие от ленты пластина имеет большую толщину, часто она не допускает изгиба. Пластины перфорируют по-разному, в продажу поступают детали со сплошной перфорацией или с выделенными крепежными площадками.

Кронштейны

Усиленной разновидностью перфорированного уголка являются кронштейны. Основное их предназначение – фиксация деревянной заготовки на стене из различного материала, чаще всего это кирпич или бетон. Яркий пример кронштейнов – держатели балок и опоры для бруса.

Среди прочего подобные элементы используются:

• для надежного крепления балок любой несущей конструкции;
• в ходе монтажа полов, создания межэтажных перекрытий;
• для сборки объемных конструкций, в которых необходима повышенная надежность соединения.

Изделия изготавливают из стали толщиной от 2 мм, в продажу поступают детали разных размеров и формы. Одним из самых распространенных кронштейнов является опора для бруса. Это перевернутая П-образная деталь, в которой перемычка служит для фиксации балки, а на боковых сторонах имеются монтажные «уши» для крепления на стену. «Уши» могут быть обращены в разные стороны (открытый) и внутрь (закрытый крепеж).

Совет! Использование кронштейнов закрытого типа позволяет создать деревянное перекрытие со свободными балками. Особенности крепления обеспечат достаточную надежность, а сам крепеж будет практически незаметным.

Скрытый крепеж

У перфорированных крепежных элементов есть один существенный недостаток – созданное с их помощью соединение не отличается эстетикой. Если для изготовления каркаса бытового помещения или создания стропильной системы это некритично, то для перекрытия или деревянной лестницы в доме это имеет решающее значение.

Чтобы обеспечить должную прочность соединения и не испортить привлекательность всей конструкции, используется скрытый крепеж. Его особенность понятна из названия – крепежные детали не видны. Существует множество изделий, предназначенных для скрытого крепежа, они отличаются по ряду характеристик:

Фиксация шип-паз

Принцип действия аналогичен популярному столярному соединению, но его элементы изготовлены из металла. На одну из сопрягаемых деталей с помощью саморезов крепится металлический паз, на другую шип. Благодаря прочности материала и точности изготовления соединение получается прочным, надежным и полностью скрытым.

Соединение «еж»

Его основа – шайба с отверстиями под саморезы, просверленными под разными углами. Завинченные в них шурупы расходятся в разных направлениях, что обеспечивает должную прочность. Шайба прячется за другими деревянными деталями.

Пазовый держатель

Помогает создать ровную деревянную поверхность с отличными потребительскими характеристиками. Это металлические пластины разной конфигурации, которые крепятся к лагам и входят в пазы досок.

Замковый потайной держатель

Крепеж также применяют для создания поверхностей, пример: терраса, выстеленная деревом. Держатель устанавливается на торцах досок, его составные части маскируются под стыками.

Каждый из описанных методов имеет большое количество вариаций, что позволяет выбрать подходящий вариант для любого проекта.

Декоративные крепежные элементы

Еще одним отличным способом надежно скрепить деревянные детали без ущерба для эстетики является использование декоративных элементов. Основное отличие очевидно: вместо того чтобы прятать крепеж, его «выставляют напоказ», делая органичной деталью всей конструкции.

Разнообразие декоративного крепежа поражает. Это и монтажные уголки для деревянных конструкций самых замысловатых конфигураций и дизайнерских решений, и накладки из надежных и красивых материалов. Можно купить декоративную ленту, стильный дизайнерский подвес и многое другое. Все подобные детали комплектуются метизами, выполненными в одном стиле.

Декоративный крепеж изготавливают из металла или пластика. Безусловно, металл предпочтительнее, но современная пластмасса часто не уступает ему ни в качестве, ни в долговечности.

Крепежные элементы для деревянных конструкций – незаменимая вещь в ходе строительства, ремонта, изготовления мебели или поделок из дерева. Обилие вариантов позволяет выбрать оптимальное решение для каждого конкретного случая. Правильно подобранный крепеж обеспечит должную прочность соединения, не требуя от мастера чрезмерных усилий.

Крепежи для деревянных конструкций – виды и производители перфорированных крепежных элементов

Крепежи для деревянных конструкций обеспечивают надежную фиксацию в местах соединений деревянных элементов. Эти детали позволяют получить долговечное сооружение, которое способно выдержать различные вибрации и механическую нагрузку.

Разнообразные виды крепежей для дерева отличаются по своему размеру и предназначению. Они имеют необычную форму и структурную часть.

Как правильно подобрать металлические изделия, которые помогут создать прочную постройку? Ответ на данный вопрос представлен в нашем подробном материале.

Виды крепежей для дерева

• соединения с перфорированным основанием;
• анкерные шурупы;
• «шип-паз»;
• трёхмерные рейки;
• «ёж»;
• саморезы с резьбой KonstruX.

Каждый тип изделия отличается по размеру, форме и материалу из которого оно изготовлено.

Перфорированные соединения

Этот тип соединений применяется для фиксации деревянных, бетонных деталей. Чаще всего они спрятаны глубоко в полости возводимой конструкции. Они производятся из прочной каленой стали. Толщина каждого элемента составляет от 1,6 до 2,5 мм.

В специализированных отделах имеются изделия, выполненные из низкоуглеродистой стали. Как правило, такие модели имеют довольно высокую стоимость. Они считаются более крепкими и выносливыми.

В основном их используют при укладке потолочного и напольного перекрытия. Такие скрытые крепежи для дерева можно применять при строительстве домов из бруса.

Металлические анкеры

Анкерные шурупы имеют огромные преимущества среди большинства изделий. Они могут использоваться вместе с перфорированными соединениями. Такое соотношения позволяет придать постройке выносливости по отношению к климатическим катаклизмам.

Эти изделия выполняют из высокопрочных металлических сплавов. Чаще всего их подвергают повторной закалке и покрытию цинком. Оцинкованные крепежи для дерева можно применять в местах с повышенной влажностью. Они не поддаются коррозии и деформации в процессе забивания.

Длина элементов варьируется от 5 до 10 см. Диаметр составляет порядка 6 мм. Такие модели применяют для создания кровли или напольного покрытия. По всей длине имеется винтовая нарезка, которая обеспечивает плотную фиксацию внутри древесины.

Система «Шип-паз»

Данная разновидность производится немецкой фирмой. Изделия изготавливается из прочного алюминиевого сплава. Одна часть имеет шипы, а другая оснащена дополнительным пазом. Они устанавливаются по принципу «ласточкина хвоста». Благодаря такому соединению удается сократить нагрузку на постройку в процессе эксплуатации.

Подобная модель может использоваться как для скрытых, так и закрытых мест соединений. Металлические детали рекомендуется устанавливать в заранее подготовленные отверстия. Они должны плотно крепиться внутри деревянного основания.

Главным недостатком данной модели является их высокая стоимость. Это напрямую связано со сложностью конструкции и её надежной фиксацией деревянных деталей.

Трехмерные рейки

В специализированных отделах представлен подробный каталог лучших деревянных крепежей. Одними из таких соединений являются трехмерные рейки. Они соединяются перпендикулярно друг другу. В результате образуется Т- образное соединение, которое считается самым прочным.

Они изготавливаются из прочных металлических сплавов, которые способны выдержать всевозможные нагрузки. Они имеют длину от 60 до 750 мм. По всей плоскости железной модели имеются надрезы и выступы.

В процессе монтажных работ один край детали фиксируют в одной из частей деревянной балки. Далее на лагах производят небольшие надрезы равные по длине выступающей части трехмерной рейки.

Выбор подобного изделия должен осуществляться в соответствии с дальнейшими нагрузками в процессе эксплуатации.

Изделия «Ёж»

Они представляют собой крупную шайбу, состоящую из низкоуглеродистой стали. По всему периметру нанесена гальваническая оцинковка. Они предназначены для саморезов с винтовой нарезкой. Диаметр шайбы равен от 50 до 85 мм.

В верхней части имеется небольшое углубление, просверленное под разным углом. Это обеспечивает разную глубину соединения в процессе монтажа деревянных деталей.

Фото крепежей для деревянных конструкций

Читайте здесь! Параметры высокопрочных болтов – основные характеристики, сфера применения и расчет нагрузок

Элементы крепежа для деревянных конструкций

В настоящее время одним из самых востребованных строительных материалов является древесина. Дерево отличается сравнительной простотой обработки, характеризуется стильными фактурами, однако и у данного материала имеется свой минус – это небольшая прочность, особенно если речь идёт о местах стыковки. Поэтому, чтобы надёжно зафиксировать деревянные конструкции, необходимо использовать специальный крепёж. Причём правильно выбранные элементы крепежа позволят стыку быть надёжным, а самому изделию быть долговечным.

Крепёж представляет собой разнообразные элементы, которые позволяют придать элементам деревянной конструкции большую жёсткость. Элементы крепежа являются прочными и долговечными. Для их производства используется как оцинкованная сталь, так и современные композитные материалы.

Существуют крепёжные элементы, которые могут усилить стыки, а также существуют крепежные изделия, которые позволяют фиксировать дерево в сочетании с другими материалами, такими как кирпич, камень, бетон и металлические балки.

С помощью крепёжных элементов легче осуществлять работу по монтажу, они также обеспечивают быстрое и надёжное соединение. Несколько заготовок разной геометрии позволяют дополнительно зафиксировать деревянную конструкцию и равномерно распределить нагрузку. Все эти качества обеспечивают долговечность каркаса и позволяет снизить итоговую цену готового изделия, так как работа выполняется обыкновенным инструментом. Это позволит также сэкономить время при фиксации деревянных конструкций и их частей.

Также крепежные элементы обеспечивают многочисленные варианты фиксации под разными углами и позволяют значительно сэкономить время. Крепёжные элементы стоит выбрать в зависимости от формы и структуры заготовок, которые необходимо скрепить. Существуют три основных типа металлических крепёжных элементов – это перфорированные элементы, крепежи, испоользуемые для скрытой фиксации, а также декоративные накладки. Выбор крепежа зависит от цели, которую нужно выполнить.

В основе перфорированных элементов для дерева лежит листовая оцинкованная сталь, чья толщина должна быть минимум 1 мм. Данные крепежные изделия могут бытьиперфорированные, как целиком, так или частично. Чтобы соединить детали конструкции, нужно установить накладную деталь на стыке и впоследствии зафиксировать её саморезами.

Крепёж с перфорацией значительно облегчает фиксацию, изделие получает такие качества, как надёжность и долговечность. Данные элементы характеризуются универсальностью, с помощью количества отверстий можно регулировать количество гвоздей, углы сочленения, обеспечивая тем самым долговечность и надёжность крепления.

Перфорированные крепежные элементы рекомендуется применять в сочетании только с резьбовыми болтами, шурупами или саморезами. В данной ситуации не рекомендуется применять гладкие гвозди, так как под влиянием древесины со временем появится люфт.

Также, среди крепежных элементов различают уголки, которые обеспечивают надёжную фиксацию стыков под заданным углом. Уголки представляют собой вид перфорированных крепёжных элементов. Существует симметричные и несимметричные уголки, уголки с углами, которые можно можно регулировать и уголки с фиксированными углами.

Также бывают раскрытые и гнутые уголки, универсальные и специальные крепёжные элементы. Существует стандартные и усиленные уголки, причём усиленные уголки могут иметь несколько рёбер жёсткости. Это позволяет увеличить прочность крепежа, деталь в данной ситуации не изгибается. Уголки с усиленными рёбрами жёсткости имеют фиксированный угол.

Крепежи для деревянных конструкций: какие они бывают?

Для использования столярных и плотницких соединений в строительстве требуется не только специальный инструмент, но и немалый опыт. Поэтому у непрофессионалов такие соединения чаще всего получаются неаккуратными. Оптимальный вариант – применять новые виды металлического крепежа.

Фото: Ingo Bartussek/Fotolia.com

Большинство сохранившихся памятников деревянной архитектуры возведено без единого гвоздя, с помощью одного только топора, и этот факт до сих пор вызывает восхищение. Но по прошествии веков изготавливаемые из металла крепёжные системы, применяемые для сооружения деревянных домов, сильно изменились, поэтому сегодня нет смысла повторять «подвиги» предков. Строить надо просто, быстро и надёжно. Рассмотрим предлагаемый производителями металлический крепёж на примере узлов и элементов, позволяющих значительно упростить и ускорить соединение лаг пола с балками или деревянными стенами, а заодно и некоторые другие операции.

Фото: ESSVE. Балочные башмаки снабжены отверстиями диаметром 5 мм (расположены как на фланце, так и на отворотах) для гвоздей/шурупов и отверстиями диаметром 9 или 11 мм для болтов или шурупов-глухарей. На нижней поверхности фланца имеется отверстие диаметром 7 мм для дополнитель-ного крепления лаги

1. Соединительные элементы с перфорацией

Фото: Eurutec. Специальные элементы для выполнения распространённых в деревянном домостроении операций: регулировочный саморез для оконных коробок или обрешётки (а); стягивающий саморез (б); саморез Hobotec для крепления массивной доски, блокхауза или имитации бруса при обшивке деревянного дома (в)

Если балки и лаги пола невидимы в интерьере, то их можно соединять с помощью так называемых балочных башмаков, выпускаемых, например, компанией Essve. Эти элементы подходят для крепления дерева не только к дереву, но и к бетону или кирпичной кладке (при использовании соответствующих дюбелей). Они изготавливаются в основном из горячеоцинкованной стали толщиной 1,5 или 2 мм, но есть на рынке и более дорогие изделия из нержавеющей кислотоустойчивой стали А4. Башмаки выпускаются в двух вариантах: с отворотами, повёрнутыми наружу или внутрь. Цена: от 50 до 500 руб. за 1 шт.

Производитель рекомендует крепить балочные башмаки к соединяемым элементам специальными анкерными шурупами диаметром 5 мм (в зависимости от нагрузки последние могут вставляться во все или в некоторые отверстия), а при очень большой нагрузке или фиксации к «каменному» материалу задействовать также отверстия для болтов. Кроме анкерных башмаков на рынке представлены перфорированные универсальные фиксаторы (а), стропильные крепления (б), уголки (в), пластины (г), показанные на рисунке, и т. д.

Преимущества анкерных шурупов

Почему производители перфорированного крепежа предлагают использовать именно анкерные шурупы? Чем последние лучше обычных саморезов или анкерных (ершёных) гвоздей, применяемых для закрепления балочных башмаков и прочих металлических перфорированных элементов?

Преимущества обусловлены особенностями конструкции анкерных шурупов.

Во-первых, их плоская шляпка плотнее прижимает закрепляемый металлический элемент к древесине.

Во-вторых, гладкая цилиндрическая часть, находящаяся под шляпкой шурупа, имеет тот же диаметр 5 мм, что и отверстия в перфорированных металлоэлементах. Она целиком заполняет отверстие и потому полностью передаёт нагрузку, а также хорошо работает на срез. Кроме того, благодаря конусному подголовку шуруп лучше центрируется.

Обычный саморез далеко не всегда передаёт нагрузку полностью, значительно хуже работает на срез. Ну а анкерный гвоздь невозможно демонтировать, не разрушив ту часть деревянного элемента, в которую он вбит.

А вот анкерный шуруп легко выкручивается и может быть ввёрнут в деревянный элемент на новом месте.

2. Металлические системы «шип-паз»

Узловой соединитель «Атлас» производится немецкой компанией EuroTec. Элемент изготовлен из алюминия и состоит из двух частей, одна из которых снабжена шипом, вторая — соответствующим пазом. Они скрепляются друг с другом по принципу «ласточкин хвост», что позволяет обеспечивать надёжную передачу вертикальных и горизонтальных усилий, воспринимать усилия при растяжении и сжатии и даже изгибающие моменты. Соединение может быть как видимым, так и скрытым, для чего обе металлические части утапливаются в заранее выфрезерованные пазы. Длина узлового соединителя «Атлас» — 70–200 мм. Цена — 1500–5500 руб. за 1 шт.

Основными конкурентами EuroTec на российском рынке являются австрийские компании PITZL и SHERPA Connection Systems, которые выпускают схожий ассортимент соединительных элементов. Более известна система SHERPA, обеспечивающая несущую способностью соединений от 5 до 280 кН —
специальная программа для расчётов позволяет подобрать крепёж для каждого конкретного случая. Любой соединитель состоит из двух алюминиевых деталей, которые также скрепляются по принципу «ласточкин хвост». Стоимость элементов SHERPA — от 800 до 12 тыс. руб. за 1 шт.

Фото: ВВ Stanz-und Umformtechnik, PITZL. Соединители SHERPA (а — д), изготовленные из сверхпрочного алюминиевого сплава, и стальные элементы ВВ (е — з) позволяют создавать не только высокопрочные и надёжные строительные конструкции, но и весьма эстетичные лестницы и даже мебель

Ещё один конкурент EuroTec — немецкая компания ВВ Stanz-und Umformtechnik, разработавшая соединительный узел ВВ. Он изготавливается из оцинкованной листовой стали толщиной 4 мм и состоит, как и его алюминиевые собратья, из двух частей, фиксирующихся друг к другу по принципу «ласточкин хвост». Обе половины крепятся к древесине саморезами, количество которых зависит от размера элемента. Соединители BB имеют ширину 70 мм и длину 90, 125, 150 и 190 мм. Цена — одна из самых доступных на сегодняшний день: 180–800 руб. за 1 шт.

Соединители позволяют за несколько минут решить задачи, на которые в классических технологиях строительства требуются часы и даже дни.

3. Трёхмерные рейки

Фото: Rotho Blaas. Трёхмерные перфорированные алюминиевые рейки для создания потайных соединений: Alumaxi (а), Аlumini (б) и Alumidi (в)

Итальянская компания Rotho Blaas предлагает соединять детали, расположенные как перпендикулярно друг другу в одной плоскости, так и под углом по вертикали, с помощью Т-образных реек, которые изготовлены методом экструзии из алюминиевого сплава высокой прочности EN AW-6005A. Они выпускаются в трёх модификациях, рассчитанных на разный уровень нагрузок: Alumini, Alumidi и Alumaxi. В каждой представлены рейки как с отверстиями в основании и перпендикулярной ему полке, так и без отверстий в полке. Рейки могут иметь фиксированную длину (от 80 до 768 мм), а в модификациях без отверстий доступны рейки длиной 2176 мм с надрезами через каждые 64 мм, что позволяет изготавливать крепёж любой длины.

Фото: Rotho Blaas

При монтаже основание рейки прикрепляется к балке саморезами, далее на торце закрепляемой к балке лаги делается паз, размеры которого соответствуют полке рейки. Если у последней есть перфорационные отверстия, то, используя полку как кондуктор, в лаге сверлят отверстия, надевают её на полку и вставляют в них металлические штифты. Если перфорации нет, то на полку надевают лагу и фиксируют соединение саморезами со сверлом. Цена реечного крепежа: 1230–18 425 руб. за 1 шт.

Соединительную систему следует выбирать в соответствии с размерами сечений соединяемых балок, а также действующими на них статическими и динамическими нагрузками.

4. Потайные элементы типа «Ёж»

Фото: Rotho Blaas. Монтаж элементов «Еж» прост. В торце лаги делается углубление, в которое вкладывается соединительный элемент и закрепляется закрученными под углом саморезами. Далее лага через заранее просверленное отверстие крепится к балке резьбовым элементом, вкручиваемым в центральное отверстие соединителя

Соединители Disc компании Rotho Blaas представляют собой шайбу из углеродистой стали с гальванической оцинковкой. В основании шайбы имеются просверленные под углом отверстия для саморезов, в центральной части — отверстие с резьбой. В последнее вворачивают шпильку, продевают её свободный конец в заранее просверленное в балке отверстие и фиксируют с противоположной стороны балки гайкой с подложенной под неё широкой шайбой. Полученное соединение успешно работает как на сдвиг, так и на выдёргивание. При большой нагрузке в торце лаги можно одновременно устанавливать до трёх элементов Disx с диаметром основания шайбы 50, 80 и 120 мм (диаметр резьбовых отверстий — М12, М16 и М20 соответственно). Цена: от 4145 до 9044 руб. за 1 шт. (винты входят в комплект).

Альтернативой соединителям Disc служат элементы IdeeFix компании EuroTec. Крепёж выполнен в виде полого цилиндра с внешним диаметром 30, 40 или 50 мм, изготовленного из алюминиевого сплава. В нижней части цилиндра имеется отверстие с резьбой М12, М16 или М20. В верхней — конусное углубление с отверстиями под саморезы, просверленными под углом 45°. Элемент IdeeFix крепится почти так же, как и предыдущий соединитель, но лага к балке фиксируется не шпилькой, а мощным болтом с широкой шляпкой (входит в комплект вместе с саморезами). Цена — 1500–4500 руб. за 1 шт.

5. Саморезы с полной резьбой KonstruX

Эти необычные изделия позволяют сэко­номить не только время, необходимое для сборки узла, но и средства, ведь соединительные металлоэлементы не нужны. Саморезы имеют полную резьбу, создающую высокое сопротивление выдёргиванию, и полностью закручиваются в древесину под углом 30, 45 или 60°, что в корне меняет привычную схему их работы. В данном случае шурупы работают только на выдёргивание, что и позволяет им принять на себя значительную часть действующих на соединение усилий. Таким образом, можно соединять детали под углом (а), сплачивать элементы, уменьшая при этом их прогиб (б), усиливать места вырезов в балках и лагах (в) (см. рисунок ниже).

Фото: Eurotec. Выбрать подходящий шуруп KonstruX, схему скрепления элементов, а также рассчитать необходимое количество шурупов помогает специальная программа ECS, которую можно свободно скачать на сайте производителя саморезов или крупной компании-продавца

Существуют саморезы с цилиндрической (диаметр шурупа — 6,5; 8 и 10 мм) и потайной (диаметр шурупа — 8 или 11,3 мм) головкой. Длина — 65–1000 мм. Цена — 20–800 руб. за 1 шт. Для установки шурупов длиной менее 245 мм предварительное сверление не требуется, а вот для более длинных (чтобы предотвратить увод в сторону) рекомендуется заранее просверлить отверстия под саморез на глубину до ⅓ от его длины.

6. Специальные саморезы

С помощью самореза Hobotec крепят массивные доски, блокхауз или имитацию бруса. Шляпка изделия снабжена фрезерными рёбрами и легко утапливается в древесине, а наконечник выполнен в виде сверла. Фреза в середине длины шурупа увеличивает диаметр отверстия, позволяя плотнее притянуть закрепляемый элемент. Саморезы диаметром 3,2 мм и длиной от 20 до 60 мм изготавливаются из обычной стали с покрытием (цена — 1100–2200 руб. за упаковку из 500 шт.) или нержавеющей стали (цена — 3500–7500 руб. за упаковку из 500 шт.).

Стягивающий саморез тоже оснащён фрезой, но его наконечник иной — он имеет специальный паз, превращающий шуруп в сверло по дереву. Плоская шляпка имеет большой диаметр и снабжена самозенкующей головкой и шестигранным шлицом. На саморез нанесено специальное восковое покрытие, уменьшающее трение при вкручивании. Диаметр изделия — 3–12 мм, длина — 30–600 мм. Цена — от 300 до 5 тыс. руб. за упаковку из 500 шт.

Фото: Eurotec. Саморез — флюгель для крепления деревянной обшивки к стальному основанию. Снабжён наконечником-сверлом и специальными «крылышками» (располагаются над наконечником), которые расширяют отверстие в древесине и ломаются при сверлении металла. В результате, нарезав в металле резьбу, саморез закрепляется в нём, а шляпка притягивает к металлу деревянный элемент. Длина: 32–125 мм. Цена: от 500 до 2500 руб. за упаковку из 500 шт.

Регулировочный саморез пригодится, например, для крепления оконных и дверных коробок либо деревянной обрешётки к дереву, бетону, кирпичу или металлу (элемент может снабжаться сверлящим наконечником двух типов). Саморез в один приём вкручивается в коробку и находящуюся за ней стену или силовой элемент. При этом расположенные под головкой шурупа кольцевые конусные «шипы» прочно закрепляются в коробке (почти как рыболовный крючок), благодаря чему её положение относительно стены легко регулируется путём дальнейшего вкручивания или выкручивания крепёжного элемента. Длина — от 60 до 125 мм. Цена — от 2000 до 3500 руб. за упаковку из 500 шт.

Специальные саморезы позволяют значительно ускорить и облегчить выполнение тех операций, которые необходимы при создании деревянных конструкций.

Все о крепежах для бруса

Строить любой дом очень затратно, в том числе и деревянный. Строительство отнимает много времени, средств и энергии. Кроме того, нужно иметь немалые знания и умения в подобных работах. В процессе строительства постоянно возникает куча вопросов – как довольно сложных, так и, казалось бы, совсем простых. Например, нужно знать, чем можно зафиксировать между собой брусья, а также каким образом крепятся балки на бетонных или кирпичных поверхностях.

Не все знают, что имеются специальные приспособления для деревянного бруса, которые помогут решить монтажные проблемы в таких случаях. Ниже рассмотрены основные особенности и виды крепежа, а так же несколько советов по выбору изделий.

Особенности

Крепежные изделия для деревянного бруса изготавливаются из металла или других материалов. Крепления служат соединением брусьев между собой или с любой другой поверхностью, закрепляя деревянные элементы под разными углами. Крепежи отличаются прочностью, длительным сроком эксплуатации, а также значительно сокращают затраты времени на строительство. Одной из главных особенностей крепежных изделий является продолжительный срок службы – несколько десятилетий. Большинство металлических креплений производят из стали с оцинковкой, которая повышает срок эксплуатации. Если изделие имеет антикоррозийное покрытие, то этот срок увеличивается.

Еще одним преимуществом использования таких элементов считается тот факт, что при монтаже деревянные конструкции остаются неповрежденными и прочными, так как отсутствует необходимость в надрезах древесины. Структура материала полностью сохраняется. Конструкция соединительного изделия не требует применения сложного оборудования.

Все виды крепежей подразумевают использование шуруповёрта и саморезов. Необходимо только приложить изделие к балке и зафиксировать его.

Существует много видов креплений, которые имеют особую конструкцию, свои преимущества и размеры.

Металлические углы и муфты с шайбами

Балка с сечением 100х100 мм дает усадку в пределах 3-10%. Для компенсации такого процесса крепят муфту. Крепление выглядит шпилеобразным изделием категории М20 с шайбой, зафиксированной на основании методом сварки. Муфта предназначается для скрепления углов. Крепежные угловые соединения похожи на скобы. Их производят из листов металла. Железный уголок может иметь длину от 12 до 17,5 см. Это перфорированное соединение обладает высокой степенью прочности.

Нагеля. Данный соединитель используют для фиксации досок между собой. Элемент применяют в монтаже балок с любым сечением: 100х100, 150х150 и других размеров.

Нагеля

Эти изделия играют первостепенную роль при монтаже деревянных конструкций. Брус имеет естественную влажность. Балки при высыхании древесины скручиваются по всей длине. Нагеля служат для предотвращения скручивания. Изделия производят из древесины или стали. Металлические соединители изготовляют из железных прутов или арматуры. Конечный результат выглядит палкообразным изделием, минимальная длина которого 5 см.

Для производства деревянных нагелей используют плотную древесину с водоотталкивающими свойствами. Материал не подвержен заражению плесенью и грибками.

Анкера

Используют там, где нужно скреплять балки с бетонной поверхностью. Анкера (или дюбеля) — это металлические шурупы со скрытой головкой. Использование анкера позволяет скрыть наличие элемента на фасадной части сруба. Ещё одно название изделий – «глухари». Анкера, кроме того, применяют для сквозного соединения, когда соединитель вкручивается через балку и фиксируется на поверхности из бетона. Дюбеля предназначены для больших нагрузок, поэтому они становятся незаменимым видом крепежа при монтаже оконных проемов.

Пластины

Данный крепежный элемент предназначен для соединения балок или досок в одной плоскости. Стальное перфорированное изделие толщиной 2,5 мм имеет покрытие из светлого цинка. Пластинами скрепляют доски, балки и бревна в деревянных перекрытиях.

Гвоздевая пластина

Оригинальный и распространенный вид соединителя с мелкими гвоздиками на внутренней части. Такие изделия бывают разными по размеру и форме. Гвоздевая пластина используется для монтажа напольного покрытия, перегородок и соединения стеновых бревен.

Держатели

Эти соединительные элементы используются для фиксации брусьев под различными углами. Крепления имеют сложную форму, являются надежными фиксаторами при сборке перекрытий и перегородок.

Опоры

Такие изделия служа для фиксации балок к стенам. Этот профилированный крепеж производят из металлического листа толщиной 2 мм. Опоры имеют цинковое покрытие, поэтому их срок эксплуатации значительно увеличивается. Крепление обычно имеет форму уголка, является довольно простым изделием в применении. Опоры делятся на 2 разновидности: для открытого и закрытого бруса.

Брус имеет разное сечение. Для несущих конструкций берут материал от 150 мм, для перекрытий выбирают брус 100х100 мм. Определенное сечение подразумевает использование своей строительной опоры с разным размером. Максимальная длина металлического изделия — 20 см, высота — 8,5 см, а ширина — 12 см. Фиксация осуществляется с помощью болтов, саморезов и шуроповёрта.

Кронштейны

Данный вид крепления является модификацией опоры. Опора-кронштейн служит соединителем для балок, сборки перекрытий и перегородок. При производстве изделий используют оцинкованный лист металла и метод холодной штамповки. Элементы бывают разных форм («L», «Z» и «П»).

L-образные кронштейны существуют в левом или правом исполнении. Z-образный применяют для разных уровней монтажа. П-образные опоры используют для фиксации изделий внутри дома. В качестве соединительных элементов применяют саморезы.

Забивные и закладные опоры

Применяют при устройстве несложных фундаментов, навесов или заборов. Конструкция крепежа выглядит как П-образная опора. К задней части приварен вертикальный штырь или небольшая часть металлической трубы. Опору устанавливают в основание бетонной колонны. Так же установка крепежа может быть выполнена путем забивания изделия в землю. Фиксация выполняется с помощью болтов через отверстия.

Закладная опора имеют второе название – «стакан». Внешний вид изделия действительно напоминает стакан. А применяются они для крепления брусьев, балок, бревен к столбу. Кроме того, «стаканы» используют для установки усиливающей балки на бетонном полу.

Опора позволяет равномерно распределить давление на грунт, тем самым конструкция получается прочной и долговечной.

Регулировочный лифт – это крепление из двух металлических листов с оцинковкой. Толщина листа – 6 мм. Конструкция имеет болты и шайбы определенного размера. Изделие используют для регулировки усадки дома из дерева.

Стяжки

Это соединитель длиной 1-2 метра. В комплект к соединителю идут муфта, гайка, шайбы и металлическая прокладка с отверстиями. Стяжка имеет резьбу по всей своей длине или только по краям. Диаметр разный – от 2,5 до 57 мм. Стяжки используют при строительстве деревянных конструкций и соединении деревянных элементов между собой.

Компенсаторы

Данный вид соединения служит для сохранения геометрии конструкций. Случаются перепады влажности, которые вызывают смещение балок. Чтобы предотвратить этот процесс, используют компенсаторы.

Как выбрать?

Выбор крепления для строительства деревянного сруба зависит от многих критериев. При покупке учитывают вид работ, нагрузку и сечение деревянных балок. Для монтажа перекрытия лучше использовать анкера. Они рассчитаны на большую нагрузку. Чаще всего их приобретают для фиксации оконных переплетов с другой поверхностью. Для монтажа фасадной части сруба существуют анкера со скрытой шляпкой. Они незаметны, поэтому не испортят внешний облик.

Деревянный брус имеет разное сечение — 50х50, 100х100, 100х150, 150х150, 200х200 мм. Определенное сечение дает свою степень усадки. Для компенсации усадки приобретают скобы или муфты с шайбой. Изделия довольно прочные и надежные, отличаются долгим сроком эксплуатации. Для бруса с сечением 50Х50 выбирают уголки или скобы. Они служат фиксатором при сборке перекрытий или деревянных навесов. Для балок 130х100 и 150х150 мм применяют соединительные уголки, которые выдерживают большое давление. Такие соединители имеют двойное усиление для предотвращения деформации древесины.

Нагель подойдет для балок любого сечения. Он служит для фиксации бревен, брусьев и досок между собой. Нагель также предотвращает скручивание деревянного материала. Производством соединительных изделий занимаются как российские, так и западные изготовители. Изделия можно приобрести поштучно или комплектом. Цена на эти изделия приемлемая. Однако следует помнить, что комплект соединителей стоит дешевле на 10-13%, чем поштучный вариант. При выборе стоит обращать внимание на качество продукции. Не рекомендуется покупать крепеж китайского производства. Лучше отдать предпочтение товару российского изготовителя. Еще одним важным фактором при выборе является покрытие изделий. Все крепления имеют довольно большой срок службы. Но крепеж со специальным покрытием становится почти вечным.

Стальные соединители покрывают антикоррозийным составом. Деревянные изделия, например, нагеля покрывают составом против появления различных видов грибков и плесени. Кроме этого, такое покрытие препятствует проникновению влаги внутрь древесины. Строительство деревянного дома подразумевает использование различных креплений. Каждый вид крепежа выполняет свою роль. Использование соединителей для деревянных балок повышает производительность и уменьшает затраты сил, экономит время.

Выбор изделий основывается на разных факторах. Предоставленные рекомендации помогут выбрать надежный крепеж для планируемого вида работ с брусом различного диаметра.

Для дерева

Древесина много веков используется для возведения домов. Брёвна, доска, брус, различные плиты (типа фанеры и ОСБ), а также готовые профилированные изделия – все эти строительные материалы остаются популярными и поныне. Из пилопродукции собирают силовые несущие элементы здания, а также полностью создают ограждающие конструкции, из леса делают каркасы и выполняют всевозможные обшивки. Соответственно, заготовки и детали из дерева необходимо соединять между собой, а также правильно сочетать их с другими традиционными материалами – камнем и металлом. Для этого существуют специальные крепёжные элементы, которые разработаны именно для работы с древесиной. Теперь это – современные системные решения, позволяющие решать все монтажные проблемы. В магазине Ёлка-Палка крепёж для дерева в розницу и оптом представлен в широком ассортименте.

Крепеж для дерева и его признаки

Каким должен быть крепёж для пиломатериалов? Древесина является достаточно мягким материалом, особенно если сравнивать её с другими видами массивов. Однако физические свойства деревянных деталей, используемых в строительстве, могут сильно отличаться в зависимости от процента их влажности, применяемой породы, условий произрастания деревьев… Структура не является однородной даже на разных участках одного и того же бревна. Крепёжный элемент в любом случае должен хорошо держаться в волокнах и надёжно фиксировать любые детали. Чтобы увеличить силу трения, на гвоздях очень часто делается накатка или ершение, а самонарезные винты имеют крупную резьбу.

Надежность крепежа по дереву

Большинство крепежей для дерева в Москве производится из оцинкованной и фосфатированной стали или металлов, которые не ржавеют (например, есть гвозди из алюминия, меди). Только некоторые виды продукции делаются из чёрного металла, но только те, что применяются в черновых конструкциях – гвозди строительные, калёные кровельные скобы. Защитное покрытие позволяет в разы увеличить срок службы крепёжных элементов, но, кроме этого, на порядок улучшаются эстетические свойства продукции, ведь будут исключены рыжие пятна и потёки от ржавчины.

Конструкция современных крепежей продумана до мелочей. Так, существуют десятки видов саморезов, которые предназначены для тех или иных работ, у каждого из них есть свои особенности. Допустим, у кровельного крепежа на острие имеется бур, которым можно просверлить листовой металл, и крупная прорезиненная шайба. А у конструкционных жёлтых саморезов – сложная резьба по телу (иногда неполная) и специальный наконечник. Гвоздь финишный имеет очень маленькую головку, а оцинкованный гвоздь для крепления ОСБ – напротив – довольно крупную. Есть крепёжная продукция с конической головкой под потай, а есть – с плоской. Доступна масса вариантов по длине.

Почти все эти крепёжные элементы (в том числе перфорированные) эксплуатируются под нагрузкой, поэтому они должны обладать стойкостью к изгибающим и срезающим воздействиям. Качественный крепёж для дерева не ломается, в крайнем случае он может только согнуться. Для тех или иных работ можно выбирать изделия разной толщины, это касается как гвоздей/саморезов, так и перфорированных пластин/уголков.

Виды крепежа для древесины

Гвозди

Это, пожалуй, один из самых известных и проверенных видов комплектующих для строительных работ. На данный крепёж для дерева цена самая демократичная, но он отличается практичностью и функциональностью. Гвоздь представляет собой металлический стержень, нарезанный из проволоки, у которого на одном конце имеется острие, а на другом – плоская шляпка.

При использовании изделие забивается обычным молотком, или может объединяться в ленты и загружаться в пистолет-нейлер. Могут применяться гвозди самостоятельно, либо в комплексе с перфорированными крепёжными элементами.

Размер шляпки отличается по размерам, в зависимости от того, должен гвоздь утапливаться или надёжнее прижимать деталь. На стержне могут иметься насечки для увеличения сил трения, ведь именно с их помощью гвозди держатся в древесине. Длина (собственно, как и толщина) гвоздя выбирается по характеру соединения и типу испытываемых узлом нагрузок.

В зависимости от того, для каких целей гвозди предназначены, их разделяют на несколько основных типов. Если говорить о строительстве, то это:

• Чёрные гвозди строительные,
• Оцинкованные с крупной шляпкой,
• Ершёные,
• Винтовые,
• Финишные,
• Толевые,
• Шиферные.

Саморезы

Это современный крепёж, обладает высокой эффективностью и при этом тоже очень практичен. Стоимость крепежа для дерева данного типа больше чем у гвоздей, но и преимуществ у него много.
Изюминка самонарезного винта заключается в том, что он использует пластичность древесины. То есть позволяет произвести ввинчивание без предварительного сверления. Благодаря широкому шагу резьбы и увеличенной её высоте (например, саморезы по металлу имеют более частую и более низкую резьбу), данный крепёж плотно входит в любые древесные волокна и отлично там держится. При этом такое соединение остаётся разборным, тогда как сбитые гвоздями деревянные детали разъединить без повреждений удаётся крайне редко.

Конструкция резьбы и наконечника ориентирована на лёгкий заход в дерево. Бур на конце саморезов по дереву обычно не применяется. Шляпка делается с конусом для утапливания впотай, либо плоской, у типов “прессшайба”, “кровельный саморез”. Резьба может быть сплошная или частичная. Есть много вариантов по толщине и длине изделий.

Для использования саморезов необходима дрель или шуруповёрт, хотя, теоретически, мелкие изделия в небольших количествах могут быть прикручены с помощью отвёртки. Чтобы передать вращение от инструмента, на головке самореза есть шлицы. Форма у шлицей может разниться. Как правило, используются форматы РН или PZ, – это нужно учитывать, выбирая биту.

Среди множества типов саморезов по дереву наиболее востребованными оказались:

• фосфатированные (чёрные);
• оцинкованные (жёлтые);
• кровельные (белые и окрашенные);
• шурупы с шестигранной или профильной головкой (в том числе: глухарь, с кольцом, с крюком, L-образный шуруп-костыль, глухарь с пружиной).

Резьбовые метрические виды соединения

Гвозди и саморезы – не единственные комплектующие, которыми получается собирать деревянные конструкции. Наиболее нагруженные или наиболее объёмные узлы скручивают посредством болтов и шпилек. Вместе с гайками и шайбами эти метизы позволяют получить самую надёжную фиксацию, ведь можно очень плотно прижать детали друг к другу, применить стержни увеличенного диаметра (а значит, очень прочные). Очевидный плюс заключается в возможности разбирать и собирать конструкции несколько раз.

Шпильки и болты устанавливаются через сквозное отверстие, которое должно быть просверлено в каждой из скрепляемых деталей. Непосредственная фиксация осуществляется посредством закручивания гаек. Крупные шайбы позволяют увеличить опорную площадь и предотвратить погружение гаек/головок в древесину.

Перфорированный крепёж

Данный вид крепёжных изделий разработан для ускорения монтажа деревянных элементов здания. Благодаря такой продукции появилась возможность избежать сложного технически (и трудоёмкого) изготовления в дереве врезок и замков. Если врубка древесины фактически занижала сечение деталей, то перфорированные изделия позволили выполнять сборку встык, причём с повышением надёжности узла. Поэтому нет необходимости увеличивать сечение пиломатериалов, как раньше. Соответственно, получится разгрузить дом и сэкономить средства, хотя до проведения расчётов кажется, что купить крепёж для дерева перфорированный – довольно затратное решение.

Ещё одно достоинство подобных изделий кроется в увеличении скорости строительства. Соединения при помощи уголков и пластин могут легко выполнить непрофессионалы, ведь всё, что нужно – отрезать брус или доску более-менее точно по длине.

Перфорированные крепежи представлены в широком ассортименте. Они объединены в систему и перекрывают все потребности современного деревянного и общего строительства. Сделаны они из листового металла толщиной от полутора до 5 мм, в котором имеется большое количество отверстий (круглые мелкие, крупные под анкеры, длинные прорези для скользящих фиксаций). Все изделия оцинкованы, полностью готовы к использованию. Среди всего крепежа с перфорацией выделяют несколько видов по конструкции и сфере использования, в первую очередь, это уголки, пластины, опоры, ленты.
