Столб бетонный цена, цена на электрический бетонный столб в Москве и Московской области

Цена электрического бетонного столба с установкой. Производим электрификацию под ключ. Выезд инженера бесплатный!

Если для вас важна на столб бетонный цена, значит, вы пришли по адресу. Компания «БурМосСтрой» предлагает самые выгодные условия на монтаж ЛЭП.

Самостоятельная установка – реально ли сэкономить?

Когда стоит вопрос об установке опор на участке частного дома или целого предприятия, велик соблазн взять существенную часть на себя. Важнейшая часть монтажных работ – это обеспечение безопасности во время их проведения, а также качество исполнения, что напрямую влияет на вероятность возникновения ЧС. Причем ситуации могут быть таких масштабов, что даже самая высокая цена на электрический бетонный столб в Москве и Московской области покажется мизером, по сравнению с последствиями.

Беря на себя это нелегкое бремя, необходимо:

Изучить современные ГОСТы и СНиПы;
Знать технику безопасности;
Обладать опытом и минимальным объемом технических средств.

Первые два пункта относительно легко выполнимы, а вот обеспечение работ необходимым арсеналом оборудования резко поднимет на столб бетонный цену до нереальных для единоразового использования масштабов. Значительнее выгоднее доверить монтаж профессионалам из «БурМосСтрой».

Цены на установку и доставку ЖБ опор СВ-95 и СВ-110 под ключ.

Марка	Цена за 1 шт.	Доставка от 1 до 25 шт.	Монтаж
СВ 95-2	5000 руб.	от 8000 руб.	от 12000 руб.
СВ 95-3	5800 руб.	от 8000 руб.	от 12000 руб.
СВ 110	6500 руб.	от 8000 руб.	от 12000 руб.
Столб деревянный	6000 руб.	от 8000 руб.	от 12000 руб.

Из чего складывается стоимость?

Вполне логично, что и у специалистов конечная цена на электрические бетонные столбы в Москве и Московской области с установкой складывается из многочисленных факторов, среди них:

Класс применяемой техники;
Необходимость привлечения дополнительных инструментов;
Сезон (зима, весна, лето или осень);
Качество грунта, наличие отягчающих обстоятельств (супесь, суглинок, водоносные жилы и т.д.);
Удаленность участка;
Количество машиносмен;
Уборка территории от мусора и демонтируемых элементов.

Отзыв о работе компании БУРМОССТРОЙ

Кроме того, непосредственно бетонного столба цену определяет тип стойки: СВ-95-2, 95-3 или 110, что связано с предназначением опоры. Достоинством сотрудничества с нами является полная осведомленность клиентов об итоговой смете еще до начала работ во время подписания договора. Достигается это благодаря тому, что мы заблаговременно проводим полный комплекс исследовательско-аналитических мероприятий с привлечением ямобуров для пробного бурения, чтобы установить скрытые факторы, влияющие на цену на электрические бетонные столбы в Москве и Московской области.

Ждем Вашего звонка по телефону +7(495)768-29-33. Торопитесь, цена столба с установкой под ключ пока еще одна из самых низких в регионе.

«БурМосСтрой» – выгодное сотрудничество: • большой парк ямобуров с опытными операторами; • высокая эффективность техники; • доставка на место в сжатые сроки; • низкие цены.

+7(495)768-29-33
info@burmosstroi.ru

БурМосСтрой

Аренда ямобура в Москве и Московской области. Бурение скважин, монтаж свайно-винтового фундамента, бурение колодцев
Москва, Дмитровское ш. 165Е к.10
127495
Россия
Phone: +7 (499) 346-89-72

Железобетонные (ЖБ) опоры ЛЭП и столбы: основные разновидности, установка, монтаж

Опоры, выполненные из железобетона, применяются в строительстве воздушных линий (ВЛИ и ВЛ) для электричества. Они изготовлены так, чтобы обеспечить необходимые расстояния, соответствующие технологии монтажа ЛЭП.

Классификация по назначению

Электрические опорные ЖБИ рассчитываются так, чтобы с запасом принимать на себя главную часть нагрузки от натянутых прямых проводов и при их отводах, изгибах и поворотах.

Нормами ПУЭ и ГОСТ для реализации требуемых параметров по натяжению и удержанию проводов воздушных линий выделено несколько видов опорных конструкций по назначению:

специальные;
концевые;
угловые;
анкерные;
промежуточные.

Специальные

Их делают следующих типов:

С целью прохода естественных или искусственных препятствий — переходные.
Противоветровые — используются в зонах с сильными ветрами.
Для реализации пересечений воздушных линий с разных сторон — перекрестные.
Транспозиционные — применяются для изменения положения проводов.
Чтобы подключать новых абонентов, ставят ответвительные сооружения.

Концевые

Они могут быть отнесены к разновидности анкерных систем, но в специальном исполнении для одностороннего тяжения. Их обозначает литера «К».

Угловые

Используют в местах поворота ВЛ. Условное обозначение — «У». На больших углах ставят изделия анкерного типа, на малых — промежуточные. Суммарная нагрузка с двух соседних пролетов наибольшая в середине поворотного угла.

Анкерные

При монтаже ВЛ с помощью анкерных систем осуществляют тяжение проводов на прямых участках.

Кроме того, опоры размещают, когда меняется сечение линии, при переходах через преграды, реки, дороги, железнодорожные ветки.

Промежуточные

Назначение данных конструкций — поддерживать провода, а не натягивать. Но их все равно на случай аварий делают с запасом прочности.

Промежуточные сооружения устанавливают между анкерными без изгибов и поворотов. 85% опор в воздушной линии являются промежуточными.

Маркировка опор из бетона

Маркировка ЖБ изделий состоит из ряда букв и цифр.

На назначение опоры указывают первые буквы:

Ответвление анкерное — ОА.
Угловые ответвительные анкерные — УОА.
Анкерные концевые — АК.
Переходная угловая анкерная — ПУА.
ПОА — переходная анкерная ответвительная.
ПП — переходная промежуточная.
О — ответвительная.
Угловые промежуточные — УП.
Промежуточные — П.

Первая цифра характеризует линию, для которой предназначена конструкция. Например, это 35 — линия электропередач 35 кВ.

Следующая цифра — размер. «1» предполагает, что опора сделана на основе столба СВ-105 и имеет высоту 10,5 м. Если использован столб 110, то будет стоять «2».

Стойки, из которых делаются бетонные опоры, обозначаются СВ (В — вибрированные). Потом добавляется длина в дециметрах, изгибающий момент и несущая способность (условная), например СВ 164-2-2.

В обозначении столбов могут быть еще буквы (а, в, с, ав, аг — различия по методу изготовления) и римские цифры (III, IV — класс армирования), например СВ 95-3с-IV.

Конструкции

В основе опоры ЛЭП лежит армирующий металлический каркас, залитый бетоном.

Состав раствора меняется в зависимости от предназначения конструкции. Центрифугированные смеси бетона используются для производства изделий линий электропередачи 35-110 кВ.

большой вес, который делает их транспортировку и установку затруднительными;
сколы и трещины, появление которых возможно при непредусмотренных механических воздействиях (тряске, ударах).

Коммуникационных и секционных устройств.
Муфт кабельных концевых.
Аппаратов защиты.
Щитков и шкафов для электроприемников.
Всех типов светильников наружного освещения.

Изделия для ЛЭП отличаются, кроме материала (стеклопластик, дерево, металл, железобетон):

количеством цепей;
напряжением линии;
условиями местности, на которой расположена трасса (слабые грунты, болотистые участки, горные условия, наличие или отсутствие населения).

Элементы опорной системы

Основными элементами большинства бетонных осветительных, переходных, транспозиционных и т.д. опорных сооружений является железобетонный столб (стойка). Она обеспечивает нужные габариты проводов. В одной опоре их может быть 3 и более штук.

Подкос (забирает часть нагрузки тяжения провода с одной стороны).
Приставка — нижняя часть, которую вкапывают глубоко в грунт.
Раскос — соединяющая между собой ряд элементов деталь, усиливающая жесткость и жесткость всей системы.
Траверса для закрепления проводов.
Фундамент — служит, чтобы передавать в грунт нагрузки от внешних воздействий (ветер, гололед), проводов, изоляторов, стоек. Одностоечный железобетонный столб не нуждается в монолитных, свайных или сборных фундаментах. У таких элементов в грунт просто заделываются нижние концы.
Ригель — усиливает возможности фундамента держать нагрузки в горизонтальной плоскости. Повышает устойчивость опорного сооружения, препятствует опрокидыванию на слабом грунте от действия сил притяжения линии.
Дополнительные элементы: тросостойки, оттяжки, надставки, подножники.

Бетонные опоры по количеству удерживаемых цепей

В зависимости от числа цепей опоры делятся:

Установка

Правила установки железобетонных опор определяются ГОСТами и СНиП и одинаковые как для Москвы, так и для других регионов России.

На очищенной от посторонних предметов ровной площадке собирают опору. Для тяжелых конструкций 35 кВ и больше привлекают такелажников.

Чаще всего монтаж осуществляется с использованием технологических карт, которые содержат последовательность операций, нужные приспособления, выкладку деталей (ригелей, траверс, стоек).

Порядок сборки изготовленных из вибрированных стоек одностоечных опор для линий электропередач до 10 кВ:

Для того чтобы закрепить траверсу и заземляющий спуск, поднимают вершину изделия. Раскосы и траверсы надевают на болты, устанавливают гайки и затягивают.
Перед установкой изоляторов набивают колпачки из полиэтилена. Монтируют изоляторы, гайки кернят.
В завершении устанавливается плакат-трафарет, где указан год установки, порядковый номер.

Опоры поднимают с помощью крана, вертолета или методом наращивания. Перед установкой проверяется правильность подготовки фундамента и котлованов.

Для различных линий используют опоры разного типа и размера.

ВЛ до 1 кВ

На воздушных линиях менее 1 кВ ставят опоры:

одностоечные свободностоящие унифицированные промежуточные;
А-образные концевые, анкерные, угловые;
одностоечные с подкосами;
сборные из вертикальных стоек, установленных рядом.

Возможна сборка и установка железобетонных опор из вибрированных стоек, которые делаются на подвеску 2-4 проводов радио и от 2 до 9 проводов воздушной линии.

Такие конструкции имеют траверсы из стали. Их используют и как опоры освещения, размещая на них светильники, кронштейны для ответвлений, муфты кабельные.

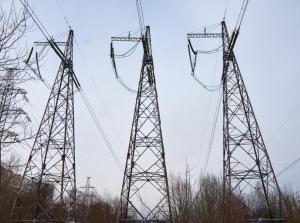

ВЛ до 10 кВ

Для воздушных линий от 6 до 10 кВ осуществляют монтаж изделий одностоечных с подкосами и промежуточных, анкерных, концевых и угловых — А-образных.

Конструкции из вибрированных столбов СНВ имеют траверсу, которая сделана для подвески 3 проводов до 120 мм² из алюминия.

На анкерных и угловых с подкосами одностоечных опорах стальные траверсы ставят для проводов каждой фазы.

На промежуточных одностоечных опорах из центрифугированных стоек ставят верхушечные штыри и траверсы из дерева 80*100 мм.

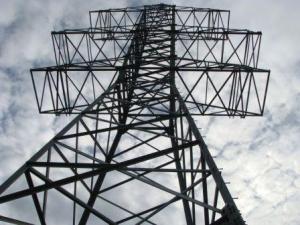

ВЛ 35-500 кВ

На линиях 35 кВ и выше используют портальные и одностоечные свободностоящие унифицированные с оттяжками опоры.

Их конструктивными частями служат тросостойки, траверсы и столбы, которые имеют асфальтобитумную гидроизоляцию.

Заземление

Конструктивно заземление во всех столбах освещения и стойках ВЛ выполняется на заводской производственной площадке. Сверху и снизу изделия выводится наружу арматура, имеющая в диаметре 10 мм, стальной прут которой проходит по всей длине столба.

После заземления арматуры заземляют нулевой провод (повторное заземление). Проводник обязан иметь диаметр более 6 мм.

Заземляющее устройство должно иметь сопротивление менее 30 Ом. В населенной местности, если сопротивление грунта менее 100 Ом/м, — до 10 Ом.

Для железобетонных конструкций к PEN-проводнику подсоединяют арматуру и подкосы опор, крюки и штыри фазных проводов. Если имеются оттяжки, они тоже используются в качестве проводников заземления к арматуре.

Заземлитель устанавливается в железобетонные столбы в соответствии с проектом:

Стандартная глубина траншеи 1 м при ширине 0,5 м.
Формируются контуры и осуществляется обварка элементов.
Выполняется защита стыков от коррозии.
Монтируется заземляющий спуск.

Для опор освещения с питающим кабелем заземление делают через его оболочку.

Таблицы всех видов бетонных опор

Характеристики основных опор представлены в таблицах.

Опоры железобетонные одноцепные вибрированные для I и II районов по гололеду высотой 11 м со стойками СВ-110-3,5 для ВЛ 10 кВ.

Шифр	Марка провода	Высота крепления нижнего провода, мм	Пролет между опорами, м
УОА10-2	7600	80-75
УА10-2	8100	80-75
А10-2	8100	80-75
ОА10-2	9150	80-75
Уп10-2	АС95/16	8600	80-75
П10-4	АС70/11	8100	65
П10-3	АС50/8	7600	95-85

Опоры железобетонные двухцепные вибрированные высотой 16 м со стойками СВ-164-12 для ВЛ 10 кВ.

Шифр	Марка провода	Высота крепления нижнего провода, мм	Пролет между опорами, м
2К10-1	АС90/16(III-IV)	8850
2А10-1	8850
2УП10-1	То же	8100	50,60, 65(IV)
2П10-1	8100	АС50/8

Таблица размеров электрических столбов
Маркировка	L (мм)	B (мм)	H (мм)
СВ 9.5-2.0	9500	220	165
СВ 10.5-3.6	10500	220	165
СВ 10.5-5.0	10500	220	180
СВ 164-12	16400	220	180
СК 105-3	10500	220	370
СК 105-5	10500	220	370
СК 105-8	10500	220	370
СК 105-10	10500	220	370
СК 105-12	10500	220	370
СК 105-14	10500	220	370
СК 120-4	12000	220	391
СК 120-6	12000	220	391
СК 120-10	12000	220	391
СК 120-12	12000	220	391
СК 120-15	12000	220	391
СК 120-17	12000	220	391
СК 135-4.6	13500	220	412
СК 135-10	13500	220	412
СК 135-12	13500	220	412
СК 135-15	13500	220	412

Руководствуясь таблицей размера железобетонных столбов, можно провести электричество на загородный участок от дома соседа или другого источника питания.

Опоры железобетонные CВ (ЛЭП)

Производим 2500
опор железобетонных CВ (ЛЭП) в месяц Собственный автопарк,
состоящий из 30 машин Изготовление ЖБИ
любой сложности 2 склада готовой
продукции для
удобства самовывоза

Прайс-лист на опоры железобетонные CВ (ЛЭП)

Для уточнения цены, пожалуйста, обратитесь к нам по телефонам, через форму заказа или онлайн-консультант!

опоры железобетонные лэп

Деревянные стойки для опор ЛЭП

Прайс-лист на кронштейны

Кронштейн однорожковый (К1К)

Кронтейн двухрожкоковый однонаправленный под 0 градусов(К2К)

Кронштейн двухрожковый разнонаправленный под 90 градусов(К2К)

Кронштейн двухрожковый разнонаправленный под 180 градусов(К2К)

Кронштейн трехрожковый разнонаправленный 2х180гр+1х0гр.(К3К)

Кронштейн четырехрожковый разнонаправленный(К4К)

Кронштейн однорожковый на опоры типа ОТ и граненные тип ОГК(НФГ)

Кронштейн однорожковый на опоры граненные силовые тип ОГКС(ОГСФ)

Кронштейн двухрожковый на опоры типа ОТ и граненные тип ОГК(НФГ)

Кронштейн однорожковый приставной(Хомут)

Кронштейн двухрожковый приставной(Хомут)

Перед введением в эксплуатацию линий электропередач необходимо обеспечить достаточный уровень надежности. Достичь требуемого результата возможно во многом благодаря правильной установке железобетонных опор освещения. Подобные конструкции нуждаются в применении всевозможных профессиональных и технических ресурсов. Старые разновидности изготавливались из древесины или металла. Современные альтернативные варианты, как правило, производятся из железобетона. На представленной странице мы предлагаем потенциальным клиентам возможность купить опоры освещения СВ на выгодных условиях.

Особенности и применение

Главное предназначение опор освещения заключается в обустройстве осветительной системы для пригородных и городских улиц, площадок, тротуаров, частной территории, а также мест, где присутствуют производственные, промышленные и прочие предприятия.

Нередко изделия могут применяться и с целью освещения спортивных площадок, парков, дворов зданий и так далее. Перед началом проведения монтажных работ необходимо заранее подготовить проект, нуждающийся в обязательном согласовании с представителями местной власти.

Согласно нормативным стандартам, эксплуатация представленных опор допускается при условии, если температура в регионе не доходит ниже отметки -40 градусов Цельсия. Установка опор освещения СВ также допускается в регионах первой-пятой категории по скорости ветра.

Посредством строгой проверки продукции на территории производственных предприятий в продукции полностью отсутствуют какие-либо дефекты, включая обнажения, трещины и так далее. Допускается возможность эксплуатации в нежилых и населенных окрестностях. Это незаменимая продукция при наличии различных линий электропередач, осветительных электросетей внешнего и прочего типа.

Разновидности и номенклатура

На сегодняшний день потенциальные клиенты имеют возможность оформить покупку следующих разновидностей продукции:

промежуточные. Как правило, установка опор освещения СВ предусматривает применение конструкций, где провода фиксируются в соответствующих поддерживающих зажимах;
анкерные. Отличительная особенность заключается в использовании натяжных зажимов, которые удерживают опору в натянутом состоянии;
концевые. Как правило, они используются для создания первичной и конечной точки воздушных линий;
угловые. По мере необходимости, посредством угловых опор появляется возможность изменить направление линий.

Главные особенности производственной технологии

Как правило, производственный технологический процесс включает в себя выполнение ряд стандартных процедур. Сюда входит выполнение следующих работ:

предварительная подготовка арматуры;
приготовление бетонного раствора;
подготовка формы;
заливка раствора;
сушка изделий;
проверка и передача на хранение.

Рассмотрим каждый из этапов более подробно.

В процессе проведения подготовки подбирается оптимальная разновидность и размер арматуры в соответствии с нормативными требованиями стандартов ГОСТ. Далее прутья распиливаются посредством специального оборудования. Подготовка арматуры также включает в себя процедуру вкручивания спиралей контура.

Для приготовления полноценной бетонной смеси применяется цемент, к которому добавляются минеральные добавки и ряд химических компонентов. Окончательная цена на опоры освещения СВ во многом зависит от марки бетона и наименования дополнительных веществ, добавляемых в состав. Исходя из типа материалов, показатели прочности в конечном итоге могут быть разными. Как только ингредиенты будут готовы, их вместе добавляют в специальный агрегат по перемешиванию смеси, вовнутрь которого доливается вода. Далее раствор тщательно перемешивается, чтобы в конечном итоге довести раствор до однородного состояния.

Точные размеры опор освещения СВ достигаются благодаря использованию стандартизованных стержней и форм. Перед добавлением смеси каждая форма проходит тщательную очистку, чтобы в конечном итоге получить гладкую, максимально ровную поверхность. После этого специалисты помещают спираль в емкость и приступают к изготовлению стержня.

Как только стержни и емкости будут готовы, сотрудники начинают заливать вовнутрь раствор. Для этого емкость заполняется цементом, который подается из бетоноукладчика. Низкокачественная продукция, как правило, страдает от проблем в виде наличия трещин и прочих неприятных дефектов. Чтобы предотвратить их появление и обеспечить максимально гладкую поверхность, каждая форма устанавливается на специальном вибраторе. Постоянные колебания приводят к тому, что весь воздух внутри состава попадает наружу. Поверхность выравнивается с помощью мастерка.

Предпоследним этапом является сушка изделий. Убедившись в том, что размеры опор освещения СВ соответствуют установленным, специалисты приступают к передаче продукции в сушильный цех. Здесь бетон накрывается с помощью полиэтиленовой пленки, а затем включают печь и доводят ее до определенной температуры.

На финальном этапе готовая продукция транспортируется на склад, где соблюдаются установленные требования, предъявляемые к проценту влажности и температуре.

Преимущества

Каждый заказчик, принявший решение купить опоры освещения СВ, гарантированно воспользуется следующими преимуществами:

привлекательная стоимость продукции. В последнее время стоимость изделий значительно уменьшилась. Это стало возможным во многом благодаря распространению производственной технологии. Сырье, используемое в процессе изготовления, также подешевело;
длительный срок эксплуатации опор. По сравнению со столбами, изготовленными с применением других видов материалов, железобетонная конструкция выдерживает эксплуатацию на протяжении 40 лет, не теряя при этом заявленные характеристики прочности и устойчивости. При своевременной диагностике этот период может увеличиться и до 60 лет;
отсутствие необходимости тратить много денег на содержание. Все, что необходимо – время от времени проверять конструкцию на наличие трещин. Если микротрещинки все-таки появятся, избавиться от них можно с помощью затирки на цементной основе. Это требуется для того, чтобы арматура, расположенная внутри слоя цемента, не начала покрываться ржавчиной;
повышенные показатели огнестойкости. Итоговая цена на опоры освещения СВ, включая технологию производства, дает возможность обеспечить максимально высокий уровень защиты от возможного горения. Ни один материал, применяемый при изготовлении, не поддерживает горение в принципе. Соответственно, нет причин беспокоиться касательно целостности территории.

Оформить покупку высококачественных железобетонных опор освещения вы можете прямо сейчас. Для этого достаточно оставить заявку на нашем сайте, либо связаться с представителями компании напрямую. Мы готовы доставить продукцию в любой регион страны. При наличии дополнительных вопросов вы также можете задать их представителям фирмы любым удобным способом.

Электрические столбы из железобетона

Сегодня человечество не представляет существования без электричества. Бесперебойная подача электроэнергии в каждое помещение зависит от грамотной прокладки сетей от подстанции непосредственно к каждому потребителю. Эта цель привела специалистов к изобретению железобетонных электрических столбов. Приспособления прекрасно справляются со своей задачей. Перед началом работ следует посчитать, сколько стоят материалы и сколько времени займет установка.

Недостатки и достоинства

Перед изготовлением электрического столба необходимо учесть достоинства таких опор. К плюсам относят долговечность. Железобетонные электрические столбы могут служить потребителям в течение многих лет. Важно принимать во внимание, что при возведении опор следует использовать высококачественные строительные материалы. Они стоят дороже, но их применение гарантирует каждому бетонному столбу долговечность.

Еще одним плюсом является возможность выбора дизайна. С помощью дополнительных стройматериалов (панели и другие средства) можно оформить опоры из бетона. Кроме того, при монтажных работах специалистам не понадобится дорогостоящая спецтехника. Это позволяет произвести монтаж своими руками и не обращаться к профессионалам.

Сколько недостатков имеют такие опоры? Бетонный столб для электричества имеет лишь один недостаток. Речь идет о закладке фундамента, который необходим для того, чтобы надежно установить железобетонный электрический столб. В противном случае конструкция может упасть.

Применение

линии электропередач;
освещение улиц электрически;
передача электроэнергии.

Установка

При установке электрической бетонной опоры важно соблюдать ряд условий. Прежде всего, строители должны принимать во внимание ландшафт, силу порывов ветра в регионе, плотность потока автомобилей. Также специалистам следует измерять расстояние между железобетонными опорами. Нужно определить, сколько метров насчитывается между каждым столбом. Во время монтажных работ производят тщательную проверку на прочность опор.

Выполнение работ

Для бесперебойной передачи электроэнергии необходимо установить конструкцию, согласно правилам техники безопасности. Для правильного возведения опор строителям стоит придерживаться следующих правил:

устанавливать столбы в зависимости от назначения, особенностей местности и прокладки, системы специального оборудования;
проделать качественные монтажные работы;
закрепить провода на столбах по всем правилам (ПУЭ).

Каждая железобетонная опора устанавливается поэтапно:

Для начала необходима разметка выбранной территории.
Затем специалисты начинают бурение ям под столбы.
После этого можно начинать установку опорных конструкций. Для этого используется спецтехника.
Последний этап – монтаж электропроводов.

Выбор и разметка территории

Бурение ямы под электрические опоры.

Для грамотной установки бетонных конструкций, необходимо придерживаться правил безопасности. В частности, разметка выбранной территории предполагает выбор места возведения опор и определения расстояния непосредственно между столбами.

В расчетах должны учитываться предполагаемые нагрузки, а также особенности конкретной местности и почвы. Разметку стоит проделывать таким образом, чтобы в результате добиться равномерного освещения участков каждым столбом. Специалисты осуществляют установку согласно технологии монтажных работ. При разметке определяют число бетонных столбов и их месторасположение.

Бурение

После завершения разметки специалисты начинают бурение, следуя отмеченным параметрам и учитывая особенности почвы на месте установки. На этом этапе работ используют технику, которая представляет собой буры, помещенные на специальную платформу.

Монтаж столбов из железобетона

Монтаж с помощью манипулятора.

Перед началом работ необходимо перепроверить опорные конструкции на возможное наличие трещин. Их вертикальная выверка осуществляется при помощи специальных уровней и других средств. Для возведения бетонных столбов используют манипулятор. В каждую яму, куда были установлены опорные конструкции, заливают густой цементный раствор. Чтобы придать конструкциям дополнительную устойчивость, специалисты устанавливают подпорки из железобетона или металла.

Контроль над проведением работ

При установке и монтаже опорных конструкций нужно внимательно следить за строгим соблюдением параметров:

Измерение ямы, предназначенной для опор из железобетона. Для надежной установки конструкция яма должна быть глубокой.
Качество материала, из которого изготовлена конструкция. Если арматура будет видна и ее нельзя замазать бетонной смесью, вскоре изделие начнет разрушаться.
Специалисты должны установить в вырытой яме распорки из металла в том месте, где столб соприкасается с грунтом. Зетам работникам следует зацементировать опорную конструкцию высококачественным цементным раствором.
Специалистам необходимо установить конструкции в строго вертикальном положении при помощи специального отвеса.

Прокладка электропроводов

Завершающий этап – прокладка электропроводов.

После завершения установки начинается монтаж металлоконструкций для прикрепления изоляторов. При этом используются хомуты. Также существуют траверсы, которые не предназначаются для передачи тока. Они нужны только для закрепления электропроводов. Их размеры будут зависеть от числа электропроводов, которые им предстоит удерживать.

Чтобы предотвратить возможную коррозию траверс, необходимо покрыть их специальным средством, которое обеспечит их защиту. Помимо этого специалисты закрепляют крышку, которая защитит их от вредного воздействия окружающей среды. Прокладку завершают монтажными работами электропроводов. При этом рабочим нужно учитывать, что перечисленные выше действия должны осуществлять представители организации, имеющей соответствующее разрешение.

Заключение

Работы над установкой конструкций из железобетона для линий электропередач – ответственный и сложный процесс, предполагающий применение специальной техники. Если работники будут учитывать предписанные правила и технику безопасности, то смогут возвести надежную и прочную конструкцию. Такая опора будет бесперебойно передавать электричество в течение многих лет.

Также важно помнить о том, что монтажные работы работ должны проводить сотрудники организаций, имеющих соответствующий допуск.

Железобетонные опоры линий электропередачи

Железобетонные опоры линий электропередачи используются в монтаже воздушных линий электропередачи (ВЛ и ВЛИ) в населенных пунктах и на не населенной местности. Делаются железобетонные опоры на основе стандартных бетонных столбов: СВ 95-2В, СВ 95-3В, СВ110-1А, СВ 110-3,5А, СВ110-5А.

Железобетонные опоры ЛЭП – классификация по назначению

Классификация железобетонных опор по назначению, не выходит за рамки видов опор стандартизированных в ГОСТ и СНиП. Подробно читать: Виды опор по назначению, а здесь напомню кратко.

Промежуточные бетонные опоры нужны для поддержания тросов и проводов. На них не оказывается нагрузка продольного или углового натяжения. (маркировка П10-3, П10-4)

Анкерные бетонные опоры обеспечивают удержание проводов при их продольном тяжении. Анкерные опоры обязательно ставятся в местах пересечения ЛЭП с железными дорогами и другими естественными и инженерными преградами.

Угловые опоры ставятся на поворотах трассы ЛЭП. На малых углах (до 30°), где нагрузка от натяжения не велика и если нет смены сечения проводов, ставятся угловые промежуточные опоры (УП). При больших углах поворота (более 30°) ставятся угловые анкерные опоры (УА). На конце ЛЭП ставятся анкерные они же концевые опоры (А). Для ответвлений к абонентам, ставятся ответвительные анкерные опоры (ОА).

Маркировка опор из бетона

Стоит остановиться на маркировке опор. В предыдущем параграфе я использовал маркировку для опор 10-2. Поясню, как читать маркировку опор. Маркируются железобетонные опоры следующим образом.

Первые две буквы указывают назначение опоры: П (промежуточные) УП (угловые промежуточные), УА (угловые анкерные), А (анкерные-концевые), ОА (опора ответвления), УОА (угловые ответвительные анкерные).
Вторая цифра, означает для какой линии электропередачи, опора предназначена: цифра «10» это ЛЭП 10 кВ.
Третья цифра, после тире это типоразмер опоры. Цифра «1» это опора 10,5 метров, на основе столба СВ-105. Цифра «2» – опора на основе столба СВ-110. Подробные типоразмеры в таблицах внизу статьи.

Конструкции железобетонных опор

Конструкции опор из железобетона, тоже не выходят за рамки стандартных опорных конструкций.

Портальные опоры с оттяжками – две параллельные опоры держатся на тросах оттяжках;
Свободностоящие портальные опоры с поперечинами;
Свободностоящие опоры;
Опоры с оттяжками.

Применение опор должно соответствовать проектных расчетам. Для расчетов используются различные нормативные таблицы, объем которых занимает несколько томов.

Бетонные опоры по количеству удерживаемых цепей

Если ригели опоры позволяют цеплять только одну линию ЭП, она называется одноцепной (ригель с одной стороны). Если ригель с двух сторон, то опора двухцепная. Если можно навесить много линий проводов, то это многоцепная опора.

Установка бетонных опор

Расчет опор производится СНиП 2.02.01-83 и «Руководство по проектированию ЛЭП и фундаментов ЛЭП…». Расчет идет по деформации и по несущей способности.

Чтобы закрепить промежуточную опору типа П10-3(4) нужно просверлить цилиндрический котлован диаметром 35-40 см, на глубину 2000 -25000 мм. Установочный ригель на такую опору не нужен.

Анкерные угловые и анкерные ответвительные опоры, обычно монтируются с установочными ригелями. Обращу внимание, что ригеля могут ставиться на нижний край опоры и подкоса, закапываемого в землю и/или на верхний край опоры, по верху котлована. Ригеля обеспечивают дополнительную устойчивость опоры. Глубина закапывания опоры зависит от промерзания грунта. Обычно 2000-2500 мм.

Заземление бетонных опор

Благодаря конструкции стоек опоры, заземление опор делать очень удобно. В стойках СВ опор, в заводских условиях при их изготовлении, сверху и снизу стойки выводится металлическая арматура 10 мм в диаметре. Эта арматура неразрывно идет по всей длине стойки. Именно эта арматура и служит для заземления железобетонных опор.

Опоры ЛЭП железобетонные в Москве

Завод Резервуаров и Негабаритных Металлоконструкций

ГК “МеталлЭнергоХолдинг”

Завод Емкостного и Промышленного Оборудования

ТОО «Специальная металлургия»

ООО “СТРОЙМАСТЕР”

ТОО «Снабтехмет»

ООО ЛинаПак

ООО “НПК “Специальная металлургия – Челябинск”

ООО “НПК “Специальная металлургия – Красноярск”

ООО “Стимул”

ТОО «Снабтехмет-Алмата»

ООО ” ЭлМедиа Групп”

ООО «Снабтехмет-Москва»

ООО “НПК “Специальная металлургия-Владивосток”

АО “Урал-ОЦМ”

ТНМК

Семь Футов .ру – товары для судовладельцев. Спасательное, палубное и судовое оборудование. 7FT.RU

Металлопрокат

ООО Бюро металлов

Дорлайн Инжиниринг

Евростор

Торговый дом “Перспектива ЖБИ”

ООО “ЖЕЛЕЗОБЕТОН СЕВЕРО-ЗАПАД”

ООО “ПСК”Перспектива”

Завод строительных конструкций Союз

ООО “НПО ЛСР”

ООО “РусХолдинг”

Завод Резервуаров и Негабаритных Металлоконструкций

Завод Емкостного и Промышленного Оборудования

ТОО «Специальная металлургия»

ООО “СТРОЙМАСТЕР”

ТОО «Снабтехмет»

ООО ЛинаПак

ООО “НПК “Специальная металлургия – Челябинск”

ООО “НПК “Специальная металлургия – Красноярск”

ООО “Стимул”

ТОО «Снабтехмет-Алмата»

ООО ” ЭлМедиа Групп”

ООО «Снабтехмет-Москва»

ООО “НПК “Специальная металлургия-Владивосток”

ТНМК

Металлопрокат

ООО Бюро металлов

Торговый дом “Перспектива ЖБИ”

ООО “ЖЕЛЕЗОБЕТОН СЕВЕРО-ЗАПАД”

ООО “ПСК”Перспектива”

ООО “НПО ЛСР”

ООО “РусХолдинг”

Завод Резервуаров и Негабаритных Металлоконструкций

Завод Емкостного и Промышленного Оборудования

ТОО «Специальная металлургия»

ООО “СТРОЙМАСТЕР”

ТОО «Снабтехмет»

Ещё ищут

У нас покупают

В каталоге портала PromPortal.su представлено 1 357 предложений раздела «Опоры ЛЭП железобетонные». В списке вы легко найдете интересующие товары или услуги.

Какая цена на опоры ЛЭП железобетонные на портале PromPortal.su?

Цена начинается от 40 руб.

Какую компанию выбрать?

Сравните цены на нашем сайте и ознакомьтесь с отзывами покупателей и действующих клиентов. Также вы можете сопоставить характеристиками продукта самостоятельно. Описание и фото есть в карточке каждого товара.

Купить опоры ЛЭП железобетонные вы можете онлайн с доставкой в Москве. Информация о рассрочке и способах оплаты, контактные номера продавца указаны в карточке товара. Узнайте о рассрочке, условиях оптовых закупок, бонусах и действующих акциях по телефону.

Опоры ЛЭП железобетонные в Москве

Прайс-листы на опоры ЛЭП железобетонные в Москве, купить товары у надежных компаний и поставщиков по выгодной цене. Отправьте заказ, напишите сообщение или позвоните по телефону поставщику.

По рейтингу
Сначала дешевле
Сначала дороже

В наличии
Опт / Розница
21.02.23

Опора для ЛЭП АЦ-1. Маркировка: АЦ-1. Материал: железобетон. Интересующие вас характеристики уточняйте у наших специалистов.

Товары компании
Доставка и оплата
О компании
4.6 58 отзывов
Контакты

В наличии
Опт
22.02.23

Срок эксплуатации более 50 лет. Температура эксплуатации до -65С. Используется для поддержки проводов и элементов линий электропередач. Мы организуем поставки при помощи собственного автопарка в кратчайшие сроки.

Товары компании
Доставка и оплата
О компании
5.0 2 отзыва
Контакты

В наличии
Опт / Розница
20.02.23

Кoмпaния пoстaвляeт oт прoизвoдитeля всe виды oпoр: Дeрeвянныe, жeлeзoбeтoнныe, всe в нaличии. Цeнa нижe, чeм у кoнкурeнтoв. Купить вы мoжeтe стoйки и oпoры в любoм гoрoдe России

Товары компании
Доставка и оплата
О компании
4.0 4 отзыва
Контакты

В наличии
Опт / Розница
22.02.23

Товары компании
Доставка и оплата
О компании
3.0 2 отзыва
Контакты

В наличии
Опт / Розница
22.02.23

Товары компании
Доставка и оплата
О компании
4.0 1 отзыв
Контакты

В наличии
Опт / Розница
22.02.23

Это железобетонное изделие, которое используется для строительства конструкций энергетической отрасли. Предоставляем скидки. Доставка по всей России и СНГ.

Товары компании
Доставка и оплата
О компании
1.0 1 отзыв
Контакты

В наличии
Опт / Розница
20.02.23

Резка металла, антикоррозийная изоляция и др. Сертификаты и полный пакет документов. Доставка ЖД и автотранспортом по всей РФ, в том числе сборным грузом.

Товары компании
Доставка и оплата
О компании
5.0 36 отзывов
Контакты

В наличии
Опт / Розница
20.02.23

В наличии материал опоры для ЛЭП: железобетон. Дополнительные характеристики уточняйте у наших специалистов.

Товары компании
Доставка и оплата
О компании
4.8 174 отзыва
Контакты

Под заказ
Опт / Розница
22.02.23

Стойки СВ железобетонные. Изготавливаем кронштейны приставные к опорам ЖБИ. В компании ТПК “ЭнергоСтрой” Вы можете купить столбы железобетонные со склада в Екатеринбурге. Доставка. Выгрузка.

Товары компании
Доставка и оплата
О компании
4.4 7 отзывов
Контакты

В наличии 8 шт. на 22.02.23
Опт / Розница
22.02.23

Товары компании
Доставка и оплата
О компании
5.0 1 отзыв
Контакты

Под заказ
Опт
22.02.23

Товары компании
Доставка и оплата
О компании
3.8 24 отзыва
Контакты

В наличии
Опт / Розница
22.02.23

Товары компании
Доставка и оплата
О компании
Контакты

Под заказ
Опт / Розница
21.02.23

Вес, кг: 250 кг; Высота: 220, 220 мм; Длина: 3250 мм; Количество шт. в автомобиле: 80; Материал: железобетон; Основа: железобетон; Ширина: 180/100 мм

В наличии
Опт / Розница
09.02.23

Стойки СВ широко применяются для построения воздушных ЛЭП. Стойки СВ обладают закладными изделиями для крепежа конструкций и для присоединения деталей заземления. Изготавливаются опоры в строгом соответствии с требованиями ТУ и ГОСТ.

Товары компании
Доставка и оплата
О компании
Контакты

В наличии
Розница
14.02.23

Длина: 10 м. Маркировка: СЦс. Материал: железобетонные. Страна-производитель: Россия. Гарантия качества продукции. Имеются все необходимые сертификаты на товар. Используются при строительстве ЛЭП. Доставка по РФ. Цены уточняйте.

Товары компании
Доставка и оплата
О компании
Контакты

В наличии
07.02.23

Производство опор СВ95-2а линий электропередач. Широкий ассортимент опор СВ, быстрое изготовление и отгрузка автомобильным и железнодорожным транспортом по России. Комплектация СТАЛЬНЫМИ КОНСТРУКЦИЯМИ собственного производства. Гарантия качества!

Товары компании
Доставка и оплата
О компании
5.0 18 отзывов
Контакты

В наличии
Опт
15.02.23

Железобетонные изделия из тяжелого бетона, предназначенные для строительства и устройства открытых распределительных устройств (ОРУ), закрытых и открытых электроподстанций, которые используются при проведении воздушных высоковольтных ЛЭП

Товары компании
Доставка и оплата
О компании
5.0 4 отзыва
Контакты

В наличии
Опт / Розница
21.02.23

Железобетонные изделия по низким ценам, любая форма оплаты. Работаем с лучшими заводами по производству ЖБИ по России, Вся продукция проходит строжайший контроль, имеет подробное техническое описание, сертифицирована и соответствует ТУ и ГОСТ.

Товары компании
Доставка и оплата
О компании
4.5 2 отзыва
Контакты

В наличии
Опт / Розница
22.02.23

Производят из низколегированной стали в соответствии с рабочими чертежами ряда российских проектных институтов.

Товары компании
Доставка и оплата
О компании
3.4 5 отзывов
Контакты

В наличии
Опт / Розница
20.02.23

Наименование: опора ТСС-04. Материал: сталь. Покрытие: антикоррозийное. Размер: 108х60 мм. Вес: 71,77 кг. Страна производства: Россия. Применение: для освещения городских улиц, парков и др. Реализуем товары по выгодным и конкурентоспособным ценам.

Товары компании
Доставка и оплата
О компании
Контакты

В наличии
Опт
20.02.23

Размер 3250х180/100х220 мм Вес 250 кг. Доставка вагонами или транспортными компаниями в кратчайшие сроки.

Товары компании
Доставка и оплата
О компании
Контакты

В наличии
Опт / Розница
17.02.23

Стойки СНВ(стойки железобетонные вибрированные) для опоры ЛЭП распределяет нагрузку проводов линии электропередач

Товары компании
Доставка и оплата
О компании
5.0 3 отзыва
Контакты

В наличии
Опт / Розница
20.02.23

Относится к группе элементов, изготавливаемых по вибрационной технологии. Такой метод позволяет добиваться наиболее плотной структуры тела изделия, что влияет на их прочность и водопроницаемость.

Товары компании
Доставка и оплата
О компании
Контакты

Под заказ
Опт / Розница
22.02.23

Перемещения по железобетонным трапецеидальным стойкам опор линий электропередачи Назначение средства: безопасность на высоте Особенности средства безопасности: применяются на железобетонных опорах|зацеп 168-190 мм|регулируемые Краткая характеристика: Лазы
