Чугунная канализационная труба 100 мм: сколько весит и стоит 1 кг изделия

Вес чугунных труб

На данной странице представлена таблица теоретического веса чугунных труб.

Таблица веса чугунных труб (класс ЛА)

Условный проход (в мм.): Наружный диаметр (в мм.): Толщина стенки (в мм.): Масса 1 погонного метра трубы (в кг.):
65 81 6,7 11,3
80 98 7,2 14,9
100 118 7,5 18,9
125 144 7,9 24,5
150 170 8,3 30,5
200 222 9,2 44,6
250 274 10 60,1
300 326 10,8 77,6
350 378 11,7 97,6
400 429 12,5 118,5
500 532 14,2 167,5
600 635 15,8 222,9
700 738 17,5 287,2
800 842 19,2 359,8
900 945 20,6 437,8
1000 1048 22,5 525,6

Таблица веса чугунных труб (класс А)

Условный проход (в мм.): Наружный диаметр (в мм.): Толщина стенки (в мм.): Масса 1 погонного метра трубы (в кг.):
65 81 7,4 12,4
80 98 7,9 16,2
100 118 8,3 20,8
125 144 8,7 26,8
150 170 9,2 33,7
200 222 10,1 48,8
250 274 11 65,9
300 326 11,9 85,2
350 378 12,8 106,5
400 429 13,8 130,5
500 532 15,6 183,5
600 635 17,4 244,8
700 738 19,3 316
800 842 21,1 394,6
900 945 22,3 480,9
1000 1048 24,8 578

Таблица веса чугунных труб (класс Б)

Условный проход (в мм.):

Наружный диаметр (в мм.):

Толщина стенки (в мм.):

Масса 1 погонного метра трубы (в кг.):

АВТОР СТАТЬИ Редакция E-metall Сайт-агрегатор позволяет искать металл без посредников у конечных поставщиков: владельцев металла и производителей. Данные о наличии и стоимости металла регулярно обновляются и отображаются в единой таблице поиска с удобными фильтрами и сортировкой. С помощью сервиса можно быстро найти металл и связаться с выбранным поставщиком.

Материалы по теме

Покупаете металл? На нашем сервисе вы бесплатно можете увидеть по какой цене, в каком объеме и где именно лежит та или иная позиция из вашей заявки. Мы размещаем наличие 730 проверенных поставщиков без посредников. Каталог

Поставляете металл? На нашем сервисе вы можете разместить свои складские остатки и начать получать дополнительные обращения от пользователей нашего сервиса. Разместить наличие

Комментарии

Подписывайтесь на нас,
следите за новостями и бонусами.

Мы стараемся писать на самые важные и актуальные темы для вас. Если вы не нашли в нашем блоге статьи на интересующие вас темы, скажите нам об этом.

Вы можете разместить свою статью рекламного или информационного содержания.

Трубы чугунные 100 мм технические характеристики и сфера применения, обзор сертификатов

При выборе чугунных труб особое внимание нужно уделять их диаметру, длине и весу. От этих критериев зависят особенности применения изделий. Существует несколько стандартов, которые определяют эксплуатационные особенности водопроводных и канализационных трубопроводов из чугуна. В ГОСТах приведены таблицы, где вес труб сопоставлен с их наружным диаметром: подходящая вам труба может быть найдена без особых проблем, если использовать эти данные. Также массу можно рассчитать с помощью формулы. Но, независимо от габаритов, изделия из чугуна характеризуются высокими эксплуатационными свойствами, в частности, могут служить до 100 лет.

Вес чугунных труб

В таблицах указан вес чугунных труб, соответствующий стандарту качества ГОСТ 9583 — Трубы чугунные, напорные, изготовленные методами центробежного и полунепрерывного литья.

Как известно, чугунные трубы, в зависимости от предназначения (рассчитанной выдерживаемой нагрузки), разделяются на 3 класса. Первый и самый прочный класс, это трубы класса А, применяемые при прокладке магистральных трубопроводов. Второй класс чугунных труб — класс Б, в основе своей, предназначен для прокладки внутриквартальных труб, систем канализации и ливневых стоков. Но при нанесения защитного слоя, в виде битумной мастики, характеристики прочности, достигают труб класса А. Ну и самый востребованный, и в то-же время, самый «слабый» класс труб — ЛА. Данный класс труб применим при квартирной разводке, либо при применении в частном домостроении.

Таблица веса чугунных труб, класса ЛА

Чугунные трубы класса ЛА, являются самыми массово-производимыми и востребованными на рынке, из-за своей дешевизны. Дешевизна достигается малым количеством трудозатрат на производстве, что привело чугунные трубы класса ЛА — к списку самых «слабых» труб. Основное применение — разводка внутриквартирных и внутридомовых канализационных систем.

Условный проход (в мм.): Наружный диаметр (в мм.): Толщина стенки (в мм.): Масса 1 погонного метра трубы (в кг.):
65 81 6,7 11,3
80 98 7,2 14,9
100 118 7,5 18,9
125 144 7,9 24,5
150 170 8,3 30,5
200 222 9,2 44,6
250 274 10 60,1
300 326 10,8 77,6
350 378 11,7 97,6
400 429 12,5 118,5
500 532 14,2 167,5
600 635 15,8 222,9
700 738 17,5 287,2
800 842 19,2 359,8
900 945 20,6 437,8
1000 1048 22,5 525,6

Таблица веса чугунных труб, класса А

Самый прочный класс чугунных труб. Применяется при прокладке магистральных трубопроводов.

Условный проход (в мм.):

Наружный диаметр (в мм.):

Толщина стенки (в мм.):

Масса 1 погонного метра трубы (в кг.):

Таблица веса чугунных труб, класса Б

Второй, по прочности, класс чугунных труб. Нашел свое предназначение, при внутриквартальной прокладке, систем канализации и ливневых стоков. При нанесении защитного слоя, в виде битумной мастики, возможно достижение прочности класса А, .

От каких показателей зависит масса трубопровода

Как можно заметить из таблиц, вес трубных изделий в первую очередь определяется толщиной стенок. Чем последний показатель выше, тем масса больше. От других факторов практически ничего не зависит: например, если у трубопроводов класса А, Б и ЛА условный проход равен 100 миллиметрам, все равно труба типа Б будет весить больше по сравнению с другими разновидностями продукции.

Читайте также:
Штукатурка откосов своими руками – фото, видео, советы

Вес метра трубы может увеличиться, если оснастить изделие дополнительными деталями. Важную роль также играет тип соединений: к примеру, трубы диаметром 100 миллиметров с раструбами по массе будут отличаться от точно такой же продукции с резьбой.

И хотя различия между весом двух отдельно взятых трубных изделий незначительны, разница в массе станет ощутимой, если покупать продукцию оптом.

Если ответственно отнестись к выбору трубной продукции, проблем со сборкой системы не возникнет, а канализация или водопровод будут исправно выполнять свои функции в течение продолжительного времени.

Сколько весит Какая масса

На вес трубы значительно влияет её класс. Приведён в таблице вес одного метра, чугунной трубы класса А. Класс Б тяжелее, а класс ЛА легче на 10%. (приблизительно для быстрой оценки веса)

Таблица параметров чугунных канализационных труб с внутренними диаметрами 50 мм, 65 мм, 100 мм, 110 мм, 150 мм, 300 мм.

Проходной диаметр, мм внешний диаметр, мм толщина стенки, мм вес чугунной трубы в 1 м количество метров в тонне
50 65 6.9 8.6 110
65 81 7.4 12.4 80.6
100 118 8.3 20.8 48
110 130 8.5 22.5 43
150 170 9.2 33.7 29.6
300 326 11.9 85.2 11.7

О безраструбных изделиях

Более трех десятков лет международной группой компаний Saint-Gobain производятся чугунные трубы sml диаметром 100 мм. На протяжении всего времени эти безраструбные устройства успешно конкурируют с коллекторами раструбного типа.

Существенное преимущество таких изделий состоит в том, что соединяют их между собой способом «стык в стык», используя для этого устойчивые к, различного рода, химическим воздействиям, хомуты. Наличие таких хомутов из нержавейки делает возможным легко переносить повышенные сторонние нагрузки.

Современные системы SML широко применяются во внешних и внутренних водосточных системах аэропортов, высотных зданий, офисов, складов, супермаркетов, подземных паркингов, больниц, вокзалов, других объектов, к которым предъявляются повышенные требования в плане шумо- и огнезащиты.

Кстати, если вы хотите своими руками провести замену, ремонт чугунных труб канализационной или водопроводной систем, то для надежного зажима советуем использовать откидные тиски Yato YT-6513. Купить надежный зажим для чугунных труб 100 мм в диаметре – это значит избавиться от возможного вращения трубы во время работы с ней.

Размеры

ГОСТ 9583-75, заменивший ранее действующий 9583-61, регламентирует типоразмеры и диаметры водопроводных труб; таблица ниже показывает все особенности изделий разных классов.

Требования к части трубы по линии обреза:

  • отклонение от перпендикуляра не более 5°;
  • покрытие нетоксичным материалом, не влияющим на герметичность соединения;
  • в покрытии среза не может быть видимых трещин;
  • для обработки не подходят материалы с запахом и размягчающиеся под действием воды.

Труба чугунная, размеры которой отличаются от последующего участка водопроводной развязки, нуждается а переходниках, тройниках и других фитингах для бесшовного монтажа.

Преимущества

Несмотря на достаточно большой вес чугунных труб, исторически так сложилось, что применяются они преимущественно в системах канализации и водоснабжения. Сегодня, наряду с улучшением качества самого исходного материала, происходит совершенствование методик монтажа чугунных трубопроводов. Внедрение шаровидного чугуна, устойчивого к растрескиванию и более пластичного, подарило изготавливаемой из него трубной продукции вторую жизнь. А благодаря различным диаметрам чугунных канализационных труб, эти изделия стали использоваться наравне с полимерными трубами – безоговорочными лидерами на сантехническом рынке.

К достоинствам продукции изготовленной из ВЧШГ (данная аббревиатура обозначает Высокопрочный Чугун с Шаровидным Графитом) эксперты относят:

  • низкая аварийность по причине высокой прочности;
  • срок эксплуатации достигает 100 и более лет;
  • неподверженность коррозии;
  • выдерживает морозы до -60ًС;
  • лёгкость использования отработанных технологий теплоизоляции;
  • хорошая устойчивость к внешним нагрузкам;
  • прокладывать ВЧШГ-труборовод канализации допускается на глубине 8…10 метров;
  • возможность утилизации чугунных изделий по истечении их срока эксплуатации.

Чугунные трубы применяются и в современных инженерных системах разных типов

Характеристики чугунных труб

Срок службы

Трубы из чугуна отличаются очень длительным сроком эксплуатации. Большинство производителей заявляет о периоде в 80 лет. Однако есть данные, свидетельствующие о том, канализационные трубы из этого материала могут использоваться даже до 100 лет! Конечно, оставлять их в системе на такой срок можно при условии выполнения профилактического ремонта чугунных труб.

Несомненно, срок службы чугунных труб обеспечивает им первое место по долговечности среди труб, изготовленных из других материалов.

Кроме того, канализация, выполненная из чугунных труб, отличается наименьшей аварийностью. Такие высокие эксплуатационные качества, объясняются следующими факторами:

  • полной устойчивостью чугуна к коррозии, в связи с чем трубы из этого материала не подвергаются зарастанию стенок изнутри;
  • в антикоррозийное покрытие не включаются шлаки;
  • в чугунных трубах нет свищей и швов.

Размер чугунных труб

Покрытия способны продлить срок службы труб

Диаметры чугунных труб, которые выпускаются на современном производстве, имеют значения, начиная от 50 и заканчивая 1200 мм. Наименьшая толщина стенок таких изделий – 10 мм. Диаметру трубы соответствует ее длина. Длина готовой трубы может составлять 2-7 м.

В зависимости от использованного метода производства трубы из чугуна подразделяются на виды и классы.

Читайте также:
Устройство монолитного перекрытия по профнастилу

По способу соединения выпускают чугунные трубы 2 видов:

  • раструбные – один конец которых имеет раструб, а другой выполняется гладким;
  • безраструбные – такие трубы являются на концах гладкими.

Размеры чугунных труб различают, используя значение номинального диаметра, равного внутреннему диаметру трубы. Так, чугунная труба DN 100 имеет:

  • внутренний диаметр – 100 мм;
  • внешний диаметр – 104 мм.

Внутренний (Dy) и наружный (Dнар) диаметры трубы

Производится большое количество чугунных труб, имеющих номинальные диаметры от 50 до 400 мм и отличающихся высокой прочностью. Они имеют гладкие края и, как правило, 3-метровую длину.

Разъемные трубы выпускают различной длины, начиная от 0,15 до 3,00 м. Специалисты советуют использовать трубы, которые соответствуют французскому стандарту NF.

В используемой при этом маркировке первая часть записи указывает на марку, вторая – на соответствие стандарту и уточнение типа чугуна, а последняя – на номинальный диаметр и область использования.

Немного о напорных трубах

Для передачи воды используют водопроводные (напорные) трубы.

Крупным планом

Какие же основные характеристики такого вида изделий?

  1. Условный проход может быть от 65 до 1200 мм.
  2. Длина – 2-7 метров.
  3. Соединение фланцевого или раструбного типа.
  4. Для изготовления используют полунепрерывное или центробежное литьё.
  5. Толщина стенок – от 6,7 до 31 мм. В соответствии с этим параметром, чугунные трубы разделяют на три класса: А, Б, ЛА. Наибольшую толщину стенок имеют изделия класса Б. Соответственно, они – наиболее прочные.
  6. Рассчитаны на работу в системах с нормальным (до 1 000 кПа) и повышенным рабочим давлением (до 1 600 кПа).
  7. Маркировка наносится на наружную поверхность изделия в месте перехода раструба в ствол (согласно ГОСТ 5525-61).

Соответственно ГОСТ 5525-61, маркировка ЧНР 100 Бх2000 означает:

  • ЧНР 100 – труба чугунная напорная раструбная с диаметром условного прохода 100 мм;
  • Б – класс, которому соответствует изделие;
  • 2000 – длина в миллиметрах.

Практически, каждое прокладывание канализационной или водопроводной системы происходит с присоединениями колен с разными углами, значения которых могут быть 45, 60, 90 и 180°. Поэтому, если нужно проложить систему внутри помещения по его периметру, то используют колена с углом 90 градусов.

Для чего нужно определять вес трубопровода

Вес 1 метра трубной продукции из чугуна необходимо знать, когда планируется проведение их оптовой закупки. Тогда трубы продаются тоннами. При этом масса одного изделия значения не имеет, поскольку метраж вычисляется наоборот, на основе данных о количестве метров в тонне. При розничной же покупке масса трубы не учитывается. Ключевое значение в данном случае имеют размеры чугунных труб. Искать вес изделий также необходимо для того, чтобы:

  • определить грузоподъёмность автомобиля для перевозки;
  • выяснить стоимость транспортировки;
  • рассчитать трудозатраты на каждую смену;
  • определить грузоподъёмность крана или погрузчика.

Важно! Некорректно произведённые расчёты могут повлечь аварии при перевозке чугунных трубных изделий или во время выполнения работ с ними. Например, искривятся балки, оборвутся подвески, порвутся стропы крана.

Без предварительных расчётов быть уверенных в 100-процентной успешности проведения работ нельзя.

Новые технологии производства

Стоит сказать о том, что вес чугунной трубы изменить не получится ни при каких новых технологиях. Это техническая особенность материала, и с ней приходится только мириться. Но если быть честным, то многие другие материалы легкостью тоже не отличаются (асбестоцементные трубы, элементы железобетонных коллекторов и другие).

А вот улучшить другие качества чугуна оказывается вполне можно:

  • Новые технологии чугуна позволяют значительно снизить стоимость производства труб, что делает данный материал вполне конкурентоспособным.
  • Раньше внутренняя поверхность изделия покрывалась цементно-песчаной смесью, это повышало

стойкость к коррозии. Сейчас такой метод практически забыт, внутренние покрытия выполняются на основе эпоксидных смол, существует технология нанесения полимерных покрытий, в том числе и полиэтилена. Это не только защищает от коррозии, но и снижает коэффициент сопротивления потоку, предотвращает образование отложений. Это значительно увеличивает срок службы чугунных труб.

Применение различных марок чугуна позволяет получить трубы с различными характеристиками, наиболее прочным считается ВЧШГ (чугун с графитными включениями шаровидной формы).

  • Защита от воздействия отрицательных температур многими производителями сегодня выполняется при помощи пенополиуретана с полиэтиленовым покрытием. К слову, это незначительно утяжеляет чугунные трубы — вес полимерных труб с таким покрытием меняется более существенно.

Как видите, работа по улучшению эксплуатационных характеристик данного материала идет постоянно, что свидетельствует о том, что специалисты оценивают возможности эксплуатации чугунных коммуникаций, в целом, положительно, а недостатки присущи даже самым современным материалам.

Трубы чугунные 100 мм технические характеристики и сфера применения, обзор сертификатов

Несмотря на развитие производства стальных и пластиковых труб, чугунная труба была и остается самой надежной и долговечной при сооружении, как современных бытовых, так и коммуникаций в ведущих отраслях народного хозяйства страны.

Развитие промышленности также требует построения надежных и долговечных трубопроводов. Кроме того, с каждым годом увеличивается строительство жилья, объектов социально-культурного назначения, где также нужны надежные водопроводные и канализационные системы.

Для успешного воплощения этой идеи в жизнь, необходимы современные конструкционные материалы, основой которых уже на протяжении многих лет остается чугун.

Идеальным вариантом для построения таких систем являются чугунные трубы 100 мм, которые во все времена были надежными и популярными среди потребителей, и еще долгое время будут оставаться таковыми.

Недостатки

Минусы таких чугунных изделий больше относятся к монтажу, чем к их эксплуатации:

  • наличие большого веса, в том числе чугунных труб 100 мм, что сопровождается применением больших физических усилий при их установке;
  • трудоемкий процесс соединения, который заключается в том, что стыки нужно залить жидкой серой, или зачеканить льняной, пеньковой или джутовой прядью – каболкой, пропитанной цементным раствором в соотношении объемов 2:1. Можно использовать асбестоцементную смесь, которая легко готовится из цемента марки 400 и волокон асбеста (пропорция – 7:3);
  • много времени уходит на установку, в сравнении с монтажом в таких же объемах, изделий из пластика;
  • нужно задействовать дополнительную специальную технику. Это, прежде всего, относится к укладке труб наружной канализации, во время которой применяют подъемный кран или лебедку, чтобы монтаж соответствовал нормам и правилам.

Применение

Чугунные каналы используются для:

Изделия для канализации

  • линий теплоснабжения;
  • канализационных систем, цена которых полностью возмещается качеством;
  • трубопроводов, перемещающих нефтепродукты;
  • водоснабжающих систем противопожарного характера;
  • обеспечения функционирования трубопроводов, использующихся в химической, нефтеперерабатывающей, а также горнодобывающей отрасли.

Если взять трубу из чугуна диаметром 100 миллиметров, то ее можно и необходимо применять в тех местах, где создаваемая нагрузка существенно больше хозяйственно-бытовой.

К таким объектам относятся:

  • предприятия пищевой промышленности и общественного питания;
  • мясоперерабатывающие комбинаты;
  • фермы и другие места для содержания животных;
  • объекты здравоохранения;
  • санатории, образовательные учреждения;
  • лаборатории непромышленного характера и т.д.

Общая характеристика

Благодаря мудрому соотношению «цена-качество-экология» чугунные изделия на сегодняшний день являются самыми перспективными.

За способом соединения, они бывают:

  • раструбными, в которых один конец – гладкий, а другой – с раструбом;
  • безраструбными, когда оба конца – гладкие.

Внутренний диаметр труб практически равняется номинальному диаметру (обозначается DN). Например, труба DN 100 имеет условный проход 100 мм (такой, как и внутренний диаметр), а наружный диаметр составляет 118 мм, при толщине стенок 7,5 мм (допускается погрешность 5%).

Сколько весит Какая масса

На вес трубы значительно влияет её класс. Приведён в таблице вес одного метра, чугунной трубы класса А. Класс Б тяжелее, а класс ЛА легче на 10%. (приблизительно для быстрой оценки веса)

Таблица параметров чугунных канализационных труб с внутренними диаметрами 50 мм, 65 мм, 100 мм, 110 мм, 150 мм, 300 мм.

Проходной диаметр, мм внешний диаметр, мм толщина стенки, мм вес чугунной трубы в 1 м количество метров в тонне
50 65 6.9 8.6 110
65 81 7.4 12.4 80.6
100 118 8.3 20.8 48
110 130 8.5 22.5 43
150 170 9.2 33.7 29.6
300 326 11.9 85.2 11.7

Размеры

Чугун отличается высокой плотностью, поэтому изделия из него – достаточно тяжелые. Но этот минус с лихвой компенсируется эксплуатационными характеристиками. Например, неудобство при монтировании трубы из чугуна диаметром 100 мм полностью восполняется монолитностью и прочностью установленного трубопровода.

Современные производители выпускают изделия диаметром от 50 до 1200 мм с толщиной стенок от 6,7 до 31 мм. Длина готовых кишек – от 2-ух до 7-ми метров.

Трубы чугунные 100 мм технические характеристики и сфера применения, обзор сертификатов

При выборе чугунных труб особое внимание нужно уделять их диаметру, длине и весу. От этих критериев зависят особенности применения изделий. Существует несколько стандартов, которые определяют эксплуатационные особенности водопроводных и канализационных трубопроводов из чугуна. В ГОСТах приведены таблицы, где вес труб сопоставлен с их наружным диаметром: подходящая вам труба может быть найдена без особых проблем, если использовать эти данные. Также массу можно рассчитать с помощью формулы. Но, независимо от габаритов, изделия из чугуна характеризуются высокими эксплуатационными свойствами, в частности, могут служить до 100 лет.

От вышеуказанных параметров, естественно, зависит вес чугунного изделия. Так сколько же весит чугунная труба диаметром 100 мм? Для того, чтобы узнать это, необходимо знать, какая толщина ее стенки, потому что от данного параметра непосредственно зависит вес. Так вот, согласно расчетам, вес погонного метра канализационной трубы с условным проходом 100 мм и толщиной стенки 7,5 мм составляет 18,9 кг.

В промышленности, а также в различных отраслях народного хозяйства уже много лет используют профильные трубы (поперечный срез – не круглый, а имеет форму квадрата или прямоугольника). Вес профильной трубы зависит от линейных размеров профиля (например, если сечение – прямоугольное, то – от длины и ширины), а также от толщины стенок. Обычно, из профильных труб с сечением 100×80 мм с толщиной стенки 5 мм изготавливаются несущие строительные конструкции.

Вес одного погонного метра такого изделия – 14 кг.

Сколько весит Какая масса

На вес трубы значительно влияет её класс. Приведён в таблице вес одного метра, чугунной трубы класса А. Класс Б тяжелее, а класс ЛА легче на 10%. (приблизительно для быстрой оценки веса)

Таблица параметров чугунных канализационных труб с внутренними диаметрами 50 мм, 65 мм, 100 мм, 110 мм, 150 мм, 300 мм.

Читайте также: Трубы стальные бесшовные холоднодеформированные гост 8734 78: характеристики и назначение

Проходной диаметр, мм внешний диаметр, мм толщина стенки, мм вес чугунной трубы в 1 м количество метров в тонне
50 65 6.9 8.6 110
65 81 7.4 12.4 80.6
100 118 8.3 20.8 48
110 130 8.5 22.5 43
150 170 9.2 33.7 29.6
300 326 11.9 85.2 11.7

Для бытовых нужд применяется серый чугун с массой 7100 кг/м3. Данные приведены теоретические, за точными данными лучше обращаться к производителю.

Теги: No tags for this post

Другие посты

Вес осб листа «» Таблица веса воды в трубе

Труба 100х100 вес 1 метра в кг. Стальная профильная труба 100х100 мм сколько кг весит 1 метр. Теоретический, справочный, погонный, стандартный, условный, удельный, расчетный, табличный вес металлической трубы 100х100 мм в 1 м.п. Часто спрашивают, сколько килограмм (кг) весит 1 м трубы 100х100 мм или сколько вес 1 метра трубы стальной. Как узнать массу трубы 100х100 мм, если известно количество метров металлического проката и справочный, теоретический, удельный вес 1 метра погонного. В таблице 1 указан удельный теор вес труб: 100х100х2, 100х100х3, 100х100х4, 100х100х6, 100х100х7, 100х100х8 мм.
Сколько весит 1 метра стальной трубы. Труба 100х100 вес 1 метра в кг? Смотрите ответ в таблице 1.

Сколько кг весит труба 100х100 1 метр погонный, вы можете узнать из таблицы веса профильной трубы. Смотрите таблицу 1.

Таблица 1. Сколько весит 1 метра стальной трубы. Труба 100х100 вес 1 метра в кг? Смотрите ответ в таблице 1.

. В таблице 1 указан удельный теор вес труб: 100х100х2, 100х100х3, 100х100х4, 100х100х6, 100х100х7, 100х100х8 мм.

Труба 40х40 вес 1 метра. Труба 60х60 вес 1 метра. Труба 80х80 вес 1 метра.

Стальная труба из металла — металлический прокат.
Другое название металлопроката.Сколько кг в 1 м п.
расчетный теоретический вес 1 метра стальной трубы 100х100х2 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
6.10

Труба 100х100х2 вес 1 метра.

расчетный теоретический вес 1 метра стальной трубы 100х100х3 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
9.02

Труба 100х100х3 вес 1 метра.

расчетный теоретический вес 1 метра стальной трубы 100х100х4 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
11.84

Труба 100х100х4 вес 1 метра.

Читайте также: Таблица соответствия условных диаметров и фактических размеров труб (мм): чугун, сталь, пвх, ПЭ

расчетный теоретический вес 1 метра стальной трубы 100х100х6 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
17.22

Немного о напорных трубах

Для передачи воды используют водопроводные (напорные) трубы.

Крупным планом

Какие же основные характеристики такого вида изделий?

  1. Условный проход может быть от 65 до 1200 мм.
  2. Длина – 2-7 метров.
  3. Соединение фланцевого или раструбного типа.
  4. Для изготовления используют полунепрерывное или центробежное литьё.
  5. Толщина стенок – от 6,7 до 31 мм. В соответствии с этим параметром, чугунные трубы разделяют на три класса: А, Б, ЛА. Наибольшую толщину стенок имеют изделия класса Б. Соответственно, они – наиболее прочные.
  6. Рассчитаны на работу в системах с нормальным (до 1 000 кПа) и повышенным рабочим давлением (до 1 600 кПа).
  7. Маркировка наносится на наружную поверхность изделия в месте перехода раструба в ствол (согласно ГОСТ 5525-61).

Соответственно ГОСТ 5525-61, маркировка ЧНР 100 Бх2000 означает:

  • ЧНР 100 – труба чугунная напорная раструбная с диаметром условного прохода 100 мм;
  • Б – класс, которому соответствует изделие;
  • 2000 – длина в миллиметрах.

Практически, каждое прокладывание канализационной или водопроводной системы происходит с присоединениями колен с разными углами, значения которых могут быть 45, 60, 90 и 180°. Поэтому, если нужно проложить систему внутри помещения по его периметру, то используют колена с углом 90 градусов.

От каких показателей зависит масса трубопровода

Как можно заметить из таблиц, вес трубных изделий в первую очередь определяется толщиной стенок. Чем последний показатель выше, тем масса больше. От других факторов практически ничего не зависит: например, если у трубопроводов класса А, Б и ЛА условный проход равен 100 миллиметрам, все равно труба типа Б будет весить больше по сравнению с другими разновидностями продукции.

Вес метра трубы может увеличиться, если оснастить изделие дополнительными деталями. Важную роль также играет тип соединений: к примеру, трубы диаметром 100 миллиметров с раструбами по массе будут отличаться от точно такой же продукции с резьбой.

И хотя различия между весом двух отдельно взятых трубных изделий незначительны, разница в массе станет ощутимой, если покупать продукцию оптом.

Если ответственно отнестись к выбору трубной продукции, проблем со сборкой системы не возникнет, а канализация или водопровод будут исправно выполнять свои функции в течение продолжительного времени.

О безраструбных изделиях

Более трех десятков лет международной группой компаний Saint-Gobain производятся чугунные трубы sml диаметром 100 мм. На протяжении всего времени эти безраструбные устройства успешно конкурируют с коллекторами раструбного типа.

Существенное преимущество таких изделий состоит в том, что соединяют их между собой способом «стык в стык», используя для этого устойчивые к, различного рода, химическим воздействиям, хомуты. Наличие таких хомутов из нержавейки делает возможным легко переносить повышенные сторонние нагрузки.

Современные системы SML широко применяются во внешних и внутренних водосточных системах аэропортов, высотных зданий, офисов, складов, супермаркетов, подземных паркингов, больниц, вокзалов, других объектов, к которым предъявляются повышенные требования в плане шумо- и огнезащиты.

Кстати, если вы хотите своими руками провести замену, ремонт чугунных труб канализационной или водопроводной систем, то для надежного зажима советуем использовать откидные тиски Yato YT-6513. Купить надежный зажим для чугунных труб 100 мм в диаметре – это значит избавиться от возможного вращения трубы во время работы с ней.

Преимущества

Несмотря на достаточно большой вес чугунных труб, исторически так сложилось, что применяются они преимущественно в системах канализации и водоснабжения. Сегодня, наряду с улучшением качества самого исходного материала, происходит совершенствование методик монтажа чугунных трубопроводов. Внедрение шаровидного чугуна, устойчивого к растрескиванию и более пластичного, подарило изготавливаемой из него трубной продукции вторую жизнь. А благодаря различным диаметрам чугунных канализационных труб, эти изделия стали использоваться наравне с полимерными трубами – безоговорочными лидерами на сантехническом рынке.

К достоинствам продукции изготовленной из ВЧШГ (данная аббревиатура обозначает Высокопрочный Чугун с Шаровидным Графитом) эксперты относят:

  • низкая аварийность по причине высокой прочности;
  • срок эксплуатации достигает 100 и более лет;
  • неподверженность коррозии;
  • выдерживает морозы до -60ًС;
  • лёгкость использования отработанных технологий теплоизоляции;
  • хорошая устойчивость к внешним нагрузкам;
  • прокладывать ВЧШГ-труборовод канализации допускается на глубине 8…10 метров;
  • возможность утилизации чугунных изделий по истечении их срока эксплуатации.

Чугунные трубы применяются и в современных инженерных системах разных типов

ГОСТ 6942.3-80 Трубы чугунные канализационные и фасонные части к ним. Трубы. Конструкция и размеры

Таблица параметров чугунных канализационных труб с внутренними диаметрами 50 мм, 65 мм, 100 мм, 110 мм, 150 мм, 300 мм.

Проходной диаметр, мм внешний диаметр, мм толщина стенки, мм вес чугунной трубы в 1 м количество метров в тонне
50 65 6.9 8.6 110
65 81 7.4 12.4 80.6
100 118 8.3 20.8 48
110 130 8.5 22.5 43
150 170 9.2 33.7 29.6
300 326 11.9 85.2 11.7

Для бытовых нужд применяется серый чугун с массой 7100 кг/м3. Данные приведены теоретические, за точными данными лучше обращаться к производителю.

Категории: Вес, Трубы

Теги: No tags for this post

Другие посты

Вес осб листа «» Таблица веса воды в трубе

Труба 100х100 вес 1 метра в кг. Стальная профильная труба 100х100 мм сколько кг весит 1 метр. Теоретический, справочный, погонный, стандартный, условный, удельный, расчетный, табличный вес металлической трубы 100х100 мм в 1 м.п. Часто спрашивают, сколько килограмм (кг) весит 1 м трубы 100х100 мм или сколько вес 1 метра трубы стальной. Как узнать массу трубы 100х100 мм, если известно количество метров металлического проката и справочный, теоретический, удельный вес 1 метра погонного. В таблице 1 указан удельный теор вес труб: 100х100х2, 100х100х3, 100х100х4, 100х100х6, 100х100х7, 100х100х8 мм.
Сколько весит 1 метра стальной трубы. Труба 100х100 вес 1 метра в кг? Смотрите ответ в таблице 1.

Сколько кг весит труба 100х100 1 метр погонный, вы можете узнать из таблицы веса профильной трубы. Смотрите таблицу 1.

Таблица 1. Сколько весит 1 метра стальной трубы. Труба 100х100 вес 1 метра в кг? Смотрите ответ в таблице 1. . В таблице 1 указан удельный теор вес труб: 100х100х2, 100х100х3, 100х100х4, 100х100х6, 100х100х7, 100х100х8 мм.

Труба 40х40 вес 1 метра.
Труба 60х60 вес 1 метра.
Труба 80х80 вес 1 метра.

Стальная труба из металла — металлический прокат.
Другое название металлопроката.
Сколько кг в 1 м п.



расчетный теоретический вес 1 метра стальной трубы 100х100х2 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
6.10

Труба 100х100х2 вес 1 метра.

расчетный теоретический вес 1 метра стальной трубы 100х100х3 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
9.02

Труба 100х100х3 вес 1 метра.

расчетный теоретический вес 1 метра стальной трубы 100х100х4 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
11.84

Труба 100х100х4 вес 1 метра.

расчетный теоретический вес 1 метра стальной трубы 100х100х6 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
17.22

Труба 100х100х6 вес 1 метра.

расчетный теоретический вес 1 метра стальной трубы 100х100х7 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
19.78

Труба 100х100х7 вес 1 метра.

расчетный теоретический вес 1 метра стальной трубы 100х100х8 мм.
Погонный вес метра трубы, удельный, условный, справочный, табличный по ГОСТу, масса 1 м.п.
22.25

Труба 100х100х8 вес 1 метра.

Стальная труба 100х100 вес 1 метра погонного – это удельный, табличный, теоретический, справочный, условный или погонный вес металлопроката. Названия используются как синонимы и означают не реальный вес, полученный в результате непосредственного взвешивания на весах, а теоретически рассчитанный по ГОСТу. Данные о массе 1 метра трубы 100х100 мм стальной мы можем найти в таблице из справочника по удельному весу металлического проката или рассчитать самостоятельно. Однако, такие расчеты веса 1 метра трубы требуют некоторого опыта и знания формулы пересчета массы. Например, расчет массы 1 м.п. квадратной трубы из металла, сводится к вычислению веса железной полосы. Поэтому, гораздо удобнее пользоваться таблицей.

Размеры

ГОСТ 9583-75, заменивший ранее действующий 9583-61, регламентирует типоразмеры и диаметры водопроводных труб; таблица ниже показывает все особенности изделий разных классов.

  • Dy — условный проход;
  • Dh — наружный диаметр;
  • S -толщина стенки;
  • L- длина трубы.

Требования к части трубы по линии обреза:

  • отклонение от перпендикуляра не более 5°;
  • покрытие нетоксичным материалом, не влияющим на герметичность соединения;
  • в покрытии среза не может быть видимых трещин;
  • для обработки не подходят материалы с запахом и размягчающиеся под действием воды.

Труба чугунная, размеры которой отличаются от последующего участка водопроводной развязки, нуждается а переходниках, тройниках и других фитингах для бесшовного монтажа.

Трубы чугунные 100 мм технические характеристики и сфера применения, обзор сертификатов

Чугунные

Несмотря на развитие производства стальных и пластиковых труб, чугунная труба была и остается самой надежной и долговечной при сооружении, как современных бытовых, так и коммуникаций в ведущих отраслях народного хозяйства страны.

Развитие промышленности также требует построения надежных и долговечных трубопроводов. Кроме того, с каждым годом увеличивается строительство жилья, объектов социально-культурного назначения, где также нужны надежные водопроводные и канализационные системы.

Для успешного воплощения этой идеи в жизнь, необходимы современные конструкционные материалы, основой которых уже на протяжении многих лет остается чугун.

Закрепленные

Идеальным вариантом для построения таких систем являются чугунные трубы 100 мм, которые во все времена были надежными и популярными среди потребителей, и еще долгое время будут оставаться таковыми.

Преимущества труб из чугуна

Преимущество над подобными изделиями из других материалов, заключается в том, что они:

По высоте

  • высокопрочные;
  • долговечные;
  • пожаробезопасные;
  • просто монтируются;
  • легко переносят высокие и низкие температуры;
  • обладают маленьким коэффициентом растяжения.

Наиболее «ходовой» является труба чугунная канализационная 100 мм, которая используется человечеством уже около ста лет.

Недостатки

Минусы таких чугунных изделий больше относятся к монтажу, чем к их эксплуатации:

  • наличие большого веса, в том числе чугунных труб 100 мм, что сопровождается применением больших физических усилий при их установке;
  • трудоемкий процесс соединения, который заключается в том, что стыки нужно залить жидкой серой, или зачеканить льняной, пеньковой или джутовой прядью – каболкой, пропитанной цементным раствором в соотношении объемов 2:1. Можно использовать асбестоцементную смесь, которая легко готовится из цемента марки 400 и волокон асбеста (пропорция – 7:3);
  • много времени уходит на установку, в сравнении с монтажом в таких же объемах, изделий из пластика;
  • нужно задействовать дополнительную специальную технику. Это, прежде всего, относится к укладке труб наружной канализации, во время которой применяют подъемный кран или лебедку, чтобы монтаж соответствовал нормам и правилам.

Применение

Чугунные каналы используются для:

Два изделия

  • линий теплоснабжения;
  • канализационных систем, цена которых полностью возмещается качеством;
  • трубопроводов, перемещающих нефтепродукты;
  • водоснабжающих систем противопожарного характера;
  • обеспечения функционирования трубопроводов, использующихся в химической, нефтеперерабатывающей, а также горнодобывающей отрасли.

Если взять трубу из чугуна диаметром 100 миллиметров, то ее можно и необходимо применять в тех местах, где создаваемая нагрузка существенно больше хозяйственно-бытовой.

К таким объектам относятся:

  • предприятия пищевой промышленности и общественного питания;
  • мясоперерабатывающие комбинаты;
  • фермы и другие места для содержания животных;
  • объекты здравоохранения;
  • санатории, образовательные учреждения;
  • лаборатории непромышленного характера и т.д.

Общая характеристика

Возле траншеи

Благодаря мудрому соотношению «цена-качество-экология» чугунные изделия на сегодняшний день являются самыми перспективными.

За способом соединения, они бывают:

  • раструбными, в которых один конец – гладкий, а другой – с раструбом;
  • безраструбными, когда оба конца – гладкие.

Внутренний диаметр труб практически равняется номинальному диаметру (обозначается DN). Например, труба DN 100 имеет условный проход 100 мм (такой, как и внутренний диаметр), а наружный диаметр составляет 118 мм, при толщине стенок 7,5 мм (допускается погрешность 5%).

Размеры

Чугун отличается высокой плотностью, поэтому изделия из него – достаточно тяжелые. Но этот минус с лихвой компенсируется эксплуатационными характеристиками. Например, неудобство при монтировании трубы из чугуна диаметром 100 мм полностью восполняется монолитностью и прочностью установленного трубопровода.

Современные производители выпускают изделия диаметром от 50 до 1200 мм с толщиной стенок от 6,7 до 31 мм. Длина готовых кишек – от 2-ух до 7-ми метров.

Блоки

От вышеуказанных параметров, естественно, зависит вес чугунного изделия. Так сколько же весит чугунная труба диаметром 100 мм? Для того, чтобы узнать это, необходимо знать, какая толщина ее стенки, потому что от данного параметра непосредственно зависит вес. Так вот, согласно расчетам, вес погонного метра канализационной трубы с условным проходом 100 мм и толщиной стенки 7,5 мм составляет 18,9 кг.

В промышленности, а также в различных отраслях народного хозяйства уже много лет используют профильные трубы (поперечный срез – не круглый, а имеет форму квадрата или прямоугольника). Вес профильной трубы зависит от линейных размеров профиля (например, если сечение – прямоугольное, то – от длины и ширины), а также от толщины стенок. Обычно, из профильных труб с сечением 100×80 мм с толщиной стенки 5 мм изготавливаются несущие строительные конструкции.

Вес одного погонного метра такого изделия – 14 кг.

При монтаже коммуникаций в супермаркетах, бизнес-центрах, многоэтажных зданиях используют именно чугунные канализационные Д 100 мм трубы, цена которых составляет примерно 2 200 руб. за 1 шт. (длина 2 м). Таким образом, цена за 1 метр – 1 100 руб.

Немного о напорных трубах

Для передачи воды используют водопроводные (напорные) трубы.

Крупным планом

Какие же основные характеристики такого вида изделий?

  1. Условный проход может быть от 65 до 1200 мм.
  2. Длина – 2-7 метров.
  3. Соединение фланцевого или раструбного типа.
  4. Для изготовления используют полунепрерывное или центробежное литьё.
  5. Толщина стенок – от 6,7 до 31 мм. В соответствии с этим параметром, чугунные трубы разделяют на три класса: А, Б, ЛА. Наибольшую толщину стенок имеют изделия класса Б. Соответственно, они – наиболее прочные.
  6. Рассчитаны на работу в системах с нормальным (до 1 000 кПа) и повышенным рабочим давлением (до 1 600 кПа).
  7. Маркировка наносится на наружную поверхность изделия в месте перехода раструба в ствол (согласно ГОСТ 5525-61).

Соответственно ГОСТ 5525-61, маркировка ЧНР 100 Бх2000 означает:

  • ЧНР 100 – труба чугунная напорная раструбная с диаметром условного прохода 100 мм;
  • Б – класс, которому соответствует изделие;
  • 2000 – длина в миллиметрах.

Практически, каждое прокладывание канализационной или водопроводной системы происходит с присоединениями колен с разными углами, значения которых могут быть 45, 60, 90 и 180°. Поэтому, если нужно проложить систему внутри помещения по его периметру, то используют колена с углом 90 градусов.

О безраструбных изделиях

Сортированные

Более трех десятков лет международной группой компаний Saint-Gobain производятся
чугунные трубы sml диаметром 100 мм. На протяжении всего времени эти безраструбные устройства успешно конкурируют с коллекторами раструбного типа.

Существенное преимущество таких изделий состоит в том, что соединяют их между собой способом «стык в стык», используя для этого устойчивые к, различного рода, химическим воздействиям, хомуты. Наличие таких хомутов из нержавейки делает возможным легко переносить повышенные сторонние нагрузки.

Современные системы SML широко применяются во внешних и внутренних водосточных системах аэропортов, высотных зданий, офисов, складов, супермаркетов, подземных паркингов, больниц, вокзалов, других объектов, к которым предъявляются повышенные требования в плане шумо- и огнезащиты.

Кстати, если вы хотите своими руками провести замену, ремонт чугунных труб канализационной или водопроводной систем, то для надежного зажима советуем использовать откидные тиски Yato YT-6513. Купить надежный зажим для чугунных труб 100 мм в диаметре – это значит избавиться от возможного вращения трубы во время работы с ней.

Определения качества продукции

Какое реальное качество чугунных труб – покажет время. Но, все-таки, при покупке любых изделий, в том числе и чугунной 100 мм трубы, к ним должен прилагаться сертификат, который всегда находится у продавца.

Такая бумага должна хранить информацию о:

  • заводе-изготовителе, с указанием официального названия;
  • заказчике;
  • номере партии, а также и о номере стандарта;
  • названии устройства, его параметров (для труб нужно указать массу, метраж, количество);
  • испытательном давлении и, полученным в процессе физических испытаний, данным.

Образец такого документа на чугунные трубы 100 мм представлен на фото.

Сертификат

Для проведения процедуры сертификации, необходимо обратиться (добровольно) в орган по сертификации, который обладает аккредитацией в строительной отрасли.

Перед проведением процедуры, производитель должен определиться, по какому ГОСТу он хотел бы провести сертификацию.

  • их внешнему виду;
  • относительному удлинению во время разрыва;
  • изменению длины при нагреве;
  • стойкости к постоянному внутреннему давлению и др.

Для того, чтобы получить сертификат на чугунные трубы 100 мм, необходим пакет документов:

  • заявка;
  • полная техническая характеристика изделий;
  • комплект нормативно — технической документации ТУ/ГОСТ (для отечественных производителей);
  • ксерокопии с мокрыми печатями контракта, инвойса (если оформляется целая партия).

После этого, учитывая представленную документацию, результаты экспертизы, лабораторные данные исследования конкретных изделий, выдается экспертное заключение, на основании которого оформляется сертификат о соответствии продукции ГОСТ.

5 преимуществ и недостатки чугунных труб: о параметрах

О надежности, проверенной десятилетиями стоит сказать о чугунных трубах.

Трубы из чугуна

За последние годы технологии по производству чугуна продвинулись вперед. Улучшилось качество состава, усовершенствовались способы монтажа трубопроводов. Надежный, но сложный в работе материал, в прошлом служивший десятки лет, обрел вторую жизнь благодаря внедрению новых разновидностей.

Мастера рекомендуют выбирать трубы из чугуна, фасонные части, соответствующие ГОСТу, советуют французский стандарт NF. Перед монтажом или при покупке каждое изделие проверяют на соответствие стандартам, целостность. 85% отличает ровная поверхность, без швов, трещин, пятен и других включений. Срез качественных изделий имеет однородный, мелкозернистый вид. Простукивание помогает определить скрытые дефекты, которые выдает неоднородный звук. Обращаем внимание на стыки, они влияют на прочность соединения и эксплуатационные характеристики.

Производители предлагают усовершенствованный материал, пластичный, устойчивый к растрескиванию. Собранный трубопровод без сбоев прослужит много лет, так как чугун обладает достоинствами, перекрывающими неудобства, связанные с транспортировкой и соединением.

  1. Период эксплуатации 80 лет.
  2. Прочность, бесшумность, труба способна выдержать давление до 550 Н/мм 2 , прокладывается на глубину до 10 м.
  3. Огнестойкость, низкая аварийность, устойчивость к температурным перепадам и агрессивным средам.
  4. Устойчивость к коррозии способствует сохранению транспортируемой воды в исходном качестве.
  5. Не требуется больших затрат на укладку и эксплуатацию.

Изделия из чугуна обладают достоинствами и недостатками в зависимости от направления использования. Нельзя прокладывать трубопроводы из данного материала в условиях солончаковых почв, где они теряют прочность и другие свойства. Крайне не рекомендуются сейсмоопасные регионы, районы со слабыми грунтами, так как старому чугуну свойственна невысокая сопротивляемость динамическим нагрузкам.

Чугунные трубы

Сложности при монтаже возникают при закреплении стыков каболкой или заливке серой, свинцом. Вес усложняет трудоемкую и небезопасную работу. Но соблюдение требований по обработке, укладке, соединению много раз окупит вложенные в материал деньги и силы.

При эксплуатации трубы легко обрабатываются защитными и теплоизоляционными покрытиями, эмалями.

Где применяют сертифицированные трубы из чугуна: цена и качество материала, как заделать трещину и стыки, срок эксплуатации

В России чугунные изделия используются во многих трубопроводах. Без них не обходится прокладка многочисленных наружных сетей канализации, теплоснабжения, водоснабжения для многоквартирных домов, промышленных предприятий и других объектов.

Чугунные изделия применяются в газо- и нефтепроводах, пожарных водоемах. Используются для слива сточных, грунтовых вод, бытовых, промышленных и химических отходов. Водопроводные трубы эффективны при транспортировке питьевой воды. Высокопрочный чугун используют на буровых станциях и в магистралях с высоким напором.

В зависимости от назначения потребуются диаметры чугунных труб от 50 до 1200 мм, длиной 2 — 7 м. Минимальная толщина стенок – 10 мм. В массовом количестве выпускают трубы 50 — 400 мм трехметровой длины. Нефтепродукты транспортируют по 500 мм толстостенным, которые отливают из серого чугуна в пределах внутренних параметров 65 — 1000 мм.

Чугунная канализационная труба 100 мм благодаря специально подобранной толщине и объему не сопротивляется потоку, не засоряется продолжительное время. С этим связано и разрешение на допустимые углы поворотов до 45º, что увеличивает срок службы канализации. Чугунная труба применяется во всех отраслях.

Как рассчитать вес, размеры канализационной чугунной трубы и соединить ее с пластиковой: диаметр 50, 100, 110, 150, 200, 300 мм и фасонные части

Для транспортировки, строительства и других целей определяют вес чугунной трубы. Параметры зависят от класса, вида и размера. По способу соединения делят на раструбные и безраструбные изделия. С учетом давления, на которое они рассчитаны, подразделяют на три класса: А, Б, ЛА. Предел давления определяется толщиной стенки.

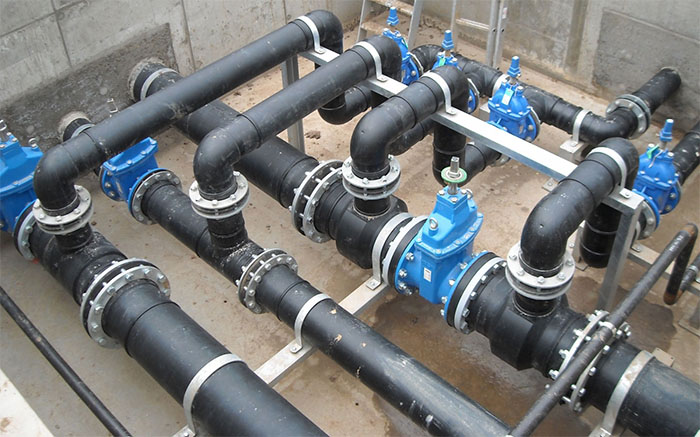

Трубы

Размеры чугунных труб зависят от внутреннего диаметра. Например, DN 100 с внутренним диаметром – 100 мм, внешним — 104 мм. Показатели находят по таблицам ГОСТ. Вес двухметровой трубы диаметром 50 мм составит 11 кг; вес чугунной трубы 100 мм — 25 кг; двухметровая чугунная труба 150 мм потянет на 40 кг.

Расчет 1 метра раструбной трубы Sml, Duker : 100 мм

Для расчета веса на 1 метр длины потребуются данные:

  • толщина стенки;
  • внешний и внутренний объем.

Одинаковый наружный диаметр чугунных водопроводных труб равной длины не означает, что они совпадут по весу.

Две метровые трубы по 81 мм со стенками по 7,4 и 8 мм дадут весовую разницу в 1 кг. Если будущему трубопроводу не предстоит выдерживать перегрузки сильного давления, то серьезная толщина не потребуется. Ведь каждый миллиметр дает прибавку, затрудняя транспортировку. В расчетах опираются на то, сколько стоит 1 кг чугуна, и таблицы ГОСТ.

Производители выпускают изделия разнообразных соотношений и параметров. 80 мм метровая труба толщиной 8 мм весит 13 кг, на тонну приходится 75 м труб. Метровая — 1000 мм при толщине 27 мм составит 620 кг, следовательно, полутораметровая – тонну.

Если толщина стенок и диаметры чугунных водопроводных труб в пределах одинаковых значений, то их вес не обязательно совпадает. Учитывать надо и другие параметры: разновидность чугуна, тип соединения, комплект деталей, условия хранения. Осадки в виде дождя увеличивают вес. Намокшая чугунная канализационная труба 150 мм утяжелится на 5%. Поэтому, вес 1 м трубы, полученный при расчетах, не совпадает с показателем по факту.

Еще одно изделие, вес которого приходится рассчитывать при ремонте, это радиатор. Сколько весит чугунная батарея? Показатель зависит от числа секций. Одна секция стандартного радиатора из чугуна весит 7,5 кг, батарея из 7 секций без воды – 50 кг, с водой нагрузка возрастет до 90 кг. Чугунная канализационная труба пользуется большой популярностью в проведении коммуникаций.

Диаметры чугунных канализационных труб и вес таблица размеров

При выборе чугунных труб особое внимание нужно уделять их диаметру, длине и весу. От этих критериев зависят особенности применения изделий. Существует несколько стандартов, которые определяют эксплуатационные особенности водопроводных и канализационных трубопроводов из чугуна. В ГОСТах приведены таблицы, где вес труб сопоставлен с их наружным диаметром: подходящая вам труба может быть найдена без особых проблем, если использовать эти данные. Также массу можно рассчитать с помощью формулы. Но, независимо от габаритов, изделия из чугуна характеризуются высокими эксплуатационными свойствами, в частности, могут служить до 100 лет.

Новости рынка

  • Описание чугунных труб
  • Монтаж чугунных труб
  • Вес чугунных труб

В таблицах указан вес чугунных труб напорных, предназначенных для напорных систем, согласно ГОСТ 9583-75. В соответствии с упомянутым ГОСТ-ом, данные чугунные трубы являются раструбными, в зависимости от толщины стенки, подразделяются на три класса: А, Б и ЛА.Параметры чугунных напорных труб с раструбным соединением класса А

Условный проход, мм Наружный диаметр, мм Толщина стенки, мм Масса 1м, кг Метров в тонне
65 81 7,4 12,4 80,65
80 98 7,9 16,2 61,73
100 118 8,3 20,8 48,08
125 144 8,7 26,8 37,31
150 170 9,2 33,7 29,67
200 222 10,1 48,8 20,49
250 274 11,0 65,9 15,17
300 326 11,9 85,2 11,74
350 378 12,8 106,5 9,39
400 429 13,8 130,5 7,66
500 532 15,6 183,5 5,45
600 635 17,4 244,8 4,08
700 738 19,3 316,0 3,16
800 842 21,1 394,6 2,53
900 945 22,3 480,9 2,08
1000 1048 24,8 578,0 1,73

Параметры чугунных напорных труб с раструбным соединением класса Б

Условный проход, мм Наружный диаметр, мм Толщина стенки, мм Масса 1м, кг Метров в тонне
65 81 8,0 13,3 75,19
80 98 8,6 17,5 57,14
100 118 9,0 22,3 44,84
125 144 9,5 29,1 34,36
150 170 10,0 36,4 27,47
200 222 11,0 52,9 18,90
250 274 12,0 71,6 13,97
300 326 13,0 92,7 10,79
350 378 14,0 116,1 8,61
400 429 15,0 141,4 7,07
500 532 17,0 199,4 5,02
600 635 19,0 266,6 3,75
700 738 21,0 342,9 2,92
800 842 23,0 429,0 2,33
900 945 25,0 523,9 1,91
1000 1048 27,0 627,9 1,59

Параметры чугунных напорных труб с раструбным соединением класса ЛА

Маркировка чугунных труб содержит:

Чугунные напорные раструбные трубы предназначены для водонапорных систем. Они изготавливаются наружным диаметром от 81 (мм) до 1048 (мм). Толщина стенки варьируется от 6.7 (мм) до 22.5 (мм).

Значение массы метра трубы для типовых размеров:

  • Наружный диаметр 118 (мм): 63.0 (кг), 81.9 (кг), 120 (кг).
  • Наружный диаметр 170 (мм): 102 (кг), 163 (кг), 193 (кг).
  • Наружный диаметр 222 (мм): 193 (кг), 238 (кг), 282 (кг).
  • Наружный диаметр 326 (мм): 336 (кг), 414 (кг), 492 (кг).
  • Наружный диаметр 635 (мм): 971 (кг), 1640 (кг), 2308 (кг).
  • Наружный диаметр 945 (мм): 1926 (кг), 2363 (кг), 2801 (кг).

Важно: для чугунных труб допустимыми считаются отклонения от номинальных размеров по наружному диаметру не более + 4 (мм) – — 5 (мм), по толщине стенки – -1 (мм).

Маркировка:

Маркировка чугунных труб содержит:

  • Слово труба.
  • Обозначение изделия.
  • Размеры трубы.
  • Класс изготовления.
  • Обозначение стандарта.

Например: труба чугунная, мерной длины 6000 (мм), диаметром 150 (мм) и классом изготовления Б — Труба ЧНР 150 х 6000 Б ГОСТ 9583-75.Основной нормативный документ ГОСТ 9583-75.

1 – обозначение вида элемента, в нашем случае цифра 30 (может быть 31) – задвижка;

Несмотря на развитие производства стальных и пластиковых труб, чугунная труба была и остается самой надежной и долговечной при сооружении, как современных бытовых, так и коммуникаций в ведущих отраслях народного хозяйства страны.Развитие промышленности также требует построения надежных и долговечных трубопроводов. Кроме того, с каждым годом увеличивается строительство жилья, объектов социально-культурного назначения, где также нужны надежные водопроводные и канализационные системы.Для успешного воплощения этой идеи в жизнь, необходимы современные конструкционные материалы, основой которых уже на протяжении многих лет остается чугун.Идеальным вариантом для построения таких систем являются чугунные трубы 100 мм, которые во все времена были надежными и популярными среди потребителей, и еще долгое время будут оставаться таковыми.



Для чего нужно находить массу трубопровода

Основной единицей измерения массы является вес одного метра чугунных трубных изделий. Обычно этот показатель ищут в тех случаях, когда планируется покупка продукции оптом. В таких случаях продажа трубопроводов осуществляется тоннами: не имеет значения, какая масса одного метра трубы, ведь метраж измеряется наоборот, исходя из того, сколько метров в тонне. Если же покупка осуществляется в розницу, не имеет значения, какую массу имеет труба. Ключевое внимание уделяется ее размерам. Также искать вес изделий нужно для решения следующих задач:

  • для определения грузоподъемности машины при перевозке;
  • для нахождения стоимости транспортировки;
  • для расчета трудозатрат на каждую смену;
  • для поиска грузоподъемности погрузчика либо крана.

Если расчеты выполнены неверно, при перевозке чугунных труб или во время работы с ними может произойти авария – например, порвутся стропы крана, оборвутся подвески, искривятся балки. Нельзя быть на 100 процентов уверенным в успехе работ без предварительных расчетов.

Фото: штабель чугунных труб

Применение

Чугунные каналы используются для:Изделия для канализации

  • линий теплоснабжения;
  • канализационных систем, цена которых полностью возмещается качеством;
  • трубопроводов, перемещающих нефтепродукты;
  • водоснабжающих систем противопожарного характера;
  • обеспечения функционирования трубопроводов, использующихся в химической, нефтеперерабатывающей, а также горнодобывающей отрасли.

Если взять трубу из чугуна диаметром 100 миллиметров, то ее можно и необходимо применять в тех местах, где создаваемая нагрузка существенно больше хозяйственно-бытовой.К таким объектам относятся:

  • предприятия пищевой промышленности и общественного питания;
  • мясоперерабатывающие комбинаты;
  • фермы и другие места для содержания животных;
  • объекты здравоохранения;
  • санатории, образовательные учреждения;
  • лаборатории непромышленного характера и т.д.
  • наличие шероховатой внутренней поверхности в трубе, что приводит к образованию отложений из твердых фракций, имеющихся в сливаемой отработанной воде, за счет роста сопротивления;
  • большой расход материала;
  • значительный вес чугунной канализационной трубы, поскольку он затрудняет проведение монтажных работ;
  • дороговизна изделий из чугуна — производство этого материала отличается большими затратами.

Сам по себе такой материал как серый чугун отличается хрупкостью, трубы производят способом центробежного литья. В процессе монтажа чугунные изделия не рекомендуется бросать и подвергать ударным нагрузкам.

Чтобы защитить от коррозии, а значит продлить срок эксплуатации труб из чугуна, их покрывают изнутри и снаружи особым составом — нефтяным битумом. Благодаря такому покрытию, внутренняя поверхность изделий становится гладкой и тем самым снижается коэффициент трения жидкости о стенки. Как доказано практикой, стойкость к коррозийным процессам у труб из чугуна значительно выше, чем у другой металлической продукции.

Среди большого ассортимента изделий есть канализационные чугунные раструбные трубы (они изображены на фото). У них имеется расширение, размер которого напрямую зависит от диаметра труб. Величина зазора между изделием снаружи, которое помещено в раструб, и самим раструбом с внутренней стороны составляет для 50-ти 100-миллиметровых труб 6 миллиметров. Для 150-миллиметровых труб данный параметр равен 7 мм (прочитайте: «Раструб канализационной трубы — виды и способы стыковки»). Элементы системы отведения стоков соединяют при помощи фасонных частей. Размеры чугунных канализационных труб бывают разными. Согласно ГОСТу, размерный ряд этих изделий зависит от диаметра выпускаемой продукции (прочитайте: «Диаметр канализационной трубы для частного дома — какие бывают, какой выбрать»).

Так, если диаметр чугунной канализационной трубы составляет 100 миллиметров, ее применяют при обустройстве системы отведения стоков от унитаза. С помощью элементов с данным параметром в два раза меньшим монтируют канализационный отвод от раковин, моек и умывальников. Срок службы канализационных труб из чугуна достигает 80 лет.Из недостатков чугунных изделий следует отметить:

Читайте также: Греющий кабель – устройство, надёжно защищающее трубы водоснабжения от суровых морозов!

  • наличие шероховатой внутренней поверхности в трубе, что приводит к образованию отложений из твердых фракций, имеющихся в сливаемой отработанной воде, за счет роста сопротивления;
  • большой расход материала;
  • значительный вес чугунной канализационной трубы, поскольку он затрудняет проведение монтажных работ;
  • дороговизна изделий из чугуна — производство этого материала отличается большими затратами.

Общая характеристика

Благодаря мудрому соотношению «цена-качество-экология» чугунные изделия на сегодняшний день являются самыми перспективными.

За способом соединения, они бывают:

  • раструбными, в которых один конец – гладкий, а другой – с раструбом;
  • безраструбными, когда оба конца – гладкие.

Внутренний диаметр труб практически равняется номинальному диаметру (обозначается DN). Например, труба DN 100 имеет условный проход 100 мм (такой, как и внутренний диаметр), а наружный диаметр составляет 118 мм, при толщине стенок 7,5 мм (допускается погрешность 5%).

Особенности соединения чугунных труб для канализации

Соединяют элементы сети при строительстве канализационной системы путем использования раструбов, расположенных на одном конце изделий. Монтаж чугунных канализационных труб выполняется в несколько этапов:

  1. Сначала часть трубы без раструба вставляют в раструб уже установленного элемента.
  2. Как ранее говорилось, между краями раструба изнутри и частью помещенной в него трубы, имеется зазор. Его следует уплотнить паклей. Делают это, забивая в раструб паклю, намотанную на трубу, с помощью специальной деревянной лопатки. С этой целью по ней ударяют молотком. Нужно внимательно следить, чтобы в процессе зачеканивания пакля не попала в трубу, иначе сточная система засорится.
  3. Когда раструб заполнится уплотнителем примерно на 2/3, работу по зачеканиванию прекращают. Оставшуюся третью часть наполняют паклей, не обработанной пропиткой, поскольку в противном случае качество сцепления с цементом значительно ухудшается.

Раструб заполняют цементным раствором (смесью из воды и цемента марки М300 или М400 в пропорции 1:9). Его утрамбовывают и поверх него помещают смоченную водой тряпку. Когда выполняется монтаж канализации чугунных труб, нужно герметизировать стыки между элементами системы. Раствор цемента можно заменить силиконовым герметиком или асбестоцементной смесью, состоящей из одной части асбестоцементного волокна и двух частей цемента. Ее разводят водой до консистенции, напоминающей густое тесто.

Укладка раструбов выполняется в разные стороны. Согласно нормативным требованиям, изготовители обязаны выпускать изделия:

Трубные изделия из чугуна используются при монтаже внутренних и наружных (безканальных и канальных) трубопроводов для канализации. Срок их службы иногда достигает ста лет. Сортамент чугунных канализационных труб и соединительных элементов определяется ГОСТом 6942-98, причем достаточно жестко.

Недостатки

Минусы таких чугунных изделий больше относятся к монтажу, чем к их эксплуатации:

  • наличие большого веса, в том числе чугунных труб 100 мм, что сопровождается применением больших физических усилий при их установке;
  • трудоемкий процесс соединения, который заключается в том, что стыки нужно залить жидкой серой, или зачеканить льняной, пеньковой или джутовой прядью – каболкой, пропитанной цементным раствором в соотношении объемов 2:1. Можно использовать асбестоцементную смесь, которая легко готовится из цемента марки 400 и волокон асбеста (пропорция – 7:3);
  • много времени уходит на установку, в сравнении с монтажом в таких же объемах, изделий из пластика;
  • нужно задействовать дополнительную специальную технику. Это, прежде всего, относится к укладке труб наружной канализации, во время которой применяют подъемный кран или лебедку, чтобы монтаж соответствовал нормам и правилам.

Преимущества трубной продукции из чугуна

  • рассчитаны на 80-100 лет эксплуатации, не теряя при этом качеств;
  • устойчивость к образованию коррозийного слоя;
  • устойчивость к механическим повреждениям;
  • способность выдерживать мороз до -60оС;
  • пластичность;
  • низкие расходы на эксплуатацию (редко требуется ремонт);
  • простая утилизация и переработка;
  • экологическая безопасность;
  • широкий диапазон рабочих температур;
  • возможность закапывать на глубину до 10-и метров;
  • при монтаже можно использовать сварку, раструбные соединения и фитинги.

К недостаткам можно отнести большой вес, шероховатость внутренней поверхности и необходимость в особых материалах для монтажа герметичных соединений.

Размеры

Чугун отличается высокой плотностью, поэтому изделия из него – достаточно тяжелые. Но этот минус с лихвой компенсируется эксплуатационными характеристиками. Например, неудобство при монтировании трубы из чугуна диаметром 100 мм полностью восполняется монолитностью и прочностью установленного трубопровода.

Современные производители выпускают изделия диаметром от 50 до 1200 мм с толщиной стенок от 6,7 до 31 мм. Длина готовых кишек – от 2-ух до 7-ми метров.

Химические свойства

Сопротивление коррозии материала зависит от внешней среды и его структуры. Если рассматривать чугун со стороны убывающего электродного потенциала, то его составляющие имеют следующее расположение: графит-цементит, фосфидная эвтектика-феррит.

Следует отметить, что разность потенциалов между графитом и ферритом равняется 0,56 В. В случае увеличения дисперсности, сопротивление коррозии становится меньше. При сильном уменьшении дисперсности происходит обратное действие, сопротивление коррозии уменьшается. На сопротивление чугуна так же влияют легирующие элементы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
