Ручной рубанок. Виды и устройство. Применение и как выбрать
Ручной рубанок – это строгальный деревообрабатывающий инструмент, используемый плотниками и столярами. Он применяется для придания поверхности древесины требуемой формы с прямыми линиями. С помощью этого инструмента проводится обработка заготовок под требуемые параметры, а также создаются различные столярные соединения, такие как шип-паз и выборка четверти.
Конструкция рубанка
Ручной рубанок является довольно простой конструкцией, которая состоит из колодки с ровной подошвой. Она может быть выполнена из древесины или металла. На ее концах устанавливаются ручки. Передняя предназначена для хвата и удержание рукой, а задняя обеспечивает удобный захват для толкательных движений. Ближе к задней рукояти инструмента имеется зажим, в который устанавливается нож из твердой стали. Колодка имеет сквозную прорезь, сквозь которую выдвигается нож.
Существуют как более сложные, но легко настраиваемые конструкции рубанков, так и простейшие, в которых в качестве зажима для ножа применяется деревянный клинышек, забивающийся молотком. При правильной настройке подобные инструменты обладают одинаковыми характеристиками реза. Главными критериями, которые ставятся к рубанкам, являются острота ножа и материал изготовления. Угол заточки лезвия подгоняется под определенный материал, который необходимо строгать. Это связано с тем, что различные породы древесины обладают разной твердостью.
Особо важным критерием является ровность подошвы. В деревянных рубанках со временем она деформируется в результате стирания. Кроме того, при намокании подобный инструмент может выгнуться, что сделаете его непригодным для дальнейшего применения. Металлические колодки в этом плане значительно лучше, но в большинстве случаев их делают из стали, которая подвержена коррозии. В результате продолжительного неиспользования инструмента он покрывается слоем ржавчины, возникающей даже при контакте с влажным воздухом. Как следствие при работе происходит пачканье заготовок.
Большим недостатком металлических колодок является наличие ошибок при литье. Если подошва сделана винтообразной, то обеспечить идеально ровное строгание невозможно. В связи с этим перед покупкой важно внимательно оценить гладкость и ровность поверхности подошвы, чтобы не приобрести плохой инструмент. В случае с деревянными рубанками наличие дефектов подошвы можно решить, поработав напильником.
Разновидности рубанков
Стоит отметить, что ручной рубанок, в отличие от подавляющего большинства прочего столярного инструмента, имеет множество разновидностей. Конструкция каждой модификации подогнана для выполнения специализированных задач. Не существует полностью универсальной конструкции, которая позволит проделать любую работу. Всего разделяет 2 группы рубанков:
- Прямого строгания.
- Фигурного строгания.
Ручной рубанок плоского строгания
К категории рубанков плоского строгания относят:
- Одинарные.
- Двойные.
- Шерхебели.
- Шлифтики.
- Фуганки.
- Цинубели.
- Обдирочные.
Одинарный ручной рубанок предназначен для выравнивания поверхности древесины для получения идеальной плоскости. Он снабжает прямым лезвием, у которого слегка закругленная кромка. Благодаря отсутствию острых углов, на концах рабочей поверхности лезвия, при движении на заготовке не остаются канавки. Такой инструмент позволяет исправить грубую обработку после пилы или топора.
Двойной имеет похожую конструкцию с одинарным, но снабжается дополнительным ножом, который ломает стружку. Он применяется для финишного выравнивания и позволяет достигнуть более гладкой поверхности, которая практически не нуждается в затирании шкуркой.
Шерхебели имеют закругленные лезвия, которые устанавливаются под углом 45 градусов к боковой стороне подошвы. Овальная кромка позволяет проводить строгание поперек волокон. Также к особенностям данного инструмента можно отнести довольно широкий зазор для вывода стружки, который в зависимости от модификации составляет 3-5 мм. Такой инструмент превосходно подходит для грубой обработки. Он обеспечивает быстрый съем стружки, но при этом получаемая поверхность будет обладать шероховатостью и зазубринами, требующими дополнительной обработки.
Шлифтики представляют собой рубанки, в которых лезвие расположены под углом 50 градусов. Такой инструмент оснащается двойным лезвием, а также стружколомом. При снятии древесины создается очень качественная гладкая поверхность, которая не нуждается в дополнительной доработке. Шлифтики обычно применяют после того как заготовка обрабатывается более грубыми инструментами. Задача таких рубанков в доведении до идеально гладкой.
Фуганок – это инструмент для чистовой обработки, который применяется для снятия стружки на больших поверхностях. Для него характерна длинная колодка, поэтому он эффективно снимает выступающие части древесины, при этом обходит углубления. Фактически чем длиннее фуганок, тем на более идеальные результаты можно рассчитывать после окончания работы. Фуганок самая распространенная разновидность рубанка, которую можно встретить в любой мастерской, где занимаются профессиональной обработкой древесины.
Цинубели имеют одинарный зубчатый нож, который в отличие от обычного инструмента создает рифленую поверхность, обычно применяемую для склеивания заготовок. Просто подготовив две части древесины с помощью цинубеля, можно увеличить непосредственную площадь контакта при прилегании. Благодаря этому повышается прочность склеивания. С эстетической точки зрения, создаваемые борозды не несут особой привлекательности, поэтому данный инструмент не применяется для других целей.
Обдирочный ручной рубанок представляет собой совершенно отличительную конструкцию от классической. Его подошва представляет собой металлическую терку. Инструмент не имеет ножа. Его применяют исключительно для выравнивания торцов гипсокартона. Такая терка позволяет исправить дефекты, которые были допущены при раскройке гипсокартонных листов перед их сборкой в различные конструкции.
Рубанки для фигурного строгания
Данная категория инструмента предназначена для создания пазов, а также обработки выступов и кромок. С развитием электрического инструмента и появлением ручных фрезеров подобный инструмент отошел на второй план, но по-прежнему встречается в мастерских.
К фигурным рубанкам можно отнести:
- Зензубели.
- Кантенхобели.
- Шпунтубели.
- Федергубели.
- Калевки.
- Фальцгебели.
- Штапы.
Зензубель представляет собой узкий рубанок, с помощью которого можно выбрать четверть. Также благодаря его узким габаритам можно снять торец заготовок, чтобы получить паз. Существуют различные модификации данного инструмента, предназначенные для работы с древесиной вдоль и поперек волокон. В большинстве случаев данный инструмент выбирают для проведения чистовой обработки по уже сформированной грубой поверхности.
Кантенхобель – это довольно компактный ручной рубанок, который применяется для снятия фаски. С его помощью обрабатывают торцы, придавая им более приятную поверхность. Данный инструмент имеет трапециевидную форму лезвия. Обычно кантенхобель имеет один режущий нож, но могут быть и два. Режущая кромка располагается под углом к боковой поверхности подошвы. С помощью такого орудия проводится чистовая обработка, которая требует минимальной поправки с помощью шкурки или напильника.
Шпунтубель – это специализированный ручной рубанок, с помощью которого выбирается паз. Инструмент является легко узнаваемым благодаря двойной подошве. Одна колодка служит для направления траектории движения, а с помощью второй крепится лезвие. Такой рубанок можно регулировать, меняя расстояние между двумя колодками, тем самым подгоняя расстояние до обрабатываемой кромки.
Федергубель – это торцевой инструмент, с помощью которого обрабатываются продольные выступы заготовок. Он имеет особую форму лезвия с подъемом по центру. В результате обработки торца доски можно получить продольный шип, применяемый для склеивания с другой деталью, в которой предварительно проделан паз аналогичного размера.
Калевка одни из самых необычных рубанков, который позволяет проводить фигурную обработку заготовок. Он применяется для производства карнизов, а также багетов и оформления дверных проемов. Подошва клевки имеет ступенчатую форму, которая в зеркальном отображении передается заготовке.
Фальцгебель – это также узкоспециализированный рубанок, с помощью которого можно сформировать полосу по краю заготовки, без предварительной разметки. Фальцгебель имеет похожую подошву на калевку.
Штап – это небольшой ручной рубанок, предназначенный для закругления кромок. Его лезвие имеет полу закругленное заглубление. Кроме этого, узнать подобный инструмент можно по вогнутой подошве. Данная конструкция подошвы и ножа позволяет делать с торцов закругленную форму.
Настройка рубанка
Регулировка рубанка заключается в настройке высоты выхода острия лезвия сквозь подошву. Чем больше выступает режущая кромка, тем толще снимаемая стружка и ниже качества получаемой поверхности. При недостаточном выходе лезвия снимается слишком тонкая стружка, поэтому на обработку уходит много времени. В том случае если установлен чрезмерно большой зазор, могут повреждаться древесные волокна заготовки, в результате чего образовываются сколы, особенно при недостаточной остроте ножа.
Величина выхода ножа отличается в зависимости от модификации рубанка. Если необходима грубая обработка, то устанавливается вылет на уровне 0,5 мм. Если проводится регулировка инструмента для чистовой обработки, то этот показатель уменьшается.
Для того чтобы выдвинуть нож необходимо ослабить крепление и немного забить его вниз с помощью киянки или придавить пальцами. При этом нужно учитывать, что в случае чрезмерного выхода режущей кромки со стороны подошвы возвращать его ударами по острой части нельзя, поскольку это повредит заточку. В таком случае потребуется полностью освободить регулировочный винт и вытащить лезвие обратно.
Фуганок, калёвка и другие
виды рубанков для ремонта
Позволяют получить ровную поверхность без заусенцев, щеп и других дефектов. Такие виды рубанков подходят для производства строительных материалов, изготовления каркасов мебели и отделочных работ. Их главная особенность — ровное лезвие без зазубрин и изгибов.
Одинарный
Для ровной заготовки после чернового строгания
Простая модель с одним лезвием. Легко срезает толстый слой древесины, но может оставлять небольшие заусенцы, сколы и другие дефекты. Обычно используется на промежуточном этапе — после удаления наружного слоя древесины и перед финишной полировкой.
Двойной
Для гладкой поверхности изделия
В таком рубанке есть дополнительный нож — стружколом. Он разрезает приподнятую полоску дерева на мелкие фрагменты, не позволяя ей ломаться. Второе лезвие устанавливается на расстоянии 0,2–2 мм от основного. Чем ближе они расположены, тем чище получается строгание.
Шерхебель
Для чернового строгания
Такие виды ручных рубанков оснащаются широким закруглённым лезвием, сильно выступающим за пределы подошвы. Оно крепится под углом 45° по отношению к колодке инструмента. Шерхебель режет древесину поперёк волокон, не позволяя ей ломаться. Он снимает очень толстую стружку — до 5–7 миллиметров. Способен быстро придать заготовке нужную форму, но после нужно удалить ложбинки, сколы и заусенцы одинарным рубанком.
Шлифтик
Для финишной обработки поверхности
Двойной рубанок с лезвием, наклонённым на 50° по отношению к подошве. Снимает короткую стружку, оставляя гладкую поверхность, не требующую дополнительной шлифовки. Особенно полезен в отделочных работах и при изготовлении декора.
Фуганок
Для сглаживания плоскостей и кромок
Большой рубанок с двойным лезвием шириной более 60 миллиметров. При первых движениях ломает стружку, а по мере выравнивания начинает срезать непрерывные полосы древесины. Подходит для строгания длинных досок, бруса и других крупных строительных конструкций. После обработки оставляет зазубренную поверхность с большим количеством сколов и заусенцев, которую сглаживают меньшим полуфуганком, а затем — обычным рубанком.
Цинубель
Для подготовки фанеры и деревянных заготовок к склеиванию
Рубанок с зазубренным лезвием, вырезающим множество узких дорожек. Заполняясь клеем, они повышают прочность соединения деталей. Таким рубанком можно обрабатывать только твердые породы дерева — мягкие расслаиваются по направлению волокон.
Рубанки фигурного строгания
Опытным плотникам знакомы другие виды рубанков по дереву и их назначение. Инструменты со сложной формой лезвия способны выбирать пазы и фаски, снимать четверти и фальцы, вырезать шипы и гребни. Их используют в производстве мебели, сложных строительных материалов и декора.
Зензубель (отборник)
Для выборки четвертей, фальцев и пазов, зачистки кромок и прямоугольных срезов
Его лезвие выполнено в виде лопатки с тремя режущими кромками. Оно зачищает прямоугольные углубления, в том числе четверти по краю доски. Инструмент снимает тонкую стружку — работа трудоёмкая и долгая. Узкие зензубели с шириной лезвия менее 12 мм подходят для вырезания косых пазов типа «ласточкин хвост». С их помощью можно прочно соединять мебельные детали, получая тонкие аккуратные стыки.
Кантенхобель
Для снятия фаски, выравнивания кромок, точной заготовки по заданным размерам
Узкий рубанок с одним или двумя трапециевидными лезвиями. Ровно срезает древесину под углом 22,5° или 45°, формируя гладкие фигурные фаски. Острые рубанки такого типа используются для работы с гипсокартоном и застывшей штукатуркой.
Шпунтубель
Для продольных пазов
Рубанок состоит из двух колодок, соединённых винтами, — направляющей и режущей. Регулируя их положение, можно вырезать углубления на заданном расстоянии от края заготовки. Инструмент подходит для выборки шпунтов, позволяющих соединять деревянные детали без гвоздей. При тщательной регулировке лезвия таким рубанком можно быстро вырезать четверти по краям досок.
Федергубель
Для продольного выступа по кромке
Рубанок с фигурным ножом. Проем по центру позволяет оставлять на обрабатываемой поверхности выступ — гребень, который вкладывается в шпунт при соединении деталей. Таким рубанком легко сделать декор.
Калёвка
Для фигурного профиля
Многоступенчатая подошва рубанка позволяет устанавливать ножи разной формы и регулировать их по высоте. При строгании украшает плоскую поверхность разными фигурами: полукруглыми или прямоугольными выступами, узкими пазами или широкими канавками. Используется при производстве декоративных деталей — резных плинтусов, карнизов, обрамления дверей и окон.
Фальцгебель
Для паза по краю заготовки
Широкая ступенчатая подошва инструмента позволяет снимать фальцы и четверти на фиксированном расстоянии от края детали. В отличие от других рубанков, не требует предварительной разметки детали. Подходит для создания прямоугольных выемок, в том числе углублений под стекла в оконных рамах и пазов для холста картин. Лезвие такого рубанка устанавливается прямо или под углом. При креплении второго ножа фальцгебель может подрезать вертикальную стенку четверти.
Штабгобель (штап)
Для закругления кромок
Рубанок с широким лезвием, загнутым в форме полукруга. При строгании формирует выпуклый закруглённый профиль. Без такого рубанка не обойтись в производстве мебели.
Заключение
Зная, какие есть виды рубанков, можно подобрать инструмент для домашнего ремонта, строительства и ремонта в мастерской. В каталоге «Эльдорадо» вы найдёте мощные электрические рубанки, которые легко справятся со всеми задачами.
Что такое рубанок, его виды, фото и назначение
Рубанок – инструмент, помогающий снять лишний слой с доски или обработать ее фигурную кромку. Их видов так много, что различить часто можно только по фото. Есть прямой, длинный, узкий и фигурный варианты, а конструкций почти бесчисленное множество.
Что такое рубанок
Рубанок – собирательное название для деревообрабатывающего инструмента, применяемого столярами и плотниками.
Предназначение – в придании требуемой формы обрабатываемой древесины, в основном прямой. Также возможно создание соединений (шип-паз), снятие фаски и выборка четверти.
Имеется много разновидностей и вариантов конструкции, приспособленной под разные цели. Наиболее известны такие виды рубанков как торцовый, доборный, фальцгебель, зензубель, шпунтубель, фуганок, медведка, шлифтик, цикля и другие. Разница – в виде строгания, профиле ножа и угле его установки, размере колодок.
Известен зубчатый рубанок для создания шероховатости – цинубель. Его назначение – в создании некоторой шероховатости поверхностям для склеивания.
Устройство простое: колодка с подошвой (ровная часть), ручка и нож, установленный внутрь колодки и под углом к ней.
Чем рубанок отличается от фуганка
Внешне схожие рубанок и фуганок существенно различаются – больше, чем другие типы. Первый – маленький по размеру, второй – большой, более длинный. Благодаря этому фуганок подходит для больших площадей – скорость обработки им выше.
Столярный инструмент (струги)
Режущая часть: у фуганка 2 лезвия (против 1 у рубанка). С учетом лезвий и длины фуганок качественнее снимает неровности. Сигналом финишной обработки является сплошная стружка в виде ленты, а не отдельные толстые спирали.
Ключевая разница – применение фуганка для выравнивания кромок перед склеиванием. Протяженные прямые линии идеально обрабатываются под совмещение.
Виды рубанков и их назначение
Столярное дело как обработка древесины – целая профессия, глубокая и самобытная. Она включает целый ряд типов инструментов, похожих и отличающихся. Веками нарабатывались форма и конструкция оснастки.
Назначение инструмента – в следующем (названия и подвиды не приведены, их очень много):
- первичная обработка и снятие грубых внешних слоев;
- строгание в глубину для снятия слоя;
- точная обработка поверхности и выравнивание;
- снятие острой кромки и выборка четверти – для придания округлости;
- исправление дефектов обработки;
- финальная зачистка.
В качестве специализации может быть снятие коры, обработка больших площадей или ювелирная расчистка у сучков, разработка неправильного строения дерева. Возможно придать особые формы – для окон и дверей, карнизов или багетов. Делаются пазы и разные выемки.
Есть виды рубанков и для других материалов. Современные материалы обрабатываются современными моделями:
Для гипсокартона
Гипсокартон хорошо поддается нарезке, но качество кромок оставляет желать лучшего. Для выравнивания и шлифования кромок применяется особый рубанок.
Рубанок для гипсокартона
Выполняется обработка под разную кромку: под шпаклевку, соединение без разделки или с фаской, под склейку армирующей лентой. Для этого выпускаются два вида ручного рубанка: кромочный и обдирочный.
Первый срезает лишнее 2 ножами.На выходе – фаска с задаваемыми углами.
Второй шлифует края для соединения листов. Выглядит аналогично кухонной терке – но из закаливаемой стали и с парой ручек.
ГКЛ (гипсокартонный лист) обрабатывается довольно легко благодаря невысокой местной прочности на резание.
Для газобетона
В строительстве широко используется рубанок для газобетонных, газосиликатных блоков и пеноблоков. Выпускаются профессиональные модели, но сделать такой можно и самому.
Рубанок для газобетона
Прочие названия – полутерок или скребок.
Изготавливаемые блоки имеют отклонения по геометрии, а твердость материала не очень высокая. Даже монтируемые на клей газосиликатные блоки требуется выровнять по максимуму для упрощения выкладывания стен. Доработка на предмет выравнивания очень удобна и делается по месту. Снятие слоя выполняется обдирочными лезвиями или металлическими щетками.
Особенность инструмента – в наличии несколько рядов режущих кромок.
Кромочный рубанок
Кромочный рубанок для гипсокартона имеет разновидности. Бывают виды для строительных блоков (мягких, типа пенобетона или газобетона) и древесины. Строгание выполняется на разную глубину, а кромка становится исключительно ровной.
Кромочный рубанок
Порой даже миллиметры играют роль для установки целого элемента, что наталкивает на необходимость их убрать. Ножом не сработать – только рубанок уберет ровно и на значительной длине. Его подвидом является механизм для снятия фаски.
Такой инструмент устроен как его аналоги: деревянный или пластиковый корпус, режущий нож и рукоятка. Последней может и не быть, но с ней удобнее. Существуют ручной и электрический варианты.
Применение рубанка простое. Элемент (блок, лист, кусок) закрепляется обрабатываемым участком кверху. После этого выполняется доработка кромки.
Рубанок штукатурный
Рубанок для штукатурки – не самый распространенный инструмент, но на стройке он весьма нужен. Нужен он не для любой штукатурки, а для механизированной.
Рубанок штукатурный
Поверхность, получаемая ускоренным набрасыванием, характеризуется высокой шероховатостью. Образующийся грубый слой очень зернист и требует доработки, если не создается специально. Помимо этого нанесение штукатурного слоя выполняется полосами, которые имеют различную толщину. Разницу хорошо снимать таким инструментом.
Есть устройства для плоских и угловых поверхностей. Наибольшую пользу принесет обработка еще не полностью схватившегося раствора.
Рубанок по дереву
Является первой вспоминаемой разновидностью своего класса. Используется для строгания древесины и выравнивания ее поверхности. Включает разные виды ручных рубанков: от мини-рубанка до фуганка с большой длиной.
Рубанок по дереву
Задействуется не только для снятия верхнего слоя дерева, а для выборки четвертей и пазов. Угловые конструкции помогают обработке неровной линии и торца.
Рубанки могут быть ручными и электрическими. Нож может быть установлен под углом в большом диапазоне. Корпус – из дерева, пластика и металла. Угловой — обязательно с твердыми направляющими частями.
Рубанок рихтовочный
Основная роль этого приспособления – в удалении устаревших покрытий с поверхностей. Выбор рубанка – с учетом покрытия: шпаклевка, краска, окалина, очистка от загрязнений при подготовке к дальнейшей обработке.
Рубанок рихтовочный
Обдирочные работы выполняются в строительных, кузовных и аналогичных работах с металлическими и каменными поверхностями. Бывают модели для шлифовки и чисто зачистных операций.
Функционирование заключается в возвратно-поступательном движении по поверхности и снятии отходящих фракций. Материал – металл, рукоятки – пластик или алюминий. Имеется регулировочный винт для настраивания.
Шлифовальный рубанок
Для окончательного доведения поверхности под требуемую шероховатость используется шлифовальный рубанок.
Шлифовальный рубанок
По последовательности в технологической цепочке он будет последним (шерхебель – фуганок – шлифовальный).
Суть его в минимальности снимающегося слоя, а точнее – в затирании. Для этого используются мелкоабразивные материалы: сетка или наждачная бумага. Приведение в действие может быть от мускульной силы, электрического тока или сжатого воздуха. Для финализации оптимален электрорубанок: множество действий хорошо осуществляется двигателем, а мастер не так устанет.
Рубанок циклевочный
Типы рубанков также включают и циклевочный – он отличается от прочих ввиду иного принципа работы. Предназначается для работ по паркету и полу, снятию верхнего слоя и старых покрытий на твердых сортах дерева.
Рубанок циклевочный
Он не имеет стружколома. Его лезвие имеет наклон вперед и может регулироваться. Оно врезается в древесину под положительным углом, стружка заворачивается, оставляя целыми срезаемые волокна.
В отличие от шлифования, для которого есть другие механизмы, тут производится именно снятие слоя. Остающаяся поверхность имеет приятную шероховатость и общее качество. В отличие от шлифмашинки (которой называют УШМ) циклевочный рубанок справится в труднодоступных местах. Поэтому со счетов списывать это старинное приспособление не стоит.
Устройство – легкий корпус, лезвие, 2 рукоятки.
Рубанок обдирочный
Особый инструмент, предназначающийся для подравнивания кромок и отдельно выступающих частей – обдирочный рубанок. Он необязательно покупается под гипсокартон, он подходит под дерево и газоблок.
Рубанок обдирочный
Рабочая часть – полотно для обдирки, которое может быть профильным и даже полукруглым. Очень похоже на кухонный прибор, откуда и второе название – «терка». Корпус производится с наибольшей эргономичностью, материал – любой подходящий. Рукоятки – из удобного материала, под влажность и длительность использования.
Основное назначение – снятие небольшого слоя, как правило – по листовой плоскости.
Торцовочный рубанок
Виды рубанков включают в себя также и торцовочный. Также может называться узким – из-за своей малой ширины. Предназначен он для обработки углов древесины – досок в первую очередь.
Торцовочный рубанок
Торцевой инструмент комплектуется прямым или косым ножом и стружколомом. Ножей может быть до 3 – что позволяет зачищать сразу 3 поверхности. Назначение – финальная обработка торцов.
Для удобства работы часто выполняется с двумя рукоятками. Какой материал для них берется, не важно – металл, пластик или дерево берутся повсеместно. Ножи термически обрабатываются. Корпус и ложе делаются из не слишком твердого материала.
Советы по выбору
Виды рубанков и их назначение сильно разнятся. Ручной рубанок распространен более всех (подвид — малярный). Электромодель (и аккумуляторный тип, иногда — электронный) менее развита. Пневмопривод известен менее всех.
При выборе – определить условия работы и их ограничения. Это позволит вести доводку заготовок с минимальными потерями и уставанием.
Основные критерии подбора:
- ножи – материал, способ установки, состояние кромки и ее толщина;
- корпус (подошва и станина) – ровные поверхности и небольшой вес;
- общая масса – легким инструментом с пластиковой колодкой или из сухого дерева работать легче всего;
- рукоятка – индивидуальная эргономика и низкая шероховатость;
- функциональность – существует универсальный и специализированный рубанок.
Для создания фигурных линий, пазов или сложной выборки обычным не обойтись. Есть зубчатый рубанок для создания шероховатости и для черновой работы.
Удобство работы диктуется рукоятками: чем они лучше в ладонях, тем дольше удастся сделать до отдыха. Разновидность рубанка с двумя ручками удобнее всего.
Виды рубанков: назначение и особенности
Деревообработка не просто ремесло, а целое искусство. Оттачивать мастерство помогает практика и подходящий инструмент. Если вы собираетесь освоить столярное дело и хотите купить рубанок, пусть вас не пугают незнакомые и труднопроизносимые слова: шерхебель, цинубель, зензубель. Инструменты названы так неспроста и служат своей цели. Об особенностях и назначении каждого расскажем в деталях.
Содержание:
- 1. Рубанки плоского строгания
- 1.1. Одинарный
- 1.2. Двойной
- 1.3. Шерхебель
- 1.4. Шлифтик
- 1.5. Фуганок
- 1.6. Цинубель
- 2.1. Зензубель
- 2.2. Кантенхобель
- 2.3. Шпунтубель
- 2.4. Федергубель
- 2.5. Калевка
- 2.6. Фальцгебель
- 2.7. Штап
Рубанки плоского строгания
Одинарный
Назначение. Выравнивание поверхности после первичной обработки.
Особенности. Имеет прямое лезвие с небольшим закруглением по кромке. Поэтому применяется для строгания древесины после черновой обработки шерхебелем. При прохождении по заготовке нож не оставляет задиров и прочих дефектов.
Двойной
Назначение. Финишное выравнивание поверхностей и торцов заготовок.
Особенности. Помимо основного лезвия рубанок имеет стружколом. Его нижняя кромка находится на расстоянии 0,2 – 2 мм от основной режущей кромки и установлена параллельно ей. Чем меньше расстояние между кромками, тем чище будет выполнено строгание.
Шерхебель
Назначение. Грубая первичная обработка, строгание на большую глубину для снятия толстого слоя древесины.
Особенности. Рабочая часть имеет закругленное металлическое лезвие, закрепленное под углом в 45° относительно подошвы инструмента и выходящее за ее плоскость примерно на 3 мм. Как правило, ширина лезвия составляет 35 мм. Овальная режущая кромка позволяет осуществлять обработку поперек волокон, исключая их продольный разрыв. При строгании шерхебелем снимается толстая стружка, именно поэтому отверстие под стружку больше на 3 – 5 мм, чем в обычном рубанке. С помощью инструмента заготовке можно придать необходимую форму, но не удастся достичь гладкой поверхности. В месте обработки остаются глубокие ложбинки, требующие последующего выравнивания – рубанком и фуганком.
Шлифтик
Назначение. Особо чистое строгание, финишная обработка поверхности.
Особенности. Имеется двойной нож со стружколомом на кромке, который установлен под углом в 50° относительно подошвы рубанка. За счет этого удается застругивать задиры, неровности, сглаживать торцы и получать идеально ровную поверхность.
Фуганок
Назначение. Выравнивание плоскостей и кромок.
Особенности. Нож имеет стружколом, что обеспечивает наиболее эффективную чистовую обработку древесины. Колодка в 2 раза длиннее, чем у обычного рубанка. Это позволяет обрабатывать большие поверхности. При первых движениях стружка снимается кусками, затем образуется непрерывная – это свидетельствует о выравнивании заготовки.
Цинубель
Назначение. Придание древесине рифленой поверхности для улучшенного сцепления заготовок при склеивании. Находит применение в работе с фанерой и твердыми породами древесины.
Особенности. У цинубеля одинарный нож с режущей кромкой, имеющей мелкую насечку и зубцы. При прохождении рубанка по заготовке зубцы снимают узкую дорожку шириной в 0,8 – 1 мм. Поверхность становится шероховатой, что гарантирует надежное схватывание деталей клеевым составом.
Инструменты фигурного строгания
Зензубель
Назначение. Выборка и зачистка четверти, выполнение прямоугольных срезов, фальцев, пазов, острожка перпендикулярных поверхностей деревянных заготовок.
Особенности. Лезвие зензубеля представляет собой лопатку, а ширина режущей кромки составляет от 18 до 30 мм. Оно может быть прямым или косым в зависимости от закрепления ножа относительно подошвы инструмента. Длина лезвия, как правило, составляет 210 – 220 мм. Если оно косое, то у него две режущие кромки – нижняя и боковая. Есть модели с узкой рабочей частью, не более 12 мм. Это косоугольный рубанок, у которого нож затачивается по двум кромкам, сходящимся в острый угол. Он подходит для выполнения пазов «ласточкин хвост» и строгает очень чисто – можно вести обработку даже поперек волокон. При использовании обычных зензубелей, чтобы снять четверть, сначала вдоль заготовки делается разметка, а потом вдоль линии ведут рубанок для снятия первого слоя древесины – получается небольшой уступ. После этого проходят инструментом еще несколько раз. Кстати, выбирать четверть рекомендуется сначала фальцгебелем, так как точность работ выше и не требуется предварительной разметки рейсмусом – зензубель применяется только для чистовой обработки.
Кантенхобель
Назначение. Снятие фаски, обработка кромок с целью выравнивания и доводки размеров. Используется не только с древесными материалами, но также с пластиком и гипсокартоном.
Особенности. У кантенхобеля лезвие имеет трапециевидную форму. В некоторых моделях может быть два лезвия, которые находятся под углом относительно боковой стороны подошвы. В зависимости от установки ножа получается срез по кромке под углом, например, в 22,5° или 45°. Таким образом, удается добиться необходимого угла кромки для стыковки заготовок по всей длине, что исключает зазоры и неровности. Такой инструмент еще называют кромочным рубанком.
Шпунтубель
Назначение. Выборка продольных пазов по кромке деревянных заготовок.
Особенности. Корпус шпунтубеля состоит из двух колодок, которые соединены винтами. Одна из них является направляющей, в другой закреплено лезвие. Как правило, в конструкции предусмотрен регулируемый упор для установки нужного расстояния от кромки заготовки до края паза. Перед лезвием есть упорный выступ, который позволяет осуществлять обработку на большую глубину, при этом нож не изгибается. В зависимости от ширины лезвия получается паз от 2 до 10 мм. При прохождении резца по кромке заготовки выполняется прямоугольное углубление, которое называется паз или шпунт. Углубление подготавливается для стыковки заготовки с другой, у которой по кромке идет соответствующего размера выступ, выполненный федергубелем.
Федергубель
Назначение. Выполнение продольного выступа по кромке заготовки.
Особенности. Данный вид рубанка отличается от остальных особой формой лезвия: оно имеет не плоскую кромку, а проем по центру, который формирует выступ. При движении федергубеля вдоль кромки образуется прямоугольный выступ – гребень, который впоследствии стыкуется с пазом (шпунтом) второй заготовки, обработанной шпунтубелем.
Калевка
Назначение. Фигурная обработка, придание особой формы профилю заготовки. Часто применяется при изготовлении багетов, деревянных карнизов, дверей.
Особенности. Такой рубанок имеет особый резец с фигурной кромкой. Подошва его многоступенчатая, можно устанавливать различные ножи в зависимости от того, какой профиль необходимо получить. Проходя по лицевой стороне заготовки, рабочая часть оставляет калевку (фигурный профиль) – отсюда и название.
Фальцгебель
Назначение. Выборка фальца (паза) по краю длинных деталей без предварительной разметки.
Особенности. Инструмент имеет ступенчатую подошву и широкую колодку. За счет этого удается выполнять пазы одинакового размера без предварительной разметки. Для выборки фальцев разных размеров и профиля у некоторых фальцгебелей предусмотрена замена ступенчатой подошвы. Есть возможность установить дополнительное боковое лезвие для подрезки вертикальной стенки четверти.
Назначение. Закругление кромок деталей.
Особенности. У такого рубанка особая форма лезвия: его кромка имеет полукруглое заглубление. Соответственно и подошва инструмента вогнутая. При прохождении по кромке прямоугольного профиля рабочая часть снимает стружку таким образом, что кромка приобретает полукруглый профиль.
Подведем итог
Как видите, одним рубанком в столярном деле не обойтись. При обработке заготовок приходится выполнять целый ряд операций. Одни инструменты работают в паре, например, шпунтубель и федергубель, другие применяются последовательно: для черновой обработки – шерхебель, для финишной – фуганок.
Теперь вы знаете, для каких операций по деревообработке предназначен каждый из видов рубанков. Осваивайте столярное ремесло и совершенствуйте свои навыки с подходящим инструментом. Закажите его в нашем интернет-магазине!
Яна Матлаш
Виды и секреты самостоятельного изготовления ручного рубанка
Самый известный столяр, папа Карло, говаривал, что работа с деревом не терпит суеты и спешки. Она для души и должна приносить умиротворение.
Помогает в этом правильно выбранный ручной рубанок – столярный инструмент, который применяется для строгания древесины. Его целевое предназначение – придавать поверхностям деревянных элементов нужную форму, устранять шероховатости, снимать фаски и подгонять детали по размерам.
История ручного рубанка уходит корнями в глубокую древность, и его примитивные вариации были обнаружены во время раскопок города Помпеи.
Не забудь поделиться с друзьями!
Устройство рубанка
За время эволюции рубанка появилось довольно много его разновидностей, которыми можно не только обрабатывать плоскости древесины, но и использовать для фигурной резки. Чтобы получать удовольствие от ручного труда, нужно уметь правильно выбирать рубанок, и тогда из обыкновенного куска дерева будут получаться настоящие произведения искусства.
Современные рубанки можно условно разделить на деревянные и металлические модели. Каждая из них обладает своими преимуществами и недостатками, но в конструктивном плане инструменты похожи, словно братья-близнецы.
Стандартный рубанок состоит из следующих частей:
- подошва, она же корпус;
- резец;
- клин;
- прорезь для выхода стружки;
- зажим резца;
- регулятор глубины реза;
- рожок – передняя рукоять;
- упор – задняя рукоять.
Ключевым элементом конструкции является резец – это режущий инструмент, выполненный в виде заострённой пластины.
Располагается лезвие под заданным углом к обрабатываемой поверхности. Благодаря регулятору нож выдвигается на определённое расстояние, что позволяет тонко настраивать глубину реза, толщину снятия стружки. В заводских моделях угол заточки лезвия стандартный, но профессиональные плотники изменяют его в зависимости от типа обрабатываемой древесины.
Рукояти тоже играют определённую роль. Передняя, которая называется рожком, выполняет направляющую функцию, обычно имеет изогнутую форму, обеспечивающую лучший захват руки. Задняя – это упор, благодаря которому создаётся необходимое для работы усилие.
С подошвой, которая бывает деревянной и металлической, всё не так однозначно. Главный критерий, предъявляемый к этому элементу конструкции, – идеально ровная поверхность.
Если данное требование не соблюдается, ручным рубанком будет тяжело пользоваться, а про точность строгания можно просто забыть. С учётом этих нюансов металлическая подошва выглядит предпочтительнее: она изготавливается по шаблону, поэтому априори имеет правильную геометрию. Однако ошибки, допущенные производителем при литье, сводят эти преимущества к нулю. Более того, металл подвержен коррозийным изменениям.
Деревянная подошва легче, и в случае деформации её можно выправить своими силами, вдохнув в рубанок вторую жизнь. Однако древесина не является долговечным материалом, она подвержена механическому износу, теряет первоначальные свойства при длительном воздействии влаги или высоких температур.
Несмотря на типовую конструкцию, существует более 10 разновидностей рубанков, и каждый инструмент выполняет определённую функцию при обработке деталей. Познакомимся с этими изделиями поближе.
Какими бывают рубанки
Несмотря на разнообразие моделей, деревообрабатывающий инструмент условно разделяется на 3 основные категории:
- общего назначения;
- для чистовой обработки;
- для фигурной резки.
Рассмотрим представителей каждой группы более детально.
Рубанки общего назначения
Первый инструмент, который берёт в руки плотник, приступая к обработке деревянной заготовки, называется шерхебель.
Это массивный рубанок в металлическом корпусе, предназначенный для грубого строгания поверхностей, ранее не подвергавшихся обработке. Основная задача шерхебеля – придать заготовке нужную форму. Особенностью этого рубанка является глубокое строгание (до 3 мм), поэтому добиться идеально ровной поверхности не получится.
Нож этого рубанка имеет закруглённую форму и обычно выставляется под углом в 45 градусов по отношению к подошве. Конструкция лезвия позволяет снимать стружку толстым слоем, работая не только вдоль, но и поперёк древесных волокон.
Когда заготовка обработана до требуемых размеров, плотнику нужно устранить глубокие зазубрины, оставленные на поверхности шерхебелем. Для этих целей можно использовать любой из трёх рубанков:
- медведка – длинный инструмент, предназначенный для парной работы. Он идеально подходит для выравнивания массивных поверхностей или выполнения большого объёма работ;
- фуганок – инструмент с двойным резцом, применяемый для финишного выравнивания деревянных поверхностей. По длине ручной фуганок примерно в 2 раза превышает шерхебель, что позволяет за один проход снимать стружку с большой площади;
- полуфуганок – укороченный аналог предыдущего варианта. Здесь также используется сдвоенный нож, применяется рубанок для чистового выравнивания заготовки.
После обработки этими видами рубанков заготовка становится гладкой и ровной, но далеко не идеальной. Поэтому профессионалы переходят к следующему этапу работ, беря в руки уже другой инструмент.
Рубанки для чистовой обработки
В зависимости от вида изделия для чистового строгания могут использоваться 2 рубанка.
Шлифтик выполняет финишную зачистку детали, устраняя дефекты, оставшиеся от предыдущего строгания. Режущий инструмент – двойной нож с прямолинейным лезвием, заточенный под 60 градусов и дополненный стружколомом. Благодаря такому строению шлифтиком удобно обстругивать поверхности вокруг сучков и торцевые части деталей.
Цинубель – довольно интересный инструмент, которым обрабатывают деревянные элементы, впоследствии склеивающиеся между собой.
Обратите внимание! Особенностью цинубеля является зазубренное лезвие, оставляющее на поверхности аккуратные бороздки.
В результате образуется шероховатая поверхность, обеспечивающая лучшую адгезию материалов. Нож цинубеля располагается под углом в 80 градусов, поэтому поверхность становится шероховатой, но на ней не появляются задиры и заусенцы.
Помимо этого, для вторичной обработки деталей можно использовать торцовый, одинарный и двойной рубанок. Первый идеально подходит для обработки торцевых элементов и древесины со сложным строением. Одинарные и двойные ручные рубанки помогут устранить зазубрины, оставленные шерхебелем, и выровнять поверхность, но после них в любом случае придётся обрабатывать заготовку шлифтиком.
Фигурная резка
Это целая серия деревообрабатывающих инструментов, которые заметно облегчают жизнь мастеру, специализирующемуся на изготовлении деревянных деталей сложной геометрической формы.
Для фигурного реза применяются такие ручные рубанки:
- зензубель – предназначен для обстругивания перпендикулярных поверхностей и четвертей, оснащается двойным лезвием, выполненным в виде лопатки;
- федергубель – имеет своеобразную форму лезвия, позволяющую создавать выступы на торцевых кромках изделия;
- фальцебель – используется для зачистки четвертей, имеет ребристую подошву, оснащается прямолинейными и косыми ножами;
- штабгобель – рубанок с закруглённой формой лезвия для обработки вогнутых деталей;
- шпунтубель – конструкция из двух колодок, соединяемых зажимными винтами, предназначен для формирования продольных пазов на кромке изделия;
- калёвка – незаменимый инструмент для фигурной резки, применяемый для изготовления карнизов, багетов, коробок для дверных проёмов;
- грунтубель – выполнен в виде колодки с боковой установкой резца, предназначен для формирования пазов вдоль древесных волокон;
- горбач – имеет колодку выгнутой формы, что позволяет обрабатывать поверхности внутреннего и внешнего диаметра изделий.
Профессиональные столяры редко используют в работе только один вид рубанка. Чтобы из куска древесины получались оригинальные изделия, потребуется запастись полным набором инструментов.
Электрорубанок
Это отдельный вид столярного инструмента, который совмещает в себе все перечисленные выше разновидности ручных рубанков. Электрический рубанок может выполнять прямое, фигурное строгание, идеально подходят для выполнения большого объёма работ.
Однако само использование электроинструмента не приносит внутреннего удовлетворения, да и цена их порой слишком высока. Поэтому если речь идёт о строительстве дачи или поставленной на поток обработке древесины, электрорубанок незаменим, но сделать оригинальную вещицу для себя или своих близких с его помощью вряд ли получится. Теплоту изделиям из дерева придаёт только ручная обработка.
Как выбрать подходящий рубанок
Определиться, какой рубанок лучше выбрать, не так сложно, как представляется на первый взгляд. Ручные строгальные инструменты являются довольно простыми конструкциями, где все основные элементы находятся на виду.
Чтобы выбрать качественный и долговечный рубанок, профессионалы рекомендуют обращать внимание на 3 момента:
- Подошва . Не должна иметь видимых повреждений и сколов, должна быть ровная без нарушения геометрии. Единственное исключение – рубанки для фигурной резки, где ступенчатая подошва изначально предусмотрена конструкцией;
- Нож . Лучше отдавать предпочтение инструментальной стали, которая хорошо держит угол заточки, не подверженная механическим повреждениям и износу. У заводских рубанков лезвие должно жёстко фиксироваться к корпусу без люфта.
- Рукояти . Здесь нужно ориентироваться только на индивидуальные ощущения. Инструмент должен удобно лежать в руке, иначе работать им будет проблематично.
Если говорить о производителях, то при выборе ручного рубанка можно обратить внимание на продукцию компаний Stanley и Sigma. Среди электроинструмента заслуженной популярностью пользуются электрорубанки фирмы BOSCH и Makita.
Как сделать своими руками
Собрать самодельный рубанок по дереву несложно, поэтому многие мастера предпочитают не связываться с заводскими моделями, изначально делая инструмент под себя.
Нож рубанка и стружколоматель лучше приобретать в строительном магазине. Чтобы обеспечить высокое качество реза, нужна инструментальная сталь, которую сложно найти в домашнем хозяйстве или гараже. В конструкции рубанка нож считается расходным элементом, поэтому его стоимость доступна каждому.
Обратите внимание! Вначале нужно приобрести лезвие, а потом, отталкиваясь от его ширины, заниматься изготовлением самого рубанка.
Выпиливается инструмент из цельного бруска, на который предварительно наносится разметка: вертикальные и косые линии. Затем высверливается центр заготовки, и формируются 4 отверстия по углам. От цельного бруска отпиливаются 2 щёчки, сама заготовка разрезается под углом на две неравные части.
Затем щёчки приклеиваются к элементам основания. Когда клей высохнет, к нижней части готовой конструкции приклеивается подошва. В отверстие щёчек вставляется металлический стержень, который будет выполнять опорную функцию при зажимании лезвия клином.
Простой рубанок, сделанный своими руками, готов. Остаётся лишь отшлифовать поверхности, выставить нож под необходимым углом и можно приступать к работе.

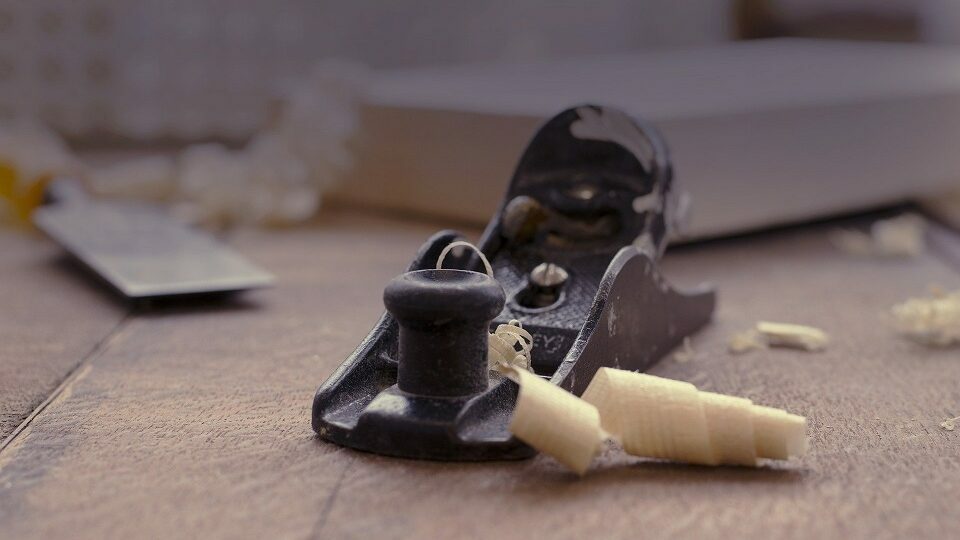

Лучшие ручные рубанки 2023
Качественно обработанная древесина облагораживает любое пространство. Добиться высокого результата весьма непросто. В этом нелегком деле мастерам помогают ручные рубанки. КП составила топ-10 девайсов 2023 года
Ручные рубанки пришли к нам из далекого прошлого. Их начали широко применять в XV—XVI веках. Первые устройства были довольно громоздкие. Они имели деревянную колодку, а лезвие фиксировалось специальным клином. Как известно, рубанки используются в основном для обработки древесины. С их помощью мастера придают материалу необходимую шероховатость, прямолинейность, плоскостность и форму. Параметры устройства регулируются величиной выдвижения резца. Также девайсы разделяют на те, которые используются для черновой обработки дерева, и те, которые используют для чистовой обработки.
На сегодняшний день многие производители значительно усовершенствовали данные устройства. Так, большинство из них выпускается в металлическом корпусе с очень удобными регулировочными рычагами. КП составила рейтинг топ-10 лучших ручных рубанков. В частности, в подборке мы рассмотрели шерхебели — они используются для стартовой обработки заготовок, и фуганки для окончательных штрихов. Отметим, что в продаже есть очень много моделей, поэтому выбрать качественный прибор довольно проблематично.
Рейтинг топ-10 по версии КП
1. Торцовый рубанок STANLEY 60 1/2 1-12-060
Открывает наш рейтинг девайс от всемирно известного производителя Stanley. Данный рубанок можно использовать при обработке разных сортов дерева, включая очень твердые породы. Для наиболее точной настройки устройство оснащено специальным механизмом регулировки угла. Все детали рубанка выполнены из металла. Данная особенность значительно увеличивает срок эксплуатации инструмента. Помимо этого, следует отметить и стильный дизайн рубанка.
Основные характеристики
Далее в списке идет рубанок Kraftool 18527-35. Он предназначен для первичной обработки мягких пород древесины. Также идеально подойдет для работ с ДВП, ДСП, пластмассой и гипсокартоном. Высокая производительность достигается благодаря множеству режущих кромок и отводу стружки. Однако девайс плохо переносит удары и падения, так как сплав может легко треснуть.
Основные характеристики
Данный рубанок отлично подойдет для выстрагивания лишней древесины при получении гладких плоскостей на маленьких труднодоступных деталях. Высокопрочный корпус не деформируется даже при значительных рабочих нагрузках. Также в конструкции предусмотрена настраиваемая функция автоматической центровки режущего ножа. Помимо этого, рубанок оснащен небольшим стружколомом для окончательной обработки плоскости дерева.
Основные характеристики
Своим внешним видом инструмент напоминает о временах СССР. Однако пусть эта особенность вас не пугает. Данный рубанок прост и надежен в эксплуатации. Его необходимо использовать для первичной (грубой) обработки. Подошва инструмента нуждается в шлифовке и выправлении плоскости, так как изначально слегка вогнута. Также требует правки и заточка ножа. Она имеет разный радиус скругления углов справа и слева.
Основные характеристики
Металлический торцовый рубанок от бренда Irwin является инструментом высокого качества. Его корпус полностью выполнен из металла. Легкость изделия обеспечивает высокую производительность. Высококачественная сталь ножа долго держит заточку. Однако её проблематично заточить в случае затупления. Довольно дорогой, но цена полностью соответствует качеству инструмента.
Основные характеристики
Рубанок Biber 85071 предназначен для грубой и скоростной работы по дереву. Корпус инструмента отлит из стали и оснащен дополнительными ребрами жесткости. Ручка девайса эргономична и максимально удобна. Также предусмотрена функция регулировки положений лезвия и ножа. Гладкая подошва позволяет сразу приступить к работе без лишних настроек.
Основные характеристики
Следом в нашем рейтинге идет неординарная модель от Stayer. Корпус и рукоятка девайса выполнены из древесины твердых пород. Данный рубанок можно использовать как для черновых, так и для гладких работ с деревом. Существенным недостатком инструмента является его недолговечность и высокая вероятность поломки. Однако все это компенсируется очень низкой ценой. Также в нем не предусмотрены дополнительные стопора для регулировки лезвия.
Основные характеристики
Этот рубанок предназначен для черновой обработки дерева. Крепкая рукоятка позволяет легко управлять инструментом при снятии покрытия. Надежная конструкция металлического корпуса не деформируется даже при самых больших нагрузках. Гарантией длительного срока эксплуатации служит высокое качество инструментальной стали. Для наиболее точной регулировки предусмотрен механизм настройки среза на винтах.
Основные характеристики
Данный девайс подойдет для использования в сфере столярно-слесарных работ. Металлический корпус рубанка и лезвие из легированной стали обеспечивают долгий срок службы инструмента и повышают его износоустойчивость. Инструмент имеет небольшие габариты — 235х45 мм, благодаря чему работать с ним удобно и не утомительно.
Основные характеристики
Еще одна разновидность данных инструментов — обдирочные рубанки. Подошва девайса представляет металлическую терку. У инструмента отсутствует нож. Его применяют исключительно для выравнивания торцов гипсокартона. Такая терка позволяет исправить дефекты, которые были допущены при раскройке гипсокартонных листов перед их сборкой в различные конструкции. У девайса Kraftool рашпиль оснащён множеством режущих кромок, поэтому практически мгновенно отводит стружку, позволяя выполнять работу более быстро и качественно.
