Устройство кровли из профлиста по деревянной обрешетке. Расстояние между обрешеткой под профнастил

Как делается набивка обрешетки на односкатную крышу под профнастил, какой шаг необходимо соблюдать?

foto34644-2

При выборе профнастила в качестве материала для покрытия односкатных кровель особое внимание уделяется подготовке основания для его крепления.

Ошибки при выборе типа, материала и шага обрешетки трудно или невозможно исправить, при правильном подходе все требования к этой конструкции уточняются заранее, на этапе проектирования крыши.

О видах и монтаже обрешетки односкатной крыши под профнастил расскажем далее.

Вид обрешетки напрямую зависит от выбранного наклона ската и ожидаемых весовых нагрузок. В набивке двуслойных конструкций нет необходимости, как правило легкий профлист крепится к однослойной обрешетке сплошного или разреженного типа.

Стандартная

К данной группе относятся обрешетки с шагом в пределах 20-40 см. Именно этот вариант считается оптимальным при использовании универсальных марок профнастила.

Стандартная обрешетка набивается перпендикулярно стропилам с равномерным шагом за исключением карниза, зон возле проходных элементов и мест будущего крепления тяжелых предметов (на этих участках основание под профнастил всегда выполняется сплошным).

foto34644-3

Сплошная

Этот вид выбирается при монтаже профлиста на скаты с наклоном менее 15 ° или при сомнении в несущих способностях и прочности покрытий. Для формирования сплошного основания лучше всего подходят листовые материалы, укладываемые с компенсационным зазором в 10 мм.

Разреженная

Оптимальный вариант при покрытии ската жесткими марками профнастила или его большой крутизне. Минимальный шаг таких обрешеток составляет 50 см, требования к сечению планок зависят от веса листов и снеговых нагрузок.

foto34644-4

Материал для изготовления конструкции

Под крыши частных жилых и хозяйственных построек обрешетку чаще всего закладывают из дерева: бруса с сечением от 50 мм и доски с толщиной от 20 см.

Использовать слишком широкие доски не рекомендуется – изделия с шириной более 140-150 мм коробятся и выгибаются при частой смене температуры и влажности.

По этой же причине доски реже используются при настиле сплошных оснований (на крепление узких дощечек уходит много времени и гвоздей, широкие – стоят дороже и деформируют покрытие при однослойной набивке).

Листовые материалы (влагостойка фанера, ОСП, ДВП, ДСП) для этих целей подходят лучше и могут укладываться при толщине от 12 мм.

Металлический профиль при всех своих преимуществах для заложения обрешетки под профнастил используется реже. В частности, он применяется при жестких противопожарных требованиях (например, при обустройстве кровель промышленных зданий) или при длине стен более 6 м и отсутствии возможности закрепления дополнительных опор. В остальных случаях предпочтение отдается дереву.

Вне зависимости от типа для набивки обрешетки используются хорошо просушенная и прочная древесина, с влажностью не более 18 %, без коры и следов гниения. Требуемая сортность – не ниже II, мелкие сучки на брусьях допускаются.

Расчет и проектирование

Расчет любой обрешетки начинают со сбора ожидаемых нагрузок и уточнения требований производителя. В случае односкатной крыши особую значимость имеют ветровые и снеговые нагрузки, напрямую влияющие на угол ее наклона и срок службы покрытия.

Угол наклона

Нормы СНиП устанавливают минимально допустимый угол наклона ската для этих материалов в 12°, при оптимальном диапазоне от 15 до 30. Отклонение в меньшую сторону допускается при принятии усиленных мер по герметизации крыши, а именно – использовании более плотных и надежных гидроизоляционных мембран, увеличении бокового нахлеста листов до двух волн, вертикального – до 200 мм, размещении на стыках уплотнителей или их промазке герметиками.

foto34644-5

При стандартном диапазоне от 15 до 30 ° односкатная крыша будет герметичной при монтаже материала на разреженную обрешетку с вертикальным нахлестом в 10-15 см и боковом – в одну волну без уплотнителей. На крутых скатах допускается увеличение шага обрешетки до 60 см и выше при условии достаточной жесткости и высоты профиля листов (по нормам – не менее 35 мм) и их надежного крепления.

Помимо правил монтажа, при выборе угла наклона ската и обрешетки обязательно учитываются ветровая и снеговая нагрузка в регионе. В районах с частыми и сильными ветрами угол наклона скатов с профнастилом не рекомендуется поднимать более 25°. При большой площади ската этот предел уменьшают до 15 °.

Одновременно с этим возрастает влияние снеговой нагрузки на кровлю. Самостоятельный сход снега с односкатной крыши возможен при ее уклоне в 45 °, в остальных случаях вес выпадаемого снега прибавляется к общим весовым нагрузкам на кровлю и основание.

При уклоне менее 45 ° требования к стропильной системе, обрешетке и самому кровельному покрытию ужесточаются и принимаются дополнительные меры по очистке крыши от снега.

Лучшие результаты в таких случаях достигаются при покрытии крыш жилых домов высокопрочным профлистом с толщиной от 0,7 мм и дополнительными ребрами жесткости (Н60 и выше). Такие марки выдерживают нагрузки до 600 кг/м2 и вес взрослого человека при очистке снега или ремонте.

Но при выборе этого варианта резко возрастает смета строительства. Это же относится к альтернативному решению – установке систем снеготаяния. Каким должен быть минимальный угол наклона односкатной крыши, читайте здесь.

Этот параметр зависит от жесткости материала и выбранного угла ската:

foto34644-6

  1. При наклоне от 15 до 30 ° шаг брусьев варьируется от 25 до 50 см. При настиле марок со средней жесткостью его сокращают, и наоборот.
  2. При угле более 30 ° расстояние между элементами обрешетки увеличивают до 60-100 см.
  3. При использовании самонесущего профнастила с дополнительными ребрами жесткости (Н75, Н60) шаг обрешетки может увеличиваться до 3-4 м.

Оптимальный и предельно допустимый шаг устанавливает производитель, отклонения в большую сторону считаются нарушением. Особенности конструкции обрешетки односкатной крыши, требования к шагу — в этой статье.

Обрешетка под отдельные виды профнастила

Во избежание ошибок требования к обрешетке уточняются на этапе выбора конкретной марки:

Марка покрытия Толщина материала, мм Допустимый угол наклона односкатной крыши, ° Тип и максимальный шаг обрешетки, см Возможные ограничения, оптимальное применение
С-8 0,55 >15 Сплошная Марка считается стеновой и в принципе не подходит для покрытия долговечных построек. Исключение делают для временных павильонов
С-10
>15 30
С-20 0,5-0,7 Сплошная Применение в качестве кровельного покрытие разрешено лишь при выполнении требований к обрешетке, усиленной герметизации и надежном крепеже листов
>15 50
С-21 30
>15 50
С-44 50
>15 100
НС-35 0,55 50 Универсальный профлист, оптимальный по цене для жилых домов при низкой снеговой нагрузке
Н-60 0,7-0,9 От 8 3 м Дорогая, но прочная самонесущая марка. Характеризуется высокой устойчивостью к ветровым и снеговым нагрузкам и монтируется на скатах с любым уклоном
Н-75 4 м

Одновременно с увеличением толщины профлиста возрастает его вес и ужесточаются требования к надежности используемых крепежей. Так, при использовании универсального профнастила НС-35 обрешетка считается надежной при сечении бруса от 50 мм.

При монтаже более жестких марок сечение бруса увеличивают до 60 мм и выше, что отрицательно сказывается на смете (длинные качественные саморезы стоят дороже).

Технология монтажа

Работы начинаются с подготовки и подъема материалов наверх, после их антисептической и противопожарной обработки и просушки. Как правило, набивка обрешетки совмещается с монтажом гидроизоляционного слоя или проводится сразу после него. Это определяет требования к погодным условиям – работы по возможности проводятся в сухую и безветренную погоду. Излишки материала могут обрезаться наверху, но в целом распил и обработку кромок проще выполнить внизу.

К набивке обрешетки приступают после крепления карнизной доски и выравнивания нижней линии свеса. На этом участке основание выполняется сплошным, далее – брус крепится с выбранным шагом. Для фиксации пиломатериалов используются оцинкованные гвозди (1 шт. в центр бруса или 2 шт. – при креплении доски).

Крепежи вбивается максимально близко к центру стропил. При укладке листовых материалов гвозди забиваются с шагом не более 30 см, сами плиты по возможности смещаются (схождение четырех углов возможно, но не желательно).

При креплении каждого ряда проверяется ровность обрешетки. Правильно уложенная обрешетка под профнастил не имеет перепадов или отклонений по уровню.

Монтаж обрешетки под профнастил — в видео:

Заключение

Стоит отметить, что работы по монтажу обрешетки существенно упрощаются при составлении подробной схемы расположения планок или листов, отбраковке и подготовке пиломатериалов внизу и предварительной разметке стропил.

Непосредственно перед укладкой профлиста важно проверить состояние кровельного пирога и гидроизоляционных пленок и общую ровность конструкции.

Как делается обрешетка под профнастил на крышу

Как делается обрешетка под профнастил на крышу

В статье собрана информация о правильном выборе и монтаже обрешетки под профнастил. Это достаточно серьезная тема, ведь крепкая крыша – это залог комфортной жизни в доме, а профлисты в качестве кровельного материала обладают рядом особенностей, которые надо обязательно учитывать. Прочитав статью, Вы узнаете, на каком материале для обрешетки остановить свой выбор, какие есть нюансы при расчете и монтаже основания под профнастил.

Почему выбирают профнастил

Материал пользуется большим спросом потому, благодаря своим отменным свойствам. Он достаточно прочен, но в тоже время имеет небольшой вес. Согласно СНиПам и ГОСТу гребень волны у профнастила, которым накрывают крышу, не должен быть менее 3,5 см. Данный материал имеет два слоя защитного покрытия. Благодаря этому оно не подвержено влиянию внешней среды. А современное полимерное покрытие не выгорает на солнце и сохраняет свой привлекательный вид еще долгое время.

Немаловажным фактором при выборе профнастила является его финансовая выгода. Стоимость этого материала ниже, чем многие другие покрытия, а срок эксплуатации значительно выше. Огромным плюсом следует считать легкость монтажа профлиста на кровлю. На то, какое основание кровли выбрать, влияет сам материал перекрытия, особенности погоды в регионе, угол наклона крыши, материал самой обрешетки.

Виды и назначение

Профнастил выпускают с разнообразными вариациями профиля. Листы могут отличатся не только формой и высотой волны, но и расстоянием между ними, толщиной и шириной самого листа, материалом изготовления, свойствами полимерного покрытия. Весь профнастил делят на три подвида:

Профлист имеет разнообразное предназначение:

  • как кровельный материал;
  • как материал для межэтажных перекрытий;
  • для декоративной отделки стен и для перегородок помещений;
  • в качестве ограждений.

Чтобы правильно подобрать материал для кровли следует разобраться в маркировки профлиста. Основные характеристики самых популярных видов профлиста изображены в таблице ниже.

Угол наклона кровли

Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.

Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.

Шаг обрешетки

Бытует мнение, что обрешетку не нужно рассчитывать, а можно обойтись подбором ее шага «на глаз». При таком подходе возможны следующие последствия:

  • если шаг обрешетки под профлист на крыше слишком широкий, после первых же серьезных осадков профнастил прогнется;
  • завышенные финансовые расходы на материал при частой обрешетке;
  • возможные нестыковки при монтаже листов, когда их край попадает между досками;
  • отсутствие возможности адекватно обслуживать кровлю, в тех случаях, когда слишком редкая обрешетка.

Поэтому важно выбрать золотую середину и провести нужные расчеты материалов.

Для расчетов шага обрешетки под профнастил стоит воспользоваться онлайн-калькулятором от самих производителей профлиста. Не помешает консультация с бригадой мастеров, которые уже строили дома в вашем регионе. Мнению опытных специалистов стоит доверять. Стоит изучить проекты домов, которые строили непосредственно рядом с вами. Легче отталкиваться от уже готовых проектов, которые эксплуатируется несколько лет. Можно будет избежать ошибок в дальнейшем монтаже.

Во время монтажа крыши жилого дома стоит тщательно провести расчеты материалов для обрешетки под профнастил. Для разных видов крыши используют свой тип обрешетки:

  • плиты ОСБ либо фанера используют для кровли с небольшим углом уклона;
  • дощатая обрешетка с минимальным зазором используют для негофрированного профлиста;
  • разреженная обрешетка для крыш большой площади противопоказана, потому что может прогибаться от веса.

Для расчета шага обрешетки можно воспользоваться онлайн-калькулятором от производителей профлиста Источник obustroeno.com

Под профнастил укладывают разреженную обрешетку, но только после тщательных расчетов. Для такого типа обрешетки используют жесткие кровли, которые хорошо справляются с ветровой и снеговой нагрузкой. Перед укладкой материал обрабатывают антисептиками. В качестве материала выбирают деревянные брусья и жерди без деформаций, сучьев и с минимальной влажностью. Шаг обрешетки под профнастил 35-40см, при условии, что сечение бруса 50 на 50 мм. При соблюдении этих условий под профнастил достаточно одного слоя обрешетки.

На выбор шага обрешетки влияет и высота волны самого профнастила. Дело в том, что от этого меняется несущая способность кровли.

Материал для обрешетки

Что лучше выбрать для обрешетки: дерево или металл? Стоит отметить, что металлическое основание используют для высотных зданий промышленного назначения, где очень важно иметь высокую прочность и относительно небольшой вес. В частном строительстве деревянная обрешетка пользуется спросом и является классикой в строительстве. При проведении расчетов деревянной обрешетки следует учесть дополнительные материалы для обхода дымоходов и других обходных мест. Стоит учесть, что по краям кровли укладывают по две доски для дополнительной прочности.

Если говорить о выборе древесины, то для обрешетки лучше всего выбрать качественную древесину. Для этого подойдет ольха, буке, ель либо сосна. Чаще всего для обрешетки крыши под профнастил выбирают размер досок 22 на 100 и 25 на 100 мм. Но для более прочной конструкции стоит остановиться на досках с сечением 32 на 100 мм. Стоит отметить, что деревянные брусья чаще всего используют для основания под профнастил с высокой волной.

Правила монтажа обрешетки под профнастил

Крепление обрешетки под профлист на крышу имеет ряд особенностей и требует небольшой сноровки. Лучше всего такую работу доверить специалистам. Главное правило и условие длительной службы кровли с деревянной обрешетки – это тщательная обработка всех деревянных конструкций антисептиками. Это нужно сделать для того, чтобы в будущем деревянная конструкция не поддавалась влиянию влаги и грибков. Под крышей всегда присутствует влажный воздух. Если будет нарушена технология монтажа, то основание кровли разрушится очень быстро.

Стоит отметить, что доступ к обрешетке во время эксплуатации и обслуживании крыши, будет минимальным.

Очень важно на этапе монтажа провести мероприятия по защите древесины от воздействия влаги Источник centro-snab.ru

Чаще всего в современном приусадебном строительстве выбор останавливают на двухскатной крыше. Такой вид кровли обладает большими преимуществами. Благодаря жесткой стропильной системе и правильному уклону такая крыша хорошо выдерживает перемены погоды. Определиться с размерами стропил и обрешетки двухскатной крыши под профнастил помогут специалисты. Не стоит делать расчеты самостоятельно, так как такая кровля имеет свои нюансы.

При монтаже стоит обратить внимание на монтаж коньков, карнизов и участков примыкания. Рассмотрим их детально:

  • в районе конька крыши и в местах соединения стропил нужно сплошное основание;
  • вокруг вентиляционных каналов требуется дополнительные брусья для монтажа защитного герметичного фартука;
  • у карнизов монтируются ветровые доски, а на них уже непосредственно обрешетка. Это необходимо для усиления защитной функции при непогоде;
  • для крепления обрешетки применяют гвозди, которые должны быть в три раза больше толщины самих досок. Благодаря этому крыша сможет выдержать мощные порывы ветра.

Профлист крепят на обрешетку с помощью саморезов. Важно применять резиновую прокладку для уплотнителя. Профлист крепится по нижнему ребру профиля. Это необходимо для плотности соединений и избегания протекания в местах стыков. Для качественного монтажа на 1 кв. м. листа применят 7 саморезов.

Видео описание

В видео можно увидеть монтаж обрешетки под профнастил:

Заключение

Монтаж профнастила на обрешетку не составит большого труда, но требует навыков. Поэтому, чтобы работа была сделана за один раз и качественно, рекомендуется доверять ее только профессионалам.

Делаем правильную обрешетку для крыши из профнастила

Как правильно сделать обрешетку для кровли из профлиста

Конструирование обрешетки под укладку профнастила на кровле дома или даче является важным этапом. От правильности выполнения расчетов и монтажа зависит надежность эксплуатации кровли. Какие бывают типы, а также как сделать обрешетку под профнастил правильно – эти вопросы разберем в данной статье.

Что такое обрешетка для профнастила

Что такое обрешетка кровли под профлист

Кровельная конструкция предполагает обустройство каркаса, на который будет опираться верхнее покрытие крыши. На скатных кровлях в качестве опорной конструкции используются доски или плиты из дерева, уложенные на стропильную систему. Они формируют своеобразную решетчатую или цельную подложку. Она называется обрешеткой.

Обрешетку крыши под профнастил нужно делать правильно изначально, так как она выполняет несколько важных функций:

Основные виды обрешеток

Виды обрешеток под профлист - выбор подходящего

Существует несколько видов обрешеток, которые можно использовать для строительства крыши из профлиста. К таким относится:

Выбор конкретного вида обрешетки для кровли из профнастила осуществляется на основе расчетов по нагрузкам, которые будут воздействовать на каркас. Во внимание принимают:

Что такое сплошная обрешетка крыши из профнастила?

Сплошная обрешетка кровли под профнастил

Сплошная обрешетка представляет собой каркас, для изготовления которого используется щитовой материал – древесные плиты. Чаще всего для конструирования такой схемы обрешетки выбирают влагостойкий ДСП или ОСП-3 плиту. Толщина 10-16 мм, в зависимости от расчетных нагрузок.

Набивать плиты на стропилах необходимо так, чтобы они формировали сплошной настил. Таким образом, достигается полное опирание профлиста и более качественное распределение нагрузок на нем от веса снега.

Сплошная обрешетка обычно устанавливается на кровлях из профнастила:

  • С малым углом наклона (10-20 градусов). При таком исполнении в зимнее время на крыше задерживается больше снега. Соответственно, толстые слои будут с повышенным усилием давить на кровельный материал. Наличие сплошной обрешетки позволяет правильно распределять такие воздействия и не давать деформироваться профилю.
  • На малоскатных крышах. К таким относятся небольшие скатные крыши на фронтонах частного дома или навесы малого размера на пристройках. Использование в данных случаях сплошной обрешетки объясняется более удобным, быстрым и правильным монтажом. Всегда легче прибить на стропила один лист, чем выполнять монтаж нескольких рядов досок.
  • При установке на кровлю профнастила с малой высотой волны. Таким является профлист марок С8-С14. Сплошная обрешетка позволяет выполнить полное опирание листа на поверхность, что исключает его деформацию от ветра или снега.

Шаговая обрешетка для кровли из профнастила

Шаговая стандартная обрешетка кровли под профнастил подходит большинству

Шаговой называется обрешетка из деревянной доски, которая набивается на стропильных ногах с определенным расстоянием. Подобный вариант каркаса позволяет облегчить конструкцию крыши. Соответственно, для такой схемы крепления не нужно предусматривать монтаж усиленных балок (стропильных ног).

Для строительства стандартной шаговой обрешетки выбирают расстояние между рядами досок от 300 до 500 мм. Такая схема свойственна кровлям с уклоном от 15 до 35 градусов. Она является оптимальной, если вы будете класть на крышу профнастил марок С16, С20, С21. Данные разновидности металлопрофиля не обладают сверх высокой жесткостью. Они нуждаются в большей площади опирания, что достигается путем установки досок с меньшим шагом между рядами.

Стандартная шаговая обрешетка является самой популярной и востребованной. Она подходит для большинства климатических регионов и под укладку любых марок профнастила на крышу. Ее также выбирают при строительстве навесов, односкатных, двухскатных, четырехскатных и более сложных крыш.

Что такое разреженная обрешетка?

Разреженная обрешетка кровли под профлист используется не часто

Устройство шаговой обрешетки, по сравнению со сплошной, обходится дороже. Ведь совокупная цена досок выше, чем стоимость плит. Для удешевления строительства, иногда выбирают разреженную шаговую обрешетку. Такая конструкция выполняется по аналогичной схеме со стандартной. Главные отличия:

Разреженная шаговая обрешетка не предполагает восприятие повышенных нагрузок кровельным покрытием. По этой причине, такую конструкцию допустимо использовать:

Увеличение расстояние между опорными досками обрешетки может привести к негативным последствиям. К таким относятся:

Поэтому обращаем внимание на то, что выбирать экономичную схему монтажа кровли из профнастила на разреженную обрешетку нужно взвешивая все плюсы и минусы.

Какой должен быть угол наклона у кровель из профнастила?

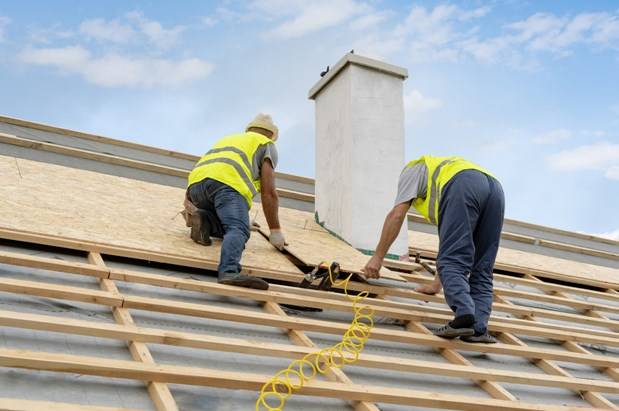

Выбор типа обрешетки кровли под профнастил зависит от угла наклона ската

Чтобы правильно сделать обрешетку под профнастил всегда учитывается угол наклона ската. Эти параметры взаимосвязаны. Строительные нормы рекомендуют устанавливать сплошные обрешетки на пологих крышах, которые воспринимают больше нагрузок от веса снега. Пологими считают конструкции с углом до 20 градусов.

От 20 до 35 градусов рекомендуют устанавливать стандартную обрешетку шагового типа. Она отлично справляется с ветрами и позволяет легче сходить снежным массам, не накапливаясь на кровле большими слоями.

Обрешетка на пологой крыше под профнастил

Самые крутонаклоненные крыши имеют величину угла наклона до 45 градусов. На таких конструкциях снег абсолютно не задерживается, поэтому в данном случае и выбирают разреженные каркасные конструкции для кровель из профлиста.

Правильно выбирать угол наклона кровли, а также тип обрешетки для нее, нужно с учетом климатических особенностей конкретного региона:

Материалы для строительства обрешетки под профнастил

При строительстве обрешетки важно правильно выбрать материалы

Конструкция обрешетка состоит из двух элементов – контробрешетки и основного настила.

Контробрешетка набивается параллельно на стропильных ногах. Она служит для поднятия кровельного покрытия над слоем гидроизоляции с целью формирования вентиляционного зазора. Для контробрешетки используется брус с сечением 50х50 мм.

Для обустройства сплошной обрешетки под профнастил применяют плиту ДСП или ОСП. Последний вариант является более востребованным. Такой щитовой материал производят путем прессования крупной щепы. Его структура позволяет выдерживать увеличенные нагрузки на прогиб без деформации и разрушения. Толщина плит обычно составляет 10-14 мм.

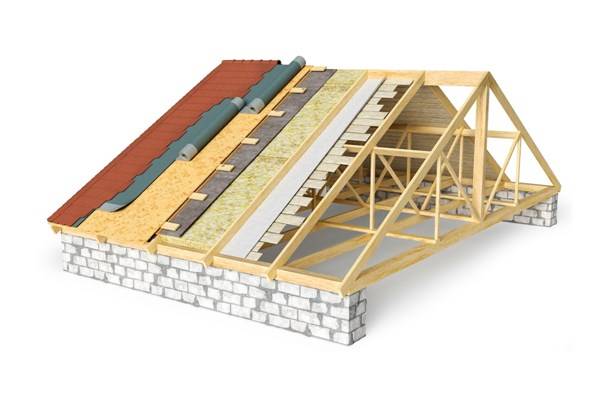

Для обрешетки должны использоваться доски с влажностью не более 20 %

Шаговая обрешетка строится из доски сечением 150х25 мм. Если расчеты указывают на высокие нагрузки, то толщина пиломатериала может быть в два раза больше – 50 мм. Обычно используется необрезная или обрезная доска. Первый вариант является более дешевым, но имеет низкое качество. Если вы будете строить крышу частного дома, то лучше отдать предпочтение обрезной доске. У нее повышенная точность геометрии и меньше дефектов.

Качество пиломатериалов и их подготовка к строительству обрешетки

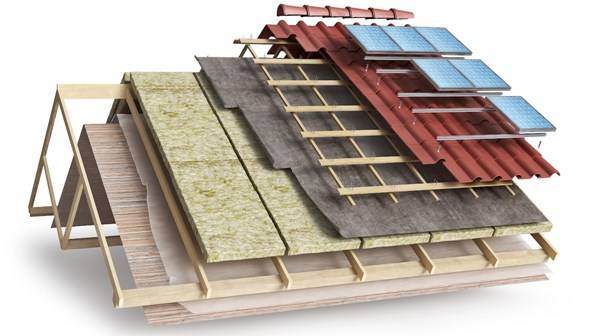

К материалам строительства обрешетки кровли из профнастила выставляют высокие требования к качеству

Особое внимание уделяют качеству бруса и доски. Они не должны включать большое количество изъянов, как смоляные карманы и сучки. Такие дефекты снижают прочность пиломатериала. Оптимальными являются доска и брус сорта не ниже АБ.

Также важно покупать искусственно просушенный материал. Влажность выбранного материала не должна быть больше 20%. При использовании сырой доски, есть риск ее деформации вследствие естественной усушки уже в процессе эксплуатации. Исправить такой дефект невозможно.

Перед тем как делать обрешетку под профнастил для крыши, весь пиломатериал необходимо подготовить. Для этого его пропитывают защитными составами. Они должны наделять доску и брус следующим свойствами:

В продаже есть универсальные составы, которые наделяют древесину перечисленными свойствами. Обрабатывать деревянные изделия нужно не менее двух раз, давая время на просушку.

Как делать контробрешетку для кровли из профлиста?

Первый этап - строительство контр обрешетки кровли

Первым шагом строительства обрешетки крыши из профнастила является обустройство контробрешетки. Монтаж реек (бруска) выполняют после того, как на стропилах полностью уложена гидроизоляция.

Если крыть крышу вы будете в частном доме, то для повышения шумопоглощения нужно по стропилам наклеить уплотнительную ленту. Демпферная полоса должна иметь ширину от 50 мм, чтобы полностью располагаться под бруском контробрешетки. Такой уплотнитель не только снижает шум от дождя ветра, но и повышает герметичность места крепления брусков. На холодных крышах устройство контробрешетки может обойтись и без такого дополнительного материала.

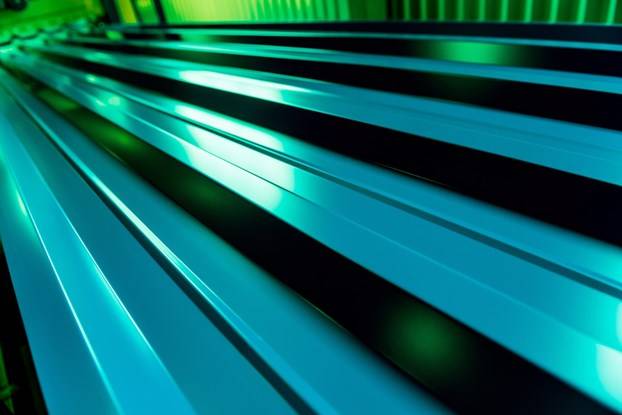

Выполнение строительный работ по монтажу обрешетки для профнастила

Далее работы выполняют так:

Если контробрешетку нужно сделать для сплошной обрешетки, то на брусках выполняют неглубокие пропилы на удалении 30 см друг от друга. Они необходимы для прохождения воздуха в горизонтальном направлении по всему подкровельному пространству. Такие искусственные пазы называют продухами.

Как сделать сплошную обрешетку под профлист?

Правильное строительство сплошной обрешетки крыши из профнастила

Строительство сплошной обрешетки кровли под профнастил является несложным процессом. Плиты обычно имеет правильную геометрию и способны перекрывать собой большую площадь. Но в такой конструкции есть один нюанс. Слишком большая плита при нагревании будет существенно удлиняться. При отсутствии достаточного количества компенсационных зазоров, она может прогнуться вверх, вырывая крепеж и деформируя кровельное покрытие. Чтобы избежать такого исхода, рекомендуем выполнять монтаж с соблюдением последовательности и правил:

  • Плита поднимается на крышу, где ее выравнивают по уровню торцевой и карнизной балок.
  • При помощи оцинкованных саморезов, ее крепят по краям к контробрешетки через один брусок.
  • По длине бруска, где нет крепежа, выполняется пропил доски. Таким образом, одна доска делится на несколько частей. Для этого используется циркулярная пила. Диск должен погружаться на толщину плиты, чтобы не задевать контр-брусок. Такой пропил минимизирует линейное удлинение плиты и не дает ей деформироваться при существенном нагреве под металлическим профнастилом в летнее время.
  • Дальше выполняется крепление саморезами плиты по всем контр брускам. Шаг установки метизов 30-40 см.
  • Следующую плиту стыкуют с зазором 3-5 см. Действия с пропилами повторяют.

Таким способом делают монтаж плит, пока сплошная обрешетка не будет готова полностью под укладку кровельного материала.

Как сделать обрешетку крыши из доски для профнастила?

Правильно строительство обрешетки шаговой из доски для кровли под профнастил

В отличие от металлочерепицы, профнастил не требователен к точному выбору шага обрешетки. Поэтому ряды досок прибивают с равным расстоянием 20-50 см друг от друга. Шаг должен определяться заранее, путем проведения расчетов нагрузок и под конкретную марку профлиста.

Монтаж обрешетки несложен, но есть и нюансы. Выполняется данный процесс последовательно так:

  • Стартовая доска прибивается около карнизной балки. Ее поднимают на крышу и выравнивают точно по линии карниза.
  • Важно! Каждая доска должна опираться на контр-брус. Если края будут свисать, то доска не обеспечит достаточный упор профнастилу. К тому же, со временем она может деформироваться по краю. Поэтому доски лучше обрезать на этапе крепления по ширине стропильных ног.
  • Доску прибивают минимум по двум точкам к контр-бруску. Отступ по краям должен быть не менее 20 мм.
  • У конька обязательно прибивается отдельный ряд досок. Он обеспечит опирание кровельного добора и возможность его крепления к прочному основанию.
  • Дополнительные доски также надо набить на обрешетке в местах, где предполагается установка планок примыкания, ендов, снегозадержателей и прочее.

По завершению строительства шаговой обрешетки выполняют монтаж профнастила.

Устройство кровли из профлиста по деревянной обрешетке: делаем крышу быстро, дешево и правильно

Получается достаточно дешево быстро, аккуратно и надежно

Получается достаточно дешево быстро, аккуратно и надежно

Монтаж кровельного профнастила своими руками позволяет с минимальными финансовыми затратами и в достаточно сжатые сроки получить кровлю, которая не только будет приемлемо выглядеть, но и обеспечит эффективную защиту от осадков. Относительно небольшая масса, механическая прочность и коррозионная устойчивость профнастильных листов делают их достаточно универсальными.

Профнастил выглядит достаточно солидно, согласитесь

Профнастил выглядит достаточно солидно, согласитесь

Так что нам остается только внимательно изучить технологию и применить ее на практике с достаточной сноровкой. В этой статье я раскрою основные аспекты кровельных работ с использованием этого материала, начиная от того, как делается обрешетка под профнастил и заканчивая технологией монтажа металлического профилированного листа.

Что нам нужно для работы?

Материалы

Профилированный металлический лист С-8

Профилированный металлический лист С-8

Естественно, первый вопрос, которому нужно уделить внимание – это подбор самого кровельного материала. Для устройства крыши подойдут самые разные марки профлиста, начиная от С8 – С21 и заканчивая С44 или Н60.

Естественно, что для сооружения кровли небольшого дома лучше брать легкий материал толщиной 0,5 – 0,7 мм с относительно небольшой высотой гофры, в то время как для промышленных объектов желательно использовать самые массивные из доступных моделей.

Лист С-44 с высокой гофрой подойдет для кровли промышленных зданий Доборные элементы для кровли

Помимо профлиста нам понадобятся:

Кроме того, нужно иметь в виду, что профнастил отличается высокой теплопроводностью. Следовательно, при использовании этого материала для устройства кровли крайне желательным будет ее утепление.

В качестве теплоизолятора я предпочитаю брать специальные кровельные панели на основе минерального волокна – пусть они и стоят довольно дорого, но зато отлично сохраняют тепловую энергию внутри помещения.

Кровельный утеплитель на основе минеральных волокон

Кровельный утеплитель на основе минеральных волокон

Инструменты

Самостоятельный монтаж металлической кровли предполагает использование специально подобранного набора инструментов.

Мой инструментарий включает:

Имейте в виду, что резать профилированный металлический лист болгаркой нельзя – при вращении диска металл сильно нагревается, что приводит к разрушению защитного покрытия и с наружной, и с внутренней стороны профлиста. В результате при контакте с атмосферной влагой на участках, где проводилась подрезка, развивается коррозия.

  • пилу по дереву для работы с деталями обрешетки;
  • строительный степлер;
  • нож для резки гидро- и теплоизоляционного материала;
  • шуруповерт с насадкой под шляпку «профнастильного» самореза;
  • набор измерительных инструментов – длинный уровень, рулетка, отвес;
  • ручной инструмент – несколько молотков, пассатижи, стамески и т.д.

Также я напоминаю, что при кровельных работах желательно обезопасить себя, используя страховку для перемещений по крыше.

Инструмент лучше всего носить в кармашках специального пояса – так вероятность того, что он упадет и придет в негодность (или спровоцирует травму проходящего внизу человека) будет минимальной.

Основание кровли

Несколько слов о тепло- и гидроизоляции

Как я отметил выше, несмотря на целый ряд объективных достоинств, есть у профнастила и недостатки – в частности, тепло- и звукоизоляционные характеристики у него чисто символические.

Вот почему при устройстве кровли из профилированного металлического листа ее дополнительно утепляют:

  1. В промежуток между стропилами изнутри закладывают панели теплоизоляционного материала – минваты или аналога. Мощность теплоизоляции определяется проектными теплотехническими показателями, но под профнастил стоит укладывать не менее 75 мм.
  1. Изнутри минвата прикрывается пароизоляционной мембраной и фиксируется поперечными брускам – контробрешеткой. Эти брусья не только закрепляют утеплитель в пространстве между стропилами, но и обеспечивают вентиляционный зазор.
  2. На контробрешетку монтируется обшивка подкровельного помещения: она может быть изготовлена из вагонки, фанеры, ОСП, влагостойкого гипсокартона и т.д.
  1. С наружной стороны на стропила укладываем гидроизоляционную мембрану (крайне желательно – паропроницаемую). Мембрану раскатываем горизонтально, двигаясь от конька к карнизу, с обязательным нахлестом. При уклоне кровли от 30 градусов и более минимальный нахлест составляет 100-150 мм, при уклоне от 12 до 30 градусов – 250 мм. Фиксация мембраны выполняется с помощью стальных оцинкованных скоб или специальных гвоздей с широкими шляпками.

Для более надежного соединения я проклеиваю стыки гидроизоляционных полотен липкой лентой, что препятствует затекания воды.

Расчет основных параметров основания

Следующий важный элемент кровли – обрешетка. Несущая способность профилированного листа (особенно высокопрофильных моделей) достаточно высока, но все же точный расчет обрешетки под профнастил очень важен.

Тип основания и шаг несущих элементов определяет жесткость покрытия, и при неправильном подборе конструкции есть риск, что кровля будет «играть», прогибаясь под ветровой нагрузкой и собственным весом. В результате нарушится герметичность в первую очередь в точках крепления – а отсюда недалеко и до протечек.

Схема обрешетки с шагом 300 мм

Выбирать оптимальный шаг обрешетки под профнастил лучше всего по таблице ниже:

Тип профнастила Толщина, мм Угол наклона кровли, градусов Шаг обрешетки, мм
С — 8 0,5 15 и больше сплошная
С — 10 0,5 до 15 сплошная
15 и больше 300
С — 20 0,5 – 0,7 до 15 сплошная
15 и больше 500
С — 21 0,5 – 0,7 до 15 300
15 и больше 650

В подавляющем большинстве случаев обрешетка делается из досок 30х100 мм или брусьев 50х50 мм. При монтаже сплошного основания используется влагостойкая фанера толщиной от 15 мм или материал с аналогичной несущей способностью.

На основании полученных данных о шаге профнастила выполняем расчеты: так, если нам нужно отделать скат крыши размерами 3 х 5 м обрешеткой с шагом 500 мм, то нам понадобится минимум 7 пятиметровых брусьев нужного сечения.

Кроме того, не стоит забывать о выносе кровли (горизонтальный выступ крыши за пределы фронтона) и свесе – вертикальный выступ за пределы стены. Так что итоговая цифра получится несколько больше.

Обратите внимание на вынос кровли за пределы фронтона

Обратите внимание на вынос кровли за пределы фронтона

Стоит изначально узнать, пиломатериалы какой длины есть в наличии, и уже под них делать расчеты. Одно дело, если есть возможность заказать шестиметровые бруски, и совсем другое, если доступны только трехметровые панели, и их волей-неволей придется стыковать.

Запас материала для обрешетки должен быть не менее 15 – 20%. Это позволит нам не переживать при подрезке и подгонке деталей в размер.

Монтаж обрешетки

Процесс подготовки к монтажу обрешетки довольно прост:

  1. Для работы выбираем материал, описанный в предыдущем разделе. Чаще всего используются доски и брусья из сосны, ели, лиственницы (в некоторых регионах у этой древесины самая доступная цена), бука и т.д.
  1. Перед покупкой обязательно проверяем качество материала. Желательно сооружать обрешетку из дерева с влажностью не более 18 — 20%. Также недопустимы большие трещины, повреждения древоточцами, гниль, сквозные сучки и т.д.

Не обязательно переплачивать и покупать фугованную доску/брус: качество поверхности при монтаже обрешётки играет второстепенную роль. А вот на геометрию стоит обратить внимание — чем ровнее будут детали, тем меньше нам придется возиться, выравнивая их при установке на кровлю.

  1. Все деревянные детали обрабатываем невымываемым антисептиком. На противобактериальной обработке экономить не стоит: 90% всех случаев ремонта кровли, с которыми мне приходилось сталкиваться, были вызваны именно выходом из строя обрешетки в результате гниения древесины.

Конструкция обрешетки достаточно проста:

  1. На торцы стропил набиваем стропильные опоры – брусья сечением 50х50 мм. Они не только прижимают гидроизоляционный материал, но и формируют воздушный зазор кровли.
  1. Под стропильные опоры можно уложить специальную металлическую конструкцию — капельник. Она закладывается под гидроизоляционный материал и служит для отведения конденсата. Крепится капельник непосредственно к стропилам.
  1. Элементы обрешетки крепим к стропилам перпендикулярно, для монтажа используя гвозди или саморезы. Брус крепим одним элементом по центру, доску – двумя: сверху и снизу. Такой подход позволяет компенсировать нагрузки, и доска, закрепленная в двух точках, не пойдет «пропеллером».
  1. Стыковка деталей производится только на стропиле. При этом конец каждого бруса прибивается отдельным гвоздем, после чего элементы «связываются» скобой.
  2. При монтаже основания для кровли контролируем геометрию всех деталей: желательно, чтобы доски лежали идеально ровно, с отклонением от горизонтали не более 1-2 мм на 1м. Для контроля удобно использовать натянутый шнур.
  1. В нижней части ската, вдоль карниза, устанавливаем базовую доску – ее нужно делать толще основных деталей. Эта доска будет использоваться в качестве основы для карнизной планки.
  2. Карнизную планку можно прикрепить вместе с крюками для водостока.
  1. В ендовах устанавливаем нижние ендовные планки, закрепляя их на обрешетке.

Кровельные работы

Правила монтажа профлиста

Инструкция по креплению профилированных металлических листов на обрешетку из доски, фанеры или бруса приводится ниже. Желательно следовать этим рекомендациям как можно точнее, поскольку от этого зависит, насколько герметичной получится кровля

Самая популярная схема укладки профлиста

Основным фактором, определяющим последовательность наших действий, будет размер материала. Технология изготовления профнастила позволяет изготовить детали, ширина которых равна ширине кровли, так что стыковать листы не придется.

Если же мы будем работать с профлистами стандартного размера, то монтаж нужно проводить по такому алгоритму:

  1. Укладку листов начинаем с нижней части ската кровли. Как правило, выбирается нижний левый угол, поскольку так мы получаем возможность оптимально перекрывать капиллярные канавки соседних листов.
  1. Лист кровельного материала укладываем на обрешетку с учетом фронтонного выступа и карнизного свеса, выравниваем и фиксируем одним саморезом.

В этом месте желательно установить герметизационную ленту, которая перекроет пространство под гофрами профлиста. Такая же лента может крепиться и в местах примыкания к вертикальным поверхностям, вдоль ендов и т.д.

  1. Затем укладываем еще два-три листа по горизонтали, каждый из которых тоже закрепляем одним саморезом – исключительно чтобы они не упали. При укладке листов обязательно делаем нахлест крайней левой волны на крайнюю правую волну уже установленной детали.
  1. Затем окончательно выравниваем все детали и приступаем к их фиксации. Для крепления используем саморезы с буром, шестигранной головкой и неопреновыми шайбами-прокладками. При затягивании крепежа происходит самовулканизация прокладки, за счет чего обеспечивается герметичность в месте перфорации металла.
  1. Саморезы закручиваем в нижнюю часть каждой второй волны, по самому же листу крепеж распределяется в шахматном порядке (4 – 12 шт. на м2). При этом крайне важно контролировать силу затягивания: шляпка должна плотно прижать эластичную шайбу к металлу, но при этом не прогнуть его.

При работе с листами толщиной более 0,5 мм я предпочитаю выполнять крепления по предварительному сверлению (достаточно «пройти» металл и чуть заглубится в дерево). При этом диаметр сверла выбираю чуть больше диаметра самореза: герметичность от этого не страдает, зато при температурном расширении кровли в точке фиксации возникает значительно меньше напряжение.

  1. Место нахлеста также фиксируем саморезами. Желательно использовать длинный крепеж, который достанет через волну до деревянного основания, но если такого нет – можно ограничиться обычным соединением.

Иногда советуют соединять листы заклепками, но это настолько трудоемкий процесс, что все обычно ограничиваются саморезами.

Узлы примыкания и другие элементы кровли

После того как скат будет накрыт профнастилом, приступаем к монтажу дополнительных деталей:

  1. Вдоль фронтона устанавливаем торцевую планку, которая должна накрыть одну волну листа, находящегося с краю. Крепится планка и к доске на торце обрешетки, и к профнастилу.
  1. Сверху устанавливаем конек, который доложен заходить на оба ската. Конек опираем на доску, установленную на ребро и фиксируем саморезами. Для минимизации теплопотерь вдоль конька прокладываем универсальный уплотнитель.
  1. В стыки плоскостей ставим верхние ендовы.
  2. Все места стыка профлиста с вертикальными поверхностями накрываем планками примыкания. В месте контакта планки и профлиста укладываем полосу уплотнительного материала. Крепить планку примыкания к профнастилу лучше всего длинным саморезом — он достает до обрешётки и жестко фиксирует всю конструкцию.

Заключение

Зная, по каким правилам монтируется обрешетка под профлист и как крепится к основанию сам кровельный материал, вы сможете самостоятельно покрыть крышу практически любой формы и площади. Конечно, начинать лучше с простых объектов, тем более что на первых порах вам поможет видео в этой статье, а также те советы, которые можно получить, задав вопрос в комментариях.

Установка обрешетки и стропильной системы под профнастил для мансардной крыши

3

Кровельный профнастил в последнее время стал достаточно популярным строительным материалом, который используют зачастую для накрытия зданий и сооружений, но также и для определенного рода ограждений пространств и в качестве облицовочного материала.

Но, несмотря на достаточно большое количество сфер применения, неграмотное

Поэтому, прежде чем приступать к осуществлению работ, очень важно разобраться в том, как достичь максимальной эффективности применения профнастила.

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

Важно помнить, что в некоторых случаях неправильный монтаж кровельного пирога, а также самого профнастила, может стать причиной разрушения крыши. Это касается проникновения ветровых потоков под крышу, что может спровоцировать ее смещение и даже поднятие при очень сильных порывистых ветрах.

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

6

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка, на которую непосредственно будут монтироваться листы профнастила.

Подготовка материала для обрешетки и стропил

4

Перед тем, как использовать деревянный материал для обрешетки и стропил под профнастил, его нужно соответствующим образом обработать.

Это связанно с тем, что древесина в ходе своей эксплуатации подвергается множеству воздействий агрессивной среды, что может в будущем ограничить срок ее эксплуатации и ухудшить функциональные возможности.

Каждая деревянная балка и брусок должны быть обработаны антисептическими средствами.

В первую очередь, это касается обрешетки. Связанно это с тем, что зачастую эта часть системы кровли защищена от внешнего воздействия лишь самим листом

Еще одной причиной применения антисептика к обрешетке под профнастил является то, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух. К тому же периодически проверять состояние этой части кровли невозможно в отличии от стропильной системы. Связанно это с тем, что сверху обрешетка закрыта листом кровельного материала, тогда как снизу – слоем

Если все-таки без антисептического воздействия деревянные элементы начнут разрушаться, то выходом из этой ситуации становится лишь дорогостоящий и затратный капитальный ремонт всей кровли.

В чем заключается принцип расчета обрешетки для кровельного профнастила

Для расчета обрешетки под профнастил очень важно знать

  • НС8: более 15 градусов, 0,55 мм – сплошной шаг;
  • НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
  • НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
  • С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
  • НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
  • С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
  • Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
  • Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

5

Двускатная крыша — стропильная система под профнастил

1

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

Важно не забыть, что кроме самих стропил, нужно будет приобрести ригеля для их крепления. На каждую пару стропил используется один ригель. Также необходимо будет купить распорки. Если пролеты более 7-9 метров, дополнительно к стропилам нужно будет установить подкосы и бабки.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок. Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно.

9

Устройство стропильной системы

Монтаж стропил под профнастил – подробная инструкция

Стропила является одним из важных конструктивных элементов крыши.

  1. Для начала нужно собрать первую стропильную ногу. Она будет состоять из двух балок, скрепленных ригелем и накладками. Подогнав каждую балку в верхнем конце, их нужно скрепить с двух сторон деревянными накладками. Несколько ниже балки нужно скрепить внутри ригелем, который стоит также накладками присоединить с каждого конца.
  2. После сбора первой стропильной ноги ее нужно поставить на матицу. Лучше всего перед этим сделать небольшое углубление, в которое и вставить систему. Другое углубление на небольшом расстоянии с каждой стороны матицы должно быть создано для установки шипа, поддерживающего ферму. Данная небольшая балка должна вертикально соединять матицу со стропилом.
  3. На основании первой стропильной ноги в точности нужно сделать все остальные, после чего установить их таким же образом. Для того чтобы сделать все ровно, можно использовать отвес и строительный уровень.
  4. Стропила к матице лучше всего подбивать при помощи больших гвоздей в 200 миллиметров. Остальные части системы можно соединяться с помощью креплений, не превышающих 100 миллиметров в длину.

7

Обрешетка крыши под профнастил – технология монтажа

2

Осуществление монтажа обрешетки под профнастил имеет свои отличительные особенности. Они напрямую регламентируют строительными нормами, часть из которых прописаны в определенных документах, другие же определены опытом многих строителей.

Для того чтобы сделать кровлю надежной и долговечной очень важно полностью соблюдать все инструкции и следовать установленным правилам.

Зачастую для дополнительной вентиляции между стропилами и обрешеткой крепятся бруски сечением 50х50 миллиметров.

Эта часть кровельной системы называется контррейкой кровли для профнастила. Она создает необходимый вентиляционный зазор.

Для расчета обрешетки воспользуйтесь нашим

Строительные нормы говорят о том, что доски обрешетки, которые крепятся в месте, где будет выходить из крыши карниз, должны быть более толстыми, чем все остальные. Кроме этого, стоит не забыть положить дополнительные доски в местах, где будет выходить

8

Обрешетка для профнастила на крышу

10

Полезное видео

Видео инструкция по монтажу обрешетки:

Заключение

Осуществив правильный монтаж стропил и обрешетки под профнастил, можно не переживать о том, что через некоторое время с крышей что-нибудь случится. Такая кровля здания будет служить достаточно долго и качественно, так как правила, по которым она монтировалась, создавались на основе многолетнего опыта строительства.

Обрешетка под профнастил своими руками

Прочность крыши из профнастила обеспечивается правильным подходом к выбору самого кровельного материала и правильно собранной стропильной системы, частью которой является обрешетка. И если при подборе профнастила приходится обращать внимание на толщину листа и размеры волны, то с обрешеткой все обстоит совершенно по-другому.

Во-первых , обрешетка – это система деревянных брусов или досок, расположенных перпендикулярно стропильным ногам, к которым они и крепятся гвоздями или саморезами.

Во-вторых , сами элементы обрешетки могут крепиться к деревянным, металлическим стропилам или устанавливаться на бетонное основание крыши, которое располагается под углом. К металлическим профилям обрешетка под профнастил крепится обычно при помощи вязальной проволоки.

Расчет и проектирование обрешетки под профнастил

Любой строительный процесс начинается с подбора и расчета необходимого материала. Это в полной мере относится и к обрешетке. Все дело в том, что профнастил – листовой кровельный материал, под которое нужно надежное основание. А так как профилированный лист имеет разную толщину, то есть, под нагрузками некоторые из них могут прогибаться, то и обрешетка под каждый вариант будет разной в плане расстояния между элементами.

К тому же многое будет зависеть и от угла наклона ската крыши. Специалисты утверждают, что чем больше уклон, тем меньше нагрузки, имеется в основном в виду снеговые, хотя ветровые, наоборот, увеличиваются. Поэтому стоит предельно внимательно отнестись к этим двум показателям. Вот некоторая зависимость всех трех значений, которые включены в свод норм и правил.

Если угол наклона кровельной системы имеет 15°, то для ее покрытия может быть использовано несколько типов профнастила.

  • С8 толщиною листа 0,5 мм. В этом случае придется сооружать сплошную обрешетку, то есть, без зазоров, доски должны быть прижаты друг к другу.
  • То же самое относится и к марке С10 и С20 толщиною 0,5 мм.
  • А вот С21 толщиною 0,5-0,7 мм может быть уложен на обрешетку, которая устанавливается с зазором между элементами до 30 см.
  • С такими же параметрами НС35 можно укладывать на обрешетку с зазором до 50 см.

Если угол наклона ската крыши превышает 15°, то здесь совершенно другие параметры конструкции обрешетки.

  • С10 с шагом обрешетки до 30 см.
  • С20 уже до 50 см.
  • С21 до 65 см.
  • НС35 до одного метра.

А вот такие мощные виды профнастила, как Н60 и Н75 с толщиною листа 0,7-0,9 мм, могут быть использованы в качестве покрытия крыши с углом наклона до 8°. И при этом шаг обрешетки под профнастил может быть установлен в первом случае до 3 м, во втором до 4 м.

Из всего вышесказанного можно сделать вывод, что, начиная проектирование кровельной системы здания, необходимо в первую очередь определиться с кровельным материалом, в нашем случае с профнастилом. Выбирается толщина профилированного листа, а также размеры волны. При этом обязательно учитывается угол наклона скатов кровли. Правда, необходимо отметить, что производители профнастилов в сопроводительной документации обязательно указывают условия монтажа конкретной модели. Рекомендации от производителя достаточно просты – производить расчет обрешетки только в соответствии с условиями и параметрами, которые указываются в сопроводительных документах. Кстати, они полностью соответствуют нормам и требованиям СНиП.

В частном домостроении, например, чаще всего выбирается профнастил с высотою гребня 35 мм и толщиною листа 0,7 мм. Это считается оптимальный вариант. Именно такой профнастил может монтироваться на обрешетку с шагом между ее элементами – 1,5 м. То есть, это приличная экономия на деревянных стройматериалах и возможность соорудить достаточно прочную кровельную конструкцию. Расчеты говорят о том, что такая крыша может выдержать нагрузку в 600 кг/м². Это приличный показатель, говорящий о том, что по такой крыше можно безбоязненно ходить. Правда, стоит профнастил с такими размерными показателями дороже. Но тут придется выбирать: или экономия, или безопасность с долгосрочной эксплуатацией.

Расчет количества необходимого пиломатериала

Рассчитать необходимое количество пиломатериала на обрешетку под профнастил достаточно просто.

  • Во-первых, измеряется ширина и высота ската.
  • Во-вторых, определяется шаг обрешетки по тем условиям, о которых говорилось выше.
  • В-третьих, необходимо обозначить, что у карниза и конька устанавливаются по два элемента, для того чтобы усилить данные участки.
  • В-четвертых, не забываем и о кровельных элементах. Это мансардные окна, вентиляционные и дымоходные трубы, слуховые окна и так далее. Вокруг них надо обязательно провести усиления примыкания к профнастилу. То есть, по периметру элементов устанавливается своеобразный короб из досок или брусов обрешетки.
  • В-пятых, обязательно к окончательному результату приплюсовывается 10% от общего объема. Все дело в том, что в строительстве без отходов не обойтись. Это в полной мере касается и такого процесса, как монтаж обрешетки под профнастил на крыше.
  • В-шестых, что касается самого пиломатериала. Обрешетка из профнастила может быть собрана или из брусков 50х50 мм, или из досок (обрезная или необрезная) толщиною 30х50 мм. Что касается вида древесины, то это может быть сосна, ель, ольха или дуб. Березовые доски лучше не использовать, они начинают быстро коробиться под действием смены влажности и температуры. Самое важное – пиломатериал должен быть хорошо просушенным.

Внимание! Рекомендуется после сборки стропильной системы все ее элементы, и обрешетку в том числе, обработать антисептическими и антипиренными растворами.

Первые будут противостоять появлению на древесине вредоносных микроорганизмов (грибки, плесень), вторые будут противостоять огню при пожарах.

Монтаж обрешетки под профнастил

Монтажный процесс укладки обрешетки на крышу из профнастила начинается с установки гидроизоляционного слоя, который крепится к верхним краям стропильных ног. Крепление может производиться металлическими скобами из степлера или мелкими гвоздиками с широкой шляпкой. Первый вариант быстрее.

Затем по стропилам укладываются деревянные бруски сечением 50х50 мм. Это будет сборка контробрешетки. Для чего она необходима? Для крыш из профнастила обязательно должна быть сооружена вентиляционная система, которая будет отводить из-под кровельного металлического материала влажные пары воздуха, проникающие сквозь несущую потолочную конструкцию. Элементы контробрешетки крепятся к стропильным ногам гвоздями, если используются металлические крепежные изделия, то применяются саморезы.

И вот теперь можно устанавливать и крепить обрешетку к контрообрешетке. Как уже было сказано выше, направление монтажа строго параллельно карнизу и коньку крыши. Чтобы облегчить монтаж, необходимо по установленному шагу завязать шпагат, концы которого крепятся к крайним стропилам. Важно – выдержать горизонтальность устанавливаемого шпагата. Есть вариант проще – вырезать из бруска отрезок, равный шагу обрешетке, с помощью которого определять место установки краев обрешеточных досок.

Внимание! Первый элемент обрешетки, который устанавливается у карниза крыши, должен быть немного выше всех остальных элементов.

К примеру, если обрешетка под профнастил собирается из досок толщиною 30 мм, то первая из них должна быть толщиною 50 мм.

Обязательно после сборки обрешеточной конструкции по краям монтируются ветровые планки из тех же досок. Установка производится на ребро. Высота верхнего края планки должна быть вровень с устанавливаемым профнастилом, а точнее сказать, ее край должен упираться в волну кровельного материала.

И еще несколько полезных советов.

  1. Направление монтажа обрешетки – снизу-вверх.
  2. Если в качестве элемента используются деревянные бруски, то крепление производится гвоздем в каждую стропилу. Если устанавливаются доски, то крепить необходимо двумя гвоздями по краям в ширину. Это простая необходимость, чтобы при нагрузках край доски не вывернулся.
  3. Стыковать по горизонтали доски и бруски надо на стропиле, при этом каждый край крепится по отдельности.
  4. Нельзя стыковать на одной стропиле элементы обрешетки, которые расположены на соседних рядах.

  • Виды крыш частных домов
  • Как правильно крыть крышу шифером
  • Как крыть крышу профнастилом своими руками
  • Устройство кровельного пирога под профнастил

Обсудить статью на форуме

Как крепить профнастил на крышу саморезами

Односкатная крыша из профнастила своими руками

Минимальный угол наклона крыши для профнастила

Флюгарка на трубу своими руками

Как кроют крышу профнастилом

Флюгарка на дымоход

Как сделать обрешетку под профнастил

Одним из вариантов отделки фасада здания, является использование профнастила. Обычно при решении вопроса, какой материал выбрать для покрытия крыши, выбирают именно профнастил, так как это надежный, прочный и доступный материал, что имеет невысокую стоимость.

Как сделать обрешетку под профнастил

Этот материал также может использоваться и для выполнения отделки стен, чаще всего этот вариант выбирают для торговых павильонов, офисов или складов, но таким образом, можно обновить или реконструировать и частный дом.

Профнастил является доступным материалом, монтаж которого достаточно простой и выполнить все работы по его установке можно своими руками.

Для того чтобы отделывать стены здания, используют профнастил с небольшой высотой профиля, обычно она составляет 2 сантиметров. Для покрытия крыши, можно брать материал и с более высоким профилем.

Если взять профнастил с более высоким профилем, то здание будет выглядеть громоздким и некрасивым. Толщина таких листов может быть разной, но для обшивки стен будет достаточно материала толщиной 0,5-0,6 мм. Использование более тонких листов нецелесообразно, так как они непрочные, а использование более толстых листов, сказывается на их цене и увеличивает стоимость материала.

Этапы монтажа обрешетки под профнастил

1. Расчет потребности пиломатериала

Для того, чтобы правильно рассчитать количество бруса. надо обмерить длину и ширину ската (в метрах). Поделив эти величины на шаг обрешетки, вы получите необходимый метраж пиломатериала. Не забудьте учесть дополнительные метры для устройства дополнительной обрешетки под конструктивные элементы: конек, крепление профнастила в местах примыкания кровли к слуховым окнам, вентиляционным и дымовым трубам и т.д.

2. Заготовительные работы, закупка и подбор доски

Как сделать обрешетку под профнастил

Выбирайте доску просушенную, без следов коробления. Лучшие породы дерева для обрешетки по соотношению цена — качество – хвойные (ель, сосна).

3. Обработка дерева антисептиком и антипиреном

Поскольку обрешетка эксплуатируется в условиях повышенной влажности, то существует угроза поражения деревянных элементов различными микроорганизмами и грибком. Чтобы исключить такую возможность, все деревянные конструкции обрабатываются антисептическими составами.

Кроме этого правила пожарной безопасности требуют обрабатывать древесину антипиренами: такая обработка будет препятствовать распространению огня.

В настоящее время существуют составы, объединяющие в себе свойства этих двух составов. Такой вариант обработки предпочтительнее: вы экономите силы и время.

Обрешетку можно обрабатывать после монтажа. Но удобнее все же провести обработку до сборки конструкции: в этом случае у вас будет гарантия, что ни один участок деревянных конструкций не остался без пропитки.

Как сделать обрешетку под профнастил

4. Монтаж и устройство конструкции

Обрешетка монтируется поверх паро-влагозащитной изоляции:

  • разметьте местоположение брусьев и укрепите верхние (возле конька) и нижние поперечные элементы:
  • если вы крепите брусья к дереву – воспользуйтесь строительными гвоздями;
  • если основание под обрешетку бетонное или цементное – крепите дюбелями ;
  • при наличии в местах крепления металлических деталей используйте саморезы.

Основная доска обрешетки, которую вы крепите внизу параллельно карнизу, имеет толщину больше, чем остальные элементы. Толщина ее зависит от высоты профиля и длины крепежа, которым крепится внешняя сторона кровельного материала. По торцам крыши устанавливаются ветровые доски, поверхность которых должна находиться выше остальных элементов обрешетки на высоту профиля.

Как сделать обрешетку под профнастил

Остальные детали обрешетки устанавливаются снизу вверх. Для контроля параллельности брусьев натягивайте предварительно веревку, используя деревянный шаблон.

Минимальный уклон крыш с кровлей из профнастила

Конструкция скатной крыши, сечение элементов ее стропильной системы, а также способ монтажа кровельного покрытия

Что из себя представляет рубероид

Рубероидом называют изоляционный материал, который состоит из следующих слоев:

  • кровельный картон;
  • легкоплавкий битум;
  • специальная посыпка;
  • тугоплавкий битум.

Мифы об использовании рубероида

Как сделать обрешетку под профнастил

Сухой проветриваемый рубероид никогда не загниет.

Многие считают, что он только отрицательно влияет на обрешетку, особенно когда находится под каким-либо кровельным материалом. Его просто временно настилают, а потом снимают, перед монтажом шифера или черепицы.

Однако это заблуждение. Если обеспечить к рубероиду постоянный приток свежего воздуха, то ничего гнить не будет.

Кроме того, вентиляция способна устранить неприятный запах от такого гидроизолятора во время его сильного нагревания на солнце.

Несмотря на многие заблуждения, укладка профнастила на рубероид имеет и свои минусы:

  1. Под слоем металла в жаркую погоду рубероид очень сильно нагревается, что приводит к испусканию им различных ядовитых эфиров. Находиться в таком помещении (например, летней комнате на чердаке) категорически запрещено.
  2. Срок годности рубероида гораздо меньше, чем у профнастила.
  3. Образование и накопление конденсата (особенно при неправильном проветривании).

Итак, из всего вышесказанного можно сделать вывод, что профнастил на рубероид укладывать можно. Все недостатки несущественны по сравнению с преимуществами — невысокой стоимостью и простотой применения.

Чтобы избавиться от недостатков, нужно выбрать качественный материал, использовать качественные крепежные элементы и выполнить монтаж в соответствии со всеми правилами, о которых речь пойдет немного ниже.

Обрешетка под профлист виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Как сделать обрешетку под профнастил

Обрешетка для стенового профнастила С21: 1 — контробрешетка, 2 — профилированный лист, 3 — шаг обрешетки

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Уклон кровли, град.

Толщина профнастила, мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Чем отличаются обрешетка и контробрешетка крыши

Как сделать обрешетку под профнастил

На первый взгляд, особенно для неопытного застройщика, особой разницы в этих элементах стропильной системы нет. Однако, на деле функционально они совершенно разные: сплошная либо разряженная обрешетка это основание под кровельное покрытие.

  • В сплошной – доски укладывают вплотную. Допустимый зазор не может превышать десяти миллиметров. Такое основание подходит для малоуклонных крыш с покрытием из битумной черепицы, шифера или профнастила.
  • В случае разреженной обрешетки брусья (50 на 50 или 60 на 60) укладывают с шагом, подходящим для фиксации выбранного кровельного покрытия. Разряженная обрешетка более экономичная, так как при монтаже используется меньше материала. Такое основание подходит под шифер и черепицу.

Контробрешетка же отвечает за вентиляцию кровельного пирога. За счет особым образом набитых контрреек небольшой толщины между слоем гидроизоляции и покрытием кровли формируется пространство, где циркулирует воздух. Он отводит избыточное количество влаги, образовавшееся в кровельном пироге. К тому же благодаря им слои гидро- и пароизоляции прилегают более плотно.

На заметку
Бруски контробрешетки набивают непосредственно на стропила с тем же шагом укладки, что и стропила, поверх гидроизоляции и пароизоляционной пленки (в случае теплой кровли).

Установка контрреек особо важна при устройстве сплошного настила, поскольку это единственная возможность обеспечить качественную вентиляцию кровли.

Монтаж кровли из профнастила, соблюдение техники безопасности

Монтаж кровли из профнастила на фото

Во время перемещения по листам (при монтаже) необходимо надевать мягкую обувь, наступать только в прогиб волны профнастила в тех местах, где расположена обрешетка. Укладывая профнастил кровельный – крепление выполняют кровельными саморезами, ввинчивая их в спад волны.

Для предотвращения возникновения коррозии такие места, как сколы, срезы, повреждения защитного покрытия необходимо обработать специальной эмалью для полимерных покрытий от компании AkzoNobel.

Кромки листов могут оказаться острыми, поэтому, выполняя работу, всегда пользуйтесь перчатками.

Крепление профнастила на кровле

Образовавшаяся стружка, при вкручивании саморезов, аккуратно удаляется щеточкой, так как они подвержены ржавлению и могут испортить покрытие крыши.

При выполнении любых работ помните о необходимости соблюдения правил ТБ и охраны труда.

Изделия с защитной пленкой запрещается эксплуатировать после монтажа. Пленка должна сниматься в процессе монтажа, чтобы избежать ее «спекания» с полимерным покрытием.

Как сделать обрешетку под профнастил

Монтаж кровли из профнастила

Если образовались загрязненные участки покрытия, то попробуйте очистить их мягкой щеткой и промыть слабым мыльным раствором.

Как сделать обрешетку под профнастил

Техника безопасности при выполнении работ

Строго запрещено применять углошлифовальные машины с абразивными кругами (другими словами — «болгарки») потому, что прожигается не только полимерное покрытие профнастила, но и сам цинк, после чего инициируется процесс коррозии металла.

Устройство кровли из профлиста по деревянной обрешетке

Как вы уже знаете шаг обрешетки под профнастил зависит от некоторых условий: марки монтируемого листа, уклона, максимально возможных нагрузок и особенностей региона. Структура кровельного пирога должна подбираться в соответствии с назначением постройки

Если здание будет жилым, то важно использовать теплоизоляционные продукты, так как это позволит избежать множества минусов металлических поверхностей, например, низкую звукоизоляцию и высокие теплопотери

Итак, теперь давайте посмотрим, как правильно сделать обрешетку под профнастил.

Монтаж обрешетки под профнастил должен начинаться с подготовительного процесса

На этом этапе важно подготовить все необходимые инструменты и материалы, дабы в дальнейшем экономить свое собственное время. Кроме этого, обрешетка под профлист должна обрабатываться защитными составами за долго до начала работ, ведь дерево обязано быть сухим

Как сделать обрешетку под профнастил

  • После возведения стропильных ног поверх них натягивается пароизоляционная мембрана. Стоит отметить, что нельзя давать большую натяжку, так как в процессе эксплуатации такой ковер может порваться. В качестве крепежных элементов чаще всего используется строительный степлер или толевые кнопки.
  • Далее создается контробрешетка. Основными ее элементами являются небольшие бруски, устраиваемые параллельно стропилам.
  • После контробрешетки идет сама обрешетка. Здесь все будет зависеть от используемого материала. Если лист металла не имеет хорошей жесткости, то шаг элементов будет минимальным или вовсе сплошным. Расстояние между обрешеткой и контробрешеткой выбирается индивидуально и зависит от применяемых пиломатериалов.
  • Не забывайте, что обрешетка начинается от карнизного свеса и заканчивается коньком. В данных узлах должна укладываться доска. Ее толщина должна превышать рядовые элементы, ведь она придает конструкции надежность и устойчивость.

Далее крыша оборудуется всеми необходимыми слоями, а именно: подстилкой (при необходимости), теплоизоляционными плитами, гидроизоляцией и покрытием.

ВАЖНО: Создавая сплошное основание нельзя игнорировать зазоры для естественной вентиляции. Для вывода влаги из кровельного пирога оставьте где-то сантиметр между основными элементами.. Как видите, обрешетка крыши под профнастил не имеет сложных элементов и теперь вы знаете, как правильно ее сделать самостоятельно

Пользуясь этой методикой вы можете без проблем соорудить качественное основание собственными руками и при этом сэкономить солидную сумму

Как видите, обрешетка крыши под профнастил не имеет сложных элементов и теперь вы знаете, как правильно ее сделать самостоятельно. Пользуясь этой методикой вы можете без проблем соорудить качественное основание собственными руками и при этом сэкономить солидную сумму.

Назначение контробрешетки

Как сделать обрешетку под профнастил

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

  • Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
  • Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
  • Порча кровельного материала.
  • Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Толщина обрешётки

В зависимости от типа и размеров крыши, а также шага между стропильными лагами используют пиломатериалы различной толщины.

Толщина металлической обрешётки зависит от высоты используемого П-образного стального профиля, который подбирается:

  • по толщине — соразмерно длине пролётов и весу кровельного пирога — чем длиннее пролёты и больше вес, тем профиль для обрешётки должен быть толще;
  • по высоте — соответственно высоте волны укрывного материала — чем больше высота волны, тем больше должна быть и высота профиля.

Таким образом, толщина металлической обрешётки будет равна высоте шляпного профиля. Немного иначе обстоит дело с дистанционными Z-профилями для беспрогонной конструкции, которые устанавливаются на ребро. В этом случае толщина металлической обрешётки равна ширине шляпки промежуточного профиля.

Как сделать обрешетку под профнастилКак сделать обрешетку под профнастил

Толщина металлической обрешётки равна высоте используемого профиля или ширине самой шляпки C- и Z-профилей при обустройстве беспрогонной кровли

Подготовка материала для обрешетки

Если на строительную площадку были доставлены кривые или сучковатые пиломатериалы, то их перед началом монтажа необходимо подвергнуть ручной обработке. При помощи столярного рубанка или строительного инструмента нужно убрать все видимые неровности, таким образом, готовя древесину к работе. Перед тем, как из приобретенных пиломатериалов будет монтироваться обрешетка, их необходимо подвергнуть тщательной обработке. Обычно специалисты используют антисептики, которыми со всех сторон пропитывается древесина. Благодаря качественной обработке такие пиломатериалы приобретают устойчивость к влажной среде, вредным микроорганизмам и плесени, растрескиванию. В обязательном порядке нужно пропитать элементы обрешетки антипиренами, которые позволят деревянной конструкции в полной мере соответствовать требованиям пожарной безопасности.

Читайте также:
Хрущевка превращается… Фотообзор распространенных способов переделки
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
