Ревизионные люки в ванной: какие бывают люки и как их правильно монтировать?
Прокладка любых коммуникаций в здании предусматривает наличие проводов, труб, счетчиков, датчиков и т.п. Это жизненно необходимо, но смотрится чаще всего совершенно не эстетично. Коммуникации легко скрыть за декоративными панелями, но тогда возникает проблема доступа для осмотров, технического обслуживания и ремонта. Она решается с помощью ревизионных люков.
В зависимости от назначения помещения, параметров технической ниши, вида отделки можно рассчитать размеры люка под ванну, для туалета или кухни. Правильно подобранный ревизионный люк будет почти незаметным или, наоборот, станет ярким декоративным элементом интерьера. Очень популярны люки, которые называют невидимками.
Их отделывают теми же материалами, что и стены, а конструкция разработана так, чтобы дверца не выступала за пределы вертикальной поверхности, на которой она установлена. Подходящую модель легко найти в специализированных магазинах, по интернету или заказать в фирме, изготавливающей подобные изделия по индивидуальным размерам.
Материалы для изготовления ревизионных люков
Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.
В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.
Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.
Люки с гипсокартонными дверцами обычно приобретают под покраску. Материал дверцы крепится на алюминиевый каркас для увеличения жесткости конструкции и большей устойчивости к деформациям
Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.
Большая часть моделей ревизионных люков либо белого цвета, либо рассчитаны под отделку при установке, но есть и цветные разновидности. Их используют в качестве декора помещений, как яркие акцентные детали
Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.
Металлические ревизионные люки представляют собой прочные жесткие конструкции, покрытые антикоррозионным составом. Срок их службы во многом зависит от условий эксплуатации, но потенциально они более долговечны, чем модели из любых других материалов
Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.
Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.
Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.
Технические ниши, замаскированные люками-невидимками почти неразличимы на фоне стены. Увидеть их можно только при открытой дверце
Дизайн и размеры сантехнических люков
Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.
Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.
Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.
Люки скрытого монтажа могут заметно различаться по стоимости. Один из самых удобных, но и самых дорогих вариантов – модель под плитку со сдвижной петлей
При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.
Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.
Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.
Как правильно выбирать люки-невидимки с учетом всех параметров, рассказывает специалист:
Разновидности люков по месту установки
Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют для доступа к вентиляционным системам.
Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.
Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.
Потолочные ревизионные люки имеют собственные конструкционные особенности. Они дополнительно оборудованы страховочными деталями – скобами или цепями. Есть модели со съемными дверцами, декоративные люки-светильники и т.п.
Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.
В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание.
От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.
Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.
Обычно это линолеум или плитка. Как выглядит напольный люк под плитку, демонстрирует видеоролик. Обратите внимание на систему плавного открывания дверцы:
Классификация люков по конструктивным видам
Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.
Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.
Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.
Двустворчатые модели используют для ниш больших размеров. Они очень удобны для установки под ванну, где можно устроить небольшое хранилище для вещей, бытовой химии, сантехнических приспособлений, инструментов
Распашные модели: простота и удобство
Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.
Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.
Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.
Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.
Потайные люки обычно комплектуются присосками. Чтобы открыть дверцу, нужно плотно прижать присоску к люку, а затем плавно потянуть на себя. Если вдруг присоска потеряется, это не повод для беспокойства, т.к. новую можно купить в любом строительном магазине, где продают люки
Нажимные люки: вариант под рельефную плитку
Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.
На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.
Конструкционные особенности нажимных люков описаны в видеоролике:
Сдвижные модели с трехзвенными петлями
В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.
Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.
Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.
Сдвижные люки бывают любых размеров и подходят для установки под ванну, за унитазом, в узких помещениях. Они могут открываться с помощью присосок или нажимного механизма
Откидные дверцы для труднодоступных мест
Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.
Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.
Такой люк не портит интерьер помещения. Если нужно только осмотреть коммуникации, его можно откинуть, и дверца будет удерживаться с помощью цепочки. Если же нужно проводить какие-либо работы, то дверцу снимают полностью
Видеоурок по монтажу ревизионных люков
Все ревизионные люки устанавливают по одному принципу, но есть некоторые нюансы, которые зависят от конструкции и места установки. Общая схема монтажа:
- Подготовка проема. Если необходимо, его увеличивают или уменьшают до нужного размера.
- Установка. Люк устанавливают в проем ниши, проверяют по уровню и фиксируют.
- Отделка дверцы. Дверцу конструкции декорируют теми облицовочными материалами, которые будут использованы для стены, пола или потолка.
- Герметизация. Зазор заполняют герметиком. После высыхания его прорезают на всю глубину.
- Проверка. После установки остается только проверить функциональность люка, легкость открывания-закрывания дверцы, работу защелок.
Ознакомьтесь с подробным видеоинструктажом по установке сантехнических люков:
От правильного выбора конструкции и размера люка под ванну или в туалет во многом зависит комфортное проживание в доме. Поставив подходящий люк, вы в любую минуту можете осмотреть, отремонтировать трубы, вентили, счетчики, краны.
Коммуникации должны быть всегда доступны, но не портить внешний вид помещений. Качественный ревизионный люк отлично справится с этой задачей.
Виктор человек с высшим образованием по строительной специальности. После окончания факультета реконструкции и реставрации Московского государственного строительного университета в 2004г. участвовал в уникальных работах по реставрации и нового строительства исторических центров Москвы, Санкт Петербурга, Владимира и других городов России. Эксперт в области применения и внедрения в строительство новых материалов и современных методик. Высококлассный специалист с огромным практическим опытом.
Ревизионные сантехнические люки для ванной и туалета: виды, правила размещения, особенности монтирования
Для монтажа коммуникаций в квартирах и частных домах используют два способа: открытый и закрытый. При открытом способе все трубы и приборы находятся на виду, тогда как при закрытом они замаскированы фальшь-стенами, перегородками или коробами.
Чтобы обеспечить доступ к оборудованию, применяют сантехнические люки для ванной и туалета: размеры устройств обычно зависят от габаритов скрытых трубопроводов и количества обслуживаемых приборов.
Назначение ревизионных люков в санузлах
Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.
Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.
Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды
Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, — это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.
Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.
К чему необходимо обеспечить доступ
Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.
Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж
Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальшь-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.
Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления.
Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия по причине ремонта или замены.
Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле
В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС.
Если угол с размещенными вертикально магистралями закрывают декоративно-защитным коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.
Виды сантехнических люков
Причин оборудования санузлов ревизионными люками немало, но еще больше видов этих люков. Существуют модели фабричного изготовления, габаритные и основательные, выполненные из нержавеющей стали или пластика.
Им противопоставлены самодельные панели, сделанные из подручного строительного материала и крепежа, приобретенного в магазине. При делении на группы используются различные стороны моделей.

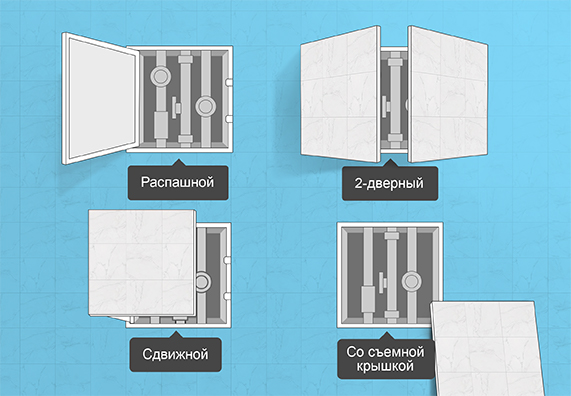

Классификация #1: по способу открывания

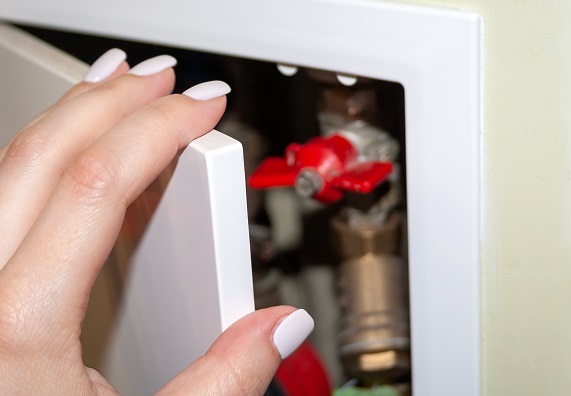

Сантехнический люк представляет собой дверцу, которая может распахиваться, отодвигаться в сторону, откидываться или выезжать в ответ на нажим.
Распашные дверцы – это традиционный тип, характерный для большей части входных дверей, мебельных дверок и оконных рам. Они крепятся на петлях с одной стороны, легко открываются и служат достаточно долго благодаря простому устройству. Чтобы открыть люк, необходимо потянуть за ручку, которая может быть обычной или оснащенной защелкой либо замком.
Сдвижные модели напоминают обыкновенные распашные, но имеют более сложную конструкцию петель. Крепеж состоит из трех звеньев, которые позволяют двухступенчато отодвигать люк в сторону: сначала выдвинуть на себя (на 1,5-2 см), а затем аккуратно отвести в сторону.
Такие модели стали популярными, когда появилась необходимость устройства люков в труднодоступных местах: за ваннами, унитазами, биде или предметами мебели
Откидные люки устроены по простому принципу: с одной стороны находится фиксирующее крепление, с другой – поддерживающий механизм. Когда защелку открывают, дверца просто откидывается вперед, переходит из вертикального положения в горизонтальное.
Нажимные модели относят к разряду «невидимок». Их сложно заметить, так как материал облицовки люка часто совпадает с общей отделкой стен.
Чтобы получить доступ к сантехническому шкафу, необходимо слегка нажать на панель, после чего она выедет вперед. Затем существуют различные способы дальнейшего открывания – либо распахивание, либо отодвигание в одну сторону.
Распахивающаяся створка с помощью металлических петель закреплена на прочной раме. Рама, в свою очередь, зафиксирована в проеме фальш-стены
Для широких проемов предназначены двухстворчатые модели, так как пользоваться одной створкой неудобно, а порой и невозможно
Откидные модификации удобны, когда доступ требуется нерегулярно, а за перегородкой спрятаны приборы, не требующие частого вмешательства
Самостоятельно сделать нажимную модель сложнее, чем простую распашную дверку, зато в продаже можно найти множество вариантов
Выбирая люк по способу открывания, необходимо проанализировать место установки и решить, какую модель монтировать целесообразно, а какая будет вызывать затруднения в процессе обслуживания приборов или узлов.
С выбором и шагами устройства ревизионного люка под плитку ознакомит следующая статья, которую мы рекомендуем прочесть.
Классификация #2: по материалу изготовления
Заводские модели можно разделить на две большие группы. К первой относятся металлические изделия, изготовленные из нержавеющей стали и оснащенные качественными креплениями.
Они представляют собой прочную раму с дверкой, которая может открываться любым из выше перечисленных способов. Большая часть предложений предназначена «под плитку», но дверки можно декорировать любыми материалами.
Во вторую группу входят пластиковые лючки. Они менее надежны, отличаются небольшим весом и легкостью монтажа. Стоимость изделий из пластика гораздо ниже. Если надежный стальной люк стоит 3,5-4,5 тыс. руб., то пластиковый аналог имеет среднюю цену 200-350 руб.
Покупка недорогого пластикового люка – выход для домашних мастеров, которые производят ремонт санузлов своими руками. Его можно закрепить саморезами, жидким гвоздями и даже герметиком
В отличие от фабричных вариантов, самодельные люки не делают из металла, хотя при изготовлении рамы нередко используют металлический профиль. Для панели люка выбирают недорогой, но прочный материал: гипсокартон, пластик, дерево. На гипсокартонные заготовки удобно приклеивать плитку, если задачей мастера является создание люка-«невидимки».
Выбирая тот или иной материал, необходимо правильно оценить его износостойкость и водонепроницаемость. Если взять обычный, а не влагостойкий гипсокартон, то он быстро утратит свои качества, начнет разбухать и крошиться. Похожий процесс происходит и с необработанной древесиной, которая со временем деформируется от лишней влаги и перепадов температуры.
Классификация #3: по степени маскировки
Этот вариант деления на группы можно назвать условной классификацией, так как четкого разграничения между двумя категориями люков нет: одни из них заметны, вторые называются «невидимками».
К первой группе относятся конструкции, выделяющиеся на фоне окружающей облицовки. Например, это белые пластиковые лючки, которые заметны благодаря и своему цвету, и материалу. Если поставить такой люк за унитазом, он сразу бросается в глаза, тем не менее, абсолютно не портит общей картины, так как сочетается с сантехприборами по цвету.
«Невидимки» — это визуально скрытые конструкции. Происходит маскировка за счет использования в облицовке стен и крышки люка одной и той же керамической плитки.
Благодаря подогнанным по элементам кафеля размерам рамы и межплиточным швам плоскость люка сливается с отделкой стен. Вследствие этого несведущему человеку сложно определить, где находится техническое отверстие.
Сложность нахождения сантехнического люка увеличивается, если у дверцы нет ручки. Такие модели обычно имеют нажимной способ открывания или снимаются с помощью присосок
Преимущество «невидимок» заключается в полном слиянии крышки люка со стеной, благодаря чему отделка стен выглядит цельной, нетронутой.
Классификация #4: по месту установки
Казалось бы, все сантехнические люки для туалета или ванной устанавливают в стене. Это распространенное местоположение, однако встречаются также потолочные и напольные виды.
Отверстия в потолке необходимы для обслуживания коммуникаций, которые находятся над подвесными конструкциями. Такие модификации точнее называть ревизионными, а не сантехническими, так как они открывают доступ к вентиляционным магистралям и электрическим проводам.
Монтаж потолочного люка осуществляется в процессе установки подвесной конструкции. Устройство его не отличается от настенных аналогов – та же распашная дверца, фиксирующаяся на защелке
Отверстия, расположенные в полу, ведут к канализационным трубам или водопроводу, который расположен ниже уровня финишного покрытия. Такое расположение коммуникаций нехарактерно для типовых разводок, но может встретиться, когда пол поднимают или создают толстое утепление (например, в частных домах или на первых этажах многоквартирных зданий).
Люки, установленные в полу или в напольных коробах, ведут к местам соединения труб, поворотам, трапам – то есть к конструкциям, которые нуждаются в обслуживании и не могут быть наглухо замурованными. Бывали случаи, когда для доступа к месту разрыва трубопровода в месте соединения отдельных элементов приходилось не просто снимать финишное покрытие, но и долбить стяжку.
Кроме того, техническими можно считать люки, вмонтированные в напольные защитные короба и экран из плитки, который находится под ванной.
Инструкции по монтажу люка
Нюансы установки, как и выбор инструмента, полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта монтажа люка – заводской модели и самодельной ревизионной конструкции под ванну.
Установка металлической модели «под плитку»
Чтобы установить скрытый люк, облицованный плиткой, потребуется перфоратор, шуруповерт, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка для разметки, губка для зачистки.
Заводская модель с металлической рамой будет монтироваться в фальшь-стену из гипсокартона, подготовленную под облицовку керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно по периметру люка необходимо сделать закладные из металлического профиля.
Чтобы вставить люк в каркас на стене, необходимо на время отделить дверку. Это производится с помощью шуруповерта – откручиваются два крепежных болта
Вставляем металлическую раму, отделенную от люка, в отверстие в стене. Размеры окна должны соответствовать габаритам ревизионного люка
Для крепления используем длинные саморезы. Следим, чтобы рама не выступала над поверхностью гипсокартонных листов, а находилась на одном уровне
Привинчиваем обратно дверцу люка, используя «родной» крепеж. Сначала закрепляем нижний болт, заием верхний. Проверяем, хорошо ли открывается дверца
Производим разметку так, чтобы часть плитки выступала за периметр рамки. На основную часть наносим жидкие гвозди и поочередно приклеиваем элементы к дверце, начиная с нижнего
Чтобы внешний вид люка полностью соответствовал окружению, необходимо оставить зазоры для затирки. Для этого используем обычные монтажные крестики
Чтобы случайно не расколоть плитку, ручку будем фиксировать в межплиточный шов: высверливаем два отверстия под саморезы, которые в дальнейшем, после затирки, закрутим с обратной стороны
Убираем крестики и производим затирку швов с помощью обычного шпателя. Остатки удаляем влажной губкой. После подсыхания монтируем ручку
Ревизионный люк в санузле: Зачем он нужен и как его скрыть
Сантехнические люки для ванной и туалета — размеры, виды и способы маскировки
Ревизионный люк, как правило, представляет собой дверцу, которая закрывает проем в стене (редко — в полу), где находится все, связанное с сантехникой: трубы, нагревательные приборы, водяные счетчики. Одним словом, то, что смотрится не слишком красиво, но до чего требуется оперативный и регулярный доступ. К ак сделать ревизионный люк и ч то важно знать про его обустройство?
На фото: Ревизионный люк со стеклянной дверцей

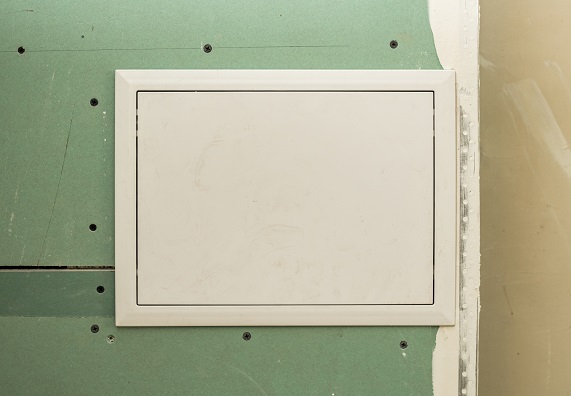

- Пластиковый или металлический, обычно белый. Такой люк стоит недорого и подходит под покраску, поэтому он достаточно универсален. Как отделать люк сантехнический — рассмотрим чуть позже.
- С фасадной дверцей под дерево или даже стеклянной. Такие декоративные ревизионные люки покупают как деталь хорошо продуманного интерьера.
- Ревизионный люк в виде рольставен. Дверца легко двигается вверх и вниз, но замаскировать ее невозможно (только те варианты, что предложил производитель).
- Люк сантехнический, маскируемый плиткой. Обычный пластиковый люк маскируется плиткой, которой отделывается ванная комната. Может открываться, как дверца, или отъезжать в сторону. Люк с фасадной дверцей, по виду не отличающейся от мебели в ванной комнате.
По моему личному убеждению, сегодня использовать «голый пластик» при наличии других альтернатив — не лучший выбор. Тем более что вариантов, как отделать люк — множество: его можно не только удачно скрыть, но и обыграть.
Как люк будет открываться
Существуют разные варианты: с поднимающимися дверцами, как у кухонных шкафов, сдвижными в сторону или полностью съемными — в этом случае крышка смотрового люка крепится при помощи магнитов. Как отделать люк сантехнический? Возможны варианты.
Самый распространенный тип люка — распашной, под плитку. Открывается он с помощью специальных присосок. Если вы потеряете присоску, ее нетрудно заказать в любом магазине ревизионных люков и их запчастей. Именно распашной сантехнический люк в туалете обычно отделывают керамической плиткой.
Признаюсь, лет пятнадцать назад у меня был негативный опыт использования подобного люка в собственном доме. Люк в туалете был сделан под плитку и открывался с помощью присосок, но первые присоски оказались слишком маленькими, и открыть ими ничего не получалось. Приходилось буквально отковыривать лючок ножом, в результате чего на плитке появились небольшие сколы. Среди больших присосок в продаже нашлись только ядовито-оранжевого цвета — через пару дней мне захотелось спрятать их подальше. Так что порой выбрать фурнитуру для ревизионного люка бывает нелегко. Еще один минус такого способа маскировки состоит в том, что плитка на дверце люка быстро отваливается из-за открываний-закрываний.
Выбор механизма открывания в большой степени зависит от того, как вы планируете отделать ванную. Так, например, на мозаике вакуумные присоски могут держаться некрепко. Для такого типа внешней отделки больше подходит нажимной люк (механизм открывается нажатием на дверцу). При нажатии дверца отодвигается фронтально, а затем откидывается в сторону. На мой взгляд, это очень удобный механизм.
Если ванная комната или туалет в типовой квартире небольшие и распахиванию дверцы мешает мебель или сантехника, я бы предложила люк сдвижного или откидного типа. Первый открывается фронтально, а затем сдвигается в сторону с помощью присосок или нажимного механизма. Откидной же люк открывается под углом сверху и удерживается при помощи карабинов снизу. Если нужно снять дверцу, необходимо отсоединить карабины.
Как вариант, дверцы ревизионного люка можно изготовить и отделать на заказ.
Спрятать или оставить на виду
Зависит от того, как часто вы вынуждены открывать ревизионный люк. Пример на фото — все детали интерьера подобраны идеально, но в данном случае есть одно неудобство: ежемесячно при снятии показаний счетчиков, которые находятся за дверцей люка, приходится снимать зеркало.
Располагаем люк ревизионный правильно
В типовых санузлах место ревизионного люка предопределено, и вопроса о его расположении не возникает. Иное дело, когда мы сталкиваемся с перепланировкой, переносом коммуникаций и можем сами (на этапе утверждения проекта) продумать место будущего люка. Где его располагать?
- Там, куда удобно добраться. Чаще всего доступ требуется ежемесячно — для снятия показаний с приборов учета воды. Возможно, потребуется перекрывать вентили в случае отъезда.
- Там, где легко оперировать инструментами. Не исключаем возможность проведения ремонтных работ.
Люк под плитку: что учесть
Как правильно сделать смотровой люк в туалете под плитку? Если планируется отделать люк плиткой (наиболее распространенный вариант), необходимо рассчитать его размеры под кратный размер плитки — чтобы на люке по ширине и длине размещалось целое количество плиток. Схему укладки следует подбирать соответствующим образом.
Чтобы правильно рассчитать размер люка под плитку, необходимо визуально прикинуть, где будет находиться люк (помним, что он располагается в месте коммуникаций). После этого измерить высоту и ширину плитки для отделки стен и посчитать, сколько понадобится плиток, чтобы закрыть проем. Исходя из этого вычисляем высоту и ширину люка: число плиток по горизонтали умножаем на ширину одной плитки — это будет ширина люка. Аналогичный подсчет проводим по высоте.
Совет: Существует множество разновидностей скрытых ревизионных люков, но в ванной комнате чаще всего используется настенный тип, маскируемый плиткой. Люки, предназначенные для монтажа на стены, нельзя монтировать в пол. Пытаясь установить сантехнический ревизионный люк самостоятельно, многие допускают такую ошибку, полагая, что разницы нет.
Важные нюансы монтажа ревизионного люка
Устанавливать люк следует на этапе монтажа перегородки (если используется гипсокартон) или сразу же после того, как будут проложены трубы (если стены капитальные).
Внимательно прочтите руководство к ревизионному люку: сделать все правильно — очень важно. Конструкции имеют различия в размерах, каждый вид обладает присущим именно ему допуском. Для определенного размера отделочной плитки существует свой формат технического люка.
Ревизионный люк крепится через боковые отверстия в его раме при помощи саморезов и дюбелей, иногда сажается на клей.
Герметизация люка
Как сделать люк герметичным? Прежде всего необходимо очистить его дверцу по периметру и плотно закрыть. Малярной лентой шириной 20-30 мм обклейте стену и дверцу вдоль технологического шва таким образом, чтобы осталась только технологическая щель. Обратите внимание, что лента должна быть приклеена плотно и ровно. Технологическую щель заполните силиконовым герметиком, излишки герметика уберите шпателем и снимите малярную ленту. Через 48 часов прорежьте застывший герметик острым ножом, держа нож под углом в 45 градусов по отношению к стене.
СТАТЬИ ПО ТЕМЕ…
Кухни | Ванные комнаты | Детские | Спальни | Гостиные | Столовые | Прихожие | Кабинеты | Гардеробные | Балконы и лоджии | Проект недели
Установка сантехнического люка
Сантехнические люки закрывают нишу, в которой монтируют сантехнические приборы.
Из статьи вы узнаете о видах, конструкции и способах монтажа, а также научитесь подбирать люки для различных мест установки.
Что такое сантехнический люк
Сантехнический люк состоит из рамы, шарниров и дверцы. Люки скрывают места установки водяных фильтров и других сантехнических устройств, это сохраняет целостность дизайна помещения.
Люки различают по показателям, приведенным ниже.
- стальные;
- алюминиевые;
- пластиковые.
- пластик;
- алюминий;
- сталь;
- гипсокартон;
- гипсоволокно.
- напольные;
- настенные;
- потолочные.
Влияние на интерьер:
- открытые;
- скрытые;
- под покраску;
- под плитку.
Способ фиксации дверцы:
- наружной защелкой с замком;
- потайной защелкой;
- магнитной защелкой.
Для помещений, где дизайн не играет существенной роли, устанавливают недорогие изделия из пластика. Если необходимо вписать его в дизайн комнаты, монтируют люк под плитку или покраску. Для напольного монтажа применяют люки из стали толщиной 2-3 мм или алюминия толщиной 3-5 мм.
Люки различают по размеру и предназначению. Ревизионные (смотровые) используют для оценки состояния и ремонта коммуникаций, в том числе электрических. Сантехнические люки используют для установки на сантехнические коммуникации. Это деление условно, поэтому ревизионные и сантехнические люки взаимозаменяемы.
Размеры люков не прописаны в ГОСТ, поэтому подбирайте изделие необходимого размера, или закажите изготовление по индивидуальному заказу. У большинства люков, которые изготавливают на продажу, длина и ширина кратны 50 мм, поэтому вы можете примерно рассчитать размер установочного отверстия.
Скрытые люки (невидимки) после установки красят или обклеивают плиткой, чтобы вписать в интерьер. На них устанавливают выезжающие петли, которые предохраняют наклеенную на них плитку от повреждения и потайные или магнитные защелки.
Люки с магнитом надежней, чем с потайной механической защелкой, потому что магнит не сломается и не забьется грязью.
Люки с наружной защелкой используют в технических помещениях. Их устанавливают, если невозможно поставить люк с потайной или магнитной защелкой (к примеру, чтобы защитить коммуникации от детей).
Большинство люков с внутренней и магнитной защелками нажимные, поэтому открываются при нажатии на них.
Недорогие модели люков оснащают обычными шарнирами, поэтому дверку открывают вручную. Более дорогие модели оснащают раздвижными петлями. Во всех моделях, за исключением тех, которые оборудованы замком, защелка работает по принципу триггера. Закрыл дверцу, нажал и защелка сработала на закрывание. Еще раз нажал, защелка сработала на открывание.
Как подобрать сантехнический люк
При выборе люка учитывайте место, куда установите его. Если это техническое помещение без особого дизайна, приобретайте недорогие стальные или пластиковые модели. Цена таких люков – 200-500 рублей. По надежности и сроку службы они не уступают дорогим моделям. Цена дорогих моделей с пружинным плавным открыванием дверцы достигает 10 тысяч рублей.
Сантехническй люк под плитку
Если вы устанавливаете люк в комнату с окрашенными стенами, берите стальные или алюминиевые люки. В отличие от пластика, эти материалы легко покрасить в нужный цвет.
Для установки в сантехнический короб, покрытый плиткой, приобретайте люк с раздвижными петлями. В этом случае вы сделаете люк-невидимку, который визуально невозможно отличить от соседних плит. Если вы наклеите плитку на люк с обычными петлями, при открывании дверцы она раскрошится.
Для потолочной установки используйте люки из пластика или тонкого металла, они меньше нагрузят обрешетку, к которой крепят декоративные элементы. Для напольной установки используйте металлические люки толщиной не меньше 4 мм. Это сохранит люк от повреждений, когда на него наступят.
Если ниша для сантехнического оборудования расположена так, что открытая дверка люка мешает обслуживанию приборов, приобретайте люк со съемной дверцей.
Стоимость люков, изготовленных на заказ, в 2-3 раза превышает цену готовых. Но при индивидуальном изготовлении учтут все нюансы.
Размер люка подгонят под размер установочного отверстия, поставят навесы с той стороны, с которой вам удобней, при необходимости покрасят.
Установка люков
Виды монтажа люков:
- на клей;
- на анкерные дюбели;
- на саморезы.
Эти виды монтажа применяют к люкам из любых материалов. Способ монтажа зависит от конструкции установочного отверстия.
Если вы устанавливаете люк в сантехнический шкаф, основа которого каркас из дерева или металлического профиля, используйте саморезы. Если устанавливаете в нишу в бетонной или кирпичной стене, используйте анкерные дюбели. В случае, когда применение дюбелей и саморезов невозможно, используйте клей.
Люк с раздвижными петлями
Если вы вставляете люк в декоративную стену, скрывающую сантехнические приборы и трубы, приобретите люк заранее. Это позволит сделать установочное отверстие в каркасе по размеру люка.
Установка люков проста. Подготовьте установочное место. Люк должен входить в него с едва заметным усилием и плотно прилегать к наружной стене.
Если вы монтируете люк на анкерные дюбеля или саморезы, определите место для них с учетом состояния и материала установочного отверстия. Извлеките люк, просверлите отверстия для крепежа, вставьте его в установочное место, и маркером отметьте расположение отверстий.
Просверлите отверстия необходимого диаметра, для дюбеля он равен диаметру обоймы, для самореза половине наружного диаметра резьбы. Установите и закрепите.
Если вы закрепляете люк на клей, зачистите наружную поверхность короба люка и внутреннюю поверхность установочного места наждачной бумагой и обезжирьте растворителем, соответствующим клею. Нанесите клей на наружную поверхность короба и внутреннюю поверхность стен установочного места. Вставьте люк до упора и прижмите.
Для некоторых видов клея потребуется прижимать люк в течение 3-8 часов. Когда клей застынет (указано на упаковке клея), люк готов к эксплуатации.
Сантехнические люки применяют, чтобы совместить возможность обслуживания сантехнических приборов и дизайн помещения. Правильно подобранные и установленные, они гармонично вписываются в интерьер.
Из статьи вы узнали, по каким параметрам выбирать люки, сколько они стоят, как их монтировать и чем крепить.
Ревизионные сантехнические люки для ванной и туалета: виды, правила размещения, особенности монтирования
Для монтажа коммуникаций в квартирах и частных домах используют два способа: открытый и закрытый. При открытом способе все трубы и приборы находятся на виду, тогда как при закрытом они замаскированы фальшь-стенами, перегородками или коробами.
Чтобы обеспечить доступ к оборудованию, применяют сантехнические люки для ванной и туалета: размеры устройств обычно зависят от габаритов скрытых трубопроводов и количества обслуживаемых приборов.
Назначение ревизионных люков в санузлах
Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.
Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.
Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды
Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, — это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.
Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.
К чему необходимо обеспечить доступ
Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.
Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж
Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальшь-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.
Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления.
Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия по причине ремонта или замены.
Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле
В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС.
Если угол с размещенными вертикально магистралями закрывают декоративно-защитным коробом , то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.
Виды сантехнических люков
Причин оборудования санузлов ревизионными люками немало, но еще больше видов этих люков. Существуют модели фабричного изготовления, габаритные и основательные, выполненные из нержавеющей стали или пластика.
Им противопоставлены самодельные панели, сделанные из подручного строительного материала и крепежа, приобретенного в магазине. При делении на группы используются различные стороны моделей.
Классификация #1: по способу открывания
Сантехнический люк представляет собой дверцу, которая может распахиваться, отодвигаться в сторону, откидываться или выезжать в ответ на нажим.
Распашные дверцы – это традиционный тип, характерный для большей части входных дверей, мебельных дверок и оконных рам. Они крепятся на петлях с одной стороны, легко открываются и служат достаточно долго благодаря простому устройству. Чтобы открыть люк, необходимо потянуть за ручку, которая может быть обычной или оснащенной защелкой либо замком.
Сдвижные модели напоминают обыкновенные распашные, но имеют более сложную конструкцию петель. Крепеж состоит из трех звеньев, которые позволяют двухступенчато отодвигать люк в сторону: сначала выдвинуть на себя (на 1,5-2 см), а затем аккуратно отвести в сторону.
Такие модели стали популярными, когда появилась необходимость устройства люков в труднодоступных местах: за ваннами, унитазами, биде или предметами мебели
Откидные люки устроены по простому принципу: с одной стороны находится фиксирующее крепление, с другой – поддерживающий механизм. Когда защелку открывают, дверца просто откидывается вперед, переходит из вертикального положения в горизонтальное.
Нажимные модели относят к разряду «невидимок». Их сложно заметить, так как материал облицовки люка часто совпадает с общей отделкой стен.
Чтобы получить доступ к сантехническому шкафу, необходимо слегка нажать на панель, после чего она выедет вперед. Затем существуют различные способы дальнейшего открывания – либо распахивание, либо отодвигание в одну сторону.
Выбирая люк по способу открывания, необходимо проанализировать место установки и решить, какую модель монтировать целесообразно, а какая будет вызывать затруднения в процессе обслуживания приборов или узлов.
Классификация #2: по материалу изготовления
Заводские модели можно разделить на две большие группы. К первой относятся металлические изделия, изготовленные из нержавеющей стали и оснащенные качественными креплениями.
Они представляют собой прочную раму с дверкой, которая может открываться любым из выше перечисленных способов. Большая часть предложений предназначена «под плитку», но дверки можно декорировать любыми материалами.
Во вторую группу входят пластиковые лючки. Они менее надежны, отличаются небольшим весом и легкостью монтажа. Стоимость изделий из пластика гораздо ниже. Если надежный стальной люк стоит 3,5-4,5 тыс. руб., то пластиковый аналог имеет среднюю цену 200-350 руб.
Покупка недорогого пластикового люка – выход для домашних мастеров, которые производят ремонт санузлов своими руками. Его можно закрепить саморезами, жидким гвоздями и даже герметиком
В отличие от фабричных вариантов, самодельные люки не делают из металла, хотя при изготовлении рамы нередко используют металлический профиль. Для панели люка выбирают недорогой, но прочный материал: гипсокартон, пластик, дерево. На гипсокартонные заготовки удобно приклеивать плитку, если задачей мастера является создание люка-«невидимки».
Выбирая тот или иной материал, необходимо правильно оценить его износостойкость и водонепроницаемость. Если взять обычный, а не влагостойкий гипсокартон, то он быстро утратит свои качества, начнет разбухать и крошиться. Похожий процесс происходит и с необработанной древесиной, которая со временем деформируется от лишней влаги и перепадов температуры.
Классификация #3: по степени маскировки
Этот вариант деления на группы можно назвать условной классификацией, так как четкого разграничения между двумя категориями люков нет: одни из них заметны, вторые называются «невидимками».
К первой группе относятся конструкции, выделяющиеся на фоне окружающей облицовки. Например, это белые пластиковые лючки, которые заметны благодаря и своему цвету, и материалу. Если поставить такой люк за унитазом, он сразу бросается в глаза, тем не менее, абсолютно не портит общей картины, так как сочетается с сантехприборами по цвету.
«Невидимки» — это визуально скрытые конструкции. Происходит маскировка за счет использования в облицовке стен и крышки люка одной и той же керамической плитки.
Благодаря подогнанным по элементам кафеля размерам рамы и межплиточным швам плоскость люка сливается с отделкой стен. Вследствие этого несведущему человеку сложно определить, где находится техническое отверстие.
Сложность нахождения сантехнического люка увеличивается, если у дверцы нет ручки. Такие модели обычно имеют нажимной способ открывания или снимаются с помощью присосок
Преимущество «невидимок» заключается в полном слиянии крышки люка со стеной, благодаря чему отделка стен выглядит цельной, нетронутой.
Классификация #4: по месту установки
Казалось бы, все сантехнические люки для туалета или ванной устанавливают в стене. Это распространенное местоположение, однако встречаются также потолочные и напольные виды.
Отверстия в потолке необходимы для обслуживания коммуникаций, которые находятся над подвесными конструкциями. Такие модификации точнее называть ревизионными, а не сантехническими, так как они открывают доступ к вентиляционным магистралям и электрическим проводам.
Монтаж потолочного люка осуществляется в процессе установки подвесной конструкции. Устройство его не отличается от настенных аналогов – та же распашная дверца, фиксирующаяся на защелке
Отверстия, расположенные в полу, ведут к канализационным трубам или водопроводу, который расположен ниже уровня финишного покрытия. Такое расположение коммуникаций нехарактерно для типовых разводок, но может встретиться, когда пол поднимают или создают толстое утепление (например, в частных домах или на первых этажах многоквартирных зданий).
Люки, установленные в полу или в напольных коробах, ведут к местам соединения труб, поворотам, трапам – то есть к конструкциям, которые нуждаются в обслуживании и не могут быть наглухо замурованными. Бывали случаи, когда для доступа к месту разрыва трубопровода в месте соединения отдельных элементов приходилось не просто снимать финишное покрытие, но и долбить стяжку.
Кроме того, техническими можно считать люки, вмонтированные в напольные защитные короба и экран из плитки , который находится под ванной.
Инструкции по монтажу люка
Нюансы установки, как и выбор инструмента, полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта монтажа люка – заводской модели и самодельной ревизионной конструкции под ванну.
Установка металлической модели «под плитку»
Чтобы установить скрытый люк, облицованный плиткой, потребуется перфоратор, шуруповерт, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка для разметки, губка для зачистки.
Заводская модель с металлической рамой будет монтироваться в фальшь-стену из гипсокартона, подготовленную под облицовку керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно по периметру люка необходимо сделать закладные из металлического профиля.
Последний штрих – обрамление люка пластиковым уголком. Пластик тонкий, тем не менее, еще на первом этапе, в процессе разметки и вырезания окна, необходимо учитывать его толщину. После окончания работ между пластиковой кромкой дверки и рамкой должен быть зазор не более 2 мм.
Из-за ручки и пластикового обрамления люк сложно назвать в полном смысле слова «невидимкой», однако он отлично гармонирует с облицовкой санузла
Если перегородка выполнена из пластика, то для отделки дверцы вместо плитки также используют пластик. Люк будет весить меньше, но закладные необходимы в любом случае, иначе металлическую конструкцию не закрепить.
Советы по изготовлению люка под ванну
Небольшой лючок под ванной, в месте монтажа обвязки, пригодится, когда потребуется замена пластикового сифона или устранение течи из-за разгерметизации соединений. Такой же лючок можно установить с другой стороны, но уже для создания ниши под дезинфицирующие и моющие средства.
Для работы потребуется металлически профиль, кусок гипсокартона и плитка, которой произведена отделка ванной комнаты и экрана под ванной.
Если пользоваться люком придется нечасто, швы между ним экраном можно заполнить силиконовым герметиком . Он заполнит зазор, и дверца будет выглядеть более органично и менее заметно. При необходимости застывший герметик можно прорезать строительным или канцелярским ножом.
Правила подбора размеров
Сложнее всего исправить ошибки, связанные с неправильным выбором габаритов сантехнического люка. При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте», для которого маленького окошка будет недостаточно.
Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ. Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.
Если в скрытой нише или за фальш-стеной установлен газовый нагреватель, то доступ к регулирующим частям агрегата и обвязке следует сделать максимально большим
Фабричные модели имеют типовые размеры, например, 55х45 см или 70х50 см. При выпуске люков «под плитку» производители ориентируются на популярные стандарты облицовочных элементов.
Для самостоятельно изготовленных конструкций определенных норм нет, отталкиваться нужно от размеров технического отверстия и возможностей создания функционального люка из подручных материалов.
Монтаж ревизионных люков проводится во время ремонтных работ. Если вы привыкли самостоятельно производить облицовку стен или пола, обустроить технический шкаф с удобной дверцей не составит труда. Выбор фабричных моделей достаточно велик, но при желании можно смастерить аккуратный лючок самостоятельно, используя гипсокартон, плитку или пластиковые панели.
Ревизионный люк для ванной: какой лучше?
Ревизионный люк-невидимка в ванной комнате и туалете нужен для удобного и быстрого доступа к канализационным, водопроводным, электрическим коммуникациям и узлам для их обслуживания или замены. Правильно выбранная конструкция хорошо выполняет свои функции и не портит интерьер, поскольку полностью сливается с общей отделкой. Рассказываем, каким должен быть потайной люк для ванной комнаты, на какие параметры обращать внимание при выборе и каковы особенности существующих видов ревизии.
Требования к скрытому люку
Несмотря на простоту устройства смотрового портала, изделие должно отвечать нескольким требованиям:
- прочность и точность соединения элементов, независимо от габаритов и веса;
- герметичность:
Если изделие не соответствует этим требованиям, то скрытые механизмы быстро выходят из строя, теряется эстетичность облицовки.
Параметры выбора «невидимки» для ванной
При выборе смотрового портала ориентируйтесь на основные параметры:
- место установки;
- вид отделки;
- материал;
Далее – подробнее о каждом параметре.
Место монтажа
Сантехнический короб устанавливают в технологический бетонный, каменный, кирпичный или гипсокартонный проем. Чаще всего – в стену, чтобы скрыть отопительные трубы, водопроводные узлы, счетчики, вентили и прочие инженерные коммуникации.
Однако иногда «невидимку» монтируют и в потолок – для обслуживания подвесного оборудования: вентиляционных магистралей и электрической разводки. Потолочные модели очень легкие.
При выборе места монтажа ориентируйтесь на расположение главных коммуникаций и узлов, которые подлежат регулярной ревизии. И помните, что даже в небольшой комнате можно установить несколько порталов, если в этом есть необходимость.
Отделка
Важно, чтобы установленный портал сливался с общей облицовкой комнаты. Поэтому выбирайте модели с учетом оформления санузла: под покраску, под обои, под плитку.
Также стоит учесть способность петель выдерживать тяжесть отделочных элементов, при этом не снижая функциональность ревизии и не сокращая срок ее эксплуатации. Чем крупногабаритнее изделие, тем большая нагрузка на дверцу.
Поэтому если собираетесь облицовывать ревизионный люк под плитку тяжелыми материалами – гранитом, камнем, мрамором, – выбирайте специальный усиленный короб.
В классическом белом цвете часто оставляют ревизионный пластиковый люк, особенно если в комнате преобладает светлая цветовая гамма.
Материал
Конструкционно ревизия делится на две основные части: рама и дверца.
Рамы чаще всего изготавливают из стали и алюминия. Алюминиевые рамы легкие и совершенно не портятся от воздействия влаги. Хороши для монтажа в фальшстену или гипсокартонную перегородку. Поэтому если вам нужно установить портал под ванну или раковину, такой вариант подойдет идеально. Ревизионный металлический люк из стали тяжелый, но очень прочный и надежный. Устанавливают такие модели в бетонные и кирпичные стены. Антикоррозионные свойства немного хуже, чем у алюминиевых, поэтому лучше устанавливать их в просторных ванных, подальше от источников влаги.
Каркас двери изготавливается из того же материала, что и рама, а вот ее наполнитель – из влагостойкого гипсокартона (ГКВЛ). Он не размокает, и его можно облицовывать любой отделкой.
Особняком стоит пластиковый лючок, который полностью сделан из полимерных материалов. Он очень простой, легкий, недорогой, подходит для помещений с повышенной влажностью.
Тип уплотнителя
Уплотнитель – это элемент, который устанавливается по периметру рамы и обеспечивает пыле-, влагозащиту скрытых коммуникаций.
Вот какие бывают уплотнители:
Если смотровой короб будет вмонтирован в месте, куда регулярно попадает вода, то обязательно стоит выбирать модель с уплотнителем или установить его самостоятельно.
Способ открытия
Скрытые люки по типу открывания бывают:
- Распашные. Открываются на себя и в сторону, т.е на 180°. Конструкция простая, практически не имеет ограничений по размеру – это касается высоты и ширины в закрытом положении. В открытом дверь занимает довольно много места, поэтому распашная модификация подойдет для просторной комнаты. В большинстве случаев для фиксации дверцы используются нажимные, поворотные или пружинные механизмы. Пластиковые лючки этого вида часто оснащают небольшим замком с ключом.
- Сдвижные (раздвижные). После нажатия дверца выдвигается вперед, затем сдвигается влево или вправо вдоль стены. Сдвижные конструкции компактны – занимают минимум пространства даже в открытом виде. Их можно устанавливать в небольших санузлах и в зонах, куда ограничен доступ: под раковиной, за стиральной машиной, за унитазом, за мебелью.
При подборе определенного типа открывания учитывайте размеры помещения, наличие мебели и других препятствий, собственные предпочтения.
Габариты
Размеры модели определяются на основании нескольких факторов:
- Цель монтажа. Если портал необходим для регулярного снятия показаний счетчиков, включения или перекрытия вентилей холодной и горячей воды, то достаточно установить модель небольших размеров, например, 150 мм×150 мм. Для полноценного технического обслуживания и проведения ремонтных работ большого узла коммуникационных систем лучше предпочесть изделие побольше – от 300 мм×300 мм. А если короб скрывает крупную технику – бойлер, распределитель, кондиционер, – то лучше, если он будет крупногабаритным – от 500 мм×500 мм.
- Размер технологического проема. Невидимка по габаритам должен совпадать с технической нишей, в которую его устанавливают. Но это требование не категорично, поскольку нишу всегда можно уменьшить или увеличить. Для этого используют бетонный раствор, кирпичи, металлопрофиль, деревянные брусья, монтажную пену. Стандартные изделия – одностворчатые, открывающиеся горизонтально, реже вертикально. Однако если ширина проема превышает 700 мм, то лучше выбрать двустворчатую модель. Их изготавливают на заказ. Особенности двустворчатых модификаций: рама с горизонтальным распашным или сдвижным механизмом открывания; две двери одинакового, иногда разного размера; прямоугольная форма. Двустворчатые изделия будут уместны в больших санузлах.
- Габариты плиточных элементов для облицовки. Если плитка уже куплена, то при выборе конструкции обратите внимание на несколько моментов. Первый: раскладка керамики, камня или мрамора должна быть такой, чтобы на двери были только целые элементы, без подрезки. Второй: допустимо, чтобы плитка выступала за границы дверной плоскости на 10-50 мм, но при открывании она не должна цепляться за отделку стены. При этом есть условие: при укладке минимум 60% площади каждой плитки должно быть приклеено к поверхности дверцы.
Ассортимент смотровых коробов для ванной большой, поэтому для каждой ниши найдется подходящая модификация. Важно при выборе изделия учитывать зону монтажа конструкции, ее материал, в том числе уплотнитель, уместный механизм открывания дверцы, спланировать размеры проема, люка и определиться с облицовкой. Не экономьте и отдайте предпочтение конструкции с прочной рамой и качественной фурнитурой.
Сантехнические и другие ревизионные люки для ванной
Трубы в ванной не должны находиться на виду. Поэтому их прячут в специальных нишах или маскируют при помощи декоративных панелей. Но важно помнить одно из основных правил уютного и безопасного жилья – доступ к инженерным сетям должен быть максимально удобным. Для этого и устанавливаются ревизионные люки. Они позволяют:
- • в любой момент снять показания счетчика воды;
- • перекрыть горячую либо холодную воду в случае аварии, для замены смесителя или других работ;
- • при необходимости демонтировать сам счетчик для ремонта или обслуживания;
- • добраться до труднодоступных мест внутри вентиляционных шахт;
- • быстро найти место прорыва водопровода и не допустить затопления своей квартиры и соседей снизу.
- • Открытой установки. Имеют металлические или пластиковые дверцы, которые можно оставить в заводском виде, а можно перекрасить. Но при любом способе декорирования замаскировать их не удастся, поэтому такой вариант более приемлем для производственных и общественных помещений.
- • Скрытого монтажа (невидимки). Выпускаются под покраску и под плитку. Устанавливаются в гипсокартонные конструкции, кирпичные, бетонные, гипсовые стены. Состоят из плоской или объемной рамки и дверок, отделанных так же, как и стена. Их контур маскируется за счет минимального зазора между ними и рамой, специальных фасок, имитации межплиточного шва и проч.
- Распашные – с дверцей, открывающейся наружу. При покупке важно внимательно осмотреть механизм крепления и убедиться, что он прочный и надежный.
- Сдвижные – не требуют много места для открытия, позволяют сделать люк практически незаметным.
- Со съемной (откидной) дверцей, не оснащенной петлями. Незаменимы в труднодоступных местах, где полностью отсутствует возможность распахнуть или сдвинуть дверцу.
- Двухдверные используются для больших ревизионных отверстий. Такая конструкция позволяет избежать провисания двери, а также обеспечивает свободный доступ к инженерным сетям.
Люк не должен быть закрыт мебелью, зеркалом, душевой кабиной. С другой стороны, возникает вопрос: как в таких условиях сделать его незаметным, гармонично вписать в интерьер санузла?
1. Виды ревизионных люков
Пригласите помощника. Вдвоём эту работу выполнять значительно легче.
2. По типу открывания дверцы ревизионные люки бывают:
По механизму открывания-закрывания люки бывают нажимные и на присосках. Первые считаются более надежными и практичными, поскольку присоски нормально функционируют исключительно на гладкой поверхности, а для их эксплуатации требуются определенные навыки.
3. По месту установки
Настенные – наиболее популярный вариант, позволяющий организовать доступ к инженерным коммуникациям и счетчикам. Потолочные устанавливаются преимущественно для ревизии систем вентиляции. Выбирать их нужно наиболее тщательно. Во-первых, сам люк должен быть легким (из пластика или гипсокартона). Дверца должна прилегать максимально плотно, чтобы исключить самопроизвольное открывание. Многие модели имеют дополнительную страховочную систему.
Напольные применяются для доступа к трубам и обслуживания теплого пола. Такой люк должен быть очень прочным, выдерживать вес человека. Замаскировать его сложнее, чем настенный: не всегда удается сочетать его с напольным покрытием. При монтаже важно учитывать направление, в котором открывается дверца.
Важный совет: внимательно выбирайте герметики для обработки места стыка люка и поверхности, в которую он монтируется. При плохом качестве состава есть риск появления в помещении сырости и проникновения посторонних запахов.
Люк ревизионный 318х418 мм под плитку пластиковый ERA
Люк ревизионный 318х318 мм под плитку пластиковый ERA
Люк ревизионный 218х218 мм под плитку пластиковый ERA
Люк ревизионный 168х218 мм под плитку пластиковый ERA
Люк ревизионный 168х168 мм под плитку пластиковый ERA
Люк ревизионный 200х300 мм под плитку алюминиевый Практика
Люк ревизионный 200х400 мм под плитку алюминиевый Практика
Люк ревизионный 600х600 мм под плитку алюминиевый Практика
Люк ревизионный 400х400 мм под плитку алюминиевый Практика
Люк ревизионный 400х600 мм под плитку алюминиевый Практика
4. Какие материалы используются?
Люки открытой установки изготавливаются большей частью из пластика. Он легкий, достаточно прочный, влагостойкий, легко моется с помощью бытовых средств. Главный недостаток таких изделий – то, что практически все они белого цвета и со временем, как правило, желтеют. Самое слабое место – пластиковая защелка.
Люки открытой установки из металла намного прочнее. Считается, что покрывающая их порошковая краска защищает изделие от коррозии. Тем не менее специалисты не рекомендуют монтировать их в помещениях с повышенной влажностью.
Люки скрытой установки состоят из металлической, нередко алюминиевой рамы, заполненной влагостойким гипсокартоном, который отделывается так же, как и стена, или служит основой для плитки.
Большинство люков имеют форму прямоугольника, квадрата или круга. Но при желании можно найти дизайнерскую модель в форме трапеции, овала или другой фигуры.
Для установки люка используются металлические крепежные изделия или качественный клей. Экономить на креплении не стоит, оно должно быть максимально прочным и надежным.
