Установка кассетных кондиционеров: технологические правила монтажа бытового «кассетника»

Кассетный кондиционер ─ техника высокопроизводительная, обладающая современным дизайном и низкими шумовыми характеристиками. Это идеальный вариант для кондиционирования воздуха, но установка кассетных кондиционеров возможна только в том случае, если помещение имеет подвесной потолок и соответствующие габариты.

В статье мы расскажем об эксплуатационных возможностях кондиционеров кассетного типа. Ознакомим с правилами монтажа этой техники.

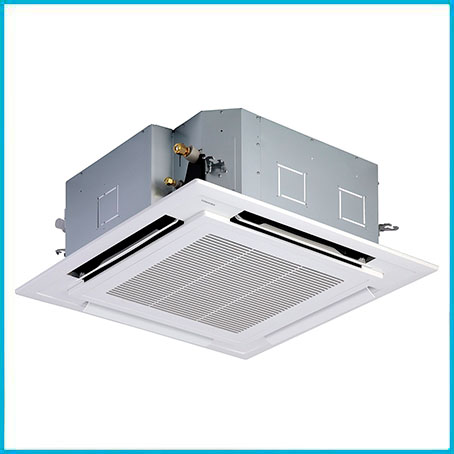

Конструктивные особенности «кассетника»

Кассетный кондиционер, хотя и является разновидностью сплит-системы, но отличается от остальных типов специфическим устройством внутреннего модуля. Преимущественно он имеет форму квадрата и создан для встраивания в подвесную потолочную конструкцию.

Под задачу монтажа кондиционера кассетного типа в потолок заточены все его параметры:

внешняя панель имеет размеры около 50х50 см;
глубина, от 20 до 35 см, совпадает с соответствующими параметрами подвесного потолка — стандартным размером ячейки и расстоянием от поверхности полотна до потолочного перекрытия.

Кондиционер может работать как в режиме охлаждения, так и обогревать помещение в случае необходимости.

Встроенный в подвесной потолок, кассетный кондиционер выглядит как жалюзи. Сквозь них и происходит охлаждение. Используют его преимущественно в помещениях большой площади

Наружный модуль укомплектован компрессором и конденсатором. Во внутренней части имеется испаритель и дренажная система.

Преимущества кассетного кондиционера

Конструктивно «кассетник» устроен так, что охлажденный воздух выдувается в 4 стороны. В то время как настенный аналог охлаждает сравнительно небольшие помещения, кассетный кондиционер может накрыть достаточно большую площадь.

Кроме большой зоны покрытия, эта практичная техника имеет ряд других плюсов:

Эстетичность. Внутренние блоки остаются невидимыми, поскольку находятся за подвесным потолком. Скрытый монтаж не меняет интерьер помещения, что позволяет использовать такую климатическую технику в представительских помещениях, офисах.
Почти полное отсутствие шума при работе. Вентилятор, встроенный в агрегат, создает естественную циркуляцию воздушных масс, не устраивает завихрений, эффективно качает воздух.
Максимальный охват помещения. Поскольку теплый воздух скапливается в зоне нахождения кондиционера, температура в помещении будет уменьшаться постепенно в направлении сверху вниз.
Удобное регулирование воздушного потока. При помощи поворотных планок можно направлять струи воздуха по своему усмотрению.

Кассетные системы кондиционирования крупных помещений управляются не только переносными пультами ДУ, но и путем установки стационарных щитков, подключенных к электросети здания.

Установку кассетного кондиционера следует планировать до выполнения ремонта в помещении. При этом необходимо присутствие натяжной конструкции с межпотолочным пространством 15-30 см

Многие кассетные системы имеют дополнительные функции. Они могут осуществлять обогрев помещения, ионизацию и увлажнение воздуха. Для возможности полноценной координации работы кондиционеров можно установить единую систему климат-контроля.

Монтаж кассетного кондиционера

Монтаж в новостройках и в помещениях иного рода идентичен. Хотя и есть некоторые нюансы, но в общем технология схожая.

При выборе сплит-системы кассетного типа нужно помнить, что ее размер имеет значение. Глубокий корпус может не поместиться в узкий зазор между потолочным перекрытием и подвесным полотном

Весь процесс можно условно разделить на несколько этапов:

монтаж блоков — наружного и внутреннего;
прокладка воздуховодов и линии электропитания;
монтаж щита управления, если установка кондиционера выполнена на крупном объекте;
тестирование, наладка.

Установку кондиционера нужно выполнять с учетом климатических условий региона. Если в воздухе содержатся агрессивные вещества, они могут негативно повлиять на работу устройства, поэтому дополнительно потребуется установка воздушного фильтра.

Негативное воздействие на кассетный кондиционер может оказать высокочастотное оборудование, установленное поблизости. Оно может сработать как барьер на пути индуктивного тока, который должен функционировать в двигателе кондиционера

Гарантией успешной работы кондиционера является соблюдение всех правил монтажа внешнего блока и внутреннего модуля:

Проводка должна иметь такую толщину, чтобы переносить высокие нагрузки.
В промышленных помещениях, в воздухе которых присутствуют испарения кислот, других токсических и горючих веществ в больших концентрациях, любые кондиционеры монтировать не рекомендуется.
Нельзя устанавливать кассетные кондиционеры в местах, где возможен их контакт с техническими маслами.
Помещение по высоте не должно быть меньше 2,6 м.
Потолок должен быть прочным и максимально горизонтальным.
Агрегат нужно заземлить полностью как контур, так и основу из металла.
В зоне установки кондиционера по завершении работ не должно оставаться никаких препятствий.
Между корпусом кондиционера и крайними точками отверстий зазоры должны быть одинаковыми.

Порядок установки блоков кондиционера значения не имеет, но пока он не окажется на месте монтажа, распаковывать его не рекомендуют. Наиболее эффективно «кассетник» работает, когда внутренний модуль установлен по центру потолка.

Монтаж внутреннего блока

В большинстве случаев в комплекте с кондиционером идет его образец из картона с идентичными размерами. Но даже если он отсутствует, нужно выполнить его самостоятельно. Он пригодится в качестве шаблона для разметки.

Площадка для расположения кондиционера зависит от мощности. Стандартный размер 600х600 мм либо 1200х60 мм. Наружная панель наделена красивым дизайном

Прежде чем приступить к креплению внутренних кассетных блоков кондиционеров к потолку, нужно сначала начертить контур на полу, а затем перенести его на потолок. Далее в профиле потолка делают небольшой надрез. Если навесная конструкция вибрирует, в потолок наклеивают кусок пенопласта.

Далее намечают места крепления модуля, сверлят отверстия в отмеченных местах на глубину около 50 мм диаметром 12 мм и вставляют в них шпильки. На каждую шпильку накручивают гайку, шайбу и еще одну гайку. После этого внутренний модуль поднимают наверх, заводят шпильки в предназначенные для них пазы, наживляют гайки.

Блок для внутреннего монтажа устанавливают таким образом, чтобы он зашел заподлицо поверхности потолочного полотна. Это получится в том случае, если расстояние между капитальным и подвесным потолком идентично глубине погружения корпуса «кассетника».

Горизонтальность плоскости контролируют уровнем. Если упустить эту процедуру, дренажная жидкость внутри модуля будет вытекать и капать на голову. Когда условие ровности плоскости соблюдено, хорошо затягивают гайки. Расстояние между модулями агрегата замеряют, чтобы впоследствии проложить фреоновую магистраль.

На следующем этапе обрезают магистраль. Эта операция требует большой точности, вплоть до миллиметра. Ошибка с размером многое усложнит. Недостаточная длина — это дополнительные финансовые вложения. Большее количество можно спрятать в межполочном пространстве.

Так как внутренний блок кондиционера расположен в подвесной потолочной конструкции, это позволяет сэкономить место на стене, а главное, не испортить интерьер

Для отрезки магистрали больше всего подойдет дисковый труборез. Нельзя обрезать ножовкой по металлу либо болгаркой. Эти инструменты могут оставить металлическую стружку, а ее присутствие впоследствии отрицательно скажется на работоспособности кондиционера.

Срез старательно зачищают посредством напильника или наждачной бумаги, стружку вытрушивают. Отверстие, образовавшиеся в результате распила трубы, закрывают скотчем или изолентой, саму трубу утепляют.

Под потолком крепят шпильки с крючками для фиксации фреонового трубопровода. Если нужно изменить геометрию трубы, применяют трубогиб, но перед этим разрезают и немного отодвигают изоляцию. Завершив процедуру, поверхность потолка заклеивают обратно.

В случае необходимости наращивания трубопровода, применяют специальный развальцовщик, увеличивающий внутреннее сечение трубы до соответствия его внешнему. Подгоняют размер постепенно — делая около трех проходок, каждый раз увеличивают размер цанги. В противном случае, может лопнуть патрубок.

Шланги подводят к отверстиям внутреннего модуля, откручивают гайки фиксации и надевают их на трубки. Торцы очищают при помощи напильника, пылесосом собирают стружку. Используя развальцовщик, расширяют диаметр патрубка, чтобы он охватил сопло внутреннего блока. Трубку зажимают, фиксируют гайкой с применением ключей. Один из них удерживает сопло, а второй закручивает гайку.

Если гайки затянуть неравномерно или недостаточно, появится возможность утечки влаги в помещение. Если кондиционер неплотно прилегает к потолку, зазор устраняют путем подтяжки гаек на шпильках

Место стыковки утепляют, стягивают хомутами. Далее снимают воздухозаборную решетку и на время откладывают ее в сторону. Затем вынимают 4 угловые заглушки, находят мотор, при помощи которого осуществляется движение жалюзи. Эта позиция должна обязательно совмещаться с точкой подключения фреоновой магистрали.

Фиксируют накладку в зоне скобок на блоке, осторожно шевелят последний, чтобы он точно попал в отверстие. При помощи уровня выставляют облицовку, возвращают на место воздухозаборную решетку, закрепляя ее по бокам заглушками.

Применение агрегатов ограничивается высотой установки кассетного кондиционера, т.к. в квартире с высотой потолка 2,5 м их монтировать нельзя. Исходя из этого требования, рекомендуется применять «кассетники» в помещениях, высота которых не ниже 3 м.

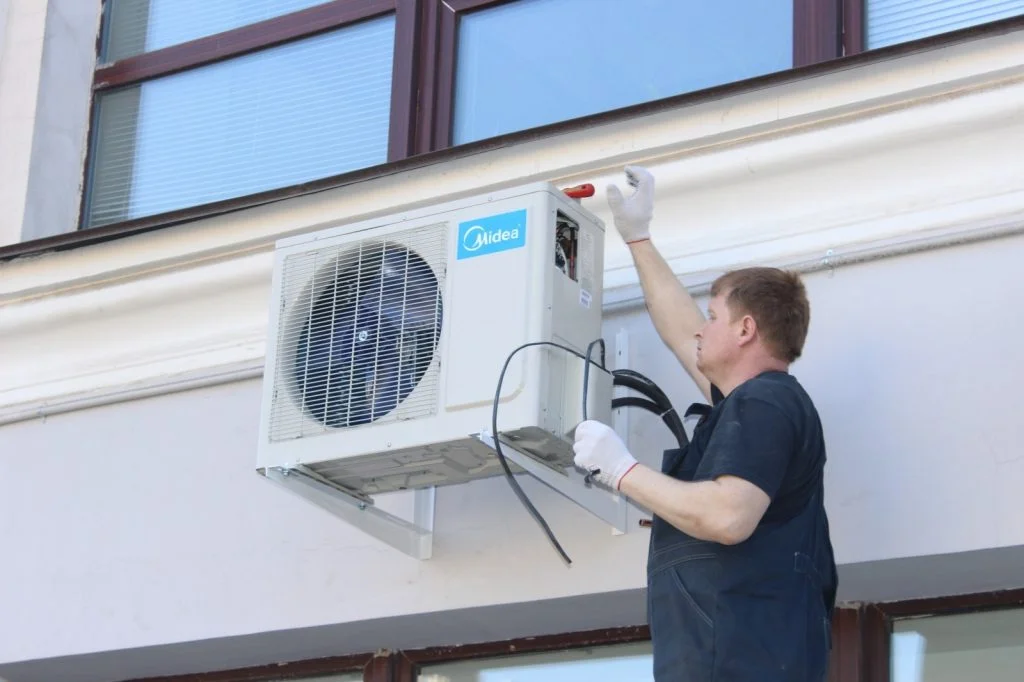

Установка уличного блока

Монтаж уличного блока возможен при соблюдении некоторых моментов:

жесткость поверхности, предназначенной для монтажа;
отсутствие преград на пути выхода воздушного потока;
наличие металлических пластин для защиты блока от сильного порывистого ветра;
максимально близкое расстояние между блоками;
учет разницы между геометрическим центром блока и его центром массы.

При перемещении блока нельзя наклонять его более чем на 45⁰. Категорически запрещается класть модуль на бок.

Уличный блок монтируют на опорную поверхность из кирпича либо бетона. При этом соблюдают правила крепления и действующие нормы, а также учитывают массу агрегата

В случае, когда выбран вариант «напольной» фиксации внешнего блока, под него необходим собственный бетонный фундамент, иначе конструкция не сможет сопротивляться порывам ветра. Крепление выполняют посредством кронштейна для кондиционера.

После этого в помещение заводят трубопровод для отвода хладагента от конденсатора. Главное, обеспечить минимум потерь холода на отрезке магистрали от внешнего к внутреннему блоку.

Место установки следует выбрать так, чтобы на модуль не наметало снег, листву. Когда кондиционер будет работать на обогрев, конденсат, выводящийся из наружного блока, не должен причинять неудобств.

Нюансы монтажа трубопровода и дренажной системы

Для увеличения срока эксплуатации кондиционера необходимо учесть несколько нюансов:

Нельзя превышать длину магистрали, предназначенной для циркуляции хладагента.
Более 15 изгибов на трубопроводе допускать нельзя. Недопустимы изгибы более 90⁰ и радиусом больше 9-10 см.
После монтажа раструбов требуется обязательная вакуумная прочистка контура от лишнего воздуха, пыли, влаги. Для этого по внешнему контуру к насосу подключают клапан. Во время процедуры следует визуально проверить на целостность все трубки.
Чтобы полностью удостовериться в целостности системы, стыки можно покрыть мыльным раствором после заполнения трубок фреоном.

Если необходимо, систему дозаправляют хладагентом. Заправка требуется, когда трубопровод в одном направлении имеет длину большую 8 м.

Идеальный вариант отвода конденсата, когда он не капает на головы прохожих, а уходит в канализацию. Сделать это можно только на стадии строительства или капремонта здания

Работа по установке дренажной системы начинается с подсоединения пластиковой трубы к дренажному насосу внутреннего блока. Ее надевают на патрубок и закрепляют посредством хомута. Далее, трубу протягивают к месту слива. Обычно внешний диаметр трубы составляет 37-39 мм, внутренний ─ 32 мм.

Прокладку выполняют под небольшим наклоном — на каждый метр квадратный буквально несколько сантиметров. В целом наклон равен максимум 30⁰, ─ подъем не более 20 см. Отработка должна выходить из кондиционера самотеком и ни в коем случае не возвращаться в сборник.

Другой конец дренажной трубы погружаться в жидкость не должен. Для проверки работоспособности системы дренажа, в специальное отверстие заливают воду и включают кондиционер в режиме охлаждения. В этой ситуации покажет свою работу насос и водосток.

Подключение кондиционера к электросети

Особенностью схемы подключения кассетного кондиционера является то, что подсоединять его можно только к индивидуальному автомату. Если в общей проводке нет стабилизатора напряжения, целесообразно добавить в схему этот элемент.

Провода от испарителя кондиционера кассетного типа подключают к соответствующим контактам наружного модуля. С внутренней стороны крышки производители, как правило, размещают схему, что значительно упрощает процесс

Как внутренний, так и внешний блоки нужно заземлить. Впоследствии заземление будет объединено в единый контур. В случае возникновения необходимости удлинителя, для него нужен кабель такого же типа и сечения.

Следует учесть, что с холодильными трубопроводами либо запорными клапанами провода не должны пересекаться. В силовом контуре должны обязательно присутствовать предохранители.

По завершении установки, нужно нажать на пульт управления и запустить агрегат в режиме тестирования. Следует прислушаться, как работают двигатели в блоках. Если присутствуют посторонние звуки, дребезжание или вибрация, агрегат нужно выключить и искать причину неполадок.

Выводы и полезное видео по теме

Опыт установки внутреннего блока «кассетника» в этих двух видео-роликах:

Вторая часть руководства:

Как подключить трубопроводы и электропитание к кассетному кондиционеру, узнаете из этого видео материала:

Монтаж кассетных кондиционеров, как правило, выполняют мастера из сервисной службы. Это объясняется как сложностью крепления, организации воздушных коммуникаций, так и необходимостью наладочных работ. Последние требуют определенного опыта, поскольку в конструкции оборудования присутствует множество узлов, в т.ч. электроника и автоматика.

Расскажите о том, как устанавливали кассетный кондиционер в вашем офисе или загородном доме. Не исключено, что ваши рекомендации очень пригодятся посетителям сайта. Пишите комментарии, пожалуйста, в находящейся ниже блок форме, задавайте вопросы и публикуйте фото по теме статьи.

Монтаж кассетных кондиционеров (3 товара в категории)

Для монтажа кассетной сплит-системы применяются такие же расходные материалы, как и при монтаже кондиционеров настенного типа. Самое главное отличие – забор воздуха в кассетном кондиционере происходит в центральной части аппарата, а раздается он во все стороны. Именно поэтому, монтаж такой сплит-системы необходимо проводить в центре комнаты. Зачастую такие устройства используются для охлаждения больших помещений (банков, офисов, супермаркетов и т.д).
Трасса прокладывается с помощью стандартного способа, за исключением некоторых моделей, в которых длина фреонопровода допускается до 50 м.п. Чаще всего, это производители из Японии.

Способы крепления кассетного кондиционера к потолку

Кассетная сплит-система крепиться к потолку с помощью четырех шпилек. Зачастую используют шпильки М8. В зависимости от увеличения веса, необходимо увеличивать и диаметр шпилек. Таким образом, вы сможете исключить вибрацию во время работы кондиционера. Сам процесс крепления аппарата к потолку происходит в соответствии с разметкой.
Прежде чем устанавливать кассетную сплит-сисему, нужно обязательно определиться с высотой внутреннего блока . У разных производителей разные параметры высоты, которые могут сильно отличаться.

Производим монтаж кассетных кондиционеров следующих производителей

Наши клиенты – это успешные компании и производства, которые доверили нам поставку и монтаж климатического оборудования, а также заботу о комфорте микроклимата в своих помещениях:

Монтаж кассетных кондиционеров

Для того чтобы создать в помещении комфортные условия, в настоящее время
выпускается большое разнообразие моделей различных кондиционеров.
Одним из них являются сплит-системы кассетного типа, которые
подходят не только для квартиры, но и для магазинов, кафе и ресторанов.

Заказать услугу Задать вопрос

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Сплит-системы кассетного типа – лучший выбор кондиционера для предприятия

Выбор такого типа кондиционеров для подобных заведений с большим количеством холодильного оборудования, которое выделяет дополнительное тепло, является вполне обоснованным. Использование настенных кондиционеров даже высокой стоимости не сможет создать в помещении оптимальную температуру, так как их мощность не предусмотрена для такой нагрузки. Кондиционер кассетного типа стоит устанавливать в центре помещения в подвесном потолке, что сохраняет дизайн и обеспечивает необходимую комфортную температуру во всем помещении.

Устройство кассетного кондиционера позволяет распространять воздушный поток во всех направлениях. Также он предусмотрен для использования на больших площадях и благодаря возможности забора воздуха с улицы через внешний блок происходит постоянный воздухообмен в помещении.

Особенности сплит-системы кассетного типа

В ней имеется два блока. Внутренний блок устанавливается на потолке в помещении (желательно наличие подвесного потолка, который скрывает воздуховоды, ведущие к наружному блоку), а внешний на стене здания. Мощность этих моделей составляет 2-15,5 кВт, а охлаждаемая площадь помещения может составлять 140 квадратных метров.

Кондиционер имеет функцию охлаждения и обогрева, возможна регулировка направлений воздушного потока.

Особенностью кассетных сплит-систем считается подача холодного воздуха в нижнюю часть внутреннего блока. Вентилятор, установленный в кондиционере, через жалюзи распространяет охлажденный воздух вдоль потолка, что позволяет ему перемешиваться с теплым воздухом и равномерно устанавливать в помещении необходимую температуру.

Особенности установки кассетной сплит-системы

Кассетные кондиционеры могут иметь различные размеры в зависимости от их мощности. Для их установки требуется наличие навесного потолка. Межпотолочное пространство может составлять 25-40 см, а если потребуется более мощный кондиционер, то возможно и большее расстояние.

Площадь для размещения кондиционера зависит от его мощности. Стандартные размеры кондиционеров 60×60 см или 120×60 см. Площадь помещения может быть любой. Внешняя панель внутреннего блока кассетной сплит-системы имеет очень красивый внешний вид, поэтому это устройство совершенно не портит декор помещения.

Причины для выбора кассетной сплит-системы

Этот кондиционер благодаря своей мощности может поддерживать необходимую температуру воздуха в большом помещении. Размещение внутреннего блока и воздуховодов в подвесном потолке позволяет сэкономить место на стене и не испортить дизайнерское оформление.

Особенности кондиционеров кассетного типа

Этот тип кондиционеров требует наличия подвесного потолка, причем пространство не должно быть менее 25 сантиметров. Высота потолка в помещении не должна составлять менее трех метров. При установке внутреннего блока в подвесной потолок следует соблюдать точность, чтобы кондиционер не нарушил целостность потолка. Для правильного распределения охлажденного воздуха нужно продуманно настроить воздухораспределительные направляющие. Уровень шума, который создается при работе кондиционера, зависит от материала и формы изготовления воздухораспределительных пластин.

Читайте также:

Что такое теплоноситель?

Кондиционеры кассетного типа являются идеальным и недорогим вариантом для поддержания комфортной температуры в офисе, в магазине, кафе или ресторане. Это увеличит посещаемость заведения посетителями, что в свою очередь повысит его прибыльность.

Вы можете заказать в компании ЛКГ срочную установку кассетных потолочных кондиционеров опытными сертифицированными мастерами по выгодной цене. Мы справимся с любыми нестандартными ситуациями!

Прайс-лист на монтаж кассетных кондиционеров в Москве

Монтаж Вашего кассетного кондиционера

Вид установки	Единица измерения	Цена
Стандартная установка Вашего кассетного кондиционера	шт	от 25 000 руб.

Монтаж кондиционера, купленного в LKG Стоимость монтажа в период с 01.06.2021 по 31.08.2021 уточняйте у менеджера.

Наименование услуги	Ед. измерения	Цена для Физ.лица	Цена для юр.лица без НДС	Цена для юр.лица с НДС
Стандартные услуги
Стандартный монтаж настенной сплит-системы (2 — 2,5 кВт)	шт	21 750,00	23 925,00	28 275,00
Стандартный монтаж настенной сплит-системы (3,5 — 4,2 кВт)	шт	24 000,00	26 400,00	31 200,00
Стандартный монтаж настенной сплит-системы 18 (5 кВт)	шт	29 250,00	32 175,00	38 025,00
Стандартный монтаж настенной сплит-системы 21 (6 кВт)	шт	31 500,00	34 650,00	40 950,00
Стандартный монтаж настенной сплит-системы 24 (7 кВт)	шт	36 600,00	40 260,00	47 580,00

* В установку кассетного кондиционера «под ключ» входят как монтажные работы и расходные материалы, так и само оборудование. При этом нет никаких «подводных камней» — Вы сразу можете оценить стоимость предстоящих работ — не будет никаких дополнительных переплат. Если Вы закажете у нас установку канального кондиционера «под ключ», у Вас дома или в офисе всегда будет прекрасный климат.

Монтаж кассетного кондиционера

Нужно произвести монтаж кассетного кондиционера, уже приобрели или хотите купить у нас с установкой? Отлично, вы попали куда нужно, мы с радостью и профессионализмом поможем установить кассетный кондиционер.

Установка кассетного кондиционера • преимущества

Как правило установка кассетного кондиционера чаще всего происходит в помещениях где еще не окончен ремонт, так как установка кассетного кондиционера предполагает размещение за потолочным пространством. В связи с этим фактом, по окончании работ, внутренний блок практически не видно. Виднеется только панель, через которую и происходит распределение воздушного потока. Осуществляется раздача воздуха при помощи четырех или двух поточные жалюзи. Чаще всего производится установка кассетного кондиционера с четырьмя жалюзи.

Монтаж кондиционеров кассетного типа • Нюансы

Монтаж кондиционеров кассетного типа выполняется с применением всё те же расходных материалов которые используются при монтаже настенных сплит-систем. Существенным отличием является способ установки внутреннего блока. Забор воздуха происходит в центре устройства, а раздача направлена во все стороны. Поэтому монтаж кондиционеров кассетного типа выполняется в центре помещения. Эта особенность помогает охлаждать большие площади. Как правило, это офисные помещения, банки и большие квадратные комнаты.

Прокладка трассы реализуется стандартным способом, но некоторые мощные модели допускают длину фреонопровода до 50 м.п. Как правило это японские производители. Отметим, что для инверторных моделей не требуется установка зимнего комплекта, так как они способны работать в отрицательные температуры. Приятным дополнением так же является наличие дренажной помпы в стандартной комплектации.

Крепление кассетного кондиционера к потолку • способы

Крепление кассетного кондиционера к потолку осуществляется на четыре шпильки. В большинстве случаев используются шпильки М8. С увеличением мощности (веса), крепление кассетного кондиционера к необходимо усиливать, используя шпильки большего диаметра. Это поможет исключить вибрацию при работе. Крепление кассетного кондиционера к потолку необходимо выполнять с учетом разметки будущего потолка, обрешетки или грильято.

Перед тем как установить кассетный кондиционер, важно заранее согласовать высоту самого внутреннего блока. У производителей параметр высоты может существенно отличаться. Заранее согласованные размеры помогут избежать несовпадения высот от запланированного уровня.

Схема монтажа кассетного кондиционера

Монтаж кассетных кондиционеров • цена в Москве

Цена на монтаж кассетных кондиционеров складывается из нескольких параметров. Первый это хладо производительность кондиционера. Чем больше прибор выдаёт кВт мощности, тем больше его габариты и вес. Второй фактор это протяженность медных труб. Чем длиннее трасса, тем выше цена расходного материала. Для того что бы узнать более подробную цену на монтаж кассетного кондиционера лучше всего заказать бесплатный выезд нашего замерщика. Специалист быстро и без труда определит объём работ, на основании чего вы сможете получить подробное предложение. Подчеркнём не мало важный факт, что на монтаж кассетного кондиционера, цена в Москве и цена в Московской области, разниться не будут.

Скидки на монтаж кассетной сплит-системы

Для нас монтаж или демонтаж кассетного кондиционера в Москве, это простая задача, которую мы выполняем с автоматической точностью и стабильным качеством. Ведь основной нашей целью является удовлетворение запросов наших клиентов. Обращайтесь к нам и мы с радостью удовлетворим ваши запросы, а так же дадим хорошую скидку!

Монтаж (установка) кассетных кондиционеров (сплит-систем)

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Установка кассетных кондиционеров производится в коммерческих и офисных помещениях в потолочном пространстве с целью равномерного распределения воздушных потоков в 4 стороны или по кругу. Стоимость монтажных и дополнительных услуг внутри.

Кассетные кондиционеры – современная климатическая техника, предназначенная для поддержания здорового микроклимата внутри помещения.

Отличительная особенность кассетных кондиционеров – компактный внутренний блок монтируется в конструкцию подвесного потолка.

В комнату выходит только аккуратная, декоративная решётка. Воздушные струи направлены в разные стороны. Их включают в разных режимах: одновременно для быстрого охлаждения/нагрева помещения, или, поочерёдно, для экономии электроэнергии.

Общие правила установки кондиционеров

· Устанавливать климатическую технику можно только на капитальные стены из кирпича, монолитного бетона, плиты, дерева.

Если кондиционер установить на перегородки из гипсокартона или досок, то во время работы возникнет вибрация. Это усилит шум, создаст дополнительную нагрузку на основные элементы прибора.

· Закон Российской Федерации запрещает штробить несущие конструкции зданий, опорные стены, колонны, перекрытия. Также нельзя без согласования прокладывать дополнительные линии электрических кабелей. Это может перегрузить общедомовую электрическую систему. Не каждый тип проводки может безболезненно перенести подобную нагрузку

· Наружные модули нельзя устанавливать на архитектурные фасады зданий, имеющих историческую ценность.

Этапы установки кассетного кондиционера

В комплектацию кассетного кондиционера вместе с гарантийным талоном обязательно входит подробная инструкция завода производителя. В ней подробно расписаны все этапы монтажных работ.

Но, даже при кажущейся простоте, доверьте эти работы профессионалам. Кассетные кондиционеры состоят из двух блоков.

Внешний модуль – закрепляется на фасаде здания. Внутренний модуль – монтируется внутри помещения в подвесной конструкции потолка. Монтаж кассетного кондиционера чаще всего делают во время строительства или ремонта при возведении потолка из гипсокартона.

1. Установка наружного блока.

Наружный блок крепится на фасад здания. Место выбирается таким образом, чтобы до него можно было легко дотянуться, произвести техническое обслуживание, устранить поломку и т.п. Лучший вариант – лоджия, балкон.

Внешний блок кондиционера устанавливается на специальные кронштейны из прочной стали.

Климатическое оборудование необходимо защитить от внешних воздействий специальным козырьком или установить его под навес.

Устанавливать наружный блок нужно как можно ближе к внутреннему кассетному модулю в месте со свободным доступом к свежему, уличному воздуху. Это обеспечит правильную работу техники, поможет сэкономить на электроэнергии.

2. Установка внутреннего блока кассетного кондиционера

Прежде всего, нужно правильно выбрать место для монтажа климатической техники.

Корпус кассетного кондиционера не видим снаружи. Он располагается между потолочными перекрытиями и подвесным полотном. Снаружи видна только воздухораспределительная решётка.

Если площадь помещения достаточно большая, то прибор располагают над центром комнаты. Воздушные потоки будут свободно выходить и равномерно перемещаться по всему пространству, охлаждая/согревая воздух.

Нельзя устанавливать внутренние блоки кассетных и любых других кондиционеров над обогревательными приборами, станками, излучающими мощное электрическое поле, над высокой мебелью, бытовой техникой.

3. Прокладка коммуникаций

Речь идёт о воздуховодных трубах, магистралях для циркуляции фреона, электрических кабелей.

Наружный и внутренний блоки кассетного кондиционера соединяются между собой воздуховодной трубой. Важно установить оба модуля в непосредственной близости друг от друга, чтобы сократить потери тепла.

Почему Вам выгодно заказать монтаж каcсетного климатического оборудования в компании «Aero-Control.ru»?

1.Быстро и профессионально выполним установку кассетного кондиционера в Москве.

2.Гарантируем высокое качество по доступной цене. Стоимость начинается от 10 тысяч.

3.Перед монтажными работами, обязательно выезжаем на замеры, составляем проект установки.

4.Соблюдаем все нормы и требования, предъявляемые к установке кассетной климатической техники разной мощности.

5.Предоставляем продолжительную гарантию на все виды услуг.

По статистике, в 80% случаях причина поломки кондиционера – неправильная установка. Берегите деньги, нервы, время. Заказывайте монтаж кассетной климатической техники в профессиональной компании.

Монтаж кассетных кондиционеров

Монтаж кассетных кондиционеров Вы можете заказать с монтажом “под ключ”, позвонив по телефону в Москве: . Осуществляем проектирование и поставку кассетных кондиционеров по России. Письменную заявку просим Вас отправить на email mail@airclimat.ru или через форму на сайте.

Кассетный кондиционер – это классический представитель сплит-системы. Это означает, что он, как и обычный вариант, состоит из двух блоков. В наружной части располагается конденсатор и компрессор, а во внутренней – испаритель и дренажная система. При активации режима обогрева функциональность блоков меняется на противоположную.

“Стандарт Климат” – профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию “под ключ”. Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание. На сайте airclimat.ru Вы можете отправить заявку.

Звоните сейчас: . Отправьте заявку

Цена монтажа кассетного кондиционера

Общие рекомендации по установке

Для того чтобы прибор прослужил максимальный срок, необходимо правильно подобрать место как для внутреннего, так и для внешнего блока.

Внутренний и внешний модули не рекомендуется располагать в тех местах, где есть вероятность попадания на них машинного масла.
Нежелателен монтаж в помещениях или местностях, где есть повышенное содержание соединений серы и различных солей. Это может быть территория термальных источников или морское побережье.
Плохо переносится соседство с оборудованием, которое является источником высокочастотных помех. Они являются препятствием для индуктивных токов, которые присутствуют в двигателях агрегата.
Недопустима установка в помещениях, где присутствуют испарения различных кислот и других химических соединений. Это, например, могут быть лаборатории.
В помещении не должно скапливаться горючих газов.
Проводка должна выдерживать оказываемую нагрузку.
Высота потолков должна быть от 2,5 м.
Потолок должен быть прочным и иметь небольшие отклонения в горизонтальной плоскости.
После полного монтажа на пути у воздушного потока не должно быть никаких препятствий.
Должен быть контур заземления.
Модули монтируются на металлическую основу, поэтому она тоже должна быть заземлена.
Не вынимайте конструкцию из заводской упаковки до ее доставки на место.
Обеспечьте достаточное пространство для беспрепятственной распаковки и сборки.

Обратите внимание! Какой блок будет устанавливаться первым, решает сам мастер, здесь нет строгой последовательности или правил.

Установка кассетного кондиционера

Монтаж внутреннего блока в установленный потолок

Данный процесс состоит из таких шагов:

Вырезания в подвесном потолке соответствующего отверстия согласно прилагаемому картонному трафарету.
Определение необходимой длинны и места подключения дренажа, холодильного контура, электрических кабелей к внутреннему блоку.
Укрепление потолка с целью избежания ненужных вибраций.
Выбор места крепления монтажных скоб в соответствии с картонным трафаретом.
Высверливание четырех отверстий на глубину от 45-ти до 50-ти мм. диаметром 12 мм. с последующей вставкой монтажных крюков.
Отмер требуемой длинны монтажных скоб.
Установка кассетного блока с определением равномерного расположения соответственно к горизонту потолка.
Равномерное затягивание всех гаек.

Читайте также:

Схема водопровода в частном доме

Во время установки внутреннего испарительного блока необходимо исключить искривление его дренажной трубки. В случае нарушения этого условия возможна утечка скапливаемого конденсата. Между краями отверстия и корпусом самого кондиционера необходимо присутствие одинаковых зазоров. Нижняя часть корпуса испарителя должна быть углублена на расстояние от 10-ти до 12-ти мм в подвесной потолок. После выполнения данных условий снова необходимо проверить одинаковое затягивание всех гаек.

Одновременный монтаж испарительного блока с подвесным потолком

В данной ситуации речь всегда идет о новостройках. Тем не менее, каждый из представленных пунктах также является актуальным для иного рода помещений. Итак, монтаж будет происходить по уже описанной схеме, но с учетом возможных нюансов.

Если монтажные работы происходят в новостройке, тогда всю крепежную конструкцию можно установить заранее.
Вся конструкция должна быть максимально крепкой для выдерживание веса испарителя, учитывая момент усадки здания и самого бетона.
После того, как испаритель был установлен на нем также крепится и прилагаемый бумажный трафарет для дальнейшего определения отверстия в подвесном потолке под кассетник.
Особое внимание необходимо уделить и поверхности потолка, который должен быть максимально ровным по горизонтали.
Завершаются все монтажные работы снятием с кассетника бумажного трафарета и проверкой прочности фиксации испарителя.

Монтаж лицевой панели кассетника

В процессе данного этапа монтажа существует несколько моментов, которые обязательно должны быть учтены в работе:

запрещено прислонять лицевую панель к стене, полу или иным поверхностям;
не допускается физическое воздействие на панель путем падения или удара.

В дальнейшем вся работа будет состоять из таких шагов:

Снятия с кондиционера воздухозаборной решетки.
одновременного отодвигания двух ее фиксаторов к центру с последующим подтягиванием их вверх.
Прокручивания решетки на угол до 45 градусов с последующим снятием.
Удаления монтажных заглушек со всех четырех ее углов. Для этого необходимо вывинтить болты, отсоединить заглушки и вынуть их.

Следующим шагом будет установка лицевой панели на ее прежнее место. Данная процедура сопровождается такими шагами:

совмещением двигателя, качающего жалюзи кассетника с местом подключения, к трубопроводу, внутреннего блока;
закреплением сначала скобы на панели, первая располагается со стороны самого двигателя , а вторая – со стороны противоположной;
закреплением еще двух оставшихся скоб в любой последовательности.

Далее необходимо провести:

регулировку положения винтов, которые находятся на панельных креплениях, таким образом, чтобы панель приняла строго горизонтальное положение и затем снова зафиксировать ее на подвесном потолке;
затягивание винтов панели до тех пор, пока вспененная изоляционная прокладка между лицевой панелью и корпусом испарителя не уменьшится до толщины 4-ех либо 6-ти мм.;

В случае неравномерного либо недостаточного затягивания винтов возможна утечка конденсата в помещение. Если после их затягивания сохраняется зазор тогда следует воспользоваться изменением высоты подвеса кассетника.

На завершающем этапе:

воздухозаборная решетка крепится в панели испарителя;
контакты блока управления и двигателя, в соответствии с контактами самого внутреннего блока, соединяются между собой;
закрывается воздухозаборная решетка;
на прежнее место устанавливаются монтажные заглушки.

Монтаж внешнего блока

Перед тем как приступить к монтажу данного блока необходимо учесть такие моменты:

монтаж блока должен происходить на жесткую поверхность;
выход воздушного потока не должен испытывать преград;
в случае частых и сильных порывов ветра внешний блок должен быть защищен металлическими пластинами;
расположение блоков по отношению друг к другу должно быть максимально близким;
необходимо учесть разницу между центром массы самого блока и его геометрическим центром.

В целом крепление внешнего блока происходит на кирпичную или же бетонную поверхность с учетом массы прибора в строгом соответствии с существующими нормами и правилами крепления. В случае «напольного» крепления необходимо создание собственного бетонного фундамента для прочности всей конструкции и противостоянию порывам ветра.

Монтаж трубопроводов

В данном вопросе необходимо придерживаться строго соблюдение таких моментов:

максимальная длинна трубопровода не может превышать 30-ти метров;
общее количество изгибов не должно составлять более 15-ти раз;
высотный уровень перепадов между двумя блоками не может составлять более 20-ти метров;
попадание влаги, пыли или грязи в контур строго запрещены.

Дальнейший процесс монтажа будет состоять из:

Расчёта требуемой длинны магистрали.
Подключения к испарителю и только потом к блоку внешнему.
Сгибанию трубопровода на требуемый угол, который не превышает 90-то градусов без трещин и заломов.
По возможности все изгибы должны находится по средине магистрали.

Сам процесс укладки магистралей состоит из:

высверливания отверстия требуемого диаметра;
связывания труб и электропроводов в единый пучок изоляционной лентой;
пропускания пучка сквозь проделанные отверстия до требуемых блоков системы кондиционирования;
подключения магистралей;
открытия штоков запорных клапанов;
проверки отсутствия утечек хладагентов с помощью мыльного раствора или течеискателя.

Перед тем, как затягивать стяжные гайки и сам раструб смазывается маслом, а сама гайка проворачивается руками на три или четыре оборота и только после этого применяется инструмент. Во время соединения труб оба ключа необходимо проворачивать одновременно. В момент подсоединения труб запорный клапан на внешнем блоке должен быть ослаблен на максимально короткое время и только тогда возможно подключения фреонового трубопровода. После подсоединения всех магистралей проводится удаление из системы скопившегося воздуха с последующим дотягиванием всех стяжных гаек в местах соединения.

В случае необходимости производится дозаправка хладагентом. Процедура обязательна если длинна трубопровода составляет, в одном направлении, более 8-ми метров. Расчёт производится по формуле исходя из мощности климатической системы:

Менее или ровно 18 000 Btu/час: 0,03х(метровую длину трубопровода).
Более или ровно 18 000 Btu/час: 0,065х(метровую длину трубопровода).

Установка дренажной системы

Монтаж кассетных кондиционеров включает обустройство дренажной системы. Для этого используется труба, подобранная под диаметр трубок агрегата.

Последовательность монтажа дренажа:

к насосу внутреннего блока крепится трубка;
проводится дренаж до места, куда будет сливаться лишняя вода
; уклон дренажа делают постепенным – не больше 2-3 см на каждый метр трубы (такая система обеспечит самотек).

Установка дренажа происходит после крепления блоков. Нельзя опускать конец трубки в воду, это создаст дополнительную нагрузку на систему.

После монтажа дренажа проводится проверка его работы: через вход на наружной части устройства заливается обычная вода, а система включается под полное охлаждение. В таком режиме одновременно проверяется и насос, и дренаж.

Подключение к сети

Заключительная часть монтажных работ – это подключение установленной системы к электропитанию. Для кондиционера организовывается автономная система подачи электроэнергии, которая не будет зависеть от проводки всего дома. Лучший вариант – стабилизатор, который не позволит перепадам напряжения повлиять на работу устройства. Такой вариант поможет в тех случаях, когда нет отдельной проводки для кондиционера.

Если монтаж кондиционеров включал заземление, то оно объединяет и наружный, и внутренний блок. Для удлинения шнура используется кабель с такими же техническими характеристиками.

Основное подключение приходится на внешний блок. Подключение обозначено на крышке корпуса, который расположен под потолком.

Тестовый запуск покажет, насколько правильно проведена проводка от внешнего к внутреннему блоку. После подключения агрегата к электросети, необходимо посмотреть на его работу – какой шум издает устройство, как функционирует видимая часть кондиционера. Любой посторонний шум является сигналом, что проводка работает неправильно. Кондиционер не должен дрожать или трещать. После монтажных работ, если не возникнет проблем с частями и деталями агрегата, необходима техническая проверка – она проводится не реже, чем раз в полгода.
