Твердотопливные котлы длительного горения с водяным контуром: конструкция, виды, принципы выбора

Как выбрать котел длительного горения: лучшие бренды + советы по выбору отопительной техники

Отопительный котел длительного горения предназначен для обогрева комнат в течение внушительного периода без пополнения топлива. Как правило, большинство моделей этого класса могут работать на одной закладке твердого горючего больше 12 часов. Достигается такой эффект за счет особой конструкции камеры сгорания.

Поставщики предлагают внушительный выбор такого рода устройств. Среди представленных моделей присутствуют действительно эффективные и удобные в эксплуатации устройства, но есть и низкокачественный ширпотреб. Чтобы за свои кровно заработанные приобрести стоящую обогревательную технику, разберемся с правилами ее выбора.

На что смотреть при выборе котла?

Из-за просто огромного спроса на котлы, работающие на одной закладке дров свыше 12 часов, производители активно пополняют рынок новыми моделями. Как результат, практически у каждого покупателя возникает ряд вопросов, которые связаны с выбором производителя, конструкции, типа топлива.

К тому же далеко не каждый сможет правильно рассчитать мощность. Чтобы не столкнуться с этими проблемами в магазине, разберемся со всеми нюансами подробнее.

Виды оборудования по конструкции

На рынке представлены три разновидности котлов, работающих на твердом топливе. К ним относятся классические модели, пиролизные, а также пеллетные агрегаты. Первый тип станет отличным выбором, как для дома, так и для промышленного или коммерческого использования.

К достоинствам таких моделей следует отнести:

Универсальность. Оборудование может работать на отопительных гранулах (пеллетах), дровах, торфе и на угле.
Многофункциональность. Классические котлы отлично подходят не только для обогрева помещения, но и для нагрева воды.
Эффективность. КПД представленных устройств в большинстве случае варьируется в пределах 80-85 %. Это позволяет использовать их, как в качестве основного источника тепла, так и в роли дополнительного.

Пиролизные модели чаще всего используются для подогрева воды. Работает такого рода устройства на органическом топливе.

Коэффициент производительности пиролизных котлов преимущественно зависит от качества используемого горючего. Наиболее оптимальным выбором являются брикеты, пеллеты, а также бурый уголь

Следует отметить, что пиролизные котлы достаточно требовательны к влажности топливного сырья. Если этот показатель будет выше 25-35 %, то эффективность обогрева значительно снизится.

Третья вариация котлов длительного горения была запатентована в Европе относительно недавно. Но за довольно короткий срок такие устройства завоевали признание среди сотен тысяч покупателей.

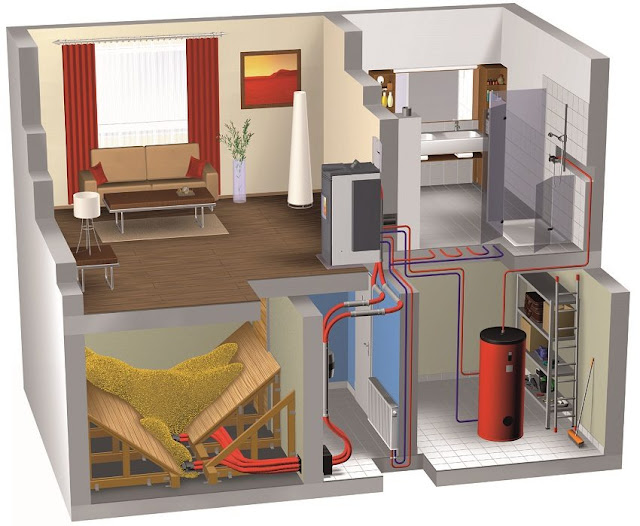

Работают пеллетные котлы на древесных гранулах. Изготавливается топливо из спрессованной стружки, опилок, а также ряда других видов отходов деревообрабатывающей промышленности.

К преимуществам представленного вида относят:

долговечность — срок эксплуатации устройства в среднем составляет больше 20 лет;
автономность — прибор самостоятельно и довольно хорошо поддерживает указанную владельцем температуру;
эффективность — КПД моделей на пеллетах достигает 90 %.

Что касается недостатков, то выделяется только один — высокая и недоступная для многих цена. Но этот минус целиком окупается простотой обслуживания и производительностью оборудования.

С особенностями работы и эксплуатации твердотопливных котлов ознакомит статья, посвященная этому интересному вопросу.

Как правильно рассчитать мощность?

Если нужно определиться с производительностью котла, важно учитывать площадь, качество утепления стен, вид используемого топливо, а также длину обогревающего контура. Расчеты можно в значительной мере упростить.

Для этого нужно лишь пользоваться следующей формулой:

1 кВт на 1 м 2 помещения.

При этом высота потолков не должна превышать 3 метра. Более удобным вариантом будет воспользоваться при расчете специальной таблицей. Ниже представлена одна из них.

Мощность котла	Площадь обогрева, кв. м.
15 кВт	до 150
20 кВт	до 200
30 кВт	до 300
50 кВт	до 500
70 кВт	до 700

С ее помощью можно за считанные минуты узнать подходящую мощность. При этом единственный параметр, который вам понадобится, — площадь помещения в метрах кубических.

Тип регулятора и ценник

Если у вас в доме наблюдаются постоянные перебои в электрической сети, то целесообразно будет выбрать котел с механическим регулятором. Он не нуждаются в подаче тока, так как его принцип действия основан на циркуляции воздуха естественным путем.

Автоматика подойдет тем, кто не хочет лишний раз заморачиваться и тратить свое время на поход в котельную. Такого рода регулятор нагнетает воздух при помощи вентилятора.

Разумным выбором будет покупка обогревателя у официального дилера или напрямую у производителя. Это позволит не только приобрести товар по разумной цене, но и получить длительную гарантию и рассчитывать на сервисное обслуживание в случае поломки агрегата

Стоимость обогревательного оборудования во многом зависит от материала, из которого изготовлено устройство, бренда, а также мощности. Важно понимать, что такого рода техника покупается на десятилетия. Поэтому даже не смотрите в сторону дешевых моделей. Помните — эффективный котел не может быть дешевым.

Плюсы и минусы агрегатов длительного горения

Прежде всего, представленное выше оборудование отличается своей эффективностью. Благодаря особой конструкции топливо внутри прибора не горит, а медленно тлеет. Это позволяет значительно повысить КПД (вплоть до 85%), а также в течение длительного времени обогревать внушительную по размерам площадь.

В список достоинств котлов, работающих в течение длительного времени, также следует включить объем камеры сгорания. В подавляющее большинство устройств за один раз можно загрузить до 50 кг топлива. Как результат, вы надолго забудете о том, что нужно зайти в котельную и подкинуть дровишек.

Также в отличие от своих аналогов обогревательное оборудование длительного горения может работать на разных видах горючего. Например, на дровах, угле, торфе, пеллетах, обычных и прессованных опилках. Благодаря универсальности вы, как владелец, можете сэкономить ощутимую сумму.

Способность функционировать на топливе разных видов предоставляет возможность выбрать наиболее доступные вид горючего. При этом размер, к примеру, дров может быть самым разным (от опилок до брикетов). Это помогает сэкономить драгоценные квадратные метры в котельной

Что касается недостатков, то ощутимых минусов у устройств этого класса замечено не было. Но хотелось бы отметить высокую стоимость. В среднем цена на котлы длительного горения начинается от 100 000 рублей и выше. Да, можно найти более дешевые модели, но они не смогут порадовать своей эффективностью и удобством использования.

Обзор лучших производителей

На российском рынке представлены тысячи котлов длительного горения. В качестве поставщиков выступают, как производители из России, так и зарубежные компании. Но, к сожалению, только некоторые фирмы предлагают эффективное, надежное, долговечное и качественное оборудование.

Место #1 — компания НМК

Открывает список лучших производителей твердотопливных котлов российская компания “НМК”. Она выделяется среди своих конкурентов внушительным ассортиментом агрегатов изо всех ценовых категорий.

Вы можете заказать как модель за 30 000 рублей, так и потратиться на мощный прибор за 100 000+ рублей.

Производитель предлагает продукцию высокого качества. Все котлы сертифицированы и соответствуют мировым стандартам. Поэтому при покупке не стесняйтесь просить у продавца документы на товар, чтобы не столкнуться с подделкой

Также компания “НМК” имеет широкую сеть представительств и отличается оперативностью доставки обогревательного оборудования.

Место #2 — производитель Stropuva

Если вы хотите заказать агрегат для обогрева производственного, коммерческого помещения или же просто дома больших размеров, то обратите внимание на литовского поставщика.

Котлы бренда Stropuva способны поддерживать тление горючего в течение 3 суток. При этом постоянный присмотр со стороны человека не требуется.

Конструкция литовских котлов позволяет уложить в камеру сгорания более 50 кг дров. При этом мощность устройств превышает отметку в 40 кВт, что делает их отличным выбором

Производством отопительного оборудования Candle занимается представленная ранее компания «Stropuva». Принцип действия агрегатов основывается на методике верхнего горения. Благодаря особой конструкции топливо медленно тлеет, отдавая максимальное количество тепла.

К преимуществам котлов Candle следует отнести:

горение в течение 2 суток на дровах и более 5 дней на угле;
эффективность, достигающую 94 %;
возможность установки котла в систему с естественной или принудительной циркуляцией теплового носителя.

Также оборудование этой брендовой марки отличается простотой эксплуатации. Все, что от вас требуется, — это время от времени добавлять топливо, а также 2-3 раза в месяц очищать низ топки от образовавшегося пепла.

Производитель предлагает заказать котлы Candle для самых разных типов топлива. Так, на сайте поставщика представлены агрегаты, работающие на угле, топливных брикетах, а также дровах. При этом многие модели предоставляют возможность добавлять немного различных древесных отходов

Место #3 — компания Неделька

Одним из лидеров на российском рынке является компания “Неделька”. Данная фирма занимается серийным производством обогревательного оборудования мощностью от 15 до 90 кВт.

Моделям бренда “Неделька”под силу обслужить комнату или несколько помещений общей площадью до 400 кв. м. При этом большинство агрегатов автономно работают в течение недели

Место #4 — немецкая фирма Buderus

Если вы хотите приобрести котел, который будет греть еще и ваших внуков, то смело выбирайте приборы от немецкой фирмы Buderus.

Все котлы данной марки отличаются продуманностью конструкции, высоким качеством материалов, а также универсальностью. При этом КПД таких домашних помощников достигает 85 %

Место #5 — агрегат марки Траян

С момента появления на рынке котельное оборудование Траян сразу же завоевало внимание со стороны тысяч заказчиков. Продукция этого производителя стала настолько популярна, в первую очередь, за счет своей безупречной конструкции.

Агрегаты продуманы до мелочей, что позволяет добиться их долговечности, многофункциональности и высокой эффективности.

На сайте производителя представлено несколько линеек котлов. Это позволяет выбрать подходящий по стоимости и типу загружаемого топлива прибор. Ну а если вы ищите максимально универсальный вариант, то обратите внимание на комбинированные модели, оборудованные электрическим теном.

Котлы Траян выделяются не только за счет своей универсальности и качества, но и благодаря своей дешевизне. В среднем стоимость приборов этого бренда варьируется в пределах от 40 000 до 60 000 рублей. При этом компания-производитель регулярно проводит акции и предлагает в качестве подарков топливные брикеты

Место #6 — фирма Heiztechnik

Инженеры фирмы Heiztechnik всегда старались первыми внедрять инновационные решения в свою продукцию. Поэтому котлы с возможностью длительного горения от этого производителя уже более 15 лет занимают лидирующие позиции на рынке.

Да, ассортимент устройств небольшой (всего насчитывается около 40 устройств), но каждая модель может похвастаться продуманностью конструкции, широким диапазоном используемых видов топлива, а также высоким уровнем автоматизации.

Все котлы Heiztechnik соответствуют наивысшему классу энергоэффективности. При этом они максимально удобны в эксплуатации. Вам не нужно будет долго разбираться, как установить котел и начать им пользоваться.

За работой обогревателей Heiztechnik следят микропроцессоры, выпускаемые этой же компанией. Такая система управления точно поддерживает заданную пользователем температуру, предоставляют возможность удаленного управления через Интернет, а также позволяют корректировать настройки устройства через телефон на базе ОС Андроид

Общие правила и ориентиры выбора котлов для устройства отопления загородного дома приведены здесь. Рекомендуем ознакомиться с весьма полезной информацией.

Выводы и полезное видео по теме

Советы по выбору котлов для дома:

Котлы, поддерживающие горение в течение длительного времени, являются превосходной альтернативой агрегатам, которое работают на дорожающем топливе.

Да, они не могут похвастаться компактностью, а также простотой эксплуатации. Но оборудование этого класса отличается высокой эффективностью, что позволяет сэкономить свое время и ощутимую денежную сумму. Но только при условии грамотного проектирования системы отопления.

Поделитесь своим мнением по поводу эксплуатации котлов и полезными сведениями, не упомянутыми в статье. Не исключено, что в вашем распоряжении есть ценная информация, которая пригодится посетителям сайта. Оставляйте, пожалуйста, комментарии, задавайте вопросы, размещайте фото в расположенном ниже блоке.

Одна загрузка на несколько дней! Твердотопливные котлы длительного горения с водяным контуром

Твердотопливные котлы длительного горения подходят для отопления домов любой площади. Прибор нагревает воду, которая циркулирует по трубам и радиаторам.

Схемы твердотопливных котлов длительного горения с водяным контуром

Устройства отличаются размерами, методами сжигания топлива, продолжительностью горения одной закладки материалов, особенностями циркуляции воды, конструкцией, сложностью автоматики (либо её отсутствием), спецификой обслуживания. Внешне модели разных производителей отличаются дизайном.

Фото 1. Устройство твердотопливного котла длительного горения. Стрелками указаны основные части конструкции.

Существует несколько схем отопительных устройств, работающих на твёрдом топливе. Но у этих агрегатов общий принцип работы и базовые элементы конструкции. Схема включает следующие детали и устройства:

корпус (термоизолирующий кожух);
люк для загрузки топлива;
отделение для воды (водяной рубашки);
камеру сгорания (топку);
колосник;
поддувало;
зольник;
заслонки, дверцы люков, шиберы;
отверстие для дымовой трубы.

Принцип работы

Принцип работы твердотопливного отопителя заключается в получении тепловой энергии при сгорании любого твёрдого органического топлива при высокой температуре (200—850 °C и выше).

Горячие топочные газы отдают тепло теплообменнику. В роли него выступают внутренние стены топки, за которыми находится водяная рубашка.

Устройство нагревает воду, которая циркулирует по трубам и радиаторам. Жидкость идёт по замкнутому контуру и возвращается в котёл.

Приборы длительного горения предназначены не только для нагрева воды в системе отопления. По количеству отопительных систем их делят на одноконтурные и двухконтурные.

Одноконтурное устройство

Такой прибор предназначен только для отопления дома. Жидкость разогревается от тепла горящего топлива и раскалённых печных газов. Оптимальная температура нагрева устройства — 60—85 °C.

Горячая жидкость естественным потоком либо принудительно (с помощью насоса) поступает в трубы системы отопления дома. Теплоноситель циркулирует по замкнутому контуру, состоящему из водопроводных труб и радиаторов, расположенных в комнатах. Вода отдаёт тепло, охлаждается и снова поступает в котёл. Циркуляция продолжается, пока в топке происходит процесс горения топлива.

Справка. В некоторых моделях в водяную рубашку главного контура встраивают змеевик аварийного охлаждения. По нему циркулирует холодная вода, которая препятствует закипанию теплоносителя в водяной рубашке.

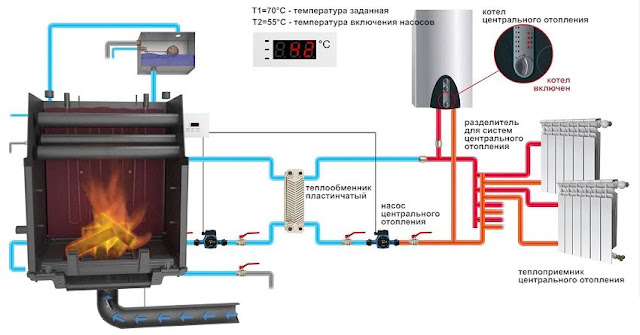

Двухконтурный прибор

Устройство предназначено не только для отопления, но и для нагрева воды для бытовых нужд.

Схема такого котла идентична схеме одноконтурного агрегата, но существует ряд отличий, касающихся второго нагревательного контура.

Нагревательная часть второго контура (контура ГВС) представляет собой систему труб в форме змеевика, встроенных в водяную рубашку.

Жидкость в змеевике нагревается косвенно (происходит отбор тепла из водяной рубашки первого контура).

Горячая вода из второго контура поступает в душевую и на кухню. Для подачи холодной — устанавливают смесители.

Второй контур хорошо нагревает бытовую воду только в случае активного горения топлива. Когда температура жидкости в рубашке падает ниже 60 °C, бытовая вода будет чуть тёплой. Контур ГВС имеет малую производительность (до 8—12 литров в минуту).

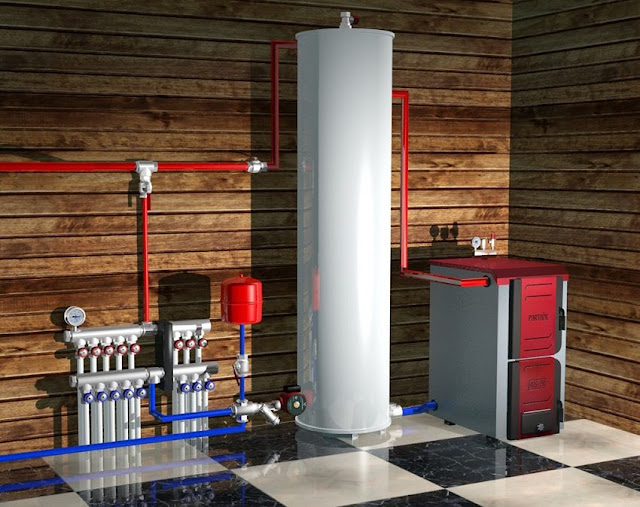

Проблему нагрева бытовой жидкости решает электробойлер. В отопительный период вода в бойлере нагревается от труб отопления, летом и в межсезонье — от электрического ТЭНа.

Правила эксплуатации

При использовании отопительных котлов длительного горения необходимо соблюдать особые правила.

Помещение

Требования к помещению обусловлены пожарной опасностью отопителя, в котором тепло создаёт открытый огонь.

Место для твердотопливного котла обустраивается в соответствии со строительными нормами и правилами. Расположение устройства обусловлено его мощностью:

при мощности до 60 кВт котёл разрешается устанавливать в любом помещении дома;
если мощность котла составляет от 60 до 150 кВт, его ставят в котельной, расположенной в подвале, на цокольном или любом этаже;
при мощности от 150 до 350 кВт агрегат устанавливают в подвале, на цокольном либо первом этаже, в пристройке или отдельно стоящем здании.

Для каждого отопителя и коммуникаций выделяют площадь, оговорённую строительными нормами:

котлу мощностью меньше 30 кВт отводят участок 7,3 м 2 ;
30—60 кВт — 13,5 м 2 ;
60—200 кВт — 15 м 2 .

Внимание! Минимальный размер котельной для самого маломощного прибора — 8 м 2 .

Стены и потолок отделывают негорючими материалами. Под котлом строят бетонный фундамент, для агрегатов малого веса изготовляют негорючую подложку. Основание покрывают стальным листом.

Для твердотопливных устройств строят только вертикальные дымоходы. В котельной предусматривают естественное и искусственное освещение (30 см 2 на каждый метр площади плюс светильник).

Во избежание скопления угарного газа монтируют вытяжную вентиляцию. В котельной на видном месте держат средства пожаротушения. В этом помещении не хранят запас топлива, горючие жидкости и материалы.

Частота использования

Котлы длительного горения зимой работают непрерывно (при постоянном проживании людей). Во время оттепелей и в межсезонье мощность отопителя снижают, регулируя загрузку и подачу воздуха.

Фото 3. Загрузка дров в твердотопливный котел длительного горения. Топливо должно быть сухим.

Летом и в межсезонье котлы длительного горения топят только при похолодании. Если хозяева отсутствуют долгое время, устройства заглушают, воду сливают во избежание разрушения прибора и труб.

Правила безопасной эксплуатации

Устройство с водяной рубашкой требует внимательного отношения к температуре нагрева жидкости. Нельзя допускать её перегрева и кипения в трубах.
Котлы топят только теми видами топлива, что указаны в инструкции.
Размер топлива различен для разных моделей, нарушение этого правила ведёт к поломке устройства.
Чистка топки проводится после полного прогорания топлива.
Дымоход раз в отопительный сезон очищают от сажи и конденсата.
При эксплуатации следят за состоянием труб, радиаторов и контейнера для воды, при обнаружении протечек принимают меры по ремонту.
При поломке насоса, манометров, другого оборудования агрегат останавливают и вызывают специалиста.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс монтажа твердотопливного котла длительного горения Прометей.

Как безопасно провести проверку готового котла

Контроль работы, первый запуск отопителя лучше поручить специалисту-теплотехнику. Полный контроль параметров функционирования делают с помощью теплового счётчика, встроенного в систему.

Счётчик даёт возможность оценить мощность котла и сравнить её с данными в паспорте; замерить КПД; время нагрева жидкости в водяной рубашке, буферной ёмкости; измерить количество выделяемого тепла в единицу времени.

Твердотопливные котлы длительного горения с водяным контуром – классификация и критерии выбора

Твёрдое топливо использовалось человеком для отопления своего жилища и приготовления пищи с начала времён. Тысячелетия назад это были обыкновенные дрова и хворост, одеревенелые останки высоких трав, бамбука и многолетних растений, сегодня в топку идут более благородные растения. Осина, берёза, дуб – деревья, выделяющие при горении максимальное количество тепла.

Современное котельное оборудование предполагает использование сырья не только разных типов, но и форм – в пеллетах, брикетах. Агрегаты для отопления стали практически автономными системами, которые поддерживают нужную температуру в доме почти без участия человека. Твердотопливные котлы длительного горения с водяным контуром – это тема настоящей статьи.

Преимущества и недостатки

Прежде чем приступить к изучению конструкции твердотопливного котла, используемого для отопления частного дома, необходимо ознакомиться с достоинствами и недостатками, свойственными такому типу теплотехнического оборудования.

Достоинствами котлов длительного горения, работающих на твёрдом топливе, являются:

экологическая безопасность;
высокие показатели по теплоотдаче, составляющие до 90% от произведённой тепловой энергии;
простота монтажа и обслуживания;
возможность использования разных видов твёрдого топлива и его относительно невысокая стоимость;
универсальность – возможность использования для отопления и горячего водоснабжения;
компактность;
длительные сроки горения, не требующие частой загрузки сжигаемого топлива;
возможность работы в автоматическом режиме без постоянного присутствия обслуживающего персонала.

К недостаткам можно отнести следующие моменты:

топливо, используемое в котлах длительного горения, должно соответствовать предъявляемым к нему требованиям (влажность, качество и т.д.);
техника безопасности при использовании твердотопливных котлов должна соблюдаться на всех этапах выполняемых работ: хранение и подготовка топлива, сжигание и утилизация отходов;
трудоёмкость загрузки топлива, если котлы не оснащены системами автоматики этого процесса;
стоимость котлов данной группы несколько выше, чем у аналогов недлительного горения;
для котлов, оснащённых системой автоматики, − зависимость от наличия электроснабжения и необходимость наличия помещений значительной площади, служащих для хранения топлива.

Тлеют и греют: особенности использования котлов длительного горения на дровах для дома. В специальной публикации нашего портала мы подробно расскажем о котлах длительного горения на дровах. Вы узнаете виды котлов и принцип работы, основные требования к системе отопления с дровяным котлом и ознакомитесь с расчётом мощности дровяного котла.

Конструкция и принцип работы

Принцип работы любого котла, работающего на твёрдом топливе, основан на его сжигании в топочной камере и передаче полученной тепловой энергии теплоносителю, циркулирующему в системе отопления или горячего водоснабжения. Весь процесс работы можно разбить на несколько этапов:

розжиг – когда осуществляется поджигание используемого топлива;
прогрев камеры сжигания и теплоносителя до заданной температуры;
сжигание всего объёма заложенного топлива.

Как выбрать и на что обратить внимание

Критериями выбора для котлов длительного горения, работающих на твёрдом топливе, являются следующие показатели:

Вид топлива, на который рассчитан котёл, должен быть доступным для использования.
Мощность – от неё зависит площадь отапливаемых помещений и температурный режим теплоносителя.

Котлы твердотопливные длительного горения используются для отопления в разных регионах нашей страны. От того, на какой территории используется котёл, зависит выбор необходимого отопительного оборудования и топлива к нему. Так, на Севере и в Сибири наиболее широко используются дрова, на Кузбассе – уголь, а в южных регионах − саман и торф. В последние годы в России появилось большое количество предприятий, производящих пеллеты, являющиеся отходами деревообрабатывающих производств, в связи с чем, пеллетные котлы стали также востребованы на отечественном рынке.

При выборе твердотопливного котла необходимо обратить внимание на следующие моменты:

Мощность агрегата должна соответствовать размерам отапливаемого помещения.
Масса – определяет вид основания, на котором располагается котёл. Оно должно быть прочным и не деформироваться под воздействием наружного воздуха (промерзание грунта, пучинистость, грунтовые воды).
Расположение водяной рубашки – определяет месторасположение котла. Если материал стен помещения, где будет монтироваться котёл, выполнен из горючих материалов, то необходимо их обработать противопожарными составами и обшить специальными материалам (асбест + металлический лист или аналогичными).
Конструкция и доступность зольника – определяют удобство обслуживания котла и выполнение профилактических работ.

Классификация

Котлы отопления на твёрдом топливе длительного горения классифицируются по следующим признакам:

способ сжигания – традиционно, методом пиролиза или «сверху вниз»;
материал, используемый при изготовлении, – сталь или чугун;
тип используемого топлива – дрова или опилки, уголь или пеллеты, торфяные брикеты или универсального вида использования;
количество контуров: одноконтурные используются только для отопления, двухконтурные обеспечивают, кроме этого, и горячей водой;
мощности – малой, средней и большой;
объём загрузочной камеры, зависящий от мощности, вида используемого топлива и наличия системы его автоматической загрузки;
коэффициент полезного действия;
наличие системы автоматики – загрузка топлива вручную или в автоматическом режиме.

Как уже было написано выше, твердотопливные котлы по способу сжигания классифицируются следующим образом:

Пиролизные – имеющие две камеры сгорания.

В первой камере топливо тлеет, и выделяется пиролизный газ, а во второй – образовавшийся газ смешивается с кислородом и сжигается.

Достоинствами котлов данного типа являются:

низкий процент выброса вредных веществ в атмосферу, в сравнении с аналогами прочих видов;
малое количество сажи, образующейся в процессе использования;
возможность регулировки мощности во время работы посредством установки систем автоматики.

К недостаткам можно отнести: оптимальный режим работы можно настроить только с использованием системы автоматики, требующей надёжного электроснабжения.

С верхним горением топлива.

Достоинствами котлов данного вида являются:

Недостатками котлов данного вида являются следующие показатели:

при сжигании топлива образуется большое количество золы, что сокращает время между циклами проведения профилактических работ;
сложность загрузки топлива и высокие требования к нему по размерам (длине, фракции и т.д.);
образование конденсата на внутренней поверхности теплообменника;
трудности с запуском котла в работу, связанные с его розжигом;
нельзя использовать опилки или щепу мелкой фракции, т.к. это приведёт к засорению колосниковых решёток и как следствие – остановке котла.

Пеллетные – работающие с использованием пеллет и топливных брикетов.

Достоинствами котлов данного вида являются:

экологическая безопасность;
эффективность использования;
экономичность;
длительные сроки эксплуатации.

Выбираем лучшие печи для дома на дровах длительного горения. В специальной публикации нашего портала мы подробно расскажем о печах на дровах длительного горения. Вы узнаете достоинства и недостатки печей длительного горения на дровах и узнаете правила эксплуатации печей длительного горения.

Рейтинг лучших производителей

Теплотехническое оборудование востребовано всегда и везде, поэтому его производством занимаются все технически развитые страны мира. Среди зарубежных производителей котлов, работающих на твёрдом топливе, в нашей стране наибольшим спросом пользуются модели таких компаний, как:

«Buderus» (Германия) – специализируется на производстве отопительной техники.
«Stropuva» (Литва) – занимается производством твердотопливных котлов длительного горения и запорно-регулирующей арматуры, а также водонагревателей и дымоходов.
«WATTEK» (Чехия) – решает вопросы отопления в комплексе от проектирования и производства до монтажа и обслуживания.
«Wirbel» (Австрия) – занимается выпуском отопительных котлов различного типа: твердотопливные, электрические и т.д.
«ACV» (Бельгия) – производит оборудование для отопления и горячего водоснабжения как бытового, так и промышленного предназначения.

Твердотопливные котлы длительного горения российского производства, пользующиеся популярностью среди пользователей, − это модели таких компаний, как:

«ZOTA» (г. Красноярск) – выпускает котлы различных видов и прочее теплотехническое и сантехническое оборудование.
ООО ТК «ТеплоГарант» (г. Кострома) – выпускает бытовые и промышленные котлы, а также комплектующие к ним.
«НМК» (Новосибирская металлообрабатывающая компания) – выпускает продукцию различного назначения, в том числе и котлы длительного горения серии «Магнум».

Как сделать своими руками

При умении работать ручным слесарным и электрическим инструментом, а также имея навыки работы со сварочным оборудованием, твердотопливный котёл длительного горения можно изготовить своими руками. Конструкция, имеющая в своём составе водяной контур, достаточно сложна для самостоятельного изготовления, а чисто отопительного типа – может быть собрана из подручных средств.

Для этого потребуется:

найти или разработать чертёж в соответствии с видом имеющегося топлива и наличием материалов, возможных к использованию;
подготовить оборудование и инструмент;
изготовить эскизы и лекала в соответствии с разработанными чертежами;
подготовить материалы, используемые при изготовлении.

Вариантов конструкций может быть большое количество, всё зависит от фантазии и технической грамотности исполнителя и имеющихся материалов. Для изготовления могут быть использованы старые газовые баллоны или водяные титаны, стальные трубы большого диаметра или листовой металл, а также фасонные части, которые придётся приобрести или изготовить отдельно: колосниковые решётки, дверцы и заслонки.

Где купить, цена на популярные модели

Цены на твердотопливные котлы зависят от места приобретения, их технических характеристик, а также бренда производителя. Котёл – это не штучный товар, и его нельзя купить в супермаркете или магазине шаговой доступности. Реализацией подобных изделий занимаются специализированные организации и компании, работающие в этом сегменте оборудования.

В крупных городах есть представительства компаний производителей наиболее популярных брендов, а в небольших населённых пунктах необходимо заказывать понравившуюся модель и осуществлять доставку каким-либо удобным способом (самовывоз, транспортные компании и т.д.). Стоимость наиболее популярных моделей, определённых по отзывам пользователей, при реализации через специализированные организации приведена в следующей таблице.

Изображение	Модель	Вид оборудования	Стоимость, рублей
	«WATTEK PYROTEK 36»	Пиролизные	161 000
	«БУРЖУЙ-К СТАНДАРТ-20»		48 000
	«WIRBEL BIO-TEC 35»		230 000
	«PELLUX COMPACT»	Пеллетные	180 000
	«ACV TKAN 100»		550 000
	«ZOTA PELLET 100А»		370 000

Большое разнообразие моделей котлов может ввести в заблуждение даже человека, подкованного в вопросах, связанных с организацией системы отопления в доме. Впрочем, наши рекомендации позволят избежать неловких моментов при монтаже и выборе котла длительного горения.

Видео-обзор по самостоятельному изготовлению

Как устроены твердотопливные котлы длительного горения с водяным контуром

Твёрдотопливные котлы длительного горения с водяным контуром пользуются огромной популярностью. Это не удивительно, поскольку одно устройство и дом обогреет, и теплой водой обеспечит для бытовых потребностей. К тому же такие агрегаты экономичны и дают возможность сжигать в котлах отходы садоводческого хозяйства, все это сделало твердотопливные котлы довольно популярными среди владельцев загородного жилья. В этой статье мастер сантехник расскажет как они устроены.

К сожалению, существует еще много населенных пунктов и дачных поселков, где проведение газовых магистралей только планируется. В таких условиях альтернативой становится оборудование , топливом для которого являются уголь, дрова или топливные гранулы (пеллеты). Чтобы обеспечить комфортный микроклимат и наличие горячей воды для бытовых нужд прибегают к использованию твёрдотопливных котлов длительного горения с водяным контуром для дома. Удобство их использования состоит в том, что загрузка оборудования осуществляется один раз в сутки (в некоторых моделях встречается загрузка раз в неделю). Твердотопливный котел длительного горения благодаря этому обладает высоким (до 95%) КПД.

По своей конструкции различают котлы с одной камерой сгорания с применением нижнего дутья и котлы с топкой из двух частей с нижним и верхним дутьем (пиролизные котлы). Виды корпуса твердотопливного отопительного котла с водяным контуром: чугунный или стальной.

Устройство одноконтурного котла, предусматривающего нагрев теплоносителя для труб отопительной системы , имеет такую конструкцию:

Топка — камера сгорания твердых видов топлива;
Зольник — сборник отходов, образующихся при горении;
Дымоход — канал для вывода отработанных газообразных продуктов горения;
Рубашка — встроенный в топку теплообменник с водой.

Принцип действия котла следующий: в камеру сгорания делается закладка топлива, которое при сгорании выделяет тепло. Теплообменник аккумулирует тепло и отдает его теплоносителю, который циркулирует по змеевику. Теплая вода поступает в трубы, а остывшая возвращается обратно в котел.

Отличие двухконтурного котла для дома состоит в том, что в нем предусмотрен дополнительный теплообменник (змеевик), использующийся для горячего водоснабжения . Этот теплообменник подсоединяют к трубам водопровода, обеспечивая поступление бытовой горячей воды.

Проточный режим нагрева. При этом способе змеевик водогрейного контура встроен в рубашку. Водогрейный змеевик нагревается за счет энергии теплоносителя отопительной системы. Вода, перемещаемая по змеевику, нагревается до 45 градусов. Эффективность такой системы — до 8 литров в минуту.
Накопительный режим нагрева. Такая система предусматривает бойлер (водонагревательный бак), встроенный в канал дымохода или основной теплообменник. Нагрев осуществляется горячим воздухом или теплоносителем отопительной системы. В зависимости от расхода горячей воды, в бойлер из водопровода подается холодная вода и нагревается там до 90 градусов. При такой схеме контур ГВС способен обеспечить объем воды в 2 раза превышающий объем бойлера, что будет способствовать перерасходу топлива.

При нагревании воды, благодаря расширению, происходит ее естественная циркуляция: нагреваясь, она перемещается вверх, а охлаждаясь, опускается вниз. Дровяные котлы длительного горения способны нагреть лишь определенное количество воды. Этот параметр следует учесть, выбирая котел.

Чтобы повысить КПД оборудования, предлагается оснастить котел циркуляционным насосом . С его установкой эффективность возрастет в два раза, но тогда функционирование котлов становится энергозависимым. Если электроэнергия подается с перебоями, рекомендуется укомплектовать котел переключателем ( байпасом ), способным перевести принудительное перемещение воды в естественное.

Обратите внимание! Приобретая котел, следует выбирать модель, которая обеспечит бытовое горячее водоснабжение без подачи воды в систему отопления. Это позволит пользоваться горячей водой в летний сезон.

Чтобы котел длительного сгорания топлива не работал на нагрев радиаторов , но обеспечивал подогрев воды для бытового использования, он оснащается электрическим тэном. Такой котел называется гибридным и является многофункциональным оборудованием.

Оснащение котлов дополнительным оборудованием (например, вентилятором для обеспечения тяги в дымоходе , насоса для подкачки горячей воды в трубах) делает оборудование энергозависимым, с другой стороны, подключение к сети делает возможным автоматическое управление процессом.

Особенностью функционирования пиролизных котлов является то, что в них камера сгорания состоит из двух раздельных отделов. В одном отделе топки сгорает твердое топливо, в другом — продукты горения. Когда в холодный сезон в первый отдел закладывают дрова (часто сырые), при их сгорании появляется пар. Чтобы исключить его негативное воздействие на процесс горения, используют второй отдел топки. Именно в него перемещается горячий газ, который удаляет избыточную влагу, используя вторичную струю воздуха. Такой способ называют способом двойного дутья. Два отдела камеры разделяются колосником, где лежат дрова, сквозь которые проходит первичный поддув. Функционированию пиролизного котла способствует принудительная тяга, создаваемая дымососом.

На колосник укладывается твердое топливо (дрова);
производится розжиг котла, закрывается дверца топки и включается дымосос;
В процессе горения внутри камеры создается высокая температура, что способствует образованию древесного угля, угарного газа и летучих образований водорода и азота;
Все эти продукты поступают во второй отдел камеры, где к ним подмешивается вторичный поток воздуха и эти продукты сгорают;
Тепло от сгорания этих продуктов повторно подается в первый отдел камеры.

В результате такой конструкции котла, в нем поддерживается достаточно высокая температура, отходы от сгорания дров разлагаются термическим способом, образуя пиролизный газ. Таким образом, твердое топливо используется рационально, а тепло от сгорания отходов пускается в ход повторно.

Для безошибочного выбора котла на твердом топливе для отопления частного дома, необходимо проанализировать его характеристики:

В пиролизных агрегатах используется повторная подача воздуха, что обеспечивает длительность прогорания закладки топлива, продлевая его до 10-12 часов, а время горения аналогичной закладки в обычном котле 4 часа. С точки зрения экономичности, пиролизные котлы загружаются реже и топлива уходит меньше;
В пиролизных котлах происходит сгорание дров практически без отходов. Золы остается минимум. Это в свою очередь облегчает уход за оборудованием: не так часто требуется выгребать из котла золу и прочищать газоход;
Двухступенчатое сжигание, снижающее избыток воздуха в камере, повышает производительность пиролизного котла;
При наличии двух камер сгорания появляется возможность контроля и регулирования процесса горения. Пиролизные котлы можно автоматизировать, что совершенно невозможно в обычных котлах;
Пиролизные котлы могут принять для розжига поленья довольно больших размеров, что, в свою очередь, экономит время на рубку дров;
Легкий и доступный монтаж — не требует разрешительных документов, возможна установка оборудования своими руками.

Преимуществ у пиролизных котлов на твердом топливе для отопления частного дома много, но есть и некоторые недостатки, о которых следует упомянуть:

Высокая стоимость;
Зависимость от электроэнергии — ввиду использования дымососа;
В некоторых случаях несоответствие заявленным характеристикам мощности;
Использование котлов в неполную мощность приводит к образованию дегтя, забивающего газоход;
Для корректной работы пиролизных отопительных твердотопливных котлов с водяным контуром, требуется подмес горячей воды к жидкости, поступающей вторично в котел;
Температура обратки должна быть не меньше 60ºС, иначе в газовом тракте появится конденсат, что приведет к коррозии.

Обратите внимание! Прежде чем приобрести твердотопливный котел длительного горения, ознакомьтесь с отзывами о его производителе. Очень часто встречаются модели с малоэффективным процессом пиролиза.

Мощность агрегата. Если вы приобретаете двухконтурный котел для обеспечения горячим водоснабжением, следует выбирать агрегат, мощности которого хватит и на нагрев бытовой воды;
Производительность контура горячей воды. Необходимо рассчитать, хватит ли объема нагреваемой котлом воды для бытовых нужд всей семьи;
Удобство и периодичность обслуживания. Обращайте внимание на то, как часто придется загружать дрова и очищать зольник. Отдавайте предпочтение моделям с объемным бункером, где очистка производится один раз в три месяца, а длительность горения доходит до пяти дней;
Материалы, из которых выполнен котел. Долговечным является оборудование, выполненное из чугуна (срок службы составляет до 30 лет). Змеевик для горячего водоснабжения должен быть выполнен из стали или меди.

Обратите внимание! Для обеспечения горячим водоснабжением дома, где проживает большая семья, следует приобрести модель котла со встроенным бойлером или предусмотреть установку теплового аккумулятора .

Современные модели твердотопливных котлов длительного горения могут полностью заменить газ. К тому же, за счет высокой производительности, они являются экологичными и экономичными. Приобретение твердотопливного котла с водяным контуром станет выгодным, если учесть все требования и параметры данного оборудования.

Твердотопливный котёл длительного горения с водяным контуром: как выбрать грамотно

Кроме традиционного отопления загородного жилья русской печью, комфорт внутри создают с помощью новейших изобретений. Один из них — котёл твердотопливный длительного горения. Такие агрегаты получили распространение благодаря своей уникальности и габаритам – установка не занимает много места в отличие от печи, выглядит презентабельно, обладает экономией топливных ресурсов, использует любое топливо от угля до торфяных брикетов. Принцип их действия и критерии выбора – ниже.

Механизм действия

В отличие от печи, где тепло получают от процесса сгорания топлива и передачи температуры кирпичным стенкам, твердотопливный котёл длительного горения с водяным контуром работает по-другому. Да, по-прежнему жар образуется при большом выделении энергии от сгорания топлива, но печь горячие газы выбрасывает в дымоход, а котлоустановки имеют продуманную конструкцию, где газы задерживаются и дожигаются в специальной камере. Это экономит топливо и увеличивает КПД. Агрегат комплектуется:

стальным или чугунным корпусом,
несколькими камерами сгорания,
теплообменником,
зольником и колосником.

Конструкция настолько проста, что собрать котёл твердотопливный длительного горения своими руками при навыках сварного дела не представляет сложности. Домашние мастера об этом знают и пользуются собственным умением, экономя на покупке дорогостоящего аппарата. Однако знаниями или сноровкой обладают не все. К тому же заводская конструкция выглядит благороднее кустарной, что позволяет поместить её внутри богатого интерьера.

На что обращать внимание при покупке

Кроме красоты в приоритете несколько моментов, напрямую влияющих на атмосферу внутри помещения. Именно на них обращают внимание, а уж потом на сочетаемость с дизайном. Итак:

Мощность.

Профессиональный проект отопления учитывает все параметры здания и материалов, ушедших на его строительство: окна и двери — важнейшие, ведь через них происходят большие потери. Можно сэкономить и самостоятельно провести вычисления, но вердикт специалистов ближе к точному значению.

Стальные варианты легки, устанавливаются без ущерба обстановке, так как компактны, правда, предназначены только для сжигания дров – уголь или брикеты при сгорании выделяют гораздо большую температуру, что сказывается на самой конструкции – теплообменник прогорает. Для золотой середины приобретают комбинированные варианты – стальной корпус и чугунный теплообменник.

Это основные критерии для выбора котлоагрегата на твёрдом топливе. У большинства моделей технические показатели на высоте. Для обдуманного выбора потенциальный покупатель рассматривает популярные модели и отзывы о них.

Схемы отопления

Для продуктивной работы большие дома оснащают трубной разводкой, доносящей тепло ко всем помещениям. Выбрать схему принципиально важно. От неё зависит комфорт и экономия топлива. Основные виды:

Перед приобретением двухконтурных твердотопливных котлов длительного горения внимательно рассматривают имеющиеся варианты и подбирают собственный. Только тогда при отоплении дома не сталкиваются с проблемами, а покупка агрегата не оказывается напрасной.

Твердотопливные котлы длительного горения. Как правильно выбрать и на что обратить внимание?

При проектировании, покупке, монтаже отопительных систем и систем горячего водоснабжения необходимо учитывать целый ряд факторов, влияющих на особенности и стоимость эксплуатации приборов отопления, эффективность их использования.

Практически у всех людей, которые задались вопросом автономного отопления своего дома/коттеджа интересует вопрос: возможно ли экономичное и, при этом комфортное, отопление с использованием твердотопливного котла?

В настоящее время, многие потребители предпочитают использовать газовые котлы, а котлы на твердом топливе используют редко. Но, времена меняются, а с ними меняются и цены на газ. Это одна из самых главных причин, почему следует знать как правильно выбрать твердотопливный котел.

Выбор оптимального твердотопливного котла связан с определением целого ряда параметров. Остановимся на основных.

Мощность твердотопливного котла длительного горения

для индивидуальных систем отопления мощностью до 100 кВт;
для общих систем отопления, промышленные котлы мощностью свыше 100 кВт.

Виды топлива для твердотопливного котла

уголь, каменный черногорский, балахтинский и бородинский бурый, при покупке угля нужно обращать внимание на его фракцию и сорт, они должны совпадать с техническими условиями эксплуатации котла;
дрова, березовые, соосновые, из других пород древесины, можно покупать сразу колотые, секрет выбора простой – чем меньше влажность дров, тем лучше, особенно если это касается пиролизных, газогенераторных котлов, влажные дрова такой котел убьют за три сезона максимум, поэтому место для хранения должно быть защищено от влаги и осадков, влажность дров для газогенераторного котла не больше 20%, влажные дрова можно использовать в классических, традиционных котлах, но не желательно.

Третий распространенный вариант – пеллеты, на которых функционируют пеллетные котлы. Это гранулы, которые производятся из древесных отходов, отходов различных сфер сельского хозяйства. Выбрать нужные пеллеты – целая наука, важен и цвет, и форма, и структура.

Пеллеты, пожалуй, один из самых лучших видов твердого топлива, если бы ни одно но – цена и доступность на рынке. Пеллетные котлы и пеллеты стоят дороже чем дрова и уголь, но дешевле чем газ и электроэнергия. Нужно понимать, что такие твердотопливные отопительные системы на перспективу. На рынке появляются все новые, и новые производители, растет предложение, а значит, исчезают проблемы с тем, где купить и снижается стоимость топлива.

Пеллетные котлы могут быть автоматическими и полуавтоматическими, отличаются по типу горелки (факельные, объемного горения, каминные). Плюсы – простота в обслуживании, очень высокая производительность (КПД). Минусы – высокая стоимость отопительного оборудования и топлива.

Котлы на твердом топливе могут работать и на отходах различных сфер сельского хозяйства, деревообрабатывающей промышленности. Например, в котлы SEG Bio польской компании «Metal Fach» можно загружать зерно. Основное преимущество таких котлов – низкая стоимость топлива. Также отметим топливные брикеты из торфа, горючие сланцы, существуют и другие варианты.

твердотопливные отопительные котлы для частного дома (мощностью до 100 кВт);
промышленные котлы на твердом топливе длительного горения (мощностью свыше 100 кВт).

Принцип работы твердотопливного котла

Минусы – низкий КПД ( 70-75% ), сложность в поддержании заданного температурного режима теплоносителя, необходимость постоянного ухода, присмотра и закладки топлива ( время горения порядка 3-4 часа ). Это прекрасное решение для домов с сезонным проживанием, небольших по площади, в системах с естественной, самотекущей циркуляцией теплоносителя и возможностью присмотра за оборудованием. Обратите внимание на немецкие твердотопливные классические котлы « Buderus » Logano и отечественные « ZOTA » Carbon .

Плюсы такой схемы – длительный период горения (дрова до трех суток, уголь до пяти дней), очень высокая производительность ( КПД порядка 80% ), в ряде моделей полная энергонезависимость, невысокие требования к твердому топливу (нужен контроллер и нагнетающий вентилятор), автоматизация горения в энергозависимых моделях, экологичность при правильной эксплуатации.

Минусы – более высокая стоимость по сравнению с традиционными котлами, в большинстве моделей энергозависимость (без электричества автоматика работать не может), соблюдение технологии загрузки топлива (требуется очень плотная укладка), сложности при неполной загрузке, отсутствие возможности дозагрузки.

Плюсы – высокая производительность (КПД свыше 90%), увеличенный период работы на одной загрузке, экономичность, возможность автоматической регулировки горения.

Минусы – высокая стоимость оборудования, энергозависимость, высокие требования к топливу (дрова, как отмечалось выше, должны быть влажностью не выше 20%, иначе сразу упадет КПД процентов на 20-25, а затем и котел выйдет из строя).

Тип загрузки топлива в твердотопливный котел

Плюсы – простота конструкции, невысокая стоимость оборудования, энергонезависимость.
Минусы – необходимость постоянного ухода и присмотра за оборудованием, сложность в поддержании выбранного температурного режима теплоносителя. Это прекрасное решение для систем с естественной , автономной циркуляцией теплоносителя в небольших по площади домах.

Плюсы – возможность точной регулировки температуры теплоносителя.
Минусы – необходимость присмотра за оборудованием, энергозависимость.

Плюсы — длительный период автономной работы, высокий КПД, возможность точной регулировки температуры теплоносителя, высокая степень безопасности использования.
Минусы — высокая стоимость, большие габариты, энергозависимость, сложность в эксплуатации и обслуживании.

Выбор сделать просто. Если есть система с естественной, автономной циркуляцией и время ухаживать за котлом, то выбор за традиционной загрузкой.

Если система с принудительной, энергозависимой циркуляцией и есть время присмотра за котлом, то выбор в сторону полуавтоматического алгоритма работы. Автоматическая схема позволяет подходить к котлу один-два раза в неделю для того, чтобы засыпать твердое топливо непосредственно в загрузочный бункер. Но это одни из самых дорогих вариант по стоимости.

Принцип работы автоматического угольного котла на примере Metal-Fach SEG

Основные производители «ZOTA» («Зота») серии Стаханов и Pellet, «Termodinamik» («Термодинамик») серии EKY/S и TBK/S, «FACI» («Фачи») серии Carbon и SSL, «Vulkan» серии Kompakt и EKO, «Metal-Fach» («Метал-Фач») серий SEG, SD и SMART, «Galmet» («Галмет») серии KWP/KWP M, а также KWPU/KWPU M и KWPDR, «Heiztechnik» («Хайцтехник») серии Q (Eko и Eko Duo, Bio и Bio Duo).

Энергозависимость твердотопливных котлов

энергозависимые — для их работы требуется включение в электросеть, это системы отопления с принудительной циркуляцией теплоносителя и автоматические отопительные котлы на твердом топливе, для работы автоматики которых нужна электроэнергия;

энергонезависимые — для их работы не требуется подключение к электрической сети – это ручные отопительные котлы для дома на твердом топливе и системы отопления с естественной, самотечной циркуляцией воды или антифриза.

Плюсы — невысокая стоимость, простота эксплуатации и ремонта, нет необходимости в подключении к электросети. Минусы – крайне низкая эффективность работы системы, сложность обслуживания, загрузка твердого топлива и контроль горения выполняются вручную.

Тип теплоносителя в твердотопливном котле

прямого нагрева теплоносителя, классическая конверторная схема, когда греется воздух в нескольких смежных помещениях, используется сейчас очень редко;
нагрева промежуточного теплоносителя в системах как с принудительной, так и с естественной, автономной циркуляцией;
комбинированного нагрева, когда одновременно греется и воздух, и промежуточный теплоноситель.

Плюсы — не размораживается, не вредит системе отопления.
Минусы — высокая стоимость.

Функциональное предназначение твердотопливных котлов

одноконтурный котел – применяется исключительно для обогрева помещений (для нагрева горячей воды комплектуется накопительными баками);
двухконтурный твердотопливный котел (другое название – котел отопительный твердотопливный с водяным контуром) имеет два контура, первый отвечает за отопление, второй – за снабжение дома горячей водой.

Материал теплообменника твердотопливного котла

Плюсы – меньшая инерционность по сравнению с чугуном, широкая вариативность конструкционных решений, удобство в обслуживании, устойчивость к механическим повреждениям, небольшой вес по сравнению с чугуном.
Минусы – меньший срок службы по сравнению с чугунными аналогами, подверженность коррозии, вероятность прогорания топки (толщина стального листа должна быть не менее 4,00 мм).

Плюсы – долговечность (устойчивость к образованию коррозии, накипи, действию кислот), устойчивость к высоким температурам что обуславливает широкую вариативность используемых видов топлива, высокая ремонтопригодность, возможность увеличения мощности за счет конструкционных изменений, меньшие габариты по сравнению со стальными.
Минусы – низкая устойчивость к термическим ударам и перепадам температур, хрупкость, более низкий КПД по сравнению со стальными аналогами, большой вес.

Существуют твердотопливные котлы и с другими теплообменниками, порой даже самыми экзотическими, например, медными, но встречаются они гораздо реже.

Каждый из обозначенных материалов обладает своими плюсами и минусами, а выбор напрямую зависит от условий эксплуатации, особенностей дома и отопительной системы. Если решили купить твердотопливный котел длительного горения и сомневаетесь, что лучше подойдет –стальной или чугунный теплообменник, уголь или пеллеты, Metal-Fach, FACI, Termodinamik или какой-то другой производитель, то с выбором Вам могут помочь специалисты компании “Крас-Котел”.

Температура теплоносителя

Важным моментом является поддержание заданной температуры теплоносителя в системе. Несколько основных параметров.
Параметр первый. Температура теплоносителя всегда должна быть выше 65° С, иначе в котле образуется конденсат из водяного пара и продуктов сгорания, это кислоты, которые разрушают теплообменник.

Второй параметр. В системах с принудительной циркуляцией теплоносителя при отключении электричества возникает температурная разница в котле и радиаторах отопления, при повторном включении это может привести к тому, что холодная вода из обратки вызывает «температурный шок», термический удар и приводит к деформации теплообменника, особенно это критично для чугунных теплообменников.

Параметр третий. Инерционность. В твердотопливных котлах очень сложно поддерживать заданную температуру теплоносителя. Особенно это касается традиционных котлов. Поэтому используется несколько решений.

Одно из них – охлаждающий теплообменник. Он может быть либо встроенным в котел, либо внешним. В стальных котлах устанавливается, как правило, независимый контур охлаждения со змеевиком. В чугунных котлах охлаждающий контур внешний и оборудуется термоклапаном или клапаном-отсекателем.

Второе решение – установка бака-аккумулятора. Это позволяет регулировать температуру теплоносителя в системе, повысить КПД твердотопливного котла и снизить общий расход топлива.

Конструкционные особенности

с фронтальной загрузкой, в большинстве случаев это модели с чугунным теплообменником;

с верхней загрузкой, большинство таких моделей с теплообменником из стали.

атмосферные, с естественной тягой;

с наддувом, принудительной тягой.

Цены на твердотопливные котлы

Цена на твердотопливные котлы напрямую зависит от параметров обозначенных выше и ряда других факторов. Помочь выбрать оптимальный вариант могут только мастера с большим опытом работы и отличными профессиональными знаниями.

Купить котел на твердом топливе, в том числе твердотопливные котлы с водяным контуром, пиролизные и пеллетные, получить нужные консультации, заказать план отопительной системы в доме, монтаж твердотопливного котла предлагает компания “Крас-Котел”.

В статье всё хорошо,только нет упоминания о котлах вулкан ред про почему-то. Это же ваша продукция. Или с ними что-то ни так?

Вы не описали в статье ещё два немаловажных параметра: — минимальная высота дымохода и минимальная тепловая мощность.

Твёрдотопливные котлы длительного горения с водяным контуром для дома

Твёрдотопливные котлы длительного горения с водяным контуром для дома — отопительные агрегаты, предназначенные для использования в негазифицированных коттеджах, домах и дачах. Низкая цена топлива, использование их как резервного источника тепла и возможность сжигать в котлах отходы садоводческого хозяйства сделали твердотопливные котлы довольно популярными среди владельцев загородного жилья. Такое оборудование особенно актуально в условиях сохраняющейся тенденции увеличения цены на газ.

Твердотопливные котлы длительного горения — отличная альтернатива газовым агрегатам

Твердотопливные котлы длительного горения с водяным контуром для дома: виды агрегатов

К сожалению, существует еще много населенных пунктов и дачных поселков, где проведение газовых магистралей только планируется. В таких условиях альтернативой становится оборудование, топливом для которого являются уголь, дрова или топливные гранулы (пеллеты). Чтобы обеспечить комфортный микроклимат и наличие горячей воды для бытовых нужд прибегают к использованию твёрдотопливных котлов длительного горения с водяным контуром для дома. Удобство их использования состоит в том, что загрузка оборудования осуществляется один раз в сутки (в некоторых моделях встречается загрузка раз в неделю). Твердотопливный котел длительного горения благодаря этому обладает высоким (до 95%) КПД.

Твердотопливный двухконтурный котел длительного горения обеспечит не только отопление дома, но и горячее водоснабжение

Устройство одноконтурной и двухконтурной модели

Устройство одноконтурного котла, предусматривающего нагрев теплоносителя для батарей отопительной системы, имеет такую конструкцию:

топка — камера сгорания твердых видов топлива;
зольник — сборник отходов, образующихся при горении;
дымоход — канал для вывода отработанных газообразных продуктов горения;
рубашка — встроенный в топку теплообменник с водой.

Виды топлива для твердотопливных котлов

Принцип действия котла следующий: в камеру сгорания делается закладка топлива, которое при сгорании выделяет тепло. Теплообменник аккумулирует тепло и отдает его теплоносителю, который циркулирует по змеевику. Теплая вода поступает в батареи, а остывшая возвращается обратно в котел.

Отличие двухконтурного твёрдотопливного котла для дома состоит в том, что в нем предусмотрен дополнительный теплообменник (змеевик), использующийся для горячего водоснабжения. Этот теплообменник подсоединяют к трубам водопровода, обеспечивая поступление бытовой горячей воды.

Современная котельная оборудована двухконтурным твердотопливным котлом с накопительным баком для горячей воды

Существуют два метода подключения и расположения контура ГВС:

Проточный режим нагрева. При этом способе змеевик водогрейного контура встроен в рубашку. Водогрейный змеевик нагревается за счет энергии теплоносителя отопительной системы. Вода, перемещаемая по змеевику, нагревается до 45 градусов. Эффективность такой системы — до 8 литров в минуту.
Накопительный режим нагрева. Такая система предусматривает бойлер (водонагревательный бак), встроенный в канал дымохода или основной теплообменник. Нагрев осуществляется горячим воздухом или теплоносителем отопительной системы. В зависимости от расхода горячей воды, в бойлер из водопровода подается холодная вода и нагревается там до 90 градусов. При такой схеме контур ГВС способен обеспечить объем воды в 2 раза превышающий объем бойлера, что будет способствовать перерасходу топлива.

Принцип работы твердотопливного пиролизного котла

Дополнительная комплектация котлов

Статья по теме:

Применение твердотопливных котлов для отопления частных домов. Использование твердотопливных котлов для отопления частных домов позволяет в разы снизить затраты на топливо.

Чтобы повысить КПД оборудования, предлагается оснастить котел циркуляционным насосом. С его установкой эффективность возрастет в два раза, но тогда функционирование котлов становится энергозависимым. Если электроэнергия подается с перебоями, рекомендуется укомплектовать котел переключателем (байпасом), способным перевести принудительное перемещение воды в естественное.

Отопление и горячее водоснабжение на основе твердотопливного котла и солнечных батарей обеспечит вашему дому энергонезависимость

Полезный совет! Приобретая котел, следует выбирать модель, которая обеспечит бытовое горячее водоснабжение без подачи воды в систему отопления. Это позволит пользоваться горячей водой в летний сезон.

Чтобы котел длительного сгорания топлива не работал на нагрев радиаторов, но обеспечивал подогрев воды для бытового использования, он оснащается электрическим тэном. Такой котел называется гибридным и является многофункциональным оборудованием.

Схема подключения котла с водяным контуром в общую систему отопления

Оснащение котлов дополнительным оборудованием (например, вентилятором для обеспечения тяги в дымоходе, насоса для подкачки горячей воды в трубах) делает оборудование энергозависимым, с другой стороны, подключение к сети делает возможным автоматическое управление процессом.

Предлагаем к просмотру видео: «Твёрдотопливный котел длительного горения своими руками»:

Устройство пиролизного твердотопливного котла с водяным контуром

Конструкция пиролизного котла с водяным контуром

Порядок работы пиролизного агрегата:

на колосник укладывается твердое топливо (дрова);
производится розжиг котла, закрывается дверца топки и включается дымосос;
в процессе горения внутри камеры создается высокая температура, что способствует образованию древесного угля, угарного газа и летучих образований водорода и азота;
все эти продукты поступают во второй отдел камеры, где к ним подмешивается вторичный поток воздуха и эти продукты сгорают;
тепло от сгорания этих продуктов повторно подается в первый отдел камеры.

Пиролизный твердотопливный котел с автоматической загрузкой топлива

Сравнительный анализ моделей твердотопливных котлов с водяным контуром для дома

в пиролизных агрегатах используется повторная подача воздуха, что обеспечивает длительность прогорания закладки топлива, продлевая его до 10-12 часов, а время горения аналогичной закладки в обычном котле 4 часа. С точки зрения экономичности, пиролизные котлы загружаются реже и топлива уходит меньше;
в пиролизных котлах происходит сгорание дров практически без отходов. Золы остается минимум. Это в свою очередь облегчает уход за оборудованием: не так часто требуется выгребать из котла золу и прочищать газоход;

В пиролизных котлах используется повторная подача воздуха, продлевая длительность прогорания закладки топлива до 10-12 часов

двухступенчатое сжигание, снижающее избыток воздуха в камере, повышает производительность пиролизного котла;
при наличии двух камер сгорания появляется возможность контроля и регулирования процесса горения. Пиролизные котлы можно автоматизировать, что совершенно невозможно в обычных котлах;
пиролизные котлы могут принять для розжига поленья довольно больших размеров, что, в свою очередь, экономит время на рубку дров;
легкий и доступный монтаж — не требует разрешительных документов, возможна установка оборудования своими руками.

Упрощенная схема подключения автоматики в систему отопления с твердотопливным котлом длительного горения

высокая стоимость;
зависимость от электроэнергии — ввиду использования дымососа;
в некоторых случаях несоответствие заявленным характеристикам мощности;

Полезный совет! Прежде чем приобрести твердотопливный котел длительного горения, ознакомьтесь с отзывами о его производителе. Очень часто встречаются модели с малоэффективным процессом пиролиза.

использование котлов в неполную мощность приводит к образованию дегтя, забивающего газоход;

Для продления срока эксплуатации необходимо производить периодическую чистку твердотопливного котла

для корректной работы пиролизных отопительных твердотопливных котлов с водяным контуром, требуется подмес горячей воды к жидкости, поступающей вторично в котел;
температура обратки должна быть не меньше 60ºС, иначе в газовом тракте появится конденсат, что приведет к коррозии.

Как правильно выбрать твердотопливный отопительный котел

На что следует обратить внимание при выборе подходящей модели твердотопливного котла:

мощность агрегата. Если вы приобретаете двухконтурный котел для обеспечения горячим водоснабжением, следует выбирать агрегат, мощности которого хватит и на нагрев бытовой воды;
производительность контура горячей воды. Необходимо рассчитать, хватит ли объема нагреваемой котлом воды для бытовых нужд всей семьи;

Схема подключения аккумулятора тепла в систему отопления

Полезный совет! Для обеспечения горячим водоснабжением дома, где проживает большая семья, следует приобрести модель котла со встроенным бойлером или предусмотреть установку теплового аккумулятора.

удобство и периодичность обслуживания. Обращайте внимание на то, как часто придется загружать дрова и очищать зольник. Отдавайте предпочтение моделям с объемным бункером, где очистка производится один раз в три месяца, а длительность горения доходит до пяти дней;
материалы, из которых выполнен котел. Долговечным является оборудование, выполненное из чугуна (срок службы составляет до 30 лет). Змеевик для горячего водоснабжения должен быть выполнен из стали или меди.

Современные модели твердотопливных котлов длительного горения могут полностью заменить газовые агрегаты в системах отопления и горячего водоснабжения частного дома
