Монтаж термопанелей

Цокольные термопанели: правила монтажа своими руками, пошаговая инструкция

Монтаж термопанелей своими руками + видео
Как правило, утепление и домовая отделка происходят последовательно, но применение фасадных термических панелей дает возможность объединять оба процесса. Это многослойный материал будет включать базу из экструдированного пенополистирола или же пенополиуретана и украшающий слой плитки клинкерного типа. Установка фасадных термопанелей своими руками может быть осуществлена на любые поверхности – бетон, кирпич, древесина или газобетон.

Новая продукция для фасадной отделки может сочетать в себе качества обоих материалов. Клинкер, который сделан из глины, обеспечивает устойчивость к отделке ко внешним факторам и красивому виду здания.

По прочности материал можно сравнить с гранитом, но не имеет опасный радиационный фон. Большая гамма цветов и разные фактуры термических панелей создают облицовку эстетичной респектабельной.

Общие сведения

Преимущества термических панелей

Вот какие есть плюсы:

Надежное крепление до фасада посредством особенных замков.

Рассмотрим подробнее, что собой представляет данный материал.

Что это такое

Применяемый пенополистирол обладает устойчивостью к горению и гарантирует высокий уровень пожарной безопасности. Материал для отделки на его основе будет иметь высокую цену. Уровень утепления строения будет зависеть от толщины панелей, а еще от того, насколько хорошо обработаны швы. Термические панели с пенополиуретаном делают посредством заливки пластиковой смеси на плиточку клинкерного типа. Они прочные и надежные, а еще обеспечивают высокую степень термической изоляции. Термические панели с применением пенополистирола производят нагреванием гранул материала искусственного происхождения, который насыпан на отделочную плиточку. В результате скрепления внешнего слоя и утеплителя произойдет без нанесения клеевого состава, что обеспечивает долговременное, а также высокопрочное сцепление материала.

Характеристики материала

Термопанели имеют сложную конструкцию из нескольких слоев, причем каждый из них играет свою роль. Обычно у каждой панели есть основание, утепляющий слой, декоративное покрытие. Благодаря последнему не требуется дополнительная отделка. Материал характеризуется следующими свойствами:

Повышенная теплоизоляция.
В зависимости от утеплителя могут быть увеличены еще и звукоизоляционные характеристики здания.
Панели имеют прочную плотную структуру. Материал способен переносить статические нагрузки и несильные удары.
Они пригодны для применения даже в довольно суровых условиях. Рабочий диапазон температур равен от — 170 до + 170 градусов.

Особенности выполнения работ

Создатели термических панелей предоставлять инструкцию по монтажу изделия, а еще к ней прилагают фото и схемы, которые дают возможность разобраться в очередности процесса. Выполняя установку самостоятельно можно сэкономить огромную сумму, которая требуется на плату труда строителей. Монтаж термических фасадных панелей производится двумя методами – с заполнением швов и бесшовным. Второй вариант дает возможность оптимизировать траты материала и времени на установку, при заполнении швов нужна затирка стыковых соединений между панелями.

Подготовительные работы поверхности

До начала установки поверхность фасада требуется выравнивать – оштукатуривать ямы и шлифовать выступы и провести грунтование стен. При большом перепаде уровня требуется сделать обрешетку. Это каркас, сделанный из древесных планок с сечением 5*5 см или профиля из металла. К поверхности здания предъявляются такие требования:

Очищение от любых видов загрязнения.
Высокая прочность покрытия и никаких отслоений.
Малый процент влажности.

Рассмотрим, как рассчитывать нужное количество материала.

Подсчитывание материала

Для монтажа фасадных термопанелей своими руками следует грамотно подсчитать количество требуемых материалов. Фасадная площадь может быть вычислена посредством перемножения длины и высоты. Из полученного значения следует вычесть размер дверей и окон. Разделить основную площадь стеновых поверхностей здания на габарит одной панели, а еще найдете требуемое значение. Следует купить материал с малым запасом в 10%. Такой резерв потребуется в случае порчи материала или непредвиденных расходов. Потребуются еще и особые элементы углового типа.

Инструменты для установки панелей

Болгарка и алмазный диск.
Шуруповерт.
Шпатель.
Строительный уровень.
Электрический перфоратор.
Рулетка.

А теперь поговорим непосредственно про установку.

Установка утеплительного слоя должна быть разбита на несколько последовательных этапов. Работа должна быть начала с отбивки горизонтального уровня вдоль всех стен дома. требуется измерять вертикально каждого угла в здании, при больших колебаниях потребуется изготовить обрешетку. После проверки диагонали стен выставляют вертикальные маячки. По общему периметру на горизонтальную отметку прикрепите направляющую. Такой алюминиевый профиль станет прекрасной отправной точкой установки и местом для крепления отливов для воды от дождя.

Термические панели начинают устанавливать снизу и от левого угла. Они будут установлены рядами, при установке первого ряда требуется отрегулировать уровень панелей. От качества установки начальных элементов будет зависеть весь декор. Крепление панелей до фасада произойдет на особый клеевой состав или посредством дюбелей. Для надежности фиксации одного элемента требуется 8-10 саморезов.

Для предотвращения движения прохладного воздуха за обшивкой, пространство между первым рядом и стенкой заполнится пенкой. Между собой термические панели соединяются посредством пазов и гребней. Для водной устойчивости на стыки наносят герметик силиконового типа. Разрезание панелей до требуемого размера произойдет болгаркой и алмазным диском.

После установки первого ряда следует приступить ко второму, а работа начинается аналогично – от левого угла. Бесшовное скрепление потребует обеспечение плотного прилегания соседних панелей.

При применении обрешетки крепление осуществляют не на поверхность стен, а на профиль или бруски. Стартовые стойки следует прикрепить на углы здания, по натянутым между ними шнурами будет происходить установка остального типа обрешетки. Реечный шаг должен обеспечивать стыкование на планке двух панелей. Под каждую термическую панель должно приходиться не меньше 3 реек для крепления. Элементы для облицовки здания устанавливают вразбежку, каждый новый ряд будет сдвинут на половину длины от целой панели. Так вы сможете достичь надежность крепления и идеальное сходство с кладкой из кирпичей.

Затирание швов

Если требуется, то следует заполнить швы, и для этого применяют морозоустойчивый состав, и его подбирают в цвет материалов. надежная степень герметизации стыков не даст возможности проникать в них влаги, которая при замерзании разрушает целостность швов. В процессе затирания швов посредством раствора требуется следить, чтобы он не оставался на поверхности панелей. После просыхания и утрамбовки расшивку следует обрабатывать водоотталкивающими составами. Работа должна быть в сухую и теплую погоду.

Доборные детали

Установка термопанелей своими руками (можно смотреть видео для лучшего усвоения материла) является очень важным действием при отделке дома. Откосы оконных и дверных проемов обрабатывают раствором цементам или устанавливают особый угловой элемент с клинкерной плиточкой. Место примыкания к свесу крыши закрывают посредством декоративного элемента. Водосток аккуратно будет зафиксирована посредством шурупов сквозь панели. Произвести облицовку здания термическими панелями несложно, и нужно будет свободное время, а еще четкое следование инструкциям.

Подготовка поверхности к кладке термопанелей

Монтировать термопанели для фасада дома возможно фактически при любых погодных условиях. Необязательно обладать большим объемом специальных навыков и знаний.

Достаточно иметь представление о выполнении работ с применением шуруповерта, с помощью которого можно крепить фасадные панели с утеплителем.

Достоинством этого типа установки является отсутствие необходимости применения расходных материалов и специнструментов.

Основной инструмент при монтаже фасада — шуруповерт

Подготавливать поверхность фасада следует поэтапно. Перед отделкой деревянных стен облицовочными термопанелями необходимо выполнить следующие шаги:

Укрепляется гидроизоляционный материал, полосы которого должны идти по горизонтали и закрывать каждый следующий лист на 5 — 7 см, начиная сверху.
Для крепления штукатурной сетки антикоррозийной используются скобы либо оцинкованные гвозди, укладывать ее на внутренние и наружные углы следует в 2 слоя.
Отделанный штукатуркой фасад вместе с сеткой обеспечивает создание ровной поверхности для укладки панелей, толщина слоя должна составлять 1 — 1,5 см.

Укреплять фасадные термопанели для наружной отделки дома с бетонными стенами достаточно просто. Перед монтажом следует провести проверку строительного материала, из которого сделан фасад, на пористость. Этот показатель является минимальным у бетона с высокой плотностью.

Обработка осуществляется с помощью гидрофобизатора.

Перед укладкой термоблоков на новую кладку осуществлять дополнительную обработку поверхности необязательно. Монтировать термопанели можно прямо на нее. Старая кладка очищается от высолов, обрабатывается гидрофобизатором и оштукатуривается.ПОдробнее об этапах монтажа смотрите в этом видео:

Последний этап осуществлять необязательно, если термоблоки планируется выкладывать на старое здание. Для облицовки фасада термопанелями может потребоваться сооружение облицовки.

Советы мастеров

Теплопанели – эффективный материал, позволяющий повысить энергоэффективность дома. При выборе материала стоит обратить внимание на следующие факторы:

Внимательно подойдите к выбору производителя. Не стоит брать ноунейм панели, скорей всего, эта покупка станет пустой тратой денег. Обратите внимание на продукцию марок Форска, Плитпром, Регент, Термозит.
Осмотрите плиты, они не должны крошиться, гранулы утеплителя на торцах не должны существенно выступать, иначе это значительно усложнит процесс расшивки.
Панели с пластиковой отделкой наименее долговечны, материал выгорит под воздействием солнечных лучей, и быстро потеряет внешний вид.

Фасадные термопанели позволяют быстро утеплить здание высотой до 70 метров. Декоративное покрытие не требует дополнительной отделки, эффектно имитирует настоящую кирпичную кладку, сруб или отделку натуральным камнем.

Разновидности панелей

Конструктивно панели принято разделять на два типа: двух- и трехслойные. Разберем каждую из этих разновидностей.

Двухслойные панели

Двухслойные панели более доступны по цене. Первый слой изготавливается из экструдированного пенополистирола. Второй слой наклеен на основу, выполняет декоративную функцию. Жесткость материалу придает первый утепляющий слой. Примерный срок эксплуатации двухслойных панелей по заявлению производителей обычно равен 15 годам. Они более подвержены негативному влиянию среды, что может стать причиной ее деформации. В связи с недостаточной жесткостью панелей они предъявляют повышенные требования к черновой поверхности стен. Двухслойные термопанели не могут быть установлены с помощью каркасной технологии. Еще один минус этой разновидности отделки — материал от некоторых производителей огнеопасен. Он способствует быстрому распространению пламени, в процессе горения выделяется едкий дым.

Трехслойные панели

Трехслойные термопанели стоят значительно дороже. В основании этого материала лежит OSB-плита, она существенно повышает общую жесткость и прочность материала. Обычно он изготавливается из пенополиуретана. Верхний декоративный слой может существенно отличаться в зависимости от модели. Наиболее распространенный вариант 4 клинкер или полимерное покрытие, изготовленное на базе акрила. Оба этих варианта рассчитаны на длительный срок службы, устойчива к атмосферным осадкам, имеют эстетичный внешний вид.

Также декоративный слой может быть произведен из металла, дерева, керамики, керамогранита, натурального камня, или пластика. Деревянные панели встречаются в продаже не так часто. К материалу достаточно правдоподобно может имитировать кирпичную кладку, декоративную штукатурку, отделку натуральным камнем.

По краю трехслойной плиты расположен замковый механизм типа «шип-паз». Это позволяет не только получить цельный слой, но и предотвратить образование мостиков холода. Теплоизоляционные характеристики этой разновидности значительно выше. Трехслойный материал может монтироваться каркасным или бескаркасным способом.

Монтаж термопанелей

Цокольный профиль устанавливается по уровню и служит стартовой рейкой и отливом для дождевой воды. Рекомендуется закреплять стартовую планку на 10 см ниже нулевой отметки (уровень пола утепляемого помещения), чтобы избежать «мостиков холода». Крепление производится с шагом 30-50 см при помощи дюбелей. Рейки на углах стыкуются косым срезом.

При монтаже цокольных термопанелей необходимо оставлять зазор между стартовым уголком и отмосткой, во избежание деформации всей системы под воздействием грунта.

Монтаж фасадных элементов.

Монтаж системы всегда начинают от угла здания. После того,как отбита на основании стартовая отметка и установлен цокольный профиль или монтажная опора, при помощи отвеса отмечают высоту первого ряда фасадных элементов. В случае неровности стены необходимо установить вертикальные маяки в местах соединения фасадных элементов. Перед установкой под каждую панель нижнего ряда по цокольному профилю прокладывают валик полиуретановой пены.Панели устанавливают на угол здания (с опорой на цокольный профиль или временную монтажную рейку),обеспечивая расстояние между стыком угловых панелей для заполнения затирочным составом, предварительно обрезав края панелей под углом 45º,закрепляют дюбелями. Далее ведется монтаж граничащих панелей стык в стык(технологический зазор под затирочный состав предусмотрен конструкционными особенностями панели). В той же последовательности ведется монтаж элементов следующих рядов.

Крепление фасадных элементов.

Нагель по бетону

На лицевой стороне панелей имеются монтажные отверстия. Все отверстия, предназначенные для крепления дюбелями, сверлятся на глубину, на 2-3 см превышающую длину крепежного элемента. Дюбель устанавливается в отверстие от руки. При этом шляпка дюбеля утапливается в шов между облицовочными плитками, распорный элемент-шуруп вставляется в дюбель и заворачивается при помощи шуруповерта с отрегулированным усилием крутящего момента,во избежании порчи панели в результате чрезмерного давления.

Дюбель устанавливается так, чтобы его шляпка легла в специальную выемку монтажном отверстии.Повреждение пластмассовой головки гвоздя не допускается. Крепление панелей дюбелями необходимо выполнять в процессе монтажа сразу после установки каждого отдельного элемента.

Уплотнение фасадной системы с помощью полиуретановой пены.

Для нанесения пены применяется специальный пистолет для баллонов с полиуретановой пеной.На каждую панель перед монтажом на тыльную сторону(утеплитель)наносится валик из пены по периметру и по диагоналям. После монтажа каждой панели в местах стыковки следующей, укладывается валик из пены для устранения возможных мостиков холода в местах соединения. Уплотнение по контуру панелей производится по мере установки каждой отдельной панели.

ВНИМАНИЕ! Необходимо применять пену с низким коэффициентом вторичного расширения. При температуре ниже плюс 5ºС необходимо применять зимнюю пену.

Изготовление резаных фасадных элементов.

При облицовке фасадов возникает необходимость резать панели по месту примыкания к проемам, углам и архитектурным деталям. Для этой цели на строительном участке применяется угловая шлифовальная машина или камнерез.

Также с помощью угловой шлифовальной машины восстанавливают на резаных краях вертикальные швы (или половинки швов), срезая тонкую полоску облицовочной плитки, по ширине соответствующую швам на панели.

Затирка швов может осуществляться двумя способами:

затирка стыковочных швов

полная затирка швов

Затирка стыковочных швов.

Затирка стыковочных швов – экономичный способ отделки фасада, при которой затираются места стыковки панелей друг к другу и монтажные отверстия.

Затирку стыковочных швов рекомендуется применять в том случае, если в настоящий момент не имеется возможности по погодным или финансовым соображениям осуществить полную затирку швов. А так же когда к фасаду здания не предъявляются высокие эстетические требования.

Плюсы: небольшой расход затирочной смеси, небольшое количество время и трудоемкость.

Минусы: стыковочные швы могут стать заметны в процессе эксплуатации, или при выпадении осадков и забивки пылью в процессе производства работ и высыхания, а также при не соблюдении технологии затирки.

Затирочная смесь «ФАСТЕРМ» укладывается при помощи пистолета для герметика в стыковочный, обеспыленный и увлажненный паз по периметру панели. В зависимости от температуры окружающей среды, потребуется время для начала схватывания состава(ориентировочно 5-20 мин.) после этого кельмой для затирки, ширина которой должна соответствовать размеру швов, разгладить затирку до получения равномерно уложенной гладкой поверхности, при необходимости кельму можно смачивать водой.После того как затирочная смесь подсохла, необходимо удалить, при помощи сухой или влажной ветоши, остатки смеси с лицевой поверхности панели. Не рекомендуется замывать затертые швы.

Полная затирка швов.

Полная затирка швов – наиболее предпочтительный финишный способ отделки фасада, при применении которого , здание получает вид кирпичного дома, идеальной лицевой кладки.

Плюсы : внешний вид не отличим от домов, построенных из облицовочного кирпича, в то же время имеет более благородный вид идеальной кирпичной кладки; разнообразные варианты дизайна, за счет применения цветной затирки, исходя из ваших предпочтений; заполненные стыковочные и межкирпичные швы обеспечивают более надежную защиту стыков и адгезию к панелям.

Затирочная смесь «ФАСТЕРМ» укладывается при помощи пистолета для герметика в стыковочный и меж кирпичный швы, обеспечивая достаточное заполнение. В зависимости от температуры окружающей среды, потребуется время для начала схватывания состава(ориентировочно 5-20 мин.) после этого кельмой для затирки швов, ширина которой должна соответствовать размеру швов, разгладить затирку до получения равномерно уложенной гладкой поверхности.Равномерность нанесения раствора а также последующей обработки кельмой, является гарантией однородности цвета швов. Толщина слоя заполненного шва должна составлять не менее 3 мм. После того как затирочная смесь подсохла, необходимо удалить, при помощи сухой или влажной ветоши, остатки смеси с лицевой поверхности панели.

Монтаж термопанелей

С появлением на рынке фасадных термопанелей, в которых слой утеплителя объединен с декоративным слоем, не обязательно нанимать бригаду монтажников для отделки и утепления. Монтаж термопанелей можно выполнить самостоятельно без сложных манипуляций.

Преимущества фасадных термопанелей:

Рабочий диапазон температур от – 50 до + 50 градусов Цельсия.
Плотность 40-70 кг/куб, дает изделию повышенную прочность.
Устойчивость к коррозии.
Продолжительное время эксплуатации (около 50 лет).
Теплопроводность 0,020 Вт/м2С.
Отличные звукоизолирующие характеристики.
Высокая устойчивость к воспламенению.
Хорошая паропроницаемость.
Стойкость к воздействию атмосферных явлений.
Простота монтажа.

Виды термопанелей

Все панели, представленные сегодня на рынке, делят на несколько типов, и для всех термоплит предусмотрен разный способ монтажа:

В зависимости от типа утеплителя: полиуретана или полистирола. Лучшей теплоизоляцией при меньшей толщине обладают панели с полиуретановым утеплителем. Однако они дороже по сравнению с полистироловыми.
Наличие или отсутствие прочной основы для монтажа (ОСП или ЦСП).
Также фасадные термопанели различают по виду полимерно-песчаного слоя.
Классифицируют плиты по внешнему виду декоративной отделки: с имитацией дерева, камня, кирпича (клинкерные панели).

Для каркасных деревянных домов используются преимущественно термопанели с жесткой основой.

Подготовительные работы перед установкой

Перед тем, как крепить термопанели, необходимо сделать теплотехнический расчет, определить “точку росы” – место, в котором образуется конденсат при определенной температуре и влажности. Если выполнять утепление дома термоплитами без соответствующего расчета до монтажа, есть риск сместить точку росы внутрь стены дома, что неизбежно приведет к накоплению конденсата и , как следствие, гниению и появлению плесени.

Важно правильно рассчитать требуемое количество материалов. Расход измеряют так: площадь стены делят на площадь одной термопанели. Отнимать участки, занимаемые проемами (окнами, дверями, витражами), не нужно – это достаточный запас материала.

Набор для монтажа термопанелей

Для облицовки фасадов термоплитами необходимы:

отделочные панели (рядовые для стен и угловые);
профили для каркаса;
цокольные отливы;
стартовый профиль (для установки плит первого ряда);
перфоратор с 8 сверлом;
уровень (правило);
угловая шлифмашина с диском по камню;
саморезы длиной не менее 12 см (дюбели) – на 1 кв. м. около 8 штук;
шуруповерт;
пена-клей (1 баллон на 20 панелей);
затирочная смесь.

Как крепятся термопанели фасадные

Основание должно быть сухим, без остатков смеси, грязи или масла.

Прямые панели устанавливаются непосредственно на стену или на обрешетку (каркас) из профилей:

Обрезку панелей под размеры проемов делают при помощи алмазного диска.

Первый ряд панелей должен захватывать 15-20 см ниже уровня пола первого этажа. Обязательно при монтаже фасадных термоплит установить отливы на цоколь и только потом начинать укладку первого ряда.

Этапы установки термопанели:

Отделка угловых элементов

Для облицовки откосов предусмотрены угловые элементы, внутренние и наружные. В компании All-Klinker помогают рассчитать необходимое количество таких элементов для монтажа обшивки.

Установка термопанелей производится бескаркасным методом, прямо к поверхности откосов. Отделка откосов – несложный процесс, но перед установкой термоплит углы необходимо дополнительно утеплить.

Ознакомьтесь с монтажом клинкерных термопанелей на видео.

Завершающие этапы

После установки термоплит из пенополистирола делают затирку и расшивку швов специальной расшивочной смесью.

Работы по затирке швов выполняются в следующем порядке:

Сначала разводят расшивочную смесь водой, размешивая ее при помощи строительного миксера.
Затем наполняют пистолет и наносят на швы при помощи монтажного пистолета.

Термоплиты ППУ не требуют фуговки.

Последняя задача при монтаже – установить карнизы для герметизации зазоров между стеной и термопанелями.

Обстоятельный подход к монтажу

Если Вы решите установить фасадные термопанели, обращайтесь в компанию All Klinker. Мы предлагаем качественные материалы для отделки. На весь ассортимент продукции имеются сертификаты соответствия.

В случае, если установку вы хотите выполнять самостоятельно, изучите видео как обшить дом термопанелями своими руками. Уроки по монтажу помогут избежать ошибок и порчи материала.

Цокольные термопанели — характеристики, цены, инструкция по установке

Речь о совершенно новом материале для отделки фасадов зданий. Термопанели могут использоваться не только при строительстве нового дома, но и во время капитального ремонта, в том числе – цокольных частей.

Цокольные термопанели

Особенности термопанелей

Описываемый материал благодаря применению современных технологий обладает отменными эксплуатационными характеристиками. Ознакомимся с ними.

Такие панели являются не только внешней отделкой, но и утеплением Чем цокольные термопанели отличаются от фасадных

Таблица. Эксплуатационные характеристики материала.

Наименование	Краткое описание
Пожаробезопасность	Те материалы, которые применяются для теплоизоляции, не горят.
Низкая теплопроводность	Имея толщину всего 50 мм, термопанели обладают такими же показателями теплосбережения, как 100-сантиметровый слой бетона.
Устойчивость к влаге	Материал не впитывает ее, а потому монтажные работы заметно упрощаются.
Технологичность	Какие-либо сложные механизмы во время монтажных работ не используются, для работы нужны лишь электродрель и болгарка.
Длительный срок службы	Если на панелях нет каких-то повреждений, то они могут прослужить больше 30 лет.

На заметку! Термопанели для цоколя могут быть обычными и усиленными. Первые состоят из двух слоев – теплоизоляционного (полиуретан) и внешнего декоративного (это может быть керамическая или клинкерная плитка, проч.).

Пенополиуретан, используемый как основа, имеет ряд преимуществ по сравнению с другими материалами-теплоизоляторами Облицовочные плиты

Что же касается усиленных панелей, то в них имеется дополнительный слой из ОСБ плиты, благодаря которому заметно увеличивается механическая прочность. Стоимость таких термопанелей выше, но именно их желательно применять для отделки цокольных частей здания.

Сам цоколь, к слову, принимает на себя значительные нагрузки, а потому панели для отделки должны быть прочными. Слой утеплителя должен иметь толщину 4-8 см, более точное значение зависит от климатической зоны и отсутствия/наличия используемого подвала. Термопанели обладают всего одним недостатком – это высокая стоимость.

Фото цокольных термопанелей

Никакие микроорганизмы в панелях не размножаются, еще материал устойчив к грызунам и резким температурным перепадам. Что касается стоимости, то она зависит от конкретных характеристик и варьируется от 1 200 до 2 500 рублей за 1 м кв. (может быть и выше).

Технические характеристики термопанелей Характеристики материала Виды фактур термопанелей

Калькулятор расчета толщины утепления кирпичного цоколя

Советы по монтажу термопанелей

Есть 2 способа монтажа, что обуславливается особенностями изготовления материала:

на каждую термопанель надвигается следующая, чтобы замки зацепились. Часть утепляющего материала в подобных панелях остается открытой, она закрывается при установке следующей плиты. В результате – достаточно прочный замок. Такие панели устанавливаются быстрее, но важно, чтобы цоколь имел идеально ровную поверхность. Кроме того, между цоколем и термопанелями по причине неплотного прилегания может возникнуть естественный воздухообмен, из-за чего эффективность утепления заметно снизится;

соседние панели приклеиваются встык, вся площадь утеплителя закрыта плитками. Для фиксации используется монтажная пена или клей. Время, необходимое для монтажных работ, из-за этого увеличивается, однако цоколь не нужно предварительно выравнивать, да и конвекции воздуха между ним и термопанелями не будет (а значит, улучшится теплосбережение).

Выбирая тот или иной способ, оцените не только то, каково состояние цоколя, но и собственные возможности. К примеру, если цоколь ровный, то предпочтение лучше отдавать первому методу. Но не забывайте, что в любом случае должны использоваться специальные дюбели.

Ознакомимся с доборными элементами, облегчающими монтажные работы.

Пошаговая инструкция по установке термопанелей на ровный цоколь

Для работы потребуется минимум один помощник, самому устанавливать панели будет нелегко. Вначале замеряется площадь цоколя, после чего закупаются материалы в нужном количестве. Особые запасы не требуются, всегда хватит одной плиты.

В расчете площади цоколя нет ничего сложного

Хорошо, если углы есть в наличии, но если их нет, вы вполне справитесь и без данных элементов (далее мы расскажем, как именно). Перед установкой углов нужно проверить все стороны цоколя – нужно, чтобы везде было ровно по 90 градусов. В противном случае возможны серьезные трудности.

Как проверяется внутренний угол

Что касается инструментов и расходных материалов, то в работе понадобятся:

На заметку! Если есть возможность, купите термопанели, в которых уже установлены пластмассовые части дюбелей – это намного облегчит установку.

Шаг 1. Вначале осматриваются поверхности цоколя. Для проверки поверхностей используется длинная железная или деревянная рейка.

Проверяется ровность стен

Рейка прикладывается в разных местах, оцениваются зазоры – допускается не более 4-5 мм. Выступы в обязательном порядке отмечаются и в дальнейшем удаляются.

Удаление больших выступов болгаркой

Шаг 2. Размечается нижний ряд. Действовать нужно аккуратно и внимательно, это очень ответственный этап.

Фасад дома перед отделкой

Сама разметка выполняется следующим образом.

Определяется наивысшая точка нижней части цоколя, для чего используется лазерный уровень.
На всех углах здания делаются метки, затем по периметру отбивается горизонтальная линия при помощи веревки с синькой.
В самой низкой точке замеряется расстояние.
По уже готовой линии устанавливается стартовый профиль.

В случае не горизонтальных отмосток профиль необходимо устанавливать по наклонной нижней линии цоколя. Вариант сложный, потому будем рассматривать именно его.

Обратите внимание! Желательно нанести на профиль линию монтажной пены, чтобы панели более плотно прилегали.

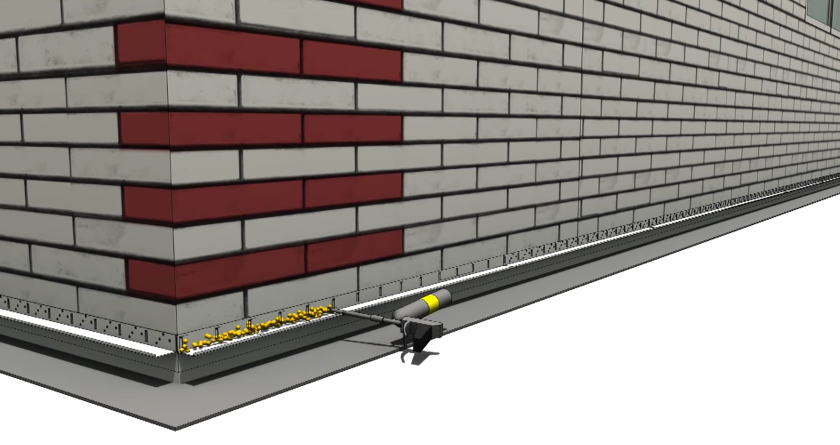

Схема нанесения монтажной пены

Шаг 3. Определяется перепад по линии горизонта, дабы уменьшить объемы отходов и выровнять положение элементов. При обрезке нужно следить, чтобы высота панелей была минимум в 2 клинкера, иначе негде будет фиксировать дюбеля. По данной высоте отбивается другая горизонтальная линия – именно по ней будет устанавливаться верхняя часть отрезанных элементов.

Шаг 4. Снимаются размеры первой панели (обязательно учитывается уклон), после чего по линии отрезается лишняя часть.

Клинкер режется болгаркой Резка панели

Шаг 5. Плитка прикладывается к цоколю. Пока один человек удерживает ее, другой сверлит отверстия для дюбелей.

При отсутствии готовых углов их необходимо делать своими руками. С этой целью изнутри панели срезается теплоизоляция под углом 45 градусов, затем две плиты будут соединяться в месте среза. При резке плитки помните, что диск должен вращаться сверху вниз! Также используйте только алмазный диск для плитки.

Шаг 6. Перед установкой пластиковых частей дюбелей в утеплителе сверлятся отверстия, диаметр которых соответствует таковому у большой шляпки. Последние нужно утопить, чтобы они были вровень со всей поверхностью – так будет обеспечено правильное сцепление с замками.

Глубина сверления отверстий Нельзя слишком сильно затягивать саморезы

Углы у пенополистирола острые, из-за чего усложняется соединение (клинкер задевает их даже при незначительном перекосе). Чтобы избежать этого, в местах, где плитка заходит сверху, ножом снимается небольшая фаска.

Установка панели на стартовый профиль Зазор между землей и профилем обязателен Монтаж первой термопанели

Шаг 7. После установки первой панели можно приступать к монтажу второй.

Монтаж второй термопанели Стыковка панелей

Она прикладывается к цоколю, после чего ее положение проверяется ровной линейкой. Важно, чтобы панель была на одной линии с предыдущей. При необходимости удаляются мешающие выступы.

Схема установки термопанелей

Шаг 8. Смонтированная панель фиксируется. По всей поверхности нужно закрепить минимум 6 дюбелей с обычной шляпкой (в швы между плитками), а в каждую выступающую часть – по дюбелю с большой. Положение панелей постоянно проверяется уровнем, все отклонения сразу устраняются.

Как проверяется вертикальность обшивки Замечание по установке угловых элементов Фото стен после завершения отделочных работ

Как затирать швы?

При выборе затирки нужно учитывать материал, которым уже наполнены швы панелей. Это могут быть как силиконовые герметики, так и цементные растворы. Силикон может отслоиться уже спустя несколько лет, в то время как цемент гораздо прочнее. Поэтому предпочтение лучше отдавать цементным затиркам, особенно – если имитируется каменная/кирпичная кладка.

Затирку можно подобрать под цвет термопанелей

Сам процесс затирания швов выглядит примерно следующим образом.

Подготавливается широкий шпатель или железная плоская затирка. Это будет подставка.
Смесь будет наноситься специальным приспособлением, сделанным из подручных материалов или купленным в магазине. Ширина приспособления должна быть меньше на 1-2 мм за ширину наличествующих швов; еще его желательно согнуть буквой Z, чтобы было удобнее работать.
Порция выкладывается на подставку, подносится к шву и понемногу в него вдавливается. Работать следует аккуратно, следя, чтобы смесь приставала ко всей площади; также не нужно допускать воздушных карманов.

Около дверных/оконных проемов плитки нужно вырезать особенно осторожно. При снятии размеров учитываются также откосы, наличники и прочие элементы.

Установка панели около проема

Пошаговая инструкция по установке панелей клеевым способом

Такие панели, как уже упоминалось, могут крепиться на неровные поверхности по причине отсутствия замков. Но клей позволит устранить лишь перепады в 10-20 мм, если они больше, то придется их предварительно удалять. Расчет количества материалов и нанесение разметки здесь те же, что и в предыдущем варианте.

Шаг 1. Вначале готовится клеевой состав в соответствии с инструкцией производителя.

Шаг 2. Клей наносится по периметру панели и в нескольких местах в середине с помощью шпателя. Толщина слоя – около 20 мм (можно больше или меньше в зависимости от неровностей).

Шаг 3. Установка панелей начинается с углов. Причем в данном случае отверстия проделываются до крепления плиты, а затем электродрелью нужно орудовать лишь в самом цоколе. Нельзя, чтобы панель прижималась или меняла свое первоначальное положение.

Для приклеивания термопанелей лучше использовать пенополиуретановый клей-пену

Шаг 4. Щели между соседними плитами в дальнейшем запениваются. Когда пена застынет, ее излишки следует удалить строительным ножом до стандартной глубины.

Нанесение пены Схема нанесения пены Нельзя наносить пену на все пространство между стеной и панелью Установка дюбелей в высверленные отверстия Монтажная пена на стыках панелей

Аналогичным образом устанавливаются все термопанели. Швы затираются по той же схеме, что описывалась ранее.

В качестве заключения. Еще несколько полезных советов

Пожалуй, использование термопанелей для оформления цоколя относится к самым дорогим способам. Материал обладает отменным теплосбережением, но лишь при неукоснительном соблюдении технологии монтажных работ. При наличии щелей между утеплителем и цоколем эффективность панелей в несколько раз снизится. А потому если сомневаетесь в своих возможностях, то лучше отдайте предпочтение менее дорогим материалам и более привычным методам.

Монтажной пены жалеть не стоит, она лишь улучшит теплосбережение. Ее, к слову, можно наносить также и на внутреннюю поверхность панелей. Материал будет плотно прилегать только к идеальной поверхности цоколя, а добиться такой невозможно. Потому вы должны прилагать все усилия, чтобы минимизировать риск появления значительных зазоров по высоте цокольной части дома.

Также следите за герметичностью отливов. Влага, попавшая внутрь, не будет высыхать, а впитается цоколем.

На фото отлив, стартовый профиль и процесс монтажа панели

Дальше она будет постепенно проникать в подвальные помещения и так в результате на стенах образуется плесень. А бороться с ней очень нелегко.

Фасадные термопанели На фото клинкерные фасадные термопанели разных оттенков С помощью фасадных термопанелей под камень или кирпич можно создать практически идеальную облицовку фасада

Видео – Процесс установки цокольных панелей

Инструкция по монтажу термопанелей

Многие при решении вопроса утепления и создания уникального вида строения используют термопанели из клинкерной плитки. Данный материал сочетает в себе сразу два взаимодополняющих слоя: утеплитель и фасадную плитку. Обычно, в качестве ткплоизолятора используют слой пенопласта. Слой утеплителя может варьироваться от 2-х до 10-ти см.

Преимущества термопанелей

Основные преимущества термопанелей напрямую зависят от конструкции данного изделия: соединение в себе двух слоев взаимно оберегают и дополняют друг друга. Слой утеплителя позволяет исключить возможность появления влаги или конденсата, а слой плитки надежно защищает пенопласт от внешних воздействий.

Простота конструкции и, что немаловажно, монтажа позволяет быстро и практически при любой погоде произвести утепление и внешнюю отделку фасада здания.

Для монтажа термопанелей из клинкерной плитки понадобится следующий инструмент:

перфоратор или ударная дрель;
режущий инструмент с алмазным кругом;
молоток;
набор различных шпателей, щеток и тряпок.

Инструкция и технология монтажа термопанелей

Монтаж термопанелей из клинкерной плитки производится путем крепления их к поверхности стены при помощи анкеров или шурупов. Если строение деревянное, то целесообразнее использовать саморезы по дереву, для бетонных и каменных строений подойдут анкера. Длину крепежных элементов выбирают в зависимости от толщины теплоизолятора.

В зависимости от обрабатываемой поверхности возможно крепление плит каркасным методом. Это происходит тогда, когда поверхность невозможно или очень дорого выравнивать и укреплять. Допуски, при укладке термопанелей, сравнительно невысоки – около 5 см по диагоналям, но и их не всегда возможно выдержать. Поэтому основное и главное требование к поверхности заключается в ее ровности. Незначительные перепады по плоскости допускаются и легко нивелируются во время монтажа с использованием монтажной пены.

Панели крепятся по системе шип-паз, что позволяет надежно скреплять их между собой, а специальные буртики термоизоляционного слоя, перекрывая друг друга, надежно защищают от возникновения щелей и мостов холода

Каркасный метод монтажа

При каркасном методе создают специальный несущий каркас, на который в последующем будет производиться крепление плит. Он может быть как деревянный, так и из металлических профилей. Обычно используют оцинкованные профиля, так как они обладают длительным сроком эксплуатации и устойчивы как к биологическому, так и к механическому воздействию.

Каркас монтируется к поверхности стены напрямую или при помощи кронштейнов. При этом каркасом выравнивают плоскость стены и углов. Рейки монтируют по ширине крепежных отверстий термоплит.

После создания каркаса производят монтаж угловых элементов и основных панелей. Крепление производится слева направо и снизу вверх. В среднем, для крепления одной плиты потребуется 6-8 крепежных элементов.

Бескаркасная система крепления

При бескаркасной системе крепления монтаж производится непосредственно на стену. После выравнивания и очистки поверхностей, наносят необходимую разметку, откладывают нулевой уровень или границу нижнего ряда панелей. Она должна быть четко горизонтальна по всему уровню дома. После производят монтаж углового элемента первого ряда. Для этого панель устанавливают на место и сквозь посадочные отверстия производят засверливание в стену дома, устанавливают и фиксируют анкера гвоздями. Последующие панели крепятся вслед за ним слева направо и снизу вверх.

При незначительных неровностях поверхности допускается создавать небольшой зазор между панелью и стеной строения, который заполняют монтажной пеной. Хотя панели и обладают невысокой массой (самая крупная не превышает 20 кг), не стоит ослаблять конструкцию, панели должны надежно фиксироваться к стене. Последующие панели крепятся таким же образом.

При монтаже термопанелей своими руками следующего ряда понадобятся использовать специальные клинышки, аналогичные используются при укладке керамической плитки. Они нужны для того, чтобы выставлять панели между собой с определенным зазором. Этот зазор желательно соблюдать одинаковым на всех панелях, он должен соответствовать зазору, установленному между плитками термопанели.

Для обрамления внешних и внутренних углов здания, оконных и дверных проемов используют уже готовые специальные панели. Но можно обойтись и без них. Для этого стыки панелей режут под углом в 45 0 и дополнительно запенивают.

Видео по монтажу фасадных термопанелей с клинкерной плиткой

Затирка швов

После монтажа всех панелей следует этап затирки швов. Данный этап является наиболее трудоемким. Для заполнения швов применяют специальные фасадные затирки. Их расход в среднем составляет около 3-х кг на 1 м 2 .

Затирку швов необходимо производить очень аккуратно, чтобы не пачкать поверхность плиток. Затирку, попавшую на поверхность плитки необходимо удалить до ее полного высыхания с последующей тщательной помывкой. Стыки необходимо затирать полностью, без пустот и пропусков. Желательно соблюдать одну общую глубину затирочного слоя. Не используйте для очистки плиток абразивных средств, так как это может повредить внешний слой. Стоит также обращать внимание, что не всякие затирки могут наноситься толстым (широким) слоем.

Затирку необходимо подбирать не только по цвету, но и по рекомендациям производителя.

Порядок работы с затирками для фасадов приблизительно схож с порядком работы при затирке швов керамических плит. Но при этом существует одна особенность: если при затирке керамической плитки допускается попадание затирки на поверхность плитки, то при фасадных работах данный контакт необходимо минимизировать. Фактура поверхности плитки для внутренних и внешних работ различна.

Затирке, после нанесения шпателем, необходимо придать необходимый вид и глубину, пройти места горизонтальных и вертикальных стыков и, не дожидаясь высыхания, удалить излишки с поверхности плитки мокрой тряпкой. После высыхания могут проявиться разводы, которые необходимо также удалить, для этого можно использовать специальные чистящие растворы или напором воды под большим давлением.

Далее узнаете как выбрать, приготовить и произвести затирку швов термопанелей с клинкерной плитки.

Видео по затирке швов термопанелей

Стоимость монтажа термопанелей

Средняя цена монтажа термопанелей равна 800 руб/м 2 зависит от материала, из которого выстроены стены сооружения, а также конфигурации фасада. Для каркасного метода отделки стоимость устройства каркаса варьируется от 200 до 300 руб/м 2 . Расшивка швов за 1 м 2 поверхности обойдется в 300-350 руб., а отделка откосов в 400 руб. за погонный метр.

Заключение! При соблюдении технологии монтажа и подборе качественных материалов фасад, выполненный из термопанелей, сохранит привлекательный вид на протяжении всего срока эксплуатации, а также поможет значительно увеличить энергоэффективность строения.

Фасадные термопанели для наружной отделки дома как крепить

Термопанель представляет собой отличное сочетание красоты и надежности. Если другие плиты для наружной облицовки фасада имеют однородную структуру и требуют дополнительно использования теплоизоляции, то термоплиты сочетают в себе обе функции, что весьма удобно.

Как видно из рисунка, этот облицовочный материал состоит из утеплителя и наружного декоративного слоя. Края панели имеют замковый механизм шип-паз, что значительно облегчает монтирование на стену.

Строение плиты — вид сзади

Виды термоплит

Наружный облицовочный термоматериал делится на несколько видов по типам утеплителя:

Из пенополистирола

Такие панели более экономичны, так как сам материал недорогой. Если стоит цель вписаться в узкий бюджет — это ваш выбор. Нужно помнить, что это основание хрупкое: при монтаже гораздо больший процент брака.

Из полиуретана

Это оптимальный вариант утеплителя в изоляционном слое термопанели по причине своих отличных технических характеристик и сбалансированной цены. Такой материал хорошо защищает от ветра, холода и жары, является звукоизоляционным и достаточно долговечным.

Из экструдированного пенополистирола

Наиболее дорогой вариант утеплителя, который имеет самую высокую паропроницаемость и прочность. Панели из такого материала долговечны и могут крепиться на стены любой структуры: от дерева до бетона. Но высокая паропроницаемость требует консультации со специалистом, чтобы не навредить зданию.

Фасадные термоплиты различаются по наружному декоративному покрытию.

Строение термометаллической панели

Металлическое покрытие плит: японские панели Ханьи и российский «Стенолит»

Этот строительный облицовочный материал для наружных стен является разработкой японских специалистов последних лет. Поверхность плит состоит из металлического слоя, покрытого специальным алюмоцинковым защитным составом от коррозии и воздействия ультрафиолета, а утепляющий слой – это пенополиуретан с пленкой из фольги.

Японские панели отличаются от своих европейских аналогов экономичной ценой. Для российских потребителей японские материалы более выгодны, так как адаптированы под наши погодные условия. Они не ломаются и не трескаются при резких перепадах температур, защищают здание от ветра и атмосферной влаги. Важно, что японские панели пожароустойчивы и ударопрочные. В условиях российских климатических поясов возможность монтировать в течение всего года является плюсом японских термометаллических плит.

Анализ структуры японских термоплит

В России производят аналог японскому материалу — фасадные термопанели «Стенолит». Качество этих плит ничуть не хуже, а стоимость ниже. Такие монтажные изделия завоевали доверие отечественных потребителей из-за своих высоких технических характеристик и простоты монтажа.

Монтажные плиты под фасадный камень

Эти облицовочные элементы отличаются повышенной прочностью. Они выдержат не только серьезные атмосферные изменения, но и сильные удары. Поверхность представляет собой плитку с имитацией сланца или песчаника, но производится она из цемента с добавлением мраморной крошки. Долговечность — более 100 лет, а морозоустойчивость — более 150 циклов. Плитка не потрескается даже под ударами груды камней и не потеряет цвет в течение более чем 10 лет. Поверхность может быть гладкая или рифленая, а соединение: шип-паз.

Облицовочный термоматериал «Под камень»

Клинкерные термоплиты

Это один из самых популярных материалов для облицовки фасадов в настоящее время. Красота и стиль внешнего вида практически никогда не выходит из моды, ведь клинкерная поверхность имитирует различные виды кирпичной кладки. Верхний декоративный слой здесь — клинкерная керамика. Она изготавливается путем многочисленных обжигов керамических составов до полной плавки. Такая структура является высокопрочной, долговечной, морозоустойчивой керамикой с отсутствием хрупкости и ломкости, присущей обычной керамической плитке. Лидер по изготовлению этих фасадных материалов — Германия. Утепляющим слоем для термопанельного элемента служит пенополиуретан. Соединяется верхний декоративный слой и теплоизоляционный высококачественным клеем, который не подвержен атмосферному влиянию.

Строение клинкерной термопанели

Стандартные клинкерные отделочные термоматериалы имеют несколько видов и предназначены для различных частей здания.

Такие плиты не нуждаются в специальном уходе, не требуют очистки и не впитывают влагу. Серьезный плюс, на который обращают внимание многие потребители — клинкерные панели экологически безвредны. А небольшой вес материала позволит сделать монтаж в кратчайшие сроки своими руками.

По техническим характеристикам клинкер превосходит многие другие фасадные элементы. Срок службы – от 30 до 50 лет. Диапазон температур использования – от +100 до -150 градусов. Усилия на растяжку – 300 кПа, а сгиба – 500 кПа.

Клинкер может быть самым разнообразным: матовым, глянцевым, шероховатым и с рытвинами, а можно заказать авторский дизайн «кирпичной кладки».

Классификация клинкерных элементов

Особенности монтажа

Перед началом монтажа термопанелей стоит оценить масштаб предстоящих работ. Процедуру пропускать не стоит. В первую очередь стоит осмотреть поверхность, которая будет обрабатываться. Процесс монтажа клинкерных термопанелей схож с процессом облицовки поверхностей керамической плиткой. Однако имеется существенная разница.

Чтобы выровнять поверхность под керамической плиткой, можно использовать большой слой клея. Это недопустимо при работе с термопанелями. Для монтажа подобного материала требуется абсолютно ровная поверхность.

Основные преимущества и недостатки термопанелей для фасада

При минимуме усилий фасадные термоплиты помогут сделать ваш дом прочным и красивым. Они обеспечивают одновременно теплоизоляцию и оформление, что удобно и выгодно. Масса преимуществ обеспечивает этим материалам постоянный спрос на рынке:

Любой термоэлемент фасада является монолитной структурой, а места соединений плотно подгоняют одну плоскость к другой, что обеспечивает стенам вид законченности и естественности.
Они обеспечивают отличную теплоизоляцию, благодаря современным качественным утеплителям.
Влагостойкость и паропроницаемость панели обеспечит сохранность стенам дома.
Отличная звукоизоляция.
Любая термопанель не пожароопасна.
Ударопрочность всех видов монтажных термоматериалов для наружных стен очень высока, что обеспечивает долговечность.
Все элементы монтируются по бесшовной технологии.
Не подвержены образованию грибка и плесени.
Простота крепления и легкий вес позволяют произвести отделку даже не профессионалу.
Возможность монтажа в любое время года.

К недостаткам можно отнести лишь более высокую стоимость по сравнению с другими материалами для отделки наружных стен. Но в то же время вы экономите на утеплителе.

Разнообразие термопанелей

Затирка швов

Перед отделкой швов термопанели очищаются от пыли и прочих загрязнений. Стыки замазываются только при плюсовой температуре (не ниже +5 °C) специальной морозостойкой затиркой. После застывания затирки желательно обработать панели гидрофубизатором, что повысит их влагоотталкивающие свойства.

Подробнее узнаете как выбрать и произвести затирку швов.

Отделка фасадными термопанелями позволяет оригинально оформить фасад, а главное – утеплить дом, что сократит финансовые затраты на энергоресурсы. При этом стоимость материалов не очень высока, а монтаж можно выполнить своими руками.

Основные производители и цены

В настоящий момент на рынке представлены термоплиты многочисленных отечественных и зарубежных производителей. Цены и ассортимент имеют широкий диапазон. Это зависит от качества материала и завода производителя. Иногда плиты «собирают» из элементов, изготовленных на разных предприятиях и даже в разных странах. Например, клинкерную плитку изготавливают в основном в Германии на заводах Korzilius, Westerwalder, Klinker. Эта страна является основным поставщиком клинкерного покрытия, а вот пенополистирол может быть произведен в Финляндии или использоваться отечественный материал.

Надо сказать, что стоимость на клинкерную продукцию зарубежных заводов не всегда дороже. Например, стоимость термопанелей Klinker – от 1550 руб. за кв. м, тогда как 1 кв. м изделий торговой марки «Белань» производства Белоруссия – от 1650 руб. А вот ООО «Стенолит» продаст вам термопанель с металлопокрытием за 930 руб. кв.м. За расчетом, конечно, лучше обратиться к специалистам.

Все термоплиты имеют разный размер, а количество необходимых элементов будет зависеть от площади стен, количества углов, дверных и оконных проемов. Практически любая продающая компания сделает вам количественный расчет. Вам необходимо будет лишь выбрать материал и предоставить некоторые размеры.

Обзор цен

Купить фасадные термопанели для облицовки дома с клинкерной плиткой можно в любом городе России и стран СНГ, цена зависит от конкретного населенного пункта и фирмы-производителя. Предлагаем рассмотреть, сколько стоит в среднем термопанель Feldhaus Klinker 343 ardor senso (утеплитель – прессованный полиуретан с мелким зерном):

Город	Цена, рубли/метр2	Город	Цена, рубли/метр2
Краснодар	1400	Алмата	1450
Краснодар	1400	Воронеж	1400
Днепропетровск	1450	Иркутск	1400
Луганск	1400	Москва	1500
Минск	1500	Новокузнецк	1400
Омск	1450	Орск	1400
Самара	1450	Санкт-Петербург	1500
Тула	1450	Челябинск	1450

Эта фирма предоставляет на свою продукцию гарантийный срок – 1 год, если панель повредится – то Вы сможете её обменять. Периодически после монтажа советуем просматривать поверхность фасада на наличие трещинок или сколов клинкера, чтобы вовремя предупредить дальнейшее разрушение декоративного покрытия.

24 Апрель 2015 Автор: Владимир Бакаев

Технология монтажа клинкерных панелей своими руками

Все специалисты по отделочным работам сходятся во мнении, что такую фасадную облицовку сделать настолько легко, что с этим может справиться каждый без особенной подготовки. Термопанельные элементы имеют вес не более 16 кг и простые соединения между собой типа шип-паз. Помогает задаче и то, что каждый производитель прикладывает к материалу подробную инструкцию по сборке. Дадим основные правила монтажа, которые характерны для всех видов термоплит.

Крепление термопанелей на фасад

Технология крепления без обрешетки

Здесь нужно помнить, что устанавливать любую фасадную облицовку можно только на ровные стены. Подготовьте стену, очистив ее от лишних элементов и выступающих частей, например, наличников, откосов, крепежей для антенн и прожекторов и т. д. Обратите внимание на диагонали стен — они должны быть равными. Расхождение в диагоналях 5 см и более говорит о необходимости делать обрешетку.

Важно! Даже зрительное отсутствие выбоин не говорит об идеально ровных стенах. При погрешности более чем 2 см на погонный метр, придется делать обрешетку.

Штукатурить стену не обязательно. Первым шагом будет установка горизонтали по всему периметру. После отбивания горизонтали установите профиль по сделанной отметке или стартовую рейку.
Крепление начинаем с угловых элементов, а затем монтируем первую термопластину, продвигая ее до угла. При отсутствии углов необходимо отрезать и сравнять плоскостные элементы, придвинув их к углу на максимум. Сам угол придется закрыть уголком, который окрашивают в цвет декоративной отделки. Но мы советуем приобрести все необходимые изделия, так как подогнанные заподлицо плиты сохраняют свои технические характеристики гораздо лучше, да и смотрится такой фасад законченным. Вторую панель сдвигайте вплотную к первой до соединения и закрепите.
Не забывайте уплотнять каждую плиту монтажной пеной.
Для крепления используем обычные саморезы или дюбели. Все зависит от структуры стены. Сразу после установки производится затирка швов морозостойким составом.

Простота выполнения работ позволяет не только формировать новый фасад дома, но и ремонтировать старые стены. Если стена имеет слишком много неровностей, то используют технологию обрешетки.

Монтаж горизонта к вертикальным планкам

Подготовка перед монтажом термопанелей

Монтаж термопанелей производится на основания из любых материалов – блоки, кирпич, бетон, штукатурка и даже дерево. За счет небольшого веса отделочного материала (до 17 кг одна панель) нет необходимости в дополнительном усилении фундамента здания.
Установка выполняется непосредственно на стену или же на обрешетку. Но прежде необходимо отбить уровень высоты. Особое внимание при подготовке к облицовке дома термопанелями уделяется диагоналям стен. При наличии отклонений в диагоналях одной стены до 50 мм, несоответствие устраняется при помощи материалов, обладающих хорошими показателями влагостойкости и жесткости. При более существенных отклонениях диагоналей требуется создание обрешетки.

Сама поверхность фасада подготовки не требует, но кроме исправления явных дефектов в виде глубоких трещин или отставшей штукатурки.

Как своими руками смонтировать фасадные панели, термопанели и термосайдинг

Возможно ли визуально изменить материал стен дома? Какие бывают технологии утепления и декорирования фасадов? Чем они различаются? Как своими руками произвести монтаж фасадных панелей? Сколько стоит 1 квадратный метр фасада? Эти и другие вопросы мы осветили в данной статье.

Если намечается ремонт фасада или дом только что построен, на этом этапе можно выбрать внешний вид всего здания. Современные материалы позволяют деревянный дом сделать с виду кирпичным, а обычный оштукатуренный фасад представить старинной замковой кладкой валунами или бревенчатым срубом. При этом возможно не только задекорировать стены, но и утеплить их. Обо всём этом по порядку.

В нашем случае представленные материалы уместно разделить на две категории — вентилируемый и невентилируемый фасад.

Вентилируемый фасад — вариант наружной отделки стен, предусматривающий удаление избытков температуры и пара (от отопления дома) при помощи продухов между материалом стены или утеплителем и внутренней поверхностью материала наружной отделки. Этот вариант дороже и сложнее в исполнении, но лучше сохраняет стены за счёт удаления пара и влаги.

Фасадные панели

Другие названия: цокольные панели, цокольный сайдинг. Представляют собой выпрессованные в форме заданного рельефа полимерные листы с перфорацией для крепления саморезами.

Порядок работы

1. Монтируем и выравниваем обрешётку из дерева или оцинкованного профиля.

2. Устанавливаем угловые элементы и обрамление проёмов.

3. Устанавливаем стартовый профиль (карниз) для первой панели.

4. Монтируем панели слева направо, снизу вверх, соблюдая перехлёст стыков.

Простота монтажа. Фасадные панели монтируются так же, как и обычный виниловый сайдинг.
Можно совместить с утеплением.
Более надёжная система межпанельного соединения, иногда с пластиковыми защёлками (противоураганный крепёж).
Высокая прочность за счёт толщины материла (1,5–2 мм) и рёбер жёсткости, образованных рельефом рисунка.
Нечувствительность к органике, ветру, влаге.
Разнообразие форм рельефа (камень, брус, бревно).

Панели имеют ширину 400–500 мм, поэтому крепятся к обрешётке с четырёх сторон (дополнительный расход профиля).
Более высокая стоимость самих панелей.

Ещё одна разновидность фасадных панелей — так называемый термосайдинг. По сути дела, это обычные сендвич-панели (пенополистирол внутри металлической оболочки). Их монтаж также идентичен монтажу винилового сайдинга.

Фасадные панели российских производителей:

Производитель	Размер панели, мм	Цена 1 м 2 , руб.
SNOW BIRD, (Санкт-Петербург)	1100х475	380
VOX Solid mur, (Санкт-Петербург)	1110х460	400
«Аэлит» Лондон Брик, (Самара)	1000х420	485
«Альта-Профиль», (Казань)	1125х410	490
Docke, (Нижний Новгород)	1127х461	500
Fineber, (Пермь)	1094х459	530

Внимание! В таблицах указаны цены только на стеновые панели. Для облицовки будут необходимы угловые и прочие элементы, цена на которые определяется производителем.

Невентилируемый фасад — стена теплоизолируется по принципу термоса.

Мы рассмотрим два вида комбинированной отделки — термопанели и термосайдинг. Комбинированной она называется потому, что сочетает в себе теплоизоляцию и оформление внешнего вида.

Термопанели

Представляют собой плиты пенополистирола высокой марки (25, 35), на которые с лицевой стороны нанесён декор в виде кладки клинкерным кирпичом или каменного рельефа. В комплект поставки, как правило, входят цокольный профиль, фасадные дюбели, закладные элементы и затирка для швов.

Порядок работы

1. Размечаем при помощи гидроуровня начало отделки (снизу) и монтируем стартовый профиль дюбелями с шагом 500 мм. Следует соблюдать отступ от стены 10–20 мм, используя закладные элементы (пластиковые шайбы).

Внимание! Необходимо оставить технологический зазор 30–40 мм между отмосткой и стартовым профилем во избежание повреждений фасада при ее деформации.

2. Заполнить монтажной пеной пространство между профилем и стеной.

3. При монтаже первой панели от угла подрезаем её вдоль стыка под 45 градусов.

4. На срезе стыка делаем паз 30 мм шириной и 10–15 мм глубиной для укладки монтажной пены.

5. Под каждую первую панель ряда наносим пену.

6. Устанавливаем первую панель.

7. При неровных стенах — выставляем панель по уровню. Пазуха должна быть не более 50 мм. Подкладываем пластиковые шайбы для временной фиксации.

8. В каждой панели в отмеченных местах влиты крепёжные буксы. В другом случае металлические шайбы в форме шва находятся снаружи и хорошо видны. Засверливаем отверстия в панелях на «швах» по намеченным отверстиям.

9. В отверстия запускаем монтажную пену так, чтобы она заполнила пространство в точке крепежа. Не стоит выливать туда весь баллон — это не улучшит свойств фасада.

Внимание! Используйте дюбели из комплекта (пластиковая оболочка с винтовым штоком). Рабочая длина дюбеля равна двойной толщине плиты плюс 20 мм.

10. Ключевой момент. Предельно аккуратно фиксируем дюбелями панель к стене, используя пробойник — шляпка дюбеля должна плотно сесть в крепёжную буксу, но не передавить материал.

11. Заполняем отверстие пеной до дюбеля.

12. Заполняем пеной наружный зазор пазухи между стеной и панелью по периметру.

13. На скрытых поверхностях полушипа и полупаза букс может не быть, но эти места должны быть надёжно закреплены. Для этого можно использовать обычные «зонтики», предварительно нарезав «пером» посадочное место для шляпки.

14. Угловые и сводные элементы оконных и дверных проёмов подгоняются индивидуально. Для этого рекомендуем приобретать запасные декоративные плитки.

15. Следующие панели монтируются с нанесением пены на скрытые поверхности стыков.

16. Затирка швов выполняется специальными затирочными составами с последующей расшивкой.

Существует разновидность термопанелей на основе OSB-плит. Это позволяет монтировать их на обрешётку, подобно сайдингу.

При монтаже термопанели создаётся дополнительная воздушная пазуха, улучшающая теплоизоляционные свойства фасада.
Самонесущая конструкция является сама по себе каркасом.
Возможность ремонта декора (замены плитки).
Использование популярных материалов (все комплектные изделия можно заменить или дополнить).
Тщательно продуманная, простая технология.
Разнообразие внешнего исполнения.

Высокая стоимость панелей.
Требует тщательной выверки при планировании фасада.

Зависимость цены 1 м 2 термопанели от толщины утеплителя:

Производитель	Марка утеплителя	Толщина утеплителя, мм	Площадь панели, м 2	Цена 1м 2 , руб.	Примечание
Rocky, Украина	15	20	0,24	525	«Фагот», серая, без плитки
Rocky, Украина	15	20	0,24	708	«Фагот», Элит*, без плитки
Rocky, Украина	35	50	0,24	660	«Фагот», серая, без плитки
Rocky, Украина	35	50	0,24	852	«Фагот», Элит, без плитки
«Фрайд», Россия	25	30	0,97	1800	Панель с керамогранитной плиткой Estima
«Фрайд», Россия	25	100	0,97	2580	Панель с керамогранитной плиткой Estima, Испания
TERMOSIT, Россия	15	30	0,63	1900	Панель с клинкерной плиткой Ceramika Paradiz, Польша
TERMOSIT, Россия	25	80	0,59	3120	Панель с клинкерной плиткой Ceramika Paradiz, Польша
Haacke Isolierklinker, Германия	Стиропор BASF	74	0,65	2750	Производство Германия
Haacke Isolierklinker, Германия	Стиропор BASF	94	0,65	3150	Производство Германия
Haacke Isolierklinker, Германия	Стиропор BASF	114	0,65	3450	Производство Германия

* — исполнение «Элит» включает в себя покраску и лакировку поверхности

Теплосайдинг

Представляет собой панели пенополистирола с системой «тепловой замок», текстурированные с одной стороны. Эти лёгкие панели просто наклеиваются на цементный клей, и затем окрашиваются.

Простая до предела технология.
Самый дешёвый из представленных материалов.
Самый малый вес панели.

Не подходит для установки на обрешётку.
Не выравнивает стену (должна быть относительно ровной).
Сравнительно малый заявленный срок службы (15 лет).

Теплосайдинг марки 25:

Производитель	Толщина плиты, мм	Площадь поверхности, м 2	Цена 1 шт., руб.	Цена 1м 2 , руб.
«Теплосайдинг», Россия (без покрытия)	50	0,6	320	190
«Теплосайдинг», Россия (твёрдое покрытие)	50	0,6	420	210
«Будстрой», Украина	50	0,25	80	320
«Красивые фасады +», Россия (твердое покрытие)	30-50	1	680	680

Комбинированные методы стремительно завоёвывают популярность и народную любовь. Причина проста — покупатель голосует рублём. Приобретая «в одном флаконе» утепление и отделку, он экономит время на монтаже (нанесение слоёв) и деньги на этапах работ (всё сводится к 1–2 этапам).
