Глава 2.12. Электрическое освещение

2.12.1. Требования Правил, изложенные в настоящей главе, распространяются на устройства электрического освещения Потребителей, помещений и сооружений, жилых и общественных зданий, открытых пространств и улиц, а также на рекламное освещение.

2.12.2. Рабочее и аварийное освещение во всех помещениях, на рабочих местах, открытых пространствах и улицах должно обеспечивать освещенность в соответствии с установленными требованиями.

Рекламное освещение, снабженное устройствами программного управления, должно удовлетворять также требованиям действующих норм на допустимые индустриальные радиопомехи.

Применяемые при эксплуатации электроустановок светильники рабочего и аварийного освещения должны быть только заводского изготовления и соответствовать требованиям государственных стандартов и технических условий.

2.12.3. Светильники аварийного освещения должны отличаться от светильников рабочего освещения знаками или окраской.

Светоограждение дымовых труб и других высоких сооружений должно соответствовать установленным правилам.

2.12.4. Питание светильников аварийного и рабочего освещения должно осуществляться от независимых источников. При отключении рабочего освещения переключение на аварийное должно происходить автоматически или вручную согласно проектным решениям исходя из целесообразности по местным условиям и в соответствии с требованиями правил устройства электроустановок.

Питание сети аварийного освещения по схемам, отличным от проектных, не допускается.

Присоединение к сети аварийного освещения переносных трансформаторов и других видов нагрузок, не относящихся к этому освещению, не допускается.

Сеть аварийного освещения должна быть выполнена без штепсельных розеток.

2.12.5. На лицевой стороне щитов и сборок сети освещения должны быть надписи (маркировка) с указанием наименования (щита или сборки), номера, соответствующего диспетчерскому наименованию. С внутренней стороны (например, на дверцах) должны быть однолинейная схема, надписи с указанием значения тока плавкой вставки на предохранителях или номинального тока автоматических выключателей и наименование электроприемников , соответственно, через них получающих питание. Автоматические выключатели должны обеспечивать селективность отключения потребителей, получающих от них питание.

Наименование электроприемников (в частности, светильников) должно быть изложено так, чтобы работники, включающие или отключающие единично расположенные или групповые светильники, смогли бы безошибочно производить эти действия.

Использование сетей освещения для подключения каких-либо переносных или передвижных электроприемников не допускается.

2.12.6. Для питания переносных (ручных) электрических светильников в помещениях с повышенной опасностью и в особо опасных помещениях должно применяться напряжение не выше 50 В, а при работах в особо неблагоприятных условиях и в наружных установках – не выше 12 В.

Вилки приборов на напряжение 12 – 50 В не должны входить в розетки с более высоким номинальным напряжением. В помещениях, в которых используется напряжение двух и более номиналов, на всех штепсельных розетках должны быть надписи с указанием номинального напряжения.

Использование автотрансформаторов для питания светильников сети 12 – 50 В не разрешается.

Применение для переносного освещения люминесцентных ламп, не укрепленных на жестких опорах, не допускается.

2.12.7. Установка в светильники сети рабочего и аварийного освещения ламп, мощность или цветность излучения которых не соответствует проектной, а также снятие рассеивателей, экранирующих и защитных решеток светильников не допускается.

2.12.8. Питание сетей внутреннего, наружного, а также охранного освещения Потребителей, сооружений, жилых и общественных зданий, открытых пространств и улиц, как правило, должно быть предусмотрено по отдельным линиям.

Управление сетью наружного освещения, кроме сети освещения удаленных объектов, а также управление сетью охранного освещения должно, как правило, осуществляться централизованно из помещения щита управления энергохозяйством данного Потребителя или иного специального помещения.

2.12.9. Сеть освещения должна получать питание от источников (стабилизаторов или отдельных трансформаторов), обеспечивающих возможность поддержания напряжения в необходимых пределах.

Напряжение на лампах должно быть не выше номинального значения. Понижение напряжения у наиболее удаленных ламп сети внутреннего рабочего освещения, а также прожекторных установок должно быть не более 5% номинального напряжения; у наиболее удаленных ламп сети наружного и аварийного освещения и в сети напряжением 12 – 50 В – не более 10%.

2.12.10. В коридорах электрических подстанций и распределительных устройств, имеющих два выхода, и в проходных туннелях освещение должно быть выполнено с двусторонним управлением.

2.12.11. У оперативного персонала, обслуживающего сети электрического освещения, должны быть схемы этой сети, запас калиброванных вставок, соответствующих светильников и ламп всех напряжений данной сети освещения.

Оперативный и оперативно-ремонтный персонал Потребителя или объекта даже при наличии аварийного освещения должен быть снабжен переносными электрическими фонарями с автономным питанием.

2.12.12. Очистку светильников, осмотр и ремонт сети электрического освещения должен выполнять по графику (плану ППР) квалифицированный персонал.

Периодичность работ по очистке светильников и проверке технического состояния осветительных установок Потребителя (наличие и целость стекол, решеток и сеток, исправность уплотнений светильников специального назначения и т.п.) должна быть установлена ответственным за электрохозяйство Потребителя с учетом местных условий. На участках, подверженных усиленному загрязнению, очистка светильников должна выполняться по особому графику.

2.12.13. Смена перегоревших ламп может производиться групповым или индивидуальным способом, который устанавливается конкретно для каждого Потребителя в зависимости от доступности ламп и мощности осветительной установки. При групповом способе сроки очередной чистки арматуры должны быть приурочены к срокам групповой замены ламп.

2.12.14. При высоте подвеса светильников до 5 м допускается их обслуживание с приставных лестниц и стремянок. В случае расположения светильников на большей высоте разрешается их обслуживание с мостовых кранов, стационарных мостиков и передвижных устройств при соблюдении мер безопасности, установленных правилами безопасности при эксплуатации электроустановок и местными инструкциями.

2.12.15. Вышедшие из строя люминесцентные лампы, лампы типа ДРЛ и другие источники, содержащие ртуть, должны храниться в специальном помещении. Их необходимо периодически вывозить для уничтожения и дезактивации в отведенные для этого места.

2.12.16. Осмотр и проверка сети освещения должны проводиться в следующие сроки:

проверка исправности аварийного освещения при отключении рабочего освещения – 2 раза в год;

измерение освещенности внутри помещений (в т.ч. участков, отдельных рабочих мест, проходов и т.д.) – при вводе сети в эксплуатацию в соответствии с нормами освещенности, а также при изменении функционального назначения помещения.

2.12.17. Проверка состояния стационарного оборудования и электропроводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при вводе сети электрического освещения в эксплуатацию, а в дальнейшем – по графику, утвержденному ответственным за электрохозяйство Потребителя, но не реже одного раза в три года. Результаты замеров оформляются актом (протоколом) в соответствии с нормами испытания электрооборудования (приложение 3).

2.12.18. Техническое обслуживание и ремонт установок наружного (уличного) и рекламного освещения должен выполнять подготовленный электротехнический персонал.

Потребители, не имеющие такого персонала, могут передать функции технического обслуживания и ремонта этих установок специализированным организациям.

Периодичность планово-предупредительных ремонтов газосветных установок сети рекламного освещения устанавливается в зависимости от их категории (месторасположения, системы технического обслуживания и т.п.) и утверждается ответственным за электрохозяйство Потребителя.

2.12.19. Включение и отключение установок наружного (уличного) и рекламного освещения, как правило, должно осуществляться автоматически в соответствии с графиком, составленным с учетом времени года, особенностей местных условий и утвержденным местными органами власти.

2.12.20. Обо всех неисправностях в работе установок рекламного освещения и повреждениях (мигание, частичные разряды и т.п.) оперативный или оперативно-ремонтный персонал Потребителя обязан немедленно сообщить своим руководящим работникам и принять меры к их устранению. Работа установок рекламного освещения при видимых повреждениях не допускается.

2.12.21. При централизованной автоматической системе управления установками уличного и рекламного освещения должно обеспечиваться круглосуточное дежурство персонала, имеющего в своем распоряжении транспортные средства и телефонную связь.

Требования к оборудованию систем аварийного освещения

ГОСТ Р 55842-2013
(ИСО 30061:2007)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Классификация и нормы

Emergency Lighting. Classification and norms

Дата введения 2015-01-01

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью “Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им.С.И.Вавилова” (ООО “ВНИСИ”) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 “Светотехнические изделия”

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1781-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 30061:2007* “Аварийное освещение” (ISO 30061:2007 “Emergency lighting”) путем внесения изменений, объяснение которых приведено во введении к настоящему стандарту.

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. – Примечание изготовителя базы данных.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012* (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе “Национальные стандарты”, а официальный текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

* В бумажном оригинале наименование и обозначение стандарта выделено курсивом. – Примечание изготовителя базы данных.

Введение

В настоящий стандарт включены дополнительные по отношению к международному стандарту ИСО 30061:2007 требования, отражающие потребности национальной экономики Российской Федерации, выделенные в тексте стандарта курсивом*.

* В бумажном оригинале обозначения и номера стандартов и нормативных документов по тексту приводятся обычным шрифтом; к ссылочным документам, приведенным в бумажном оригинале курсивом, вставлены примечания по месту. – Примечание изготовителя базы данных.

Стандарт дополнен нормами для резервного освещения. Нормы эвакуационного освещения сведены в таблицу.

Установлены дополнительные требования к условиям размещения знаков безопасности, учитывающие число одновременно находящихся людей в различных помещениях зданий.

Изменена структура стандарта для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подразделы 4.2 и 4.3). Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДА.

1 Область применения

Настоящий стандарт устанавливает нормы аварийного освещения помещений вновь строящихся или реконструируемых зданий и сооружений различного назначения и мест производства работ вне зданий.

Настоящий стандарт применяют для проектирования, реконструкции и эксплуатации стационарных осветительных установок аварийного освещения.

2 Нормативные ссылки

В стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний (ИСО 3864:1984 “Графические символы. Цвета безопасности и знаки безопасности”, NEQ)

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя “Национальные стандарты” за текущий год. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 аварийное освещение (emergency lighting): Освещение, предназначенное для использования при нарушении питания рабочего освещения.

3.2 пути эвакуации (escape route): Пути для эвакуации людей в аварийной ситуации.

3.3 эвакуационное освещение (escape lighting): Вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса.

3.4 резервное освещение (standby lighting): Вид аварийного освещения для продолжения работы в случае отключения рабочего освещения.

3.5 освещение путей эвакуации (escape route lighting): Вид эвакуационного освещения для надежной идентификации и безопасного использования путей эвакуации.

3.6 антипаническое освещение (antipanic lighting): Вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации.

3.7 освещение зон повышенной опасности (high risk task area lighting): Вид эвакуационного освещения для безопасного завершения потенциально опасного рабочего процесса.

3.8 эвакуационный выход (emergency exit): Выход, предназначенный для использования в аварийной ситуации.

3.9 знак безопасности (safety sign): Знак, дающий информацию о мерах безопасности (запрещения, предписания или разрешения определенных действий) с помощью комбинации цвета, формы и графических символов или текста.

3.10 знак безопасности с внешней подсветкой (externally illuminated safety sign): Знак безопасности, освещаемый извне.

3.11 знак безопасности с внутренней подсветкой (internally illuminated safety sign): Знак безопасности, освещаемый изнутри.

3.12 система указания путей эвакуации (safety way guidance system): Система, обеспечивающая однозначность информации и достаточное число эвакуационных знаков безопасности, позволяющих людям эвакуироваться из места расположения в случае возникновения опасности вдоль установленных путей эвакуации.

4 Классификация и общие требования к видам аварийного освещения

4.1 Классификация

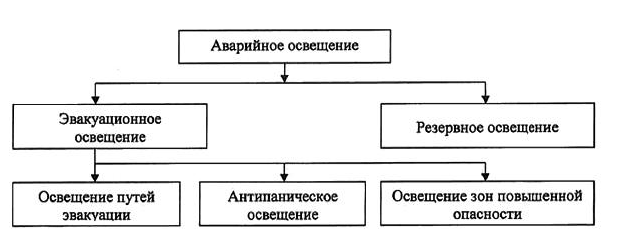

Аварийное освещение классифицируют по видам:

– эвакуационное, подразделяемое: на освещение путей эвакуации, антипаническое освещение и освещение зон повышенной опасности;

– резервное освещение.

4.2 Общие требования к видам аварийного освещения

Аварийное освещение подключают к источнику питания, независимому от источника питания рабочего освещения.

Для идентификации цветов безопасности в аварийном освещении применяют источники света с индексом цветопередачи 40.

4.2.1 Эвакуационное освещение должно обеспечивать безопасный выход людей из помещения в случае чрезвычайной ситуации, например, отказ рабочего освещения, пожар и т.д.

4.2.1.1 Освещение путей эвакуации должно обеспечивать создание приемлемых визуальных условий для эвакуации людей из здания, а для мест производства работ вне зданий – в безопасное место, создавая при этом условия для надежного обнаружения средств безопасности и оборудования для пожаротушения.

Освещение путей эвакуации должно обеспечивать в течение не менее 1 ч:

– 50% нормируемой освещенности через 5 с после нарушения питания рабочего освещения;

– 100% нормируемой освещенности через 10 с.

Освещение путей эвакуации в помещениях или местах производства работ вне зданий должно быть:

– перед каждым эвакуационным выходом;

– в коридорах и проходах по путям эвакуации;

– в местах изменения (перепада) уровня пола или покрытия;

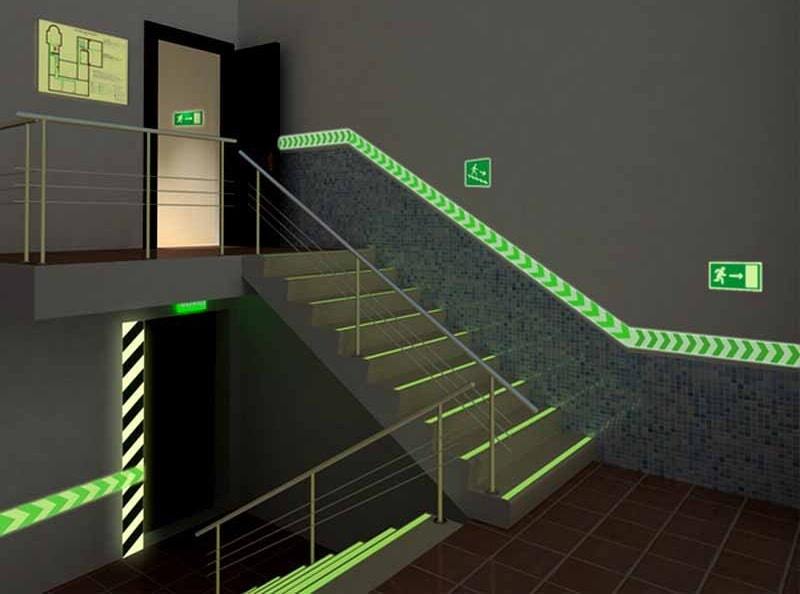

– на лестницах каждый марш должен быть освещен прямым светом, особенно верхняя и нижняя ступени;

– в зоне каждого изменения направления пути;

– на пересечении проходов и коридоров;

– перед каждым пунктом медицинской помощи;

– в местах размещения средств экстренной связи;

– в местах размещения первичных средств пожаротушения;

– в местах размещения плана эвакуации;

– снаружи перед каждым конечным выходом из здания.

4.2.1.2 Антипаническое освещение (освещение площадей размером более 60 м) должно обеспечивать приемлемые визуальные условия для предотвращения паники, безопасного движения людей в направлении путей эвакуации и видимость любых препятствий высотой до 2 м над плоскостью движения людей.

Освещение путей эвакуации должно обеспечивать в течение не менее 1 ч:

– 50% нормируемой освещенности через 5 с после нарушения питания рабочего освещения;

– 100% нормируемой освещенности через 10 с.

4.2.1.3 Освещение зон повышенной опасности должно обеспечивать безопасность людей, вовлеченных в процесс, связанный с потенциальной угрозой их здоровью и жизни, и создавать условия по надлежащему прекращению работ.

Минимальную продолжительность освещения определяют временем, при котором существует опасность для людей. Освещение должно обеспечивать 100% уровня нормируемой освещенности постоянно или прерываться не более чем на 0,5 с.

4.2.2 Резервное освещение предусматривают, если по условиям технологического процесса необходимо нормальное продолжение работы при нарушении питания рабочего освещения внутри и вне зданий, а также, если нарушение работы оборудования и механизмов может вызвать:

– гибель, травмирование или отравление людей;

– взрыв, пожар, длительное нарушение технологического процесса;

– утечку токсичных и радиоактивных веществ в окружающую среду;

– нарушение работы таких объектов, как электрические станции, узлы радио и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение допускается использовать в качестве эвакуационного, если оно удовлетворяет требованиям, предъявляемым к эвакуационному освещению.

5 Нормы аварийного освещения

5.1 Нормы эвакуационного освещения должны соответствовать значениям, приведенным в таблице 1.

Виды, объекты эвакуационного освещения

Освещенность на горизонтальной поверхности, лк, не менее

Неравномерность освещенности
, не более

Нормы и правила аварийного освещения

Технологическое развитие рынка светотехники в России приводит к повышенным требованиям со стороны заказчиков к поставляемым продуктам: к характеристикам оборудования, его качеству, срокам разработки и поставки, наличию сертификатов. И аварийного освещения это касается едва ли не в первую очередь, ведь этот вид осв ещения необходим на любом объекте, независимо от его назначения и размеров. Требования к аварийному освещению значительно более серьезные, нежели к рабочему освещению и регулируются рядом нормативных документов.

Эксперты компании «Белый свет» подготовили уникальный аналитический обзор нормативной документации, действующей (в том числе вступившей в действие с 2015 года) на территории Российской Федерации в отношении проектирования и эксплуатации систем аварийного освещения и систем оповещения и управления эвакуацией людей при пожаре.

Представленные в данном разделе материалы (изображения и текст) являются интеллектуальной собственностью ООО «Белый свет 2000».
Любое использование материалов допускается не иначе как с письменного разрешения их правообладателя ― ООО «Белый свет 2000».

Проектирование и эксплуатация систем аварийного освещения и СОУЭ регламентированы рядом нормативных документов Российской Федерации, к которым относятся Федеральные законы, ГОСТы и своды правил.

Проектирование и эксплуатация систем аварийного освещения и СОУЭ регламентированы рядом нормативных документов Российской Федерации, к которым относятся Федеральные законы, ГОСТы и своды правил.

Перечень действующих основных нормативных документов:

Федеральный закон Российской Федерации от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

Федеральный закон Российской Федерации от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

ГОСТ Р 55842–2013 (ИСО 30061:2007) «Освещение аварийное. Классификация и нормы».

ГОСТ IEC 60598-2-22–2012 «Светильники. Частные требования. Светильники для аварийного освещения».

ГОСТ 12.4.026–2015 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний».

СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» (Актуализированная редакция СП 31-110–2003).

СП 1.13130.2009 Свод Правил «Системы противопожарной защиты. Эвакуационные пути и выходы».

СП 3.13130.2009 Свод Правил «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования пожарной безопасности».

СП 5.13130.2009 Свод Правил «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».

СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности».

ГОСТ Р 53325–2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний».

Правила устройства электроустановок (7-е издание).

ГОСТ Р 50571.29–2009 (МЭК 60364-5-55:2008) «Электрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование».

ГОСТ Р 50571-5-56–2013 «Электроустановки низковольтные. Часть 5-56. Выбор и монтаж электрооборудования. Системы обеспечения безопасности».

Правила противопожарного режима в Российской Федерации.

СП 113.13330.2016 «СНиП 21-02–99* Стоянки автомобилей».

СП 59.13330.2016 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001

DIN EN 50171 «Центральные системы аварийного электроснабжения».

IEC 62034 «Автоматические системы тестирования для систем аварийного освещения с питанием от аккумуляторов».

Правила технической эксплуатации электроустановок потребителей.

ГОСТ 32397-2013 Щитки распределительные для производственных и общественных зданий. Общие технические условия.

Примечание:

Требования СП 52.13330.2011 к аварийному освещению (пункты 7.104‐7.121) включены в перечень национальных стандартов и сводов правил, в результате применения которых на обязательной̆ основе обеспечивается соблюдение требований Федерального закона № 384‐ФЗ «Технический̆ регламент о безопасности зданий и сооружений» (Постановление Правительства РФ № 1521 от 26.12.2014).Свод правил СП 52.13330.2016 включен в перечень документов в области стандартизации, в результате применения которых на добровольной̆ основе обеспечивается соблюдение требований Федерального закона от 30 декабря 2009 года № 384‐ФЗ «Технический̆ регламент о безопасности зданий и сооружений» (Приказ Федерального агентства по техническому регулированию и метрологии от 30 марта 2015 года № 365 с изменениями на 10 мая 2017 года).

Определения, приведенные в соответствии с нормативными документами, обозначены номером документа по списку из раздела I в квадратных скобках с указанием пункта/подпункта; определения, отсутствующие в нормативных документах, подготовлены экспертами компании «Белый свет 2000» и обозначаются [Белый свет].

Основные понятия

1. Аварийное освещение
В Своде Правил СП 52.13330.2016, ГОСТ IEC 60598-2-22-2012 и ГОСТ Р 55842-2013 приведены идентичные определения термина «аварийное освещение», аутентичные международному определению.

Аварийное освещение – освещение, предусматриваемое в случае выхода из строя питания рабочего освещения. [3, пп. 3.1] В то же время российские Федеральные законы №123-ФЗ и 384-ФЗ определяют аварийное освещение (АО) в том числе как средство обеспечения безопасности в случае возникновения пожара и других чрезвычайных ситуаций.

• наличие автономного источника электропитания, функционирующего при пожаре, аварии и других чрезвычайных ситуациях;
• возможность включения аварийного освещения при срабатывании сигнализации или вручную.

Таким образом, при совокупном рассмотрении нормативно-законодательной базы РФ в отношении аварийного освещения можно прийти к выводу о необходимости сформулировать новое определение, соответствующее всем актуальным требованиям.
В качестве одного из возможных вариантов «Белый свет» предложил к рассмотрению следующее определение:

Аварийное освещение – освещение, питаемое от автономного (независимого) источника питания, включаемое автоматически в случае нарушения питания рабочего освещения, при срабатывании соответствующей сигнализации или вручную.

В новой редакции свода правил «Естественное и искусственно освещение» (СП 52.13330.2016) добавлены положения, во многом совпадающие с предложенным выше вариантом определения:

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения. Аварийное освещение должно включаться автоматически при пропадании питания основного (рабочего) освещения, а также по сигналам систем пожарной и аварийной сигнализации или вручную, если сигнализации нет или она не сработала.

Аварийное освещение подключается к источнику питания, независимому от источника питания рабочего освещения. [3, пп. 7.6.1]

2. Пути эвакуации – маршрут для выхода людей из опасной зоны в аварийной ситуации. Начинается от места пребывания людей и заканчивается в безопасной зоне. [3, пп. 3.65]
3. Эвакуационный выход — выход, предназначенный для эвакуации людей в аварийной ситуации на путь эвакуации, ведущий непосредственно наружу или в безопасную зону. [3, пп. 3.108]
4. Эвакуационное освещение — вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса. [3, пп. 3.107]
5. Резервное освещение — вид аварийного освещения для продолжения работы в случае отключения рабочего освещения. [3, пп. 3.74]
6. Освещение путей эвакуации — вид эвакуационного освещения для надежного определения и безопасного использования путей эвакуации. [3, пп. 3.47]
7. Анти-паническое освещение — вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации. [3, пп. 3.4]
8. Освещение зон повышенной опасности — вид эвакуационного освещения для безопасного завершения потенциально опасного рабочего процесса. [3, пп. 3.46]
9. Система указания путей эвакуации — система, обеспечивающая достаточное число знаков безопасности, позволяющих людям эвакуироваться из места расположения в случае возникновения опасности вдоль установленных путей эвакуации. [3, пп. 3.82]
10. Противопожарное эвакуационное освещение — вид аварийного освещения для эвакуации людей в момент пожара. [Белый свет]
11. Противопожарное освещение путей эвакуации — вид эвакуационного освещения для надежного определения и безопасного использования путей эвакуации в момент пожара. [Белый свет]
12. Противопожарное анти-паническое освещение — вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации в момент пожара. [Белый свет]
13. Пожарная зона — участок помещения, помещение или группа помещений, отделенные от других участков помещений, помещений или групп помещений безопасными (предельными) расстояниями или противопожарными преградами. [На основе СП 13.13130.2009, пп. 2.14]
14. Система аварийного освещения — совокупность технических средств, совместно обеспечивающих все необходимые виды и режимы аварийного освещения в пределах пожарной зоны, помещения, здания или сооружения. [Белый свет]
15. Автономная система аварийного освещения (АСАО) — система аварийного освещения, элементы которой обеспечиваются питанием от индивидуальных автономных источников электропитания (блоков аварийного питания). [Белый свет]
16. Централизованная система аварийного освещения (ЦСАО) — система аварийного освещения, элементы которой обеспечиваются питанием от общего централизованного источника электропитания (центральные аккумуляторные установки; дизель-генераторные установки (ДГУ); источники бесперебойного питания (ИБП); отдельный ввод системы электроснабжения, независимый от основного ввода). [Белый свет]
17. Групповая система аварийного освещения (ГСАО) — система аварийного освещения, элементы которой обеспечиваются питанием от источника электропитания, расположенного в той же пожарной зоне (групповые аккумуляторные установки, ИБП). [Белый свет]
18. Противопожарная система эвакуационного освещения (Fire escape lighting system — FELS) — система аварийного освещения, световые приборы аварийного освещения которой находятся в режиме Автоматической задержки (Автоматического режима ожидания для Многоэтапной системы безопасности) и переходят в аварийный режим только по сигналу пожарной сигнализации в момент пожара. [Белый свет]
19. Автоматическая система тестирования (АСТ) — автоматизированная система тестирования, которая может быть запущена вручную, состоящая из компонентов (таких как таймеры, токовые датчики, фотодатчики, переключатели), которые, соединенные вместе, образуют систему, которая отвечает требованиям по выполнению плановых проверок световых приборов аварийного освещения и индикации результатов этих проверок. [20]
20. Автономная система аварийного освещения с Автоматической системой тестирования — система, выполняющая проверки одного или нескольких автономных аварийных световых приборов, соединенная с дистанционным пультом, осуществляющим надлежащую индикацию результатов тестирования. [20]
21. Централизованная система аварийного освещения с Автоматической системой тестирования — система, выполняющая проверки одного или нескольких световых приборов аварийного освещения, соединенная с центральной системой питания, обеспечивающая надлежащую индикацию результатов. [20]
22. Система оповещения и управления эвакуацией людей (СОУЭ) — комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации. [9, пп. 2.5]

Классификация аварийного освещения по СП52.13330.2016

Принимая во внимание новую нормативную базу, в частности СП256.1325800.2016, в котором описан новый вид Аварийного эвакуационного освещения – противопожарный, специалисты компании «Белый свет» предлагают использовать следующую классификацию аварийного освещения.

Классификация Аварийного освещения компании «Белый свет»

Оборудование систем аварийного освещения и СОУЭ

23. Аварийный светильник – световой прибор, предназначенный для работы в системах аварийного освещения с целью обеспечения нормируемой освещенности и подсветки знаков безопасности. [Белый свет]
24. Знак безопасности – цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и/или поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и/или вредных факторов. [6, пп. 3.3]
25. Знак безопасности с внутренней подсветкой (световой указатель) – знак безопасности, освещаемый изнутри. [3, пп. 3.23]
26. Объемный знак безопасности с внутренней подсветкой (световой указатель) – знак безопасности, имеющий 2 и более цветографических изображения на сторонах соответствующего многогранника (например, на сторонах тетраэдра, пирамиды, куба, октаэдра, призмы, параллелепипеда и т. д.). Цветографическое изображение объемных знаков может наблюдаться с двух и более различных направлений. [6, пп. 6.1.2.2]
27. Оповещатель пожарный – техническое средство, предназначенное для оповещения людей о пожаре посредством подачи светового, звукового, речевого сигнала или иного воздействия на органы чувств человека. [12, пп. 3.41]
28. Расстояние распознавания – дистанция от наблюдателя до знака безопасности, на которой данный знак считается различимым. [Белый свет]

Расстояние распознавания рассчитывается по формуле:
l=h∙Z,

l – расстояние распознавания, м;
h – высота знака безопасности, м;
Z – дистанционный фактор (коэффициент, равный 200 для знаков безопасности с внутренней подсветкой).

Аварийное освещение — требования и нормы

Аварийным называется такое освещение, которое включают при выходе из рабочего состояния общей энергосистемы. При этом подразумевают не запасное, которое считается резервным на случай временного замещения рабочего, повседневного основного освещения, используемого на различных объектах административного и производственного назначения. Аварийное освещение является дополнительным и применяется при возникновении различных внештатных обстановок. Такими являются:

• различного рода аварии;
• пожары и другого рода непредвиденные ситуации.

При наступлении таких ситуаций требуется дополнительное освещение, которым заменяются вышедшее из строя основной и запасной варианты. Цель аварийного осветительного источника — организовать беспрепятственное и безопасное перемещение всех работников к выходам (возможно, запасным), предназначенным для использования в таких ситуациях. Для максимального сближения понятия «аварийное освещение» в России и международного определения такового ряд федеральных законов Российской Федерации (№ 123-ФЗ, 384-ФЗ) предусмотрел его расширение с включением двух основополагающих решаемых задач:

• присутствие автономного источника электропитания в непредвиденных и необычных ситуациях;
• возможность включения аварийного освещения вручную или путем предусмотренного срабатывания сигнализации.

Вопросов, которые задают себе при рассмотрении необходимости установки аварийного освещения, очень много. Ответы на них содержатся не только в законах, но и в других нормативно-правовых и нормативно-технических актах. Рассмотрим подробнее их толкования об освещении при нестандартных ситуациях.

Нормативные документы и категории

Для проектировки и установки оборудования и элементов аварийного освещения пользуются одним из основополагающих документов. Это СП (свод правил) 52.13330.2016. Согласно установленным правилам, аварийное освещение делится на два вида:

• в целях эвакуации людей;
• для создания резервного освещения.

Эвакуационное освещение предполагает еще деление на такие подвиды:

• обеспечение безопасного выхода персонала при техногенных катастрофах;
• подсветка путей отступления в зонах повышенной опасности;
• распространение света на большие плоскости (площади) для предотвращения панического страха (антипаническое освещение).

Что обозначает термин «освещение безопасности»

Освещение безопасности — так можно назвать совокупность мер, принимаемых для освещения в экстренных непредсказуемых случаях, направленное на функционирование бесперебойного отступления людей в безопасное место. Оно необходимо в целях безопасности людей, в каком бы месте они ни находились. Неважно, большое ли это производственное предприятие, какое-либо учреждение, офис, школа или детский сад. Важна забота о каждом человеке, будь-то коллектив из десяти или более нескольких тысяч человек. Это касается также объектов обеспечения жизнедеятельности, таких как водоснабжение, связь, очистные сооружения, различные пункты управления и др., которые нужны для предотвращения усугубления возникших и без того тяжелых ситуаций.

Для чего нужно резервное освещение

Резервное освещение направлено на поддержание производственного технологического цикла на предприятиях или безопасное его завершение в создавшихся экстренных условиях и предполагает постепенный переход персонала к эвакуации из производственных помещений.

Категории потребителей аварийного освещения

Имеется три списка категорий потребителей. По ним ориентируются и в соответствии с ними устанавливают на таких объектах системы аварийного освещения:

• Первая категория — стратегические объекты, имеющие особую важность, персоналу которых небезопасно находиться в создавшихся условиях, а их работа направлена на обеспечение безопасности государства. Резервное освещение здесь аналогично рабочему.
• Вторая категория относится к тем предприятиям, где допускаются незначительные простои, но они ведут к массовому браку и нарушению работы других значимых и связанных с данным предприятием объектов.
• Третья категория. На таких объектах допустимо отсутствие электроэнергии в течение не более суток. Аварийное и эвакуационное освещение здесь допустимо запускать автоматически от аккумуляторов или дизельных генераторов.

На основании и в соответствии со сводом правил происходит и проектирование аварийного освещения.

Требования к аварийному освещению

Система аварийного освещения должна оснащаться различными осветительными приборами и иметь соответствующее оборудование, подчиняясь своду правил.

Прежде всего это независимый от источника рабочего света самостоятельный источник питания аварийного освещения, который в состоянии обеспечивать работу не меньше 1 часа по следующим нормам:

• норма освещенности в 50 % через 5 с после сбоев в рабочем освещении;
• стопроцентная норма появления света через 10 с.

При выполнении таких условий с данными параметрами освещение безопасности будет гарантировано для всех субъектов и объектов, попавших в экстренную ситуацию. Также при этом созданные синхронно действующие методы обеспечения требований пожарной безопасности (например, подсветка пожарных щитов, возможность включения рабочего и аварийного освещения при срабатывании пожарной сигнализации), имеющие особую значимость в многоэтажных зданиях, где эвакуация людей специфична, будут работать слаженно в целях защиты субъектов и объектов, ставших заложниками ситуации. Пожарные оповещатели в таких случаях должны быть полностью совместимы с оборудованием аварийного освещения и настроены на общую работу.

В чем заключаются требования ПЭУ-7

Немаловажно установление системы аварийного освещения в соответствии с пуэ (правилами устройства электроустановок) на основании ПУЭ-7, что касается размещения разного рода светильников и подсветок, а также ориентирных стрелок. Данному вопросу посвящена целая глава — 6.1. Она разрешает питание осветительных приборов во время приведения в действие аварийного электроосвещения от общих щитков, определяет процесс включения-выключения подачи питания на светильники (преимущественно автоматическим методом). При этом предусмотрены подсветки разных цветов. Например, в виде пиктограмм зеленого цвета — для мест хранения огнетушителей, красного — для аптечек.

Другие требования к оборудованию аварийного освещения

Требования к эвакуационному освещению антипанического характера (антипаническое освещение) исходят из того, что оно может быть установлено в случаях, если помещение имеет площадь более 60 кв. м.

Также предъявляются большие требования к аккумуляторным установкам, по которым они должны соответствовать своими характеристиками электротехническим (ГОСТ Р 50571.29-2009) и пожарным нормам (ГОСТ Р 53325-2012).

Не исключение из СП (свода правил) 52.13330.2011 и применение осветительных ламп. Они разрешены этим СП в таком виде:

• светодиодные источники света;
• люминесцентные лампы;
• разрядные лампы высокого давления, имеющие высокую степень реагирования на включение-выключение независимо от частоты и степени нагрева;
• обыкновенные лампочки (за неимением других).

Установка любого применяемого оборудования может быть добавлена в список при проектировании для аварийных режимов подачи электроэнергии, если это оборудование будет соответствовать нормам, правилам, технологическим требованиям и другим параметрам, определенных нормативно-правовой, технической документацией.

Все требования предъявляются к аварийному освещению как единственно возможному для использования в условиях чрезвычайной ситуации. Поэтому большое значение придается и автоматизации его работы, точному расчету требуемых светильников согласно утвержденным нормам. В поле зрения при этом находится и человеческий фактор, где в аварийных условиях ответственный может растеряться, а автоматика нет.

Определение и виды аварийного освещения

Рассмотрим подробнее систему аварийного освещения. Виды аварийного электроосвещения имеют особое устройство.

Устройство аварийного освещения предусматривает использование определенных осветительных приборов для каждого вида аварийной подачи света. Эвакуационная подача электроосвещения характеризуется тем, что осветительные приборы устанавливаются в узкопроходимых местах, тесных помещениях, на лестничных клетках для поддержания спокойствия людей при внезапно наступивших стихийных бедствиях.

При этом одновременное движение людей должно быть выше, чем 50 человек. Здания имеют больше шести этажей. А при численности персонала более 100 человек светильники необходимо размещать во всех производственных помещениях во избежание высоких рисков травмоопасности. Важность такого оборудования и схем их подключения неоценима при заботе о каждом человеке, поэтому требования к светильникам аварийного освещения относительно высоки.

Монтаж резервного подключения послужит обеспечению освещенности рабочих производственных зон при продолжении работы в условиях потенциальной угрозы персоналу со стороны создавшейся аварийной ситуации. Отличительная особенность резервной подачи света в том, что оно устанавливается в детских школьных и дошкольных учреждениях независимо от численности находящихся там детей, чтобы можно было использовать его в экстренных ситуациях, гарантировав жизнеобеспечение в создавшихся непредсказуемых условиях. При проектировании резервного освещения учитываются все меры к недопущению взаимосвязи прокладываемых проводных путей с существующим рабочим освещением. Установка системы аварийного освещения должна выполняться с применением проводов, изготовленных из огнестойких материалов. Питание аварийного освещения должно быть самостоятельным и полностью автономным, а в случае его использования — устойчиво работоспособным.

Нормы аварийной подачи света

Нормы освещения при чрезвычайных обстоятельствах несколько ниже применяемых в обычных условиях. Поскольку оно работает от автономных источников питания, то должно быть рассчитано в соответствии с их мощностями. Подаваемый от резервного источника свет должен составлять не меньше 30 % от обычного рабочего освещения. Если требуется повышенная подача света в связи с непрерываемым, например, циклом производства или характерными особенностями данного объекта, то достигаемые показатели должны быть заложены на стадии проектирования с обоснованием применяемой системы аварийного освещения.

Применяемая электроустановка, независимо от заложенных параметров нормы света, должна подать на объект 50 % нормируемого илюминирования спустя 15 с (не более этого времени) после выхода из строя основных источников питания. В течение 60 с с осуществления запуска источник питания должен подать 100 % установленной нормы. В случае если установлена иная норма подачи света, то об этих изменениях, внесенных при проектировании и отмеченных как специальная норма в технических документах на оборудование при его эксплуатации, должны быть извещены лица, ответственные за работу системы аварийного спецосвещения в особый период, которые оповещают об этом персонал (при наступлении такого случая) во избежание панических страхов. Если предусмотрено последовательное или локализованное при истощении источников питания включение, то такие действия тоже должны быть автоматическими. Например, при истощении одного из аккумуляторов (другого источника питания) происходит автоматическое включение следующего и т. д.

Равномерность эвакуационного освещения должна равняться 1:40, или 0,5 лк, по всей свободной площади поверхности пола. Исключение составляют полуметровая кромка по периметру помещения. Индекс цветопередачи для больших помещений должен равняться 40 или быть выше.

При наличии травмоопасного оборудования на предприятии и узких проходов между ним освещенность должна быть минимум 15 люкс, а неравномерность засвечивания — 1 к 10. Зоны перемещения в помещениях должны освещаться от 0,5 лк, а открытые пространства — силой освещенности 0,2 лк.

Организация аварийного освещения

При организации аварийного освещения учитывается путь следования персонала к эвакуационным выходам. При этом подаче света придают большее значение на таких участках:

• лестничные клетки;
• места размещения средств пожаротушения;
• зоны изменения путей (поворот, перекресток, изгиб);
• места, отличающиеся неравной высотой плоскостей (резкие перепады в виде ступенек, где их не ожидают);
• места нахождения медицинских пунктов;
• узкие проходы;
• крыльца зданий (вход-выход).

Для проверки каждого светильника возле места его установки должны быть размещены кнопка или разъем, предназначенные для тестирования его работы не реже, чем один раз в две недели с записью в журнале обследования светильников. Это входит в обязанности главного энергетика предприятия. Бывает, что проверке подвергают группу светильников там, где проверить их по одному нереально. Кнопки проверки должны быть обязательно самоотжимными. При проверке следует обращать внимание на то, имеется ли оголенный незаизолированный провод, во избежание замыкания.

На путях эвакуации людей устанавливаются указатели-стрелки. При потребности по норме в 1 знак на 25-40 м их количество может сильно колебаться из-за поворотов, изгибов, коридоров. Решение о количестве принимают по методу видимости одного указателя за другим.

Эти знаки не имеют такого уровня освещенности, как светильники, но они играют роль дорожных указателей (как и куда двигаться людям), и при этом подсвечивающего эффекта вполне достаточно. Иногда знаки подсвечиваются не самостоятельно, а расположены так, чтобы их освещали аварийные лампы. Главное при этом — наглядность и видимость ведущих стрелок.

Некоторые особенности организации аварийного освещения

Особое внимание следует уделять своевременной замене вышедших из строя аккумуляторов. Не имеет значения, применялся ли он для выработки электроэнергии, но 1 раз в четыре года он подлежит замене. Таков срок его службы.

Некоторые светильники, которые играют роль пожарных оповещателей, необходимо покупать с соответствующим сертификатом. Наличие его у этого вида устройств обязательно.

Широкое применение получили пульты дистанционного управления. В целях пожарной безопасности некоторые производственные объекты на ночь намеренно обесточивают (например, разного вида склады). Поэтому его применение для включения аварийной подсветки как нельзя кстати, когда склад уже обесточен или это произойдет при некоторой задержке, когда оборудование склада будет выключено и взамен него включено аварийное освещение.

Заключение

Все требования и предостережения не бывают лишними. Предупрежден — вооружен.

Правила, требования и ГОСТы по аварийному освещению смоделированы под непредвиденные ситуации. Учитывая то, что внештатные ситуации могут наступить мгновенно, без оставления времени на подготовку защиты от них, жизни многих из тех, кто может быть застигнут на рабочем месте, будут спасены именно заблаговременным приготовлением к якобы мнимой опасности. Надо быть готовым к принятию катастрофы, чтобы смягчить ее последствия. И пусть траты на организацию аварийного освещения достаточно большие, а его содержание требует дополнительных затрат, следует помнить, что сохранение человеческих жизней всегда должно быть в приоритете.

Аварийное освещение: требования, виды, нормы и правила устройства

Аварийное освещение – это осветительная система, дублирующая систему основного освещения и автоматически включающаяся при ее неисправности или полном отключении.

• бесперебойная подсветка эвакуационного маршрута и указательных знаков;
• обеспечение безопасности движения людей к выходам из помещений, с этажей, из здания;
• подсветка пунктов с противопожарным инвентарем и сигнализацией о пожаре на маршруте эвакуации;
• автономное освещение продолжительностью 60 минут и более;
• автоматическое включение энергонезависимых светильников по факту неисправности рабочих источников света или сильных перепадов напряжения электросети;
• создание освещенности, достаточной для нормального ориентирования в пространстве.

Виды аварийного освещения

Система аварийного освещения разделяется на несколько подсистем:

1. Резервная – обеспечивает бесперебойность трудовой деятельности при выключении основных осветительных приборов.

2. Эвакуационная – создает оптимальные условия для своевременной и безопасной эвакуации при возникновении чрезвычайной ситуации. Освещает коридоры, этажные площадки, лестничные пролеты.

• антипаническая – создается в помещении площадью более 60 кв. метров или при постоянном нахождении в нем свыше пятидесяти сотрудников. Снижает опасность возникновения паники среди персонала;
• освещение зон повышенной опасности – позволяет безопасно завершить опасные производственные процессы;
• подсветка указательных эвакуационных знаков – улучшает различимость табличек в сложных условиях видимости.

Знаки безопасности

Для информации о путях эвакуации устанавливаются специальные знаки (таблички) с графическими символами, поясняющими их назначение. Они имеют квадратную или прямоугольную форму и зеленый фон с белым кантом. Применение знаков регламентируется положениями Государственного стандарта Р12.4.026-2001. Установка выполняется, исходя из максимальной видимости и наиболее удобного угла обзора (до 20 градусов).

Аварийное светодиодное освещение табличек дает возможность рассмотреть их на любом расстоянии и при значительной задымленности. В результате человеческий поток двигается в правильном направлении, снижается вероятность панического состояния и столпотворения, уменьшается время эвакуации.

Проектирование системы аварийного освещения

План размещения системы

На основе плана здания определяются эвакуационные маршруты, а также места, в которых размещаются аварийные светильники и указатели.

Включение осветительных приборов

Проектируется система со светильниками, автоматически включающимися при исчезновении напряжения питающей сети 220 Вольт. Их электропитание организуется от встроенных аккумуляторов.

Надежность системы

Стабильное функционирование и работоспособность системы электроосвещения поддерживается за счет индивидуальных аккумуляторных батарей для осветительных устройств и эвакуационных знаков. Неисправность одной АКБ не влияет на общую надежность всей системы.

Резервное освещение особых зон

Проектировщики выявляют участки, имеющие повышенную опасность, и разрабатывают схемы индивидуальных вариантов по аварийному освещению. К ним относятся цеха с непрерывным производственным циклом и особым технологическим процессом. А также больничные палаты и операционные, лаборатории, банковские хранилища, лифты, туалетные комнаты и т.п.

При проектировании следует соблюдать положения ПУЭ:

• трассы кабельных линий электропитания должны соответствовать требованиям производства электромонтажных работ;
• необходимо применять лампы белого света;
• рекомендуется использовать осветительные приборы на 12 Вольт;
• нужно обеспечить полную независимость аварийной осветительной системы;
• следует подбирать светильники под особенности помещений и эвакуационных путей;
• реализацию освещенности объекта необходимо соотносить с положениями ПУЭ и СНиП.

Где устанавливают аварийное освещение?

• возле дверей запасных выходов;
• на лестничных пролетах; на межэтажных площадках;
• в точках изменения маршрута движения;
• на коридорных перекрестках;
• около пунктов экстренной помощи;
• возле оборудования пожаротушения, камер видеонаблюдения, кнопок вызова техперсонала;
• рядом с техническими устройствами, обеспечивающими перемещение людей ограниченных возможностей;
• в кабине лифта.

Применяемые светильники для аварийного освещения

Используемые светильники должны соответствовать требованиям СНиП 23-05-95 и ГОСТ 55842-2013. Лучшим решением является применение светодиодных источников света. Аварийное светодиодное освещение выгодно отличается важными преимуществами: малое энергопотребление, повышенная светоотдача, выбор оттенков белого свечения, возможность управления яркостью.

Различаются три разновидности аварийных осветительных приборов:

непостоянного действия – автоматическое включение при исчезновении напряжения электросети. Отличаются малой мощностью и небольшой яркостью для снижения расхода энергии аккумулятора. На рисунке ниже показана схема аварийного освещения;

Требования к размещению аварийного освещения

Нормы аварийного освещения

Основные нормативные документы – это ГОСТ IEC-60598-2-22-2012 (ред. 2015), ГОСТ Р-55842-2013, СП-52.13330.2011 (ред. 2016). Согласно их пунктам, необходимо создать освещенность 0,5 люкс внутри помещений и 1 люкс на эвакуационных маршрутах. Освещенность участков повышенной опасности должна составлять 10% от стандартной.

Освещенность 5 Лк требуется создавать возле дверных проемов, мест с изменением рельефа поверхности (ступеней, пандусов), поворотов коридоров, а также настенных схем эвакуации и огнетушителей.

Аварийное освещение жилых зданий, домов и помещений

При проектировании аварийного освещения жилых зданий, многоквартирных домов, жилых помещений, необходимо руководствоваться требованиями действующих нормативных документов, строительных норм и правил.

В соответствии с требованиями СП52.13330.2011 (актуализированная редакция СНиП 23-05-95), свод правил «Естественное и искусственное освещение» – аварийное освещение для жилых зданий и помещений должно предусматриваться на случай нарушения питания основного (рабочего) освещения. Аварийное освещение должно включаться автоматически при пропадании питания основного (рабочего) освещения, а также по сигналам систем пожарной и аварийной сигнализации или вручную, если сигнализации нет или она не сработала.

Аварийное освещение жилых зданий, домов, помещений подключается к источнику питания, независимому от источника питания рабочего освещения.

В жилых зданиях, домах и помещениях авариное освещение должно обеспечивать необходимый уровень освещенности на путях эвакуации. Эвакуационное аварийное освещение должно утраиваться:
– в коридорах и проходах по маршруту эвакуации;
– в местах изменения (перепада) уровня пола или покрытия;
– на лестницах – каждый марш должен быть освещен прямым светом, особенно верхняя и нижняя ступени;
– в зоне каждого изменения направления пути эвакуации;
– на пересечении проходов и коридоров;
– в местах размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации;
– в местах размещения первичных средств пожаротушения;
– в местах размещения плана эвакуации;
– снаружи – перед каждым конечным выходом из здания.

Наряду с эвакуационным аварийным освещением путей эвакуации, должно предусматриваться освещение безопасности. Освещение зон повышенной опасности должно быть предусмотрено в помещениях вводно-распределительных устройств, главного распределительного щита, в помещениях, где размещается источники аварийного электроснабжения или размещено оборудование, подключенное к резервным независимым источникам электропитания.

При проектировании аварийного освещения жилых зданий, домов, помещений необходимо ограничивать слепящее действие от светильников аварийного освещения, расположенных на путях эвакуации или в зонах повышенной опасности. Ограничение слепящего действия должно достигаться за счет ограничения силы света светильников в зависимости от высоты установки светильников. Предельные значения силы света отражены в СП52.13330.2011.

В многоэтажных жилых зданиях наряду с аварийным эвакуационным освещение должно быть предусмотрено аварийное освещение в лифтах. Требования к аварийному освещению кабины лифта приведены в ГОСТ Р 53780-2010 «Лифты. Общие требования безопасности к устройству и установке».

Согласно СП-267.1325800.2016 «Здания и комплексы высотные. Правила проектирования» – аварийное освещение относится к системе обеспечения безопасности высотных зданий.

В многоэтажных высотных жилых зданиях аварийное освещение проектируется с учетом требований СП 253.1325800.2016 «ИНЖЕНЕРНЫЕ СИСТЕМЫ ВЫСОТНЫХ ЗДАНИЙ». В соответствии с этими требованиями аварийное освещение относится к 1-ой категории электроприемников, для которых по техническому заданию на проектирование может быть предусмотрен третий, независимый источник питания, обеспечивающий работу в аварином режиме в течении 3 часов. В качестве независимого источника питания для электроприемников особой группы 1-й категории могут быть использованы Дизельные электростанции (ДЭС) или Источники бесперебойного питания (ИБП), которые должны включаться автоматически при отключении внешнего питания.

Дополнительно, свод правил СП 253.1325800.2016 определяет требования к кабельным линиям электропроводки систем аварийного освещения на путях эвакуации.

АВТОНОМНЫЕ СВЕТИЛЬНИКИ ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ ЖИЛЫХ ЗДАНИЙ, ДОМОВ И ПОМЕЩЕНИЙ

Светильники аварийного освещения с одной стороны должны удовлетворять всем требованиям, предъявляемым к световому оборудованию аварийного освещения, а с другой стороны – соответствовать условиям эксплуатации.

Для коридоров, в подъездах и на лестничных клетках многоквартирных жилых домов, хорошо подойдут светильники и указатели в ударопрочном антивандальном корпусе, с защитой от проникновения пыли и влаги IP44 / IP54 / IP65. В качестве дополнительной антивандальной защиты светильники могут использоваться совместно с защитной металлической сеткой.

Аварийные светильники

STARLET QUAD LED

Эвакуационные указатели

По всем интересующим Вас вопросам звоните по телефону или отправляйте запрос почтой.

Требования к оборудованию систем аварийного освещения

LED светильники, прожекторы, опоры, мачты и прочее осветительное оборудование от производителя с доставкой по всей РФ

Систему аварийного света организуют в зданиях административного и производственного назначения. Это одно из требований освещения промышленных предприятий, даже если на объекте всего несколько сотрудников. Один из главных вопросов в этой теме – какая периодичность проверки аварийного освещения. Осмотр должен проводиться не реже 2 раз в год, при этом рабочий свет полностью отключают. Внеплановые проверки осуществляются при изменении функционального назначения помещения, а еще при вводе сети в эксплуатацию. Данные рекомендации представлены в п. 2.12.16 ПТЭЭП.

Нормативная база для системы аварийного света

Всю информацию о том, какие требования предъявляются к аварийному освещению, можно найти в следующих нормативных документах:

• ГОСТ IEC 60598-2-22-2012. Здесь идет речь об аварийных светильниках: какие виды могут использоваться, особенности конструкции. В основном в документе описываются частные требования к осветительным приборам.
• ГОСТ 27900-88. Основной документ, регулирующий типы и конструкцию светильников, используемых в аварийной системе света.
• СП 52.13330.2016. В этом документе приводится классификация и нормы проектирования аварийного освещения. Здесь можно найти нормативные значения освещенности, цветопередачи и прочих важных параметров.

Все разновидности аварийного освещения по СП

Информация о том, на какие виды делится аварийное освещение, представлена в п. 7.6.1 СП 52.13330.2016. В документе описываются:

• Эвакуационное освещение. Обеспечивает нужную видимость при нештатных ситуациях, которые привели к отключению от централизованной сети. Это могут быть стихийные бедствия, аварии или пожары.
• Резервное освещение. Требуется в ситуациях, когда произошло обесточивание основных осветительных приборов. Организуется, чтобы обеспечить условия, позволяющие продолжить работу без нарушения технологии, чтобы обезопасить производство от возникновения аварий.

Особенности эвакуационного освещения

Требования к аварийному освещению на путях эвакуации приводятся в п. 7.6.3 СП 52.13330.2016. Здесь есть точный список мест, где нужно предусмотреть свет для безопасной эвакуации. К ним относятся:

• места, где есть перепады в уровне пола;
• пересечение коридоров;
• основной выход/вход в здание;
• медицинский кабинет;
• в зоне расположения плана эвакуации;
• места расположения огнетушителей;
• в каждом месте, где меняется направление пути.

• норму освещенности;
• порядок включения;
• продолжительность работы;
• предельную равномерность освещенности.

Особенности резервного освещения

Все важные требования к резервной системе света приводятся в п. 7.6.6 СП 52.13330.2016. Она не может использоваться в качестве эвакуационной. Если же такое решение было принято, то резервный свет должен отвечать всем нормам, которые предъявляются к эвакуационному. В большинстве случаев выполнить такое условие достаточно сложно, поэтому лучше организовывать оба вида освещения отдельно друг от друга.

Какими должны быть светильники для аварийного освещения

В СП 52.13330.2016 содержится и вся необходимая информация по поводу осветительных приборов, используемых в аварийной системе. Список рекомендованных источников приводится в п. 7.6.2 указанного документа. Какие светильники рекомендуется применять для аварийного освещения согласно СП:

• светодиодные источники света;
• люминесцентные лампы;
• разрядные лампы высокого давления, но только если они будут мгновенно включаться и быстро зажигаться после непродолжительного отключения.

Все элементы (лампа, блок, батарея питания и контрольные приборы) обязательно располагаются либо внутри светильника, либо рядом с ним в пределах 500 мм). Важный нюанс – у аварийных светильников должен быть индикатор, который указывает на работу в конкретном режиме. Остальные моменты относительно конструкции осветительных приборов подробно описаны в части 6 ГОСТ 27900-88.

Главное требование к светильникам аварийного освещения – индекс цветопередачи (Ra) не менее 40. Еще один важный момент – необходимо ограничить слепящий эффект осветительных приборов. Согласно п. 7.6.7 СП 52.13330.2016, для этого должны соблюдаться установленные нормы для величины силы света. Они приводятся в таблице указанного свода правил. На рисунках представлена схема ограничения слепящего действия.
