Какой выбрать трансформатор для прогрева бетона и для чего он нужен
Из всех способов прогрева бетона электрический считается самым эффективным, он обеспечивает равномерное распределение температуры в толще залитой конструкции и правильное протекание процессов гидратации цемента. Суть метода заключается в подключении электропитания к размещенному с регламентированным шагом внутри нагревательному проводу, при обработке больших объемов – трехфазного, через трансформаторные подстанции. Производительность и стоимость оборудования определяется его номинальной мощностью, основным изготовителем является Россия.
Стандартная схема включает активную часть (стальной магнитопровод с двумя обмотками напряжения), оболочку (металлический шкаф с выводами для подключения трехфазной сети и выходных клемм), панель управления. Система охлаждения может быть разной: естественной или принудительной (вентиляторного типа или с помощью масла). Практически все станции способны изменять выходную мощность на обмотке НН, что в свою очередь позволяет регулировать температуру нагрева подключаемого кабеля (ПНСВ, реже ПТПЖ) и экономить расход электроэнергии при внезапном потеплении. Чем больше число ступеней напряжения, тем универсальнее и эффективнее работает силовое устройство.
Важную роль выполняет защита: в каждом трансформаторе для прогрева бетона предусмотрен автоматический выключатель, реагирующий на КЗ, обрыв или перепады входного напряжения. У современных моделей все процессы контролируются и отражаются: от наличия и состояния питающей сети до параметров на выходе обмотки НН. Для подключения к основному кабелю (ПНСВ) используется промежуточный, для этих целей нужно купить алюминиевый провод АПВ. Игнорировать это условие и оставлять открытыми стальные жилы нельзя, это приводит к их быстрому прогоранию. Нейтральный провод и корпус заземляются.
Силовые станции подключаются к сети в 380 В с частотой 50 Гц через соответствующий кабель, чем дальше расположен трансформатор от питания, тем толще он должен быть. Изменение силы тока до требуемой величины происходит за счет явления электромагнитной индукции. Выходные клеммы подсоединяют к уже погруженному в бетон нагревательному кабелю, первые два часа устройство работает на разогрев, затем 3-4 дня в непрерывном режиме. Принцип действия основан на преобразовании электрической энергии в тепловую.
Читайте также: Технология и инструмент для фрезерования бетона, особенности обработки пола в квартире, доме
Зачем прогревать бетон
Для нормативного застывания бетона требуется температура на уровне +20°С. При затвердевании смеси используется понятие критической прочности, которая достигается при нормальных условиях за 24 часа.
При этом, материал затвердевает на 70%, а окончательное испарение воды происходит только через 28 суток. Отклонение температуры воздуха в сторону снижения оказывает негативное влияние на скорость застывания бетона (как до критического уровня, так и до полного затвердевания).
Для снижения вредного воздействия низких температур используются присадки, которые вводятся в раствор в заводских условиях. Но при падении температуры воздуха до -5°С и ниже рекомендуется использовать прогрев бетона трансформатором, подключенным к промышленной сети переменного тока.
Дополнительный прогрев обеспечивает набор критической прочности при любой температуре воздуха в регламентные сроки.
Особенности
Инструкция заливки бетонных конструкций и оснований предполагает проведения процесса при определенных условиях. Смесь твердеет и набирается прочности при относительной влажности окружающей среды 95-100%, температуре от 15 до 20ºС. Для бетона это общепризнанная строительными нормами технология.
Если условия застывания смеси не соблюдаются, процессы застывания замедляются, продолжительность периода набирания прочности увеличивается. Это влияет на материал на молекулярном уровне. Бетон не сможет набрать требуемой прочности. Он будет трескаться, крошиться.
Сегодня применяются химические вещества, называемые присадками и пластификаторами. Их добавляют в бетон, дабы снизить порог застывания воды в растворе. Эффективнее результат получается при прогреве строительного материала электричеством. Представленный процесс происходит при использовании трансформаторов, например, КТПТО, ТМОБ и множества других моделей.
Преимущества прогрева
Использование прогревочного трансформатора является распространенной методикой в процессе зимнего строительства. Расход электроэнергии и дополнительные затраты на техническое проведение бетонирования компенсируются преимуществами представленной методики. К ним относятся следующие факты:
Возможность проведения строительных работ круглогодично.
Повышение производительности труда благодаря отсутствию простоев.
Выполнение сроков возведения объекта.
Транспорт, оборудование применяются рационально.
Готовые бетонные конструкции соответствуют существующим нормам.
Улучшается прочность цементной смеси.
Отсутствие дополнительных затрат на приобретение дорогих пластификаторов, химических добавок против замерзания бетона.
Благодаря перечисленным факторам, в процессе строительства применяются прогревочные трансформаторные установки, например, ТСДЗ-80, КТПТО-80 и прочие разновидности.
Способы прогрева
Для нагрева бетонной конструкции используются 2 методики:
при помощи провода марки ПНСВ, заложенного в теле бетонной конструкции;
при помощи электродов, одновременно являющихся арматурой.

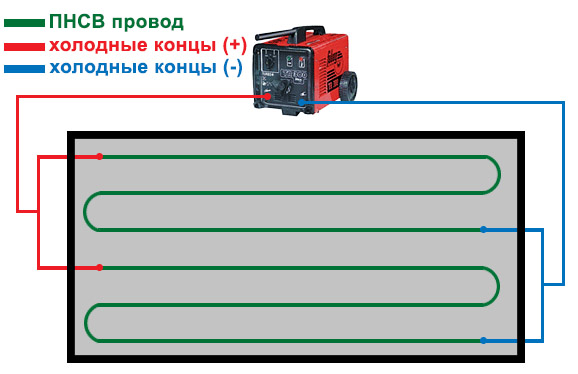

Нагревательный провод ПНСВ
Применяемый для нагрева силовой кабель ПНСВ имеет сечение не менее 1,2 мм². Шнур укладывается вокруг армирующего каркаса в процессе установки опалубки. Затем производится заливка и уплотнение бетонного раствора, концы провода выводятся из материала. Затем устанавливаются специальные утеплительные чехлы, а кабель подключается к силовому трансформатору.
По мере застывания материала происходит повышение сопротивления, приводящее к падению силы тока и снижению интенсивности нагрева.
Электроды
Электроды представляют собой элементы армирующего каркаса, которые размещаются внутри будущей конструкции. Вертикальные и горизонтальные детали соединяются контактной сваркой, предусматриваются элементы для подключения внешнего источника питания. Затем устанавливается опалубка и производится заполнение объема бетоном.
После проведения дополнительных работ (уплотнение смеси и защита конструкции теплоизолирующим материалом) производится подключение трансформатора, обеспечивающего прогрев конструкции.
Принцип работы
В конструкции нагревательной установки предусмотрен понижающий трансформатор, подающий ток на нагревательные элементы, установленные в бетонной конструкции. Для изготовления магнитопровода трансформатора использована электротехническая сталь, обмотки выполняются из алюминиевого кабеля.
Контроллер обеспечивает корректировку параметров в зависимости от температуры окружающей среды, предусмотрено защитное приспособление, срабатывающее при перегрузке или коротком замыкании в цепи нагрева.

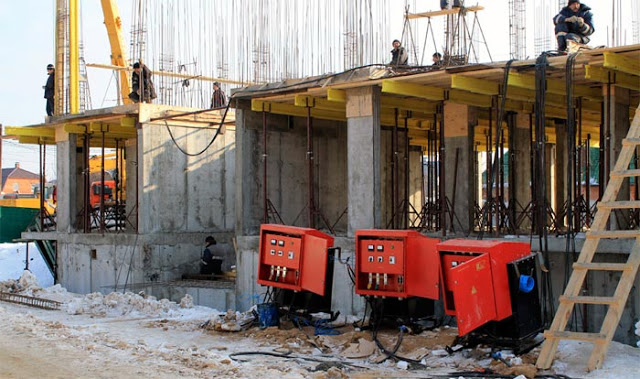

Провод или арматура закладываются в бетонную конструкцию перед заливкой раствором, установки обеспечивают прогрев материала до температуры +80°С. По мере затвердевания раствора сила тока в цепи снижается, обеспечивая уменьшение температуры до +40°С.
При нагреве или охлаждении поддерживается заданная скорость изменения температуры, поскольку ускоренная корректировка параметров приводит к появлению трещин в материале.
Целесообразность применения
Потребность в таком оборудовании возникает при заливке в зимнее время: основным требованием правильной гидратации строительных растворов на цементной основе является их затвердевание при нормальной или повышенной влажности и температуре выше 0°. Застывание при иных условиях приводит к ухудшению структуры бетона, образованию трещин и резкому снижению его прочности. Для решения этой проблемы используются разные способы: установка термопушек, ввод в состав специализированных примесей, накрывание залитых конструкций, внешний обогрев, но ни один из них не обеспечивает такой равномерности, как электрический.
Применять для прогрева мерзлого грунта и бетона понижающий трансформатор необязательно, двужильные кабельные секции, к примеру, подключаются непосредственно к сети. Но подсоединение по схеме «звезда» или «треугольник» обеспечивает более экономное потребление электроэнергии и является оптимальным при размещении в толще одножильного провода. Такое исполнение выбирается прежде всего при работе с большими объемами, один прибор выполняет обработку от 10 до 100 м3. Для достижения равномерного прогрева выполняется ряд условий: температура заливаемого раствора не может быть ниже +5 °C, кабель укладывается с интервалом в 15 см по горизонтали и 20 по высоте, процесс поддерживается непрерывно.
Несмотря на значительные вложения в оборудование и невозможность повторного использования кабеля, технология считается окупаемой и надежной.
Виды и характеристики трансформаторов
При выборе оборудования для строительной площадки требуется учитывать мощность трансформатора и диапазон напряжений в выходной цепи. Дополнительно учитывается способ управления изделием, встречаются установки с ручным или автоматическим управлением. В части установок предусматриваются панели для подключения внешних потребителей (инструмента с электроприводом или ламп освещения).
Виды трансформаторов для прогрева бетона:
сухого типа, оснащенные системой воздушного охлаждения;
масляные установки, отличающиеся повышенной мощностью и увеличенным ресурсом.
Вне зависимости от типа установок требуется соблюдать правила:
оборудование должно заземляться до момента подключения внешнего питания;
не допускается работа со снятым кожухом;
при работе необходимо соблюдать ПТЭ и ПТБ.
КТПТО 80
Установка имеет мощность 80 кВт, базовая версия имеет ручное управление. По отдельному заказу устанавливается блок автоматической корректировки рабочих параметров. В конструкции изделия используется масляный трансформатор, работающий от 3-фазной сети напряжением 380 В.
Допускается изменение напряжения на выходе в диапазоне от 55 до 95 В, предусмотрены разъемы для подключения инструмента и организации временного местного освещения. Стоимость новой установки в Москве стартует от 120 тыс. руб.
СПБ 20
Передвижная установка оборудована колесным шасси и фронтальными опорами, для снижения веса и габаритов конструкции использованы трансформаторы с воздушным охлаждением. Оборудование рассчитано на использование сети переменного тока напряжением 380 В, мощность составляет 20 кВт.
Изделие предназначено для обслуживания небольших строек, мощности хватает для обогрева конструкций объемом до 20 м³. Стоимость оборудования составляет 59,3 тыс. руб.
ТСДЗ 63 0 38
Трансформатор для прогрева бетона мощностью 63 кВА имеет напряжение на выходе в диапазоне от 63 до 80 В. Установка весит 310 кг, в конструкции применены трансформаторы сухого типа, допускающие эксплуатацию оборудования при температуре от -40°С.
Изделие допускается использовать для предварительного прогрева замерзшего грунта, который затем извлекается ковшом экскаватора. Установка имеет класс защиты IP22, конструкция не предназначена для работы в условиях вибраций, стоимость начинается от 58,6 тыс. руб.
ТСДЗ 80 038 УЗ
Оборудование отличается сниженными габаритами и массой, устанавливается на строительном объекте на стальных опорах, регулировка положения ножек не предусмотрена. Трансформатор имеет мощность 80 кВт, для обеспечения надежного охлаждения используются вентиляторы.
Регулировка рабочих параметров производится в ручном режиме, предусмотрена автоматическая версия. Оба варианта изделия не поддерживают корректировки напряжения в цепи обогрева. Для коммутации трансформатора необходима 3-фазная сеть, стоимость оборудования начинается от 75,8 тыс. руб.
ТСЗП 80 0 38
Установка отличается применением отдельного блока, позволяющего ступенчато регулировать напряжение в цепи нагрева (в диапазоне от 45 до 100 В). Трансформатор имеет воздушное охлаждение, циркуляция воздуха осуществляется естественным путем. Вес установки составляет 340 кг, для размещения на стройплощадке используются стальные полозья.
В конструкции оборудования предусмотрены аналоговые амперметры, предусмотрена защита от перегрева при помощи термостатов (допустимая температура 105°С).
Устройство станции
Типовой трансформатор для прогрева бетона – это мобильная однокорпусная установка, оснащенная системой вентилирования. Данный агрегат помогает преобразовывать электрическую энергию сети в электроэнергию, которая необходима для термической обработки бетонной массы.
Агрегат для обогрева бетона включает в себя активную часть, которая представляет собой магнитопровод стержневого типа с обмоткой двух типов: НН и ВН, ярмовых балок и отводов низкого напряжения.
Также установка оборудована автоматическим выключателем, который позволяет предотвратить возможные перегрузки и скачки напряжения, пультом управления и кожухом с выводами НН.
Помимо этого, трансформаторы прогрева оснащены сигнальными лампами, установленными в цепях управления.
Если говорить о выборе модели, то сегодня на рынке представлено много подстанций. Однако по техническому регламенту, работы рекомендуется выполнять с использованием станции для прогрева бетона КТПТО 80 или СПБ-20.
Сантехник .
Поскольку одним из компонентов бетонной смеси изначально выступает вода, заливка бетона при отрицательных температурах создаёт вероятность потери проектной прочности и дальнейшего разрушения железобетонной конструкции. Поэтому бетонные работы рекомендуется вести при положительной температуре. Однако российский климат вынуждает строителей работать в морозы, что приводит к необходимости обеспечивать нормальные условия для твердения бетона. Применяя трансформатор для прогрева бетона, мы можем не беспокоится об этом. В этой статье мастерсантехник расскажет, как выбрать трансформатор для прогрева бетона.
Электроподогрев бетона при ведении соответствующих работ зимой используется достаточно широко, позволяя ускорить процесс возведения монолитных конструкций из железобетона. Зимние строительные работы с применением прогрева массы бетона с помощью электричества проводятся довольно часто. Это обусловлено тем, что цена надёжных химических добавок для ускорения отвердевания бетона высока, да и эффект их при очень низких температурах сомнителен. Методика электропрогрева основана на использовании специальных трансформаторов, прогревающих ЖБИ с момента заливки и поддерживающих определённую температуру до приобретения конструкцией нормативной прочности.
Скорость процесса гидратации, в результате которого происходит твердение бетонного раствора, зависит от нескольких факторов:
Одним из главных условий схватывания смеси является поддерживание температуры на заданном уровне.
Уменьшение сроков затвердения бетонного монолита находится в прямой зависимости от температуры.
Очевидно, то аренда трансформатора прогрева бетона – это разумное решение. Следует помнить, что в погоне за скоростью раствор не следует перегревать. При температуре порядка 90°C вода усиленно испаряется, и бетонная смесь высыхает, не успев набрать марочную прочность.
Обратите внимание! При необходимости трансформатор для прогрева бетона можно применять и для мёрзлого грунта
После заливки бетонную массу подогревают при помощи электричества, сам бетон в ходе этого процесса включён в цепь и используется как проводник. При этом электроэнергия преобразуется в тепловую или прямо в массе ЖБИ, или на его поверхности, в зависимости от типа применяемых электродов или проводов, выступающих в качестве нагревательного элемента.
Агрегаты данного типа делятся на аппараты с воздушным и масляным охлаждением. Первые также подразделяются на трансформаторы с естественной и принудительной циркуляцией воздуха. Масляное охлаждение действует более эффективно, но имеет большие габариты и значительно утяжеляет конструкцию.
Приобретая в аренду трансформатора прогрева бетона с масляным охлаждением, следует подумать о том, что для перемещения данного агрегата понадобится кран-манипулятор или другое грузоподъемное оборудование.
Следующая градация – максимальная мощность. Чтобы правильно выбрать трансформатор прогрева бетона, требуется учесть площадь и объем заливаемого бетона. Также имеет значение степень утепления изделия и температура воздуха. Рассчитывать необходимую мощность должен специалист, имеющий профильное образование и достаточный опыт в данной сфере.
Если к срокам не предъявляется серьезных требований, и трансформатор арендуется для того, чтобы просто предотвратить замерзание свежеуложенного бетона, можно сделать небольшие допуски.
Примерные параметры можно рассчитать по простой закономерности: один киловатт мощности трансформатора способен прогревать 0,8 м2 бетонной смеси.
Снижение температуры затвердевшего прогретого бетона требуется снижать плавно. Если просто отключить трансформатор после схватывания смеси, в изделии образуются температурные напряжения. Данное явление вызвано физическими процессами: верхний слой охлаждается быстрее, его линейные размеры уменьшаются, внутренняя же часть монолита остается теплой и не сжимается. Возрастающие напряжения приводят к разрушению структуры бетона.
Выбор различных электроустановок базируется на особенностях их конструктивного устройства. Основные технические характеристики трансформаторов:

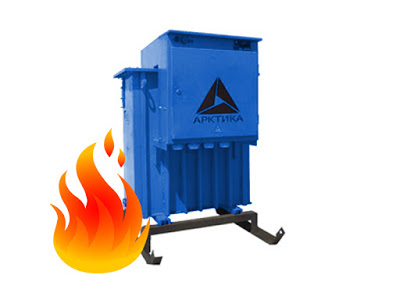

Трехфазный трансформатор для бетона с масляной системой охлаждения. Мощность аппарата – 80 кВт, напряжения питания – 380 В, температурный диапазон окружающего воздуха – от –40 до +10 °С, объем подогретого бетона – 25-40 кубов.
Недостатки: громоздкие габариты, большая масса, затрудненное перемещение по рабочей площадке (салазки), необходимость проведения регулярного межсезонного ТО.
Модифицированные модели подстанции ктпто-80 характеризуются наличием особенностей, упрощающих эксплуатационное обслуживание:
Пониженные габариты и масса агрегата;
Автоматическое или ручное терморегулирование;
Блокировки для повышения безопасности работ.
Сухая трансформаторная станция для прогрева мерзлого грунта и бетона с естественным режимом охлаждения. Номинальная мощность – 20 Квт рассчитана на эксплуатацию в трехфазных электрических сетях (с напряжением 380 В). Аппарат обеспечивает продолжительную бесперебойную работу при t от –40 до +5 °С. Спб-20 – это идеальный вариант установки для прогрева небольших объемов раствора (10-20 м3).
Достоинства: облегченная колесная транспортировка, высокий класс надежности и защиты, доступная цена, простое обслуживание.
Недостатки: регулировка напряжения во время нагрузки в сети нередко приводит к поломке переключателей.
Силовой трехфазный двухобмоточный трансформатор с номинальной тепловой мощностью 63 кВт и принудительной системой циркуляции воздуха. Конструкцией предусмотрен длительный режим бесперебойной работы на открытом пространстве при расширенном температурном диапазоне от –45 до +20 °С.
Преимущества: небольшая масса, практичные размеры. Автоматический выключатель обеспечивает защиту трансформатора для бетона от перепадов напряжения и замыканий цепи.
Передвижной трансформатор для электропрогрева бетона. Принудительное охлаждение обеспечивают два вентилятора, встроенных на задней стенке корпуса.
Достоинства: компактные габариты, небольшой вес, подключение автоматики. Благодаря высокому уровню защиты, регулировка напряжения во время прогрева невозможна.
Мобильная силовая установка с естественным охлаждением трансформатора. Конструкция предусматривает наличие шести ступеней напряжения (от 45 до 100 В), обеспечивающих гибкое управление термонагревом бетона.
Преимущества: малый вес, облегченная транспортировка, отсутствие регулировки напряжения во время работы, несложный ремонт.
Как выбрать трансформатор прогрева для разных объемов бетона
Успех работ по возведению бетонных конструкций в холодный сезон во многом зависит от правильного выбора трансформатора для прогрева.
В этой статье рассмотрим, как подбирать оборудование с учетом количества прогреваемого бетона.
Конструкции объемом до 15 кубометров
Для прогрева порядка 7-15 кубических метров бетона лучше заказать в аренду трансформатор мощностью 15 кВт.
Агрегаты этого класса вырабатывают достаточно тепла, расходуя относительно немного электроэнергии.
Среди профессиональных строителей аренда трансформатора ДУГА СПБ-15 Next пользуется заслуженной популярностью.
Это очень компактное устройство весит всего 47 кг.
На корпусе агрегата смонтированы ручки, держась за которые, его можно переносить двоим или даже одному физически крепкому работнику.
Также хорошим вариантом среди профессионалов считают аренду трансформатора СПБ-20.
Аппарат неприхотлив и надежен в эксплуатации, знаком многим специалистам.
Благодаря компактным размерам и наличию транспортировочных колесиков, его может перемещать по объекту один рабочий.
Конструкции объемом до 30 кубометров
Если требуется прогреть конструкцию объемом от 16 до 30 кубических метров, необходимо использовать станцию мощностью 40 кВт.
Большинство строителей заказывают в аренду трансформатор прогрева бетона СПБ-40 для решения этой задачи.
Оборудование широко известно: практически в каждой бригаде есть те, кто уже работал с ним.
Конструкция аппарата хорошо знакома среди энергетиков и электриков в Москве.
Устройство надежно и неприхотливо в эксплуатации, адаптировано к российским условиям.
Конструкции объемом до 40 кубометров
Для прогрева порядка 30-40 кубических метров бетона требуется заказать в аренду трансформатор мощностью не менее 60 кВт.
Агрегаты этого класса вырабатывают достаточное количество тепловой энергии, используя трехфазный источник питания.
Среди профессионалов строительства популярна услуга аренды трансформатора ТСДЗ 63.
Аппарат неприхотлив и надежен в эксплуатации, с ним знакомы многие специалисты.
Устройство оснащено системой принудительного воздушного охлаждения.
Также отличным решением вопроса среди профессионалов считают аренду трансформатора СПБ-63.
Конструкция агрегата оптимально адаптирована к нашим условиям, так как производится в России.
Оборудование оснащено естественным воздушным охлаждением.
Конструкции объемом до 60 кубометров
Для прогрева бетонных конструкций подобного размера необходимо заказывать в аренду трансформаторы, способные вырабатывать не менее 80 кВт тепловой энергии.
Менее производительное оборудование не справится с этой задачей.
Наиболее востребованные модели данного класса:
Первые три модели прогревочных трансформаторов оснащены системами воздушного охлаждения.
Это обусловливает относительно небольшие габариты и малый вес устройств.
Агрегат КТПТО-80 охлаждается маслом, поэтому он значительно больше весит и очень громоздкий.
Преимущество использования этого аппарата только в том, что с его конструкцией хорошо знакомы специалисты еще советской школы.
Других особых преимуществ, по мнению профессионалов, масляное охлаждение не дает.
Конструкции объемом до 80 кубометров
Когда требуется прогреть конструкцию объемом от 60 до 80 кубических метров, необходимо использовать мобильную подстанцию мощностью 100 кВт.
Многие строители предпочитают заказывать аренду трансформатора прогрева бетона СПБ-100 для выполнения подобных задач.
Модель относится к типу сухих аппаратов, то есть охлаждается воздухом.
Этот вариант исполнения обусловливает относительно небольшие габаритные и массовые параметры оборудования.
Прогрев бетона вдали от электросетей
Если на объекте нет подходящего по мощности источника электроэнергии, трансформаторы работать не могут.
В таких ситуациях строители заказывают аренду установки для прогрева поверхности Wacker Neuson HSH 700, которая работает на дизельном топливе.
Большая мощность и широкий диапазон регулировок производительности позволяют настраивать технику под масштабы объекта.
Стоимость аренды установки для прогрева поверхности и бетона относительно высокая, но иногда альтернативы просто не существует.
Трансформаторы для прогрева бетона — виды, устройство и способы применения
Главным компонентом бетонной смеси является вода. Если заливка производится при минусовых температурах, то необходимо использовать трансформатор для прогрева бетона. С его помощью бетон застывает по установленным нормам и позволяет производить дальнейшие бесперебойные строительные или ремонтные работы.
Зачем прогревать бетон?
Для быстрого затвердевания и набора максимальной прочности строительный раствор должен наноситься при относительной влажности воздуха 95–100 %. Температура окружающей среды при этом должна быть в пределах 15–20 °С. Это идеальные условия для получения крепкого бетона уже на 28-й день после укладки смеси.
В случае отклонения температуры и влажности воздуха от оптимальных значений химические реакции в составе строительного раствора замедляются. Это приводит к удлинению срока застывания и снижению показателей прочности в дальнейшем при эксплуатации.
Введение в смесь специальных присадок – частичное решение проблемы. Чтобы гарантированно получить качественный бетон, необходимо воспользоваться обогревом раствора при помощи электрических систем, которые запитываются от трансформатора. Это позволяет бетону быстро набрать критичную твердость, несмотря на низкие температурные показатели окружающей среды.
Устройство трансформатора для прогрева бетона
Типовой трансформатор для прогрева бетона представляет собой однокорпусную мобильную установку, оснащенную мощной системой вентилирования. Принцип работы агрегата в том, что он помогает преобразовывать электрическую энергию сети в электроэнергию, которая термически воздействует на бетонную смесь.
Устройство трансформатора для обогрева бетона следующее:
Активная часть. Состоит из магнитопровода стержневого типа, в котором протянута обмотка НН и ВН, ярмовых балок и отводов низкого напряжения.
Корпус. Представляет собой шкаф из стального материала, оснащенного выводами для подключения трехфазной сети переменного тока в напряжение 380 В. Также через него выходят клеммы, которые подсоединяют греющий кабель. Таким образом идет прокачка тока с пониженным напряжением.
Автоматический выключатель. Предотвращает неожиданные перегрузки и скачки напряжения.
Пульт управления. Служит для регулировки мощности тепла в стальных проводах в случае резких изменений температурных режимов вне системы.
Охлаждающая система. Может быть естественной и принудительной. Второй вариант предполагает применение дополнительного вентилятора или масляной жидкости.
Холодные концы. Провода из алюминия в изоляции, которые имеют длину 1,5 м и соединяют проходные датчики с проводом.
Амперметр. Устанавливается на стороне низкого напряжения. С его помощью ведется контроль величины выходного тока.
Принцип работы
Трансформатор обеспечивает питание электродов или греющего кабеля от одно- или трехфазной сети. На катушку высокого напряжения подается переменный ток, который возбуждает низковольтную ЭДС во второй катушке с низким напряжением. Нагревательный кабель и электроды присоединяются к зажимам. Выходная мощность при этом регулируется управляющим блоком.
Предохранитель выставляется перед катушкой высокого напряжения. Он отключается в случае перегрева системы, чтобы избежать замыкания. В цепи катушки устанавливается амперметр, который контролирует данный процесс. Проводник при подключении трансформатора выделяет тепло за счет проходящего по нему тока. При заливке бетон прогревается до 80 ºС со скоростью 10 ºС за 1 час. При достижении максимальной температуры смесь остужается до 40 ºС, но не более чем на 5 ºС в час.
Способы прогрева
Трансформатор способен преобразовывать электроэнергию в тепло и перераспределять его в бетонную смесь. Интенсивность подачи тепла регулируется, но требует определенного времени, которое может быть как большим, так и малым. Определяется оно способами прогрева.
Проводом ПНСВ
В оборудовании есть кабель толщиной 1,2 или 3 мм. Жила провода сделана из стального материала и имеет вокруг обмотку из изоляционных составляющих. Провод раскладывается по всей площади бетонной конструкции, а кабель прикрепляется к арматуре, специально для этого установленной по периметру объекта. Каркас используется с целью предотвращения соприкосновения проводника с опалубкой или поверхностью земли.
Чтобы подать электроэнергию, используются сухие или масляные трансформаторы. Часто применяемый вариант – это масляный КТПТО, имеющий мощность 80 кВт и пять ступеней регулировки. Если используется сухой трансформатор, то он имеет три уровня значений выставляемых температур. Как правило, используют модель ТСЗД-63/0.38.
экономически выгоден в использовании;
низкое потребление мощности;
дешевизна;
устойчивость к воздействию кислотной и щелочной среды;
может использоваться в различных сложных погодных условиях.
сложность проектных работ в связи с точным расчетом длины используемого кабеля;
необходимость включения в систему понижающей подстанции.
Электродами
Для подключения трансформатора используются пластичные, полосовые или нашивные электроды. Могут применяться также струнные и стержневые. При любом способе используется только переменный ток. Для работы с электродами подходят трансформаторы типа КТПТО. Универсальные устройства могут работать как от электродов, так и от проводов.
Но используется этот метод только на небольших объектах. При применении металлокаркаса электроды должны быть снабжены напряжением не ниже 127 В. Если металлическая сетка отсутствует, то напряжение повышают до 220 В или же до 380 В.
Выбираем трансформатор для прогрева бетона
Так как одним из основных компонентов бетона является вода, заливать смесь при минусовых температурах не рекомендуется. Вода при охлаждении не только превращается в твердый лед, но еще и расширяется. Следовательно, бетонная конструкция утратит прочность, что неизбежно приведет к ее скорому разрушению. Чтобы не происходило подобного, в помощь строителю — трансформатор для прогрева бетона.
Функциональные особенности
Климатические условия в нашей стране славятся особой суровостью, поэтому строителям часто приходится работать во время мороза. Именно для тех случаев, когда срочно необходимо соорудить бетонную конструкцию, но температура воздуха на улице никак не поднимается выше нуля, были созданы специальные устройства, основная задача которых — обеспечивать те самые условия, необходимые для нормального застывания бетона.
Принцип работы устройства
Трансформатор для обогрева бетона работает от электричества. Такие устройства широко используются строителями, в результате чего возведение различных конструкций из бетона значительно ускоряется и упрощается, особенно в холодное время года.
После приготовления бетонная смесь подогревается посредством электричества, причем сам бетон, будучи включенным в электрическую сеть, играет роль проводника. При этом энергия из электрической превращается в тепловую. Это может происходить прямо в цементной смеси или на ее поверхности. Все зависит от разновидности использующихся проводов и электродов.
С помощью трансформатора бетон можно нагреть до определенной температуры за определенный промежуток времени. Главное — правильно подобрать необходимую мощность тока. У того, кто пользуется таким оборудованием, разумеется, есть возможность выбирать один из нескольких режимов подогрева, что также повышает производительность и делает работу более эффективной.
Такой трансформатор годится для прогрева большого объема бетонной смеси. Если же из бетона нужно возвести какую-нибудь небольшую конструкцию, то применение этого оборудования считается нецелесообразным.
При высокой мощности тока бетонная смесь может нагреться до температуры более 80 градусов, при этом скорость нагрева строитель может регулировать по своему усмотрению. Если увеличить мощность тока, то на нагрев потребуется всего на несколько минут. Если же, наоборот, уменьшить мощность, то процесс будет длиться дольше.
Способы прогрева
Есть два основных способа прогрева бетона посредством электрического тока в специально для этого предназначенном трансформаторе. Один из этих способов подразумевает использование проводов ПНСВ, а при другом способе применяются электроды. При прогревании залитого застывающего бетонного раствора обязательно нужно утеплять, а лучше теплоизолировать прогреваемый объем. В противном случае бетон в разных местах прогреется по-разному. А это, в свою очередь, приведет к уменьшению прочности готовой бетонной конструкции.
Для прогрева бетона проводами применяются так называемые ПНСВ.
Это название является аббревиатурой и расшифровывается так:
Провода ПНСВ могут иметь разную толщину. Радиус самого тонкого из них — всего 0,6 мм, а самый толстый имеет диаметр 3 мм. При укладке провода ПНСВ нельзя допускать, чтобы он контактировал с землей или с опалубкой. Также провод не должен выходить за пределы залитого бетона.
Источником питания является либо масляный трансформатор с пятью температурными режимами, либо сухой трансформатор, имеющий всего три температурных режима. При варьировании различных величин невысокого напряжения изменяется мощность нагрева. В среднем для прогрева одного кубического метра бетона таким методом потребуется чуть более 50 м провода.
Способ прогрева бетонной смеси с применением электродов отличается простотой и небольшими финансовыми затратами. Именно поэтому такой метод сегодня широко используется на строительных площадках в нашей стране. В свою очередь, прогрев бетона таким способом может выполняться либо внутренними электродами, либо поверхностными. Первые могут представлять собой либо стержни, выполненные из арматурной стали толщиной около 1 см, либо струны, которые следует укладывать в опалубку еще до заливания бетонной смеси. Ну а поверхностные электроды могут представлять собой пластины или полосы.
На электроды можно подавать ток различного напряжения, в зависимости от того, присутствует ли арматурный каркас или нет:
если каркас есть, нельзя допускать, чтобы напряжение тока превышало 127 Вольт;
если отсутствует, этот показатель напряжения может быть увеличен примерно в два или даже в три раза.
Вообще, нельзя допускать, чтобы напряжение в этом случае было меньше 220 Вольт, но оно не должно быть больше 380 В.
Критерии выбора
При выборе трансформатора для прогрева бетона необходимо принять во внимание размер возводимой конструкции. Кроме того, немалое значение имеет степень утепления и температура окружающего воздуха. Скажем, если строительные работы планируется проводить во время не очень большого мороза, то можно воспользоваться менее мощным, и, следовательно, более дешевым устройством.
Выбирая трансформатор, в первую очередь следует обратить внимание на его мощность. Ведь от этой характеристики зависит время, которое понадобится на выполнение определенного объема работы.
В том случае, если необходимость прогревать бетон возникает достаточно редко (например, не чаще одного раза в год), выгоднее не покупать трансформаторную станцию, а брать ее в аренду. В этом случае можно не только хорошо сэкономить, но и подобрать нужную мощность, а также определиться с другими техническими параметрами устройства для реализации конкретного строительного проекта. Аппаратуру можно взять на сутки, заплатив за это определенную сумму (обычно около 15 долларов). Разумеется, можно арендовать устройство и на большее количество времени, но тогда суммарная стоимость будет увеличиваться.
Прежде чем покупать или брать в аренду прогревочный трансформатор для бетона, нужно узнать, посредством чего оно может выполнять нагрев: с помощью электродов или с помощью проводов ПНСВ.
Трансформатор ТСДЗ-63
У этого устройства имеется 3 различных значения низкого напряжения. Подключаться оно должно в сеть напряжением 380 В и частотой 50 Гц. Работать без перерыва оно может достаточно долго как при 45-градусном морозе, так и при температуре в плюс 20 градусов.
К преимуществам этой трансформаторной станции относятся также ее небольшой вес и малые размеры. Автомат предотвращает выход из строя из-за резких скачков напряжения и из-за коротких замыканий в сети. Прежде чем подключать установку в сеть, необходимо выполнить заземление.
Модель КТПТО-80
Эта конструкция представляет собой масляный 3-фазный трансформатор. У нее есть 5 ступеней переключения напряжения (минимальное — 55 В, а максимальное — 95 В). Подключать оборудование можно в сеть с напряжением в 380 В и в 42 В.
Станция КТПТО-80 широко используется строительными организациями. К ее основным преимуществам относятся надежность, низка цена и высокое качество работы.
Трансформаторы для нагрева бетона многим людям помогли возвести прочные и долговечные бетонные конструкции во время суровой зимы. Ведь если при небольшом морозе всего в минус 5 или в минус 10 градусов выручить еще могут специальные компоненты, добавленные в смесь, то когда столбики термометров упадут ниже отметки в 25 градусов, единственное, на что можно будет положиться — это трансформаторная станция.
Трансформаторы для обогрева бетона — какой выбрать?
В осенне-зимний период, при понижении температуры, время затвердевания бетона увеличивается, что замедляет строительство. При сильных морозах вода в растворе кристаллизуется и его качество резко снижается, при размораживании он крошится, этого допускать нельзя и работы останавливаются. Решить проблему помогут современные методики электрического разогрева смеси, для чего понадобится специальный трансформатор для прогрева бетона.
Зачем прогревать бетон
Чтобы бетон набрал технологическую твердость, оптимальной считается температура 20ºС при относительной влажности не менее 95%. При этом критичная прочность в 70% набирается в течение суток, а полное отвердевание наступает через 28 дней. Снижение температуры замедляет гидратацию цемента и для застывания требуется больше времени.
Частичное решение проблемы – введение специальных присадок. Но при температурах окружающей среды ниже -5ºС лучшим решением является обогрев раствора при помощи электрических систем, запитанных от трансформатора. Они позволят ему быстро набрать критичную твердость при любой температуре.
Принцип работы
Понижающий трансформатор для подогрева бетона представляет собой устройство, обеспечивающее питание электродов или греющего кабеля от одно- или трехфазной сети. Он заключается в стальной кожух, и оснащается системами охлаждения, автоматического регулирования и панелью управления.
Переменный ток из сети подается на катушку высокого напряжения, по закону электромагнитной индукции через магнитопровод он возбуждает низковольтную ЭДС во вторичной катушке низкого напряжения, которая выдерживает большие токи. К зажимам подключаются греющие электроды или специальный нагревательный кабель.
Управляющий блок регулирует выходную мощность, необходимую для нормальной работы системы электроподогрева при изменении температуры воздуха. Перед катушкой высокого напряжения устанавливается предохранитель, он понадобится для отключения оборудования, если прогревочный трансформатор для бетона перегружается, или при угрозе короткого замыкания. Для контроля работы катушки низкого напряжения в ее цепь включен амперметр.
Подключение трансформатора для прогрева бетона и работа всей системы основана на свойстве проводника выделять теплоту при прохождении по нему тока. Сначала устанавливается опалубка, в которой сваривается арматурный каркас. Затем на нем раскладывается нагревательный провод ПНСВ сечением 1,2 мм, хотя есть и другие варианты, но этот дешевый и практичный. Холодные концы выводятся наружу, после чего происходит заливка и трамбовка строительной смеси.
После заливки раствора кабель подключается к станции (трансформатору) для обогрева бетона, и прогревает его до 80ºС со скоростью не более 10ºС в час. При этом время прогрева бетонной смеси зависит от температуры окружающего воздуха. Амперметр обмотки низкого напряжения все это время показывает ток 14-16 А. После достижения максимальной температуры ее опускают до 40ºС не более, чем на 5ºС в час и удерживать для достижения монолитом критической прочности.
При обогреве электродами, укладываемыми в качестве арматуры, принцип прогрева схож с проводными системами. Подключение конструкций, представляющих собой электроды, к трансформатору производится через специальный кабель. При работе следят за током в обмотке низкого напряжения, поскольку при затвердевании бетона, электрическое сопротивление повышается и ток уменьшается.
Виды и характеристики трансформаторов
При выборе агрегатов для прогрева бетона учитываются основные технические и эксплуатационные характеристики трансформаторов:
максимальная мощность;
выдаваемое напряжение;
система охлаждения;
наличие управляющей автоматики.
Трансформаторы бывают с воздушным охлаждением от окружающей среды и устройства, тепло от обмоток которых отводится минеральным маслом. Вторые агрегаты мощнее и надежнее.
КТПТО-80
Популярный трансформатор для быстрого прогрева бетона – КТПТО-80 с масляным охлаждением. Он работает от трехфазной сети на 380 В с мощностью 80 кВт. Он обогреет до 40 кубов бетона при температурах от -40 до 10ºС.
К его достоинствам относят простоту, возможность подключения другого оборудования. При больших объемах прогреваемого бетона – условие параллельной работы трансформаторов – достаточная мощность внешней сети.
Среди недостатков отмечают громоздкость и необходимость регулярного ТО. Модернизированные варианты имеют меньшие габариты и вес, оборудуются системами автоматического контроля.
СПБ-20
Трансформаторная подстанция для прогрева бетона с сухим воздушным охлаждением. Подключается к сети с напряжением питания 380 В, мощность до 20 кВт. Отлично справляется с небольшими объемами до 20 кубометров. Рабочие температуры находятся в диапазоне -40ºС-+5ºС.
Достоинством относят небольшую массу и габариты, надежную систему защиты, неприхотливость. Недостаток – ненадежные переключатели регулировки напряжения сети.
ТСДЗ-63/0.38
Трансформатор двухобмоточной конструкции с выходной мощностью до 63 кВт. Рассчитан на длительную эксплуатацию в широком диапазоне температур от -45ºС до +20ºС. Отличается небольшим весом и габаритами.
К преимуществам относят наличие воздушной системы охлаждения с принудительной вентиляцией, качественную защитную автоматику. К недостаткам – выход вентилятора системы охлаждения останавливает работу трансформатора.
ТСДЗ-80/038 УЗ
Трансформатор для прогрева бетона ТСДЗ-80/038 УЗ имеет сравнительно небольшие габариты и массу, мощность 80 кВт, подключается к трехфазной сети. Принудительное охлаждение обмоток обеспечивается двумя вентиляторами, встроенными в корпус.
К достоинствам относят возможность подключения автоматики, к недостаткам зависимость от работы вентиляторов, отсутствие регулировки выходного напряжения.
ТСЗП-80/0.38
Конструкция этого трансформатора обеспечивает шесть ступеней напряжения в диапазоне 45-100В. Это обеспечивает эффективное управление процессом прогрева бетонного монолита. Система естественного охлаждения облегчает конструкция и является одним из преимуществ этого оборудования. К недостаткам этого оборудования относят недостаточно стабильную работу автоматики.
Прогрев бетона трансформатором, стоит дорого, поскольку на это расходуется много электроэнергии. Но это окупается преимуществами данной методики:
Возможность круглогодичного выполнения строительных работ;
Увеличение прибыли за счет сокращения сроков не в ущерб качеству;
Повышение конкурентоспособности на рынке;
Рациональность организации рабочей силы и логистических потоков;
Гарантия высокого качества готового бетона;
Уменьшение доли присадок в растворах, что ведет к их удешевлению.
Выбор трансформатора осуществляется в зависимости от объема прогреваемого бетонного раствора. При необходимости подключаются несколько подстанций, обеспечивающие равномерное повышение температуры в монолите.
Трансформаторы для обогрева бетона — какой выбрать?
В осенне-зимний период, при понижении температуры, время затвердевания бетона увеличивается, что замедляет строительство. При сильных морозах вода в растворе кристаллизуется и его качество резко снижается, при размораживании он крошится, этого допускать нельзя и работы останавливаются. Решить проблему помогут современные методики электрического разогрева смеси, для чего понадобится специальный трансформатор для прогрева бетона.
Зачем прогревать бетон
Чтобы бетон набрал технологическую твердость, оптимальной считается температура 20ºС при относительной влажности не менее 95%. При этом критичная прочность в 70% набирается в течение суток, а полное отвердевание наступает через 28 дней. Снижение температуры замедляет гидратацию цемента и для застывания требуется больше времени.
Частичное решение проблемы – введение специальных присадок. Но при температурах окружающей среды ниже -5ºС лучшим решением является обогрев раствора при помощи электрических систем, запитанных от трансформатора. Они позволят ему быстро набрать критичную твердость при любой температуре.
Принцип работы
Понижающий трансформатор для подогрева бетона представляет собой устройство, обеспечивающее питание электродов или греющего кабеля от одно- или трехфазной сети. Он заключается в стальной кожух, и оснащается системами охлаждения, автоматического регулирования и панелью управления.
Переменный ток из сети подается на катушку высокого напряжения, по закону электромагнитной индукции через магнитопровод он возбуждает низковольтную ЭДС во вторичной катушке низкого напряжения, которая выдерживает большие токи. К зажимам подключаются греющие электроды или специальный нагревательный кабель.
Управляющий блок регулирует выходную мощность, необходимую для нормальной работы системы электроподогрева при изменении температуры воздуха. Перед катушкой высокого напряжения устанавливается предохранитель, он понадобится для отключения оборудования, если прогревочный трансформатор для бетона перегружается, или при угрозе короткого замыкания. Для контроля работы катушки низкого напряжения в ее цепь включен амперметр.
Подключение трансформатора для прогрева бетона и работа всей системы основана на свойстве проводника выделять теплоту при прохождении по нему тока. Сначала устанавливается опалубка, в которой сваривается арматурный каркас. Затем на нем раскладывается нагревательный провод ПНСВ сечением 1,2 мм, хотя есть и другие варианты, но этот дешевый и практичный. Холодные концы выводятся наружу, после чего происходит заливка и трамбовка строительной смеси.
После заливки раствора кабель подключается к станции (трансформатору) для обогрева бетона, и прогревает его до 80ºС со скоростью не более 10ºС в час. При этом время прогрева бетонной смеси зависит от температуры окружающего воздуха. Амперметр обмотки низкого напряжения все это время показывает ток 14-16 А. После достижения максимальной температуры ее опускают до 40ºС не более, чем на 5ºС в час и удерживать для достижения монолитом критической прочности.
При обогреве электродами, укладываемыми в качестве арматуры, принцип прогрева схож с проводными системами. Подключение конструкций, представляющих собой электроды, к трансформатору производится через специальный кабель. При работе следят за током в обмотке низкого напряжения, поскольку при затвердевании бетона, электрическое сопротивление повышается и ток уменьшается.
Виды и характеристики трансформаторов
При выборе агрегатов для прогрева бетона учитываются основные технические и эксплуатационные характеристики трансформаторов:
максимальная мощность;
выдаваемое напряжение;
система охлаждения;
наличие управляющей автоматики.
Трансформаторы бывают с воздушным охлаждением от окружающей среды и устройства, тепло от обмоток которых отводится минеральным маслом. Вторые агрегаты мощнее и надежнее.
КТПТО-80
Популярный трансформатор для быстрого прогрева бетона – КТПТО-80 с масляным охлаждением. Он работает от трехфазной сети на 380 В с мощностью 80 кВт. Он обогреет до 40 кубов бетона при температурах от -40 до 10ºС.
К его достоинствам относят простоту, возможность подключения другого оборудования. При больших объемах прогреваемого бетона – условие параллельной работы трансформаторов – достаточная мощность внешней сети.
Среди недостатков отмечают громоздкость и необходимость регулярного ТО. Модернизированные варианты имеют меньшие габариты и вес, оборудуются системами автоматического контроля.
СПБ-20
Трансформаторная подстанция для прогрева бетона с сухим воздушным охлаждением. Подключается к сети с напряжением питания 380 В, мощность до 20 кВт. Отлично справляется с небольшими объемами до 20 кубометров. Рабочие температуры находятся в диапазоне -40ºС-+5ºС.
Достоинством относят небольшую массу и габариты, надежную систему защиты, неприхотливость. Недостаток – ненадежные переключатели регулировки напряжения сети.
ТСДЗ-63/0.38
Трансформатор двухобмоточной конструкции с выходной мощностью до 63 кВт. Рассчитан на длительную эксплуатацию в широком диапазоне температур от -45ºС до +20ºС. Отличается небольшим весом и габаритами.
К преимуществам относят наличие воздушной системы охлаждения с принудительной вентиляцией, качественную защитную автоматику. К недостаткам – выход вентилятора системы охлаждения останавливает работу трансформатора.
ТСДЗ-80/038 УЗ
Трансформатор для прогрева бетона ТСДЗ-80/038 УЗ имеет сравнительно небольшие габариты и массу, мощность 80 кВт, подключается к трехфазной сети. Принудительное охлаждение обмоток обеспечивается двумя вентиляторами, встроенными в корпус.
К достоинствам относят возможность подключения автоматики, к недостаткам зависимость от работы вентиляторов, отсутствие регулировки выходного напряжения.
ТСЗП-80/0.38
Конструкция этого трансформатора обеспечивает шесть ступеней напряжения в диапазоне 45-100В. Это обеспечивает эффективное управление процессом прогрева бетонного монолита. Система естественного охлаждения облегчает конструкция и является одним из преимуществ этого оборудования. К недостаткам этого оборудования относят недостаточно стабильную работу автоматики.
Прогрев бетона трансформатором, стоит дорого, поскольку на это расходуется много электроэнергии. Но это окупается преимуществами данной методики:
Возможность круглогодичного выполнения строительных работ;
Увеличение прибыли за счет сокращения сроков не в ущерб качеству;
Повышение конкурентоспособности на рынке;
Рациональность организации рабочей силы и логистических потоков;
Гарантия высокого качества готового бетона;
Уменьшение доли присадок в растворах, что ведет к их удешевлению.
Выбор трансформатора осуществляется в зависимости от объема прогреваемого бетонного раствора. При необходимости подключаются несколько подстанций, обеспечивающие равномерное повышение температуры в монолите.
Трансформатор для прогрева бетона. Выбираем лучший.
Поскольку одним из компонентов бетонной смеси изначально выступает вода, заливка бетона при отрицательных температурах создаёт вероятность потери проектной прочности и дальнейшего разрушения железобетонной конструкции. Поэтому бетонные работы рекомендуется вести при положительной температуре. Однако российский климат вынуждает строителей работать в морозы, что приводит к необходимости обеспечивать нормальные условия для твердения бетона. Применяя трансформатор для прогрева бетона, мы можем не беспокоится об этом. А самый лучший бетон в Киеве, вы сможете закапаться у этих ребят — https://bst-ukr.kiev.ua/beton/
Принципы электрического прогрева бетона
Электроподогрев бетона при ведении соответствующих работ зимой используется достаточно широко, позволяя ускорить процесс возведения монолитных конструкций из железобетона. Зимние строительные работы с применением прогрева массы бетона с помощью электричества проводятся довольно часто. Это обусловлено тем, что цена надёжных химических добавок для ускорения отвердевания бетона высока, да и эффект их при очень низких температурах сомнителен. Методика электропрогрева основана на использовании специальных трансформаторов, прогревающих ЖБИ с момента заливки и поддерживающих определённую температуру до приобретения конструкцией нормативной прочности.
Этот способ является энергозатратным, однако позволяет:
значительно уменьшить сроки строительства;
с большей пользой использовать труд и специальное оборудование;
пользоваться в зимнее время недорогими бетонными смесями без специальных добавок;
обеспечивать необходимое качество конструкций вне зависимости от сезона;
устранить возможность замерзания смеси на начальных стадиях схватывания.
При необходимости трансформатор для прогрева бетона можно применять и для мёрзлого грунта.
После заливки бетонную массу подогревают при помощи электричества, сам бетон в ходе этого процесса включён в цепь и используется как проводник. При этом электроэнергия преобразуется в тепловую или прямо в массе ЖБИ, или на его поверхности, в зависимости от типа применяемых электродов или проводов, выступающих в качестве нагревательного элемента. Этим способом, при использовании разной электрической мощности, можно довести бетон до необходимой температуры, причём за тот период времени, который нужен. Соответственно, есть возможность регулировать режимы подогрева. А это, в свою очередь, позволяет поднять эффективность и производительность труда при монолитном строительстве. Применять электропрогрев для небольших железобетонных конструкций специалисты считают нецелесообразным.
Трансформаторы для прогрева бетона
Трансформаторная станция ТСДЗ-63/0,38
Трансформатор ТСДЗ-63 конструктивно представляет собой понижающую трёхфазную трансформаторную станцию, которая имеет возможность при необходимости изменять температуру бетона. Три разных значения низкого напряжения. Номинальная мощность аппарата 63 кВа. Параметры питающей сети — трёхфазная, 380 В, 50 Гц. Конструкция предполагает работу в течение долгого времени. Передвижная установка изготовлена в едином корпусе и состоит из активной части, автомата выключения, управляющего модуля и кожуха, где расположены выводы низкого напряжения. Циркуляция воздуха принудительная.
Диапазон рабочих температур — в пределах от -45 °C до +20 °C. Относительно небольшая масса, удобные габариты. Автомат защищает трансформатор от резких перепадов напряжения и замыканий. До подключения к сети установка должна быть заземлена. Запрещается эксплуатация станции без кожуха, ремонт, перемещение, разборка аппарата без отключения от сети. При обслуживании особое внимание нужно уделять системе циркуляции воздуха, состоянию контактов и изоляции. Цена трансформатора ТСДЗ-63 составляет 60–80 тыс. рублей.
Прогревающий трансформатор для бетона ТСДЗ-80/0,38 УЗ
Установка ТСДЗ-80 представляет собой передвижной трансформатор для прогрева бетона или мёрзлого грунта с принудительным двухвентиляторным воздушным охлаждением. В основе конструкции — сухой трехфазный трансформатор номинальной мощностью 80 кВа. Питающее напряжение 380 В / 50 Гц. По устройству станция похожа на ТСДЗ-63, принадлежит к той же серии, состоит из похожих элементов. Интервал рабочих температур — от -45 °C до +20 °C. Характеризуется высокой степенью пожаробезопасности, отсутствием вреда для экологии. При работе недопустимы удары, тряска или вибрация.
Станция работает в двух режимах — автоматическом и ручном. Автоматика позволяет переключать ступени напряжения без участия человека, для этого режима нужен дополнительный датчик-термопара. Ручной режим для изменения напряжения предполагает переключение проводов к необходимым клеммам. При эксплуатации установки все работающие с ней или в непосредственной близости люди должны быть обеспечены соответствующими защитными средствами и обучены оказанию первой помощи — цена ошибки может оказаться слишком высокой. При ремонтных работах нужно подключить переносное заземление.
Стоимость трансформаторной станции ТСДЗ-80, в зависимости от региона и продающей организации, составляет 80–100 тыс. рублей.
Трансформаторы КТПТО-80
Станция электропрогрева бетона КТПТО-80 по назначению не отличается от вышеописанных. Однако в основе конструкции лежит не воздушный, а масляный трёхфазный трансформатор ТМТО-80/0,38. Установка обладает пятью ступенями переключения прогревающего напряжения от 55 до 95 вольт. Напряжение первичной обмотки 380 В. Есть выходы на 380 В и 42 В, предназначенные для подключения инструментов и оборудования. Ступени меняются при отключённом трансформаторе. Станция оборудована защитным автоматом.
Установка КТПТО-80 производится в нескольких вариантах:
КТПТО-80-11 отличается меньшими габаритами и весом;
КТПТО-80-07 обладает возможностью корректировать температуру автоматически;
КТПТО-80-02 — настройка температуры производится вручную.
При установке на объект и подключении следует соблюдать требования техники электробезопасности. Во время перерывов в эксплуатации станцию, по возможности, нужно хранить в крытом вентилируемом складе.
Этот трансформатор для прогрева бетона — широко распространённое изделие, удовлетворяющее качеством, надёжностью и ценой большинство пользователей. Строительные организации применяют эти установки уже достаточно долго, и трансформатор заслужил прекрасную репутацию. Цена станции 120–140 тыс. рублей.
При появлении разовой или нерегулярной потребности в прогреве бетона некоторые организации предпочитают не приобретать трансформаторы в собственность, а брать их в аренду. Это даёт возможность подобрать мощность и другие технические параметры оборудования для конкретного проекта и погодных условий, а также сэкономить. Стоимость аренды, в зависимости от мощности и сроков, колеблется от 700 до 2000 руб./сутки.
Олег Васильев — специалист по ремонту квартир и домов с большим портфелем реализованных проектов. Он разбирается в планировках, инженерных системах и современных материалах. На сайте делится практическими рекомендациями для качественного ремонта.
