На объектах строительства устанавливается вентиляция, которая обеспечивают циркуляцию воздушных масс в требуемом объеме, удаление отработанного воздуха и приток свежего. Виды вентиляции выбираются, исходя из особенностей объекта, нормативной документации, пожеланий заказчика.

Классификация

Вся вентиляция классифицируется по набору признаков, основным характеристиками, назначению.

  • По способу перемещения воздушных масс – естественная и принудительная.
  • По компоновке и выполняемым задачам – вытяжная, приточная, совмещенная.
  • По зоне действия – локальная и общеобменная.
  • По конструкции – канальная, бесканальная.

Для каждого здания применяются свои виды вентиляции, на сложных объектах используются смешанные схемы. Выбор и разработку проекта доверяйте профильной компании, в противном случае оборудование не сможет обеспечить ожидаемый воздухообмен, его неправильная работа приведет к дискомфорту, повышению влажности или к отравлению персонала.

Компания «Авимос» проводит проектирование и установку вентиляции любой сложности. Применяемое оборудование отвечает международным требованиям безопасности и сертифицировано.

Естественное вентилирование

Перемещение воздушных потоков при такой схеме происходит по естественным причинам разности температур и давлений в нижней части здания и на кровле. Направление ветра, природные факторы играют ключевую роль в воздухообмене, поэтому движение потоков неконтролируемо и неорганизованно.

Его обустройство не требует затрат, каналы формируются в период возведения объекта.

По такой схеме оборудуются жилые многоэтажные здания, дома частного сектора. Она применяется как дополнительная для обустройства школ, больниц, спортивных комплексов, крупных промышленных объектов и др.

Не применяется в заданиях, имеющих специализированные требования к воздухообмену.

Принудительное вентилирование

В схемах используется силовые установки для побуждения движения воздушных масс. Оно не зависит от природных факторов.

Эта схема позволяет:

  • перемещать воздушные массы на большие расстояния, придавая потоку заданную скорость;
  • проводить воздухоподготовку (фильтрацию, осушение/орошение);
  • контролировать температуру потока.

Принудительная вентиляция помещений бывает трех типов: вытяжная; приточная; смешанная (совмещает действие двух предыдущих).

Выбор схемы с вязан с особенностями строения (промышленный объект, общественное или жилое здание), количеством постоянно работающего персонала и посетителей, технологическими процессами предприятий, количеством и характером загрязнений и т.д.

Вытяжная схема

Подобные установки обеспечивают удаление загрязненного воздуха из локальных зон. Они монтируются:

  • на предприятиях, в местах концентрации вредных примесей в воздухе;
  • на кухнях предприятий общественного питания;
  • в санитарных зонах (душевых, ванных комнатах, туалетах).

Конструктивно агрегат состоит из нескольких элементов:

  • приемное устройство в виде панели, колпака, зонта, вытяжного шкафа;
  • канал воздуховода;

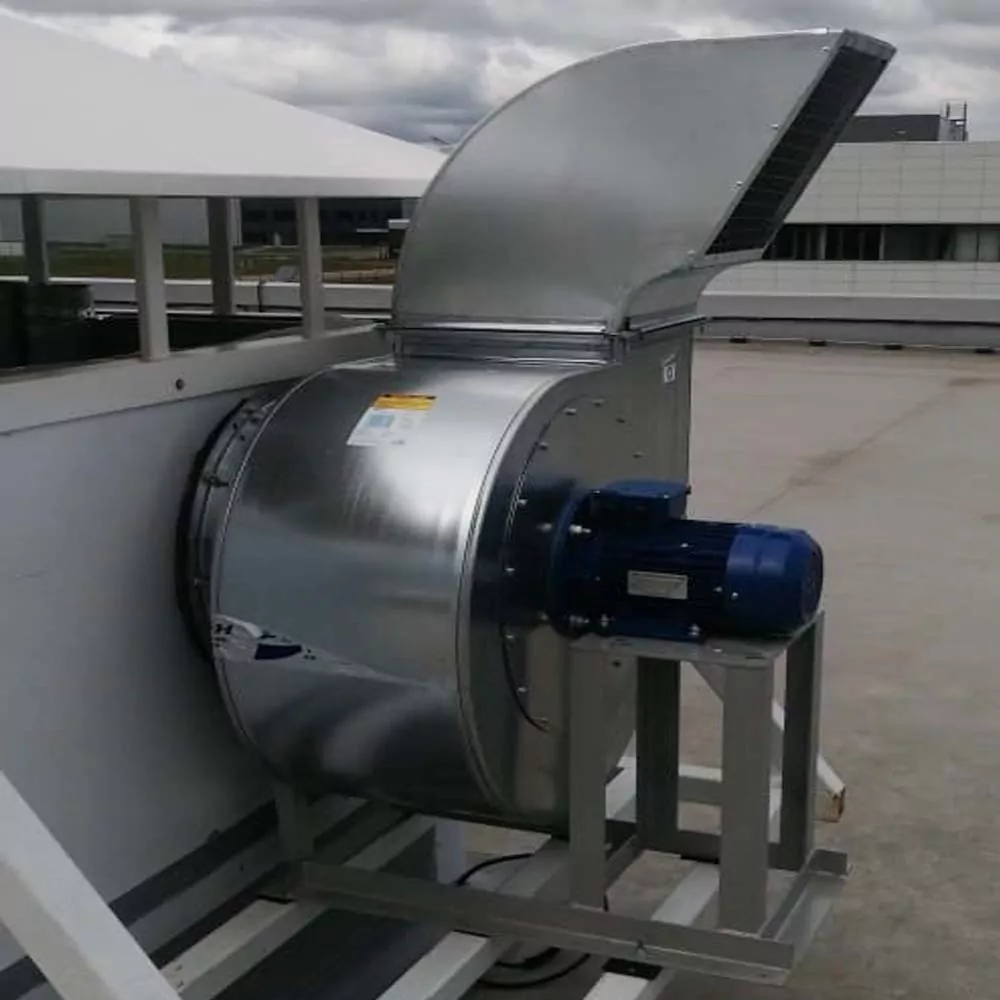

  • центробежный или осевой вентилятор с электрическим приводом;
  • фильтрующие элементы.

Эта схема не может обеспечить воздухоподготовку.

Приточная

Такие схемы позволяют подавать в помещение очищенные, подготовленные воздушные массы (с определенной температурой, влажностью) в строго контролируемом объеме и с заданной скоростью. Удаление отработанного воздуха проводится через неплотности, отводы, открытые проемы.

Приточная вентиляция может состоять из моноблочной установки или набираться из узлов и деталей. В их конструкции присутствуют:

  • вентиляторы – центробежные или осевые;
  • нагревательные элементы (электрические калориферы, водяные теплообменники);
  • охладители, связанные с централизованной установкой кондиционирования;
  • канальные воздуховоды;
  • распределители воздуха – диффузоры, решетки и др.

Разработана модельная линейка с различной производительностью от 50 до 50 000 м³/ч. Нагревательные и охладительные элементы позволяют контролировать температуру потока в пределах 18 – 28 °С

Приточно-вытяжная вентиляция

Она является эффективной и устанавливается на объектах, где требуется обеспечить контролируемые потоки с зонированием помещений. После очистки и подготовки поток с избыточным давлением подается в помещение, а выводится вытяжным оборудованием после фильтрации. При помощи такой схемы можно обеспечить зонирование помещений, меняя мощность вытяжных и приточных агрегатов. Это актуально для промышленных предприятий, на которых организованный, направленный поток должен очищать большие площади, а местные вытяжки – локализировать загрязнения.

В общественных зданиях оборудование работает параллельно с одинаковой производительностью, обеспечивая на территории атмосферное давление. Контроль температуры проводится канальным оборудованием при помощи централизованного кондиционирования.

Установка рекуперации (нагрев приточного потока организуется отводимым воздухом) экономит от 50% до 70% энергоносителей. Она успешно отапливает помещение до комфортных температур. Утечка тепла компенсируется нагревательными элементами.

Общеобменная вентиляция

Применяется в случае попадания загрязнителей (избыточное тепло, пыль, вредные соединения) на всю территорию помещения. Система работает как приточно-вытяжная с контролируемым расходом воздуха. Изменением мощности силового оборудования можно контролировать давление в различных зонах, создавая подпор и разряжение на определенных участках.

Задача схемы – понижение концентрации вредных веществ в воздухе до приемлемого уровня, замещение углекислого газа кислородом.

Общеобменная вентиляция оснащается фильтрами, дополнительным, вспомогательным оборудованием для контроля влажности и температуры воздуха.

Локальное вентилирование

Местная вентиляция работает по обратному принципу. Загрязнители интенсивно удаляются в местах их образования. Силовые установки монтируются в местах концентрации вредных веществ. Примером такой схемы служит пост электросварки.

При работе оборудования вредные примеси не распространяются по всей территории цеха. В особо сложных случаях общеобменная и локальная схемы совмещаются.

Канальная и бесканальная

Применяются канальные и бесканальные виды вентиляции помещений. В зданиях большой площади прокладываются специализированные воздуховоды для приточного и вытяжного вентилирования. С их помощью можно доставить или удалить воздушные массы из любой точки.

Читайте также:
Теплоизоляция для теплого пола водяного обогрева, утеплитель под него, укладка своими руками

В небольших помещениях с отсутствием загрязнения воздуха устанавливаются бесканальные системы. Вытяжной или приточный вентилятор организует поток непосредственно с улицы.

Различная вентиляция помещений присутствует на каждом объекте. Выбор схемы следует доверить инженерам с профильным образованием. Они проведут расчет потоков, скоростей перемещения, объемов воздушных масс и порекомендуют оптимальное оборудование для качественного вентилирования помещений.

Типы вентиляции помещений

Назначение вентиляционного оборудования – формирование перемещения воздушных масс, организация вентилирования в необходимом объеме. Разработаны различные виды систем вентиляции для помещений, решающие специфические задачи. Можно выделить вентилирование:

  • промышленных, производственных зданий и цехов;
  • объектов общественного назначения;
  • жилых одно- и многоэтажных домов.

Основные задачи вентилирования жилых и общественных зданий – подача чистого подготовленного воздуха, насыщение помещений кислородом, а промышленных – отвод и фильтрация загрязненной атмосферы образованной технологическими процессами, которые проводятся в цехе.

Элементы вентилирования

Независимо от применения вентиляция включает определенный набор оборудования в различной комплектации.

  • Вентиляторы с приводом от электродвигателя могут быть изготовлены в осевом или центробежном исполнении. В первом случае они вращаются поперек потока, создавая давление геометрией лопастей, во втором – вдоль потока.
  • Воздуховоды изготавливаются из различных материалов (листовая сталь, специальный пластик и др.). Предпочтение отдается защищенным от коррозии и окисления поверхностям. Они имеют круглое, прямоугольное или квадратное сечение, площадь которого определяется после проведения расчета.
  • Оборудование дополняется ручным или автоматизированным управлением потоком. Мощная вентиляция крупного объекта управляется автоматикой. Для контроля скорости, производительности применяются частотные регуляторы, которые обеспечивают экономичность и повышают моторесурс двигателей.
  • Фильтрующие элементы выбирают, исходя из особенностей загрязнителей воздуха. Они защищают от механических примесей, бактериологических, химических и других опасностей.
  • Шумогасители позволяют стабилизировать поток внутри канала, предотвратить его вибрацию в процессе работы.

Экономический расчет

На нашем сайте можно узнать предварительную цену вентилирования для помещений специального назначения. Наши инженеры составили несколько проектов, в которых учли назначение объекта, типы систем вентиляции, площадь, специфические технологические процессы, количество персонала и посетителей, создаваемую атмосферу, установленное оборудование. Выбрали основные и вспомогательные агрегаты, длину, сечение и конфигурацию воздуховодов. Провели экономический расчет.

Эта информация размещена на страницах сайта в виде доступного калькулятора, при помощи которого заказчики, выбрав тип вентилирования, целевое назначение здания и его площадь, через несколько секунд узнают цену проектирования и монтажа.

Это типовые проекты, а цену вентиляции определенного объекта можно узнать, связавшись с менеджером компании. Если строительство еще не началось, можно переслать в компанию генеральный проект с описанием специфических особенностей всех помещений и пожеланиями по вентилированию. Когда основные несущие конструкции уже возведены или требуется переоборудование здания новой системой вентилирования, на объект выезжает инженер (его приезд не оплачивается). Он ознакомится с особенностями сооружения, его размерами, технологическими циклами, выполняемыми в цехах, пожеланиями по параметрам воздуха.

Исходя из собранной информации, разрабатывается принципиальная схема, выбирается оборудование и все необходимые элементы, проводится экономически обоснованный расчет. Его и получает заказчик в виде коммерческого предложения.

Если предложение будет принято, проводятся консультации, на которых формируется техническое задание по созданию эффективного вентилирования здания. В техническом задании оговариваются тип и вид применяемых агрегатов, параметры создаваемой атмосферы для различных зон, сроки реализации проекта.

Типы вытяжной вентиляции: естественная, механическая, принудительная и их цены

Правильное устройство вентиляции в пределах частного дома должно происходить по определенному принципу. Для начала подсчитывается воздухообмен и подбираются сечения воздуховодов, затем выбирается тип вентиляционной системы и составляется полная ее схема, где отмечается место установки соответствующего оборудования, места забора свежего и вытяжки отработанного воздуха. Вытяжная вентиляция, цена которой сильно варьируется от выбранного оборудования и пространственных характеристик дома, бывает естественная, механическая и принудительная.

Естественная вытяжная вентиляция методом проветривания

При естественной вентиляции следует учитывать различные последствия, зависящие от степени и длительности открывания окон и дверей.

Проветривание помещения путем приоткрытой форточки или небольшого открывания рамы пластикового окна в режиме микропроветривания характеризуется следующими нюансами:

  • помещение теряет большое количество тепла;
  • полный обмен воздуха происходит лишь через 35-70 минут;
  • в итоге подобного проветривания зимой оконный блок сильно остывает, на откосах может образоваться вредоносный конденсат.

В то время как, проветривание с распахнутыми окнами и входной двери дарит всем находящимся в доме людям опасный сквозняк для здоровья, пусть даже всего на 5 минут.

Лучшей естественной вытяжной вентиляцией является быстрое проветривание на 5-10 минут, путем открытия нескольких окон, которое не позволит оконным конструкциям сильно охладиться.

Вытяжная система вентиляции

Вытяжную систему вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вытяжную вентиляцию, позвоните по телефону: . Отправить письменную заявку Вы можете на email или через форму заказа .

Вытяжная вентиляция

Основная задача вытяжной вентиляции – удаление отработанного воздуха из помещения. В жилых помещениях вытяжная вентиляция используется преимущественно в комплексе с приточной в рамках общеобменной вентиляции, однако на производственных объектах может применяться для точечного отвода загрязненного воздуха с высокой концентрацией газов, дыма, пыли или избыточного тепла в местах наивысшей концентрации – на особо опасных производственных участках, в местах установки промышленного оборудования и т.п. Типичным примером локальной вытяжной вентиляции является кухонная вытяжка.

Читайте также:
Утепление балкона пенопластом своими руками: технология и особенности

Виды вытяжной вентиляции

В зависимости от способа побуждения различают следующие виды вытяжной вентиляции:

  • Естественная вентиляция
  • Механическая (принудительная)

По объему обслуживаемой территории вытяжные системы вентиляции классифицируют на:

  • Местные (удаление воздуха на конкретном участке)
  • Общеобменные (обеспечение полноценного воздухообмена во всем доме/квартире)

Любая система вытяжной вентиляции работает в комплексе с приточной: они обеспечивают воздухообмен в помещении и создают микроклимат, комфортный для жизни и работы. Абсолютно все виды вытяжной вентиляции относятся к канальным, так как отработанный воздух выводится через разветвленную сеть воздуховодов.

Системы естественной вытяжной вентиляции

Естественная вентиляция проектируется на этапе строительства здания. Она представляет собой систему каналов, в которые воздух попадает через вентиляционные отверстия на кухне и в санузле, а затем выводится в атмосферу через трубу на крыше здания. Преимущество подобной системы заключается в ее долговечности – для проветривания помещений не требуется дополнительное оборудование и источник питания. Основной минус естественной вентиляции – сильная метеозависимость, в определенных условиях (в теплую безветренную погоду) циркуляция воздуха полностью прекращается.

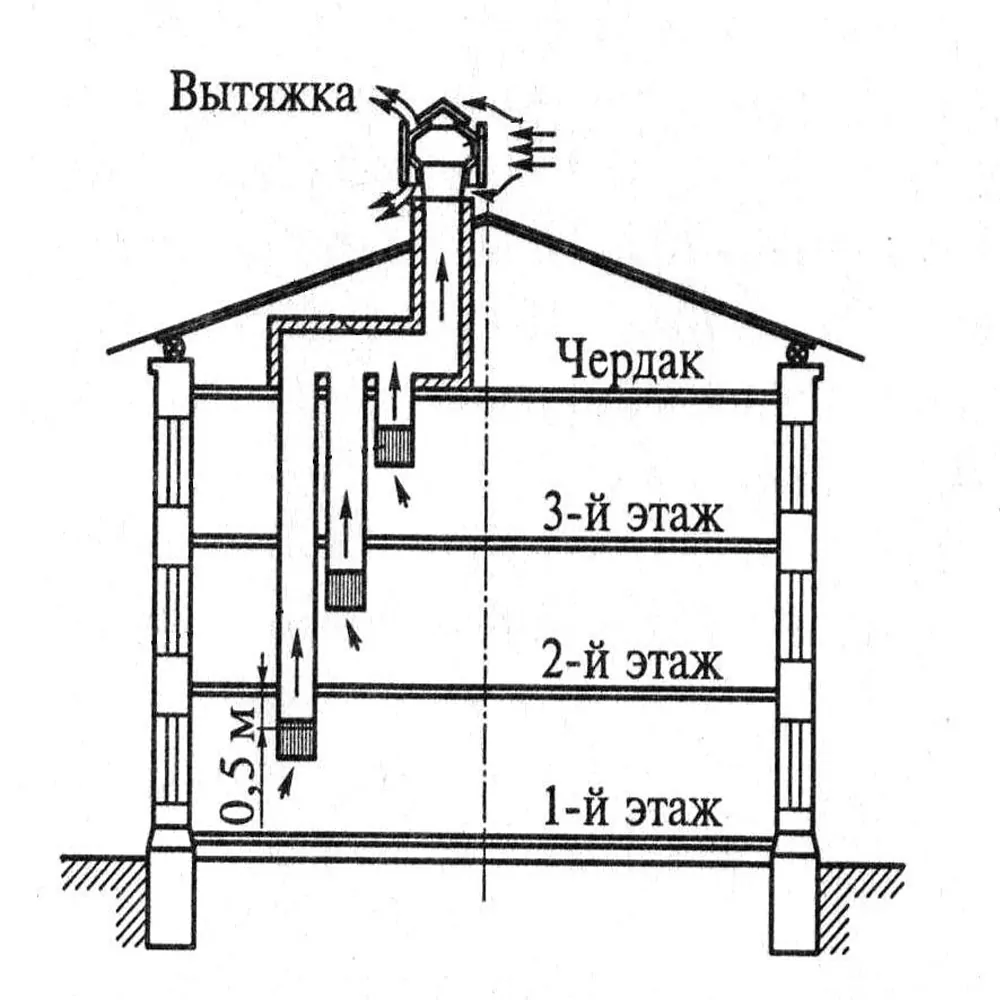

Рис 1. Схема работы естественной приточно-вытяжной вентиляции

В данной схеме наглядно представлено направление потоков воздуха при вентиляции помещения: свежий воздух поступает в помещение через поры и щели ограждающих конструкций (окна, двери, стены), и вытесняет отработанные воздушные массы через каналы вытяжной вентиляции.

Решетки воздухозаборников не случайно устанавливают в кухне и санузле: потоки воздуха движутся в их направлении и «запирают» запахи, пар, влажность, не позволяя им распространяться по жилым помещениям.

Подобные системы предельно просты в обслуживании и не требуют дополнительных финансовых затрат, однако имеют ряд весомых недостатков:

  • Метеозависимость, вы можете контролировать (не всегда) только силу тяги, но не ее наличие.
  • Использование тепло- и шумоизолирующих строительных материалов может остановить воздухообмен.
  • В зимний период в шахтах может смениться направление потока, и холодный воздух с улицы начнет поступать в помещения.

Систему вытяжной вентиляции можно оптимизировать. Если естественной тяги недостаточно для полноценного воздухообмена, то в наиболее важных точках вместо обычной вентиляционной решетки устанавливается специализированное оборудование – вытяжной вентилятор в санузле или туалете, вытяжка на кухне и т.д. При этом систему вентиляционных каналов оснащают клапанами, чтобы загрязненный воздух выводился на улицу, и не передавливался в соседние помещения.

Рис 2. Система вентиляции с естественным и искусственным побуждением

Врезка кухонной вытяжки в общедомовую/общеквартирную сеть вентиляционных каналов – типичный пример объединения общеобменной и местной систем вентиляции.

Стабильную работу вытяжной вентиляции можно обеспечить при использовании механической системы приточной вентиляции: свежий воздух поступает в помещение по специальным каналам или шахтам (в зависимости от типа системы) и автоматически вытесняет отработанные воздушные массы. Подобное сочетание нивелирует все недостатки естественной вытяжной вентиляции и является одним из наиболее популярных решений в России.

Рис 3. Сочетание систем вентиляции: принудительная приточная и естественная вытяжная

Небольшой приток воздуха в дополнение к поступающему через системы естественной вентиляции можно получить от кондиционера, если в списке его функций есть «приток свежего воздуха». Чаще всего такая опция встречается в дорогостоящих моделях и может быть дополнена системами ультратонкой фильтрации и ионизации воздуха. Не стоит путать с обычными рециркуляционными кондиционерами.

Системы принудительной вытяжной вентиляции

В основе систем принудительной вытяжной вентиляции лежит тяга, создаваемая вентиляционным оборудованием в выводящей шахте системы. Однако важно учитывать, что полноценно такая система будет работать только в том случае, если существует достаточный приток воздуха (в помещение) извне, в противном случае вентилятор будет работать вхолостую.

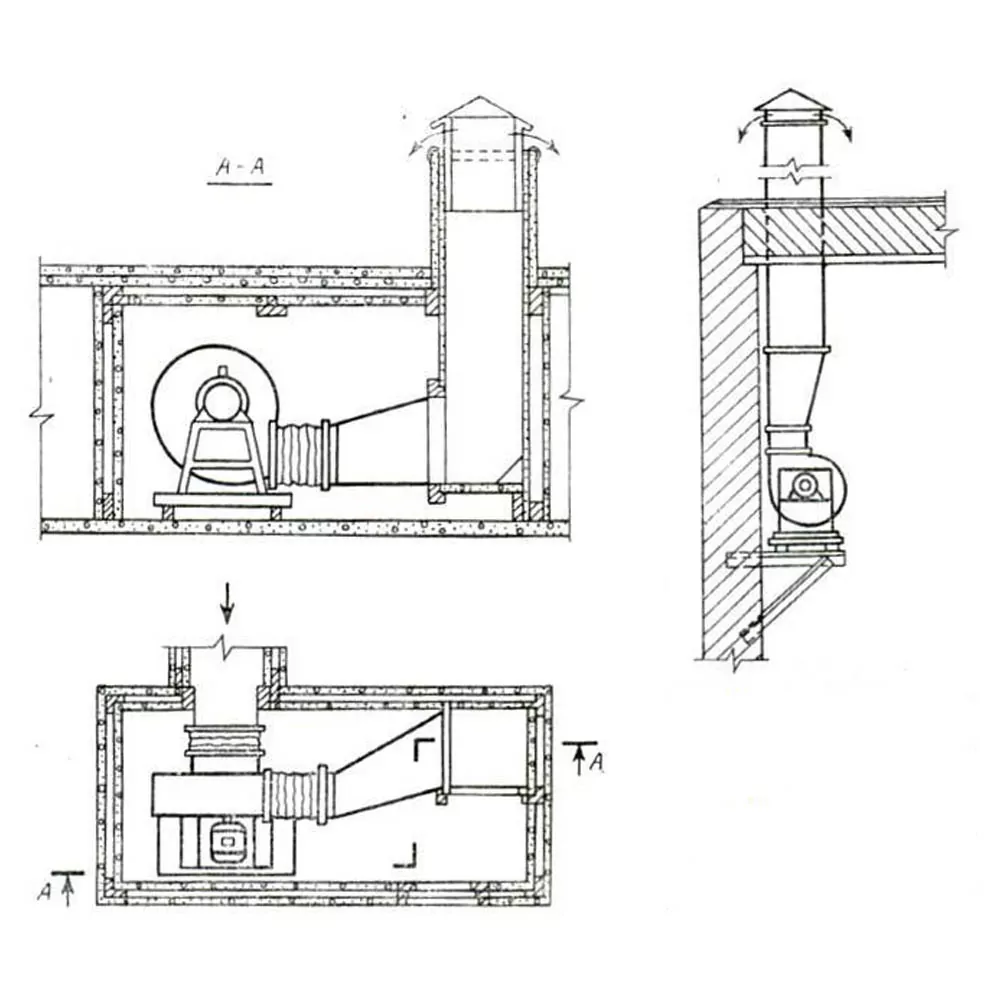

Рис 4. Система вытяжной вентиляции с механическим побуждением

Наибольшей популярностью пользуются приточно-вытяжные системы вентиляции с механическим побуждением. Они обеспечивают полноценный воздухообмен во всех комнатах и помещениях (в соответствии с проектом), при этом система полностью сбалансирована: воздух из квартиры или дома удаляется с той же скоростью, что и поступает, не создавая избыточной нагрузки на вытяжные каналы.

Рис 5. Схема принудительной вентиляции

Что нужно знать для проектирования полноценной приточно-вытяжной системы вентиляции:

  • Объем воздухообмена высчитывается исходя из размеров, назначения помещений, количества жильцов, характеристик кухонного и сантехнического оборудования. В норме за один час в помещении должен замениться весь воздух. Расчет производительности всегда выполняется по приточной системе вентиляции.
  • В случае вывода вентиляционной шахты на улицу вы можете подбирать систему любой производительности. Если же выход врезается в стояк централизованной системы вентиляции, избегайте слишком мощных моделей – во многих многоэтажных домах вентиляционные шахты имеют сборные каналы, и вы можете передавить свой воздух в квартиры соседей.

Температура приточного воздуха должна соответствовать СНиП 41-01-2003. При этом нагрев такого большого объема воздушных масс в зимний период требует высоких энергозатрат. Снизить расход электроэнергии можно с использованием пластинчатого либо роторного рекуператора: отработанный воздух при удалении из помещения проходит через теплообменник и отдает свою тепловую энергию. Параллельно через этот же теплообменник поступает приточный воздух, нагреваясь от энергии удаляемых воздушных масс. КПД некоторых моделей превышает 90% (целлюлозные), однако в связи с их низкой долговечностью в условиях повышенной влажности или низких температур обычно используются менее энергофэффективные (в пределах 80%), но более долговечные конструкции с керамическим либо медным теплообменником.

Читайте также:
Стиральная машина не набирает воду: причины плохой подачи воды в барабан машины и способы их устранения

Рис 6. Устройство вентиляционной установки с рекуператором

Системы вентиляции и кондиционирования

После нагрева в рекуператоре приточный воздух может поступать сразу в помещение или дополнительно догреваться до необходимой температуры с помощью калорифера (электрического либо водного) или охлаждаться в теплообменнике (фреонном или водном).

Большинство рекуперационных установок оснащено дополнительным маломощным калорифером. Подобные моноблочные вентустановки занимают минимум пространства и легко помещаются в лоджии или на балконе. Для охлаждения воздуха требуется отдельный блок – чаще всего он используется в наборных вентиляционных установках, состоящих из отдельных компонентов: вентилятора, глушителя, фильтра, системы автоматики и т.д.

Подобные наборные системы вентиляции и кондиционирования достаточно сложны в монтаже и обслуживании, однако обеспечивают идеальный микроклимат в помещении.

Рис 7. Принципиальное устройство системы вентиляции и кондиционирования

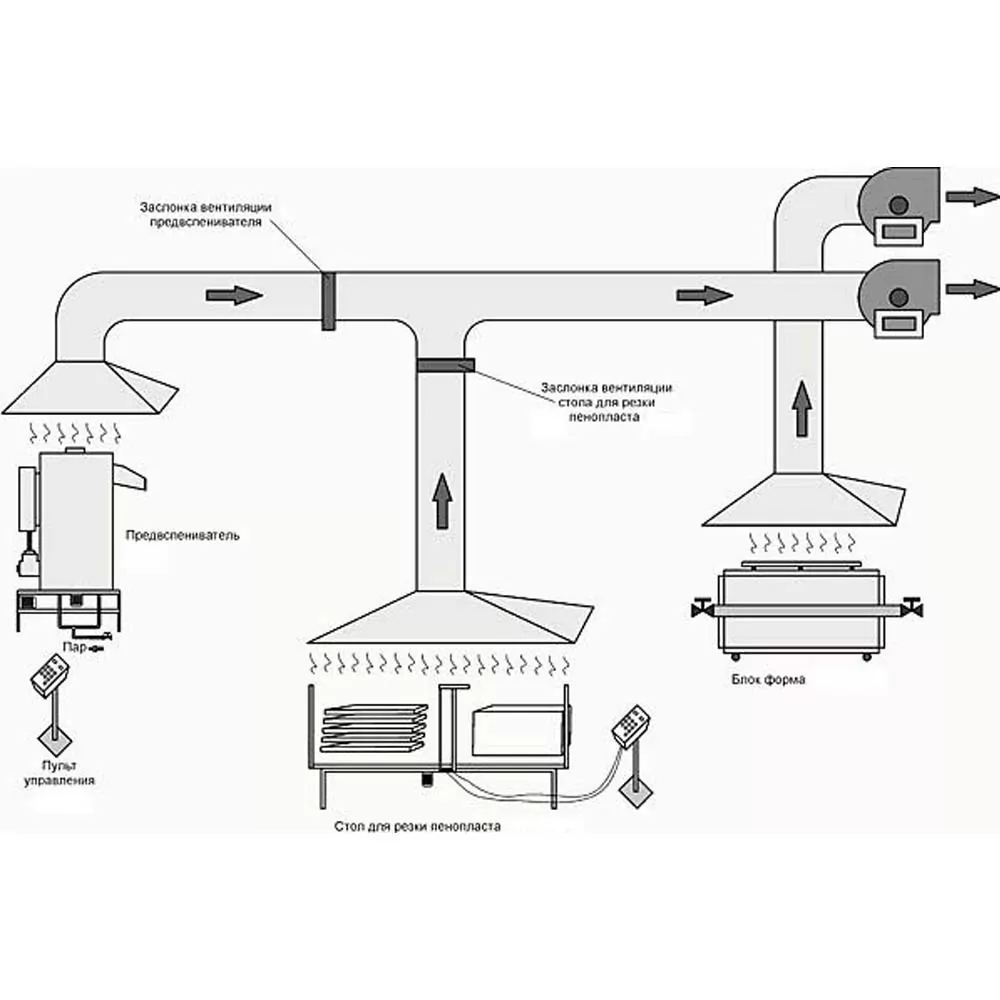

Местная вытяжная вентиляция

В отличие от общеобменных систем вытяжной вентиляции, которые задействованы в тотальном воздухообмене, местная вытяжная вентиляция решает точечные проблемы, когда участки загрязнения воздуха расположены локализовано, и необходимо не допустить распространение вредных выделений по всему помещению. Типичные примеры: кухонные вытяжки (за исключением рециркуляционных), вытяжные шкафы в лабораториях, воздухозаборники на отдельных участках «вредных» производств.

Рис 8. Типы местной вентиляции: 1, 2 – вытяжной зонт, 3 – вытяжной шкаф, 4 – двусторонний бортовой отсос

Системы местной вытяжной вентиляции практически всегда оснащены фильтром, предназначенный для задержки определенных примесей, характерных для данного участка – пыли, реагентов и пр. Пример: кухонные вытяжки оснащают жировым и/или угольным фильтром, кожухи токарных станков имеют несколько степеней задержки пыли.

Очищенный воздух может выводиться напрямую на улицу либо в общую сеть вытяжной вентиляции.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Вытяжную систему вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вытяжную вентиляцию, позвоните по телефону: . Отправить письменную заявку Вы можете на email или через форму заказа .

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Системы вентиляции: виды, устройство, назначение

вентиляцией называют и процесс удаления отработанного воздуха с заменой его свежим, и оборудование для этого процесса. без свежего воздуха любой, даже самый уютный дом непригоден для жизни, во всяком случае, для всех, кто нуждается в кислороде.

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Читайте также:
Строительство бани из газобетона

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

Работа вентиляционной системы влияет на самочувствие человека в комнате, его работоспособность, концентрацию и качество сна.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

Виды вентиляции

Виды систем вентиляции по месту размещения Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке. Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

  • По способу циркуляции воздуха: естественная и принудительная (механическая).
  • По назначению: приточная, вытяжная или приточно-вытяжная.
  • По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
  • По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу. Естественная вентиляция
функционирует за счет перепада температур и разницы давления внутри и снаружи помещения. Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.

Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха. Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м. Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Канальная вентиляция

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

Вентиляция в стене, в отличие от канальных систем, устанавливается на любом этапе ремонта, даже после чистовой отделки. Монтаж такой системы вентиляции делается быстро, всего за час. Комната при этом остается чистой

Читайте также:
Установка откосов своими руками

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.

Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды. Вентиляция с подогревом
может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.

Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха. Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим. Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Вытяжная вентиляция

Основная задача вытяжной вентиляции – удаление отработанного воздуха из помещения.

В жилых помещениях используется преимущественно в комплексе с приточной в рамках общеобменной вентиляции, однако на производстве может применяться для точечного отвода загрязненного воздуха с высокой концентрацией газов, дыма, пыли или избыточного тепла в местах наивысшей концентрации.

Комплекс воздуховодов и вентиляционного оборудования, обеспечивающий отток отработанного воздуха из помещения. Удаленный объем замещается свежими воздушными массами через щели в окнах, форточки или открытые двери. Иногда замещение происходит за счет нагнетания воздуха приточными установками.

Вытяжная улитка

Вытяжная вентиляция

Местные вытяжные зонты для пекарни

Монтаж приточно вытяжной системы вентиляции

Вытяжная система вентиляции: устройство и функции

Конструктивно вытяжка состоит из нескольких узлов и имеет функции:

  • силовые агрегаты, побуждающие движение воздушных масс – вентиляторы различных типов;
  • фильтрующие элементы – для очистки выбросов предприятий;
  • рекуперационные установки – обогрев притока;
  • воздуховоды – для канальных устройств;
  • декоративные внутренние и защитные внешние решетки;
  • приемные устройства

Виды вытяжной вентиляции

Вентиляция вытяжная классифицируется по способу организации воздухообмена и масштабу действия.

По первому признаку различают:

  • Естественную вентиляцию. Воздух удаляется без применения дополнительного оборудования под действием естественно образующейся тяги. Более холодные и плотные приточные массы перемещаются вниз, выталкивая более теплый и менее плотный воздух через вытяжные отверстия, расположенные сверху.
  • Принудительную вентиляцию (механическую). Воздух удаляется принудительно с помощью вытяжного вентилятора. Такая система не может эффективно работать без притока, поскольку без замещения удаленных масс свежими вентилятор работает впустую.

По масштабу действия вытяжные системы вентиляции бывают локальными (местными) и общеобменными.

Локальные вытяжные установки обеспечивают отток воздуха с ограниченной зоны. Обычно их размещают над источниками «грязных» выделений: к примеру, над кухонными плитами.

Общеобменная вытяжная вентиляция участвует в воздухообмене всего здания. Благодаря ей воздух циркулирует от точек притока к точкам оттока.

Системы естественной вытяжной вентиляции

Устройство естественной системы вентиляции – распространенный способ организации воздухообмена в частных и многоквартирных домах. Он подразумевает движение воздушных масс за счет разницы давлений внутри и снаружи здания. Приток свежего кислорода осуществляется через форточки, окна, двери, приточные клапаны и установки. Удаление отработанного воздуха происходит через вытяжные отверстия, их располагают:

  • На верхней части стены (под потолком).
  • На потолке – требует дальнейшего технического обслуживания. Но через потолочные отверстия отработанные массы удаляются эффективнее.

Естественная вентиляция многоквартирного дома представляет собой систему вентиляционных каналов, идущих от каждой квартиры и объединяющихся в единую вентиляционную шахту. Принцип ее действия основан на законах физики. Поступающий с улицы воздух более холодный, а потому плотный и тяжелый. Он опускается вниз, проталкивая кверху нагретые отработанные массы (менее плотные и легкие). Образуется избыточное давление, и часть теплого воздуха выходит через вентиляционное отверстие. Естественное уменьшение давления обеспечивает приток новой порции свежего воздуха, которая снова приводит к удалению части несвежих масс. Воздух через каналы попадает в вентиляционную шахту и выводится через крышу здания на улицу. Преимущества естественной системы вытяжной вентиляции:

  • Простота конструкции. Она включает только воздуховоды, вентиляционную решетку и шахту, их предусматривают на стадии проектирования.
  • Легкость обслуживания. Работы по прочистке и дезинфекции воздуховодов без дополнительного оборудования осуществляются быстрее и проще.
  • Не требует покупки дополнительного оборудования.
Читайте также:
Способы погружения свай в грунт: вибропогружение и вдавливание

Но у естественной вентиляционной системы есть большой минус – ее эффективность зависит от погоды. Когда давление внутри помещений меньше, образуется обратная тяга. Тогда несвежие массы из шахты возвращаются. В квартирах появляются неприятные запахи, возникает сырость, ухудшается самочувствие находящихся внутри людей.

Системы принудительной вытяжной вентиляции

Вентиляция принудительного типа обеспечивает отток воздуха за счет дополнительной тяги, создаваемой вентилятором. Для эффективной работы такой системы требуется приток свежего кислорода. Поэтому в зданиях, требующих интенсивного воздухообмена, обычно ставят два вида систем вентиляции: приточную и вытяжную.

Механическая вентиляция подразумевает установку осевого или центробежного вентилятора. В быту чаще используют осевое оборудование в силу его доступности и простой конструкции. Центробежные вентиляторы отличаются усложненной конструкцией. Но они обладают большей производительностью. Поэтому их часто монтируют в зданиях промышленного назначения.

Вентиляторы также бывают:

  • Накладными. Монтируются к стене или потолку. Обслуживаются просто, но при работе шумят.
  • Канальными. Устанавливаются внутрь вентиляционного канала. Монтаж и обслуживание таких вентиляторов сложнее, но работают они тише.

Вентиляторы могут включаться вручную и автоматически. Устройства с ручным включением выключаются так же (вручную), либо автоматически при срабатывании настраиваемого таймера (при его наличии). Автоматические вентиляторы начинают работать, когда вмонтированные датчики показывают превышение нормального уровня влажности воздуха.

При организации принудительной системы воздухообмена установите вентилятор с клапаном обратного хода. Он предотвратит проникновение несвежих масс в помещение при выключенной вентиляции.

Вытяжная вентиляционная система, снабженная рекуператором, может быть также оснащена калорифером. Это устройство дополнительно подогревает приточные массы водой, электричеством или охлаждает их водой, фреоном. Подобные установки занимают весьма мало места. С применением подобных систем кондиционирования можно идеализировать микроклимат в комнате.

Местная вытяжная вентиляция

Над источниками грязных выбросов осуществляют установку вытяжной вентиляции местного типа. Она предотвращает попадание загрязненного воздуха в «чистые» зоны, принудительно засасывая его. Благодаря ей на потолке и других поверхностях не оседает копоть, частицы испаряемого жира, а в помещениях не появляются неприятные запахи. Различают следующие виды локальных вытяжных систем:

  • Вытяжной шкаф. Применяется для проведения демонстрационных и научных экспериментов в учебных заведениях, лабораториях.
  • Вытяжной зонт. Помещается над кухонными плитами в квартирах, домах, кафе, ресторанах, на объектах пищевого производства.
  • Бортовой отсос. Применяется для удаления вредных испарений технических и химических жидкостей.
  • Вытяжная завеса. Устанавливается у входов в торговые комплексы и другие общественные здания для предотвращения проникновения холодного воздуха внутрь. Завеса предназначена для экономии на отоплении.

Вытяжная вентиляция

Отправьте заявку на email manager@promklimat.ru или позвоните по телефону +7 (495) 664-41-59, и наш инженер подготовит вам наше коммерческое предложение.

Вытяжная вентиляция удаляет отработанный воздух из помещений, в которых есть источники загрязнения. Комплектация и характеристики вытяжной установки меняются в зависимости от назначения объекта. Вытяжные системы вентиляции успешно работают на производстве, складах, на кухнях и в курительных. Читайте далее о том, как рассчитать вытяжную вентиляцию, о видах и принципах ее работы.

Общеобменная и локальная

вытяжные зонты для локальной вентиляции цеха

Один из определяющих параметров для систем вытяжной вентиляции это область действия. По данному признаку различают локальную и общую вытяжные вентиляции.

Общеобменная вытяжная вентиляция охватывает своим действием объем всех помещений в здании. В качестве примера можно привести знакомую всем вытяжную вентиляцию в квартирах. Вытяжные решетки расположены в верхней части кухни и санузла, через них должен вытягиваться отработанный воздух из всей квартиры. Общая вытяжная вентиляция эффективно эксплуатируется в жилищном строительстве, хранилищах, спортивных и оздоровительных объектах, в магазинах и торговых центрах. То есть там, где концентрация вредностей в воздухе невелика и они равномерно растворены по всему объему комнаты.

Общеобменный вид вытяжной вентиляции обустраивается когда:

  • в воздух помещения проникают опасные вещества, потому что станки и механизмы нельзя герметизировать;
  • нет конкретных точек выделения опасных веществ;
  • локальные вытяжки не справляются.

Общеобменная вытяжная вентиляция уменьшает содержание опасных видов примесей в воздухе всего помещения до предельно допустимых концентраций.

Локальная или местная система вытяжной вентиляции необходима там, где вредные или опасные вещества выделяются в воздух точечно. Она обеспечивает нормальные условия для рабочих прямо на их рабочем месте. Сюда подводятся вытяжные трубы, которые собирают пыль, горячий воздух, дым, ядовитые испарения и выносят, не давая им распространиться. Наглядный пример локальной вытяжной системы вентиляции — механические вытяжки на кухнях. Оборудование местной системы вытяжной вентиляции значительно дешевле, нежели общеобменной, а количество удаляемого воздуха меньше. А это значит, оборудование более экономично. Но если загрязнения рассредоточены в воздухе, система локальной вытяжной вентиляции малоэффективна.

Естественная и принудительная

Принцип работы любой системы вытяжной вентиляции заключается в эвакуации отработанного воздуха. Для его реализации используются различные методы. Система вытяжной вентиляции может быть естественной или принудительной. Когда перемещение воздушных масс происходит согласно законам природы, вентиляция называется естественной. В механической вытяжной вентиляции воздух перемещается только посредством оборудования. Механическая вентиляция полностью автоматизируется, объем вытяжки и притока заранее известны и соответствуют расчетным нормам.

Преимущества и недостатки естественной вентиляции

Основной плюс естественной вытяжной вентиляции в квартире — дешевизна. Обустройство ее не требует серьезных затрат, а эксплуатация совершенно бесплатна, никакого оборудования для воздухообмена не требуется. Второе преимущество — комплектующие для вытяжной вентиляции не занимают много пространства.

Читайте также:
Советы о том, как почистить от накипи газовую колонку

Серьезный недостаток такого вида вытяжной вентиляции — непредсказуемость и неуправляемость ее работы. Движение воздуха происходит за счет разницы показателей воздуха на концах вытяжных труб. Поэтому при определенных условиях тяги может не быть.

Когда дома холоднее, чем на улице, вытяжная вентиляция может превратиться в приточную, затягивая снаружи воздух в квартиру. По этой причине естественная вентиляция устанавливается в жилых помещениях и реже в промышленных.

На производстве, где требуется гарантированный отток воздуха, такой принцип работы вытяжной вентиляции не достаточно эффективен и может быть даже опасным.

Усиление вытяжного эффекта с помощью дефлектора

Устройство системы естественной вентиляции состоит из внутренних каналов, горизонтальных воздуховодов и вытяжной шахты. Усилить вытяжку воздуха из помещений можно двумя способами: путем установки на входе канала вентилятора вытяжной вентиляции или путем установки специальной насадки – дефлектора. Это устройство, с помощью которого создается или увеличивается уже имеющаяся тяга в каналах вытяжной вентиляции. Его устанавливают на крыше, на выходе вентиляционной шахты. Такое устройство увеличивает воздухозабор с помощью вращения встроенной турбины. Главная движущая сила его работы – ветер. При отсутствии ветра дефлектор помогает избежать появления обратной тяги. Грамотный подбор такой детали даст возможность получить ощутимое увеличение потока воздуха на 20%.

Дефлектор помогает создать или увеличить тягу воздуха в каналах вытяжной вентиляции

Дефлектор помогает создать или увеличить тягу воздуха в каналах вытяжной вентиляции

Различают несколько видов дефлекторов:

  • с плоской крышкой — наиболее простой в исполнении. Очень часто умелые хозяева делают его сами;
  • со съемной крышкой — чаще всего применяется для дымоходных каналов. Возможность снятия крышки очень облегчает процесс чистки;
  • с двускатной крышкой — такой тип насадки очень хорошо защищает вентиляционные каналы от атмосферных осадков (снега, дождя);
  • шарообразной формы — хорошо подходит для любого экстерьера. Не просто красиво впишется, а даже украсит его.

Чаще всего дефлектор применяется в системах вентиляции с естественным типом побуждения, но может усиливать и систему с принудительно спроектированным побуждением.

Шарообразные дефлекторы украсят экстерьер любого дома

Монтаж дефлектора вытяжной вентиляции довольно прост. Сначала нижний цилиндр прикручивается болтами и гайками к вентиляционному отверстию. Далее прикрепляют диффузор, обратный конус и колпак.

Важно! Специалисты рекомендуют установить дефлектор на 1,5 – 2 м выше уровня крыши. Таким способом значительно увеличивается тяга.

Отдельным видом является дымовой дефлектор. Он устанавливается на выходе дымового канала. Вытяжная противодымная вентиляция в большей мере востребована на производствах, где существует опасность возникновения пожара. Такая система играет важную роль в начале возгорания, эвакуируя вредные угарные газы и дым. Для жилых помещений она менее актуальна и редко в них применяется.

Оборудование для локальной вытяжной вентиляции

Укрытия для комплектации вытяжной вентиляции делятся на три категории:

  • расположенные снаружи источника загрязнения;
  • полностью перекрывающие источник выделения;
  • передувки.

Очень эффективен метод локализации вредных выделений с помощью укрытий, накрывающих источник. Но технологический процесс не всегда позволяет использовать такой принцип работы вытяжной вентиляции. Другие устройства вытяжной локальной вентиляции:

  • вытяжные шкафы;
  • отсосы;
  • вытяжные зонты;
  • отсосы бортового, фасонного и витринного типов;
  • удаление выделений непосредственно из полостей станков;
  • капсулирование (станок устанавливается в капсулу).

Отсос должен вытягивать вредные примеси с наименьшим расходом воздуха. На производстве часто используются отсосы, например, в качестве местной вытяжной вентиляции для пайки. Важное условие: комплектующие для вытяжной вентиляции должны обеспечивать доступ к станкам, не мешая работе сотрудников.

Вытяжной зонт — наиболее распространенный пример отсосов. Зонты устанавливают для сбора опасных примесей, поднимающихся вверх, например, в качестве местной вытяжной вентиляции столов для пайки. Вытяжные зонты могут работать на принудительной или естественной тяге.

Вытяжной шкаф наилучшим образом удаляет вредные вещества, создавая минимальный обмен воздуха. Шкафы бывают:

Вытяжная вентиляция

Обеспечивает удаление отработанных воздушных масс, имеющих многочисленные загрязнения или высокую температуру. Устройства используют на объектах с повышенным содержанием углекислого газа, а также в местах с большим скоплением людей, где выделяются вредные вещества и тепло.

Вытяжка для переговорной 100 м2

Вытяжная вентиляция магазина 100 м2

Вытяжная вентиляция кафе 100 м2

Вытяжка в обеденном зале 100 м2

На изображениии Вытяжная система вентиляции для салона красоты до 100 м2

Вытяжная вентиляция складских зданий до 100 м2

Вытяжная вентиляция производственных помещений 100 м2

Вытяжная вентиляция спортзала 100 м2

Вытяжная вентиляция горячего цеха 100 м2

Локальная вытяжка на кухне

Локальная вытяжка на кухне

Содержание:

  • Задачи вытяжной вентиляции;
  • Этапы работ:
    • Шаг 1 — замеры и аудирование;
    • Шаг 2 — проект;
    • Шаг 3 — подбор оборудования;
    • Шаг 4 — монтаж и пусконаладочные работы.

    Задачи вытяжной вентиляции

    • Устранение токсинов, паров, отходов, появляющихся во время работы различного оборудования;
    • Удаление углекислого газа, выделяемого человеком и животными;
    • Исключение возникновения сырости, провоцирующей рост плесени и грибков;
    • Нормализация температурного режима в здании;
    • Стабилизация параметра влажности воздуха.

    Целью вытяжки является обеспечение комфорта и безопасности людей. Она помогает поддерживать помещение в чистоте. Правильно спроектированное оборудование исключает претензии со стороны проверяющих инстанций, а также сопровождающие нарушения штрафы.

    Полезно знать: принудительная вытяжка синхронизируется с притоком. Делается это с целью выровнять количество удаляемого и поступаемого воздуха, либо создать разряженную обстановку.

    Этапы работ

    Всего этапов исполнения 4 шт. Они могут быть заказаны вместе или по отдельности.

    Шаг 1 — замеры и аудирование

    Все расчеты выполняются после получения характеристик объекта. Специалист выезжает на объект и учитывает материал изготовления стен, архитектурные особенности, влияющие на работу оборудования. Все они записываются и передаются инженерам-проектировщикам.

    Шаг 2 — создание проекта и документации

    Сотрудники подготавливают эскизы и техническое задание. Составление ТЗ делится на 3 шага, в процессе которых выполняется расчет мощности системы вытяжной вентиляции. Для получения точных результатов специалистам приходится учитывать:

    • Влажность и температуру наружного воздуха в разное время года;
    • Размеры площади и высоту стен, а также пространство за потолками, перегородками;
    • Расположение вытяжки (крыша, стены).

    В завершение составляются схемы, чертежи и ТЗ для рабочих с подробными указаниями действий. Это сводит к нулю вероятность упущений.

    Шаг 3 — создание элементов

    Основные требования: толщина стали даже для небольших каналов с сечением до 200 мм не может быть меньше 0,5 мм. А начиная с 500 мм параметр не опускается ниже 0,7 мм.

    Нарушение требований приводит к тому, что каналы искривляются, в них возникают бреши. Если еще и металл плохой, то принудительная вытяжка может испортиться уже в первый год работы.

    Полезно знать: создавая систему на производстве, специалисты учитывают тип отходов. Так различные испарения часто поднимаются вверх, где и устанавливают местные отсосы.

    Шаг 4 — монтаж и пусконаладочные работы

    В назначенный срок доставляются материалы и оборудования. Производится сборка. Далее тестируется все оборудование, индивидуально проверяются все узлы . Потом определяется конфигурация для получения нужных параметров воздуха, а после запуск техники на полной мощности. В завершение подготавливаются необходимые документы и паспорта.

    Типы вытяжной вентиляции

    • Естественного типа — это конструкция без электрических приборов. Процесс удаления углекислого газа и отходов производится благодаря физическим явлениям;
    • Механическая — это принудительная вытяжная вентиляция, использующая центробежные и обычные вентиляторы.

    Устройства бывают центральные и местные. Первые обеспечивают общий воздухообмен. Вторые монтируют над оборудованием. Обычно это зонты и локальные отсосы.

    Вытяжка в горячем цехе: часто местное оборудование выполняет 60-70% работы — его используют на заводах, где подразумевается выброс токсинов или пыли. В таком случае центральная система разносит нежелательные частицы. Во время проектирования учитываются тепловыделения, создаваемые плитами и т. п. (должно быть не выше 210 Вт/м³).

    Вытяжка в медицинских учреждениях: ее конфигурация зависит от категории чистоты помещения («А», «Б», «В», «Г»). В зависимости от нее выставляется мощность оборудования, чтобы поддерживать нужное количество микроорганизмов вплоть до 200 КОЕ/1 м³.

    Полезно знать: системы для туалетов и др. помещений с высокой степенью загрязненности всегда делаются автономными. Их шахты не могут соединяться с помещениями, где люди проводят много времени.

    Вытяжка на производстве: в зависимости от типа и количества оборудования рассчитывается число местных отсосов. Обычно на заводах и в цехах системы комбинированные.

    Монтаж вентиляции в частном доме

    Наши преимущества

    Профессиональное проектирование и монтаж вентиляции в частном доме позволяет обеспечить комфортный микроклимат внутри помещений, от которого зависит здоровье и благополучие жителей, а также надежное функционирование котельного оборудования, бассейна и дровяного камина. Именно по этой причине относиться к установке системы вентиляции следует со всей серьезностью.

    установка приточной вентиляции в частном доме

    Грамотно организованная система воздухообмена в доме обеспечивает:

    • поступление кислорода;
    • удаление неприятных запахов;
    • защиту комнат от грибка, сырости и появления плесени;
    • оптимальные санитарные и комфортные условия для жизни;
    • номинальную работу котельного оборудования;
    • устойчивую тягу дровяных каминов.

    Стоимость работ по монтажу систем вентиляции частного дома

    № п/п Наименование работ Ед. измерения Стоимость, руб/ед
    1 Монтаж воздуховодов из оцинкованной стали м2 490
    2 Утепление самоклеющимся материалом толщиной до 5мм м2 165
    3 Утепление самоклеющимся материалом толщиной до 10мм м2 165
    4 Утепление материалом на основе базальта толщиной от 25 мм м2 От 350
    5 Гибкие воздуховоды до d 254 м.п 165
    6 Гибкие воздуховоды d 254 – d 400 м.п 180
    7 Гибкие воздуховоды утепл. до d 254 м.п 165
    8 Гибкие воздуховоды утепл. D 254 — d 400 м.п 180
    9 Диффузоры круглые в потолок типа “Армстронг” шт. 565
    10 Диффузоры круглые в ГКЛ потолок шт. 565
    11 Решетки 4АПН 600х600 армстронг + адаптер шт. 1145
    12 Решетки 4АПН 600х600 гипс + адаптер шт. 1250
    13 Решетки прочих типов шт. От 500
    14 Дроссель-клапан Р шт. 400-700
    15 Дроссель-клапан 800 шт. 800-1450
    16 Дроссель-клапан Р>2000 шт. от 1800
    17 Клапан ДУ, ПД шт. от 1600
    18 Вентилятор канальный м3 пр-ти 2,5*Lmax, м3/ч
    19 Вентилятор радиальный обще промышленный шт. от 6500
    20 Вентилятор крышный общепромышленный шт. от 6500
    21 Центральные каркасно-панельные, моноблочные приточные, приточно-вытяжные, вытяжные установки установка от 13% от стоимости установки
    22 Шумоглушитель пластинчатый шт. от 1350
    23 Нагреватель водяной или электрический шт. от 1700
    24 Охладитель фреоновый или водяной шт. от 2500
    25 Рекуператор пластинчатый шт. от 5500
    26 Рекуператор роторный шт. от 7000
    27 Рекуператор гликолевый шт. от 8000
    28 Фильтр воздушный канального исполнения с фильтрующим материалом компл от 800
    29 Фильтрационные агрегаты и установки компл в зависимости от состава и типа, но не менее 15% их стоимости
    30 Секция адиабатического увлажнения шт. от 6000
    31 Узел обвязки водяного нагревателя/охладителя в сборе компл от 9000
    32 Узел обвязки водяного нагревателя/охладителя компл от 35000
    33 Монтаж парогенератора в комплекте с парораспределительной трубкой, паровой трубкой, датчиками компл от 20000
    34 Монтаж автоматики (щит автоматики, датчики, коммутация) компл от 25000
    35 Прокладка провода в гофре ПВХ с зондом м.п. от 120
    36 Прокладка лотка электрического оцинкованного для системы автоматики м.п. от 280
    37 Пуско-наладочные работы, Паспортизация систем вентиляции, Исполнительная документация усл. 5-15% от сметной стоимости Объекта по разделу

    Все расценки указанные выше являются базовыми для Объектов, находящихся в Москве и МО.

    В стоимость работ не включены такелажные работы. А также повышающие коэффициенты за работу в выходные, праздничные дни и ночную.

    Прочие виды работ подлежат дополнительному согласованию.

    Предусмотрена гибкая система скидок в зависимости от Объема работ.

    Этапы монтажа вентиляции в доме

    Система вентиляции в частном доме бывает трех типов:

    • Естественная (гравитационная). В данном варианте вентиляция осуществляется за счет притока свежего воздуха путем его инфильтрации через неплотности в оконных и дверных проемах, специальные клапаны или просто открытые проемы, а удаление воздуха (вытяжка) происходит через естественные вентиляционные каналы строительного исполнения.
    • Механическая (принудительная). В этом случае используются различные вытяжные и приточные установки, которые позволяют предварительно подготавливать и перемещать воздух на значительные расстояния, а также обслуживают большое количество помещений дома одновременно.
    • Комбинированная. В таких системах комбинируют естественную и механическую.

    Особенность обустройства и принцип работы естественного вентилирования загородного дома

    Принцип работы естественной вентиляции основан на возникновении в вентиляционной шахте подъемной силы за счет разницы температуры внутри и снаружи помещения и давления.

    Как это работает?

    Температура в доме выше, чем снаружи, поэтому воздух в комнатах имеет меньшую плотность, благодаря чему возникает подъемная сила, он поднимается по вентиляционному каналу и выходит на улицу. При этом возникает разрежение, которое способствует затягиванию свежего воздуха с улицы через неплотности в оконных и дверных проемах, специальные клапаны или просто открытые проемы. Попадающий с улицы воздух имеет большую плотность и меньшую температуру, за счет чего находится внизу, а под его воздействием легкий и теплый воздух вытесняется из комнат.

    Ветер способствует ускорению воздушных потоков, а с увеличением разницы скорости ветра и температуры снаружи и внутри дома улучшается тяга, как следствие, подача свежего воздуха возрастает. Если раньше его местами поступления были неплотности дверей и окон, то современные оконные и дверные системы практически герметичны, поэтому для организации естественного воздухообмена в доме необходимо либо обустраивать специальные клапаны (клапан инфильтрации воздуха), которые монтируют в стены и окна здания, либо приоткрывать окна.

    Естественная вентиляция в доме обладает следующими преимуществами:

    • Бесшумность работы.
    • Отсутствие аварий. Она не зависит от подачи электроэнергии и не требует регулярного техобслуживания.
    • Экономичность. Перемещение воздушных масс осуществляется без использования дополнительного оборудования.
    • Возможность сочетания с системами кондиционирования.

    Недостатки естественной вентиляции дома:

    • Зависимость тяги от температуры воздуха внутри и снаружи. В летний период естественная тяга практически не эффективна.
    • Требуется соблюдать правила организации вентиляционных шахт.
    • Посторонний шум с улицы при открывании окон.
    • Попадание в комнаты неочищенного свежего воздуха (пыль и т.п.).
    • Объем воздуха, удаляемый через вентиляционный канал, незначительный.

    вентиляция в частном доме под ключ

    Особенности и разновидности принудительной вентиляции

    Механическая вентиляция (или как ее еще называют – принудительная) – это «искусственная» система, воздухообмен в которой осуществляется благодаря применению механического оборудования – вентиляторов. Ее используют в частных домах, где естественная вентиляция не эффективна либо вовсе не предусмотрена в строительном исполнении, есть бассейн, встроенный гараж или предъявляются повышенные требования к микроклимату.

    Преимущества данного типа:

    • возможность перемещать воздух на большие расстояния;
    • устойчивая работа вне зависимости от погодных условий;
    • возможность подготовки подаваемого воздуха в помещение: фильтрация, обеззараживание, нагрев, охлаждение, увлажнение;
    • обеспечение устойчивой тяги дровяных каминов;
    • возможность поддержания требуемой температуры и влажности в доме;
    • удаление избыточной влаги в «мокрых» помещениях – ванны, душевые, бассейны.

    Механическая вентиляция в доме бывает двух видов:

    • без рекуперации тепла;
    • с рекуперацией тепла, когда используется тепловая энергия вытяжного воздуха.

    Второй вид вентиляции является наиболее современным и энергоэффективным. Однако он же и самый дорогостоящий из всех видов.

    Приточная вентиляция

    Приточная вентиляция в частном доме может организовываться естественным (через открытые дверные и оконные проемы) и механическим (при помощи приточных установок) способами.

    Приточная механическая вентиляция состоит из непосредственно приточной установки, сети воздуховодов (при необходимости), по которым воздух распределяется по помещениям, и воздухораспределительных устройств (решетки, диффузоры), через которые воздух подается в помещения. В состав приточной установки входит (в зависимости от комплектации):

    • клапан с приводом наружного воздуха;
    • секция фильтрации (их может быть несколько в одной установке);
    • секция нагрева и охлаждения;
    • вентиляторная секция;
    • секция увлажнения;
    • секция шумоглушения.

    Приточные вентиляционные системы могут различаться:

    • по типу:
      • канальные, в которых воздухообмен осуществляется по каналам и воздуховодам;
      • бесканальные, где поток подается непосредственно через отверстия в стенах.
      • по способу устройства оборудования:
        • моноблочные – все комплектующие собраны в одном компактном корпусе;
        • наборные – состоят из отдельных устройств, которые соединены между собой.

        Приточные вентиляционные установки обладают следующими преимуществами:

        • возможность регулирования объема, температуры и влажности подаваемого воздуха;
        • возможность фильтрации и обеззараживания воздуха до требуемой «чистоты»;
        • возможность перемещать подготовленный воздух на большие расстояния во все помещения дома.

        Установка приточной вентиляции в частном доме

        Вытяжная вентиляция

        Вытяжная вентиляция в частном доме организуется естественным, механическим (при помощи вентиляторов) или и тем, и другим одновременно способами. При ее использовании чистый воздух попадает в комнаты через двери, окна, специальные клапаны, решетки, а отработанный выводится наружу посредством вытяжных вентиляторов.

        Она может состоять, как только из одного вентилятора, так и сети воздуховодов, по которым перемещается воздух, а также воздухоприемных устройств (решетки, диффузоры) через которые воздух удаляется из помещений.

        В состав вытяжной установки входит (в зависимости от комплектации):

        • клапан с приводом наружного воздуха или обратный клапана;
        • вентиляторная секция;
        • секция шумоглушения.

        Применяются также бытовые вытяжные вентиляторы настенного типа.

        Преимущества механической вытяжной вентиляции:

        • производительность не зависит от погодных условий;
        • возможность перемещать воздух на большие расстояния;
        • возможность регулирования производительности от 0 до 100%.

        Установка вытяжной вентиляции в частном доме

        Вентилирование посредством систем приточно-вытяжного типа

        Современные приточно-вытяжные системы вентиляции дома сочетают в себе сразу две функции – обеспечение притока и удаление воздуха. В таких системах подача и удаление воздуха осуществляется по воздуховодам. Непосредственно в помещениях размещаются воздухораздающие и воздухоприемные устройства – решетки и диффузоры.

        Наиболее распространены моноблочные приточно-вытяжные установки. Они имеют небольшие размеры и обладают низким уровнем шума. Как правило, такие установки имеют встроенную систему автоматики и выносные настенные пульты управления, которые имеют небольшие размеры и могут быть размещены в любом удобном месте. Модельный ряд и комплектация приточно-вытяжных установок для частного дома различны и позволяют удовлетворить желания самых требовательных клиентов.

        Основными элементами приточно-вытяжных систем вентиляции являются:

        • Решетка или диффузор внутри помещения. Это оконечные элементы системы, предназначенные для правильного воздухораспределения.
        • Воздуховоды. Они предназначены для подачи и удаления воздуха. Воздуховоды образуют магистрали из фасонных изделий и труб, отличаются площадью сечения, формой (прямоугольные, круглые) и материалом, из которого они изготовлены.
        • Наружные решетки для забора и удаления воздуха. Через данные элементы воздух с улицы попадает в приточный канал или удаляется наружу. Они направлены на защиту системы от грызунов, птиц, посторонних предметов и осадков.
        • Воздушный клапан. Это элемент вентиляционной установки, который препятствует поступлению воздуха в систему в то время, когда она находится в выключенном режиме. Он может быть оснащен электроподогревом, предохраняющим промерзание створок.
        • Фильтры. Использование фильтров направлено на защиту вентилируемых помещений и саму систему от пыли, различных насекомых и других мелких предметов. Существуют фильтры с несколькими классами очистки. Рекомендуется осуществлять регулярную чистку и замену фильтров.
        • Калорифер. Устройство нагревает подаваемый воздух. Оно может быть, как электрическим, так и водяным.
        • Охладитель. Устройство охлаждает подаваемый воздух. Он может быть фреоновым или водяным.
        • Вентилятор. Он обеспечивает необходимое давление для подачи и удаления воздуха в системе, а так же требуемый расход воздуха. Вентилятор может быть смонтирован непосредственно в корпусе установки, в воздуховоде, на специальной опоре или на кровле здания. Они бывают в обычном и шумоизолированном исполнении.
        • Увлажнитель. Устройство обеспечивает заданную влажность воздуха. Бывают адиабатные, изотермические и ультразвуковые увлажнители.
        • Глушители шума. Эти элементы предотвращают распространение звуков от работающих приборов по системе воздуховодов. При попадании в них воздух проходит через специальные преграды, вследствие чего его интенсивность снижается.
        • Система управления. Она может быть автоматической (работа регулируется пультом) или механической (включатель). Ее основные элементы — блок управления, первичные измерительные приборы и исполнительные механизмы.

        Усовершенствованная приточно-вытяжная установка называется рекуперационной системой. Она обеспечивает эффективный воздухообмен в доме без потери тепла и холода. Данная конструкция оборудована рекуператором, который позволяет снизить затраты на подогрев, охлаждение и увлажнение подаваемого воздуха за счет использования (утилизации) тепла, холода и влажности удаляемого воздуха.

        Установка приточно-вытяжной вентиляции в частном доме

        Вентиляция помещений дома с газовым оборудованием

        Если в Вашем загородном доме присутствует газовое оборудование, то к созданию циркуляции воздушных потоков в комнатах должны быть предъявлены повышенные требования. Нарушение тяги может стать причиной отравления продуктами сгорания. При попадании в помещение продукты горения способны вызвать ухудшение самочувствия вплоть до потери сознания человека или полной остановки дыхания. По этой причине циркуляция воздуха в помещении с обогревательным устройством, которое работает на природном газе, должна быть организована в соответствии со следующими техническими требованиями:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
