2 способа монтажа теплого плинтуса - электрический и водяной вариант подключения.

Монтаж теплого плинтуса своими руками

Столкнувшись с выбором, из достаточного большого количества вариантов, наиболее эффективного способа обогрева жилища, люди чаще всего прибегают к тем вариантам, которые обеспечивают минимальное, первоначальное, капиталовложение, способное обеспечить приемлемый коэффициент отдачи тепла. Новым веянием в данном вопросе стала установка отапливаемого плинтуса. В Европе данная система используется уже около двух десятилетий, что соответственно говорит о достаточно высоком показателе эффективности. Электроплинтус представляет собой металлоконструкцию, внутри которой установлен нагревательный прибор, нагрев происходит непосредственно при помощи инфракрасного излучения. Данная система может работать в единичном варианте или же в тандеме с радиаторными батареями.

Возможна установка практически на любой территории, будь то квартира или дачный участок. Если Вы реши присоединиться к обладателям данных агрегатов, мы подскажем Вам как установить теплый плинтус водяной и электрический своими руками.

Устройство теплого плинтуса

Внешне все элементы агрегата не имеют особых различий в сравнении с обыкновенным плинтусом, чаще всего выполняется из алюминиевого разборного кожуха. Размеры типовых моделей теплого плинтуса равняются 14 сантиметрам в высоту и трем в ширину. Внутрь, по средствам монтируемых кронштейнов, устанавливают нагревательный элемент, который представляет из себя две медные трубы, соединенные между собой латунными рёбрами. Все нагревающие узлы соединены в единую систему при помощи обжимных гаек или при помощи спайки медным припоем. На угловых участках элементы соединяются при помощи медных или полимерных трубок. Вы можете не переживать о том, что со временем устройство поржавеет, ведь в процессе производства изделия применяются лишь цветные металлы, которые в свою очередь обеспечивают высокий коэффициент теплоотдачи плинтуса.

Принцип работы теплого плинтуса

Установка теплого плинтуса выполняется по всему периметру комнаты, поэтому нагрев комнаты осуществляется плавно и равномерно. Это обеспечивается по средствам распределения тепла через специальные отверстия, расположенные в верхней части устройства. Для того, чтобы нагреть помещение до приемлемого уровня, 20-24° С, необходимо разогреть алюминиевые пластины до температуры 40-70° С.

Стоит обратить внимание на следующий аспект! В сравнении с обычными батареями, располагаемыми на определенном расстоянии от пола, система теплого плинтуса производит нагрев практически с самой нижней части помещения.

Нагрев пространства осуществляется благодаря теплоотдаче стен, предварительно они впитывают тепло идущее от плинтусов, а после становятся пассивными источниками тепла. Благодаря тому, что тепло ровно распространяется по комнате, у вас негде не будет холодных зон. Установка мебели ни коем случаем не повлияет на работу устройства, эффективность останется на прежнем уровне.

Виды теплого плинтуса

По принципу действия агрегаты подразделяются на электронные и гидровлические.

Электроплинтус изготавливается из парных труб, выполненных из меди, где в одну из них монтируется кабель, из термостойкого материала с силиконовой изоляцией, в другую же укладывают низкотемпературный нагревательный элемент ТЭН, с максимальной температурой нагрева порядка 60° по Цельсию. Регулирование температуры происходит при помощи электрического датчика, термостата. В изделии предусмотрен специальный зажим для проведения заземления, не стоит этим пренебрегать.

В водяном плинтусе в качестве теплопроводящей жидкости выступает дистиллированная жидкость или антифриз. Нагрев данных элементов происходит при помощи котла, или при помощи врезки в централизованную систему отопления. Данный способ более экономичен, нежели электроплинтус, так как второй расходует электроэнергию в некотором объеме. Регулировка температуры происходит при помощи термовентиля или же в автоматическом режиме.

Обратите ваше внимание! Расстояние, на которое можно протянуть линии водяного плинтуса ограничивает 15 метрами, если помещение больше, то необходимо установить дополнительные автономные контуры.

Поговорим о плюсах и минусах подобной системы

Перечислим основные преимущества данного типа устройства:

Принцип обогрева помещения посредствам теплого плинтуса по своему принципу действия отдаленно похожа на теплый пол, но процесс монтажа менее трудозатратный и гораздо экономичней. Заметьте, что вы не сможете установить теплый пол, в особенности водяной, во многих помещения. Для монтажа плинтуса необходима лишь абсолютно ровная стена. В случае необходимости, Вы можете с легкостью демонтировать и установить систему в другом месте.
С помощью теплого плинтуса можно добиться благоприятного климата практически в любом помещении. Медленно восходящие потоки воздуха не будут гонять пыль по комнате. Тепло не концентрируется в верхней части помещения, а будет равномерно распределяться по всему помещению.
Благодаря тому, что стены будут выступать в качестве теплопринимающего экрана, Вы навсегда можете забыть о наличии плесени и сырости в помещении. На просторных стекленных участках не будет образовываться конденсат.
Установка подобной системы не заставит пропотеть обычного человека, ведь простота сборки обеспечивается блочностью конструкции, которые необходимо просто на просто соединить между собой и произвести подключение к электропитанию или централизованной системе отопления.
Благодаря тому, что прибор не нагревается до высоких температур, Вы можете не опасаться того, что ваша мебель, обои, шторы или другие предметы домашнего обихода придут в негодность.
Плинтус не будет заметен вашим гостям, он гармонично встроиться в ваш интерьер, ведь перед покупкой Вы можете подобрать цвет по нраву.

Пройдемся по минусам:

Одним из первых недостатков, является сумма, необходимая для закупки системы теплого плинтуса.
Второй недостаток, который присутствует в электрических плинтусах, цены на электроэнергию, ведь они растут день со днем, и её вам необходимо немалое количество, для нормального функционирования.
Система теплого плинтуса не способна в мгновенье обогреть помещение, она рассчитана на поддержание температуры в помещении.

Подготовительные мероприятия перед установкой системы

Первым делом необходимо произвести расчет необходимой мощности устройства, а также сделать выбор типа устройства, водяной или же электрический. Количество необходимых нагревательных элементов для каждого помещения будет индивидуальным, и будет зависеть от климата, наличия двойного или тройного стеклопакета в оконных проемах, а также площади, которую необходимо прогреть. Для обеспечения приемлемой температуры в помещении, усредненное значение является сто ватт на квадратный метр. Дополнительным плюсом, в плане экономии, является наличие утепления в Вашем доме или квартире, что позволит существенно сэкономить, ведь в таком случае возможно приобрести систему подешевле, или же снизить количество нагревательных модулей. Для соединения элементов между собой, рекомендуется применять медный припой, ведь он способен выдержать высокие нагрузки, а также обеспечить надежную герметизацию системы. В случае невозможности внедрения данного способа, необходимо применять резьбовые фитинги. Подводку воды в систему из котла, необходимо осуществлять исключительно полимерными трубами, лучше всего полиэтиленовыми.

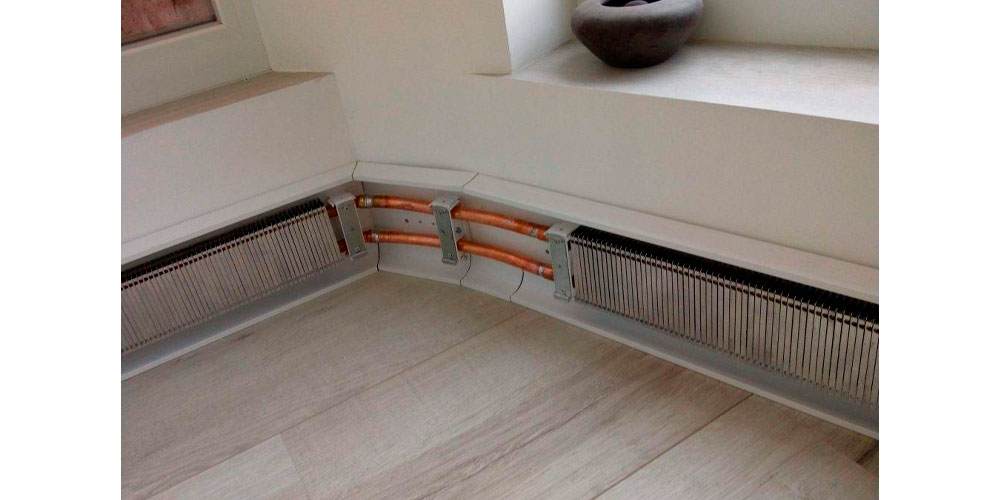

Процесс монтажа теплого плинтуса

Перед тем, как мы расскажем Вам об особенностях монтажа электрического или водяного плинтуса, для начала рассмотрим общие моменты:

Перед тем как Вы начнете процесс установки, необходимо нанести разметку линий установки панелей, систему необходимо располагать на расстоянии одного сантиметра над уровнем пола.
Панель крепиться на стену при помощи саморезов с пластмассовыми дюбелями. На тыльной части панели расположены упоры, предназначенные для обеспечения требуемого зазора (15мм) между поверхностью стены и системой.
Для лучшей теплоизоляции между кожухом ТЭНа и поверхностью стены, проклеивается теплоизоляционная лента.
Произведите рассверливание отверстий для крепления кронштейнов под конвекторы. Для этого лучше всего использовать дюбеля с шагом сорок сантиметров.

Электрический плинтус

Внимание! Прибор имеет высокие показатели потребления электроэнергии, что ограничивает число используемых панелей, в одном контуре, до 17ти штук.

Проводку кабеля необходимо осуществлять внутри стены, или же возможна установка снаружи, при условии изоляции провода специальным коробом.
Подключение устройства к сети необходимо осуществлять исключительно через терморегулирующие устройства. Оно крепится на стене.
Перед тем как производить запуск, необходимо произвести калибровку устройства.

Водяной плинтус

При прохождении углов, необходимо использовать соединительные трубки специальной формы.
Собранную систему соедините с коллектором и пустите горячую воду.
Удостоверившись в отсутствии протечек, установите переднюю панель плинтуса.

В данной статье мы постарались пояснить основные моменты как установить теплый плинтус водяной и электрический, изучили основные моменты данных манипуляций и привили подробную инструкцию по и установке своими руками.

Главный редактор сайта. Понимаю тему техники, 10 лет опыта работы в крупных торговых сетях. О команде и экспертности материалов написано на странице Команда ТехРевизора. На сайте много сторонних авторов, но я отвечаю за достоверность информации в подборках.

Установка теплого плинтуса — электрический и водяной вариант подключения.

Многие в последнее время активно задумываются о монтаже в своем доме или квартире такого источника отопления, как теплый плинтус.

Если вы уже определились с этим вопросом и однозначно для себя приняли решение, что теплому плинтусу быть, давайте рассмотрим два способа монтажа подобного источника тепла:

Для тех, кто до сих пор сомневается, насколько выгодно такое отопление, стоит ли оно своих денег и зачем оно вообще нужно, читайте отдельную статью.

В первую очередь рассмотрим электрический вариант теплого плинтуса. Пошагово пройдемся по всем этапам монтажа на примере наиболее распространенной и зарекомендовавшей себя с лучшей стороны модели – Mr.Tektum (Мистер Тектум).

Какие материалы для этого нужны? Главный элемент всей системы – греющий модуль.

Он состоит из двух труб диаметром 13мм, на которые сверху запрессованы ламели – латунные пластины. В сборе получается некое подобие радиатора.

Стандартная длина одного модуля около 2,5м. В нижнюю трубку вставляется трубчатый сухой ТЭН.

В зависимости от длины модуля можно подобрать и разную длину тэнов – от 0,7м (140Вт) до 2,5м (500Вт).

В верхней закладывается трехжильный термостойкий медный кабель с силиконовой изоляцией. Оболочка такого выдерживает нагрев до 200 градусов.

Они бывают двух видов: шириной 3см для стыковки профиля и 2см (монтируется по всей длине плинтуса).

Необходимы, чтобы модуль плотно фиксировался и не болтался на своем месте.

декоративные пластиковые уголки, накладки и наконечники

Все электрические соединения необходимо будет заизолировать термоусадочными трубками.

Места подключения проводов закрываются пластиковыми коробами.

В принципе это все материалы для покупки. Далее переходим к подготовительным работам.

На этой стадии к полу закрепляете нижнюю планку. Сделать это можно как на саморезы, так и на клей.

Далее на стену наклеивается теплоизоляционная лента.

Ширину ленты подбирайте таким образом, чтобы она была больше ширины греющего модуля. После поклейки ленты монтируется верхняя кромочная планка.

Для этого с одного края вставляете в нее уголок, а затем крепежные кронштейны. Саморезами притягиваете кронштейны к стене.

При этом следите, чтобы нижняя часть кронштейна уперлась в нижнюю планку, а не висела в воздухе.

Шляпки саморезов не должны выступать наружу, утапливайте их полностью в посадочном месте.

После затяжки нижняя часть кронштейна может быть удалена. Она необходима только для точного позиционирования верхней планки, чтобы та шла строго параллельно нижней.

Шаг установки кронштейнов – 50см друг от друга.

Широкие кронштейны (3см) монтируются только в местах стыковки наружного профиля.

Подготовительные работы на этом закончены, переходим к самим греющим модулям.

Замеряете расстояние вдоль стен и отрезаете ножовкой по металлу модули требуемой длины.

Чтобы освободить концы трубок, пассатижами выломайте несколько ламелей по краям. Они не припаяны, а просто напрессованы.

В нижнюю трубку вставляется ТЭН. Перед этим его вручную требуется немного изогнуть, придав волнообразную форму.

Таким образом он не будет болтаться в трубке и плотно займет свое место.

В верхнюю часть закладывается электрический кабель из термоустойчивого силикона. Обязательно оставляйте его с запасом по краям около 15см для соединения и подключения проводов.

Для надежного контакта на жилах проводов опрессовываете наконечники.

Кабель используется трехжильный, медный. Сечение подбирайте исходя из общей мощности всех модулей в одном контуре. Кабелем сечением 1,5мм2 можно подключать греющие модули общей мощностью до 5кВт.

Подключение всех ТЭНов в цепочке осуществляется по параллельной схеме. На каждый тэн с одной стороны заводится фаза, с другой ноль.

Контакты затягиваются под гайку, шайбу и гравер.

В итоге на одном тэне с каждой из сторон, если это не конечный или начальный модуль, будет по два провода. Фаза пришла с одного кабеля – фаза ушла дальше. Ноль пришел – ноль ушел.

Не забывайте про третий проводник – заземление. Под него предусмотрено специальное место.

После сборки схемы все стыки и места соединения изолируются термоусадочной трубкой.

Поверх мест подключения проводов одевается защитный короб.

Далее кабель необходимо подключить к терморегулятору и запитать все это дело от эл.сети 220В.

Терморегуляторы могут быть:

Температура контролируется датчиком термопары, который изменяет свое сопротивление при нагреве. Для корректной работы датчик требуется разместить подальше от источника тепла.

Терморегулятор подключается сообразно схеме, представленной в документации. В принципе, здесь все аналогично подключению датчика теплых полов.

По завершении монтажа греющие модули нужно закрыть. Для этого на внутреннюю сторону плинтуса наклеивается термоотражающая лента.

После чего данная планка одевается на верхние крючки кронштейнов, а на нижних с усилием защелкивается.

Торцы и углы закрываются заглушками.

Если вы хотите жестко зафиксировать внешнюю планку, это можно сделать через саморезы. На поверхности имеются специальные продольные риски под них.

Саморезы при вкручивании будут заходить в зубчатую прорезь кронштейна.

Поверх шляпок саморезов одеваются пластиковые заглушки.

Для запуска системы обогрева в работу, достаточно включить терморегулятор и убедиться в равномерном прогреве плинтуса по всей комнате.

Для обустройства теплого плинтуса на водяном теплоносителе вам потребуются практически те же самые материалы:

Принципы работы и монтаж электрического теплого плинтуса

Электрический теплый плинтус получил распространение в нашей стране относительно недавно, хотя в Западной Европе он используется уже более 20 лет. Связанно это с тем, что данная вспомогательная система отопления имеет некоторые особенности в монтаже и эксплуатации, сдерживающие её широкое распространение.

При этом эффективность тёплого плинтуса выше по сравнению с обычным классическим радиатором на 30%.

Эффективность тёплого плинтуса выше по сравнению с обычным классическим радиатором на 30%

Основные принципы работы

Электрический теплый плинтус имеет принцип работы, схожий с принципом функционирования тёплого пола.

Схема электрического тёплого плинтуса

При этом у него, в отличие от такого пола, имеются свои особенности в работе:

Тёплый плинтус крепится к стене по периметру комнаты на место обычного плинтуса, в отличие от тёплого пола, который укладывается на черновой пол. Со стороны он выглядит как обычный декоративный элемент.
Данная система отопления прогревает не только воздух, но и стены, рядом с которыми он смонтирован, что снижает уровень теплопотерь, идущих через них.

Система плинтусного обогрева

Тёплый плинтус понижает уровень конвекции тёплого воздуха. В результате тепловая энергия распространяется равномерно от потолка до пола.
Данный отопительный прибор препятствует движению в помещении пыли за счёт умеренной конвекции воздуха.

Электрический тёплый плинтус имеет рабочий диапазон температур от +40 до +70°C, что позволяет иметь широкий диапазон регулирования температурного режима в помещении. Кстати, такое регулирование может происходить в автоматическом режиме без участия человека. В результате микроклимат в комнате будет оптимальным, а домовладелец не будет отвлекаться на переключение положений терморегулятора.

Электрический тёплый плинтус имеет рабочий диапазон температур от +40 до +70°C, что позволяет иметь широкий диапазон регулирования температурного режима в помещении

Стоит при этом также отметить, что теплый плинтус электрический в перерасчёте на одну свою секцию выделяет тепла на 190 Вт. Это примерно равняется объёму тепловыделения одной секции тёплого пола, при этом плинтус потребляет для своей работы электроэнергии меньше на 30%. Данный показатель иллюстрирует возможности экономии при помощи данной отопительной системы.

С технической точки зрения данный отопительный прибор выглядит как алюминиевая пластина шириной примерно 3 см

С технической точки зрения данный отопительный прибор выглядит как алюминиевая пластина шириной примерно 3 см. Высота такого нагревательного элемента может колебаться в пределах от 10 до 24 см. Что же касается цвета и формы, то они могут меняться от модели к модели.

Что же касается интерьера помещений, в которых предпочтительно будет смонтировать такой плинтус, то он подойдёт практически к любому его виду. Из практики можно сделать вывод, что лучше всего электроплинтус подойдёт для комнат с панорамными окнами. Дело в том, что под них нельзя смонтировать радиаторы отопления, а тепловые плинтусы вполне способны создать тепловую завесу. При этом такие элементы отлично впишутся в большинство интерьеров.

«Сердцем» данной системы является терморегулятор, обеспечивающий регулировку температурного режима в том помещении, где он установлен. Сама температура контролируется при помощи смонтированных на стенах термодатчиков.

Сердцем данной системы является терморегулятор, обеспечивающий регулировку температурного режима в том помещении, где он установлен

Плюсы и минусы электрических плинтусов

Электрический теплый плинтус имеет как свои плюсы, так и минусы. Так, например, он, в отличие от радиаторов, не работает по конвекционному принципу, благодаря чему воздушные потоки в помещении не циркулируют активно. В результате зоны неустойчивого температурного режима в комнате исчезают, и она начинает прогреваться равномерно.

Наибольшую эффективность тёплый плинтус в процессе своей эксплуатации может показать при использовании его в тех помещениях, которые имеют высокие потолки, а также большое количество окон

Кроме того, данную отопительную систему можно использовать на балконах. Связанно это с тем, что данный прибор может одновременно выполнять обогрев пола и стен, что исключает вероятность возникновения в помещении грибка и плесени. Другие системы отопления таким эффектом не обладают.

Читайте также:

Стеклянные двери в конструкции душевой

Если смонтировать теплый плинтус электрический своими руками, можно получить дополнительную экономию

Что же касается вопроса, сколько стоит теплый плинтус, то обычно он имеет цену в районе 870-1500 рублей за метр. При этом, если смонтировать теплый плинтус электрический своими руками, можно получить дополнительную экономию. Такая отопительная система является доступной большинству людей.

Важно! Наибольшую эффективность тёплый плинтус в процессе своей эксплуатации может показать при использовании его в тех помещениях, которые имеют высокие потолки, а также большое количество окон.

Также отлично себя она показала в комнатах, имеющих арочный или широкий вход. Связанно это со способностью тёплого плинтуса создавать тепловую завесу.

Плинтус отлично вписывается в любой интерьер и может быть выполнен скрытно

Кроме того подобная отопительная система позволяет быстро внести корректировку в температурный режим помещения. При этом плинтус отлично вписывается в любой интерьер и может быть выполнен скрытно. Он совместим с тёплым полом, не сушит воздух в помещении и может быть легко смонтирован и демонтирован на месте.

Во время монтажа электроплинтуса необходимо будет консультироваться у специалиста для того, чтобы не нарушить равномерную теплоотдачу в помещении

Что же касается недостатков такого способа дополнительного отопления, то во время монтажа электроплинтуса необходимо будет консультироваться у специалиста для того, чтобы не нарушить равномерную теплоотдачу в помещении. Также прибор может портить обои в местах своего крепления, а накладки на него имеют ограниченный выбор цвета.

Если с финансами у вас всё в порядке, выбор тёплого плинтуса будет идеальным вариантом для обустройства в помещении системы дополнительного отопления

Ну и, пожалуй, главным недостатком электрического тёплого плинтуса является то обстоятельство, что он имеет высокий уровень энергопотребления. В результате активное его использование может образовать достаточно серьёзную дыру в вашем бюджете. Это тоже стоит иметь в виду, устанавливая его у себя в доме.Если с финансами у вас всё в порядке, выбор тёплого плинтуса будет идеальным вариантом для обустройства в помещении системы дополнительного отопления.

Теплый плинтус совместим с тёплым полом, не сушит воздух в помещении и может быть легко смонтирован и демонтирован на месте

Основы монтажа электрического плинтуса

По сравнению с тёплым полом, электрический тёплый плинтус проще в установке, так как его монтаж не требует проведения существенного объёма капитальных строительных работ. Он выполняется без использования специального инструмента. При этом в случае необходимости тёплый плинтус можно достаточно просто навесить на фанерные или гипсокартонные перегородки.

Установка электрического теплого плинтуса.

На заметку! Обычно для монтажа электроплинтуса применяется перфоратор, нужен он для того, чтобы просверлить отверстия в полу и стенах под саморезы и кронштейны, идущие с ним в комплекте.

Вариантов монтажа нагревательных элементов при этом может быть 2: сплошным способом и по участкам – в тех местах комнаты, где это необходимо. Если вы изберёте второй вариант, то промежутки между электроплинтусом можно заполнить обычным декоративным плинтусом.

Обычно нагревательные элементы при монтаже электрического тёплого пола устанавливаются в один ряд, выдерживая высоту в 1 см от поверхности пола, а также на расстоянии 15 см от стены. Это позволяет создать конвекцию воздуха, предотвращающую перегрев элементов тёплого плинтуса.

На выдаваемую системой мощность напрямую влияет правильность установки терморегулятора

Устанавливая тёплый плинтус, помните о том, что мощность его будет напрямую зависеть от мощности использованных в нём нагревательных элементов, при этом старайтесь не перегрузить электрическую сеть, которая может просто не выдержать слишком большой нагрузки. Кроме того на выдаваемую системой мощность напрямую влияет правильность установки терморегулятора.

Устанавливая тёплый плинтус, помните о том, что мощность его будет напрямую зависеть от мощности использованных в нём нагревательных элементов

Так, согласно правилам, он должен быть смонтирован рядом с розеткой или выключателями на удалении от мебели или предметов декора. Высота его размещения – примерно 1,5 метра над уровнем пола. При этом рядом с ним не должна проходить электропроводка.

Терморегулятор крепиться к стене через заднюю панель с помощью специального монтажного отверстия под дюбель диаметром в 6 мм

Обычно терморегулятор крепиться к стене через заднюю панель с помощью специального монтажного отверстия под дюбель диаметром в 6 мм. Для этого с помощью перфоратора необходимое отверстие сверлится в стене, после чего в него вставляется дюбель и саморезами устройства крепится к ней. После этого к прибору подводятся провода питания и датчиков, после чего он запускается в работу и на нём калибруется режим.

Этапы монтажных работ

Что же касается этапов монтажа других элементов тёплого электрического плинтуса, то они следующие:

Определяем высоту установки нагревательных элементов. Она не должна быть меньше 1 см над поверхностью пола.
Приставляем заднюю панель плинтуса к стене по горизонтали и делаем отметки в районе монтажных отверстий карандашом или фломастером. После этого по данным отметкам сверлятся отверстия, в которые помещают пластмассовые дюбеля. С их помощью устанавливается панель тёплого плинтуса и закрепляется саморезами.

Конструкция теплого плинтуса

Далее навешиваем пару кронштейнов, на которые в последствие будет установлен ТЭН. После этого можно будет включить устройство в сеть переменного тока, а также установить температурные датчики и терморегулятор.
Смонтированную конструкцию закрываем декоративной панелью, изготовленной из алюминия.

Читайте также:

Спальня и гостиная в одной комнате

При этом в процессе монтажа необходимо будет обращать особое внимание на 2 момента:

Все панели плинтуса должны быть установлены на одном горизонтальном уровне. Такой подход должен будет обеспечить качественный дизайн в помещении.
Большинство производителей электрического тёплого плинтуса предлагают устанавливать последовательно не более 17 модулей тёплого плинтуса. Дело в том, что они не могут совместно потреблять мощность более 200 ватт. Для того чтобы этого не произошло, все элементы соединяют последовательно. Если же вам потребуется подключить более 17 модулей, придётся каждый блок подключать отдельно.

Кстати, стоит заранее рассчитать количество устанавливаемых в помещении элементов тёплого плинтуса. Такой расчёт полностью зависит от показателей отдачи тепла каждого нагревательного элемента. При этом из-за того, что размеры оборудования в каждом случае будут разными, такие показатели будут отличаться.

Стыковка напольного теплого плинтуса

Обычно за основу принимают соотношение в виде 1,0 кВт тепловой энергии на 10 м² обогреваемой площади пола. При этом оно будет актуально только в том случае, когда высота потолков в помещении не превысит 3,8 метра.

Совмещение с тёплым полом

Отдельно стоит рассчитать совместимость тёплого плинтуса с тёплым полом. Дело в том, что иногда такую схему используют, чтобы включать отопительные приборы по мере необходимости, например, вначале прогревать помещение электроплинтусом и только потом подключать тёплый пол.

Ддля каждой системы отопления характерна своя схема циркуляции воздуха в помещении

Здесь нужно отметить то обстоятельство, что для каждой системы отопления характерна своя схема циркуляции воздуха в помещении. Это нужно учитывать при их использовании для того, чтобы не разрушить создавшийся в помещении микроклимат.

Стоит помнить о том, что электроплинтус, как и тёплый пол, — это всего лишь дополнительные системы отопления, которые призваны обогревать помещение в тех местах, которые не прогревает основной теплопровод

В любом случае стоит помнить о том, что электроплинтус, как и тёплый пол, — это всего лишь дополнительные системы отопления, которые призваны обогревать помещение в тех местах, которые не прогревает основной теплопровод. Поэтому их использование должно ориентироваться в первую очередь на совместную работу с обычными классическими радиаторами.

Тёплый электрический плинтус: цена, плюсы и минусы, монтаж

На российском рынке появился новый отопительный прибор, которым давно и с успехом пользуются в Европе. Большими плюсами и некоторыми особенностями монтажа обладает тёплый электрический плинтус. Цена на это изделие сопоставима со стоимостью тёплых полов. Есть ли явные преимущества у этого нового вида отопления, каковы основные принципы установки и стоит ли овчинка выделки?

Устройство и принцип работы тёплого плинтуса

Тёплый плинтус – довольно простое устройство, состоящее из электромодуля и натуральной оболочки, не выделяющей при нагревании посторонних запахов.

Что такое тёплый плинтус? В целом, никого нового слова техники в этом приспособлении нет. Просто все те же принципы электроотопления, только в новом оформлении.

Внутри устройства расположены теплообменники, закреплённые на медных трубках. Вся особенность этого прибора – в его компактности. Вся конструкция умещается в узкий короб высотой около четырнадцати сантиметров и шириной в три сантиметра. Устанавливаются такие отопители по периметру комнаты и могут служить основным и дополнительным средством обогрева.

Конструкция плинтуса с подогревом:

короб с крепежами для крепления нагревательных элементов;
поворотные детали.

Все эти части устройства легко собираются в одно целое и их установка не создаёт никаких проблем. Принцип обогрева помещения при помощи этой конструкции тоже примитивен. Вдоль все стен создаётся тепловой поток, который не даёт холоду проникать в помещение. Стены становятся тёплыми и отдают тепловую энергию воздуху в комнате.

За и против тёплого инфракрасного электрического плинтуса

Как каждая отопительная система, электроплинтус имеет свои преимущества и недостатки.

Стены в комнате, где установлено такое отопление, никогда не покроются грибком и плесенью. Этот эффект особенно важен для угловых квартир, у которых две стены выходят на улицу.
Комната прогревается равномерно. Разница в температуре пола и потолка – всего дин градус.
Значительно экономится площадь помещения. Стены освобождены от громоздких радиаторов.
Экономичное потребление электроэнергии и высокий коэффициент полезного действия отопительной системы. Электроплинтус потребляет всего полкиловатта на два с половиной метра батареи.
Устройство считается электро и пожаробезопасным. Его можно устанавливать в деревянных домах.
Греющий электрический плинтус можно установить не только в комнате, но и на застеклённой террасе, в зимнем саду, теплице или на балконе.
Установка такого отопителя не требует особых навыков и под силу начинающему мастеру.
Простое обслуживание и надёжность устройства.

Таким образом, обогрев помещения с помощью электроплинтуса имеет много преимуществ по сравнению с более привычными системами. Но есть в этой бочке мёда и своя ложка дёгтя. Подобные устройства нельзя устанавливать в помещениях с высокой влажностью. В ванной комнате, кухне или банном помещении существует риск короткого замыкания такого прибора.

Ещё один нюанс – стоимость этого устройства. Нельзя сказать, что цена электрического тёплого плинтуса меньше, чем стоимость составляющих традиционной системы. Но стоит помнить, что все современные высокоэффективные энергосберегающие устройства не дешёвые

Виды тёплого плинтуса

В зависимости от источника энергии отопители делятся на:

электрические;
водяные.

Статья по теме:

Водяной теплый плинтус. В отдельной публикации мы расскажем об устройстве, выборе и правильном монтаже водяной разновидности теплого плинтуса. Приятного чтения!

Какую из разновидностей выбрать – зависит от конкретных условий. Эффективность у обеих систем примерно одинаковая. Для электроподогрева потребуется мощная защищённая проводка. Экономичность отопления в электрическом варианте достигается за счёт использования терморегулятора, контролирующего работу прибора.

Самостоятельный монтаж электроплинтуса

Установка электроплинтуса проходит в несколько этапов:

Проектирование и расчёт

Условия российского климата требуют минимум стоваттного обогрева на каждый квадратный метр площади. При нестандартно высоких потолках и многочисленных окнах и дверях этот показатель следует увеличить примерно на тридцать процентов. При качественном утеплении стен и расположении комнаты внутри здания, можно на десять-пятнадцать процентов уменьшить мощность.

Расчёт необходимых материалов начинают с обмера комнаты. Замеры производят по периметру помещения. Полученный метраж и будет необходимой длиной панелей отопления. Например, для комнаты площадью 36 квадратных метров потребуется 24 метра отопителя общей мощностью 3.6 кВт.

Установка

На стены наносится ровная линия на высоте одного – полутора сантиметров от пола. Это расстояние будет техническим зазором, не допускающим перегрева устройства.
Задняя планка электроплинтуса прикладывается к стене, и размечаются места для крепежа.
В тоще стены высверливаются отверстия для крепёжных элементов и заполняются дюбелями из пластика.

Строго горизонтальное направление крепления проверятся строительным уровнем.
Остаётся лишь установить питающие перемычки и организовать заземление отопителя.
Окончательным этапом станет установка лицевых панелей прибора.

Обратите внимание! Не стоит подключать в одну питающую розетку больше шестнадцати – семнадцати панелей. Проводка может не выдержать такой нагрузки.

Можно купить электрический тёплый плинтус в готовом варианте, но можно и сделать его своими руками из полых алюминиевых трубок и нагревательного кабеля. Для такой работы потребуются глубокие познания в электрике, в противном случае устройство не будет безопасным.

Монтаж теплого плинтуса (видео)

Электрический тёплый плинтус: цена и производители

Расходы на электроплинтусные обогревательные системы зависят от сложности установки и качества материалов. Цена электрического тёплого плинтуса колеблется от полутора тысяч до четырёх тысяч рублей в зависимости от мощности и оформления.

Самыми популярными производителями на этом рынке являются австрийский BestBoard, украинская Термия и отечественный Tektrum. Австрийская продукция отличается качеством и эстетикой исполнения, но и стоит дороже других. Кроме указанных изготовителей, есть множество компаний, предлагающих свои изделия. Прежде чем купить электроплинтус, нужно внимательно ознакомиться с отзывами. Порой они помогают в выборе больше, чем любой, даже подробный анализ цен и технических характеристик.

Цена за метр теплого плинтуса

Наименование	Длина панелей, м	Мощность, Вт	Средняя цена, руб
MrTektum	1	200 – 270	5100
MrTektum	1,5	300 – 400	7700
MrTektum	2,5	500 – 675	11300
MrTektum	5	1000 – 1350	24900
MrTektum	7	1500 – 2000	33900
Мегадор Стандарт-100	1	400	3600
Мегадор Стандарт-150	1,5	400	4250
Мегадор Стандарт-200	2	600	4750
ТерМодуль	1	140	14400
ТерМодуль	1	200	13300
ТерМодуль	1	300	12000
ТерМодуль	1	400	11800

Несколько советов по установке

На стену перед монтажом отопителя нужно наклеить изоляционную ленту класса В1. Она станет дополнительной противопожарной защитой.
Крепежи для электроплинтусов устанавливаются с шагом в сорок сантиметров.

Все используемые кабели и соединения должны иметь высокий класс термостойкости – не менее В1.

Что в итоге?

На сегодняшний день электроплинтус – не самый популярный вид отопительной системы, но, без сомнения, ситуация со временем изменится. В пользу этого отопителя говорит его экономичность и уникальная способность вписываться в любой интерьер.

Электрические плинтусы не сложны в установке и безопасны. Контролировать температуру обогрева можно при помощи терморегулирующего устройства.

Монтаж и подключение теплого электрического плинтуса

Уютный и сухой дом — это мечта каждого хозяина. Для достижения максимального комфорта люди используют современные решения, одним из которых является электрический теплый плинтус. Его используют:

В паре с центральной системой отопления для получения дополнительного источника тепла;
В качестве самостоятельного отопительного прибора, способного обогреть небольшой частный дом или дачу.

Установка теплого плинтуса проще монтажа батареи, менее затратная, конструкция уместно смотрится в любой комнате. Новое современное оборудование станет не только источником тепла в доме, но и оригинальным дополнением интерьера.

Особенности

Новинка в виде электрического теплого плинтуса вошла на российский рынок относительно недавно и до сих пор остается необычным и инновационным способом отопления, незаменимым в некоторых ситуациях:

Во многих загородных поселках и садовых товариществах до сих пор нет газа, поэтому популярны дома с печным или электрическим отоплением. Печь создает уют в доме, топливо для нее изготавливается силами хозяев и стоит недорого, но при этом печи требуют ухода: периодическая чистка, регулярная топка, заготовка дров, их хранение. Электрические отопительные приборы включаются и нагреваются всего за несколько минут, практически не требуют ухода и отдельного помещения для хранения топлива;
В домах с панорамными окнами установка классического радиатора с жидким теплоносителем невозможна или будет сильно портить внешний вид комнаты. Теплые плинтуса незаметны в интерьере и легко вписываются в любое помещение;
В квартирах или домах, где уже установлена отопительная система электроплинтус будет служить дополнительным источником тепла. Установка этого прибора стоит гораздо дешевле, чем доработка уже существующей системы отопления.

Принцип работы

Перед выбором отопительного прибора необходимо понять принцип его работы.

Внешне электрический плинтус представляет собой металлическую планку, шириной примерно 3 см. Высота составляет от 10 до 25 см. прибор устанавливается по периметру комнаты сразу над полом, он максимально незаметен и может обогреть помещение, не привлекая излишнего внимания.

Цвет, форма и фактура планок выбираются в зависимости от интерьера комнаты или изготавливаются на заказ. Корпус выполняется из алюминия или биметалла — материалов, стойких к нагреванию и механическим воздействиям. Качество выполнения электроплинтуса влияет на его долговечность и эффективность.

Главный элемент прибора — это трубчатый электрический нагреватель (ТЭН), занимающий все внутреннее пространство металлический планки.

Принцип работы электрических теплых плинтусов схож с принципом работы теплых полов:

После включения электричество, проходя сквозь элементы с высоким сопротивлением, вскоре нагревает их;
В результате этого воздух вблизи плинтусов нагревается за счет теплообменных процессов;
Воздушные массы расширяются под действием тепла, их плотность уменьшается и легкий нагретый газ поднимается вверх.

Принцип движения воздуха из-за разницы температур называется конвекция. Именно он лежит в основе работы теплых плинтусов.

Отопительный электроприбор помимо создания конвекции обогревает комнату инфракрасным излучением. Основная часть эффективности прибора приходится на долю конвекции, но присутствующего инфракрасного излучения хватает на обогрев полов создание уюта внизу помещения.

Дополнительные элементы

Для удобства использования производители оснащают теплые плинтуса элементами, регулирующими мощность прибора:

Терморегулятор для задания температуры нагрева;
Датчики, расположенные на стенах в небольшом отдалении от прибора считывают информацию о температуре в помещении и позволяют поддерживать оптимальный микроклимат путем регулировки температуры нагрева;
Автоматический датчик включения, устанавливаемый на определенное время (перед приходом хозяев с работы или незадолго до подъема);
Устройство для программирования режимов обогрева.

Самые удобные приборы — это плинтуса, способные самостоятельно поддерживать заданную температуру в помещении. Они стоят дороже других приборов, но именно они могут создать в доме комфортнее условия при максимально удобном управлении.

Существует всего два вида теплых электрических плинтусов, отличающихся нагревательным элементом, расположенным в корпусе:

Рифленые пластины из алюминия или меди;
Медные трубки с теплоносителем (вода или антифриз), нагретым электрическим бойлером.

В любом случае внутри прибора располагается отражатель тепла, изготовленный из безопасного для человека материала. Он отражает тепловую энергию от внешней стены здания для более эффективного обогрева помещения.

Безопасность

Безопасность приборов обеспечивает защита всех нагревательных элементов. Нечаянно задеть горячий прибор невозможно, система полностью безопасна для человека и может быть установлена даже в домах с маленькими детьми.

Для обеспечения пожарной безопасности производители используют для изготовления электроплинтусов только негорючие материалы, исключающие возможность возгорания.

Преимущества

Количество «поклонников» электроплинтусов стремительно возрастает. Этот прибор все чаще встречается в загородных домах и в городских квартирах. Своей популярностью он обязан собственным положительным качествам:

Плинтус незаметен в интерьере, ведь он монтируется в стандартное для подобных элементов декора место. Это очень важно в комнатах с нетипичным дизайном, где привычный многим радиатор может испортить внешний вид;
Большой диапазон температуры нагревающего элемента от 40 до 70 градусов Цельсия позволяет очень точно регулировать интенсивность нагрева помещения в любую погоду;
Нагретый воздух идет к потолку очень медленно и его движение не приводит к поднятию легких пылевых частиц с пола. Это особенно важно для людей, страдающих от аллергии или в домах с маленькими детьми;
Нагрев комнаты осуществляется равномерно, температура во всем помещении остается одинаковой. Этому способствует сниженная конвекция воздуха. Благодаря равномерному распределению тепла люди начинают реже болеть, ведь причиной простуды и насморка часто является холодный пол;
При работе прибора тепло передается воздуху и конструкциям дома. Даже при наличии отражающего элемента часть тепла уходит в стены, сокращая теплопотери здания.

Расчет мощности

При выборе нагревательного прибора необходимо правильно подобрать его мощность. В случае недостаточной мощности комната будет оставаться холодной при постоянно включенном отоплении, а при избытке мощности помещение становится слишком сухим. Для охлаждения придется периодически выключать отопление, проветривать комнату и после опускания температуры снова включать электроплинтус. При расчетах на помощь хозяевам приходят различные онлайн калькуляторы.

Критерии, влияющие на расчет мощности:

Функция, возлагаемая на электроплинтус:
- Вспомогательное отопление не требует большой мощности, включается только во время больших холодов;
- Полноценная система отопления, обеспечивающая теплом весь дом.
- Выбирается ориентация наружных стен:
  - Север, восток или северо-восток. На стены не попадает теплое дневное или вечернее солнце, для таких помещений характерны высокие теплопотери в любую погоду;
  - Юг, запад и юго-запад. Стены нагреваются лучами дневного теплого солнца, количество тепла, уходящего на улицу, снижается и для установки требуется прибор меньшей мощности;
  - Наветренная сторона. Теплопотери максимальны, холодный воздух, дующий в стену выветривает тепло и промораживает конструкцию;
  - Подветренная сторона. Для таких комнат характерно минимальное значение теплопотерь, ветер практически не касается стен и тепло сохраняется внутри здания;
  - Параллельное направление ветра. Теплопотери значительны, но не максимальны, в некоторые дни могут становиться слишком большими;
  - Теплое помещение. Теплопотери через пол отсутствуют;
  - Теплый пол над не отапливаемым помещением или по грунту. Теплопотери высоки только при отключении теплого пола. В остальное время комната дополнительно обогревается за счет теплых полов;
  - Холодный пол над не отапливаемым помещением или холодный пол по грунту. Максимальные теплопотери через пол, требуется плинтус большой мощности;
  - Теплая отапливаемая комната. Теплопотери только через потолок отсутствуют;
  - Не отапливаемый чердак. Теплопотери через потолок максимальны. Требуется его утепление и установка отопительного прибора большой мощности;
  - Отапливаемый чердак. Теплопотери через стыки стен и потолка;
  - Холодные;
  - Утеплены;
  - Качественно утеплены;
  - Двойные стекла в деревянной раме;
  - Двойные стекла в пластиковой раме;
  - Тройные стекла в пластиковой раме;
  Результат расчета поможет хозяевам выбрать наиболее подходящий по мощности отопительный прибор.

  Самостоятельная установка

  Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

  Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

  Набор инструментов

  Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:
  - Перфоратор для крепления плинтуса к несущим стенам;
  - Отвертка;
  - Дрель;
  - Рулетка, линейка и карандаш;
  - Соединительные провода;
  - Уровень;
  - Ножовка по металлу;
  - Плоскогубцы;
  - Коробка для внутренней розетки.
  Подготовка к монтажу

  В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

  Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

  Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

  В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

  Последовательность монтажа

  После выполнения подготовительных работ начинается монтаж теплого плинтуса:
  - В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
  - После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
  - Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
  - Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
  - Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
  - Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
  - Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
  - На трубу монтируются латунные резьбы;
  - На резьбы накручивается замыкающий контур;
  - Все болтовые соединения дополнительно протягиваются;
  - Электрический плинтус подключается к домашней сети как обычная розетка;
  - После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
  - Облицовочная панель крепится на клипсы.
  Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания. Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

  Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

  Самостоятельное изготовление

  В некоторых регионах приобрести теплый электрический плинтус невозможно. Когда ждать доставки слишком долго, а обеспечить дом теплом необходимо можно изготовить теплый плинтус своими руками.

  Сначала подбирается размер панели. Для примера возьмем медную панель длиной 6 м высотой 14 см с трубками диаметром снаружи 1.2 см и толщиной стенки 0.2 см.

  Трубки удобно припаять к панели для этого используется припой для сантехнических работ. Для этого используется газовая горелка. Пламя направляется на рубку.

  Панели с припаянными к ним трубками предстоит соединить в магистраль. Для этого удобно использовать напорный рукав нужного диаметра. Соединение выполняется с помощью резиновых патрубков и плотно затянутых хомутов.

  После изготовления панелей самодельный теплый плинтус предстоит установить:
  - Сначала в местах крепления плинтуса к стене крепят теплоизоляционный материал (изолон);
  - Для достижения большей эффективности изолон закрывают алюминиевой фольгой, способной отражать тепло;
  - Внутрь трубок помещается нагревательный элемент (ТЭН);
  - Крепить панели очень удобно на сантехнические клипсы. Это позволит быстро снять плинтус для его замены или проведения ремонта;
  - Соединение выполняется с помощью латунных резьб и замыкающего контура;
  - После выполнения монтажа необходимо подключить оборудование к электрической сети дома.
  Самостоятельно изготовленные плинтуса можно защитить металлической пластиной или деревянной решеткой. Все соединения необходимо изолировать.

  Мнение пользователей и специалистов

  Множество людей, решившись на установку теплого плинтуса, обеспечили свое жилище сухостью и теплом.

  Пользователи отмечают, что после монтажа электроплинтуса в комнаты не поступает холодный воздух от стыков стен и пола, окон и дверей. Благодаря отоплению всех наружных стен в доме люди навсегда избавляются от конденсата, влажности в помещении и грибка.

  Люди отмечают улучшение здоровья в связи с уменьшением количества пыли в воздухе.

  Теплый электрический плинтус — это оборудование, способное подарить людям комфорт и тепло в любое время года и в любом регионе.

  Монтаж теплого плинтуса

  Автор: Благодатов Константин
  Инженер-строитель, стаж — 27 лет

  Теплый плинтус, его устройство и принцип работы, сфера применения и виды плинтусного отопления, его достоинства и технология монтажа.

  Принцип работы и устройство системы «теплый плинтус»

  По большому счету, в теплом плинтусе как в системе обогрева нового ничего нет. Он состоит из алюминиевого корпуса с креплениями, который выполняет декоративную, защитную и конвекционную функцию, и нагревательного элемента, вмонтированного в его середину.

  Единственное отличие такой системы от привычного для всех конвектора — это ее миниатюрность. Небольшой короб, вмещающий в себя все нагревательные элементы, имеет высоту 14 см, а толщину — 3 см. Все детали являются своеобразными частями конструктора и предусматривают простую и быструю установку.

  В теплых плинтусах воплощена идея изготовления тепловой завесы по периметру комнаты вдоль всех ее стен. Поток теплого воздуха, исходящий от плинтуса, создает для холода от стен преграду и не допускает его проникновения внутрь помещения. Этим же воздухом прогреваются и стены, увеличивая эффективность отопления.

  Среда использования теплых плинтусов

  Сфера применения обогрева с помощью теплых плинтусов достаточно широка. Прежде всего, они используются в квартирах и частных домах, заменяя систему централизованного отопления, либо служат дополнительным источником тепла.

  Кроме этого, такая отопительная система часто применяется для обогрева учебных и медицинских заведений, бассейнов и магазинов, офисных помещений, музеев и выставочных залов, где подчас бывает сложно создать в зимнее время нужный комфорт по причине высоких потолков и большой площади помещений.

  Теплые плинтусы также устанавливают вдоль холодных и сырых стен на балконе, в доме, оранжерее и т.д.

  Основные разновидности плинтусного отопления

  Существует два вида плинтусного отопления — при помощи электроэнергии и с использованием нагретого теплоносителя.

  В первом случае применяются электрические теплые плинтусы. Радиаторные блоки их системы снабжаются воздушными ТЭНами, имеющими мощность 200Вт и вмонтированными в одну из двух медных трубок. Во второй трубке располагается кабель питания, покрытый термостойким силиконовым материалом. Электричество подается к системе обогрева через обычную розетку.

  Теплый плинтус такого типа может использоваться для отопления любых помещений за исключением тех, в которых имеется высокий уровень влажности. Система электрического отопления собирается гораздо проще, чем водяная. В данном случае все нагревательные элементы размещаются внутри короба, а дополнительные детали типа подводящих трубок или коллектора не требуются.

  Разновидностью электрических моделей являются инфракрасные теплые плинтусы. Номинальная мощность их систем составляет 150 Вт. Вес такого плинтуса — всего 2 кг при толщине 20 мм. Инфракрасная система может обеспечить в помещении основное отопление, так как, несмотря на ее «скромную» мощность, уровень теплоотдачи ее ламелей в 5 раз превышает эффективность других электрических моделей.

  Благодаря алюминиевым анодированным ламелям, которые являются источником инфракрасного излучения, теплый плинтус достаточно сильно прогревает стену, у основания которой он крепится, и все близлежащие поверхности. Монтаж инфракрасных плинтусов по периметру комнаты позволяет создать тепловую мощную завесу от поступающего в комнату холодного воздуха.

  Кроме того, теплый инфракрасный плинтус избавляет стены от влаги, при этом не нарушая микроклимат помещения. Это огромный плюс в пользу инфракрасного отопления, так как воздух в комнате остается безопасным и чистым, а отсутствие подачи тепла конвективным способом предотвращает лишнее движение пыли вместе с микробами.

  Плинтусное водяное отопление представляет собой систему, которая состоит из таких элементов:
  Труба, подающая теплоноситель, находится в гофрированной оболочке. Это одновременно является и защитой, и способом ее быстрой замены. В случае износа внутреннюю трубу можно легко вытянуть из гофрированной оболочки, не разбирая пол или стену. К счастью, изделия из пластика устойчивы к солям, растворенным в воде, поэтому ремонт теплых плинтусов водяной системы требуется очень редко.

  Достоинства и недостатки теплых плинтусов

  Используя теплые плинтусы, можно поддерживать комфортную температуру помещения в пределах 24-25 градусов. Распределение тепловой энергии при этом происходит равномерно. Температура воздуха на уровне потолка и пола одинакова.

  Температура плинтуса при его работе может составлять +50-70 градусов, благодаря этому на отоплении можно сэкономить до 40%. Весь контур теплого водяного плинтуса использует в 2 раза меньше теплоносителя, чем радиатор отопления, и во столько же раз меньше энергии для нагрева.

  Электрические системы тоже являются экономичными. К примеру, обычный обогреватель с мощностью секции 190 Вт расходует на 30-40% больше энергии, чем теплый плинтус.

  В таких изделиях потери тепла могут составлять 5 градусов, а в обычных радиаторах — до 20. Уменьшение тепловых потерь достигается высокой скоростью носителя в контурах плинтуса. При этом основная часть энергии идет на прогрев комнаты и совсем немного — на тепловой экран.

  Лучистое тепло, исходящее от плинтусов, поддерживает в помещении оптимальную влажность, благоприятно влияет на комнатные растения, не выходит наружу через окна и препятствует возникновению конденсата. В комнате, оснащенной подобными изделиями, не образуется плесень, так как ее прогрев осуществляется равномерно, включая углы.

  Для зданий со сплошным остеклением или большими окнами или жилья с высокими потолками система «теплый плинтус» является идеальным решением. Еще больше проявляется достоинств у нее в помещениях со значительной площадью — магазинах, спортзалах, зимних садах, музеях и прочих.

  Обогрев теплыми плинтусами абсолютно безопасен, в отличие от радиаторов, он не повреждает деревянные поверхности. Поэтому возле подобных элементов можно без опаски ставить любую мебель, например, диван, шкафы и кресла, а также аппаратуру, включая телевизор или компьютер. Висящие до самого пола шторы возле такого изделия тоже не пострадают.

  Теплый плинтус по своим достоинствам превосходит не только конвекторы и радиаторы, но и систему отопления «теплый пол». В отличие от нее электрические плинтусы быстро устанавливаются и не требуют производства масштабных строительных работ.

  Такая система дает возможность использовать свои достоинства во многих архитектурных и дизайнерских проектах, создавая большой простор для творчества. Она почти незаметна, так как цвет корпуса теплого плинтуса может быть любым, включая имитацию пород дерева.

  Кроме вышеописанных преимуществ, устройства имеют такие достоинства, как несложный демонтаж и крепление без вреда для интерьера, быстрый прогрев комнаты, автоматическое управление, включающее возможность устанавливать в каждом помещении свой уровень температуры, отсутствие угрозы промерзания системы при отключении питания и утечки теплоносителя, а также ее пожарная безопасность.

  Единственным недостатком теплого плинтуса можно назвать подверженность его корпуса механическим воздействиям. Если, к примеру, ребенок, гоняющий на своей машинке, будет врезаться в него, то нет гарантии того, что короб выдержит такую нагрузку.

  Технология монтажа теплого плинтуса

  Монтаж системы «теплый плинтус» выполняется поэтапно. К каждому из них следует относиться ответственно, так как это повлияет на конечный результат работы.

  Подготовительные работы перед монтажом теплого плинтуса

  Подготовка включает в себя выбор наиболее подходящей системы теплого электрического или водяного плинтуса в зависимости от оптимально доступного источника энергии. Если выбран водяной плинтус, необходимо решить вопрос, как его подключить к котлу или центральному отоплению, а если электрический, следует обеспечить его безопасную подводку к бытовой розетке.

  Для того чтобы рассчитать нужное количество теплых плинтусов, стоит принимать во внимание общую мощность такой системы обогрева, учитывая при этом возможные тепловые потери для каждого из помещений, которые зависят от площади остекления, теплоизоляции стен, наружной температуры воздуха и прочего.

  Чем тепловые потери меньше, тем меньшая мощность потребуется для теплого плинтуса, а значит, и цена его будет ниже. В среднем для теплого электрического плинтуса на 10 м 2 площади помещения потребуется 0,5 КВт мощности обогревателя. Для водяного при такой же площади мощности понадобится в 2 раза больше.

  Особенности установки теплых плинтусов

  Перед установкой теплых плинтусов должен быть составлен план их монтажа. Изделия располагаются в один ряд на двух опорах на расстоянии 10 мм от поверхности пола и 15 мм от стены. Зазоры необходимы для организации конвекции тепла при работе отопительной системы во избежание ее перегрева.

  Вначале выполняется разметка уровня расположения плинтусов при помощи малярного шнура. Его оттиск даст линию, по которой следует монтировать приборы с учетом необходимых зазоров. По этой линии нужно приложить заднюю панель плинтуса к стене и выполнить разметку отверстий под сверления.

  После изготовления отверстий в них необходимо вставить пластиковые дюбели и закрепить в них шурупами панель плинтуса. Аналогичным образом устанавливаются все остальные модули. При этом следует строго придерживаться линии разметки.

  По завершении монтажа всех изделий надо установить на них питающие перемычки и выполнить заземление приборов. Подключать можно не более 17 модулей отопительной системы, которые имеют на шлейфе мощность 200 Вт. Это связано с ограниченным сечением кабеля в 2,5 мм 2 , который располагается внутри греющего элемента. Соединение всех модулей должно осуществляться последовательно.

  После подключения нужно закрыть их сверху крышками и установить шовные и боковые заглушки. Если фиксация крышки недостаточна, необходимо подогнуть снизу края тыльной стороны корпуса.

  Подключение терморегулятора системы

  Терморегулятор системы отопления устанавливается на внутренней стене напротив греющих элементов в удобном месте — например, возле блока розеток и выключателей. Это позволит ему не мешать установке оборудования, мебели и монтажу. Терморегулятор должен располагаться на высоте 1,2-1,5 м от пола и быть открытым для свободного доступа воздуха.

  Для установки прибора его заднюю панель следует приложить к стене и отметить для сверления отверстия под дюбели 6 мм. После их выполнения заднюю часть терморегулятора нужно надежно закрепить дюбелями и шурупами на стене.

  Важно знать, что этот прибор реагирует на температуру в комнате, поэтому его расстояние от нагревательных панелей должно превышать 2 м. После подключения терморегулятор следует закрыть крышкой и провести проверку температуры для срабатывания реле.

  Прокладка кабеля для системы «теплый плинтус»

  Она производится с соблюдением всех сечений кабеля, выбранного в соответствии с мощностью системы. Скрытая проводка выполняется при помощи специального канала, вырезанного в стене, а открытая — с использованием декоративных монтажных коробов. Ее подключение производят через терморегулятор или распределительную коробку.

  После подготовки места под проводку надо соединить кабель с теплым плинтусом. При этом рекомендуется использовать систему ДИФ УЗО. Следует выбрать провод нужной длины и закрепить его с обжимом в наконечниках, которые затем необходимо вставить в клеммную колодку и зажать с помощью отвертки. Идущие от панели два кабеля следует аналогично подсоединить с другой стороны колодки, которую после этого стоит зафиксировать на панели шурупами.

  После этого соединительные проводы нужно подключить к терморегулятору, а сам прибор — к сети. Схема подключения должна быть в паспорте на терморегулятор.

  После окончания монтажа теплых плинтусов готовую систему отопления рекомендуется протестировать. Для этого ее нужно включить, проверить работу автомата ДИФ УЗО тестовой кнопкой и выставить температуру. Терморегулятор следует проверить на идентичность температуры срабатывания его реле с температурой комнаты. Помните, что в любом случае температура плинтусов должна соответствовать данным паспорта производителя системы.

  Как установить теплый плинтус — смотрите на видео:

  Вот и все. Надеемся, что наша статья поможет вам установку теплого плинтуса в своем доме выполнить быстро и правильно. Удачи!

  Электрический теплый плинтус: как и когда его использовать?

  Пол

  Л юбая система отопления должна быстро и равномерно обогревать объем помещения. Привычные радиаторы справляются с этой задачей хуже всего, поэтому им на смену приходят альтернативные варианты расположения нагревательных элементов. Самый экономичный и простой с точки зрения монтажа – электрический теплый плинтус. Он удобнее теплого пола, теплых стен и потолка, так как его монтаж можно осуществить, не затрагивая и не разрушая существующую отделку. Принципы работы, преимущества и недостатки плинтусного отопления описаны в данном материале.

  Электрический теплый плинтус

  Видео: теплый плинтус

  Типы электрических плинтусов

  Теплый плинтус – это своего рода компактный радиатор, который имеет очень малые размеры и расположен по периметру комнаты. Так же как и классические радиаторы, плинтусные конструкции могут нагреваться при помощи электричества и обычной воды. Для водяных систем есть серьезные ограничения: длина контура не более 15 метров, отсутствие гидравлических ударов и необходимость проведения сложных предварительных расчетов.

  Конструкция водяного теплого плинтуса

  Все существующие виды электрических нагревателей не имеют ограничений по площади и объему помещения, легко монтируются и занимают крайне мало места при высокой эффективности. Наибольшее распространение получили два типа нагревателей – кабельный и инфракрасный.

  ТЭНы по периметру мансардного помещения, которые будут закрыты декоративными панелями

  Инфракрасный плинтус

  Компактный и экономичный инфракрасный электрический теплый плинтус – это малогабаритная конструкция, состоящая из корпуса, отражателя и нагревательного элемента. ИК-нагреватель представляет собой прибор, который преобразует электрическую энергию в тепловую. Ток от сети с напряжением 220 вольт подается на контакты из меди и посеребренных пластин. По этим биметаллическим электродам ток передается на карбоновые (выполненные из углеродистой пасты) полосы, которые преобразуют переменный электрический ток в инфракрасное излучение.

  Нагревательная лента, предназначенная для плинтусов

  ИК лучи, проходя сквозь пленку, в которую запаяны контакты, нагревают ее и предметы, с которыми она соприкасается. Таким образом пленка служит своеобразным теплообменником. Температура плавления пленки составляет не менее 210 градусов, а карбоновые контакты нагреваются не более чем на 50 градусов, поэтому ИК системы абсолютно безопасны с точки зрения защиты от пожаров.

  Устройство инфракрасной нагревательной пленки

  Чтобы инфракрасный обогрев был более эффективным, в качестве подложки под пленку используют фольгированные изоляционные материалы, которые отражают тепло в нужном направлении. ИК нагрев – самый экономичный с точки зрения энергопотребления, безопасен и прост в установке. Среди минусов – высокая цена самой пленки и необходимость использования терморегулятора.

  Инфракрасный теплый плинтус требует использования терморегулятора

  Статья по теме:

  Теплый пол под ламинат на деревянный пол. В отдельной публикации вы можете узнать, как монтируются теплые полы на деревянное основание и все нюансы монтажа.

  Кабельный нагреватель

  Главное требование к системам, применяемым в плинтусных конструкциях – малый размер. Нагревательный электрический кабель, который используется в большинстве систем подогрева, в этом случае – прекрасное решение. Основа такой системы – нагревательный кабель – гибкий провод в многослойной полимерной оплетке.

  Нагревательный кабель

  Ток, проходя через такой провод, нагревает внешний слой до заданной температуры. Максимальное значение заложено производителем и зависит от химического состава полимера, из которого изготовлен кабель. Терморегулятор может быть установлен и на меньшее значение.

  Применение нагревательного кабеля в плинтусном отоплении

  Нагревательный кабель может быть использован самостоятельно или в комбинации с металлическими пластинами, обеспечивающими лучший теплообмен. Первый вариант существенно проще и дешевле, однако его эффективность ниже из-за малой площади поверхности кабеля. Использование алюминиевого или медного теплообменника дороже на этапе монтажа, однако уже в первый отопительный сезон затраты окупаются ввиду существенной экономии электричества.

  Радиатор, нагреваемый пучком кабелей

  Как работает плинтусное отопление

  Расчеты показывают, что наиболее эффективными являются отопительные приборы, расположенные на полу, так как главную роль в любой системе играют вертикальные конвекционные потоки.

  Сравнение плинтусного отопления и обычных радиаторов

  Статья по теме:

  Какие лучше радиаторы отопления для квартиры? Подробная информация о видах и критериях выбора радиаторов в отдельной публикации нашего портала.

  Для использования плинтусов в качестве источников тепла нужно соблюдение трех важных условий:
  - отсутствие крупногабаритных предметов мебели, стоящих вплотную к стене и плинтусу, так как из-за них нарушается конфигурация восходящего теплого потока;
  - качественное утепление стен, без которого плинтусное отопление в принципе не может работать эффективно;
  - установка нагревательных элементов по всему периметру комнаты.
  Распределение тепла в объеме комнаты при использовании теплых плинтусов

  Электрический напольный теплый плинтус нагревает воздух, который проходит сквозь него. Внутри короба расположен нагреватель, а снизу и сверху имеются зазоры. Холодный воздух попадает в нижнюю щель, нагревается и затем восходящим потоком идет вдоль стен, прогревая их. От поверхности стен равномерно прогревается весь объем комнаты.

  Принцип работы теплого плинтуса

  Так как площадь поверхности теплоотдачи у любых плинтусных систем невелика, важно предусмотреть отражатели, которые крепятся на стене за нагревательным элементом, тем самым потери тепла сводятся к минимуму.

  Фольгированный отражатель

  Технология монтажа

  Установить теплый электрический плинтус своими руками гораздо проще, чем классический радиатор или системы теплого пола. Перед устройством плинтусной системы необходимо замерить периметр комнаты и определиться с мощностью приборов.

  Замер периметра помещения

  Для работы потребуется шуруповерт, строительный нож, рулетка, пассатижи и ножницы по металлу или электролобзик. Монтаж осуществляется после отделки и сводится к следующим пяти этапам:
  - установка нижнего направляющего профиля по всему периметру;
  Монтируем нижний направляющий профиль по периметру помещения
  - закрепление изолирующего фольгированного материала;
  Крепим к стене полосу теплоотражающего материала
  - установка верхнего профиля с креплениями;
  Крепление кронштейнов к верхнему профилю Рекомендуемое расстояние между кронштейнами 50 см Монтаж верхнего профиля к стене Прикручиваем кронштейны саморезами Используем специальные прокладки Готовая система крепления
  - монтаж нагревательного прибора – ИК-пленки, кабелей, ТЭНов и подключение их к сети;
  Монтаж нагревательных элементов
  - установка внешней декоративной панели.
  Монтаж декоративной панели

  Области применения

  Плинтусное отопление очень эффективно в многоквартирных домах, где стены хорошо утеплены, а также в общественных зданиях большой площади. В то время как радиаторы создают неуправляемые конвекционные потоки, а установка теплых полов обходится чрезмерно дорого, плинтусное отопления оказывается оптимальным вариантом. Неэффективны такие системы в тех домах, где отсутствует необходимое утепление стен, так как теплые восходящие потоки остывают раньше, чем успевают обогреть помещение.

  Видео: монтаж плинтусной системы электрообогрева
  Похожие записи:
