Технология забивки железобетонных свай

1. Область применения

1. 1 . Технологическая карта с о ставлена на производство работ по забивке составных железобетонных свай на объектах Главмо с строя.

1.2. В состав работ, рассматриваемых картой, входя т:

геодезическая разбивка осей и мест забивки свай;

погружение нижней сваи;

стыковка н ижней и верхней свай;

окончательное погружение соста в ной железобетонной сваи.

1. 3. Технологическая карта предназначена для составления прое к тов производства работ и с целью ознакомления р абочих и инженерно – технических работников с правилами производства работ.

1 .4. При привязке технологической карты к конкретному объекту и услов и ям строительства уточняются схемы производства работ, объемы работ , к алькуля ц ия затрат труда, средства механизации.

2. Назначение составных железобетонных свай

2.1. Составные железобетонные сваи применяют в тех случаях, когда использование свай длиной менее 12 м по грунтовым условиям невозможно.

2.2. Составные сваи применяются для устройства фундаментов жилых, гражданских и промышленных зданий и сооружений для условий г. Москвы.

2.3 . Составные сваи могут применяться во всех видах грунтов. Оп ира н ие свай, когда на глубине более 9 – 11 м залегают прослойки слабых грунтов, невозможно по условиям деформативно с ти.

2.4 Составные сваи предназначены для использования в фундаментах зданий и сооружений с передачей на них вертикальных сжимающих нагрузок.

2.5. Для работы на выдерживаю щ ие нагрузки составные сваи могут использоваться только в качестве анкерных при проведении статических испытаний.

Стыки составных свай также проверяются на выдерживающую нагрузку.

2.8. Составные сваи могут применяться как в виде висячих, так и в виде свай – стоек.

2.7. Применение составных железобетонных свай для фундаментов под оборудование с большими динамическими нагрузками не рекомендуетс я .

3. Испытание свай

3.1. Проверка несущей способности свай на стадии пробной бойки осу щ е ст в л яе т ся динамическими и статическими испытаниями.

3.2. Динамические испытания свай должны производиться молотом, отношение массы ударной части Q которого к массе сваи с наголовником q составляет Q / q ≥ 0,5.

Если указанное соотношение масс не соблюдается, рекомендуется н азначить статические испытания свай, а данные динамических испытан и й использовать только в к ачестве ко н трольных.

3 . 3. Пров ед ени е динамичес ки х испытаний составных свай долж н о бы т ь пр ед усмотре н о проектом посл е «отдыха», минимальная продолжительность которог о ( п. 6. 2 главы СНиП 11 -Б.5 -6 7) – 3 суток в песчаных грунтах, 6 суток – в гли н истых .

3.4. Определе н ие н есущей способности составных свай по результатам динам и чес ки х и спытаний производится по СНиП 11-Б.5-67 и «Указаниям по контр о лю за динамичес к ими испытаниями свай», выпущенным упра в лением «Моспроек т».

3.5. При строительстве уникальных зданий и сооружений, а также при кол и чест в е свай по д одним корпусом более 500 статические испытания состав н ых сва й обязательны.

Статические испытания проводятся в соответствии с ГОСТ 3688 -6 9 «Сваи и сваи-оболочки. Методы полевых ис п ытаний ».

3.6. Е сл и проект о м предусмотрены состав н ые сваи – стойки и погружение их производится легкими молотам и , в связи с чем нет уверенности, что они обеспечивают требуемое заглубление свай в слой крупнообломочного грунта, – несущая способность таких свай должна быть проверена статическими испытаниям и.

3.7. При проведении динамических испытаний свай рекомендуется ру к оводствоваться и разработками института «НИИМо сст рой» Главмо с строя (ВС Н 156 – 79).

4. Конструктивная схема составных свай

4.1. Составная свая состоит из элементов 2-х видов – н и жнего и в ерхнего. Номенклатура элементов составных свай приведена на листе 1.

4.2. Нижний элемент составной сваи ( СС Н) изготавливается с острием и имеет в верхней части закладную деталь для соединения. Верхний элемент составной сваи (ССВ) имеет анкерную деталь на нижнем конце для соединения.

4 . 3. Конструктивная схема стыка составной сваи при помощи сварки приведена на листе 1.

4.4. Защита элемента стыка выпол н яется:

к у збассла к ом за 2 раза при грунтах без агрессивного воздействия;

эпоксидной краской ЭФА Ж С (ВСН 007-67, ВНИИГ им. Б . Е. В е де неева, Ле н и н град, 1967) при грунтах с сильным агрессивным воздействием;

в соответствии со СНиП II-28-73 «Защита строительных конструкций от корроз и и» (допол н ительная глава 6 введена в действие с 1.1.76 г. Госстроем СССР, поста н овление № 57 от 17.4.75 г.) при грунтах со слабым и средним агресс и вным воздействием.

5. Организация и технология строительного процесса

5.1. Пр и п роизводстве работ по забивке составных железобето н ных свай н еобход и мо руководствоваться « Тех н ическими указаниями по применению составных железобетонных свай для условий г . М осквы» Мо с проекта- 1 (1978), СНиП III -9 -74 «Основания и фундаменты. Производство и приемка раб о т», технологичес к ой кар т ой треста Мо с орг ст ро й на забивку свай для домов повышенной этажности с проведением динамических и статических испытаний свай (арх. № 7935), ВСН -91 -74 , ВСН 157-79; ВСН 156-79; ВСН 1 24-76, разработан н ым НИИМо сст ро е м, СНиП III-4-80 «Тех н ика безопасности в строительстве» и друг и м и нормативными документами.

5 . 2. До начала работ по заби в ке свай должен быт ь составлен и согласован с заводом -и зготовителем график поставки комплектов свай на строитель ную пл оща д ку.

5. 3. Поставляемые на объект элементы составных свай должны им е ть сопроводи т ельну ю документа ц ию на каждую партию свай в со о тветств ии с требованиями ГОСТ 1 0628-63.

5.4. Склад и рован и е элементов свай по н о м ен к л атуре на стр ойпл о щ а дки должно производиться в штабел я . Эл е менты сва й в штабеле до пус к аетс я ук лад ы вать в два ряда по пять штук.

5.5. Для забивки состав н ых свай могут ис п ользоваться подвес н ые молоты, дизель-молоты (шта н г ов ые и трубчатые) и паровозду ш ные молот ы.

Рекоме н дуется пре и муществен н о п о пользовать штанговые дизель – молоты. Погружение соста в ных свай в ибропогружателями н е д о пускается.

5.6. После уст ан овк и сваи на точку забивки отклонение остр и я сваи от прое к тного положения в плане д олжно быть не б о лее 1 см. Копрова я стрела и свая должны быть п риведе н ы в вертикальное п оложение с соблюден и ем соосност и сваи и молота.

5.7 . Начало погружения ниж н его э лемента д о лжно производиться оди н очными ударами с небольшой в ысоты паде ни я ударн о й ча стью молота. Пр и этом особенн о строго необходимо следить за правил ь ным п о л ож е н и ем элемента ка к в плане, так и по вертикали . К полной забивке мо жн о п ерехо д ит ь только после того, как будет обеспечено погружение э лемента в за д анной точке и в заданном направлении.

5.8. В процессе забивки элементов сваи должно вестись наблюдение за соответствием скорости погружения хар акт еру грунтовых пластований. Быстрое погружение сваи, ког д а ее острие п рох о дит п л от н ы е сло и гру н т а, мо ж ет сви де тельство ват ь об ее изломе. В этом случае сл ед ует п р е крат и ть забивку и в ы звать пре д ста в ителя проектной орган и заци и для п рин я тия со о тветст в ующего решения.

5.9. Наращи в а н ие сва и и соедине н ие э леме н то в м ежду с о бой про и звод ит ся по мере погружения ка ж дого предыдущего элеме н та СС Н на в ы с оту 0 ,7 – 1 ,0 м от п о верхности гру н та. Соеди н ение н ижней и верх н ей свай производ я тс я посредств о м электродуговой сварки закладных деталей. Свар н ой стык соста в ной с в а и приведе н н а л и сте 1 .

5. 1 0. В пр о цессе забивки соста вн ых свай особое внима ни е должно быть уделено техн и ческому состоянию м олота, так как для п е редачи на сваю в с ей энергии удара продольные оси ударной част и молота и элемента сва й дол жн ы совпадать, т.е. удар д ол жен быть центральным.

5. 1 1. В случае, если п р и заб и вке составной сваи нижни й элемент от к лонился от проект н ого положения, необходимо:

чтобы ось молота со в пала с осью с в аи , е сли п оз в о л яет конструк ци я стрелы в соответствии с наклоном сваи;

л и бо передвинуть копер и прод о лжать забив к у сваи в данном положении.

5. 1 2. Число забивных свай , имею щ их та н г е нс угла наклона продольной о си и вертикали (1/ 1 00), не должно превы ш ать 25 % от общего количества сва й п од здание или сооруже н ие.

Если сваи, погруженные с н аклоном в одну сторону, расположены в свайном поле группами, не о бх о димо забить до п олнит е льные с в аи. При распол о жении в отдель н ых местах свай с н аклоно м дополн и тельные меры по усилению свай н ого поля н е требуются .

Если с в аи при о д н оряд н ом рас по ложен и и погруже н ы по всему ряду или частично с на к ло н ом в одну сторону, необход и мо заб и ть дополнитель н ые с в аи по второму ряду в направлении, противопол о жном отклонявшемуся ряду свай, с таким расчетом, чт о бы доп о лнительными с в ая м и создавалось ш ахматное расположение свай.

5.13. Применение ка ких -либо п роклад ок в сты к ах составных свай, как правило, не допус к ается.

5.14. При погру ж ени и с о ставных свай в сложных и н женерно-геолог и ч е ских условиях (наличие п р о сл о е к п лотного п еска толщиной от 2 до 10 м ) , к огда невозможно погрузить состав ны е сваи за требуемую глубину имею щ имся оборудованием, могут быть пр е дусмотре н ы следую щи е меры, обл е гчаю щ ие погружен ие сва й:

пр и м ен е ни е боле е тяжелого молота,

погружени е свай с лидерн ым бурен и ем.

5. 15. При по гр ужении соста вн ых свай в зимнее время слой промерзшего гру н та в точке засып ки д олж е н быть пройде н пр о бо й ник о м, бурен и ем.

При глубине п ромерзания более 0,3 м р е комендуется производ и ть и ли отт аи в ание грунта в местах за б ивки прогре в о м с помощью ТЭНов , или пробивку лид и рующих о т вер с т и й специальной желонкой к онструкци и СУ-24 Г ла вмос ст роя, или бурение ямобуром.

5. 16 . Забивка железобетонных сост а вных свай – стоек, прорезающих толщи н у слабы х гру н тов и опирающихся на скалу, долж н а произво д иться с о с торож нос ть ю во избе ж а н ие разрушения с в ай. При резком и внезапном уменьшении от к а зо в следует прекратить бойку, если по данным проекта острие свая близко к кр ов ле с к алы.

5. 1 7 . Погружение состав н ых железобето н ных свай с лидерн ы м бурением необходимо выполнять в следующей последовательности.

С помощью буров вра щ ательного дв и жения (ямобура и других с п е ц иальн ы х уста н ово к ) устраивается с к важина глубиной и диаме т ром в строгом соответствии с рекоменда ц иями проекта.

Устанавливается элемент н и жней составной сваи в скважину сваебойным агрегатом (или кра н ом), при необходимости проводится его добив к а на высоту 0,7 – 1,0 м от поверхности грунта.

Производится соединение элементов нижней (погруженной) и верхней составной сваи на сварке.

При соединении в ерхний элемент сваи удерживается копром.

По окончан и и работ по устройству стыка свай произ в одится полное погружение составн о й сваи на проектную отметку.

Далее работы вы п олняются в той же последовательности.

Схемы орга н иза ц ии работ по погружению составных железобетонных свай приведены на листах 2 – 7.

5.18. В процессе погружен и я составных свай необход и мо вести журнал забивки свай (приложение 1).

5.19. Приемка погруженных составных свай должна произ в одиться на о с нован и и:

проекта свайных фундаменто в ;

р а боч их чертежей элементов составны х свай;

паспортов на изготовление элементо в состав н ых свай;

актов геодезической разбивки свайных фундаментов;

исполнительных планов заб и вки свай;

журнала забивки св а й.

5 .2 0. Отк лонения составных свай от проектного п о ложения в плане не долж н ы превышать п риведенных в С Н иП III -9-74 «Основания и фундаме н ты. Правила пр о изводства и приемки работ».

5 . 2 1 . Пр и емка фундамента на составных сваях оформляется актом, в котором долж н ы быть указаны все дефекты , выя в ленные в процессе приемки, и срок их устранения и дана оценка качества работ.

5. 22. Забив к а составных же л езобетонных свай в ыпол н яется составом звена , п р и веденным в графике выполне н ия работ (приложе н ие 2).

5.23. Калькуля ц ия трудовых затрат приведена в приложении 3.

5. 24. Операционный контроль качества работ по забивке составных железоб е то н ных свай выполняется в соответствии с требовани я ми СНиП III – 1- 76 «Орга н иза ц и я строительного производства », СНиП III – 9-74 « Основания и фундаменты», ин струкции С Н 47-74 и др. нормат и вных документов.

С х ема операционн о го контроля приведена в приложении 4.

5 . 25. При произво д стве работ следует строго соблюдать п р авила по технике безопасност и согласно СНиП III-4-80, системе стандартов безопасности труд а (ССБТ) и « Прав и лам устройст в а и безопасной эксплуатаци я грузоподъемных машин».

Технология забивки свай

Применение технологии забивных свай позволяет проектировать надежные фундаменты при слабой почве. Ж/б сваи, заглубленные ниже уровня промерзания, принимают на себя нагрузки от веса постройки и равномерно распределяют ее на плотный пласт почвы, расположенный на существенной глубине. Для строительства забивных свайных фундаментов применяются опоры стандартных типоразмеров, изготовленные в соответствии с ГОСТ 19804.4-78. Строительные работы выполняются согласно СП 24.13330.2011 и СНиП 2.02.03-85.

Схема забивки свай

Расположение опорных столбов определяется в ходе проектирования будущей постройки с учетом целого ряда факторов. Главные из них — это результаты геологического исследования почвы, особенности климата, плотность застройки, расположение подземных коммуникаций, наличие подъездных путей для спецтехники.

Как правило, в гражданском и промышленном строительстве применяются следующие схемы забивания свайных столбов:

• Куст. Кустовой способ установки свай используется как основание для углов, а также в качестве основания для возведения колонн, пилонов.
• Лента. Свайно-ленточные фундаменты с линейным расположением опорных элементов по периметру постройки используются для возведения легких сооружений.
• Свайное поле. В этом случае опорные столбы устанавливаются как отдельностоящие элементы на углах постройки, а также равномерно распределяются по всей площади фундамента.

Сама забивка опорных элементов и движение спецтехники по стройплощадке может осуществляться по одной из трех схем:

а) Рядовая схема. Это наиболее простая схема установки опорных столбов, которая подходит для строительства на песчаных и гравелистых почвах, на участках с несвязными грунтами. В других случаях монтаж колонн по этой схеме может вызвать усадку почвы.

б) Секционная схема. Такой способ установки ж/б свай применяется для возведения зданий и сооружений на участках с плотной стабильной почвой.

в и г) Спиральная схема представлена в двух вариантах. В первом случае монтаж выполняют из середины свайного поля, во втором — от края. Первая схема забивки рекомендована для участков с плотной почвой, вторая — с нормальной. К плюсам данной технологии можно отнести равномерное перераспределение нагрузки на грунт, что впоследствии позволяет исключить ее подвижки.

Наличие технологической карты (схемы забивки) дает возможность максимально эффективно организовать работу спецтехники и бригады строителей. Такой подход позволяет выполнить все операции быстро и четко, минимизировать затрачиваемое время и средства.

Способы забивки

Процесс забивки свай предполагает вертикальное погружение опорных столбов на проектную глубину. Для монтажа свайных элементов применяется несколько способов монтажа — ударное погружение, вдавливание, вибровдавливание, способ лидерного бурения.

Способ монтажа подбирается для каждого проекта с учетом:

• Характеристик грунта. Для выбора технологии погружения опор определяющим фактором является состав и плотность почвы. Эти же параметры влияют на скорость погружения свайных опор.
• Планировки участка. Некоторые из этих способов забивания опорных столбов не могут применяться в условиях плотной городской постройки, при наличии сложного рельефа, а также прохождения подземных коммуникаций в непосредственной близости от участка застройки.
• Типа свай. Забивные, вдавливаемые и другие виды ж/б опор отличаются длиной, размером поперечного сечения, стойкостью оголовка.

Типы забивных свай

Для устройства свайных фундаментов используются опорные элементы, отлитые из бетона, усиленные пространственным армокаркасом. Как правило, железобетонные изделия изготавливаются с квадратным сечением размером от 150х150 мм до 400х400 мм. Цельные опоры производятся длиной от 3 до 7 м, длина составных колонн может достигать 28 м.

Технология ударной забивки свай

Забивка свай — это самый распространенный способ установки свайных фундаментов. Технология забивки опорных колонн считается самой продуктивной. Погружение опор с помощью спецтехники позволяет за одну рабочую смену установить до 40 элементов.

Забивка опор выполняется с помощью:

• дизельного, механического, паровоздушного или гидравлического молота;
• копера для забивки железобетонных столбов.

Эффективность этого метода обеспечивается за счет действия энергии двух видов — ударной, которая передается на столб от веса молота, и взрывной, образующейся при сгорании топливной смеси.

Ударный способ имеет некоторые ограничения по применению в условиях плотной застройки. Дело в том, что динамическая нагрузка, которая прикладывается к оголовку свайной опоры, вызывает сильную почвенную вибрацию.Такие нагрузки оказывают негативное воздействие на здания и сооружения, которые располагаются рядом со стройплощадкой.

Последовательность установки свайных опор:

1. Подготовка. С участка убирают и вывозят строительный мусор, подготавливают подъездные пути.
2. Разметка участка. Стройплощадку размечают в соответствии с утвержденной схемой, отмечают периметр фундамента и точки установки каждой опоры, по отметкам делают неглубокие лунки.
3. Доставка материалов. На объект доставляют и складируют ж/б столбы, оголовки, материалы для монтажа обвязочного пояса.
4. Подготовка к забиванию. Выполняется строповка опоры за монтажные петли. Сваебойная установка поднимает столб вертикально и направляет его в подготовленную лунку.
5. Забивание опор. Проверяют вертикальность опоры, выполняют ее погружение в грунт серией ударов молота на проектную глубину.

Глубина погружения свай определяется по результатам расчетов и отражается в проектной документации. Однако, как показывает практика, опора может остановиться, не достигнув заданной глубины или напротив, уйти ниже проектной отметки. Тот случай, когда элемент фундамента останавливается выше уровня, указанного в проекте, называется «отказом грунта». Чтобы убедиться, что опора достигла «отказа», выполняют ряд контрольных ударов при ударной технологии или увеличивают время давления прессом на оголовок при применении вдавливающей технологии. Если воздействие на опорный элемент не приводит к его продвижению, работу останавливают и приступают к монтажу следующей опоры.

Важный момент! Чтобы исключить «ложный отказ», когда опора перестает погружаться из-за перегрева, выполняется дозабивание столбов после четырехдневного перерыва.

Технология с вдавливанием

Вдавливающая технология основана на воздействии на опорные столбы статической нагрузки. Отсутствие шума и почвенной вибрации позволяет без ограничений использовать этот способ на всех видах грунта при любой плотности застройки.

Погружение опоры осуществляется за счет длительного воздействия вертикальной нагрузки. Сила давления увеличивается до того момента, пока свая не достигнет заданной глубины.

Технология вибровдавливания

Этот способ соединяет в себе особенности двух предыдущих технологий. После установки опоры в вертикальное положение, к ее верхней части прикладывается вибронагрузка низкой амплитуды. Такое воздействие позволяет снизить плотность грунта, благодаря чему опора постепенно погружается в почву. Применение данной технологии обеспечивает устойчивость свайного фундамента на участке с несвязной почвой.

Технология лидерного бурения

Погружение свай по технологии лидерного бурения заключается в предварительном бурении скважин. Диаметр скважины должен быть не больше 70% от диаметра самой опоры, а глубина — на 1 м меньше глубины погружения. Опору заглубляют в подготовленную скважину способом забивки или вдавливания. В процессе погружения свая раздвигает стенки скважины, создавая вокруг себя плотную оболочку. Этот способ отличается:

• отсутствием шума и вибраций — при вдавливании опор;
• скоростью монтажа — при использовании сваебойной установки.

Заключение

Технологии ударного и безударного погружения свайных опор позволяет возводить здания и сооружения на участках со сложным рельефом и проблемным грунтом. При условии точных расчетов и безошибочного монтажа, фундаменты на сваях способны выдерживать значительные вертикальные нагрузки, а также нагрузки, возникающие в результате сезонных подвижек почвы.

Погружение железобетонных свай

В данной статье будут рассмотрены технологии погружения железобетонных свай. Вы узнаете, как выполняется погружение свай методом ударной забивки, статического вдавливания и вибрационных воздействий. Также будет приведена последовательность выполнения работ по обустройству лидерных скважин и созданию буронабивных свай.

Свайный фундамент особенно необходим там, где состояние грунтов не позволяет выстроить надежное основание под здание другими способами. Сваи позволяют передать нагрузку от строения на более твердый грунт, находящийся на значительной глубине.

Наша компания осуществляет погружение железобетонных свай на любом участке, даже если он находится в районе с плотной застройкой и имеет различные геологические характеристики грунта (кроме скального).

Технология забивки железобетонных свай

В принципе, сама технология забивки железобетонных свай уже многие годы остается неизменной. За эти годы накоплен большой опыт производства свайных работ, и настоящие профессионалы знают его до тонкостей.

Основными мероприятиями, отражающими весь технологический процесс, являются:

на место производства работ и их складирование. Сваи поставляются на объект в низкорамных полуприцепах, в которых они укладываются в 2-3 яруса. Во избежание сдвигов укладка закрепляется боковыми и продольными упорами и фиксируется с помощью стальных тросов. Между ярусами свай располагаются деревянные прокладки, которые гасят вибрации, возникающие во время транспортировки. Для разгрузки и складирования железобетонных конструкций на объекте задействуются стреловые краны соответствующей грузоподъемности.
• Составление плана производства работ: устанавливаются пути передвижения копровых установок по строительной площадке. Подбираются места обустройства расходных складов свай, они должны находиться в зоне досягаемости копровой установки, чтобы сваебой с помощью лебедки имел возможность подтянуть ЖБ сваю к месту забивки; Устанавливаются пути передвижения копровых установок по строительной площадке. Подбираются места обустройства расходных складов свай, они должны находиться в зоне досягаемости копровой установки, чтобы сваебой с помощью лебедки имел возможность подтянуть ЖБ сваю к месту забивки;
• Доставка и монтаж необходимого сваебойного оборудования (если Вы заказываете погружение свай у нас – этот пункт сводится к прибытию на место мобильной сваебойной установки). Колесные сваебойные машины (УСА, БМ-811) перебазируются на место строительства своим ходом, транспортировка гусеничных осуществляется с помощью тягачей, оборудованных траловыми прицепами.Колесные сваебойные машины (УСА, БМ-811) перебазируются на место строительства своим ходом, транспортировка гусеничных осуществляется с помощью тягачей, оборудованных траловыми прицепами.

Рис: Перевозка гусеничного сваебоя

• Разработка очередности забивки свай и схемы передвижения сваебойной установки. Схема забивки ЖБ свай подбирается на основе проектного плана свайного поля и характеристик почвы на территории объекта. В несвязном грунте применяется рядовая последовательность, при которой копр по очереди забивает все ряды свайного поля. В глинистой и суглинистой почве средней плотности реализуется спиральная схема, в высокоплотном грунте – секционная;
• Планировка строительной площадки (если это необходимо). Вертикальная планировка площадки предусматривает обустройство котлована на указанную в проекте глубину. Для его создания привлекаются гусеничные экскаваторы и грузовые машины для перевозки выработанной почвы. Также может использоваться грейдер, в таком случае извлекаемый грунт экскаватор выгружает на бровке котлована, после чего почва передвигается грейдером на место складирования, откуда разгружается по грузовикам для дальнейшей транспортировки. Разработка котлована проводится последовательно, ярусами глубиной в 1-1.5 метра;

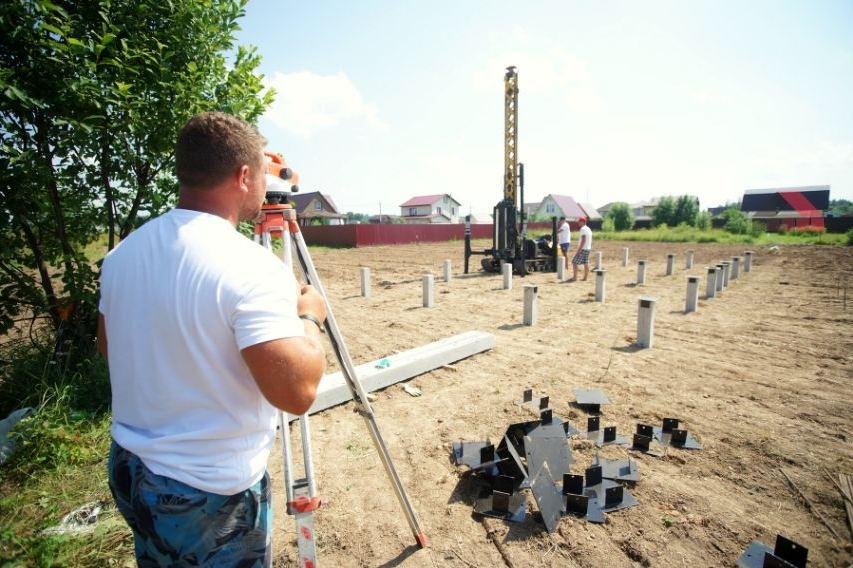

• Разбивка осей свайных рядов с применением геодезических приборов. Также размечаются базисные оси свайного поля (его крайние контуры) и нулевой уровень погружения свай (высота расположения их голов над почвой). Для выполнения разметочных работ используются обносные доски, между которыми натягивается мягкая проволока либо бечевка;

Рис: Схема разбивки свайного поля

• Осуществление пробной забивки. Пробная забивка свай необходима для выявления высокоплотных глубинных слоев грунта, которые могут стать помехой для реализации метода забивки. При их обнаружении принимается решение о выполнении последующих свайных работ с применением технологии лидерного бурения. Пробные сваи забиваются в количестве 4-6 штук на противоположных участках и в центре свайного поля.
• Последовательная забивка свай.

Смотрите так же:

• На стволе сваи с шагом в 1 метр с помощью краски наносятся размерные отметки, по которым инженеры визуально определяют уровень погружения конструкции;
• Находящаяся на расходном складе свая зацепляется с помощью лебедки копровой установки (на самой свае расположены монтажные петли под грузовой крюк), после чего копр подтягивает столб к месту погружения;

Рис: Схема строповки свай

• Выполняется строповка сваи. Конструкция фиксируется за верхнюю монтажную петлю с помощью карабина лебедки стрелового крана, дополнительно закрепляясь скобой страховочного стропа в нижней части;
• Свая поднимается в воздух, перемещается в вертикальное положение и упирается острием грунт, после чего ее верхняя часть подводится под наголовник дизельного молота;
• Молот опускается по копровой мачте и фиксируется на свае, производится корректировка положения столба и сопоставление его вертикальной оси с осью ударной части дизель-молота;
• Оператор копрой установки запускает дизель-молот. До тех пор, пока столб не погрузится в почву на глубину 1.5-2 метров, молот наносит удары с амплитудой движения в 30-40 сантиметров с мощностью в 25-30% от максимальной. Такие удары выполняют направляющую функцию;

Рис: Установка сваи в исходное положение

• Далее дизель-молот начинает работать на полной мощности, осуществляется погружение сваи до наступления рассчитанного в проекте отказа. Во время забивки постоянно проверяется вертикальность вхождения столба в грунт, при выявления отклонений от вертикальной оси его положение корректируется с помощью оттяжки тросом либо боковых упоров.

Важно! Если проектный отказ сваи не удается получить с первого раза (причиной тому может стать чрезмерное уплотнение грунта), столб оставляется на 3-7 дневной “отдых”, в процессе которого грунт под острием разуплотняется, после чего свая добивается повторно.

Рис: Забивка железобетонных свай

Методы погружения свай

• Ударный – наиболее широко применяемый в строительстве.

По ударной технологии могут погружаться сваи всех сечений (квадратные, круглые и прямоугольные). Наибольший возможный вес погружаемой конструкции зависит от массы ударного бойка сваебоного молота: если забивка происходит в плотной почве, масса ударного бойка молота должна соответствовать 1.5 массы сваи, в среднеплотной почве – 1.25.

Рис: Забивка свай штанговым дизельмолотом

Технологические особенности ударной забивки при использовании дизельных и гидравлических молотов отличаются. При погружении свай дизель-молотами на столб передается не только ударная энергия от падающего бойка, но и взрывная энергия от детонации воздушно-топливной смеси в камере сгорания, расположенной на шаботе (неподвижно зафиксированной на свае части молота).

Часть ударной энергии используется для подкидывания ударной части в верхнее положение, после чего боек падает повторно, еще часть – передается на ствол сваи.

Рис: Забивка свай гидравлическим молотом

Особенности конструкции гидромолотов позволяют контролировать как падение, так и поднятие ударного бойка, что делает технологию забивки более эффективной – оператор может точно задать требуемую амплитуду движения и энергию удара молота. Это позволяет подобрать оптимальный режим ударной забивки сваи исходя из конкретного типа грунта.

• Вибрационный метод погружения свай.

При этом в самом грунте из-за вибраций нарушаются структурные связи, он разуплотняется и железобетонная конструкция под собственным весом и массой вибропогружателя опускается в почву.

Рис: Вибропогружение стальной трубчатой сваи

• Частоты колебаний, которые вырабатывает вибропогружатель. Она может варьироваться в пределах от 400 до 2600 колебаний в минуту;
• Веса вибропогружателя;
• Веса самой сваи.

Важно! Вибрационный метод менее продуктивен, чем ударная забивка, однако в некоторых случаях он является единственно возможной технологией погружения. Поскольку забивка свай в черте плотной городской застройки не допускается из-за деструктивных воздействий на фундаменты уже существующих зданий.

• Метод вдавливания.

Важно! Данная технология считается наиболее прогрессивной, она обладает высокой эффективностью в любых типах грунтов, при этом вдавливание свай не сопровождается негативными воздействиями на фундаменты близстоящих сооружений.

Рис: Установка для вдавливания железобетонных свай

• Свая устанавливается в технологическом отверстии СВУ (сваевдавливающей установки) и фиксируется в нем с помощью гидравлических цилиндров;
• После того как цилиндры зажимают сваю они начинают двигаться вниз (величина их передвижения зависит от характеристик СВУ, стандартный ход – 1 м.), после первого цикла вдавливания узел разжимается и поднимается в первоначальное положение, после чего вновь сжимает сваю и операция выполняется повторно.

Метод погружения с производством лидерного бурения

Необходимость использования лидерного бурения возникает в случае невозможности погружения свай обычными методами из-за высокой плотности грунта, наличия глубинной песчаной прослойки либо при проблемах с вертикальным позиционированием погружаемой сваи (в таких ситуациях лидерная скважина выполняет направляющую функцию).

Рис: Лидерное бурение при погружении ЖБ свай

Важно! Лидерное бурение позволяет реализовывать метод ударного погружения вблизи существующей застройки, поскольку при забивке столбов в скважины значительно уменьшается динамическая нагрузка, которая через почву передается на основания зданий.

Устройство буронабивных свай.

• С помощью установки шнекового бурения создается скважина проектной глубины. Бурение ведется под защитой обсадных труб, которые препятствуют осыпанию почвы и заполнению скважины грунтовыми водами;
• В скважину устанавливается арматурный каркас цилиндрической формы;
• Производится закачивание бетонной смеси в скважину, по мере ее заполнения изымается обсадная труба.

Важно! Единственным недостатком данного метода является необходимость выжидать время, необходимое для отвердевания бетона (свыше 28 дней), тогда как на фундаменте из забивных ЖБ свай можно начинать строить сразу же после его обустройства.

• комплексные (сочетающие различные методы погружения свай)

Наша компания погружает железобетонные сваи 300х300 мм. длинной до 12 метров и 350х350 мм длинной до 8 м . ударным способом или с производством лидерного бурения (там, где обычный ударный метод невозможен из-за близости других строений). Свяжитесь с нами и получите грамотную консультацию: Контакты.

Ударный метод забивки железобетонных свай

Для применения ударного метода нужна копровая установка, оборудованная специальным молотом. Сама установка необходима для подъема и установки сваи в нужном месте. Для этого копровая установка имеет мачту. Молот же осуществляет непосредственную забивку свай. Для этого применяются различные молоты:

• дизель-молот – наиболее распространенный вид молотов
• механический молот (на сегодняшний день безнадежно устарел)
• паровоздушный (так же редко применяется в современном строительстве)
• гидравлический (наиболее мощный молот, применяемый на копровых установках на гусеничном ходу при крупномасштабном и многоэтажном строительстве)

Заказать погружение железобетонных свай

Наша компания использует мощный дизель-молот, установленный на автомобильную копровую установку с поворотной платформой, что позволяет погружать 16 свай, длиной до 12 метров с одного места. Таким образом, наша бригада может за один день погрузить до 30 железобетонных свай, что подтверждает высокую эффективность применяемого нами оборудования.

Благодаря профессионализму наших сотрудников и мобильности нашей техники, забивка необходимого количества свай производится в самые короткие сроки. Обращайтесь, мы будем рады Вам помочь в Контакты либо заполнив форму ниже:

Технология забивки железобетонных свай

Одним из наиболее надежных оснований, которые возможны при слабой почве, считается свайный фундамент. Железобетонные сваи позволяют передать нагрузку построенного здания на более плотный грунт, расположенный на существенной глубине.

Регламент забивки свай – нормативная документация

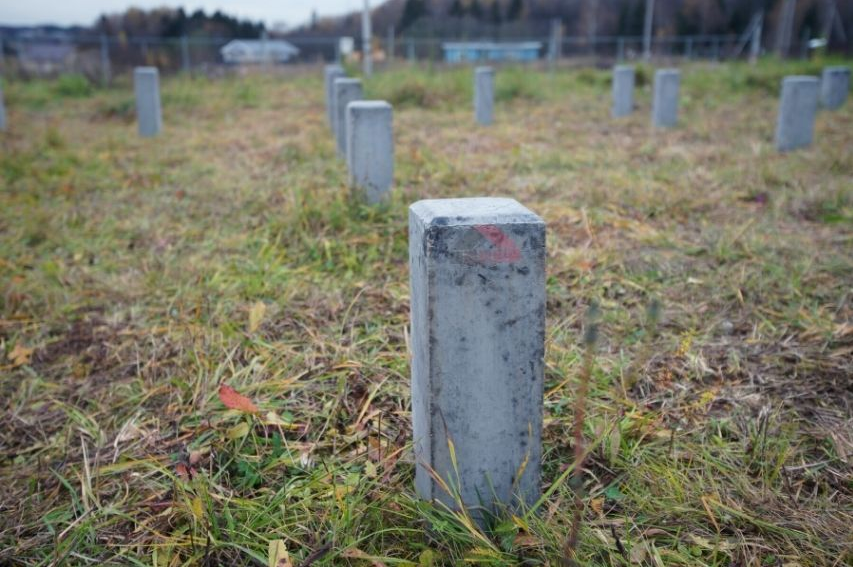

Забивка ж/б свай – свайное поле

Следует понимать, что забивка железобетонных свай, является трудоемким процессом, требует привлечения специальной техники и регламентируется целым рядом нормативных документов (ГОСТ, СНиП, ТУ, Типовые строительные серии, инструкции и распоряжения). Перечень основных нормативов позволяет понять, насколько сложной является эта работа.

Детальные сведения можно почерпнуть из указанных документов, однако для понимания процесса приведем краткую информацию.

Схема забивки свай

Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта www.moydomik.net

В частном и промышленном строительстве используются следующие схемы установки свай:

• свайный куст (в частном строительстве под колонны, в углах и т.п.);
• свайная лента (в частном строительстве и для линейных сооружений);
• свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).

Согласно СНиП сваи могут быть установлены по одной из трёх схем:

• рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.

Примечание. Обязательным условием для применения рядовой схемы является наличие несвязанных грунтов. В противном случае, может возникнуть усадка почвы.

• секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.

• спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.

Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.

Схема забивки свай (технологическая карта)

Технология забивки свай

Забивка жб свай предполагает решение многих вопросов, и выбор схемы только один из них. Второй важный выбор – это решение о том, какая технология забивки железобетонных свай будет использована. Технология определяет то, как забивают сваи, и то, чем забивают сваи под фундамент.

Выбор способа основывается на учёте трёх факторов:

• почва. Каждая технология имеет свои особенности, которые лучше раскрываются на определенном типе почвы. В частности, речь идет о скорости забивания сваи;
• место. Некоторые методы не могут быть применены в условиях городской застройки, неровного рельефа участка, наличия подземных коммуникаций и т.п.;
• свая. Непосредственно её длина, поперечное сечение, стойкость оголовка.

В настоящее время получили признание технологии забивки свай, которые приведены в таблице в порядке убывания популярности:

№	Технология	Характеристика	Оборудование
1	Ударная	Динамическая нагрузка	Молот, копер
2	Вдавливающая	Статическая нагрузка	Пресс
3	Вибровдавливающая	Динамическая и статическая нагрузка	Вибровдавливатель
4	Лидерная скважина	Динамическая или статическая нагрузка	Предварительное обустройство лидерной скважины, инструмент согласно выбранной технологии
5	Размягченный грунт	Динамическая и статическая нагрузка	Водопровод, гидромолот
6	Электроосмос	Электрический ток	Свая выполняет функцию катода

Краткий обзор всех вариантов, приведённых в таблице.

1. Ударная технология забивки свай

Считается самой продуктивной. Позволяет забить до 40 свай за одну смену. Суть состоит в том, что для погружения сваи на оголовок воздействуют, используя сваебойные установки (приспособления).

• молот для забивки свай. Молот может быть дизельный, механический, паровоздушный, гидравлический. Характеристики в таблице:

Самыми востребованными считаются дизель-молоты. Характеристики в таблице:

• копер для забивки свай. Задача копера правильно установить сваю в грунте.

Продуктивность ударного метода обеспечивается действием энергии двух видов: ударная (передается на сваю от веса молота) и взрывная (за счет сгорания топливной смеси).

Метод имеет ограничения, которые связаны с тем, что динамическая нагрузка, прикладываемая к оголовку сваи, вызывает сильную вибрацию. Это усложняет использование технологии в условиях плотной застройки или ветхих зданий, представляющих собой культурную или историческую ценность.

Как забивают сваи по ударной технологии:

• полная забивка сваи. Мощность ударов составляет 100% от мощности оборудования;
• установка сваи и контроль отклонения от вертикальной оси;
• копер с помощью лебедки поднимает сваю и подает её на сваебойную установку;
• выполняется строповка сваи и поднятие;
• работа молота. Мощность первых ударов составляет 1/3 от мощности оборудования;
• отказ или достижение проектной глубины.

2. Вдавливающая технология забивки свай

Относится к разряду наиболее прогрессивных, поскольку в основе метода лежит статическая нагрузка. Вдавливающий метод можно использовать на любой почве в условиях застройки любой плотности.

Суть технологии в том, что на сваю постоянно приходится вертикальная нагрузка. Сила ее воздействия увеличивается до момента достижения проектной глубины или отказа грунта.

3. Вибровдавливающая технология забивки свай

Технология, соединяющая в себе особенности двух предыдущих. В случае её применения, на оголовок сваи действует вибропогружатель, который оказывает динамическую нагрузку низкой амплитуды. Таким образом, свая слегка вибрирует. За счет этого снижается плотность грунта, и свая от статической нагрузки постепенно погружается на заданную глубину. Метод оправдан для применения в несвязной почве.

4. Технология забивки свай «Лидерная скважина»

Технология лидерного бурения является отличной альтернативой остальным при условии, что работы ведутся в плотной почве. Особенность метода в создании скважины, диаметром 70% от диаметра ствола сваи и глубиной на 1 метр меньше длины сваи. В лидерную скважину затем будут погружены железобетонные сваи, которые в процессе забивания раздвинут и без того плотный грунт. За счет этого будет достигнута необходимая прочность установки сваи.

Технология отличается отсутствием шума и вибраций (при использовании пресса) и высокой производительностью (при использовании ударных инструментов).

5. Технология забивки свай «Размягченный грунт»

Суть метода в изменении характеристик почвы. Отмечено, что грунт, содержащий значительное количество воды, имеет меньшую сопротивляемость к нагрузкам.

Таким образом, в основе технологии положен принцип размывания (размягчения) воды. Для этого на пятку сваи одевается насадка, подающая воду под давлением. Почва меняет свою структуру, и свая заходит легко. При этом, последние 1,5-2 метра дистанции сваю следует забивать в грунт молотом.

6. Технология забивки свай «Электроосмос»

В основе использования технологии лежит применение электрического тока, который подается через сваю. От тока глинистые грунты размягчаются, и свая проще заходит в грунт.

Процесс забивки ж/б свай – этапы

Если рассматривать полный процесс погружения свай, то его можно описать несколькими последовательными этапами:

1. доставка. Железобетонные сваи достаточно тяжелые изделия, которые нужно привезти, выгрузить и расположить на строительном участке так, чтобы минимизировать их перемещения в процессе забивки;
2. разработка плана работ. С учетом места расположения сваи и проекта работы, разрабатывается маршрут движения копера и молота по участку;
3. подготовка участка. В частности: вывоз мусора, удаление деревьев, выравнивание (если предполагается) и т.п. В некоторых случаях перед установкой свай выполняется рытье котлована;
4. разметка места установки свай;
5. нанесение разметки на сваю. Разметка наносится яркой краской с шагом в 1000 мм. Наличие меток позволяет контролировать степень и скорость заглубления сваи в почву;
6. настройка оборудования;
7. забивка свай выбранной технологией.

Примечание. В ходе монтажа каждой сваи выполняется контроль уровня ее отклонения от вертикальной оси. Допустимые отклонения содержатся в документе («Контроль качества возведения фундаментов из забивных и буронабивных свай»).

Отказ сваи при забивке

Глубина погружения сваи определяется расчетным методом и отражается в проекте. Однако на практике свая может не достигнуть расчетной глубины или уйти ниже заданной отметки.

Случай, когда свая больше не погружается в результате прикладываемого к ней усилия называется «отказ грунта» или «отказ сваи».

Расчет точки отказа можно выполнить по формуле:

Убедиться, что свая точно достигла «отказа» выполняется ряд ударов (при ударной технологии) или увеличивается время, в течение которого к оголовку сваи прилагается усилие (при вдавливающей технологии). Эти удары, не приводящие к продвижению сваи в почву, называются «залог».

Есть еще один термин, описывающий случай, когда свая не погружается из-за перегрева – «ложный отказ». В этом случае работы приостанавливаются на время, достаточное для остывания наконечника сваи, находящегося в грунте.

Примечание. При отсутствии отказа по достижению проектной глубины сваи дозабиваются после четырехдневного перерыва. Если отказ не достигнут – следует искать причины и менять порядок проведения забивки, чтобы исключить снижение проектной несущей способности конкретной сваи.

Забивка свай своими руками

Несмотря на то, что забивка железобетонных свай в основном требует привлечения специализированного оборудования, её вполне реально реализовать самостоятельно. Рассмотрим, как забить сваи вручную, с той оговоркой, что свая имеет приемлемые для работы габариты.

Установка свай своими руками выполняется по ударной технологии. Для организации динамической нагрузки нужно собрать треногу, подвесить на нее несколько бетонных блоков (служат противовесом) и молот. Молот поднимается тросами на максимальную высоту и фиксируется. После того как установлена свая, молот отпускается, и свая забивается в почву. Процедура повторятся до достижения необходимой глубины.

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

• грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
• место расположения строительства. Чем дальше от места расположения техники, тем дороже;
• объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

94. Технология погружения забивных свай.

Забивные сваи изготавливают на поверхности земли, а затем погружают в грунт в вертикальном или наклонном положении. Существует несколько методов погружения забивных свай.

Ударный метод. Этот метод основан на использовании энергии удара, под действием которого свая нижним концом (заостренной частью) внедряется в грунт. По мере погружения она смещает частицы грунта в стороны, частично вниз и частично вверх. В результате погружения свая вытесняет объем грунта и таким образом дополнительно уплотняется грунтовое основание. Ударную нагрузку на оголовок сваи создают спец. механизмами – молотами разных типов, основным из которых является дизельный. Как правило, обычно применяются штанговые и трубчатые дизель-молоты.

Процесс погружения сваи складывается из следующих операций:

подтягивание и подъем сваи с одновременным заведением ее головной части в гнездо наголовника в нижней части молота;

установка сваи в направляющих в месте забивки;

забивка сваи сначала несколькими легкими ударами с последующим увеличением силы ударов до максимальной. При отклонении положения сваи от вертикали более чем на 1 % сваю выправляют подпорками, стяжками и т.п., или извлекают и забивают вновь;

передвижение копровой установки и срезание сваи по заданной отметке.

Забивка свай ведется до получения заданного проектом отказа.

Отказ – глубина погружения сваи от одного удара. Отказ измеряют с точностью до 1 мм. Осадку от одного удара в конце забивки сваи измерить трудно, поэтому отказ определяют как среднее значение при серии ударов, называемых залогом.

При погружении свай дизель-молотами и паровоздушными молотами одиночного действия залог принимается равным 10 ударам, при погружении свай молотами двойного действия и вибропогружателями залог принимают равным числу ударов за 1 мин забивки.

Если средний отказ в 3-х последующих залогах не превышает расчетного, то процесс забивки свай можно считать законченным. Сваи, не давшие контрольного отказа после перерыва с длительностью в 3-4 дня подвергают контрольной забивке, если глубина погружения свай не достигла 85% проектной, а на протяжении 3-х последних залогов получен расчетный отказ, то надо выявить причины этого явления, согласовать с проектной организацией.

Вибрационный метод. Метод основан на значительном уменьшении при вибрации коэффициента внутреннего трения в грунте и силы трения боковых поверхностей свай. Благодаря этому при вибрации доя погружения свай требуется в десятки раз меньше усилий, чем при забивке. При этом наблюдается частичное уплотнение грунта . зона уплотнения составляет 1.5-3 диаметра сваи в зависимости от вида грунта и его плотности. При вибрационном способе сваю погружают с помощью спец.механизмов – вибропогружателей. Вибропогружатель подвешивают к мачте сваи погружающей установки и соединяют со сваей наголовником. Действие вибропогр-ля основано на принципе, при котором горизонтальные центробежные силы взаимокомпенсируются , а вертикальные суммируются.

Амплитуда колебаний и масса вибросистемы (вибропогруж-ль, наголовник, свая)т должны обеспечить разрушение структуры грунта с необратимыми деформациями. При вибрационном погружении в глину или тяжелый суглинок под нижним концом сваи образуется глинистая подушка, которая вызывает значительное снижение несущей способности сваи. Чтобы устранить это явление сваю погружают ударным способом на длину 15-20 см. для погружения легких свай (до 3-х тонн) и металлического шпунта в грунты неоказываемового большого лобового сопротивления под острием сваи принимают высококачественные вибропогружатели с подрессорной пригрузкой.

Вибрационный метод наиболее эффективен при несвязных, водонасыщенных грунтах . применение вибрационного метода для погружения свай в маловлажние плотные грунты возможно только при устройстве лидирующих скважин.

Виброударный метод погружения свай – универсальный. Вибромолот совершает удары по наголовнику сваи, когда зазор между ударником вибровозбудителя и сваей меньше амплитуды колебаний возбудителя.

Масса ударной части вибромолота для ЖБ свай должно быть не менее 50% от массы сваи и составляет около 650-1350 кг.

Способ вдавливания (статический метод) коротких свай (до 6 м) более безопасен для окружающих сооружений, чем вибрационный и виброударный способы. Однако в плотных грунтах перед вдавливанием необходимо бурить лидирующие скважины небольшого диаметра.

Вибровдавливание. При вибровдавливании свая погружается от комбинированных воздействий вибрации и статической нагрузки. Этот способ более эффективен, чем простое вдавливание.

Вибровдавливающая установка состоит из 2-х рам, на заднее раме находятся электрогенераторы, работающие от трактора и 2-хбарабанная лебедка. На передней раме располагается направляющая стрела с вибропогружателем. Когда вибровдавливающая установка займет рабочее положение вибропогружатель опускают вниз, наголовником соединяется свая и поднимают на место забивки.

Метод вибровдавливания исключает разрушение свай и эффективен при погружении свай длиной до 6 м.

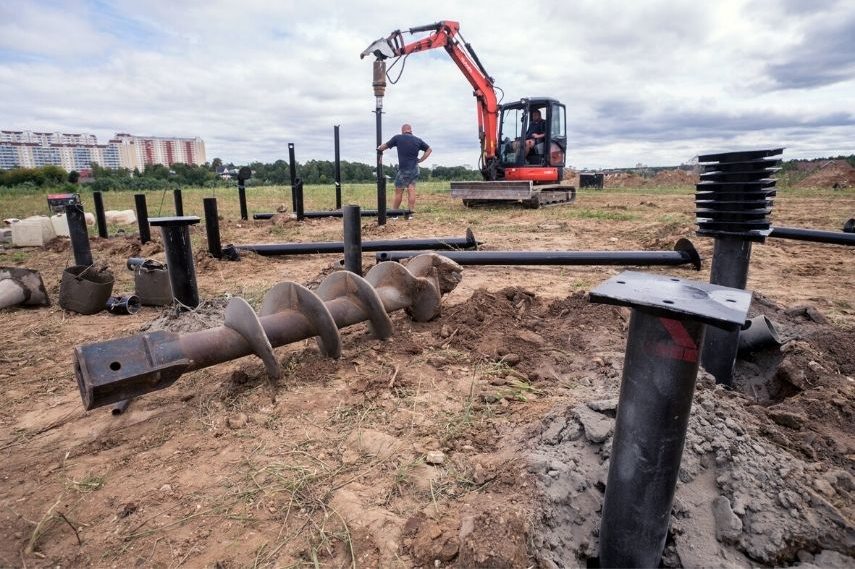

Завинчивание. Винтовые сваи изготавливают стальными или комбинированными: нижняя винтовая часть – стальная; верхняя – железобетонная. Такие сваи применяются в качестве фундаментов и анкеров при строительстве мачт, линий электропередачи, радиосвязи и т.п.

Рабочие операции при погружении сваи методом завинчивания аналогичны операциям, выполненным при погружении свай методом забивки или вибрации, только вместо установки и снятия наголовника здесь надевают оболочки.

Метод с подмывкой грунта. С подмывом под давление воды не менее 0,5 МПа могут погружаться сваи-стойки, если нет опасности осадки близлежащих сооружений. Расположение подмывных трубок бывает центральным или боковым. Центральное расположение более предпочтительно, поскольку при боковом расположении подмывные трубки часто повреждаются и заполняются грунтом. В связи с размывом грунта под пятой сваи за 1. 1,5 м до проектной отметки подмыв прекращают, дальше сваю погружают без подмыва.

Электроосмос используют при погружении свай в плотные глинистые грунты. После кратковременного воздействия постоянного тока у стенок погружаемой сваи-катода собирается грунтовая вода, понижаются силы трения между сваей и грунтом

а – вибрационный; б – виброударный; в – вдавливание; г – вибровдавливание;

Технология забивки железобетонных свай

Основа обустройства ЖБ свайной конструкции — забивные сваи. Технология монтажа выбирается с учетом конкретных условий.
ЗАБИВНЫЕ СВАИ ТЕХНОЛОГИЯ
На слабом грунте наиболее целесообразно возводить свайный фундамент. Нагрузка от постройки на таком основании передается по железобетонным столбам на плотный слой почвы, расположенной на расчетной глубине.

• свайного куста (для углов, колонн);
• свайной ленты (линейные постройки); (многоэтажные дома, промышленные объекты).

• рядовой схеме, которая считается наиболее простой. К ней обычно обращаются при грунте гравелистом, песчаном. Опоры забиваются по очереди. Сначала первая, вторая, до последней. Чтобы не произошла усадка грунта, работа по такой схеме может производиться только на несвязанных почвах;
• секционной схеме. Данный порядок забивки свай применяется при формировании свайного поля на плотной породе. Прежде всего погружаются опоры одной секции. Пропустив ряд, забивается очередная секция. Монтаж пропущенных рядов производится после прохождения всего поля. Такой подход исключает возможность уплотнения грунта;
• спиральной схеме. Процесс обустройства начинается с середины куста или с краев. Если почва плотная, первая опора устанавливается в середине. Для нормального грунта монтаж начинается с краев. Спиральная схема позволяет исключить подвижки почвы, поскольку нагрузка распределяется равномерно.

• разновидность почвы. Разные типы грунтов влияют на скорость забивки. Методика выбирается с учетом грунтовых условий;
• место. Некоторые условия, например, неровность рельефа, плотность застройки требуют применения специальной технологии забивки;
• характеристики забивной опоры (сечение, длина, устойчивость оголовка).

• строго контролируется положение стержня по вертикальной оси;
• копер поднимает опору, подставляя к сваебойной машине;
• выполняется строповка свайного изделия;
• выполняются первые удары молотом, мощность которых составляют треть от возможностей оборудования. В дальнейшем стопроцентная мощность ударов;
• забивные сваи достигают нужной глубины.

• доставка ЖБ опор на стройплощадку выполняется на низкорамниках. Сваи укладываются в несколько ярусов, между которыми предусмотрены прокладки для гашения вибраций при передвижении транспорта;
• для минимизации перемещения забивных опор их грамотно складируют на строительном участке;
• для копровой установки производится разработка маршрута передвижения по стройплощадке. Забивные столбы располагаются в досягаемой зоне для сваебоя, который сможет подтянуть ЖБ изделие к точке забивки;
• выполняется подготовка участка к монтажу. При необходимости территорию выравнивают;
• размечаются места, в которых должны быть установлены опоры;
• наносится разметка с шагом 1000 миллиметров на забивной столб. Она делается яркой краской и помогает контролировать процесс заглубления опоры в землю;
• настраивается сваебойное оборудование. Колесные машины прибывают своим ходом, гусеничные – с помощью траловых прицепов;
• выполнение пробной забивки. Выбираются места в центре и на противоположных концах поля. Забивается несколько свайных изделий, позволяющих выявить плотные грунтовые прослойки, мешающие реализовать выбранную методику. Если таковые обнаружены, возможно принятие решения о лидерном бурении;
• погружение забивных опор с использованием подходящего способа.

Случается ложный отказ по причине перегрева материала. В подобной ситуации на некоторое время работы приостанавливаются, чтобы наконечник в нижней части столба смог остыть.
Если же проектная глубина пройдена, а отказа нет, то делается перерыв на 4 дня, а затем свайное изделие дозабивается. Отказ может быть опять не достигнут. Тогда приходится изменять порядок погружения, определив причину неудачи. Несущая способность данного стержня должна остаться на прежнем уровне.

Все фото и видео материалы принадлежат нам. Все фотографии, тексты и описания бизнеса являются авторским правом. Пожалуйста, не используйте наше содержимое
в коммерческих целях.

Технология забивки свай

Копровая забивка свай — технология погружения свай в грунт с применением сваебойных установок.

Вертикально расположенная свая погружается в грунт методом нанесения отвесных ударов по оголовку. Для предохранения железобетонной конструкции используется прокладка. В процессе погружения грунт частично вытесняется наружу, и частично уплотняется в стороны — радиус уплотнения породы достигает 2-3 метров. Чем достигается дополнительное упрочнение основы здания.

Ударный метод погружения свай — самый доступный по стоимости и самый распространённый по применению в устройстве фундаментов в современном строительстве.

Технология забивки свай применяется при устройстве свайных фундаментов, когда отсутствует вероятность повреждения близлежащих строений сотрясением почвы от ударов сваебоя. При наличии твёрдых грунтов есть вероятность не добить опору до проектной глубины. В грунтах, содержащих строительный и промышленный мусор возможно отклонение от вертикальной оси. Для таких ситуаций применяется предварительное лидерное бурение.

Последовательность процесса забивки

• Установка начинается с расположения копра над точкой забивки согласно технологической карты.
• Копровая установка подтягивает сваю лебёдкой, оголовок входит в наголовник, обслуживающий персонал помогает отцентровать её на точке.
• Оператор сваебойной машины запускает молот.
• Свая забивается на проектную глубину или до проектного отказа.

Копровые сваебойные установки

Дизельные молоты применяются при сравнительно небольших, средних объемах работ. Для грунтов средней плотности вес молота, свободно падающего на наголовник и передающего усилие забиваемой свае равен 125% веса двенадцатиметровой сваи с наголовником.

Широкое применение получила забивка свай дизель молотом — благодаря продолжительному периоду применения, предельно простоте в эксплуатации и достаточно высокой производительности. Рабочая деталь штанговых дизель-молотов — перемещающийся по направляющим штангам молоток-цилиндр. При ударении цилиндром по неподвижному поршню в камере сгорания моментально воспламеняется топливо. В результате цилиндр подскакивает вверх, после чего под собственным весом опять опускается и цикл повторяется, до 60 раз в минуту.

Гидравлические молоты сваебойных установок отличаются возможностью регулирования силы удара в широких пределах, отсутствием копоти. Однако требуется гидравлическая станция — оборудование более сложное и дорогое. Гидравлические молоты могут быть навесными на самоходных кранах. А могут быть отдельными установками — такими, как Junttan PM-25.

Погружение сваи — начальный этап

Свая поставлена и выверена. Теперь осторожным опусканием молота делаются первые удары при небольшой высоте подъема молота. На начальном этапе внимательно отслеживается вертикаль движения ж/б опоры. После первых нескольких ударов копровщик проверяет вертикальность колонны, которую при необходимости корректирует оператор сваебойной установки.

Получение расчетного отказа

Сваи погружают до проектной отметки либо до получения расчетного отказа — минимальной величины погружения за один или несколько ударов. Когда величина отказа сваи близка к расчетной, его измеряют с точностью до 1 мм как минимум по трём последовательным залогам на последнем метре заглубления сваи. Для дизельных молотов залог принимают равным 10 ударам. Для молотов двойного действия за залог принимают количество ударов в промежуток времени 2 минуты. Сваи, не давшие контрольного отказа, подвергают добивке через несколько суток.

Железобетонные сваи с расчетной величиной отказа, но не заглублённые до проектного уровня, срезают под один уровень машиной или с помощью отбойного молотка и газорезкии.

Технология погружения свай забивкой в Москве применяется с ограничениями по причине плотной городской застройки и густой сети подземных коммуникаций. В этих условиях применяются другие методы погружения готовых свай или технология буровых свай.

Забивка свай с лидерным бурением

Сваебойная установка оснащается бурильным оборудованием и перед каждым погружением выполняется бурение скважины на проектную глубину, после чего бурильная колонна отводится в сторону, установка подтягивает сваю и выполняется забивка уже со значительно меньшим усилием.

Метод погружения свай вдавливанием отличается исключительно бережным воздействием на тело опоры и на грунт строительной площадки, а также поразительной для рабочих режимов сваебоя бесшумностью. Данный метод рекомендуется для бюджетного проведения свайных работ с готовыми ж/б опорами даже в районах плотной городской и промышленной застройки, в непосредственной близости от соседних зданий (вплоть до дистанции менее 1 метра).
