Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства © Геостарт

Технология строительства фундамента финская плита

Считается, что конструкция УФФ была разработана и впервые внедрена на практике инженерами финской строительной компании Omatalo. Финский фундамент представляет собой конструктивное сочетание четырех элементов:

мелкозаглубленного ленточного монолита в разрезе 200 х 600 мм с уширенной до 800-1000 мм пяткой;
установленных сверху бетонных блоков толщиной 200 мм для формирования цоколя здания;
слоя экструдированного пенополистирола (ЭППС) толщиной 120-150 мм, уложенного по насыпной утрамбованной подушке и по всей внутренней поверхности ленты;
армированной бетонной плиты толщиной 60-80 мм, отлитой по слою утеплителя, с уложенными внутри нее трубами теплого водяного пола.

Теплоизоляционные плиты укладываются на двухслойную утрамбованную подушку из песка и мелкофракционного щебня, покрытую геотекстилем. Точная толщина слоев утеплителя и бетона в утепленном финском фундаменте определяется климатическими особенностями региона, типом грунта на участке и видами применяемых материалов.

Для холодных регионов России ленту и цокольную часть фундамента финская плита рекомендуется отливать в единый армированный монолит, используя в качестве несъемной опалубки плиты ЭППС.

Для более эффективного снижения тепловых потерь по всему периметру здания требуется устройство утепленной отмостки шириной не менее 500 мм.

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ. В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Плюсы и минусы УФФ

Как и большинство строительных конструкций, утепленный финский фундамент имеет достоинства и недостатки. В числе основных преимуществ специалисты называют:

возможность монтажа основания на любых типах грунтов, кроме слабых торфяников с высоким уровнем грунтовых вод;
экономичный расход материалов в сравнении с другими типами оснований, кроме шведской плиты, где стоимость примерно одинакова;
стяжка пола не является несущей и вся весовая нагрузка от ограждающих конструкций передается на ленточную часть фундамента;
наличие встроенного теплого пола сокращает расходы на монтаж отопления;
выполнение заливки утепленного пола возможно в любое время года;
возможность устройства несущего основания на небольших склонах и при перепадах высот рельефа.

К недостаткам технологии фундамента финская плита относят:

необходимость проведения земляных работ с рытьем траншеи и котлована, для чего может потребоваться привлечение специальной техники;
выполнение обратной засыпки нерудными материалами после монтажа ленточной части с последующей механической трамбовкой;
невысокая несущая способность мелкозаглубленной ленты, ограничивающая этажность зданий.

Как видим, для легкого одноэтажного индивидуального строительства утепленный финский фундамент является технически и экономически обоснованным вариантом.

В каких случаях применяется

Благодаря ряду технических и эксплуатационных достоинств, УФФ станет отличным решением при строительстве легких одноэтажных зданий в случае:

наклонного рельефа участка застройки;
высокого уровня грунтовых вод;
малоустойчивых и пучинистых грунтов;
боковой подвижности верхних слоев почвы.

Монтаж утепленного фундамента по финской технологии отличается простотой, из-за чего возможно устройство своими руками, без привлечения наемных бригад, в результате чего основание дома обойдется значительно дешевле.

Технология строительства

Монтаж фундамента в виде утепленной финской плиты выполняется в несколько последовательных этапов:

выбор места строительства и разметка контуров здания с запасом по внешней стороне 500-700 мм;
снятие и складирование плодородного слоя почвы;
разработка котлована под фундамент, траншей для дренажной системы и внешних инженерных коммуникаций;
подключение к наружным инженерным сетям;
засыпка и трамбовка песчано-щебеночной подушки;
укладка и фиксация слоя гидравлической изоляции;
установка опалубки и монтаж арматурных каркасов;
монтаж труб или греющего кабеля для теплого пола;
заливка бетонной смеси.

Последний вид работ и армирование допускается проводить в два этапа. Сначала бетонируется ленточная часть, а затем, в удобное время, обустраивается теплая плита.

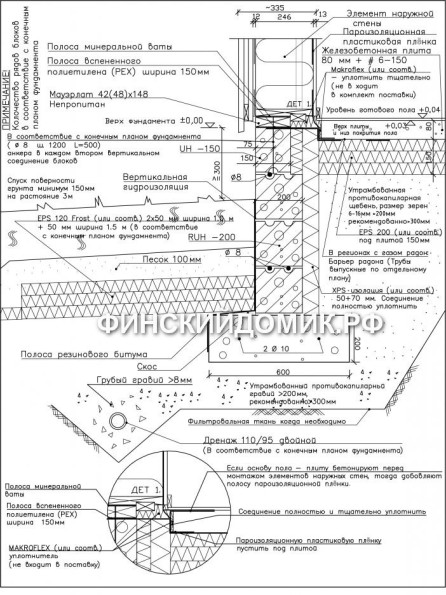

Схема УФФ.

Разметка котлована и траншей

Обозначение контуров котлована аналогично разметке обычного мелкозаглубленного фундамента, но здесь при помощи шнура и колышков размечается только внешний контур. Следует отметить точную линию внешней стенки бетонной ленты, отступить от нее 500-700 мм и натянуть еще один шнур. Это будет край котлована, но не фундамента.

В зависимости от общего веса здания, ширина ленточного фундамента может составлять от 600 до 800 мм. В нижней части устраивается опорная пятка шириной 800-1000 мм. Ширина утепленной отмостки по насыпаемым нерудным материалам должна быть не менее 700 мм. Глубина заложения ленточной части фундамента — не менее 600 мм от самой нижней точки поверхности почвы.

Укладка дренажа и подстилающих слоев

Дренажные трубы следует уложить по всему периметру ленты. Для этого по краям котлована нужно выкопать углубление 500 мм ниже опорной пятки и вывести трубы за пределы участка застройки. Укладка дренажных труб должна предусматривать наличие уклона в 4-5 градусов.

Засыпка первого слоя песка должна осуществляться на уложенный по грунту геотекстиль. Это остановит поступление влаги и предотвратит прорастание сорных растений.

Песок тщательно трамбуется и проливается водой. После этого на него насыпается мелкофракционный щебень. Толщина обоих слоев составляет 80-120 мм.

Устройство гидроизоляции

Поверх щебня выстилаются два слоя рулонной гидравлической изоляции с промазкой перекрываемых стыков битумной мастикой и заведением краев выше уровня грунта. Соседние полосы материала должны находить друг на друга на 100 мм. Положение полос в разных слоях перпендикулярное, что позволит полностью исключить совпадение швов.

Защита внешней поверхности ленточной части фундамента делается уже после заливки и твердения бетонной смеси. Для этого используют рулонные изоляционные материалы с битумной пропиткой. Перед оклеиванием поверхности ее грунтуют праймером в 2-3 слоя. Приклеивание полос осуществляется на горячий битум с одновременным прогревом стенки и гидроизола.

Бетонирование ленты

Этот этап работ начинается со сборки армирующего каркаса. Его конструкция состоит из двух пар продольных струн диаметром 8 мм, расположенных одна над другой. Расстояние от арматуры до края бетонного слоя со всех сторон должно быть не менее 50 мм.

Для фиксации продольных прутов удобно использовать заготовленные квадратные или прямоугольные рамки диаметром 6 мм. Соединение отдельных элементов осуществляется при помощи вязальной проволоки или самозатяжных полимерных хомутов.

Далее необходимо установить опалубку из досок или прочного листового материала.

Хорошим решение может быть применение несъемных впоследствии листов из ЭППС. Таким образом, внешняя стена фундамента будет утеплена и не потребуется искать материал для съемной опалубочной конструкции. Внутрь опалубки устанавливается армирующий каркас, после чего можно заливать бетонную смесь.

Укладка утеплителя, армирование и заливка плиты

Пенополистирольные плиты следует укладывать в 2 или 3 слоя, в зависимости от принятой толщины тепловой изоляции. Расположение плит нужно выполнить таким образом, чтобы исключить совпадение стыков в разных слоях. Внутренняя стенка ленты также зашивается слоем ЭППС толщиной 30-50 мм до нижней точки конструкции.

Небольшая толщина плиты и отсутствие больших несущих нагрузок делает возможным использование арматурного каркаса в виде металлической сетки с ячейкой не более 150 х 150 мм. Ее можно собрать самостоятельно из прута диаметром 6 мм или купить сварные заготовки заводского изготовления (читайте про армирование подробнее в этой статье). Для поднятия арматуры над уровнем подстилающей подушки удобно использовать специальные пластиковые опоры или фиксаторы.

Экструдированный пенополистирол не боится воздействия влаги и сохраняет свои характеристики даже при погружении в воду.

Заливка бетона

Перед укладкой бетонной смеси прямо на арматурную сетку нужно закрепить трубы теплого пола или греющий электрический кабель. Их можно привязать с помощью проволоки или пластиковых хомутов. После этого приступайте к заливке бетона.

Бетонная смесь укладывается от одного из углов полосой в 0,8-1,0 метр, двигаясь вдоль стены. После полной укладки одной полосы, уплотните раствор при помощи вибратора и выровняйте поверхность. Затем аналогичным образом залейте вторую полосу и так до конца площадки.

Устройство отмостки

Полная эффективность конструкции финского плитного фундамента будет достигнута только в том случае, когда по периметру здания предусмотрено наличие утепленной отмостки (читайте про нее здесь и здесь). В рамках нее требуется наличие:

опорной подушки из песка и гравия засыпанной по геотекстилю;
рулонной гидроизоляциии;
слоя тепловой изоляции из пенополистирола;v
цементной или бетонной стяжки.

Правильно выполненная отмостка обеспечит дополнительную тепловую защиту фундаментной части здания, исключит подмывание конструкций водой и увеличит срок службы строительных конструкций.

Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства

Строительные технологии развиваются очень быстро. Утепленный финский фундамент в последнее время все чаще применяется для возведения построек. Процедура производится в кратчайшие сроки, так как от заливки можно будет отказаться. Финский базис представляет собой стандартный пол с жесткой подстилкой на основе песка и гравия. При этом стяжку можно будет легко отделить, применив панель пенополистирола.

Преимущества и недостатки финских плит

Финский фундамент имеет свои сильные и слабые стороны. Такой базис часто применяется российскими специалистами. Его параметры позволяют предотвратить возможные осложнения при возведении постройки.

Финская плита-фундамент имеет следующие преимущества:

Хорошую экономичность, для ее возведения потребуется минимальное количество материалов.
Плиты очень удобны в использовании.
Стяжка основания не несущая, все давление будет передаваться на ленточную часть базиса.
Существует возможность обустройства различных видов пола, таких как водяной или электрический.
Трудоемкость процесса обустройства основания максимально низкая.
Базис станет отличным решением для сложных рельефов, например, на неровном грунте со склонами и перепадами.

Но имеются у такого вида основания и слабые стороны. К ним можно отнести:

Необходимость рытья котлована.
Понадобится выполнять процедуру засыпки траншеи и периметра постройки.
Нужно будет применять нерудные материалы.
Потребуется помощь специальной техники, собственноручно справиться не получится.

Применение утепленного финского базиса обойдется гораздо дороже, чем применение шведских плит. На стоимость напрямую влияет высота цоколя и уровень закладки ленты основания.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором :

Особенности утепленной шведской плиты

Такая технология представляет собой сооружение корыта на основе пенопласта, который имеет отличные прочностные показатели. Конструкция является цельным сооружением с прикрепленной опалубкой, которая выполняет предназначение дренажной системы и располагается на утрамбованной подушке из песка и гравия. После чего осуществляется монтаж каркасной сетки на основе арматурных прутьев, это позволит осуществить укладку коммуникаций для будущей постройки. Затем арматура заливается бетоном и производится шлифовка поверхности с использованием различного инструментария.

К плюсам такой технологии можно отнести:

Плита возводится довольно быстро, при этом уход за ней не отличается особой сложностью.
Все коммуникации для дома будут заранее готовы.
Дренажная система уже будет оборудована.
Отличные показатели теплоемкости.

Шведская плита имеет и слабые стороны, среди которых:

Грунт понадобится заранее подготовить, он должен быть тщательно выровнен.
Такую технологию нельзя применять на почве с высоким содержанием торфа.
Монтаж коммуникаций может вызвать осложнения, так что лучше всего обратиться к специалистам.
Такой вариант нельзя назвать экономным.

Шведская плита имеет свои плюсы и минусы. При ее выборе понадобится учитывать ряд определенных факторов: разновидность грунта, финансовую составляющую, предпочтения застройщика.

Сравнение финской и шведской плиты

Утепленное финское основание часто применяется с целью нивелирования различных минусов, которые встречаются при использовании шведских плит, таких как низкий цоколь. Многие специалисты утверждают, что низкий цоколь может оказать негативное воздействие на всю постройку. Существует вероятность, что его может замести снегом. Также шведская технология довольно дорогостоящая, требует использования специального оборудования и помощи профессионалов.

Для шведского фундамента понадобится большее количество земляных процедур, чем для финского базиса. Но при этом шведская система будет включать в себе дренажную и коммуникационные системы, электрическую проводку, теплый пол. Также плиты будут сразу готовы для установки чистого покрытия.

Стоит учитывать, что обустройство шведского основания потребует некоторых знаний и опыта. Финская технология напротив, отличается простотой и с ней сможет справиться даже новичок в строительном ремесле. Такой базис может иметь отличные показатели качества и прослужить долгие годы.

Область использования финских плит

Финское основание станет отличным решением для построек без цоколя. Теплый пол обычно используется в следующих случаях:

При строительстве на сложном рельефе. Утепление и монтаж дренажа и подстилающего слоя из нерудных компонентов позволят полностью избавиться от вспучивания.
При высоком уровне глубинных вод. В этом случае утеплитель на основе пенополистирола поможет сохранить все характеристики даже при полном погружении в воду. Слой гидроизоляции защитит бетон от промокания и напорных вод.
Боковые подвижки почвы. В этом случае понадобится использовать засыпку на основе инертных материалов.

Устройство утепленного финского основания

Популярный утепленный финский фундамент, технология которого довольно проста, имеет ряд особенностей. Для правильной укладки такого базиса необходимо выполнять определенные процедуры, именно от них будет зависеть качество основания. Порядок действий следующий:

Для начала понадобится выбрать место, где будут проводиться строительные работы.
При выборе строительства участка обязательно нужно учитывать тип рельефа и его особенности.
Выполняется разметка местности. Ее нужно делать с запасом примерно в 50 см.
Удаляется плодородный слой грунта.
Вырывается котлован с глубиной равной уровню песчаной подушки и подходящей для слоя подсыпки.
Осуществляется монтаж дренажной системы.
Под подушку производится установка гидроизоляционного слоя и его армирование.
Выполняется монтаж опалубки.
Проводятся все коммуникации.
Заливается плитный участок.

Все эти работы нужно выполнять с большой ответственностью, так как от них зависит качество основания и всей постройки. При возникновении любых возможных осложнений лучше всего незамедлительно обратиться за помощью к специалистам.

Разметка и вырывание котлована

При разметке финского базиса понадобится учитывать те же факторы, что и при строительстве мелкозаглубленного ленточного основания:

Нужно учесть расстояние до соседской территории, проезжей части, наружных коммуникаций.
Разметка выполняется с помощью специальных колышков. Между ними натягивается лента или шнур.

Возведение на плодородном слое почвы категорически запрещено, так как на ней за несколько лет непременно произойдет усадка. Его понадобится полностью удалить. Также по периметру нужно будет вырыть траншеи, при выборе размера которых нужно учитывать следующие нюансы:

Ширина ленты у подошвы должны быть примерно 0,6-0,8 м.
Размер утеплителя под отмосткой будет варьироваться от 0,6 до 1,2 м.

Пучинистая почва для обратной засыпки использоваться не может, так что обычно она вывозится со строительного участка. Ямы вырываются под всеми несущими стенами, включая внутренние.

Обустройство дренажной системы

Дренаж будет размещаться по периметру ленты на уровне нижней части, для его монтажа расширять котлован не понадобится. Но понадобится углубить дно ямы на 50 см. Процесс дренирования выглядит следующим образом:

Во всех траншеях по периметру постройки создается уклон в общую сторону от 4 до 7 градусов.
На геотекстиль осуществляется укладка нерудного материала. Слои должны иметь толщину в 10 см, каждый из них тщательно утрамбовывается.
Производится гидроизоляция подошвы при помощи рулонного материла. Он укладывается в несколько слоев по бокам.

В некоторых случаях от дренажной системы можно будет отказаться. Она используется только в случае высокого уровня грунтовых вод.

Выполнение гидроизоляции

Хорошую эффективность и продолжительную службу способна обеспечить только объемная гидроизоляция. При монтаже несъемной опалубки, боковые части базиса останутся без должной защиты. В связи с этим рекомендуется использовать пенетрирующие добавки при замешивании бетонного раствора.

Гидроизоляция укладывается только по внешнему периметру основания. Лучше всего использовать наплавляемый или наклеиваемый вариант материала. Если применяется съемный вариант опалубки, базис может обрабатываться эпоксидными мастиками или облицовываться рулонным гидростеклоизолом. Сочетание этих способов позволит обеспечить срок службы конструкции на протяжении 70-80 лет.

Заливка плит

При толщине плит в 10-15 см и отсутствии больших нагрузок на конструкцию, будет достаточно одного армирующего пояса. Так как лента основания представляет собой решетку, конструкция предусматривает несколько отдельных стяжек в разных помещениях. Так что заливку за один раз можно будет произвести без особых проблем. Процедура бетонирования следующая:

Осуществляется закладка узлов для ввода коммуникаций, если они не были проведены преждевременно.
Производится укладка бетона от угла. Уплотнение выполняется при помощи специального вибратора.
Во время высыхания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. Также ее понадобится периодически увлажнять.

Бюджетный вариант финского фундамента

Закладку базиса ленточного типа можно производить как при помощи чистых бетонных составов, так и с различными добавками, такими как шлаки. При создании столбчатого основания применяется цельный красный кирпич или бетонные смеси с содержанием бута. Подобные растворы можно изготовить и самостоятельно, при этом он будет надежным и качественным. Для создания плитного состава не потребуется особо дорогостоящих материалов, все компоненты стоят дешево. Этот нюанс является весомым преимуществом, который поможет неплохо сэкономить при строительстве здания.

Современные финские технологии помогут построить базис и саму постройку в кратчайшие сроки. Существенным минусом таких конструкций можно считать большой комплекс работ, который требует много сил. В Финляндии распространенным решением являются щитовые сооружения на основе СИП панелей. Для их возведения не понадобится процедура армирования. Такое решение позволит неплохо сэкономить на монтаже опалубки и заливке бетонного раствора.

Также хорошим вариантом является монолитное сооружение, на которое будут опираться пено- или газобетонные плиты. Но при таком выборе ленточный базис может немного промерзать. Это станет возможным из-за отсутствия соединения между теплоизолятором и материалом отмостки. При обратной засыпке щебня с установкой дренажной системы этот фактор будет оказывать минимальное влияние на качество постройки.

Возведение утепленного финского фундамента – отличное решение для современной частной постройки. С учетом соблюдения всех технологий конструкция прослужит долгие годы. При этом построить такой фундамент можно довольно быстро. Для достижения лучшего качества лучше воспользоваться услугами профессионалов.

Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства

Преимущества и недостатки финских плит

Финская плита-фундамент имеет следующие преимущества:

Хорошую экономичность, для ее возведения потребуется минимальное количество материалов.
Плиты очень удобны в использовании.
Стяжка основания не несущая, все давление будет передаваться на ленточную часть базиса.
Существует возможность обустройства различных видов пола, таких как водяной или электрический.
Трудоемкость процесса обустройства основания максимально низкая.
Базис станет отличным решением для сложных рельефов, например, на неровном грунте со склонами и перепадами.

Но имеются у такого вида основания и слабые стороны. К ним можно отнести:

Необходимость рытья котлована.
Понадобится выполнять процедуру засыпки траншеи и периметра постройки.
Нужно будет применять нерудные материалы.
Потребуется помощь специальной техники, собственноручно справиться не получится.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Видео описание

Подробнее об утепленном финском фундаменте можно узнать из этого видео:

Особенности утепленной шведской плиты

К плюсам такой технологии можно отнести:

Плита возводится довольно быстро, при этом уход за ней не отличается особой сложностью.
Все коммуникации для дома будут заранее готовы.
Дренажная система уже будет оборудована.
Отличные показатели теплоемкости.

Шведская плита имеет и слабые стороны, среди которых:

Грунт понадобится заранее подготовить, он должен быть тщательно выровнен.
Такую технологию нельзя применять на почве с высоким содержанием торфа.
Монтаж коммуникаций может вызвать осложнения, так что лучше всего обратиться к специалистам.
Такой вариант нельзя назвать экономным.

Сравнение финской и шведской плиты

Область использования финских плит

При строительстве на сложном рельефе. Утепление и монтаж дренажа и подстилающего слоя из нерудных компонентов позволят полностью избавиться от вспучивания.
При высоком уровне глубинных вод. В этом случае утеплитель на основе пенополистирола поможет сохранить все характеристики даже при полном погружении в воду. Слой гидроизоляции защитит бетон от промокания и напорных вод.
Боковые подвижки почвы. В этом случае понадобится использовать засыпку на основе инертных материалов.

Устройство утепленного финского основания

Для начала понадобится выбрать место, где будут проводиться строительные работы.
При выборе строительства участка обязательно нужно учитывать тип рельефа и его особенности.
Выполняется разметка местности. Ее нужно делать с запасом примерно в 50 см.
Удаляется плодородный слой грунта.
Вырывается котлован с глубиной равной уровню песчаной подушки и подходящей для слоя подсыпки.
Осуществляется монтаж дренажной системы.
Под подушку производится установка гидроизоляционного слоя и его армирование.
Выполняется монтаж опалубки.
Проводятся все коммуникации.
Заливается плитный участок.

Разметка и вырывание котлована

Нужно учесть расстояние до соседской территории, проезжей части, наружных коммуникаций.
Разметка выполняется с помощью специальных колышков. Между ними натягивается лента или шнур.

Ширина ленты у подошвы должны быть примерно 0,6-0,8 м.
Размер утеплителя под отмосткой будет варьироваться от 0,6 до 1,2 м.

Обустройство дренажной системы

Во всех траншеях по периметру постройки создается уклон в общую сторону от 4 до 7 градусов.
На геотекстиль осуществляется укладка нерудного материала. Слои должны иметь толщину в 10 см, каждый из них тщательно утрамбовывается.
Производится гидроизоляция подошвы при помощи рулонного материла. Он укладывается в несколько слоев по бокам.

Выполнение гидроизоляции

Заливка плит

Осуществляется закладка узлов для ввода коммуникаций, если они не были проведены преждевременно.
Производится укладка бетона от угла. Уплотнение выполняется при помощи специального вибратора.
Во время высыхания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. Также ее понадобится периодически увлажнять.

Бюджетный вариант финского фундамента

Фундамент УФФ

На сегодняшний день самыми высокотехнологичными, надежными и энергосберегающими решениями для малоэтажного частного домостроения являются два типа фундаментов. Это УШП (утепленная шведская плита) и УФФ (утепленный финский фундамент). Оба эти фундамента на первый взгляд представляют из себя достаточно сложные инженерные сооружения. А кроме непосредственных функций, возложенных на фундамент, сочетают в себе также функции по обеспечению энергосбережения дома и энергоэффективности системы отопления.

Постоянное увеличение цен на энергоресурсы вынуждают домовладельцев и тех, кто только планирует стройку озаботиться сокращением энергопотерь финского дома. Если со стенами, крышей и окнами все понятно, как в технологическом плане, так и в практическом, то с фундаментами все не столь прозрачно. Конструкция фундамента должна соответствовать не только характеристикам грунта и весу здания со всеми нормативными нагрузками, но кроме этого в современном энергоэффективном доме фундамент должен соответствовать нормам по теплопотерям.

В данной статье подробно разобрано устройство фундамента УФФ с фотографиями, чертежами, а также видео с наших площадок.

Основные элементы фундамента УФФ:

Схема фундамента УФФ

Можно сказать, что данный фундамент состоит из двух частей. Мелко заглубленный ленточный фундамент, на котором возводятся несущие стены, и независимо от цокольной части фундамента делается утепленная стяжка, которая монтируется по утрамбованной обратной засыпке песком или гравием, обратная засыпка при этом является опалубкой для самой ЖБ стяжки. В стяжку укладываются трубы для теплого пола, и, по сути, стяжка будет являться огромным (вся жилая площадь дома) низкотемпературным отопительным элементом (об этом чуть ниже)

Утепленный финский фундамент – это мелкозаглубленный фундамент, что, к сожалению, не исключает достаточно объёмную работу с грунтом. Устройство УФФ начинается с выборки (как минимум) плодородного слоя под всей частью фундамента. Если под плодородным слоем нижележащий грунт является слабонесущим, то выбирается и он, как минимум слоем 300мм с дальнейшей заменой на гравий или песок. (Еще раз, не забываем про геологию, без нее никак!). Дно котлована застилается геотекстилем и делается разуклонка в 1гр. Также на данном этапе проводится подготовка дренажной системы фундамента, планируется ввод закладных (вода, электричество итд). Под подошву иногда делается дополнительное углубление, чтобы сократить объем обратной засыпки и в целом для уменьшения объема выбираемого грунта. Также при наличии уклона в пятне застройки котлован планируется до ровной площадки. Кроме этого, в зависимости от проекта, уклона, характеристик участка в целом потребуется выборка грунта и под устройство утепленной отмостки, дренажа и ливневой канализации. Как правило, котлован под УФФ готовится с габаритами, превышающими габариты цокольной части на 1,2-1,5м.

Подошва для фундамента УФФ – это ЖБ лента сечением (как правило) 600мм на 200мм. Но окончательный расчет необходимо делать на основании анализа геологии и по сбору нагрузок от дома. Эта часть фундамента будет непосредственно передавать нагрузки от дома на грунт. Расчету толщины и ширины этого подошвы стоит уделить внимание. Для устройства подошвы выбирается бетон марки не менее М350 П4. Что интересно, при устройстве цокольной части фундамента из КББ блоков (керамзитобетонные блоки), они же и выполняют роль опалубки. Это позволяет значительно ускорить и упростить подготовительный процесс к укладке бетонной смеси. Главная задача – хорошо обсыпать их песком с внешней стороны, чтобы при подаче бетона блоки не разъехались.

Как и говорили в п.2., цокольная часть может быть выполнена из КББ. Это достаточно распространенное решение как в Финляндии, так и в России. Последнее время достаточно часто цокольную часть фундамента выполняют и в виде классической ЖБ ленты.

КББ являются более энергосберегающем материалом, хотя и более трудоемким в работе. С другой стороны, цокольная часть фундамента, будь то КББ или монолитная ЖБ лента утепляется экструзионным пенополистиролом, который обеспечивает высокую степень утепления. В виду этого тепловые характеристики непосредственно самого цоколя уже не выходят на первый план. На данный момент мы применяем оба решения и КББ, и ЖБ ленту. КББ кладка нуждается в дополнительном армировании, для этого используются специальные блоки с пазами под арматуру. Дополнительным удобством использования КББ является экономия на материале опалубки и отсутствии бетонных работ и экономия в плане использования бетононасоса. Несущие внешние стены дома ставятся на цокольную часть фундамента.

Важная составляющая утепленного финского фундамента — обратная засыпка внутренней части фундамента песком. Песок будет являться основой для будущего пола. Качество проведения данных работ будет напрямую влиять как на качество дома, так и на качество инженерных систем. Именно на данном этапе проводятся работы по монтажу канализации, вводу закладных для внешних инженерных систем, ввод воды итд.

На качество подушки влияет и процесс, и материал. Песок должен быть чистый, средней фракции, без примеси глины и мусора). Укладка и разравнивание песка должно быть в соответствии с мощностью техники которой производится уплотнение. Если виброплита весом 100кг, то песок послойно трамбуется не толще 100мм. Чем массивнее плита, тем толще можно делать слой песка для трамбовки. Перед проведением дальнейших работ по возведению УФФ необходимо проверять качество уплотнения специальным прибором. Также для проверки качества работы необходим лазерный нивелир, который позволит отследить горизонт плоскости поверхности подушки. В итоге качество уплотнения должно быть таким, чтобы при ходьбе по песку не оставалось и малейших следов от обуви. И выдержана идеальная поверхность плоскости.

В классическом исполнении теплоизоляция УФФ делается изнутри цоколя по всей высоте, слой изоляции не менее 50мм. Также необходима теплоизоляция отмостки для исключения промерзания грунта под подошвой, что позволит исключить пучение грунта в межсезонье. После обратной засыпки внутренней части фундамента и уплотнения под стяжкой укладывается слой теплоизоляции не менее 100мм. Нижний слой укладываемый на песок должен быть плотным чтобы воспринимать бытовую нагрузку и нагрузку от стяжки без деформаций (Прочность на сжатие при 10% линейной деформации, не менее 150 кПа (30-39 мм) / 200 кПа (≥40 мм), верхний слой, который укладывается непосредственно под стяжку пола может иметь более низкие характеристики, в том числе можно использовать и ППС 25 (ПСБ-С 35). Под отмостку можно укладывать утеплитель, имеющий Прочность на сжатие при 10% линейной деформации 100 кПа или более простой ввиду отсутствия высоких нагрузок. Подводя итоги:

Утепление цоколя – Прочность на сжатие не менее 150кПа
Утепление под стяжку (нижний слой) – Прочность на сжатие не менее 150кПа
Утепление под стяжку (верхний слой) – Прочность на сжатие не менее 100кПа
Утепление отмостки – Прочность на сжатие до 100кПа

Данная схема теплоизоляции очень важна для низкотемпературного теплого пола. Цель такого утепления УФФ – минимизация теплопотерь и максимальная передача энергии от пола в дом. Это позволит и экономить на отеплении, что важно если на участке нет газа и сделает температурный режим помещений очень комфортным (на уровне пола +25-27 градусов, на уровне головы 21-22 градуса).

УФФ — это комплексное инженерно-техническое решение, которое включает в себя и монтаж практически всех инженерных систем. Полностью выполняется вся канализация, монтаж трубы теплого пола и коллекторы, трассы ХВС/ГВС. Иногда закладываются трассы по электрике и отдельные ветки для внутрипольных или классических радиаторов

Проект Монтаж инженерных систем проводится строго в соответствии с заранее сделанным проектом по утвержденной планировке, переделать канализацию уже непосредственно после монтажа стяжки задача крайне сложно выполнимая, поэтому перед началом работ по устройству УФФ необходим полностью согласованный АР проект с расстановкой мебели и техники и отдельно проект по инженерным системам на основании которого делаются все привязки. Очень часто трубу ХВС/ГВС необходимо вывести в стену толщиной 90 мм, поэтому ошибиться тут нельзя. Проект должен быть согласован и утвержден в финальной версии со всеми привязками в том числе и к конструктивному проекту дома во избежание ошибок.

Канализация. Монтаж канализации проводится на этапе подготовки и послойной трамбовки песчаной подушки под утепленную стяжку. Вся система канализации выполняется из трубы диаметром 110мм, в том числе и для выводов под слив раковин. Труба 110мм переходит на 50мм уже после прохождения стяжки. Трасса укладывается уже в утрамбованную подушку, в которой выбираются небольшие канавы для трубы. Все работы выполняются строго в соответствии с проектом и с требованием нормативов по уклону трассы. По понятной причине переделать канализацию после устройства стяжки уже не получится, поэтому контроль на данном этапе нужен очень строгий.

Горячее и холодное водоснабжение. Радиаторы Трубы ГВС/ХВС прокладываются в первом или во втором слое теплоизоляции под стяжкой. Данные трубы необходимо дополнительно теплоизолировать ведь теплая стяжка может «догреть» холодную воду, а холодная вода в свою очередь охладить стяжку пола. Аналогично и с ветками под отдельные высокотемпературные радиаторы, их надо теплоизолировать чтобы от котла до радиатора теплоноситель дошел с минимальными теплопотерями и всю энергию отдал именно в радиатор, а не «тратил» ее по пути через стяжку. По этой причине в стяжке укладывается только непосредственно труба теплого пола, а вышеуказанные трубы в слое теплоизоляции.

Первое что нужно учесть. Теплый водяной пол это низкотемпературная система отопления. То есть теплый пол не будет «теплым» в тактильном плане. Температура стяжки будет 26-28 гр, при этом теплоноситель от котла нагревается до температуры 30-31 гр. При таком режиме работы теплый пол ощущается как «не холодный», что можно сравнить с температурой перекрытия (пола) в многоквартирном доме. «Греть ноги» таким полом не получится, но это и не входит в его задачи. Низкая температура теплого пола обуславливается его площадью. Вы получаете отопительный прибор площадью равной всему отапливаемому помещению.

Для примера возьмём спальню в 15м2. В классическом отоплении температура поддерживается радиатором, который имеет площадь теплосъема в среднем 2-2,5м2 и в виду этого он должен быть горячим (50-60гр), кроме этого, радиатор работает по конвекционной схеме, т.е. перемешивает холодный воздух (как правило от окна) с уже имеющимся воздухом в комнате, за счет чего и поддерживается необходимый температурный режим. Теплый пол имеет площадь в 15м2 и соответственно для компенсации теплопотерь ему уже не нужна такая высокая температура (представьте теплый пол в 50гр – это сковородка, находится в таком помещении будет невозможно). Стяжка теплого пола заливается из бетона (как правило М350 П4) и армируется стальной арматурной стекой с ячейкой 8*150*150мм, под внутренние несущие стены стяжка делается более толстой за счет выборки ребра в теплоизоляции (об этом ниже). Как правило толщина стяжки под ненагруженными местами составляет 100мм. Также стяжку можно делать полусухим методом уже непосредственно в готовом теплом контуре (об этом чуть ниже) Труба теплого пола укладывается с шагом 150-200мм в зависимости от теплорасчета. Важно монтировать трубу именно на слой теплоизоляции (крепить непосредственно к пенополистиролу специальными стяжками или на дорожную сетку, которую укладывают на теплоизоляцию. Важно чтобы труба была в самом низу стяжки, это позволит равномерно прогревать поверхность пола без эффекта «полосатости» тепло-холодно.

Большим преимуществом водяного теплого пола в стяжке является его инерционность. При поломке котла радиаторы остынут моментально, а стяжка теплого пола будет достаточно долго отдавать аккумулированное тепло. Дополнительный плюс — это отсутствие конвекции, что благотворно влияет на перемешивание пыли в помещении, это важно для людей, страдающих аллергией или астмой. Ну и конечно это комфорт непосредственно отопления. Температура теплого пола будет поддерживаться на уровне в 25-26 градусов внизу (на уровне ног), а на уровне головы 21-22 градуса. Равномерно без перетока холодного воздуха от пола через радиаторы к потолку. Температуру помещений можно регулировать отдельно, так как ветки теплого пола можно разделить по помещениям.

Эти свойства и характеристики теплого пола делают такую систему оптимальной, а зачастую идеальной особенно для домов в один этаж. Инерционность отопления является важной составляющей для деревянных и каркасных домов, т.к. стены таких зданий тепло не аккумулируют. Сочетание каркасного дома и теплого водяного дома имеет повсеместное распространение в странах северной Европы, как наиболее надежное, комфортное и экономичное отопление. Все трубы, которые используются для теплого пола, ХВС/ГВС, радиаторов должны быть самого высокого качества. Это всегда сшитый полиэтилен ведущих производителей, PEX труба Uponor/Oventrop, трубы для канализации OSTENDORF. Надежная труба будет залогом долговечной работы всей системы. Все трассы проложены в стяжке или под ней, и имеют выходы только на коллектор и на потребитель. Внутри стяжки или теплоизоляции не может быть никаких соединений, муфт итд, только неразрывная замкнутая ветка от коллектора и к нему обратно.

Утепленный финский фундамент своими руками: пошаговая инструкция

Основание дома должно выдерживать вес здания, горизонтальные и вертикальные нагрузки, возникающие при подвижках почвы, снижать потери тепла. Этим требованиям в полной мере соответствует утепленный финский фундамент (УФФ). Его конструкция была разработана в Финляндии (отсюда и название) специалистами кампании Omatalo.

Устройство и особенности УФФ

Финский фундамент состоит из нескольких частей:

мелкозаглубленного ленточного фундамента с поперечными размерами 20х60 см и подошвой шириной 60 — 100 см, толщиной 20 см;
армированной бетонной плиты толщиной 8 см со смонтированной внутри системой теплого пола, залитой на слой теплоизоляции из пенополистирольных плит;
утеплителя, который отделяет пол от фундамента, уложенного на внутренние стенки, от низа подошвы до верхнего среза;
утепленной отмостки.

Лента для УФФ может быть сборной или монолитной. В качестве утеплителя используют пенопласт или экструдированный пенополистирол. Толщина теплоизоляции зависит от климата.

Основным отличием УФФ от фундаментов других видов считают отсутствие связи между полом и лентой. Поэтому финский вариант более надежен на пучинистых почвах. Помимо этого утепленная отмостка защищает фундамент от перепадов температуры. В отличие от других по финской технологии одновременно с закладкой основания выполняется нулевой цикл цокольного этажа

Плюсы и минусы

К достоинствам УФФ относят:

возможность монтажа на местности с перепадом высот;
устройство теплого цоколя;
адаптацию под вес здания за счет изменения поперечного сечения ленты и ширины подошвы;
создание комфортного микроклимата в помещениях;
выполнение монтажа УФФ небольшим числом рабочих;
сокращение потерь тепла на 15%;
легкость ремонта инженерных коммуникаций, так как плита пола УФФ не является несущим элементом;
возведение УФФ на любом грунте даже с высоким залеганием подземных вод, кроме торфяников;
снижение суммарного веса здания за счет применения мелкозаглубленного фундамента;
заливку плиты независимо от времени года после монтажа стен и крыши.

К недостаткам финской технологии относят большой объем земляных работ и ограниченность этажности зданий.

В чем отличие от УШП

В отличие от финского фундамента утепленная шведская плита (УШП) монтируется как цельная конструкция, в которой наливной пол служит опорой для стен. В конструкции УШП не предусмотрен утепленный цоколь. При закладке шведской фундаментной плиты увеличивается по сравнению с УФФ объем земляных работ, расход материалов, поэтому она обходится дороже. Для монтажа утепленной шведской плиты требуется выверенная горизонтальная поверхность, поэтому УШП нельзя применять на участках, расположенных на склонах.

Для монтажа шведской плиты требуется строительное оборудование и квалифицированные рабочие. Финская технология значительно проще и может выполняться своими руками без привлечения специалистов.

Фундамент по финской технологии проще в монтаже своими руками и обходится дешевле в сравнении со шведской плитой

Область применения

По характеристикам финская плита может применяться для строительства каркасных зданий высотой до 2 этажей включительно во всех регионах России. УФФ выдерживает нагрузку до 3 т/м длины фундамента. Для домов из кирпича и пенобетона допускается увеличение массы до 4 — 5 т/м за счет увеличения поперечного сечения ленты и подошвы финского фундамента. Но предварительно нужно выполнить расчет с новыми данными.

Технология строительства финского фундамента

Место для закладки утепленного финского фундамента выбирают с учетом расположения существующих инженерных коммуникаций, удобства подъезда. Затем выполняют необходимые расчеты с привязкой проекта по месту. Технология строительства УФФ состоит из нескольких этапов:

разметки, выкапывания котлована и траншеи;
подготовки основания финского фундамента и устройства дренажа;
бетонирования ленты;
укладки гидро и теплоизоляции;
армирования и монтажа коммуникаций;
заливки плиты пола УФФ;
устройства утепленной отмостки.

Разметка и выемка грунта

Сначала шнуром, натянутым между вбитыми в землю колышками, обозначают внешние контуры финского фундамента. Затем, отступив 0,5 — 0,7 м, натягивают еще один шнур на границах котлована. После разметки удаляют верхний слой земли на глубину ниже корней растений. Под наружными и внутренними несущими стенами выкапывают траншею глубиной не меньше 0,6 м с припуском на устройство подушки.

Подготовка основания и дренажной системы

Для укладки дренажных труб по периметру котлована выкапывают на расстоянии 30 см от стенок ленты траншею глубиной ниже 0,5 м подошвы финского фундамента. На дно настилают геотекстиль, чтобы края полос выходили из траншеи. Трубы укладывают с уклоном 4 — 5⁰ и выводят за границы участка. Сверху засыпают мелкой щебенкой, оборачивают оставленными краями полос.

В траншею для фундамента насыпают щебень, трамбуют, накрывают геотекстилем, который засыпают песком. Для лучшего уплотнения каждый слой поливают водой, трамбуют. Суммарная толщина подушки должна быть не меньше 20 см. Сверху укладывают прочный утеплитель, например, Пеноплэкс 45.

Бетонирование ленты фундамента

В траншею устанавливают опалубку из досок или фанеры. Но лучше сделать ее несъемной из листов экструдированного пенополистирола (ЭППС). Такое решение избавит от необходимости покупки, монтажа, разборки съемной опалубки. После заливки бетона получится финский фундамент, утепленный с наружной стороны. Листы пенополистирола скрепляют универсальными стяжками.

Арматурный каркас собирают в виде двух пар продольных струн, размещенных на разной высоте. После укладки в держатели на стяжках стержни закрепляют хомутами или вязальной проволокой. Диаметр стержней зависит от количества этажей, вида материала стен, перекрытий, кровли. Расстояние от стенок фундамента до арматуры не должно быть меньше 5 см.

После завершения сборки каркаса в опалубку заливают бетон. Для удаления воздуха каждый слой обрабатывают вибратором. Когда бетон затвердеет, цокольную часть собирают из блоков или заливают вместе с фундаментом, подняв опалубку до нужной высоты.

Гидроизоляция и утепление

Для защиты УФФ от воды на внутренние и наружные стенки укладывают гидроизоляцию. Поверхности очищают от грязи, затем грунтуют битумным праймером. Наружную стенку оклеивают рулонной гидроизоляцией. На внутреннюю поверхность наносят слой битумной мастики или битумно-полимерного состава.

Изнутри финский фундамент утепляют экструдированным пенополистиролом. Поскольку нагрузки на сжатие нет, допускается использовать более дешевый пенопласт. Листы толщиной не меньше 10 см крепят клей-пастой для ЭППС или клеящей мастикой.

Армирование и монтаж коммуникаций

Для предотвращения прорастания сорняков дно котлована застилают полотнами геотекстиля. Сверху насыпают песок, который будет выполнять функции дренажа. Слои поливают водой, утрамбовывают, затем укладывают 2 — 3 слоя рулонной гидроизоляции. Полосы должны заходить друг на друга внахлест 10 см. Стыки заделывают битумом. Верхние полотна наклеивают на нижние перпендикулярно.

На гидроизоляцию укладывают 2 — 3 слоя пенополистирола с суммарной толщиной не меньше 20 см. Верхние листы кладут со сдвигом, чтобы закрыть стыки нижнего слоя.

Поскольку финская плита не относится к несущим конструкциям для армирования достаточно сетки из прутка диаметром 6 мм с ячейками размером 15х15 см. Каркас собирают самостоятельно или покупают заготовки, сваренные на заводе. На утеплитель сетку устанавливают с помощью пластиковых подставок.

Трубы для обогрева пола УФФ или греющий кабель монтируют поверх арматуры и привязывают к прутьям вязальной проволокой или крепят хомутами. Систему теплого пола собирают из нескольких контуров, так как при диаметре 14 мм длина трубопровода не должна превышать 90 м, при 16 мм ―120 м. За счет большой массы и утепления снизу плита УФФ длительное время остается теплой после отключения обогрева даже зимой.

Заливка плиты

Заливку пола УФФ следует проводить за один день без длительных остановок. Если площадь здания большая лучше организовать подвоз бетонного раствора с завода ЖБИ. Смесь укладывают вдоль стены полосами шириной 0,8 — 1 м, начиная с любого угла. После заливки полосы раствор уплотняют вибратором, поверхность выравнивают. Следующие полосы укладывают аналогично до полной заливки плиты УФФ. Когда бетон затвердеет, выполняют затирку пола упрочняющей смесью.

Обустройство отмостки

Для эффективного отвода дождевой и талой воды от финского фундамента ширина отмостки должна быть не меньше 1 метра с уклоном 1 — 10⁰ от дома. Опалубку делают из обрезной доски или фанеры. Подушку из смеси песка и щебня толщиной 10 — 15 см насыпают на уложенные полотна геотекстиля, трамбуют. Сверху накрывают листами рулонной гидроизоляции. Затем укладывают слой экструдированного пенополистирола толщиной 5 см. Для предотвращения протекания цементного молочка утеплитель накрывают полиэтиленовой пленкой.

Поскольку нагрузка на отмостку невелика для армирования достаточно сетки с ячейками 10х10 см из прутьев диаметром 4 мм. После установки каркаса на полиэтилен заливают слой бетонного раствора толщиной 10 см. Уплотняют вибратором, выравнивают с соблюдением уклона. Для повышения влагостойкости проводят железнение бетона. На поверхность насыпают тонкий слой цемента, смачивают водой, разравнивают.

При сравнении с другими видами фундаментов цена УФФ $100/м² кажется высокой. Но если учесть, что в стоимость включено устройство отмостки, утепление плиты и фундамента, система обогрева пола, финский вариант окажется дешевле. К этому следует добавить возможность самостоятельного выполнения всех этапов монтажа УФФ.

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент — начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов. Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии. В Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент. Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская Плита

Вначале немного хвастовства :). Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин». Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом . Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен) — товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин». В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции (Родина отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :). А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло, а Владимир стал «гуру», к которому всем обращались за советом. Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга. Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается арматурный каркас и сетка, к которой, согласно планировке помещений, закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика. Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты. Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами. То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП. Ниже вы можете увидеть типичную конструктивную схему:

Преимущества строительства УШП

Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т.п.
Система дренажа и водоотведения вокруг дома
Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование
Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении
УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение. Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью — у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть. Правда часть из них, относится и к другим плитным фундаментам.

УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»
УШП подходит для многих типов грунтов, но не для всех. Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
Требовательность к квалификации исполнителей. Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить
Низкий цоколь. Недостаток условный, но тем не менее, многих напрягает то, что уровень пола в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
Материалоемкость. Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома
Ощутимые разовые финансовые вливания на первоначальном этапе. Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни. Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос — сколько все это удовольствие стоит. В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2. В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей. По другим регионам информации у меня нет. К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику в 600-800тр, в зависимости от региона и аппетитов подрядчика. Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж, коммуникации и т.п. Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

УФФ — Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет. Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту». Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Реализаций строительства УФФ у тех же скандинавов может быть много — в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

Может оказаться более выгодной и менее трудозатратой на участках с уклоном
Возможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.
Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.
Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.
Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.
Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.

УФФ утепленный финский фундамент — что это такое, обзор технологии устройства

Каркасные конструкции на малозаглубленных ленточных фундаментах (МЗЛФ) являются сегодня одним из самых перспективных направлений развития малоэтажного строительства. Значительное снижение веса одно- или двухэтажного дома позволяет применять эффективные инженерные решения, характеризующиеся небольшой трудоемкостью. Утепленный финский фундамент (УФФ) появился в отечественной практике 8 — 10 лет назад. Распространенная в скандинавских странах технология была воспринята поначалу с недоверием. Любые инновации, связанные со снижением объема работ, сталкиваются с неприятием значительной части строительного сообщества. Но за несколько лет здания, построенные с применением технологии УФФ, хорошо зарекомендовали себя в плане энергосбережения и комфорта. При этом не было замечено никаких проблем с прочностью и жесткостью несущих конструкций.

Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

Frost Protected Shallow footing/foundations (FPSF) и
Insulated Shallow footing.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

Изящное и простое решение противоморозной защиты
Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
Вариант лучше, чем УШП адаптируется к уклонам участка.
Схему допустимо применять при высоком уровне грунтовых вод

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% – 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% – 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Технология устройства УФФ

Рассмотрим пошагово комплекс работ, исходя из оптимизации (уменьшения) времени на их выполнение.

Выполняется определение места постройки на участке (если это не было определено индивидуальным проектом дома). Учитываются все естественные преграды, наружные коммуникации, границы участка, подъездные пути и проч.
Разметка котлована обносками (колышками с прикрепленными на них планками) производится с учетом запаса (0,3 — 0,5 м) относительно наружного периметра утепляемой отмостки.
Полностью удаляется плодородный слой.
Под несущими стенами роется траншея согласно глубине залегания подушки и необходимой высоте слоя подсыпки.

Плодородный слой снимается и в траншею под несущие стены укладывается песок и щебень слоями по 20 см

Опалубка и гидроизоляция утеплённого финского фундамента. Хорошо видно армирование и гидроизоляция.

Выполнена обратная засыпка. Вдоль внутренней поверхности ленты хорошо виден установленный предварительно утеплитель. Как вариант, часто используют пенопласт.

Смонтированная система утеплённого пола в конструкции УФФ

Поверхность УФФ плиты после заливки бетоном

Заключение

Самым впечатляющим результатом устройства фундамента с теплоизоляцией по данной схеме можно считать двойную выгоду от выполнения одной манипуляции. А именно: утепляющий слой, с одной стороны, является преградой на пути тепла из помещения в землю, с другой — аккумулирует восходящее от недр геотермальное тепло, предохраняя бетон и грунт от промерзания.

Вторым важным бонусом технологии является сравнительная простота и известность всех приемов работы для подавляющего большинства отечественных строительных бригад.
