Столбчатый фундамент из дерева: преимущества и недостатки

Как построить столбчатый деревянный фундамент? Экономичное решение

Для возведения небольших и легких зданий, таких как бани или коттеджи из бруса, оцилиндрованного бревна или каркаса, беседки и дачи можно использовать простой столбчатый фундамент из дерева. Его монтаж достаточно трудоёмок, но при этом расходы на обустройство такого основания в разы меньше, чем если заливать бетонный каркас.

Для монтажа деревянного фундамента столбчатого типа необходимо использовать только те сорта древесины, которые устойчивы к воздействию влаги. Оптимальными являются тик, лиственница или сосна при условии её качественной предварительной обработки. Именно эти породы дерева могут прослужить столбами для фундамента не один десяток лет. При этом стоит отметить, что для создания столбчатых опор фундамента лучше использовать исключительно нижнюю часть ствола дерева, которая носит название комель и отличается повышенными износостойкими характеристики.

Важно: желательно, чтобы диаметр деревянного столба опоры был не менее 200 мм. При этом углублять столбчатый фундамент из древесины стоит на глубину не менее 50 см (для внутренних стен дома), и на глубину 75-115 см (для несущих наружных стен здания).

Чтобы столбы-опоры из дерева прослужили дольше, необходимо перед монтажом провести их обработку антисептиком. Такая дополнительная защита дерева позволяет увеличить срок службы столбчатых опор в 1,5-2 раза.

Деревянный фундамент: варианты

Использовать древесину для строительства фундамента можно по-разному:

• В виде столбчатого фундамента, когда отрезки бревен, так называемые «стулья», соблюдая ряд правил, вручную вкапывают в грунт.

• В виде свайного фундамента – установка деревянных свай производится точно так же, как и железобетонных, сваебойной машиной.

Наша компания готова осуществить погружение деревянных свай на Вашем участке, согласно всем требованиям проекта с использованием высокопроизводительного сваебоя на базе КрАЗа (или Урала). Полезные для Вас материалы:

1. Мелкозаглубленный фундамент
2. Сколько стоит фундамент для дома

Антисептическая обработка дерева

Древесину обязательно нужно заранее ошкурить и наметить верхнюю и нижнюю части в соотвествии с ростом бывшего дерева

Это самый важный этап в возведении деревянного столбчатого фундамента. При этом стоит знать, что заготовку бревен под столбы лучше всего проводить в холодные месяцы в период ноябрь-январь. Древесину обязательно нужно заранее ошкурить и наметить верхнюю и нижнюю части в соотвествии с ростом бывшего дерева.

В качестве антисептирующего метода можно выбрать один из нижеприведенных:

• Обжиг древесины до крепкой угольной корочки;
• Химическая обработка древесины.

Каждый из методов имеет свои особенности исполнения, преимущества и недостатки.

Метод обжига

В этом случае дерево необходимо качественно обжечь со всех сторон на длину, равную подземной его части и плюс 20-25 см надземной части столба

В этом случае дерево необходимо качественно обжечь со всех сторон на длину, равную подземной его части и плюс 20-25 см надземной части столба. Обжигать дерево можно либо паяльной лампой, либо на костре. Метод обжига древесины требует соблюдения определенных правил:

• Так, дерево нужно обжигать равномерно и следить, чтобы толщина корки не превышала 2 см;
• Перед обжигом следует обработать периметр дерева глиной, слоем 1 см;
• После технологии обжига следует обмазать столбы битумной мастикой или смолой.

Химическая обработка древесины

Этот вид антисептической обработки дерева гораздо проще обжига, но требует определенных затрат на закупку химических препаратов

Этот вид антисептической обработки дерева гораздо проще обжига, но требует определенных затрат на закупку химических препаратов. В качестве антисептических средств можно использовать такие суспензии:

• Водные растворы. Это самый простой вид суспензии. Приготовить её можно из подручных средств, таких как поваренная соль и борная кислота из расчета 950:50 гр соответственно на 5 литров только закипевшей воды. Полученным раствором обрабатывают деревянную опору по всей длине.

Важно: водный раствор запрещено использовать в том случае, если уровень грунтовых вод на участке расположен высоко. В таких условиях суспензия будет просто смываться с поверхности столба, поскольку не имеет свойства глубокого проникновения в структуру дерева. Здесь лучше использовать уайт-спирит или сольвент.

• Паста глиняная. Этот тип средства также можно смешать самостоятельно из жирной просеянной глины и воды. Полученным составом обмазывают деревянные столбы для фундамента.
• Готовые химические препараты в виде растворов железного купороса, фтористого натри, хлористый цинк, кремнефторисиый натрий или аммоний.
• Масла — антраценовое, каменноугольное, сланцевое, креозотовое и пр. Но такие средства являются максимально токсичными из всех, поэтому стоит соблюдать все правила, указанные в инструкции.

Важно: самым эффективным считается тот антисептик, который имеет хорошую проникающую способность, не токсичен, бережно относится к металлическим крепежам, не вызывая их коррозии, а также устойчив к воздействию гриба.

Деревянный фундамент на «стульях»

Явными преимуществами такого фундамента являются его экономичность и натуральность. Недостатки:

• относительно малый срок службы
• необходимость ручной выемки грунта
• необходимость проведения защитных мероприятий
• непригодность для построек с массивными стенами

Хотя срок службы деревянного фундамента и можно продлить путем специальной антисептической обработки. Для этого можно использовать, как «народные» методы:

• обугливание наружного слоя в 1,5 — 2 см
• обработка гудроном
• обработка жидким битумом
• обёртывание рубероидом или пленкой и т.п.

Так и современные:

• пропитка противопаразитными средствами
• пропитка антисептиками

Для «стульев» наиболее пригодна комлевая часть сосны или дуба с диаметром не менее 20 см. Их устанавливают под углами здания не меньше, чем на глубине 125см. остальные – можно на 20-30 см. меньше.

Лучше, если под них подкладываются плоские камни или отрезок деревянного бруса 10х20х50 см. В пучинистых грунтах столбы обматывают пленкой, чтобы максимально снизить выталкивающие силы пучения грунта.

Преимущества и недостатки фундамента из дерева

Для монтажа деревянного фундамента столбчатого типа необходимо использовать только те сорта древесины, которые устойчивы к воздействию влаги

Деревянный фундамент из отдельно стоящих опор отличается целым рядом преимуществ, которыми являются:

• Простота устройства основания для дома;
• Низкая затратность на проведение работ;
• Отличная теплоизоляция дома на деревянном фундаменте, поскольку именно дерево отлично сохраняет природное тепло и не позволяет холоду от грунта пробираться в здание;
• Дерево обладает свойством упругой деформации, что делает такие столбы-опоры максимально износостойкими под воздействием движения грунта и давления дома на них.

К недостаткам деревянного фундамента можно отнести низкий срок службы, исчисляющийся несколькими десятками лет. Особенно эта негативная сторона древесины может проявиться на переувлажненных грунтах.
Стоит отметить, что разные сорта дерева имеют свой, отличный от других, срок службы:

• Так, дубовые опоры могут прослужить в среднем 15 лет, а при условии качественной обработки их антисептиком срок службы удастся повысить до 27-32 лет;
• Лиственница итого прослужит меньше — всего 7-8 лет. Если же дерево обработать перед монтажом, то удастся повысить эксплуатационный срок этих пород дерева до 11-15 лет.

Однако даже такой минус не мешает древесному фундаменту быть востребованным особенно в кругах дачников-самоделов.

Деревянный фундамент на сваях

Технически установка свай из древесины ничем не отличается от забивки железобетонных свай. Конечно, сваи из древесины – дешевле, но без антисептической обработки их лучше не применять.

Мы работаем со сваями, диаметром 300 мм., которые погружаем на проектную глубину копровой установкой. Наша техника – на автомобильной базе с мощным двигателем и высокой проходимостью. Она позволяет осуществлять свайные работы даже в очень ограниченных для маневра местах.

Обращайтесь по любому вопросу к нашим специалистам:

Мы строим надежные основания из свай!

Свяжитесь с нами и мы произведём работы

Наша компания занимается поставкой и забивкой свай. Мы произведём свайно фундаментные работы. Работаем в Московском регионе.

Обращайтесь!

1. Видео наших работ
2. Наши контактные данные

Наша компания поставляет сваи и сваебойную технику — обращайтесь, поможем!

Подбор материала

Один из важных моментов при возведении фундамента из дерева – это выбор подходящего материала. Породы древесины, которые подходят для конструкции — это:

Преимуществом этих пород относительно строительства фундамента является их устойчивость к гниению и повреждению насекомыми. Кроме того, сосна и лиственница не подвержены переувлажнению. Они становятся более прочными в условиях повышенной влажности.

Параметры бревен должны быть такими:

• лучше выбирать комель, т.е. нижнюю часть ствола;
• минимальный диаметр бревна – 20 см.

Расчеты

Прежде чем приступать к сооружению фундамента, необходимо правильно рассчитать требуемое количество материала.
Рассмотрено на примере дома с размерами 5х6 м, с высотой первого этажа 2,7 м, фронтовой высотой – 2,5 м. Покрытие крыши – шифер. Почва – суглинистая, Ro = 3,5 кг/см.кв. Грунт промерзает на 1,3 м.

Происходит это следующим образом:

1. Изначально рассчитывается вес строения. В указанном случае необходимо узнать массу стен (72 м²), она равна 3600 кг. (72*50=3600).
2. Далее рассчитывается масса перекрытий, а именно цоколь и пол между первым и вторым этажом. Общей площадью они равны в 60 м², соответственно масса их равна 6000 кг. Расчет аналогично предыдущему пункту.
3. Следующим этапом высчитывается эксплуатационная нагрузка, которая есть на первом этаже и на мансарде. Общая площадь*210 = 12600 кг.
4. Вес крыши будет равен: общая площадь (46 м²)*50 = 2300 кг.
5. В случае ската, равного больше 60 градусов, снеговая нагрузка принимается за 0 и в расчеты не включается.
6. Суммировав все полученные массы отдельных элементов дома, получится общий вес. В указанном случае это 31100 кг.
7. Для расчета общей площади всех столбов нужно воспользоваться формулой: S = глубина промерзания (1,3) * общая площадь (31100) / Ro (3,5) = 11550 см².
8. Далее следует высчитать площадь одного столба, который выбран для будущего фундамента. В данном случае выбран бур с параметром сечения 400 мм, а значит, его площадь составит 1250 см².
9. Количество столбов для конструкции можно узнать, разделив общую площадь столбов на площадь одного столба. В указанном примере – это 10 штук.

Важно: при сооружении фундамента стоит помнить, что установить большее число столбов, чем получено в расчетах, можно, но меньшее устанавливать нельзя.

Изначально столбы устанавливаются в местах, где присутствует более высокий уровень нагрузки, а затем проводится распределение их в остальных местах, учитывая симметрию расположения. При необходимости количество столбов можно увеличить.

Какие породы деревьев подходят для сооружения деревянных свай?

Чтобы изготовить деревянные сваи, преимущественно выбирают древесину хвойных пород. Чаще всего это ель, сосна, пихта, лиственница. Самыми лучшими качествами, и соответственно – плюсами в использовании, отличается лиственница. Это легко объяснить: в составе клетчатки данной древесины самое большое количество смол, если сравнивать с прочими хвойными деревьями. Смола является природным консервантом, обеспечивает дереву защиту от гниения. На прочности свай также положительно сказывается то, что все они имеют поперечное сечение.

Лиственница – лучший вариант для свай из дерева. На фото брус из лиственницы.

Чуть реже выбирают дуб для того, чтобы делать сваи. Морёный дуб могли бы использовать гораздо чаще, но осуществлять его заготовку нецелесообразно – себестоимость слишком высока. Применяют лишь то, что находят в природе – к примеру, стволы, которые лежали в воде много лет. Впрочем, у этого материала исключительная твёрдость, которую можно сопоставить, разве что, с грантом.

Есть народный способ для того, чтобы обезопасить древесину от гниения – концы брёвен следует обжечь. Это делают в глубину на три сантиметра. За счёт этого материал становится прочнее (бензопила будет брать с большим трудом, далеко не сразу получится пропил). Защитное действие от гниения гарантируется минимум на 25 лет.

Главное меню

Эта особенность очень важна при строительстве на пучинистых грунтах, когда грунт, замерзая, поднимает фундамент, а вместе с ним и конструктивные элементы дома.

Заглубленная ниже точки промерзания грунта опорная пята, надежно удерживает фундамент, не позволяя ему подниматься. Увеличение площади опоры фундамента в самой нижней его точке повышает несущую способность всей конструкции.

Это качество особенно важно при строительстве на грунтах с невысокой несущей способностью. Монолитные столбчатые фундаменты лучше изготавливать в маловлажных грунтах, когда в пробуренных скважинах отсутствует вода. Согласно технологии ТИСЭ не допускается подсыпка в скважины песчаной подушки, так как это может привести к неравномерным осадкам при уплотнении подушки. На грунтах с небольшой несущей способностью усиление можно выполнить подливкой цементным молоком.

После этого скважины армируют арматурными стержнями, сварив их в каркас. При установке каркаса следует принять меры, не допускающие его сдвиг, что может привести к контакту арматуры с грунтом. Перед заполнением скважин бетоном нужно вынести в натуру отметки нижней кромки ленточного фундамента ростверка. Для этого можно воспользоваться нивелиром или строительным гидравлическим уровнем. Бетон укладывают слоями, уплотняя штыкованием. Заполнив сферическую полость, в скважину по всему диаметру цилиндрической части опускают толевую рубашку, совместив ее верхнюю кромку с указателем уровня нижней части ростверка.

Такая толевая рубашка изолирует фундамент от грунта, снижая силы действия грунта при его пучении. Столбчатые фундаменты не годятся для домов с подвалом или цокольным этажом, не применяют их и на участках с существенными перепадами высот, поскольку большие боковые нагрузки могут их опрокинуть.

Процесс установки деревянных свай.

Сваи деревянные принято классифицировать на ряд видов:

• Есть из одного бревна;
• Есть также срощенные (то есть, которые скрепили по длине);
• Существуют также шпунтовые и пакетные.

Как правило, чаще всего используют первые два вида. Если говорить про второй вариант (сваи срощенные), по количеству брёвен в монтаже есть ограничения – допускается использование не более двух. Хотя, нередко это правило нарушается и применяют большее количество (но не более четырёх – это факт). Чтобы между собой скрепить брёвна (Сделать стяжки), применяются хомуты, нередко также используют накладки на болтах. Обрезки стальных труб также выбирают часто для скрепления – за счёт этого монтаж становится более надёжным и прочным.

Забивка деревянных свай в зимнее время года

Важно, чтобы цельные брёвна имели диаметр не менее 18 см, а если говорить про пакетные – то там не менее 16 см. Для одиночной сваи норматив длины находится в интервале 4-12 м. Важно, чтобы брёвна были очищены от сучьев и коры. Нижний конец заостряют у цельных свай из одного бревна (придают ему или четырёхугольную, или треугольную форму), затем сюда набивают башмак из стали (если фундамент обустраивается в плотном грунте, или же грунт содержит большой процент нерудных материалов, например – гравий и проч.). Верхний конец называется комель. Его армируют бугелем, чтобы молотом не расплющивало. Бугель – это стальная полоска, толщина которой составляет 12 мм, а длина – около 70 мм. Обруч надевают тогда, когда он раскалён – а когда он остывает, комель сваи обхватывается очень плотно, что и требуется строителям.

Чтобы вбивать сваи, используется паровоздушный молот, также нередко для такой работы выбирается вибромолот. Вибропогружателем тоже пользуются часто, но при необходимости вы всегда можете использовать самую простую кувалду. Кто-то применяет пресс – это нормально.

Ремонт

Любая конструкция с течением времени требует реконструкции.
Каким образом это проводят в случае со столбчатой конструкцией деревянного фундамента, можно ознакомиться ниже:

Деревянный столбчатый фундамент

Фундамент из деревянных свай стоит дешево, легко возводится, не требует техники для заливки, долговечен и подходит под загородный жилой дом. Рассмотрим, как готовится и строится деревянный фундамент, какие материалы для него требуются.

Критерии выбора

В основании домов люди привыкли использовать бетон, но не у всех есть уверенность, что марка соответствует реальности, не всегда есть возможность заказать грузовик с заводским качественным бетоном. Встает также вопрос цены и эффективности. Для загородных строений иногда выбирают свайный фундамент из дерева, т. к. при соблюдении технологии он прослужит десятки лет. Более всего это основание подходит для деревянного строения, ведь сроки эксплуатации фундамента и материала стен совпадают.

Состав и влажность грунтов влияет на деревянный фундамент сильнее всего. Выясните у специалистов, подходит ли грунт.

Преимущества такого основания:

1. Легкость возведения. Ямы для стульев можно пробурить мото — буром или вызвать специалистов.
2. Надежность. Если грунтовые воды низко, дерево продержится десятки лет. Есть примеры домов на сваях, стоящие более 100 лет.
3. Экологичность. Древесина — самый безвредный материал.
4. Дешевизна. На фоне долговечности очень выгодно смотрится и низкая цена основания, она не мешает общему качеству.
5. Энерго эффективность. Дом на столбчатых сваях не касается земли и не теряет тепло.

Деревянный фундамент из столбов подразделяется на 2 основных вида: на сваях — стойках и на висячих сваях. Стоячие столбы имеют опору и ставятся на слабый грунт. Висячие — не требуют опоры, они ставятся в слабых слоях, если глубина последних значительна. Какой вариант выбирать, зависит от прохождения грунтовых вод и состава грунтов в местности, где возводится жилище. Все нужно выяснить у специалистов.

Подходящее дерево под столбчатое основание — это дуб, который всегда отличался долговечностью. Дешевле обойдется древесина хвойной породы — сосна. Можно использовать и лиственницу.

Этапы строительства

Несколько этапов проводят в порядке, предусмотренном технологией и традициями:

• Подготовка столбов, обработка антисептиком и гидроизоляция.
• Расчистка участка под дом.
• Бурение свайных отверстий вручную мото буром или вызов специалистов.
• Засыпание слоя песка на дно отверстий.
• Установка столбов и бетонирование, засыпка гравием.
• Спиливание лишней древесины на сваях, выравнивание.
• Гидроизоляция верхней поверхности — свайного торца.

Подготовка столбов

Сваи под деревянный фундамент берут с нижней части дерева, пилят одинаковые куски и ошкуривают. Тщательно убрать кору важно еще потому, что в ином случае будет потеряно значительно больше пропитки. Поверхность должна стать как можно более гладкой.

В идеале столбы подбираются заранее, из зимнего сухого леса, и просушенные чем более, тем лучше. Самые мощные шпалы ставят под углы, несущие стены. Обработка делается путем обжига, как в старое время, или антисептиком, добавляется гидроизоляция.

Первый метод, обжигание — проводится до угольной корки. Для этого зажигается костер (горелка), заготовка в нем постепенно переворачивается, тщательно прожигается. Полностью надо прожечь часть сваи, которая попадет под землю, и поверхность выше уровня земли на 20 — 25 см. Раньше перед обжигом наносили глину, и сегодня это не повредит. В момент горения важно не допустить сильного пережигания. Слой угля не должен превышать 2 см. На последней стадии требуется просмолить стул. Или обработать битумом (битумной мастикой).

Защита антисептиком выполняется нанесением жидкости кистью в 2 или более захода. Она дает очень маленький слой защиты, но при сухом грунте фундамента хватит надолго. Водные химические растворы можно приготовить самому:

1. 5 л кипятка смешать с 50 г борной кислоты, добавить 950 г пищевой соли, при постоянном помешивании получить единую массу. Этим веществом можно покрывать будущий фундамент из деревянных шпал.
2. Народный рецепт — глиняная паста из просеянной глины, которая получается путем смешивания с водой.
3. Химические растворы, продающиеся в хозяйственных магазинах. Это железный купорос, цинк хлористый, аммоний кремнефтористый и подобные.
4. Пропитка масляная или алкидная, которую подбирают по рекомендации на этикетке. Сюда же добавим антисептик, его можно применить совместно с пропиткой.

В дополнение к раствору пропитки делается гидроизоляция — обертывание толстым рубероидом без приклеивания, чтобы при промерзании грунта наш столб не повредился. Если жилище планируется на возвышенности, а фундамент деревянные стулья поставлен в сухом грунте; если, во — вторых, надежно отводятся ливневые потоки, и под дом не попадает влага, то сваи прослужат максимально долго.

Обжиг деревянной сваи, которую опускают в землю, позволит получить сантиметры защищенного слоя древесины. А антисептик впитывается лишь на несколько миллиметров.

Дальнейшие действия

Первым делом для подготовки фундамента мы должны выяснить, сколько требуется бурить ям, на какую глубину. Это зависит от проекта дома и снова от грунтов. В ямы опускают готовые и обработанные столбы, которые берут из нижней части дерева. Диаметр — от 200 мм.

Сама яма под столб должна быть толще его в 1,5 раза. Чтобы морозное пучение не повредило фундаменту, нашу сваю можно обмотать рубероидом или прочной пленкой. Примерзания грунта к свае в этом случае не произойдет, и она останется невредимой.

Если решено использовать опору, то в качестве нее выпиливается крестовина с выемкой. Предварительно в земляные отверстия засыпают слой песка высотой примерно 20 см и утрамбовывают. Столб надежно закрепляется на опоре скобами или иными средствами, опускается на слой песка и утрамбовывается.

Саму опору необходимо обработать выбранным способом: обычно это антисептик и гидроизоляция битумными мастиками. Как это сделать, описано в разделе «Подготовка столбов». Каждая свая может бетонироваться на 20 и более см или целиком, остатки ямы засыпаются щебнем.

Закладывают столбчатый фундамент своими руками на глубину 500 — 1550 мм. Внутреннему столбу подойдет глубина от 50 см, на него меньше нагрузки. А столбы под стены должны закладываться минимум на 75 см. После выставления по уровню, бетонирования и засыхания свай отпиливают лишнее сверху, выравнивая каждую по единой плоскости, на которую ляжет дом. Убедившись, что сваи выровнены, проводят последнюю обработку верхнего торца антисептиком и прикрывают их сверху кусками толстого рубероида.

Видео

Заключение

Надежный фундамент из дерева будет служить вам долго, если выполнены основные условия и советы. Даже после загнивания стулья можно заменить бетонными кубами (блоками), которые достаточно нарастить или подставить вовремя. Простое основание подойдет под несложные хозяйственные постройки – хоздворы или бани, небольшие домики.

В то же время свайный фундамент используют и для капитальных коттеджей, скорее тоже деревянных, из оцилиндрованного бруса. Применение столбов сильно зависит от специфических моментов — влажности, типа грунта и глубины пролегания воды. Но если все в порядке, можно смело использовать деревянные фундаменты и наслаждаться отдыхом на природе.

Столбчатый фундамент из дерева

Для легких и, тем более, временных строений вполне подойдет столбчатый фундамент из дерева, причем возведение такого основания считается самым простым и недорогим. Не смотря на то, что срок службы столбчатого деревянного фундамента очень ограничен (сосна – 7-15 лет, дуб – 15-30 лет), значительный выигрыш в цене и затратах до сих пор оставляет актуальным эту технологию во многих региона отечества.

Помимо самого строительства фундамента необходимо подготовить используемые бревна, чтобы они могли прослужить дольше. Для закладки деревянного столбчатого фундамента лучше применять нижнюю часть ствола (комель) диаметром не менее 20 см.

Подготовка столбов для фундамента из дерева

Чтобы деревянный столбчатый фундамент прослужил в 1,5-2 раза дольше, его необходимо обработать антисептическими материалами:

1. Самым древним и эффективным методом защиты бревен от гниения считается их обжиг до угольной корки (толщиной минимум 1-2 мм), которая предотвращает контакт грунта с древесиной и не позволяет образовываться гнили. Обжиг можно провести на костре или паяльной лампой.

1. Самым древним и эффективным методом защиты бревен от гниения считается их обжиг до угольной корки (толщиной минимум 1-2 мм), которая предотвращает контакт грунта с древесиной и не позволяет образовываться гнили. Обжиг можно провести на костре или паяльной лампой.

2. При страхе огненной обработки можно выполнить защитную пропитку, которую изготовить можно из легкодоступных химикатов. Так довольно эффективным средством считается пропитка такими растворами:

• В 5 литра крутого кипятка растворяют 950 г. поваренной соли и 50 г. борной кислоты. Обработка производится в два-три слоя.

• Глиняная паста – отличный антисептик. Для ее приготовления используют жирную глину, просеянную через мелкое сито и отмоченную в воде до пластичной однородной пасты.

• Также можно применить покупные широко распространенные растворы: хлористого натрия, кремнефтористого натрия, аммония, магния или цинка кремнефтора, хлористого цинка и железного купороса.

У антисептиков есть и отрицательная сторона:

• Водные растворы слабо проникают вглубь и легко смываются, поэтому использовать такую обработку в условиях непосредственного соприкосновения мокрого грунта к столбам просто бессмысленно.

• В местах, где воздействует непосредственная влага, применяются пропитки на органических растворителях (сольвент, уайт-спирит).

• Маслянистые антисептики более эффективны, но токсичны, поэтому применять их рекомендуется только для наружной обработки с непосредственным контактом грунта. Так креозотовое, антраценовое, каменноугольное и сланцевое масло эффективно даже в условиях затопления водой, но является сильным токсином, что требует правильного применения.

Изготовление столбчатого деревянного фундамента

Изготовление столбчатого деревянного фундамента осуществляется по общим принципам возведения столбчатых фундаментов, т.е. основной задачей стоит зафиксировать столбы точно в вертикальном положении в грунте на определенной глубине с расчетным шагом. Для возведения фундамента лучше использовать древесину с высокой биологической стойкостью: дуб, лиственница, кедр.

Изготовление столбчатого деревянного фундамента осуществляется по общим принципам возведения столбчатых фундаментов, т.е. основной задачей стоит зафиксировать столбы точно в вертикальном положении в грунте на определенной глубине с расчетным шагом. Для возведения фундамента лучше использовать древесину с высокой биологической стойкостью: дуб, лиственница, кедр.

1. Глубина заложения столбов в основном выбирается от веса сооружения и геологической структуры грунта, но, в основном, составляет не менее 1,5 м. Шаг между бревенчатыми опорами подбирается 1,5-2 м с учетом расположения их во всех углах и местах пересечения стен.

2. Изготовление ям под столбы можно осуществить вручную лопатой или специальным приспособлением типа бура, хотя многие застройщики, чтобы ускорить процесс, соглашаются на механические способы (машинные буры).

3. На дно ямы укладывается камень основания или заливается бетонная платформа толщиной не менее 100 мм, что обеспечивает лучшую опору на грунт и уменьшение проседания фундамента.

4. Бревенчатые столбы устанавливаются строго вертикально по уровню с фиксацией их кирпичами. Для меньшего гниения древесины столбов полная их засыпка производится не грунтом, а крупно фракционным материалом: битый кирпич, щебень, гравий, шлак, песок. Такая отсыпка позволяет уменьшить скопление влаги возле столбов.

4. Бревенчатые столбы устанавливаются строго вертикально по уровню с фиксацией их кирпичами. Для меньшего гниения древесины столбов полная их засыпка производится не грунтом, а крупно фракционным материалом: битый кирпич, щебень, гравий, шлак, песок. Такая отсыпка позволяет уменьшить скопление влаги возле столбов.

5. Не забывайте перед установкой столбов провести защитную гидроизоляцию нижней подземной их части. Так используя маслянистые защитные обмазки можно одновременно применить обматывание столбов рубероидом со склеивание слоев битумными мастиками.

6. После тщательной утрамбовки засыпки столбов выполняется их перевязочный пояс, и лишь после надежной фиксации столбов, можно выполнять возведение самого сооружения.

Столбчатый фундамент: устройства, виды, расчет и советы эксперта

Разбираемся вместе с экспертами в плюсах, минусах и особенностях монтажа столбчатого фундамента.

Эксперты в этом материале:

• Дмитрий Чунюк, заведующий кафедрой механики грунтов и геотехники НИУ МГСУ;
• Станислав Гапеев, технический специалист торговой сети «ТЕХНОНИКОЛЬ»;
• Вадим Сороколад, сооснователь строительной компании 101 GROUP.

Что такое столбчатый фундамент

Столбчатый фундамент — это тип основания зданий, смонтированный на сваях (столбах), которые принимают на себя нагрузку строения (Фото: Shutterstock)

Столбчатый фундамент — это тип основания зданий, смонтированный на сваях (столбах), которые принимают на себя нагрузку строения. Ростверк — верхняя часть фундамента — связывает эти столбы и распределяет по ним вес здания. Он же предохраняет опоры от смещения и разрушения из-за тяжести.

Столбчатый фундамент не монтируют для массивных строений, при нестабильных грунтах и плывунах, а также высоком залегании грунтовых вод. Кроме того, он запрещен при серьезных перепадах уровня земли — более чем 1,5 м. Этот фундамент имеет преимущество перед ленточным: если почва промерзает, она вытесняет фундамент, в случае со столбами деформация будет минимальной по сравнению с монолитной лентой.

Вадим Сороколад, сооснователь строительной компании 101 GROUP:

— Все зависит от типа здания и инженерно-геологических условий площадки для строительства. Столбчатый фундамент применяется при возведении относительно легких зданий и, соответственно, небольших нагрузках на грунты основания. Хотя, я считаю, для строительства жилого дома лучше использовать свайный фундамент. Столбчатый фундамент используется обязательно в бесподвальных зданиях.

Устройство столбчатого фундамента

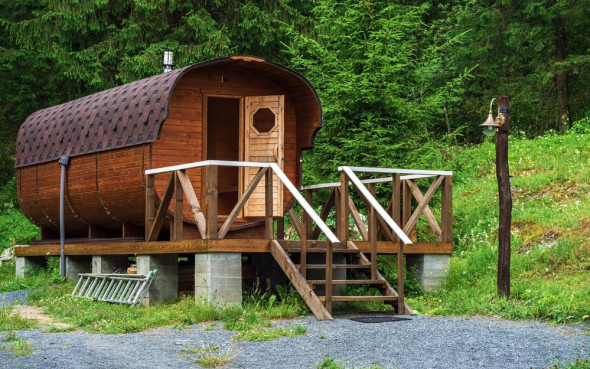

Столбчатый фундамент чаще выбирают для небольших построек: навесов, бань, гаражей, террас, летних кухонь и беседок (Фото: Shutterstock)

Столбчатый фундамент чаще выбирают для небольших построек: навесов, бань, гаражей, террас, летних кухонь и беседок. Для многоэтажного дома такой основы будет недостаточно. Этот фундамент состоит из опор, углубленных в грунт на 0,5–1,5 м.

Столбы возвышаются над землей на высоте 0,2–0,5 м. Их монтируют под основной тяжестью: в местах примыкания несущих стен, под будущими лестничными пролетами. Если длина постройки или предполагаемой комнаты больше 3 м, рекомендуется установить дополнительные промежуточные столбы.

Станислав Гапеев, технический специалист торговой сети «ТЕХНОНИКОЛЬ»:

— Столбчатый фундамент — это упрощенный вариант распространенного свайного фундамента или даже его прародитель. Однако столбчатый фундамент в отличие от свайного имеет большие ограничения по применению. В первую очередь, такой фундамент можно выбирать только под легкие каркасные дома и хозяйственные постройки. Например, он подойдет для домов из древесины. Для тяжелых домов с подвалом или погребом он не подходит. При этом основание и грунты не должны быть слабонесущими и зыбкими. Также такой фундамент нельзя устанавливать на наклонных поверхностях.

Плюсы столбчатого фундамента

Этот вид фундамента ценят за небольшую стоимость. По сравнению с ленточным мелкозаглубленным, он обойдется дешевле в полтора-два раза. Основные качественные плюсы столбчатого фундамента:

• небольшой объем земляных работ;
• не требует утепления;
• при строительстве не используется тяжелая техника;
• монтируется быстро.

Станислав Гапеев уточняет, что один из главных плюсов такого фундамента — простота возведения.

Минусы столбчатого фундамента

Недостатки распространяются на особенности почвы и массивность строений, с которыми столбчатый фундамент несовместим (Фото: Shutterstock)

Недостатки распространяются на особенности почвы и массивность строений, с которыми столбчатый фундамент несовместим. Кроме того, часто обращают внимание на следующие минусы:

• невозможно построить подвал;
• не подходит для домов выше одного этажа;
• не рекомендуется под строения из кирпича и бетона;
• нельзя монтировать в сложный рельеф, на склонах, торфяных и глинистых почвах.

Виды столбчатого фундамента

Столбчатый фундамент классифицируют в зависимости от материалов, из которых он сделан (Фото: Shutterstock)

Столбчатый фундамент классифицируют в зависимости от материалов, из которых он сделан.

Деревянный

Дерево подходит для временных или максимально легких построек с небольшой нагрузкой. Оно идеально для бытовок, летних веранд с настилом и птичников. Для изготовления столбов дерево твердых пород сверху покрывают битумом. Во многих случаях, хоть и не всегда, дополнительно пропитывают креозотом.

Кирпичный

На таких основаниях строят одноэтажные дома. Но для этого берут только полнотелый керамический и силикатный кирпич. Их основной плюс — низкое влагопоглощение (не более 6%).

Монолитный железобетонный

Для столбов используют бетон марок В15 — В25. Для легких однолетних строений такого фундамента достаточно, но если планируете, что они прослужат дольше, отдавайте предпочтение армированному бетону.

Бутобетонный

В такой фундамент добавляют камень. Так он становится менее прочным, но и стоит дешевле. Бутобетонный столбчатый фундамент подходит для многих построек, в том числе бань и саун.

Сборный

Экономвариант из штучных материалов. Подойдут кирпич, бетонные блоки или бутовый камень.

Трубный

Современный вариант с предварительным закапыванием труб из стали, асбестоцемента или пластика. Внутрь укладывают арматурный каркас, а затем заливают бетон.

Кроме того, основание можно выбирать в зависимости от степени углубленности:

• незаглубленный фундамент монтируют под землю на 0,45–0,55 м. Он подходит для маленьких легких строений;
• мелкозаглубленный — 0,4–0,7 м от глубины промерзания. Если грунт прочный, фундамент будет устойчивым и долговечным;
• заглубленный — до 2 м. Оптимален как основание для дома и других фундаментальных строений.

Расчет столбчатого фундамента

Если вы укладываете фундамент самостоятельно, заранее проведите все необходимые расчеты либо обратитесь за консультацией к специалисту (Фото: Pexels)

Вадим Сороколад считает, что для грамотных расчетов необходимо знать основы строительной механики и механики зданий: «Главная ошибка — отказ заказывать «геологию» (информацию о геологических и гидрологических условиях на отведенном под строительство земельном участке) и отказ обращаться к проектировщикам».

Если вы укладываете фундамент самостоятельно, заранее проведите все необходимые расчеты либо обратитесь за консультацией к специалисту. Он будет учитывать следующие параметры:

• ширина столбов должна быть больше ширины стены и ростверка на 10 см, они выступают за них с обеих сторон;
• опоры закладывают выше глубины промерзания;
• глубокие столбы монтируют, если внизу находятся плотные слои почвы; длина столбов при этом рассчитывается больше величины заглубления;
• удлинение столбов в высоту на 40–50 см для защиты стен от грязи и влаги.

Дмитрий Чунюк, заведующий кафедрой механики грунтов и геотехники НИУ МГСУ:

— Такие фундаменты работают только через подошву — горизонтальную плоскость, которой конструкция опирается на грунтовую основу, поэтому, зная примерную нагрузку от здания, площадь опирания столба на грунт и имея поверхностные представления о грунтах, вы сможете с помощью таблицы в строительных нормах рассчитать, какое количество столбов понадобится на погонный метр стены. Это СП 22.13330.2016 — основания зданий и сооружений.

Чем чаще вы поставите столбы, тем фундамент будет надежнее. Кроме того, понадобится более легкая конструкция ростверка, который объединяет верх этих столбов. Если ставить их редко, появятся большие изгибающие моменты. Соответственно, возрастут затраты: не на устройство самого фундамента, а на устройство ростверка, чтобы создать жесткую связь.

Станислав Гапеев:

— Можно самостоятельно в одиночку выполнять поэлементно каждую отдельную опорную точку. Земляные работы, как правило, это незначительное заглубление на 40–50 см. Затем закладываются столбы — например, из кирпича. Расстояние между ними обычно варьируется от 1 м до 3 м, это зависит от дома и от грунта. Столбы обязательно устанавливаются под несущие стены, по углам, в местах, где есть повышенные нагрузки.

Разница в фундаменте под разные постройки заключается только в весе самой постройки и особенностях грунта и ландшафта, от этого зависит количество и сечение столбов. Нужно понимать, какой вес способен держать грунт и какое сечение столбов требуется для нормальной эксплуатации.

Как сделать столбчатый фундамент

Профессиональный строитель заложит долговечный столбчатый фундамент за один день. Если вы решили заниматься этим самостоятельно, следуйте инструкции:

1. Подготовьте территорию. Очистите и по необходимости выровняйте верхние слои почвы. Обычно снимают не менее 15 см, после чего требуется уплотнение (песок смачивают водой и тщательно трамбуют).
2. Сделайте разметку. Ориентируйтесь на заранее разработанный план. Наметьте на земле осевые линии стен здания.
3. Сделайте обноску — определите шнурами внутренний и наружный контуры. Углы должны быть строго 90 градусов.
4. Разметьте шнуром верх оголовков опор будущего фундамента. Здесь пригодятся нивелир или гидроуровень.
5. Выкопайте круглые ямы небольшого диаметра — до 40 см. Можно использовать ручные буры и технику, но в большинстве случаев достаточно обычной лопаты.
6. Выкладывайте опоры от двух рядов из четырех блоков. Для связки подойдет цементно-песчаный раствор. Открытую часть столбов можно оштукатурить.
7. Проведите гидроизоляционные работы в районе соприкосновения верхушек столбов с обвязкой. Для этого используйте рулонные и обмазочные материалы.

Станислав Гапеев:

— При самостоятельном монтаже нужно следовать технологии монтажа и делать расчеты. Для этого важно учесть состояние грунта. Часто игнорируется его несущая способность, недостаточное количество столбов или установка на наклонных поверхностях.

Комментарий эксперта

Столбчатые фундаменты сейчас достаточно популярны в малоэтажном частном строительстве, они используются для возведения зданий с небольшими нагрузками на основание (Фото: Shutterstock)

Дмитрий Чунюк:

— Столбчатые фундаменты сейчас достаточно популярны в малоэтажном частном строительстве, они используются для возведения зданий с небольшими нагрузками на основание. Главные причины популярности — дешевизна и скорость возведения.

Такой фундамент можно сделать самостоятельно, но зачастую это приводит к деформациям зданий и потере устойчивости фундаментов. Как правило, когда такие фундаменты изготавливают самостоятельно, не учитывают свойства грунтов, на которых их возводят. Допустим, в глинистых и водонасыщенных грунтах зимой, во время морозного пучения, столбчатые или трубчатые фундаменты часто выдавливаются из грунта. А в связи с тем, что сооружения на таких фундаментах имеют маленькие нагрузки на основание, начинается неравномерное поднятие здания. Если под трубчатые фундаменты устанавливаются скважины, при разбуривании на дне этих скважин образуется шлам, то есть неуплотненный грунт. При передаче нагрузки он уплотняется, что также приводит к деформациям. Отдельные столбы уходят, происходит неравномерная осадка. Поэтому возводить столбчатый фундамент самостоятельно нежелательно. Лучше обратиться к специалисту или хотя бы иметь какое-то представление об инженерно-геологических условиях своего участка.

Заложение подошв столбчатого фундамента обязательно должно быть ниже глубины сезонного промерзания. Поэтому надо учитывать ее в зависимости от региона проживания. Если фундамент устанавливают в пылевато-глинистых пучинистых грунтах, то боковые пазухи надо засыпать песчаным грунтом либо песчано-гравийной смесью, чтобы избежать выпучивания по боковой поверхности.

Будьте в курсе важных новостей — следите за телеграм-каналом «РБК-Недвижимость»

Столбчатый фундамент из дерева

Название конкретного столбчатого фундамента зависит от того, какой материал используется в его строительстве. В данной статье мы подробно рассмотрим столбчатый фундамент из дерева. Его устанавливают под бани, а также легкие дворовые строения из каркаса, бревен, бруса.

Возведение деревянного столбчатого фундамента считается одним из самых простых и дешевых способов. Для его закладки используют древесину дуба или хвойных пород деревьев (сосны, лиственницы), так как она обладает высокой биологической стойкостью. Бревенчатые столбы из этих пород, после антисептической обработки могут без разрушения простоять в земле несколько десятилетий. Для строительства фундамента чаще всего использую нижнюю часть деревянного ствола, которая называется комель. Диаметр бревна должен быть не менее 200 мм. Глубина залегания данного фундамента:

• для внутренних стен не менее 500 мм;
• для наружных стен на 750-1550 мм.

Перед установкой столбы необходимо антисептировать, чтобы защитить их от гнилостных процессов и увеличить срок службы в 1,5-2 раза. Антисептической обработке подвергаются:

• нижний торец,
• вся часть столба, которая под землей,
• часть столба высотой 250 мм, которая находится выше уровня земли.

Достоинства и недостатки деревянных фундаментов

Столбчатый фундамент, выполненный из такого уникального стройматериала как дерево, имеет ряд достоинств:

• Простая технология строительства;
• Низкая стоимость;
• Здания, возводимые на деревянном фундаменте, не теряют тепло, так как дерево является природным теплоизолятором;
• Деревянные столбы обладают свойством упругой деформации, которое позволяет им от избыточного давления не разрушаться и деформироваться как опоры из других материалов.

При строительстве деревянного столбчатого фундамента вы, безусловно, сэкономите много денег, но потеряете в сроке его эксплуатации, так как основным недостатком данного основания является его недолговечность. Особенно это касается тех дачников, на участке которых часто меняется влажность грунта.

Срок службы деревянных столбов «стульев» в зависимости от породы дерева:

• дуб – не более 15 лет (при условии обработки антисептиком или обжигом – 28-32 лет);
• сосна, лиственница – не более 7 лет (при условии обработки антисептиком или обжигом – 11-15 лет).

Несмотря на ограниченный срок службы столбчатого основания из дерева он даже сегодня остается достаточно востребованным среди дачников-самоделов, которые при минимальных затратах и в одиночку могут возвести этот фундамент.

Этапы строительства

Возведение столбчатого деревянного фундамента состоит из нескольких этапов:

Калькулятор Столбы-Онлайн v.1.0 – проектирование столбчатого фундамента.

Давайте теперь подробно рассмотрим все эти этапы. www.gvozdem.ru

Подготовка и антисептирование деревянных столбов

Чтобы столбчатый деревянный фундамент простоял как можно дольше, необходимо правильно подготовить и антисептировать, используемые для его возведения бревна.
Столбы-стулья желательно заготавливать с ноября по январь. Перед защитной обработкой их необходимо очистить от коры (ошкурить) и пометить верх и низ, в соответствии с тем как дерево росло.

Если вы хотите увеличить срок службы фундамента из деревянных столбов в 2 раза, то перед его установкой обязательно антисептируйте бревна, так как это поможет защитить их от биологического разрушения и появления плесени.

Существует несколько методов антисептирования:

• обжиг до угольной корки;
• химический способ.

Обжиг до угольной корки.
Данный способ позволяет защитить древесину от контакта с грунтом и образования гнилостных процессов. Обжиг проводят при помощи паяльной лампы или на костре. Обжиганию подвергается вся часть деревянного стула, которая будет под землей плюс часть высотой 200-250 мм, которая будет над поверхностью земли. Перед началом процесса на столб необходимо нанести слой глины толщиной 10 мм. Обжигать бревно нужно очень аккуратно и медленно, при этом постоянно наблюдая за тем, чтобы глубина обугливания (угольной корки) была не более 20 мм. После этого столб обрабатывают битумом или густой смолой.

Химический способ
Химический метод заключается в пропитке деревянных столбов перед их установкой специальными легкодоступными химикатами. Если вы не хотите тратить свое драгоценное время на медленный обжиг бревен или боитесь огня, тогда для защиты древесины обработайте её одним из следующих антисептических растворов:

• Водные растворы:
  • В емкость необходимо налить 5 л крутого кипятка, добавить 50 г борной кислоты, 950 г поваренной соли и все тщательно размешать до полного растворения. Данным самодельным раствором нужно 2-3 раза обработать поверхность деревянного столба-стула.
  • Глиняная паста однородной пластичной консистенции. Изготавливается она из предварительно просеянной жирной глины и воды.
  • Покупные водные растворы: хлористого цинка, железного купороса, кремнефтористого аммония или натрия, фтористого натрия и т.д.

  Эффективным считается тот антисептик, который:

  • не вызывает коррозии в крепежных деталях из металла,
  • не уменьшает физико-механические качества деревянных столбов,
  • не обладает неприятным запахом,
  • не опасен для людей и животных,
  • обладает хорошей проникающей способностью,
  • стойкий,
  • высоко токсичен к грибкам.

  Сегодня на рынке антисептиков появились новые средства, которые помимо своей основной защитной функции обладают еще и декоративными свойствами, которые могут придать эстетику наземной части фундамента.

  Недостатки антисептических средств:

  • Водные растворы не рекомендуется использовать в условиях непосредственного контакта деревянных стульев с влажным грунтом, так как они достаточно плохо проникают вглубь древесины и легко с нее смываются.
  • В мокрых грунтах необходимо использовать составы на органических растворителях, такие как уайт-спирит, сольвент.
  • Маслянистые антисептики считаются самыми токсичными, поэтому применять их следует с обязательным соблюдением инструкции указанной на упаковке.

  Возведение столбчатого деревянного фундамента

  Деревянные столбы-стулья необходимо устанавливать:

  • во всех углах будущей постройки,
  • в местах пересечения стен,
  • по периметру здания на расстоянии от 1,5 до 2 метров друг от друга.

  Строительство столбчатого фундамента из дерева производится по общепринятым правилам возведения столбчатых фундаментов, которые сводятся к необходимости закрепить опорные столбы в грунте строго в вертикальном положении, с заранее рассчитанным шагом и на определённой глубине. Данный вид фундамента лучше возводить из биологически стойких пород деревьев: сосны, кедра, лиственницы, дуба, которые предварительно необходимо антисептировать.

  Этапы работ

  Расчет длины и количества деревянных столбов

  Глубина заложения деревянных опор определяется в зависимости от геологической структуры грунта и веса будущего сооружения. Чаще всего она составляет 500 мм для внутренних стен и от 750 до 1550 мм для наружных стен.

  Длина деревянной опоры складывается из длины столба, который будет под землей (750-1550 мм), плюс длина столба над землей (не более 600 мм), плюс небольшой запас, который принимается во внимание при дальнейшем спиливании столбов по шнуру под общий уровень.

  Расстояние между деревянными столбами вычисляется расчетным путем и не должно превышать 2 метров с учетом того, что они должны быть расположены в местах пересечения стен и во всех углах будущей постройки. Количество опор зависит от площади здания и веса строительных конструкций. При этом необходимо учитывать несущую способность грунта, а не самого фундамента. Так, например, если диаметр фундаментного столба составляет 250 мм, то опирается он в свою очередь на грунт площадью 500 мм. Если грунт обладает несущей способностью 2 кг/см² то тогда каждый столб сможет нести приблизительно 1 тонну веса конструкций дома. Поэтому если вы знаете расход строительных материалов, которые будете использовать для возведения здания, то без особых усилий сможете рассчитать необходимое количество фундаментных столбов именно для вашего строения.

  Копка ям

  Для установки деревянных столбов необходимо выкопать ямы, диаметр которых должен быть не меньше 350 мм, т.е. в 1,5 раза превосходить диаметр самого столба. К примеру, если диаметр опоры 300 мм, то необходимо вырыть яму диаметром 450 мм. Копку ям можно произвести несколькими способами:

  • Ручным – с помощью лопаты самостоятельно выкапываем ямы. Данный способ не требует денежных затрат, но отнимает достаточно сил и времени.
  • Механизированным – с помощью нанятой специальной техники. Использование спецтехники приведет к удорожанию вашего фундамента, но сэкономит силы и время.



  Устройство песчаной подушки

  На дно вырытых ям укладывают песок толщиной 100-200 мм с обязательным трамбованием.



  Для расчета глубины промерзания грунта вашего города можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.

  Устройство гидроизоляции

  Перед установкой деревянных опор в грунт, нужно провести защитную гидроизоляцию той части столба, которая будет под землей. Для этого стул пропитывают маслянистыми растворами и обертывают несколькими слоями толя или рубероида, проклеивая их битумными мастиками. Данный чулок (бандаж) защищает поверхность деревянного столба от контакта с грунтом, что позволяет уменьшить вероятность его гниения и примерзания к грунту. При применение чулка воздействие сил морозного пучения на опору будет минимальным, так как, вспучиваясь грунт будет скользить по бандажу не поднимая столбы фундамента.



  Установка деревянных столбов

  Деревянные опоры устанавливают в вырытые ямы комлями вниз и выравнивают в вертикальном положении.
  Примечание: Но бытует и другое мнение, согласно которому столбы необходимо устанавливать верхушками вниз, а комлями вверх (т.е. в обратном направлении по сравнению с природным ростом дерева). Считается, что это поможет избежать перемещения влаги по древесным сосудам.
  Установка бревен производится по уровню в строгом вертикальном положении. Деревянные столбы укладывают в вырытые котлованы вдоль стен, при этом необходимо, чтобы они были установлены точно по оси стены. Для этого, в первую очередь, во всех углах и местах пересечениях стен размещают маячные столбы, в которые затем вбивают гвозди и туго натягивают причалку (проволока, капроновая нить, леска). Потом приступают к установке всех оставшихся промежуточных столбов, проверяя их вертикальное положение по отвесу, а горизонтальное – по шнуру-причалке.



  Для наибольшей устойчивости и увеличения опорной несущей площади стула его нижнюю часть необходимо установить:

  • на деревянную крестовину с подкосами (используют при не заглубленном фундаменте);
  • на бетонную плиту (“пяту”) или постелистый камень (применяют при возведении заглубленного фундамента).

  Крестовина. Для изготовления деревянной крестовины берут 2 пластины длиной до 700 мм, которые скрепляют между собой крест-накрест. Чаще всего опорный стул соединяют с крестовиной несколькими металлическими скобами. Но для увеличения устойчивости закрепления в нижнем торце столба вырубают шип, а в верхнем бруске крестовины – гнездо. Достаточно простоя конструкция крестовины позволяет не только повысить опорную несущую площадь деревянного стула, но и мешает силам морозного пучения поднимать фундаментные столбы из ям.





  Бетонная плита. Для увеличения надежности заглубленного деревянного фундамента можно сделать подушку из монолитного бетона. Для этого на дно утрамбованной песчаной подушки заливают бетон толщиной 200 мм и пока он еще свежий в него погружают столб на глубину 100-110 мм. Благодаря такому способу устойчивость фундамента значительно увеличивается, так как после схватывания бетона происходит жесткая фиксация деревянного стула.



  Обратная засыпка

  Пространство между каждым деревянным столбом и краями вырытого котлована необходимо засыпать крупно фракционным материалом: песком, гравием, щебнем, битым кирпичом. Это поможет уменьшить вероятность возникновения гнилостных процессов и скопления влаги вокруг опор. Обратная засыпка производится слоями толщиной 150-200 мм с обязательной утрамбовкой. В случае экономии вы можете сначала засыпать 150-200 мм грунта, а оставшееся пространство между грунтом и столбом засыпать крупным гравием или щебнем.



  Выравнивание столбов по горизонтали

  После обратной засыпки и тщательной утрамбовки столбы выравнивают по высоте. Для этого по натянутому шнуру производят спиливание верхушек опор, так чтобы их торцы обязательно находились в одной горизонтальной плоскости.



  Гидроизоляция торцов

  После выравнивания столбов их торцы желательно гидроизолировать и антисептировать. Для этого на них укладывают различные гидроизоляционные материалы: специальные мембраны, рубероид, бересту (необходимо загнуть вниз).



  Устройство перевязочного пояса

  Для соединения фундамента с нижней обвязкой на торце каждого столба вырубается шип. Его поперечное сечение составляет 50х50 мм, а высота принимается равной высоте бруса нижней обвязки. Когда приступают к возведению стен, то на эти шипы устанавливают брусья стен (обвязки) или нижние бревна, в которых заранее делают специальные гнезда.

  Заключение

  Столбчатые фундаменты из дерева идеально подходят для возведения на них деревянных построек, так как у них совпадает срок эксплуатации. Конечно же, их можно возводить под хозяйственные и временные дворовые постройки, вес которых невелик.

  Хорошо проантисептированные сухие деревянный столбы простоят не меньше 20 лет. А когда выйдут из строя их без труда можно заменить, подведя бетонные подушки под нижнюю обвязку.

  Комментарии

  Полезная статья. Есть одно но. кому нужен такой геморрой, если проще залить монолитный фундамент. Сделал карман из рубероида, вставил связанные между собой 3 арматурины и залил это дело бетоном. По деньгам практически цена бруса, ну а практичность боюсь сказать во сколько раз превысит ваш столбчатый фундамент из дерева.

  В целом если соблюсти правила обработки бревна, то такой фундамент может существовать очень долгое время. Наравне с самим деревянным домом. Особенно если он помещен в не агрессивную среду.

  Если такой фундамент будет находится во влажной почве, то жить ему осталось не так много. Если же в сухом грунте, то жить будет. Но также будет жить в воде без доступа воздуха. Грунт решает все. А там под легкие постройки до 35 тонн очень даже можно применять. Главное хорошо законсервировать дерево.

  Вообщем можно сделать вывод, что деревянный фундамент еще в строю. В местах где есть проблемы с водой и электричеством такой фундамент не составит трудностей. Так что беседки, бытовки, сараи и другие мелкие постройки можно легко выполнять на нем.

  Этот фундамент хорош там где нет других материалов кроме дерева или при условии наличия бесплатных бревен

  я видел дом 1916 г. постройки ,выполненный по деревянным столбам. Покрытие полов уже правда покосившееся,но дом стоит и в нём живут люди.

  Установка столбчатого деревянного фундамента своими руками

  Если необходимо построить здание, вес которого невелик, к примеру — деревянный дом, баню, небольшую летнюю дачу, то чаще всего устанавливают в качестве основания деревянный столбчатый фундамент своими руками.



  Он обладает рядом преимуществ, из которых можно выделить такие, как минимальные финансовые затраты на строительство, простота выполнения строительно-монтажных работ, высокие теплоизоляционные свойства, возможность восстановления после нагрузок.

  Недостаток здесь один — срок эксплуатации объекта крайне мал – до семи лет в некоторых случаях. Однако если срок планируемого к эксплуатации здания совпадает с периодом существования фундамента, то деревянный столбчатый фундамент будет являться наиболее подходящим вариантом.

  Здания, сооруженные с применением основания этого типа, не будут считаться капитальными и не потребуют получения многих предусмотренных законодательством строительных разрешений. К тому же, в будущем его можно будет заменить бетонным.

  Заготовка древесины для столбов

  Устройство столбчатого деревянного фундамента начинают с заготовки бревен. Для них используют древесину дуба, кедра, лиственницы или сосны, так как эти породы обладают повышенной устойчивостью к разрушению в результате гниения. Каждый столб должен быть не менее двадцати сантиметров в диаметре. При заготовке брёвен следует учитывать период рубки.



  Подготовленный материал необходимо подвергнуть защите. Известны два способа. Первый предлагает предотвратить гниение путём обработки химическими составами. Антисептики могут быть изготовлены самостоятельно, но практичнее будет приобрести их в специализированном магазине. Второй способ предполагает обжиг предварительно обмазанного глиной столба на костре или с помощью паяльной лампы, который необходимо осуществлять до образования угольной корки. Затем брёвна дополнительно защищают, обмазывая битумом или смолой.

  Подготовка к монтажу

  Подготовив материал, приступают к расчистке территории участка предполагаемого строительства и выполняют разметку. При выполнении расчётов по определению расстояния между опорами, количества столбов, их глубины залегания ориентируются на площадь и вес проектируемого здания, а также на характер грунта. Вне зависимости от просчитанных результатов размещение столбов обязательно выполняется в точках пересечения ограждающих здание конструкций и внутренних стен.

  Далее приступают к выкапыванию ям под опоры. Здесь следует руководствоваться правилом о превышении диаметра углубления к диаметру столба в полтора раза. Если это мероприятие осуществлять лопатой самостоятельно, то данный этап отразится на финансовой стороне только положительным образом. Но можно копать ямы и с применением механизированной техники. Данный способ сократит время, потраченное на строительство, и сбережёт силы. Глубина выкопанных углублений зависит также и от уровня промерзания грунта.

  Песчаная подушка и крестовина

  Следующим этапом в устройстве фундамента будет организация песчаной подушки в размере от десяти до двадцати сантиметров. Насыпанный в ямы песок обязательно трамбуется. Монтаж опор осуществляется в уже подготовленные отверстия с песком. Стволы опускаются либо вниз, либо вверх по оси стены строго вертикально. Перед установкой столбов необходимо обязательно выполнить работы по гидроизоляции, чтобы не допустить процессов гниения либо разрушения в результате воздействия грызунов.



  Также для усиления устойчивости конструкции перед ее установкой на погружаемый конец устанавливают крестовину, представляющую собой две скрещённые между собой семидесятисантиметровые пластины. Применение этого изделия не только увеличивает несущую площадь опоры, но и препятствует процессу выдавливания столба в процессе морозного пучения грунтов. Также для этих целей поверх установленной опоры рекомендуется заливать бетонную подушку. При застывании бетон надёжно фиксирует положение столба.

  Установка столбов и обратная засыпка

  Следующим этапом технологической цепочки будет обратная засыпка слоями инертного материала толщиной от 15-и до 20-и сантиметров. Для этих работ может быть использован самый различный балласт: песчано-гравийная смесь, битый кирпич, щебень. В целях экономии денежных средств допускается выполнить обратную засыпку изъятым грунтом, однако, слой из него не должен превышать двадцати сантиметров. Обязательным условием является трамбовка каждого насыпаемого материала. Эта процедура направлена на предотвращение процессов загнивания.



  Затем установленные вертикальные заготовки выравнивают по высоте. Для этого, после нивелировки и нанесения проектных отметок на столбы, излишние части опор спиливают. При отсутствии приборов можно проводить измерения обычным шнуром.

  Гидроизоляцию торцов осуществляют различными материалами, затем обрабатывают их антисептическими препаратами.

  Чтобы соединить нижнюю обвязку с фундаментом, на верхних концах опор вырубают шипы, которые необходимы для последующей установки брусьев стен.

  Столбчатый фундамент для деревянного дома

  Даже небольшое строение требует создания надежного основания. От прочности фундамента зависит срок службы дома. Одним из наиболее распространенных типов оснований для деревянных домов являются столбчатые конструкции. Они представляют собой сооружение из нескольких опор, соединенных между собой ростверком. Такой тип фундамента идеален в случае, если нужно создать легкое строение с подвалом. Основное достоинство описываемого типа конструкций – невысокая стоимость. Такие конструкции могут создаваться из камня, кирпича, дерева и газобетонных блоков. Делая фундамент своими руками, стоит подробно узнать о процессе возведения.



  Какой фундамент выбрать для деревянного дома

  По технологии создания столбчатые фундаменты разделяются на сборные и монолитные . Монолитное основание для дома имеет вид бесшовной конструкции и обладает высокой прочностью. Сборные фундаменты для деревянных домов создаются из кирпича или железобетонных блоков. Стоит отметить, что второй тип оснований возводится достаточно быстро, но имеет более низкие прочностные характеристики.

  Перед началом строительства важно точно определить глубину залегания опор. Для этого нужно учесть особенности грунта. В зависимости от различных параметров грунта устанавливается мелкозаглубленный или заглубленный фундамент.



  Первый вариант подразумевает установку опор на глубину около 70 см. Такой тип основания чаще всего создается на песчаном или скалистом грунте. Заглубленный фундамент закладывается на 1 м ниже уровня промерзания. Он часто используется при создании деревянных строений на глинистой почве или на участках, где наблюдается большое содержание воды.

  Технология создания разных видов столбчатых фундаментов практически не отличается. Разница заключается только в способе укладки определенного материала.
  Проще всего создать деревянный столбчатый фундамент, так как его можно соорудить без посторонней помощи.

  Особенности деревянных фундаментов

  Столбчатые основания из дерева имеют несколько преимуществ:

  • простота создания конструкции;
  • относительно низкая стоимость;
  • дом, построенный на деревянном фундаменте, не теряет тепло
  • деревянный фундамент обладает свойством упругой деформации, благодаря чему опоры не деформируются от избыточного давления.

  При создании столбчатого основания из дерева можно сэкономить значительное количество средств, так как материал является недорогим. К недостаткам можно отнести недолговечность материала. Такой тип столбчатого фундамента не рекомендуется создавать на участках с повышенной влажностью грунта.



  Срок службы опор зависит от породы древесины, из которой они изготовлены:

  1. Изделия из сосны и лиственницы могут использоваться не более 7 лет. Если опоры обработаны антисептиком, срок использования может увеличиться до 15 лет.
  2. Фундамент из дуба может эксплуатироваться около 15 лет. Если опоры обрабатываются антисептиком или обжигом, они могут использоваться примерно в течение 30 лет. Это говорит о том, что обрабатывать столбчатый фундамент для дома из дерева необходимо, так как это значительно увеличивает срок его службы.

  Несмотря на такой небольшой срок службы,многие владельцы дачных участков выбирают именно этот материал при создании фундамента для дома. Это объясняется простотой установки опор и возможностью выполнить все работы собственными руками.



  Что нужно учитывать при создании деревянного фундамента

  Многие старые дома в деревнях имеют именно деревянное основание. Сруб таких домов может использоваться несколько десятков лет и не требовать ремонта, но фундамент приходится заменять каждые 15 лет.

  Чаще всего для создания опор фундамента используется лиственница. Этот материал достаточно прочен для того, чтобы выдерживать деревянное строение около 15-20 лет. Также часто используется дуб. Но он менее популярен, так как имеет более высокую стоимость.



  Фундамент из дерева представляет собой несколько столбов диаметром около 20 см, которые соединены брусом. Если производится ремонт основания, стоит устанавливать опоры в еще незастывший бетон. Это позволит сделать опоры более долговечными.

  Количество столбиков фундамента зависит от веса строения и несущей способности грунта. Опоры размещаются на углах дома и под пересечениями внутренних стен. Во время строительства стоит помнить, что расстояние между ними не должно превышать 2,5 метра.

  Чтобы увеличить срок службы фундамента, необходимо использовать современные пропитки для дерева. Эффективным способом является пропитывание древесины дегтем. Обработав столбчатый фундамент под деревянный дом таким образом, вы надежно защитите его от негативного влияния влаги.

  Как сделать железобетонный столбчатый фундамент

  Процесс строительства железобетонного столбчатого фундамента разделяется на несколько этапов:



  1. Сначала происходит очистка территории от мусора и предметов, которые могут помешать во время строительства. При этом важно очистить не только площадку, на которой будет создаваться фундамент, но еще и территорию около нее. С участка необходимо убрать мусор и при необходимости выровнять поверхность.
  2. После этого необходимо сделать разметку территории. Для этого расположение столбов отмечается при помощи колышков и шнура. Сначала колышки забиваются на углах строения, а затем на расстоянии, равном промежутку между опорами. Пересечения шнуров указывают на места, где необходимо устанавливать столбы основания.
  3. После этого происходит создание ям под опоры. Они выкапываются с запасом, чтобы внутрь могла поместиться опалубка. Доски для опалубки должны быть толщиной около 5 см. На дне всех ям создается песчаная подушка. Следует помнить, что песок должен быть смочен и тщательно утрамбован.
  4. Затем происходит создание бетонного основания без армированного каркаса. Его толщина должна составлять около 15 см. Часто основание делается более широким, чем остальная часть столба. Это необходимо для распределения нагрузки, действующей на грунт.
  5. На следующем этапе осуществляется создание опалубки. В некоторых случаях деревянный каркас не нужен, так как почва является достаточно плотной. Чтобы бетонный раствор не просачивался через щели в опалубке, изнутри она выстилается гидроизоляционным материалом. Часто используется рубероид.
  6. После этого в готовую опалубку устанавливается арматурный каркас. Диаметр используемых стержней должен быть не меньше 10 мм. Можно использовать как металлические, так и стеклопластиковые изделия. Расстояние между опалубкой и арматурой должно составлять не меньше 5 см. Это необходимо для защиты каркаса, так как даже при незначительном разрушении столба арматура может оголиться, что приведет к появлению ржавчины и постепенному разрушению.
  7. На следующем этапе заливается бетон. Для полного схватывания раствора необходимо подождать не меньше недели. После этого опалубку можно снимать.
  8. После снятия опалубки происходит нанесение на столбы гидроизоляционного состава. Затем осуществляется обратная засыпка канав.



  После выполнения описанных работ необходимо соединить все столбы в единую конструкцию. Для этого создается ростверк. Он может создаваться разными способами. Выбор определенного варианта зависит от того, какая нагрузка будет действовать на фундамент. Наиболее прочным является железобетонный ростверк.

  Для создания такой конструкции необходимо сделать опалубку из дерева и закрепить ее на столбах. В опалубку устанавливается арматурный каркас, который затем заливается бетонным раствором. Процесс создания такого ростверка достаточно сложен, но это лучший вариант при создании двухэтажного строения.

  Если строится легкий каркасный дом или одноэтажный сруб, можно сделать обвязку из толстого бруса. Этого будет достаточно для создания надежной опоры для строения. Чтобы подпол вентилировался, минимальное расстояние от земли до ростверка должно составлять 0,5 м. Если не учесть эту рекомендацию, деревянные элементы могут начать разрушаться из-за конденсата.



  Ремонт столбчатого фундамента

  Многие владельцы загородных участков выбирают такой тип основания, основываясь на том, что его легче отремонтировать и заменить. Разрушение фундамента может происходить по нескольким причинам:

  • неблагоприятные условия;
  • ошибки строителей
  • проведение работ на участке, которые влияют на грунт около фундамента.

  В любом случае при обнаружении деформации или трещины на столбчатом основании необходимо приступить к его ремонту. Если этого не сделать, дом может начать разрушаться. Если дом деревянный, его можно полностью поднять и заменить столбы, которые начали разрушаться. Сделать это достаточно просто даже без использования тяжелой техники.



  Для поднятия дома необходимо только несколько домкратов. После поднятия конструкция устанавливается на временные опоры, а разрушенное основание полностью или частично заменяется. Во время замены столбчатого фундамента осуществляются такие же действия, как и при создании основания. Если столбы были отлиты из бетона, достаточно удалить старые опоры и залить новые. Не стоит ремонтировать отдельные столбы, так как они могут со временем деформироваться. Лучше всего полностью заменить опору, на которой появлюсь трещины. Такие работы не потребуют большого количества денег.

  Ремонт можно разделить на несколько видов:

  1. Косметический. Использование этого способа подразумевает трату минимального количества денег. Если на бетонных опорах появились небольшие трещины, которые не повлекут за собой разрушение основания, их можно заделать бетонным раствором.
  2. Разбор стен. При выборе такого варианта сруб полностью разбирается, после чего происходит замена основания. Обычно такие работы производятся в случае, когда основание сильно деформировано. После проведения ремонта стены вновь собираются.
  3. Поднятие дома. Этот способ подразумевает быстрый ремонт основания, так как для работ не нужно разбирать всю конструкцию.

  К описанным работам стоит подготовиться заранее, выбрав нужные инструменты. Если столбчатое основание деревянное, достаточно ножовки по дереву. Если же фундамент железобетонный, придется запастись инструментами, позволяющими выполнить все работы по удалению старых столбов. В некоторых случаях ручного инструмента будет недостаточно.



  Кроме этого необходимо заранее найти временные опоры и домкраты. Количество опор зависит от длины стен и веса всего строения. Устанавливать их нужно таким образом,чтобы нагрузка равномерно распределилась по всем опорам. Если не учесть вес строения, оно может покоситься, что приведет к деформации стен.

  Фундамент является опорой строения, поэтому необходимо как можно тщательнее готовиться к его ремонту.При соблюдении всех правил создания фундамента вся конструкция будет надежной и долговечной. Если ремонт столбчатого фундамента под деревянным домом будет произведен с ошибками, последствия могут проявиться в первый месяц.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню



  Обсудить статью на форуме

  Похожие записи:

  1. Установка столбов для ворот
  2. Столбчатый фундамент для гаража: виды и преимущества
  3. Столбчатые фундаменты для деревянных домов
  4. Установка бетонных столбов для забора
