Резка кирпича: станок своими руками, болгаркой, бензорезом и циркуляркой

Изучаем станки для резки и пилки кирпича: характеристики, обзоры и сравнение

Ни одно строительство пока не может обойтись без камня, кирпича и подобных стеновых материалов. Прочность и доступность делают их основными и самыми надежными материалами для возведения стен, печей, оград и мощения тротуаров и дорожек. В процессе работы по укладке кирпича иногда встречаются нештатные ситуации, когда стандартные размеры блока или кирпича не соответствуют необходимым размерам. Иногда бывает необходимо несколько изменить форму кирпича, и тогда только резка может обеспечить качественную подгонку блока по месту.

Изучаем станки для резки и пилки кирпича: характеристики, обзоры и сравнение

При возведении какого-либо объекта не обойтись без применения специальных технических устройств. Современные строители используют разнообразное оборудование, значительно облегчающее и ускоряющее процесс. Среди необходимых на стройке аппаратов присутствуют станки для нарезки кирпичей и других материалов. Они удобны, легки, справиться с ними могут даже новички без опыта.
Станок, с помощью которого нарезают кирпич, с легкостью помещается в машине, так что транспортировка его не доставит хлопот. Он также подходит для резки любого природного камня и стройматериала, будь то керамика, бетон, известняк или тому подобное. Незаменим при обработке небольших блоков сырья, облицовочной плитки.

Конструкция режущего станка

В ходе выполнения кирпичной кладки использовать целый кирпич не всегда возможно, так как есть участки, куда он не войдет полностью. Материал станет нарушать целостность строения, выпадая из его внешнего вида. Цельный элемент подходит только для монолитных ровных поверхностей, обладающих долговечностью и надежностью.

Проблемными местами кирпичной стены являются разнообразные переходы и углы, а также многие другие элементы. Чтобы выполнить все работы правильно, необходимо осуществлять резку кирпича. Многие годы она выполнялась вручную, но современные устройства, позволяющие распилить камень или кирпич, в значительной степени упрощают труд человека.

Широко применяемые специализированные станки от известных изготовителей позволяют придавать различным материалам необходимую форму. Резка кирпича болгаркой уже не столь популярна. Конструкция устройства состоит из следующих элементов:

Некоторые домашние мастера научились изготавливать станки для резки кирпича своими руками. В любом случае приобретать профессиональное оборудование выгоднее, так как оно будет служить долгие годы. В целом структура всей конструкции не отличается особой сложностью, но она в значительной мере упрощает строительные работы по кладке строительного материала своими руками. Режущий элемент станка представляет собой алмазный диск, имеющий определенный диаметр. Он должен обладать высоким качеством, чтобы все работы при выполнении кладки были проведены на должном уровне.

Диск отрезной для станка

Чтобы разрезать такой прочный материал, как кирпич, необходим специальный резак, в котором роль режущей кромки исполняет алмаз, топаз или другие корунды. С появлением искусственного алмаза, возможности режущих инструментов значительно расширились, а круги для работы с камнем стали не редким явлением. Алмазный диск состоит из металлической сердцевины и короны, на которую и нанесена алмазная крошка. Есть четыре метода изготовления отрезных дисков. От способа изготовления зависит как ресурс диска, так и производительность.

Гальванический способ подразумевает помещение кромки в электролит с искусственными алмазами. Такие диски имеют хорошую режущую способность, но имеют короткий ресурс.
Холодное прессование. Диск изготавливают способом прессовки смеси металлов с алмазной крошкой в специальной пресс-форме. Холоднопессованные диски хорошо работают, но на длительное использование рассчитывать не приходится.
Горячая прессовка. Похожая технология, только при прессовании повышают температуру пресса. Диски получаются самыми прочными из всех перечисленных, но режущие способности кромки несколько уступают холоднопрессованным дискам.

Самые технологичные диски — это диски, изготовленные по технологии серебряной пайки. К основанию диска припаиваются алмазные сегменты кромки, а после этого слой алмаза наращивается по всей режущей части. Но после этого диск еще не готов к использованию. Поверхность кромки обрабатывают до получения идеально ровной поверхности. Такие отлично режут кирпич и долго служат, но очень чувствительны к высокой температуре, поэтому во время работы требуют принудительного охлаждения водой.

Станок для резки кирпича BALI MEKANO

Для примера можно привести станок универсального назначения. Он не очень большой, чтобы войти в категорию промышленных, и как раз может удовлетворить потребности при малоэтажном строительстве. Универсальное устройство BALI MEKANO вписывается в среднюю ценовую категорию.Станок для резки кирпича цена которого около 85 тысяч рублей, свои деньги отрабатывает на сто процентов. Станок для резки кирпича BALI MEKANO имеет широкий диапазон регулировки глубины зареза, поэтому может справиться не только с кирпичом, но и с термоглиной и переработанным бетоном. Никаких сложностей в работе со стандартными материалами, в том числе кирпичом, не возникает. Максимальная высота разреза — 200 мм за один проход. На станке могут быть использованы алмазные диски диаметром 400, 450 и 500 мм, а подключаться он может к обычной сети 220 вольт.

Принцип работы станка для резки кирпича

Самым эффективным методом резки кирпича остается резка при помощи станка. И хотя это не единственный способ придания камню нужных размеров и форм, он является самым точным и самым быстрым из всех, которые мы рассмотрим позже. Станки для резки кирпича, как и любой инструмент, могут быть как промышленного предназначения, так и рассчитанными для применения на бытовом уровне. Рассматривать оборудование для выпиливания каменных глыб из породы мы не станем, как оставим за рамками обзора и станки для ювелирных работ.

Станок любого уровня сложности представляет собой прочную и надежную станину, режущий элемент, систему привода и систему контроля и запуска. Это слишком громко звучит для самых простых резаков, тем не менее, без этих элементов никакой кирпич мы не порежем. Для полного контроля процесса резки станок должен иметь довольно тяжелую станину и механизм, который удерживал и подавал бы кирпич под резак.

Читайте также:

Фотообои в прихожую

Станок для резки кирпича сделать своими руками

Давайте поговорим о том, как сделать в домашних условиях станок для резки кирпича. Давно прошло то время, когда каменщики работали руками, без приспособлений, облегчающих строительный процесс.

Сейчас на рынке предоставлен огромный выбор инструментов, позволяющих даже новичку работать быстро и качественно.

Естественно, на все инструменты не у всех хватит средств, да и зачем покупать, когда можно сделать их своими руками. Тем более, что материал для станка доступен, его можно собрать буквально из того, что лежит под ногами. Например, из железного уголка для станины.

Важно и то, что создавать что-то своими руками — это же очень интересно! Так как сделать самому, часто равносильно тому, что создать инструмент под себя. А с чем можно сравнить полученное удовлетворение от работы, когда удаётся воплотить свои идеи, мысли.

1 Конструкция станка для резки кирпича
2 Альтернативные варианты
3 Техника безопасности
4 Станок для резки кирпича, видео 4.1 Рекомендуем прочитать:

Конструкция станка для резки кирпича

Конструкция станка внешне напоминает циркулярку, только в меньших размерах. Конечно, есть и различия в креплении режущего диска.

При проектировании станка, вы можете использовать уже существующие схемы и чертежи с точными размерами.

А можете создать что-то принципиально отличное от других, по собственным задумкам и расчётам. Главное, чтобы полученный результат выполнял свою работу и был безопасен в обслуживании.

Резка кирпича болгаркой

Естественно, что не каждый может позволить себе иметь в хозяйстве станок для резки кирпича, поэтому есть альтернативный метод обработки — угловой шлифовальной машинкой, или болгаркой. Для этого понадобится болгарка, которая рассчитана на минимальный диаметр круга в 200 мм. Чаще всего для резки кирпича применяют диски диаметром 230 мм. Меньшим диском просто не удастся перерезать кирпич на полную толщину, поэтому приходится его переворачивать, а это лишняя трата времени, да и качество резки пострадает.

Чем мощнее болгарка, тем проще будет зарезаться в тело кирпича. Для нормальной комфортной работы и для того, чтобы не перегружать инструмент, болгарка должна быть не слабее 2 кВт. При резке необходимо учитывать, что разметка должна проводиться с учетом толщины диска, а это примерно 2 мм. Сам процесс резки не так сложен, но требует некоторых навыков, поэтому перед тем, как резать дорогой облицовочный кирпич, стоит попрактиковаться на черновом кирпиче или на обломках.

Нет материала, который не поддавался бы обработке. Обрабатывается все, поэтому даже если у вас нет станка для резки кирпича, отчаиваться не стоит. Болгарка спасет положение, и кладка получится ровной и аккуратной.

Разновидности камнерезных станков

Станки для резки кирпича подразделяются на различные виды. Так, существуют двухголовочные и одноголовочные станки, стационарные и ручные, с механическим или пневматическим прижимом, с системой охлаждения и без системы охлаждения.

Отрезной станок состоит из станины, режущего элемента, системы подачи кирпича и системы управления процессом. Режущий элемент представляет собой циркулярную пилу и цепь, которые работают от электродвигателя. Для выполнения погрузочно-разгрузочных работ используются специальные погрузочные кольца.

Поскольку кирпич обладает высокой прочностью, то и станок должен быть прочным и надежным. И для его производства применяется металл повышенной прочности: сталь или чугун специальных марок. Они позволяют качественно провести процесс, обеспечивают надежный контроль, поглощают вибрацию при работе. Станки для резки кирпича могут работать от сети в 220В или в 380В. Первый вариант более распространен, используется в небольших мастерских, в домашнем хозяйстве. Второй вариант — более мощное оборудование, используется для массовых работ.

Станки широко применяют в дачном или сельском строительстве, при внутренних отделочных работах, при строительстве кирпичных печей. С помощью оборудования удается выполнить резку с высокой скоростью и точностью. Ровность и точность распила позволяет получить ровный шов между стыкуемыми поверхностями. Резка кирпича на станке отличается высокой степенью безопасности оператора.

Резка кирпича

В процессе выполнения строительных работ часто возникает необходимость нарезать кирпич, придавая ему нестандартную форму. Сделать это не так просто, как кажется на первый взгляд. Резка кирпича требует определенного умения и навыков. Существует несколько способов нарезки кирпича. Для того, чтобы качественно разрезать заготовку, следует внимательно ознакомиться с технологией нарезания, что позволит избежать возможного растрескивания и порчи материала.

Способы нарезки кирпича

Для того, чтобы получить кирпич определенной формы, нужно приложить некоторые усилия. Для начала следует принять необходимые меры безопасности. Необходимо приобрести защитные очки. Они нужны, чтобы кирпичная крошка не попала в глаза. Также понадобятся перчатки и респиратор.

Существуют следующие способы разрезания кирпича:

раскалывание долотом
нарезка циркулярной пилой
резьба на станке
разрезание бензорезом
нарезка болгаркой

Процесс нарезки кирпича состоит из нескольких технологических этапов. Для того, чтобы разрез получился ровным, следует предварительно нанести разметку. Выверенные заранее размеры наносятся на поверхность кирпича с помощью линейки и мела. Нельзя начинать разрез исключительно по линии разметки. Так можно получить часть кирпича, не соответствующую нужному размеру и форме. Разрезы следует производить с учетом погрешности 1, 2 см.

Раскалывание кирпича нестандартной формы ручным способом

Самым простым способом получения кирпича нестандартной формы является ручная рубка. Операция по раскалыванию кирпича проста в исполнении. Для работы мастеру понадобится молоток средних размеров и обычное долото. В работе следует придерживаться следующего порядка действий.

Для обеспечения устойчивости следует положить кирпич на ровную поверхность. На заготовку мелом по линейке наносят линию разметки. Далее перпендикулярно поверхности кирпича острием вниз прикладывают долото. Затем следует произвести резкий удар по инструменту. Если все было сделано правильно, кирпич должен расколоться на две одинаковые половинки.

К сожалению, у данного способа имеются множество недостатков. В частности, невозможно заранее определить, насколько ровно расколется кирпич, даже если все было сделано правильно. К тому же вновь образованная грань кирпича не бывает идеально ровной. Ее неровные края приходится прятать внутрь кладки.

Гораздо более высокого качества можно достичь, если использовать для резки специальные инструменты. Нет необходимости резать кирпич для кладки идеально прямоугольной формы. Достаточно, чтобы грани кирпича были гладкими. К сожалению, в силу неоднородности структуры кирпич может расколоться не по линии разметки, либо совсем раскрошится.

Нарезка кирпича циркулярной пилой

Для ровной нарезки кирпича отлично подходит циркулярная пила. Инструмент изначально предназначен для лесозаготовительных работ. Для тог чтобы подготовить пилу для разрезания твердого кирпича, нужно заменить на ней рабочий диск. Диск для резки твердых материалов должен представлять собой армированный стекловолокном абразивный круг, предназначенный для разрезания стали. Для работы с кирпичом отлично подойдет модель К480СТЗБ.

Резка кирпича циркулярной пилой

Следует проследить за тем, чтобы режущая кромка рабочего диска выступала над столом циркулярной пилы на 7 см. затем следует выставить при помощи линейки необходимый размер. При включении циркулярной пилы нужно плавно поднести кирпич к режущей кромке пилы. Разрезать материал следует плавно, без нажима на инструмент, избегая резких рывков.

Нарезка кирпича болгаркой

На мелкосерийном производстве кирпич разрезают с помощью угловой шлифовальной машины, называемой в народе болгаркой. Для работы с кирпичом подойдет инструмент мощностью 2 кВт. Непосредственно перед работой следует правильно подобрать рабочий диск для нарезки. Для работы с кирпичом используют алмазный или абразивный диски.

Резка кирпича болгаркой

Стоимость абразивного диска намного ниже, но всё же не рекомендуется использовать, если работу по нарезке кирпича придется повторять систематически. Режущая кромка абразивного диска быстро изнашивается, изделие быстро приходит в негодность. Для работы предпочтительнее использовать алмазный диск, для изготовления которого используют высококачественную сталь.

Резка кирпича болгаркой проста в исполнении. Для обеспечения лучшего качества нарезки инструмент должен быть оборудован специальной зажимной станиной. При помощи данного приспособления болгарку можно прочно закрепить на рычаге. Кирпичную заготовку укладывают в специальное углубление. Так обеспечивается полная неподвижность стройматериала, что позволяет произвести не только прямые распилы, но и разрезы под углом.

Нарезка бензорезом

Бензорез представляет собой автономную циркулярную пилу компактных размеров, предназначенную для резки металла, камня, бетона и других твердых предметов. В отличие от обычной циркулярной пилы бензорез оборудован мощным электродвигателем. Двигатель приводит в движение режущие диски очень больших размеров, что позволяет разрезать кирпич практически мгновенно. Устройство громоздкой конструкции имеет довольно большие размеры, оно неудобно в транспортировке.

Резка кирпича бензорезом

Режущий диск в бензорезе напоминает болгарку. Инструмент обладает достаточной мощностью для того, чтобы распилить большие объемы кирпича. Побочным продуктом работы с бензорезом является скопление частичек кирпичной пыли в воздухе, в связи с чем в работе рекомендуется использовать респиратор.

Нарезка на станке

На производстве, где требуется выполнить большой объем работ, для разрезания кирпича используют специальные станки. Станки для резки кирпича представляют собой универсальное оборудование, предназначенное для выполнения крупномасштабных задач в условиях производственного цикла. Работа на станке позволяет производить нарезку высокого уровня точности. Станок для резки кирпича включает следующие конструктивные элементы:

металлическую раму
электродвигатель с приводом
алмазный диск
орошающая система
система крепления

Операции на станке производятся с высокой степенью точности, при этом выброс кирпичной пыли в воздух минимален. Система орошения рабочих частей станка не позволяет ей подниматься в воздух. Нарезать кирпич на специальном станке не представляется сложным, работа не требует специальных навыков. Работа на станке производится в строго определенной последовательности.

Резка кирпича на станке

Сначала на кирпич наносят разметку. Затем кирпичную заготовку закрепляют на станке под определенным углом. При включении вращающийся диск, совершая перемещение, плавно разрезает кирпич по линии разметки.

В процессе работы оператор станка располагается непосредственно перед станком, что позволяет ему полностью контролировать процесс работы. Для работы со станком следует использовать диски только определенной модели, предназначенной для данного станка. Во время работы следует соблюдать технику безопасности. Оборудование должно иметь надежное заземление.

Как упростить нарезку кирпича

Оптимальным вариантом для нарезки является использование станка, позволяющего быстро и красиво нарезать кирпичи. У данного способа имеется лишь один существенный недостаток. Это высокая стоимость оборудования, поэтому его не каждый может себе позволить. В связи с чем многие принимают решение изготовить самодельный станок.

Простейший станок для резки кирпича своими руками изготовить несложно. Многое зависит от технических возможностей и практических навыков умельца. Чаще всего имитация станка представляет собой конструкцию, состоящую из деревянного верстака, станины и режущего инструмента. В качестве основы используется обычная циркулярная пила. Процесс изготовления может занять несколько дней. Перед тем как приступить к работе на самодельном станке, следует проверить его исправность.

Подведем итоги

Для получения ровной и быстрой нарезки стройматериала целесообразно использовать специальные инструменты. Разрезать можно как сухой, так и влажный кирпич. Нарезка сухого кирпича происходит быстрее, при этом образуется много кирпичной пыли. Если перед началом работ кирпичные бруски намочить водой, во время работы не будет образовываться пыль. При слабом окрашивании это может изменить цвет кирпичей, поскольку вода растворяет краситель.

Видео

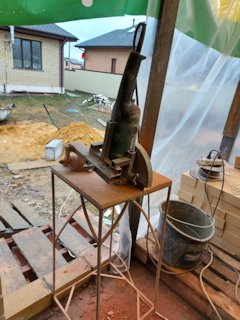

Отрезной многоцелевой стол для резки кирпича. В итоге барбекю сложила жена

Сплошь угловые подрезы на каминный зуб, арку. Кстати по арке вопрос был — ну не нравится мне клином идущий шов, а кто может влёт назвать станок даже в разовой доступности, который может сделать однозаходный пропил 140мм типа такого?

Камнерезы бюджетные пилят до 45-65мм, но мне нужно с двух сторон кирпича сделать параллельные угловые срезы по 135мм для того, чтобы швы были ровные, не клином.

В результате: воспользовался головой штробореза 1800W, диск 350мм, немного железа — и готово.

для снятия фаски приспособил прямошлифовальную машину и фрезу с алмазным напылением.

видео снятия фаски —

Результатом доволен. Весной будет работа и отчет по строительству комплекса).

Комментарии 49

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

красиво. я когда свои дома строил, сделал самопальный станок из мотора на 7,5 квт (не кирпич, камень резал) да стол скользящий с регулировкой до 45 градусов и диск 450. а в прошлом году порезал его на метал да продал. но мотор на всякий случай оставил))

Блин, целые домики оказывается строят для одного маленького барбекю )

Андрей шульц ляпнул, и ограничил ответы на свои сообщения, оставив при этом свои) приходится ответить ему таким образом:

Нет у меня проблем. Тут такое дело… Крепко пришлось подумать как убрать люфты и обеспечить соосность подъема и наклона диска ДО процесса изготовления, и, вместо к примеру совета или разбора что-почему и как, получаешь “ушат” мнений не по делу от советчика “из табакерки” появившегося.
Фото работ так и не увидел, что тогда выяснять?
Акцентирую внимание на том, что я ниразу не каменщик и тем более не печник. Своим временем и возможностями или их отутствием привык распоряжаться лично, сам.

Хм. Я так понял вы купили проект барбикю? В интернете полно ведь картинок разных по вкусу с пошаговой кладкой.

Да. Фундамент был давно залит, под его размеры и искал неспеша. Купил у разработчика.
Ценность многих печников держится на знании в каком месте пёрышко подвесить и глину перетереть. Цены на исполнение разные, от 350 до 1,5-3,0 тыс. долларов за мои 1500 кирпичей.
Чтобы не вынимать жилы из исполнителя и не искать виноватых — решил заняться сам. По результату весной освежу запись — как в итоге получилось.

Да полно станков на 350Д! Я себе брал Зубр. И под 45° пилит

не нашёл. можно глянуть? какая стоимость?
нашел максимальной глубиной 65мм, под углом 40мм.
Не удивительно что ненашел… он для плитки.
700 долларов не каждый шарашник себе позволить сможет)

В Калининграде Зубр 35000р. А вот Дювольт по камню с глуби5ой реза 180 стоит 55000р. И я не шаражник, но купил.

Не на Ваш счёт было написано про шарашников. То, что в Калининграде 500$ стоит — пусть хоть 200, это ведь в Калининграде, и не то что нужно. Это ведь очевидно.

Дювольт со скользящей кареткой. Диск неподвижен. Кладётся изделие и режется перемещением каретки. Размер изделия не имеет значения этот станок так и позиционируется — камнерез! Дуйтесь сколько хотите, но велосипед давно изобретён.
Я ещё пойму — метал халявный, электроды, электричество, краска, мотор ит.д. спёрто с работы, но если посчитать реальные затраты, тем более из швелера — дешевле купить заводской. Да и легче в переноске и гарантия 3 года

Ради всех рукожопов мира, это не изобретение велосипеда))) показаны варианты узлов и сочленений станка, к которым приложены руки.
Какой диск на Dewalt по диаметру, уточните пожалуйста. Из того что нашел — 95мм максимальный рез.

Я себе под эти цели купил торцовочную пилу с минимальными оборотами и диск для сухой резки алмазный. С 300 диском под углом 45 гр.пилит 120 мм. Я взял метабу как универсал. Можно дешевле найти лучше брать с ременным приводом. В Ютубе куча роликов по этому поводу. Если для себя я думаю на 3-4 проекта хватит. А если для клиента работать так за один проект отбьется.

Основательно!
Я как-то пообщался на выставке с представителем изготовителя печей — они продают готовый набор. Заказчику остаётся только всё сложить по инструкции… даже смесь в заказе идёт…

Так вот, он мне тогда сказал примерно следующее, что… хрен врукопашную кирпичи нарежешь… Я с ним согласен.

Вам можно теперь бизнес открывать…

Совершенно верно. Это я сам понял после изучения проекта. Имел горький опыт восстановления свода печи приглашённым рукопашником с кельмой и киянкой… через полгода стали высыпаться кирпичи.

Я бы, из-за одной арки, так не заморачивался. На вскидку, можно приспособить “углорез” (торцовочная пила) с алмазным диском. Правда с оборотами придется повозиться (если не хватит глубины реза, проходить в два прохода). И второе, можно изменить дизайн арки, сделать высоту “клинышек” не на ширину кирпича, а на толщину ( 65+мм; 88+мм). Распилить пополам вдоль длинной стороны под нужным углом кирпич, а по бокам снять угол ( 0,5α). Получатся трапеции высотой 65мм ( 88). По прочности всё ок, по дизайну, надо покумекать.
Идея старая, когда хотел собрать горн цилиндрической формы из футеровочного кирпича на шамотной глине ( надо было максимально утонщить швы).

Шамиль, всё верно. Ну хочется мне так) А станок мне ещё и плитку 800мм порежет на диагональ, Мне еще 140м2 в доме укладывать, позвать со стороны — разорюсь.

Евгений, понимаю, я сам такой…)))
Кстати, лови идею:
сделай лицевую часть не из полноценного кирпича, а из “плиток”, отрезанных от тела с торца ( по ширине) на глубину, которую чисто берет диск. Потом режешь эти “плитки” вертикально под трапецию. А за фасадом, в глубину топки, можно продолжить арочный свод традиционным способом, без подрезки и мучений.

не) буду по раскладке делать, любое изменение так или иначе повлечёт последствия) За идею спасибо.

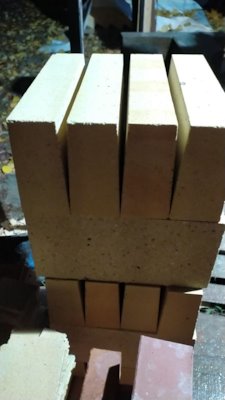

Дошли руки наконец то… Мучений нет, определяется необходимый градус, пилится вся партия 20шт, сдвигается упор из-за подпорной проставки и режется вторая сторона.

отличный станок!
если потребуются доработки, думаю автор доработает!
все собирают разные вещи и с ошибками и без!
я считаю — если ты не ошибаешься, значит ты умер!

Верно. Тут и думать особо не нужно) с тыльной части рамка, а к ней через переходник лепи что нужно по необходимости.
Продольную четверть нужно — покрути, выставь по высоте и пили. )

Фундаментально!
Оформить чертежи (РКД) и можно запускать мелкосерийное производство!

громоздко, сделано из подручных материалов и инструментов, конструктор в общем.
Для перевозки прицеп нужен, а обычные шарашники сумкой с кельмой и болгаркой обходятся, с доставкой на объект заказчиком… Кстати цены лупят как деловые за работу

Зато сделан своими руками… и Вы всегда можете его доработать, с учетом выявленных в процессе работы замечаний…
Замечено, кто в детстве играл в конструктор, стали технарями, а кто в лото больше, пошли в юристы и бухгалтеры…

куда делись наперсточники? )

один стал главой адм-ции президента))))

это ожидаемо и по профилю! )

Класс! Тоже в этом году купил такой проект, только зеркальный. Тоже размышляю о самодельном станке.

Такой станок с объекта на объект таскать с ума сойдешь))
Был маятник и от того отказался))

Вы как продольно на ребре рез делаете? Крепкими руками с болгаркой, и, конечно же — добиваетесь повторяемости. Именно поэтому и сделан этот неудобный для перевозки монстр) Тут или чётко делать, или кататься.

вот так например.

Вы просто огрызнулись, или реально ответили на вопрос по существу? На фото болгарка с максимальной глубиной реза 63мм. Максимум — это подрезать перпендикулярный рез на плоскости, при соответствующей сноровке — продольный, с выкрошиванием 2х мм .

Я ответил.
Максимальная глубина реза 67мм.
А то что на видео штроборез пердячим паром не может кирпич распластовать это прям да! Очень крутой станок.

Не убивайтесь вы так, так вы не убьетесь)
Не ответили, так как стесняетесь своего выпада. Вполне возможно что нащупали поворотом 67мм, как нибудь гляну еще раз болгарку. На видео — первый рез, и резать без давки нужно, слепить и убегать я не собираюсь — для себя старался.
Третий раз — Вы как продольно на ребре рез делаете? Крепкими руками с болгаркой, и, конечно же — добиваетесь повторяемости?
Потому что на халтурной машке на фото вашем — опасная жесть творится.

а зачем мне идеальный продольный рез?
Для черной кладки он не нужен, в чистовой и подавно не нужен.
Если хотите похвастаться что у вас резы будут идеальные, то я вас сразу разочарую. А уж тем более с витебским кирпичом, ага))) Да зажимая кирпич струбциной, смешно до жути.
Одно время было модно купить большой черный фотоаппарат с сразу провозгласить себя крутым фотографом, сейчас смотрю модно стало купить “проект барбекю” и провозгласить себя печником.
По итогу отдать денег за проект, потратить своё время, потратить деньги на материалы, потратить силы, потратить нервы. В данном случае ещё и сваять хрен пойми какой станок, усираться доказывать что он может “якобы идеально пластовать кирпич”.
В итоге получить неработающую барбекю. Потом начинаются звонки: ой да вот я сам построил, кудах-тах-тах-тах. Я у дядь Васи в интернете раскладку купил, а оно не тянет! А она треснула! Помагите! А чего так дорога?!
Меня уже блевать тянет с таких звонков.
Люди ачнитесь и занимайтесь каждым своим делом! В котором вы профи и не лезьте в чужие дела. Доказывая что у вас станок может пластовать.
Про запил арки я вообще молчу.

Золотые слова. Зачем рот тогда открывали?
Есть что показать из работы — покажите. Свою работу, в которой отражается профессионализм.
Есть к примеру и электрики с плоскачами в кармане, которые словами заплюют любого, кто полчаса только инструмент выгружает режет штроборезом ровно и без пыли, а не на скоряк болгаркой, делает по схеме и подписывает автоматы в щитке.

Как использовать станок для резки кирпича своими руками

Станок для резки кирпича в значительной степени облегчает и ускоряет выполнение строительных работ, требующих применения специальных приспособлений. Инструмент является легким и удобным, поэтому справиться с ним под силу даже новичку. Это малогабаритное оборудование обеспечивает быструю, удобную и безопасную резку кирпича, бетона, керамики, искусственного камня и т.п.

Конструкция режущего станка

двигатель с приводом;
специальный столик для резки материала;
установочные ножки или стойки для фиксации;
стальная рама с диском для резки кирпича;
емкость под воду для системы орошения с целью минимизации объема пыли.

Технические характеристики режущего станка

Правильное применение устройства для нарезки кирпича в значительной степени увеличивает срок службы этого инструмента. Его можно с легкостью помещать в автомобиле, а транспортировка станка не доставляет особых хлопот. Это важно не только для профессионалов, но и для новичков. Перевезти транспортом станок можно на любой строительный участок.

Испытания и тесты инструментов, собранных на заводе, позволяют выявить брак на стадии изготовления станков. Полученные результаты позволяют судить о качестве устройства, производительность которого должна соответствовать заявленным параметрам.

Станки для нарезки имеют следующие возможности:

выполняют 2 вида резки: влажную и сухую;
швы между кирпичами являются незаметными;
работы выполняются на высокой скорости.

На рынок поставляется инструмент для резки кирпича отечественного и зарубежного производства. Для изготовления станков используется оборудование высокой точности с применением новейших технологий. Если уровень качества инструмента является соответствующим, то он по праву может называться оборудованием мирового стандарта.

Современные станки для резки по кирпичу подразделяются на бытовые и промышленные устройства. Они имеют стандартные размеры и мощность. Благодаря гарантированной производительности их можно использовать на малых промышленных предприятиях, включая частные стройки.

Промышленные типы оборудования, позволяющие резать кирпич, устанавливаются на крупных заводах, выпускающих продукцию в больших объемах. Такие устройства обладают большим количеством функций, позволяющих качественно обрабатывать строительные материалы. Основными техническими характеристиками моделей являются:

напряжение 220-380 В;
мощность 2,2-3,0 кВт;
глубина резки 65-200 мм;
длина реза 500-620 мм;
диаметр режущего диска 300-620 мм;
длина оборудования 950-1225 мм;
высота станка 1110-1370 мм;
ширина прибора 615-720 мм;
вес станка 57-109 кг.

Выбирать устройство для распиливания камня или кирпича следует с учетом его мощности, рабочего режима, фирмы-изготовителя оборудования. Приборы неизвестных либо малоизвестных производителей могут привести к получению брака на производстве или поломке агрегата.

Как пользоваться режущим станком

Работать с оборудованием достаточно просто. Для этого необходимо подготовить рабочее место, собрать и установить станок. Перед тем как пилить кирпичную стену или отдельные элементы строительного материала, необходимо осуществить разметку поверхности, требующей обработки.

Для установки рабочей поверхности перед резкой ее необходимо закрепить под нужным углом. После этого к размеченному участку подводится круг для резки. Далее можно включать питание, выбирать скорость вращения алмазного диска, в результате которого кирпич должен плавно разрезаться.

Несмотря на то что прибор для резки кирпича обладает массой достоинств, его не всегда будет целесообразно использовать. Его стоимость является достаточно высокой, поэтому резку материала в малых количествах лучше оставить для болгарки или циркулярной пилы. Шамотный кирпич лучше резать специальным бензорезом. Приобретать станки рекомендуется специалистам, которые постоянно выполняют подобные работы в больших объемах.

Стационарный станок, позволяющий осуществлять обработку стройматериалов, является альтернативой болгарке, используемой для резки шамотного кирпича или облицовочного камня. Любые приборы для обработки заготовок должны поставляться на рынок с инструкцией. Работы на станке осуществляется поэтапно:

производится разметка заготовки;
изделие устанавливается под требуемым углом;
круг прибора пододвигается к рабочему месту;
включается двигатель, выбирается скорость вращения;
режущий элемент приводится в быстрое движение и осуществляется процесс резки.

Огнеупорный кирпич можно разрезать с помощью станка, на котором установлен сегментный алмазный диск. Основное преимущество при работе со станком для обработки кирпича состоит в том, что мастеру необходимо принять положение, позволяющее вести тщательное наблюдение над процессом резки. Материал должен подвергаться правильной обработке, поэтому точность и качество выполнения работы необходимо постоянно контролировать.

Меры предосторожности при резке на станке

Выбирая, чем разрезать силикатный или шамотный кирпич, не следует забывать о мерах безопасности работы с различными видами инструмента. При обслуживании высокоточного строительного оборудования необходимо соблюдать особую осторожность.

Соблюдение техники безопасности предполагает использование дисков определенной модели, которая соответствует именно этому режущему элементу. Выполнять работы следует только при надежном заземлении оборудования. Для исключения возможных травм необходимо соблюдать следующие правила:

Сохранять устойчивое положение.
Не использовать станок для резки облицовочного кирпича при обработке дерева.
Пользоваться средствами индивидуальной защиты органов зрения, дыхания и слуха (иметь при себе респиратор, наушники, очки и т.п.).
Не пользоваться частично разобранным прибором, не применять старый агрегат без изоляции или при отсутствии заземления.
Резать облицовочный кирпич подходящими алмазными дисками, имеющими наивысшее качество.
Не использовать прибор, если вблизи имеется водяной источник, откуда поступает влага.
Не подвешивать прибор для резки. Даже если он представляет собой самодельный станок.
Перед работой хорошо проветривать помещение.

На рынке предлагается большой выбор оборудования для резки кирпича. Стоимость станков различна. Его выбор является ответственным делом, поэтому экономить при покупке прибора не следует. Лучше купить качественный станок с гарантированным сроком службы.

Станок для резки кирпича сделать своими руками

Важно и то, что создавать что-то своими руками – это же очень интересно! Так как сделать самому, часто равносильно тому, что создать инструмент под себя. А с чем можно сравнить полученное удовлетворение от работы, когда удаётся воплотить свои идеи, мысли.

Конструкция станка для резки кирпича

При проектировании станка, вы можете использовать уже существующие схемы и чертежи с точными размерами.

Станок состоит из:

Самого диска на движке, или закреплённой болгарки.
Каретки, то есть движущейся части, на которую укладывается кирпич для резки.
Неподвижной станины к которой и крепится вся конструкция станка.

К станку можно приделать ножки, а можно закрепить его на любом, удобном для этого месте (столе, верстаке и так далее).

Кроме этого, некоторые умельцы предпочитают работать на станке с применением воды. Чтобы исключить разлёт кирпичной пыли по всему помещению.

Если вы считаете так же, то следует заранее продумать механизмы подачи воды на место распила.

Альтернативные варианты

Что делать, когда станок для резки кирпичей нужен уже здесь и сейчас? То есть, времени на его изготовление нет, да и нужен он будет непродолжительное время.

Выход, конечно же есть. Можно применить для распила строительного материала, всё ту же циркулярку, о которой говорилось выше.

Естественно, что не обойтись без кое-каких изменений в конструкции, но, поверьте, они не критичные.

Нужно всего лишь снять с циркулярки пильный, железный диск. Затем, вместо него установить абразивный, армированный стекловолокном круг.

Он, в основном, применяется для резки стали и продаётся в любом хозяйственном магазине. Предпочтительнее всего маркировка К480СТЗБ, но пойдёт и другая, по вашему усмотрению.

Режущая часть круга должна выступать над поверхностью стола циркулярки не меньше чем на 70 миллиметров. Из учёта того, что стандартный кирпич по толщине равен 65 миллиметров.

А вот слишком большой круг устанавливать не рекомендуется. Так как он во время работы начнёт «вилять», то есть изгибаться из стороны в сторону.

Техника безопасности

При работе на станке для распила кирпичей следует соблюдать осторожность, особенно в тех случаях, когда режущая часть диска не закрыта кожухом.

Велика вероятность поранится, случайно задев вращающейся диск.

Рекомендуется производить распил на открытом воздухе, так как в процессе выделяется много кирпичной пыли, если проводить работы без подачи воды;
Перед началом работы удостовериться в устойчивости станка;
Также следует защищать органы дыхания ватно-марлевой повязкой или респиратором;
Лучше всего, во время работы надевать защитные очки. Они уберегут глаза не только от пыли, но и от попадания мелких частиц.

Станок для резки кирпича, видео

Из данного видео вы узнаете, что собрать станок своими руками из подручных материалов, вполне реально. При минимальных затратах денег и времени вы получите полезное, ценное приспособление, что облегчит ваш труд.

Чем резать кирпич без брака: обзор инструментов и алгоритм работ

Чтобы распилить кирпич, нужен специальный инструмент При кладке стен, печей и каминов, при облицовке зданий иногда приходится обрезать кирпич, чтобы придать ему нужные размеры и форму. Сделать это точно и аккуратно совсем непросто.
Из этой статьи вы узнаете, как выполняется резка кирпича болгаркой и другим подходящим инструментом, а также его раскол вручную, когда под рукой нет ничего, кроме кирки и молотка.

Особенности резки кирпича

Кирпич – прочный стеновой материал, способный выдерживать многотонные статические нагрузки. Но его так же характеризует хрупкость и ломкость. Поэтому для резки керамических изделий не подходит перфоратор или отбойный молоток. Чем тоньше и острее будет режущая поверхность, тем чётче получится рез, и тем меньше шансов на появление сколов.

Залог качественного реза – надёжная фиксация кирпича. Для этого можно использовать, как специальные приспособления, так и подручные средства. Перед работами нужно хорошо увлажнить изделие. Это поможет избежать обилия пыли в процессе резки.

Хорошо увлажнённый кирпич – залог качественного реза Источник ytimg.com

Широкое разнообразие инструментов для резки стеновых изделий можно разделить на две группы: ручные и электрические. Пользоваться ими можно как на стройке, так и в домашних условиях.

Специализированная техника

Под специализированной техникой я подразумеваю станки, предназначенные для ровной нарезки. Они в большинстве своем становятся самодельными. Их смысл заключается в фиксации угловой шлифовальной машинки под необходимым углом с возможностью свободного вертикального хода.

Также необходима фиксация самого кирпича, ведь только так мы сможем добиться максимально ровного разреза в необходимом месте. Если вы как следует не закрепите камень, будьте готовы к тому, что он вылетит, и повредит что-то, что может находится вокруг установки.

Ручной инструмент

Чаще всего ручные инструменты используют при проведении незначительных кладочных работ или ремонтов. Основные приспособления – строительное зубило или кирка, обычный молоток (не киянка). Обязательна защита для рук.

Рубка кирпича на песке Источник blogspot.com

Чтобы разрубить изделие, нужно процарапать ровную линию реза на всех гранях. Глубина её должна быть до 5 мм. После чего зубило или кирочку нужно установить в бороздку и хорошенько ударить по инструменту. Жёсткая фиксация не нужна. Кирпич можно положить на мягкую поверхность или взять в руки так, чтобы отделяемая часть не имела опоры.

У такого способа есть недостатки:

Получится нормально разрубить только под прямым углом.
Сторона скола неровная. Её нужно будет замаскировать или использовать больше раствора для кладки.

Алгоритм рубки кирпича Источник infourok.ru
Резать кирпич в домашних условиях более точно поможет ножовка по металлу. У неё должно быть напыление из вольфрама на рабочем полотне. Обычные ручные пилы и ножовки не подойдут. Они только затупятся или вовсе «потеряют зубы» при разделении кирпича на части.

При работе ножовкой жёсткая фиксация желательна, но не обязательна. Рекомендуется перед работами накернить кирпич и уложить его так, чтобы отпиливаемая часть была без опоры. Так проще будет делать пропил.

Смотрите также: Каталог компаний, что специализируются на возведении кирпичных домов и сопутствующих работах

Электрический инструмент

В зависимости от типа резки, можно выбрать подходящий для поставленной задачи электроинструмент.

Электролобзик или торцовочная плита – для тех, кому много не нужно

Для проведения кладочных работ небольшого объёма можно использовать электрический лобзик. Он хорошо справится с несложными пропилами. Но мощности у него недостаточно, чтобы обрабатывать большое количество камня. Нужно только правильно подобрать рабочую поверхность.

Болгарка – «палочка-выручалочка из гаража»

Самым распространённым из них является болгарка. Если её брать только для обработки керамических изделий, то лучше выбрать модель большей мощностью, так как ожидается большая нагрузка при малой мощности. Оптимальным вариантом будет инструмент мощностью не менее 2кВт. Можно и помощнее выбрать. Но, как правило, такие инструменты тяжёлые и массивные. Ими просто тяжело будет работать постоянно.

Правильно выбранная болгарка – залог успеха Источник yandex.net

Стоит учесть, что при использовании болгарки, материал будет сильно пылить, даже если перед началом работ его основательно смочить водой. Поэтому все работу лучше всего проводить на улице или в хорошо проветриваемом помещении. Нелишним будет использование средств индивидуальной защиты.

Резка болгаркой – пыльное дело Источник bladesandbits.com

Для таких работ в зависимости от назначения используют разные диски:

Абразивные. Более дешёвые и стачиваются быстро. За счёт уменьшения диаметра невозможно делать глубокие пропилы. Хороши для небольших объёмов и несложных пропилов кирпичей в стеновой кладке.

Алмазные. Имеют более долгий срок службы. Режут более точно и безопасно. С ними можно не «ломать голову» над тем, чем резать кирпичную стену. Эффективно проделывают любые отверстия в керамике любой марки. Идеальны для подгонки изделий на лицевую или болгарскую кладку.

Обратите внимание! Нужно использовать диски диаметром 230 см. Если брать меньше, то это скажется на качестве среза. Ширины круга также не хватит для полного среза. Значит придётся переворачивать кирпич. Это может привести к неточному его разделению. Для обработки среза нужен будет круг диаметром 125 см.

Режим работы циркулярной пилой

Во время использования болгарки, не забывайте о технике безопасности. Обязательно надевайте защитные очки.
Циркулярная пила обычно устанавливается на специальном станке. Предназначена она для резки дерева, но можно абразивный круг для твердых материалов можно приобрести и для нее. При этом пила должна обеспечивать минимальную ширину пропила в 70 мм (толщина кирпича — 65). Более большие круги применять не целесообразно, поскольку при разделке они будут изгибаться, а заготовка может смещаться от вибрации. Это приведет к сколам или резке не по нужным размерам.

Кирпич разрезается циркуляркой так же, как и деревянные заготовки. При этом следует постоянно прижимать материал к ограничительным рейкам в процессе обработки. В противном случае размеры и форма распиленных частей будет существенно отличаться от требуемых.

Некоторые типы бензорезов используют вместо дисков цепи. Для использования таких аппаратов следует приобрести специальную алмазную цепь. Принцип работы подобных устройств аналогичен бензопилам. Однако, в случаях прорезания сложенной кладки такой инструмент будет очень удобен и эффективен. Большое плечо, создающее неудобства при штучной резке, позволяет существенно сократить силовые усилия при работе.

При использовании циркулярной пилы следует особо тщательно защитить органы дыхания и зрения.

Видео описание

Как работает цепной бензорез Stihl GS 461, показано в этом видео:

Специализированное оборудование не только для профессиональных строителей

Профессиональные станки значительно упрощают работу по резке кирпича. С их помощью можно получить искусственный керамический камень даже сложной геометрической формы. При этом работа на таких станках намного безопаснее, чем при использовании болгарки и бензореза. Производительность кладочных работ увеличивается на 20%. Также увеличится уровень качества и эстетика кладки.

Основу составляет рама с системой захвата и фиксации. Резка производится посредствам алмазных дисков. В зависимости от модели станка устанавливают большие полотна (до 420 мм), так и меньшие диаметром (230мм). Стоит учитывать, что большие круги дорогие, а во многих случаях можно обойтись и обычным кругом на 230 мм.

Большой станок для резки камня Источник generaltool.ru

Технические характеристики режущего станка

Станки для нарезки имеют следующие возможности:

выполняют 2 вида резки: влажную и сухую;
швы между кирпичами являются незаметными;
работы выполняются на высокой скорости.

напряжение 220-380 В;
мощность 2,2-3,0 кВт;
глубина резки 65-200 мм;
длина реза 500-620 мм;
диаметр режущего диска 300-620 мм;
длина оборудования 950-1225 мм;
высота станка 1110-1370 мм;
ширина прибора 615-720 мм;
вес станка 57-109 кг.

Видео описание

Как работают профессионалы на камнерезах можно увидеть в этом видео:

Лазерная резка

Самым дорогостоящим и эффективным методом обработки стеновых изделий является лазерная резка. Работает такое оборудование на газоразрядных лазерах. Идеально подходит для обработки любой сложности каменных, кирпичных, бетонных стен разной толщины и с наличием армирующих элементов.

Лазерным оборудованием можно делать высокоточные работы по художественной резке камня Источник hanna76.ru

В основном применяется на масштабных проектах, так как является мощным и дорогим оборудованием. Для малых строек и тем более домашнего использования лазерные установки неоправданно дорогие.

Основные рекомендации

Перед тем как приступить к нарезанию блоков, необходимо произвести работы по разметке материала. Для этих целей понадобится маркер и угольник. Важно обращать внимание на параметр круга (толщину) и люфт на инструменте. Если провести полосу по требуемому размеру, то вырезанный элемент может не соответствовать конечному результату до 0,2 см.

Алмазные диски с турбированной кромкой наиболее подходящий для работ с особо прочным материалом, в том числе и кирпичных блоков. Для того чтобы доработать поверхность рекомендуется применять диск на 125 мм.

Процесс резки болгаркой – нелегкое дело, требующее определенных навыков, так как круг необходимо располагать строго по вертикали и не отклоняться до окончания всего процесс. Как вариант, допускается выполнить предварительный надпил на глубину несколько миллиметров. Под разрезаемый кирпич необходимо подложит еще один. Это поможет сохранить круг, а рабочий инструмент будет легче держать.

Если нет возможности применять большую болгарку, то допускается использование маленькой. Для этих целей достаточно будет сделать запил по периметру камня. После этого необходимо будет отбить лишнюю часть молотком и произвести зачистку среза тем же инструментом.

Коротко о главном

Перед проведением кладочных работ нужно чётко определиться, выгоднее кирпич чем резать. Такие работы могут повысить сметную стоимость и привести к неоправданным тратам. При возведении межкомнатной перегородки можно воспользоваться самым простым и старым способом резки кирпича – рубкой камня. Он сэкономит время, силы и деньги. Для выпиливания фигурных элементов придёт на помощь торцевая пила с алмазным полотном.

При небольшом строительстве, например, бани или гаража, можно обойтись болгаркой с алмазным диском. Она значительно ускорит работу и позволит выполнить кладку более точно. В случае пропила нетолстой стены она также придёт на помощь.

Если же планируется более полномасштабный проект, как строительство дома, то лучше всего приобрести специализированный станок.

В случае если необходимо сделать арку, сквозные пропилы в уже возведённых стеновых конструкциях, да ещё и армированных, то без бензореза (для небольшого объёма работ) и лазерной резки (для масштабных проектов) не обойтись.

Стандартное электрооборудование

У каждого, кто планирует начинать ремонт или стройку, обязательно должно быть стандартное электрооборудование, которое поможет облегчить практически каждый аспект работы. Дрель и электролобзик нам не помогут, а вот прибегнуть к помощи угловой шлифовальной машинки придется. В народе она называется болгарка, если вы сразу не поняли, о чем речь.

Расскажу про несколько аспектов, которые нужно знать обязательно:

выберите правильный диск. Для работы с материалами, в основе которых лежит бетон, нужно использовать специализированные алмазные диски. Не переживайте, они не сделаны из алмазов полностью, и не стоят миллионы. Все, что их отличает — это алмазное напыление, которое позволяет проводить работы без повреждений для инструмента,
будьте готовы к уборке. Печи, трубы и другие конструкции, которые выкладываются из термостойкого кирпича, в большинстве своем находятся внутри помещения. Следует помнить, что при работе с болгаркой образуется очень много пыли. Так что или будьте готовы долго убирать, или же выходите на улицу и проделывайте работу там,
не забывайте про технику безопасности. Стоит помнить, что надетые защитные перчатки и очки помогут сохранить ваше здоровье.

Как-то раз, будучи еще неопытным, но уже адекватным человеком, я пришел на работу и увидел вот какую картину. Сидел «опытный» мужчина лет сорока и накручивал на болгарку фрезу для резки дерева.

Я в недоумении спросил, что он хочет им делать, ведь мы занимались кладкой. Он сказал, что нужно отрезать небольшой кусок. Я был в шоке, однако на все мои возражения услышал только то, что я еще молодой и ничего в этой жизни не понимаю.

В конце концов, как только он прикоснулся раскрученным до высокой скорости диском к глиняному кирпичу, фреза начала ломаться, и зубчики по одному втыкались в доску, на которой проводились работы. Для этого мнимого строителя все обошлось испугом, для меня ухмылкой, но хорошо, что все остались целы и невредимы.

Станок для кирпича: как сделать своими руками, как выбрать

Естественно, что не обойтись без кое-каких изменений в конструкции, но, поверьте, они не критичные.

Нужно всего лишь снять с циркулярки пильный, железный диск. Затем, вместо него установить абразивный, армированный стекловолокном круг.

Зачем нужен станок?

Такой инструмент используется для создания собственного материала для построения различных зданий. Таким образом, приобретая станок для производства кирпича, человек может сам делать исходники для строительства. В первую очередь это необходимо для того, чтобы сэкономить деньги при строительстве. Стройматериалы стоят достаточно дорого, а станок позволяет без лишних затрат с использованием дорогого сырья изготовить. Но стоит помнить, что для различных построек необходимы разные виды материалов. Так, силикатный кирпич неводостойкий, потому не может использоваться для создания труб и цоколей. Поэтому потребуется обжиг.

Как выбрать модель?

Если инструмент для резки кирпича необходим только для домашнего использования, то стоит обратить внимание на ручной станок.

Это самая простая модель, которая не требует больших затрат при изготовлении. Ее может сделать каждый мужчина, который обладает навыком сварки. Но стоит помнить, что производительность такого оборудования невелика. Потому, если инструмент для гиперпрессованного кирпича нужен для развития малого строительного бизнеса, то лучше изготовить или приобрести полуавтоматический или полностью автоматизированный станок с гиперпрессованием.

Если выбор пал на автоматизированный агрегат, то стоит позаботиться об операторе, который будет постоянно находиться возле него.

При выборе также стоит обращать внимание на производительность и рабочее давление. Выработка зависит от размеров зоны, на которой формируются кирпичи: матрица может состоять из 1 и до 8 единиц. Для качественного изготовления нужно большое рабочее давление, но в ручных станках оно достигает только до 2-х т. Такие автоматические инструменты помогут изготовить материалы для облицовки или для легких строений. Но приобретая автоматизированный станок, стоит помнить, что для его обслуживания нужен оператор, который будет следить за работой оборудования.

Как работать?

Если оборудование для производства стройматериалов было приобретено в строймагазине, то с ним идет пульт для управления работой. Отрезные ручные станки для изготовления кирпича надо контролировать самостоятельно. Сначала в смеситель загружается необходимый объем сырья. Оно транспортируется в матрицу. Далее под действием вибраций все материалы разравниваются. Пунсон создает форму для изделия. Станок может распилить кирпич. Далее материалы попадают на поддон, а оттуда в пропарочную камеры. Здесь они приобретают прочность. Если такой камеры нет, то исходники просто выгружают на солнце и оставляют на 24 часа. Далее можно прибегать к распиловке с ножовкой. Для укрепления применяется гиперпрессование, которое основывается на методе сварки с водяным охлаждением.

Как сделать своими руками?

Для изготовления кирпичей в домашних условиях хорошо подойдет ручной пресс. Самую простую модель можно самостоятельно сварить дома. Для этого понадобятся схемы и исходные материалы. Перед тем, как приступать к созданию оборудования, стоит изучить принцип работы легкого станка. Чтобы изготовить пресс, понадобятся такие материалы и вспомогательные инструменты:

сверлильный станок;
оборудование для сварки;
лекала;
чертеж;
швеллер до 10 сантиметров;
труба для поршня (89 см) и для рычага (50 см);
крепеж;
пила;
грунт;
краска;
шлифмашина;
абразивная бумага;
листы железа.

Для начала надо нарезать листы. Это можно сделать самостоятельно болгаркой либо обратиться в мастерскую, где работают с металлом. Из швеллера делают 2 стойки по 1 метру, далее их объединяют в раму. Затем сверху необходимо приварить еще один швеллер ребрами вверх. Сверху будет крепиться бункер, который соединяется по чертежам.

Про другие станки: Комбинированные станки Корвет от компании Энкор деревообрабатывающие (по дереву) – интернет-магазин ВсеИнструменты.ру

Первый этап работы – правильная нарезка листов металла.

Пресс — основной элемент станка. На него приходится самая большая нагрузка, потому для его изготовления лучше взять 2 листа железа толщиной в 9—10 миллиметров. Далее создаются стеллажи, поддоны и пуансоны. Затем все элементы свариваются по чертежам. Из листов металла делается поршень, в который после помещают трубы. Также можно создать инструмент для распиловки. Во время работы стоит учитывать плотность металла. Это необходимо для того, чтобы правильно выбрать электрод для сварки. Создавая отрезной самодельный кирпичный станок, матрицу стоит покупать.

Конструкция станка для резки кирпича

При проектировании станка, вы можете использовать уже существующие схемы и чертежи с точными размерами.

Станок состоит из:

Самого диска на движке, или закреплённой болгарки.
Каретки, то есть движущейся части, на которую укладывается кирпич для резки.
Неподвижной станины к которой и крепится вся конструкция станка.

Если вы считаете так же, то следует заранее продумать механизмы подачи воды на место распила.

Модели и виды

Максимальной производительностью обладают автоматизированные устройства.

Типы кирпичных станков:

легкий ручной;
средней категории;
автоматизированный.

Камнерезный станок для изготовления кирпича первого типа считается малоэффективным. Его производительность составляет только 1000 единиц материала за 8 часов. Модель среднего качества изготовляет около 2 000 штук кирпичей. Полностью автоматизированные инструменты делают до 6000 материалов за 8 ч. Поставщиками являются такие страны, как Россия, Китай, Италия, Испания. Выделяют такие модели, чья характеристика описана в таблице:

Про другие станки: Токарно винторезный станок ДИП-500 – цена, отзывы, характеристики с фото, инструкция, видео – купить в Москве и РФ.

Название	Описание
«Мастек-Метиор»	Подходит для производства в небольших помещениях
	Потребляет мало сырья
	Для изготовления материала необходимо 2—3 человека
	Создает лего-кирпичи, стеновые блоки (размеры приспособления 390×190×188 миллиметров), тротуарную, облицовочную плитку
«АКС-7»	Автоматизированный станок по производству лего-кирпича методом гиперпрессования
«Булава 2АС»	Автоматический станок, который производит пустотелые или полнотелые кирпичи размером до 250×125×120 сантиметров

Для нарезки материала может быть изготовлено небольшое оборудование.

Самодельный станок для резки кирпича разделяется на виды по производительности:

малый;
средний;
промышленный.

Станок для резки кирпича, видео

Техника безопасности

Велика вероятность поранится, случайно задев вращающейся диск.

Рекомендуется производить распил на открытом воздухе, так как в процессе выделяется много кирпичной пыли, если проводить работы без подачи воды;
Перед началом работы удостовериться в устойчивости станка;
Также следует защищать органы дыхания ватно-марлевой повязкой или респиратором;
Лучше всего, во время работы надевать защитные очки. Они уберегут глаза не только от пыли, но и от попадания мелких частиц.

Чертежи для изготовления

Создать мини станок для силикатного кирпича своими руками достаточно легко. С его помощью можно изготавливать полнотелые или пустотелые лего-материалы. Лучше обратить внимание на инструмент, который формирует кирпичи методом прессования. Но перед началом работы стоит тщательно изучить схемы инструмента для облицовочного кирпича. Это поможет в дальнейшем избежать ошибок при работе.
