Соединение пластиковой трубы с металлической: переход от металла к полипропилену, железная муфта, пластик и металлопласт

Соединение полипропиленовой трубы с металлопластиковой

При строительстве либо капитальном ремонте жилого помещения всегда остро встает вопрос о выборе материала для создания систем водоснабжения и отопления. В старых многоквартирных домах в основном используются и по сей день металлические коммуникации. Но под воздействием времени, коррозийных свойств воды, а также появлением на рынке новейших материалов для конструирования гидросистем, приходится заменять старое на новое. Иногда просто невозможно создать коммуникацию, используя лишь один тип материала, поэтому приходится комбинировать различные виды труб в одной системе. Для выполнения этой задачи, были разработаны специальные соединительные детали. В этом материале хочется уделить внимания тому, как соединить между собой металлопластиковую и полипропиленовую трубу.

Соединительные элементы

Соединение конструкций из металлопластика или полипропилена производится при помощи специальных фитингов. Это такие соединительные элементы, которые позволяют выполнить монтаж водопроводной сети любой конструкции. Фитинги существуют различных типов. Среди них имеются разборные резьбовые, пресс–фитинги и компрессионные соединители. Данные два типа фитингов разборные, поэтому в случае появления течи в месте соединения, можно без особых проблем заменить неисправный элемент.

Пресс-фитинги считаются самыми стойкими. Однако, при возникновении протечки, замена такого узла доставит некоторые неудобства. Монтаж таких деталей производится при помощи специальной обжимающей муфты либо пресс-клещей.

Резьбовые фитинги в основном используют для крепления металлической трубы к металлопластиковой.

Соединение металлопластиковой и полипропиленовой трубы

Соединение металлопластиковой и полипропиленовой трубы

Эти два элемента трубопровода, выполненные из разных материалов, соединить между собой можно только посредством резьбового соединения. То есть, со стороны металлопластикового изделия будет выдаваться ниппель, со стороны полипропиленового изделия – комбинированная муфта, имеющая необходимую резьбу. Паять эти элементы трубопровода между собой нельзя. Более подробные инструкции вы узнаете, просмотрев специальное обучающее видео.

Соединение с металлическими изделиями

Для реализации данного способа потребуются фитинги-переходники. На металлическом элементе трубопровода нарезается резьба, далее выполняются стандартные действия, уже изложенные в верхних подразделах. Переходы от одних диаметров к другим, разветвления, повороты также выполняются посредством специальных фитингов.

Данная технология для металлических изделий уместна для обустройства открытой водопроводной системы. Однако не рекомендуется ее применять в случае необходимости обустройства систем отопления и скрытых систем металлических трубопроводов.

Как соединить элементы трубопровода с краном?

На прилавках специализированных магазинов можно отыскать самый широкий ассортимент фитингов: тройниковые фитинги, фитинги с размером резьбы, достаточной для соединения с краном, сгоном или иными арматурами. Соответствующие фитинги и позволяют соединить элементы трубопровода и кран. Столь обширное многообразие фитингов делает возможным сборку трубопровода любой степени сложности.

Мы описали основные способы, повествующие о том, как соединить трубу с различными элементами. Результат монтажных работ зависит исключительно от уровня ваших стараний и от качества материалов и инструментов.

Как состыковать ППР и металлопластик?

Такое вид соединения возникает в том случае, когда необходимо заменить дефектный участок, либо к старой системе подсоединить новую. Знание основ разнородного соединения между полипропиленовой и металлопластиковой трубой может значительно снизить затраты на материалы при монтаже гидросистемы со смешанными элементами.

Во время стыковки трубы из металлопластика и полипропилена понадобятся нижеперечисленные объекты:

  • Фум-лента или льняная пакля;
  • силиконовый герметик или уплотнительная смазка;
  • разводные ключи;
  • муфта соединительная, фитинг или фланец.

Используемые элементы напрямую зависят от того, каким методом выполняется соединение труб из различных материалов.

Стыковка труб, диаметр которых не более 40 миллиметров, производится при помощи муфты под названием «американка». Монтаж таким способом производится в следующем порядке. Сначала муфта разбирается на две части. Далее на внешнюю резьбу муфты наматывается пакля, наносится герметик из силикона. Эта часть американки вкручивается в наружную резьбу фитинга. Потом пакля из льна и силикон наносятся на наружную резьбу второго фитинга, на который накручивается вторая часть американки с внутренней резьбой. После чего при помощи разводного ключа оба фитинга соединяются между собой.

американка полпиропилен

Соединение при помощи компрессионного фитинга допускается в том случае, если вода, проходящая через это соединение, будет не более 50 градусов Цельсия. Соединительный элемент выполнен в виде цилиндра, на котором с двух сторон имеются резьба и монтажные гайки с резиновыми уплотнителями. Фитинги такой конструкции подходят для труб различного диаметра. Соединение металлопластиковых и полипропиленовых труб производится путем вставки концов труб в соединитель с последующей затяжкой гаек.

Иногда, во время монтажа разнотипных соединений, возникают течи. Чтобы не допустить таких неприятностей, необходимо обязательно использовать материалы, придающие герметичность стыку – силикон, пакля, лента-фум. Все соединения должны быть плотными, но не стоит прилагать сильного усилия при соединениях муфт и фитингов. Из–за чрезмерного давления при монтаже может произойти сужение внутреннего пространства трубы, в результате стык будет постоянного подвергаться повышенной нагрузке.

герметизация резьбовых соединений

Для герметизации резьбовых соединений используйте данные материалы

Комбинированная система считается вполне обычным делом, но какой-либо определенный вид труб всегда преобладает в отдельно взятой гидрокоммуникации. Постоянно ведутся споры между специалистами всей уровней по поводу того, какой тип труб объективнее использовать. Рекомендуем ознакомиться с параметрами самых распространенных типов труб, используемых в качестве гидроносителей.

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа. Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

  • разводной ключ;
  • газовый ключ;
  • пакля (чесаный лен);
  • силиконовый герметик;
  • монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

муфта стыковочная “Американка”
Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

  1. Разобрать американку на две части.
  2. Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
  3. Вкрутить эту деталь в часть фитинга с внутренней резьбой.
  4. Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
  5. Соединить две части разъемной детали, используя разводной или газовый ключ.

При использовании этого типа стыковки МП и ПП изделий находящихся в стене, дополнительно нужно обустроить открывающуюся нишу.

Стыковка компрессионными фитингами

Соединение компрессионным элементом
Соединение труб компрессионными фитингами – самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу – она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Читайте также:
Тепло плинтус: новая эффективная система отопления для вашего дома

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

  1. Вставить трубы в отверстия фит-крепежа с двух сторон.
  2. Затянуть гайки.

Стыковка фланцами

Фланец для соединения полипропиленовой трубы и металлопластиковой
Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

  1. Фланец накручивается на фитинг с использованием пакли.
  2. Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Свойства и места применения полипропилена

фильтры для насосной станции

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Важным положительным свойством такого материала является то, что коррозийные процессы практически не влияют на материал. Низкая стоимость позволяет использовать полипропиленовые конструкции повсеместно, а способность сохранять герметичность и целостность при давлении более 20 Бар даёт возможность применять материал для водоснабжения и отопления в многоэтажных строениях. Также стоит отметить небольшой вес и простоту монтажа. Однако, для спайки однородных труб придется обзавестись специальным паяльником. Благодаря свойствам ППР материала, трубы абсолютно безопасны для здоровья, гигиеничны и способны прослужить до 100 лет.

Выпускаются трубы различных цветов, но наиболее распространенный окрас – белый. Из всей цветовой гаммы только черные трубы имеют специальный слой защиты от воздействия ультрафиолетовых лучей, что позволяет долгосрочно применять их под открытым солнцем.

Для создания водопровода многоквартирного дома используется материал диаметром от 16 мм. Для использования коммуникаций с холодной водой, отлично справляются односоставные трубы. Для горячей воды рекомендуется использовать ППР материал с фольгированной вставкой. Фольгированные труб компенсируют расширение от нагревания и маркируются обозначением PPR. Но фольгированные трубы уже считаются металл полимерными.

Типы фитингов для соединения металлопластика и полипропилена

Фитингами называют элементы трубопроводных систем, предназначенные для соединения участков трубопровода, разветвления потоков и присоединения к сантехническому оборудованию.

Применение фитингов для монтажа труб из металлопластика и полипропилена зависит от особенностей, которые каждый материал имеет.

Особенности монтажа изделий из полипропилена

Соединение труб PPR выполняется по технологии диффузионной сварки (пайки) с использованием муфтовых деталей.

При монтаже с помощью специального инструмента происходит нагрев внешней поверхности трубопровода и внутренней поверхности фитинга до начала температуры плавления 240-260˚C, после чего производится стыковка муфтового соединения.

Для полипропилена это:

  • сделанные полностью из пластика уголки, тройники, крестовины, муфты, фланцы, компенсаторы и обводы;
  • имеющие с одной стороны наружную или внутреннюю резьбу уголки, тройники, муфты и разъемные соединения.

Детали с резьбой используются для установки запорной арматуры, присоединению к сантехническому оборудованию и системам из других материалов.

Отличительные особенности монтажа металлопластика

Сечение трубы представляет собой трехслойную конструкцию. Внутренний и внешний слои сделаны из полиэтилена, а средний из алюминия. По сути это тонкостенная алюминиевая труба, покрытая изнутри и снаружи полиэтиленовыми слоями.

Для металлопластиковых труб все фитинги изготавливаются из металла и могут быть с присоединительными трубными штуцерами с каждой стороны или иметь резьбу на одной из сторон. Элементы с фланцами в таких системах не производятся.

Соединения можно выполнить при помощи трех видов фитингов:

  • цанговые разъемные;
  • компрессионно-натяжные;
  • прессуемые неразъемные.

При этом фитинги могут служить для соединения отрезков труб, изменения диаметра и разветвления потока или для присоединения к сантехническому оборудованию или трубопроводам из других материалов.

Во втором случае на соединительной детали с одной стороны есть внутренняя или наружная резьба.

Способы соединения металлопластиковых и полипропиленовых труб

Соединить линии из разных материалов можно тремя способами:

  • через муфтовое соединение с использованием штатных фитингов для каждой трубной системы;
  • через фланцевое соединение;
  • с использованием двусторонних полиэтиленовых компрессионных муфт.

Каждый вариант имеет свои особенности, связанные с конструкцией труб и элементами для соединения. Стоимость соединений повышается в значительной степени с увеличением диаметра трубопроводов.

Как происходит соединение пластиковой трубы с металлической

Перед сцеплением металлической и пластиковой труб их необходимо предварительно подготовить, что позволит избежать некачественного соединения

Перед сцеплением металлической и пластиковой труб их необходимо предварительно подготовить, что позволит избежать некачественного соединения

Сегодня трубы соединяют двумя методами: фланцевым и резьбовым способами. Для крепления труб между собой применяют муфты. Это позволяет увеличить прочность соединения.

Как происходит соединение металлической трубы с пластиковой

Металлические трубы, как правило, используют для прокладки под землёй. Канализация и отопление практически полностью состоят из металлических труб. Пользуется популярностью и стальной материал, но сейчас устанавливают трубы из пластика. Они дешевле, обладают хорошими характеристиками и к ним можно подобрать много дополнительных элементов в виде фитингов и муфт.

В магазинах можно встретить большой выбор пластиковых труб разных размеров. Пластик дешёвый, надежный и поэтому такой популярный. Но если у вас установлены металлические трубы, и вы хотите поставить пластиковую трубу, то важно знать, как соединить металлическую трубу с пластиковой. Есть и смесь этих двух материалов – металлопласта. Металлопластика сочетает в себе как параметры металла, так и характеристика пластиковых труб.

Читайте также:
Угловой шкаф: виды, материалы, наполнение, дизайнерские решения

Выбор способа соединения металлической трубы с пластиковой зависит от диаметра самих труб

Существуют два способа соединения трубы из металла и трубы из пластика: резьбовой метод и фланцевый метод.

Резьбовой метод надо применять только в случаях, когда трубы, которые вы будете соединять, будут иметь диаметр менее 40 мм. Фланцевый метод применяется для труб с большим диаметром. Потому что затягивать резьбу на таких больших трубах просто неудобно.

Сделаем вывод. Если у вас большие металлические и пластиковые трубы, то применяйте фланцевый метод соединения. Если же диаметр ваших труб меньше чем 40 мм, то можете смело использовать резьбовой метод.

Как осуществляется переход с металла на полипропилен

Переход с металла на полипропилен можно сделать с помощью муфты. Муфта помогает делать разные конфигурации соединений между трубами. Она бывает с резьбой как внутри, так и снаружи.

Как сделать такой переходник между трубами?

  1. Готовим трубу – нарезаем на ней резьбу. Это поможет уменьшить нагрузку на трубу, не деформировать её. К тому же, такую трубу будет меньше рвать.
  2. Смотрим количество витков на муфте. Их должно быть больше 7. Поэтому нарезаем на трубе примерно 5 или 6 витков. Имейте в виду! На трубу нельзя накручивать меньше 4 витков.
  3. Мотаем вокруг витков лён и закручиваем муфту.

Для перехода с металла на полипропилен необходимо брать муфты с внутренней резьбой

Муфта – это отличный соединительный элемент, благодаря которому можно крепко зафиксировать трубы из разных материалов.

Соединить металлическую трубу с полипропиленовой не трудно. Вы можете сделать это самостоятельно или можете вызвать специалиста. Прочное соединение позволит трубам продержаться десятки лет под водным давлением. Главное, это выбрать качественные металлические и полипропиленовые трубы. И тогда у вас не будет проблем с водоснабжением

Что надо знать о том, как соединить железную трубу с полипропиленовой

Соединение с помощью резьбы – это один из основных методов, как соединить железную трубу с полипропиленовой. Безрезьбовое соединение тоже существует, но оно не такое прочное. Для этого применяются фитинги. Фитинг – это особый «переходный» элемент. У него на одной стороне находится резьба, а на другой – гладкая муфта. Резьба нужна для соединения трубы. Муфта в свою очередь нужна для припаивания полипропиленовой трубы. Фитинг – распространённый элемент. Он нужен для соединения огромных магистралей труб. Его используют в качестве поворота трубы или изгиба.

Соединение с резьбой необходимо выполнять последовательно. План будет выглядеть следующим образом:

  1. Готовим место для соединения. Если на участке будущего соединения уже есть резьбовое соединение, то его откручиваем;
  2. Если у вас трубы сварены или место, где вы будете устанавливать врезки, является посередине трубы, то эту часть надо разрезать. После этого на край трубы надо нанести смазку;
  3. Берём резьборез и делаем резьбу;
  4. Очищаем конец трубы из железа;
  5. Наносим на него герметик;
  6. Соединяем край резьбы фитинга с металлической резьбой. Делать это надо без инструментов. Не затягивайте соединения очень сильно. Это может повредить фитинги и они могут растрескаться;
  7. После всех работ зафиксируйте трубу из пластика с помощью сварки.

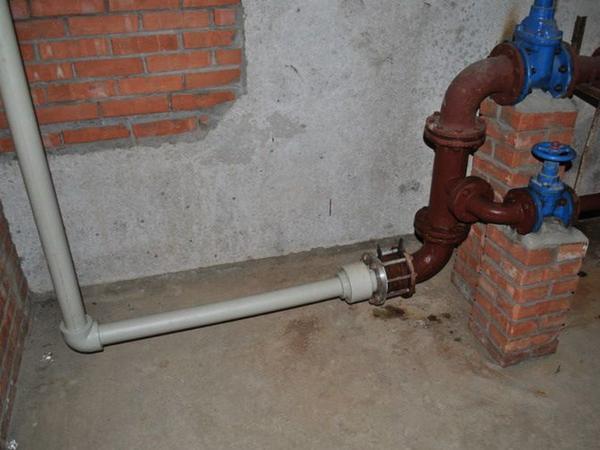

В соединении стальной трубы с полипропиленовой при помощи фланцев есть большой плюс - это лёгкость монтажа для последующего ремонта или очистки труб

Железную трубу или сталь с полипропиленовой трубой можно соединить с помощью фланцев. Размер диаметра труб при этом не должен превышать 300 мм. Трубы размером до 150 мм также можно соединить с помощью фланцев.

Фланцевое соединение — это один из распространённых вариантов соединения в частных домах. Такой вариант можно использовать и в трубах из полиэтилена для соединения с металлопластиковой поверхностью. Полиэтиленовую трубу вместе с полипропиленом соединяют также жёстко и прочно с помощью фланца. Свободные фланцы практически универсальны.

Перед тем, как применять фланцевые соединения на деле, надо их проверить на наличие трещин и заусенцев.

Как всё это проверили, приступаем к работе:

  • отрезаем трубу из железа в месте будущей врезки. Делаем это аккуратно и ровно;
  • устанавливаем фланец на трубу;
  • устанавливаем резиновую прокладку для надёжности. Она не должна пересекать линию среза больше, чем на 10 мм;
  • трубу с фланцем соединяем с прокладкой и прикрепляем второй фланец болтами.

Всё, работа выполнена. Как видите, соединить такие трубы не представляет особого труда. Это можно сделать самостоятельно без вызова специалиста. Но учитывайте одно – надо покупать надёжные трубы. Даже если соединения будут крепкие и прочные, то сама труба может не выдержать нагрузку. Поэтому, приобретайте пвх-трубы, полиэтиленовые, металлические и полипропиленовые трубы из качественных материалов.

Зачем нужна муфта переходная с металла на полипропилен

Переход с металла на полипропилен можно сделать с помощью муфты. Муфта помогает делать разные конфигурации соединений между трубами. Она бывает с резьбой как внутри, так и снаружи. Для перехода с металла на полипропилен необходимо брать муфты с внутренней резьбой. Она выбирается в зависимости от вида пластиковой трубы: под пайку, для обжимного соединения или компрессионного соединения. Отметим, что диаметр прокладок, всех шайб или гаек полностью должен подходить по сечению трубы.

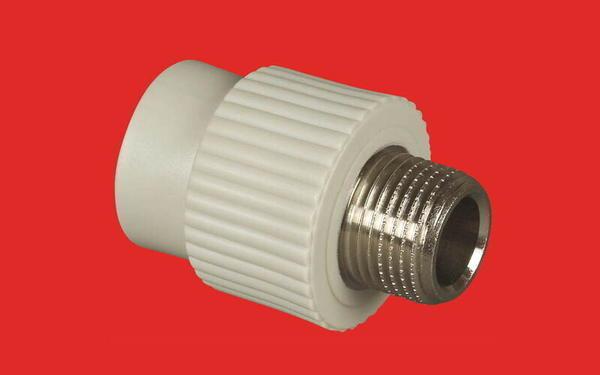

Муфта переходная с металла на полипропилен имеет большой срок службы и сохраняет прочность на протяжении всего времени работы

Муфта отлично подходит для соединения, чтобы перейти из металлической к полипропиленовой трубе.

Муфта – это соединительный элемент, который продаётся в любой магазине. За счёт её популярности, вы можете найти разные муфты, как по качеству, так и по размеру. К тому же, за последнее время использования в системе трубопровода они показали себя с лучшей стороны.

Как осуществляется соединение пластиковой трубы с металлической (видео)

Правильное соединение пластиковой трубы с металлической позволит защитить ваши трубы от излишнего давления во время течения воды. От надёжности сцепление таких разных труб, зависит бесперебойность подачи воды. Поэтому, к этому вопросу надо подходить ответственно.

6 способов, как соединить пластиковую трубу с металлической.

При прокладке канализации или обустройстве водопровода следует знать, как соединить пластиковую трубу с металлической. Разберём такие варианты стыка, как безрезьбовой и резьбовой, с помощью сварки, муфт или «краба». Рассмотрим их отличия, где их лучше применять, какие есть различия у материалов, их свойствах и как они влияют на тип соединения. Ознакомимся с вариантами нарезных креплений и какая от них польза.

Читайте также:
Хорошая бензопила для дома: виды и параметры устройства, какая лучше, рейтинг и обзор производителей

Немного о трубах

Перед соединением труб из металла и пластика следует рассмотреть их по отдельности.

Чаще всего для обогрева и канализации в помещениях используются трубы из чугуна, стали, меди и пластика. Медные более «мягкие» в обработке, но и стоимость у них выше, поэтому широкого распространения они не получили.

Металлические делятся на такие подвиды:

  • Стальные . Они нередко подвержены коррозии, а внутренний диаметр по мере зарастания ржавчиной или налётом становится только меньше, что приводит к необходимости частой смены или очистки системы.
  • Оцинкованные . Очень сложный материал для сборки или монтажа трубопровода, но его главная особенность в том, что трубы из «оцинковки» менее подвержены коррозии и наростам.
  • Нержавеющая сталь . Её достаточно непросто обрабатывать, а рыночная стоимость самая большая из всех.

Пластиковые трубы делаются из таких материалов:

  • Полиэтилен . Он очень мягкий и пластичный, но непригоден для воды с высокой температурой – при +80 °С начинается деформация материала и появляются течи.
  • Полипропилен . Свободно выдерживает температуру воды до +90 °С, что позволяет использовать такие трубы даже для систем отопления. Полипропилен отличается небольшим весом, что делает его монтаж удобным.
  • Поливинилхлорид . Его используют для производства канализационных труб, так как для отопления и водоснабжения этот материал непригоден.

На заметку! Температура теплоносителя в отопительных системах не превышает 85 °C, а если нет жестоких морозов, то достаточно и около 60 °C, а для тёплого пола и 25–35 °C

Когда приходится соединять пластиковые и металлические трубы

Металл и пластик соединяют в нескольких ситуациях:

  • У отопительного котла патрубок на выходе металлический. Если трубы отопительной системы пластиковые, то потребуется стыковать разные материалы. Обычно в этом месте устанавливают разветвитель.
  • Если к дому подведено центральное водоснабжение и отопление, то вероятность одновременного капитального ремонта наружных и внутренних труб практически нулевая.
  • Если часть прокладываемой магистрали будет подвержена повышенным механическим и температурным нагрузкам, то этот отрезок трассы могут сделать из металлических труб.
  • Если в систему врезается технологическое оборудование с пластиковыми подводами.

Способы соединений

Во всех случаях может использоваться как резьбовое соединение труб, так и безрезьбовое. Первый вариант крепления надёжный и устойчивый, а второй более популярен, так как с ним не нужно тратить много сил на зачистку и создание резьбы, если её не было до этого. Под каждую систему способ крепления выбирается индивидуально – универсального нет.

Соединение ПВХ и металла фитингом

Проще всего, задача, как соединить металлическую трубу с полипропиленовой, решается использованием резьбового фитинга. У этого приспособления с одной стороны есть резьба нужного диаметра, чтобы вкручивать в металлическую трубу. На противоположной стороне расположена муфта, с которой впоследствии будет спаян пластик. Фитинги делаются либо прямыми, либо поворотными, с помощью которых удобно делать изгибы или разветвления в системе.

Провести переход металла на полипропилен (ПП) очень просто:

  • Первым этапом снимается муфта с металлической трубы там, где будет стык. Если её нет, то трубу необходимо разрезать, смазать конец солидолом, а после этого сделать насечку резьборезом.
  • Получившийся конец тщательно зачищается наждачной бумагой и вытирается. Далее нужно выполнить герметизацию предполагаемого стыка (намотать ФУМ-ленту и промазать все это силиконом). Важно помнить, что по периметру резьбы не должно быть больше 2 слоёв герметика, и край ленты следует направить по её ходу.
  • Накручивать фитинг необходимо вручную, без вспомогательных инструментов. Это нужно, чтобы он не деформировался из-за слишком сильного внешнего действия. Если после окончания этого процесса система протекает, то фитинг аккуратно докручивается.
  • Следующим этапом ПП сваривается с муфтой.

Если предполагается установка узла, где больше, чем две трубы, то у продавцов деталей для сантехники есть разнообразные фитинги для этих целей.

Крепёж Гебо

Один из популярных способов выполнить соединение труб без сварки и резьбы – это крепёж Гебо. Он хорошо подходит для стыковки как однородных, так и для труб из различных материалов, например, для соединения чугунных и стальных труб с пластиком, или между собой.

По сути, это зажимной фитинг, который бывает одно- и двухсторонний (более распространённый). Одна из разновидностей Гебо изготавливается в форме тройника, с помощью которого можно делать как соединения, так и переходники. Крепёж состоит из корпуса, зажимного кольца, уплотнения по бокам, а также конусной гайки, которая и сжимает все части между собой.

Такую систему достаточно просто монтировать, даже если нет опыта слесарных работ:

  • Необходимо зачистить наждачкой будущие места стыка.
  • Далее нужно надеть гайку и кольца в определённой последовательности: зажимное, прижимное и уплотняющее.
  • Затем надевается само крепление Гебо и зажимается гайкой.

Преимущества крепежа Гебо:

  • простота монтажа;
  • отсутствие внутренних напряжений;
  • Большое сопротивление на растяжку и сжатие;
  • при монтаже можно не добиваться идеальной соосности труб – допустимо отклонение порядка 5–6°;
  • срок службы крепления Гебо – до 60 лет;
  • при покупке выдаётся паспорт крепежа;

Из недостатков можно выделить то, что устройство одноразовое. Если разобрать уже собранный крепёж, то уплотнители и зажимные кольца придётся искать новые. Также надо остерегаться подделок, которые выдаёт отсутствие документов.

Сварка труб

Сваркой выполняется исключительно безрезьбовое соединение металлических труб. Для пластика и металла этот метод рассматривается только в том случае, если на конец пластиковой трубы предварительно была надета металлическая заглушка или переходник, достаточной длины, чтобы исключить чрезмерный нагрев пластика. Тем более, не рекомендуется применять газовую сварку, так как она ещё больше нагревает металл.

Стандартный порядок сварочных работ следующий:

  • В предполагаемом месте шва делаются фаски;
  • Наждачной бумагой зачищаются места стыка (начинать с крупнозернистой и закончить мелкой).
  • Сварка выполняется вертикальным швом. При этом необходимо следить за дугой и отсутствием «подтеков» от электрода.
  • Когда шов застынет, проверяют его прочность (постучав, например по нему, молотком).
  • Далее шов зачищается наждачной бумагой – сначала крупно-, а потом мелкозернистой.
Читайте также:
Циклевка паркета своими руками. Как произвести циклевку паркета своими руками. Что необходимо знать, чтобы циклевать паркет своими руками

Плюсы сварки в простоте самого процесса, герметичности соединения, а также возможности применять её для любого диаметра труб, не переживая о том, что муфта будет мала.

На заметку! сварочный шов может разрушиться от сильных нагрузок или вибраций, так как в нем присутствует остаточное напряжение. Также классической сваркой нельзя соединять железо с медью и алюминием.

Использование фланцев

Фланцы позволяют выполнить качественное соединение профильной трубы без сварки и резьбы, что обуславливает их высокую популярность. Кроме того, все фланцы изготавливаются по ГОСТу, а значит, найти нужную деталь достаточно просто.

Фланцы представляют собой стягивающие пластины, которые навариваются, либо накручиваются на предварительно нарезанную на трубы резьбу. Также в комплекте с фланцами идут болты и гайки подходящего диаметра, которыми и производится стягивание пластин. Последний элемент комплектации – уплотнительное кольцо, которое повторяет форму фланцев и при монтаже размещается между ними.

Фланцы бывают двух основных видов:

  • проходные, которыми соединяются трубы одинаковых или разных диаметров;
  • заглушки – применяется, чтобы создать тупик.

Также они разделяются на подвиды: плоские, аппаратные, кольцевые, воротниковые, для сосудов и на резьбе. Чаще всего имеют форму круга или овала, но бывают и квадратными.

Фланцевым крепежом можно сделать герметическое соединение труб любого диаметра. В зависимости от материала, фланцевые соединения выдерживают давление до 20 МПа, но в быту чаще используются те, что рассчитаны на 1,6 – 2,6 – 4 МПа.

Монтаж фланцев прост:

  • Наждачной бумагой зачищаются все соединения.
  • Фланцевые пластины навариваются или накручиваются на торцы труб.
  • Уплотнительная подкладка размещается между фланцами.
  • Всё соединение фиксируется винтами и гайками.

Накладка обоймы

Ещё один достаточно простой способ, как соединить две трубы одинакового диаметра без сварки и резьбы – наружная обойма.

Трубы сводятся вместе, на них накладывается резиновая уплотнительная прокладка, которая в свою очередь зажимается разборной обоймой – стягивается четырьмя или шестью болтами.

Также этим методом можно делать тройники и ответвления. Для этого нужно чтобы одна из частей обоймы была с соответствующим креплением, как на рисунке ниже.

Другие способы соединения

Немного видоизменённый метод обоймы – краб для профильной трубы, тоже считается одним из распространённых методов. Скобы для такого крепления производятся из оцинкованной стали, толщина которой примерно 0,15 см. Половинки таких деталей скрепляются друг с другом шурупами и гайками с шайбами. Таким образом есть возможность скреплять до четырёх труб разных размеров, а прочность такого соединения может сравниться со сваркой.

Главное достоинство системы состоит в том, что она разборная и допускает многократное использование. Но у неё также есть свои недостатки:

  • стыковку можно делать только перпендикулярно;
  • радиус трубы не должен превышать 7,5 см, иначе она не влезет.

Есть ещё один вариант, как соединить металлическую трубу с пластиковой без резьбы и сварки – это использование хомута, который можно применять в любых труднодоступных местах. Главным достоинством хомутов является скорость монтажа и качественная стыковка соединений.

Методы соединения металлической трубы с полипропиленовой: виды переходов, таблица соотношения диаметров

Все чаще владельцы квартир и собственники частных домов решают провести замену металлических труб на полипропиленовые трубопроводы. Ведь полимерные коммуникации выделяются внешним показателями, прочностью, долговечностью.

Их монтаж не представляет сложности даже для неопытного человека и выполняется быстрее, чем металлических инженерных сетей. Однако часто возникает необходимость соединения трубопроводов из стали и полипропилена.

Чтобы правильно самостоятельно провести работу, нужно познакомиться со всеми способами переходов и другими особенностями стыковки разнородных трубопроводов.

Когда нужен переход с железа на полипропилен

Чаще всего необходимость соединения полипропиленовых труб с металлическими трубами возникает в следующих случаях:

  • При замене стальных участков водопроводной сети, когда проводится капитальный ремонт квартиры в многоэтажном доме. Полипропиленовый трубопровод выглядит более эстетично по сравнению с железными системами. Решение о замене стальных сетей также повсеместно принимается в старых домах, которые были построены еще в сталинское время. Из полипропилена создается не только внутриквартирная разводка, но и стояки. Даже в этом случае придется использовать специальные переходы, позволяющие соединить металл и пластик.
  • Во время аварийного ремонта, причиной которому может стать прохудившийся водопровод в подвальном помещении. В такой ситуации вместо дефектного металлического участка устанавливается пластиковый трубопровод. Его использование позволяет снизить расходы на монтаж, так как стальные стоят больше полимерных изделий. При использовании продукции из металла также увеличивается трудоемкость работ.
  • При замене чугунного радиатора, вместо которого обычно устанавливают биметаллическую или алюминиевую батарею. Может также использоваться стальная современная модификация отопительного прибора. При подключении нового радиатора к существующему металлическому стояку повсеместно применяются ПП отводы. Поэтому приходится осуществлять стыковку разнородных трубопроводов.
  • Во время установки нового полотенцесушителя, когда водопровод для горячей воды создан из пластика.

Для соединения стального и полимерного трубопровода применяются разные методики выполнения перехода. Зная существующие способы, удастся создать надежную инженерную коммуникацию в жилом объекте.

Как соединить металлическую трубу с полипропиленовой

Разнородная трубная продукция стыкуется в частном жилье, на промышленных объектах. Применяемые технологии различаются трудоемкостью, используемыми переходами и инструментом.

Резьбовое соединение

Метод применяется при стыковке трубопроката с диаметром максимум 40 мм. Для выполнения соединения используются специальные переходники. У этих фитингов одна сторона имеет резьбу, а другая часть представляет собой патрубок из полипропилена.

соединение полипропиленовых труб со стальными трубами

Соединение стальной трубы с полипропиленовой

Полимерный конец соединяется с ПП отводом посредством пайки. Сварка осуществляется с помощью специального оборудования. Это паяльник с насадками.

Переходники для резьбового соединения различаются:

  • диаметром;
  • формой — выпускаются крестовины, угольники и тройники;
  • углом отвода — производятся угольники 90° и 45°;
  • положением резьбы — изготавливаются фитинги с наружной и внутренней винтовой нарезкой.

Для резьбового соединения существует огромное количество переходников. Их разнообразие позволяет монтировать системы всевозможных конфигурации.

При выполнении стыковки применяется труборез для полипропилена, специальное сварочное оборудование и метчик или плашка. В работе также используются материалы для повышения герметичности резьбового стыка. Это силиконовый герметик или сантехническая паста, фум лента или лен-пакля.

Читайте также:
ТОП-12 лучших накопительных водонагревателей 50 литров: рейтинг 2020 года и обзор горизонтальных и вертикальных моделей

Резьбовое соединение выполняется следующим образом:

  • Конец металлического участка смазывается и создается наружная или внутренняя резьба с помощью соответственно плашки или метчика.
  • На новую резьбу наносится уплотняющий материал и наворачивается фитинг.
  • Полимерный патрубок переходника припаивается к ПП части.

На последнем этапе проверяется герметичность соединений путем подачи воды в систему.

Фланцевое соединение

Использование фланцев позволяет создать стык, который можно разбирать и повторно собирать много раз. Такое соединение отличается надежностью, прочностью и возможностью выполнения при различных температурах.

металлические фланцы на светлом фоне

Фланец трубопроводный

Трубы из стали и полипропилена отличаются друг от друга разными наружными диаметрами. Фланцами удается нивелировать разность в размерах.

Фланцевое соединение выполняется в следующей очередности:

  • В требуемом месте обрезается стальной трубопровод.
  • На металлической трубе закрепляется фланец.
  • Фланцевый элемент с муфтой надевается на ПП трубу.
  • Фланцы соединяются между собой при использовании болтов и гаек. Для повышения герметичности применяется прокладка из резины или силикона. Болты затягиваются равномерно с помощью динамометрического ключа.
  • Через пару часов болтовые соединения подтягиваются для обеспечения лучшей герметичности.

Процесс завершается подачей воды систему. Это позволяет убедиться в отсутствии течи. Обычно фланцевое соединение выполняется для трубопроката с большим диаметром.

Использование муфты Гебо

Основа этого метода применение обжимного фитинга. Способ позволяет выполнить надежный переход с металлической на полипропиленовую трубу. Одновременно можно создать требуемые ответвления и повороты инженерной коммуникации.

Применение муфты Гебо отличается преимуществами:

  • Высокая прочность и герметичность соединения обеспечивается зубцами, которыми оснащен фитинг. Они врезаются в трубопрокат. Это позволяет получить герметичный жесткий стык.
  • Монтаж выполняется быстро и не требует особых знаний.
  • Соединительный элемент не создает напряжение в системе. Он не становится причиной появления деформации и трещин.
  • Срок службы стыка составляет более 10 лет.

Внутри металлического корпуса муфты Гебо размещается зажимная гайка, прижимное и уплотнительное кольцо. Монтаж фитинга выполняется следующим образом:

  • Стальной трубопрокат ровно обрезается по месту.
  • С торца удаляется краска, грязь, ржавчина и другие инородные включения.
  • На краю металлического трубопровода фиксируется зажимная гайка.
  • Выполняется сборка муфты Гебо.
  • Гайка на переходнике затягивается без лишних усилий, что позволяет сжаться внутреннему кольцу.
  • Проводится проверка герметичности.

Фитинг Гебо применяется в отопительных системах, на газопроводах и при установке водопровода. Муфта используется в системах с диаметром 15-50 мм.

Соответствие диаметров стальных и полипропиленовых труб (таблица)

Когда выполняется замена старого трубопровода, уделяется повышенное внимание соотношению диаметров металлических и полипропиленовых труб. Ведь наружный диаметр полимерного трубопроката может составлять 16-110 мм. При этом иметь разную толщину стенки.

В то же время стальной трубопрокат изготавливается с другим наружным сечением при одинаковом с ПП трубами внутреннем диаметре.

Стоит также знать, что в маркировке полимерной продукции не указывается внутренний диаметр. Однако его вычислить несложно, когда известно наружное сечение и толщина стенки. Разница этих величин будет соответствовать искомому значению.

При замене старой инженерной коммуникации из стали на полипропиленовую систему важно учитывать следующее:

  • У металлических труб для водопровода и газовых сетей внутренняя поверхность не является идеально гладкой, что уменьшает пропускную способность.
  • Трубный прокат из металла выпускается в облегченном и усиленном варианте. Каждый такой вид труб отличается толщиной стенки. Другими словами, при одинаковом сечении по наружной кромке у трубной продукции будет разный внутренний диаметр. Именно его учитывают, когда проводится замена инженерной сети.
  • Металлические и ПП трубы создаются по разным ГОСТ. Поэтому для выбора полимерного трубопроката нужно знать все характеристики пластиковой продукции.

таблица диаметров стальных труб и полипропиленовых труб

Таблица соответствия диаметров полипропиленовых труб и стальных

Вывод и видео по теме

Разобраться в тонкостях монтажа систем из металла с ПП поможет видео. Во время выбора способа стыковки разнородных трубопроводов учитывается диаметр изделий, пространственное положение места соединения, вид системы.

При этом важно знать про соответствие размеров пластиковых и металлических трубных изделий.


6 способов, как соединить пластиковую трубу с металлической

6 способов, как соединить пластиковую трубу с металлической

При прокладке канализации или обустройстве водопровода следует знать, как соединить пластиковую трубу с металлической. Разберём такие варианты стыка, как безрезьбовой и резьбовой, с помощью сварки, муфт или «краба». Рассмотрим их отличия, где их лучше применять, какие есть различия у материалов, их свойствах и как они влияют на тип соединения. Ознакомимся с вариантами нарезных креплений и какая от них польза.

Немного о трубах

Перед соединением труб из металла и пластика следует рассмотреть их по отдельности.

Чаще всего для обогрева и канализации в помещениях используются трубы из чугуна, стали, меди и пластика. Медные более «мягкие» в обработке, но и стоимость у них выше, поэтому широкого распространения они не получили.

Металлические делятся на такие подвиды:

  1. Стальные. Они нередко подвержены коррозии, а внутренний диаметр по мере зарастания ржавчиной или налётом становится только меньше, что приводит к необходимости частой смены или очистки системы.
  2. Оцинкованные. Очень сложный материал для сборки или монтажа трубопровода, но его главная особенность в том, что трубы из «оцинковки» менее подвержены коррозии и наростам.
  3. Нержавеющая сталь. Её достаточно непросто обрабатывать, а рыночная стоимость самая большая из всех.

Пластиковые трубы делаются из таких материалов:

  1. Полиэтилен. Он очень мягкий и пластичный, но непригоден для воды с высокой температурой – при +80 °С начинается деформация материала и появляются течи.
  2. Полипропилен. Свободно выдерживает температуру воды до +90 °С, что позволяет использовать такие трубы даже для систем отопления. Полипропилен отличается небольшим весом, что делает его монтаж удобным.
  3. Поливинилхлорид. Его используют для производства канализационных труб, так как для отопления и водоснабжения этот материал непригоден.

На заметку! Температура теплоносителя в отопительных системах не превышает 85 °C, а если нет жестоких морозов, то достаточно и около 60 °C, а для тёплого пола и 25–35 °C.

Когда приходится соединять пластиковые и металлические трубы

Металл и пластик соединяют в нескольких ситуациях:

  1. У отопительного котла патрубок на выходе металлический. Если трубы отопительной системы пластиковые, то потребуется стыковать разные материалы. Обычно в этом месте устанавливают разветвитель.
  2. Если к дому подведено центральное водоснабжение и отопление, то вероятность одновременного капитального ремонта наружных и внутренних труб практически нулевая.
  3. Если часть прокладываемой магистрали будет подвержена повышенным механическим и температурным нагрузкам, то этот отрезок трассы могут сделать из металлических труб.
  4. Если в систему врезается технологическое оборудование с пластиковыми подводами.
Читайте также:
Стальная профильная труба – квадратная или прямоугольная, характеристики

Способы соединений

Во всех случаях может использоваться как резьбовое соединение труб, так и безрезьбовое. Первый вариант крепления надёжный и устойчивый, а второй более популярен, так как с ним не нужно тратить много сил на зачистку и создание резьбы, если её не было до этого. Под каждую систему способ крепления выбирается индивидуально – универсального нет.

Соединение ПВХ и металла фитингом

Проще всего, задача, как соединить металлическую трубу с полипропиленовой, решается использованием резьбового фитинга. У этого приспособления с одной стороны есть резьба нужного диаметра, чтобы вкручивать в металлическую трубу. На противоположной стороне расположена муфта, с которой впоследствии будет спаян пластик. Фитинги делаются либо прямыми, либо поворотными, с помощью которых удобно делать изгибы или разветвления в системе.

Провести переход металла на полипропилен (ПП) очень просто:

  1. Первым этапом снимается муфта с металлической трубы там, где будет стык. Если её нет, то трубу необходимо разрезать, смазать конец солидолом, а после этого сделать насечку резьборезом.
  2. Получившийся конец тщательно зачищается наждачной бумагой и вытирается. Далее нужно выполнить герметизацию предполагаемого стыка (намотать ФУМ-ленту и промазать все это силиконом). Важно помнить, что по периметру резьбы не должно быть больше 2 слоёв герметика, и край ленты следует направить по её ходу.
  3. Накручивать фитинг необходимо вручную, без вспомогательных инструментов. Это нужно, чтобы он не деформировался из-за слишком сильного внешнего действия. Если после окончания этого процесса система протекает, то фитинг аккуратно докручивается.
  4. Следующим этапом ПП сваривается с муфтой.

Если предполагается установка узла, где больше, чем две трубы, то у продавцов деталей для сантехники есть разнообразные фитинги для этих целей.

Видео описание

В этом видео показано, как провести фитинговое соединение

Крепёж Гебо

Один из популярных способов выполнить соединение труб без сварки и резьбы – это крепёж Гебо. Он хорошо подходит для стыковки как однородных, так и для труб из различных материалов, например, для соединения чугунных и стальных труб с пластиком, или между собой.

По сути, это зажимной фитинг, который бывает одно- и двухсторонний (более распространённый). Одна из разновидностей Гебо изготавливается в форме тройника, с помощью которого можно делать как соединения, так и переходники. Крепёж состоит из корпуса, зажимного кольца, уплотнения по бокам, а также конусной гайки, которая и сжимает все части между собой.

Такую систему достаточно просто монтировать, даже если нет опыта слесарных работ:

  1. Необходимо зачистить наждачкой будущие места стыка.
  2. Далее нужно надеть гайку и кольца в определённой последовательности: зажимное, прижимное и уплотняющее.
  3. Затем надевается само крепление Гебо и зажимается гайкой.

Преимущества крепежа Гебо:

  • простота монтажа;
  • отсутствие внутренних напряжений;
  • Большое сопротивление на растяжку и сжатие;
  • при монтаже можно не добиваться идеальной соосности труб – допустимо отклонение порядка 5–6°;
  • срок службы крепления Гебо – до 60 лет;
  • при покупке выдаётся паспорт крепежа;

Из недостатков можно выделить то, что устройство одноразовое. Если разобрать уже собранный крепёж, то уплотнители и зажимные кольца придётся искать новые. Также надо остерегаться подделок, которые выдаёт отсутствие документов.

Видео описание

В этом видео показано, как делать крепление фитингом Гебо

Сварка труб

Сваркой выполняется исключительно безрезьбовое соединение металлических труб. Для пластика и металла этот метод рассматривается только в том случае, если на конец пластиковой трубы предварительно была надета металлическая заглушка или переходник, достаточной длины, чтобы исключить чрезмерный нагрев пластика. Тем более, не рекомендуется применять газовую сварку, так как она ещё больше нагревает металл.

Стандартный порядок сварочных работ следующий:

  1. В предполагаемом месте шва делаются фаски;
  2. Наждачной бумагой зачищаются места стыка (начинать с крупнозернистой и закончить мелкой).
  3. Сварка выполняется вертикальным швом. При этом необходимо следить за дугой и отсутствием «подтеков» от электрода.
  4. Когда шов застынет, проверяют его прочность (постучав, например по нему, молотком).
  5. Далее шов зачищается наждачной бумагой – сначала крупно-, а потом мелкозернистой.

Плюсы сварки в простоте самого процесса, герметичности соединения, а также возможности применять её для любого диаметра труб, не переживая о том, что муфта будет мала.

На заметку! сварочный шов может разрушиться от сильных нагрузок или вибраций, так как в нем присутствует остаточное напряжение. Также классической сваркой нельзя соединять железо с медью и алюминием.

Использование фланцев

Фланцы позволяют выполнить качественное соединение профильной трубы без сварки и резьбы, что обуславливает их высокую популярность. Кроме того, все фланцы изготавливаются по ГОСТу, а значит, найти нужную деталь достаточно просто.

Фланцы представляют собой стягивающие пластины, которые навариваются, либо накручиваются на предварительно нарезанную на трубы резьбу. Также в комплекте с фланцами идут болты и гайки подходящего диаметра, которыми и производится стягивание пластин. Последний элемент комплектации – уплотнительное кольцо, которое повторяет форму фланцев и при монтаже размещается между ними.

Фланцы бывают двух основных видов:

  • проходные, которыми соединяются трубы одинаковых или разных диаметров;
  • заглушки – применяется, чтобы создать тупик.
Читайте также:
Хорошая бензопила для дома: виды и параметры устройства, какая лучше, рейтинг и обзор производителей

Также они разделяются на подвиды: плоские, аппаратные, кольцевые, воротниковые, для сосудов и на резьбе. Чаще всего имеют форму круга или овала, но бывают и квадратными.

Фланцевым крепежом можно сделать герметическое соединение труб любого диаметра. В зависимости от материала, фланцевые соединения выдерживают давление до 20 МПа, но в быту чаще используются те, что рассчитаны на 1,6 – 2,6 – 4 МПа.

Монтаж фланцев прост:

  1. Наждачной бумагой зачищаются все соединения.
  2. Фланцевые пластины навариваются или накручиваются на торцы труб.
  3. Уплотнительная подкладка размещается между фланцами.
  4. Всё соединение фиксируется винтами и гайками.

Видео описание

В этом видео показан монтаж фланцевого адаптера (ПФРК) – с нажимными кольцами, который позволяет обойтись без сварки и нарезания резьбы:

Накладка обоймы

Ещё один достаточно простой способ, как соединить две трубы одинакового диаметра без сварки и резьбы – наружная обойма.

Трубы сводятся вместе, на них накладывается резиновая уплотнительная прокладка, которая в свою очередь зажимается разборной обоймой – стягивается четырьмя или шестью болтами.

Также этим методом можно делать тройники и ответвления. Для этого нужно чтобы одна из частей обоймы была с соответствующим креплением, как на рисунке ниже.

Другие способы соединения

Немного видоизменённый метод обоймы – краб для профильной трубы, тоже считается одним из распространённых методов. Скобы для такого крепления производятся из оцинкованной стали, толщина которой примерно 0,15 см. Половинки таких деталей скрепляются друг с другом шурупами и гайками с шайбами. Таким образом есть возможность скреплять до четырёх труб разных размеров, а прочность такого соединения может сравниться со сваркой.

Главное достоинство системы состоит в том, что она разборная и допускает многократное использование. Но у неё также есть свои недостатки:

  • стыковку можно делать только перпендикулярно;
  • радиус трубы не должен превышать 7,5 см, иначе она не влезет.

Есть ещё один вариант, как соединить металлическую трубу с пластиковой без резьбы и сварки – это использование хомута, который можно применять в любых труднодоступных местах. Главным достоинством хомутов является скорость монтажа и качественная стыковка соединений.

Коротко о главном

Пластиковые трубы изготавливают из трёх видов сырья: полиэтилен, полипропилен, поливинилхлорид. Металлические делают в основном из стали и меди, реже используется чугун. Для установки отопительной системы или водоснабжения чаще всего используют полипропилен и сталь.

Есть ряд способов, как соединить трубы из разных материалов: с применением фитингов, крепежей Гебо, фланцев, накладка обоймы, крепление типа «краб» или хомуты. Сварка подходит только для соединений однородных материалов, но если на пластиковую трубу надет металлический наконечник, то можно использовать и этот способ.

Все перечисленные методы не являются кустарными и комплектующие для их применения есть в свободной продаже. Главное разобраться с самой системой и приобрести нужные крепления подходящего размера.

Соединение полипропиленовой трубы с металлопластиковой

металлопластиковые и полипропиленовые трубы

Трубы

При строительстве либо капитальном ремонте жилого помещения всегда остро встает вопрос о выборе материала для создания систем водоснабжения и отопления. В старых многоквартирных домах в основном используются и по сей день металлические коммуникации. Но под воздействием времени, коррозийных свойств воды, а также появлением на рынке новейших материалов для конструирования гидросистем, приходится заменять старое на новое. Иногда просто невозможно создать коммуникацию, используя лишь один тип материала, поэтому приходится комбинировать различные виды труб в одной системе. Для выполнения этой задачи, были разработаны специальные соединительные детали. В этом материале хочется уделить внимания тому, как соединить между собой металлопластиковую и полипропиленовую трубу.

Соединительные элементы

Соединение конструкций из металлопластика или полипропилена производится при помощи специальных фитингов. Это такие соединительные элементы, которые позволяют выполнить монтаж водопроводной сети любой конструкции. Фитинги существуют различных типов. Среди них имеются разборные резьбовые, пресс–фитинги и компрессионные соединители. Данные два типа фитингов разборные, поэтому в случае появления течи в месте соединения, можно без особых проблем заменить неисправный элемент.

Пресс-фитинги считаются самыми стойкими. Однако, при возникновении протечки, замена такого узла доставит некоторые неудобства. Монтаж таких деталей производится при помощи специальной обжимающей муфты либо пресс-клещей.

Резьбовые фитинги в основном используют для крепления металлической трубы к металлопластиковой.

Как состыковать ППР и металлопластик?

Такое вид соединения возникает в том случае, когда необходимо заменить дефектный участок, либо к старой системе подсоединить новую. Знание основ разнородного соединения между полипропиленовой и металлопластиковой трубой может значительно снизить затраты на материалы при монтаже гидросистемы со смешанными элементами.

Во время стыковки трубы из металлопластика и полипропилена понадобятся нижеперечисленные объекты:

  • Фум-лента или льняная пакля;
  • силиконовый герметик или уплотнительная смазка;
  • разводные ключи;
  • муфта соединительная, фитинг или фланец.

Используемые элементы напрямую зависят от того, каким методом выполняется соединение труб из различных материалов.

Стыковка труб, диаметр которых не более 40 миллиметров, производится при помощи муфты под названием «американка». Монтаж таким способом производится в следующем порядке. Сначала муфта разбирается на две части. Далее на внешнюю резьбу муфты наматывается пакля, наносится герметик из силикона. Эта часть американки вкручивается в наружную резьбу фитинга. Потом пакля из льна и силикон наносятся на наружную резьбу второго фитинга, на который накручивается вторая часть американки с внутренней резьбой. После чего при помощи разводного ключа оба фитинга соединяются между собой.

американка полпиропилен

Соединение при помощи компрессионного фитинга допускается в том случае, если вода, проходящая через это соединение, будет не более 50 градусов Цельсия. Соединительный элемент выполнен в виде цилиндра, на котором с двух сторон имеются резьба и монтажные гайки с резиновыми уплотнителями. Фитинги такой конструкции подходят для труб различного диаметра. Соединение металлопластиковых и полипропиленовых труб производится путем вставки концов труб в соединитель с последующей затяжкой гаек.

Иногда, во время монтажа разнотипных соединений, возникают течи. Чтобы не допустить таких неприятностей, необходимо обязательно использовать материалы, придающие герметичность стыку – силикон, пакля, лента-фум. Все соединения должны быть плотными, но не стоит прилагать сильного усилия при соединениях муфт и фитингов. Из–за чрезмерного давления при монтаже может произойти сужение внутреннего пространства трубы, в результате стык будет постоянного подвергаться повышенной нагрузке.

Читайте также:
Способы крепления натяжных потолков

герметизация резьбовых соединений

Для герметизации резьбовых соединений используйте данные материалы

Комбинированная система считается вполне обычным делом, но какой-либо определенный вид труб всегда преобладает в отдельно взятой гидрокоммуникации. Постоянно ведутся споры между специалистами всей уровней по поводу того, какой тип труб объективнее использовать. Рекомендуем ознакомиться с параметрами самых распространенных типов труб, используемых в качестве гидроносителей.

Свойства и места применения полипропилена

фильтры для насосной станции

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Важным положительным свойством такого материала является то, что коррозийные процессы практически не влияют на материал. Низкая стоимость позволяет использовать полипропиленовые конструкции повсеместно, а способность сохранять герметичность и целостность при давлении более 20 Бар даёт возможность применять материал для водоснабжения и отопления в многоэтажных строениях. Также стоит отметить небольшой вес и простоту монтажа. Однако, для спайки однородных труб придется обзавестись специальным паяльником. Благодаря свойствам ППР материала, трубы абсолютно безопасны для здоровья, гигиеничны и способны прослужить до 100 лет.

Выпускаются трубы различных цветов, но наиболее распространенный окрас – белый. Из всей цветовой гаммы только черные трубы имеют специальный слой защиты от воздействия ультрафиолетовых лучей, что позволяет долгосрочно применять их под открытым солнцем.

Для создания водопровода многоквартирного дома используется материал диаметром от 16 мм. Для использования коммуникаций с холодной водой, отлично справляются односоставные трубы. Для горячей воды рекомендуется использовать ППР материал с фольгированной вставкой. Фольгированные труб компенсируют расширение от нагревания и маркируются обозначением PPR. Но фольгированные трубы уже считаются металл полимерными.

Свойства и область применения металлопластиковых труб

металлопластиковые трубы соединение

Наиболее часто встречающиеся виды труб – это пластиковые либо металлические. Каждый из них обладает своими плюсами и минусами. Металлические трубы более устойчивы к механическим воздействиям, менее подвержены адгезии, но лишены такого свойства, как устойчивости к коррозии. Можно, конечно, использовать медные коммуникации, но такой материал очень дорогостоящий. Пластик же в свою очередь устойчив к коррозии, цена на него значительно ниже, чем на металлического «собрата». Но меньше и устойчивость к внешним повреждениям. Учитывая достоинства двух типов труб, инженерами была создана металлопластиковая конструкция. Это своего рода плавный переход от металла к пластику. Конструкция изделия весьма проста: трубка из алюминия покрыта изнутри и снаружи полиэтиленом. Объединив в себе достоинства двух материалов, данный вид конструкции приобрел следующие достоинства.

Внутренняя часть изделия очень гладкая, это не даёт различным примесям, присутствующим в воде, оседать на внутренних стенках водопровода. Как внутренний слой пластика, так и наружный, препятствует появлению конденсата на металлической части, поэтому алюминий защищен от окисления и воздействия внешних «раздражителей». Свойства алюминия не влияют на стойкость к внутреннему давлению и тепловые характеристики изделия, поэтому характеристики труб в первую очередь определяются свойствами примененного пластика.

Задача же металлической прослойки состоит в том, чтобы компенсировать расширение от нагрева, а также исключить кислородную диффузию. Отсутствие диффузии позволяет использовать материал при изготовлении систем отопления, в обратном же случае котлы отопления, радиаторы и насосы были бы подвержены негативному кислородному воздействию.

При производстве МП изделий используется специальный клей, состав которого производителями держится в тайне. Этим составом происходит склейка пластиковых и металлического слоя в одно целое. Но именно слой клея и становится «ахиллесовой пятой» таких труб. Со временем клейкий слой может потерять эластичность, в результате происходит расслаивание трубы и возникновение протекания тех местах, где было произведено соединение. Также, такая поломка может произойти в результате резкого изменения температуры, например, после прохождения по водопроводу холодной воды сразу после горячей. В таких ситуациях пластиковый слой попросту не успевает вслед за металлической прослойкой принять новую форму.

Несмотря на наличие алюминия в своей конструкции, металлополимерные изделия довольно гибкие. Этот параметр достигается за счет уменьшения толщины металлического слоя, причем это никак не влияет на универсальность использования материала. Но при изгибании необходимо быть предельно осторожным, ведь металлическая прослойка может попросту лопнуть в месте изгиба.

Исходя из всех описанных свойств, металлопластиковая труба получила возможность применения практически во всех областях использования. Коммуникации МП типа можно встретить в горячем и холодном водоснабжении, с их помощью создают системы различного отопления. Кроме того, устойчивость к агрессивным химическим жидкостям позволяет применять трубы в различных производственных предприятиях.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Как соединить пластиковую трубу с металлической — все возможные способы

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Читайте также:
Утепление лоджий своими руками: как увеличить жилую площадь

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Читайте также: Средство Крот для чистки труб — состав, инструкция по применению

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 5 Канализационные НПВХ и ПВХ трубы

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях. Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

Читайте также:
Циклевка паркета своими руками. Как произвести циклевку паркета своими руками. Что необходимо знать, чтобы циклевать паркет своими руками

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 7 Варианты соединения труб с помощью специальных муфт

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

Читайте также: Система водоснабжения частного дома: какие элементы входят, что нужно покупать

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 9 Соединение с помощью хомутов — примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов — компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo — наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе — обеспечение герметичности.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 11 Как соединить пластиковую трубу с металлической — пример соединения посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
