Фундамент под камин: особенности строительства

Фундамент под камин: технологические особенности строительства

Прочная основа для любой конструкции гарантирует ее надежность и длительную эксплуатацию. Не является исключением и фундамент под камин, на который приходится довольно серьезная нагрузка от установленного сверху источника тепла.

Целесообразность установки фундамента

Камины представляют собой достаточно громоздкие сооружения, требующие надежной и прочной основы. Масса их может превышать одну тонну, и любое увеличение размеров только добавит к этому весу дополнительные десятки килограммов. Отсюда следует, что фундамент для камина просто необходим, что позволит эксплуатировать отопительное устройство не одно десятилетие. Кроме того, наличие основания придаст процессу эксплуатации полную безопасность в противопожарном отношении.

Оптимальное решение проблемы – предусмотреть заливку фундаментапод камин в доме еще на стадии проектирования. Кроме того, если устраивать фундамент для камина в деревянном доме, придется с особой тщательностью выполнять все строительные нормы, чтобы исключить риски возгорания.

Виды материалов для изготовления

Особенность строительных работ по возведению фундаментной основы под камин считается послойное наполнение предварительно подготовленного углубления бетонным раствором различного состава. В работе могут использоваться следующие материалы:

  • песок – речной либо карьерный, не содержащий посторонних примесей и мусора;
  • цементный материал – основной связующий компонент для бетонирования. Чтобы получить высококачественный фундамент, необходимо данный материал выбирать правильно – цемент должен отличаться однородностью и рыхлой консистенцией, не иметь комков или истекшего срока годности. Марка его должны быть не ниже М400;
  • щебенка – не очень крупный камень природного происхождения. Чаще всего используют известковый гравий или гранит. Первый вариант стоит не дорого, второй отличается лучшей устойчивостью к морозам;
  • бутовый камень – материал натуральный, представлен крупными кусками горных пород, вес которых достигает пятидесяти килограмм.

Технология строительства фундамента под камин

Для того, чтобы в доме устроить фундамент под камин, необходимо четко определить габаритыпредполагаемой конструкции, уточнить все особенности строительных работ, которые вполне можно выполнить своими руками.

В принципе, лучше всего фундамент под камин строить одновременно с самим домом. Тогда вам будет легче определиться с местом закладки и удобней работать. Если предстоит строительство в уже жилом помещении, придется снимать напольное покрытие и, что вполне возможно, частично демонтировать стены. При этом следует помнить, что несущие стены трогать запрещается.

Не следует фундаменты для всего дома и камина объединять в общую конструкцию, так как нагрузочные воздействия на оба основания будут значительно отличаться. Рекомендуется также предусматривать зазор между фундаментами не менее пяти сантиметров, который в дальнейшем следует засыпать песком.

Необходимые расчеты

В своих предварительных расчетах необходимо учесть ряд особенностей:

  • поверхность излучения камина должна быть расположена напротив окон;
  • все предметы в комнате должны находиться на удалении от одного метра;
  • минимальная площадь помещения – 11 квадратных метров.

Считается, что все среднего камина составляет 1 тонну. Чтобы в нем не появились трещины, необходимо устроить прочное основание.

Как правило, размеры фундамента должны быть больше самого камина на десять – пятнадцать сантиметров, если рассматривать поперечный разрез. Трубу проектируют максимально по центру, потому что именно она дает большую нагрузку. Это позволит придать процессу усадки равномерность и сделать нагрузку симметричной.

На размеры фундамента под камин окажут влияние следующие факторы:

  • вид почвенного состава и уровень его прочности;
  • глубина промерзания;
  • грунтовые воды.

В любом случае, глубина устраивается не менее шестидесяти сантиметров.

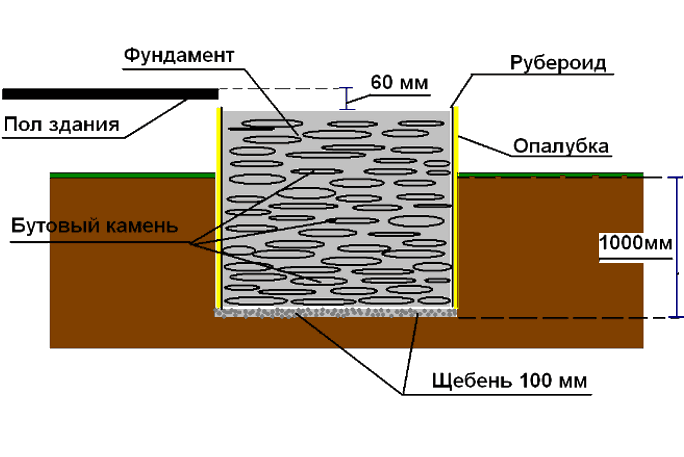

Бутобетонное основание

В этом случае работы выполняются в несколько этапов. Сначала выставляется опалубочная конструкция, обшитая изнутри пергамином либо обмазанная битумным составом, чтобы сократить впитывание цементного молочка. Укладывается слой крупных камней, оставшееся между ними пространство заполняется щебенкой. Данную структуру обильно заливают раствором из цемента и песка, приготовленного в соотношении 1 к 3.

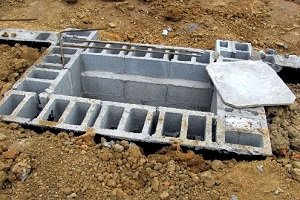

Фундамент под камин

Глубина фундамента под камин должна быть не менее 60 см

Окончательное выравнивание поверхности выполняется смесью, консистенция которой напоминает сметану. В этом случае цементный материал и песок замешиваются в пропорции 2 к 1.

Есть в данной работе одна особенность – все выполняется за один раз, без перерывов. Укладка очередного слоя выполняется через сутки.

Фундамент из железобетонной плиты

Рассмотрим, как правильно выкладываютоснование из железобетона. Для этого потребуются песок, гравий, портландцемент. На долю цемента засыпается четыре части песко-гравийной смеси, заливка выполняется в два этапа. После первого слоя устраивается арматурный каркас из сетки, выполняется бетонирование, поверхность уплотняется и выравнивается. Окончательно бетон схватится после двух дней.

В летнее время опалубка снимается через пять дней, зимой этот срок увеличивается в два раза.

Кирпичный фундамент

В случае, когда котлованные стенки способны сохранять вертикальность, и внизу не скапливаются грунтовые воды, фундаментную основу можно выложить из влагостойкого кирпича-железняка.

Укладка рядов ведется на песчано-цементный раствор, пропорции которого взяты из расчета 3 к 1. Важной особенностью считается факт вероятности промерзания грунта, что может стать причиной деформирования кирпичной кладки, по этой причине начальный ряд рекомендуется укладывать сантиметров на двадцать ниже точки промерзания. Данный факт разрешается не учитывать, если помещение обогревается зимой круглосуточно, потому что в этом случае промерзание маловероятно.

Какой бы тип основания вами не был выбран, поверхность его проверяется на ровность по горизонтали.

Верх фундамента должен возвышаться над уровнем напольного покрытия сантиметров на семь, для устройства изоляции по его поверхности укладывается два слоя рубероида.

Наверное, больше нет сомнений в том, нужен ли фундамент под камин, и как правильно его сделать. Остается только подобрать наиболее удобный вариант и приступать к работам. Мероприятие хлопотное, но своими силами вполне выполнимое. В крайнем случае. Всегда можно воспользоваться услугами профессиональных мастеров.

Читайте также:
Электрический биотуалет для дачи: ключевые особенности и преимущества использования

Особенности устройства камина в деревянном доме

Перед принятием решения, как устроить фундамент под камин в деревянном доме, следует изучить все требования безопасности, которые придется соблюдать во время монтажных работ. Ведь очаг должен излучать тепло, а не проблемные вопросы.

Существует несколько общих правил безопасности, предъявляемых к установке каминов в помещениях из древесины. Всем, кто планирует строить кирпичный камин, придется соблюдать следующие требования:

Фундамент под камин: особенности строительства

Фундамент под камин: особенности строительства

Если вы решили соорудить у себя в доме классический очаг, то строительные работы нужно начинать с подготовки прочного основания. Правильно выполненный фундамент под камин имеет большое значение в контексте дальнейшей эксплуатации всей отопительной конструкции. В то же время пренебрежение основоположными строительными нормами необратимо приведет к деформациям и просадкам камина уже в первый год его использования. Поэтому рассмотрим детально основные рекомендации специалистов по заливке (закладке) фундамента своими руками под камин.

Зачем нужен отдельный фундамент для камина

Фундамент под камин в доме

На практике можно встретить случаи, когда владельцы дома считают необязательным обустраивать под камин полноценный фундамент. Часто люди просто ограничиваются подпорками в подвальном помещении, но потом с годами начинают замечать, что кладка постепенно разрушается и камин требует отдельного основания. Наиболее разумным решением становится закладка каминного фундамента параллельно с выполнением основного фундамента дома. Это сэкономит деньги, время и трудовые ресурсы. Но ошибочно полагать, будто можно сделать эти два фундамента единым целым, ведь они рассчитаны на различную нагрузку и в итоге дают отличительную просадку. Именно поэтому связка фундамента под дом и каминной основы строго не рекомендуется. Между фундаментами должен быть зазор не менее 50 мм, который заполняется утрамбованным песком.

Как вычислить размеры фундамента

При расчете габаритов будущего сооружения следует отталкиваться от того, что фундамент под камин должен быть больше самого камина, то есть выступать за его пределы, примерно на 100-150 мм. Что же касается глубины залегания фундамента, то она колеблется в зависимости от характеристик грунта: его сыпучести, вероятности промерзания и т.д. Минимальная глубина – 0,5-0,6 м, для двухэтажного дома – примерно 0,8-1,0 м. Ширина котлована под фундамент определяется с расчетом габаритов будущей конструкции плюс 100-150 мм.

Выравнивающая подушка

Прежде чем выполнять заливку (закладку) фундамента, необходимо подготовить выравнивающую подушку. Для этого можно взять песок, который послойно утрамбовывается вручную либо с применением специальной техники и при этом поэтапно смачивается водой. Каждый из слоев следует регулярно проверять на предмет горизонтальности уровня. Грунт под подушкой также подлежит выравниванию и утрамбовке. Если грунт пучинистый, подушка делается из песка и гравия в соотношении 4:6. Ориентировочная высота подушки обычно составляет от 0,1 до 0,6 м и зависит от пучинистости грунта.

В качестве основы для фундамента подойдут следующие материал:

Устройство фундамента

Кирпичный вариант

Если стенки котлована удерживают вертикальность формы, не осыпаются, не подвержены воздействию близко залегающих грунтовых вод, то можно использовать для строительства фундамента водостойкий кирпич-железняк. Для связки кладки применяется цементно-песчаный раствор с соотношением компонентов 1:3. Стоит учесть, что в зимние месяцы может иметь место промерзание грунта, что иногда приводит к деформациям кирпичного фундамента. Желательно, чтобы начало кладки располагалось на глубине ниже 20 см уровня промерзания. Этим фактором можно пренебречь, если планируется круглогодичное проживание в доме при условии его постоянного обогрева, что сводит к минимуму вероятность промерзания грунта под фундаментом.

Бутобетон

Если вы решили делать фундамент из бутового камня, то настройтесь на поэтапное выполнение работ. Опалубка делается строго вертикальной, внутренние стенки обмазываются битумом либо обиваются рубероидом – чтобы цементное «молочко» не впитывалось в песок. Первый слой выкладывается из крупных камней диаметром порядка 15 см. Между ними должен быть зазор около 20-30 мм, который защебняется мелкой фракцией. Образовавшуюся структуру обильно заливают цементно-песчаным раствором (1:3). Финишное выравнивание первого слоя осуществляется при помощи сметанообразного раствора с соотношением цемента и песка 1:1. Следующий слой лучше делать уже на следующий день.

Обычный бетон

Для бетона под фундамент берется песок, портландцемент и гравий: 1 часть цемента на 4 части песчано-гравийной смеси. Также применяется арматура с ячейкой около 10-15 см. Как правило, заливка осуществляется в два подхода. После первого слоя утрамбовывается арматура. Затем следует вторая фаза и, соответственно, окончание работ. Полное схватывание бетона происходит лишь на третий день. В летнее время разопалубка производится через 4-6 дней, зимой – через 8-10.

Завершение работ

По готовности основы производится ее выравнивание по горизонтали с применением цементно-песчаного раствора (1:2), а также обязательным выполнением гидроизоляции при помощи двух слоев рубероида. При этом верхний уровень фундамента в итоге должен быть примерно на 60-70 мм ниже уровня пола.

Как сделать фундамент для камина? (видео)

Прочная основа для любой конструкции гарантирует ее надежность и длительную эксплуатацию. Не является исключением и фундамент под камин, на который приходится довольно серьезная нагрузка от установленного сверху источника тепла.

Рекомендации и нюансы проведения работ

Начиная строительные работы, нужно не забывать, что фундамент для камина и стен испытывает абсолютно разную нагрузку. Данное обстоятельство является причиной, по которой их необходимо строить раздельно. При устройстве каминов своими руками в ранее построенном доме следует очень тщательно выбирать ее будущее месторасположение (детальнее: «Как построить камин своими руками — пошаговое руководство»).

Следует принимать во внимание не только общие нюансы, такие как дизайн интерьера, эффективность отопления, но и то, насколько удобно будет монтировать очаг. Также нужно учитывать, что место расположения камина не может нарушать целостность несущих стен.

Читайте также:
Тенелюбивые растения для сада

Подошва под печную конструкцию должна соответствовать ряду требований:

  • глубина залегания котлована в зависимости от почвы должна быть больше 50 сантиметров;
  • площадь фундамента нужно сделать больше, чем размер основания очага;
  • глубина ямы определяется в зависимости от степени промерзания почвы и превышать ее минимум на 20 сантиметров.

Блок: 2/6 | Кол-во символов: 1045
Источник: https://teplospec.com/pechi-kaminy/delaem-fundament-dlya-kamina-svoimi-rukami.html

Специфика изготовления

Основание можно построить из различных материалов. Однако, важно соблюсти зазор 50-55 мм между зданием дома и камином. В зазор следует засыпать утрамбованный песок.

Необходимость в дополнительном фундаменте основывается на различной нагрузке. Оптимальным будет предусмотреть строительство фундамента для камина еще перед началом строительства дома.

Кроме того, если возводить камин в деревянном доме, то требуется особенно тщательно соблюдать строительные нормы, поскольку это создает пожарную ситуацию и может привести к возгоранию.

Фундамент под камин

Фундамент отопительного устройства ничем не отличается от фундамента любого сооружения. Лучше, если хозяева задумаются о возведении печи или камина еще до начала строительства дома. В этом случае фундаменты для стен и для камина можно строить одновременно, что позволит обойтись в дальнейшем без дорогостоящих мероприятий по демонтажу полов и перекрытий.

Фундамент для стен и фундамент под камин несут разные нагрузки, при эксплуатации у них разная усадка, поэтому их ни в коем случае нельзя устраивать едиными. Между фундаментом отопительного устройства и любым другим обязательно устраивают засыпанный песком зазор шириной от 5 см.

При устройстве камина в готовом здании выбор места для него — ответственная процедура. Необходимо обдумать не только предполагаемые дизайнерские достоинства помещения и эффективность обогрева, но также предусмотреть, чтобы при устройстве дымохода и фундамента не пришлось демонтировать несущие конструкции, что сложно, дорого и принципиально не всегда возможно.

Размеры плоскости фундамента под камин должны быть не менее чем на 5 см больше размеров каминного стола. Минимальная глубина — 50 см. В реальности она может быть больше, так как она зависит от состояния грунта.

Под давлением фундамента песчаные грунты уплотняются, в результате чего фундамент равномерно проседает в течение короткого времени. Глинистые грунты ненадежны — их характеристики в значительной степени зависят от влажности. Влажная глина не способна нести нагрузку, фундаменты на глинистых грунтах проседают и кренятся на протяжении многих лет, постепенно увеличивая деформацию.

Зимой грунт промерзает, что приводит к его вспучиванию и подвижкам. Поэтому желательно, чтобы глубина залегания фундамента была ниже уровня промерзания грунта примерно на 20 см. Этим правилом можно пренебречь, если здание устроено на надежном скальном или хрящеватом грунте, или же предполагается круглогодичная эксплуатация дома с постоянным обогревом зимой, что не даст грунту промерзнуть.

Материал фундамента выбирают любой, который есть в наличии. Обычно это бутовый камень, щебень и гравий, кирпич, в том числе, битый. Для связки наполнителей фундамента используют цементный или известково-цементный раствор. Соотношение цемента и песка в растворе для фундамента достаточно выбрать 1:6 (по объему).

Котлован под фундамент роют по предварительной разметке. Дно котлована выравнивают без наклона и уплотняют, фундамент укладывают слоями. Первый слой — мелкий камень или щебень — трамбуют, затем заливают слоем раствора толщиной 20-25 см. В раствор укладывают крупные камни с зазором между ними 3-5 см. Промежутки между камнями заполняют мелким камнем или щебнем (расщебенивают).

После заполнения котлована для строительства надземной части фундамента под камин делают опалубку по размерам котлована и продолжают укладку слоями. Каждый слой аккуратно разравнивают, горизонтальность контролируют уровнем.

Боковые стороны правильно устроенного фундамента строго вертикальны, поверхность горизонтальна. В этом случае на фундамент воздействуют только вес отопительного устройства, уравновешенный давлением грунта.

Дополнительные силы, способствующие разрушению фундамента, возникают, если фундамент расположен с наклоном, а также при подвижках и проседании грунта.

Фундамент под камин выводят до уровня ниже пола на 14-15 см. Поверхность тщательно и строго горизонтально выравнивают цементным раствором. После застывания на ней устраивают верхнюю часть фундамента, на которой непосредственно будет установлен камин. Верхнюю часть выкладывают двумя рядами кирпича на цементном растворе, между которыми прокладывают два слоя гидроизоляционного материала.

В идеальном случае фундамент заканчивается строго на уровне чистого пола. На фундаменте размещают основание (стол) камина, под которым понимается часть конструкции, расположенная ниже топливника.

Правила создания

Работы начинаются с рытья котлована, размеры которого будут на 10-15 см превышать размер фундамента. Глубина котлована варьируется в пределах 60 сантиметров для одноэтажного здания и 70-100 см – для двухэтажного.

На его дне должны отсутствовать какие-либо неровности. Закладка должна проводиться слоями: для этих целей используется щебень небольшого размера или камень. Осуществляется заливка раствором на 20-25 см. Расстояние между крупными камнями должно быть 3-5 см.

Обратите внимание: технология предусматривает наличие у фундамента строго вертикальных стенок с верхней горизонтальной площадкой.

Верхнюю часть основания можно сделать:

  • в уровень с полом;
  • около пола;
  • опуститься ниже на 15 см с целью в последующем выровнять ее и сделать первый слой кладки из кирпича.

Кладку выполняют двухрядкой вместе с двумя слоями гидроизоляции. Если все было выполнено правильно, уровень готового фундамента с черновым полом должны совпадать, и находится на одной высоте.

Особенности каминного фундамента

Фундамент для камина чаще всего изготавливают из следующих материалов:

  • бетон;
  • бутовый камень;
  • водостойкий кирпич-железняк.

Настоящий кирпичный камин требует возведения надежного фундамента

Между фундаментами дома и камина должен оставаться зазор толщиной 5-5,5 см, заполненный плотно утрамбованным песком. Нельзя привязывать две эти конструкции, так как они дают разную осадку, что впоследствии приведет к появлению трещин и перекосов. Размеры фундамента под камин должны быть больше основания самой конструкции на 10-15 см.

Важно! Основание, на котором возводится камин, должно обеспечивать идеально ровное вертикальное положение всей системы.

Применение бутобетона

Для строительства основания камина своими руками прекрасно подойдет бутобетон.

Читайте также:
Ступенчатое сверло по металлу : параметры, заточка

Для этих целей следует сделать опалубку, которую изнутри обшивают рубероидом, толью или бергамином, или же обрабатывают при помощи битума. Заливку выполняют в несколько слоев.

Первый слой составляют большие камни до 15 см. Между ними оставляют зазоры, в которые засыпают щебень. Верхний слой делается из раствора в пропорции цемента с песком 1:3. Далее готовят раствор, из которого будет основание, готовят в пропорции воды с цементом 1:1. Заливка бутобетона выполняется рядами, в день желательно делать один ряд.

Видео: фундамент для камина

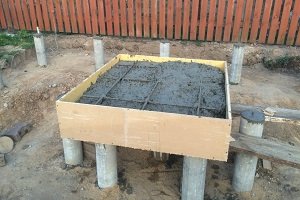

Железобетонная плита

В качестве фундамента под камины и печи должна использоваться монолитная плита из железобетона. Сборный фундамент из кирпичей и т.п. не подходит. Толщина плиты рекомендуемая – не менее 15 см. Армировка – стальная арматура 10 мм с шагом укладки 15х15 см. Размещение армировки – 4 см от подшвы.

Как правило, укладке предшествует возведение опалубки из досок, так как конструкция возвышается над уровнем грунта под полом.

Для обеспечения правильного набора прочности бетоном, создается препятствие для ухода воды, а именно, гравийная подушка и опалубка закрываются сплошной полиэтиленовой пленкой.

Армирующая сетка располагается на опорных камнях на должной высоте, затем готовится раствор, соответствующий бетону В20 – В30, он укладывается в один прием, без временных перерывов. Набор прочности такой конструкции перед нагружением не менее 28 дней. В этот период предотвращается пересыхание, плита поливается водой и закрывается полиэтиленом.

Блок: 5/8 | Кол-во символов: 964
Источник: http://teplodom1.ru/pechi/1854-kak-sdelat-fundament-pod-kamin.html

Вычисление размеров фундамента

Чтобы правильно вычислить параметры основания под камин, нужно учитывать характеристики грунта, размеры и вес самого камина.

Основа под топочную конструкцию

Фундамент закладывают ниже точки промерзания грунта на 20 см, чтобы при морозном пучении почвы его не вытолкнуло наружу. Также берут в расчет глубину расположения подземных источников.

Глинистая почва с наличием в ней влажности не способна выдерживать нагрузки, она дает неравномерную усадку на протяжении всего срока эксплуатации.

На песчаном грунте усадка происходит за короткий период. Под давлением веса песок уплотняется и в дальнейшем является надежной основой для постройки.

Ширина котлована должна быть на 5-15 см больше размеров камина.

Минимальная глубина заложения составляет 50 см, при необходимости можно заглублять основание на 1 м и более.

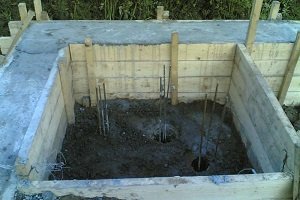

Свайный фундамент под каминную конструкцию

Свайные фундаменты представляют собой основание, относящееся к глубокому варианту заложения. По мнению специалистов, оптимальным решением является конструкция на 4 опорах. В результате получается, что камин располагается на сваях, соединенных между собой железобетонной стяжкой.

В качестве свай задействуют железобетонные или асбестовые трубы. При применении второго варианта, изделия дополнительно армируют стальной арматурой.

Чтобы рассчитать нагрузку, действующую на сваи, нужно знать, примерный вес каминной конструкции. Основательный большой кирпичный очаг весит около 6 тысяч килограммов, в том числе, фундамент – почти 2 тонны, а камин + дымоход – 4 — 4,5 тонн.

Например, при несущей способности почвы, равной 1 кг/см², диаметр каждой сваи должен составлять 15 сантиметров.

На каком способе создания фундамента под каминную конструкцию остановить свой выбор, зависит от владельца частного дома, от его предпочтений и возможностей. Но все же главным параметром является характеристика грунта и вес очага. Без обустройства качественного фундамента в скором времени непременно возникнет проблема – потребуется либо ремонт, либо восстановления конструкции. Можно также вообще лишиться камина. На устранение недостатков потребуется немалая сумма денег.

Долговечности конструкции можно добиться только при условии выполнения всех требований и правил, изложенных в инструкции.

Блок: 6/6 | Кол-во символов: 1452
Источник: https://teplospec.com/pechi-kaminy/delaem-fundament-dlya-kamina-svoimi-rukami.html

С использованием свай

Если необходимо глубокое основание, следует использовать свайную конструкцию с четырьмя опорами.

Камин устанавливается на сваи, которые между собой объединяются бетонной стяжкой.

Для изготовления свай используют асбестоцементные трубы или железобетон. В первом случае дополнительно армируют, используя стальные прутья. Общий вес кирпичного камина с учетом плиты будет равен приблизительно 5-6 тонн. Это важно иметь в виду при расчётах и планировании.

После того, как было подготовлено основание, следует возвести камин, который включает в себя основание, зольник и воздушный канал.

Общая высота каминного фундамента и цоколь

Кладку непосредственно камина печники начинают на основах, высота которых, находится в уровень с чистовым полом или на 1 – 2 ряда кирпича ниже. Соответственно фундаментная основа поднимается на эту высоту с помощью цоколя – сплошного ряда шлакоблока или любого кирпича, или камня. Некоторые печники, ради экономии, выкладывают фигурный цоколь в соответствии с порядовками камина. Высота же цоколя весьма варьируется в зависимости от условий строительства, может достигать метра и более. Цоколь, как правило, вновь покрывают рулонной гидроизоляцией препятствующей влаге подпола.

Блок: 7/8 | Кол-во символов: 622
Источник: http://teplodom1.ru/pechi/1854-kak-sdelat-fundament-pod-kamin.html

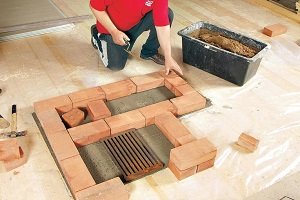

Угловой камин порядовка

Покажу один пример как выкладывать из кирпича угловые камины для дома дровяные. В этом примере показано как класть камин рядами. В зависимости от высоты помещения можно уменьшать или увеличивать раскладку камина высотой дымовой трубы.

Обычные угловые камины в интерьере гостиной

В целях пожарной безопасности нужно делать воздушный зазор между стенами дома и стенами топки камина.

Порядовка как выкладывать угловой камин своими руками фото

В третьем ряду делаются два канала по которым будет входить воздух и нагреваясь будет выходить через отверстия душники которые делаются в 17 и 18 ряду на фасаде.

Читайте также:
Терморегулятор в розетку для бытовых обогревателей сравнительный обзор

Камин порядовка своими руками

С 13 ряда и по 15 ряд делается газовый порог который не даст быстро поступить холодному воздуху в помещение из вне.

Печь камин порядовка

В 16 и 17 ряду на фасадной стенке устанавливается герметично закрывающаяся дверка с помощью которой можно будет убирать скопившуюся золу на газовом пороге.

Порядовка камина из кирпича

В 33 и 34 ряду делается два канала по которым будет поступать нагревшийся наружный воздух. Рекомендуется кирпичную кладку дымовой трубы армировать стальной проволокой Ф2,5 мм или Ф3 мм.

Возможно вам будет интересно:

Отсечная гидроизоляция фундамента

Нанесение декоративной штукатурки

Как сделать пол на балконе своими руками

Установка двери в туалет

Теплоизоляция

Как правило, под каминной кладкой, которая может разогреваться, на цоколе размещается теплоизоляционый разрыв в виде пары асбестовых листов общей толщиной от 20 мм… Если допустить лишний нагрев цоколя, то возможно его растрескивание, а также трещины в фундаментной плите…

Блок: 8/8 | Кол-во символов: 285
Источник: http://teplodom1.ru/pechi/1854-kak-sdelat-fundament-pod-kamin.html

Кол-во блоков: 30 | Общее кол-во символов: 32329
Количество использованных доноров: 8
Информация по каждому донору:

Фундамент под камин: технологические особенности строительства

Камин на надежной опоре
При строительстве загородного дома, в проекте которого предусмотрено наличие очага, у многих возникает вопрос, нужен ли фундамент под камин. Некоторые владельцы не считают обязательным устройство прочного основания и ограничиваются монтажом подпорок, но по истечение времени такая конструкция будет давать усадку и постепенно разрушаться. Существует технология выполнения работ, согласно которой фундамент дома не должен быть связан с основанием под печное сооружение, так как они рассчитаны на разную несущую нагрузку.

Виды каминов

Печи и камины применяют не только для обогрева помещения. Они создают комфортную, теплую атмосферу в доме, используются для приготовления пищи. Если смотреть на мерцание пламени в течение 15 минут, проходит усталость и поднимается настроение.

К строительству такой конструкции нужно подходить со всей ответственностью. Обязательным этапом является устройство дымохода и возведение надежного фундамента. Помещение, в котором устанавливают камин, должно быть достаточной площади.

Легче всего предусмотреть наличие камина на этапе строительства. Можно, конечно, встроить конструкцию в ранее построенный дом, но это потребует дополнительных финансовых и трудовых затрат.

Виды кирпичных каминов и их характеристики представлены в таблице:

Вид камина Характеристики
1 Угловой Монтируют в одном из углов комнаты. Топка располагается по диагонали. Дымовую камеру устраивают с наклонными стенками, дымоход монтируют внутри огнестойкой стены. Обогревает сразу два помещения: в котором находится и находящееся за стеной, у камина.
2 Встроенный Возводится только на этапе постройки дома. Может встраиваться в стену, колонну, негорючую толстую перегородку. Преимуществом является, что он не занимает много места. Не подходит для эксплуатации в деревянных домах.
3 Пристенный Применяется для комнат большой площади, так как имеет значительные размеры. Обычно конструкция занимает всю площадь стены. С наружной стороны стены обустраивают дымоход.
4 Островной Устанавливается по центру комнаты или в любой ее части, имеет открытые подходы со всех сторон. Такая конструкция занимает много места. Нельзя монтировать камин вблизи стен, выстроенных из горючих материалов. При соблюдении должного расстояния можно устанавливать даже в деревянном доме.

При внесении в проект строительства камина нужно соблюдать все требования пожарной безопасности.

Для чего нужен фундамент под камин

Строительство фундамента для камина продлит срок его эксплуатации, и обезопасит жильцов от угрозы пожара в результате попадания искры через трещины в стенках конструкции.

Можно использовать камин без устройства под него надежной основы при условии, что он весит не более 500 кг. При эксплуатации конструкции более большого веса со временем будет происходить усадка. Это приведет к появлению трещин и постепенному разрушению конструкции.

Фундамент должен располагаться строго по уровню и обеспечивать ровное положение всех элементов системы. Он должен быть шире, чем основание печи или камина, как минимум на 10 см с каждой стороны.

Уровень расположения пола должен быть выше основания под камин на 8-10 см.

Правильно будет осуществлять закладку фундамента под камин в процессе монтажа основания дома. Предварительно нужно знать габариты и вес отопительной конструкции, выполнить все необходимые расчеты и только после этого приступать к устройству основы.

Для защиты от влажности, которая всегда присутствует в грунте выполняют мероприятия по гидроизоляции. Для защиты от влаги применяют рубероид с битумным покрытием, уложенный в два слоя так, чтобы стыки верхнего и нижнего рядов не пересекались.

Между фундаментами дома и камина предусматривают расстояние не менее 5 см, его засыпают песком и хорошо утрамбовывают.

Как выбрать место и правильно установить металлический камин?

Прежде чем приступить к установке камина, необходимо четко определить место установки, а также подготовить его надлежащим образом. Например, при наличии деревянного пола, ремонт которого не выполнялся уже на протяжении длительного периода времени, следует обезопасить себя от повреждений в результате естественного износа половиц. Для этого деревянные элементы, которые будут располагаться непосредственно под металлической конструкцией, а также на некотором расстоянии от нее, следует заменить. Далее, необходимо обеспечить изоляцию, положив лист асбеста или другого материала, обладающего высокими пожаробезопасными свойствами. Еще одним обязательным условием является наличие дополнительной вытяжки, которая обеспечит постоянный приток свежего воздуха.

Все стены и перегородки, которые располагаются вблизи печи без фундамента, покрывают изоляционным материалом, чтобы минимизировать риск возникновения пожара.

Читайте также:
Укладка ДСП на деревянный пол, на бетонный своими руками: инструкция, фото, видео

Преимущества и недостатки металлического камина

Любой материал имеет как преимущества, так и недостатки. Металл – не исключение, а значит, и он имеет отрицательные стороны:

  • быстрое охлаждение после того как погас огонь;
  • металлическая поверхность камина нагревается очень сильно, поэтому при случайном соприкосновении с ней можно получить сильный ожог;
  • неравномерное распределение тепла по площади всего помещения;
  • необходимость дополнительного помещения или места, где будут храниться дрова, а также дополнительные затраты на их заготовку.

Читать также: Применение бактерий в сельском хозяйстве

Увеличить время остывания, а также сделать распределение тепла более равномерным можно. Для этого необходимо обложить кирпичом металлические стенки печи, оставив небольшую воздушную прослойку. Поверх кирпича можно сделать декоративную штукатурку или положить декоративный или искусственный камень, как это можно увидеть на фото. Наряду с отрицательными качествами, металлические камины имеют и неоспоримые преимущества:

  • благодаря потоку воздуха, который проходит через топку, можно не опасаться появления плесени и сырости;
  • возможность установки в любом помещении.

Благодаря такой отделке внешний вид печи будет максимально гармонировать с интерьером помещения. Кроме всего прочего, внешняя облицовка позволит значительно сократить риск получения ожогов, за исключением прикосновения к лицевой части печи.

При строительстве загородного дома, в проекте которого предусмотрено наличие очага, у многих возникает вопрос, нужен ли фундамент под камин. Некоторые владельцы не считают обязательным устройство прочного основания и ограничиваются монтажом подпорок, но по истечение времени такая конструкция будет давать усадку и постепенно разрушаться. Существует технология выполнения работ, согласно которой фундамент дома не должен быть связан с основанием под печное сооружение, так как они рассчитаны на разную несущую нагрузку.

Вычисление размеров фундамента

Чтобы правильно вычислить параметры основания под камин, нужно учитывать характеристики грунта, размеры и вес самого камина.

Основа под топочную конструкцию

Фундамент закладывают ниже точки промерзания грунта на 20 см, чтобы при морозном пучении почвы его не вытолкнуло наружу. Также берут в расчет глубину расположения подземных источников.

Глинистая почва с наличием в ней влажности не способна выдерживать нагрузки, она дает неравномерную усадку на протяжении всего срока эксплуатации.

На песчаном грунте усадка происходит за короткий период. Под давлением веса песок уплотняется и в дальнейшем является надежной основой для постройки.

Ширина котлована должна быть на 5-15 см больше размеров камина.

Минимальная глубина заложения составляет 50 см, при необходимости можно заглублять основание на 1 м и более.

Основные моменты

Что нужно учитывать при монтаже камина:

  • отверстие под топку должно соответствовать 1/50 от площади комнаты;
  • высота портала должна быть в 2 раза больше, чем глубина топливника;
  • диаметр дымохода делают 10-15 см, он должен быть в 10-15 раз меньше площади топки;
  • камин не устанавливают на пути сквозняков и у ступенек;
  • длину трубы дымохода делают не менее 50 см.

Схема устройства фундамента
Общая длина дымовыводящей системы составляет 3-4 м, иногда ее увеличивают до 7 м.

Конструкция должна быть защищена от воздействия влаги. Для этого выполняют вертикальную и горизонтальную гидроизоляцию рулонными или обмазочными материалами.

Отделка кирпичом

Если вы ищите ответ на вопрос, чем лучше отделать камин, то можно не думать долго и оставить открытую кирпичную кладку без декоративных украшений. Но потрудиться все равно придется. Во-первых, нужно более четко выделить покрытие при помощи нанесения солянокислого или сернокислого раствора.

А во-вторых, целесообразна аккуратная расшивка швов. Для этого с наружной стороны кладки оставляется незаполненное раствором пространство до 7 мм. Их нужно обработать затиркой, но уже после того, как клей смесь высохнет. Поверхность кирпича желательно отшлифовать. Оригинальность придает снятие фаски с граней.

Фундамент под камин своими руками

После того как выполнены все расчеты и подготовлены материалы, приступают к устройству основания под камин. Как сказано выше, фундамент для дома и камина не должен быть общим.

Пошаговая инструкция по монтажу:

  1. Делают разметку расположения основания, оно должно быть на 10 см шире габаритов конструкции с учетом отделочных материалов.
  2. Роют котлован на 20 см глубже точки промерзания грунта, но не менее 50 см. Дно выравнивают и хорошо уплотняют почву.
  3. Засыпают послойно песок и щебень, толщиной 150-200 см.
  4. Насыпают бутовый камень, толщиной 200 мм, заливают его подготовленным цементно-песчаным раствором с добавлением щебня. Песок и цемент смешивают в пропорции 6:1.
  5. По этой же схеме заливают последующие слои до достижения нужной высоты.
  6. По достижении уровня пола монтируют опалубку и заливают ее бетоном так, чтобы верхний слой располагался ниже напольного покрытия на 150 мм.
  7. Заливают выравнивающую стяжку.
  8. Приступают к монтажу камина.

Обязательно следят, чтобы все элементы конструкции располагались строго по уровню.

Бутобетонное основание

Как и в первом случае, сначала делают разметку и роют котлован нужных размеров.

Затем монтируют опалубку, располагая ее стенки строго по уровню. Обмазывают деревянную форму битумной мастикой или оббивают рубероидом, чтобы бетонное молочко не просочилось в песчаную подушку.

Бетонное армированное основание

На дно не плотно укладывают камни, размером не менее 15 см. Толщина слоя должна составлять 150 мм. Промежутки между ними засыпают щебнем.

Подготавливают цементно-песчаный раствор в пропорции 1:3, заливают им бутовые камни.

Если раствор замешивают вручную, в день укладывают по одному ряду. При наличии бетономешалки или строительного миксера можно выполнить работу намного быстрее.

Правила создания

Работы начинаются с рытья котлована, размеры которого будут на 10-15 см превышать размер фундамента. Глубина котлована варьируется в пределах 60 сантиметров для одноэтажного здания и 70-100 см – для двухэтажного.

Читайте также:
Угол наклона канализационной трубы: Инструкция по монтажу и уклону

На его дне должны отсутствовать какие-либо неровности.

Закладка должна проводиться слоями: для этих целей используется щебень небольшого размера или камень. Осуществляется заливка раствором на 20-25 см. Расстояние между крупными камнями должно быть 3-5 см.

Обратите внимание:технология предусматривает наличие у фундамента строго вертикальных стенок с верхней горизонтальной площадкой.

Верхнюю часть основания можно сделать:

    в уровень с полом;около пола;опуститься ниже на 15 см с целью в последующем выровнять ее и сделать первый слой кладки из кирпича.

Кладку выполняют двухрядкой вместе с двумя слоями гидроизоляции. Если все было выполнено правильно, уровень готового фундамента с черновым полом должны совпадать, и находится на одной высоте.

Фундамент из железобетонной плиты

Фундамент в деревянном доме
Подготавливают котлован, монтируют опалубку. Укладывают металлическую армирующую сетку или стальные прутья на расстоянии 15-20 см друг от друга в продольном и поперечном направлении. Места пересечения стержней соединяют проволокой.

Подготавливают раствор из цемента и гравия, смешанных в пропорции 1:4. заливку осуществляют слоями по 20 см. Второй и последующие слои заливают после застывания предыдущих.

При глубоком заложении применяют усиливающую конструкцию из 4 свай, соединенных между собой стяжкой их железобетона. Затем выполняют работы, как описано выше.

Особенности устройства камина в деревянном доме

Фундамент под камин в деревянном доме является обязательным. При выполнении расчетов и монтажных работ нужно учитывать специфику эксплуатации в деревянном доме:

  1. Камин нельзя ставить непосредственно на пол или перекрытие, мало того, что материал горючий, он не обладает достаточной прочностью, чтобы выдерживать значительные несущие нагрузки.
  2. При устройстве большой отопительной конструкции в помещении малой площади воздух будет слишком сухой. Это приведет к растрескиванию стен, потолка, пола из древесины.
  3. Нельзя устанавливать печь напротив окон и дверей, так как образуется сквозняк, из-за которого могут возгореться практически затухшие угли.

Лучше выбирать островное расположение камина. При монтаже его рядом со стеной она будет перегреваться, в результате чего может произойти возгорание.

Для монтажа кирпичной кладки применяют известково-песчаный раствор, между элементами оставляют минимальные промежутки.

Как возвести своими руками фундамент под печь можно посмотреть на видео: Фундамент под камин массой более 500 кг необходим во избежание неравномерной усадки и образования трещин, через которые может произойти возгорание. Перед возведением опорной конструкции нужно правильно рассчитать все ее параметры, от этого будет зависеть безопасность и срок эксплуатации камина.

Отделка

Абсолютно во всех случаях получившийся камин придется снаружи оформлять. Его можно просто покрыть слоем глянцевой или матовой краски. Здесь нужно помнить элементарные законы из курса физики. Темные тела излучают больше энергии, а так как наша задача заключается в выводе энергии, то черные цвета будут в приоритете.

Полезно знать: Какой камин можно поставить в квартире и как это сделать

Отделку камина можно производить специальными огнеупорными материалами. К ним относятся плитки из керамики, искусственного и природного камня. Производя наклеивание плиток, следует помнить о тепловом расширении металла, поэтому зазор шва должен быть несколько увеличен.

С возможностью самостоятельного изготовления камина перед вами открывается масса возможностей, чтобы осуществить свою давнюю мечту именно в том виде, в каком она себя интерпретирует. Желание и работа в определенной последовательности будут служить обеспечением отличного результата.

Фундамент под камин — как связать фундамент с полом, всегда ли нужен ф ундамент, легкие камины без фундамента

Прочная основа для любой конструкции гарантирует ее надежность и длительную эксплуатацию. Не является исключением и фундамент под камин, на который приходится довольно серьезная нагрузка от установленного сверху источника тепла.

Масса, размеры, нагрузки

Фундамент для камина воспринимает и передает на грунт немалую нагрузку. Масса, которая будет на него воздействовать, зависит от конструкции. Печи и камины из кирпича обычно весят не менее 1,0 тонны, а часто и 4 – 5 тонн, что зависит от количества кирпичей.

Как посчитать массу печи приблизительно? – один красный кирпич имеет массу 3,5 кг, соответственно на кладку, например, расходуется 1000 кирпичей, плюс раствор, цоколь.

Чтобы держать такую нагрузку, необходим фундамент плитного типа, а его размеры выбираются на 5 – 10 см больше, чем линейные размеры нагрузки.

Так, под камин с шириной и длиной 1,6 метр подойдет фундамент 1,7х1,7 метра, площадь подошвы будет достаточной для надежного размещения конструкции на любых грунтах, кроме плывунов.

Столбчатые, свайные, фундаменты под камины, как правило, не используются, из-за небольшой несущей способности и сложности строительства.

Блок: 2/8 | Кол-во символов: 912
Источник: http://teplodom1.ru/pechi/1854-kak-sdelat-fundament-pod-kamin.html

Рекомендации и нюансы проведения работ

Начиная строительные работы, нужно не забывать, что фундамент для камина и стен испытывает абсолютно разную нагрузку. Данное обстоятельство является причиной, по которой их необходимо строить раздельно. При устройстве каминов своими руками в ранее построенном доме следует очень тщательно выбирать ее будущее месторасположение (детальнее: «Как построить камин своими руками — пошаговое руководство»).

Следует принимать во внимание не только общие нюансы, такие как дизайн интерьера, эффективность отопления, но и то, насколько удобно будет монтировать очаг. Также нужно учитывать, что место расположения камина не может нарушать целостность несущих стен.

Подошва под печную конструкцию должна соответствовать ряду требований:

  • глубина залегания котлована в зависимости от почвы должна быть больше 50 сантиметров;
  • площадь фундамента нужно сделать больше, чем размер основания очага;
  • глубина ямы определяется в зависимости от степени промерзания почвы и превышать ее минимум на 20 сантиметров.

Блок: 2/6 | Кол-во символов: 1045
Источник: https://teplospec.com/pechi-kaminy/delaem-fundament-dlya-kamina-svoimi-rukami.html

Читайте также:
ТОП 10 лучших увлажнителей воздуха для дома и квартиры, как работает и для чего нужен

Нужен ли?

По сути фундамент под классический камин практически ничем не отличается от фундамента под строение любого другого плана. Некоторые считают, что камин – это весьма недешёвое удовольствие, но если соблюдать все технологии, то можно собственными силами возвести его и в квартире, и в загородном доме.

Все камины делят на три основных типа:

  • Пристроенный к плоскости стены. Такой вид камина монтируют уже в отстроенное здание.
  • Встроенный в плоскость стены. Этот тип каминов устанавливают на этапе формирования дома, т.е. тогда, когда только начинается проектирование фундамента, его разметка и возведение опалубки.
  • Стоящие отдельно. Такое устройство можно установить на любом этапе и в любом здании. Для стабильной работы классического камина: для работы без задымления, без осыпания сажи и тому подобного, он должен соответствовать определенным габаритным пропорциям относительно всех элементов системы. Должны быть правильно согласованы размеры: фундамента, дымохода, корпуса, топливника и дымосборника.

Блок: 2/7 | Кол-во символов: 1006
Источник: https://mykaminz.ru/kaminy/elementy-kamina/instrukciya-kak-sdelat-fundament-pod-kamin.html

Виды каминов

Печи и камины применяют не только для обогрева помещения. Они создают комфортную, теплую атмосферу в доме, используются для приготовления пищи. Если смотреть на мерцание пламени в течение 15 минут, проходит усталость и поднимается настроение.

К строительству такой конструкции нужно подходить со всей ответственностью. Обязательным этапом является устройство дымохода и возведение надежного фундамента. Помещение, в котором устанавливают камин, должно быть достаточной площади.

Легче всего предусмотреть наличие камина на этапе строительства. Можно, конечно, встроить конструкцию в ранее построенный дом, но это потребует дополнительных финансовых и трудовых затрат.

Виды кирпичных каминов и их характеристики представлены в таблице:

Вид камина Характеристики
1 Угловой Монтируют в одном из углов комнаты. Топка располагается по диагонали. Дымовую камеру устраивают с наклонными стенками, дымоход монтируют внутри огнестойкой стены. Обогревает сразу два помещения: в котором находится и находящееся за стеной, у камина.
2 Встроенный Возводится только на этапе постройки дома. Может встраиваться в стену, колонну, негорючую толстую перегородку. Преимуществом является, что он не занимает много места. Не подходит для эксплуатации в деревянных домах.
3 Пристенный Применяется для комнат большой площади, так как имеет значительные размеры. Обычно конструкция занимает всю площадь стены. С наружной стороны стены обустраивают дымоход.
4 Островной Устанавливается по центру комнаты или в любой ее части, имеет открытые подходы со всех сторон. Такая конструкция занимает много места. Нельзя монтировать камин вблизи стен, выстроенных из горючих материалов. При соблюдении должного расстояния можно устанавливать даже в деревянном доме.

При внесении в проект строительства камина нужно соблюдать все требования пожарной безопасности.

Размещение и утепление фундаментов

Недопустимо возводить камин на фундаменте дома. Подвижки основы дома обязательно разрушать конструкцию. Исключением является лишь монолитная плита под весь дом. Но и на ней делается усиливающие ребра под данную конструкцию.

Недопустимо фундамент под камин разместить в зоне промерзающих грунтов. Это может быть у наружной стенки, если отсутствует утепление фундамента дома. Тогда расстояние от камина до наружной стены должно быть не менее 0,8 метра, чтобы исключить воздействие морозного пучения от возможного промерзания грунта непосредственно под домом. Но лучше его вынести в центральную часть дома.

Если отмостка и фундаментная стена дома утеплены должным образом (5 см экструдированного пенополистирола), то камин можно располагать и на расстоянии 10 см от наружной стены, но его фундамент должен быть полностью независимым, не имеющим механической связи с несущими конструкциями дома. Зазор обычно закладывается песком.

Блок: 3/8 | Кол-во символов: 964
Источник: http://teplodom1.ru/pechi/1854-kak-sdelat-fundament-pod-kamin.html

Как вычислить размеры фундамента

При расчете габаритов будущего сооружения следует отталкиваться от того, что фундамент под камин должен быть больше самого камина, то есть выступать за его пределы, примерно на 100-150 мм. Что же касается глубины залегания фундамента, то она колеблется в зависимости от характеристик грунта: его сыпучести, вероятности промерзания и т.д. Минимальная глубина – 0,5-0,6 м, для двухэтажного дома – примерно 0,8-1,0 м. Ширина котлована под фундамент определяется с расчетом габаритов будущей конструкции плюс 100-150 мм.

Выравнивающая подушка

Прежде чем выполнять заливку (закладку) фундамента, необходимо подготовить выравнивающую подушку. Для этого можно взять песок, который послойно утрамбовывается вручную либо с применением специальной техники и при этом поэтапно смачивается водой. Каждый из слоев следует регулярно проверять на предмет горизонтальности уровня. Грунт под подушкой также подлежит выравниванию и утрамбовке. Если грунт пучинистый, подушка делается из песка и гравия в соотношении 4:6. Ориентировочная высота подушки обычно составляет от 0,1 до 0,6 м и зависит от пучинистости грунта.

В качестве основы для фундамента подойдут следующие материал:

Кирпичный вариант

Если стенки котлована удерживают вертикальность формы, не осыпаются, не подвержены воздействию близко залегающих грунтовых вод, то можно использовать для строительства фундамента водостойкий кирпич-железняк. Для связки кладки применяется цементно-песчаный раствор с соотношением компонентов 1:3. Стоит учесть, что в зимние месяцы может иметь место промерзание грунта, что иногда приводит к деформациям кирпичного фундамента. Желательно, чтобы начало кладки располагалось на глубине ниже 20 см уровня промерзания. Этим фактором можно пренебречь, если планируется круглогодичное проживание в доме при условии его постоянного обогрева, что сводит к минимуму вероятность промерзания грунта под фундаментом.

Бутобетон

Если вы решили делать фундамент из бутового камня, то настройтесь на поэтапное выполнение работ. Опалубка делается строго вертикальной, внутренние стенки обмазываются битумом либо обиваются рубероидом – чтобы цементное «молочко» не впитывалось в песок. Первый слой выкладывается из крупных камней диаметром порядка 15 см. Между ними должен быть зазор около 20-30 мм, который защебняется мелкой фракцией. Образовавшуюся структуру обильно заливают цементно-песчаным раствором (1:3). Финишное выравнивание первого слоя осуществляется при помощи сметанообразного раствора с соотношением цемента и песка 1:1. Следующий слой лучше делать уже на следующий день.

Читайте также:
Сухой ручей в ландшафтном дизайне

Обычный бетон

Для бетона под фундамент берется песок, портландцемент и гравий: 1 часть цемента на 4 части песчано-гравийной смеси. Также применяется арматура с ячейкой около 10-15 см. Как правило, заливка осуществляется в два подхода. После первого слоя утрамбовывается арматура. Затем следует вторая фаза и, соответственно, окончание работ. Полное схватывание бетона происходит лишь на третий день. В летнее время разопалубка производится через 4-6 дней, зимой – через 8-10.

Завершение работ

По готовности основы производится ее выравнивание по горизонтали с применением цементно-песчаного раствора (1:2), а также обязательным выполнением гидроизоляции при помощи двух слоев рубероида. При этом верхний уровень фундамента в итоге должен быть примерно на 60-70 мм ниже уровня пола.

Углубление и трамбовка

Так как каминный фундамент морозное пучение не воздействует, то норматива по его углублению нет. Но под ним нужно полностью удалить плодородный грунт. Далее обычно делается котлован глубиной 15 см под гравийную засыпку с размерами на 20% больше, чем сам фундамент. Котлован засыпается крупным гравием, который тщательно трамбуется, уплотняя грунт под плитой.

Затем поверхность гравийной подушки выравнивается песком, и трамбовка повторяется вновь. От качества уплотнения грунта в районе основания будет зависеть вся надежность конструкции.

Блок: 4/8 | Кол-во символов: 565
Источник: http://teplodom1.ru/pechi/1854-kak-sdelat-fundament-pod-kamin.html

Основные моменты

Что нужно учитывать при монтаже камина:

  • отверстие под топку должно соответствовать 1/50 от площади комнаты;
  • высота портала должна быть в 2 раза больше, чем глубина топливника;
  • диаметр дымохода делают 10-15 см, он должен быть в 10-15 раз меньше площади топки;
  • камин не устанавливают на пути сквозняков и у ступенек;
  • длину трубы дымохода делают не менее 50 см.

Схема устройства фундамента

Общая длина дымовыводящей системы составляет 3-4 м, иногда ее увеличивают до 7 м.

Конструкция должна быть защищена от воздействия влаги. Для этого выполняют вертикальную и горизонтальную гидроизоляцию рулонными или обмазочными материалами.

Как связать с полом фундамент под камин?

Связывать каминное основание с плоскостью пола не так уж и сложно. Первоначально следует определится с материалом из которого будет выполнен фундамент. Затем выбрать место для его расположения. Следом при помощи математических расчетов выявляют его габаритные размеры и начинают укладку.

Если фундамент под камин традиционный и будет выполнен из бетона, тогда делают временную опалубку и заливают строительной смесью. Дают застыть в течении 24 часов. За это время основание наберет прочности и затвердеет.

Блок: 5/7 | Кол-во символов: 544
Источник: https://mykaminz.ru/kaminy/elementy-kamina/instrukciya-kak-sdelat-fundament-pod-kamin.html

Бутобетонная подошва под очаг

Бутобетон хорошо подходит для обустройства основания под печь. Основным рабочим этапом является установка опалубки. Ее обмазывают битумом и оббивают толем или рубероидом. Это необходимо для предотвращения просачивания цементной жидкости в подушку.

Фундамент для камина заливают слоями:

  1. 1-й слой слагается из больших камней диаметром меньше 15 сантиметров. Их укладывают неплотно. В оставшиеся промежутки насыпают щебень.
  2. Первый слой заливают раствором из песка и цемента в пропорции 3:1. Желательно заранее не делать большое количество раствора, а только из расчета на кладку кирпичей в течение дня.
  3. Затем подготавливают бутобетонный раствор в пропорции: 1 часть воды: 1 часть цемента. Получиться должна смесь по густоте напоминающая сливки. Раствор укладывают послойно. Специалисты рекомендуют делать за один день один слой. Правда, если в работе используется специализированная техника такая, как строительный миксер или бетономешалка, всю ее можно сделать гораздо быстрее.

Блок: 4/6 | Кол-во символов: 1023
Источник: https://teplospec.com/pechi-kaminy/delaem-fundament-dlya-kamina-svoimi-rukami.html

Фундамент под камин своими руками

После того как выполнены все расчеты и подготовлены материалы, приступают к устройству основания под камин. Как сказано выше, фундамент для дома и камина не должен быть общим.

Пошаговая инструкция по монтажу:

  1. Делают разметку расположения основания, оно должно быть на 10 см шире габаритов конструкции с учетом отделочных материалов.
  2. Роют котлован на 20 см глубже точки промерзания грунта, но не менее 50 см. Дно выравнивают и хорошо уплотняют почву.
  3. Засыпают послойно песок и щебень, толщиной 150-200 см.
  4. Насыпают бутовый камень, толщиной 200 мм, заливают его подготовленным цементно-песчаным раствором с добавлением щебня. Песок и цемент смешивают в пропорции 6:1.
  5. По этой же схеме заливают последующие слои до достижения нужной высоты.
  6. По достижении уровня пола монтируют опалубку и заливают ее бетоном так, чтобы верхний слой располагался ниже напольного покрытия на 150 мм.
  7. Заливают выравнивающую стяжку.
  8. Приступают к монтажу камина.

Обязательно следят, чтобы все элементы конструкции располагались строго по уровню.

Свайный фундамент под каминную конструкцию

Свайные фундаменты представляют собой основание, относящееся к глубокому варианту заложения. По мнению специалистов, оптимальным решением является конструкция на 4 опорах. В результате получается, что камин располагается на сваях, соединенных между собой железобетонной стяжкой.

В качестве свай задействуют железобетонные или асбестовые трубы. При применении второго варианта, изделия дополнительно армируют стальной арматурой.

Чтобы рассчитать нагрузку, действующую на сваи, нужно знать, примерный вес каминной конструкции. Основательный большой кирпичный очаг весит около 6 тысяч килограммов, в том числе, фундамент – почти 2 тонны, а камин + дымоход – 4 — 4,5 тонн.

Например, при несущей способности почвы, равной 1 кг/см², диаметр каждой сваи должен составлять 15 сантиметров.

На каком способе создания фундамента под каминную конструкцию остановить свой выбор, зависит от владельца частного дома, от его предпочтений и возможностей. Но все же главным параметром является характеристика грунта и вес очага. Без обустройства качественного фундамента в скором времени непременно возникнет проблема – потребуется либо ремонт, либо восстановления конструкции. Можно также вообще лишиться камина. На устранение недостатков потребуется немалая сумма денег.

Читайте также:
Строительство металлического гаража своими руками

Долговечности конструкции можно добиться только при условии выполнения всех требований и правил, изложенных в инструкции.

Блок: 6/6 | Кол-во символов: 1452
Источник: https://teplospec.com/pechi-kaminy/delaem-fundament-dlya-kamina-svoimi-rukami.html

Особенности устройства камина в деревянном доме

Перед принятием решения, как устроить фундамент под камин в деревянном доме, следует изучить все требования безопасности, которые придется соблюдать во время монтажных работ. Ведь очаг должен излучать тепло, а не проблемные вопросы.

Существует несколько общих правил безопасности, предъявляемых к установке каминов в помещениях из древесины. Всем, кто планирует строить кирпичный камин, придется соблюдать следующие требования:

  • работы начинаются через год после того, как построен дом;
  • оптимальный вариант начала строительства – через три года, когда дом полностью даст усадку;
  • на верхних этажах и мансардах монтировать открытые топки запрещается;
  • конструкция не устанавливается на деревянных перекрытиях;
  • фундаментная основа под камин устраивается изолированно от общего фундамента;
  • в обязательном порядке устраивается дымоходная труба;
  • все деревянные поверхности стен, расположенные рядом, изолируются от попадания искр и перегревания;
  • топки не устанавливают возле окон, на которых будут висеть занавески, рядом с ними не располагают мягкую мебель;
  • обязательно устанавливается экран съемного типа;
  • рядом с источником тепла должны постоянно находиться средства для тушения пожара.

Видео

Смотрите на видео рекомендации по установке фундамента под камин:

Фундамент для печи, камина, барбекю . Расскажем всё.)

Нет ничего сложного в устройстве основания под камин или печь. Главное, что необходимо помнить, так это следовать правилам и советам специалистов, потому как правильно сформированное основание – это залог долголетия камина.

Блок: 7/7 | Кол-во символов: 346
Источник: https://mykaminz.ru/kaminy/elementy-kamina/instrukciya-kak-sdelat-fundament-pod-kamin.html

Теплоизоляция

Как правило, под каминной кладкой, которая может разогреваться, на цоколе размещается теплоизоляционый разрыв в виде пары асбестовых листов общей толщиной от 20 мм… Если допустить лишний нагрев цоколя, то возможно его растрескивание, а также трещины в фундаментной плите…

Блок: 8/8 | Кол-во символов: 285
Источник: http://teplodom1.ru/pechi/1854-kak-sdelat-fundament-pod-kamin.html

Кол-во блоков: 23 | Общее кол-во символов: 20235
Количество использованных доноров: 6
Информация по каждому донору:

Особенность постройки фундамента для камина

Камины и печи из кирпича являются весьма значительными конструкциями с внушительной высотой. Они, как правило, собраны из большого количества достаточно мелких компонентов.

Камин

Следует помнить о том, что расстояние между фундаментами стены и камина не должно превышать более 5 см.

Под непростую конструкцию, внушительный размер и большой вес подобных сооружений требуется постройка основания по специальным строгим стандартам. Фундамент под камин в вашем доме должен выдерживать предназначенную для него нагрузку и соответствовать всем необходимым строительным нормам.

Данное основание предназначено для поддержки всей системы камина или печи, чтобы не возникали перекосы конструкции.

Весь отопительный механизм должен размещаться в строгом соотношении с вертикальным типом оси. Если фундамент под камин будет некачественным, то он может стать причиной возникновения трещин и других повреждений поверхности. Подобные недостатки уменьшают результативность всей системы отопления. Они могут довольно часто выводить ее из строя, лишая возможности обогревать собственное жилище.

Особенность каминного фундамента

Устройство камина

Схема устройства камина.

Фундамент для камина может быть изготовлен из водостойкого кирпича, строительного камня и бетона. Между основаниями жилища и печи необходимо сделать зазор в 52-57 мм и заполнить его утрамбованным песком. Категорически запрещается перевязывание данных фундаментов, поскольку они дают разнообразную осадку, обуславливающую возможность возникновения трещин. Ширина основания под камин или печь должна быть больше самой конструкции на 12-17 см.

Строительство фундамента для данных обогревательных систем своими руками практически не отличается от изготовления основы для любого другого объекта. В связи с этим оптимальным считается одновременное возведение дома и создание камина из кирпича. Это избавит многих владельцев от лишних материальных издержек, которые связаны со вскрытием перекрытий и полов. Фундамент, на котором расположены стены здания, несет несколько иную нагрузку, чем основание под печь или камин. По этой причине нежелательно делать цельным все основание, поскольку у них неодинаковые размеры и усадка. Обязательным условием считается наличие засыпанного песком зазора между фундаментами минимум в 4 см.

Поверхность фундамента под печь и камин должна быть как минимум на 6 см больше, чем размер каминного стола, а его глубина – не меньше чем 1,5 м. Из-за давления основания происходит уплотнение и проседание песочных грунтов, и оно тоже быстро проседает. От уровня влажности напрямую зависит качество глинистых грунтовых слоев. Влажная почва не может нести оказываемую на нее нагрузку. По этой причине не нужно размещать фундамент под печь или камин на мокрой глине.

Технология строительства каминного фундамента своими руками

В процессе создания фундамента под печь или камин в доме вам понадобятся такие материалы:

  • бетонная смесь (вода, песок, щебень, цемент);
  • песок;
  • кирпич;
  • цементный раствор;
  • бутовый камень;
  • гравий.

Также вам следует подготовить такие инструменты:

  • бетономешалка;
  • рулетка, шнур и прищепки;
  • опалубка;
  • молоток;
  • болгарка;
  • лопата;
  • уровень;
  • сварочный аппарат;
  • шуруповерт.

Перед постройкой фундамента под печь или камин своими руками необходимо вырыть котлован, параметры которого на 12-17 см могут превышать размеры основы. Глубина его должна составлять примерно 75-110 см для двухэтажного и 65 см для одноэтажного дома. В непучинистых почвах на самом дне котлована следует разместить выпрямляющую песочную подушку. В пучинистых грунтах ее делают гравийно-песочной – 60% гравия и 40% песка.

Читайте также:
Чем мыть глянцевые натяжные потолки без разводов: средства, хитрости, инструкции

Схема устройства фундамента

Схема устройства фундамента для камина.

Высота данной подушки должна соответствовать аналогичному параметру фундамента самого здания. Ее необходимо размещать с непрерывным увлажнением и послойно. Перед тем как организовать подушку, вы должны сгладить и утрамбовать нижний грунт котлована. Нужно выполнить утрамбовку ручным или автоматическим способом. С помощью уровня необходимо контролировать горизонтальность основания.

Все лужи, которые сформировались на дне котлована после дождей, следует вычерпать. Если почва стала текучепластичной, ее срезают до значения исходного состояния. Если стены сделанного котлована сохраняют вертикальность и в него не прибывают грунтовые воды, то фундамент под печь можно сделать как из бутобетона, так и из кирпича. Здесь необходимо вычислить, какой метод экономичнее, учитывая при этом такие важные факторы, как, например, размеры конструкции, цена материалов и их транспортировки.

Если фундамент под печь размещен с наклоном, а также при проседании и подвижках почвы могут возникнуть дополнительные силы, которые способствуют разрушению основы. Данное основание необходимо поднять до уровня, который будет ниже пола на 15-16 см. Строго в горизонтальном положении нужно очень тщательно выпрямить поверхность с помощью цементного состава. Верхнюю часть основы, на которой устанавливается камин, можно будет обработать только после полного застывания вышеуказанной смеси.

Поверхность выкладывают на цементном растворе двумя рядами кирпича. Между ними прокладываются 2 слоя материала для гидроизоляции. Оптимальным вариантом считается конец фундамента строго на уровне чистового пола. На нем устанавливают основание камина, под которым подразумевается часть системы, размещенная ниже топливника.

Бутобетонный, бетонный и свайный фундамент под печь или камин

Бутобетонный фундамент под печь

Схема устройства бутобетонного фундамента под печь.

Для постройки основания под камин или печь из бутобетона в первую очередь следует сделать опалубку. Ее внутренние плоскости обшивают пергамином, рубероидом, толем или обмазывают битумом, чтобы в песок не уходило цементное молоко из бетона. После этого опалубку необходимо разместить на подготовленное основание и поставить в нее первый слой больших камней. Пространство между ними заполняется щебнем. Данный уложенный слой нужно хорошо пропитать с помощью цементного раствора.

Далее необходимо сделать смесь цемента и песка, которую очень тщательно перемешивают. Для получения состава консистенции густой сметаны к раствору следует постоянно добавлять воду. Следует залить 1 ряд расположенного бута за один раз. Через день оптимально формировать второй и третий слой смеси. Эксперты рекомендуют сделать работу за один прием без прерываний.

Бетонный фундамент под печь или камин изготавливают из раствора песка, портландцемента и гравия. Данная строительная смесь заливается в котлован с арматурной сеткой. Как правило, бетон заливают в 2 приема. Арматуру после первой порции следует покрыть бетонным слоем и утрамбовать. Далее заливают остальную часть фундамента. Бетон целиком схватывается примерно через 2 дня. Его следует оградить от прямых солнечных лучей в летний период, например, накрыв слоем рубероида. Для повышения прочности бетонного фундамента его рекомендуется часто поливать водой.

Летом можно снимать опалубку через 6-8 дней, а в холодный промежуток времени – через 9-14 дней. Если плоскость фундамента после этого будет иметь недостатки в форме маленьких пор и раковин, то нужно осуществить его дополнительную гидроизоляцию. Достаточно осуществить оштукатуривание составом чистого мелкого песка и цемента, если в грунте отсутствуют подземные воды. Далее необходимо засыпать котлован непучинистым грунтом.

При методе глубокого заложения фундамента под печь можно применить 4 опорные сваи, которые сверху соединяют специальной стяжкой из железобетона. Их можно сделать из труб асбестоцементных, которые внутри армированы железными прутьями и залиты бетонным раствором. На давление массы примерно в 7 т должна быть рассчитана общая опорная площадь. Основное сечение и размер каждой сваи при несущей способности почвы в 1,5 кг/см² должны быть равными 1600 см².

При строительстве фундамента под печь или камин своими руками любого вида обязательно следует выровнять его верхнюю платформу. Ее необходимо проверить на горизонтальность и загладить. Максимальный уровень должен быть на 7-8 см ниже, чем пол. Для гидроизоляции каминной кладки для любого фундамента применяют 2 слоя рубероида с битумным покрытием.

Обустройство фундамента

Камин из кирпича

Схема видов камина из кирпича.

Основание под камин или печь оптимально создавать в ходе постройки самого жилища. Первое, что следует принять во внимание при обустройстве фундамента для нагревательных конструкций, это то, что он изготавливается в полном соответствии с жилыми постройками и прочими строениями. Идеальным решением можно назвать одновременное возведение фундамента для дома и основания под нагревательное устройство. Если жилище уже возведено и эксплуатируется, то при монтаже фундамента под печь своими руками потребуется заниматься демонтажем перекрытий и полов. Это, как правило, влечет за собой добавочные материальные издержки на обустройство подобного основания.

При общем монтаже фундамента для камина и строения своими руками эксперты рекомендуют принимать во внимание тот факт, что нагрузки, которые несет основание жилого сооружения, не сопоставимы ни по характеру, ни по силе с теми нагрузками, которые применяются для каминного основания.

В ходе использования таких фундаментов применяется разнообразная усадка. По этой причине категорически не рекомендуется единое строение фундамента под жилище и камин. При установке основания для печи оставшееся между ним и другим фундаментом место необходимо засыпать песком. Ширина зазора не должна быть меньше 7-8 см.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
