Фитолампа своими руками: лента, схема, порядок сборки и требования

Светодиодная фитолампа своими руками 100Вт ⁠ ⁠

В прошлом посте про гидропонику поднимался вопрос освещения, хочу немного осветить эту тему, постараюсь рассказать максимально доступно. Сразу скажу, я не супер спец, просто делюсь своим опытом.

Зачем светить, есть же окно?

Растению нужен свет, много света, в идеале 18 часов (зависит от фазы роста и типа культуры). Если от окна света мало или окна нет, например в гроубоксе, то нужна досветка. Если хотите больше деталей, то рекомендую прочитать эту статью: http://minifermer.ru/page_45.html

Типы ламп: лично я занимался люминисцентными и светодиодными лампами, поэтому буду рассказывать про них.

Люминисцентные лампы

из плюсов: простота установки, много где можно купить.

минусы: недостаточно света, растения начинают “вытягиваться”, стоит каждая 450+руб, слабый спектр, недолговечны (у меня 3 испортилось за пол года) Osram Fluora. Пришлось городить такие вот сборки:

ДНаТ, ДРиЗ и им подобные (металлогалогенные и натриевые лампы) мне не подходят, так как занимают много места и сильно греются. При использовании таких ламп необходимо докупать култьюб(стеклянный цилиндр, через который продувается охлаждающий лампу воздух), плюс они очень много “кушают” электричества. Фото не моё:

На текущий момент, по моему мнению, самое высокое сочетание потребляемой мощности и светового потока. Из минусов, это высокая цена на готовые лампы, но абсолютно без проблем можно собрать самому имея минимальные навыки и время. Расскажу подробнее на примере 100Вт лампы на Full Spectrum светодиодах (подходят для всех циклов жизни растения)

Что нам потребуется:

1. Радиатор! Очень важно, чтобы светодиоды не перегревались. Я брал размером 150*70*20мм, модель HS 151-150, на начало 2016г стоят 160руб. По опыту не рекомендую на него ставить более трех светодиодов.(3,3В при 0,6А).

2. Светодиоды. Тут есть много вариантов. Для растений, в основном, нужен красный и синий спектры. Я использовал светодиоды в которых совмещен “цвет”, они универсальны и подойдут для любого цикла жизни растений – Full Spectrum LED. Чтобы было проще с монтажом рекомендую брать сразу несколько штук на платформе. Платформа с 5 светодиодами, стоит 500руб:

и размещаем её на радиаторе:

В итоге у нас получается модульная система, и мы можем задавать любой удобный размер.

3. Драйвер (блок питания). У светодиодов есть различные характеристики. Конкретно у моих падение напряжения – 3,3Вольт при токе 600милиАмпер. Соответственно Вам нужен драйвер со стабилизацией по току на 600мА. Соответственно, напряжение зависит от количества светодиодов, например: для одной платформы на 5 светодиодов нужно (5штук*3.3Вольт) 16,5Вольт драйвер, для двух – 33Вольт, для 5 – 82,5Вольт. Больше 5 платформ к одному драйверу лучше не подключать – будет очень сильно греться.

Цена: 4 радиатора+3 платформы+драйвер30Вт= (160*4)+(500*3)+650=2 790руб

Как и чем скреплять и как вешать – на ваше решение. Ниже видео сборки 100Вт светильника, общая стоимость около 10 тыс.руб:

Повторюсь, что есть оооочень много нюансов, я старался донести максимально просто.

ЗЫ. Youtube режет музыку нормальную, пришлось поставить “бесплатную”

Всегда думал, что ток вольтами меряется, а сила тока – производная величина от напряжения источника и сопротивления потребителя. Иными словами – основная характеристика светодиодов – то, что им нужно 3.3 вольта и источник питания выдерживающий не менее 600мА. Тоесть канает любой источник питания дающий 3.3 вольта и на котором указанна сила тока не менее потребительской 600мА для одного светодиода.
И амперы на блоке питания – амперы его короткого замыкания, умножаемые на его напряжение дают его максимальную мощность.

На сколько я неправ?

Хм, у нас диодная лампа Uniel по ценам достаточно дешевая. 9W – почти 900р, а 20W – 2000 деревянных. Светит так, что ослепнуть можно.

Хочу собрать такой светильник, автор можешь помочь советами?

Автор, а если без pcb “звезд” и других модулей-подложек диод напрямую на радиатор клеить, а + и – изолировать, не смертельно?

Проверялка светодиодов в лампочках и светильниках⁠ ⁠

Производители ставят в лампы светодиоды с несколькими кристалами, в результате получается не так то просто проверить их работоспособность. Пришла идея сделать отдельную проверялку, для любых светодиодов до 24-28 вольт.

Щупы самодельные, стальная спица порезана пополам и заточена, припаяны проводки и одето в термоусадку. Такие острые “шильца” хорошо попадают на контактные площадки и им нипочем окислы.

Сама проверялка из повышающего DC-DC преобразователя и резистора 1,5 кОм, включенного последовательно с проверяемым светодиодом. Позволяет безопастно зажигать любые светодиоды от красных одинарных, до многокристальных белых. Питается все от любой микро USB зарядки от мобильного телефона.

По идее повышать должно до 28 Вольт, но у меня максимум до 22. Может из-за скола на индуктивности?

Корпус опять позаимствовал у жены, идеально подошла коробочка из-под бисера, дремелем пропилены отверстия под микро USB и на всякий случай еще одно напротив винтика переменного резистора, которым регулируется выходное напряжение.

Зафиксировано термоклеем. Получилось на мой взгляд просто и недорого

Ответ на пост «Ночник из эпоксидки. »⁠ ⁠

Несколько лет назад у меня был похожий опыт изготовления ночника из бруса. Изначально планировалось купить цельный брус 10*10 см, после чего в месте стыка с эпоксидкой понаделать кучу отверстий разными свёрлами. Поехал на рынок строй материалов, нашёл нужные размеры и тут в конце краем глаза замечаю бракованный брус – на конце было скопление смолы интересной формы. Как подобное явление называется не знаю, но в ту же минуту я принял решение купить именно его. Продавец сказал – забирай бесплатно, оно такое никому не нужно. Вот собственно тот самый кусок:

Взглянув на него дома понял, что было бы прикольно сделать из этих острых выступов типо горы, а во впадине сделать что то вроде озера. Сразу скажу, что правильного порядка изготовления такого ночника я не знал, поэтому действовал интуитивно. И ещё у меня не было особого опыта работы с эпоксидкой, особенно с послойной работой.

После разметки отрезаем лишнее:

Далее отверстие в днище под светодиод, контроллер и БП. Сверлить в домашних условиях без нормальных тисков, станков и прочего оказалось совсем не просто. Для начала пришлось найти тонкое сверло длина которого была больше чем этот брус. Потом перовое сверло лошадиного размера (сейчас не помню, толи 40, толи 45мм). Помню какой прекрасный запах стоял в квартире после сверления этого дупла. Сверху, там где были горы отверстие было необходимо закрыть чем то прозрачным или полупрозрачным. В поисках из всего барахла была найдена линза идеально подходящего размера. С помощью суперклея и эпоксидки она была капитально проклеена с двух сторон.

Неровно? Да пофиг. Для себя же делал.

Далее покраска “тела” бруса. В принципе можно было бы покрасить только ту часть, которая была “горами”, а тело бруса покрасить уже после заливки. Но решил красить всё и сразу.

Далее шла очередь за изготовлением стенок для заливки из поликарбоната. Повезло, за неделю до изготовления мне подарили тонкий погрызаный лист. И этого хватило на 4 ровных стороны. Заранее их прикладывал, сцеплял и рисовал рельеф, что бы знать как и где можно проклеить максимально хорошо. Сами стенки мазал медицинским вазелином, что б легче отдирать.

Эпоксидка. Я долго искал нужный вариант эпоксидки. Многие советовали ArtLine Crystal Epoxy, мол не желтеет, хорошо льётся, не восприимчива к UV. О том, что с ней стало за несколько лет я напишу позже. Очень много информации искал по поводу заливки послойно, т.к заливать весь объём нельзя – всё закипит. Цифры были разные, кто то писал про полчаса, кто то про 6, а кто про 12 часов. Если не ошибаюсь, то я заливал по 1,5-2 сантиметра каждые 6 часов, при этом всю конструкцию я убирал в холодильник поближе к стенке. Тем не менее плекс снаружи был достаточно горячим. Смола не кипела.

Для начала я подготовил “горы” и “озеро”. Были закуплены типичные колеры для эпоксидки. Сначала белым были покрашены горы, потом уже заливалось озеро. Далее послойно прозрачные слои “воздуха”. Каждый слой я обдувал аккуратно горелкой, что бы было как можно меньше пузырей. К последним слоям пришла идея сделать что то вроде звёзд из мелкой блестящей пудры (блёстки?), поэтому последние 2 слоя мешались с разным количеством блёсток.

После заливки лампа ещё сутки стояла в холодильнике и ещё около суток при комнатной температуре. Со строительным феном всё отодралось на ура.

Предварительный результат меня не обрадовал, были видны ненавистные слои, которые исправить уже было невозможно. Ни полировка, ни шлифовка, не давала нормальных результатов. Явная ошибка в расчётах времени заливки.

Фоток с электроникой нет, но постараюсь описать что и как и какие проблемы. Т.к это дело предпологало изготовление ночника, то соответственно внутрь нужно было запихнуть светодиод, контроллер и БП со шнурком к розетке. Было решено воткнуть туда 10 ваттный RGB большого размера на металлической подложке. К нему я присобачил радиатор от южного моста какой то старой матери – с размерами всё было идеально. Управление цветом, включением и отключением планировалось с помощью сенсорного управления, для этого на “передней” части бруса было высверлено 3 тонких отверстия под провода, которые шли к модулю сенсорного управления. Он в свою очередь подключался к Ардуине. БП искал самый маленький, что мог бы влезть внутрь. Но когда всё собралось в руках, то я понятия не имел как это добро аккуратно запихнуть внутрь дупла. Вскоре созрел план – найти обычную канализационную трубу, разрезать её с одного бока (в разрезе должны были идти провода от стенок к сенсору), всю электронику запихнуть в трубу и уже саму трубу вставить в дупло. Т.е по сути получился удобный модуль, который при необходимости можно вытащить из дупла. Первой проблемой оказался сенсорный модуль, который ловил наводки, помехи, статику и погоду на Марсе, от чего цвета подсветки могли произвольно меняться и выключаться. Пришлось программными методами методично отсекать данный факап. Дальше по мере работы ночника стало понятно, что диод греется адски сильно внутри дупла, от чего начинает плавиться смола. Этого момента я не ожидал. Единственным решением стало уменьшение мощности света через ограничение ШИМа. Это хорошо помогло, но ночник стал раза в 2-3 мрачнее. Хотя для ночи – самое то.

По итогу у меня не получилось сделать ничего выдающегося. Кривой косой, со слоями, проблемами в электронике пень с дуплом. Но опыт был ценный и приятный.

Что касается эпоксидки – за 4 года она пожелтела. Лаками и защитами сверху не покрывал. Ультрафиолет не щадит никого. Сейчас ночник у бывшей жены, где то в другом городе. Был бы рад пофоткать внутренности ещё, но увы.

Как сделать светодиодную фитолампу в домашних условиях

Для нормального цветения, роста и плодоношения растений требуется солнечный свет. В зимний и осенний период наблюдается недостаток солнца, поэтому нужно использовать специальный источник света. В качестве такого устройства можно взять светодиодные фитолампы. Цветовод может купить в любом магазине, но стоят такие устройства довольно дорого, и не всегда возможно найти подходящую по всем параметрам и характеристикам лампу. Поэтому можно сделать фитосвет своими руками из светодиодной ленты.

Особенности светодиодной подсветки

Светодиодные источники света постепенно вытесняют классические лампы. Светодиоды применяются во многих сферах, и цветоводство является одной из них. Специалисты любят такие приборы за их положительные качества, результативность и практичность.

Светодиоды доступны, даже несмотря на высокую стоимость. Они окупятся уже после сбора первого урожая. К тому же диоды потребляют минимум электроэнергии и имеют долгий срок службы. Купить их можно в любом магазине электротехники и светотехники.

В диодных приборах есть возможность регулировки спектра. Это важно, так как в каждый период своего развития растению требуется определенный спектр. С помощью красного и синего диапазонов возможно создать наилучшие условия для рассады.

Светоизлучающие диоды отличаются малым нагревом. Лампы можно устанавливать прямо над растениями не боясь, что они могут пересохнуть. Самодельную фитолампу можно не убирать при поливе – она герметична и защищена от влаги. Такие устройства полностью безопасны, так как в составе нет вредных компонентов.

Как влияют разные спектры на цветы

Проводится множество экспериментов, связанных с влиянием искусственного света на рост растений. Ученые пришли к следующим выводам:

Синий цвет вызывает рост корней и помогает появлению сильных ростков.
Красный цвет помогает росту семян и образованию цветов.
Желтый также выполняет свои задачи, но уже на внутреннем уровне, отследить влияние глазом невозможно. Внешне он просто отражается от листьев.

Отличие фитолампы от лампы дневного света заключается в возможности настраивать разные оттенки для каждой фазы развития. Оптимальное соотношение красного и синего фито светодиодов 3:1 и 2:1.

Что нужно для создания фитолампы из светодиодной ленты

В магазине светодиодная фитолампа продается по цене от 2 тысяч до 15 тысяч рублей. С целью экономии любой человек можно самостоятельно создать светильник из фито светодиодной ленты. Собранное устройство может быть любого размера и формы. Схема сборки несложная, разобраться может даже новичок.

Для создания фитолампы своими руками потребуются:

красная и синяя светодиодные ленты;
фанера или алюминий для создания корпуса — лучше брать алюминий, чтобы он дополнительно отводил тепло;
драйвер;
провод;
вилка;
инструменты.

При конструировании фитоламп возникает проблема теплоотвода. Неэффективный отвод тепла приводит к тому, что светодиодный кристалл деформируется и разрушается, а этот процесс является необратимым. Лампа будет слабо светить и вскоре перегорит.

Охлаждение диодов бывает двух видов:

Активное. Используются специальные кулеры для продува диодов. Ресурс системы в данном случае снижается и возрастает риск поломки. При этом размеры радиатора будут меньше.
Пассивное. Используются теплоотводящие подложки. Обычно это алюминий или медь.

Второй вариант используется чаще, так как он требует меньше финансовых вложений.

Сборка светильника

Когда все необходимые элементы приобретены, можно начинать собирать фитолампу своими руками из светодиодов. Алгоритм работы:

Очистка и обезжиривание основы.
Установка системы охлаждения.
Отрезание необходимой длины ленты. Важно разрезать плату по отмеченным местам, чтобы не повредить токопроводящие дорожки.
Приклеивание ленты на заранее намеченное место. Так как светодиодная лента имеет клеевую основу, дополнительно использовать крепежные средства не требуется.
Подключение частей для электропитания.
Спаивание всех необходимых деталей.
Разметка и проделывание отверстий в корпусе для подвешивания.
Проверка на работоспособность.

Перед тем как вешать фитосветильник, сделанный своими руками, нужно заранее решить, где нужно поставить отражатели света. Это связано с негативным влиянием красного и синего цветов на глаза. Отражатель уменьшает вред благодаря рассеиванию света.

Недостаток такой конструкции заключается в том, что оба вида диодов будут светить одновременно. Вместо ленты можно использовать точечные светодиоды.

Выбор светодиодов

Чтобы получить необходимый эффект, следует верно выбрать светодиоды. Рекомендации:

Для правильного расчета числа ламп нужно учитывать размеры помещения и высоту установки.
Нужно соблюдать требования для выращивания того или иного сорта растений. В каждый период развития им нужно различное количество света.
Диоды должны быть качественными и иметь хорошую систему теплоотвода. Это гарантирует долговечность работы фитолампы светодиодной своими руками.

Каждому растению требуется свой уровень света:

Растения, которые любят тень, требуют 1000 люкс.
Рассада, любящая свет, должна получать 2000 люкс.
Цветущие виды требуют 3000 люкс.
Цветы, прорастающие в солнечных лучах, получают более 4500 люкс.

Расчет производится по формуле произведения площади помещения на количество света. В итоге получается определенное количество люменов, т.е. мощности светового излучения, на которое ориентируются при сборке лампы.

Расчет драйверов и выбор основы

Блок питания является обязательной частью лампы. Он выравнивает напряжение на выходе и подает на светодиоды оптимальное питание.

В документации к ленте указывается значение падения напряжения на разной величине силы тока. Это значение нужно умножить на число диодов. Из полученного параметра выбирается оптимальное количество драйверов.

Рекомендации, которые помогут при установке и подключении:

Лучший вариант драйверов – на 50 Вт. Более мощные устройства будут греться и стоят дороже. По силе тока оптимальный выбор источника на 600 мА.
Во время расчетов драйвера следует учитывать реальную, а не максимальную мощность светодиодов. Рассчитывается она как ток используемого источника, умноженный на падение напряжения.

Выбору драйвера нужно уделить особое внимание. Без этого элемента невозможна нормальная работа фитолампы.

В качестве поверхности лампы может использоваться любой материал. Часто фитолампы делают из фанеры, доски, но в этом случае обязательно нужно продумать охлаждающую систему. Лучше брать алюминий – тогда тепло будет отводиться от поверхности и прибор прослужит дольше.

Купить алюминиевую декоративную накладку можно в любом строительном магазине. Для крепления в углах основы проделываются отверстия, за которые можно повесить конструкцию.

Проверка светодиодов тестером

Определить работоспособность светодиодов для фитоламп можно с помощью тестера. Алгоритм проверки следующий:

Установка тестера в положение «проверка на обрыв».
Коснуться щупом выводов. Красный ставится на анод, черный – на катод.
При проверке должны загореться диоды. Неисправные светить не будут.
При изменении полярности на экране должна оставаться единица.

Также проверка на мультитестере может проводиться через гнезда для транзисторов. Отверстия слева анода ставятся в гнезда Е, катоды – в С. Для отверстий справа – наоборот.

Распространенные ошибки

При создании фитолампы чаще всего встречаются следующие ошибки:

Покупка дешевых компонентов. Светодиодная фитолента низкого качества не даст нужного влияния растениям, а неверно выбранный драйвер приведет к плохому выравниванию напряжения и быстрой поломке лампы. Весь комплект элементов для сборки должен быть оптимального качества. Для этого брать товары лучше в специализированном магазине.
Неправильный расчет системы охлаждения. При плохом отводе тепла сокращается время эксплуатации фитолампы.
Плохой контакт между деталями. Также влияние оказывает негерметичность устройства, собранного своими руками.

Соблюдение правильности создания лампы позволит использовать устройство по назначению в течение долгих лет.

Установка фитолампы

Чтобы растение получало оптимальное количество света, нужно верно поставить лампу. Растениеводы вывели ряд советов, которые помогут установить светильник наилучшим образом.

Лампу, сделанную своими руками, можно ставить прямо над рассадой. Она не нагревает окружающую среду, поэтому можно не отступать 10 см.

Молодые саженцы любят рассеянный свет. Чтобы его создать, на стену рядом с рассадой вешают белую простыню. Также можно покупать светильники с патроном, который направлен в сторону. Тогда свет будет падать и сверху, и под углом.

Прибор, который подвешивается, можно крепить на цепочках и проволочных петлях. Лампу, которая устанавливается, можно закрепить на самодельных деревянных опорах.

Время подсветки зависит от времени года, вида культур, температуры в оранжерее или теплице и других показателей.

Как сделать светодиодную фитолампу в домашних условиях

Особенности светодиодной подсветки

Работа фитолампы
Светодиодные источники света постепенно вытесняют классические лампы. Светодиоды применяются во многих сферах, и цветоводство является одной из них. Специалисты любят такие приборы за их положительные качества, результативность и практичность.

Как влияют разные спектры на цветы

Влияние разных спектров излучения на развитие растений
Проводится множество экспериментов, связанных с влиянием искусственного света на рост растений. Ученые пришли к следующим выводам:

Синий цвет вызывает рост корней и помогает появлению сильных ростков.
Красный цвет помогает росту семян и образованию цветов.
Желтый также выполняет свои задачи, но уже на внутреннем уровне, отследить влияние глазом невозможно. Внешне он просто отражается от листьев.

Отличие фитолампы от лампы дневного света заключается в возможности настраивать разные оттенки для каждой фазы развития. Оптимальное соотношение красного и синего фито светодиодов 3:1 и 2:1.

Что нужно для создания фитолампы из светодиодной ленты

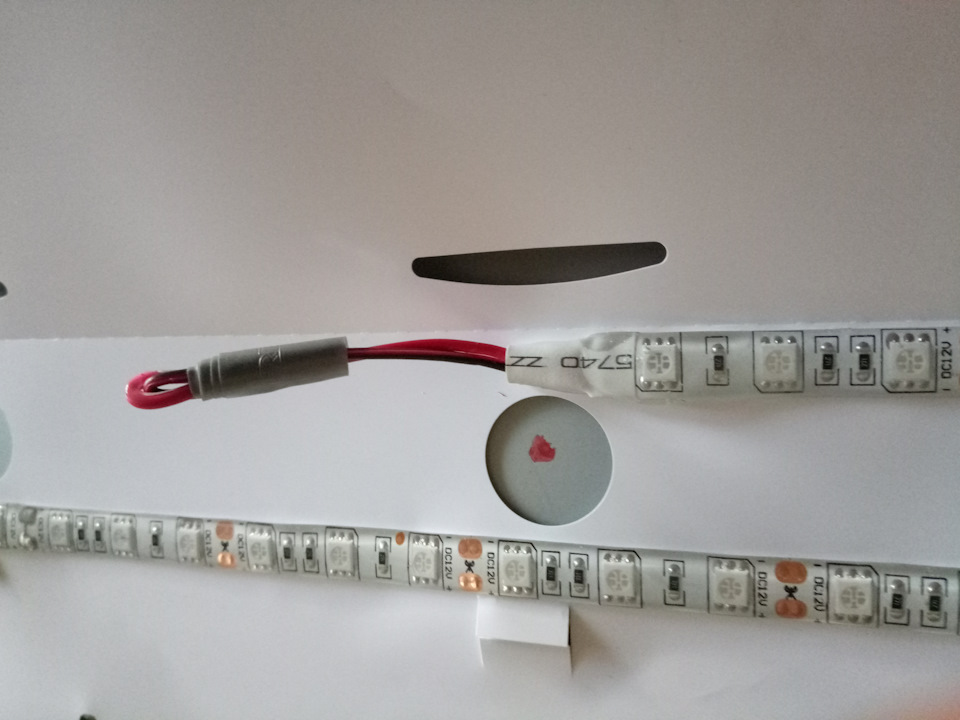

Светодиодная лента для растений SMD5050
В магазине светодиодная фитолампа продается по цене от 2 тысяч до 15 тысяч рублей. С целью экономии любой человек можно самостоятельно создать светильник из фито светодиодной ленты. Собранное устройство может быть любого размера и формы. Схема сборки несложная, разобраться может даже новичок.

Для создания фитолампы своими руками потребуются:

красная и синяя светодиодные ленты;
фанера или алюминий для создания корпуса — лучше брать алюминий, чтобы он дополнительно отводил тепло;
драйвер;
провод;
вилка;
инструменты.

Профиль охлаждения
При конструировании фитоламп возникает проблема теплоотвода. Неэффективный отвод тепла приводит к тому, что светодиодный кристалл деформируется и разрушается, а этот процесс является необратимым. Лампа будет слабо светить и вскоре перегорит.

Охлаждение диодов бывает двух видов:

Активное. Используются специальные кулеры для продува диодов. Ресурс системы в данном случае снижается и возрастает риск поломки. При этом размеры радиатора будут меньше.
Пассивное. Используются теплоотводящие подложки. Обычно это алюминий или медь.

Второй вариант используется чаще, так как он требует меньше финансовых вложений.

Правильные ответы:

б) обязательные цвета для помещения в лампу – синий и красный.
а) Рост клеток будет ускоряться под воздействием синего света, но не стоит допускать перенасыщения, поскольку тогда растение остановит свой рост в длину.
б) Со всей интересующей информацией можно ознакомиться на ленте, где производитель набирает нужные сведения для использования.
а) Чтобы надежно обеспечить фиксацию лампы, придется приобрести хороший клей и соединить диоды с нужной поверхностью при помощи него. Стандартный слой клея не сможет обеспечить хорошего закрепления на приборе и работу придется переделывать, когда лента отклеится.

Чтобы создать правильное освещение для своих домашних растений, нужно собрать специальную светодиодную фитолампу.

Определение: фитолампа – специальный осветительный прибор, способствующий росту растений. Применяют при отсутствии естественного освещения.

В продаже есть громадное количество дорогих приборов для освещения цветка. Поэтому фитосветильник для для освещения растений лучше попробовать собрать самостоятельно. Потребуется только правильно рассчитать количество лампочек, изучить несколько технологий верной сборки.

Сборка светильника

Детализация конструкции фитолампы для домашнего использования
Когда все необходимые элементы приобретены, можно начинать собирать фитолампу своими руками из светодиодов. Алгоритм работы:

Очистка и обезжиривание основы.
Установка системы охлаждения.
Отрезание необходимой длины ленты. Важно разрезать плату по отмеченным местам, чтобы не повредить токопроводящие дорожки.
Приклеивание ленты на заранее намеченное место. Так как светодиодная лента имеет клеевую основу, дополнительно использовать крепежные средства не требуется.
Подключение частей для электропитания.
Спаивание всех необходимых деталей.
Разметка и проделывание отверстий в корпусе для подвешивания.
Проверка на работоспособность.

Перед тем как вешать фитосветильник, сделанный своими руками, нужно заранее решить, где нужно поставить отражатели света. Это связано с негативным влиянием красного и синего цветов на глаза. Отражатель уменьшает вред благодаря рассеиванию света.

Выбор светодиодов

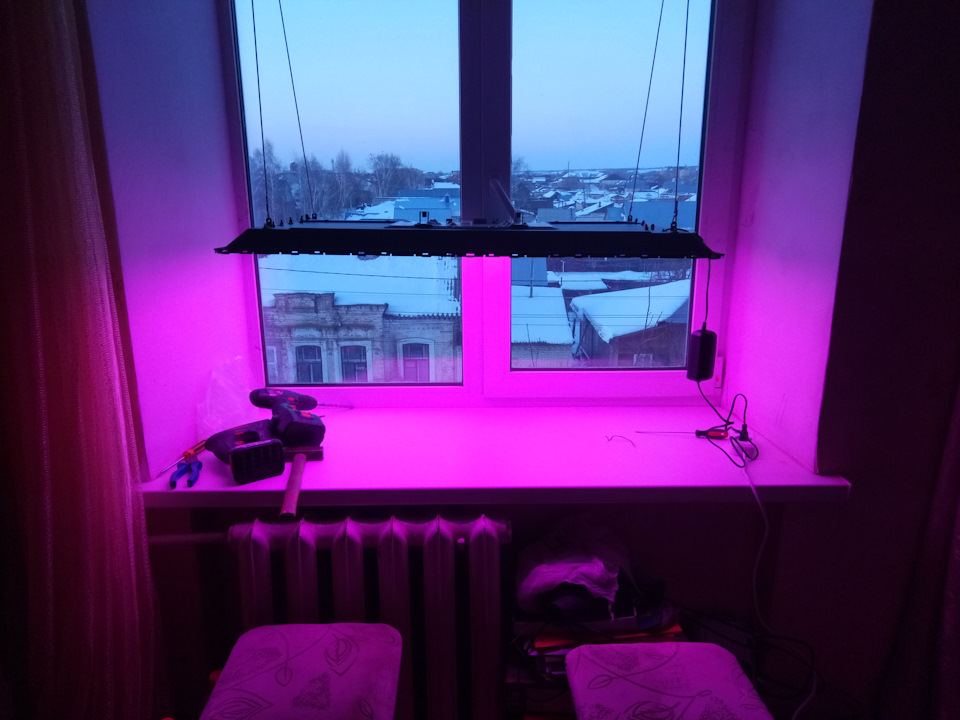

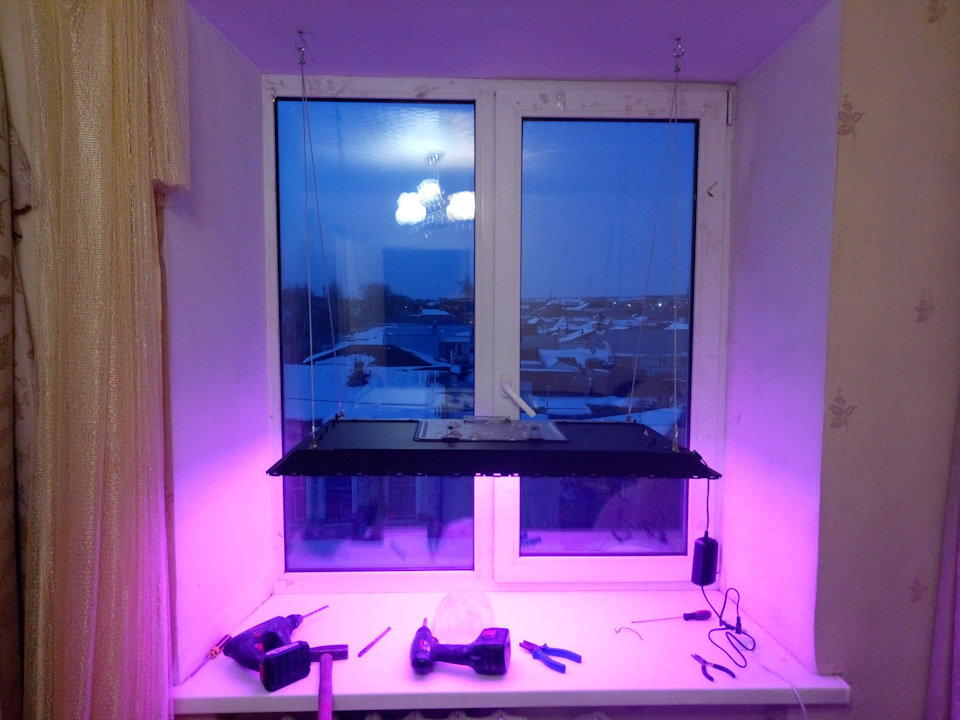

Установка фитосветильника
Чтобы получить необходимый эффект, следует верно выбрать светодиоды. Рекомендации:

Для правильного расчета числа ламп нужно учитывать размеры помещения и высоту установки.
Нужно соблюдать требования для выращивания того или иного сорта растений. В каждый период развития им нужно различное количество света.
Диоды должны быть качественными и иметь хорошую систему теплоотвода. Это гарантирует долговечность работы фитолампы светодиодной своими руками.

Каждому растению требуется свой уровень света:

Растения, которые любят тень, требуют 1000 люкс.
Рассада, любящая свет, должна получать 2000 люкс.
Цветущие виды требуют 3000 люкс.
Цветы, прорастающие в солнечных лучах, получают более 4500 люкс.

Купить или сделать самому?

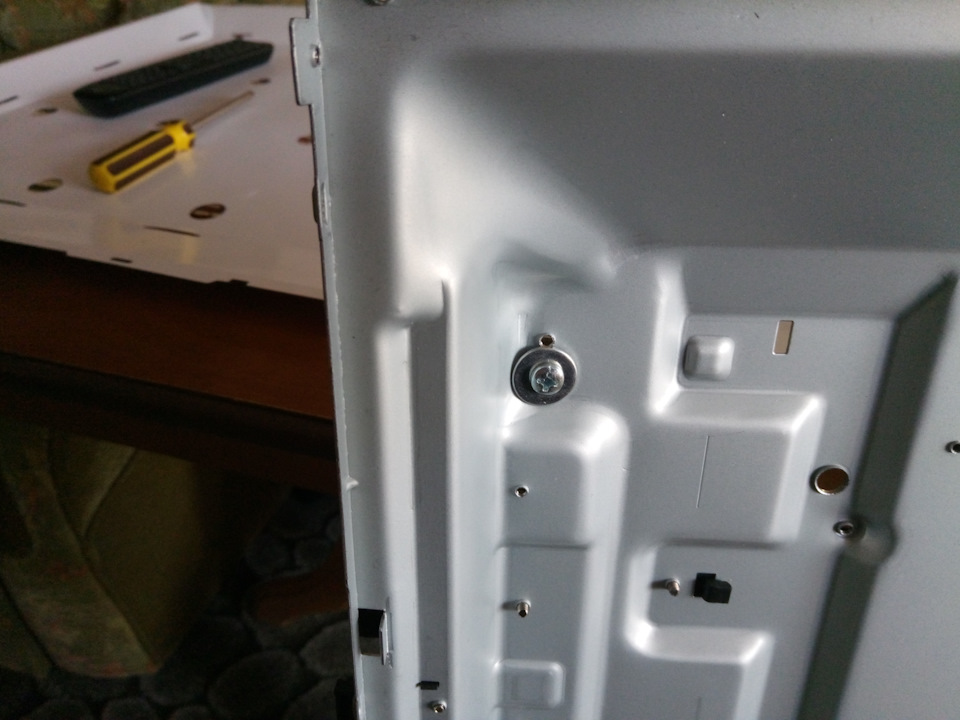

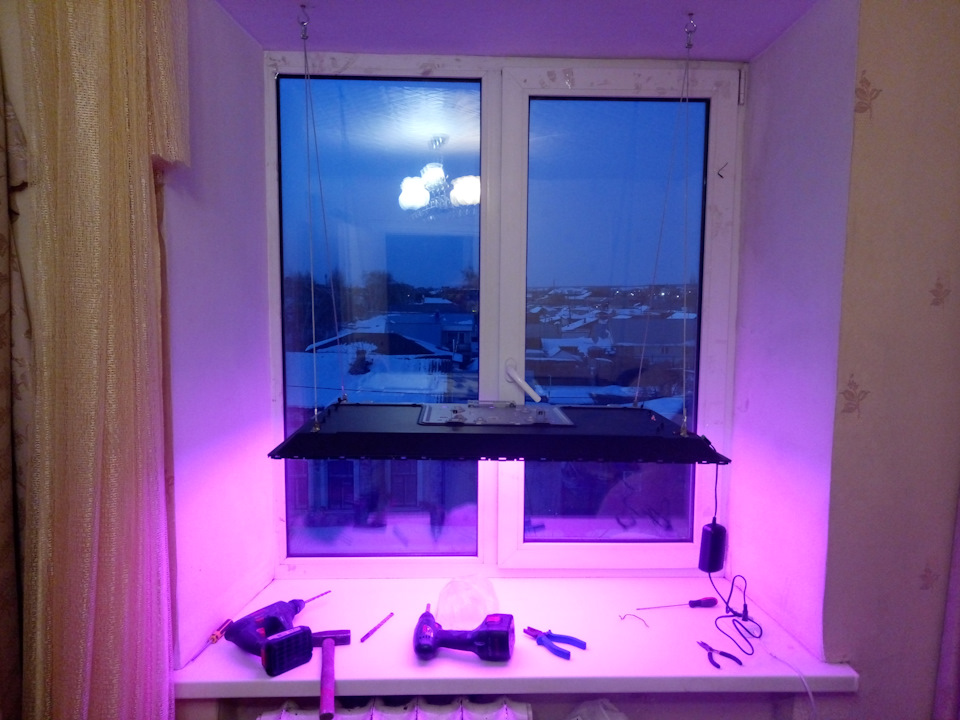

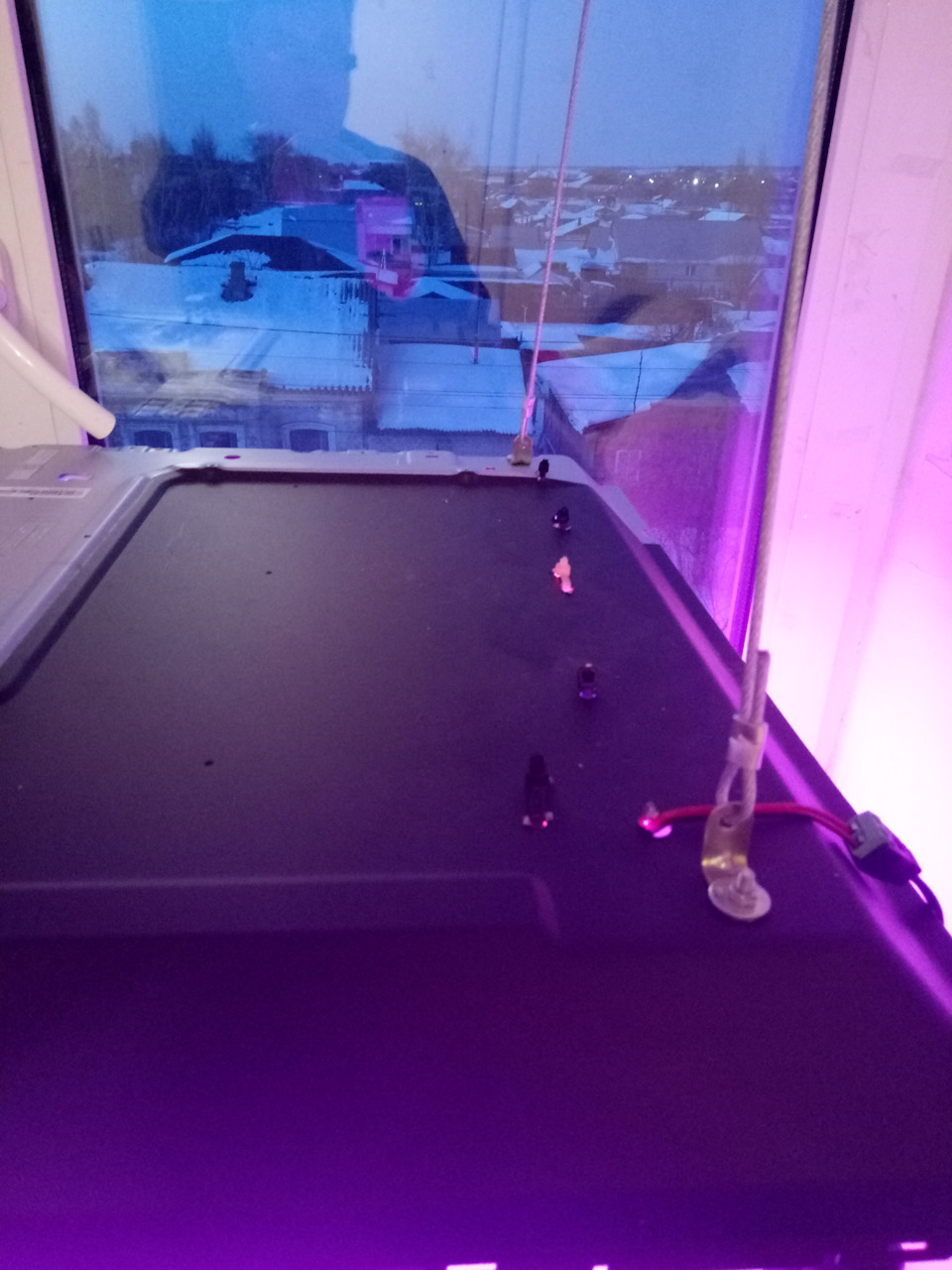

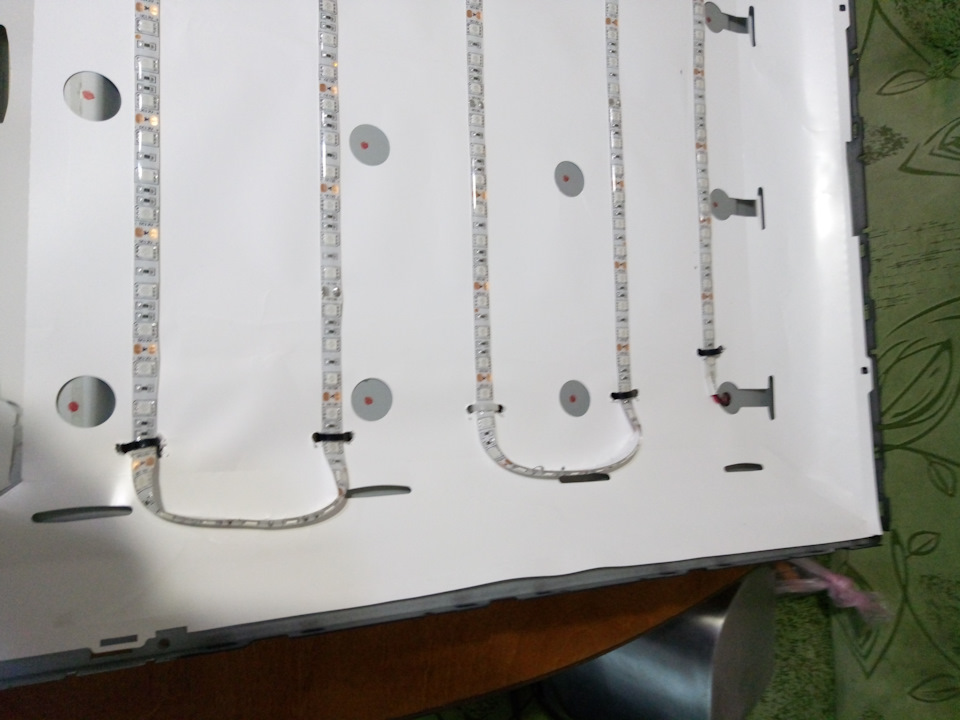

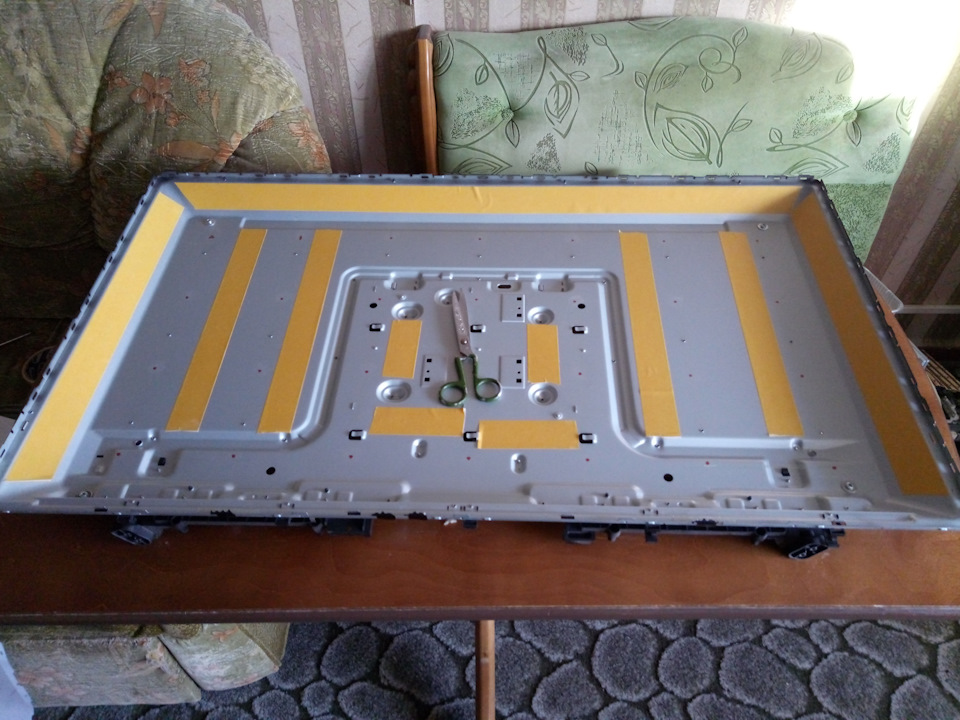

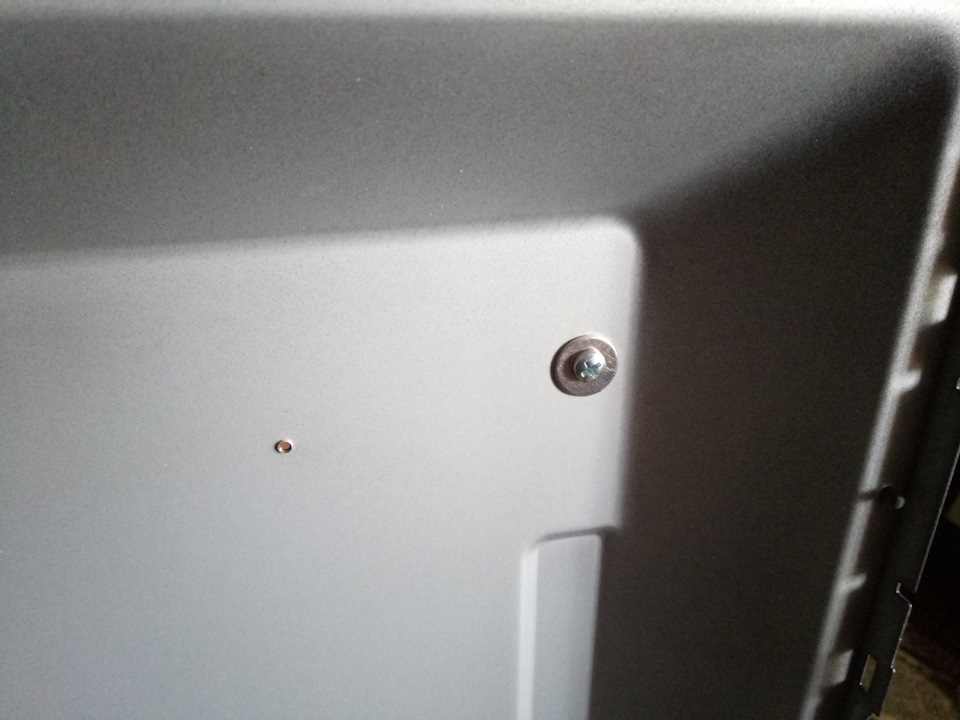

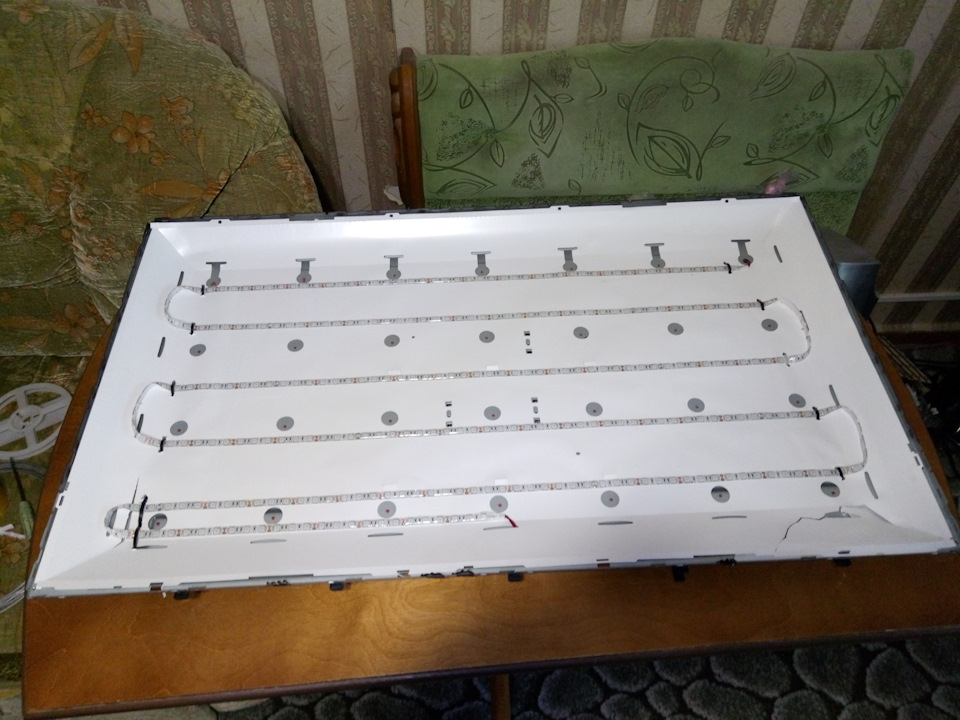

Что в итоге получилось по расходам? В 1400 рублей вошли светодиоды, драйвер и доставка почтой России. Алюминиевый порожек 0,9 – 160 рублей, суперклей – 20 руб., термопаста – была своя, 1,5 метровый шнур с вилкой – 70 руб. Итого – 1650 рублей.

Как видите, намного дешевле, чем покупные фитолампы.

И еще один маленький совет. Если вы хотите автоматизировать процесс досвечивания рассады, то рекомендую потратиться и прикупить еще электронный программируемый таймер.

Это позволит вам контролировать продолжительность работы фитосветильника и задавать интервалы между его включениями. У меня, например, лампа работает с 5 утра до 12 дня и с 16 до 21 часа, а 4 часа днем «светодиодное солнышко» отдыхает.

На следующий год планирую сделать специальный короб для выращивания рассады и оклеить его изнутри фольгированным материалом, чтобы ловить весь свет, такой бесценный и очень нужный для наших любимых растений.

В любом случае, какой бы вариант вы не использовали – с помощью обычных люминесцентных светильников или с помощью фитоламп – это намного лучше, чем не использовать досвечивание рассады вообще.

P.S. Сейчас фитолампу из данного урока сменил на обычную самодельную, с белым спектром свечения. В ней также используется 13 светодиодов, драйвер и алюминиевый профильный уголок 20×20 длиной чуть меньше ширины окна.

На этом все. Спасибо всем за внимание. Если остались вопросы – спрашивайте.

C уважением, Антон Лапшин.

Если вам понравился урок или статья, то пожалуйста поддержите меня нажав на социальные кнопочки ниже. Тем самым вы поделитесь информацией о блоге GimpArt.Org со своими друзьями в социальных сетях. Спасибо!

Автор блога GimpArt.Org — Антон Лапшин

За 10 лет обучил работе в фоторедакторе Gimp более 12000 пользователей, мои видео-уроки и мастер-классы на одноименном YouTube канале посмотрели более 1 400 000 раз.

Расчет драйверов и выбор основы

Линейный светодиодный драйвер
Блок питания является обязательной частью лампы. Он выравнивает напряжение на выходе и подает на светодиоды оптимальное питание.

Читайте также: Что особенного в конструкции двухслойной поликарбонатной теплицы с каркасом из ПВХ-профиля?

Рекомендации, которые помогут при установке и подключении:

Лучший вариант драйверов – на 50 Вт. Более мощные устройства будут греться и стоят дороже. По силе тока оптимальный выбор источника на 600 мА.
Во время расчетов драйвера следует учитывать реальную, а не максимальную мощность светодиодов. Рассчитывается она как ток используемого источника, умноженный на падение напряжения.

Выбору драйвера нужно уделить особое внимание. Без этого элемента невозможна нормальная работа фитолампы.
В качестве поверхности лампы может использоваться любой материал. Часто фитолампы делают из фанеры, доски, но в этом случае обязательно нужно продумать охлаждающую систему. Лучше брать алюминий – тогда тепло будет отводиться от поверхности и прибор прослужит дольше.

Купить алюминиевую декоративную накладку можно в любом строительном магазине. Для крепления в углах основы проделываются отверстия, за которые можно повесить конструкцию.

С теорией разобрались, начинаем сборку светодиодной фитолампы своими руками для рассады.

Светодиоды крепим к профилю из алюминия на термоклей или используем термопасту (иногда удобно если у вас светодиоды установлены на специальные платки для крепления типа «Star», но такой вариант дороже да и нам ни к чему).

В норме профиль должен нагреваться градусов до 35-40 по Цельсию.

Если посмотреть на светодиод со стороны крепления на радиатор, то мы видим металлический кружек – теплопровод, а вокруг него на миллиметр вокруг выступает корпус светодиода. Я делал так, на сам кружек — теплопровод наносил термопасту, а на выступающую часть суперклей и устанавливал светодиоды на алюминиевый профиль — радиатор с шагом 5 см.

Температура профиля после 12 часов работы лампы не превышает 35 градусов Цельсия. По происхождению мой радиатор — это порожек для стыка в области дверного проема напольного покрытия.

Сам профиль целиком чем-то покрыт не проводящим ток.

Соединяем светодиоды отрезками медной проволоки.

Почти готовый драйвер, осталось припаять электролитический конденсатор и токозадающий резистор (резисторы в параллель). На транзистор ставим радиатор.

Проверяем ток и делаем подстройку при необходимости. Рекомендую вначале подать напряжение на драйвер не более 60 вольт от лабораторного источника. Используйте предохранители. Только когда убедитесь, что все нормально подключайте 220.

Проверка светодиодов тестером

Проверка светодиода мультиметром
Определить работоспособность светодиодов для фитоламп можно с помощью тестера. Алгоритм проверки следующий:

Установка тестера в положение «проверка на обрыв».
Коснуться щупом выводов. Красный ставится на анод, черный – на катод.
При проверке должны загореться диоды. Неисправные светить не будут.
При изменении полярности на экране должна оставаться единица.

Распространенные ошибки

Светодиодная лента низкого качества не даст нужного эффекта
При создании фитолампы чаще всего встречаются следующие ошибки:

Покупка дешевых компонентов. Светодиодная фитолента низкого качества не даст нужного влияния растениям, а неверно выбранный драйвер приведет к плохому выравниванию напряжения и быстрой поломке лампы. Весь комплект элементов для сборки должен быть оптимального качества. Для этого брать товары лучше в специализированном магазине.
Неправильный расчет системы охлаждения. При плохом отводе тепла сокращается время эксплуатации фитолампы.
Плохой контакт между деталями. Также влияние оказывает негерметичность устройства, собранного своими руками.

Как сделать LED фитолампу для растений

Предлагаем вашему вниманию решение проблемы с освещением – инструкцию по сборке фитолампы. Светодиодная фитолампа для растений своими руками – это недорогое и эффективное решение в вопросе искусственного освещения.

Сейчас в продаже есть специальные светильники для цветов и рассады, стоят они очень дорого, и не каждый садовод — любитель может позволить себе купить их. Поэтому, собрать фитолампу с необходимыми характеристиками самостоятельно, станет отличным решением.

Рассчитаем необходимое количество ламп и рассмотрим три способа сборки с разной степенью сложности.

Расчёт необходимого количества фитоламп

Прежде чем приступать к сбору фитолампы, нужно рассчитать, какое освещение и цветовой спектр Вам необходимы. Фитолампа должна иметь спектр как минимум двух цветов: красный и синий. Длина волны красного должна составлять 660 нанометров, а синего 445 нанометров. Эти значения указаны в характеристике светодиодов.

Красный цвет нужен взрослому растению, готовому к цветению и плодоношению, небольшое количество красного цвета нужно и только начинающей проклевываться рассаде.

Синий цвет отвечает за рост клеток. Растения, у которых в избытке синий спектр освещения перестают расти в длину. Можно использовать сочетание синего и фиолетового.

Зеленый и желтый цвета приносят растению пользу, хоть и не являются обязательными.

Варьировать количество этих цветов в фитолампе нужно в зависимости от цели. Точно подсчитать количество светодиодов трудно из-за разной энергии квантов, однако существует грубое соотношение цветов. Если нужно общее воздействие света на растения, то берут соотношение: 4-6 красных на 1 синий цвет. Для стимулирования роста нужно меньше красных, всего 4 и 1 синий, либо обойтись одним синими. Для плодоношения необходимо брать соотношение больше чем 6:1, либо только красные светодиоды.

На картинке представлен график зависимости активности роста растения от длины волны спектра.

Чтобы рассчитать необходимое количество фитоламп, нужно воспользоваться формулой: Р=L*H*В*K/S

P –суммарная мощность освещения всех ламп, В
L – длина площади, которую надо осветить, м,
H – ширина площади, которую надо осветить, м,
B – потребность в свете для растения в люксах или взять минимальное значение 8000Лк.

Таким образом, зная мощность фитолампы (мощность указана как на светодиодах, так и на светодиодных лентах), замерив освещаемую площадь и зная потребность света для растения в люксах можно рассчитать сколько нужно ламп.

Как самому сделать фитолампу из светодиодной ленты

Наиболее простой способ сделать фитолампу своими руками – это использовать LED-ленту. В ее основе лежит гибкий материал из пластика со встроенными токопроводящими дорожками, а значит можно сделать лампу, которая будет повторять необходимые Вам контуры.

Необходимая мощность блока питания рассчитывается довольно просто. Для этого нужно узнать мощность потребления светодиодной ленты. Мощность ленты фиксирована: 4.8Вт/м, 7.2Вт/м и 14.4Вт/м. Смотрим значение на своей ленте и умножаем на метры. Таким образом, Вы легко рассчитаете мощность блока питания.

Что нам потребуется:

Светодиодные ленты на 12 вольт: 2 м с красными светодиодами и 30 см с синими. Фотолампа будет квадратного размера на полотне 20х20 см.
Жесткий лист ПВХ толщиной 2 мм, размер 20х20 см. Похож на пластик, можно купить в любом строительном магазине.
Коннектор питания для светодиодной ленты
Блок питания напряжением 12В и мощностью достаточной для запитывания нашей led ленты.

Существует два основных типа светодиодов: SMD 3028 и SMD 5050. Цифры 3028 и 5050 означают размер светодиода в миллиметрах, следовательно, они имеют размеры 3,0 на 2,8 мм и 5,0 на 5,0 мм соответственно.

Для примера возьмем ленту фиксированной длины — 2,6 метра, с потреблением — 4,8 В/м. Путем простых вычислений получаем необходимую мощность блока питания 12,5 В (длину светодиодной ленты в метрах умножаем на ее мощность: 2,6 м х 4,8 В/м = 12,48 В). Подбираем блок питания мощностью, не менее 13 Ватт (с запасом).

Для начала разрезаем ленты на отрезки по 20 см. Получается 10 красных лент и 3 синих. Размещаем их на листе ПВХ в следующем порядке: 3 красных, 1 синяя, 2 красных, 1 синяя, 2 красных, 1 синяя, 3 красных.

В качестве основы для фитолампы можно использовать не только лист ПВХ, но и, например, лист пластика, поликарбоната или метала.

Существуют светодиодные ленты с клеящим слоем и без. Лента с клеящим слоем — это не самый лучший вариант, потому что она может отклеиваться и придется постоянно ее подклеивать. Поэтому, независимо от того, какой тип ленты вы используете, основу led ленты будущей фитолампы обязательно приклейте на термостойкий клей.
Далее нужно спаять кусочки ленты проводами. Не забывайте соблюдать полярность! В конце подсоединяем разъем для подключения к блоку питания. Вот так должна выглядеть готовая конструкция:

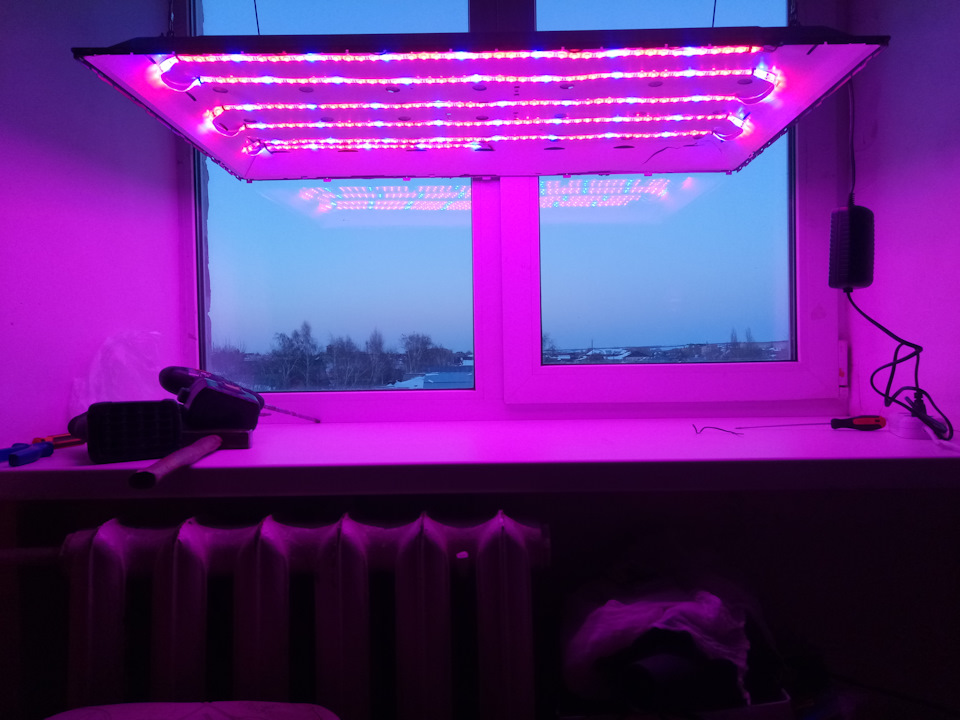

Готовая фитолампа из кусков ленты

Осталось только разместить фитолампу из светодиодной ленты над растениями, подсоединить блок питания и включить его в сеть.

В видео показан альтернативный способ сборки фитолампы из светодиодной ленты. Используется лента со светодиодами 5730. В качестве крепления ленты к основе – доске используется кабельный канал.

Светодиодная фитолампа из алюминиевого профиля и светодиодов

Рассмотрим третий способ сборки LED-освещения для растений. Отличие этой лампы от предыдущих в большей мощности.

Что нам потребуется:

Радиатор для ламп. Например, радиаторный ребристый профиль АВМ-002.1 размерами 30 х 72 х 500 мм
Светодиоды мощностью 350 мА. Красные3GR-R – 3 штуки, синие3GR-B – 9 штук.
Специальный готовый драйвер для светодиодов. Необходимо обратить внимание на то, что силу тока драйвера нужно выбирать в соответствии с силой тока светодиодов.
Термоклей.
Медная проволока.

Количество светодиодов того или иного цвета зависит от вашей цели. Чтобы взошла рассада нужно больше синего цвета и немного красного. Для взрослых растений нужно соответственно больше красного.

Сперва нужно прикрепить к профилю из алюминия светодиоды на термоклей. Расстояние между ними 5 сантиметров.

Припаиваем все светодиоды последовательно при помощи медной проволоки. Не забывайте соблюдать полярность.

Соединяем сеть светодиодов с драйвером как показано на схеме:

Лампа готова. Осталось закрепить ее над растениями. Используйте для этого крючки, либо любой другой подходящий крепежный материал.

Закрепите крючки в нужном месте, просверлите отверстия в металлическом профиле и повесьте лампу на стальном тросе.

Светильник для растений из светодиодов своими руками

Так же, как и в двух предыдущих вариантах искусственного освещения для рассады, тут тоже будут использоваться светодиоды. Однако этот светильник более мощный и подходит для освещения больших площадей, например, в теплице.

Что нам потребуется:

Светодиоды: красные светодиоды FRM-R1 — 5 шт., синие светодиоды FRM-B1 — 5 шт.
Алюминиевый радиатор.
Драйвер RLD
Радиатор
Провод электрический.
Паяльник.
Припой для паяния.
Флюс для пайки.
Токопроводящий скотч.
Клей теплопроводящий.

Перед началом работы рекомендуется проверить светодиоды с помощью мультиметра, чтобы исключить неработающие элементы.

Приклеиваем диоды на теплопроводящий клей. Цвета должны чередоваться. Для изоляции используем слой из токопроводящего скотча. После того как все светодиоды приклеены, нужно их спаять между собой с помощью провода.

Плюс одного элемента соединяется с минусом следующего.

Как только цепь спаяна, нужно подключить драйвер. Не забываем для начала рассчитать его мощность. Она равна сумме мощностей всех элементов цепи. Также необходимо поместить драйвер в пластиковый корпус, чтобы защитить его от влажности. Все провода изолируйте изолентой. Лампа готова, и вы можете ее повесить.

На видео показана готовая конструкция фитолампы и объяснён принцип ее сбора. Лампа состоит из 56 светодиодов: 41 красных, 9 синих, 6 имеют полный спектр, питание от 2х драйверов, дополнительно встроен вентилятор.

Подводя итоги

Из трех приведенных способов самый простой и недорогой – это лампа из светодиодной ленты. Ее сможет с легкостью собрать даже человек, никогда не имевший ничего общего с электроникой. Несомненным плюсом самодельных фитоламп является не только дешевизна по сравнению с готовыми светильниками, но и свобода в выборе его формы, количестве светодиодов и соотношении цветов. А это залог хорошего урожая или просто великолепных цветов у Вас на подоконнике.

Фитолампа своими руками из светодиодов или ленты светодиодной, топ 3 лучших производителей.

3 способа изготовления фитолампы для домашних растений своими руками. Описания правильного подбора оборудования и цвета ламп, небольшой тест. 5 ошибок подключения ленты и 5 популярных вопросов.

Чтобы понять, обладаете ли вы достаточной информацией о фитолампе, ее предназначении и правильности сборки, следует пройти небольшой тест:

Сколько основных цветов ламп включают в лампу?

а) Три цвета – зеленый, красный и синий.

б) Два – синий и красный.

Зачем растениям необходим синий свет фитолампы и чем грозит его переизбыток?

а) Синий свет способствует ускорению роста клеток растений, но при перенасыщении растения перестанут расти в длину.

б) Благоприятно сказывается на плодоношении, но слишком большое количество отрицательно скажется на вкусовых качествах плодов.

Как узнать мощность потребления светодиодной ленты?

а) Зайти на официальный сайт компании производителя, найти соответствующий раздел и изучить таблицы с данными.

б) Вся информация наносится прямо на ленту и нужно просто внимательно ее осмотреть.

в) На ленте набивается номер телефона, по которому можно позвонить и роботизированный автоответчик сообщит всю интересующую информацию.

Можно ли использовать светодиодную ленту, продающуюся сразу с липким концом для фиксации на поверхности?

Читайте также:

Шаг стропил: как правильно рассчитать

а) Не желательно, поскольку липкий слой не сможет надежно обеспечить фиксацию, а потому лучше самостоятельно использовать дополнительную фиксацию при помощи хорошего клея.

б) Можно. Производитель использует на своей продукции специальный состав, который может обеспечить наилучшую фиксацию ленты на любой поверхности. Никаких дополнительных мер принимать нет смысла..

Правильные ответы:

б) обязательные цвета для помещения в лампу – синий и красный.
а) Рост клеток будет ускоряться под воздействием синего света, но не стоит допускать перенасыщения, поскольку тогда растение остановит свой рост в длину.
б) Со всей интересующей информацией можно ознакомиться на ленте, где производитель набирает нужные сведения для использования.
а) Чтобы надежно обеспечить фиксацию лампы, придется приобрести хороший клей и соединить диоды с нужной поверхностью при помощи него. Стандартный слой клея не сможет обеспечить хорошего закрепления на приборе и работу придется переделывать, когда лента отклеится.

Определение: фитолампа – специальный осветительный прибор, способствующий росту растений. Применяют при отсутствии естественного освещения.

1 верная формула для расчета количества фитоламп для досвечивания рассады своими руками

Посмотрите на картинке график, отображающий рост под влиянием разного спектра:

График роста от светового спектра

Именно поэтому перед началом сборки подходящей фитолампы, надо подобрать верный спектр.

Важно! Лампа обязательно должна распространять несколько цветов: синий и красный. Это только необходимый минимум. Длина волны красного света — 660 нанометров, а синего — 445.

Красный используют для цветков, что уже скоро начнут цвести. Его нужно обеспечить тем растениям, что начинают вырастать из рассады. Синий свет способствует росту клеток. Растения, перенасыщенные им, в длину больше не вырастут. Поэтому желательно применять смесь фиолетового и синего.

Жёлтый и зелёный свет необязательные, но определенную пользу всё равно могут принести растениям. Варьировать количество таких цветов необходимо, отталкиваясь от своей цели. Довольно сложно посчитать правильное количество светодиодов, поскольку имеется разнообразная энергия квантов, но можно подобрать соотношение цветов в грубом варианте.

Если нужно обеспечить общее воздействие световых лучей на цветок, тогда следует выбрать следующие соотношения: четыре или шесть красных, и один синий. Чтобы обеспечить стимуляцию роста, красных нужно поубавить — достаточно только четырех, а также можно добавить один синий цвет, либо просто обойтись только синим. Чтобы растения лучше плодоносили, соотношение лучше увеличить: шесть к одному, или только красный цвет. Для расчёта нужного количества ламп, используют формулу: P=L×H×B×K/S.

Расшифровка букв:

P — мощность света всех собранных ламп, В.
L — длина площади, которую нужно осветить при помощи ламп, M.
H — ширина освещаемой площади, М.
B — потребность в освещении. Используют минимальное значение в 8000Лк.

Если узнать мощность фитолампы, указываемую на ленте, измерить легко всю площадь освещения. А узнав потребность в освещении рассчитывается количество ламп.

Самостоятельное изготовление 1-ой фитолампы из ленты

Наиболее дешевый вариант самодельной фитолампы — из светодиодной ленты. Лампа делается из пластика со встроенной токопроводящей дорожкой.

Гибкость конструкционного материала позволяет создавать нужные контуры лампы. Чтобы подобрать нужную мощность блока, узнаем мощность потребления ленты. Это значение фиксировано: 4.8 Вт на метр, 7,2, 14,4.

Эти значения наносятся на каждую ленту. После нужно умножить значение на метры.

Потребуется:

Лента светодиодов (12 вольт). Нужно подобрать 2 метра красных и 30 см синих. Фитолампа в результате получится квадратного размера 20 на 20 см.

ПВХ, имеющий толщину в 2 мм, и размер 20 на 20 см. Приобрести материал можно в строймагазине. Он очень похож на обычный пластик.

Коннектор питания, который будет подсоединяться к ленте.

Блок питания на 12 вольт, с нужной мощностью, чтобы запитать ленты.

Светодиоды выпускаются 2 основных типов: SMD 5050, а также SMD 3028. Цифры обозначают размер в миллиметрах.

К примеру, можно взять стандартную длину в 2,6 метра — потребление составляет 4,8 ватт на метр. Используя вычисление, можно получить мощность блока, которое составляет 12,5 В. Длина светодиодной ленты в метрах умножается на мощность. То есть, 2,6 умножить на 4,8 и получается 12,48. В таком случае блок необходимо подбирать с мощностью, не меньше 13 Ватт. Такое число берется, чтобы был небольшой запас.

Перед началом сборки, ленту нужно отрезать на кусочки равные 20 см. В результате можно получить 10 лент красного света, и 3 синего. Хорошо закрепляем их на ПВХ в определённом порядке: три красных, одна синяя, две красных, одна синяя, две красных, одна синяя, три красных.

В том случае, если не получилось найти лист из ПВХ, тогда можно использовать обычный пластик, металл или поликарбонат — что найдется в магазине.

Ленты выпускаются с клеящим слоем, а также без него. Первый вариант применять нежелательно, поскольку светодиод зафиксируется довольно непрочно и придётся переделывать всю работу. Именно поэтому для качественной фиксации нужно использовать термоклей, которым обрабатывается вся лента.

После этого кусочки ленты спаиваются тонкими проводками. Теперь подключаем блок питания.

Так собирается фитолампа для растений своими руками. Видео могут помочь собрать конструкцию, если это необходимо – найти их просто.

2 вариант

Это также хороший вариант изготовления LED оборудования. Такой вариант будет отличаться большей мощностью. Для изготовления нужно найти:

Радиатор для ламп. Если имеется радиаторный ребристый профиль ABM-002.1, то он идеально подойдет. Его размеры должны составлять 30 на 72 на 500 мм.

Светодиоды лучше всего использовать с мощностью в 350 миллиампер. Три штуки красных (3GR-R), 9 синих (3GR-B).

Готовый драйвер, подключаемый к светодиодам. Сила тока устройство должна соответствовать светодиодам.

Термический клей.

Проволока из меди.

Важно! Для увеличения рассады применяйте побольше синего оттенка диода, и мало красного. Для взрослых цветков применять лучше только красные, или с небольшим добавлением синего.

Светодиоды крепятся к профилю при помощи термоклея. Расстояние должно составлять примерно 5 см. Светодиоды припаиваются последовательно с использованием проволоки из меди. Нельзя забывать про полярность.

Лампа готова к использованию. Чтобы прикрепить ее применяют крючки.

3 вариант конструкции

Получившая лама будет более мощной.

Необходимые материалы:

5 штук красных светодиодов FRM-R1, 5 штук синих FRM-B1.

Радиатор из алюминия.

Драйвер RLD.

Электрический провод.

Радиатор.

Припой и паяльник.

Флюс.

Скотч, который проводит ток.

Теплопроводящий клей.

Перед тем как приступать к работе, все светодиоды желательно проверить на исправность при помощи мультиметра. Если найдутся нерабочие, то их просто придётся выкинуть или заменить в магазине на исправные. Диоды приклеиваются при помощи теплопроводящего клея.

Цвета чередуем. Чтобы произвести изоляцию, надо применить скотч. После приклейки, диоды хорошо паяются при помощи выбранного проводка.

Цепь полностью готова. К ней подсоединяется драйвер, но для начала рассчитывается мощность. Она будет равняться сумме мощности деталей конструкции.

Драйвер помещается в корпус из пластика — для защиты от воды. Проводки изолируются при помощи скотча.

Светодиодная фитолампа из ленты своими руками с резистором готова.

Самый простой вариант и наиболее дешёвый, — это со светодиодной лентой. Собрать ее может абсолютно любой человек, даже который раньше не сталкивался с электротехнической задачей.

К положительным свойствам самодельной фитолампы относят не только дешевизну, но и свободу выбора нужной формы, а также подбор необходимых цветов и количество светодиодов.

После обработки лампой, можно добиться хорошего цветения.

Требования по установке оборудования на примере духового шкафа:

Требования

5 возможных схем подключения

Еще важно знать 3 нюанса об освещении

Лампочки накаливания брать нельзя для установки, пусть они даже будут разных цветов – световой спектр у них недостаточный.
Светодиоды обладают нужным спектром, и не перегреваются, а значит, листва не обожжется.
Узкий диапазон света обеспечивает большую эффективность LED лампы.

Топ 3 лучших производителей

В магазинах имеется большой выбор светодиодных лент. И чтобы выбрать самый качественный товар, желательно покупать ленты проверенных производителей:

GAUSS.
Elektrostandart.
MAXUS.

Фитолампа своими руками.Готовый фитоспектор.

Как избежать 5 ошибки при подключении ленты.

Нельзя забывать про полярность. Лента – полупроводниковый прибор, а потому полярность нужно соблюдать верно. Но в случае ошибки ничего не произойдет – она просто не заработает и можно попробовать все сначала.
При осуществлении резки нужно найти на ленте специальные места для среза. Отрезать в любом месте нельзя.
С внутренней стороны ленты может находиться заводская спайка. Если на устройство будет лепиться скотч, то стоит быть аккуратным с его отклеиванием, поскольку пайку можно легко оторвать.
Нельзя подключать дополнительную ленту к блоку питания, что был рассчитан только на первые ленты. В итоге оборудование выйдет из строя.
Не следует для пайки использовать флюс с кислотой. Он останется на проводе и разъест его со временем.

Ответы на 5 часто задаваемых вопросов.

Лента загорится при неправильном подключении? – Нет, просто не включится.
Что такое мультибельная лента? – Меняющая световую температуру.
Какие ленты лучше брать для создания сложной конструкции? – Фигурные с гибкими сегментами.
Цветки не перегреются под светом? – Нет, ленты не нагревают растения.
Нужно дополнительно подключать белый свет? — Нет, он не пригодится.

Сборка фитолампы или светодиодной лампы для растений своими руками не самая сложная задача для цветовода.

Можно изучить дополнительные материалы по изготовлению фитолампы из светодиодной ленты своими руками. Видео инструкции, к примеру, найти несложно.

Как сделать фитолампу своими руками?

Нормальная жизнедеятельность растительных организмов требует не просто освещения, а света в определенном спектре. Конструкция осветительных приборов может меняться, так как для разных частей растения необходима разная длина и оттенок света. Практически бесполезны для комнатной флоры светильники с лампами накаливания. Не влияют желто-зеленые оттенки, источаемые ими, для развития растительности. Еще один минус – перегрев и ожоги. Идеально подходящие оттенки источника света – фиолетовый, синий, красный. Они объединены в так называемых фитолампах.

Особенности конструкции

В зависимости от финансовых возможностей фитолампа приобретается в специализированные магазинах либо изготавливается своими руками. Она прекрасно справляются со стимуляцией роста, цветения и созревания плодов комнатных растений, а также растущих культур в теплично-парниковых помещениях.

Прежде всего необходимо разобраться в понятии спектра света, тогда проще будет сориентироваться в том, какая лампа подойдет для решения необходимых задач.

Солнце дает спектр света, который не прерывается. Фитоприборы оснащены LED или люминесцентными лампами, меняющими спектры освещения. Вот как на флору влияют различные оттенки света:

синий и фиолетовый прекрасно укрепляют корни, стимулируют завязь цветка;
оранжевый способствует ускоренному росту и созреванию;
красный – позволяет быстро проращиваться семенам, благотворно влияет на цветение.

Кроме того, ультрафиолет в ограниченных количествах не позволяет растению слишком разрастаться, но его действие должно контролироваться, так как превышение доз обожжет зелень.

Отличительные черты ламп связаны как раз с цветовым разнообразием светодиодов. Они могут совмещать несколько оттенков либо быть с одноцветными, двухцветными, УФ или белыми светодиодами. Многие модели оснащены регуляторами мощности, оттенков, яркости, дают возможность совмещать два и больше оттенка одновременно.

Среди достоинств можно выделить:

доступность – купить материалы для изготовления, а также готовый набор можно в любом специализированном магазине;
возможность создания самостоятельно такого прибора позволяет отлично сэкономить;
низкая энергозатратность — почти в 10 раз меньше, чем от обычных ламп;
не являются источниками повышенной опасности в плане пожаров;
влагостойкие — можно не бояться забрызгать при поливе;
небольшое пространство для нагрева, при этом достаточная площадь освещения;
можно устанавливать в разных вариациях высоты и расстояния от растительности;
длительный срок службы;
в составе нет никаких ядовитых веществ, то есть абсолютно безвредны для человека и других живых существ;
при правильной установке не раздражают глаза.

Необходимый инструментарий

Изготовление фитолампы своими руками имеет смысл, если вы планируете применять ее не в промышленных масштабах. Приобретать фитосветильник для комнатных растений не всегда целесообразно. Тем более что изготовление не требует очень серьезных профессиональных навыков.

Какие материалы потребуются:

светодиоды, LED-ленты;
основание или стойка для установки;
драйвер УФ прибора или блок питания;
провода для соединения медно-гибкого типа;
отражатель;
термоклей и паста;
вилка, шнур.

Для изготовления качественной лампы используются разные источники.

Специальные светодиоды, которые имеют разные спектры излучения и мощности. Их проще всего устанавливать самостоятельно.
Можно применять как яркие, так и маломощные диоды, но последних потребуется гораздо больше. Это скажется на трудоемкости работы.
Ленты светодиодного типа красного и синего оттенков, длинноволновые – 630 нм, средневолновые – до 465 нм.
Лента, оснащенная RGB-контроллером. Это самый упрощенный вариант, который не отличается достаточной мощностью.

Необходимо рассчитать количество света, уровень которого разнится в зависимости от сезона, наличия окон и их расположения в помещении. Достаточная мощность фитоламп в среднем ориентируется на следующие показатели:

для подоконника – около 40 Вт на кв. м;
при единственном источнике освещения – примерно 80 Вт на кв. м;
в закрытых гроубоксах – 150 Вт на кв. м.

Во всех ситуациях расположение ламп должно быть равномерным и равноудаленным над растительностью. Оптимальное расстояние от 25 до 40 см. Важно предусмотреть наличие возможности изменения оттенков и яркости на разных этапах развития растений. В упрощенном варианте – выставить среднее значение и установить блок питания, который регулирует силу в зависимости от вида светодиода.

Но регулировка даст больше возможности для контроля, а значит, воздействие на растение будет наиболее благоприятным. Эту функцию выполнит драйвер или блоки питания для каждого оттенка. Проверьте, соответствует ли напряжение выхода типу светодиодов. Что касается мощности, то блоки должны отличаться в пропорции 2 к 1 красного и синего спектров, а также оснащаться собственным выключателем.

Что касается основы, то в ее роли может выступать старый светильник, короб из пластмассы или капрона. Подойдут фанера, доска, алюминий, другие материалы. Главное, чтобы можно было расположить подсветку так, чтобы излучение не попадало в глаза, а основание не касалось батарей и других источников отопления. Кроме того, должна быть возможность регулировать высоту, а размер соотноситься с площадью растительности. Установка выполняется на кронштейнах, подвесках, тросах, держателях, подставках.

Пошаговое изготовление лампы

Предлагаем вам мастер-класс по изготовлению и установке объемного светодиодного фитосветильника и подсветки LED-лентой.

Сделать светильники при использовании следующей схемы действий довольно просто:

очищаем, обезжириваем основание, подставку;
распределяем двух- или одноцветные светодиоды, чередуя их согласно шаблонов 3 к 1 или 2 к 1 красных и синих соответственно;
проклеиваем спецклеем;
затем остается собрать все с помощью паяльника.

Как установить LED-ленту

Чтобы разные отрезки лент соединить, используют спайку или коннекторы специального вида. Сгибать ее не рекомендуется, так как это может повредить проведение тока. Крепится биколорная или соединенная из двух спектров лента на панель из алюминиевого материала. Предварительно поверхность чистится и обрабатывается обезжиривателем. Ленточки разрезаются без повреждения напайки, затем снимается пленка с клеящей поверхности, прижимается к основанию. Подсоединяем драйвер или блок питания, шнур с вилкой и выключатель для линейной конструкции.

Недостаток получившегося прибора только один – невозможность переключения отдельно спектра красного и синего оттенков. Он может быть использован и для аквариума.

Рекомендации по сборке и установке:

располагайте над рассадой, не делая отступа, так как теплоизлучения от прибора не происходит;
в качестве отражателя, рассеивающего свет, используйте фольгу или простыню белого цвета;
по возможности размещайте свет так, чтобы он падал не только прямо, но и под углом;
проверьте предварительно рабочее состояние светодиодов с помощью тестера или дополнительного резистора;
проверка ленты осуществляется при помощи подключения блока питания;
используйте паяльник с мощностью не более 25 Вт, иначе есть риск перегрева диодов;
не применяйте кислоту – это приводит к повреждению проводов и замыканиям.

Ошибки при установке и сборке

Среди самых распространенных промахов – приобретение дешевых светодиодов. К сожалению, эффективность некачественных диодов будет очень низкой. Если поддаться искушению купить дешевые диоды, то появляется вероятность того, что поток света и спектр излучения будут недостаточными. Безответственным производителям на руку то, что проверить без специальных приборов эти параметры просто невозможно Особенно следует быть внимательными, осуществляя покупки с китайских сайтов, где за высококачественные модели часто выдают подделки.

Некачественные элементы и сборка – также способны нивелировать все усилия. Обязательно проверьте, чтобы конструкция была надежно скреплена, а ее части – прочными. Не стоит выбирать материалы для корпуса, не дающие воздуху нормально циркулировать, и нестабильный источник питания, который не обеспечивает бесперебойную подачу тока к диодам. Не пытайтесь сэкономить, выбирая драйвер.

Как использовать?

Огромный плюс фитоламп в том, что их можно смело использовать не только в теплично-парниковых, но и домашних условиях, в квартире. Их можно установить на подоконнике, подобрать для стеллажей или полки. Применяют этот вид дополнительного освещения для выращивания совершенно разных культур от клубники до орхидей.

Читайте также:

В зависимости от этапа роста рассады требуется применение определенного спектра:

от засева до появления первых листочков следует выставлять синий и красный оттенок в пропорциях 1 к 2;
после пикирования следует выдерживать несколько дней перерыва, чтобы дать прижиться растению без стимуляции;
в оставшийся период до высадки подойдет схема применения 1 к 1 синего и красного.

Длительность работы освещения зависит во многом от погодных условий, наличия естественного света, сезона. Если солнечный свет не проникает в помещение или проникает в недостатке, придется пользоваться ими практически весь день. Иногда достаточно включения утром или вечером – для продления светового дня. Растениям цветочного и овощного видов требуется от 11 до 17 часов света.

Необходимо отслеживать состояние растительности, а оно способно и само подсказать, нет ли избытка освещения. Если листья поднялись, стремясь закрыться – пора заканчивать излучение света.

Покупать или делать самим?

В самой необходимости установки фитоламп в помещениях закрытого типа сомнений быть не может. Вопрос заключается лишь в том, приобретать ли ее в магазине или сделать своими руками. Основное достоинство самодельного прибора – низкая стоимость, тем более что светодиоды и ленты можно заказать за небольшую цену, а в качестве основания использовать подручные средства. Основной недостаток таких приборов – узкий спектр излучения, отсутствие ультрафиолетового свечения.

О том, как сделать фитолампу своими руками, смотрите в следующем видео.

Фитолампа за один вечер своими руками.

Дождался вчера светодиодную ленту из Китая. LED Фито Лампы для мотоциклов Лампы для роста растений SMD 5050 Светодиодные ленты свет DC12V красные, синие 3:1 4:1 5:1 для парниковых гидропоники растениеводства 5 м/лот.

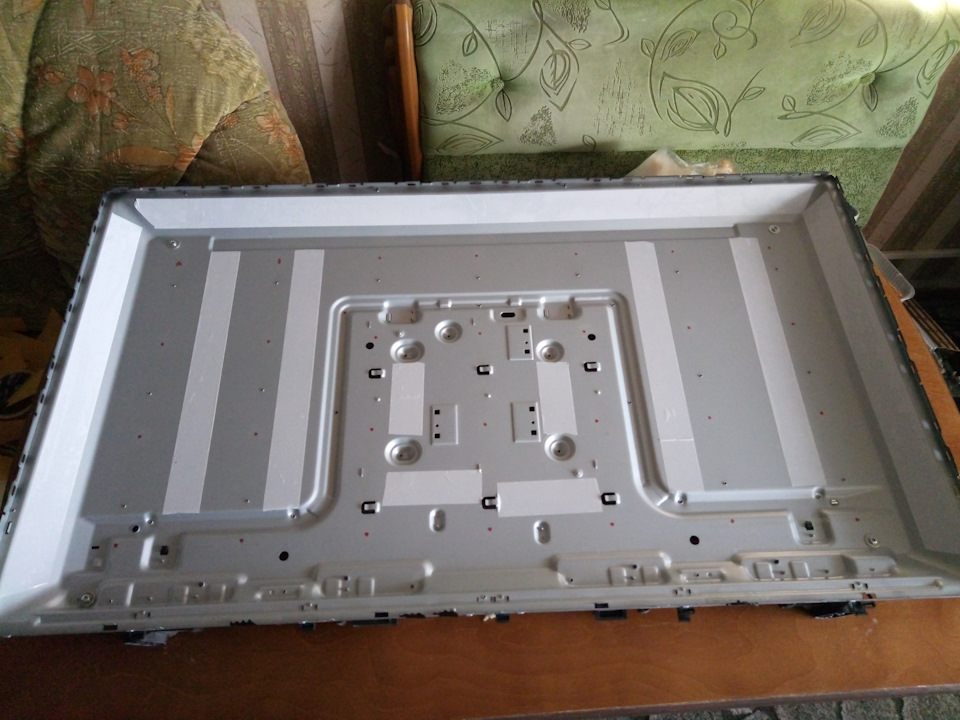

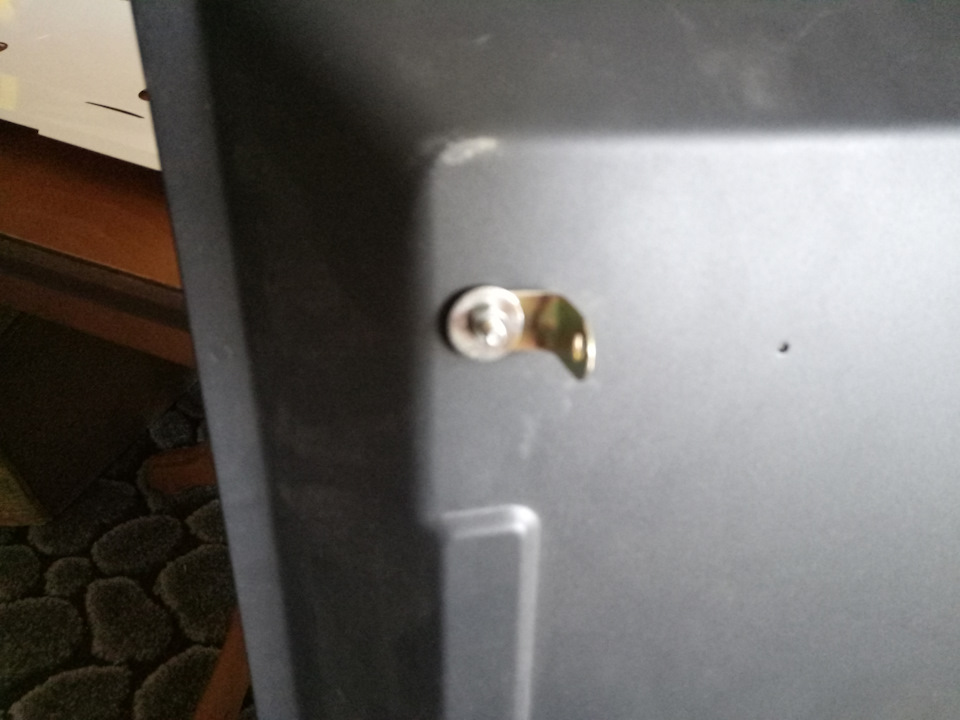

В ленте 5 метров. 5 красных и один синий по очереди. Думаю нужный спектр для рассады. Было найдено от ЖК телека корыто. Немного крепежа. Инструмент. Голова с руками на месте
Блок питания на 3 ампера греется. Припер 5 амперный — самый раз.

Комментарии 29

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Мне кажется все это развод, обычные красные и синие диоды, меня терзают смутные сомнения что это хоть как то влияет на рост растений, эффекта я думаю не больше чем от обычной лампы

Не самые обычные, а хотя бы SMD 5050. По мощности то, что нужно. Посмотри на фитолампы и их стоимость. Там те же светодиоды, только цена в 10 раз дороже. Изучи статьи и рекомендации. А если пользоваться старыми ДРЛ или может лампами накаливания, то и до каменного века недалеко

Да пишут все красиво, а вот на сколько это все эффективно, и если да, то сколько будет себестоимость после таких инвестиций? Принцип дачника качество за малые деньги.

Теплица 3*6 по оптовой цене и своими руками установленная обошлась около 25 т.р. Когда она окупится? Прожектора светодиодные с датчиками движения 8 шт. Сип по всему участку вместо алюминиевого голого провода. Антенны спутниковая и эфирная. Камеры наблюдения и регистратор (молнией убило 5 шт.). LTE оборудование (антенна, два роутера зюхель, модем шитый) с инетом от Yota, вай фай на всем участке, инет до 25 Мб. Около 10 легковых прицепов (на своем горбу), з камаза бута в дорогу, найм трактора разровнять его. Два камаза перегноя. Скважина забуренная, находится в бане. Список можно продолжать до бесконечности. Это не окупится никогда. Как-то так

Не у меня в теплицах ни вайфая, ни йоты нет, чернозем есть, говно коровье есть… они уже окупились. А ну полив еще забыл, а так все по простому, по колхозному…

Мужики, у меня уже несколько лет висят обычные светильники с люминисцентной лампой. Включаются на рассвете и выключаются задолго после заката.
Весь прикол, что растениям нужно удлинить световой день, а не ночью их подсвечивать разными длинами волн.
Пока на улице февраль и снег лежит, все пасмурно и мрачно (а в марте все еще также), естественного света не достаточно.
Проведите эксперимент, кто уже обладает чудофитолампой, на одном подоконнике растите под ней, а на другом под люминисцентной. Я думаю от второй эффекта будет больше, при условии, что в горшках одно и то же

Сейчас в разработке схема включения до рассвета и перед закатом через умную Вай Фай розетку. Второй контур будет через датчик света. Настрою на включение в пасмурную погоду. Конкурировать и спорить пока не о чем. Начало теста.

antimurzilka

Такие эксперименты уже проводили, если сильно надо могу найти результат, где-то в журналах попадалось. Суть в том, что растет примерно одинаково, растению нужна освещенность. Просто у светодиодных ламп световая отдача побольше и следовательно затраты на электроэнергию поменьше.
