Теплопроводность бетона (монолитного железобетона)

Что такое теплопроводность бетона, коэффициент теплопроводности монолитного железобетона

Теплопроводность бетона — одна из важных характеристик строительного материала наряду с прочностью, плотностью и морозостойкостью. Ее учитывают в теплотехническом расчете для определения минимальной толщины наружных стен. Ограждающие конструкции в первую очередь защищают внутренние помещения от холода и промерзания. Особенно важно это для отапливаемых зданий, когда для обогрева расходуются значительные средства. Установлено, что от 20 до 30% тепла уходит через стены и перекрытия.

Строительство в разных климатических зонах предполагает эксплуатацию зданий при большом интервале внешних температур. Определение минимально необходимой толщины наружной конструкции с учетом теплотехнических свойств бетона экономически целесообразно. Это позволяет существенно сократить затраты на возведение и обогрев сооружения в отопительный сезон.

Таблица 1. Сравнительная таблица наиболее распространенных вариантов.

Материал	Плотность, кг/м 3	Толщина, см	Нагрузка на перекрытие, кг/м 2	Тепло-проводность, Вт/м·К	Ориентиро- вочная цена, $/м 3 (тонну)
1. Стяжка из цементно-песчаного раствора	1500-1800	не менее 5	75-90	0.9	60-110
а) Гранулированный шлак	600-1200	по расчету	30-60	0.15-0.2	(8-15)
b) Керамзит	450-700	по расчету	22-35	0.07-0.12	40-70
c) Вспученный перлит	45-200	по расчету	2.2-10	0.06-0.11	50-80
d) Вспученный вермикулит	75-200	по расчету	4-10	0.045-0.056	150-200
2.1. Теплоизоляционная стяжка из цементно-вермикулитного раствора (готовая сухая смесь Вермиизол)	600-700	по расчету	30-35	0.19-0.25	(800-1000)
2.2. Теплоизоляционная стяжка из цементно-перлитного раствора (готовая сухая смесь Перлитка)	600-700	по расчету	30-35	0.15-0.19	(800-1000)
2.3. Теплоизоляционная стяжка из цемента и пеностекла (готовая сухая смесь Ivsil Termolite)	350-400	по расчету	18-20	0.1-0.12	(1500-1800)
2.4. Теплоизоляционная стяжка цементно-пенополистирольного раствора (сухая смесь Кнауф Убо)	600-700	по расчету	30-35	0.1-0.12	(450-550)
3.1. Сухая стяжка из гипсоволокнистых листов (ГВЛ)	1000-1300	не менее 2	20-26	0.22-0.36	250-300
3.2. Сухая стяжка из мягких древесно-волокнистых плит (ДВП)	100-400	не менее 2	2-8	0.05-0.09	180-250
4.1. Слой пола из досок	500-600	2.8 – 3.5	12.5	0.1-0.15	450-700
4.2. Слой пола из фанеры	600-900	не менее 1.4	8.4-12.6	0.15-0.24	400-600
4.3. Слой пола из ДСП	550-750	1.6, 1.8	8.8-13.5	0.2-0.3	200-250
4.4. Слой пола из OSB	600-700	не менее 1.6	9.6-11.2	0.13-0.2	400-500
e) Пенополистирол (пенопласт)	10-50	2, 3, 4, 5, 10	0.5-2.5	0.035-0.042	40-60
f) Стекловата	10-12	5, 10	0.5-0.6	0.038-0.047	15-40
g) Базальтовая вата	20-60	5, 10	1-3	0.04-0.06	60-100

Примечания:

1 – Теплоизоляционные стяжки как правило нуждаются в дополнительном выравнивании обычной стяжкой или наливными «самовыравнивающимися» полами.

Теплопроводность тяжелого бетона: показатели

Такие материалы также делятся на две основные группы. В строительстве могут использоваться бетоны:

тяжелые;
особо тяжелые.

При производстве второй разновидности материала применяются такие наполнители, как металлический скрап, гематит, магнетит, барит. Используются особо тяжелые бетоны обычно только при строительстве объектов, основным назначением которых является защита от радиации. В эту группу входят материалы с плотностью от 2500 кг/м3.

Обычные тяжелые бетоны изготавливают с применением таких видов наполнителя, как гранит, диабаз или известняк, изготовленные на базе горного щебня. В строительстве зданий и сооружений используется подобный материал плотностью 1600-2500 кг/м3.

Какая же может быть в данном случае теплопроводность бетона? Таблица, представленная ниже, демонстрирует показатели, характерные для разных типов тяжелого материала.
Теплопроводность тяжелых бетонов

Вид бетона	Особо тяжелый	Тяжелый для ж/б конструкций	На песке
Показатель теплопроводности Вт/(м°С)	1,28-1,74	При плотности 2500кг/м3 — 1,7	При плотности 1800-2500 кг/м3 — 0,7

Пример теплотехнического расчета.

Толщина слоя теплоизоляции должна определяться по теплотехническому расчету, а чтобы этот самый теплотехнический расчет произвести, нужно знать значения температур над полом и под перекрытием, материал напольного покрытия, количество поступающего от отопления тепла, а также материал и толщину перекрытия. Так как эти данные для разных регионов и разных вариантов устройства перекрытия могут значительно отличаться, то для примера приведу приблизительный (без подробных объяснений) расчет сопротивления теплопередаче.

Дано: многоэтажный дом со стандартными пустотными плитами перекрытия толщиной 220 мм. Плита перекрытия над неотапливаемым продуваемым подвалом утеплена слоем насыпной теплоизоляции из гранулированного шлака толщиной 10 см. По насыпной теплоизоляции сделана выравнивающая стяжка толщиной 6 см на которую уложен линолеум толщиной 5 мм. Регион – Москва. По проекту перекрытие должно быть утеплено снизу пенополистиролом, но строители «забыли» сделать утепление (не часто, но такое бывает).

Требуется: определить толщину слоя теплоизоляции из пенополистирола, который нужно наклеить на потолок подвала.

Решение: по СНиП 23-01-99 «Строительная климатология» средняя температура наиболее холодной пятидневки для Москвы -28°С, температура воздуха в помещении +20°С. Градусо-сутки отопительного периода ГСОП = (20 + -(-3.1)) · 214 = 4943

Требуемое сопротивление теплопередаче по энергосбережению R тр =0.9 · 4.1 = 3.69 м 2 ·°С/Вт

где 0.9 – коэффициент согласно табл. 3 СНиП II-3-79*, 4.1 – сопротивление теплопередаче согласно табл. 1б* СНиП II-3-79*.

Примечание: 1. Если застеклить все проемы в подвале и хорошо подогнать дверь, то расчетный коэффициент будет не 0.9 а 0.75, а это почти 20% снижение теплопотерь через перекрытие.

2. По старым нормам требуемое сопротивление теплопередаче по энергосбережению для перекрытий жилых помещений над подвалом выходило 1.44, по нормам, принятым на переходный период – 2.16. Это означает с одной стороны, что и отопление в домах, построенных в советский период, рассчитано на такие теплопотери, а с другой стороны, что абсолютное большинство перекрытий над подвалами таких домов по новым нормам нуждается в утеплении. В данном примере мы будем рассчитывать толщину теплоизоляции по нормам, принятым на переходный период.

Требуемое сопротивление теплопередаче по санитарно-гигиеническим нормам Rсг тр = 0.9(20 +28)/(3 · 8.7) = 1.379 = 1.655 м 2 ·°С/Вт

Расчет следует производить по требуемому сопротивлению теплопередаче по энергосбережению = 2.16.

где aн = 23 Вт/(м 2 ·°С) – коэффициент теплоотдачи наружной поверхности ограждающей конструкции, принимаемый по табл. 6* СНиП ll-3-79*;

Принципиальный ответ: можно или нет?

Нет никаких причин не использовать или ограничивать использование полусухой стяжки для укрытия контуров теплого пола.

Читайте также: Марки бетона по прочности – используемые марки цемента – классы бетона. Таблица прочности бетона в МПа, кгс/см2, Н/мм2.

Основа полусухой стяжки цементный раствор, который после застывания набирает характеристики близкие к характеристикам цементно-песчаной стяжки. Однако, коэффициент теплопроводности полусухой несвязанной ЦПС значительно ниже теплопроводности обычной ЦПС. Значения 0,37-0,46 по сравнению с 0,58-0,76.

Мы знаем, чем меньше теплопроводность, тем материал хуже пропускает тепло. Для теплого пола это означает, что теплый пол укрытый полусухой стяжки будет дольше прогреваться. Вместе с тем, слой полусухой стяжки будет лучшим аккумулятором тепла, и отдача его в помещение будет более равномерной.

Здесь важно заметить, что для теплого пола подходит только изолированная полусухая стяжка. Слой изолированной стяжки не должен быть химически связан с основанием пола и со стенками помещения. Кроме этого, в стяжке нарезаются температурные швы. В квартирах, швы нарезаются под полотном межкомнатной двери на границе установки межкомнатной двери. Отличные межкомнатные двери вы найдете на сайте мастердвери.

Ошибки при применении смесей

Сбалансированные по составу стандартные смеси заводского производства обеспечивают требуемый результат. Но иногда нужный результат не получается; причиной тому могут быть следующие ошибки:

Лежалая смесь. С каждым месяцем хранения свойства цемента ослабевают, и марка смеси понижается.

Неправильный выбор марки смеси, например, слабая смесь – для заливки фундамента.

Пренебрежение особыми условиями, например, использование смеси без противоморозных присадок при низких температурах.

Нарушение условий отделочных работ (каждый последующий слой должен быть равным или убывать по прочности в сравнении с предыдущим).

Неправильная подготовка основания.

При самостоятельном приготовлении ЦПС несоблюдение пропорций, использование слишком мелкого или пылеватого песка, материала, загрязненного глиной или долго пролежавшего цемента.

Подстилающий слой полусухой стяжки теплого пола

Повторюсь, для устройства теплого пола подходит только изолированная полусухая стяжка. Напомню, изолированной полусухой стяжкой называется стяжка изолированная от базового пола подстилающим слоем. Подстилающий слой теплого пола должен препятствовать уход тепла вне помещения, а также снижать опасность разрывов стяжки при высыхании.

В качестве подстилающего слоя для полусухой стяжки могут использоваться:

Плиты из полистирола гладкие;
Плиты из полистирола с форматированными столбиками крепления;
Пенопласт укрытый полиэтиленом.

Ограничения в типах утеплителя для полусухой стяжки связано с необходимостью обеспечить крепление труб (кабеля) теплого пола.

Так как полусухая стяжка не требует армирования, поэтому трубы теплого пола придется крепить непосредственно к утеплителю. Для этого утеплитель должен быть толстым и плотным. Вариант лучшего удобного монтажа это использование плит из пеностирола с «бабышками» для крепления труб.

Кроме этого полистирольные плиты с креплением для труб, снижают нагрузку на трубы при уплотнении полусухого раствора и его механической шлифовке.

Применение материалов с небольшой теплопроводностью в утеплении домов

В основном сегодня используются искусственные материалы – пенопласт, минеральная вата, пенополиуретан, пенополистирол и другие. Они очень эффективны, доступны по цене и достаточно легко монтируются, не требуя особых навыков работы.

при возведении стен (требуется меньшая их толщина, поскольку основную нагрузку по сбережению тепла берут на себя именно теплоизоляционные материалы);
при обслуживании дома (тратится меньше ресурсов на отопление).

Пенопласт

Это один из лидеров в своей категории, который широко используется в утеплении стен как снаружи, так и внутри. Коэффициент составляет примерно 0,052-0,055 Вт/(оС*м).

Как выбрать качественный утеплитель

При выборе конкретного образца важно обращать внимание на маркировке – именно она содержит все основные сведения, влияющие на свойства.

Например, ПСБ-С-15 означает следующее:

Минеральная вата

Еще один довольно распространенный утеплитель, который применяется как во внутренней, так и в наружной отделке помещений, – это минеральная вата.

Материал достаточно долговечный, недорогой и несложен в монтаже. Вместе с тем, в отличие от пенопласта, она хорошо впитывает влагу, поэтому при ее использовании необходимо применять и гидроизоляционные материалы, что удорожает монтажные работы.

Толщина полусухой стяжки на теплый пол

Важной величиной при устройстве стяжки на теплый пол, является высота стяжки над трубами теплого пола. Я подробно об этом вопросе писал в статье: Стяжка для теплых полов. Здесь вывод: минимальная толщина полусухой стяжки над трубами (кабелем) составляет 30 мм. Толщина всей стяжки без учета слоя утеплителя 60-70 мм.

При такой толщине и правильном шаге укладки теплоносителя создается пересечение конусов тепловых потоков от труб именно на поверхности стяжки, а не в её толще или на воздухе. Это создает оптимальную теплоотдачу и эффективность теплого пола.

Обязательность температурных швов

Для полусухой стяжки актуальна нарезка температурных швов. Для теплого пола на стяжку она остается актуальной. Швы нарезаются в помещениях с колонами, через 24 часа, но не позднее 72 часов после укладки. Режут швы на ширину 3- 4 мм, на треть толщины.

Важно! Трубы (кабель) теплого пола не должны пересекать линию температурных швов или проходить её под специальной защитой в виде втулок. Для этого контура теплого пола проектируют с учетом температурных швов стяжки или используют платиковые переходы.

Уход за стяжкой

Полусухая стяжка на теплый пол укрывается полиэтиленом на 5-7 дней для равномерного высыхания. Если температура воздуха повышена, то стяжка увлажняется первые 3-5 дней.

Важно! Система теплого пола проверяется до устройства стяжка, а включается после полного высыхания стяжки через максимально длительное время. Рекомендовано 14 суток.

Элементы конструкции . Полы . Напольные покрытия
Строительные и отделочные материалы . Теплоизоляционные материалы

Теплопроводность ячеистого бетона легкого

Такой материал также классифицируется на две основные разновидности. Очень часто в строительстве используются бетоны на основе пористого наполнителя. В качестве последнего применяется керамзит, туф, шлак, пемза. Во второй группе легких бетонов наполнитель используется обычный. Но в процессе замеса такой материал вспенивается. В результате после созревания в нем остается много пор.

Теплопроводность бетона легкого очень низкая. Но при этом и по прочностным характеристикам такой материал тяжелому уступает. Используют легкие бетоны чаще всего для возведения разного рода жилых и хозяйственных построек, не подвергающихся серьезным нагрузкам.

Классифицируют легкие бетоны не только по способу изготовления, но и по назначению. В этом плане существуют материалы:

теплоизоляционные (с плотностью до 800 кг/м3);
конструкционно-теплоизоляционные (до 1400 кг/м3);
конструкционные (до 1800 кг/м3).

Теплопроводность ячеистого бетона легкого разных видов представлена в таблице.
Легкие бетоны: показатели теплопроводности

Что такое теплопроводность бетона, коэффициент теплопроводности монолитного железобетона

При возведении частного дома или проведении утепляющих работ необходимо ответственно подойти к вопросам покупки материалов. Чтобы уменьшить потери тепловой энергии и снизить расходы на обогрев, следует учитывать такой параметр, как теплопроводность бетона. Он определяет способность блоков пропускать тепло и считается важнейшей эксплуатационной характеристикой.

Влияние теплопроводности на микроклимат внутри помещения

Среди большого разнообразия материалов бетонный массив считается достаточно популярным. Его ключевым свойством считается степень теплопередачи. Чтобы избежать непредвиденных теплопотерь, нужно учитывать это значение еще при составлении проекта теплоизоляции. В таком случае постройка будет как надежной и долговечной, так и комфортной для пребывания.

Если определить коэффициент теплопроводности бетона и найти подходящие материалы теплоизоляции, это позволит получить такие преимущества:

снизить затраты тепловой энергии;
уменьшить расходы на отопление;
организовать в помещении комфортный микроклимат.

Зависимость микроклимата в доме от степени теплопередачи объясняется следующими особенностями:

По мере роста значений увеличивается интенсивность подачи тепла. В результате помещение быстрее остывает, но так же быстрее прогревается.
Если теплопередача снижается, тепло долго удерживается внутри здания и не выходит наружу.

В результате степень проводимости тепловой энергии становится ключевым фактором, определяющим комфорт пребывания в доме. В зависимости от особенностей материала, он может обладать разной структурой и свойствами, а также теплопроводностью. Перед выбором блоков нужно внимательно изучить их эксплуатационные свойства и подготовить грамотный проект.

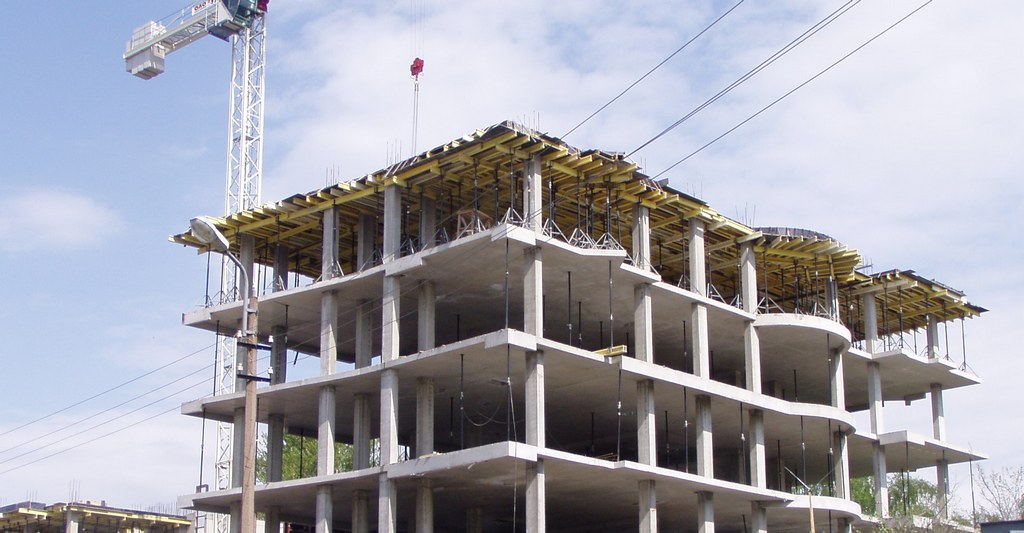

Теплопроводность железобетона и тепловое сопротивление

Начиная строительство помещения, следует ознакомиться с такими характеристиками:

Коэффициент проводимости тепла. Он указывает на объемы тепла, которое проходит через блок в течение заданного интервала. Если значение снижается, это уменьшает способность пропускать тепловую энергию. При повышении значений ситуация выглядит противоположным образом.
Сопротивление конструкций к потере тепла. Показатель указывает на способность материала сохранять тепло внутри постройки. Если он высокий, бетон подходит для теплоизоляции, если низкий — для быстрого отвода тепла наружу.

При составлении проекта здания и проведении тепловых расчетов важно уделять таким значениям особое внимание.

Коэффициент теплопроводности

В поисках хорошего материала для строительства необходимо определить, как меняется степень теплопроводности в зависимости от типа и модели монолита.

Коэффициент для различных видов монолита

Для сравнения показателей теплопроводности следует ознакомиться с таблицей, охватывающей свойства всех типов материала. Наименьшая степень присутствует у пористых конструкций:

Сухие блоки и газонаполненный бетон обладают небольшой теплопроводностью. Она зависит от показателей плотности. Если удельный вес блока составляет 0,6 т/м³, коэффициент составит 0,14. При плотности 1 т/м³ — 0,31. Если влажность находится на базовом уровне, показатели увеличатся от 0,22 до 0,48. При повышении влажности — от 0,25 до 0,55.
Бетон с наполнением керамзитом. С учетом значений плотности определяется теплопроводность. Изделие с плотностью 0,5 т/м³ получит показатель 0,14. По мере увеличения плотности до 1,8 т/м³ свойство вырастет до 0,66.

Еще коэффициент зависит от применяемых наполнителей. Так, если тяжелый бетон (2,4 т/м³) будет иметь в составе щебенку, параметр составит 1,51.

При использовании шлака теплопроводность составит 0,3-0,7. Изделия на основе кварцевого или перлитового песка с плотностью 0,8-1 получат проводимость тепла 0,22-0,41.

Факторы влияющие на коэффициент

Степень проводимости бетона любой марки определяется множеством факторов. В их числе:

Структура массива. Если в монолите присутствуют воздушные полости, передача тепла будет медленной и без больших потерь. По мере увеличения пористости теплоизоляция улучшается.
Удельный вес массива. Монолит обладает разной плотностью, которая определяет его структуру и интенсивность обмена тепла. При росте показателей плотности растет и теплоотдача. В результате конструкция быстрее лишается тепла.
Содержание влаги в стенах из бетона. Массивы с пористой структурой гигроскопичны. Остатки влаги, находящейся в капиллярах, могут просачиваться в бетон и заполнять воздушные поры, способствуя быстрой передаче тепла.

Читайте также:

Фрезерный стол своими руками

При выполнении расчетов нужно учитывать, что снижение влажности минимизирует проводимость тепла, из-за чего уровень теплопотерь становится невысоким.

С помощью пористых компонентов можно защитить постройку от быстрого расходования тепла и обеспечить хорошие климатические условия в здании. Изделия с низкой теплопроводностью эффективны при изоляции помещений, поэтому их применяют в северных регионах с суровыми зимами.

Теплопроводность и утепление зданий

Приступая к организации эффективной теплозащиты частного жилища, важно обращать внимание на тип материала, из которого создаются стены. С учетом специфики конструкции и эксплуатационных свойств, выделяют такие разновидности бетонных масивов:

Конструкционные. Необходимы при возведении капитальных стен. Их характеризует повышенная устойчивость к нагрузкам и способность быстро пропускать тепловую энергию.
Материалы для теплоизоляции. Задействуются при обустройстве помещений с минимальными нагрузками на стены. Обладают небольшим весом, пористым строением и малой теплопередачей.

Чтобы в помещении всегда сохранялась комфортная температура, рекомендуется использовать для возведения стен разные виды бетона. Однако в таком случае показатели толщины стен будут меняться. Оптимальный уровень проводимости тепла возможен при таких параметрах толщины:

Пенобетон — не больше 25 см.
Керамзитобетон — до 50 см.
Кирпичи — 65 см.

Как производится расчет

Для сохранения тепла внутри дома и сокращения потерь тепловой энергии несущие стены делаются многослойными. Чтобы рассчитать толщину слоя изоляции, необходимо руководствоваться следующей формулой — R=p/k.

R — показатель устойчивости к скачкам температуры;
p — толщина слоя в метрах;
k — Проводимость тепла монолитом.

С помощью такой формулы можно благополучно выполнить расчет с помощью простого калькулятора. Это решается путем разделения толщины на коэффициент теплопроводности.

Теплопроводность строительных материалов таблица

Конструкционные материалы и их показатели

Конструкционный бетон, теплопроводность которого зависит от применяемых наполнителей, пользуется большой популярностью. Это обусловлено его прочностью и эластичностью, что позволяет возводить надежные и защищенные от потерь тепла постройки.

Чем тяжелее наполняющий компонент, тем выше степень теплопроводности раствора. Тяжелый материал не сможет долго удерживать тепло, поэтому большинство построек из конструкционных материалов требуют дополнительной теплоизоляции, в большинстве случаев — снаружи.

Тяжелый — 1,2-1,5 Вт/м К.
Легкий — 0,25-0,52 Вт/м К.

Материалы из бетона с добавлением пористых заполнителей

Пористые конструкции характеризуются хорошим удержанием тепла, при этом точный показатель теплопроводности зависит от следующих факторов:

Параметры ячеистости.
Уровень влажности.
Показатели плотности.
Теплопроводность матрицы.

Так, кирпич керамический пустотелый обладает теплопроводностью в 0,4-0,7 Вт/(м град). Полнотелые разновидности проводят тепло в 1,5-2 раза лучше.

Показатели теплоизоляционных материалов

Теплоизоляционные конструкции, состоящие из шлакового наполнителя и керамзита, характеризуются минимальной теплопроводностью. Однако их прочностные свойства остаются невысокими, поэтому основная сфера применения — изоляция несущих стен и пола. Возводить основные конструкции из таких материалов запрещено.

Таблица показателей

Таблица значений для разных материалов выглядит следующим образом:

Руководствуясь сведениями из этой таблицы, можно подобрать оптимальный строительный материал для возведения надежной и защищенной от холода постройки.

Что такое теплопроводность бетона, коэффициент теплопроводности монолитного железобетона

Влияние теплопроводности на микроклимат внутри помещения

снизить затраты тепловой энергии;
уменьшить расходы на отопление;
организовать в помещении комфортный микроклимат.

Зависимость микроклимата в доме от степени теплопередачи объясняется следующими особенностями:

По мере роста значений увеличивается интенсивность подачи тепла. В результате помещение быстрее остывает, но так же быстрее прогревается.
Если теплопередача снижается, тепло долго удерживается внутри здания и не выходит наружу.

Влияющие факторы

Если сравнить свойства одного и того же стройматериала в разных условиях, легко увидеть, что теплоизоляционный коэффициент будет разным. Различается величина также у разных марок, причем разница может быть довольно значимой.

На проводимость влияют следующие факторы:

Плотность. При высокой плотности частицы расположены близко друг от друга, следовательно, передача тепла будет происходить довольно быстро. Легкие стройматериалы (например, керамзит) хуже отдают тепло, чем тяжелые.
Пористость. Чем она выше, тем меньше тепла пропускается. Воздух отличается маленькой проводимостью, значит, чем больше отверстий в поверхности, тем слабее будет теплопередача.
Структура самих пор. Большие, сообщающиеся между собой поры повышают проницаемость бетонной перегородки. Чтобы сохранить тепло внутри, лучше выбирать мелкие, замкнутые отверстия.
Влажность. При намокании бетона или кирпича воздух вытесняется, заменяется жидкостью или становится влажным воздухом. Коэффициент увеличивается почти в 20 раз.
Температура. Чем она выше, тем выше коэффициент.

Обратите внимание! Зимой, когда влага превращается в лед, теплопотери увеличиваются еще сильнее. Кроме того, промерзание ведет к разрушению.

Теплопроводность железобетона и тепловое сопротивление

Начиная строительство помещения, следует ознакомиться с такими характеристиками:

Коэффициент проводимости тепла. Он указывает на объемы тепла, которое проходит через блок в течение заданного интервала. Если значение снижается, это уменьшает способность пропускать тепловую энергию. При повышении значений ситуация выглядит противоположным образом.
Сопротивление конструкций к потере тепла. Показатель указывает на способность материала сохранять тепло внутри постройки. Если он высокий, бетон подходит для теплоизоляции, если низкий — для быстрого отвода тепла наружу.

Срок эксплуатации

Большая часть производителей указывают срок эксплуатации 20-30 лет. Это гарантийное время, в течение которого полезные свойства материала находятся в допустимых рамках. Последние исследования европейских учёных показали удивительные и обнадеживающие результаты. При сносе домов, построенных 40-50 лет назад с использованием пенополиуретана, учённые обнаружили, что его свойства практически не изменились. Структура и фактура остались теми же, что и изначально. Дальнейшие лабораторные исследования только подтвердили долговечность этого материала.

Экологичность

Важный параметр, на который всё больше и больше обращают внимание современные строители. В процессе производства пенополиуретан переходит из жидкого в твёрдое состояние за 30 секунд. После этого вредные испарения с его поверхности прекращаются. Если его нагреть до 450 Сº, то начнут выделяться углекислый и угарный газы. Впрочем, то же самое можно наблюдать и во время нагревания дерева.

Пенополиуретан не выделяет вредных для организма человека соединений

Коэффициент теплопроводности

Коэффициент для различных видов монолита

Сухие блоки и газонаполненный бетон обладают небольшой теплопроводностью. Она зависит от показателей плотности. Если удельный вес блока составляет 0,6 т/м³, коэффициент составит 0,14. При плотности 1 т/м³ — 0,31. Если влажность находится на базовом уровне, показатели увеличатся от 0,22 до 0,48. При повышении влажности — от 0,25 до 0,55.
Бетон с наполнением керамзитом. С учетом значений плотности определяется теплопроводность. Изделие с плотностью 0,5 т/м³ получит показатель 0,14. По мере увеличения плотности до 1,8 т/м³ свойство вырастет до 0,66.

Читайте также: Фундамент для бани своими руками: пошаговая инструкция, расчет, как отбить диагонали, опалубка, виды фундамента, глубина

Факторы влияющие на коэффициент

Степень проводимости бетона любой марки определяется множеством факторов. В их числе:

Структура массива. Если в монолите присутствуют воздушные полости, передача тепла будет медленной и без больших потерь. По мере увеличения пористости теплоизоляция улучшается.
Удельный вес массива. Монолит обладает разной плотностью, которая определяет его структуру и интенсивность обмена тепла. При росте показателей плотности растет и теплоотдача. В результате конструкция быстрее лишается тепла.
Содержание влаги в стенах из бетона. Массивы с пористой структурой гигроскопичны. Остатки влаги, находящейся в капиллярах, могут просачиваться в бетон и заполнять воздушные поры, способствуя быстрой передаче тепла.

Теплопроводность и утепление зданий

Конструкционные. Необходимы при возведении капитальных стен. Их характеризует повышенная устойчивость к нагрузкам и способность быстро пропускать тепловую энергию.
Материалы для теплоизоляции. Задействуются при обустройстве помещений с минимальными нагрузками на стены. Обладают небольшим весом, пористым строением и малой теплопередачей.

Пенобетон — не больше 25 см.
Керамзитобетон — до 50 см.
Кирпичи — 65 см.

Как производится расчет

Она имеет следующую расшифровку:

R — показатель устойчивости к скачкам температуры;
p — толщина слоя в метрах;
k — Проводимость тепла монолитом.

Технология нанесения

Два компонента подаются в смесительный бачок. Там под давлением они смешиваются и с помощью пистолета распыляются на обрабатываемую поверхность. Через несколько секунд смесь резко увеличивается в объёме и быстро застывает.

Читайте также:

Требования предъявляемые к освещению

Способ нанесения пенополиуретана

Важно! Для нанесения ППУ необходимо специальное оборудование и средства индивидуальной защиты. Поэтому лучше доверить этот процесс профессиональным строительным организациям.

Пенополиуретан во всех отношениях качественный материал. Экономия времени и средств может составлять 50-70% в сравнение с использованием традиционных утеплителей. Работы можно проводить круглый год. Технологии не стоят на месте, поэтому утепление строительных конструкций с помощью пенополиуретан будет становиться всё дешевле и надёжнее.

Теплопроводность строительных материалов таблица

Конструкционные материалы и их показатели

Для таких материалов характерны следующие коэффициенты:

Тяжелый — 1,2-1,5 Вт/м К.
Легкий — 0,25-0,52 Вт/м К.

Материалы из бетона с добавлением пористых заполнителей

Параметры ячеистости.
Уровень влажности.
Показатели плотности.
Теплопроводность матрицы.

Показатели теплоизоляционных материалов

Анализ технических характеристик ППУ

В этой статье будет рассмотрен жёсткий пенополиуретан. Его всё чаще используют на строительных площадках. У него низкая теплопроводимость и гидрофобность. ППУ не пропускает пары воды, не гниёт. На его поверхности не образуется грибок и плесень. Он не вступает в реакции с большинством реагентов.

Для всестороннего изучения этого теплоизоляционного материала рассматриваются его основные свойства:

Теплоизолирующие свойства.
Шумоизолирующие свойства.
Влагостойкость.
Паропроницаемость.
Поведение в различных химических средах.
Сопротивление открытому огню.
Плотность.
Срок эксплуатации.
Экологичность.

Сводная таблица усреднённых параметров основных теплоизоляционных и отделочных материалов

Необходимость расчетов

Для чего же необходимо проводить эти вычисления, есть ли от них хоть какая-то польза на практике? Разберемся подробнее.

Оценка эффективности термоизоляции

В разных климатических регионах России разный температурный режим, поэтому для каждого из них рассчитаны свои нормативные показатели сопротивления теплопередаче. Проводятся эти расчеты для всех элементов строения, контактирующих с внешней средой. Если сопротивление конструкции находится в пределах нормы, то за утепление можно не беспокоиться.

В случае, если термоизоляция конструкции не предусмотрена, то нужно сделать правильный выбор утеплительного материала с подходящими теплотехническими характеристиками.

Тепловые потери

Тепловые потери дома

Не менее важная задача – прогнозирование тепловых потерь, без которого невозможно правильно спланировать систему отопления и создать идеальную термоизоляцию. Такие вычисления могут понадобиться при выборе оптимальной модели котла, количества необходимых радиаторов и правильной их расстановки.

Такие расчеты в здании проводятся для всех ограждающих конструкций, взаимодействующих с холодными потоками воздуха, а затем суммируются для определения общей потери тепла. На основании полученной величины проектируется система отопления, которая должна полностью компенсировать эти потери. Если же потери тепла получаются слишком большими, они влекут за собой дополнительные финансовые затраты, а это не всем «по карману». При таком раскладе нужно задуматься об улучшении системы термоизоляции.

Отдельно нужно поговорить про окна, для них сопротивление теплопередаче определяются нормативными документами. Самостоятельно проводить расчеты не нужно. Существуют уже готовые таблицы, в которых внесены значения сопротивления для всех типов конструкций окон и балконных дверей.Тепловые потери окон рассчитываются исходя из площади, а также разницы температур по разные стороны конструкции.

Расчеты, приведенные выше, подходят для новичков, которые делают первые шаги в проектировании энергоэффективных домов. Если же за дело берется профессионал, то его расчеты более сложные, так как дополнительно учитывается множество поправочных коэффициентов – на инсоляцию, светопоглощение, отражение солнечного света, неоднородность конструкций и другие.

Теплопроводность бетона

Коэффициент теплопроводности бетона – одна из важных характеристик, учитываемых при проектировании здания. Эта величина применяется в теплотехнических расчетах, позволяющих точно определить минимально допустимую толщину стен.

Понятие коэффициента теплопроводности

Эта величина определяет количество тепла, проходимое через единицу объема образца при разнице температур в 1 градус Цельсия. Единица измерения – Вт/(м*C). Чем больше эта характеристика, тем выше способность материала передавать тепло и тем хуже он выполняет функции теплоизолятора.

Бетон имеет неоднородную структуру. Теплопередача определяется компонентами, входящими в состав строительного материала. Наименьшую теплопроводность имеет воздух, который находится в микропорах заполнителей и капиллярах цементного камня. Поэтому чем выше его содержание, тем лучше теплоизоляционные свойства бетонного элемента.

Факторы, влияющие на теплопропускаемость бетона

Из-за неоднородности структуры бетонных конструкций и разных условий эксплуатации коэффициент теплопроводности в этом случае – величина условная. На этот параметр оказывают влияние:

Пористость и структура пор. Чем больше объем, занятый воздухом, тем лучше материал задерживает тепло. Но на теплоизоляционные характеристики влияет не только процентное содержание воздуха, но и размеры, а также замкнутость пор. Лучше всего прохождению тепла препятствуют мелкие замкнутые поры. Крупные поры, которые сообщаются между собой, увеличивают теплопередачу.
Влажность. Это еще один фактор, влияющий на коэффициент теплопередачи бетона. Вода способна проводить тепло в 20 раз лучше воздуха. Поэтому увлажненный материал резко теряет теплоизоляционные характеристики. При отрицательных температурах вода в увлажненном слое замерзает, вызывая не только повышенные теплопотери здания, но и быстрое разрушение строительного материала. В таблицах, применяемых при точных теплотехнических расчетах, часто указывают три значения коэффициента теплопроводности – в сухом виде, при нормальной влажности, в увлажненном состоянии.
Температура. С повышением температуры коэффициент теплопроводности увеличивается.

Читайте также:

Трещина в фундаменте дома что делать?

Сравнение коэффициента теплопроводности тяжелого бетона, пено- и газобетона, керамзитобетона, фибробетона.

Наиболее высоким коэффициентом теплопроводности обладает тяжелый бетон, армированный стальными стержнями или проволокой (железобетон) – до 2,04 Вт/(м*C). Немного ниже этот показатель у неармированных бетонных элементов.

Более низким коэффициентом теплопроводности и повышенными теплоизоляционными характеристиками обладают: керамзитобетон, изготовленный с использованием кварцевого или перлитового песка, сухой пено- и газобетон. Уровень теплопередачи фибробетона сравним с аналогичным показателем плотного керамзитобетона.

Таблица коэффициентов теплопроводности различных видов бетона

Вид бетона	*Коэффициент теплопроводности, Вт/(мC)**
Тяжелый армированный бетон	1,68- 2,04
Тяжелый бетон	1,29-1,52
Керамзитобетон (в зависимости от плотности)	0,14-0,66
Пенобетон (в зависимости от плотности)	0,08-0,37
Газобетон разной плотности	0,1-0,3
Фибробетон	0,52-0,75

Правильное проведение теплотехнических расчетов позволяет определить оптимальную толщину стен, что обеспечивает уменьшение расходов на отопление и комфортный микроклимат внутри здания.

Что такое теплопроводность бетона, коэффициент теплопроводности монолитного железобетона

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50.13330.2012, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

Теплопроводность бетона. Коэффициент теплопроводности бетона.

Все строительные технологии, которые используются при возведении зданий, направлены на сохранение тепла в помещении. В нашем климате нельзя использовать материалы с высокой теплопроводностью. Это касается и бетона, основного строительного материала. Низкая теплопроводность бетона обеспечивает минимальные теплопотери в доме. Кстати, в здании, построенном из «правильных» материалов, будет не только тепло зимой, но и прохладно летом.

Как определить?

Коэффициент теплопроводности бетона – это величина теплоты, потерь тепла через «условную стену» толщиной в 1 метр и площадь 1 метр квадратный. Также при определении этой величины принимается, что разница температур снаружи и внутри – 1 градус. Получается, что эта величина учитывает способность предмета проводить тепло. Она будет отличаться в зависимости от структуры материала, от его плотности, используемых заполнителей, а также от существующих температурных условий. Для бетонов разной плотности теплопроводность будет отличаться: так, для специального теплозащитного бетона коэффициент составит 0,18, а для обычного бетонного монолита – 1,75. Теплопроводность ячеистого бетона ниже – 1,4. Как видите, теплопроводность увеличивается с увеличением общего веса конструкции. Пористый бетон легкий и менее теплопроводный, чем бетонный монолит с гранитным щебнем в качестве наполнителя. Например, керамзитобетон хорошо изолирует тепло, но нуждается в усилении и сам по себе не подходит для возведения несущих конструкций, а тяжелый железобетон очень прочный, обладает высокой несущей способностью, но при этом требует обязательного дополнительного утепления.

Что еще нужно учесть?

Теплоотдача бетона зависит не только от структуры материала, но и от таких факторов:

влажность: пропитанный влагой пористый бетон пропускает почти в 10 раз больше тепла;
способ постройки конструкции, наличие дополнительных упрочняющих, влаго- и теплоизолирующих слоев;
температурный режим, предельные минусовые температуры, которые возможны на улице;
существующая в доме система отопления и температурный режим внутри помещения.

Учитывая все эти факторы, можно подобрать бетон нужной плотности и с подходящим коэффициентом теплопроводности. В результате вы получите качественную и по-настоящему теплую постройку.
beton-pesok.kh.ua

Таблица теплопроводности строительных материалов

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.

Название материала, плотность	Коэффициент теплопроводности
в сухом состоянии	при нормальной влажности	при повышенной влажности
ЦПР (цементно-песчаный раствор)	0,58	0,76	0,93
Известково-песчаный раствор	0,47	0,7	0,81
Гипсовая штукатурка	0,25
Пенобетон, газобетон на цементе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементе, 800 кг/м3	0,21	0,33	0,37
Пенобетон, газобетон на цементе, 1000 кг/м3	0,29	0,38	0,43
Пенобетон, газобетон на извести, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на извести, 800 кг/м3	0,23	0,39	0,45
Пенобетон, газобетон на извести, 1000 кг/м3	0,31	0,48	0,55
Оконное стекло	0,76
Арболит	0,07-0,17
Бетон с природным щебнем, 2400 кг/м3	1,51
Легкий бетон с природной пемзой, 500-1200 кг/м3	0,15-0,44
Бетон на гранулированных шлаках, 1200-1800 кг/м3	0,35-0,58
Бетон на котельном шлаке, 1400 кг/м3	0,56
Бетон на каменном щебне, 2200-2500 кг/м3	0,9-1,5
Бетон на топливном шлаке, 1000-1800 кг/м3	0,3-0,7
Керамическийй блок поризованный	0,2
Вермикулитобетон, 300-800 кг/м3	0,08-0,21
Керамзитобетон, 500 кг/м3	0,14
Керамзитобетон, 600 кг/м3	0,16
Керамзитобетон, 800 кг/м3	0,21
Керамзитобетон, 1000 кг/м3	0,27
Керамзитобетон, 1200 кг/м3	0,36
Керамзитобетон, 1400 кг/м3	0,47
Керамзитобетон, 1600 кг/м3	0,58
Керамзитобетон, 1800 кг/м3	0,66
ладка из керамического полнотелого кирпича на ЦПР	0,56	0,7	0,81
Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3)	0,35	0,47	0,52
Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3)	0,41	0,52	0,58
Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3)	0,47	0,58	0,64
Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3)	0,7	0,76	0,87
Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот	0,64	0,7	0,81
Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот	0,52	0,64	0,76
Известняк 1400 кг/м3	0,49	0,56	0,58
Известняк 1+600 кг/м3	0,58	0,73	0,81
Известняк 1800 кг/м3	0,7	0,93	1,05
Известняк 2000 кг/м3	0,93	1,16	1,28
Песок строительный, 1600 кг/м3	0,35
Гранит	3,49
Мрамор	2,91
Керамзит, гравий, 250 кг/м3	0,1	0,11	0,12
Керамзит, гравий, 300 кг/м3	0,108	0,12	0,13
Керамзит, гравий, 350 кг/м3	0,115-0,12	0,125	0,14
Керамзит, гравий, 400 кг/м3	0,12	0,13	0,145
Керамзит, гравий, 450 кг/м3	0,13	0,14	0,155
Керамзит, гравий, 500 кг/м3	0,14	0,15	0,165
Керамзит, гравий, 600 кг/м3	0,14	0,17	0,19
Керамзит, гравий, 800 кг/м3	0,18
Гипсовые плиты, 1100 кг/м3	0,35	0,50	0,56
Гипсовые плиты, 1350 кг/м3	0,23	0,35	0,41
Глина, 1600-2900 кг/м3	0,7-0,9
Глина огнеупорная, 1800 кг/м3	1,4
Керамзит, 200-800 кг/м3	0,1-0,18
Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3	0,23-0,41
Керамзитобетон, 500-1800 кг/м3	0,16-0,66
Керамзитобетон на перлитовом песке, 800-1000 кг/м3	0,22-0,28
Кирпич клинкерный, 1800 — 2000 кг/м3	0,8-0,16
Кирпич облицовочный керамический, 1800 кг/м3	0,93
Бутовая кладка средней плотности, 2000 кг/м3	1,35
Листы гипсокартона, 800 кг/м3	0,15	0,19	0,21
Листы гипсокартона, 1050 кг/м3	0,15	0,34	0,36
Фанера клеенная	0,12	0,15	0,18
ДВП, ДСП, 200 кг/м3	0,06	0,07	0,08
ДВП, ДСП, 400 кг/м3	0,08	0,11	0,13
ДВП, ДСП, 600 кг/м3	0,11	0,13	0,16
ДВП, ДСП, 800 кг/м3	0,13	0,19	0,23
ДВП, ДСП, 1000 кг/м3	0,15	0,23	0,29
Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3	0,33
Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3	0,38
Линолеум ПВХ на тканевой основе, 1400 кг/м3	0,2	0,29	0,29
Линолеум ПВХ на тканевой основе, 1600 кг/м3	0,29	0,35	0,35
Линолеум ПВХ на тканевой основе, 1800 кг/м3	0,35
Листы асбоцементные плоские, 1600-1800 кг/м3	0,23-0,35
Ковровое покрытие, 630 кг/м3	0,2
Поликарбонат (листы), 1200 кг/м3	0,16
Полистиролбетон, 200-500 кг/м3	0,075-0,085
Ракушечник, 1000-1800 кг/м3	0,27-0,63
Стеклопластик, 1800 кг/м3	0,23
Черепица бетонная, 2100 кг/м3	1,1
Черепица керамическая, 1900 кг/м3	0,85
Черепица ПВХ, 2000 кг/м3	0,85
Известковая штукатурка, 1600 кг/м3	0,7
Штукатурка цементно-песчаная, 1800 кг/м3	1,2

Древесина — один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.

Наименование	Коэффициент теплопроводности
В сухом состоянии	При нормальной влажности	При повышенной влажности
Сосна, ель поперек волокон	0,09	0,14	0,18
Сосна, ель вдоль волокон	0,18	0,29	0,35
Дуб вдоль волокон	0,23	0,35	0,41
Дуб поперек волокон	0,10	0,18	0,23
Пробковое дерево	0,035
Береза	0,15
Кедр	0,095
Каучук натуральный	0,18
Клен	0,19
Липа (15% влажности)	0,15
Лиственница	0,13
Опилки	0,07-0,093
Пакля	0,05
Паркет дубовый	0,42
Паркет штучный	0,23
Паркет щитовой	0,17
Пихта	0,1-0,26
Тополь	0,17

Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.

Теплоемкость жидкостей Теплоемкость твердых веществ Теплоемкость пищевых продуктов Теплопроводность различных материалов

Коэффициент теплопроводности бетона | Все о бетоне

При использовании бетона обращают внимание на его состав, марку и основные эксплуатационные характеристики. В этой статье поговорим о том, какой коэффициент теплопроводности бетона.

1. Самым низким коэффициентом теплопроводности обладают легкие составы, которые изготавливаются из песка, воды, цемента и специальных добавок, в результате чего структура элементов становится пористой. В порах содержится воздух, а он является плохим теплопроводником.

2. К таким составам относятся газобетон и пенобетон. Так, пенобетон плотностью 1000 кг/м3 имеет коэффициент теплопроводности 0,29 м*К, а плотностью 300 кг/м3 — 0,08 м*К.

3. Бетон имеет коэффициент теплопроводности 1,28-1,51 м*К и зависит от плотности, керамзитобетон плотностью 500 кг/м3 имеет коэффициент 0,14 м*К.

4. Коэффициент теплопроводности бетона возможно узнать, только проведя при определенных условиях определенные эксперименты. Производят расчет по формулам, чаще всего по формуле Кауфмана.

5. Также этот показатель может зависит от внешних условий. Так, на коэффициент теплопроводности влияет влажность воздуха — чем она больше, тем больше коэффициент.

Читайте также:

Шторы в стиле «лофт»

6. При строительстве конструкций необходимо знать этот показатель, поскольку именно от этого коэффициента зависит слой теплоизоляционного слоя.

7. Как мы говорили выше, что пенобетон и газобетон имеет низкие показатели теплопроводимости, из него делают на производстве строительных материалов отдельные элементы.

8. При строительстве из таких материалов требуется минимальный слой утеплителя. При строительстве из бетоновдля того, чтобы обеспечить хорошую теплоизоляцию зданию необходимо применять более толстый слой утеплителя.

Факторы, влияющие на величину теплопроводности

Теплопроводность материалов, используемых в строительстве, зависит от их параметров:

Пористость – наличие пор в структуре материала нарушает его однородность. При прохождении теплового потока часть энергии передается через объем, занятый порами и заполненный воздухом. Принято за отсчетную точку принимать теплопроводность сухого воздуха (0,02 Вт/(м*°С)). Соответственно, чем больший объем будет занят воздушными порами, тем меньше будет теплопроводность материала.
Структура пор – малый размер пор и их замкнутый характер способствуют снижению скорости теплового потока. В случае использования материалов с крупными сообщающимися порами в дополнение к теплопроводности в процессе переноса тепла будут участвовать процессы передачи тепла конвекцией.
Плотность – при больших значениях частицы более тесно взаимодействуют друг с другом и в большей степени способствуют передаче тепловой энергии. В общем случае значения теплопроводности материала в зависимости от его плотности определяются либо на основе справочных данных, либо эмпирически.
Влажность – значение теплопроводности для воды составляет (0,6 Вт/(м*°С)). При намокании стеновых конструкций или утеплителя происходит вытеснение сухого воздуха из пор и замещение его каплями жидкости или насыщенным влажным воздухом. Теплопроводность в этом случае значительно увеличится.
Влияние температуры на теплопроводность материала отражается через формулу:

где, λо – коэффициент теплопроводности при температуре 0 °С, Вт/м*°С;

b – справочная величина температурного коэффициента;

Вернуться к оглавлению

Использование значений теплопроводности на практике

Материалы, используемые в строительстве, могут быть конструкционными и теплоизолирующими.

Самое большое значение теплопроводности у конструкционных материалов, которые используются при возведении перекрытий, стен и потолков. Если не использовать сырье с теплоизолирующими свойствами, то для сохранения тепла потребуется монтаж толстого слоя .

Поэтому при возведении постройки стоит использовать дополнительные материалы. При этом значение имеет теплопроводность строительных материалов, таблица показывает все значения.

Полезная информация!
Для построек из древесины и пенобетона не обязательно использовать дополнительное утепление. Даже применяя низкопроводной материал, толщина сооружения не должна быть менее 50 см.

Коэффициент теплопроводности бетона — это… Что такое Коэффициент теплопроводности бетона?

Коэффициент теплопроводности бетона
3. Коэффициент теплопроводности бетона (λ) для средней температуры 200-300 °С в зависимости от вида и содержания крупного заполнителя приведен в табл. 3.

Значения λ, Вт/(м · град)

Вид заполнителя	Содержание крупного заполнителя в бетоне, %
Вид заполнителя	40	60
Природный песок и гранитный щебень	1,9	2,3
Природный песок и известняковый щебень	1,3	2
Известняковый песок и щебень	0,9	1,4
Природный песок и крупный керамзитовый заполнитель	0,4	0,3

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2020.

Как определить коэффициент теплопроводности бетона и от чего он зависит?

При выполнении мероприятий по строительству зданий или ремонту ранее возведенных построек важно надежно теплоизолировать стены строения. Для уменьшения объема тепловых потерь и снижения затрат на поддержание комфортной температуры важно ответственно подойти к выбору теплоизоляционных материалов и выполнению тепловых расчетов. Решая задачи, связанные с обеспечением энергоэффективности бетонных строений, необходимо учитывать теплопроводность бетона. Этот показатель характеризует способность проводить тепло и является одной из наиболее важных характеристик.

Теплопроводность бетонного массива

Как влияет теплопроводность бетона на микроклимат внутри помещения

Из множества строительных материалов, применяемых для возведения зданий, одним из наиболее распространенных является бетон. Среди главных рабочих характеристик материала выделяется коэффициент теплопроводности бетона. На этапе проектирования необходимо предусмотреть применение в процессе строительства теплоизоляционных материалов, позволяющих превратить возведенную железобетонную конструкцию в жилое строение. Ведь важно возвести не только устойчивое, экологически чистое и оригинальное здание, но и создать благоприятные условия для проживания.

Зная теплопроводность бетонного массива, и правильно выбрав теплоизоляционные материалы, можно добиться значительных результатов:

существенно сократить тепловые потери;
снизить затраты на обогрев помещения;
обеспечить внутри здания комфортный микроклимат.

Влияние уровня теплопроводности на внутренний микроклимат выражается простой зависимостью:

при возрастании коэффициента, интенсивность тепловой передачи возрастает, и строение, возведенное из материала с такими характеристиками, быстрее остывает и, соответственно, ускоренными темпами нагревается;
снижение способности бетонного массива передавать тепло позволяет на протяжении увеличенного периода времени сохранять внутри помещения комфортную температуру, с соответственным уменьшением тепловых потерь.

Если подытожить, то степень теплопроводимости бетона является определяющим фактором, влияющим на комфортность жилища. Различные виды бетона отличаются структурой массива, свойствами применяемого наполнителя и, соответственно, степенью теплопроводности. Важно использовать такие марки бетона совместно с утеплителями, чтобы обеспечить надежное удержание бетонным массивом тепла в помещении. Выбор применяемых для строительства материалов производится на проектной стадии.

Теплопроводность железобетона и тепловое сопротивление – знакомимся с понятиями

Принимая решение об использовании для строительства здания определенной марки бетона или другого строительного материала, следует обращать внимание на следующие характеристики, обеспечивающие энергоэффективность строения:

коэффициент теплопроводности железобетона или бетона. Это специальный показатель, характеризующий объем тепловой энергии, которая может пройти через различные стройматериалы за определенный промежуток времени. При снижении величины коэффициента, способность материала проводить тепло уменьшается, а при возрастании показателя – скорость отвода тепла возрастает;
тепловое сопротивление строительных конструкций. Этот параметр характеризует свойства стройматериалов препятствовать потерям тепловой энергии. Тепловое сопротивление является обратным показателем, если сравнивать со степенью теплопроводности. При повышенном значении показателя теплового сопротивления стройматериал может применяться для теплоизоляционных целей, а при пониженном – для ускоренного отвода тепла.

Разрабатывая проект будущего здания, и выполняя тепловые расчеты, необходимо учитывать указанные показатели.

Коэффициент теплопроводности материалов

Коэффициент теплопроводности бетона для различных видов монолита

Определяясь с видом бетона, который будет использоваться для постройки жилого дома, следует оценить, как изменяется теплопроводность монолита для разновидностей этого строительного материала. Поможет сравнить теплопроводность бетона таблица, которая охватывает характеристики всех типов бетона. Рассмотрим, как изменяется уровень теплопроводности бетонного массива, который выражается в Вт/м 2 х ºC для наиболее распространенных разновидностей материала.

Наименьшее значение коэффициента у бетонных композитов с ячеистой структурой:

для сухого пенобетона и газонаполненного бетона величина показателя небольшая, по сравнению с другими видами. Она возрастает при повышении плотности материала. При удельном весе 0,6 т/м 3 коэффициент равен 0,14, а при плотности 1 т/м 3 уже составляет 0,31. При базовой влажности значения возрастают от 0,22 до 0,48, а при повышенной от 0,26 до 0,55; , в зависимости от плотности массива, также имеет различную величину коэффициента, который изменяется пропорционально возрастанию удельного веса. Так керамзитобетон с плотностью 0,5 т/м 3 имеет низкий коэффициент, равный 0,14, а при возрастании плотности до 1,8 т/м 3 параметр теплопроводности возрастает до 0,66.

Величина коэффициента определяется также используемым для приготовления бетонной смеси наполнителем:

для тяжелого бетона плотностью 2,4 т/м 3 , содержащего щебеночный наполнитель, показатель составляет 1,51;
бетон, где в качестве наполнителя используются шлаки, характеризуется уменьшенной величиной теплопроводности, составляющей 0,3–0,7;
керамзитобетон, содержащий кварцевый или перлитовый песок, имеет плотность 0,8–1 и, соответственно, уровень теплопроводности, равный 0,22–0,41.

надежно теплоизолируют возводимое строение. При сооружении стен зданий из бетона, имеющего пористую структуру и пониженный уровень теплопроводности, необходим тонкий слой теплоизолятора. Применение тяжелых марок бетона требует усиленного утепления строения. Для этого укладывается толстый слой теплоизолятора. При подборе материала следует учитывать, что с возрастанием плотности увеличивается теплопроводность бетонного массива.

Какие факторы влияют на коэффициент теплопроводности железобетона

Уровень теплопроводимости бетона, независимо от его марки и наличия в массиве стальной арматуры, зависит от комплекса факторов. Рассмотрим показатели, каждый из которых оказывает определенное влияние на данную характеристику:

структура бетонного массива. При создании внутри монолита воздушных полостей процесс передачи тепла через ячеистый массив осуществляется на небольшой скорости и с минимальными потерями. Если подытожить, то увеличенная концентрация ячеек позволяет снизить потери тепла;
удельный вес материала. Плотность бетонного массива влияет на его структуру и, соответственно, на интенсивность процесса теплообмена. При возрастании плотности материала увеличивается степень теплопередачи и возрастает объем тепловых потерь;
концентрация влаги в бетонных стенах. Бетонный массив, имеющий пористую структуру, гигроскопичен. Частицы влаги, которые по капиллярам просачиваются вглубь бетона, заполняют воздушные поры и ускоряют тем самым процесс теплопередачи.

Выполняя расчеты необходимо учитывать, что с уменьшением влажности материала снижается степень теплопроводимости, и теряется меньшее количество тепла. Применение пористого заполнителя позволяет снизить потери тепла и обеспечить комфортный микроклимат помещения. Стройматериалы с низкой теплопроводностью целесообразно использовать для теплоизоляционных целей. Зная зависимость теплопроводности бетона от его характеристик можно выбрать оптимальный вид материала для постройки стен.

Коэффициент теплопроводности железобетона

Теплопроводность бетона и утепление зданий

Решение о теплоизоляции стен возводимых зданий принимается в зависимости от того, из каких видов бетона производится сооружение стен. Бетонные изделия делятся на следующие виды:

конструкционные, применяемые для капитальных стен. Отличаются повышенной нагрузочной способностью, увеличенной плотностью, а также способностью ускоренными темпами проводить тепло;
теплоизоляционные, используемые в ненагруженных конструкциях. Характеризуются уменьшенным удельным весом, ячеистой структурой, благодаря которой снижается теплопроводность стен.

Для поддержания комфортной температуры в помещении можно возводить стены из различных видов бетона. При этом толщина стен будет существенно изменяться. Одинаковый уровень теплопроводности капитальных стен обеспечивается при следующей толщине:

пенобетон – 25 см;
керамзитобетон – 50 см;
кирпичная кладка – 65 см.

Для поддержания благоприятного микроклимата, в рамках мероприятий по энергосбережению, выполняется теплоизоляция строительных конструкций. На стадии разработки проекта специалисты определяют возможные пути потери тепла и выбирают оптимальный вариант утеплителя.

Сравнительный график коэффициентов теплопроводности некоторых строительных материалов и утеплителей

Основной объем тепловых потерь происходит из-за недостаточно эффективной теплоизоляции следующих частей здания:

поверхности пола;
капитальных стен;
кровельной конструкции;
оконных и дверных проемов.

При профессиональном подходе и выборе эффективных утеплителей можно сделать свой дом более комфортным, а также сэкономить значительный объем денежных средств на отоплении.

Как производится расчет с учетом коэффициента теплопроводности бетона

Для поддержания комфортной температуры и снижения теплопотерь несущие стены современных зданий выполняются многослойными и включают капитальные конструкции, теплоизоляционные материалы, отделочные покрытия. Каждый слой сэндвича имеет определенную толщину.

Решая задачу по расчету толщины теплоизолятора, необходимо использовать формулу расчета теплового сопротивления – R=p/k, которая расшифровывается следующим образом:

R – величина температурного сопротивления;
p – значение толщины слоя, указанное в метрах;
k – коэффициент теплопроводности железобетона, бетона или другого материала, из которого изготовлены стены.

Используя данную зависимость можно самостоятельно выполнить расчет, используя обычный калькулятор. Для этого необходимо разделить толщину строительной конструкции на коэффициент теплопроводимости бетона или другого материала. Рассмотрим пример расчета для стен толщиной 0,3 метра, возведенных из газобетона с удельным весом 1000 т/м 3 и степенью теплопроводности, равной 0,31.

Читайте также:

Шторы в стиле «лофт»

Алгоритм вычислений:

Рассчитайте термосопротивление, разделив толщину стен на коэффициент теплопроводности – 0,3:0,31=0,96.
Отнимите полученный результат от предельно допустимого для определенной климатической зоны – 3,28-0,96=2,32.

Перемножив коэффициент теплопроводности утеплителя на величину термического сопротивления, получим в результате требуемый размер слоя. Например, толщина листового пенопласта с коэффициентом теплопроводности 0,037 составит – 0,037х2,32=0,08 м.

Заключение

При выполнении проектных работ и осуществлении мероприятий по теплоизоляции зданий необходимо учитывать теплопроводность бетона. Она зависит от структуры, плотности и влажности стройматериала. Понимая определение теплопроводности, и владея методикой расчетов, несложно определить толщину утеплителя для бетонных стен здания. Правильно подобранный теплоизолятор позволит минимизировать тепловые потери, уменьшить затраты на отопление, а также обеспечить поддержание благоприятной температуры.

Какие показатели влияют на коэффициент теплопроводности бетона?

Важную роль при строительстве дома играет теплопроводность бетона. Это свойство указывает на способность строения удерживать тепловую энергию. Показатель изменяется в зависимости от вида и влажности материала. Стройматериал с высокой способностью удерживать тепло позволяет сэкономить на утеплении помещения. Пористые виды бетона чаще используют в качестве утеплителя, но при этом учитывают, что с повышением объема пор в материале происходит ухудшение устойчивости к механическим нагрузкам.

Что это такое?

При строительстве конструкций и домов со значительной нагрузкой на стены лучше выбрать конструкционный вид материала, а потом утеплить его с помощью полистирола.

Коэффициент теплопроводности бетона служит основной характеристикой при выборе теплоизоляционного сырья. Этот показатель указывает на способность стройматериала удерживать тепло внутри помещения. Высокое значение способствует более оперативному охлаждению дома в зимнее время и нагреванию летом. Блоки повышенной плотности быстрее передают тепло, в то время как поросодержащий материал задерживает нагретый воздух внутри сооружения. Поэтому материалы с более пористой структурой чаще всего применяют в качестве утеплителя.

Что влияет на показатель?

Пористая смесь обладает хорошими теплоизоляционными свойствами, чего не скажешь про материал высокой плотности.

От теплопроводности материала, из которого построен дом, зависит микроклимат в нем. При выборе сырья для сооружения стен учитывают все факторы, влияющие на изоляционные способности. Выбрав бетон, как основной стройматериал, рекомендуется учитывать такие показатели:

Плотность. Высокое значение свидетельствует о близком расположении молекул материала друг к другу, что способствует более быстрой передаче тепла. Такой бетон является более прочным, но в то же время малоэффективен для утепления помещения. Плотный вид стройматериала требует дополнительных расходов на теплоизоляцию.
Пористость. Поризованная структура бетона делает материал неоднородным, что препятствует быстрой передачи тепла. Поэтому большое количество пустот свидетельствует о хороших теплоизоляционных свойствах. Теплопроводность керамзитобетона меньше чем у жестких бетонов в 5 раз. Минусом такого сырья является низкая прочность, что препятствует использованию материала при возведении несущих конструкций.
Влажность. Мокрые стены лучше проводят тепло, поэтому дома, построенные на влажном фундаменте без хорошей гидроизоляции склонны к повышению теплоотдачи.

Коэффициент теплопроводности

Значение показателя указывает на объем тепловой энергии, которую материал толщиной 1 м и площадью 1 м2 может провести за 1 секунду. При этом разница температур по обе стороны стройматериала составляет 1 °C. Значение показателя характеризует способность помещения из этого бетона удерживать тепло в зимнее время. Правильно подобранный материал при строительстве жилья позволит сэкономить на оплате за услуги тепла.

Как проводятся расчеты?

Коэффициент теплопроводности рассчитывается для сухого, и для бетона с влажностью — отдельно.

Чтобы определить этот показатель пользуются такими формулами:

Кауфмана. Применяется для определения коэффициента на сухом бетоне. Выглядит так: λ = 0,0935*(m)0,5*2,28m + 0,025;
Некрасова. При изменении влажности и показатель меняется. Поэтому для бетона с влажностью более 3% используют такую формулу: λ = (0,196 + 0,22 m2)0,5—0,14.

Для расчета нужно иметь сведения об исследуемых экземплярах. Знак m обозначает объемную массу объекта, а λ — непосредственно искомый коэффициент. Так как вес различных видов бетона при одинаковом объеме меняется, то и значение показателя также изменяется. Коэффициент теплопроводности керамзитобетона имеет одно из самых низких значений. Поэтому этот материал чаще всего применяют в качестве утеплителя.

Важную роль в строительстве играет влажность бетона, которая сказывается не только на теплопроводности стройматериала, но и его прочностных показателях. Гидроизоляционные мероприятия помогут предупредить такие побочные эффекты.

Утепление и показатели теплопроводности бетона

Сравнительная таблица теплопроводности различных видов материала:

В зависимости от вида стройматериала, используемого при строительстве дома, проводятся дополнительные изоляционные работы. Это приводит к повышению способности стен к удерживанию тепла. Бетон выступает, как самостоятельный стройматериал, который требует утепления, или утеплитель. Во втором случае материал не подходит для строительства несущих конструкций, так как имеет низкую прочность. Как видно из таблицы, теплопроводность монолитного железобетона самая высокая, поэтому из него строят ответственные объекты, а при необходимости повышения теплоизоляционных способностей здания применяют пенополистирол, минвату или керамзитобетон. Поэтому перед строительством дома оценивают возможные пути потери тепла и проводят утепление помещения.
